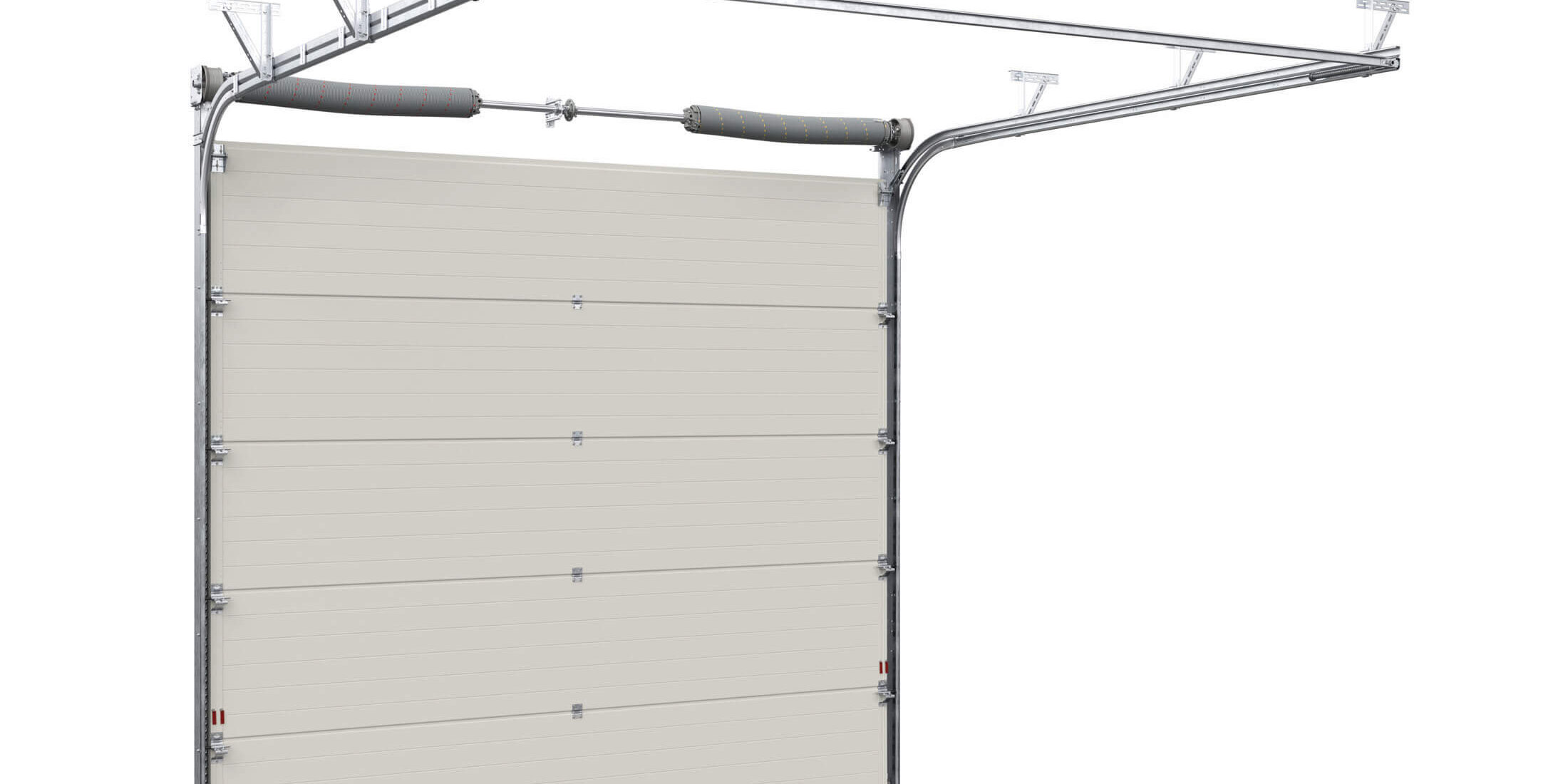

Moderne Ausstattung für Industrie-Sektionaltore

• Geräuscharmer und verschleißarmer Betrieb durch optimierte Technik
• Effektiver Korrosionsschutz für mehr Langlebigkeit

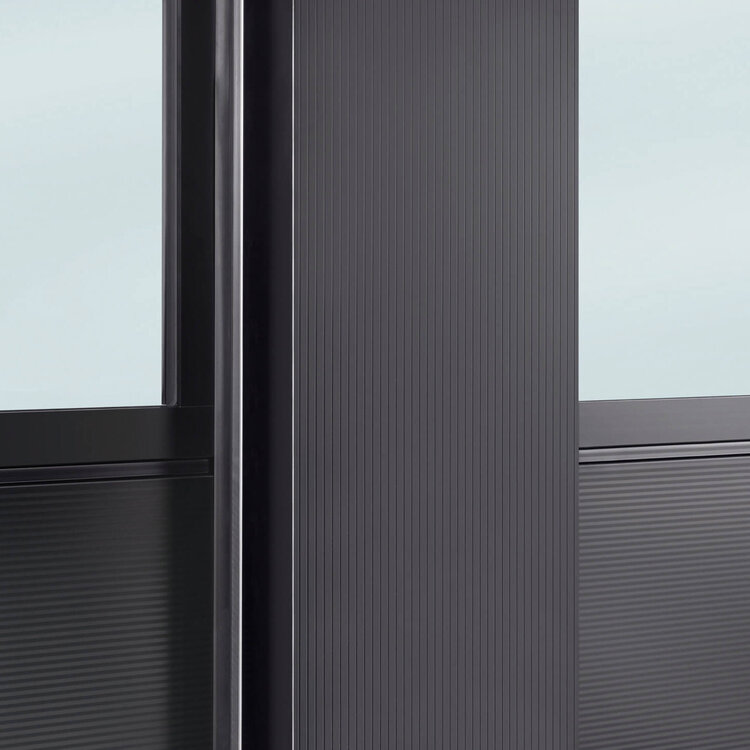

• Flexible Optik durch unterschiedliche Oberflächen und Verglasungen
• Komfortabler Torlauf mit reduzierten Betriebsgeräuschen
• Hohe Stabilität selbst bei großen Toranlagen

Bereits in der Grundausführung verfügen Industrie-Sektionaltore über eine umfangreiche Schutztechnik. Dazu gehören:

• Fingerklemmschutz: verhindert Verletzungen beim Schließen der Lamellen.
• Absturzsicherung: schützt vor dem unkontrollierten Herabfallen des Tors bei einem Defekt.
• Not-Stopp-Systeme: ermöglichen ein sicheres Stoppen des Tors bei Hindernissen.
• Lichtschranken und Sicherheitsleisten: erkennen Personen oder Fahrzeuge im Schließbereich und stoppen die Torbewegung automatisch.
• Diese serienmäßigen Maßnahmen gewährleisten einen sicheren Betrieb – selbst bei hoher Taktung und intensiver Nutzung.

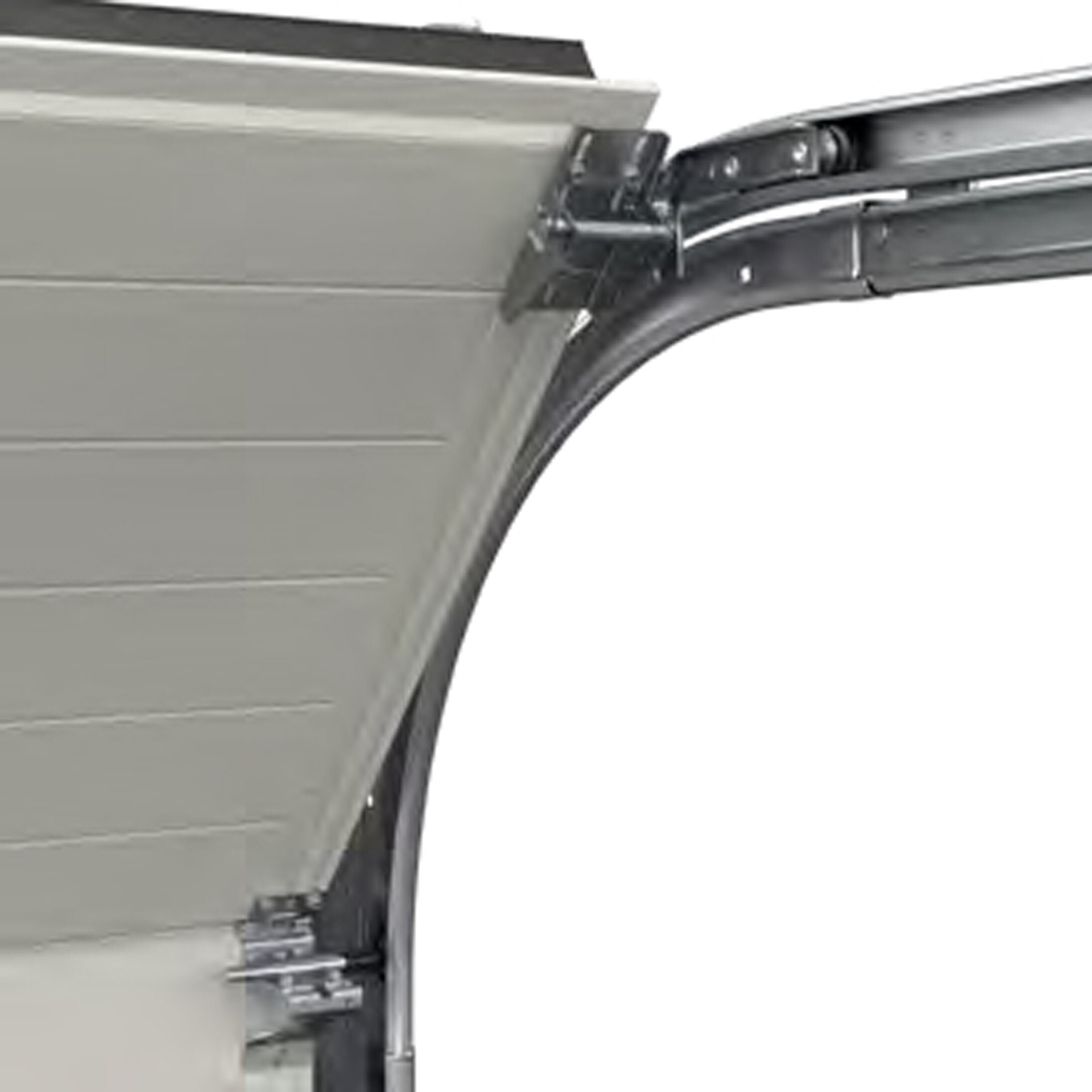

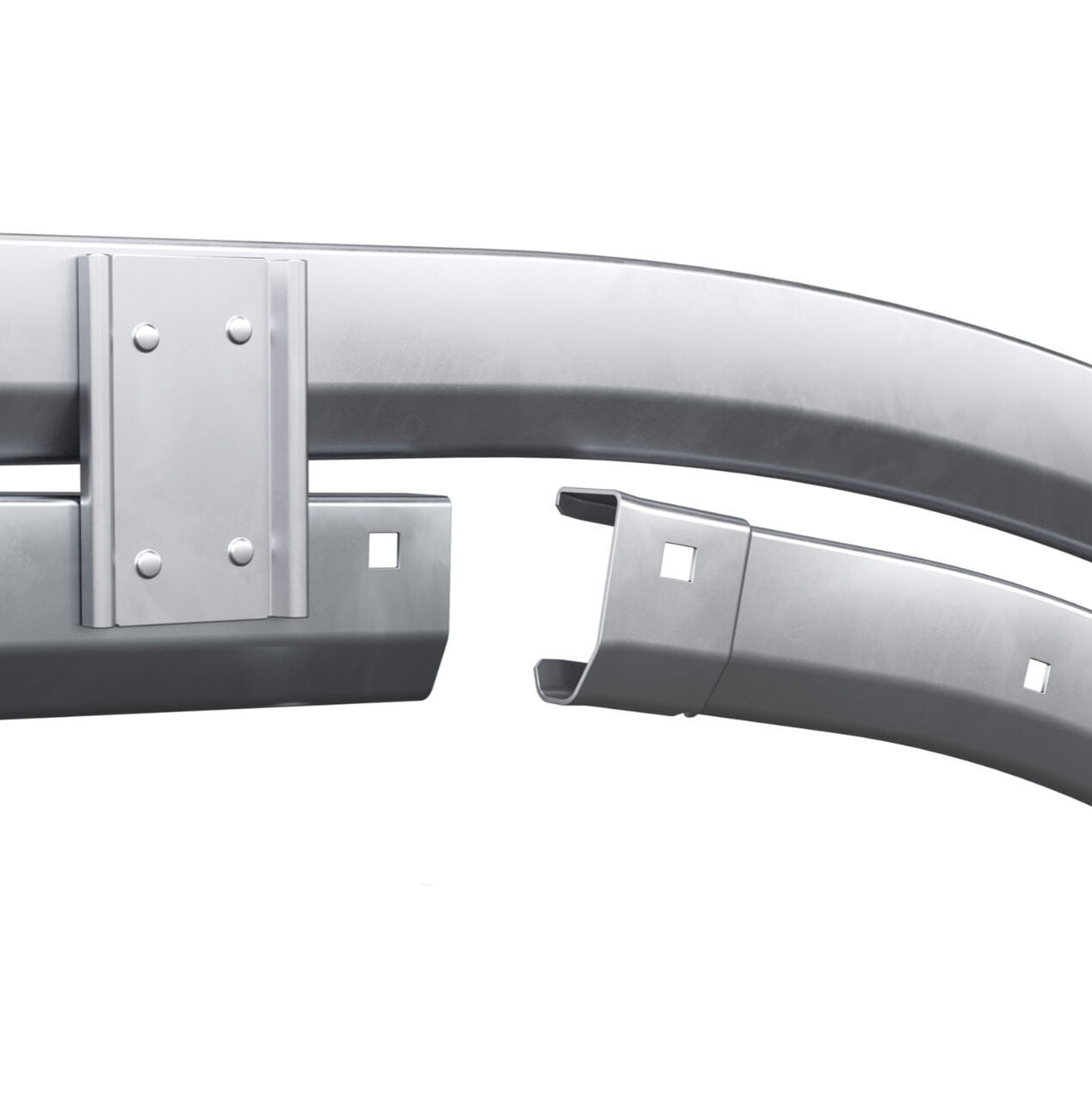

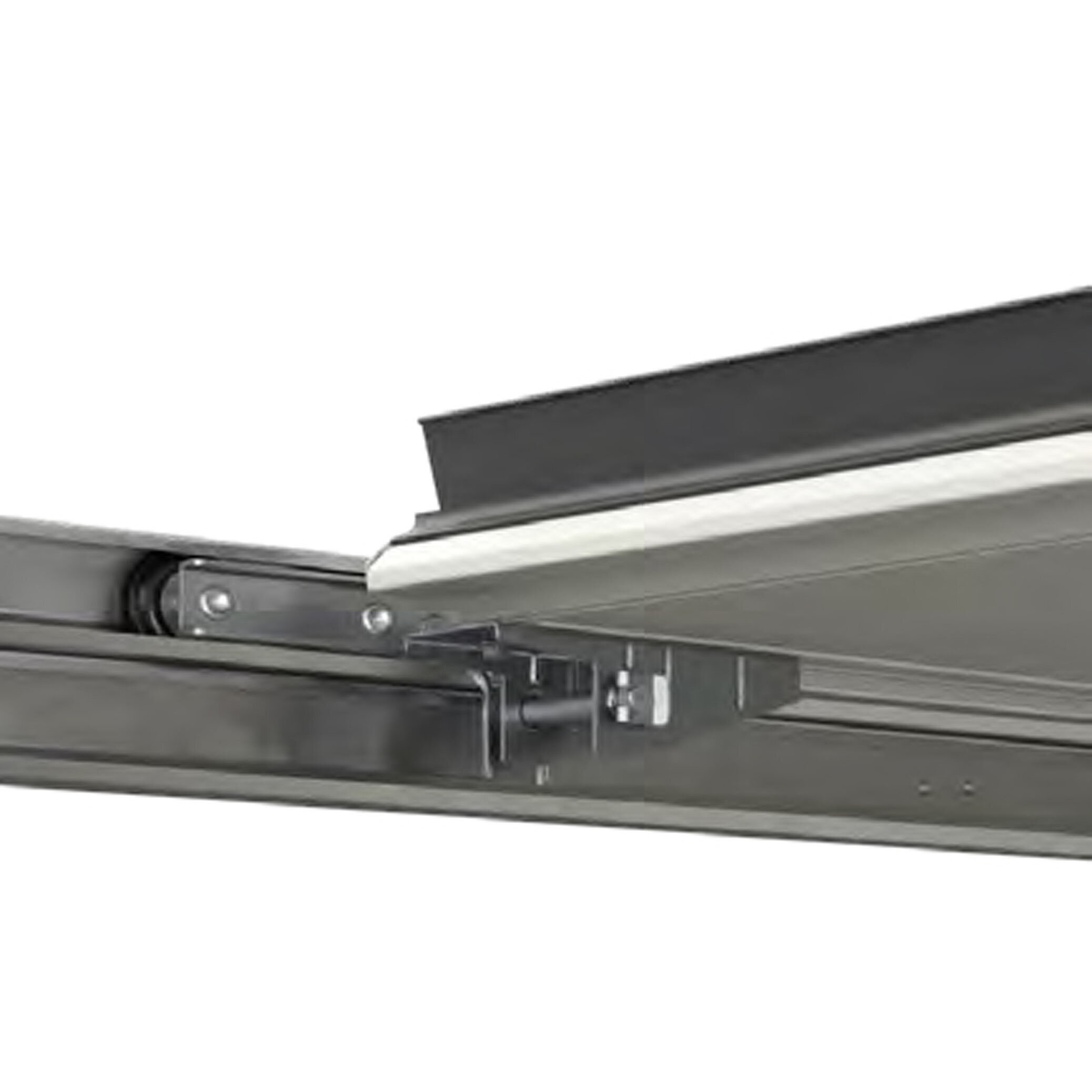

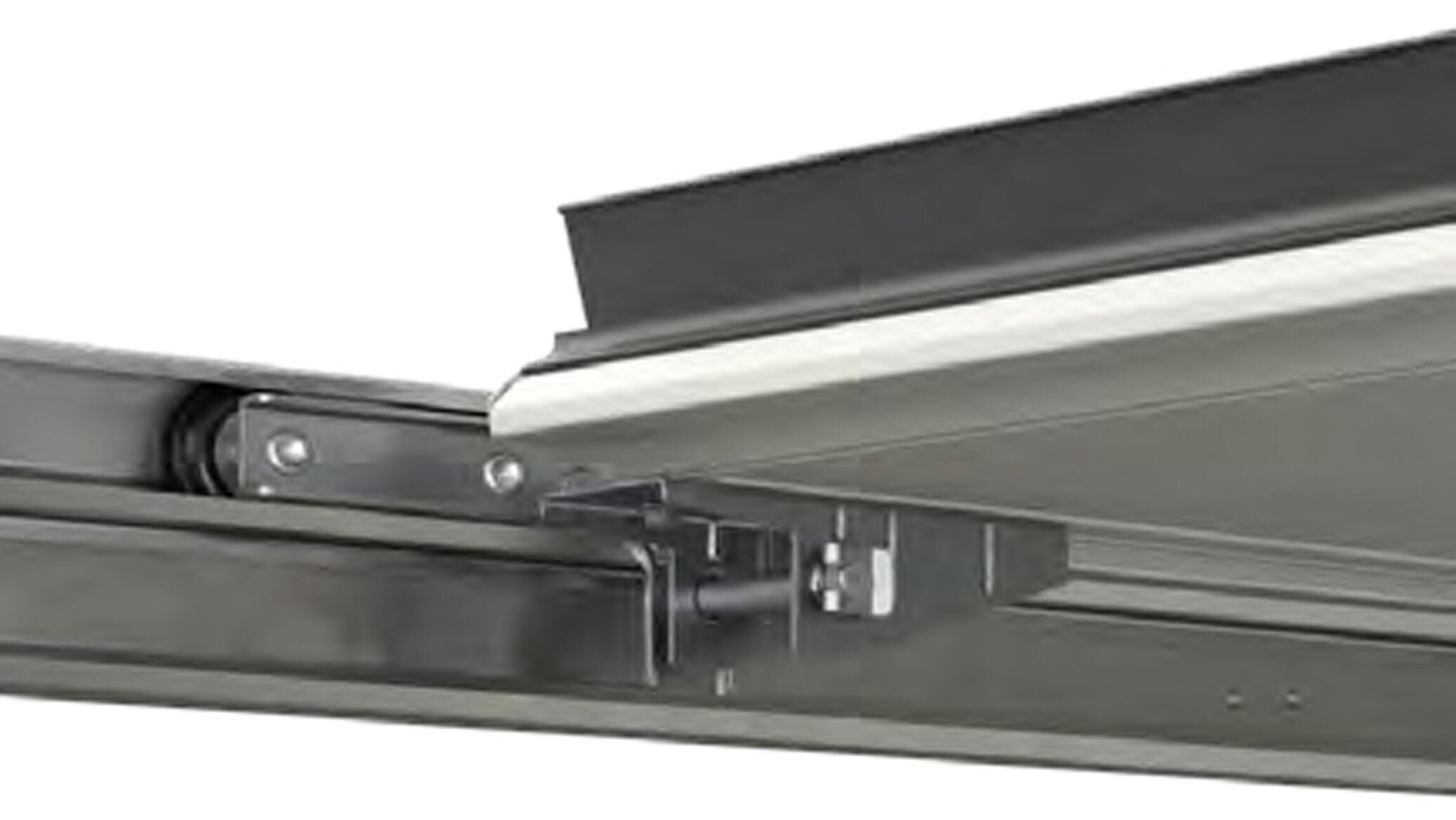

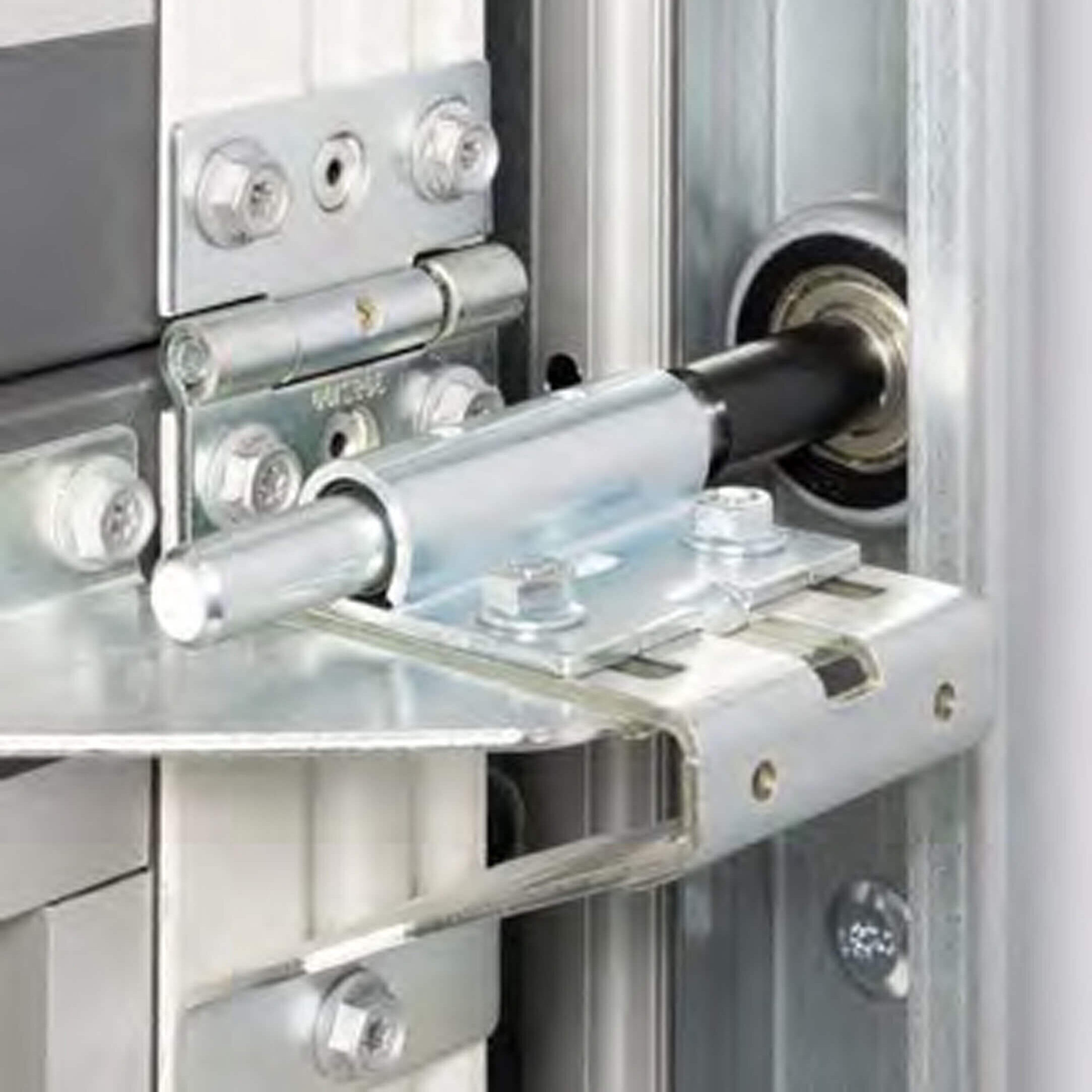

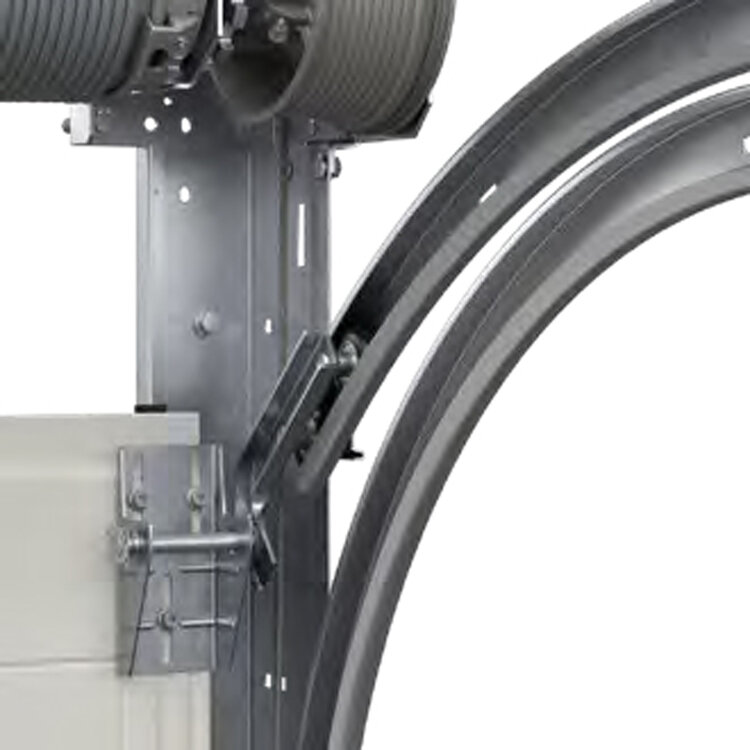

Sichere Torführung

verhindert ein Herausspringen der Laufrollen

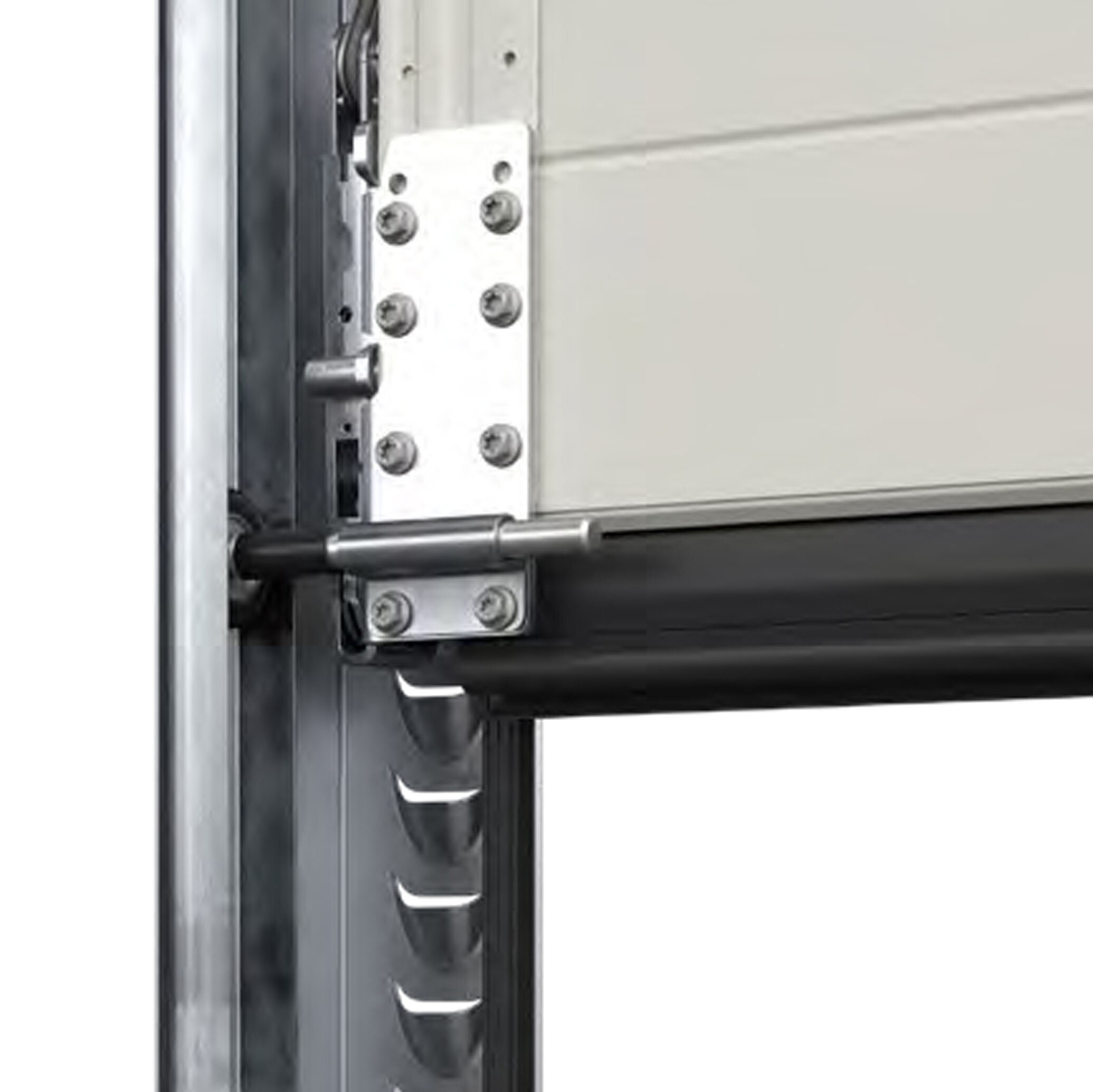

Fangvorrichtung (je nach Ausstattung)

schützt beiSeil- und Federbruch.
EUROPÄISCHES PATENT

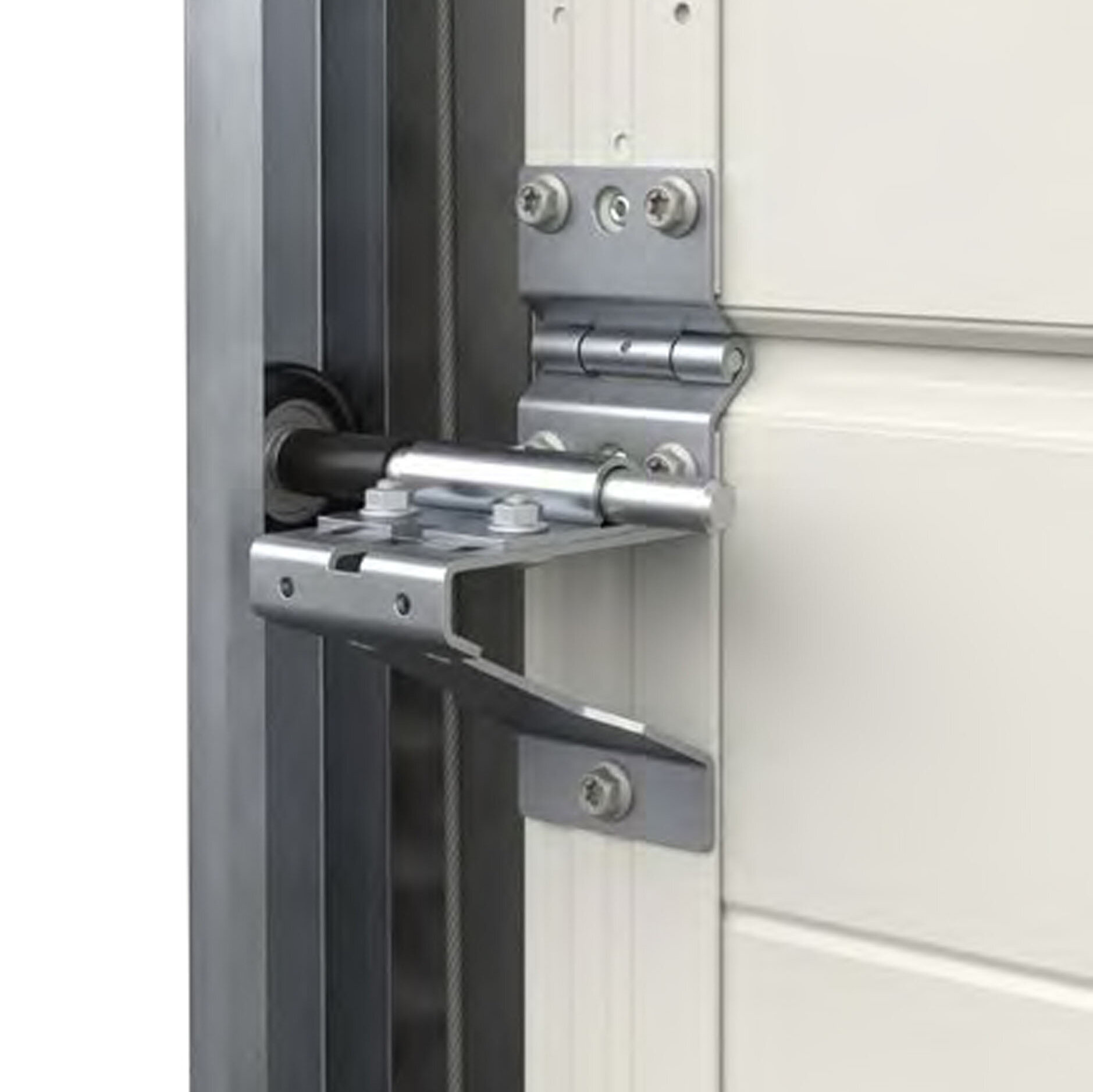

Innenseilführung

verhindert Einklemmen am Seil

Für Bereiche mit besonders hohen Anforderungen, wie etwa Logistikzentren, Produktionshallen oder öffentliche Gebäude, stehen zusätzliche Sicherheitsausstattungen zur Verfügung:

• Einbruchhemmung nach RC2-Standard: zertifizierter Schutz gegen gewaltsames Aufhebeln oder Eindringen.
• Berührungslose Sicherheitssysteme: moderne Lichtschranken-Technologien, die Hindernisse ohne Kontakt erkennen.
• Notbetätigungen: ermöglichen ein schnelles Öffnen der Tore im Falle eines Stromausfalls, was insbesondere bei Feuerwachen, Polizei oder Notfallstationen von zentraler Bedeutung ist.

Die geprüfte und zertifizierte Sicherheit bringt nicht nur Schutz für Personen und Waren, sondern auch wirtschaftliche Vorteile:

• Weniger Ausfallzeiten durch Unfälle oder Schäden
• Niedrigere Versicherungskosten dank zertifizierter Sicherheitsstandards
• Langfristige Investitionssicherheit durch den Einsatz geprüfter Technologien

• Geprüfte Sicherheit nach EN 13241 für maximale Betriebssicherheit
• Fingerklemmschutz, Absturzsicherung und Lichtschranken serienmäßig integriert
• Optionaler RC2-Einbruchschutz für besonders gefährdete Bereiche
• Notbetätigungen und berührungslose Systeme für zusätzlichen Schutz
• Mehr Wirtschaftlichkeit durch reduzierte Ausfall- und Versicherungskosten

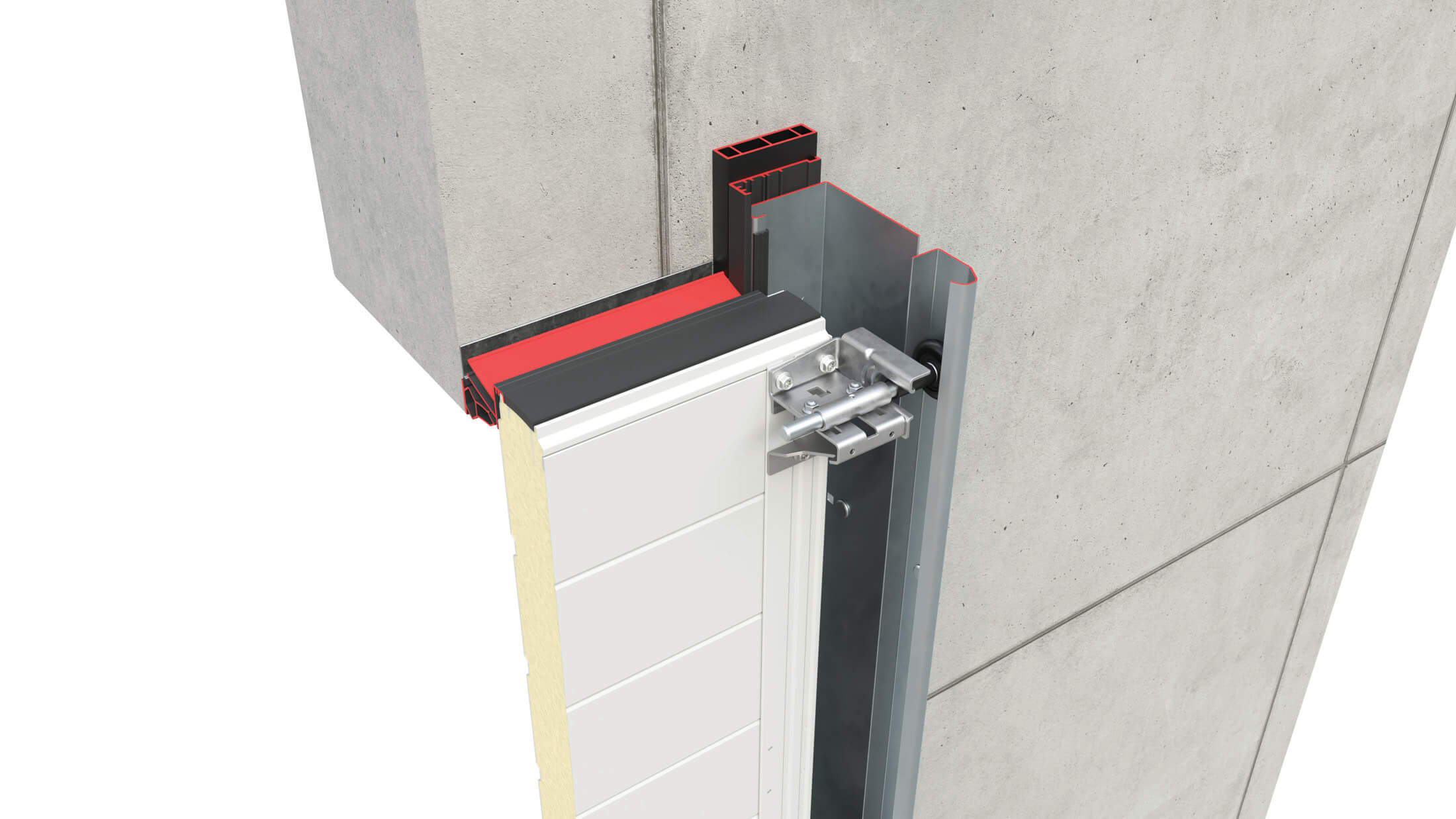

ThermoFrame – optimale Wärmedämmung

Ein zentrales Element ist das ThermoFrame-System, eine spezielle Kunststoffzarge, die eine thermische Trennung zwischen Torzarge und Mauerwerk herstellt. Dadurch werden Wärmebrücken vermieden und die Wärmedämmung des Tores deutlich verbessert.

Tests nach EN 12428 bestätigen, dass sich der U-Wert eines Tores um bis zu 21 % reduzieren lässt. Besonders in energieintensiven Bereichen wie der Lebensmittel- oder Kühl-Logistik bedeutet dies eine spürbare Senkung der Heiz- und Kühlkosten.

Zusätzliche Dichtungen für maximale Effizienz

Neben der thermischen Trennung sorgen umlaufende Dichtungen an den Lamellen und an der Bodenschiene für eine verbesserte Luftdichtheit. Zugluft wird reduziert, Kältebrücken minimiert und das Raumklima bleibt stabil. Das ist nicht nur für die Energieeinsparung entscheidend, sondern auch für die Qualitätssicherung von temperatursensiblen Waren.

Nachhaltigkeit durch Energieeffizienz

Die optionale Energiesparausstattung leistet nicht nur einen Beitrag zur Kostenreduktion, sondern auch zur Nachhaltigkeit. Weniger Energieverbrauch bedeutet automatisch einen geringeren CO₂-Ausstoß und unterstützt Unternehmen dabei, ihre Klimaziele zu erreichen.

• ThermoFrame-System für thermische Trennung und bessere Wärmedämmung
• Bis zu 21 % verbesserter U-Wert nach EN 12428
• Dichtungen rundum für Zugluft- und Kälteschutz
• Spürbar niedrigere Energiekosten bei gleichbleibendem Raumklima
• Nachhaltiger Beitrag zum Klimaschutz durch reduzierten CO₂-Ausstoß

ThermoFrame 6

• 6 mm dicke thermische Trennung der Zarge vom Mauerwerk
• Zusätzliche Dichtungen für bessere Dichtheit
• Einfache Montage zusammen mit der Torzarge
• Optimaler Korrosionsschutz der Seitenzarge
• Bis zu 21% bessere Wärmedämmung ²⁾

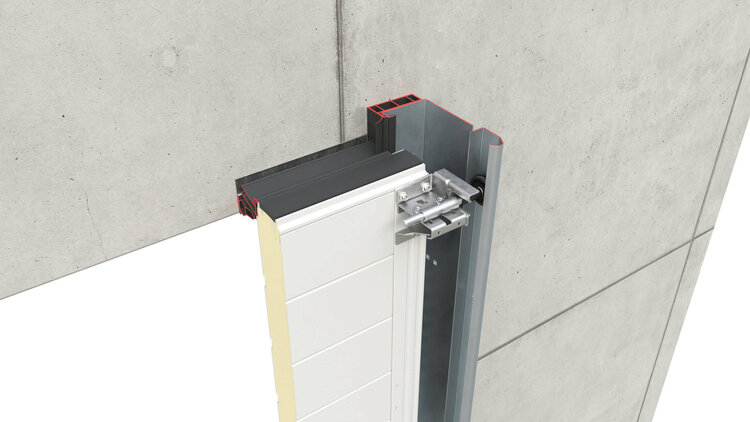

ThermoFrame 26

• Größerer Abstand zur Außenwand durch 26 mm dicke thermische Trennung der Zarge vom Mauerwerk
• Minimierung von Energieverlusten durch die Durchbiegung der Lamelle aufgrund von Sonneneinstrahlung bei dunkler Farbe dank überlappende Sturz- und zusätzliche Sturzgegendichtung
• Einfache Montage zusammen mit der Torzarge
• Optimaler Korrosionsschutz der Seitenzarge
• Bis zu 21% bessere Wärmedämmung ²⁾

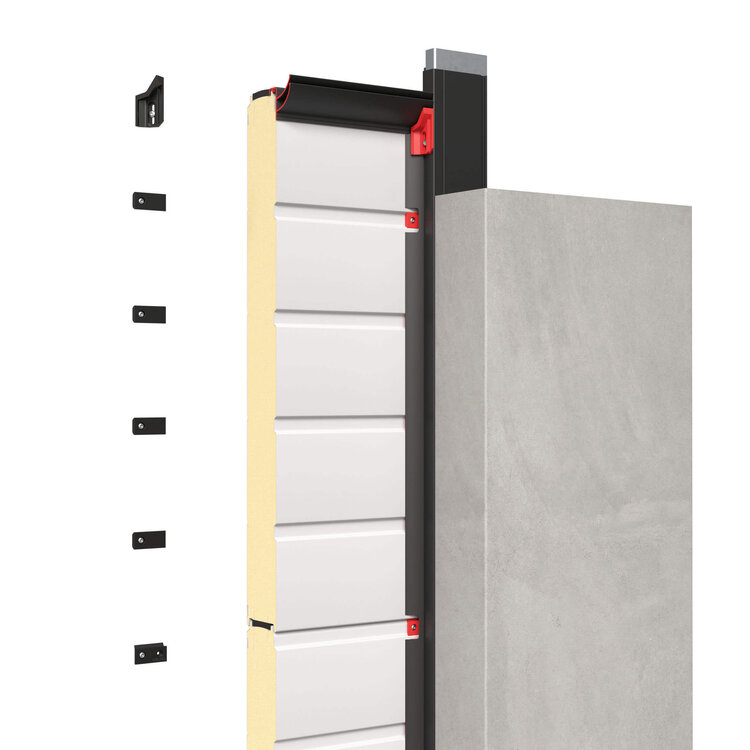

Erhöhte Luftdichtheit zur Reduzierung der Energieverluste

• Verbesserte Standard-Bodendichtung mit zusätzlichen Kammern dichtet effektiv zur Seitendichtung ab
• Optionale Eckabdichtungen erhöhen die Dichtheit im Übergang von Torzargen und Sturz
• Optionale Füllstücke dichten die Sicken und Übergänge in den Lamellen ab ¹

¹⁾ SPU 67 Thermo ohne Verglasung mit optionalem ThermoFrame bei einer Torfläche von 3000 × 3000 mm
²⁾ SPU 67 Thermo, ohne Verglasung mit optionalem ThermoFrame und Set „Erhöhte Luftdichtigkeit“

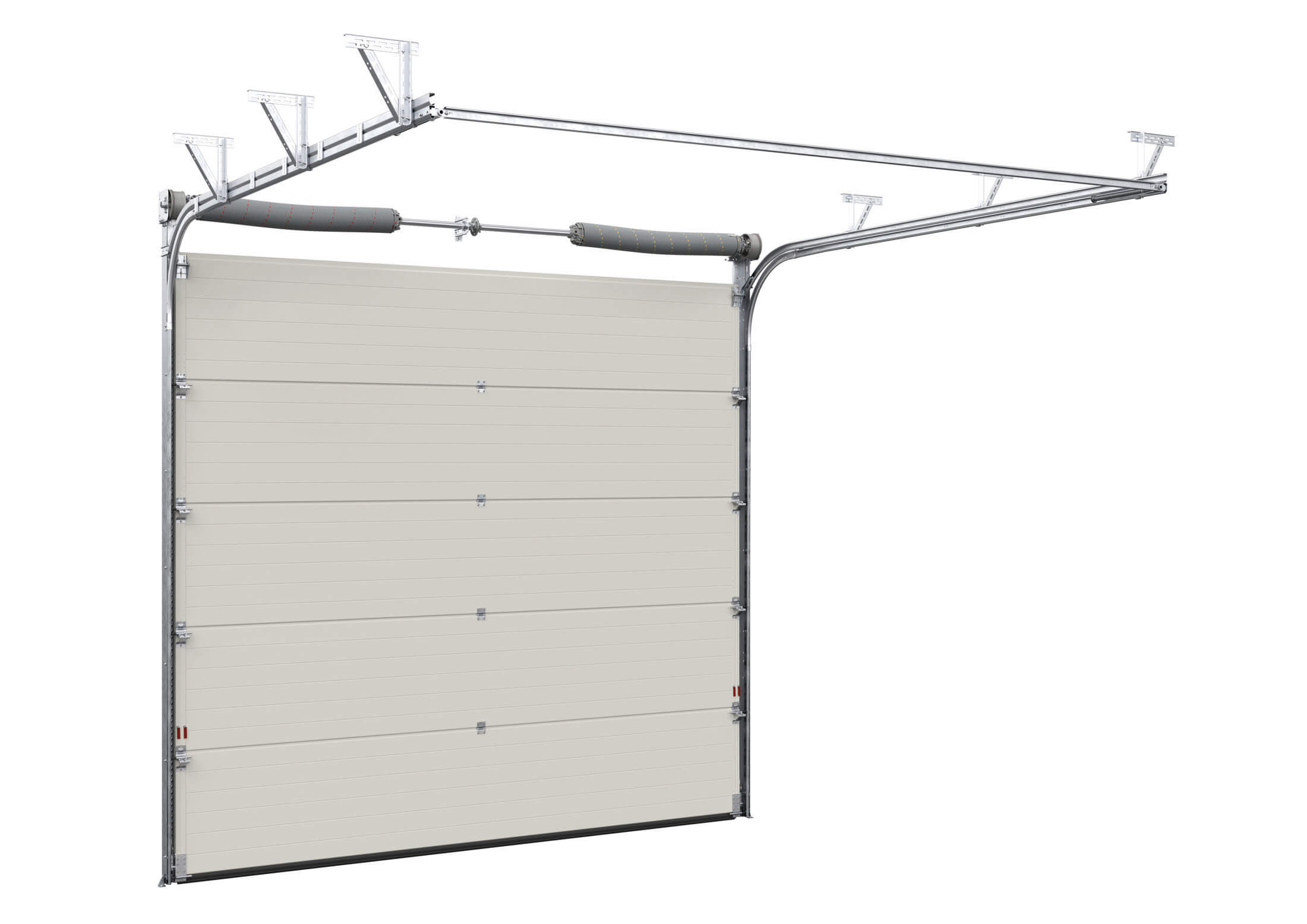

Über 30 Beschlagsarten für maximale Flexibilität

Dank mehr als 30 unterschiedlichen Beschlagsarten können die Tore individuell auf die jeweilige Einbausituation abgestimmt werden. Das bietet höchste Flexibilität, selbst bei schwierigen Bedingungen:

• Hallen mit niedriger Deckenhöhe profitieren von speziellen Niedrigsturz-Beschlägen.
• Gebäude mit Oberlichtern oder Dachverglasungen können mit seitlichen oder schrägen Laufschienen ausgestattet werden.
• Bei Bauwerken, bei denen keine Traglast an der Decke vorgesehen ist, kommen Laufschienen mit Diagonalstreben zum Einsatz, die an der Zarge abgestützt werden.
• Damit ist nahezu jede architektonische Herausforderung lösbar.

Intelligente Lösungen für einfache Wartung

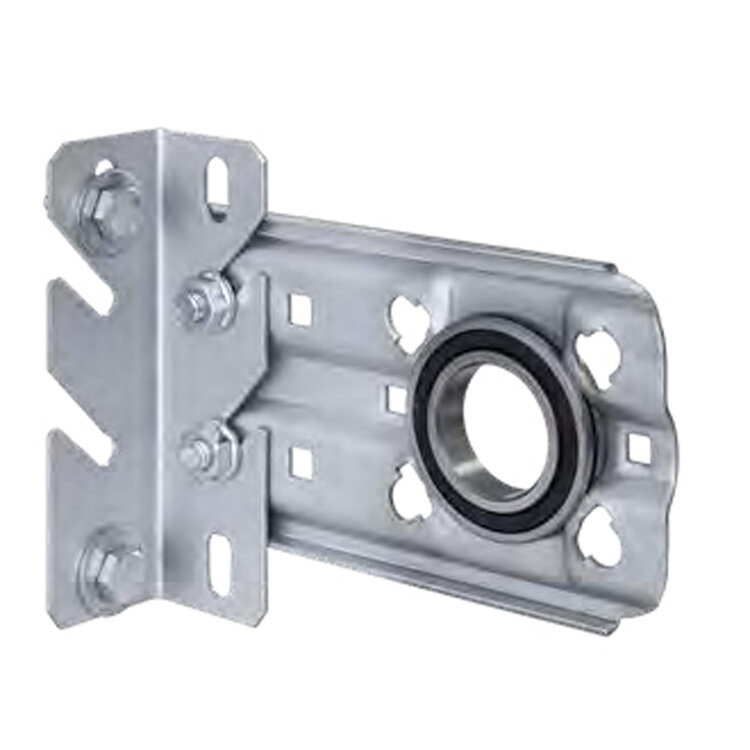

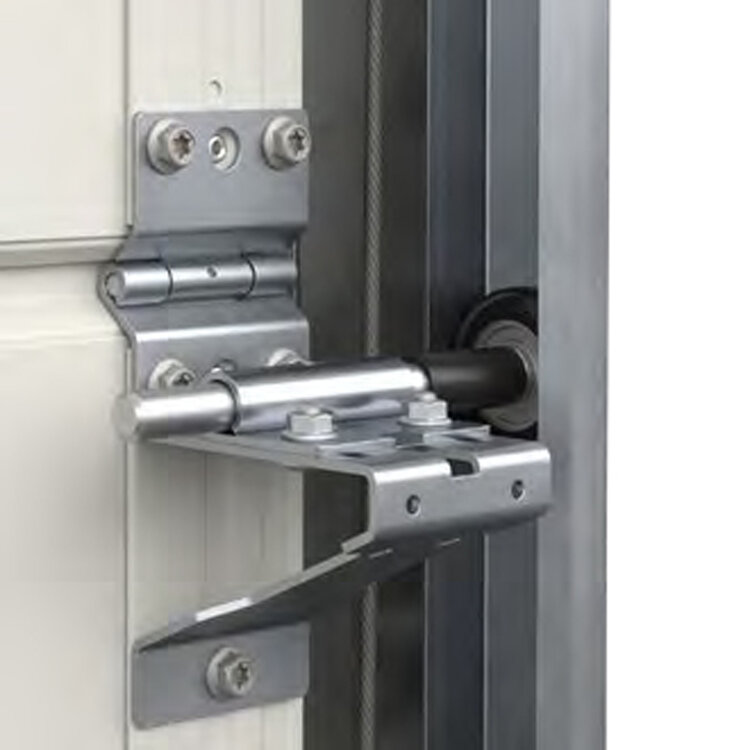

Neben der Montagefreundlichkeit spielt auch die spätere Wartung eine große Rolle. Viele Beschlagkomponenten sind so konstruiert, dass sie einfach eingestellt oder ausgetauscht werden können.

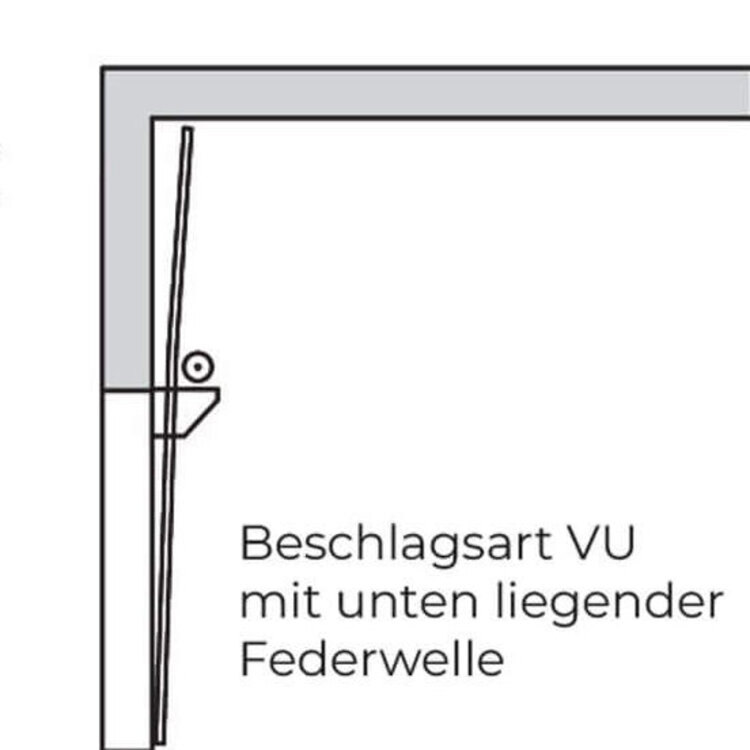

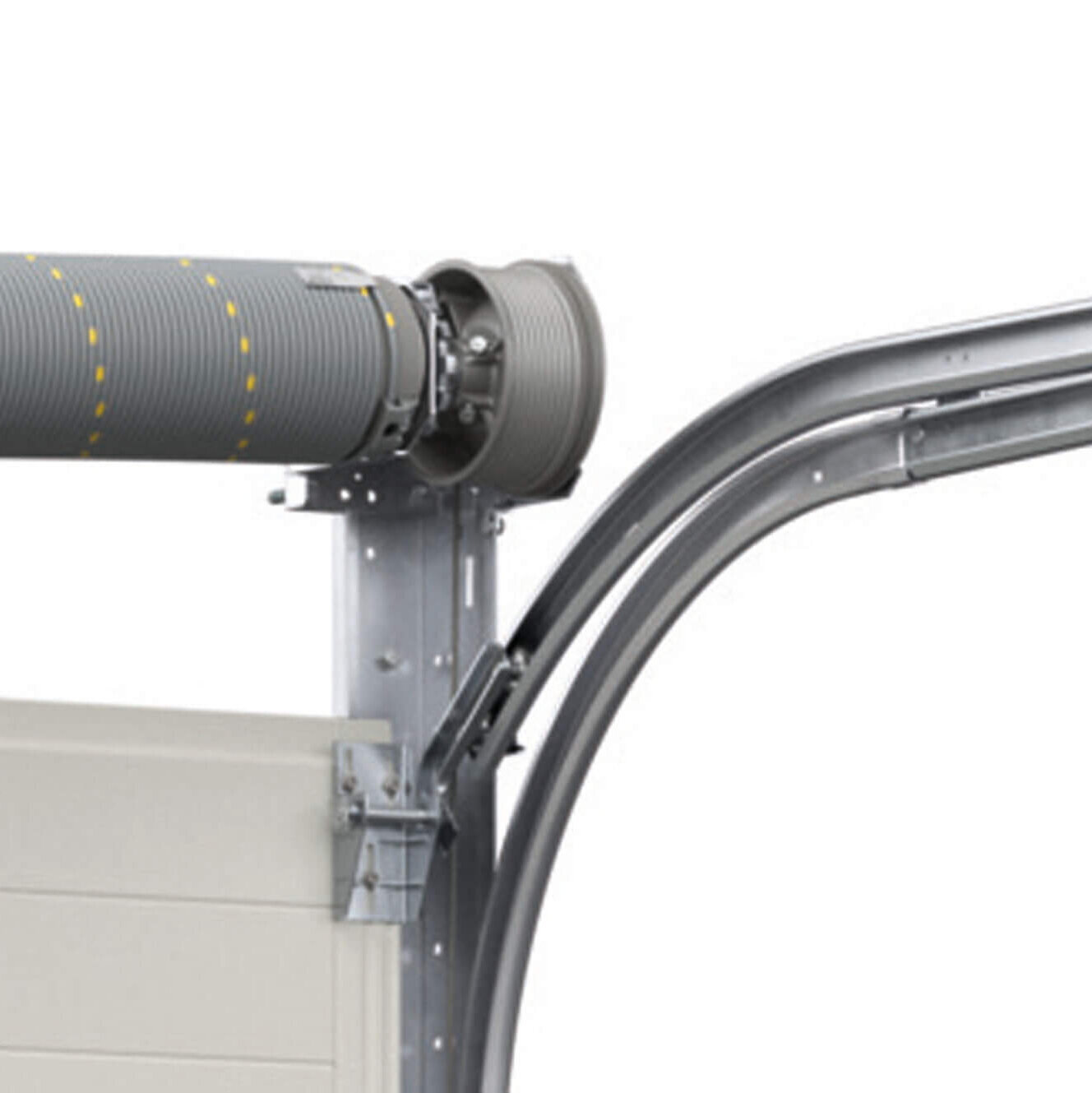

• Federwellen können untenliegend montiert werden, was die Erreichbarkeit verbessert.
• Einstellbare Bauteile vereinfachen die Justierung bei Wartungsarbeiten.
• Das Ergebnis: schnellere Servicezeiten, weniger Stillstand und niedrigere Betriebskosten.

Wirtschaftliche Vorteile

• Für Betreiber und Bauherren bedeutet das:
• Kürzere Montagezeiten und somit weniger Bauverzögerungen
• Geringere Installations- und Wartungskosten
• Schnell einsatzbereite Tore, die sofort in den Betriebsablauf integriert werden können

• Über 30 Beschlagsarten für jede Einbausituation
• Lösungen auch bei niedrigen Deckenhöhen oder ohne Traglast an der Decke
• Einfache Justierung durch wartungsfreundliche Komponenten
• Zeit- und Kostenvorteile durch schnelle Installation und geringen Serviceaufwand

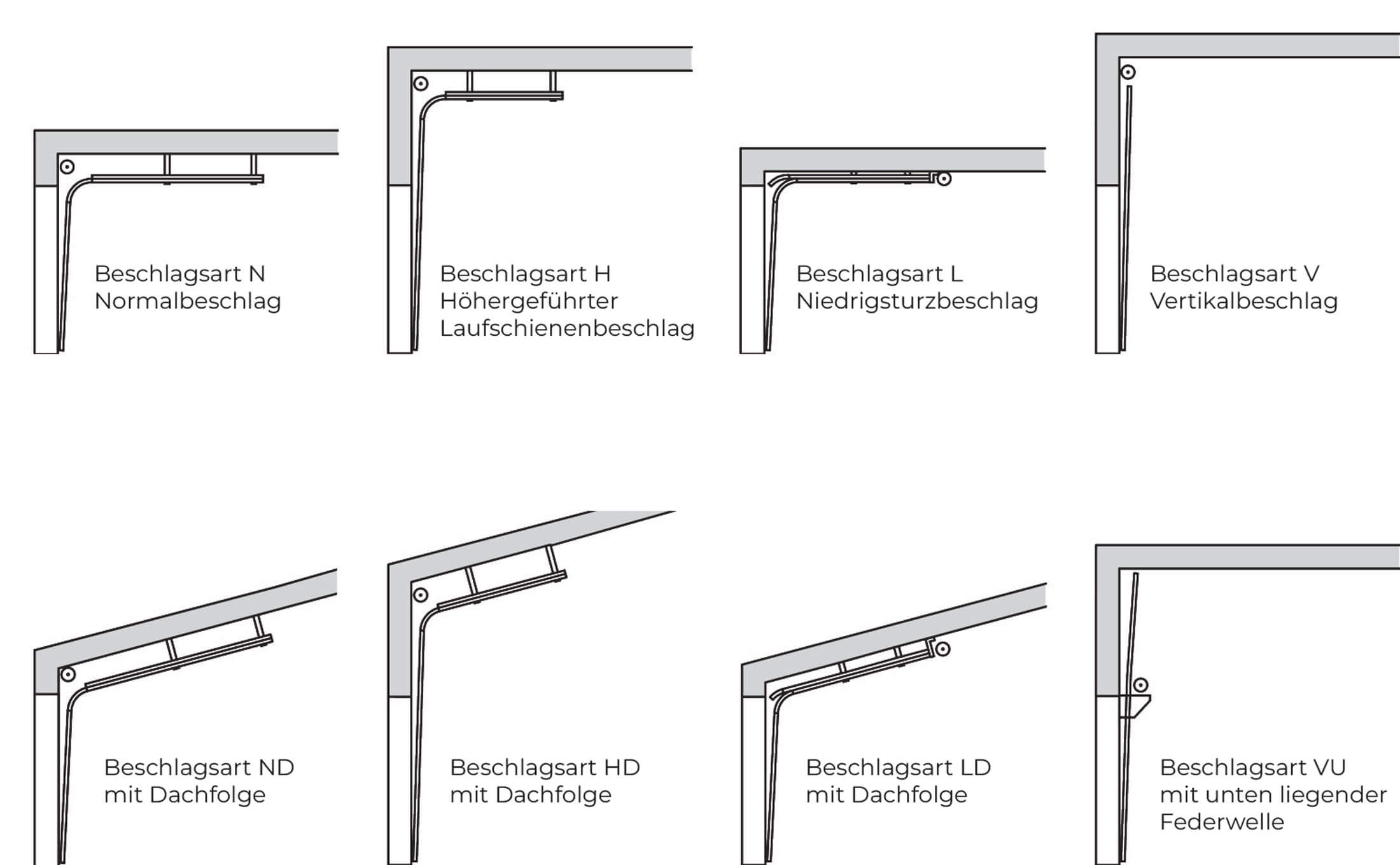

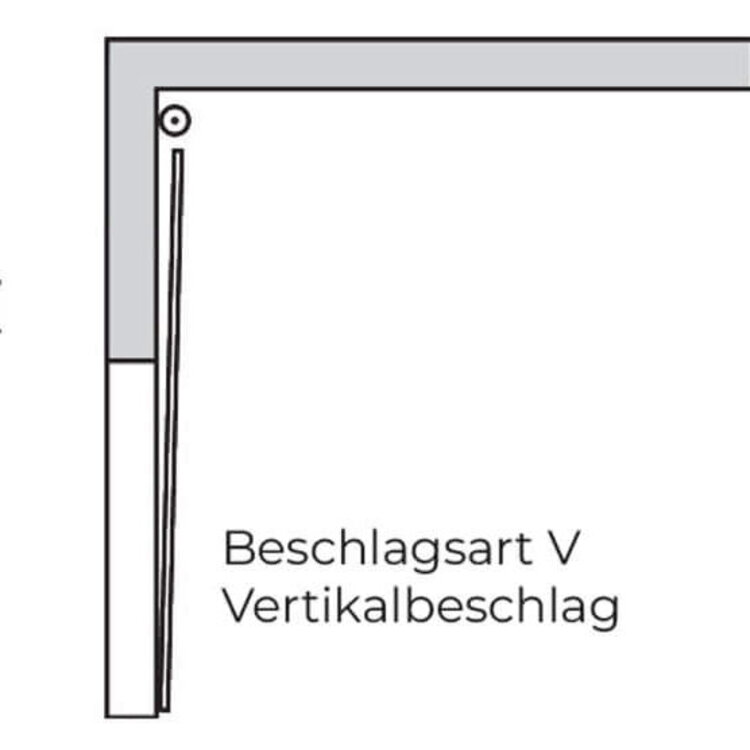

Standard- und Spezialbeschläge

Die gängigsten Lösungen sind:

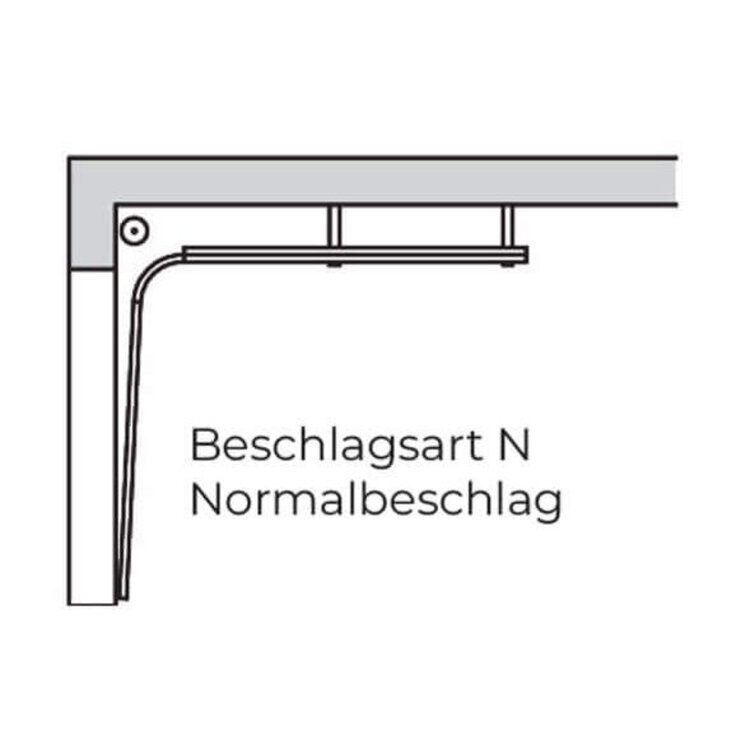

• Standardbeschläge für typische Hallensituationen

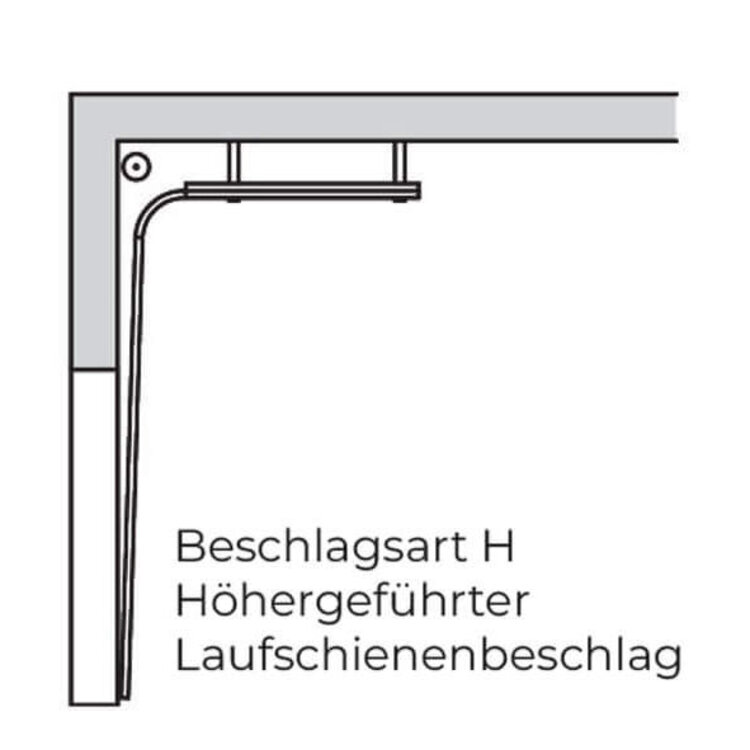

• Hochsturz-Beschläge für besonders hohe Hallenöffnungen

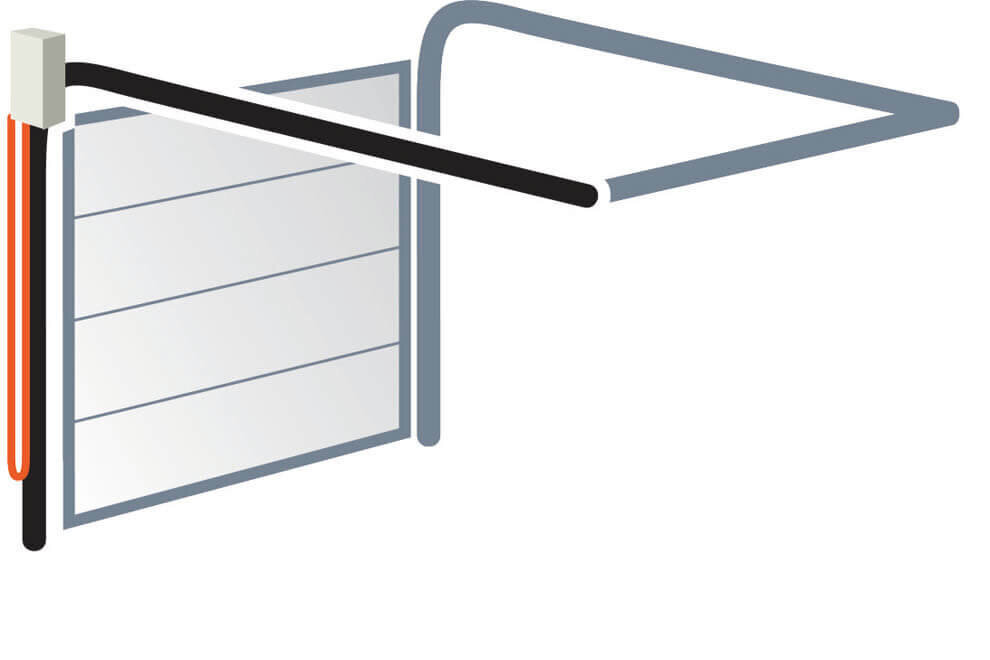

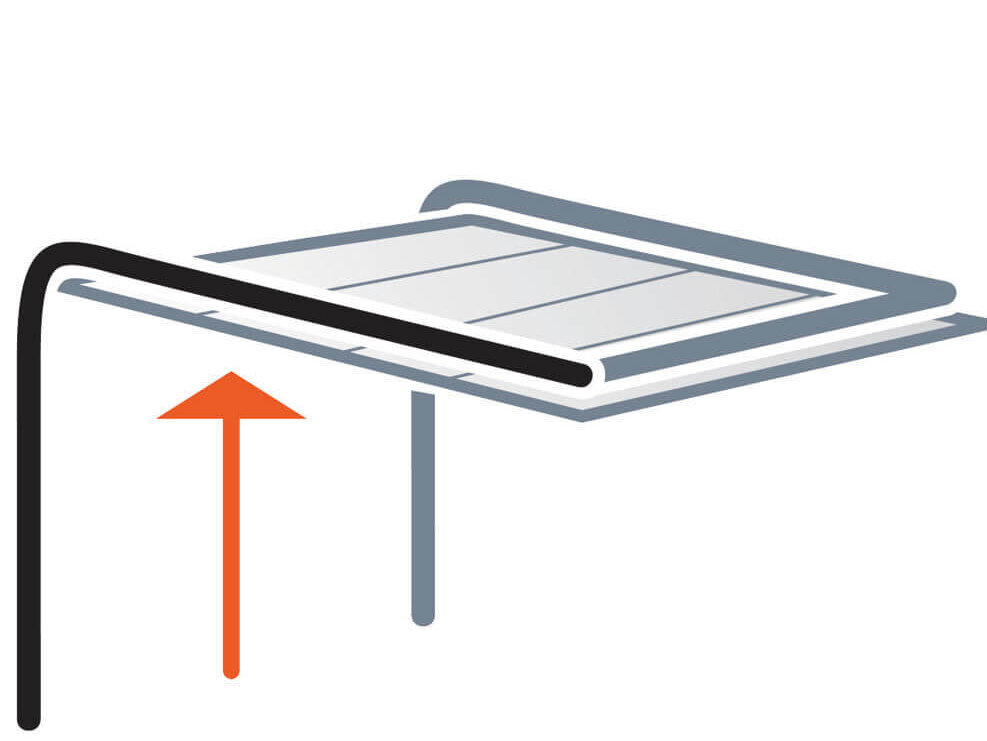

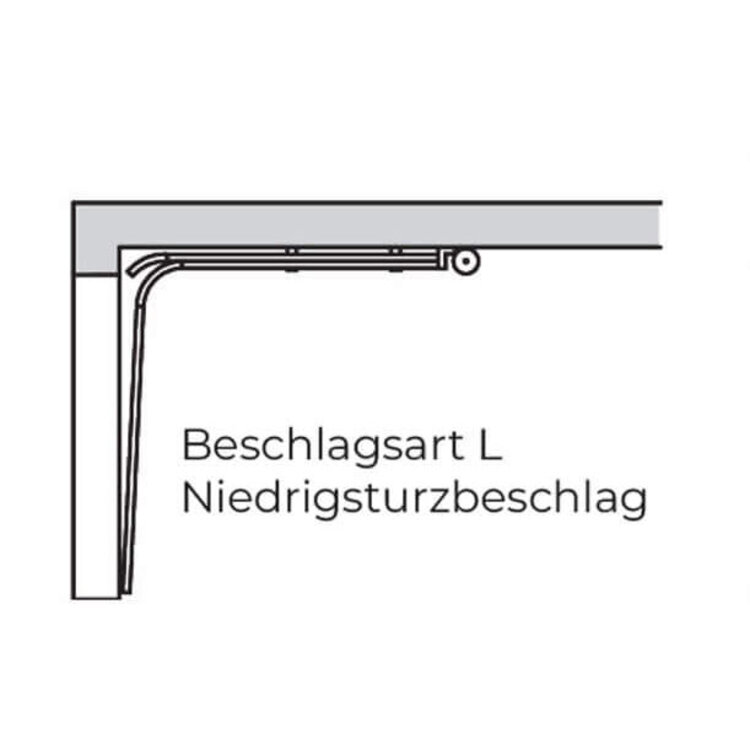

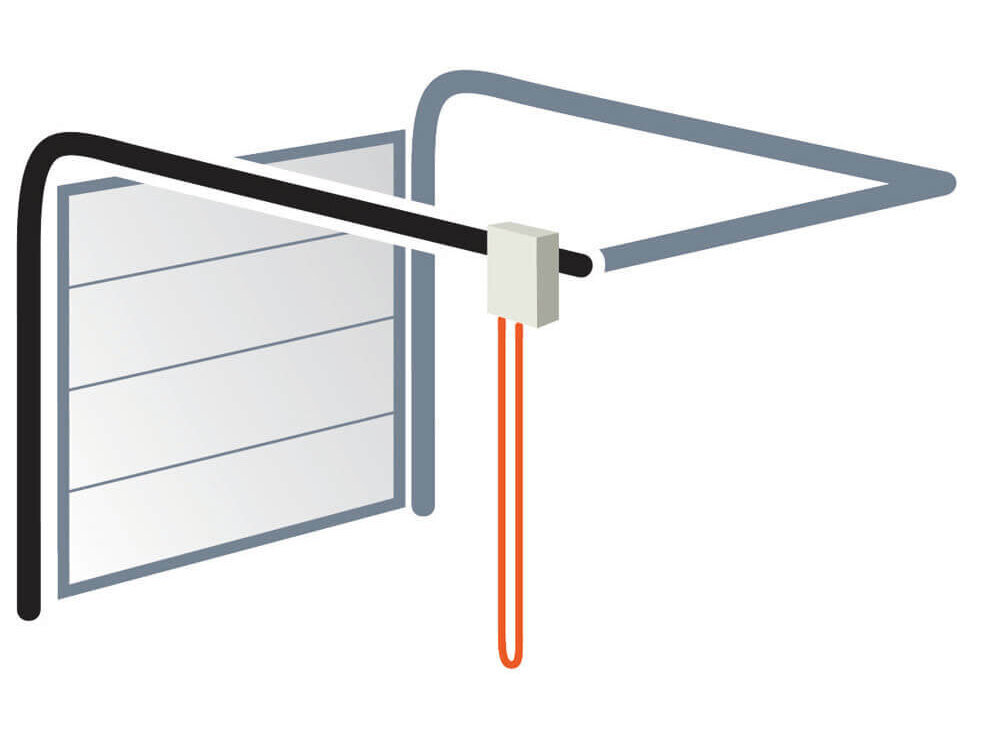

• Niedrigsturz-Beschläge für Gebäude mit geringen Deckenhöhen

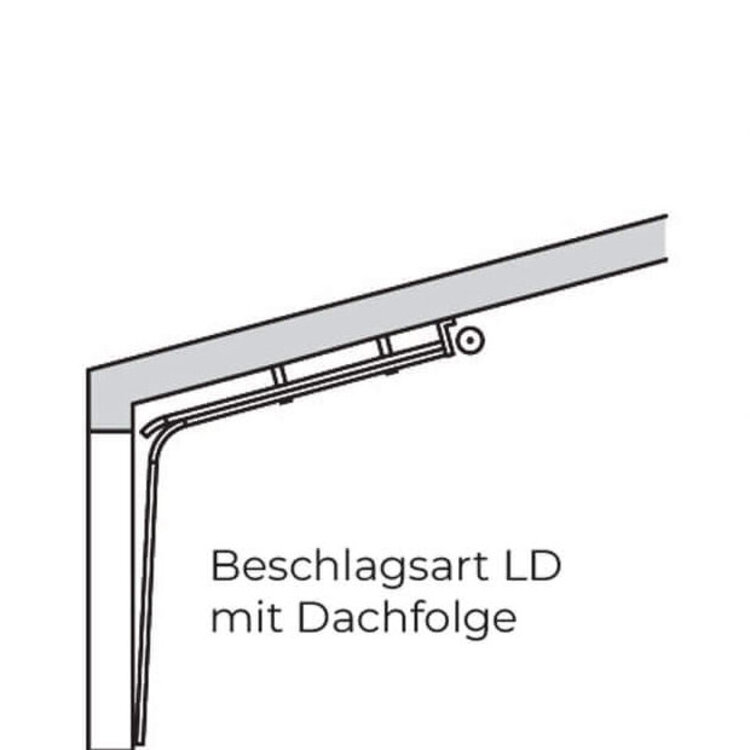

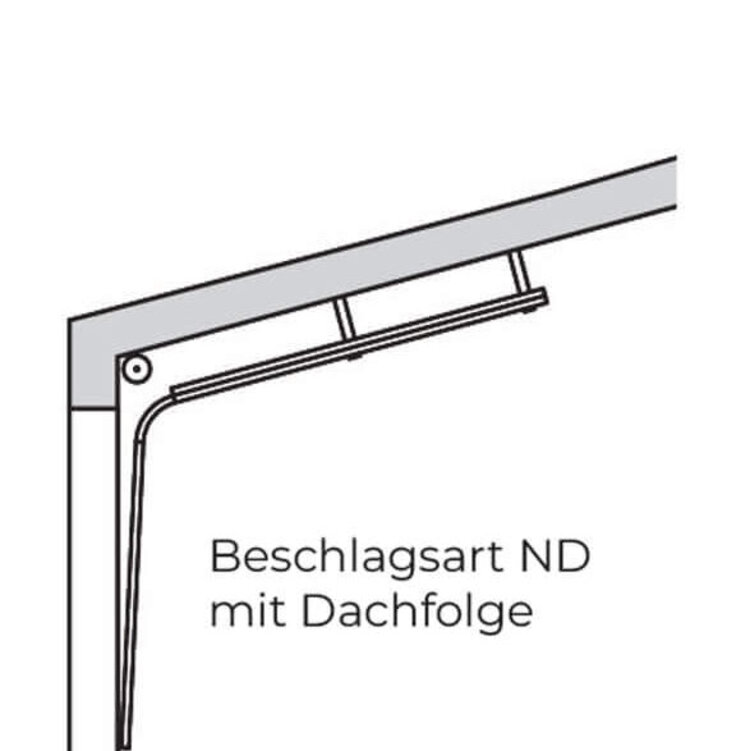

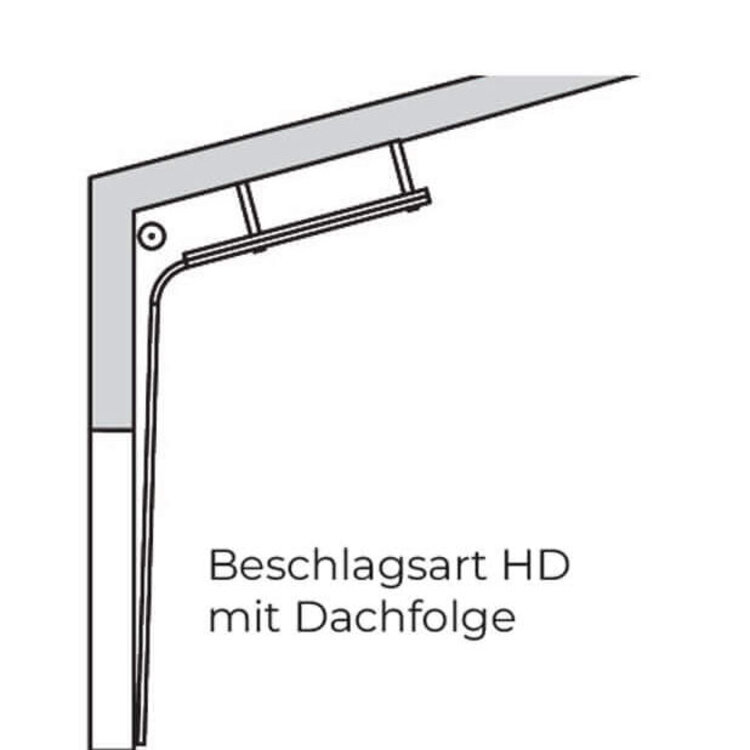

• Schrägsturz-Beschläge bei schrägen Dachkonstruktionen oder Dachverglasungen
• Diese Vielfalt stellt sicher, dass das Tor unabhängig von der Architektur zuverlässig eingebaut werden kann.

Lösungen für schwierige Einbausituationen

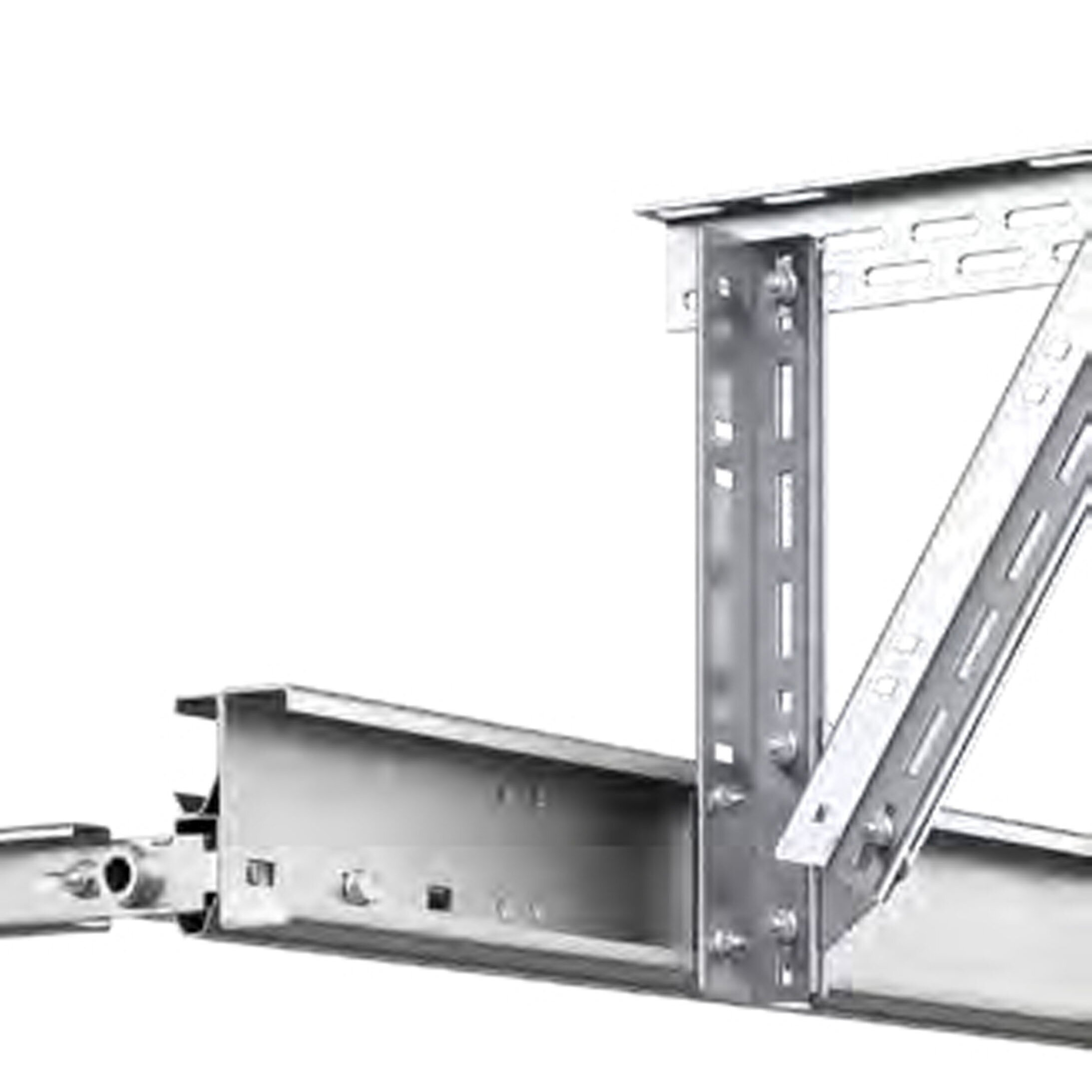

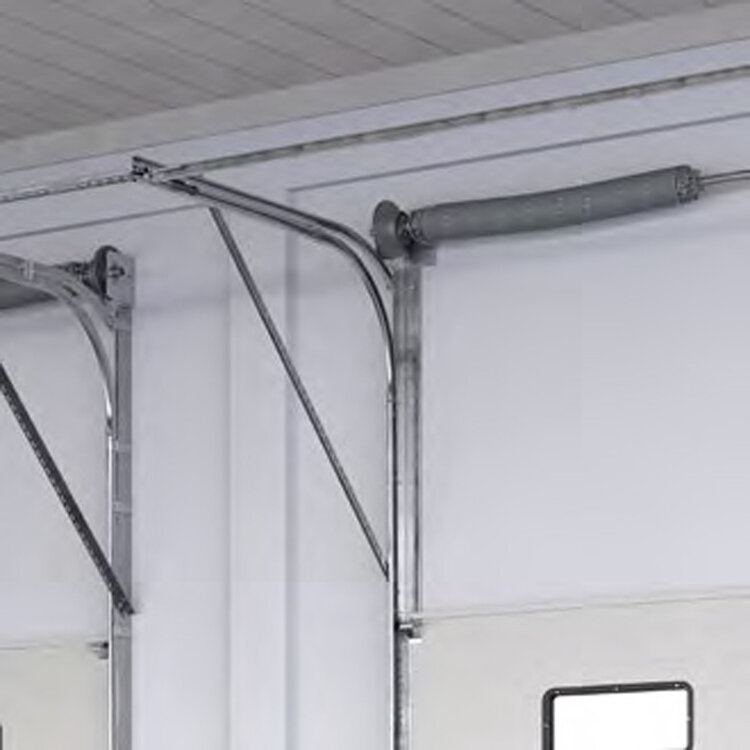

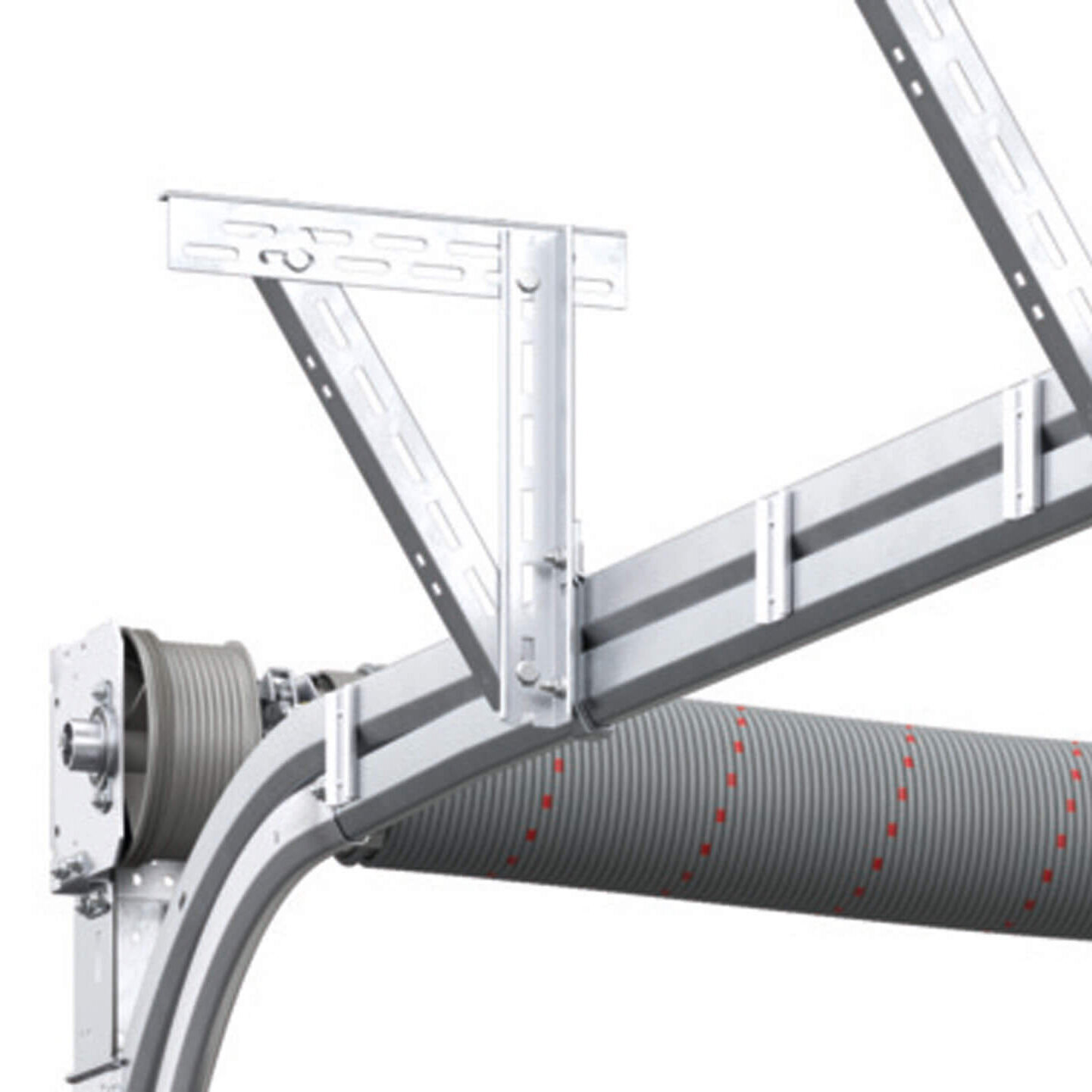

Bei Gebäuden, in denen die Decke keine Traglast aufnehmen kann, bieten spezielle Konstruktionen die Lösung. In solchen Fällen werden die Laufschienen über Diagonalstreben direkt an der Zarge abgestützt. Das ermöglicht den Einbau auch dort, wo herkömmliche Systeme nicht einsetzbar wären.

Servicefreundliche Details

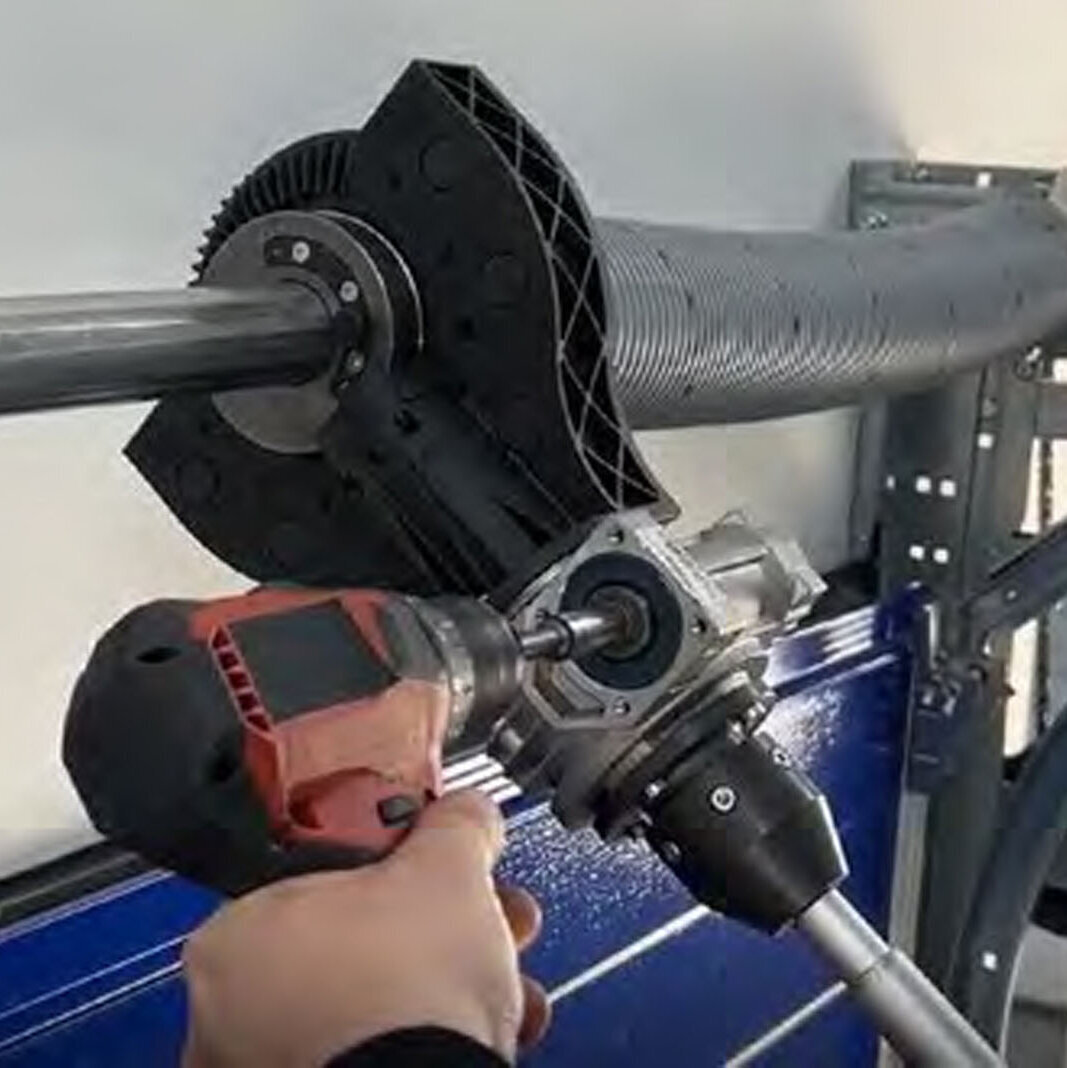

Ein weiterer Vorteil der Beschlagsysteme liegt in ihrer Servicefreundlichkeit. Viele Varianten sind mit untenliegenden Federwellen ausgestattet, die die Wartung erheblich vereinfachen. Auch die Möglichkeit, Komponenten individuell einzustellen, erleichtert Justierungen und reduziert den Zeitaufwand im Servicefall.

• Passgenaue Lösung für jede Bausituation – von niedrigen bis sehr hohen Decken
• Maximale Flexibilität durch verschiedene Laufschienenvarianten
• Kosteneinsparung dank montage- und wartungsfreundlicher Systeme
• Hohe Betriebssicherheit auch unter schwierigen baulichen Bedingungen

Vorteile der Beschlagvarianten im Überblick

• Große Auswahl: Standard-, Hoch-, Niedrig- und Schrägsturz-Beschläge
• Spezialsysteme für Gebäude ohne Traglast an der Decke
• Servicefreundlich durch untenliegende Federwellen und einstellbare Bauteile
• Flexibel an jede Architektur anpassbar

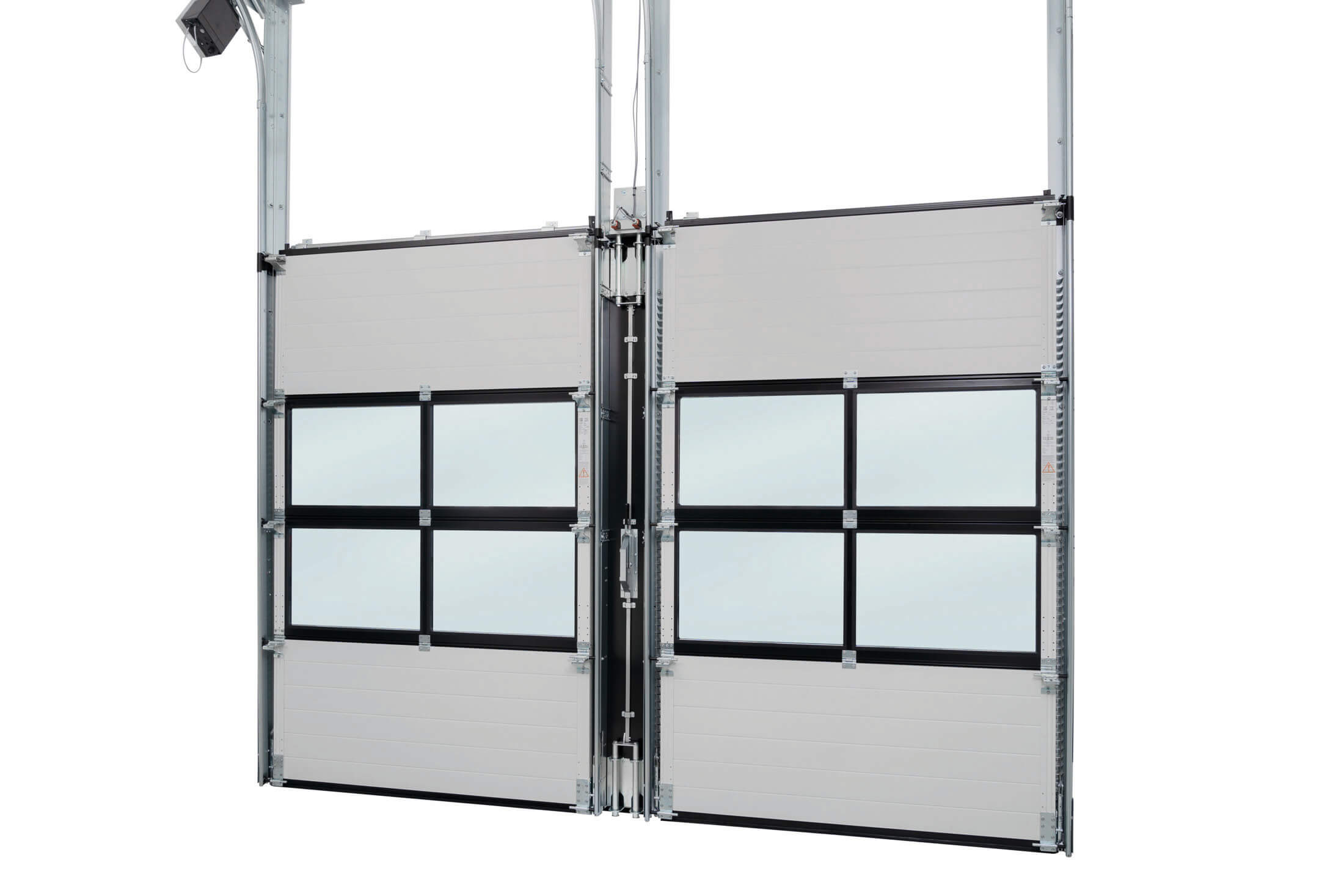

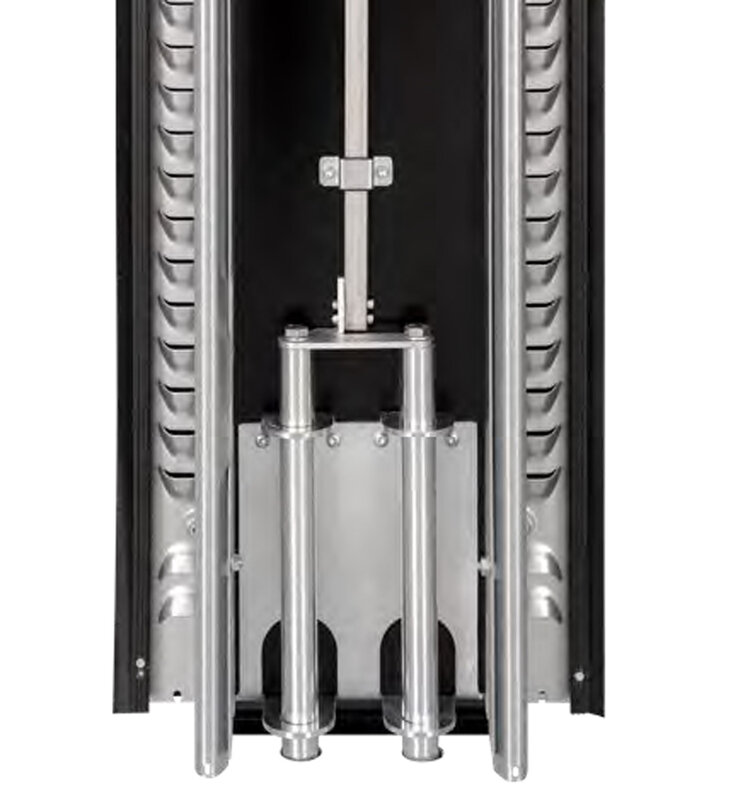

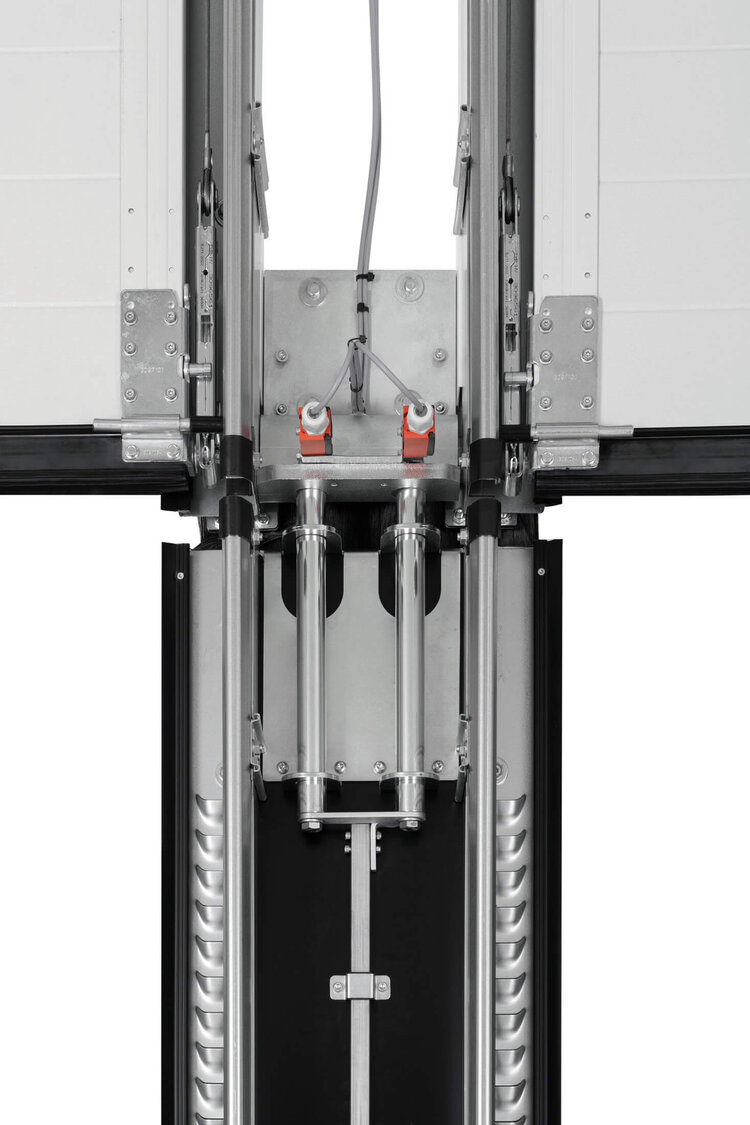

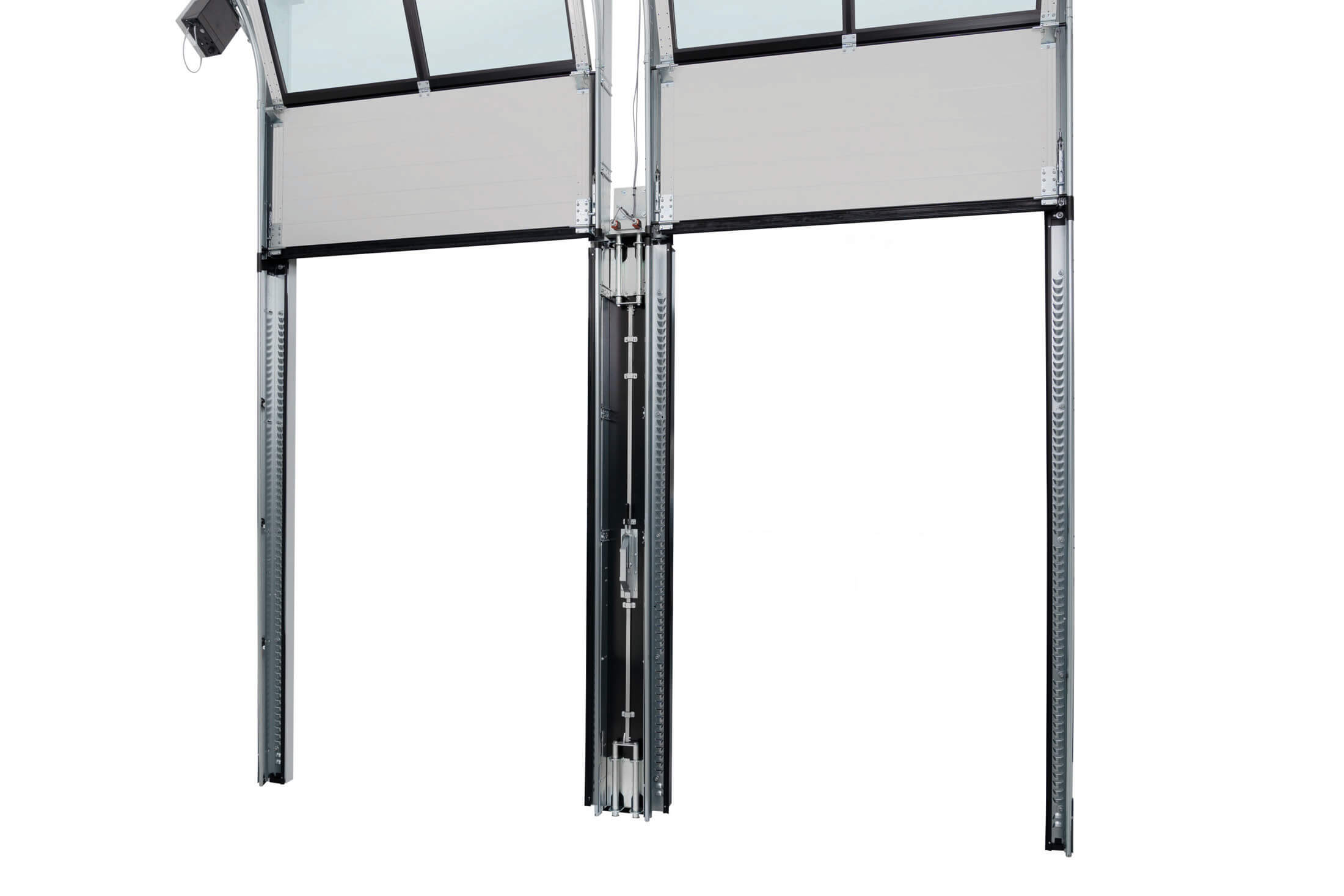

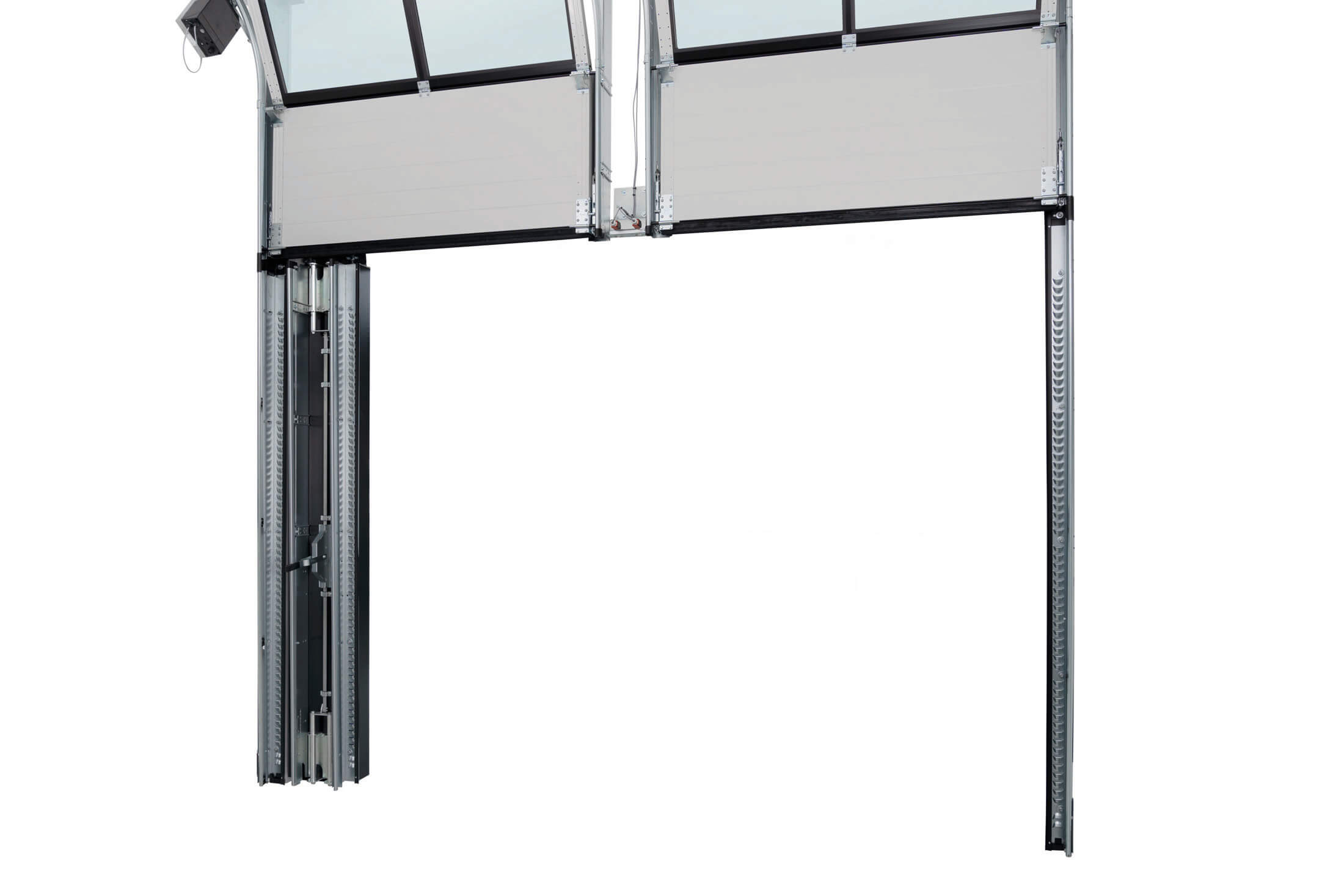

Im Normalbetrieb fungiert die Mittelstütze als fester Bestandteil der Konstruktion und sorgt für Stabilität und Sicherheit. Bei Bedarf lässt sich diese Stütze jedoch zur Seite verfahren, sodass eine großflächige Durchfahrt entsteht. Auf diese Weise können auch Sondertransporte, übergroße Fahrzeuge oder großvolumige Güter problemlos bewegt werden – ohne dass zusätzliche Tore oder bauliche Veränderungen notwendig sind.

Vorteile für den Betrieb

Die verfahrbare Mittelstütze verbindet die Stabilität einer klassischen Torlösung mit der Flexibilität einer Großtoranlage. Dadurch ergeben sich gleich mehrere Vorteile:

• Mehr Platz bei Bedarf: Die Öffnung kann temporär vergrößert werden, wenn breite
• Transporte anstehen.
• Hohe Sicherheit im Alltag: Im geschlossenen Zustand bietet die Mittelstütze Stabilität und verhindert Verformungen bei Wind- und Lastwechsel.
• Kosteneffizienz: Es muss nicht in ein komplett neues Großtor investiert werden, da die verfahrbare Mittelstütze eine clevere Alternative darstellt.

Typische Einsatzbereiche

Besonders profitieren Branchen, die regelmäßig mit wechselnden Transportgrößen arbeiten, darunter:

• Logistikzentren mit Mischverkehren
• Industriebetriebe mit sperrigen Materialien
• Fahrzeughallen oder Werkstätten mit Bedarf an temporär großen Durchfahrten

• Flexible Nutzung: im Alltag stabil, bei Bedarf verschiebbar
• Große Durchfahrten für Sondertransporte und überdimensionierte Güter
• Hohe Betriebssicherheit durch stabile Konstruktion im geschlossenen Zustand
• Kostenersparnis gegenüber einer separaten Großtoranlage
• Universell einsetzbar in Industrie, Logistik und Gewerbe
