Rolltor/ Rollgitter DD
Rolltor/ Rollgitter DD
Das Rolltor / Rollgitter DD ist eine universell einsetzbare Torlösung, die höchste Anforderungen an Funktionalität, Langlebigkeit und Montagefreundlichkeit erfüllt. Mit einem leistungsstarken Direktantrieb und variabler Antriebsmontage bietet es maximale Flexibilität im Einsatz – von Industrie- und Produktionshallen bis hin zu Logistikzentren mit großen Toröffnungen.
Vorteile auf einen Blick
- Leistungsstarker Direktantrieb für zuverlässigen Betrieb
- Einfache Montage dank vormontierter Bauteile und Konsolenschablonen
- Optimierter Transport durch stapelbare Verpackungseinheiten
- Platzsparende Führungsschienen mit nur 80 mm seitlichem Bedarf
- Schonender Toreinlauf durch Polyamid-Gleitflächen
- Kompakte Konsolen mit minimalem Seitenanschlag (180 mm / 280 mm)
- Flexible Befestigungsmöglichkeiten an Baukörper, Wärmedämmung oder im Stahlbau
Maximale Torgrößen

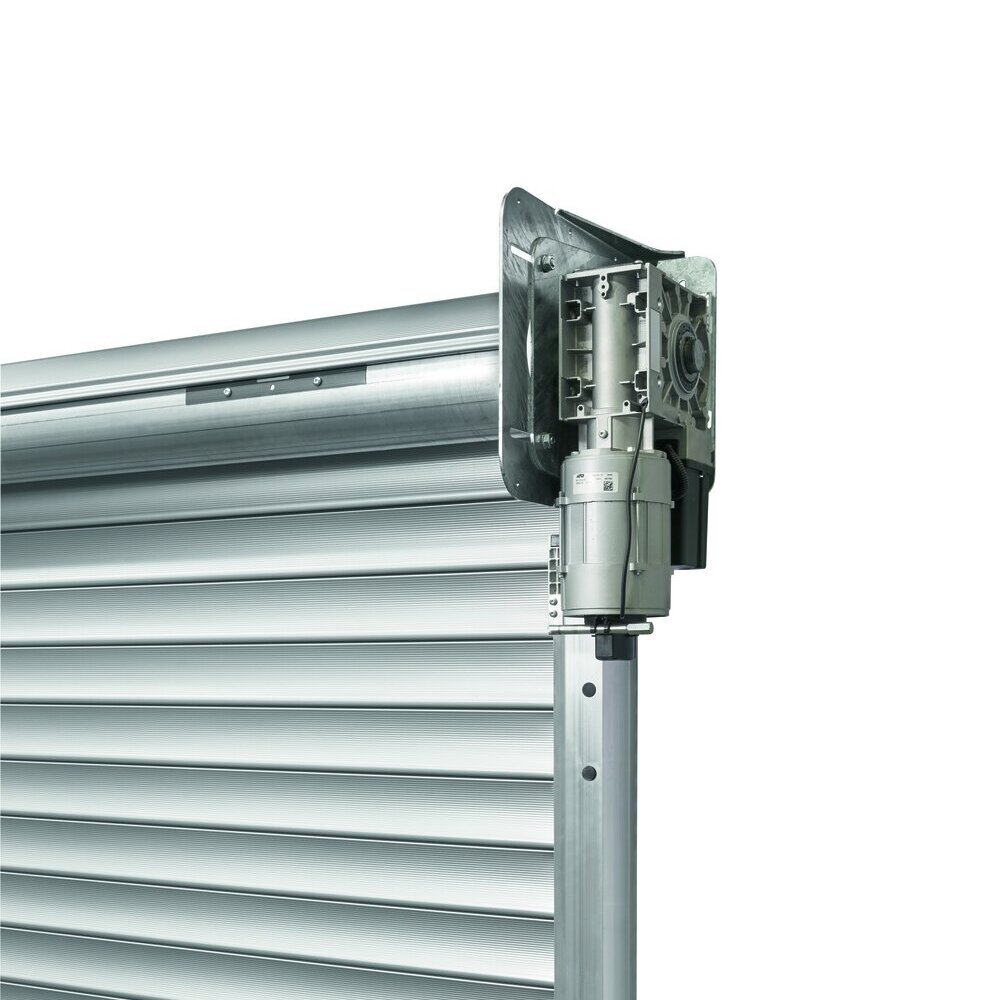

Direktantrieb
Direktantrieb: Einbau senkrecht

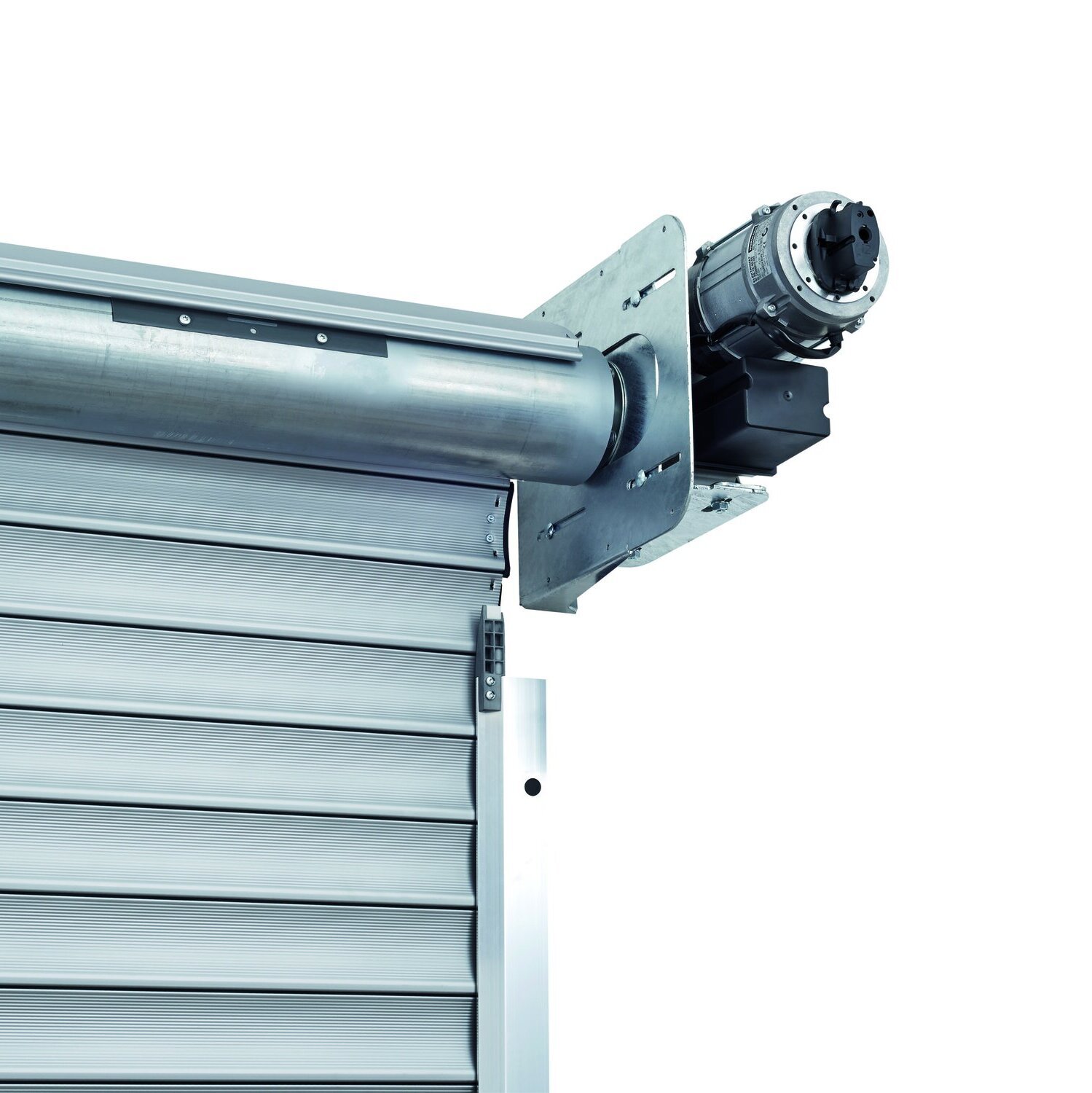

Direktantrieb: Einbau waagerecht
- Maximale Leistung: Starker Direktantrieb mit Absolutwertgeber (AWG) für präzise Steuerung und hohe Betriebssicherheit
- Erhöhte Sicherheit: Integrierte, lagenunabhängige Fangvorrichtung verhindert zuverlässig das Abstürzen des Torbehangs
- Elegantes Design: Bei waagerechter Montage ist die Antriebstechnik unsichtbar untergebracht – für eine saubere Optik
- Flexible Montage: Einbau des Antriebs kann individuell an die baulichen Gegebenheiten angepasst werden (wahlweise seitlich oder waagerecht)
Intelligente Konstruktionsdetails

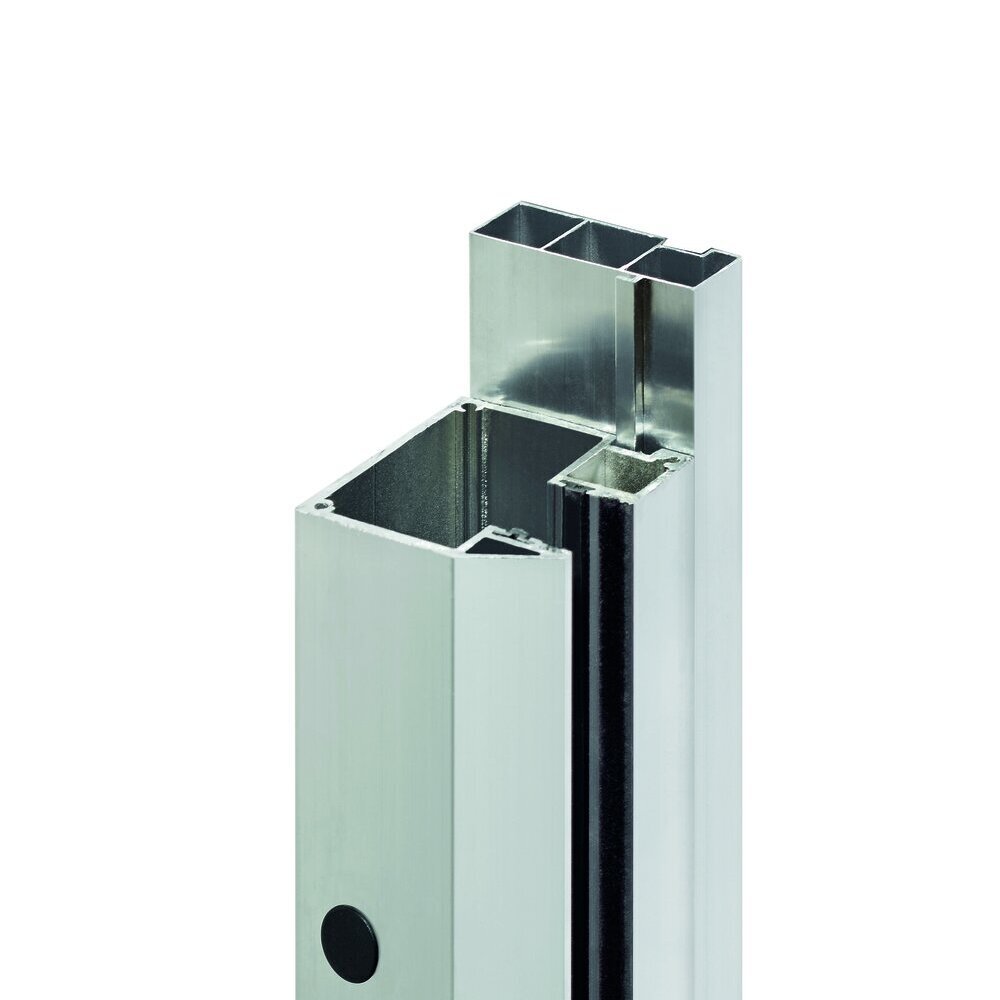

Schmale Aluminium-Führungsschiene:
nur 80 mm Platzbedarf, ab 6.000 mm Höhe zweiteilig für einfachere Handhabung

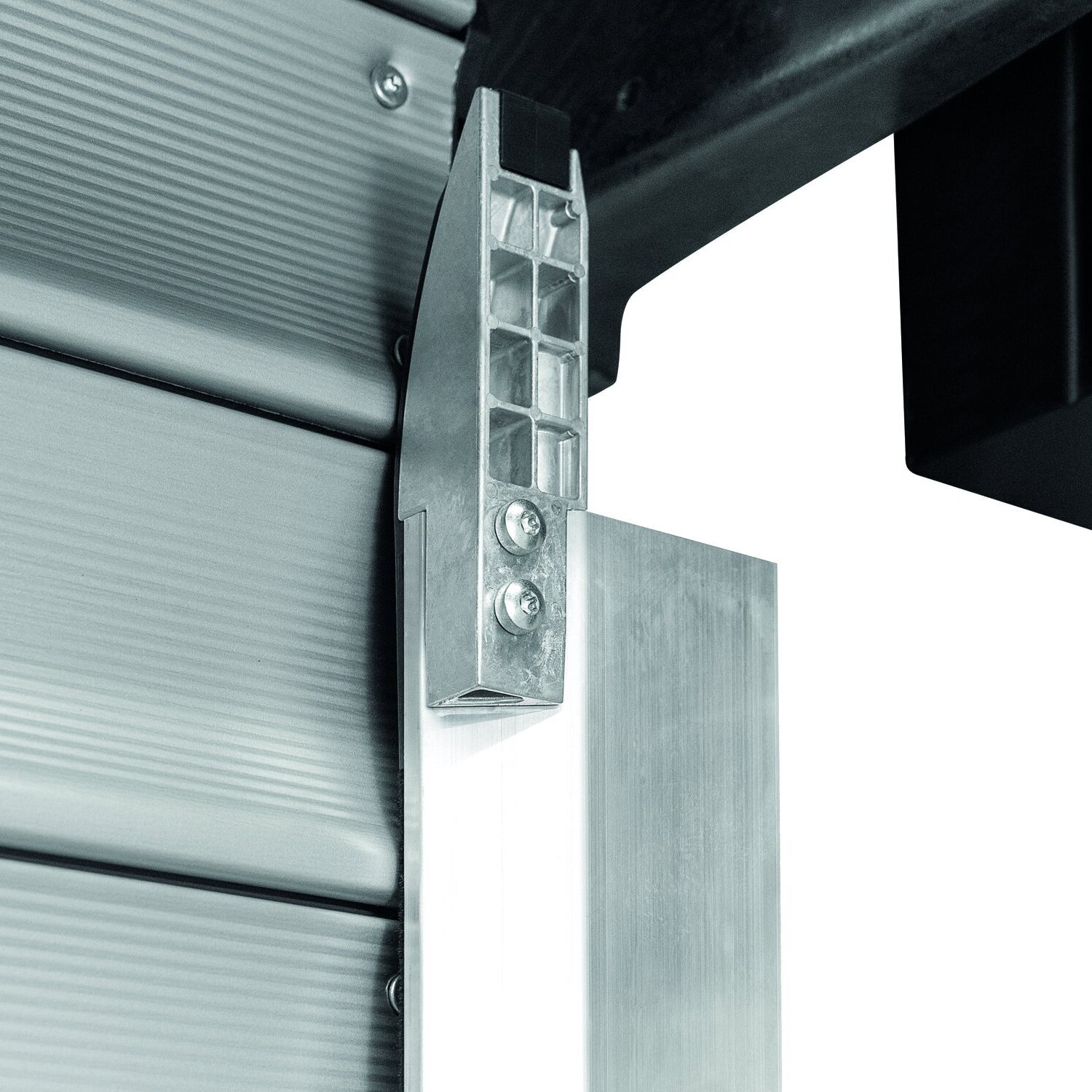

Einlauftrichter mit Polyamid-Gleitflächen:
reduziert Verschleiß und ermöglicht einfachen Austausch bei Wartung

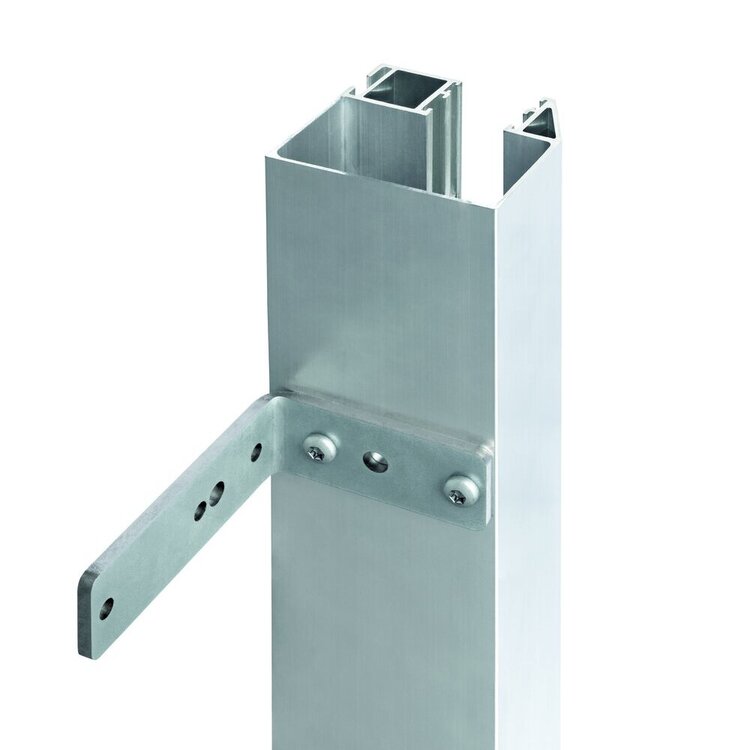

Optionale Stahl-Winkelbefestigung:
ermöglicht die Montage an wärmegedämmten Gebäudeöffnungen oder eine Schweißmontage im Stahlbau
Rolltorprofil und Rollgitterbehang

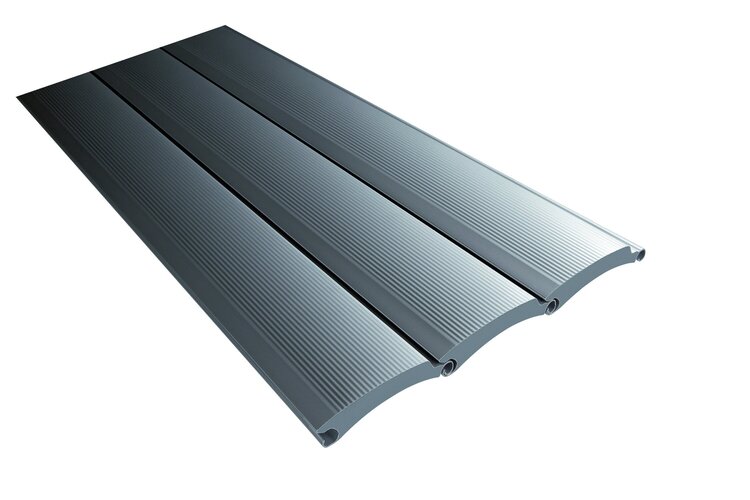

Rolltor: Decotherm S, Stahl

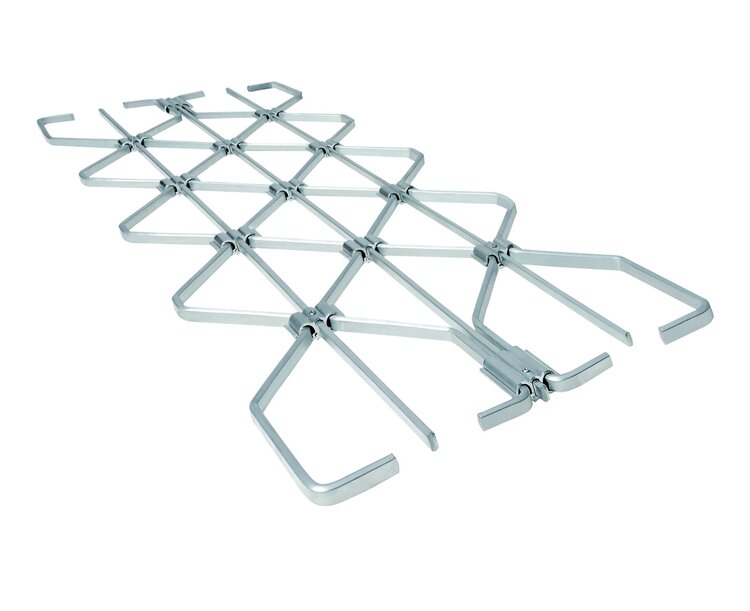

HG-L, Aluminium
Torbreite max.: 9.000 mm
Torhöhe max.: 5.500 mm
HG-V, Aluminium (verstärkt)
Torbreite max.: 12000 mm
Torhöhe max.: 8000 mm

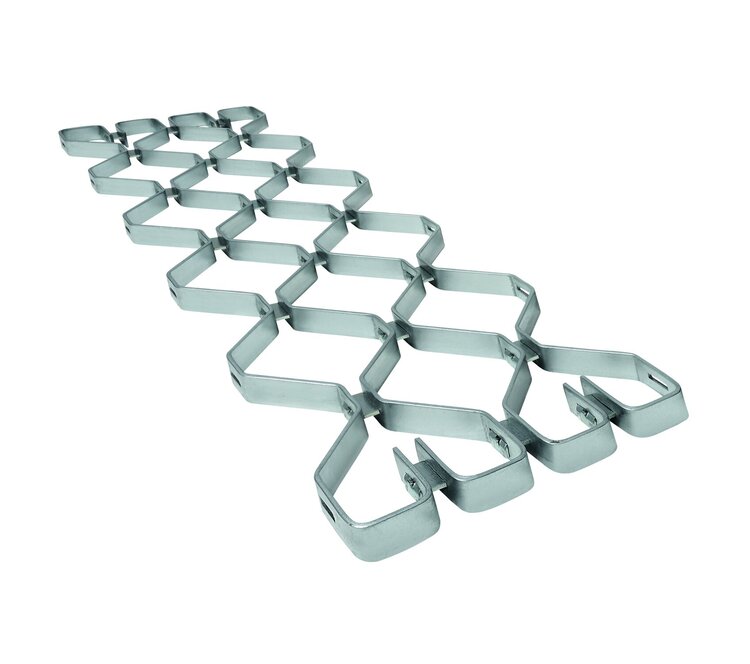

HG-S, Stahl
Torbreite max.: 12.000 mm
Torhöhe max.: 8.000 mm

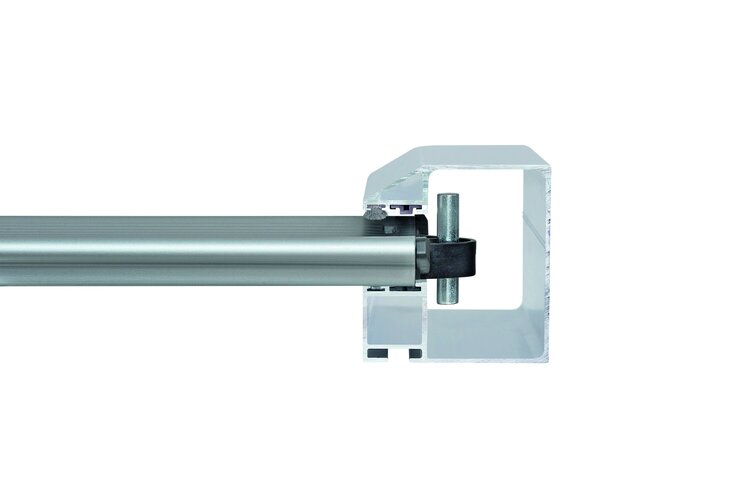

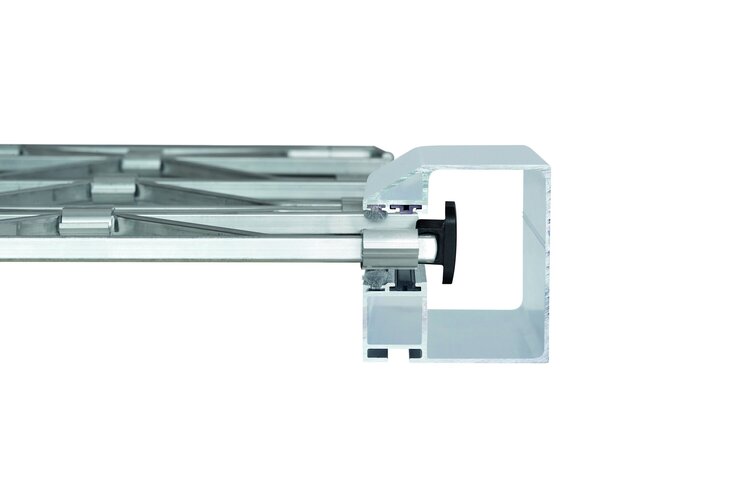

Rolltor- und Rollgitter-Sturmhaken
Optionales Zubehör

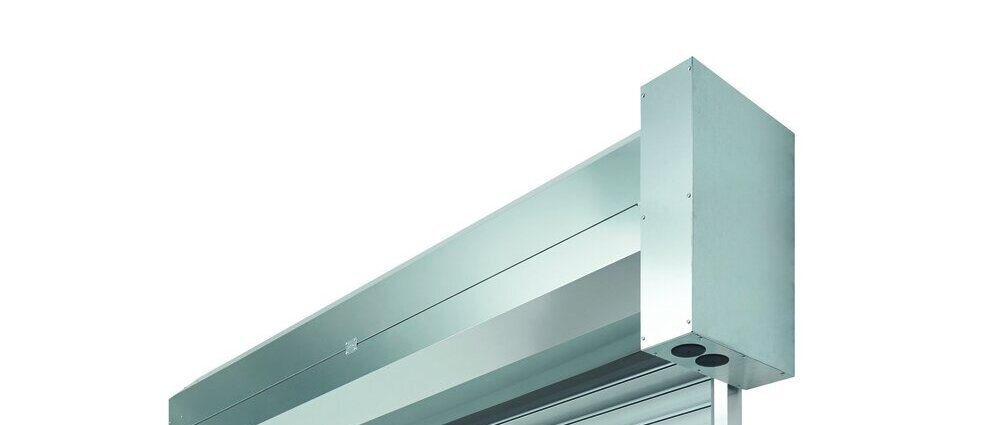

Behang- und Antriebsverkleidung
Als effektiver Schutz vor Verschmutzung und Witterungseinflüssen sind optionale Verkleidungen für den Torballen und den Antrieb erhältlich.
Optionales Zubehör

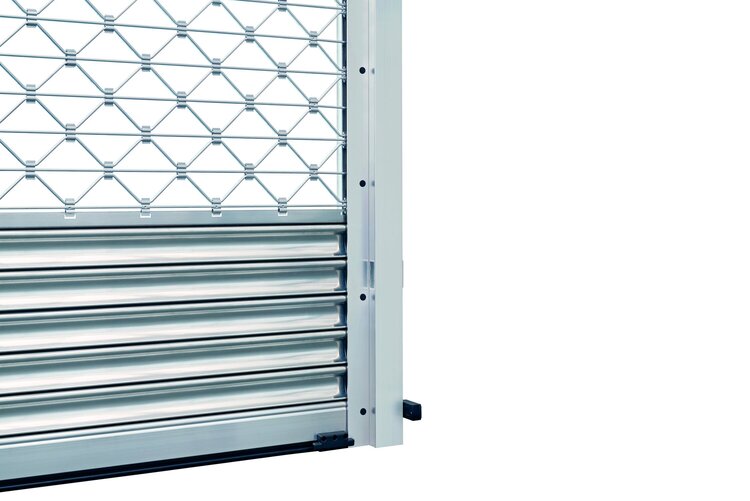

Schutz vor Schmutz
Der sogenannte „Marderschutz“ ist in einer Höhe von 640 mm erhältlich.

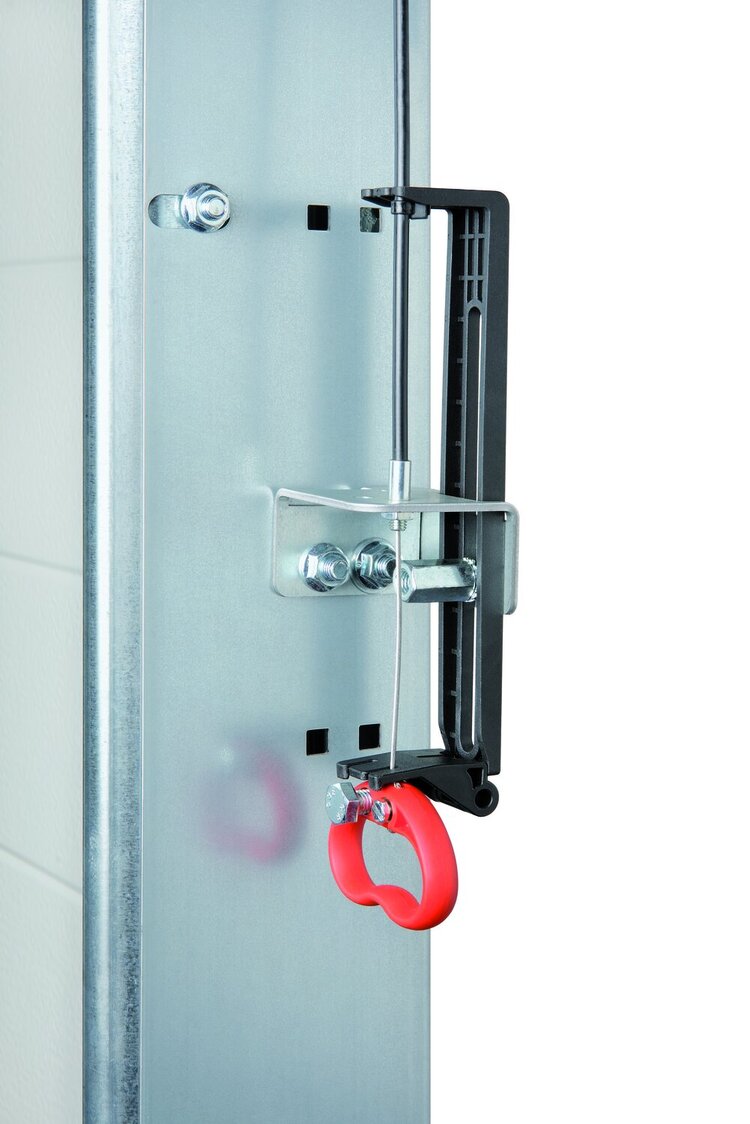

Gesicherte Entriegelung innen
zur Entriegelung desy Antriebs in Bedienhöhe.
Optional bei WA 300 R S4

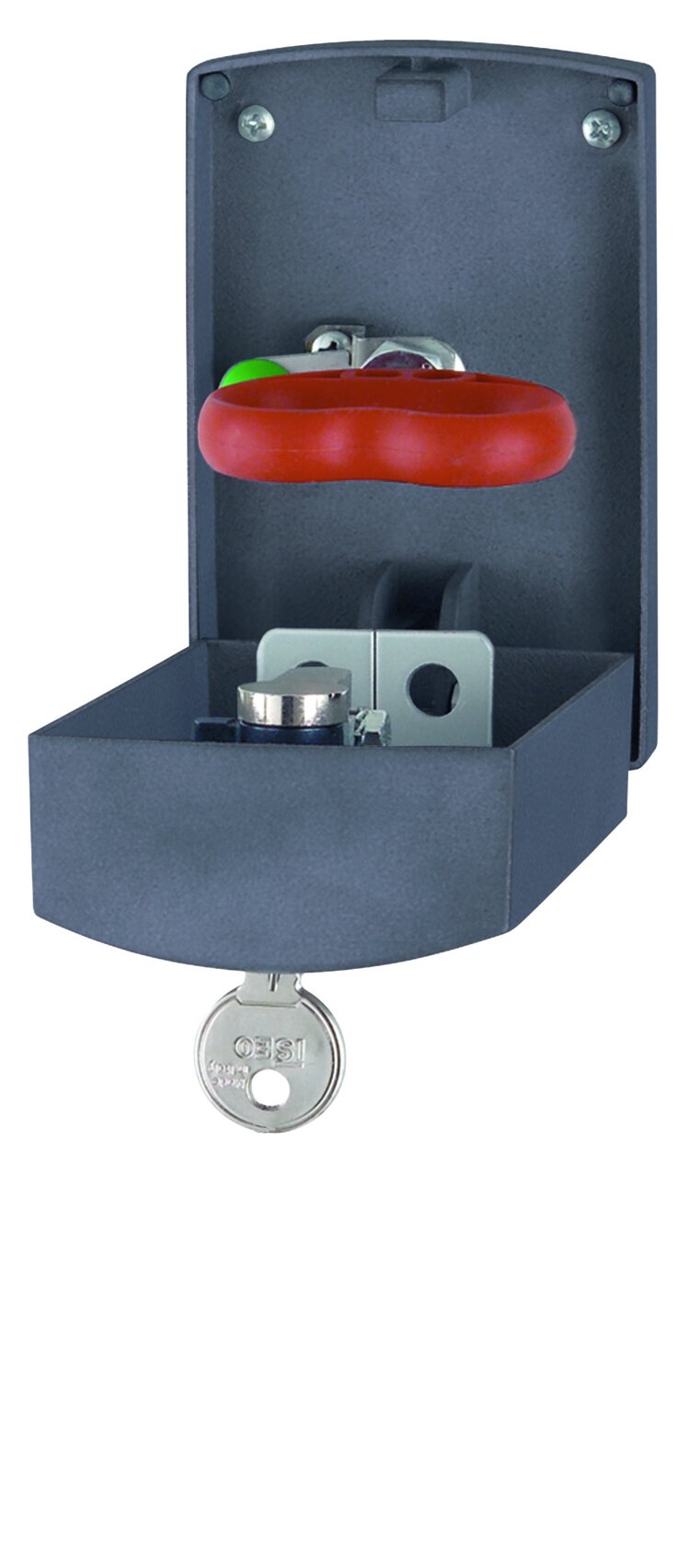

Notentriegelung von Außen
Mit der optionalen gesicherten Entriegelung außen ASE im abschließbaren Druckguss-Gehäuse mit Profilhalbzylinder können z. B. bei Stromausfall die Antriebe entkoppelt und die Tore von Hand geöffnet bzw. geschlossen werden.
Abmessungen: 83 × 133 × 50 mm (B × H × T)
Rolltor DD Decotherm S mit Leistungspaket W4
Das Rolltor DD Decotherm S mit Leistungspaket W4 ist die ideale Lösung für besonders breite Industrie- und Gewerbeöffnungen, die starken Windlasten ausgesetzt sind. Mit einer Torbreite von bis zu 12.000 mm erreicht es die höchste Windlastklasse 4 und bietet damit maximale Sicherheit und Stabilität selbst unter extremen Bedingungen.
Vorteile auf einen Blick
- Windlastklasse 4: zuverlässiger Schutz auch bei starken Windbelastungen
- Große Torbreiten: bis zu 12.000 mm möglich – ideal für Industriehallen und Logistikzentren
- Innovative Technik: optimales Zusammenspiel von Sturmhaken, verstärkten Führungsschienen und hochwertigen Befestigungsmaterialien
- Robuste Bauweise: ausgelegt für dauerhafte Belastung und lange Lebensdauer
Produkteigenschaften
Das Leistungspaket W4 kombiniert Sicherheit, Widerstandskraft und innovative Konstruktion und macht das Rolltor DD Decotherm S zur perfekten Wahl für Bauprojekte mit höchsten Anforderungen an Stabilität und Funktionalität.
Leistungspaket W4-Komponenten:

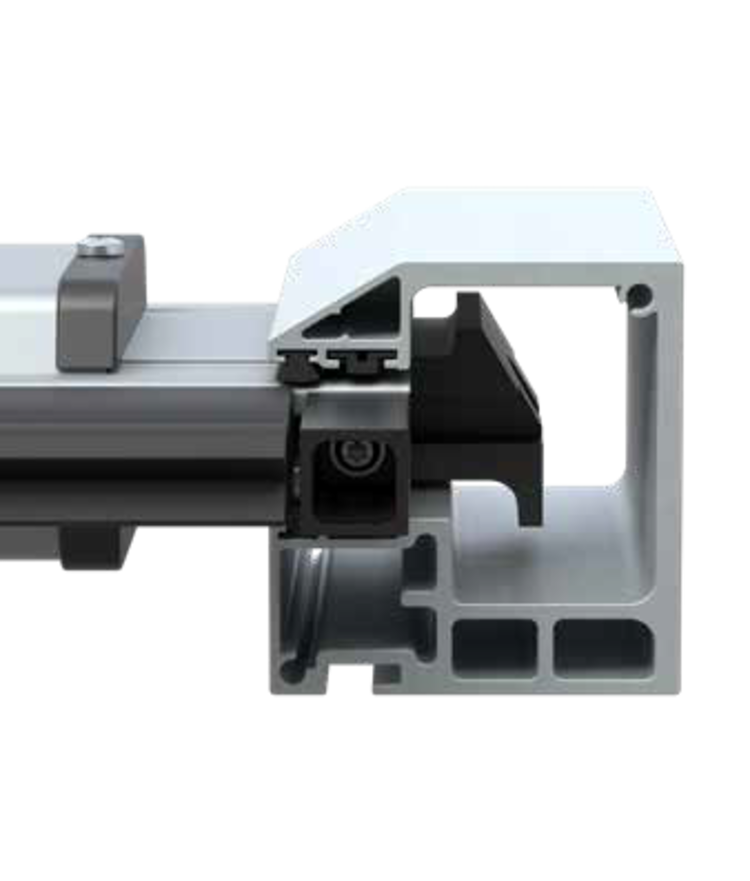

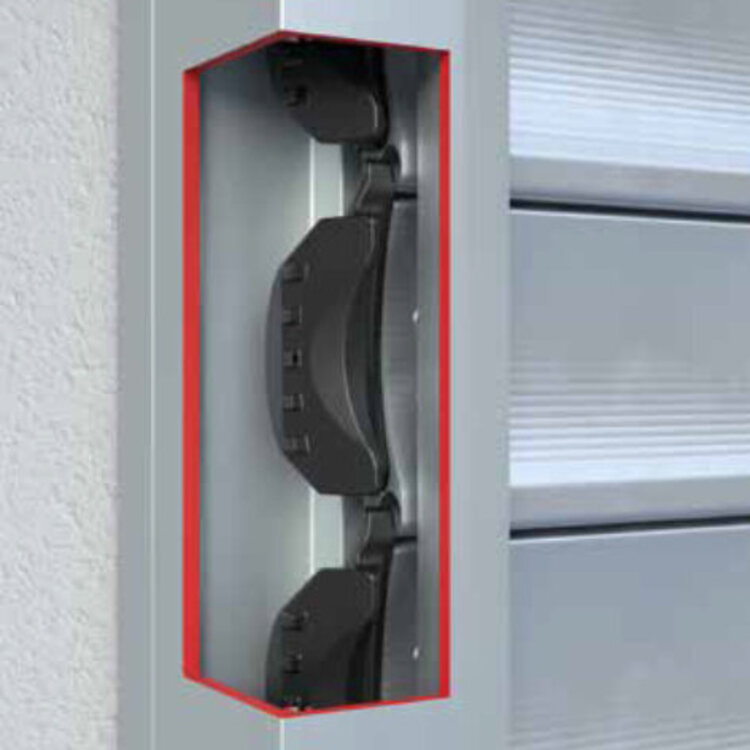

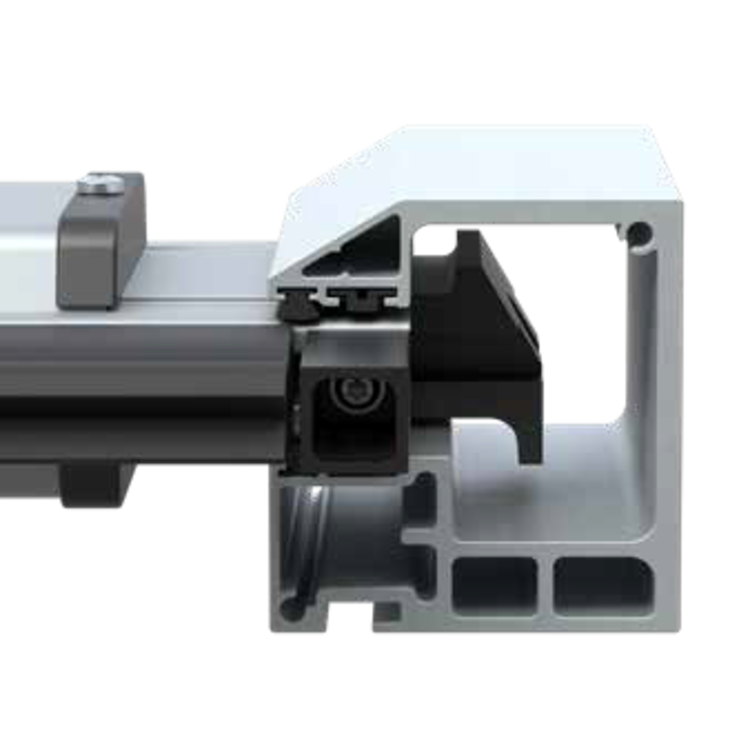

Verstärkte Führungsschiene und innovativer Sturmhaken

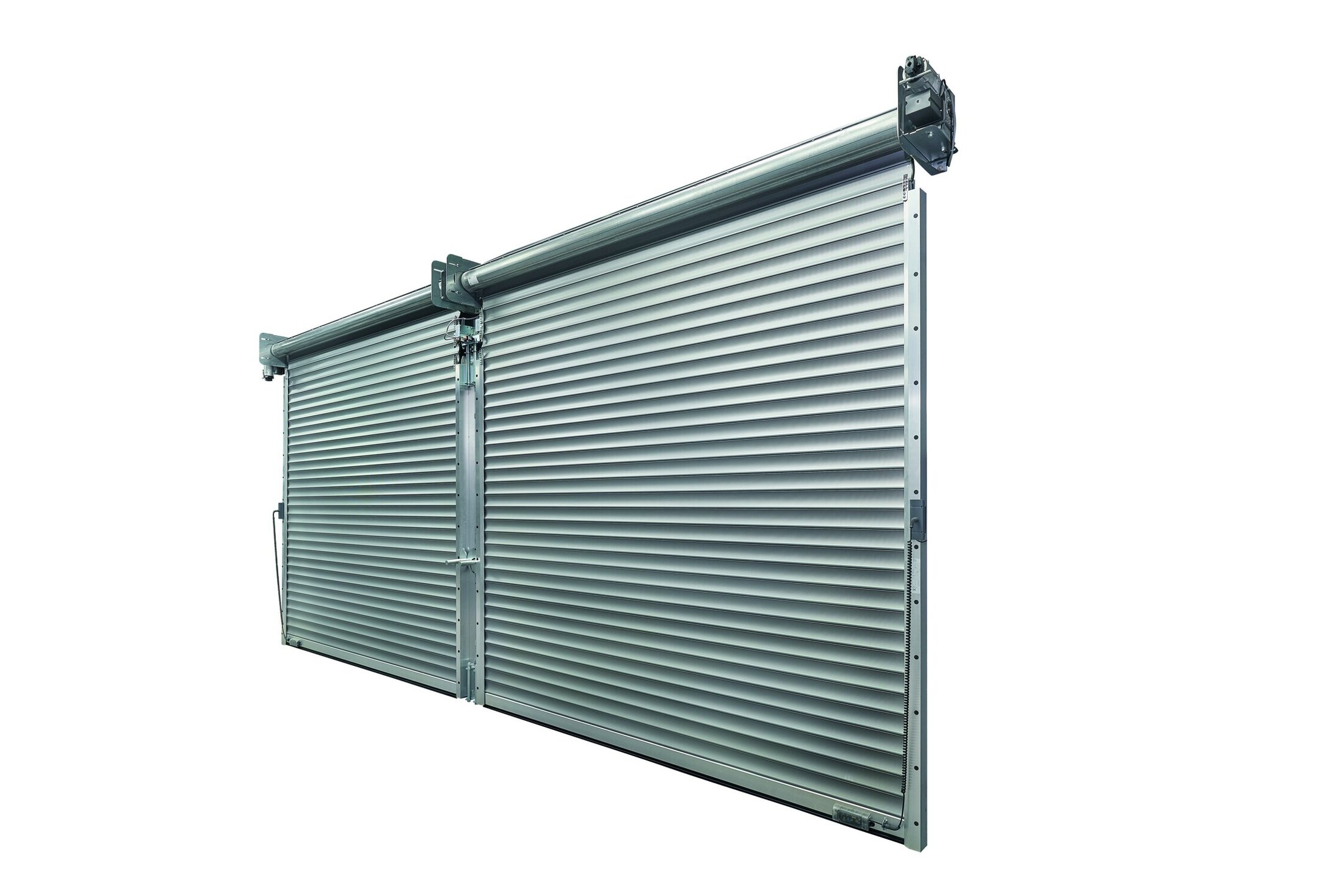

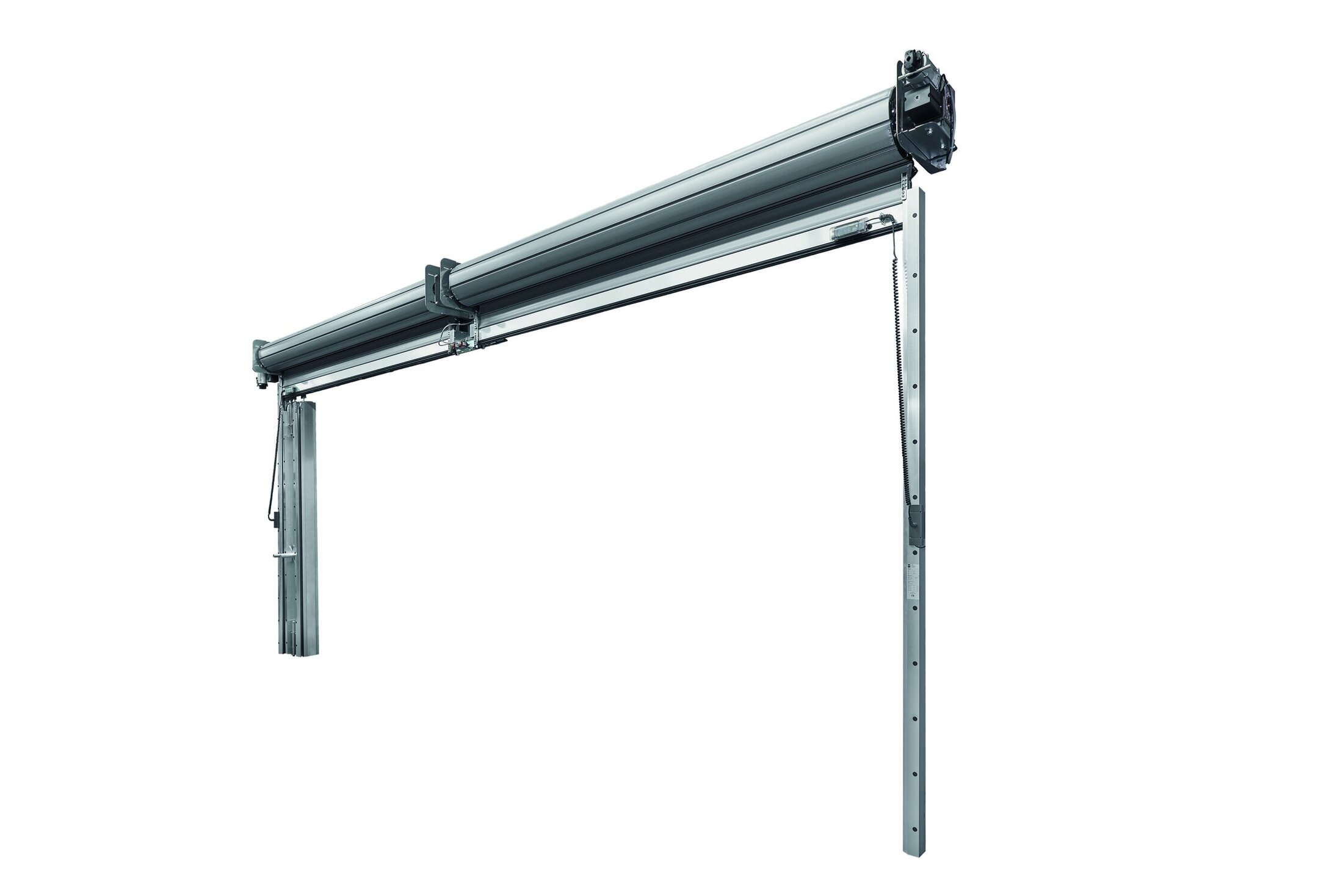

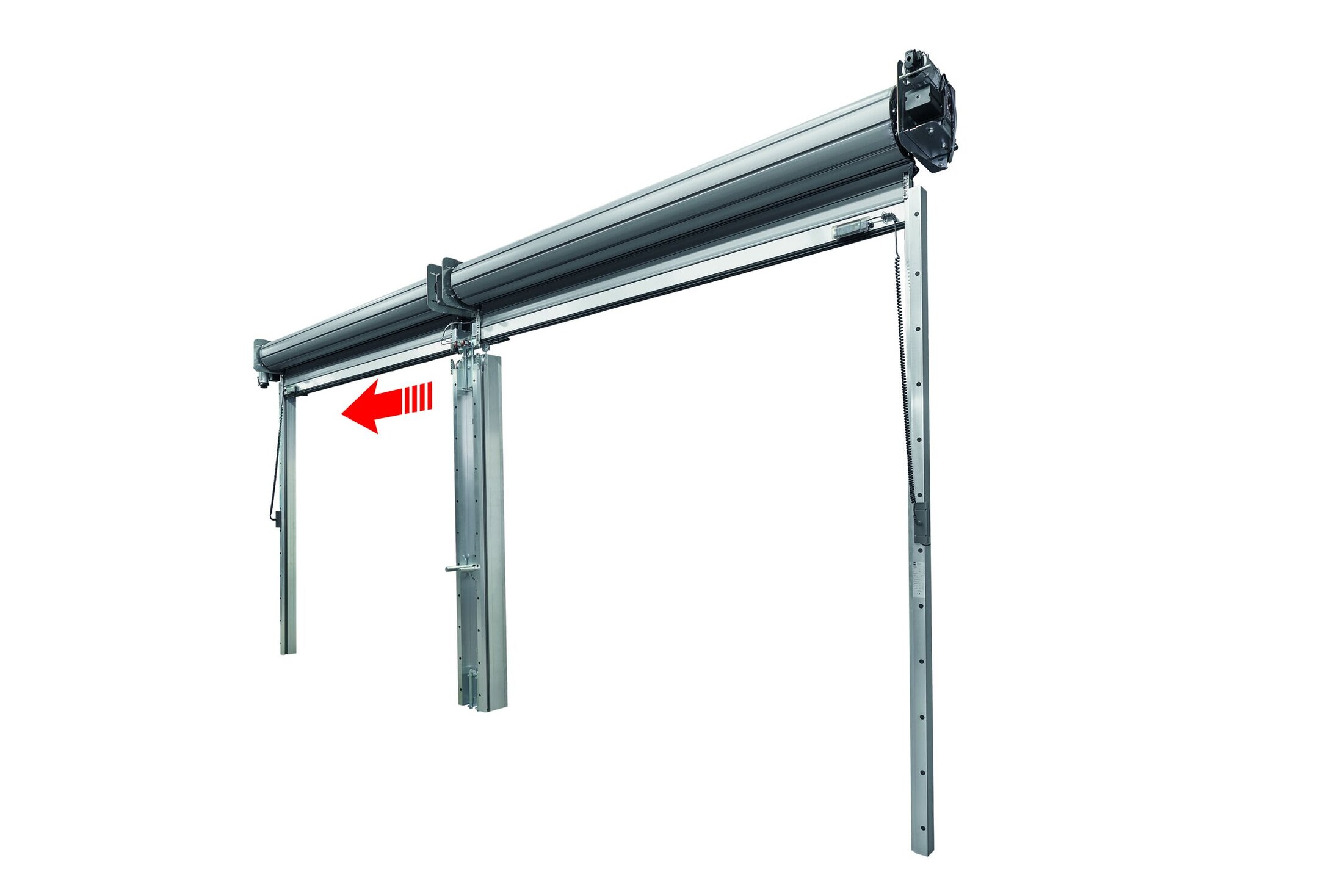

Rolltor-/Rollgitter-Kombination SSG DD
Die Rolltor- / Rollgitter-Kombination SSG DD ist die ideale Lösung für besonders große Industrie- und Gewerbeöffnungen. Durch die Kopplung von zwei oder drei Standard-Rolltoren oder -Rollgittern DD lassen sich Torbreiten von bis zu 36.000 mm und Höhen von bis zu 9.000 mm realisieren. Damit bietet die SSG DD eine wirtschaftliche und flexible Alternative für Großprojekte, bei denen Stabilität, Funktionalität und Energieeffizienz gefragt sind.
Vorteile auf einen Blick
- Großöffnungen bis 36 m Breite und 9 m Höhe problemlos realisierbar
- Wirtschaftlich in Anschaffung, Transport, Montage und Service
- Variable Toröffnungen: einzelne Tore können separat genutzt werden – das reduziert Energieverluste
Maximale Öffnungsgrößen
- Rolltor: bis 36.000 mm Breite, 9.000 mm Höhe
- Rollgitter: bis 36.000 mm Breite, 8.000 mm Höhe
Technische Details
- Leichtlaufschiene: schnelle und einfache seitliche Verschiebung hinter dem Sturz
- Kompakte Konstruktion: keine nach innen oder außen schwenkenden Komponenten
- Schmale Mittelstütze: nur 375 mm Breite aus robustem Aluminium
- Hohe Sicherheit: Treibriegel mit Funktionsüberwachung verhindert Bewegungen bei entriegelter Stütze
- Stabile Verriegelung: robuste Bolzen am Sturz und Boden für sicheren Verschluss und zuverlässige Windlastübertragung
- Hochwertige Optik: serienmäßig in Aluminium pressblank mit modernem Liniendesign

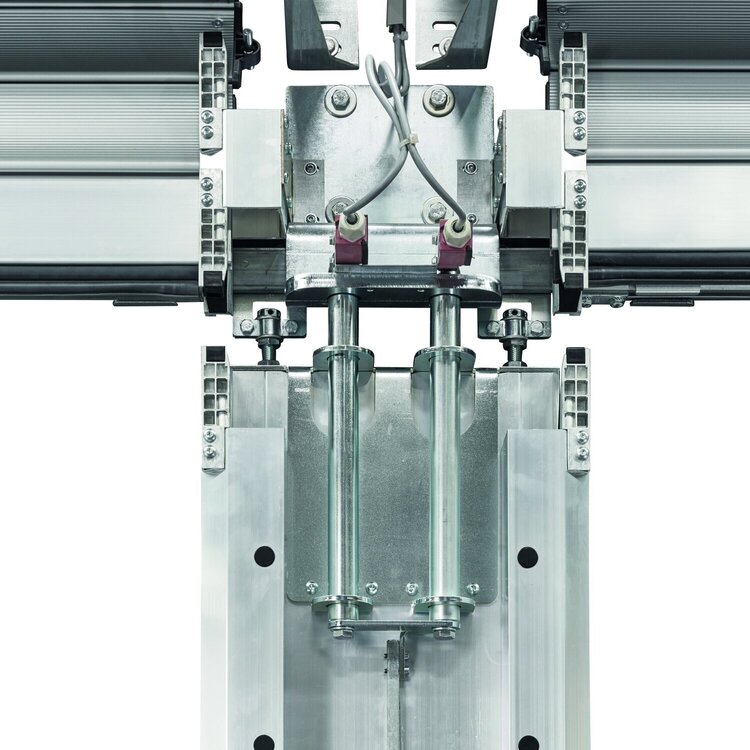

Leichtlaufschiene und robuste Bolzen am Sturz

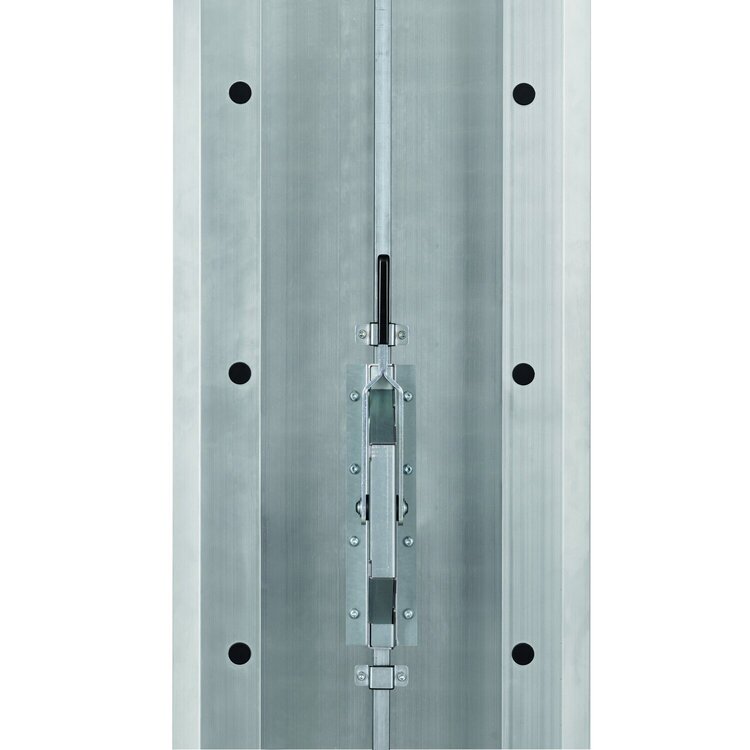

schmale Mittelstütze mit Treibriegel

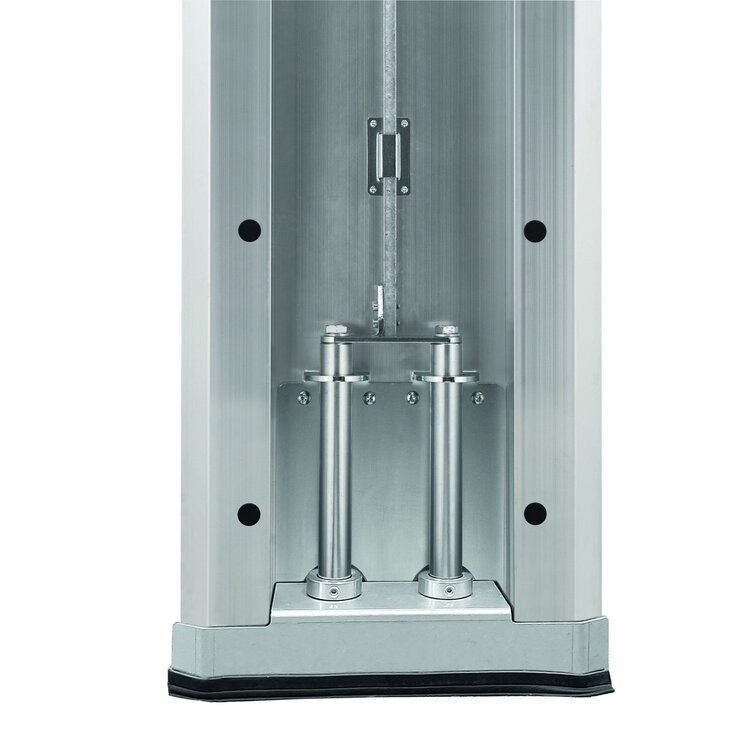

Robuste Bolzen am Boden

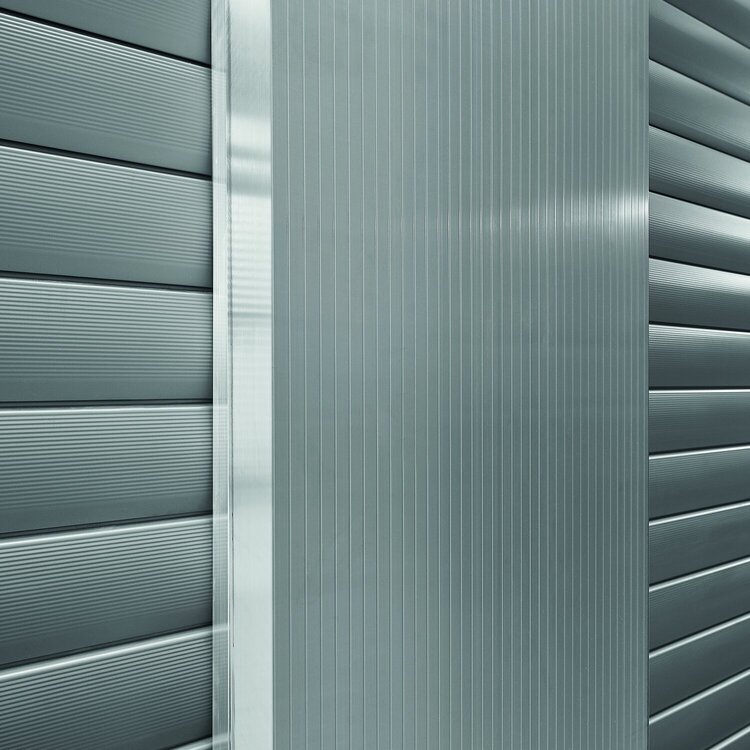

Aussenansicht serienmäßig in Aluminium pressblank mit modernem Liniendesign
Rolltor DD
mit Ausstattungspaket S6
Das Rolltor DD S6 überzeugt mit einer hohen Öffnungsgeschwindigkeit und ist damit die perfekte Lösung, um Verkehrsflüsse zu optimieren und Energieverluste zu reduzieren. Mit dem optionalen Ausstattungspaket S6 erreicht das Tor Öffnungsgeschwindigkeiten von bis zu 1,1 m/s – nahezu so schnell wie ein Schnelllauftor, jedoch mit geringeren Anschaffungs- und Betriebskosten.
Vorteile auf einen Blick
- Schnelle Toröffnung: bis zu 1,1 m/s mit Ausstattungspaket S6
- Wirtschaftlich: geringere Einbaumaße, Anschaffungs- und Betriebskosten im Vergleich zu Schnelllauftoren
- Langlebig: Torkonstruktion für bis zu 200.000 Zyklen* ausgelegt
- Sanfter Torlauf durch Soft-Start- und Soft-Stopp-Funktion
- Hohe Sicherheit: serienmäßiges Sicherheitslichtgitter überwacht die Schließebene bis 2.500 mm
- Platzsparend: nur 100 mm zusätzlicher Sturzbedarf gegenüber Standard-Ausführung
*bei regelmäßiger Wartung mit Austausch von Verschleißteilen
Maximale Öffnungsgrößen
Behangvarianten
Decotherm S, Stahl
Torbreite max. 7.500 mm
Torhöhe 2.500 - 8.500 mm

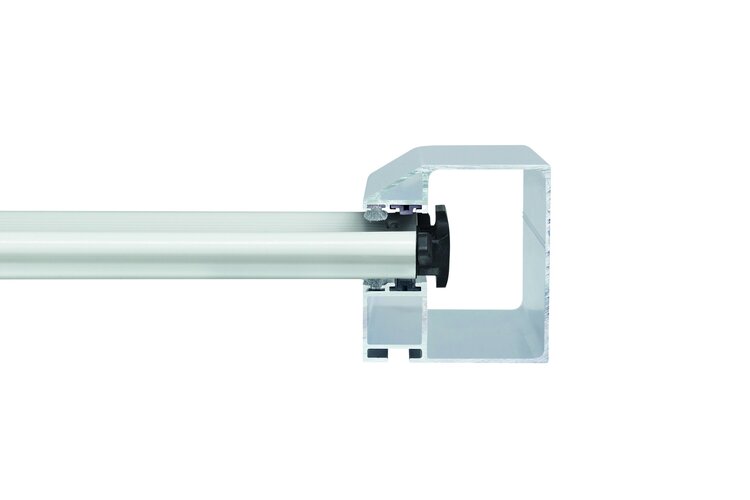

serienmäßiger Kunststoff-Sturmhaken
Optionale Ausstattungspaket
- Leistungsstarker 1-phasiger FU-Antrieb (220–230 V, 50/60 Hz)
- Bis zu 30 Torzyklen pro Stunde bzw. 300 Zyklen pro Tag
- Lichtgitter in den Führungsschienen für maximale Sicherheit bei hohen Geschwindigkeiten
- L-Pads auf der Behanginnenseite zur Minimierung von Laufgeräuschen und Verschleiß
- Optionale Fensterprofile für mehr Licht und Transparenz

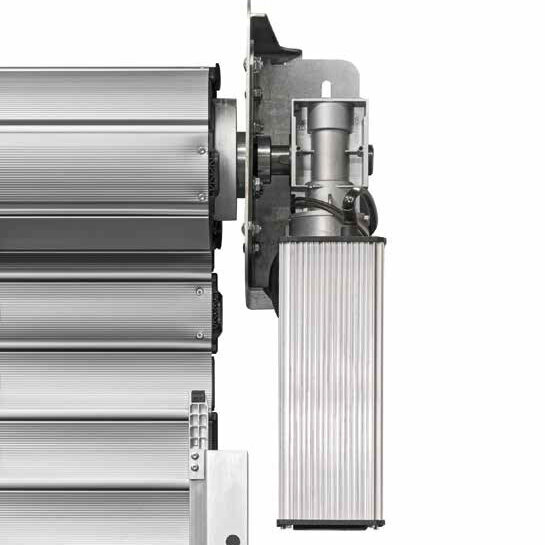

Platzsparende Konstruktion des 1 phasiger FU Antriebs

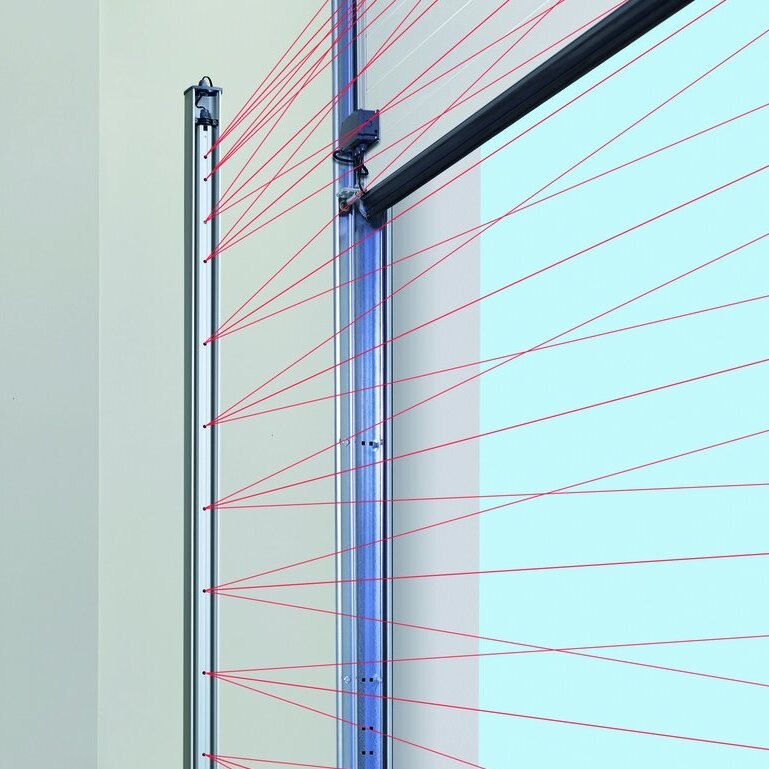

Lichtgitter in Führungsschiene

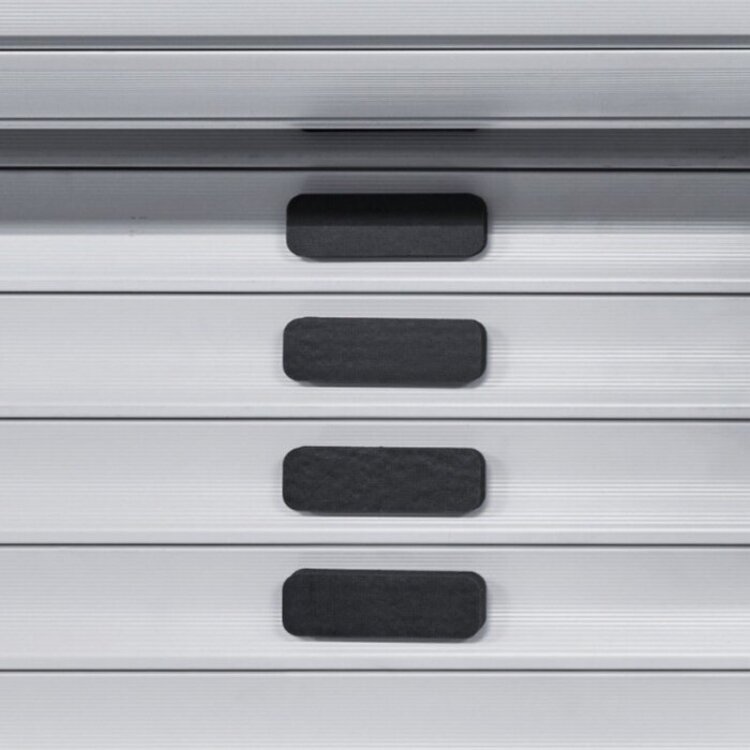

L-Pads auf Behanginnenseite
