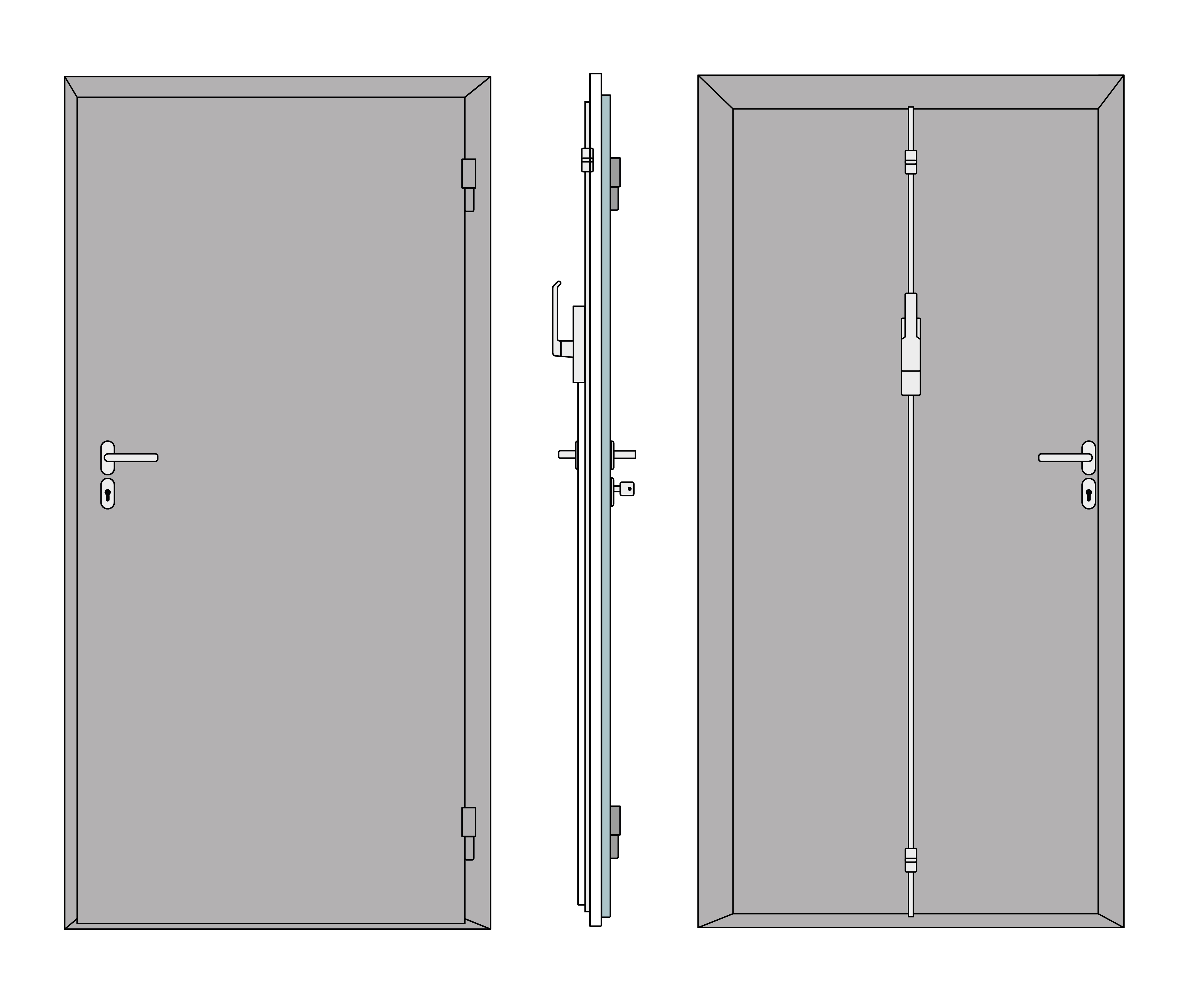

Hochwasserschutz - Stahltür V2 (Einbau zwischen der Leibung - nicht thermisch getrennt)

Einbauvariante:

• Einbau zwischen der Leibung - nicht thermisch getrennt



Verriegelung:

• Variante 2



Außenseite:

• Türdrücker, Alu F1, PZ gelocht, mit ovaler Drücker- und Schlüsselrosette (alternativ auch mit festem Knopf), (Standard Türdrücker - weitere Ausführungen siehe Zubehör)



Innenseite:

• Türdrücker mit Alu F1, PZ gelocht, ovaler Drücker- und Schlüsselrosette,
• (Standard Türdrücker - weitere Ausführungen siehe Zubehör)
• Treibriegel mit nach oben und unten schließenden Riegelstangen (alternativ abschließbar über integriertes Schloss mit 2 Schlüssel - bei Stellung der Riegelstangen auf "ZU"), Anordnung ca. mittig/horizontal auf dem Türblatt bis zu einer Türbreite von 1.100 mm - bei breiteren Türen erfolgt die Anordnung seitlich versetzt zur Schlossseite



Schloss:

• Standard, Profilzylinder mit 3 Schlüssel ( Zylinderlänge 35 mm Aussen / 30 mm Innen bei „nicht thermisch getrennter Türe“ - Zylinderlänge 45/45 mm bei „thermisch getrennter Türe“), bei KABA Ausführung erfolgt die Türlieferung immer ohne Zylinder



Einbruchschutz:

• RC1N, RC2, RC3 möglich



Glasausschnitt:

• nur möglich bei RC1N, Größe BxH 650 x 450 mm,
• Treibriegelmechanik ist im Glasausschnitt von außen sichtbar



Hochwasserbeständigkeit:

• Bis Unterkante Schließzylinder hochwasserbeständig - laut IFT Richtline
• Tür nur nach außen öffnend



Türkonstruktion:

• Aus stabilen, verwindungsfreien Profilstahlrohren nach statischen Erfordernissen.



NICHT thermisch getrennte Ausführung:

• Bautiefe 47 mm



Türrahmen (Stockrahmen) im Standard:

• Bandseite: 80 mm (80 x 40 mm)
• Schlossseite: 60 mm (60 x 40 mm)
• Oben: 80 mm (80 x 40 mm)
• Anschlagschiene unten im Standard: 40 x 40 mm



Mögliche Einbauarten:

• Zwischen Leibung
• Zwischen Leibung bündig mit Mauerwerk innen
• Hinter Leibung
• Vor Leibung auf Außenwand
• Türflügel
• Aus stabilen, verwindungsfreien Profilstahlrohren nach statischen Erfordernissen. Türverschalung Außenseite massives, verzinktes Stahlblech, Türverschalung Innenseite Aluminium.



Oberflächenbeschichtung

Bei NICHT thermisch getrennter Ausführung:

• Feuerverzinkung 1) (Vollbad-Verzinkung) mit einer Schichtdicke
• von ca. 50-150 µm
• Rahmenkonstruktion und Torfüllung (außen & innen) lackiert



Beschlag

• Treibriegelverschluss nicht abschließbar auf der Innenseite zur Aktivierung der Hochwasserbeständigkeit (Farbe Treibriegel weiß oder Neusilber).
• Treibriegelverschluss in Stellung "ZU" abschließbar optional gegen Mehrpreis erhältlich.



Dichtheit:

• Dichtheit* je nach Variante bis 3 m Wasserstandshöhe möglich, Zertifiziertes Dichtungssystem
• Hochwasserbeständig der IFT Richtlinie FE-07/1 entsprechend. Dichtfunktion bis zu einem Wasserdruck von 3 m Wasserstandssäule bei Variante 1 und 3,
• Die Tests des renommierten ITF-Instituts in Rosenheim werden mit reinem Klarwasser durchgeführt. Da aber Hochwasser immer verschmutzt ist, verstärken die Schmutzartikel den Wasserschutzeffekt, denn sie verschließen die winzigen, noch verbleibende Wege für das Wasser.
• "Hochwasserbeständig" heißt also in der Praxis, dass von den Tausenden von Litern, die Ihr Gebäude bedrohen, nur ein winziger Bruchteil von maximal 240 L innerhalb 24 h durchsickern kann.

  _{* siehe Betriebsanleitung}



Sicherheit:

• Einbruchschutz RC1N, RC2 bzw. RC3 je nach Ausführungsvariante



Maximale lichte Maueröffnung:

• bis maximal 1.210 x 2.300mm (BxH)



Technische Daten:

• Der Öffnungswinkel der Türe liegt bei max. 95 °
• (bei größerem Winkel kann es zu Funktionsstörungen führen)



Die Bänder der steinau-Systemtüre entsprechen folgender Klassifizierung nach EN 1935:2002:

• Gebrauchsklasse: Klasse 1 (leicht, mit geringer Belastung bei sorgfältigem Gebrauch)
• Dauerfunktionstüchtigkeit: Klasse 4 (entspricht ca. 25.000 Zyklen)
• Masse der Türe: Klasse 6 (120 Kg)
• Eignung Rauch-Feuerschutz: Klasse1 (geeignet)
• Sicherheit: Klasse 1 (gebrauchssicher)
• Korrosionsbeständigkeit: Klasse 2 (mittlerer Beständigkeit)
• Schutz Einbruch: Klasse 1 (zur Anwendung geeignet)
• Bandklasse: Klasse 9 (Gebrauchsklasse 1 / Dauer Klasse 4)
