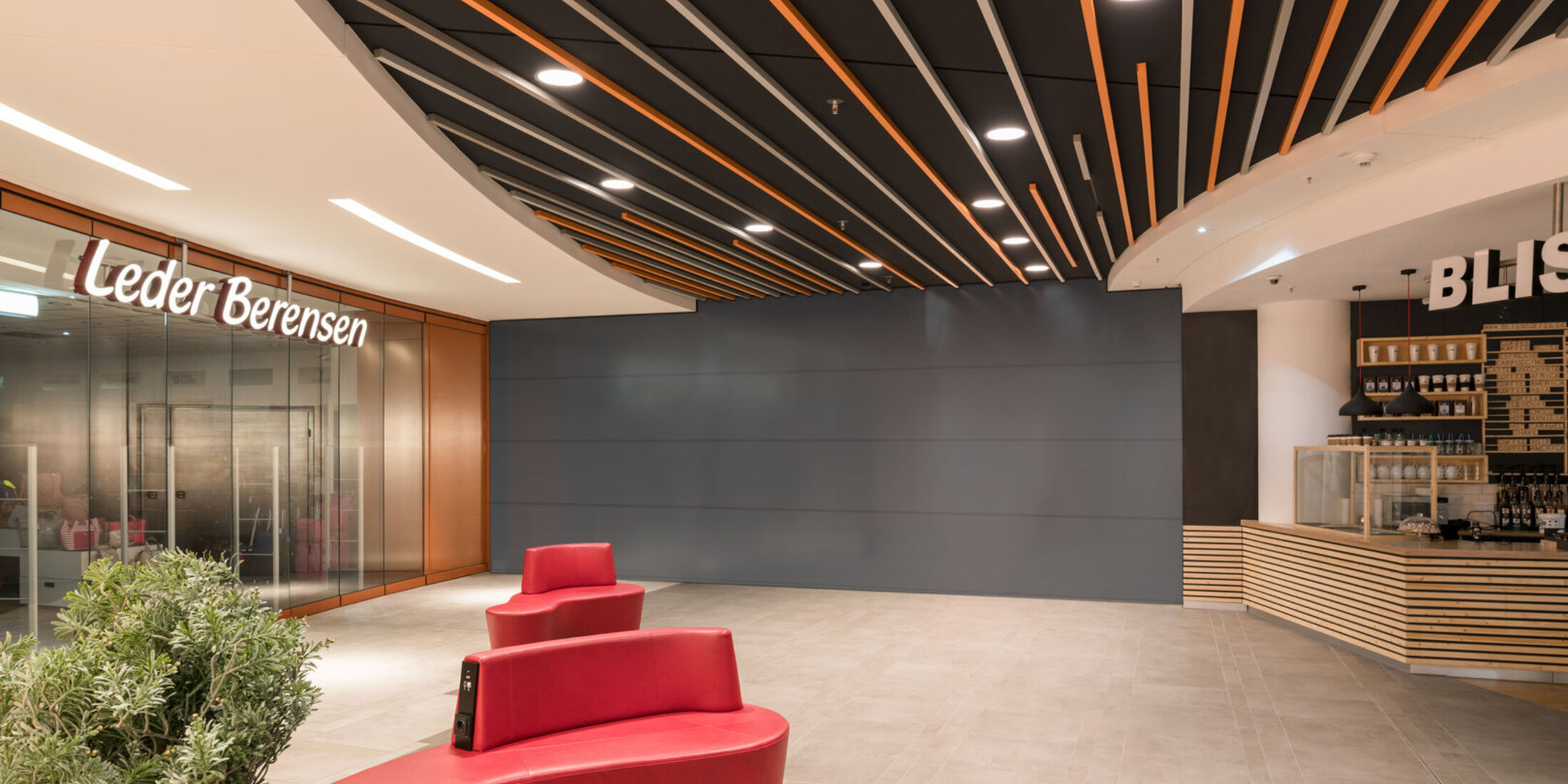

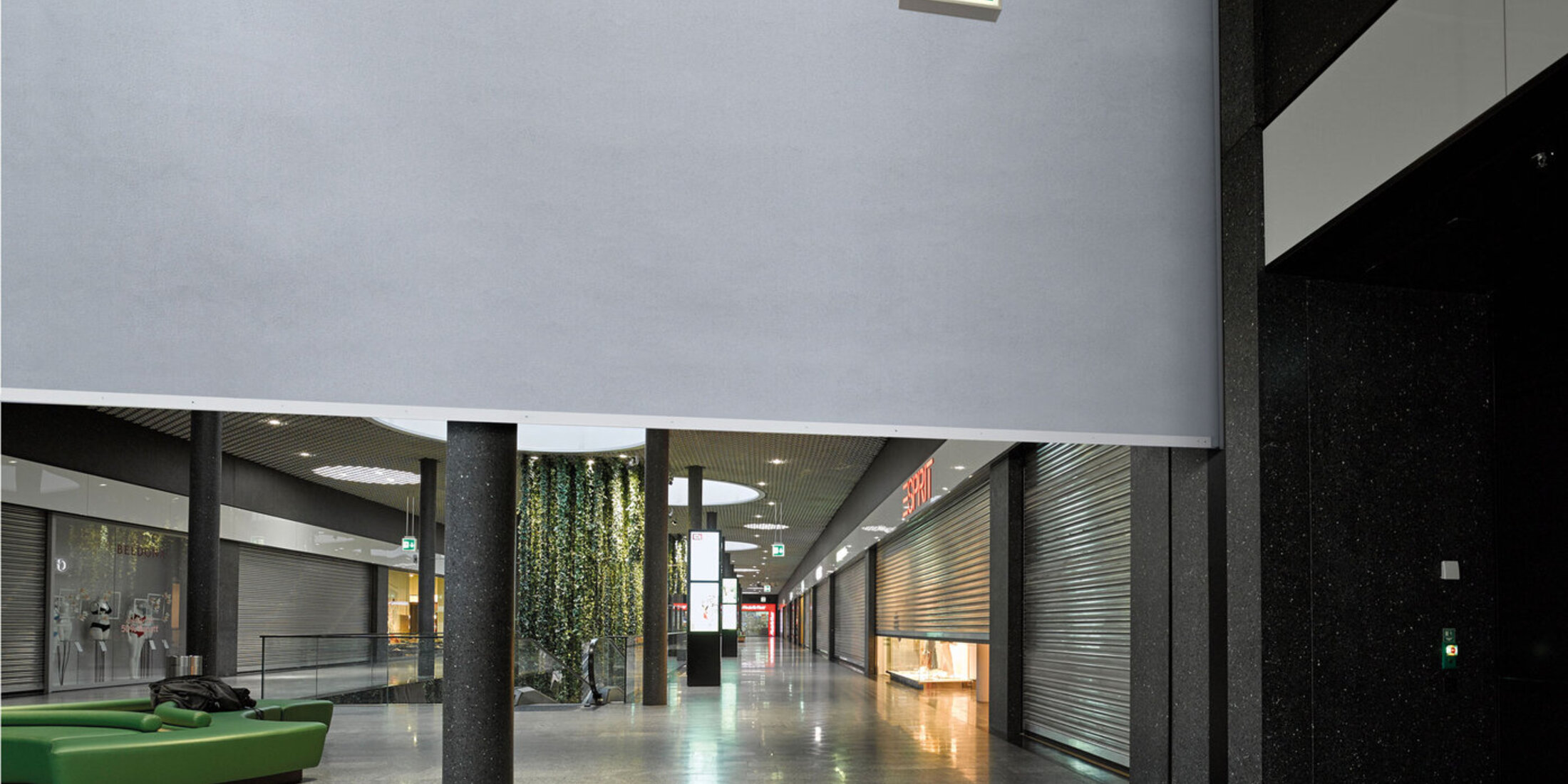

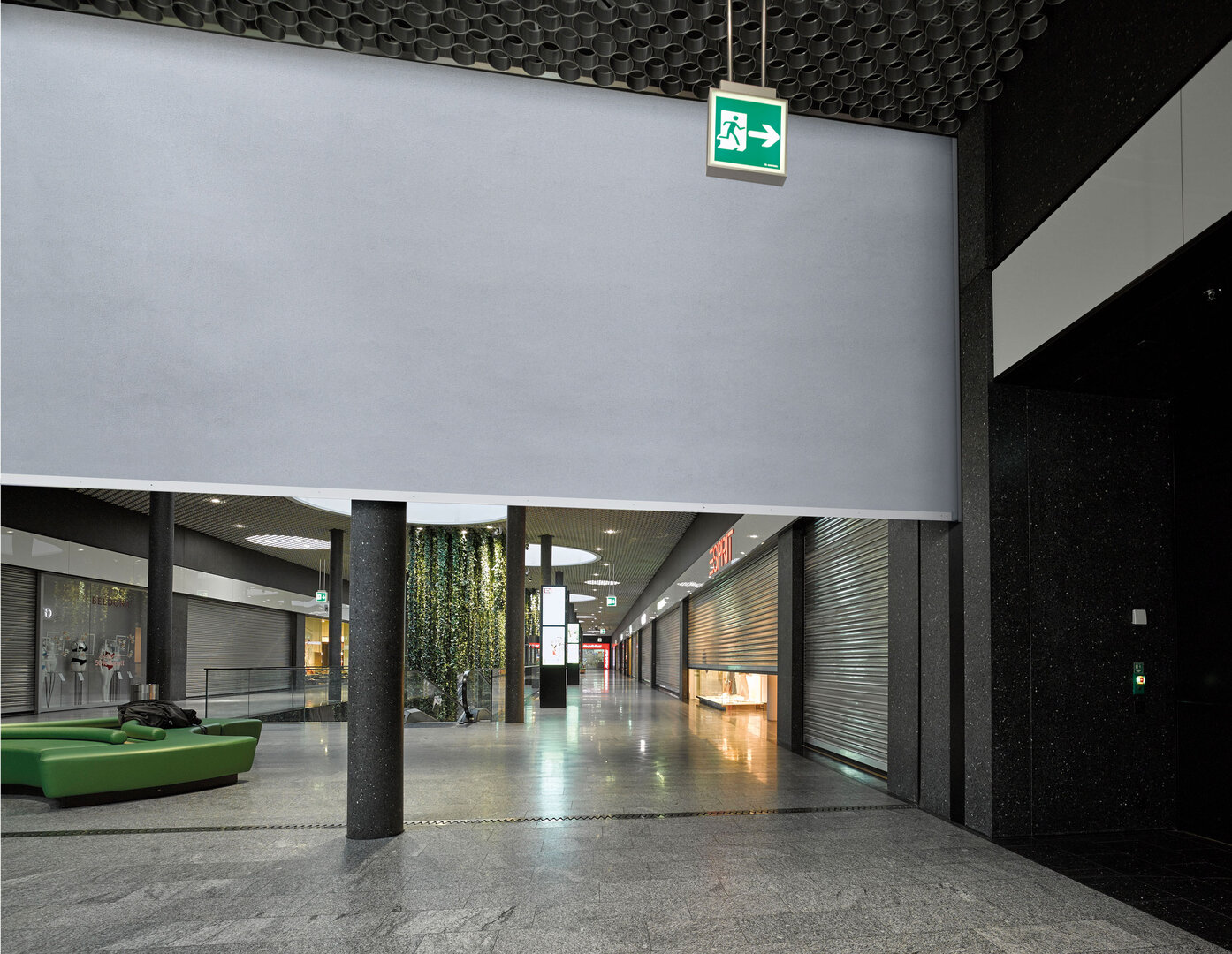

Brandschutzvorhänge
Der textil-flexible Feuerschutzabschluss kombiniert innovative Technik mit maximaler Sicherheit. Das System überzeugt durch seine funktionale Bauweise nach dem „Gravity Fail Safe“-Prinzip: Im Brandfall schließt es zuverlässig und kontrolliert allein durch Schwerkraft – unabhängig von externer Energieversorgung.
Die Produkte sind nach den europäischen Produktnormen EN 16034 und EN 13241 geprüft und zertifiziert. Damit erfüllen sie alle Anforderungen an den modernen Brandschutz und können ohne zusätzliche landesspezifische Zulassungen europaweit eingesetzt werden.
Ihre Vorteile auf einen Blick
- Geprüfte Sicherheit: Zertifizierung nach EN 16034 und EN 13241
- Zuverlässiges Schließsystem: „Gravity Fail Safe“-Prinzip – energieunabhängig und geschwindigkeitsgeregelt
- Hoher Schutz im Brandfall:
- Raumabschluss (E): Verhindert Feuerdurchtritt für 30, 60, 90 oder 120 Minuten
- Strahlungsminderung (EW): Reduzierte Hitzestrahlung auf der feuerabgewandten Seite
- Isolation (EI): Keine Übertragung von Flammen oder Hitze, zusätzlicher Schutz durch Hitzebarriere
- Flexibel einsetzbar: Geeignet für Objektbau, Industrieanlagen und öffentliche Gebäude
Mit dieser Kombination aus zertifizierter Sicherheit, einfacher Integration und bewährter Technik bietet der textil-flexible Feuerschutzabschluss eine zukunftssichere Lösung für höchste Anforderungen im Brandschutz.
Konstruktion

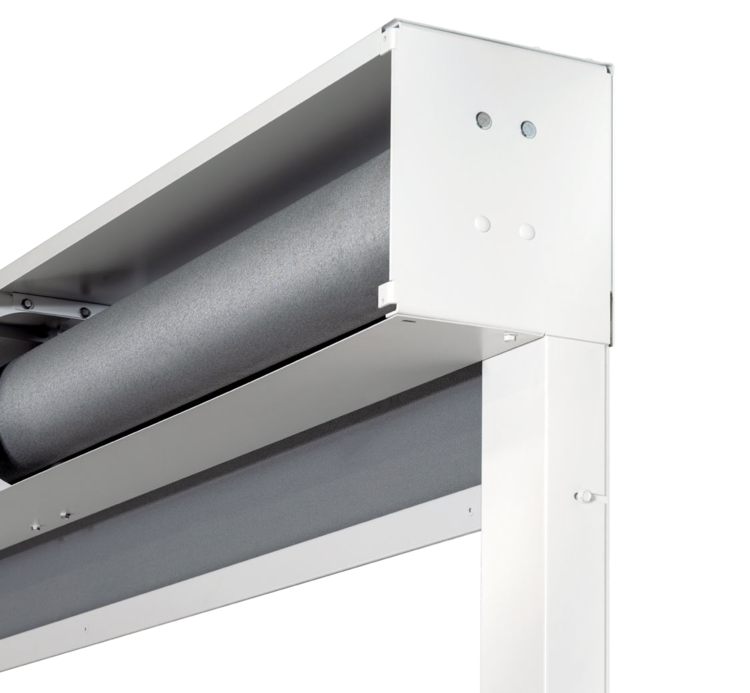

Der textil-flexible Feuerschutzabschluss überzeugt nicht nur durch geprüfte Sicherheit, sondern auch durch seine platzsparende Bauweise und eine intelligente Steuerungseinheit. Mit schlanken Führungsschienen und kompaktem Wellengehäuse fügt sich das System unauffällig in jede Architektur ein – ideal für den Einsatz in Decken oder Wandbereichen.
Dank der integrierten Steuerung mit Feststellanlage, vorkonfektionierter Technik und verdeckt liegenden Magnetkontakten ist eine schnelle und servicefreundliche Montage möglich. Zudem können alle sichtbaren Komponenten farblich flexibel angepasst werden.
Ihre Vorteile auf einen Blick:
- Platzsparendes Design: Schmale Führungsschienen und kompaktes Wellengehäuse – unauffällig integrierbar
- Intelligente Steuerung: Serienmäßig mit Feststellanlagensteuerung FSA-FLEXControl ausgestattet, kompatibel mit Brandmeldezentralen
- Schnelle Montage: Vorkonfektionierte Verkabelung und verdeckt eingebaute Magnetkontakte für einfache Installation
- Flexible Gestaltung: Oberflächen serienmäßig verzinkt, optional in RAL-Farben oder Sonderfarben erhältlich
- Hohe Zuverlässigkeit: Automatische Schließung bei Rauch- oder Brandentwicklung, unterstützt durch optische/thermische Melder
Mit dieser Kombination aus funktionalem Design und moderner Technik bietet der Feuerschutzabschluss maximale Sicherheit und fügt sich gleichzeitig harmonisch in das Gebäudekonzept ein.
Sicherheit

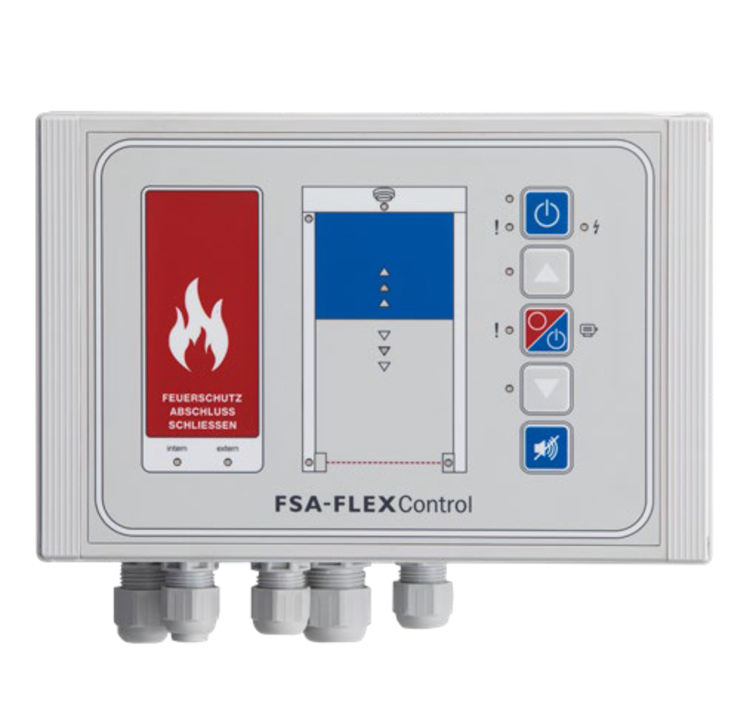

Feststellanlagenzentrale FSA-FLEX- Control (ohne Notstromversorgung)
Die FSA-FLEXControl ist eine nach DIBt zugelassene Feststellanlagenzentrale mit Netzgerät, Handtaster, Alarmspeicher und Resettaster. Sie steuert textil-flexible Feuerschutzabschlüsse zuverlässig an und bietet Schutz nach IP54.

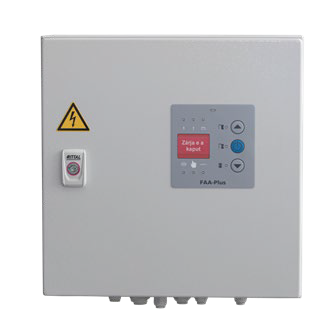

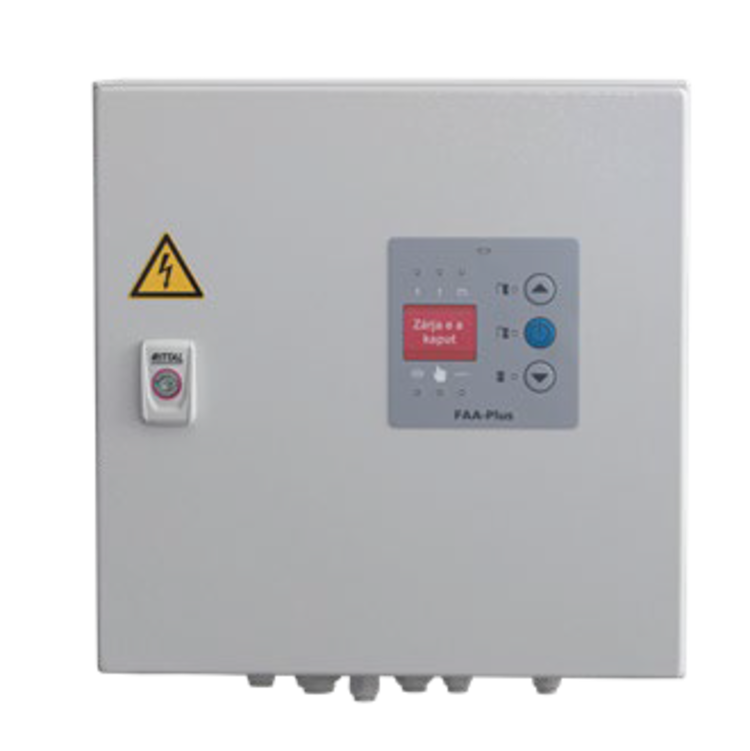

Feststellanlagenzentrale FAA-Plus (mit Notstromversorgung)
Die FAA-Plus vereint Energieversorgung, Akkupufferung, Visualisierung und Brandmelderauswertung in einem Gerät. Dank Notstromversorgung bleibt der Feuerschutzabschluss auch bei Stromausfall offen und funktionsfähig.

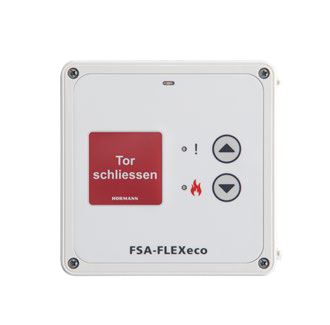

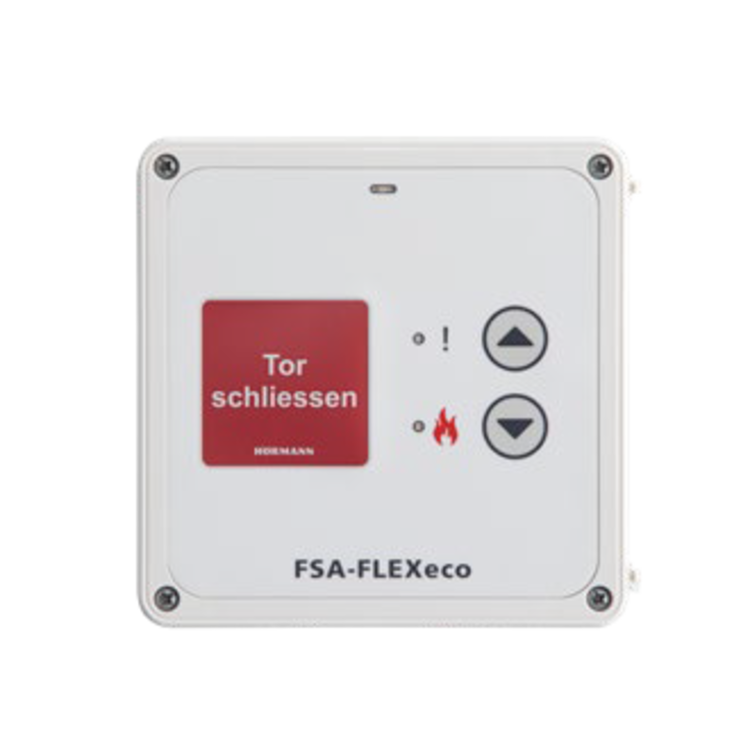

Motorsteuerung FSA-FLEXeco (ohne Notstromversorgung)
Die FSA-FLEXeco ist eine kompakte und kostengünstige Motorsteuerung für Länder ohne DIBt-Pflicht. Sie ermöglicht bequemes Öffnen und Schließen sowie eine sichere Schließung im Brandfall.

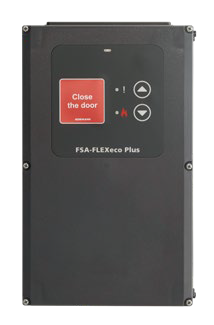

Motorsteuerung FLEXeco Plus (mit Notstromversorgung)
Die FLEXeco Plus kombiniert die Funktionen der FSA-FLEXeco mit Akkupufferung. Dadurch ist die Offenhaltung des Feuerschutzabschlusses auch bei Stromausfall sichergestellt.

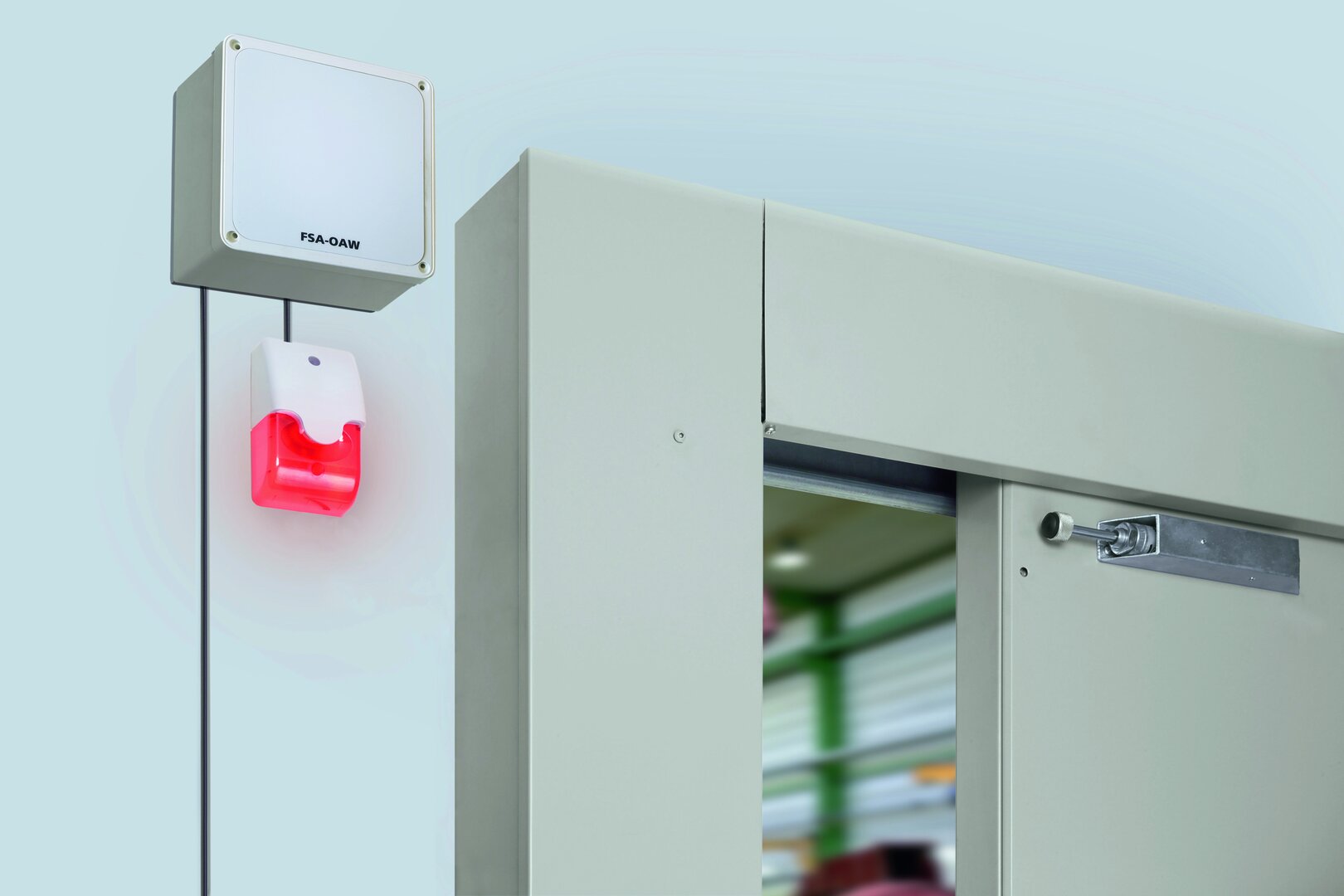

Optisch-akustische Warnanlage
Alle Steuerungs- und Feststellanlagen enthalten serienmäßig ein akustisches Warnsignal. Optional ist eine optisch-akustische Warnanlage mit Blitzleuchte nach DIN EN 14600 erhältlich.

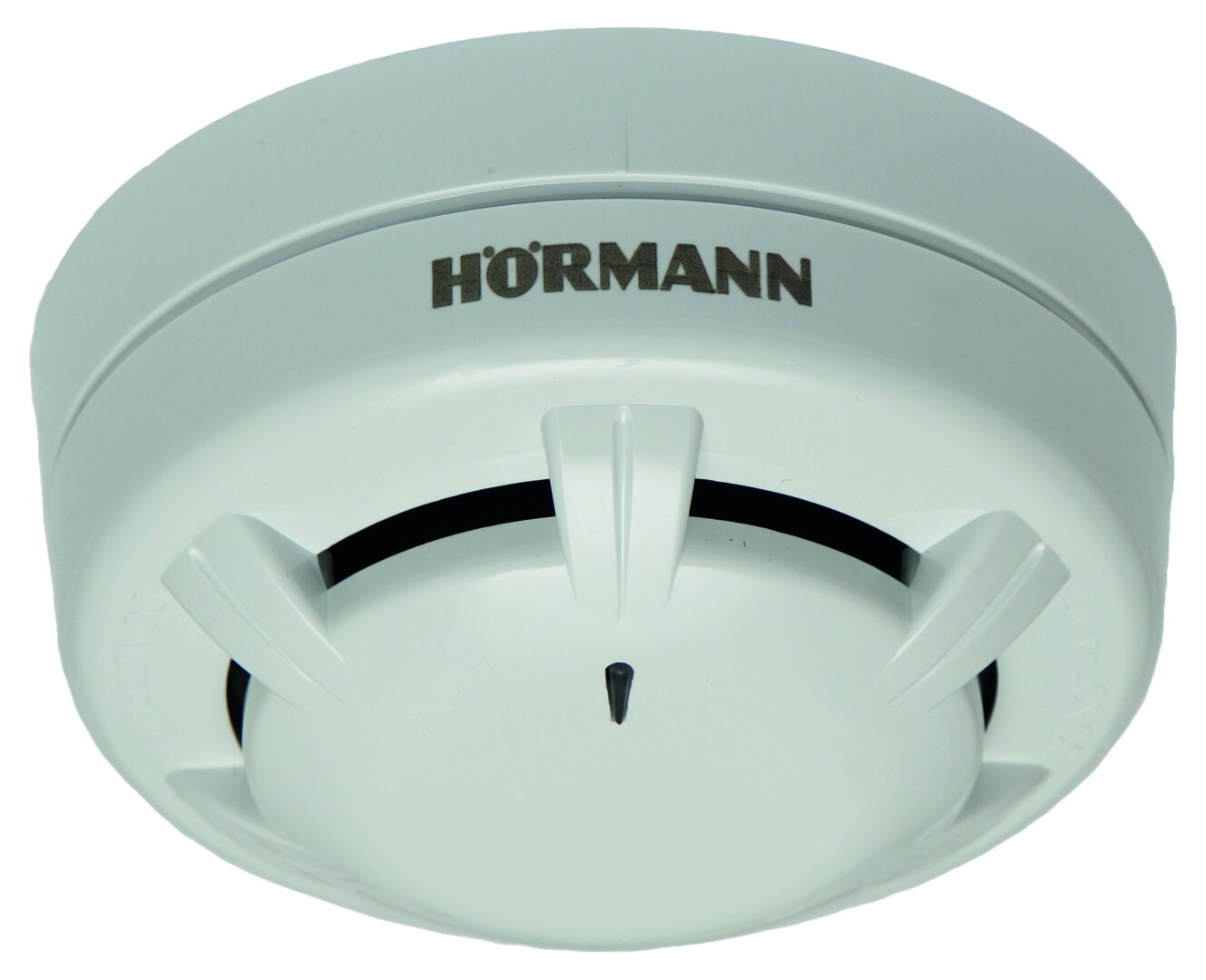

Optischer Brandmelder H-RM-4070
Der H-RM-4070 arbeitet nach dem Streulichtprinzip und erkennt Rauch zuverlässig über ein breites Spektrum. Sein flaches Design und geprüfte Qualität nach EN 54-7 machen ihn zum Standard-Brandmelder der Systeme.

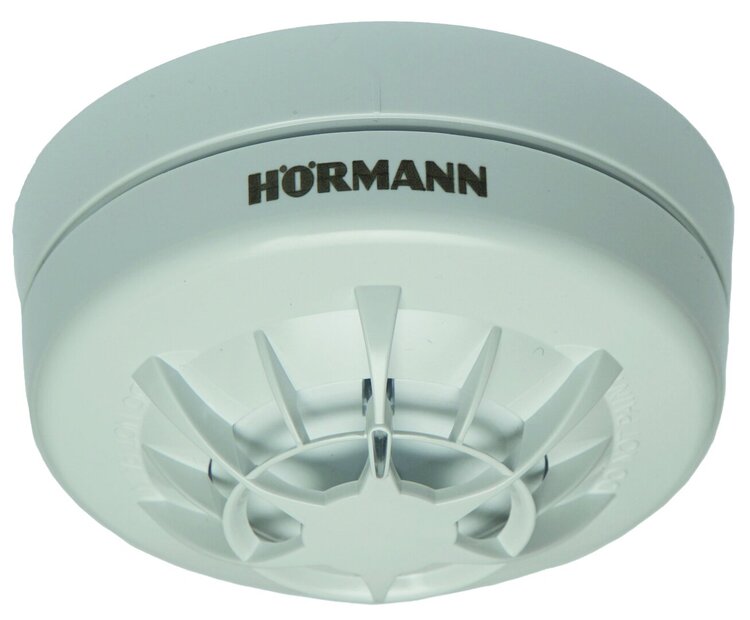

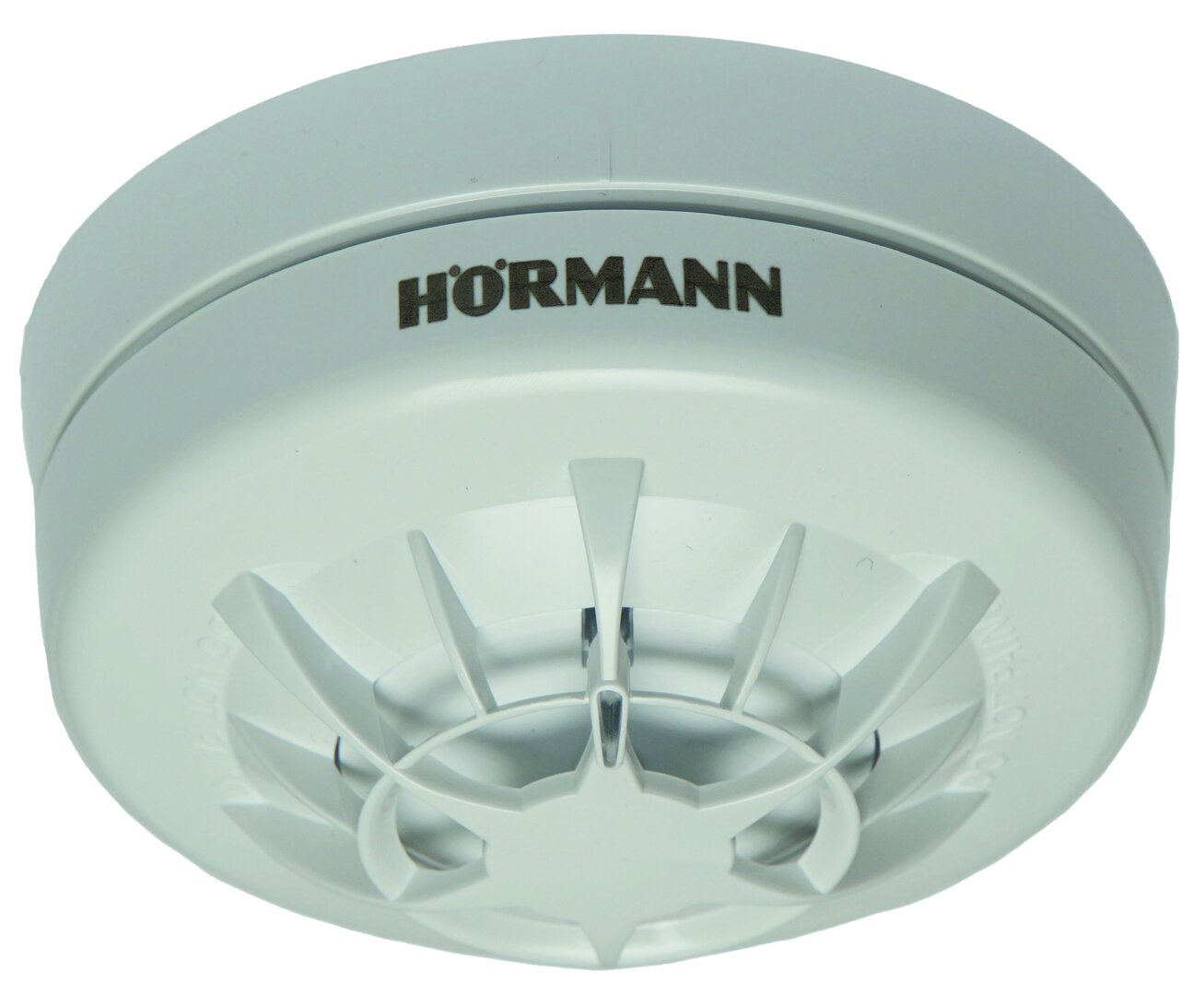

Thermomelder H-TM-4070
Der H-TM-4070 misst kontinuierlich die Umgebungstemperatur und löst bei Überschreiten des Grenzwerts sicher aus. Er ist nach EN 54-7 zugelassen und bietet zuverlässigen Brandschutz.
Größen und Einbaudaten
| Maße | ||||
|---|---|---|---|---|
| E30, E60, E90, E120 Raumabschluss |
Breite (mm) | 1.000 – 5.500 | ||
| Höhe (mm) | 2.000 – 5.310 | |||
| EW30, EW60 Strahlungsminderung |
Breite (mm) | 1.000 – 5.500 | ||
| Höhe (mm) | 2.000 – 5.310 | |||
| EW90 Strahlungsminderung |
Breite (mm) | 1.000 – 3.500 | ||
| Höhe (mm) | 2.000 – 2.500 | |||
| EI₂30 Isolierung |
Breite (mm) | 1.000 – 5.500 | ||
| Höhe (mm) | 2.000 – 5.005 | |||
| Schließzyklen E, EW und EI | C2 | 10.000 | ||

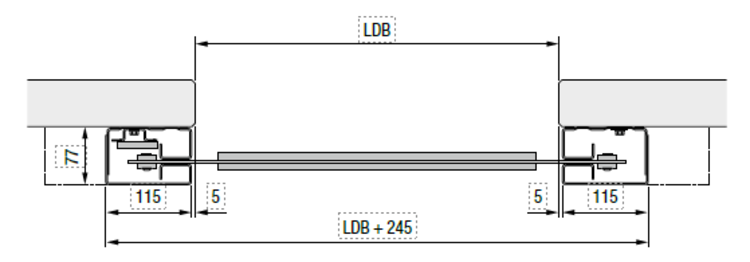

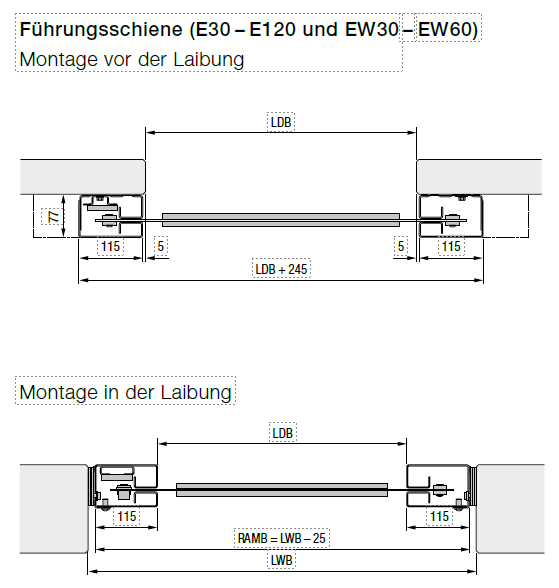

| Führungsschiene | Material / Oberfläche | Stahl verzinkt, optional in RAL nach Wahl | ||

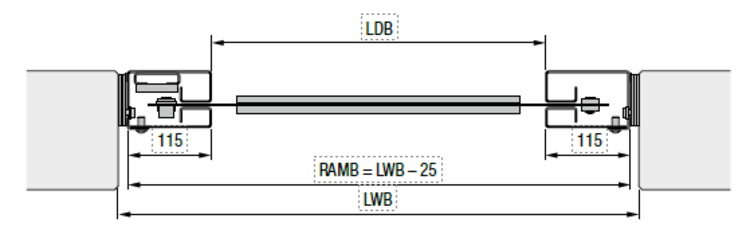

| Maße B × H (mm): E30 – 120 und EW30 – 60 Klassifizierung | 115 × 70 | |||

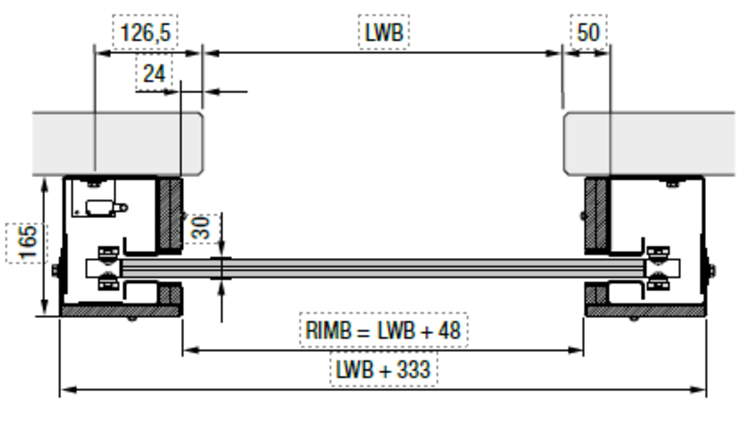

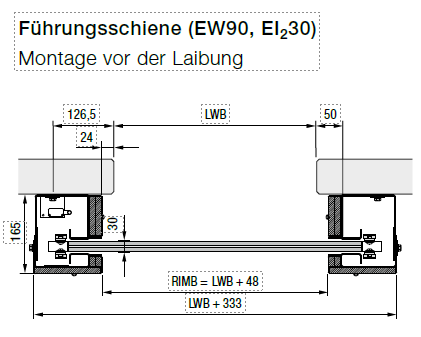

| Maße B × H (mm): EW90 und EI₂30-Klassifizierung | 143 × 164 | |||

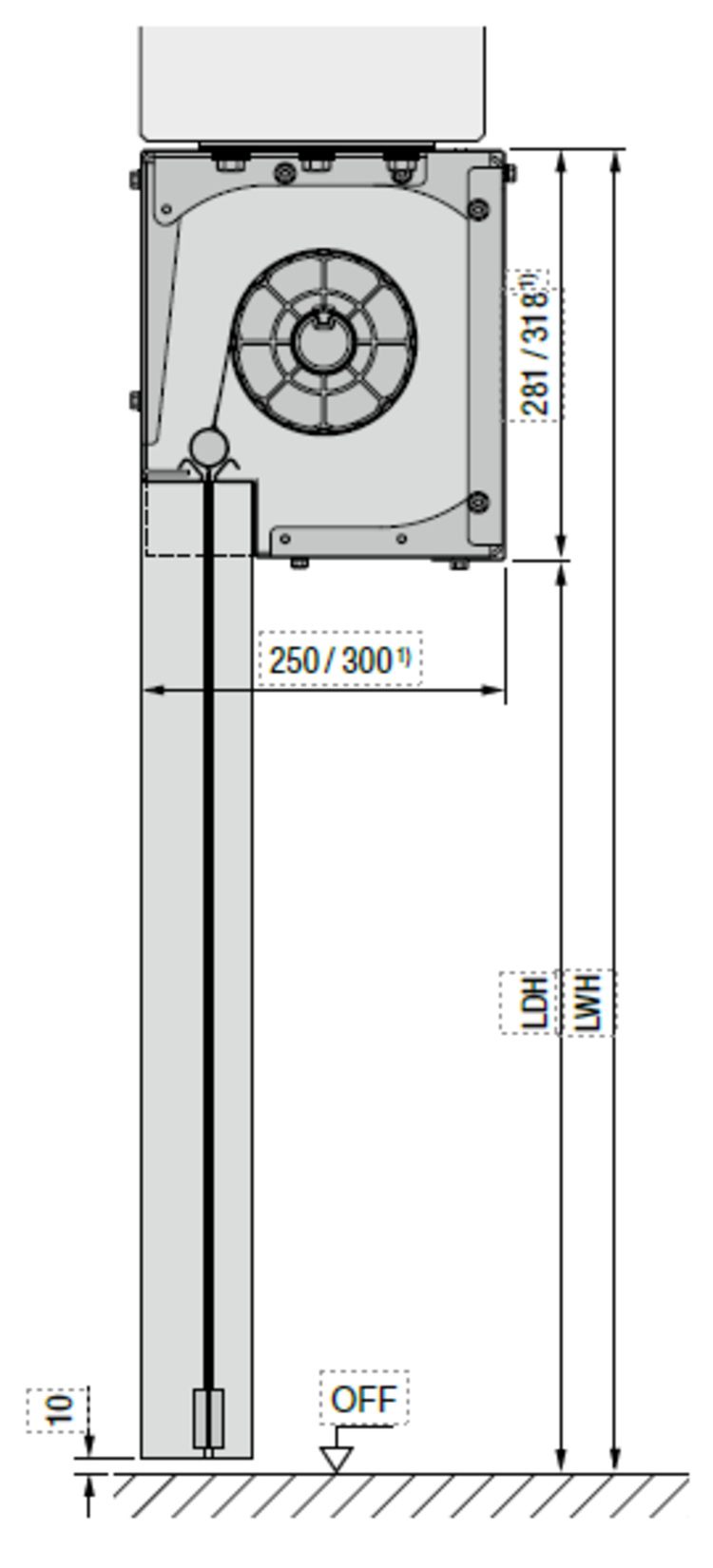

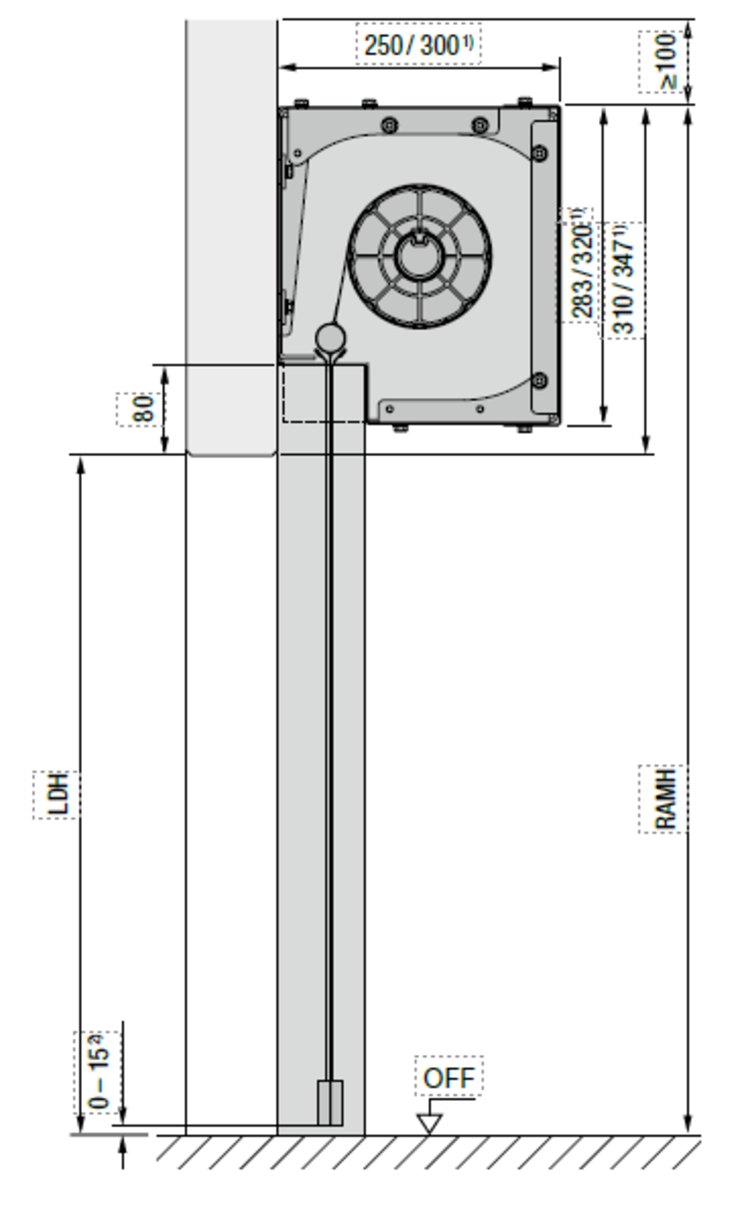

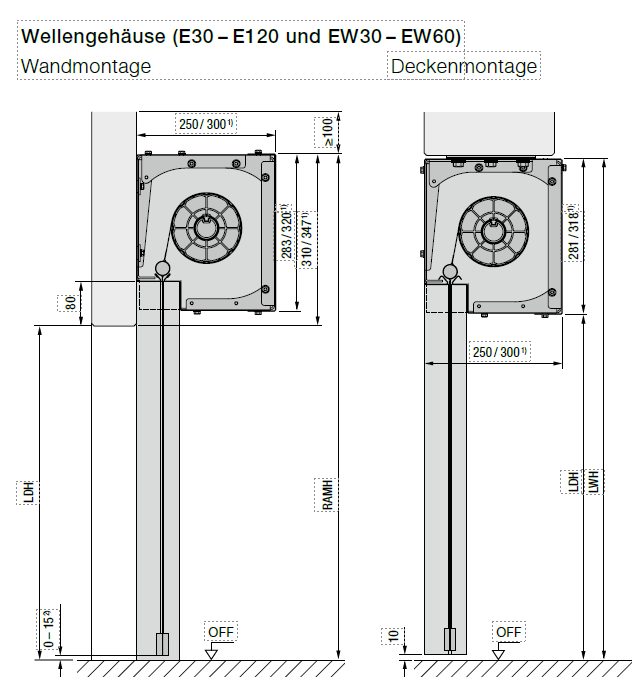

| Wellengehäuse | Material / Oberfläche | Stahl verzinkt, optional in RAL nach Wahl | ||
| Maße B × H (mm): E30 – 120 und EW30 – 60 Klassifizierung | ||||
| – Vorhanghöhe ≤ 3500 mm | 250 × 283 | |||
| – Vorhanghöhe > 3500 mm | 300 × 320 | |||

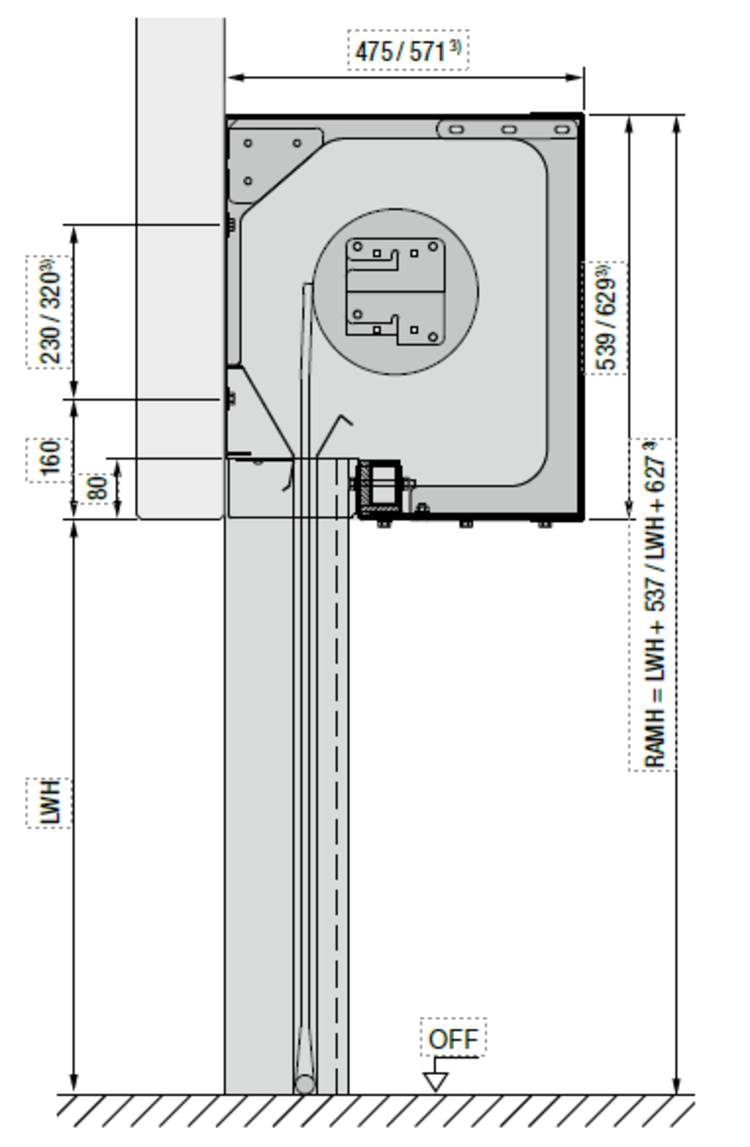

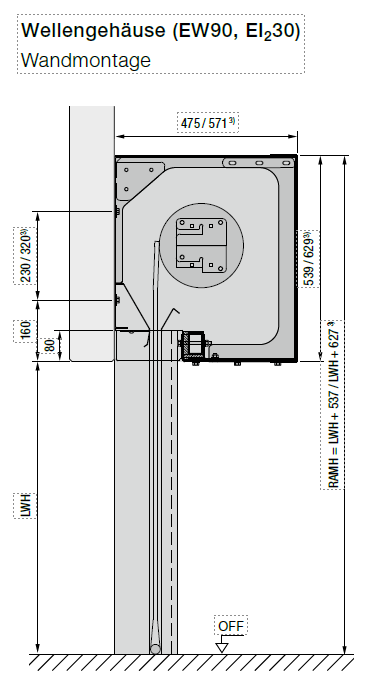

| Maße B × H (mm): EW90 und EI₂30-Klassifizierung | ||||
| – Kastengröße LWH 3000 mm | 475 × 539 | |||
| – Kastengröße LWH ≥ 3000 mm | 571 × 629 |

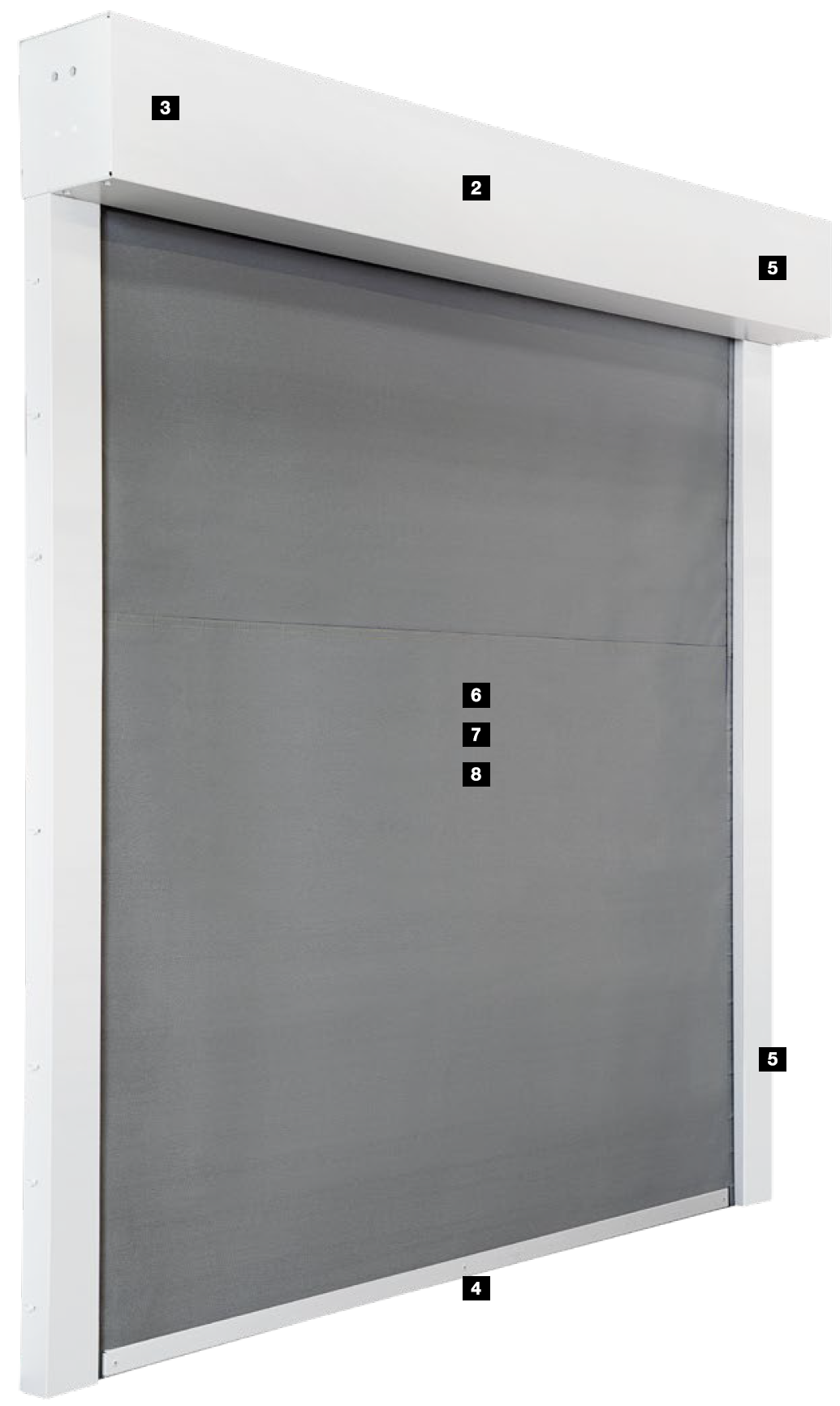

Details
1 Führungsschienen
2 Wellenverkleidung
3 Integrierter Rohrmotor
4 Abschlussleiste
- massive Abschlussleiste als Schließgewicht schließt das Tor mechanisch bei Stromausfall, Rauchdetektion oder bei Auslösung bzw. Bedienung von Hand
- serienmäßig verzinkt, beschichtet RAL 9002
- optional in RAL nach Wahl

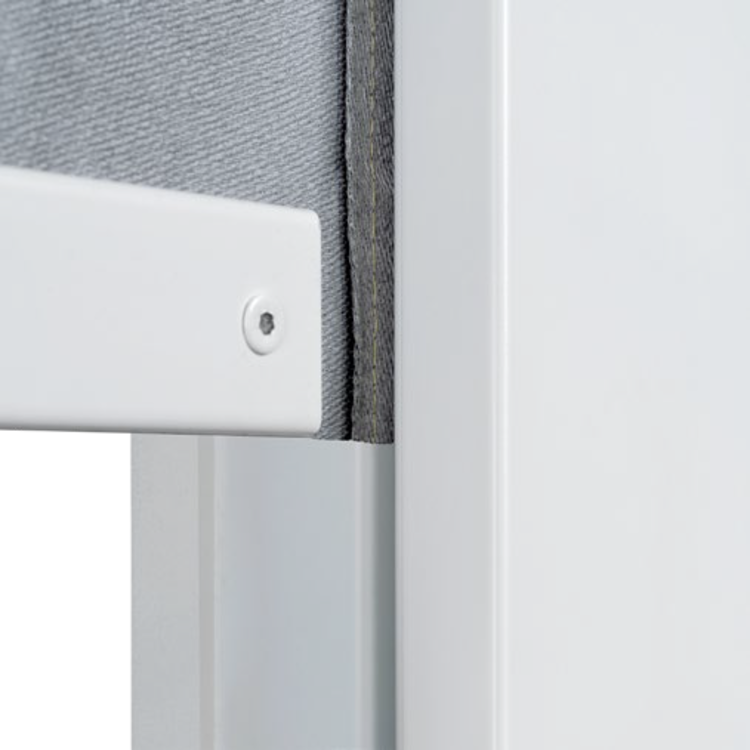

5 Magnetkontakteinheit
- serienmäßig verdeckt liegende Magnetkontakte für schnelle Einlernfahrt
- nicht sichtbar in Führungsschiene integriert
- EW90 / EI230: Endlagenschaltung durch Spiegelreflexschranken
6 Behangart E30 – E120
- hellgraues Glasfilament-Gewebe
- eingearbeiteter V4A-Draht
- feuerhemmende aluminiumpigmentierte Polyurethan-Beschichtung
- Konfektionierung nach Aufmaß
- Gewicht: 690 g/m2
- Materialstärke: 0,54 mm
7 Behangart EW30 – EW60
- anthrazitfarbenes Glasfilament-Gewebe
- eingearbeiteter V4A-Draht
- beidseitige feuerhemmende Silikon-Beschichtung
- Konfektionierung nach Aufmaß
- Gewicht: 1750 g/m2
- Materialstärke: 1,50 mm
8 Behangart EW90 und EI230
Hinweis:
Bei textil-flexiblen Systemen mit Isolation (EI) wird serienmäßig eine Anflanschmotoreinheit verbaut.
Optional ist, zum Beispiel beim Einbau in der Laibung, eine integrierte Rohrmotoreinheit erhältlich.
