Schiebetor SST E - Economy
Aluminium - robust und vielfältig
Mit einem Gewicht von 2,7 g/cm³ hat Aluminium nur ein Drittel des Gewichts von Stahl. Dadurch sind sowohl Lauf- und Tragrollen als auch der Antrieb einer wesentlich geringeren Belastung ausgesetzt. Dank seiner glatten, sauberen Oberflächenstruktur erlaubt Aluminium eine qualitativ hochwertige Farbbeschichtung. Aluminium ist nahezu 100 % wiederverwendbar (einschmelzbar) und leistet somit einen wertvollen Beitrag zum Schutz der Umwelt.
- Geschraubte Rahmenkonstruktion aus Aluminium (Laufschiene und Rahmen siehe Maßtabelle).
- Torflügel mit Kämpfern in Rahmenstärke. Füllungen werden in die Segmente eingesetzt.
- Bodenfreiheit 100 mm: Torhöhe wird standardmäßig inkl. Bodenfreiheit angegeben.
- Maximaler Stababstand von 120 mm zur erhöhten Sicherheit.
- Innenliegende Rollenführung im Obergurt.
- Innenliegende Laufrollen.
- Verbindung von vorderem und hinterem Laufrollenstation (Stahl).
- Zentrische Zahnstange im Laufschienenprofil integriert, somit gegen Witterungseinflüsse und Verschmutzung geschützt.
- Einlauf- und Haltepfosten mit Grundplatte in einfacher und doppelter Ausführung.
- Max. 250 Zyklen/Tag.
- Optisch und technisch kombinierbar mit weiteren Produkten aus unserem Sortiment (Gehtür, Zaun, Briefkasten u.v.m.).
Füllungen
Maßtabelle
Das freitragende steinau Schiebetor ist standardmäßig in den Höhen 1.000, 1.250, 1.500, 1.800, 2.000, 2.250 und 2.500 mm lieferbar.
| Pfostenlichte | Torflügellänge | Laufschiene | Kämpfer | Obergurt | Haltepfosten | Einlaufpfosten | |
|---|---|---|---|---|---|---|---|
| 3.000 | 4.400 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 4.000 | 5.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 5.000 | 6.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 6.000 | 8.100 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 7.000 | 9.100 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 8.000 | 10.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 9.000 | 11.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 10.000 | 13.100 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach |
Sicherheit

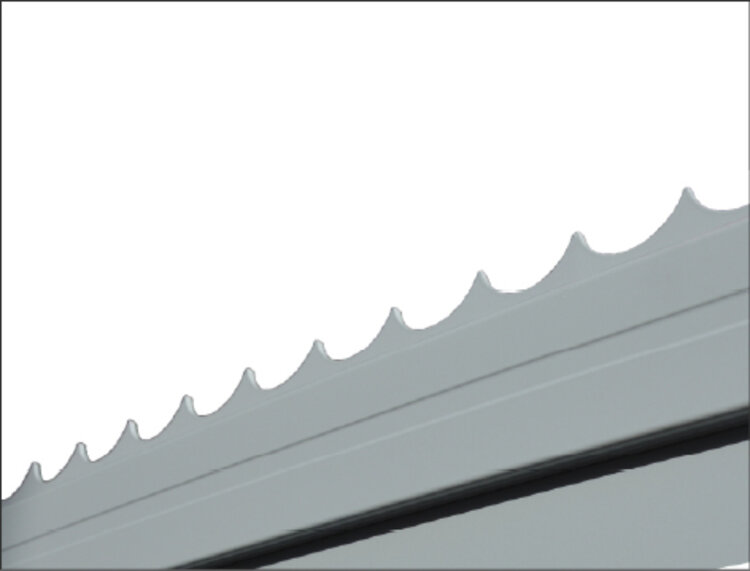

Der geschraubte Aluminium-Rahmen und die auf Wunsch gelieferte Zackenleiste sorgen für ein Maximum an Sicherheit und Schutz. Bei einem Stromausfall wird der Betrieb durch ein integriertes Not-Akku-Paket gewährleistet. Manuell betriebene Tore sind zusätzlich mit einem speziell für Schiebetore entwickelten Schloss ausgestattet. Alle Produkte werden nach dem neuesten Stand der CE-Vorgaben und der Torproduktnorm EN 13241-1 hergestellt. Für besonders sensible Bereiche stehen zusätzliche Ausstattungsvarianten zur Verfügung, wie das PRO Safety Plus, eine berührungslose Kontaktleiste, die Hindernisse vor einer Kollision frühzeitig erkennt.
Das Antriebssystem
Das Antriebssystem IntraMatic überzeugt durch erstklassige Verarbeitung, schlichtes Design und hohe Stabilität. Der formschöne Antriebspfosten bietet Platz für Antrieb und Steuerungskomponenten und schützt optimal gegen Witterungseinflüsse und Vandalismus. Das integrierte LED-Blinklicht gewährleistet höchste Sicherheit im Durchfahrbereich.
Pfostenlichte: 3 m bis 10 m.
Torgewicht: bis 750 kg.
Einschaltdauer: bis 70 %.
Geschwindigkeit: bis 10,8 m/min.

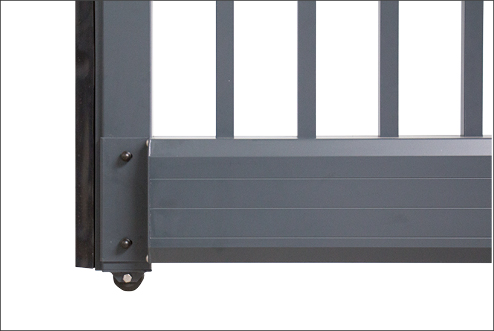

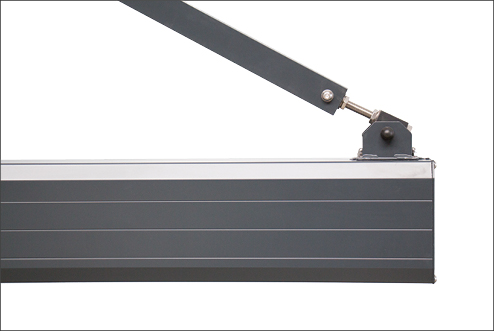

Laufschienen und Rahmen
Schiebetor SST L - Light
- Geschraubte Rahmenkonstruktion aus Aluminium (Laufschiene und Rahmen)
- Der Torflügel ist mit Friesstäben/Kämpfer 80x50 gebaut, dadurch werden die Füllungen in Segmente eingesetzt.
- Bodenfreiheit 100 mm. Torhöhe wird standard inkl. Bodenfreiheit angegeben.
- Der Maximale Stababstand beträgt 110 mm, hier steht die Sicherheit im Vordergrung
- Öffnungsrichtung nach Angabe
Maßtabelle
Das freitragende steinau Schiebetor SST L ist standardmäßig in den Höhen 1.000 bis 1.800 mm lieferbar.
| Pfostenlichte | Einspannlänge | Gesamtlänge | Maße B x H | Obergurt | Zwischensäule | Einlaufpfosten |
|---|---|---|---|---|---|---|
| 3.000 | 1.300 | 4.300 | 133 x 100 | 66 x 60 | 80 x 50 | Einfach |
| 3.500 | 1.300 | 4.800 | 133 x 100 | 66 x 60 | 80 x 50 | Einfach |
| 4.000 | 1.300 | 5.300 | 133 x 100 | 66 x 60 | 80 x 50 | Einfach |
| 4.500 | 1.600 | 6.100 | 133 x 100 | 66 x 60 | 80 x 50 | Einfach |
| 5.000 | 1.600 | 6.600 | 133 x 100 | 66 x 60 | 80 x 50 | Einfach |
| 5.500 | 1.600 | 7.100 | 133 x 100 | 66 x 60 | 80 x 50 | Einfach |
| 6.000 | 1.600 | 7.600 | 133 x 100 | 66 x 60 | 80 x 50 | Einfach |
Angaben in mm
Füllungen
Elf Ausführungen lieferbar
Das steinau Schiebetor SST L ist in elf verschiedenen Ausführungen standardmäßig lieferbar.

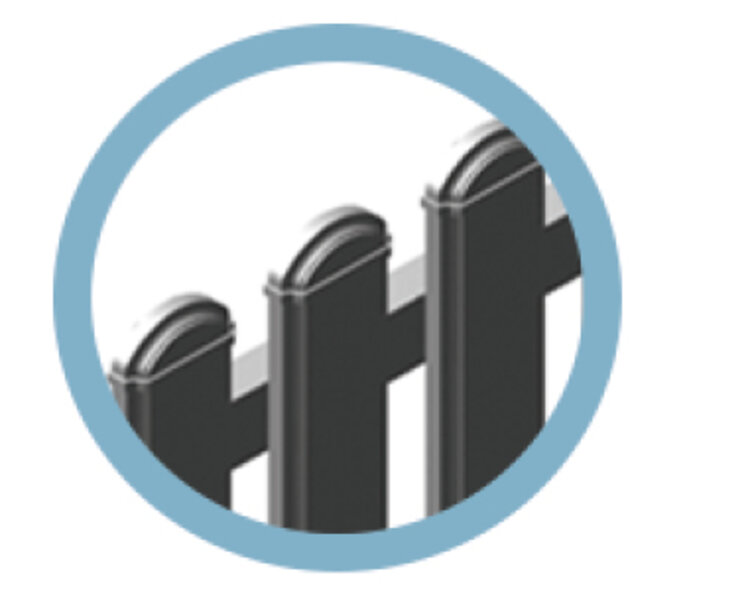

Füllung Profillatte 85 x 20 mm
Wahlweise mit Rund- oder Spitzkappe. Profilabstand ca. 40 - 45 mm

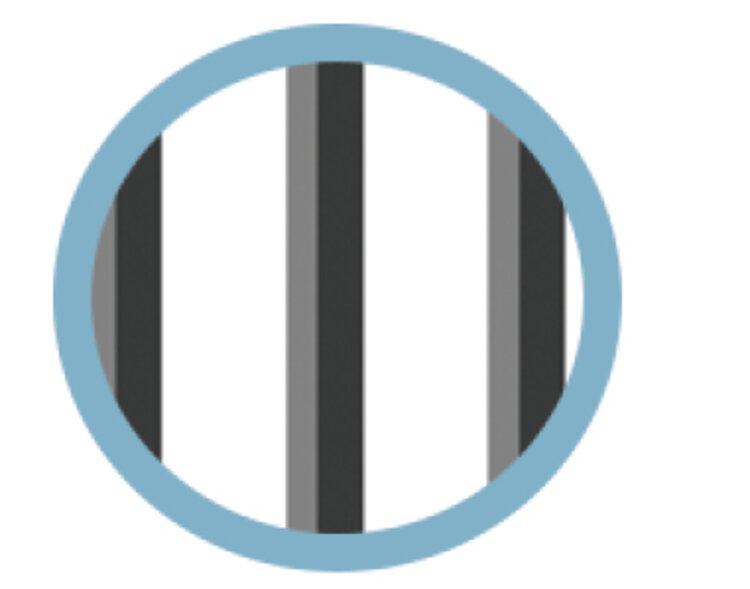

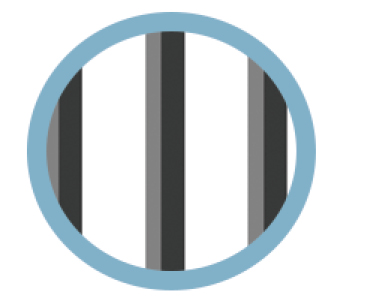

Füllung R-Stab 30 x 20 mm
Zwischenabstand 90 - 110 mm

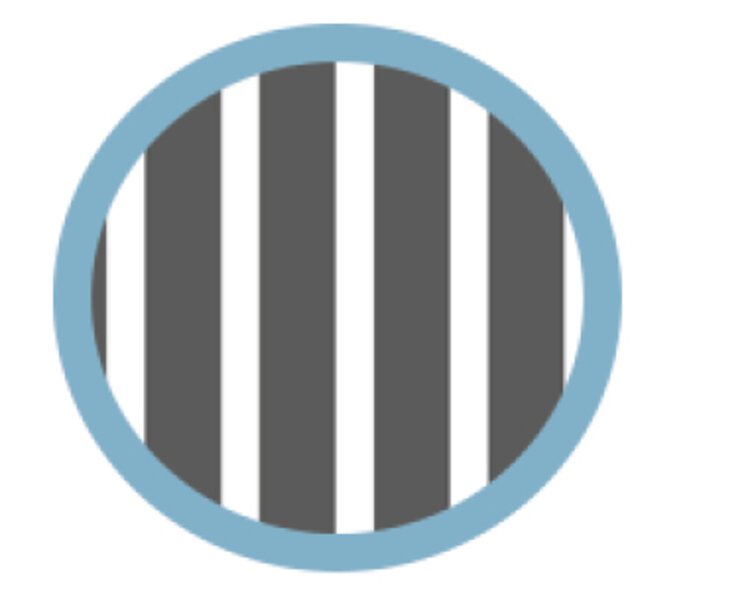

Füllung R-Stab 80 x 20 mm
Zwischenabstand 40 - 50 mm

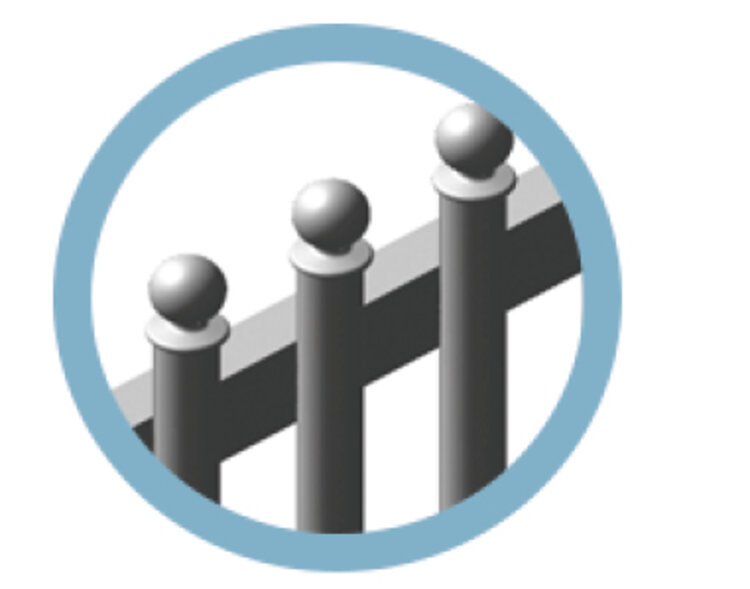

Füllung New Renaissance
Rundpalisade 30 mm, wahlweise auch mit Spitze, Kugel oder Zwiebel. Stabzwischenabstand 60 - 80 mm

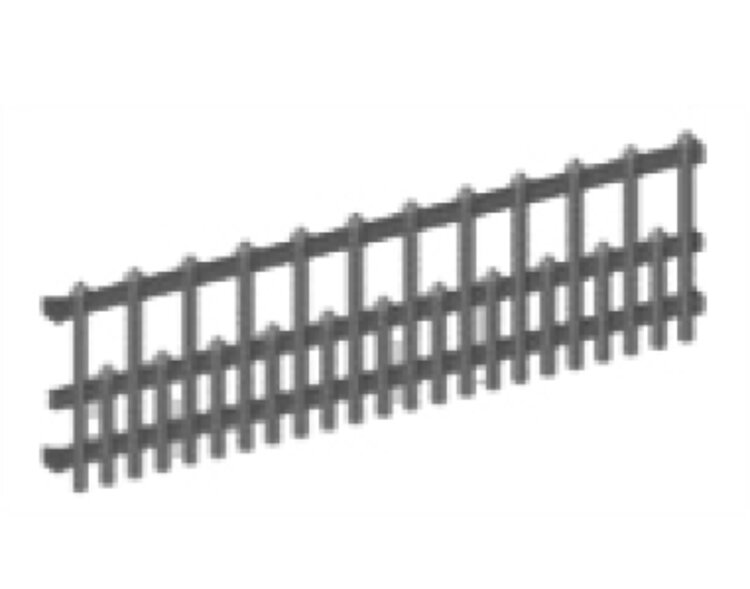

Füllung New Renaissance Doppelstab
Rundpalisade 30 mm, wahlweise auch mit Spitze, Kugel oder Zwiebel. Stabzwischenabstand lange Palisaden 80 - 100 mm, 2. Reihe kurze Palisaden 25 - 35 mm

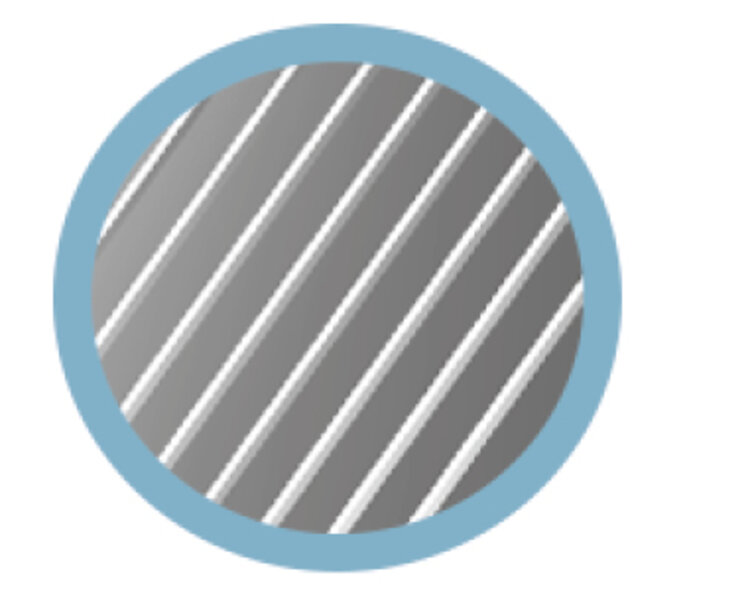

Füllung Diagonale Latte
Latte 80 mm Diagonal 45°. Zwischenabstand 30 - 40 mm

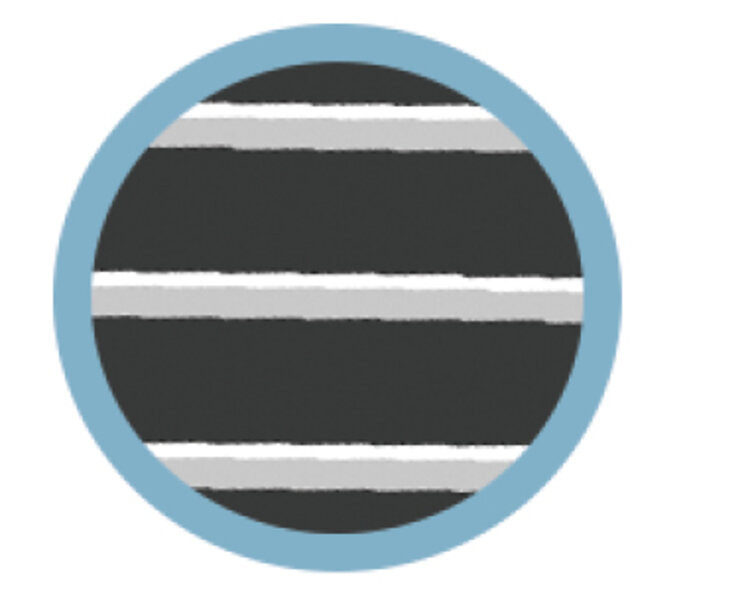

Füllung Waagerechte Latte
80 mm, 120 mm oder 150 mm Lattenabstand 20 - 50 mm

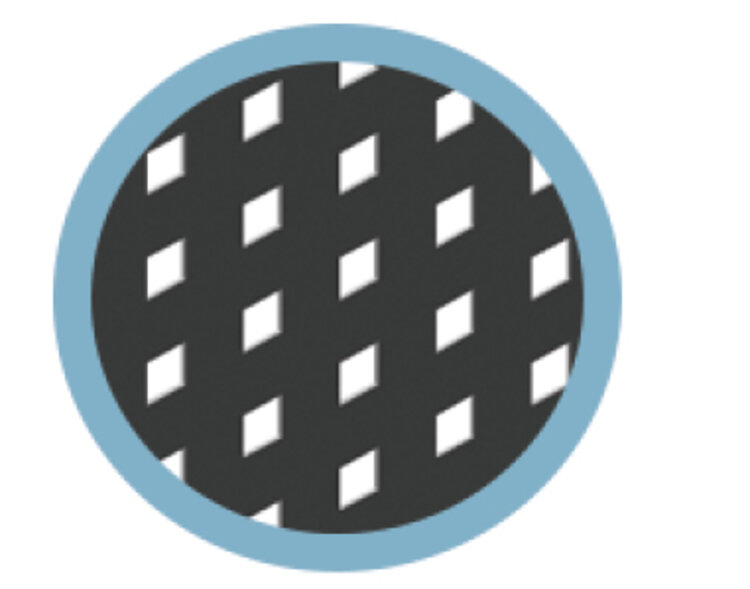

Füllung Lochblech
Blechfüllung 2 mm, im Rahmen eingebaut Lochung: Ø/10, Ø/20, Ø/40
Füllung Glattblech
Glattblech 2 mm, im Rahmen eingesetzt

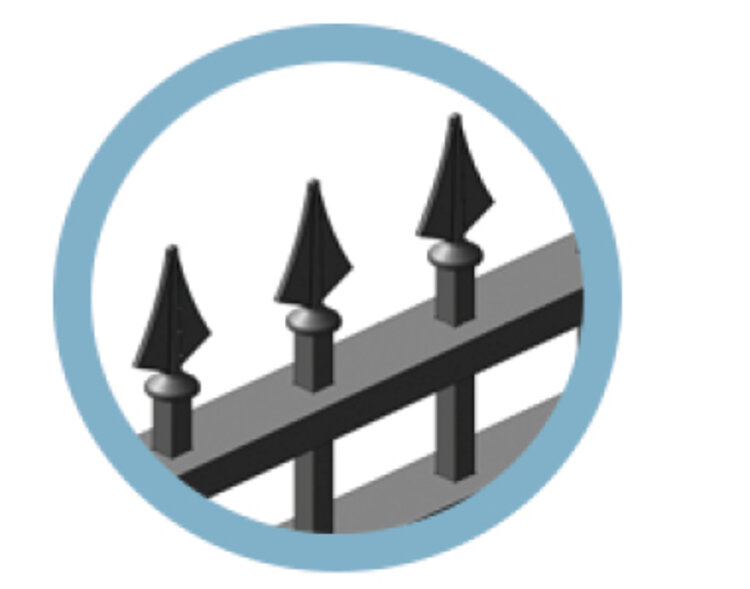

Füllung Classic
Quadratstäbe 15/15 mit Frägerprofil U30/50/30 durchgesteckt und verschweißt. Abschluss Zierspitze mit Kugel; Stababstand ca. 100 mm. Andere Ausführungen auf Anfrage.

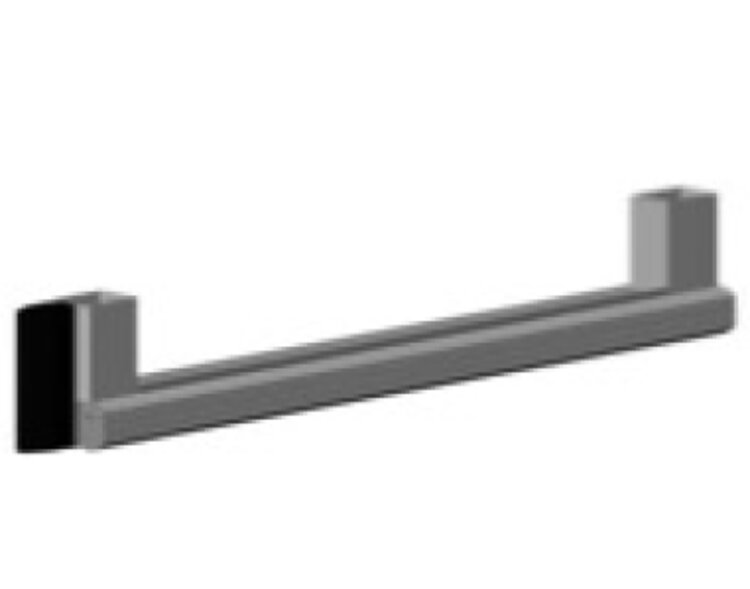

Bauseitige Füllung
Rahmentor für bauseitige Füllung, Zusatzgewicht max. 15 kg/lfm. Ohne Befestigungshalter für bauseitige Füllung.

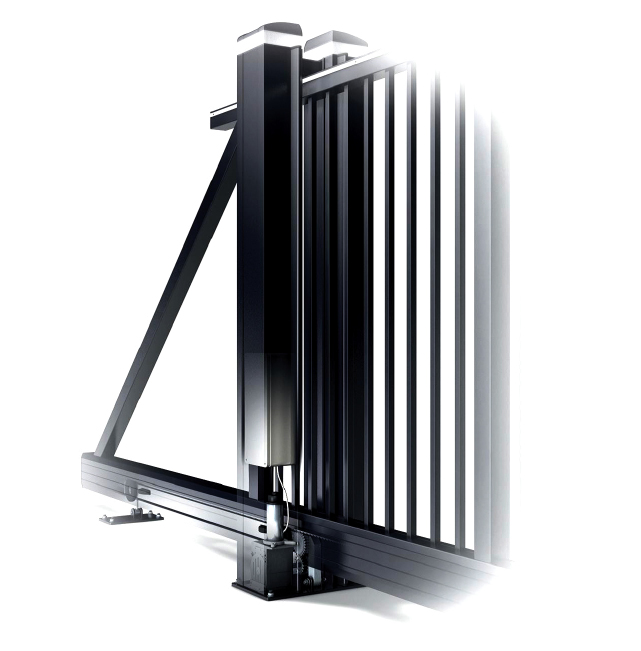

Technik
IntraMatic 1
- Schiebetorantrieb im Haltepfosten
- Integrierte Notentriegelung mit Blinklicht
- Schloss und Schlüssel
- Anschlussspannung 230 V/50 Hz
- Einschaltdauer 30 %
- Laufgeschwindigkeit ca. 17 cm/s
- Max. Torbreite 6 m
- Max. Torgewicht 210 kg
Der Betrieb ist ohne aktive Sicherheitskontaktleisten an den Haupt- und Nebenschließkanten zulässig.

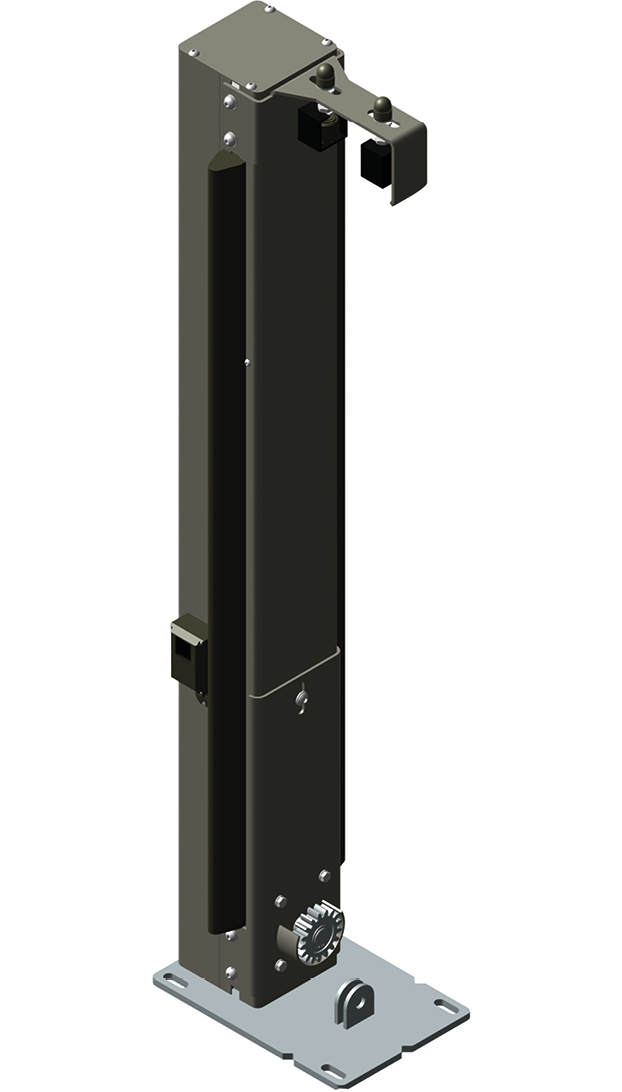

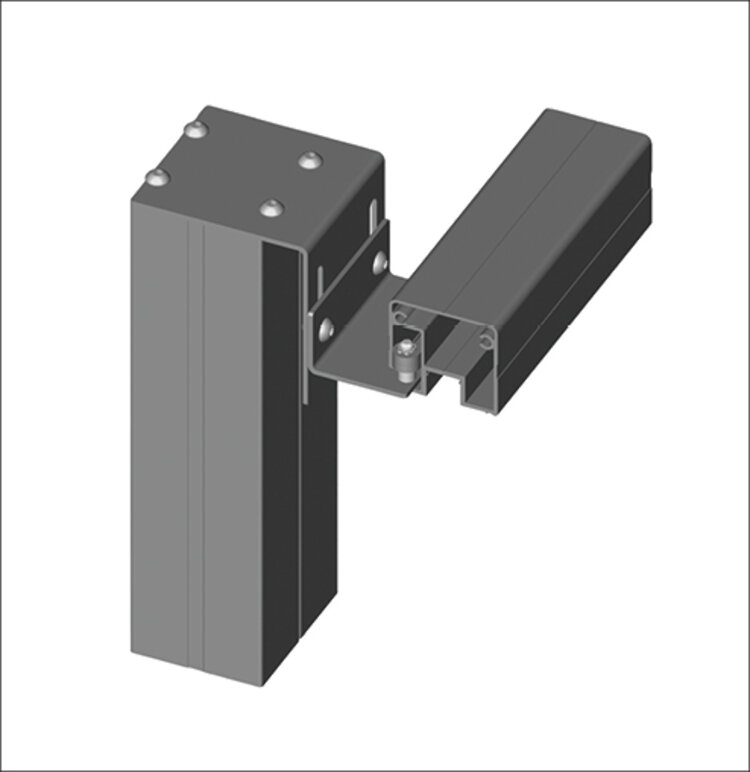

Obere Führung/Rollenhalter
Die obere Führung/der Rollenhalter ist „unsichtbar“ und witterungsgeschützt im Obergurt integriert. Die Ausführung mit wartungsarmen Kugellagern garantiert auch bei widrigen Witterungsbedingungen einen störungsfreien Betrieb.

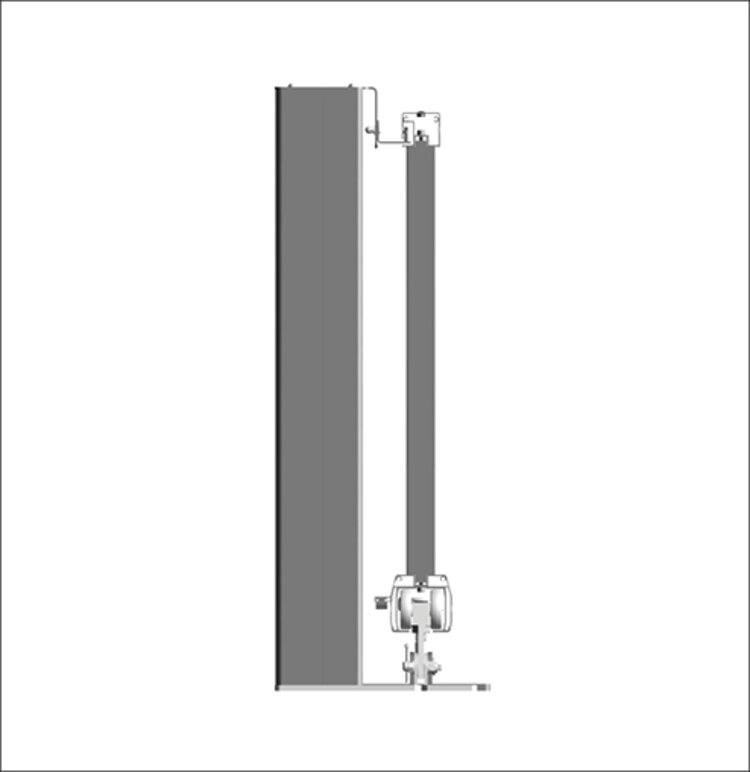

Profiltechnik

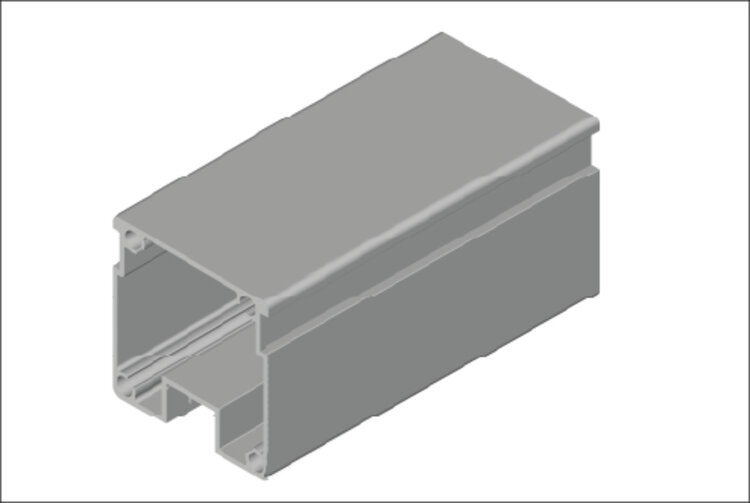

Der statische Rahmen besteht aus hochfestem, stranggepresstem Aluminium. Die speziell für diesen Zweck entwickelten Spezialprofile sind formschlüssig miteinander verschraubt und zeichnen sich somit durch hohe Festigkeit aus.

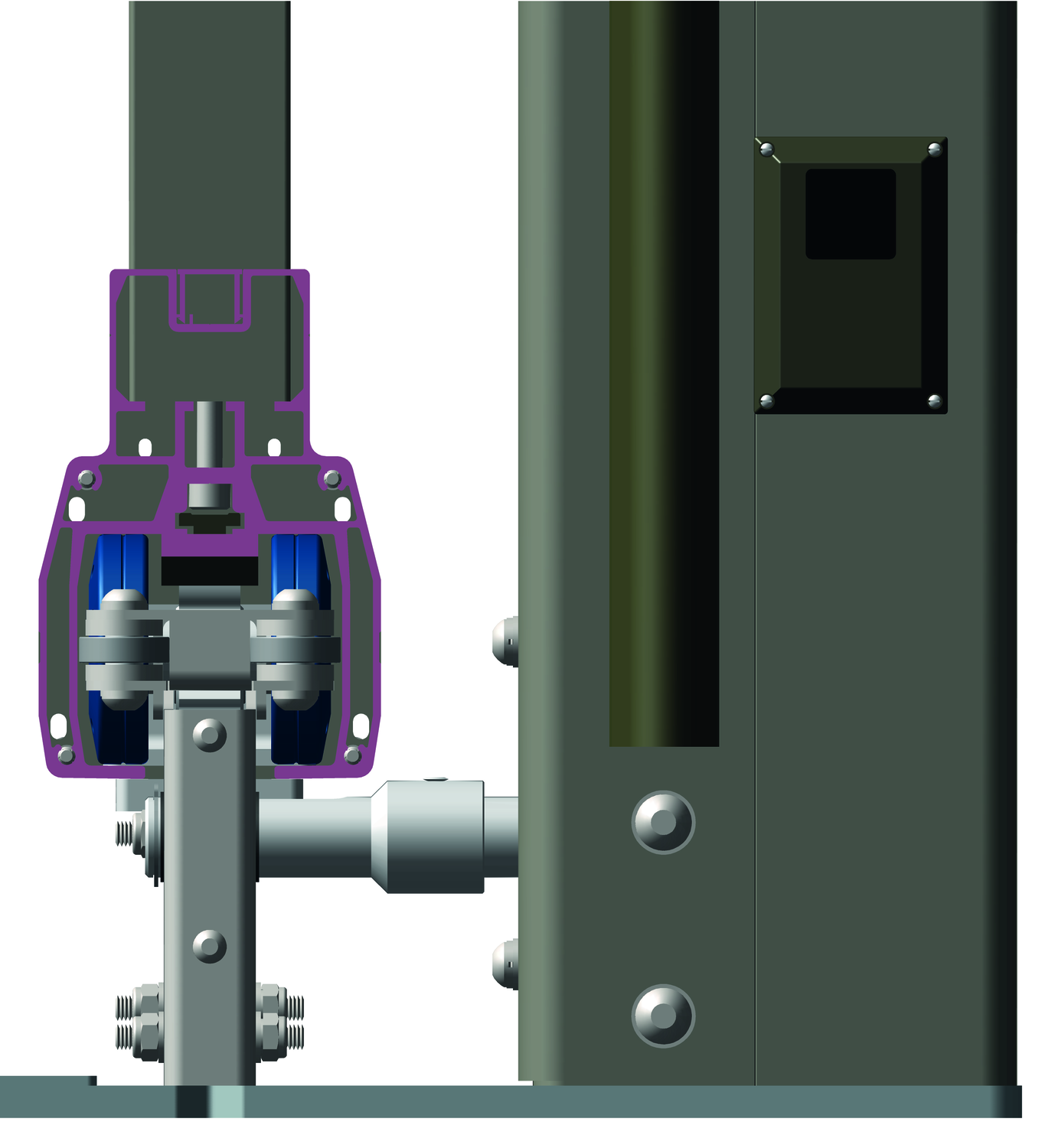

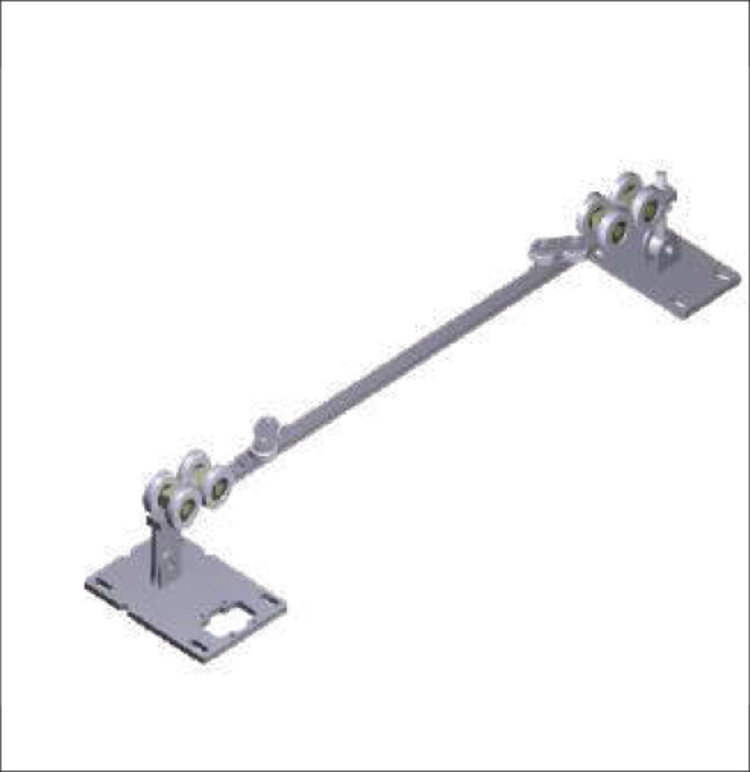

Das Laufwerk
Das Schiebetor „schwebt“ nahezu unsichtbar und geräuschlos auf den wartungsarmen Laufrollen. Acht kugelgelagerte Tragrollen und vier kugelgelagerte Querrollen sorgen für gleichmäßigen Lauf und optimale Gewichtsverteilung. Das gesamte Laufwerk ist auf feuerverzinkten Dübelplatten montiert und immer eine saubere Sache.
Schiebetor SST P - Premium
Aluminium - robust und vielfältig
Mit einem Gewicht von 2,7 g/cm hat Aluminium nur ein Drittel des Gewichts von Stahl. Dadurch sind sowohl Lauf- und Tragrollen als auch der Antrieb einer wesentlich geringeren Belastung ausgesetzt. Dank seiner glatten, sauberen Oberflächenstruktur erlaubt Aluminium eine qualitativ hochwertige Farbbeschichtung. Aluminium ist nahezu 100 % wiederverwendbar (einschmelzbar) und leistet somit einen wertvollen Beitrag zum Schutz der Umwelt.

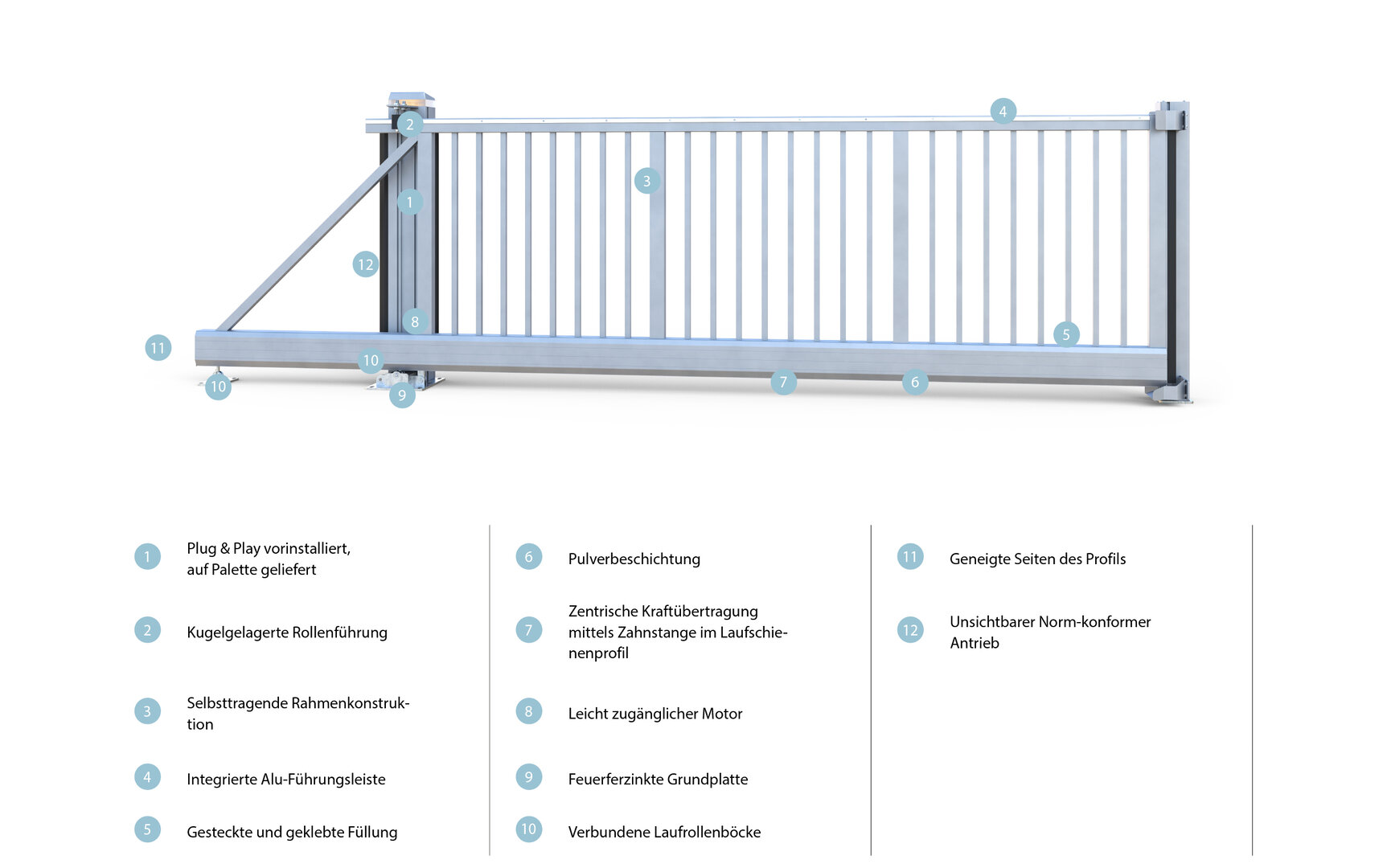

- Geschweißte Rahmenkonstruktion aus Aluminium (Laufschiene und Rahmen siehe Maßtabelle).
- Torfl ügel mit Kämpfern in Rahmenstärke. Füllungen werden in die Segmente eingesetzt.
- Obergurt serienmäßig mit Alu-Führungsleiste für Rollenführung.
- Verbindung von vorderem und hinterem Laufrollenstation (Stahl).
- Zentrische Zahnstange im Laufschienenprofi l integriert, somit gegen Witterungseinfl üsse und Verschmutzung geschützt.
- Einlauf- und Haltepfosten mit Grundplatte in einfacher und doppelter Ausführung.
- Max. 250 Zyklen/Tag
- Optisch und technisch kombinierbar mit weiteren Produkten aus unserem Sortiment (Gehtür, Zaun, Briefkasten u.v.m.).
Technik
Sicherheit
Der geschweißte Aluminium-Rahmen und die auf Wunsch gelieferte Zackenleiste sorgen für ein Maximum an Sicherheit und Schutz. Bei einem Stromausfall wird der Betrieb durch ein integriertes Not-Akku-Paket (serienmäßig bis 12 m) gewährleistet. Manuell betriebene Tore sind zusätzlich mit einem speziell für Schiebetore entwickelten Schloss ausgestattet. Alle Produkte werden nach dem neuesten Stand der CE-Vorgaben und der Torproduktnorm EN 13241-1 hergestellt. Bei besonders sensiblen Bereichen gibt es zusätzliche Ausstattungsvarianten, wie das PRO Safety Plus, eine berührungslose Kontaktleiste, die Hindernisse vor einer Kollision frühzeitig erkennt.
Das Antriebssystem
Das Antriebssystem IntraMatic überzeugt durch erstklassige Verarbeitung, schlichtes Design und hohe Stabilität. Der formschöne Antriebspfosten bietet Platz für Antrieb und Steuerungskomponenten und schützt optimal gegen Witterungseinfl üsse und Vandalismus. Das integrierte LED-Blinklicht gewährleistet höchste Sicherheit im Durchfahrbereich. Durch die verwendete Plug&Play-Technik wird das Anschließen leicht gemacht und das Tor ist sofort einsatzbereit.
- Pfostenlichte: 3 m bis 7 m
- Torgewicht: bis 3.000 kg
- Einschaltdauer: 70 % bis 100 %
- Geschwindigkeit: 10,8 m/min bis 30 m/min je nach Antriebssystem

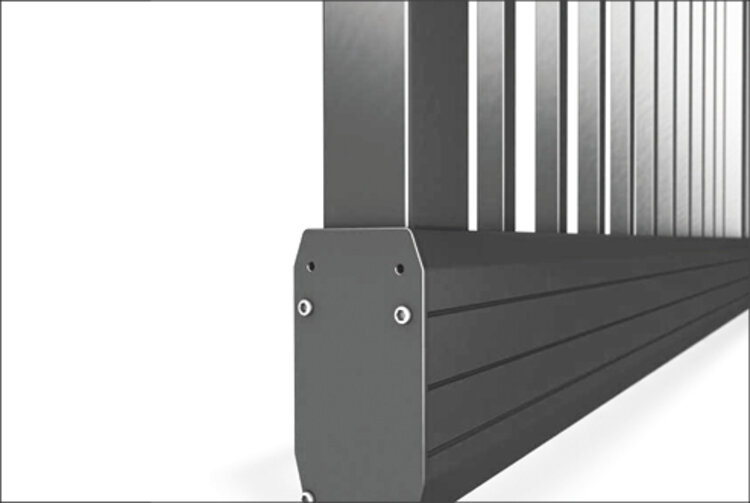

Laufschienen und Rahmen
- B x H 117 x 200
- Rahmen 80 x 60 mm
Füllungen
QR-Stab
30 x 30 mm
Rundstab
Ø 25 mm
Doppelstabmatte
Schwer Typ 8/6/8
Glattblech
gefäst
Lochblech
Ø 10 mm Ø 20 mm Ø 40 mm
Lochblech
Ø 10 mm Ø 20 mm Ø 40 mm
Glattblech
2 mm
Bauseitige
Füllung
Maßtabelle
Das freitragende steinau Schiebetor SST P fertigen wir in den Höhen 1.000, 1.250, 1.500, 1.800, 2.000 und 2.250 mm. Selbstverständlich fertigen wir unsere Tore für Sie auf Wunsch nach Maß und auch in Übergrößen an.
| Pfostenlichte | Torflügellänge | Rahmen | Haltepfosten | Einlaufpfosten | Diagonalstrebe |
|---|---|---|---|---|---|
| 3.000 | 4.400 | 80 x 60 | Einfach | Einfach | Nein |
| 4.000 | 5.600 | 80 x 60 | Einfach | Einfach | Nein |
| 5.000 | 6.600 | 80 x 60 | Einfach | Einfach | Nein |
| 6.000 | 8.100 | 80 x 60 | Einfach | Einfach | Nein |
| 7.000 | 9.100 | 80 x 60 | Einfach | Einfach | Nein |
Angaben in mm
Drehtor SDT P - Premium
Aluminium - robust und vielfältig
Mit einem Gewicht von 2,7 g/cm hat Aluminium nur ein Drittel des Gewichts von Stahl. Dadurch sind sowohl Lauf- und Tragrollen als auch der Antrieb einer wesentlich geringeren Belastung ausgesetzt. Dank seiner glatten, sauberen Oberfl ächenstruktur erlaubt Aluminium eine qualitativ hochwertige Farbbeschichtung. Aluminium ist nahezu 100 % wiederverwendbar (einschmelzbar) und leistet somit einen wertvollen Beitrag zum Schutz der Umwelt.
- Geschweißte Rahmenkonstruktion aus Aluminium (Laufschiene und Rahmen siehe Maßtabelle).
- Torflügel mit Kämpfern in Rahmenstärke. Füllungen werden in die Segmente eingesetzt.
- Obergurt serienmäßig mit Alu-Führungsleiste für Rollenführung.
- Verbindung von vorderem und hinterem Laufrollenstation (Stahl).
- Zentrische Zahnstange im Laufschienenprofil integriert, somit gegen Witterungseinflüsse und Verschmutzung geschützt.
- Einlauf- und Haltepfosten mit Grundplatte in einfacher und doppelter Ausführung.
- Max. 250 Zyklen/Tag
- Optisch und technisch kombinierbar mit weiteren Produkten aus unserem Sortiment (Gehtür, Zaun, Briefkasten u.v.m.).

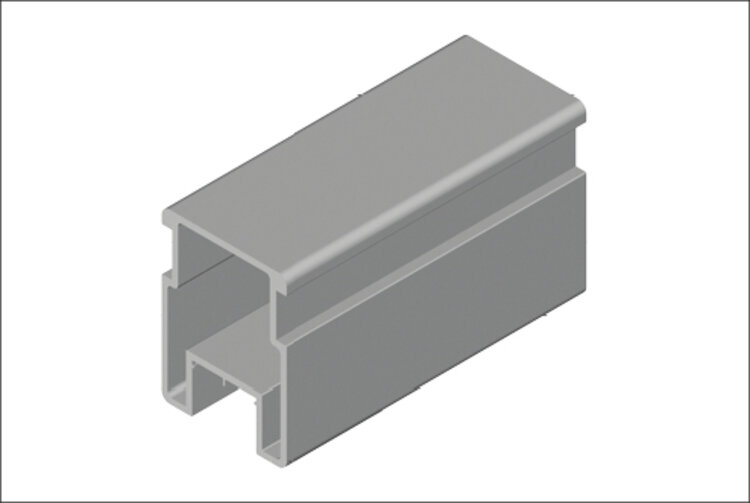

Rahmen
Bis 5 m Flügelbreite
Bis 2,5 m Höhe
Rahmen 80 x 60 mm
Über 5 m Flügelbreite
Über 2,5 m Höhe
Rahmen 100 x 100 mm
Füllungen
Acht Ausführungen lieferbar
Das steinau SDT P Drehtor ist in acht verschiedenen Ausführungen standardmäßig lieferbar.

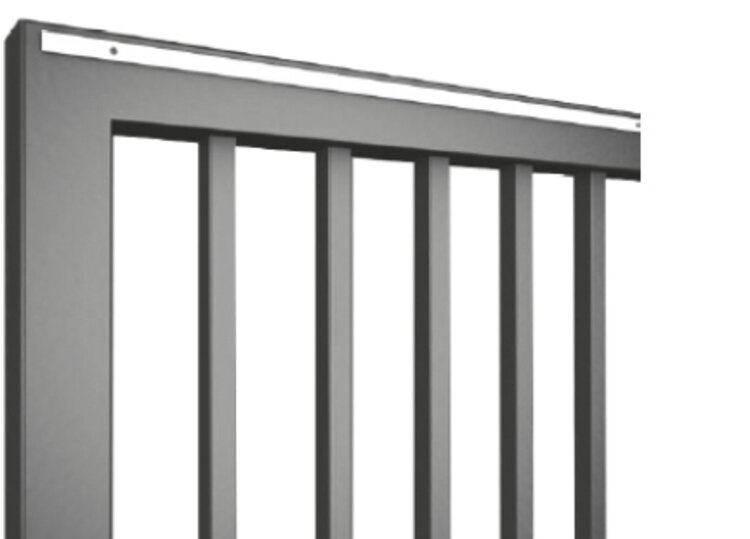

QR-Stab
30 x 30 mm

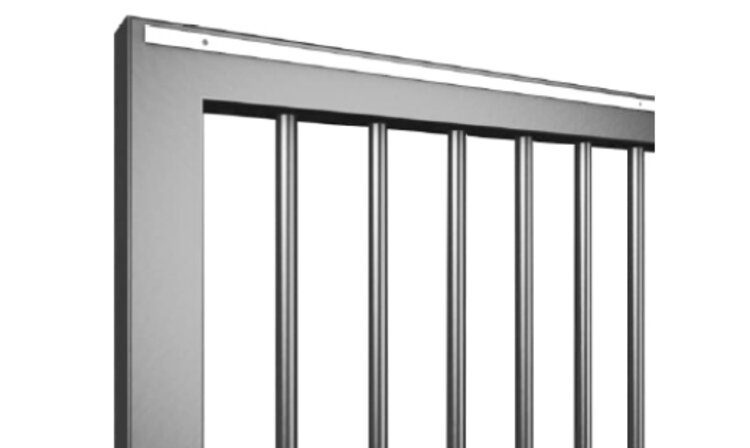

Rundstab
Ø 25 mm

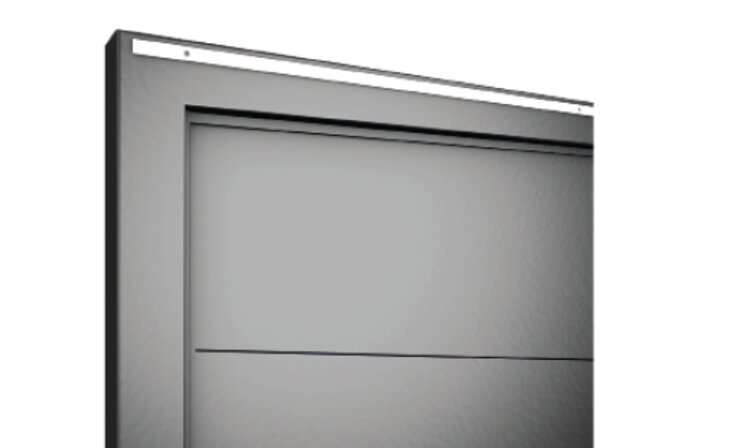

Glattblech
gefäst

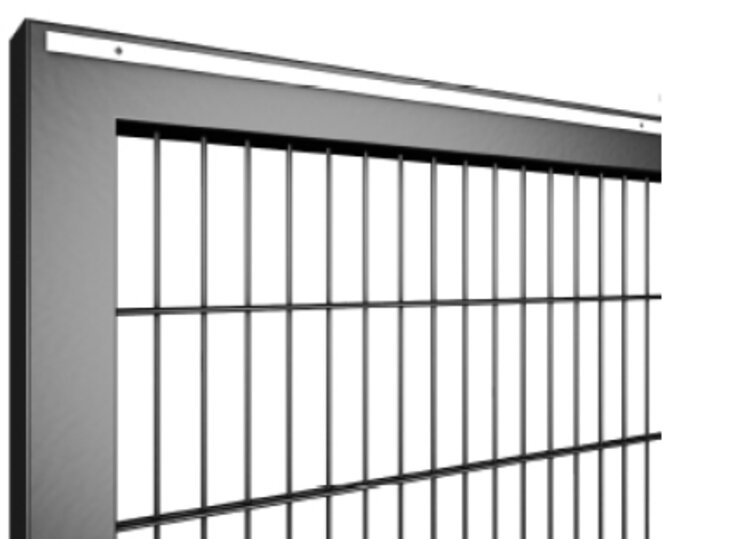

Doppelstabmatte
Schwer Typ 8/6/8

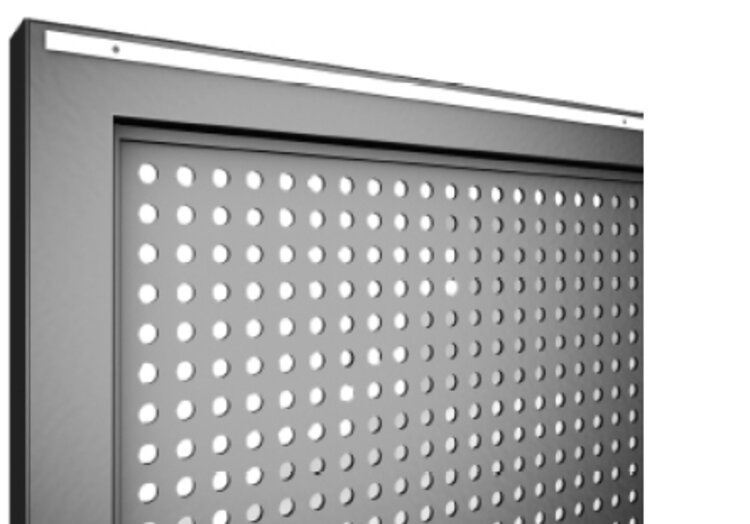

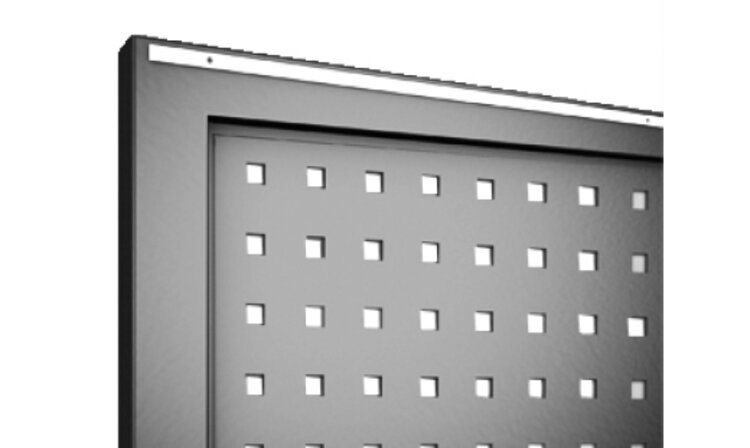

Lochblech
Ø 10 mm Ø 20 mm Ø 40 mm
Lochblech
Ø 10 mm Ø 20 mm Ø 40 mm

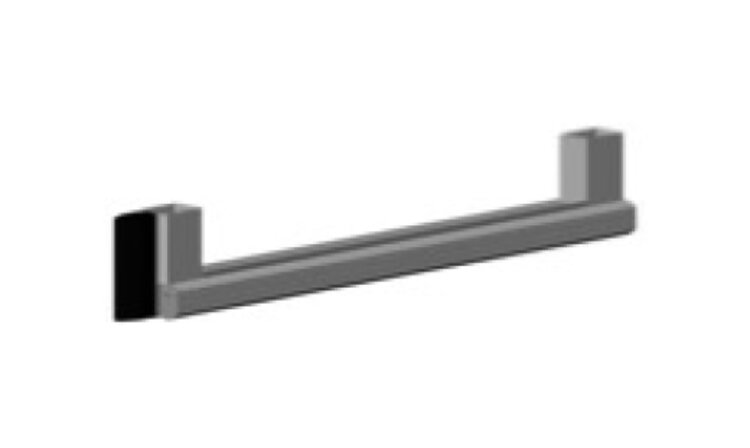

Bauseitige
Füllung
Individuelle Lösungen

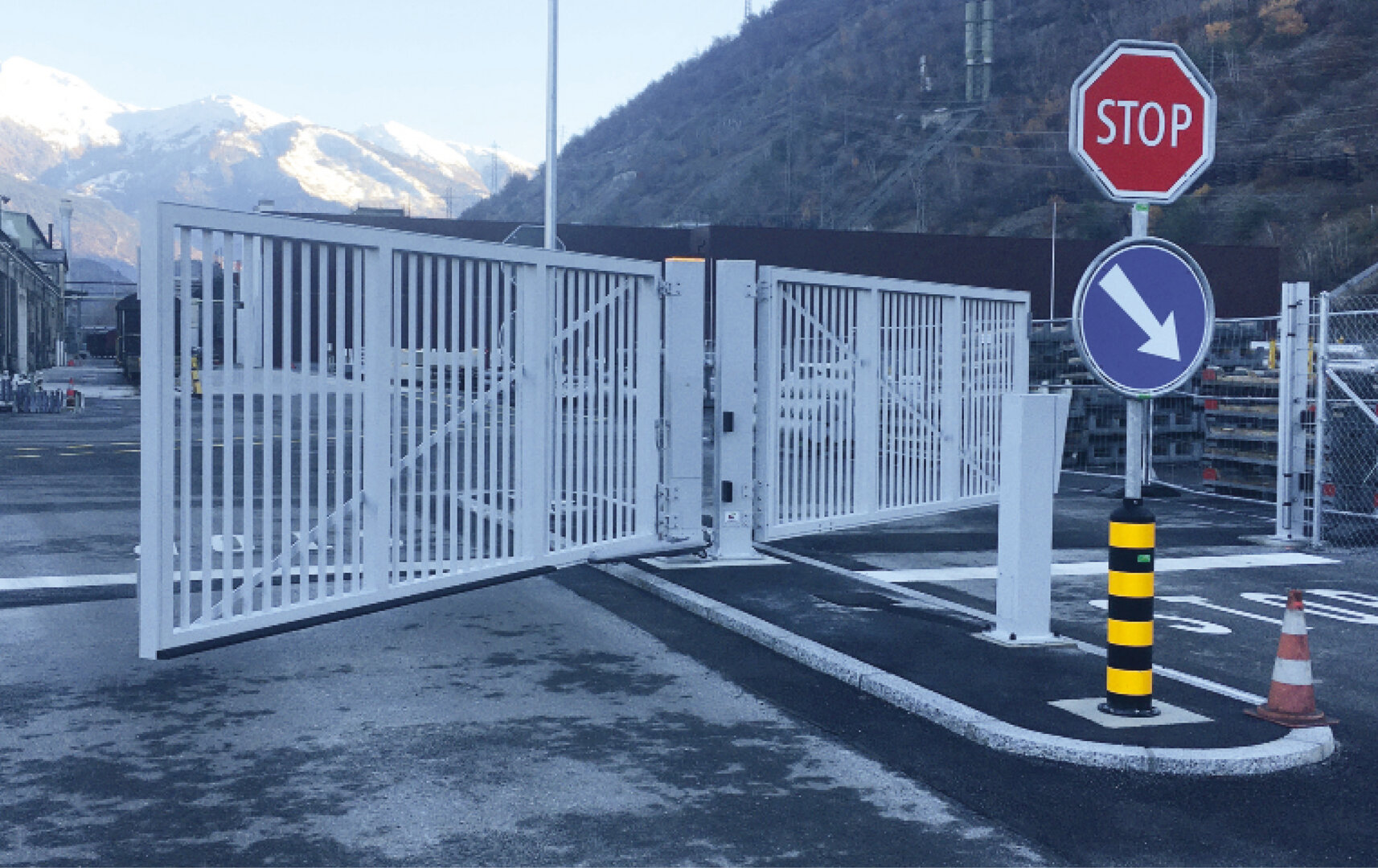

Tore mit Charakter sind echte Eyecatcher, ob rund, eckig oder durch Einsatz verschiedenster moderner Materialien. Wir übernehmen die technische Umsetzung der kundenspezifischen Anforderungen. Mit maßgeschneiderten Lösungen wie Fräsung, Lasercut, LED-Beleuchtung, Logos, Füllungen u.v.m. wird das Tor zum Unikat.

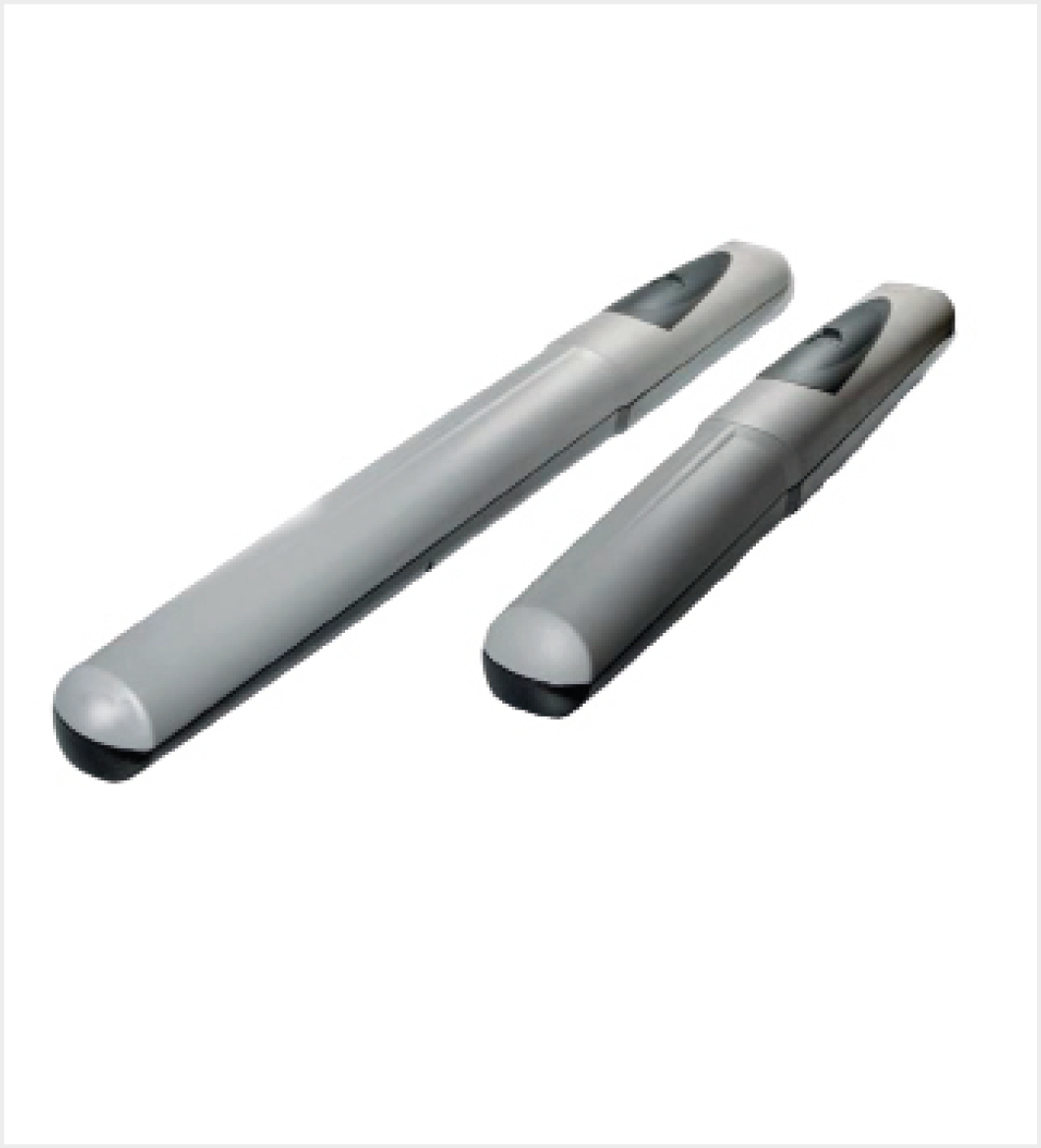

Antriebe: Aufbauantriebs-Set
Unsere 24-V-Antriebstechnik ist die perfekte Lösung für ein- und zweiflügelige Drehtore mit einer Breite von 3 bis 5 Metern (zweiflügelig bis 10 Meter). Die Steuerung befindet sich in einem formschönen Gehäuse, das vor Witterungs- und Umwelteinflüssen schützt. Der Motoranschluss an die Steuerung erfolgt in 3-Draht-Technik. Verlängerte Wartungsintervalle, da der elektromagnetische Spindelantrieb witterungsgeschützt eingebaut ist.
Dank der Encoder-Technologie wird der Torlauf permanent überwacht, um eine optimale Steuerung der Soft-Phasen zu gewährleisten. Serienmäßig sind eine Lichtschranke, ein Blinklicht und Anschlussmöglichkeiten für verschiedene Befehlsgeräte vorhanden. Das LED-Blinklicht ist im Haltepfosten integriert, um die Sicherheit im Durchfahrbereich zu erhöhen. Mit unserer hochwertigen Antriebstechnik sind Sie auf der sicheren Seite!

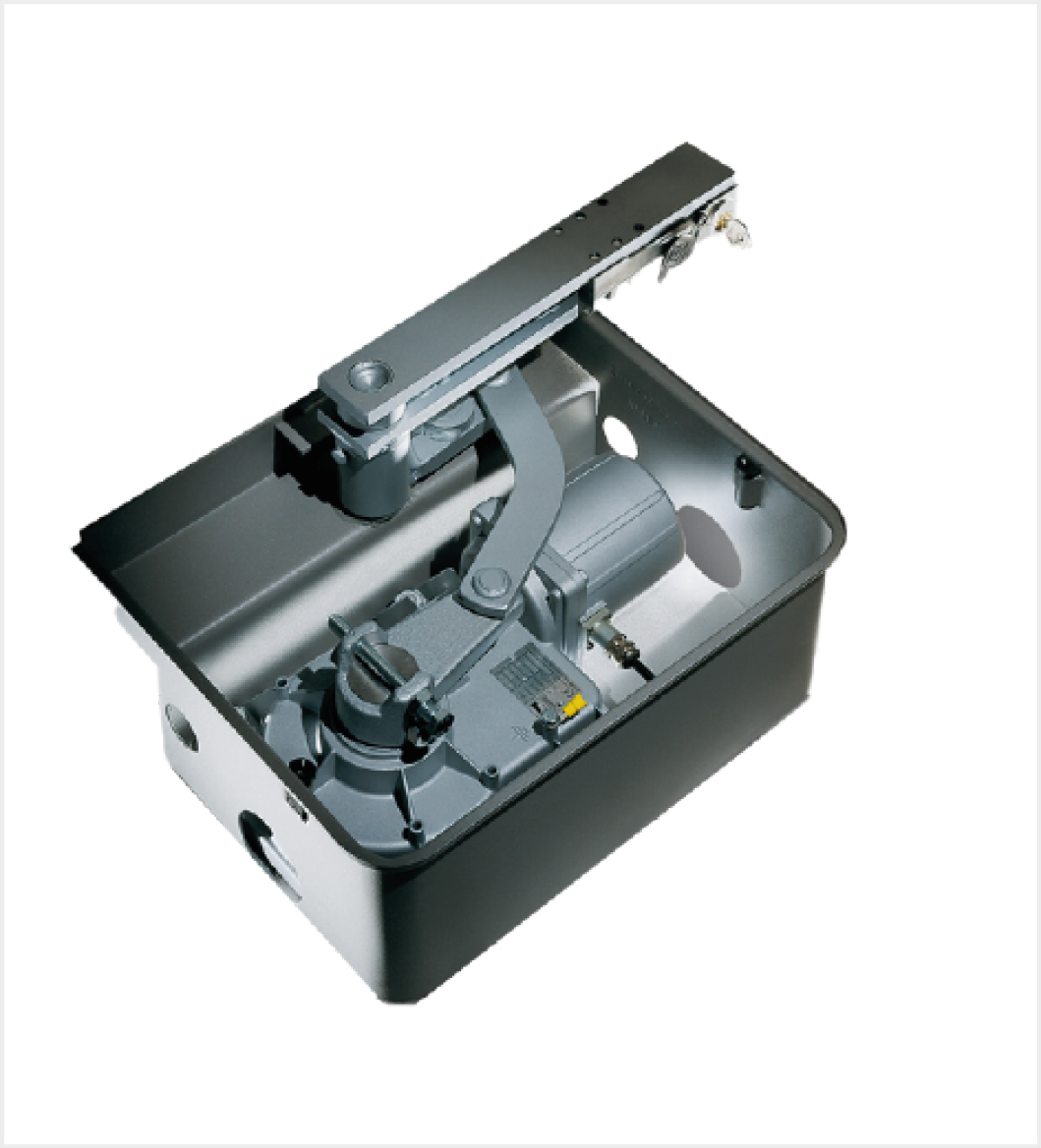

Antriebe: Unterflurantrieb
Unsere 24-V-Antriebstechnik ist die ideale Lösung für ein- und zweiflügelige Drehtore mit einer Breite von bis zu 3,5 Metern (zweiflügelig bis 7 Metern). Der elektromagnetische Getriebemotor ist nahezu unsichtbar im Fundamentkasten eingebaut, was für eine ästhetische Optik sorgt. Die Steuerung befindet sich in einem formschönen Gehäuse, das vor Witterungs- und Umwelteinflüssen schützt.
Der Motoranschluss an die Steuerung erfolgt in 3-Draht-Technik, was eine einfache Installation ermöglicht. Serienmäßig sind eine Lichtschranke, ein Blinklicht und Anschlussmöglichkeiten für verschiedene Befehlsgeräte vorhanden. Zudem ist das LED-Blinklicht im Haltepfosten integriert, um die Sicherheit im Durchfahrbereich zu erhöhen. Mit unserer hochwertigen Antriebstechnik bieten wir Ihnen Komfort und Sicherheit für Ihr Tor.
Anschlussoptionen
Vorinstallation
Die Antriebs- und Steuerungskomponenten werden vorinstalliert geliefert. Diese Vorinstallation der Verkabelung und Anschlüsse erleichtert die Montage sowie den Anschluss vor Ort und minimiert gleichzeitig mögliche Montagefehler.
Plug&Play
Durch die verwendete Plug&Play-Technik wird das Anschließen leicht gemacht und das Tor ist sofort einsatzbereit. Die gesamten Steuerungskomponenten werden bereits im Werk in den Haltepfosten eingebaut. Die Montage vor Ort erfolgt komfortabel und mit minimalem Zeitaufwand.

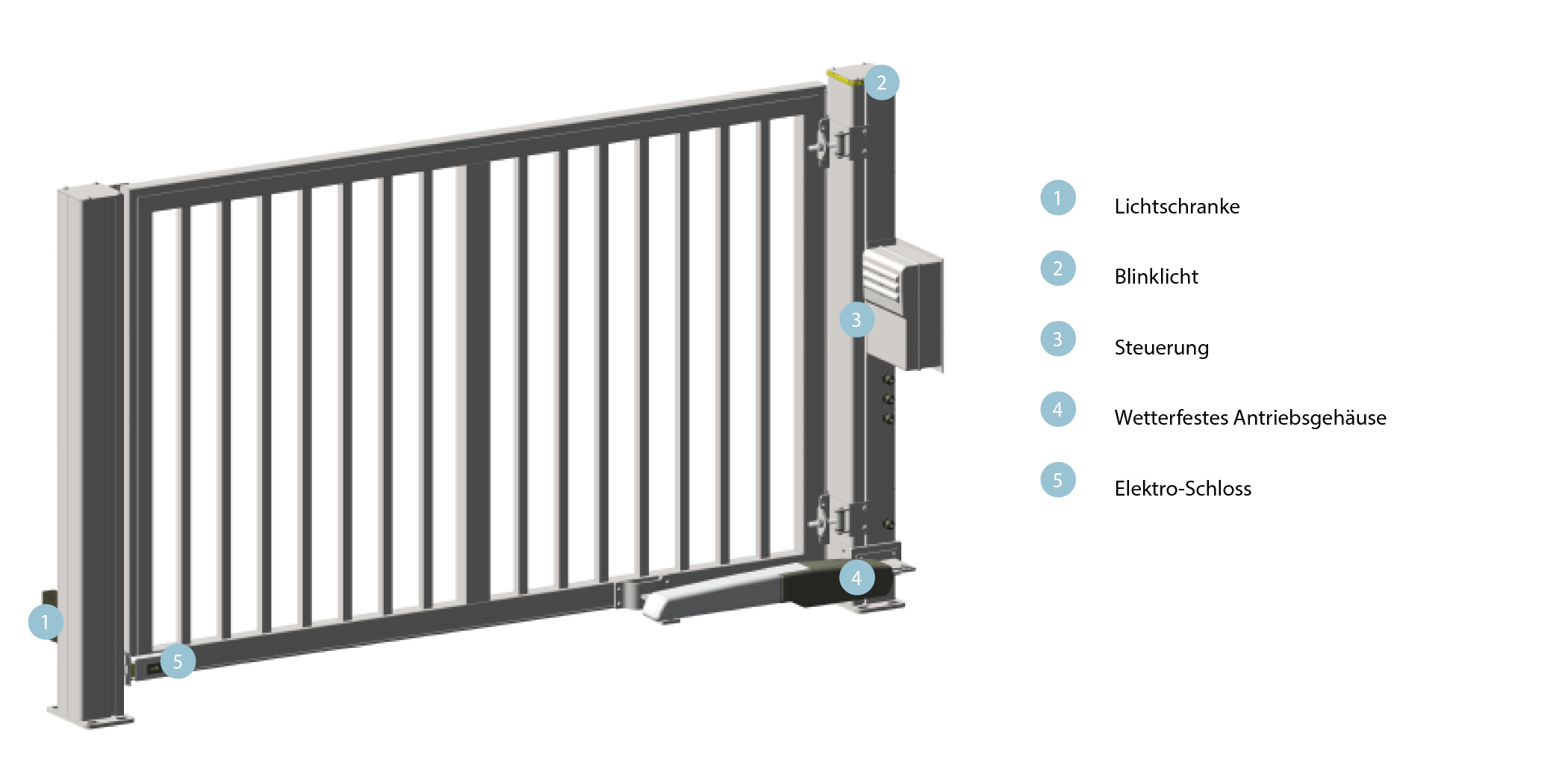

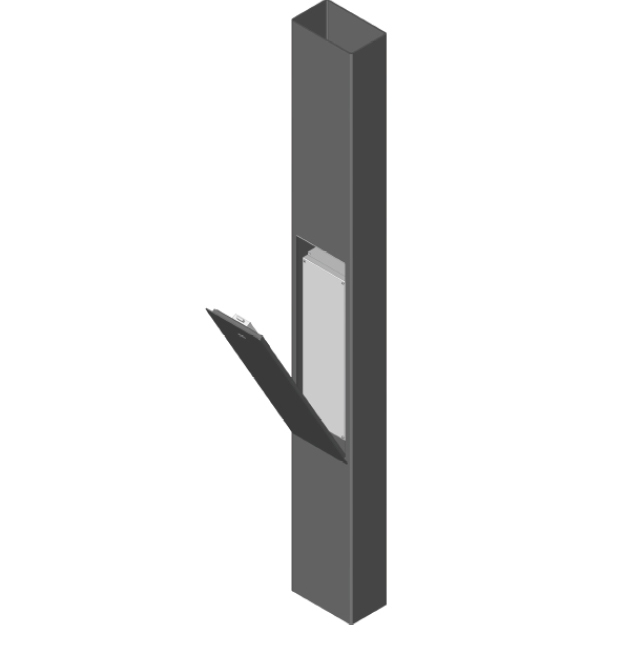

- Haltepfosten oder Antriebspfosten, Stahl, 250 x 150 mm, verzinkt, pulverbeschichtet, oben geschlossen für Blinklichtrahmen 260 x 160 mm.
- Steuerungstechnik im Stahlpfosten verbaut, geschützt vor Witterung und Vandalismus.
- Blinklicht aufgebaut und der Pfostengröße angepasst, oder Blinkleuchte für bauseitigen Pfosten.
- Lichschranken fertig verbaut.
Schiebe- und Drehtore
Farben
Rahmen und Füllung aus witterungsbeständigen Aluminium-Profilen werden hochwertig pulverbeschichtet. Diesen zusätzlichen Korrosionsschutz bieten wir serienmäßig in 12 RAL-Farben an.
Auf Wunsch erhalten Sie unsere Einfahrtstore auch in anderen RAL-Farben (ausgenommen sind Leucht-, Signal- und Metallic-Farben).

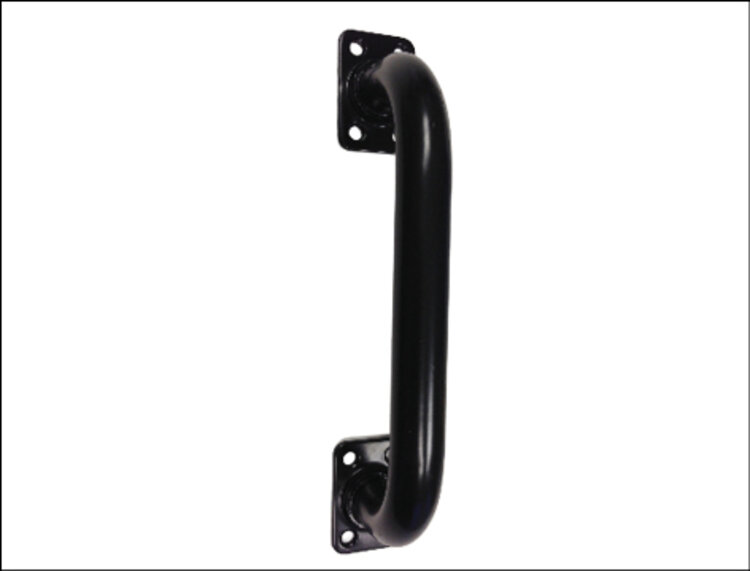

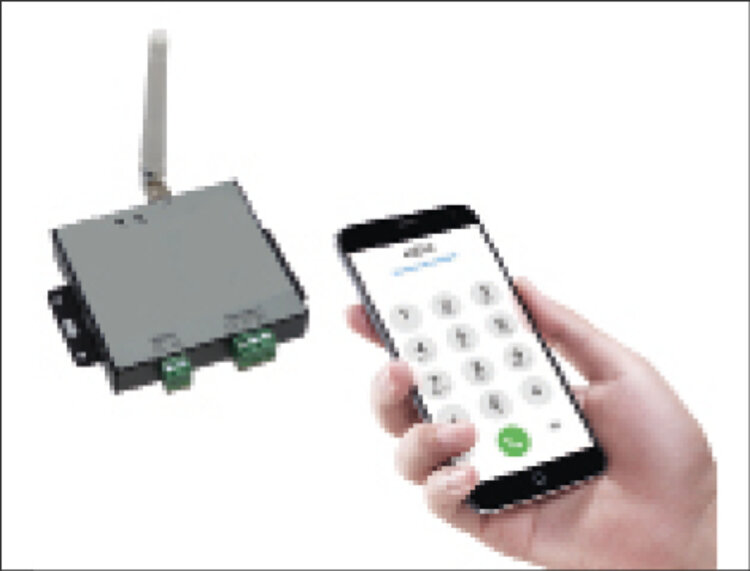

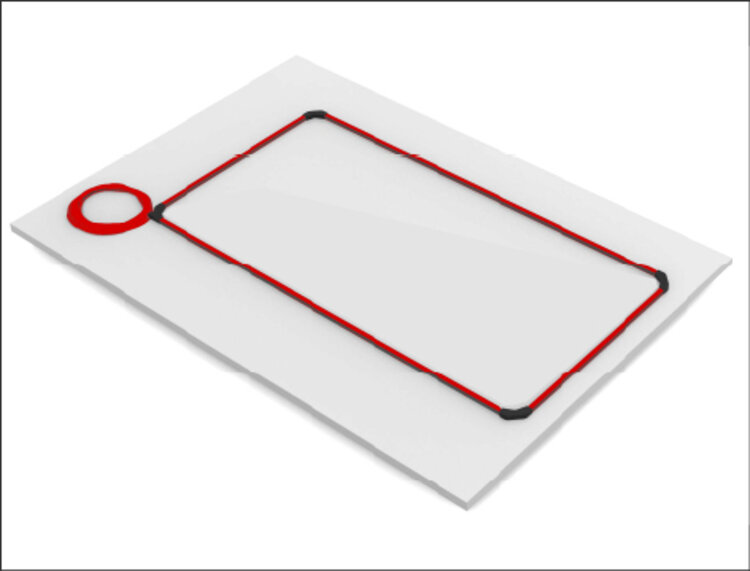

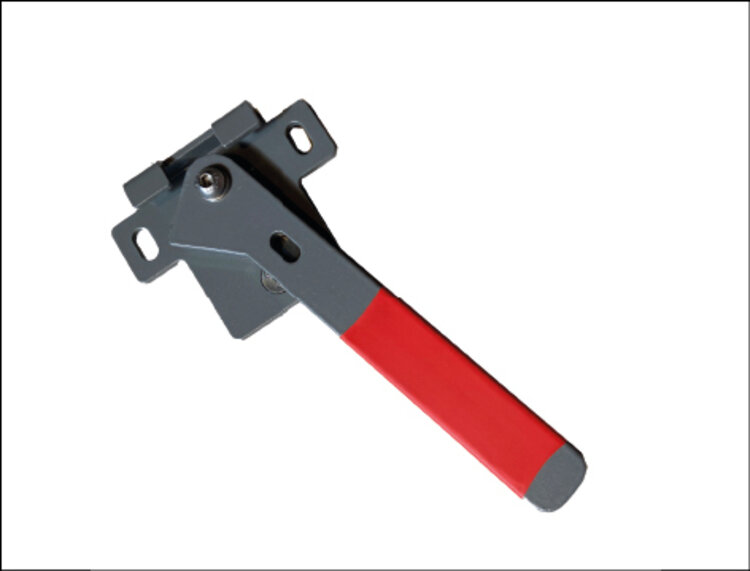

Zubehör

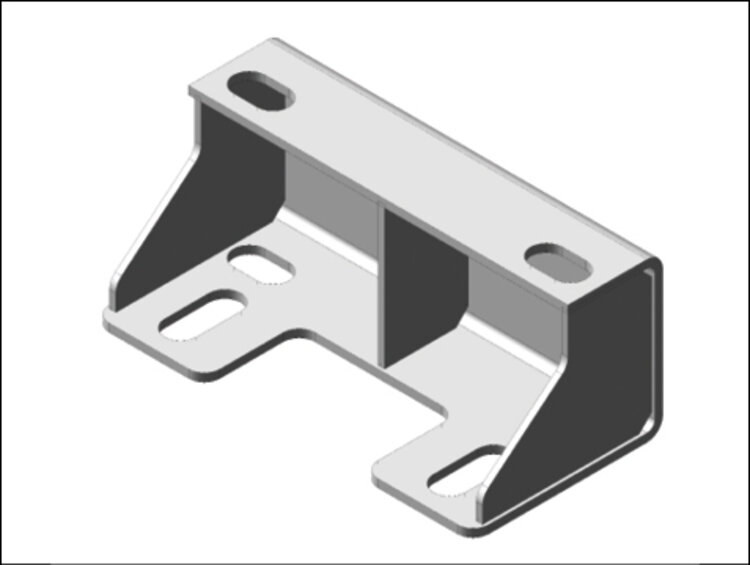

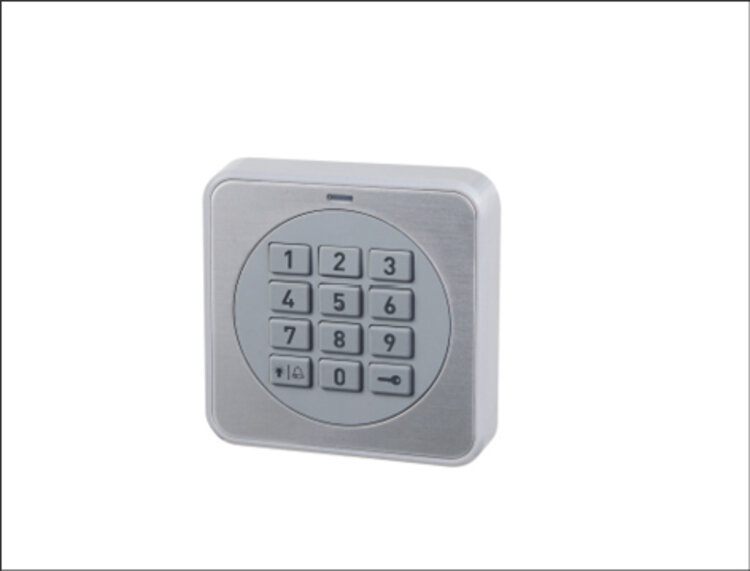

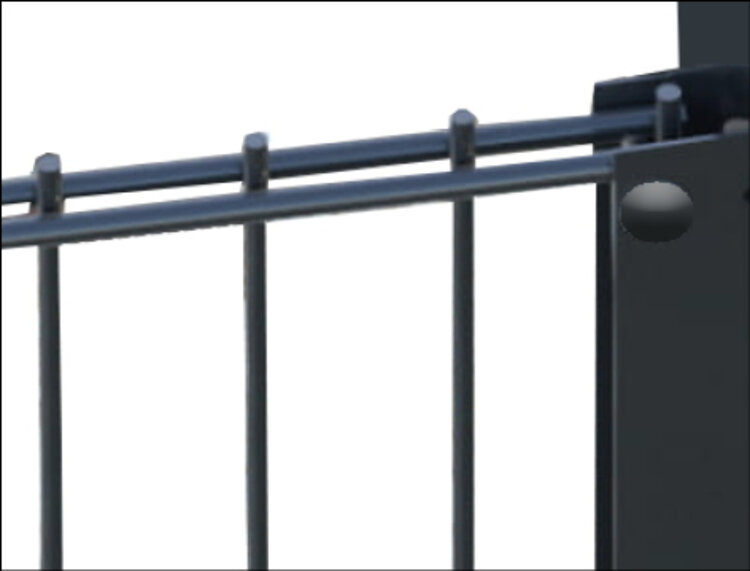

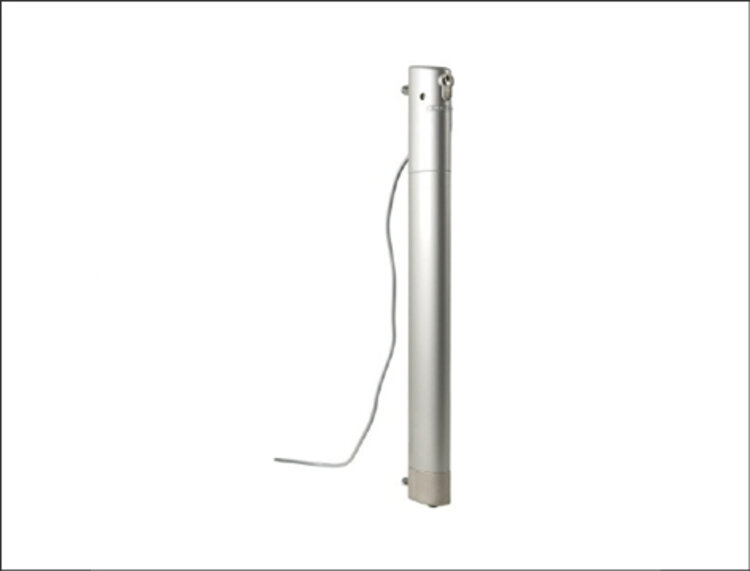

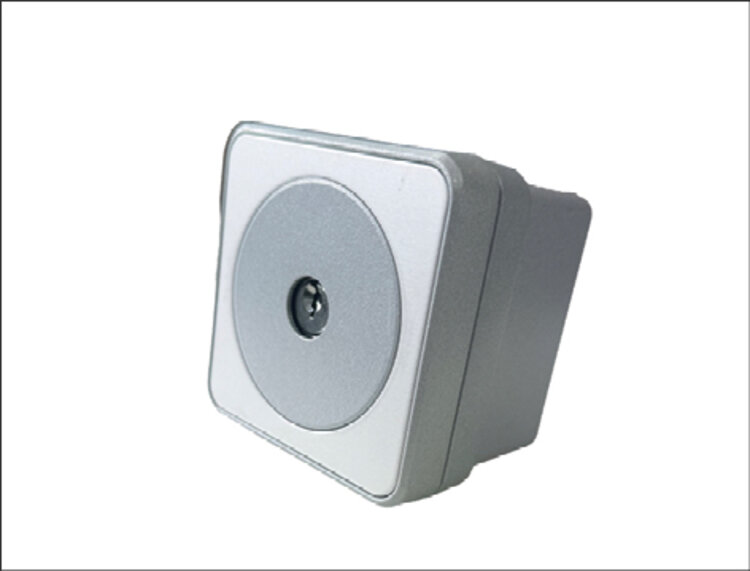

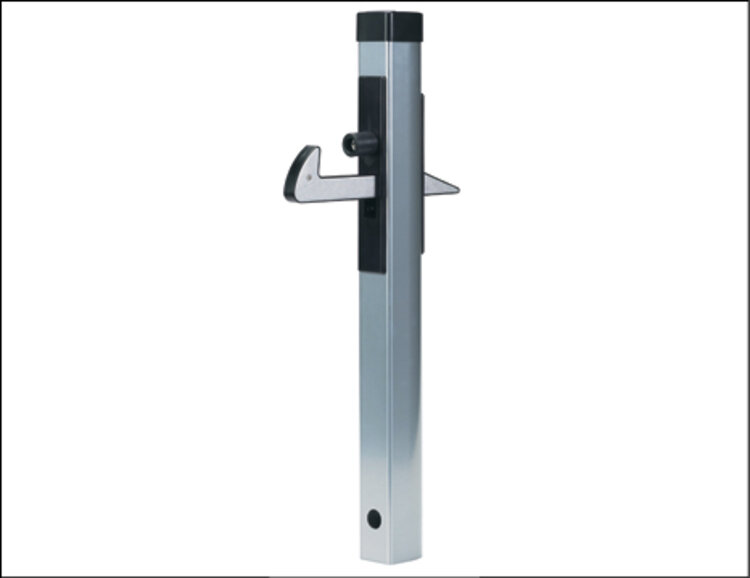

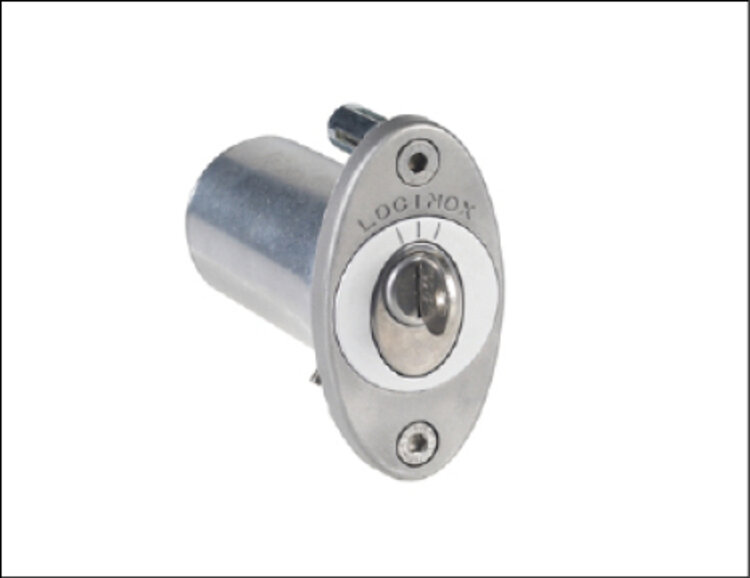

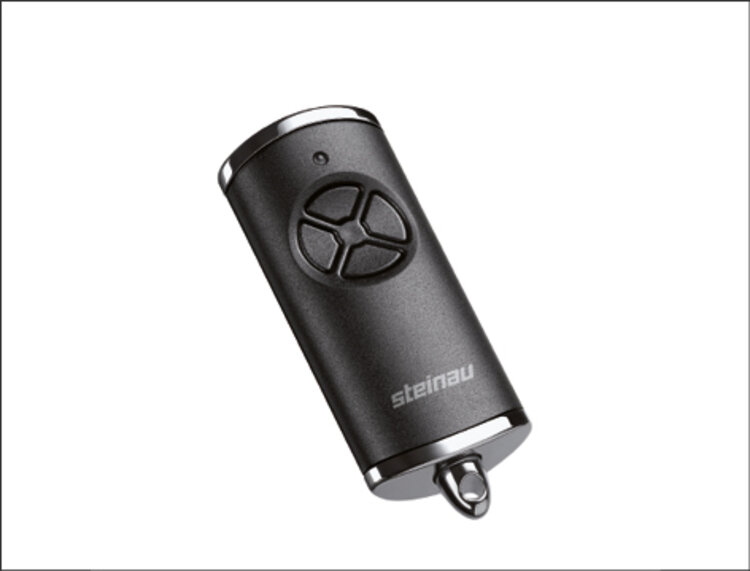

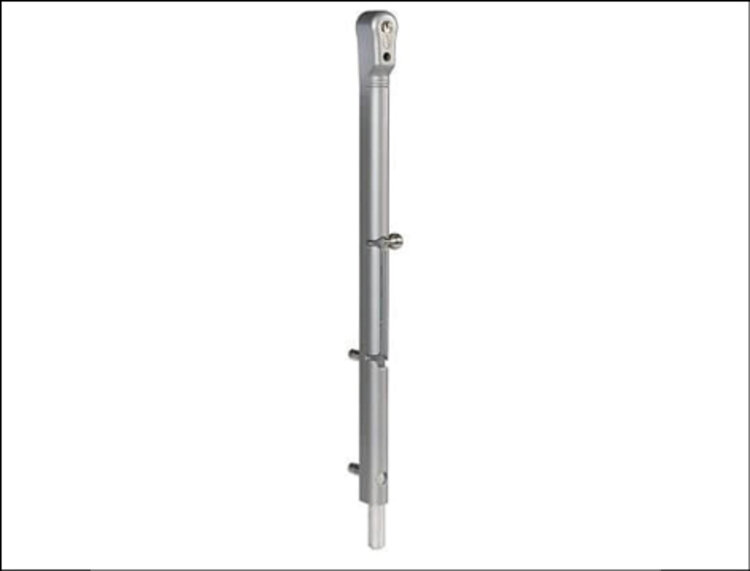

Antriebe, Handsender und Zubehör für Ihr Einfahrtstor
Entdecken Sie unser umfangreiches Sortiment an hochwertigen Antrieben und Zubehör für Ihr Einfahrtstor. Von leistungsstarken Einfahrtstorantrieben über praktische Handsender und moderne Steuerungslösungen bis hin zu zuverlässigen Sicherheitsfeatures – hier finden Sie alles, um Ihr Einfahrtstor komfortabel, sicher und perfekt ergänzt auszustatten.
