Schiebetor SST I - Industry
Aluminium - robust und vielfältig
Mit einem Gewicht von 2,7 g/cm³ hat Aluminium nur ein Drittel des Gewichts von Stahl. Dadurch sind sowohl Lauf- und Tragrollen als auch der Antrieb einer wesentlich geringeren Belastung ausgesetzt. Dank seiner glatten, sauberen Oberflächenstruktur erlaubt Aluminium eine qualitativ hochwertige Farbbeschichtung. Aluminium ist nahezu 100 % wiederverwendbar (einschmelzbar) und leistet somit einen wertvollen Beitrag zum Schutz der Umwelt.

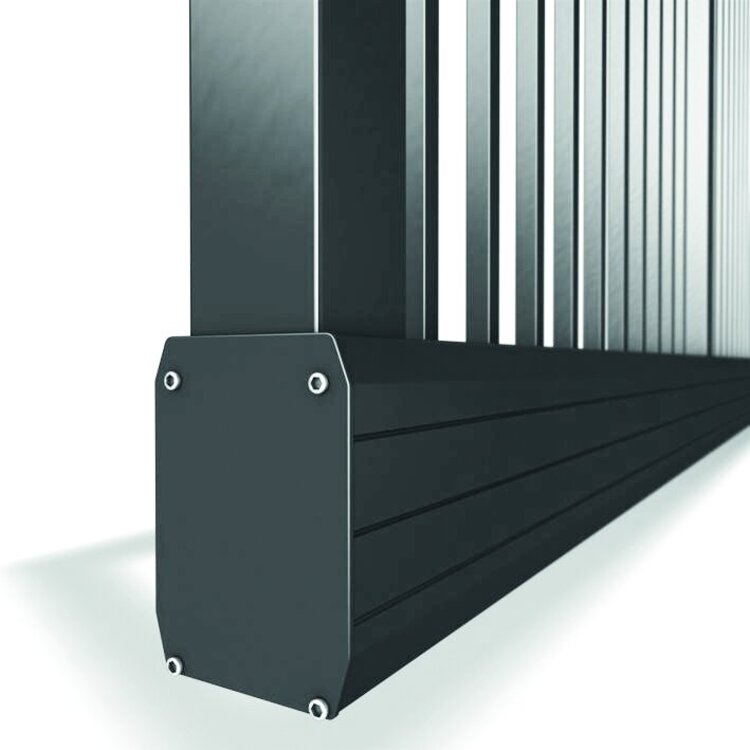

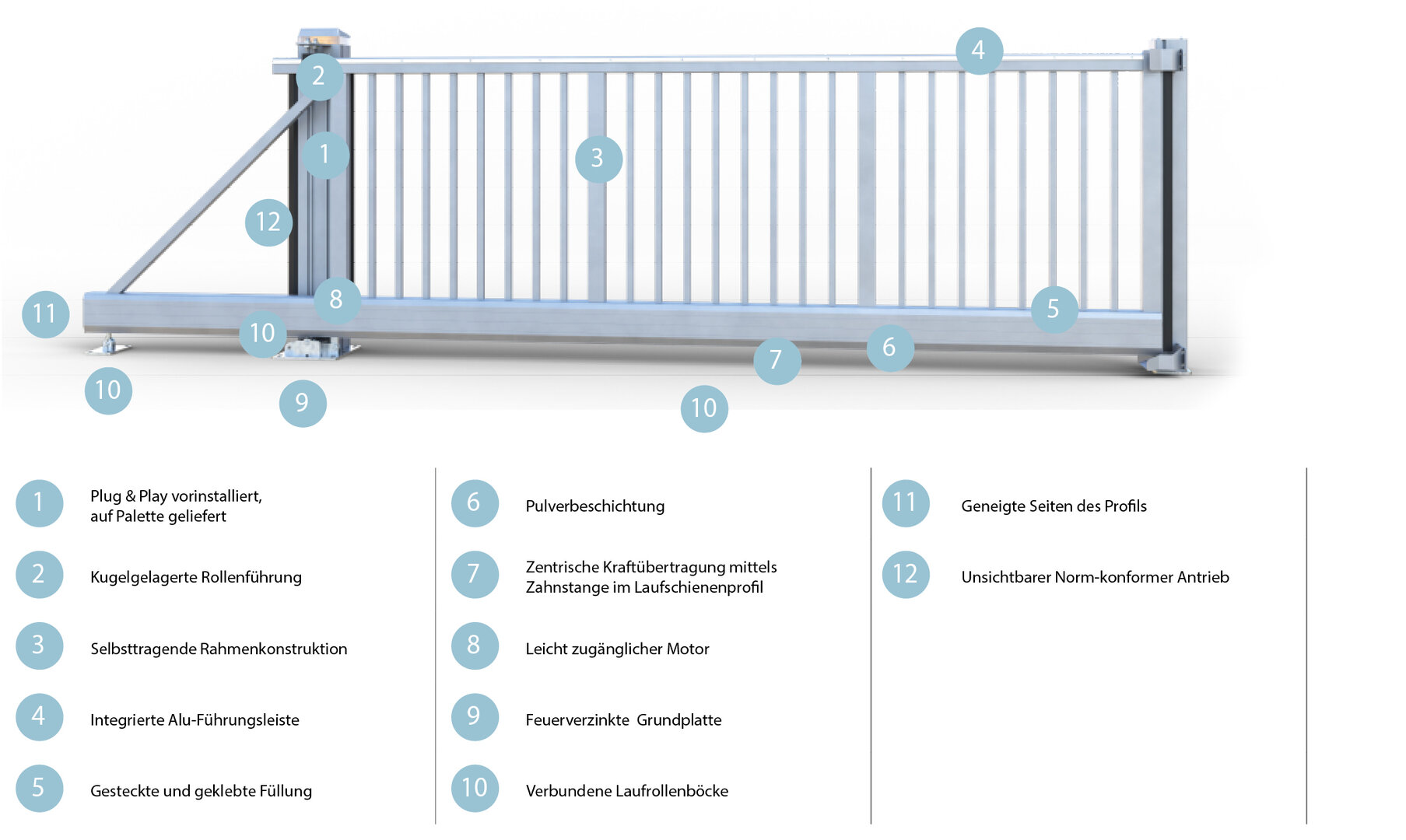

- Geschweißte Rahmenkonstruktion aus Aluminium (Laufschiene und Rahmen siehe Maßtabelle).
- Torflügel mit Kämpfern in Rahmenstärke. Füllungen werden in die Segmente eingesetzt.

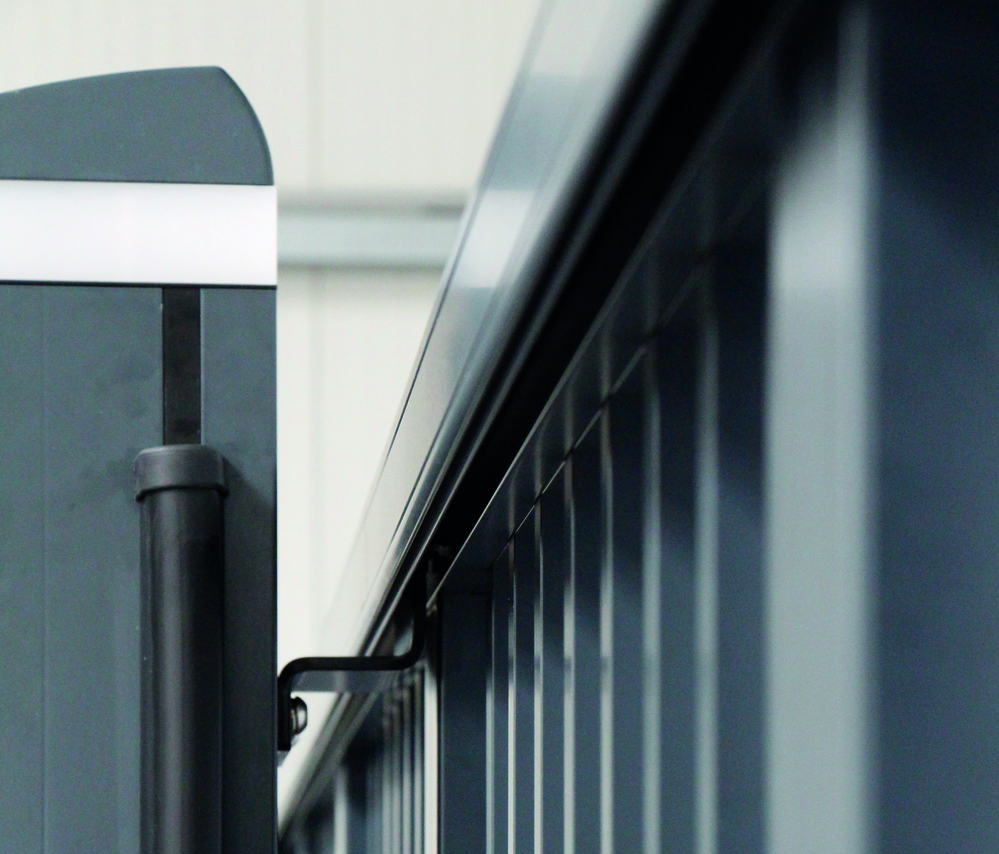

- Obergurt serienmäßig mit Alu-Führungsleiste für Rollenführung.
- Verbindung von vorderem und hinterem Laufrollenstation (Stahl).
- Zentrische Zahnstange im Laufschienenprofil integriert, somit gegen Witterungseinflüsse und Verschmutzung geschützt.
- Einlauf- und Haltepfosten mit Grundplatte in einfacher und doppelter Ausführung.
- Torflügel über 10 m Pfostenlichte werden zweigeteilt geliefert. Gesamtes Befestigungsmaterial zur Kopplung ist enthalten.
- Max. 250 Zyklen/Tag bei Toren bis 12 m.
- Optisch und technisch kombinierbar mit weiteren Produkten aus unserem Sortiment (Personentür, Zaun, Briefkasten u.v.m.).

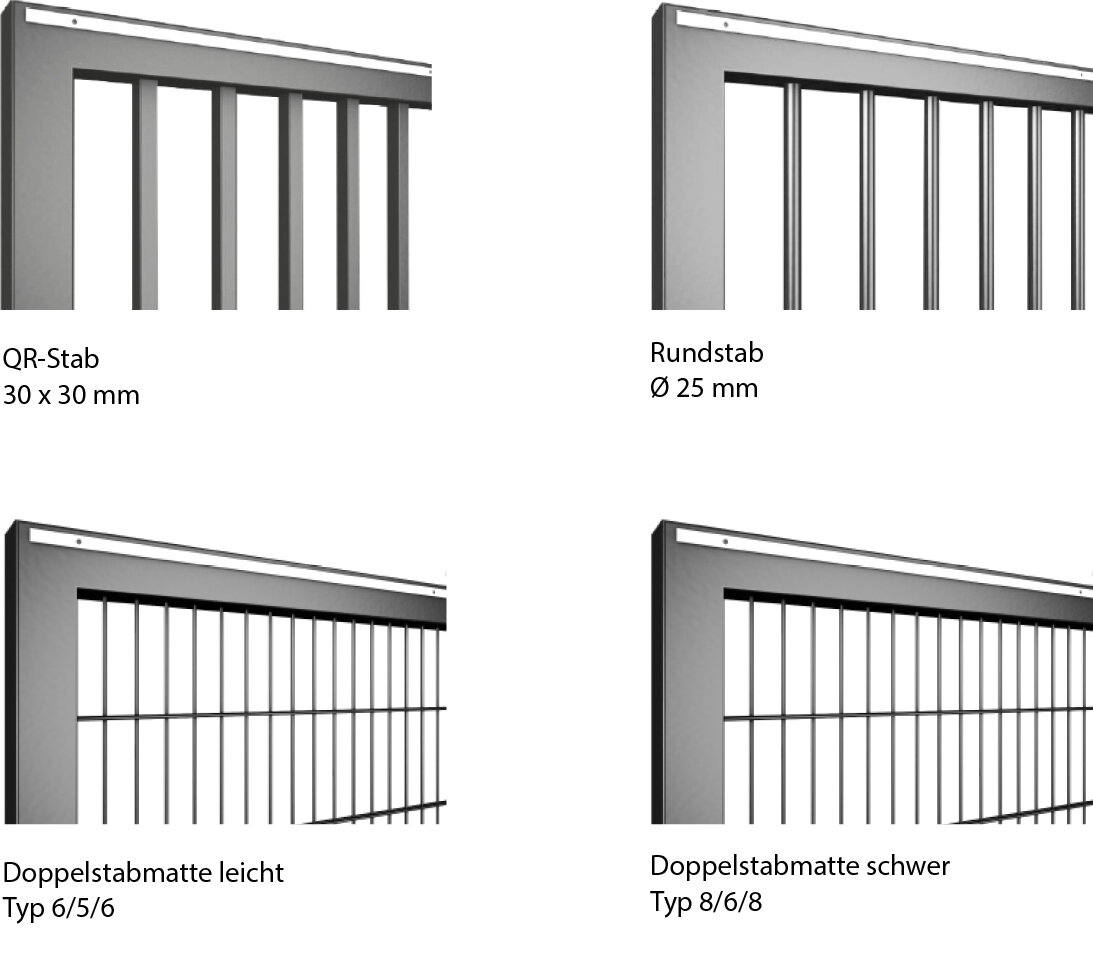

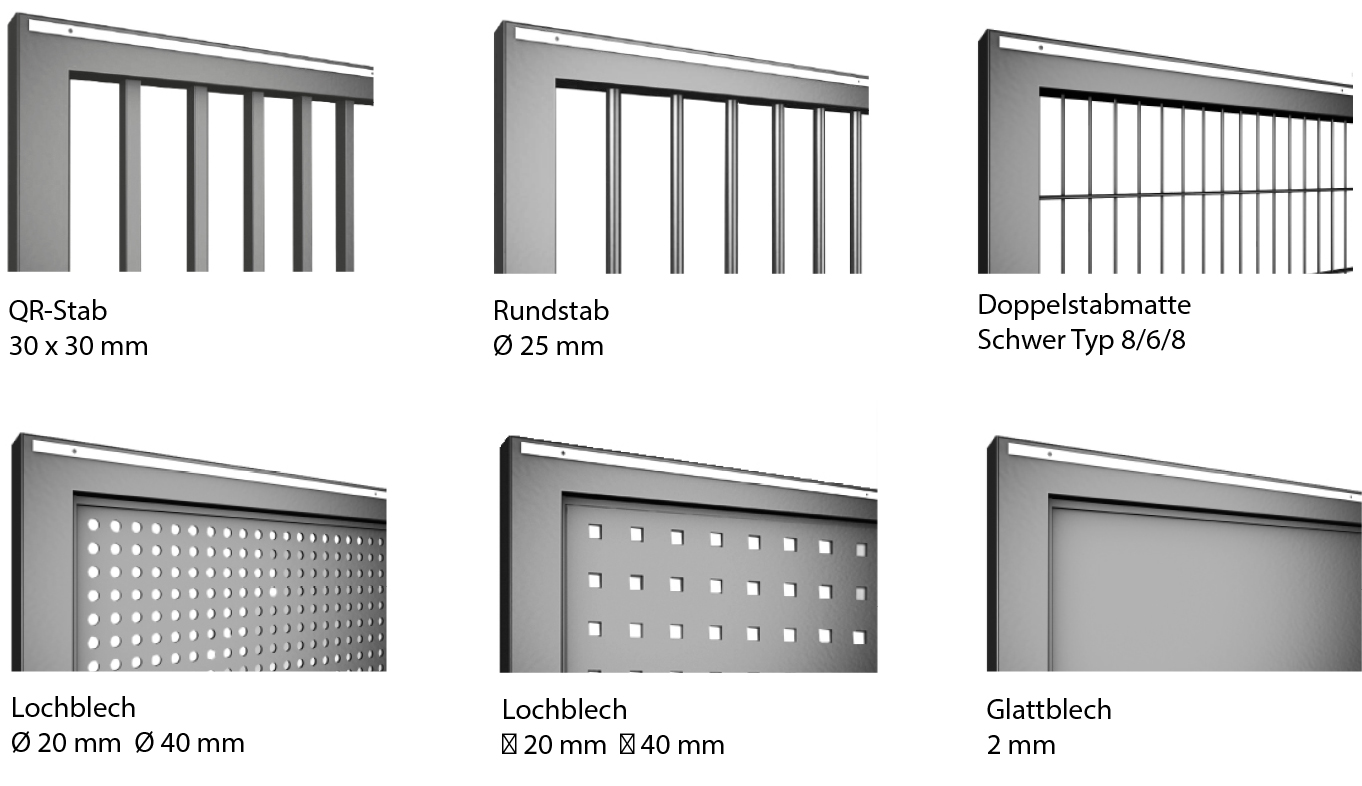

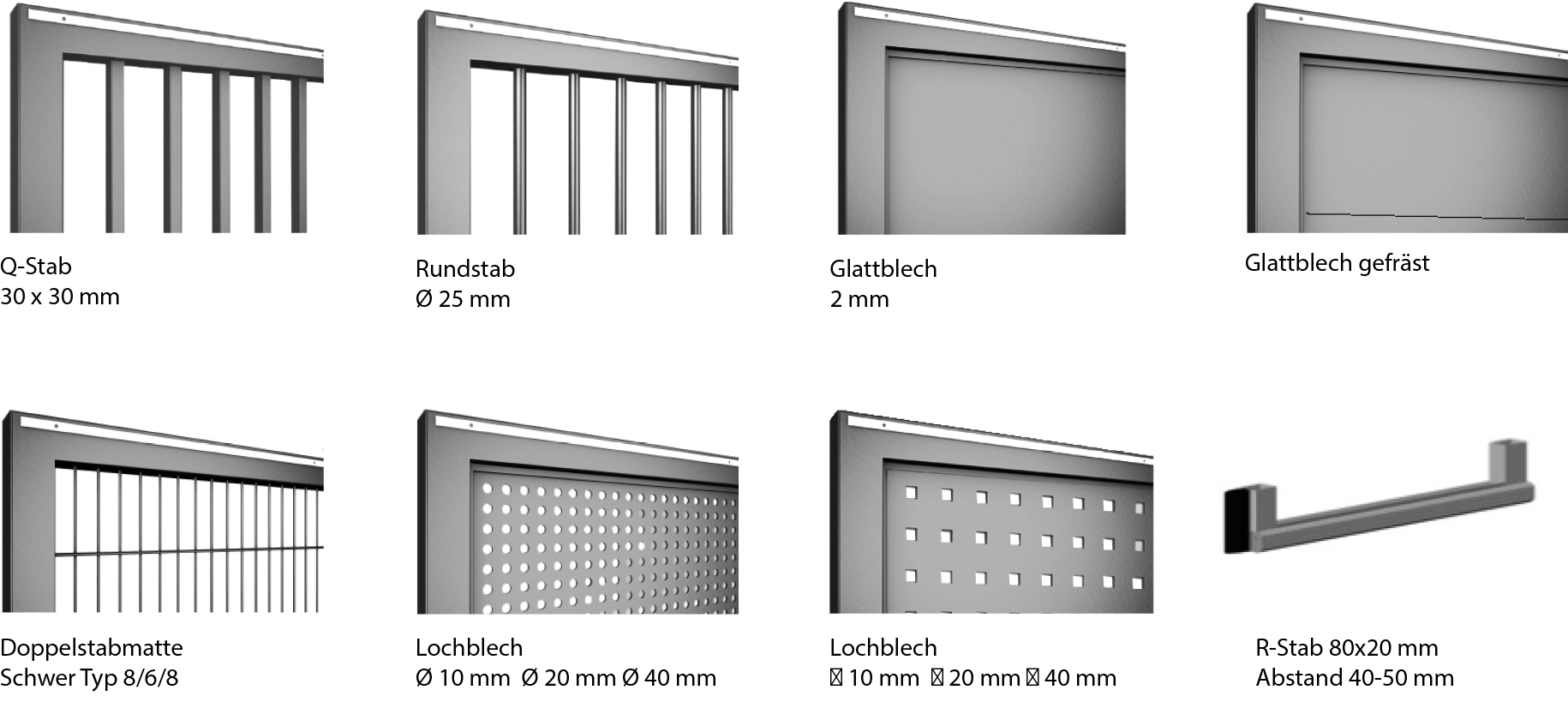

Füllungen
Maßtabelle
Das freitragende steinau Schiebetor SST I fertigen wir in den Höhen 1.250, 1.500, 1.800, 2.000, 2.250 und 2.500 mm. Selbstverständlich fertigen wir unsere Tore für Sie auf Wunsch nach Maß und auch in Übergrößen an.
| Pfostenlichte | Torflügellänge | Rahmen | Haltepfosten | Einlaufpfosten | Diagonalstrebe |
|---|---|---|---|---|---|
| 8.000 | 10.500 | 100 x 100 | Einfach | Einfach | Nein |
| 9.000 | 11.500 | 100 x 100 | Einfach | Einfach | Nein |
| 10.000 | 13.300 | 100 x 100 | Einfach | Einfach | Nein |
| 11.000 | 14.300 | 100 x 100 | Doppelt | Einfach | Nein |
| 12.000 | 15.800 | 100 x 100 | Doppelt | Einfach | Nein |
| 13.000 | 16.800 | 100 x 100 | 4-fach | Doppelt | Ja |
| 14.000 | 18.500 | 100 x 100 | 4-fach | Doppelt | Ja |
| 15.000 | 19.500 | 100 x 100 | 4-fach | Doppelt | Ja |
| 16.000 | 21.000 | 100 x 100 | 4-fach | Doppelt | Ja |
| 17.000 | 22.500 | 100 x 100 | 4-fach | Doppelt | Ja |
| 18.000 | 23.500 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
| 19.000 | 25.000 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
| 20.000 | 26.000 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
| 21.000 | 27.500 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
| 22.000 | 28.500 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
| 23.000 | 30.000 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
| 24.000 | 31.000 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
| 25.000 | 32.500 | 200 x 100 | 4-fach | Doppelt | Ja/Doppelt |
Angaben in mm
Sicherheit
Der geschweißte Aluminium-Rahmen und die auf Wunsch gelieferte Zackenleiste sorgen für ein Maximum an Sicherheit und Schutz. Bei einem Stromausfall wird der Betrieb durch ein integriertes Not-Akku-Paket (serienmäßig bis 12 m) gewährleistet. Manuell betriebene Tore sind zusätzlich mit einem speziell für Schiebetore entwickelten Schloss ausgestattet. Alle Produkte werden nach dem neuesten Stand der CE-Vorgaben und der Torproduktnorm EN 13241-1 hergestellt. Bei besonders sensiblen Bereichen gibt es zusätzliche Ausstattungsvarianten, wie das PRO Safety Plus, eine berührungslose Kontaktleiste, die Hindernisse vor einer Kollision frühzeitig erkennt.
Das Antriebssystem

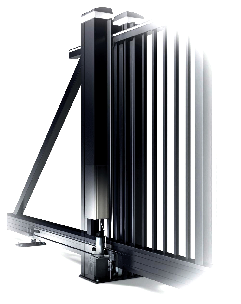

Das Antriebssystem IntraMatic überzeugt durch erstklassige Verarbeitung, schlichtes Design und hohe Stabilität. Der formschöne Antriebspfosten bietet Platz für Antrieb und Steuerungskomponenten und schützt optimal gegen Witterungseinflüsse und Vandalismus. Das integrierte LED-Blinklicht gewährleistet höchste Sicherheit im Durchfahrbereich.
Pfostenlichte: 3 m bis 25 m
Torgewicht: bis 3.000 kg
Einschaltdauer: 70 % (optional 100 %)
Geschwindigkeit: 10,8 m/min bis 30 m/min je nach Antriebssystem

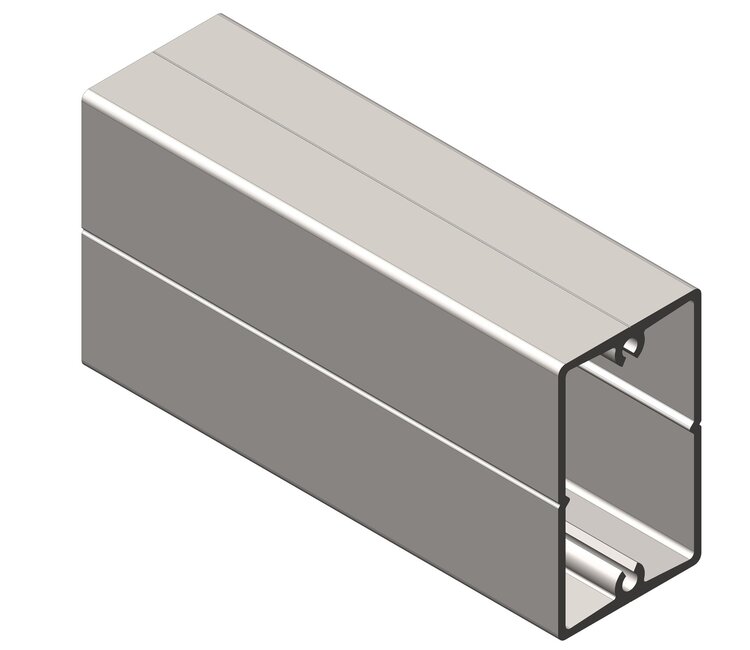

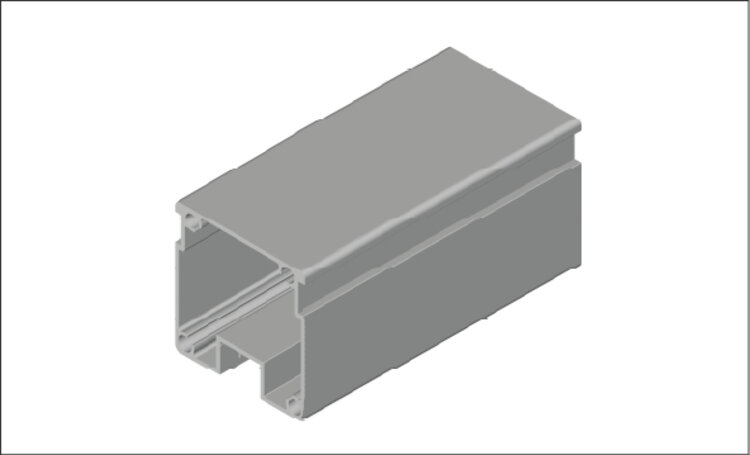

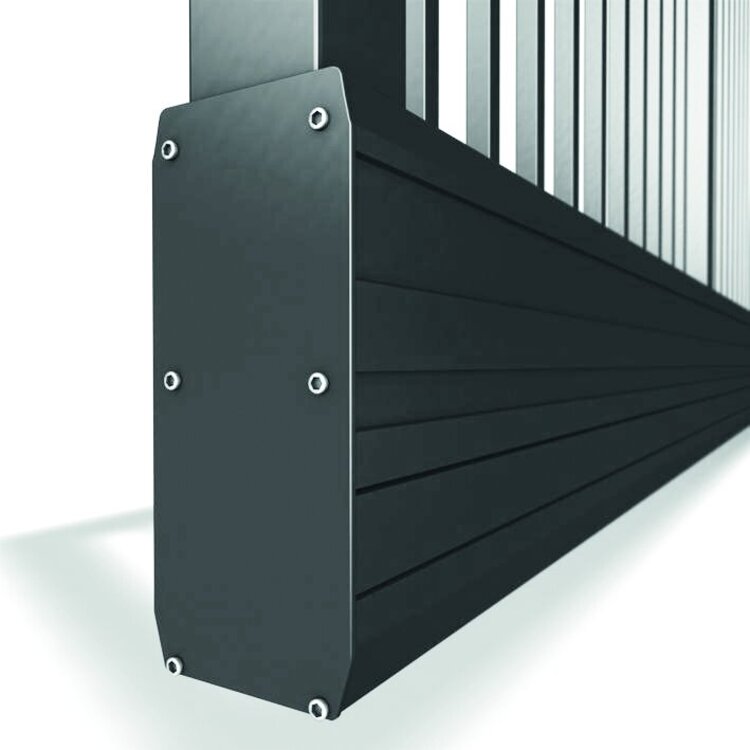

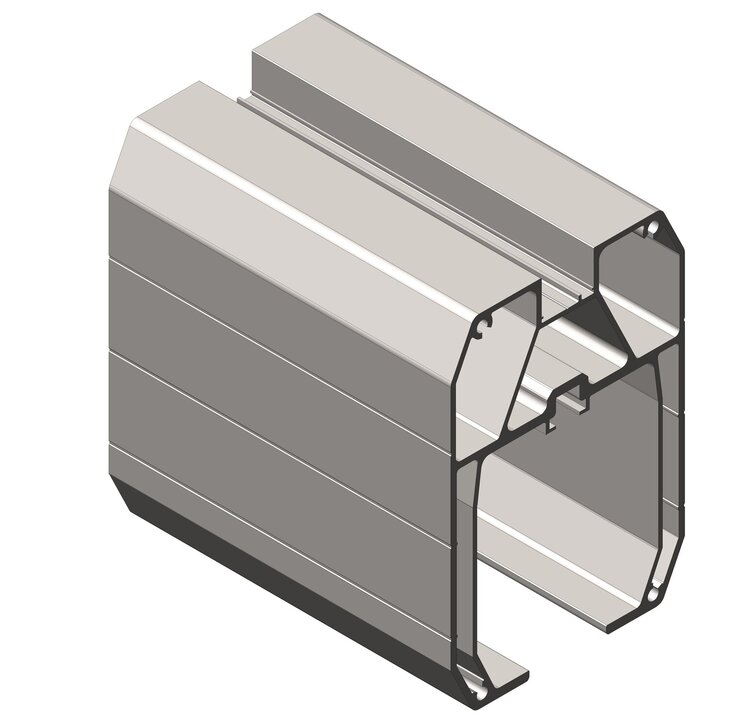

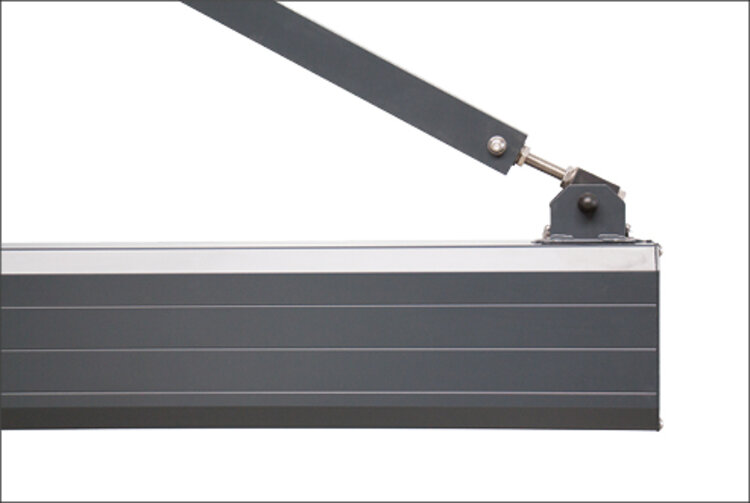

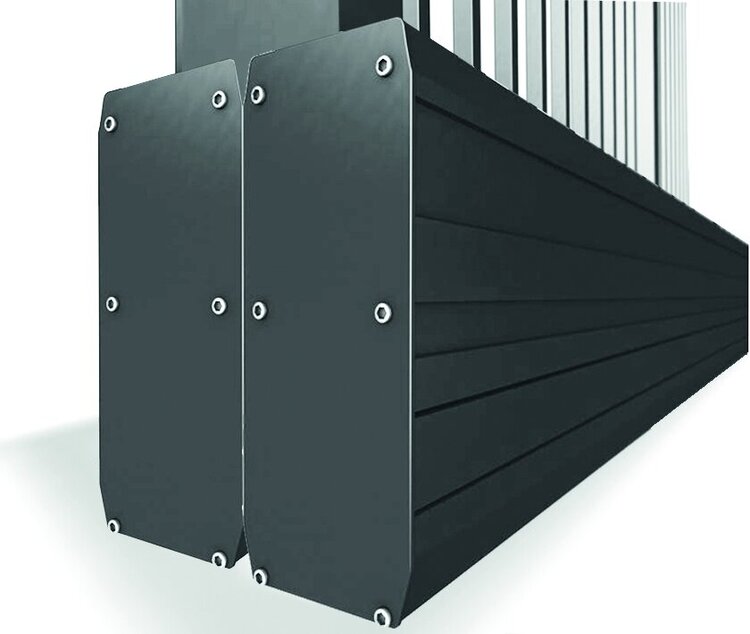

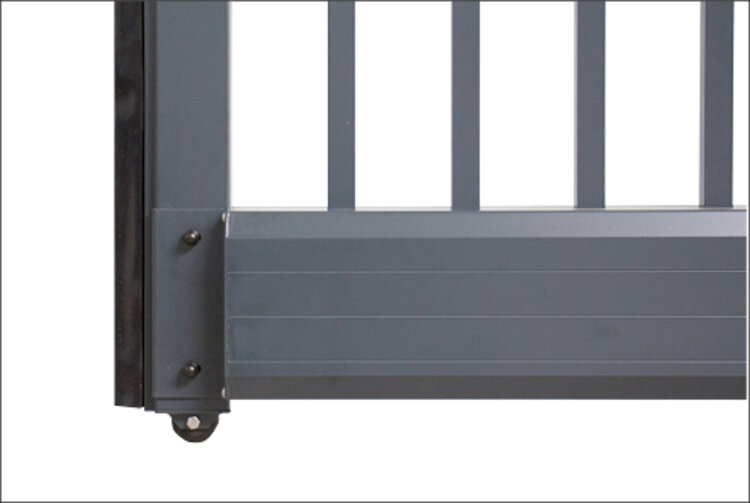

Laufschienen und Rahmen
Schiebetor SST E - Economy
Aluminium - robust und vielfältig
Mit einem Gewicht von 2,7 g/cm³ hat Aluminium nur ein Drittel des Gewichts von Stahl. Dadurch sind sowohl Lauf- und Tragrollen als auch der Antrieb einer wesentlich geringeren Belastung ausgesetzt. Dank seiner glatten, sauberen Oberflächenstruktur erlaubt Aluminium eine qualitativ hochwertige Farbbeschichtung. Aluminium ist nahezu 100 % wiederverwendbar (einschmelzbar) und leistet somit einen wertvollen Beitrag zum Schutz der Umwelt.

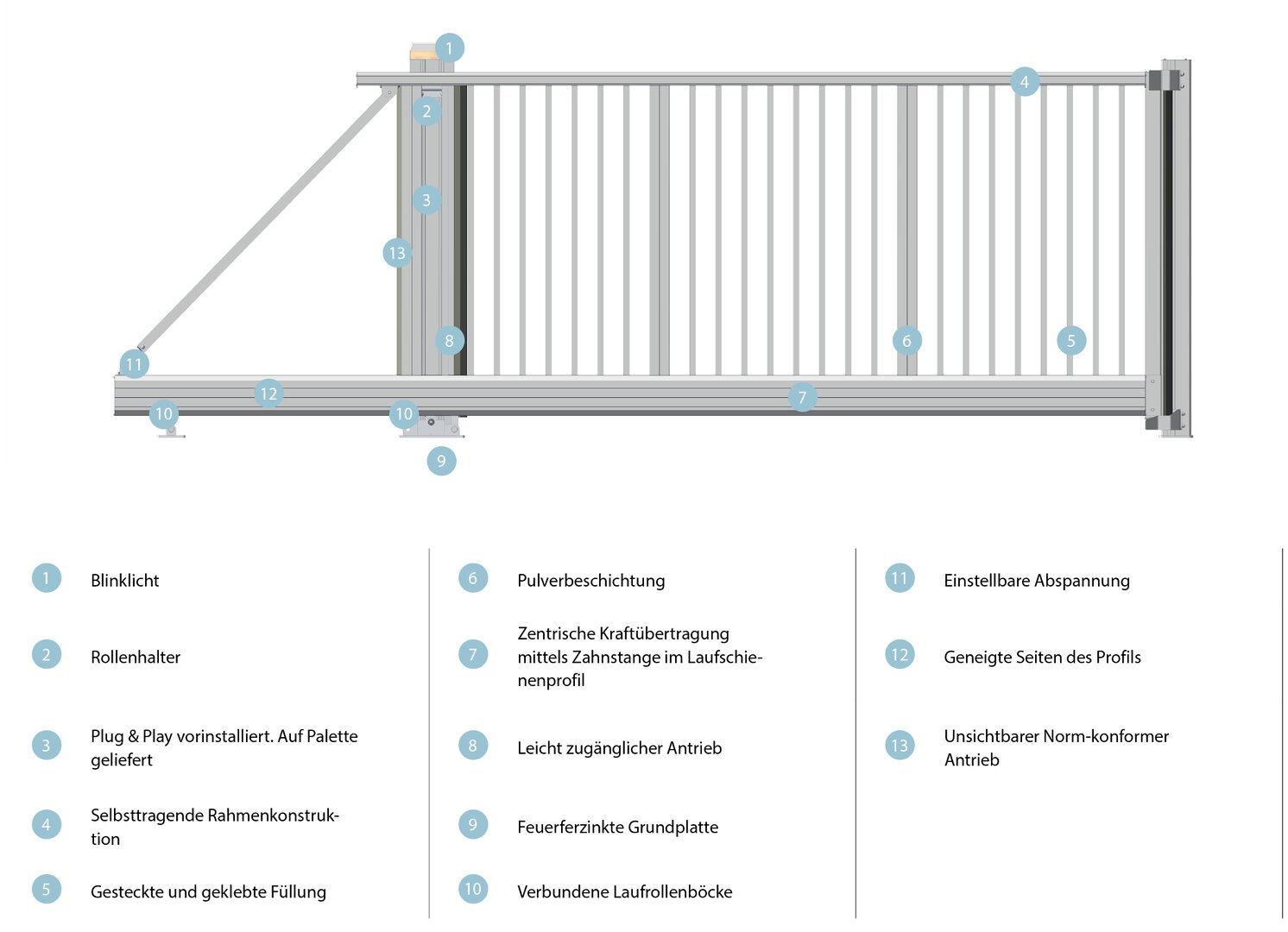

- Geschraubte Rahmenkonstruktion aus Aluminium (Laufschiene und Rahmen siehe Maßtabelle).
- Torflügel mit Kämpfern in Rahmenstärke. Füllungen werden in die Segmente eingesetzt.
- Bodenfreiheit 100 mm: Torhöhe wird standardmäßig inkl. Bodenfreiheit angegeben.
- Maximaler Stababstand von 120 mm zur erhöhten Sicherheit.
- Innenliegende Rollenführung im Obergurt.
- Innenliegende Laufrollen.
- Verbindung von vorderem und hinterem Laufrollenstation (Stahl).
- Zentrische Zahnstange im Laufschienenprofil integriert, somit gegen Witterungseinflüsse und Verschmutzung geschützt.
- Einlauf- und Haltepfosten mit Grundplatte in einfacher und doppelter Ausführung.
- Max. 250 Zyklen/Tag.
- Optisch und technisch kombinierbar mit weiteren Produkten aus unserem Sortiment (Gehtür, Zaun, Briefkasten u.v.m.).
Füllungen
Maßtabelle
Das freitragende steinau Schiebetor SST E ist standardmäßig in den Höhen 1.000, 1.250, 1.500, 1.800, 2.000, 2.250 und 2.500 mm lieferbar.
| Pfostenlichte | Torflügellänge | Laufschiene | Kämpfer | Obergurt | Haltepfosten | Einlaufpfosten | |
|---|---|---|---|---|---|---|---|
| 3.000 | 4.400 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 4.000 | 5.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 5.000 | 6.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 6.000 | 8.100 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 7.000 | 9.100 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 8.000 | 10.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 9.000 | 11.600 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach | |
| 10.000 | 13.100 | 137 x 200 mm | 100 x 60 mm | 120 x 65 mm | Einfach | Einfach |
Angaben in mm
Sicherheit
Der geschraubte Aluminium-Rahmen und die auf Wunsch gelieferte Zackenleiste sorgen für ein Maximum an Sicherheit und Schutz. Bei einem Stromausfall wird der Betrieb durch ein integriertes Not-Akku-Paket gewährleistet. Manuell betriebene Tore sind zusätzlich mit einem speziell für Schiebetore entwickelten Schloss ausgestattet. Alle Produkte werden nach dem neuesten Stand der CE-Vorgaben und der Torproduktnorm EN 13241-1 hergestellt. Für besonders sensible Bereiche stehen zusätzliche Ausstattungsvarianten zur Verfügung, wie das PRO Safety Plus, eine berührungslose Kontaktleiste, die Hindernisse vor einer Kollision frühzeitig erkennt.
Das Antriebssystem
Das Antriebssystem IntraMatic überzeugt durch erstklassige Verarbeitung, schlichtes Design und hohe Stabilität. Der formschöne Antriebspfosten bietet Platz für Antrieb und Steuerungskomponenten und schützt optimal gegen Witterungseinflüsse und Vandalismus. Das integrierte LED-Blinklicht gewährleistet höchste Sicherheit im Durchfahrbereich.
Pfostenlichte: 3 m bis 10 m.
Torgewicht: bis 750 kg.
Einschaltdauer: bis 70 %.
Geschwindigkeit: bis 10,8 m/min.
Laufschienen und Rahmen

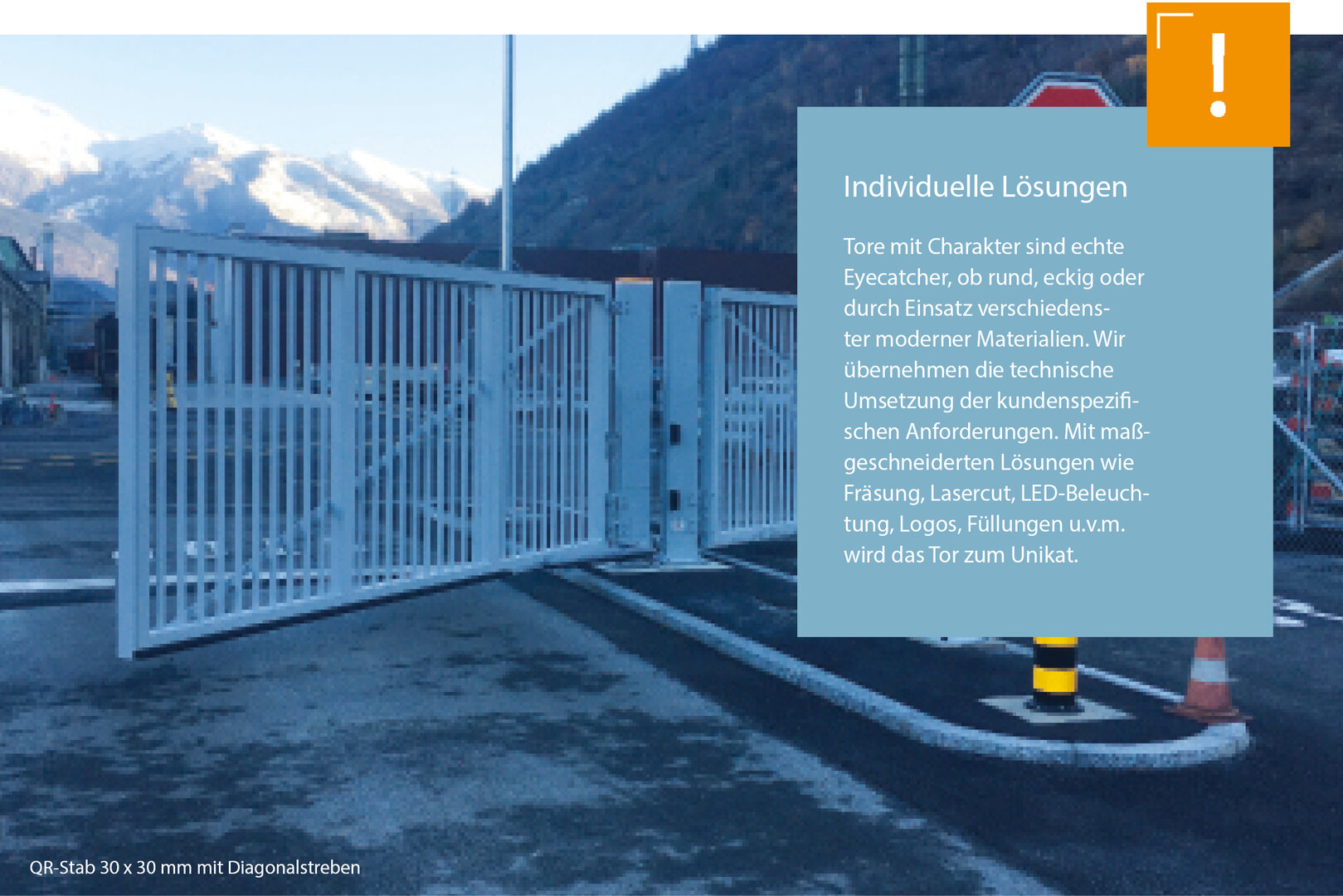

Drehtor SDT I - Industry

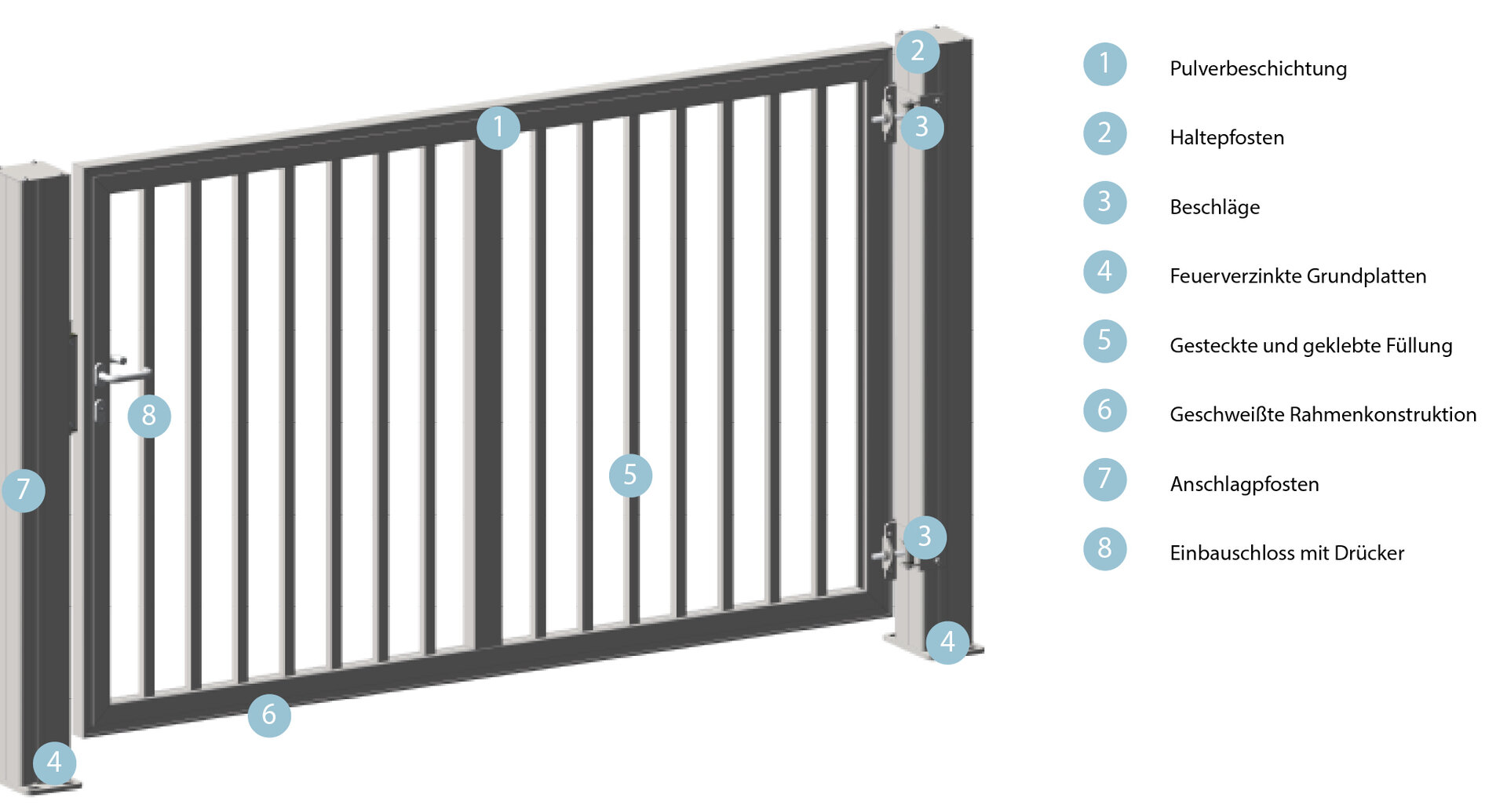

Konstruktion
Aluminium - robust und vielfältig
Mit einem Gewicht von 2,7 g/cm³ hat Aluminium nur ein Drittel des Gewichts von Stahl. Dadurch sind sowohl Lauf- und Tragrollen als auch der Antrieb einer wesentlich geringeren Belastung ausgesetzt. Dank seiner glatten, sauberen Oberflächenstruktur erlaubt Aluminium eine qualitativ hochwertige Farbbeschichtung. Aluminium ist nahezu 100 % wiederverwendbar (einschmelzbar) und leistet somit einen wertvollen Beitrag zum Schutz der Umwelt.
- Geschweißte Rahmenkonstruktion aus Aluminium (Laufschiene und Rahmen siehe Maßtabelle).
- Torflügel mit Kämpfern in Rahmenstärke. Füllungen werden in die Segmente eingesetzt.
- Obergurt serienmäßig mit Alu-Führungsleiste für Rollenführung.
- Verbindung von vorderem und hinterem Laufrollenstation (Stahl).
- Zentrische Zahnstange im Laufschienenprofil integriert, somit gegen Witterungseinflüsse und Verschmutzung geschützt.
- Einlauf- und Haltepfosten mit Grundplatte in einfacher und doppelter Ausführung.
- Torflügel über 10 m Pfostenlichte werden zweigeteilt geliefert. Gesamtes Befestigungsmaterial zur Kopplung ist enthalten.
- Max. 250 Zyklen/Tag bei Toren bis 12 m.
- Optisch und technisch kombinierbar mit weiteren Produkten aus unserem Sortiment (Personentür, Zaun, Briefkasten u.v.m.).
Füllungen
Antriebe

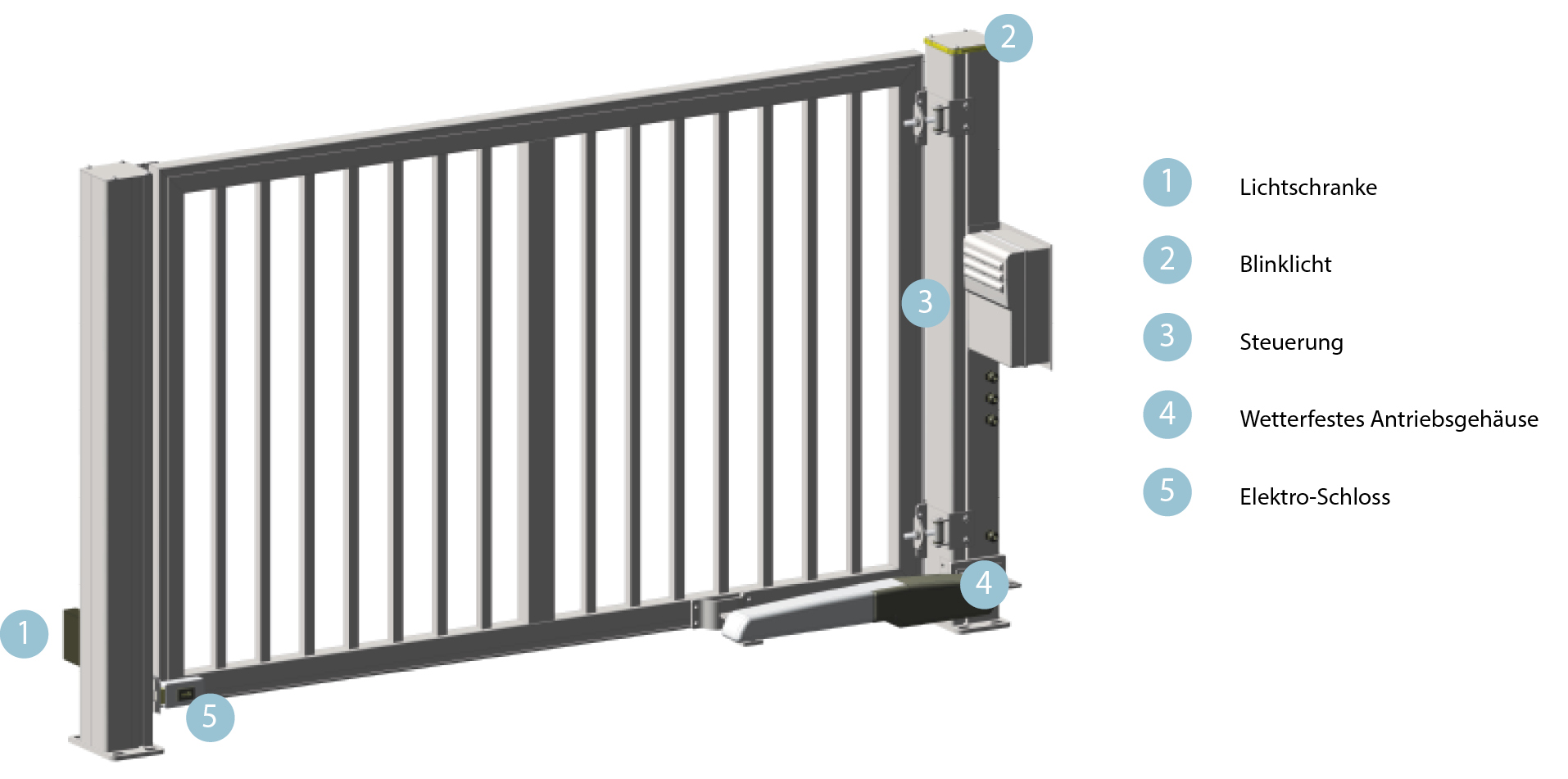

Aufbauantriebs-Set
Unsere 24-V-Antriebstechnik ist die perfekte Lösung für ein- und zweiflügelige Drehtore mit einer Breite von 3 bis 5 Metern (zweiflügelig bis 10 Meter). Die Steuerung befindet sich in einem formschönen Gehäuse, das vor Witterungs- und Umwelteinflüssen schützt. Der Motoranschluss an die Steuerung erfolgt in 3-Draht-Technik. Verlängerte Wartungsintervalle, da der elektromagnetische Spindelantrieb witterungsgeschützt eingebaut ist.
Dank der Encoder-Technologie wird der Torlauf permanent überwacht, um eine optimale Steuerung der Soft-Phasen zu gewährleisten. Serienmäßig sind eine Lichtschranke, ein Blinklicht und Anschlussmöglichkeiten für verschiedene Befehlsgeräte vorhanden. Das LED-Blinklicht ist im Haltepfosten integriert, um die Sicherheit im Durchfahrbereich zu erhöhen. Mit unserer hochwertigen Antriebstechnik sind Sie auf der sicheren Seite!

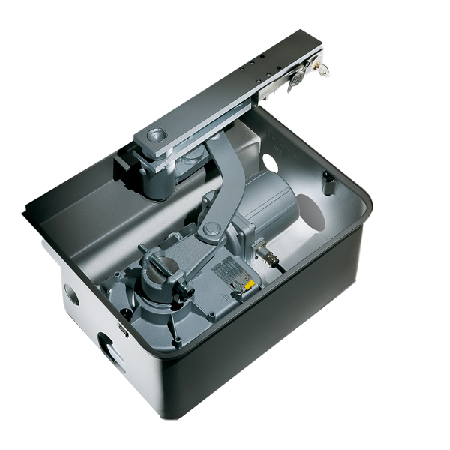

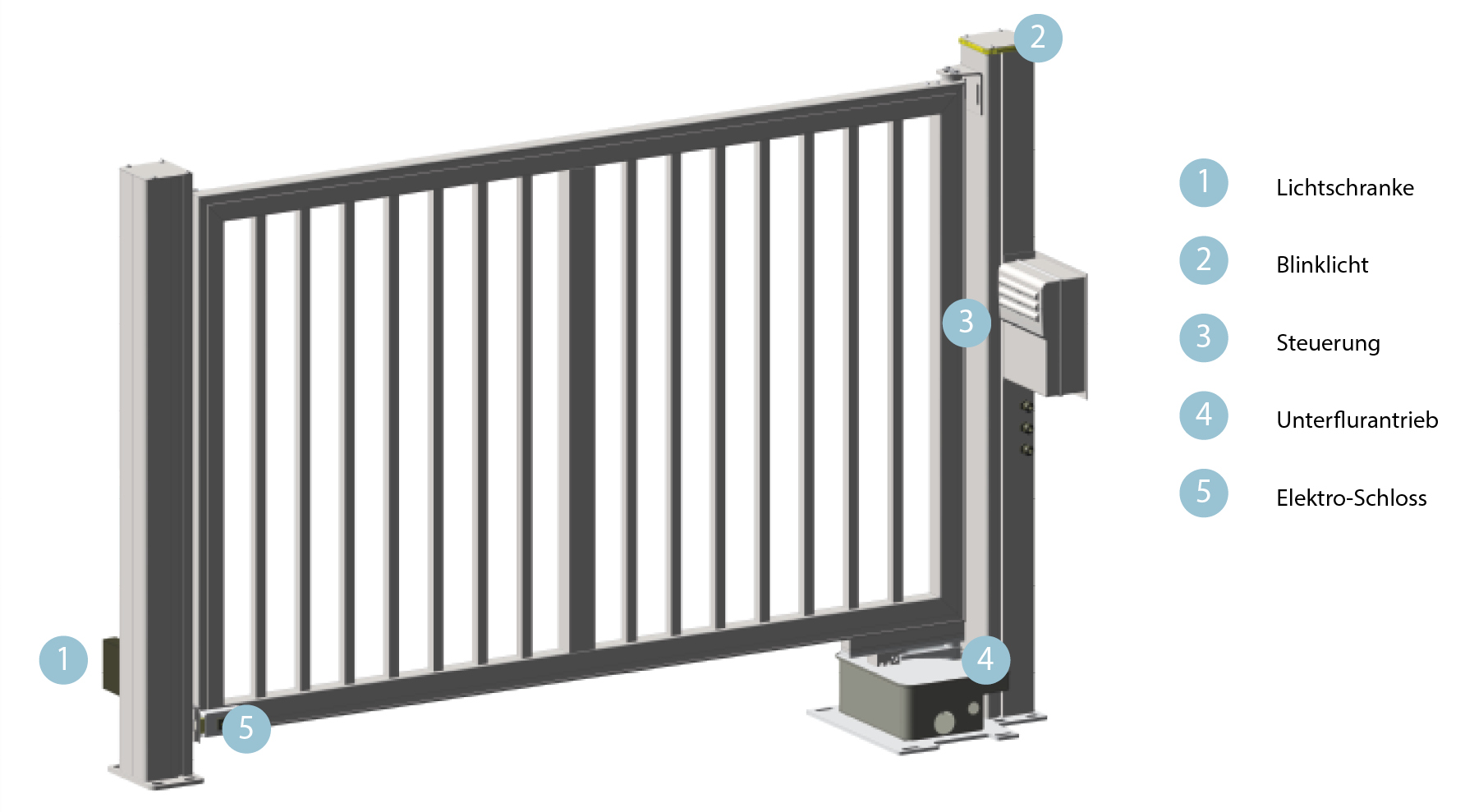

Unterflurantrieb
Unsere 24-V-Antriebstechnik ist die ideale Lösung für ein- und zweiflügelige Drehtore mit einer Breite von bis zu 3,5 Metern (zweiflügelig bis 7 Metern). Der elektromagnetische Getriebemotor ist nahezu unsichtbar im Fundamentkasten eingebaut, was für eine ästhetische Optik sorgt. Die Steuerung befindet sich in einem formschönen Gehäuse, das vor Witterungs- und Umwelteinflüssen schützt.
Der Motoranschluss an die Steuerung erfolgt in 3-Draht-Technik, was eine einfache Installation ermöglicht. Serienmäßig sind eine Lichtschranke, ein Blinklicht und Anschlussmöglichkeiten für verschiedene Befehlsgeräte vorhanden. Zudem ist das LED-Blinklicht im Haltepfosten integriert, um die Sicherheit im Durchfahrbereich zu erhöhen. Mit unserer hochwertigen Antriebstechnik bieten wir Ihnen Komfort und Sicherheit für Ihr Tor.
Anschlussoptionen
Vorinstallation
Die Antriebs- und Steuerungskomponenten werden vorinstalliert geliefert. Diese Vorinstallation der Verkabelung und Anschlüsse erleichtert die Montage sowie den Anschluss vor Ort und minimiert gleichzeitig mögliche Montagefehler.
Plug&Play
Durch die verwendete Plug&Play-Technik wird das Anschließen leicht gemacht und das Tor ist sofort einsatzbereit. Die gesamten Steuerungskomponenten werden bereits im Werk in den Haltepfosten eingebaut. Die Montage vor Ort erfolgt komfortabel und mit minimalem Zeitaufwand.

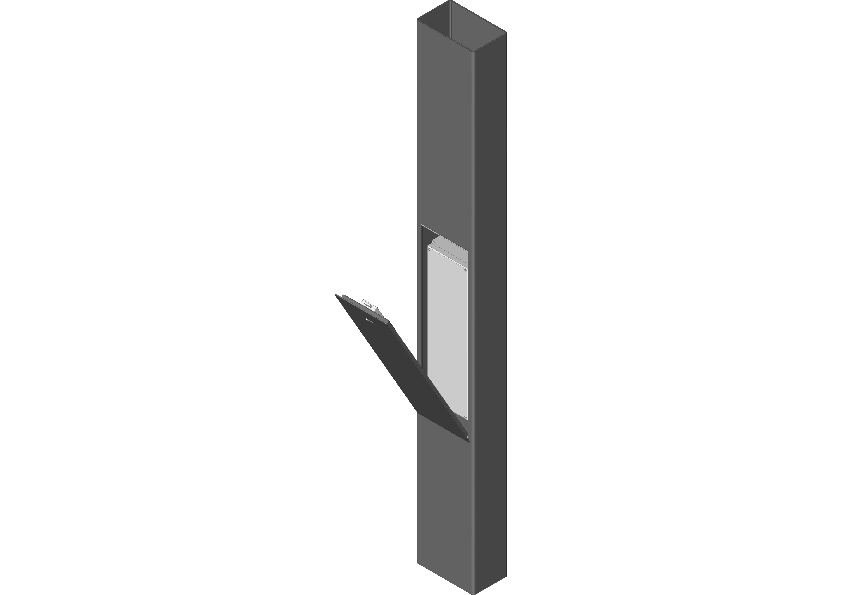

- Haltepfosten oder Antriebspfosten, Stahl, 250 x 150 mm, verzinkt, pulverbeschichtet, oben geschlossen für Blinklichtrahmen 260 x 160 mm.
- Steuerungstechnik im Stahlpfosten verbaut, geschützt vor Witterung und Vandalismus.
- Blinklicht aufgebaut und der Pfostengröße angepasst, oder Blinkleuchte für bauseitigen Pfosten.
- Lichtschranken fertig verbaut.

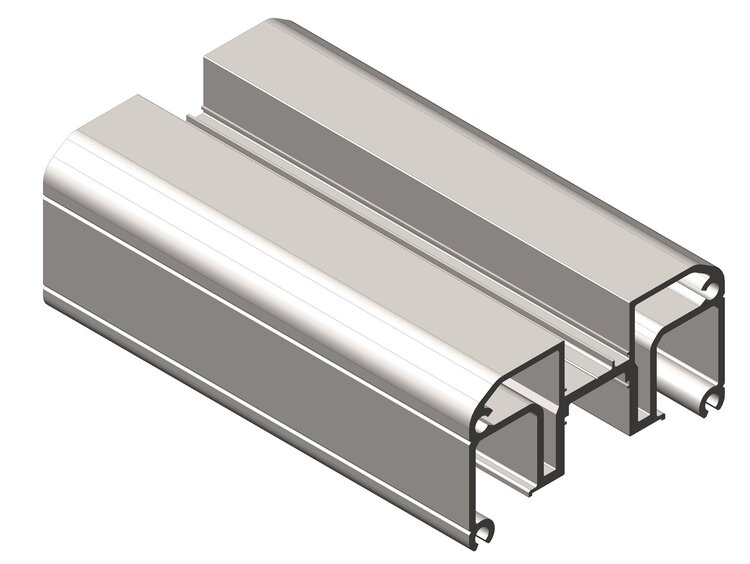

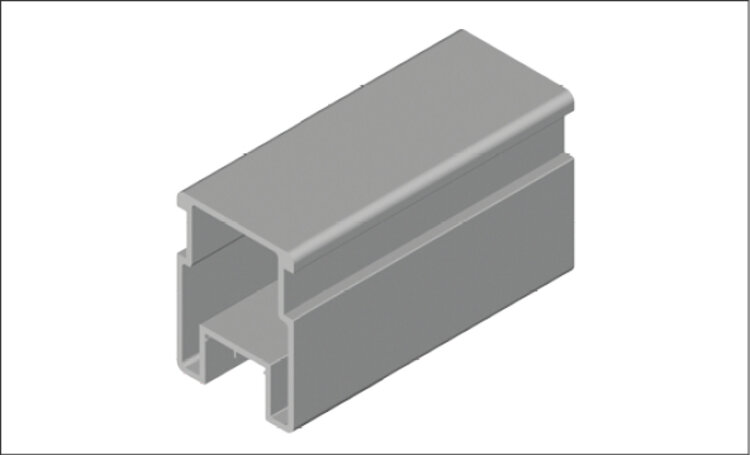

Rahmen
Personentüren, Briefkasten-, Paket- und Ladesäule
Personentür Industry
- Breite: max. 1.500 mm
- Höhe: max. 2.500 mm
- Sonderkonstruktionen bis 5.000 mm Höhe
- Geschweißte Rahmenkonstruktion
- Profil 80 x 60 mm
- Einbauschloss mit 3 Schlüsseln und eleganter Knopfgarnitur
- Scharnierbruchsicherung
Personentür Economy
- Breite: max. 1.500 mm
- Höhe: max. 2.500 mm
- Geschweißte Rahmenkonstruktion
- Profil 60 x 50 mm
- Einbauschloss mit 3 Schlüsseln und Knopfgarnitur
- Verstellbares Schließblech
- Scharnierbruchsicherung
Schiebe- und Drehtore
Farben
Rahmen und Füllung aus witterungsbeständigen Aluminium-Profilen werden hochwertig pulverbeschichtet. Diesen zusätzlichen Korrosionsschutz bieten wir serienmäßig in 12 RAL-Farben an.
Auf Wunsch erhalten Sie unsere Einfahrtstore auch in anderen RAL-Farben (ausgenommen sind Leucht-, Signal- und Metallic-Farben).
Schiebe- und Drehtore
Zubehör
Mechanisches Zubehör (Beispiele)

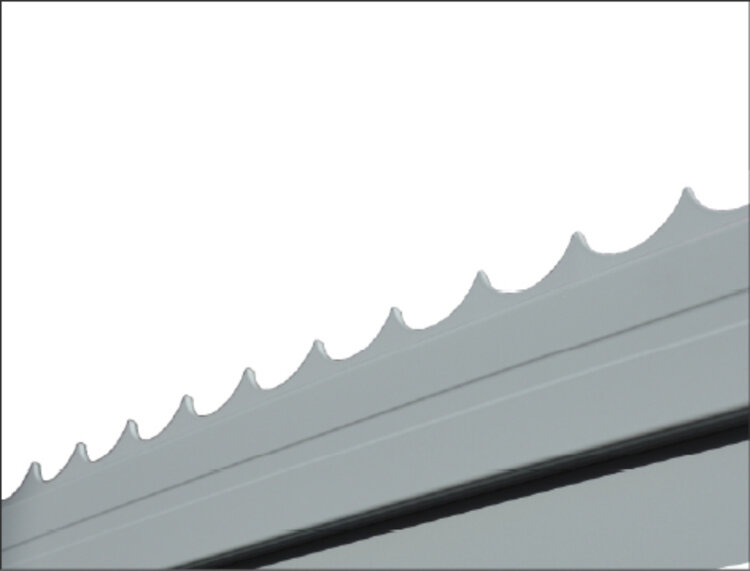

Zackenleiste

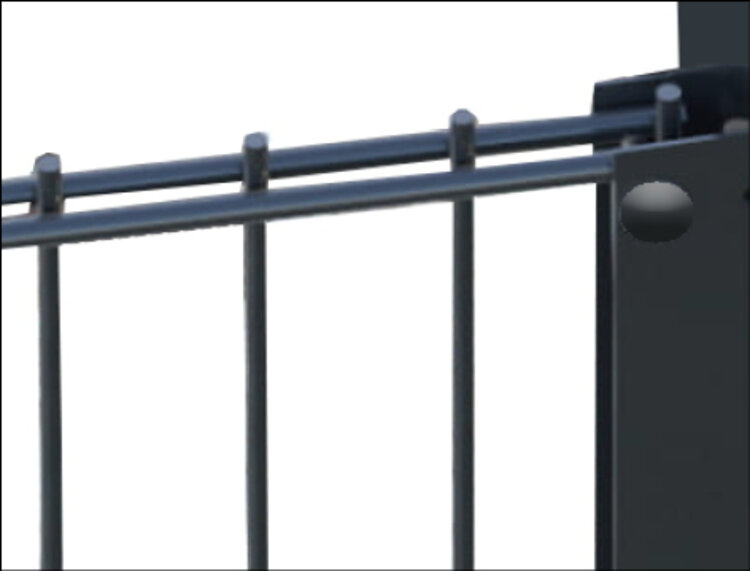

Zaunanschluss

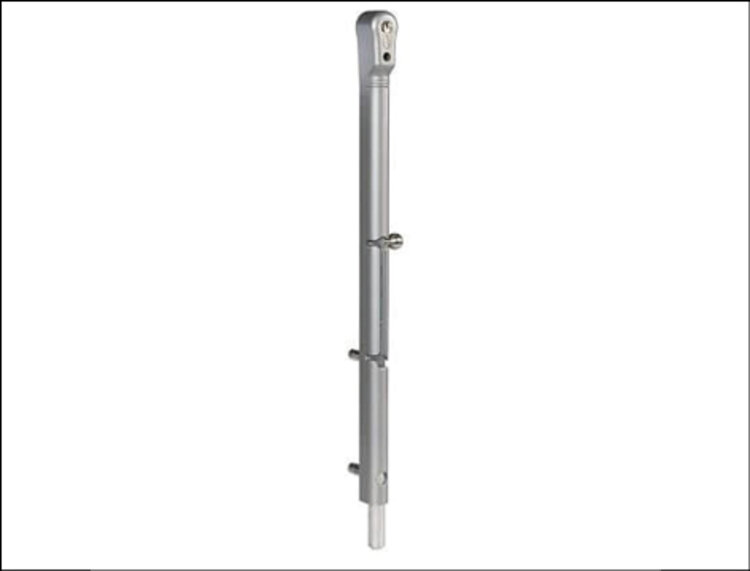

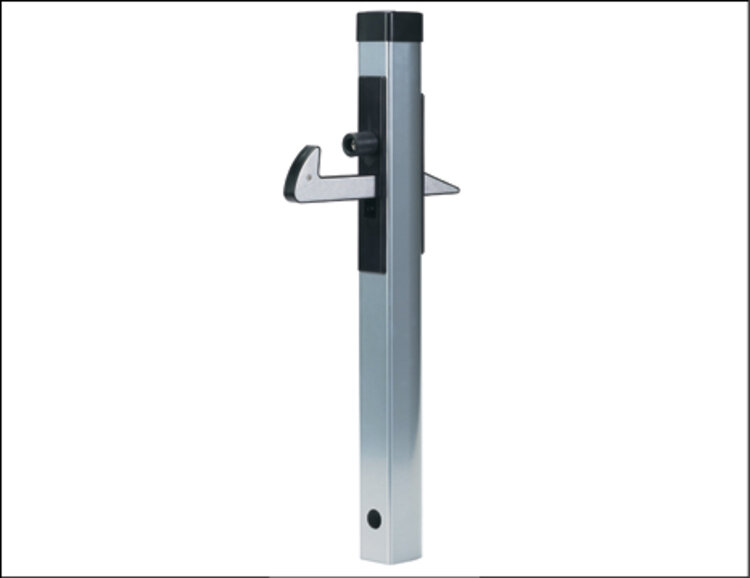

Torfeststeller (Drehtor)

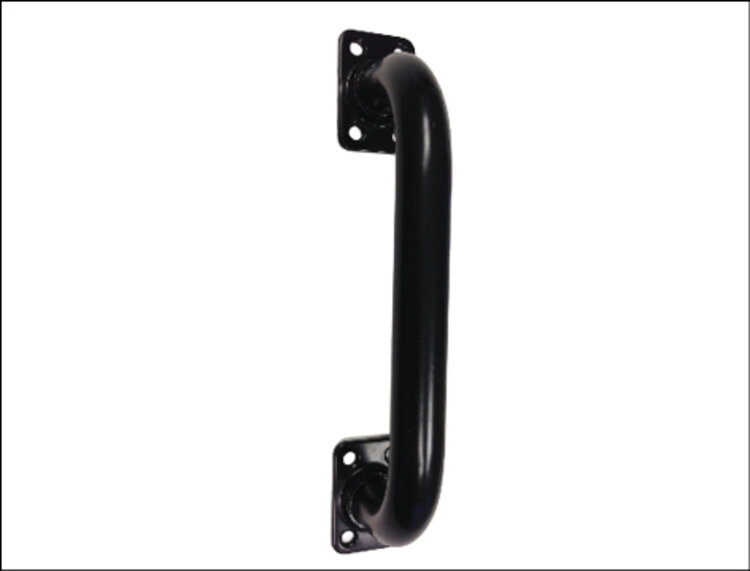

Haltegriff (Schiebetor)

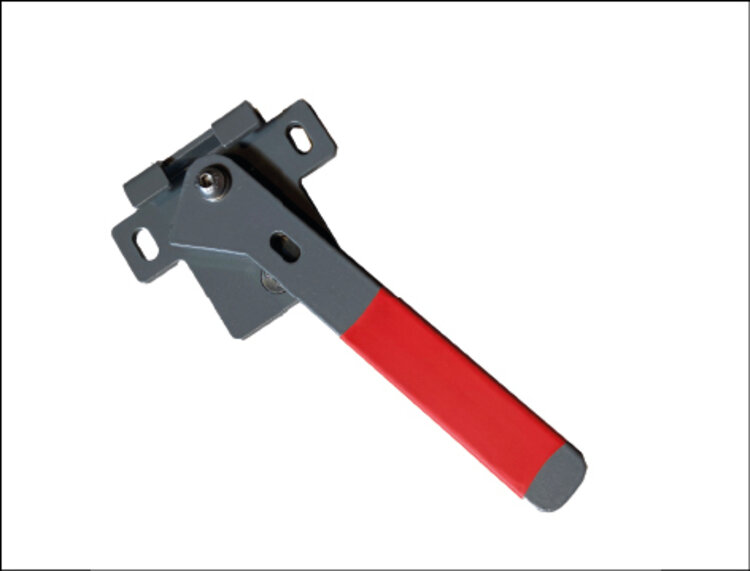

Torfeststeller (Schiebetor)

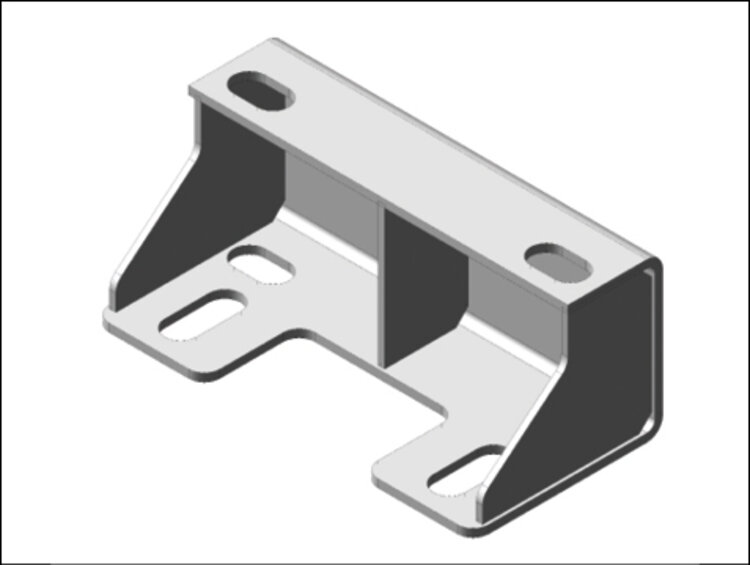

Unterstellböcke in verschiedenen Höhen
Torfeststeller (Drehtor)

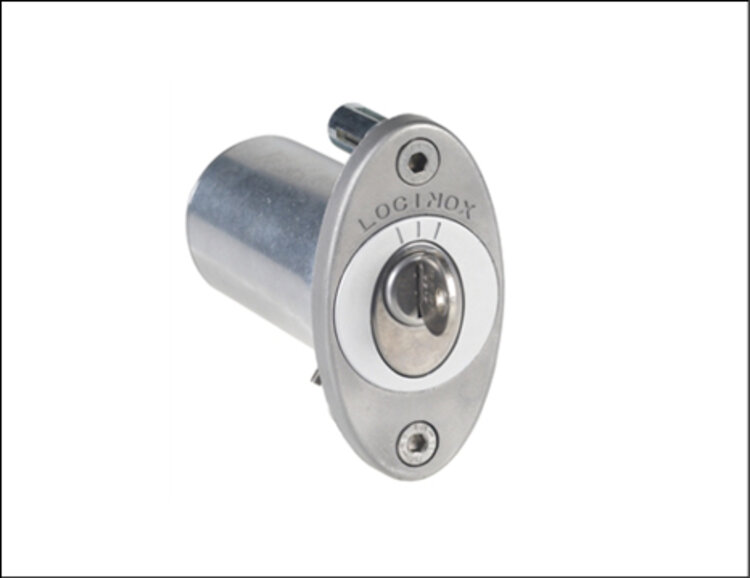

Keysafe
Elektrisches Zubehör (Beispiele)

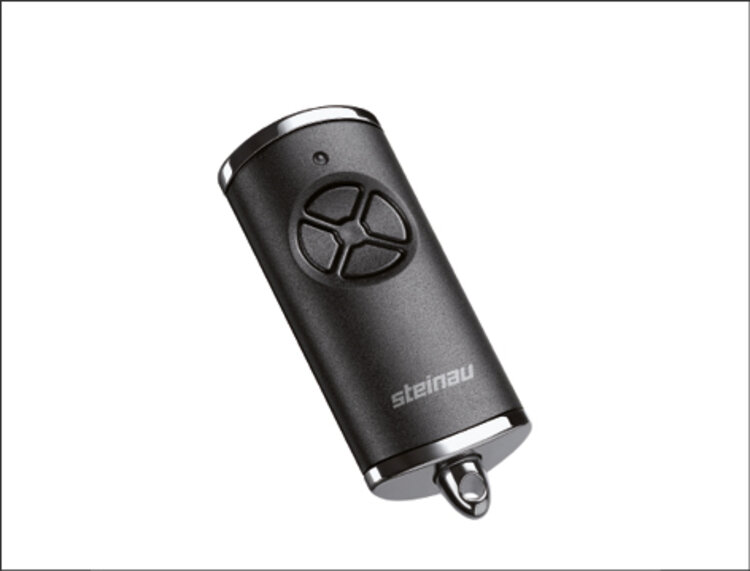

Handsender (versch. Farben)

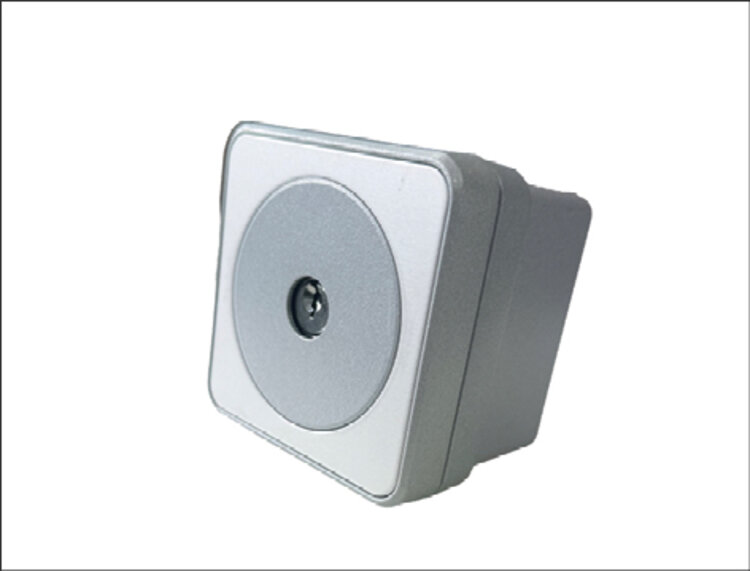

Schlüsseltaster

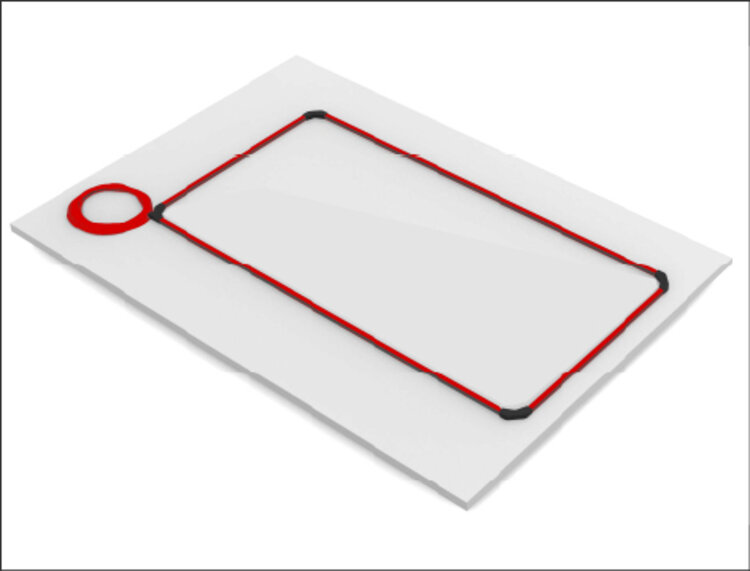

Induktionsschleife

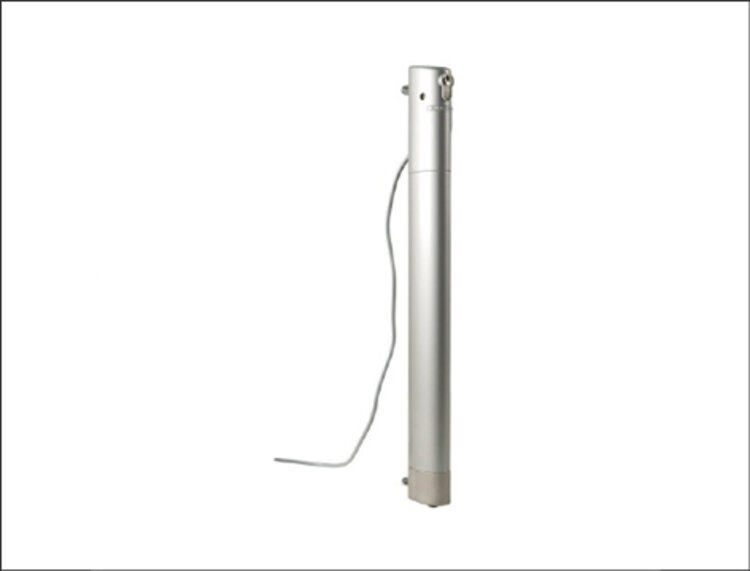

Elektro-Hubbolzen-Verriegelung (Drehtor)
Jahres-, Wochenzeitschaltuhr

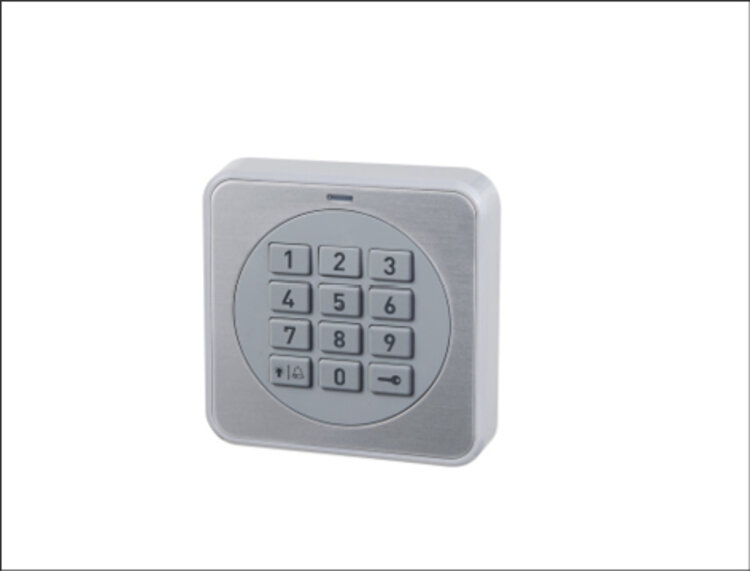

Codetaster CTR

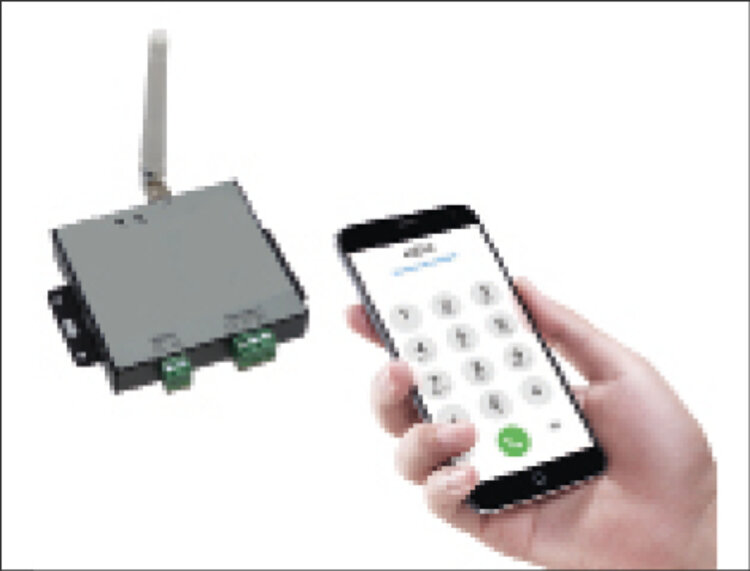

GSM-Modul
