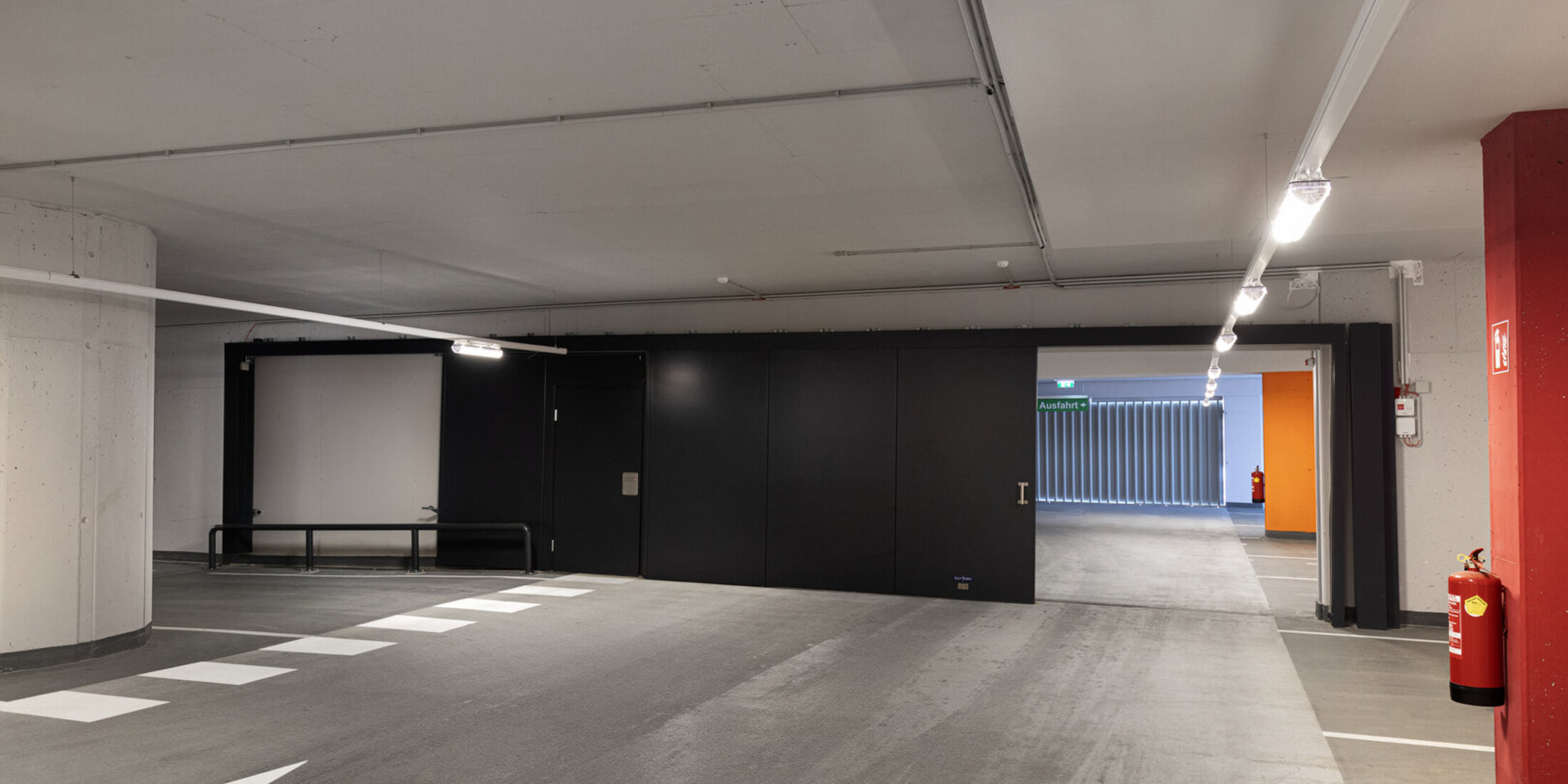

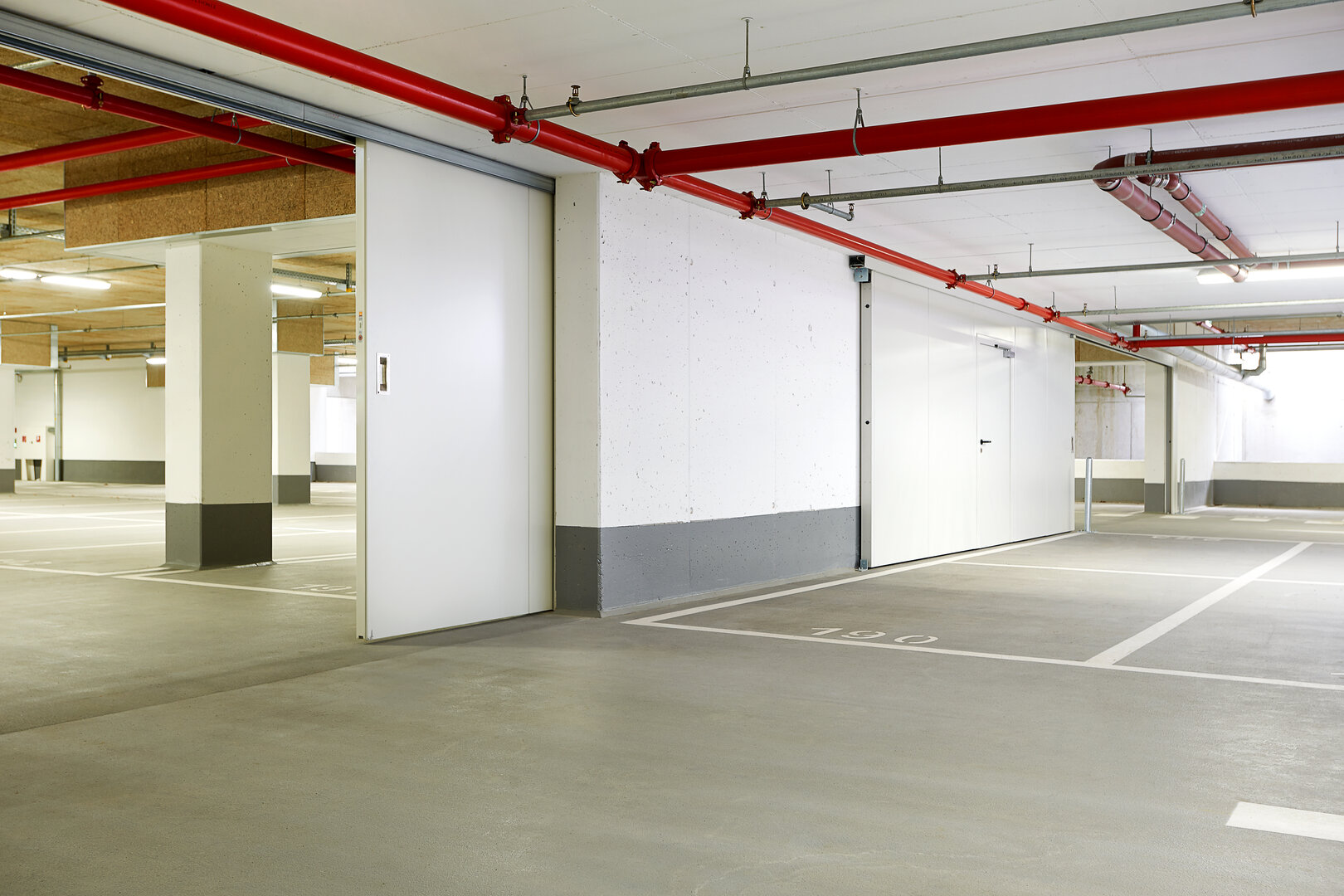

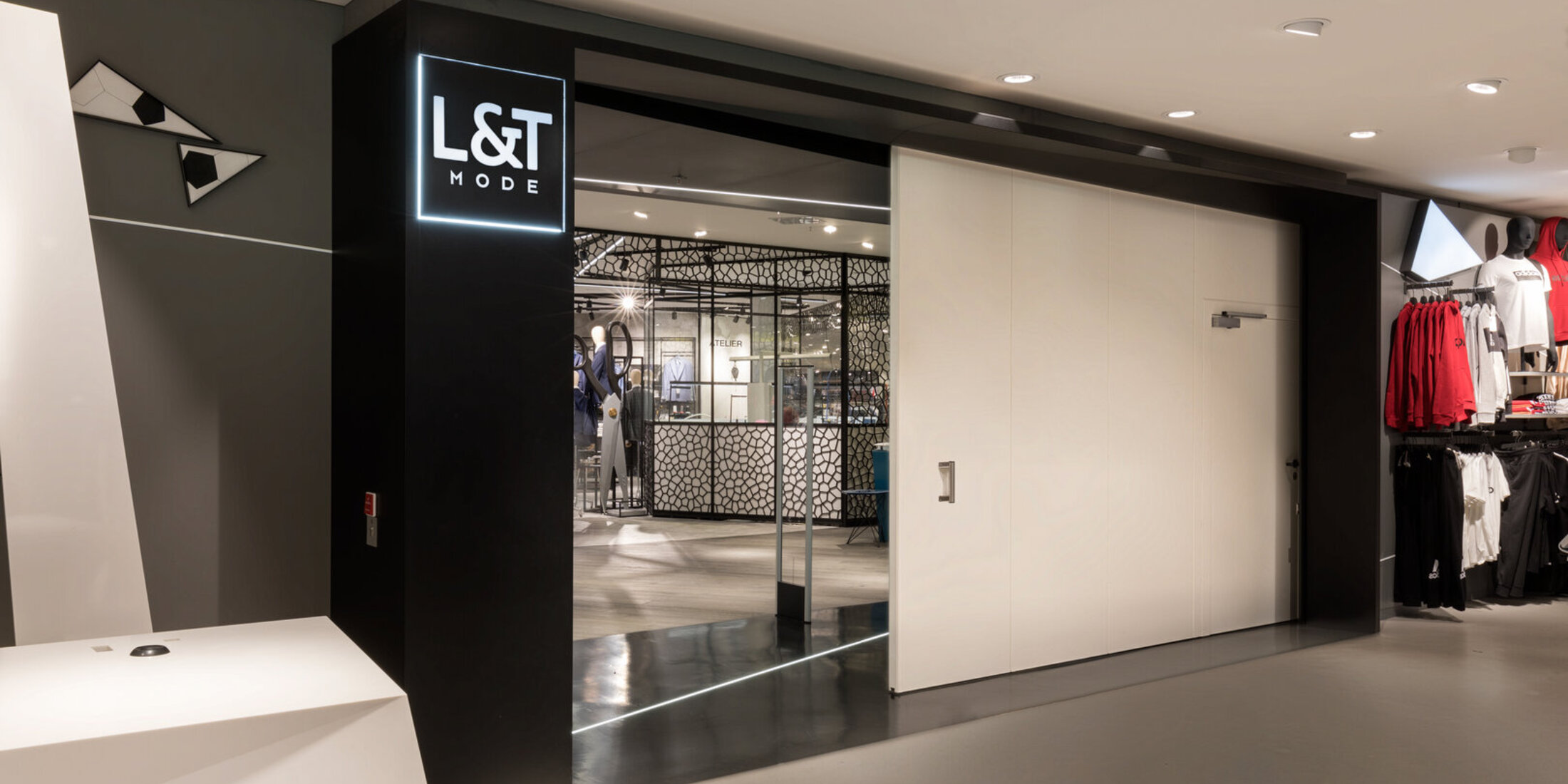

Feuerschutz-Schiebetore

Die Stahl- und Edelstahl-Schiebetore OD verbinden höchste Sicherheit mit moderner Technik und vielfältigen Einsatzmöglichkeiten. Dank patentierter Konstruktion, präziser Torblattführung und leistungsstarker Antriebslösungen gewährleisten sie ein zuverlässiges, leises und langlebiges Schließen – auch bei intensiver Nutzung.

Mit flexiblen Einbauvarianten und geprüften Brandschutzklassen (EI230, EI260, EI290, EI2120) erfüllen die Tore alle relevanten europäischen Normen (EN 16034, EN 13241) und lassen sich europaweit ohne zusätzliche Zulassungen einsetzen. Ob im Einkaufszentrum, Bürogebäude, Sammelgarage, Lagerhalle, Logistikzentrum oder in der Industrie – die Schiebetore passen sich optimal an jede architektonische Umgebung an.

Darüber hinaus überzeugen sie durch eine breite Auswahl an Oberflächen und Farben, inklusive verzinkter Ausführung, hochwertiger Pulverbeschichtung in RAL-Farben oder Edelstahlvarianten. Ergänzt wird das System durch optionale Ausstattungselemente wie Schlupftüren, Nischen- und Deckenklappen sowie moderne Steuerungs- und Antriebslösungen.

Mehr lesen Ausblenden

Vorteile im Überblick

Patentierte Torkonstruktion mit hochwertiger Oberfläche und verdeckten Verbindungen
Komfortable Antriebslösungen für schnelles, leises und energieeffizientes Öffnen und Schließen
Vielseitige Einsatzbereiche: von Einkaufszentren über Bürogebäude bis hin zu Logistik- und Produktionshallen
Hohe Sicherheit: geprüfte Feuerwiderstandsklassen bis 120 Minuten
Individuelles Design: vielfältige Oberflächen und Farboptionen, harmonische Integration in jedes Baukonzept
Barrierefreie Lösungen durch schwellenlose Schlupftüren und intelligente Integration in Fluchtwege

Übersicht

Tortyp	Ausführung	EI₃₀ Feuerhemmend	EI₆₀ Feuerbeständig	EI₉₀ Feuerbeständig	EI₁₂₀ Feuerbeständig	S₂₀₀ Rauchschutz	S_a Dichtschließend²⁾	Edelstahl Rost frei	CE- Kennzeichnung	Größenbereich Standard Breite (mm) Höhe (mm) Torblattfläche max. (m²)	Größenbereich S₂₀₀ Rauchschutz Breite (mm) Höhe (mm) Torblattfläche max. (m²)
FST 30-1 OD	1-flüglig	●				○	○	○	●	1.000 – 12.000 2.000 – 8.750 62,5	1.000 – 7.000 2.000 – 6.750 35,0³⁾ / 27,0⁴⁾
FST 30-2 OD	2-flüglig ¹⁾	●				○	○	○	●	1.500 – 12.000 2.000 – 8.680 62,5	1.500 – 7.000 2.000 – 6.680 35,0³⁾ / 27,0⁴⁾
FST 30-1 T2 OD	Teleskop 2-teilig	●				○	○	○	●	1.500 – 12.000 2.000 – 8.750 62,5
FST 30-1 T3 OD	Teleskop 3-teilig	●				○	○	○	●	1.500 – 12.000 2.000 – 8.750 62,5
FST 60-1 OD	1-flüglig		●			○	○	○	●	1.000 – 12.000 2.000 – 8.260 62,5	1.000 – 7.000 2.000 – 4.500 24,0
FST 60-2 OD	2-flüglig ¹⁾		●			○	○	○	●	1.500 – 12.000 2.000 – 6.500 62,5	1.500 – 7.000 2.000 – 4.500 24,0
FST 60-1 T2 OD	Teleskop 2-teilig		●			○	○	○	●	1.500 – 8.000 2.000 – 5.000 42,0
FST 60-1 T3 OD	Teleskop 3-teilig		●			○	○	○	●	1.500 – 8.000 2.000 – 5.000 42,0
FST 90-1 OD	1-flüglig			●		○	○	○	●	1.000 – 12.000 2.000 – 8.260 62,5	1.000 – 7.000 2.000 – 4.500 24,0
FST 90-2 OD	2-flüglig ¹⁾			●		○	○	○	●	1.500 – 12.000 2.000 – 6.500 62,5	1.500 – 7.000 2.000 – 4.500 24,0
FST 90-1 T2 OD	Teleskop 2-teilig			●		○	○	○	●	1.500 – 8.000 2.000 – 5.000 62,5
FST 90-1 T3 OD	Teleskop 3-teilig			●		○	○	○	●	1.500 – 8.000 2.000 – 5.000 62,5
FST 120-1 OD	1-flüglig				●	○	○	○	●	1.000 – 8.000 2.000 – 5.500 46,0
FST 120-2 OD	2-flüglig ¹⁾				●	○	○	○	●	1.500 – 7.000 2.000 – 4.700 46,0

● = serienmäßig
○ = Zusatzfunktion bei entsprechender Ausstattung
1) Teilung in der Breite links / rechts min. 750 mm
2) 3-seitige Dichtung in Deutschland erforderlich
3) ohne Schlupftür
4) mit Schlupftür

Hinweis: Die oben angeführten Abmessungen können bei Toren mit Antrieb SupraMatic HT oder ITO 500 FU ggfs. abweichen.

Maximalmaße können aufgrund von Torblattfläche und Fugenlänge eingeschränkt sein.

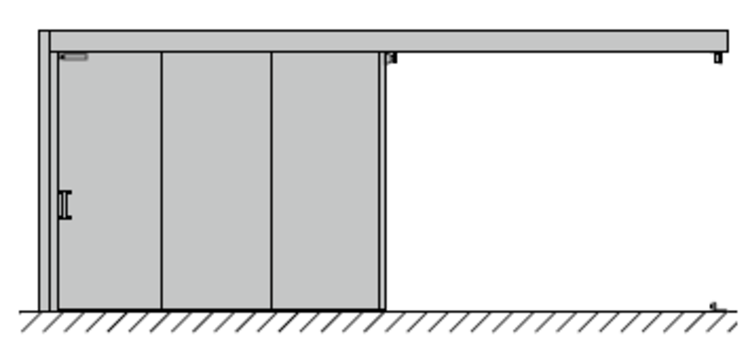

1-flüglig

2-flüglig

Teleskop Schiebetür

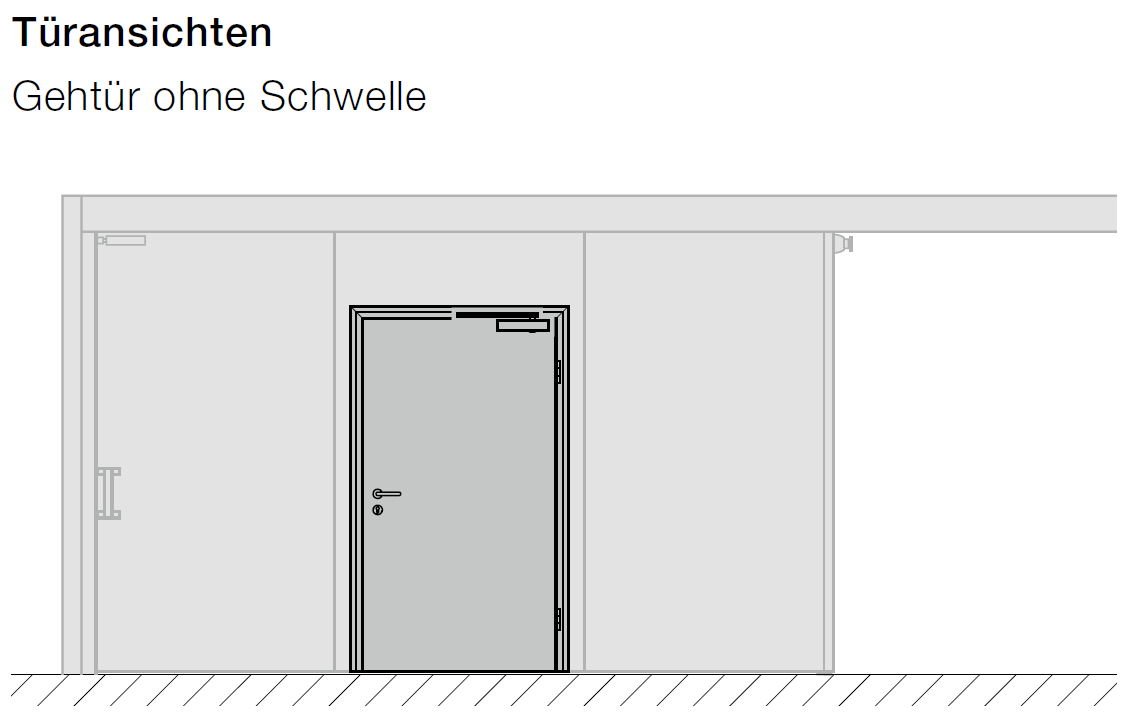

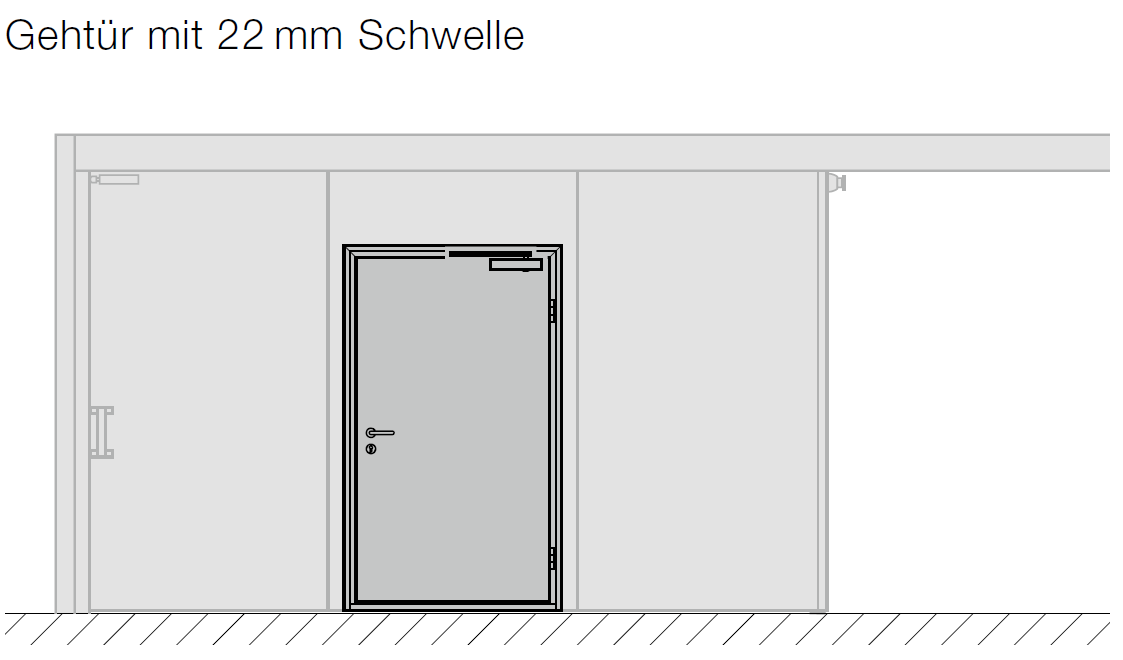

	Schlupftür	Schlupftür mit S₂₀₀ Rauchschutz Ausführung
Normgröße (Standard)
Breite (mm)	1.000	1.000
Höhe (mm)	2.000	2.000
EI₃₀ Feuerhemmend
Breite (mm)	750 – 1.200	750 – 1.200
Höhe (mm)	1.750 – 2.300	1.750 – 2.000
EI₆₀ / EI₉₀ Feuerbeständig
Breite (mm)	750 – 1.000	750 – 1.000
Höhe (mm)	1.750 – 2.000	1.750 – 2.000

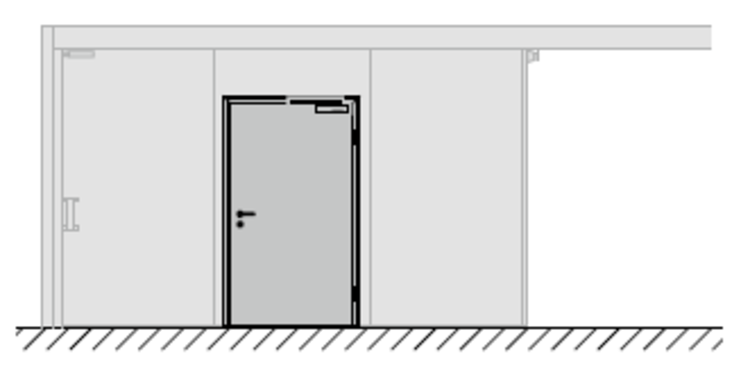

Schlupftür

Mehrzweck-Schiebetore

Übersicht

Tortyp	Ausführung	MZ Mehrzweck	S₂₀₀ Rauchschutz	S_a Dichtschließend²⁾	Edelstahl Rost frei	CE- Kennzeichnung	Größenbereich Standard Breite (mm) Höhe (mm) Torblattfläche max. (m²)	Größenbereich S₂₀₀ Rauchschutz Breite (mm) Höhe (mm) Torblattfläche max. (m²)
FST MZ-1 OD	1-flüglig	●	○	○	○	●	1.000 – 12.000 2.000 – 8.750 93,0	1.000 – 7.000 2.000 – 6.750 35,0
FST MZ-2 OD	2-flüglig ¹⁾	●	○	○	○	●	1.500 – 12.000 2.000 – 8.680 93,0	1.500 – 7.000 2.000 – 6.750 35,0
FST MZ-1 T2 OD	Teleskop 2-teilig	●	○	○	○	●	1.500 – 12.000 2.000 – 8.750 93,0
FST MZ-1 T3 OD	Teleskop 3-teilig	●	○	○	○	●	1.500 – 12.000 2.000 – 8.750 93,0

● = serienmäßig
○ = Zusatzfunktion bei entsprechender Ausstattung
1) Teilung in der Breite links / rechts min. 750 mm
2) 3-seitige Dichtung in Deutschland erforderlich
Hinweis: Mehrzwecktore werden serienmäßig mit Wabenfüllung ausgeliefert. Optional sind für Außentore auch Mineralwollfüllung, Laufschienenabdeckung sowie Ausführung mit Raststellung erhältlich.

1-flüglig

2-flüglig

Teleskop Schiebetür

	Schlupftür	Schlupftür mit S₂₀₀ Rauchschutz Ausführung
Normgröße (Standard)
Breite (mm)	1.000	1.000
Höhe (mm)	2.000	2.000
Sondergröße
Breite (mm)	625 – 1.200	750 – 1.200
Höhe (mm)	1.750 – 2.300	1.750 – 2.000

Schlupftür

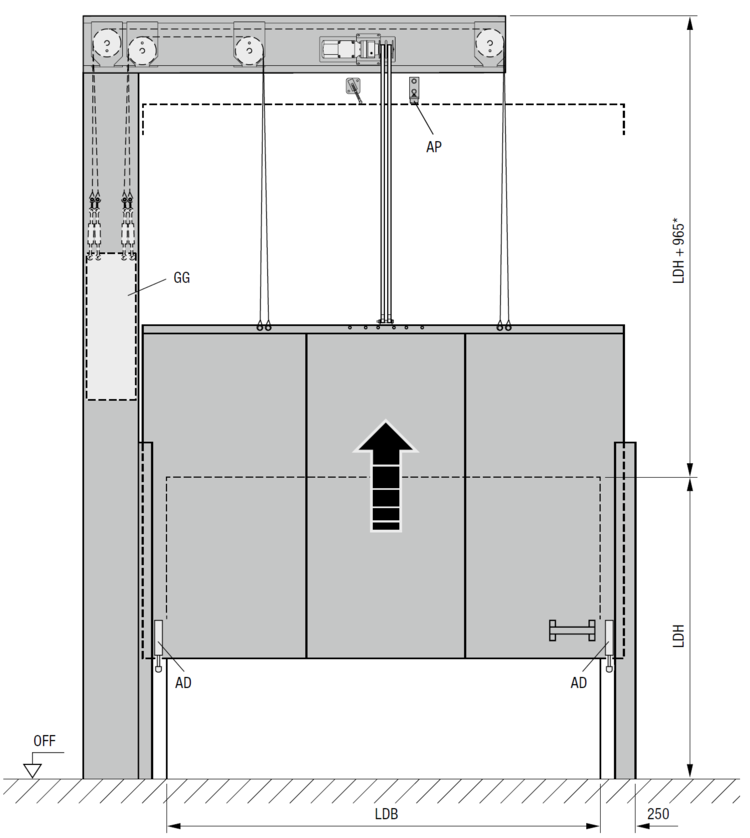

Hubtore

Übersicht

Tortyp	Ausführung	MZ Mehrzweck	EI₃₀ Feuerhemmend	EI₉₀ Feuerbeständig	CE- Kennzeichnung	Größenbereich Standard Breite (mm) Höhe (mm) Torblattfläche max. (m²)
FHT MZ OD	1-flüglig	●			●	1.600 – 7.000 1.265 – 6.125 36,0 ¹⁾ / 27,5 ²⁾
FHT 30 OD	1-flüglig		●		●	1.600 – 7.000 1.265 – 6.125 22,0
FHT 90 OD	1-flüglig			●	●	1.600 – 7.000 1.265 – 6.125 22,0

● = serienmäßig
○ = Zusatzfunktion bei entsprechender Ausstattung
1) Wabenfüllung
2) Mineralwollfüllung
Hinweis: max. Torblattgewicht 1100 kg

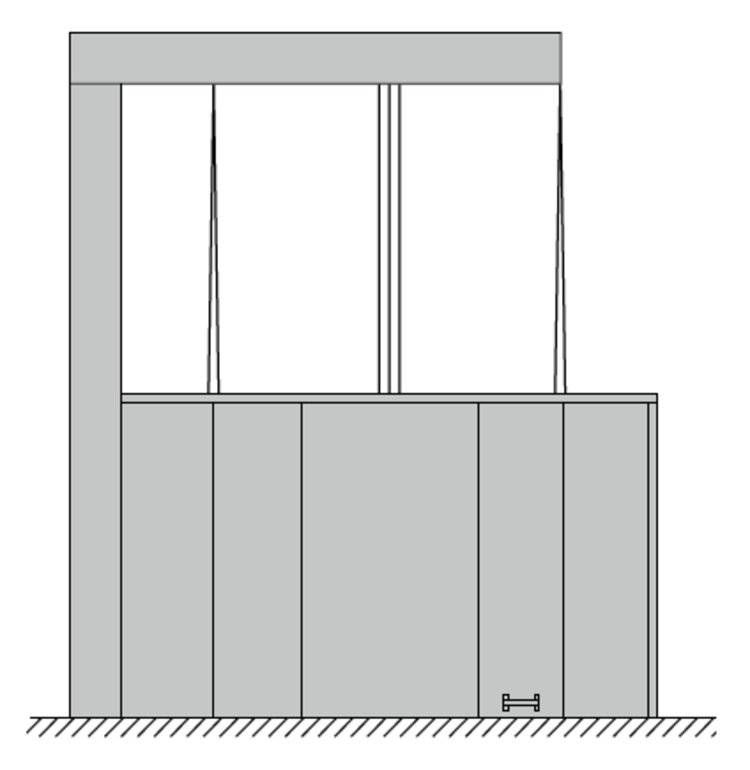

1-flüglig

	Schlupftür	Schlupftür mit S₂₀₀ Rauchschutz Ausführung
Normgröße (Standard)
Breite (mm)	1.000	1.000
Höhe (mm)	2.000	2.000
Sondergröße
Breite (mm)	625 – 1.200	750 – 1.200
Höhe (mm)	1.750 – 2.300	1.750 – 2.000

Schlupftür

Drehflügeltore DFT FST

Übersicht

Tortyp	Ausführung	MZ Mehrzweck	EI₃₀ Feuerhemmend	S_a Dichtschließend¹⁾	CE- Kennzeichnung	Größenbereich Standard Breite (mm) Höhe (mm) Torblattfläche max. (m²)
DFT MZ-1	1-flüglig	●		○	●	1.300 – 5.000 2.000 – 5.000 25,0
DFT 30-1	1-flüglig		●	○	●	1.750 – 3.950 2.000 – 4.500 16,5

● = serienmäßig
○ = Zusatzfunktion bei entsprechender Ausstattung
1) 3-seitige Dichtung in Deutschland erforderlich

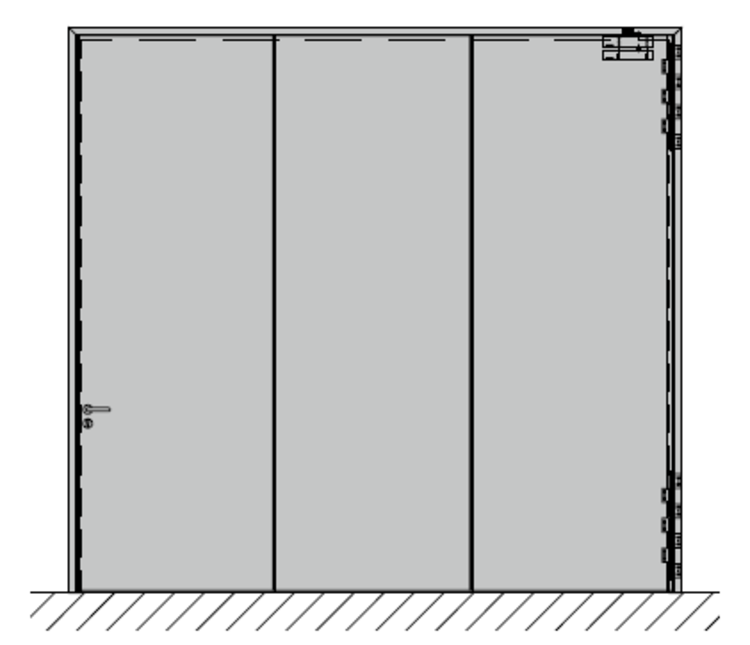

1-flüglig

Details

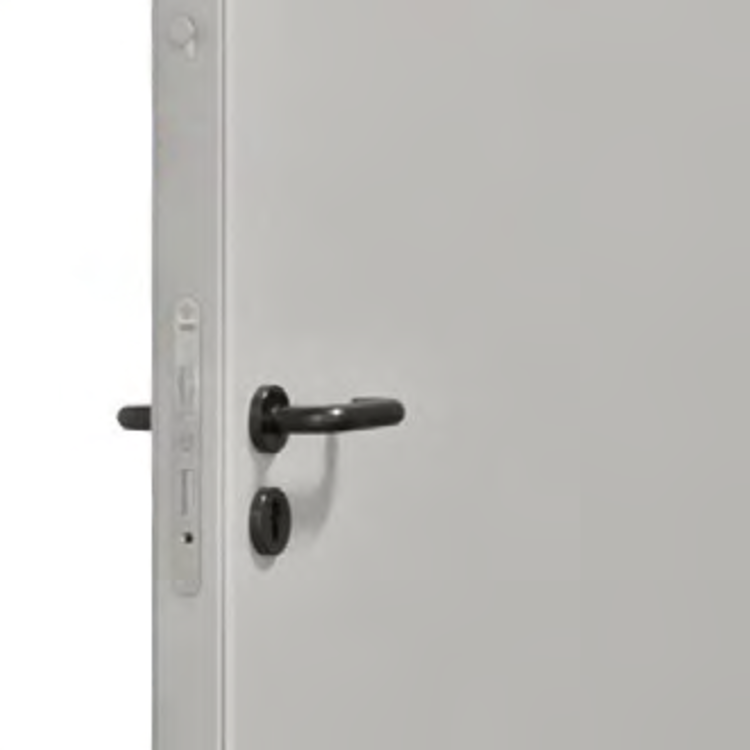

Nut-Feder-Element

vollflächig, planeben verklebt
Torblattdicke von 72 mm

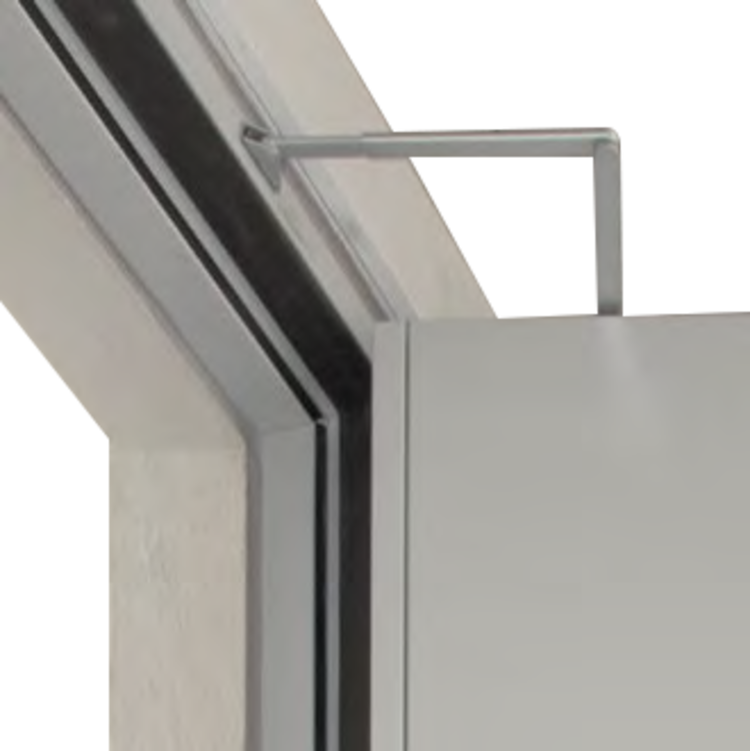

Blockzarge 140 / 75 mm

3-teilig mit 3-seitig umlaufen-der Dichtungsnut

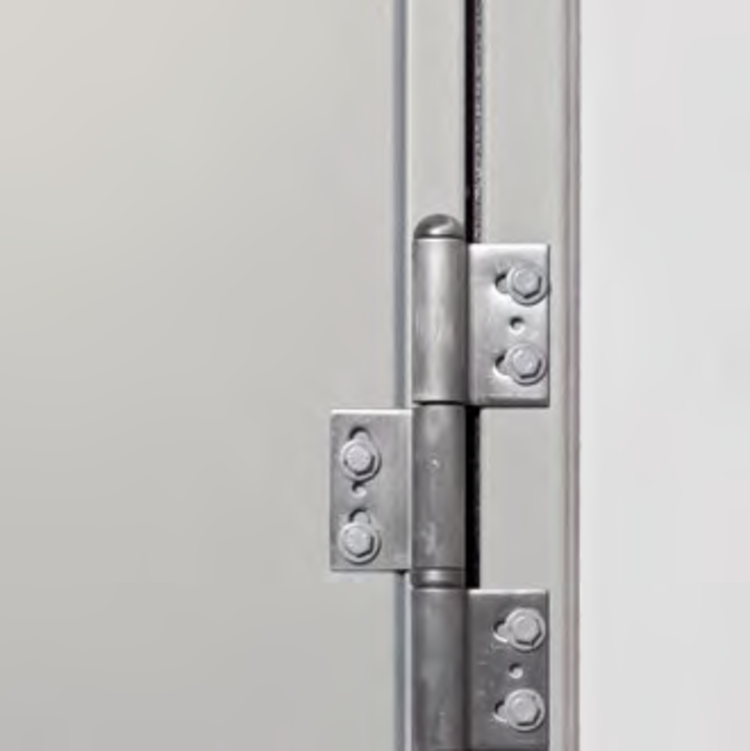

Verzinkte Bänder

2-dimensional einstellbar

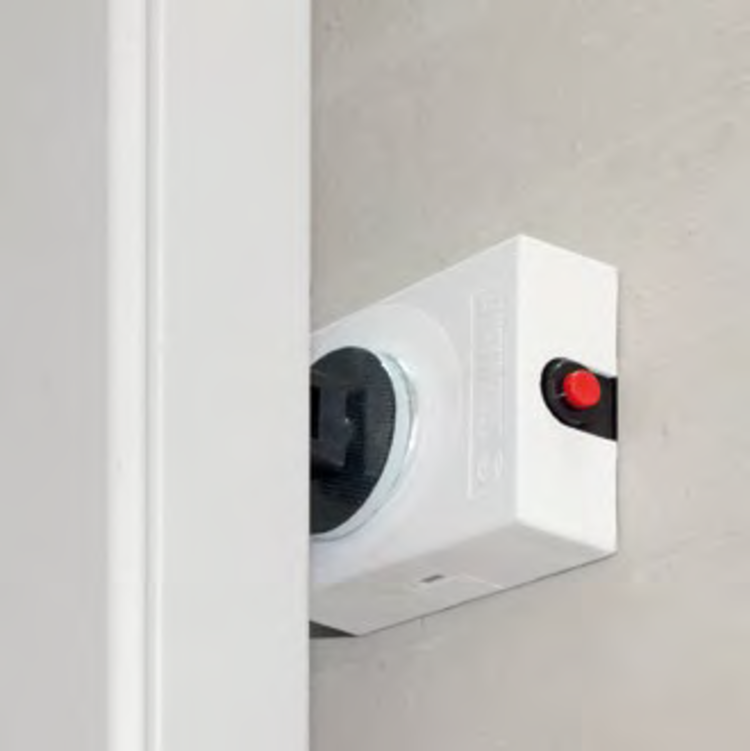

Haftmagnet

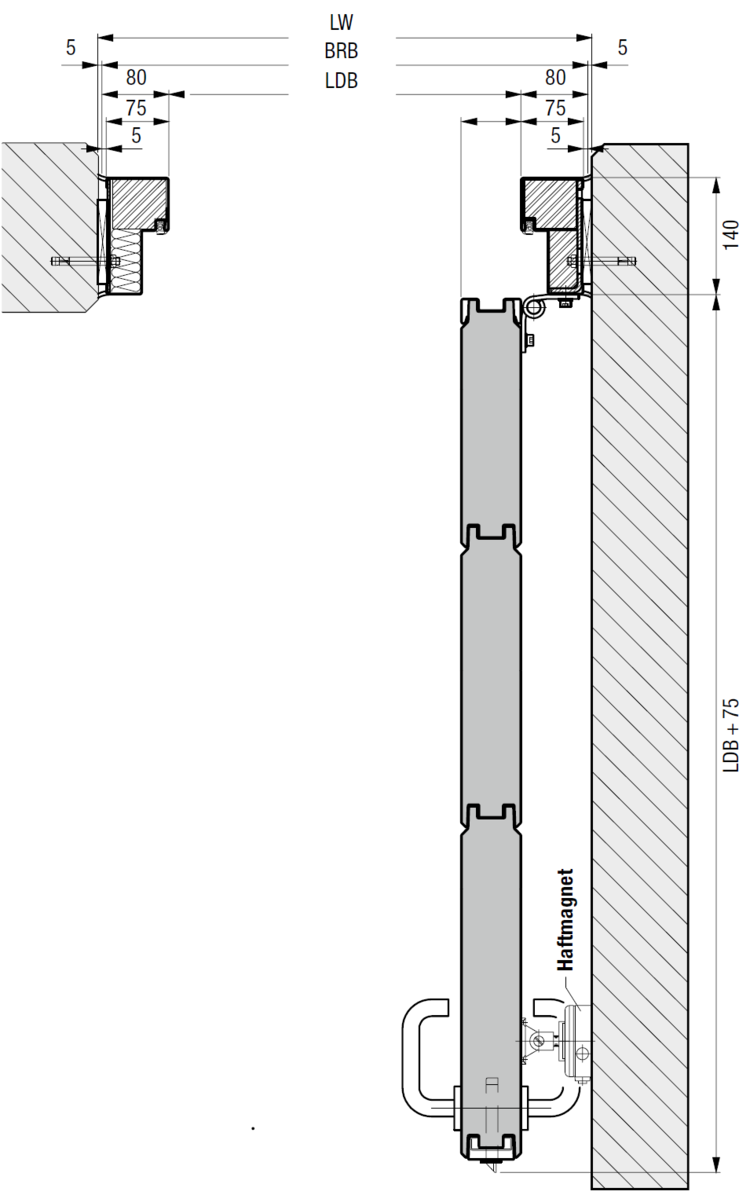

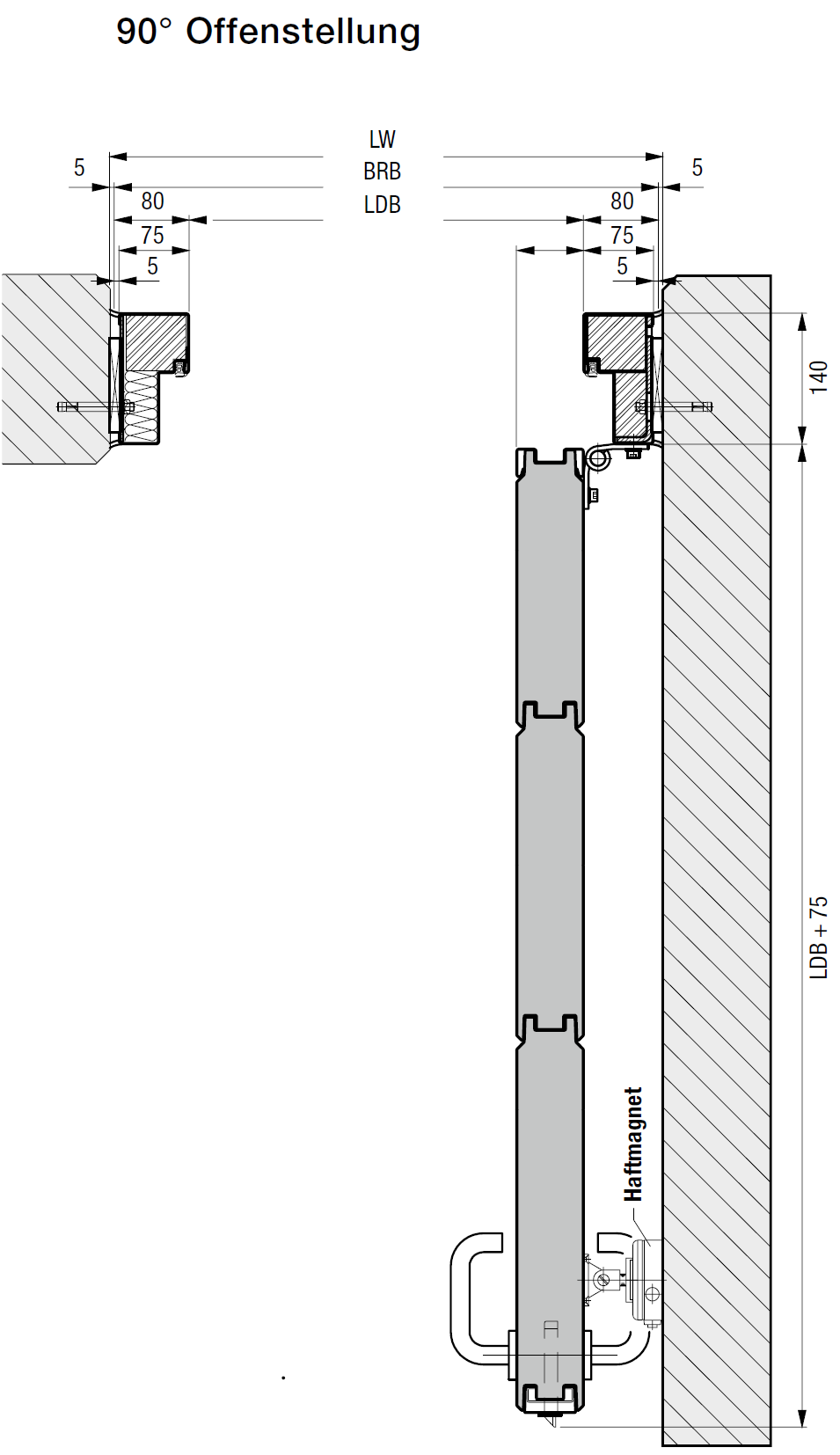

90° Offenstellung

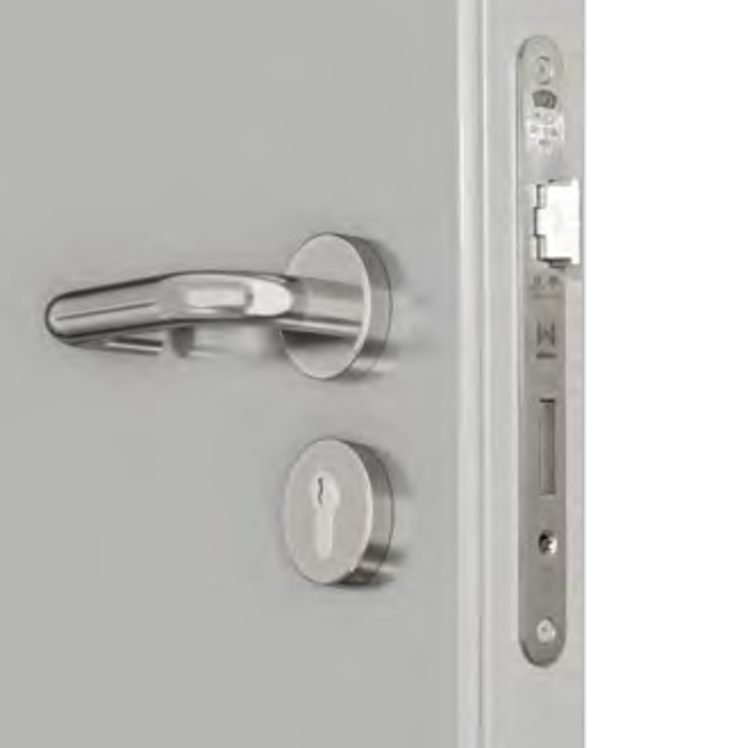

Einsteckschloss mit Wechselfunktion BKS 1206

mit Edelstahlstulp und Schließblech

Obentürschließer TS 4000

bei feuerhemmender Ausführung

Oberflächen und Farben

Oberflächen

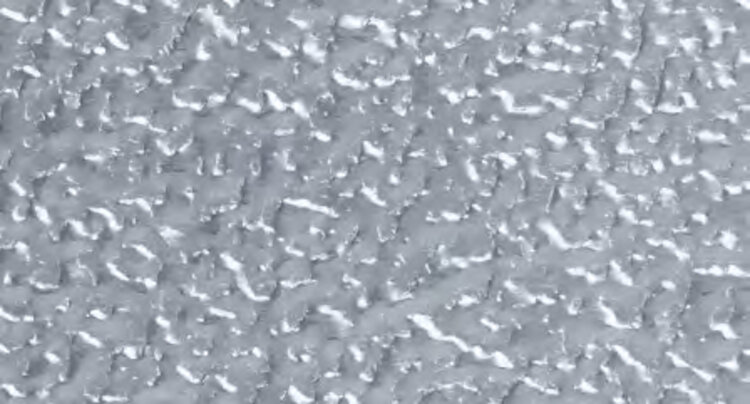

Pearlgrain, verzinkt

Glattes Stahlblech, verzinkt

Edelstahl V2 A, 1.4301, K 240

Grundbeschichtung

RAL 9002

Grauweiß

Hochwertige Pulverbeschichtung in 8 Vorzugsfarben

RAL 9016

Verkehrsweiß

RAL 9010

Reinweiß

RAL 9007

Graualuminium

RAL 9006

Weißaluminium

RAL 9005

Tiefschwarz

RAL 7035

Lichtgrau

RAL 7016

Anthrazitgrau

RAL 3000

Feuerrot

Technik

Antriebe

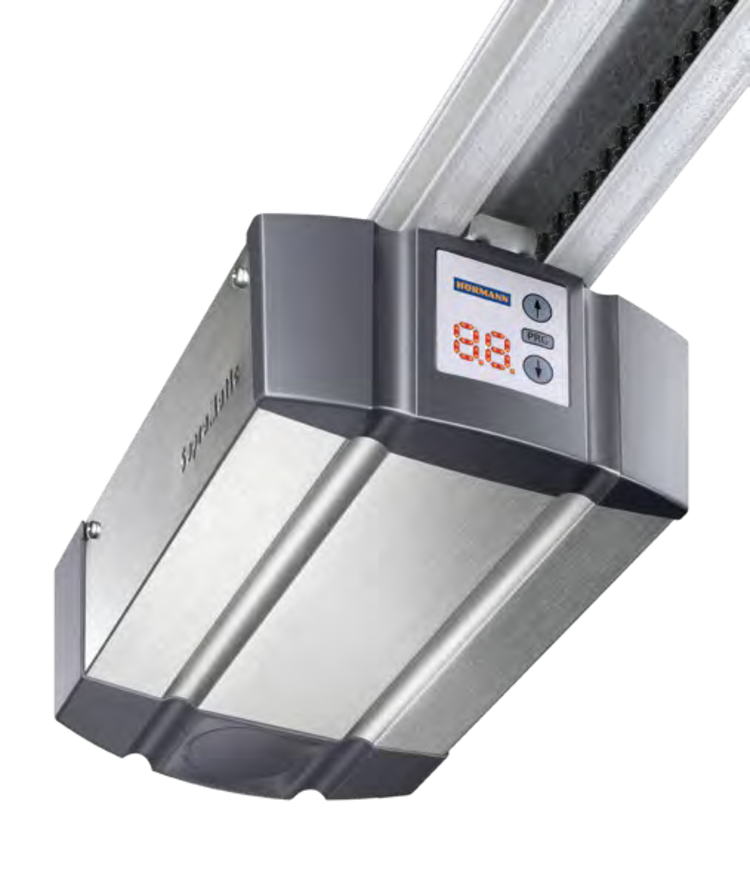

SupraMatic HT

schnelles Öffnen und Schließen im täglichen Betrieb
Entriegelung des Antriebs im Brandfall durch ein patentiertes Freilaufentriegelungssystem
zuverlässiges Schließen des Feuerschutz-Schiebetors im Brandfall durch Gewichte
bis 800 kg Torblattgewicht
bis 6035 mm lichte Durchgangsbreite
Impulsbetrieb „Auf-Zu“
Bedienung über optionalen Handsender oder Taster
serienmäßig mit interner Steuerung
optional mit externer Steuerung 360 mit automatischem Zulauf

ITO 500 FU

schnelles Öffnen und Schließen im täglichen Betrieb
Entriegelung des Antriebs im Brandfall durch ein patentiertes Freilaufentriegelungssystem
zuverlässiges Schließen des Feuerschutz-Schiebetors im Brandfall durch Gewichte
bis 2500 kg Torblattgewicht
bis 8000 mm lichte Durchgangsbreite
Totmann- oder Impulsbetrieb „Auf-Zu“
Bedienung über optionalen Handsender oder Taster

Antriebszubehör und Steuerungen

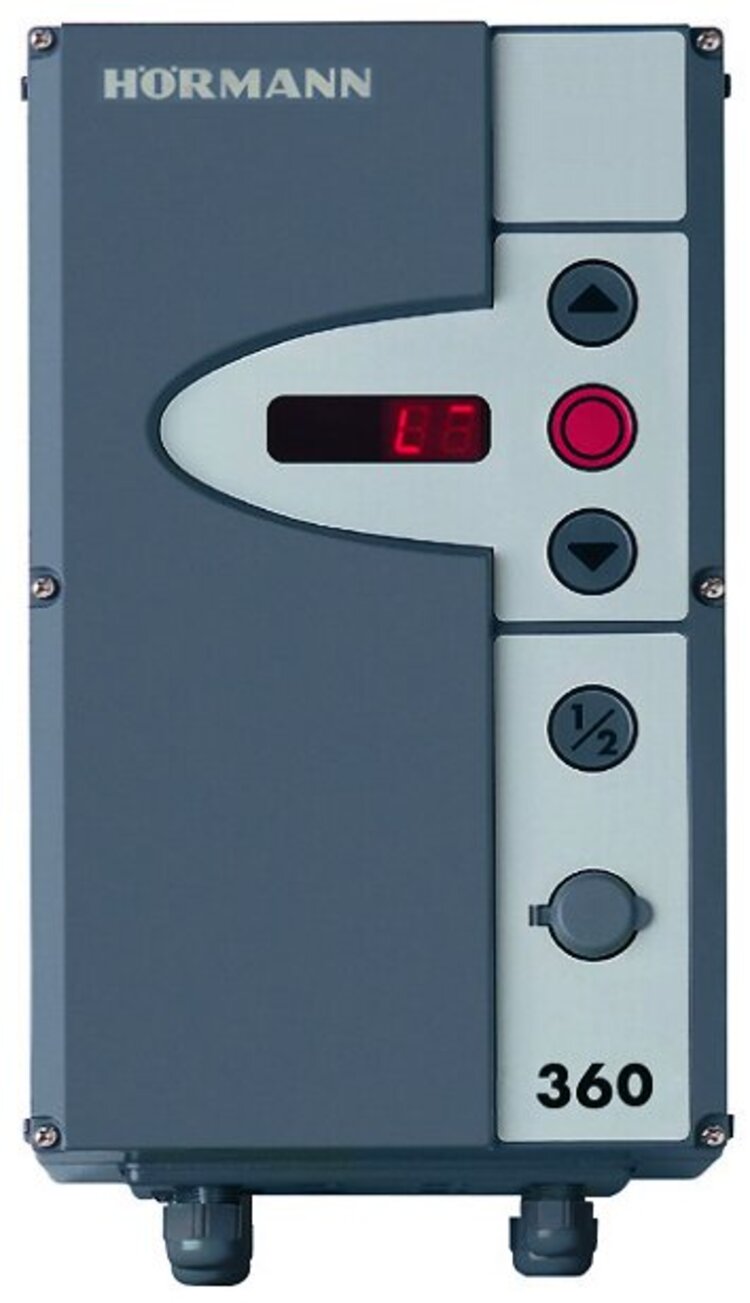

Externe Steuerung 360 optional für SupraMatic HT

mit automatischem Zulauf;
zweite Öffnungsbreite Halb-Auf;
Signalleuchtenanschluss

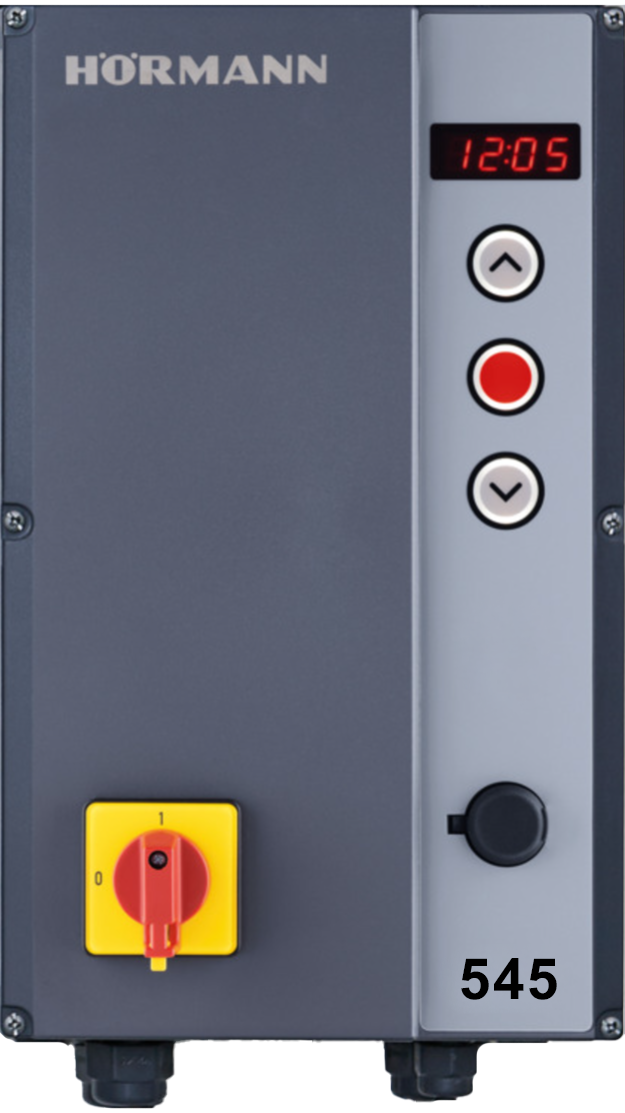

Steuerung 545

serienmäßig für ITO 500 FU

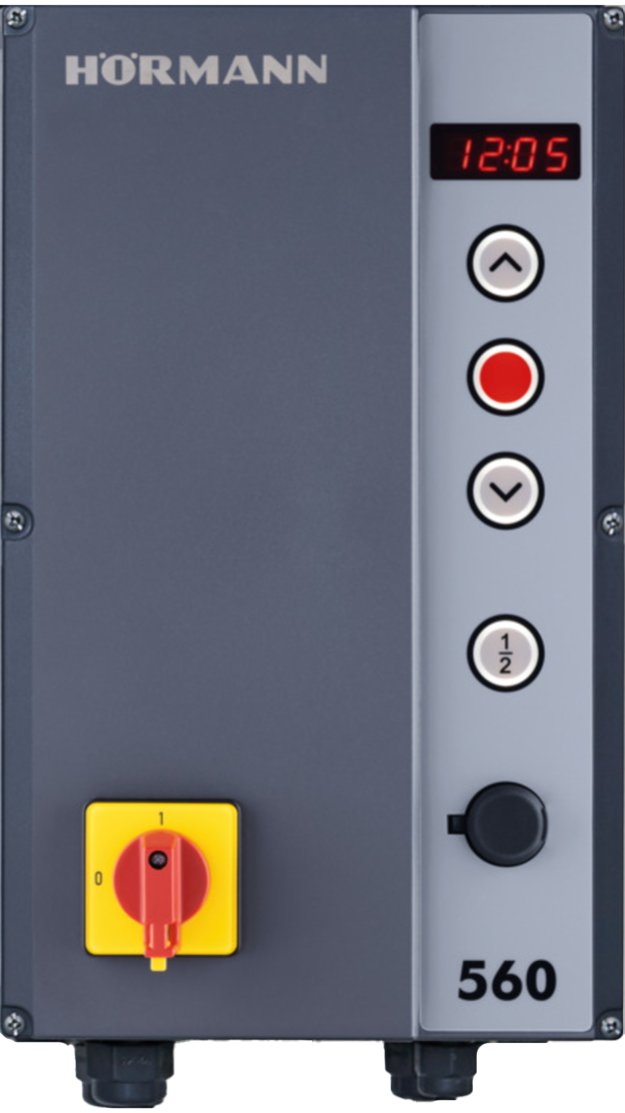

Steuerung 560 optional für ITO 500 FU;

mit Teilöffnungsposition

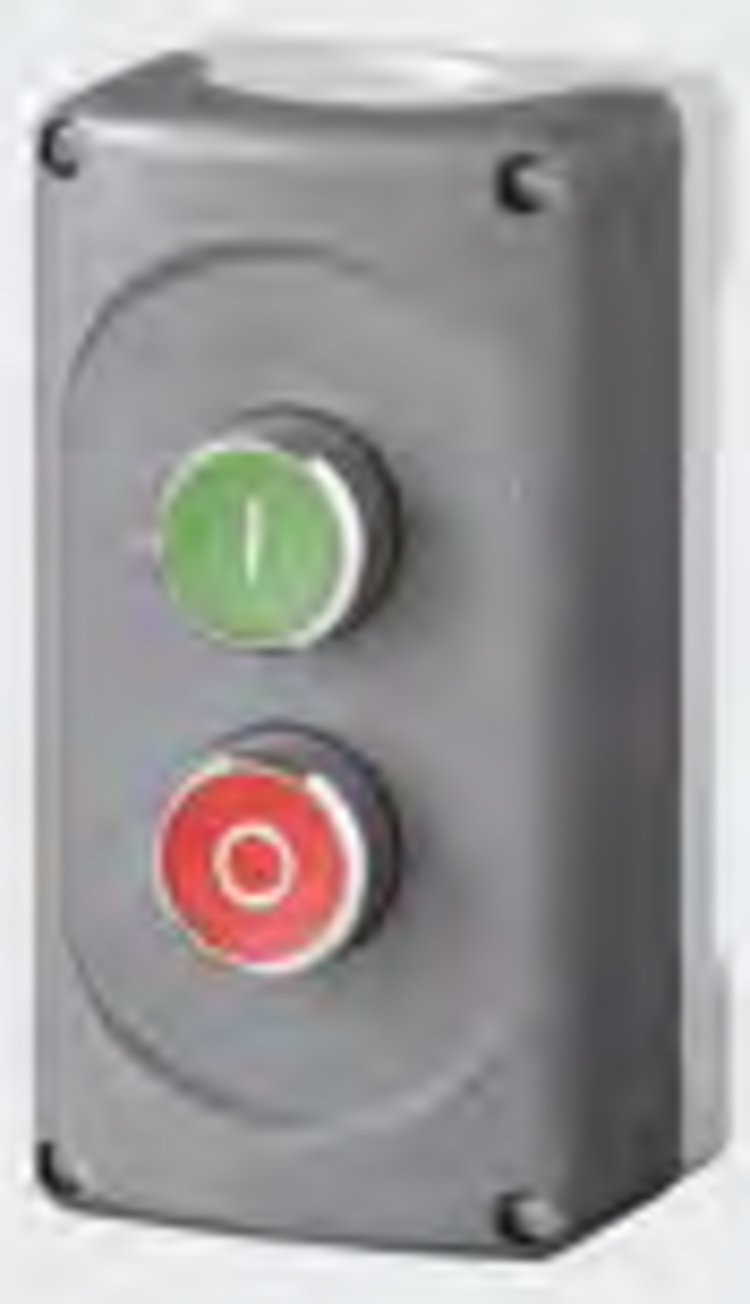

Drucktaster DT 02 optional für SupraMatic HT und ITO 500 FU;

öffnen oder schließen über eine Befehlstaste;
separate Stopp-Taste

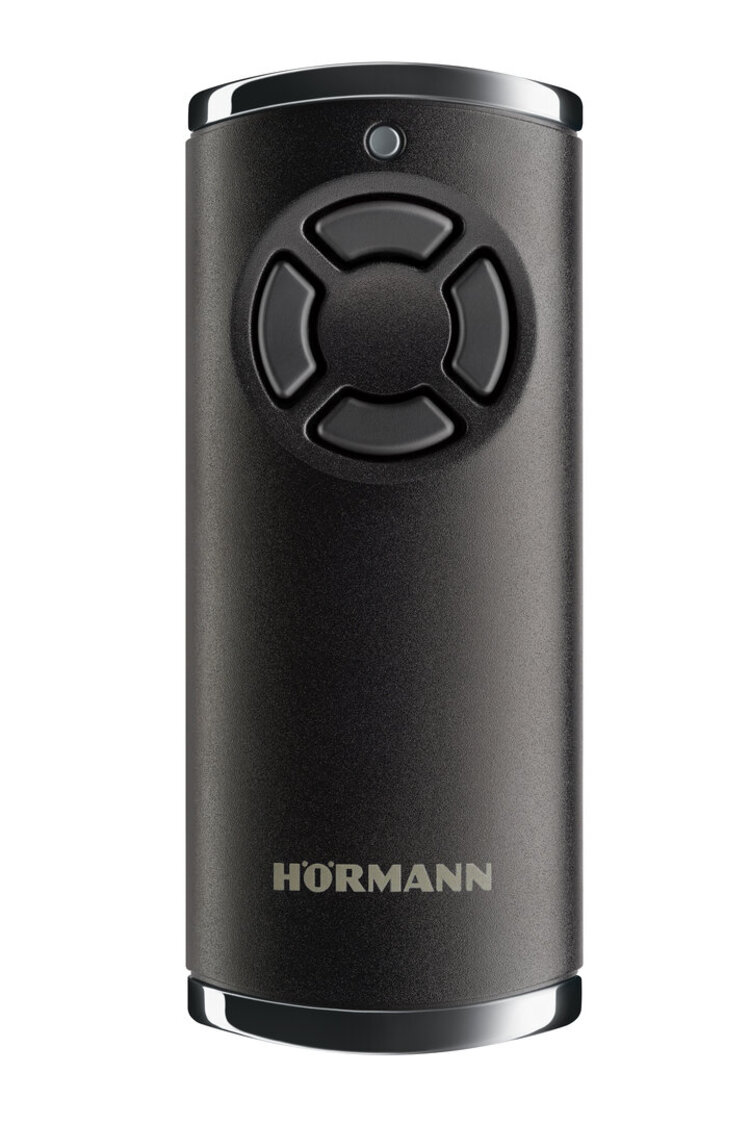

HS 4 BS optional für SupraMatic HT;

4 Tastenfunktionen,
Strukturoberfläche Schwarz
matt

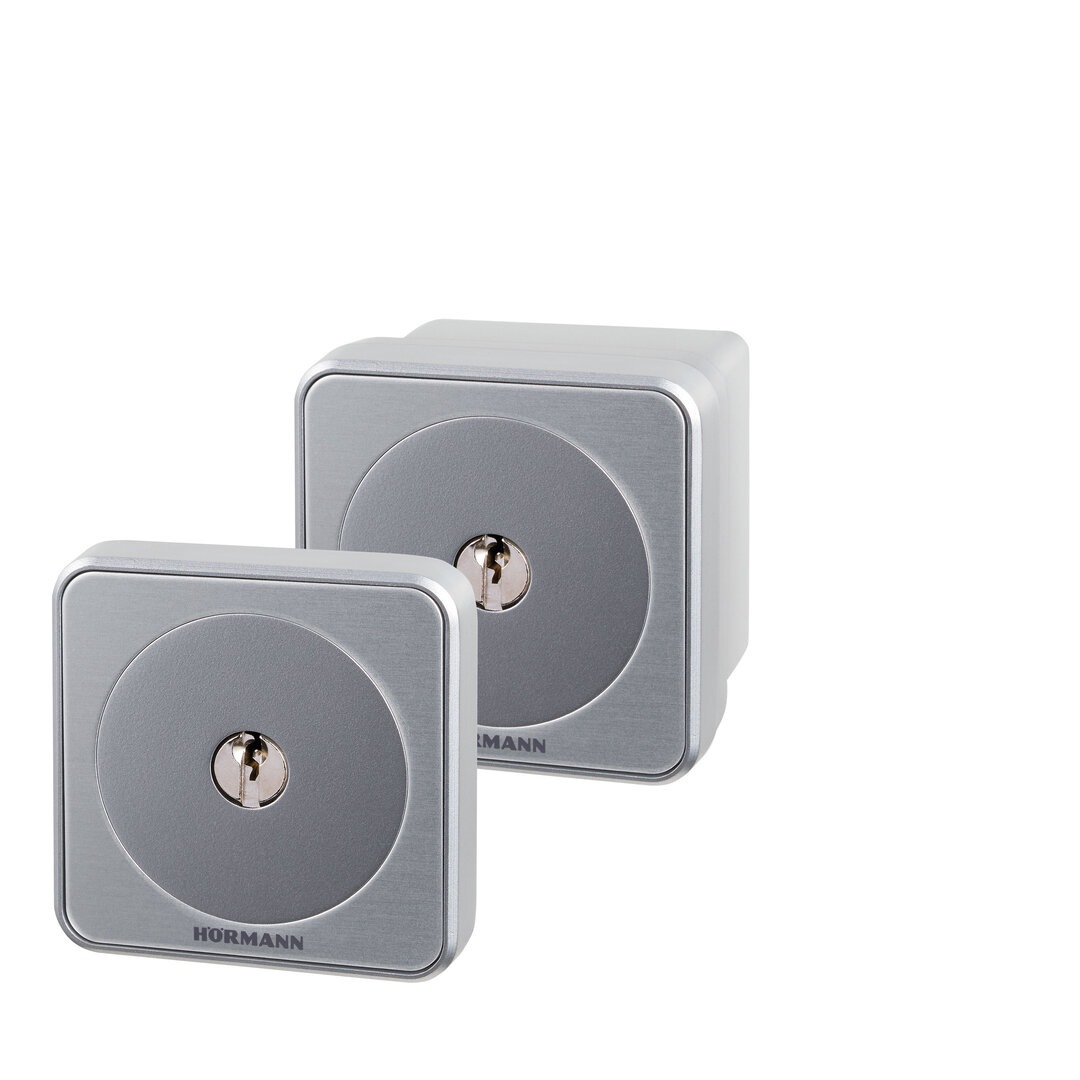

Schlüsseltaster STUP 50 / STAP 50 optional für SupraMatic HT und ITO 500 FU;

Unterputz- und Aufputzausführung, inkl. 3 Schlüssel

Funk-Innentaster FIT 1 BS optional für SupraMatic HT;

1 Tastenfunktion mit großer Taste zur einfachen Bedienung

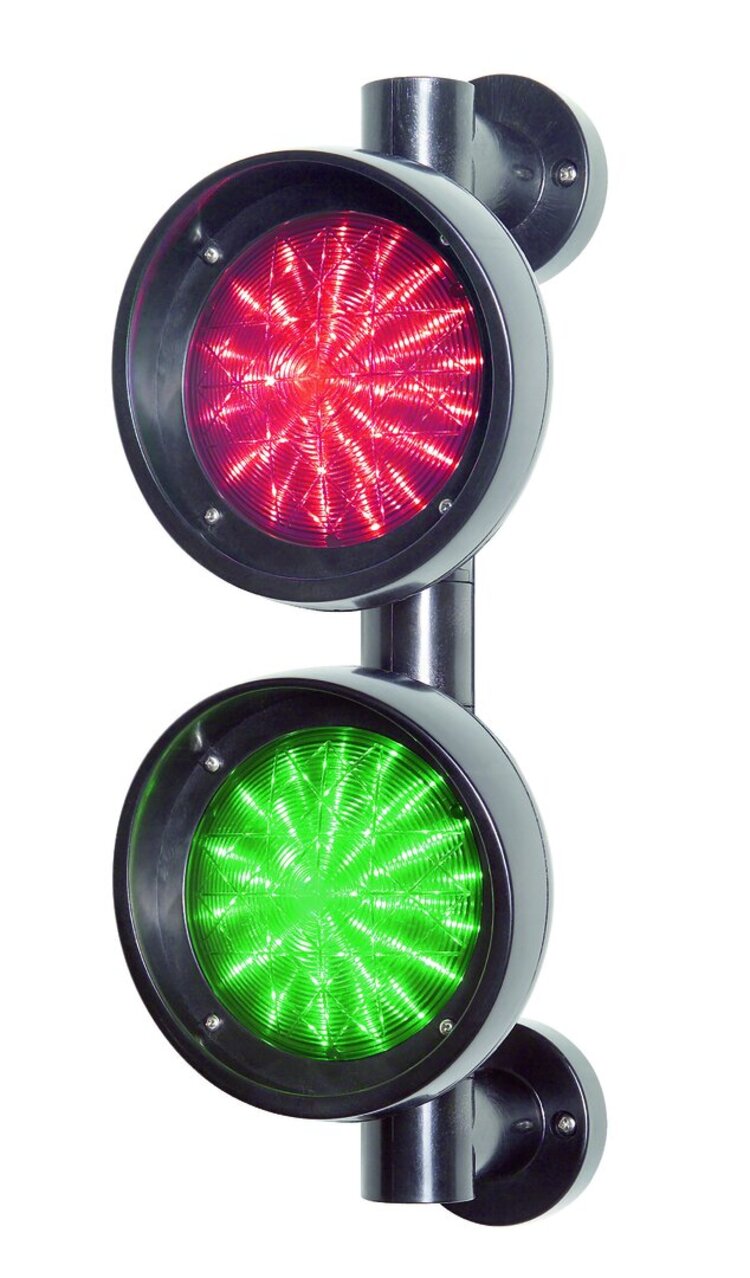

LED-Signalleuchte TL40S rd / gn

optional für SupraMatic HT mit externer Steuerung 360;
optional für ITO 500 FU;
2-flammig rot / grün (230 V / 50 Hz)

HS 4 BS optional für SupraMatic HT;

4 Tastenfunktionen,
Strukturoberfläche Schwarz
matt

Sicherheit

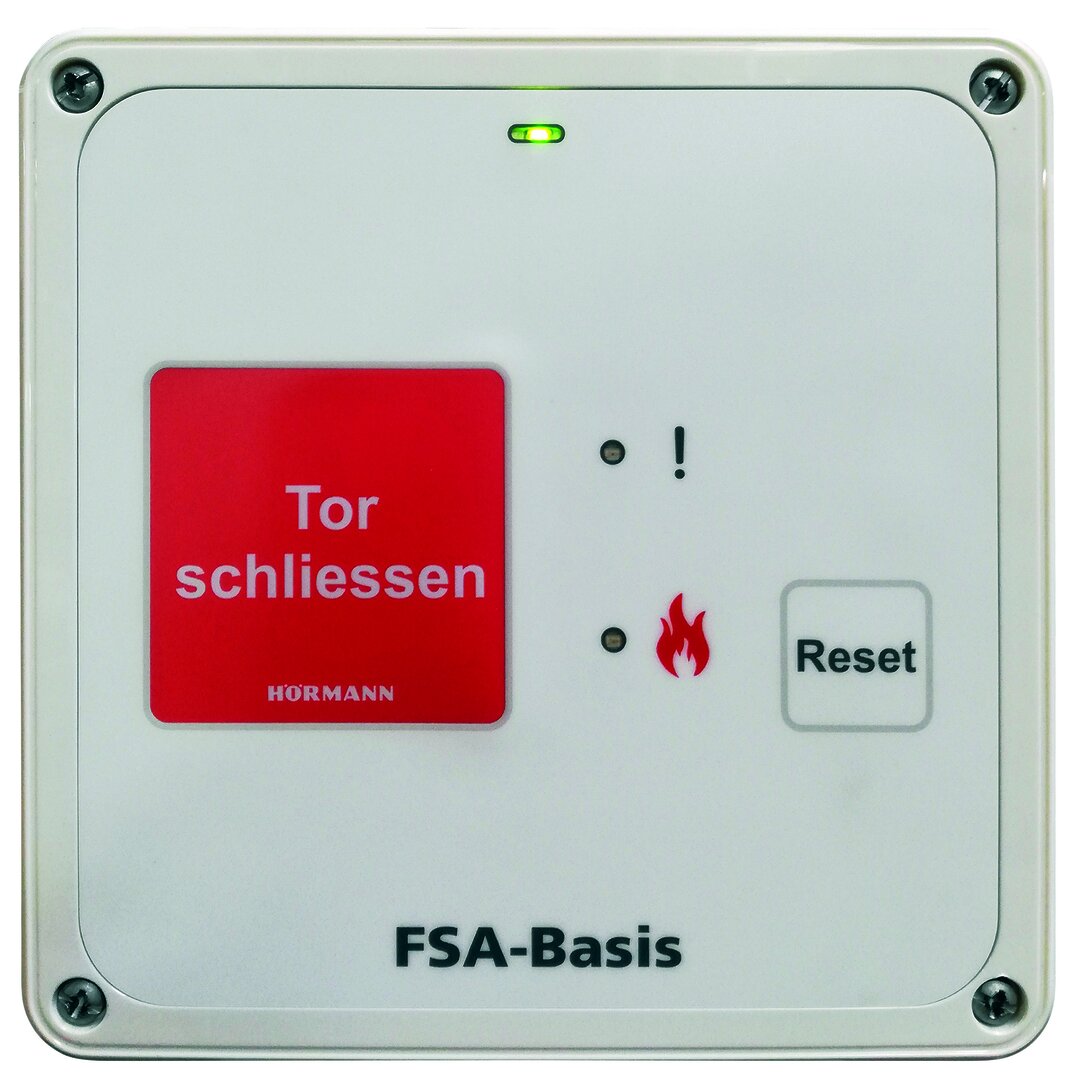

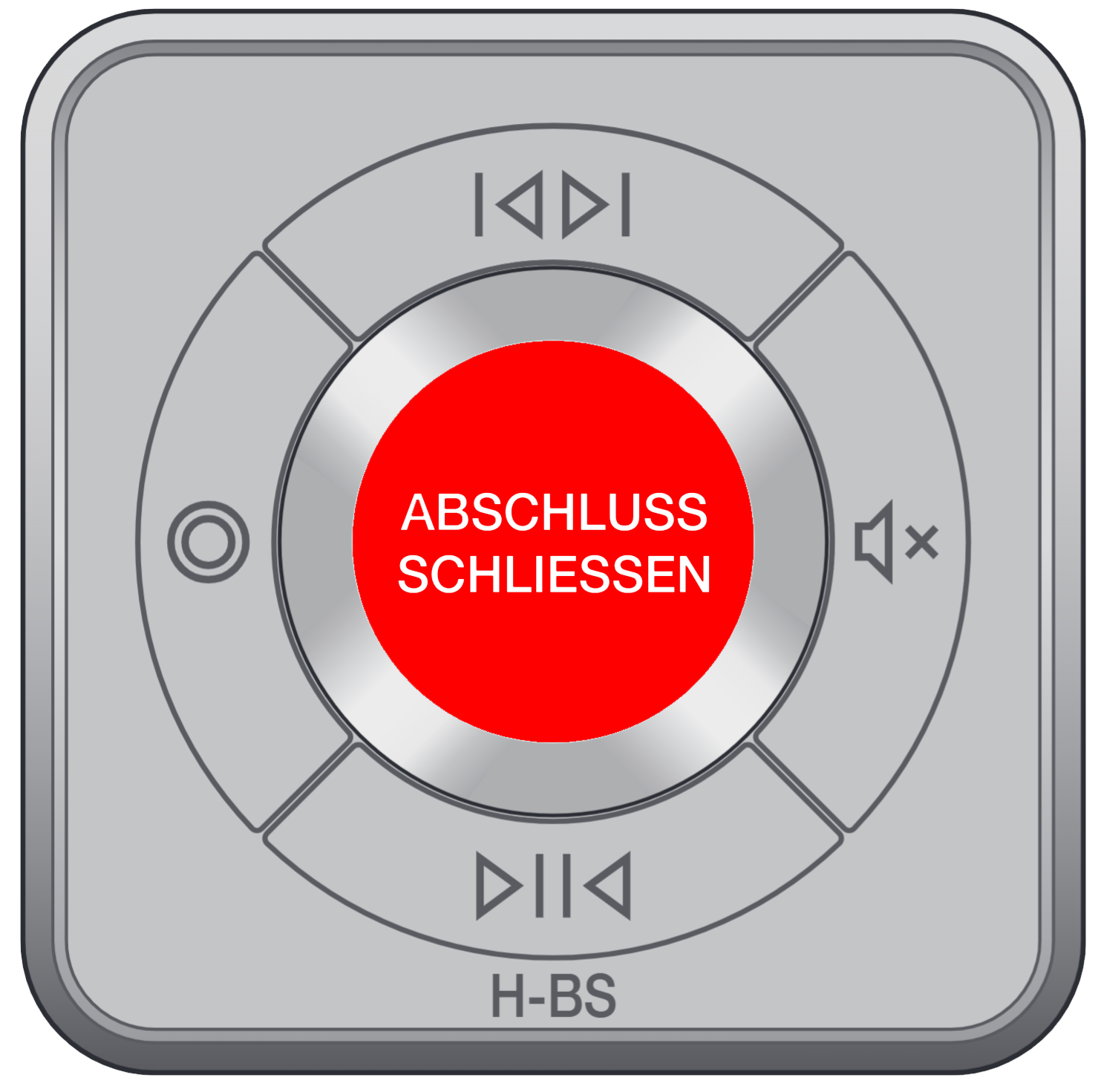

Feststellanlagenzentrale FSA-Basis

Im Brandfall kann mit einem Handauslösetaster das Schiebe- bzw. Hubtor geschlossen werden. Ein akustisches Warnsignal kann mit einem Schalter in der Steuerung aktiviert werden.

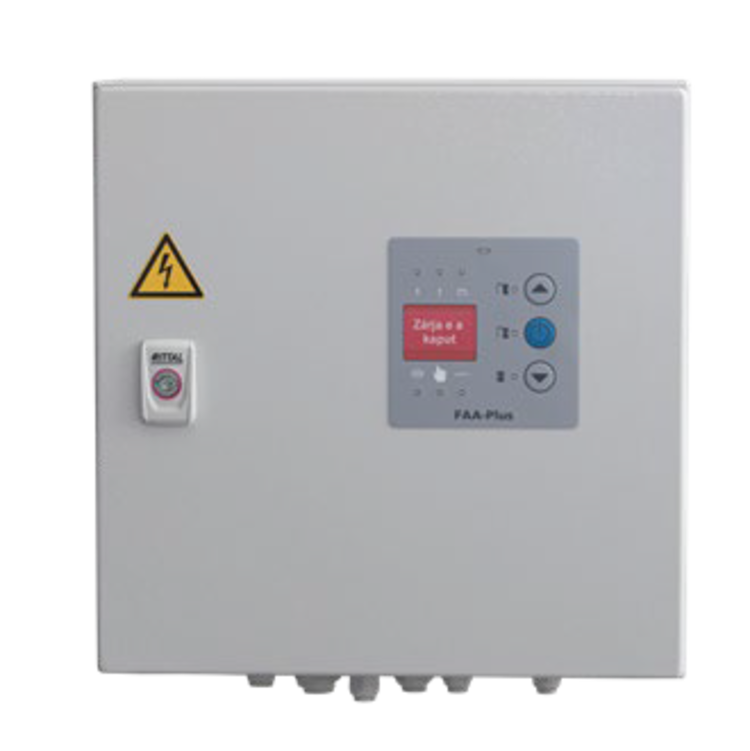

Feststellanlagenzentrale (DIBt-Zulassung) FAA-Plus mit Notstromversorgung

Die Feststellanlagenzentrale FAA-Plus kombiniert die Energieversorgung, Akkupufferung, Brandmelderauswertung,Handauslösetaster und Rückstelleinrichtung zusammen in einem Gehäuse. Durch die akkugepufferte Energieversorgung ist eine Offenhaltung des Schiebebzw. Hubtors auch bei Stromausfall gewährleistet.

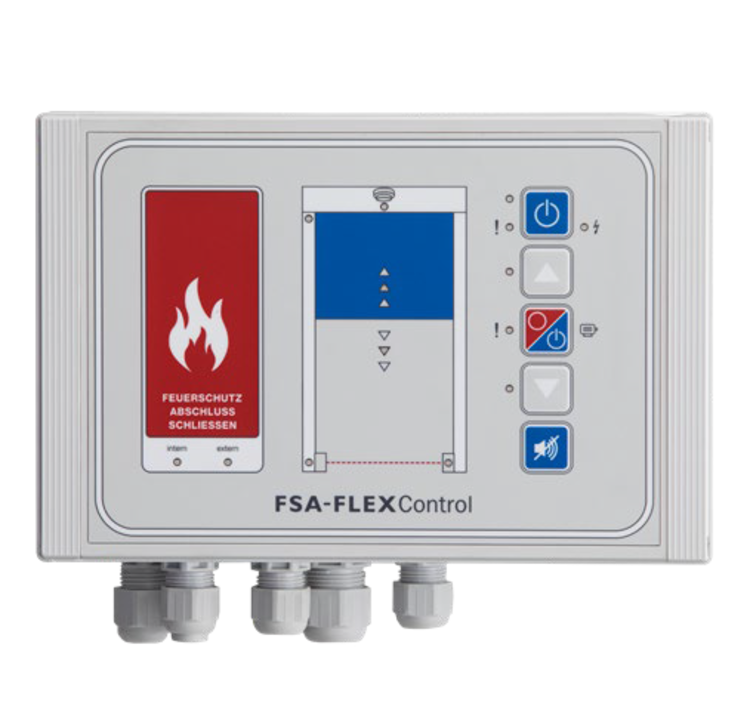

Feststellanlagenzentrale (DIBt-Zulassung) FSA-FLEXControl ohne Notstromversorgung

Die FSA-FLEXControl ist Netzgerät, Handtaster, Alarmspeicher und Resettaster in einem und als Feststellanlagenzentrale´nach DIBt-Richtlinien für Deutschland zugelassen. Zusammen mit zugelassenen Brandmeldern bildet sie eine Feststellanlage zur Ansteuerung von Schiebe- bzw. Hubtoren.

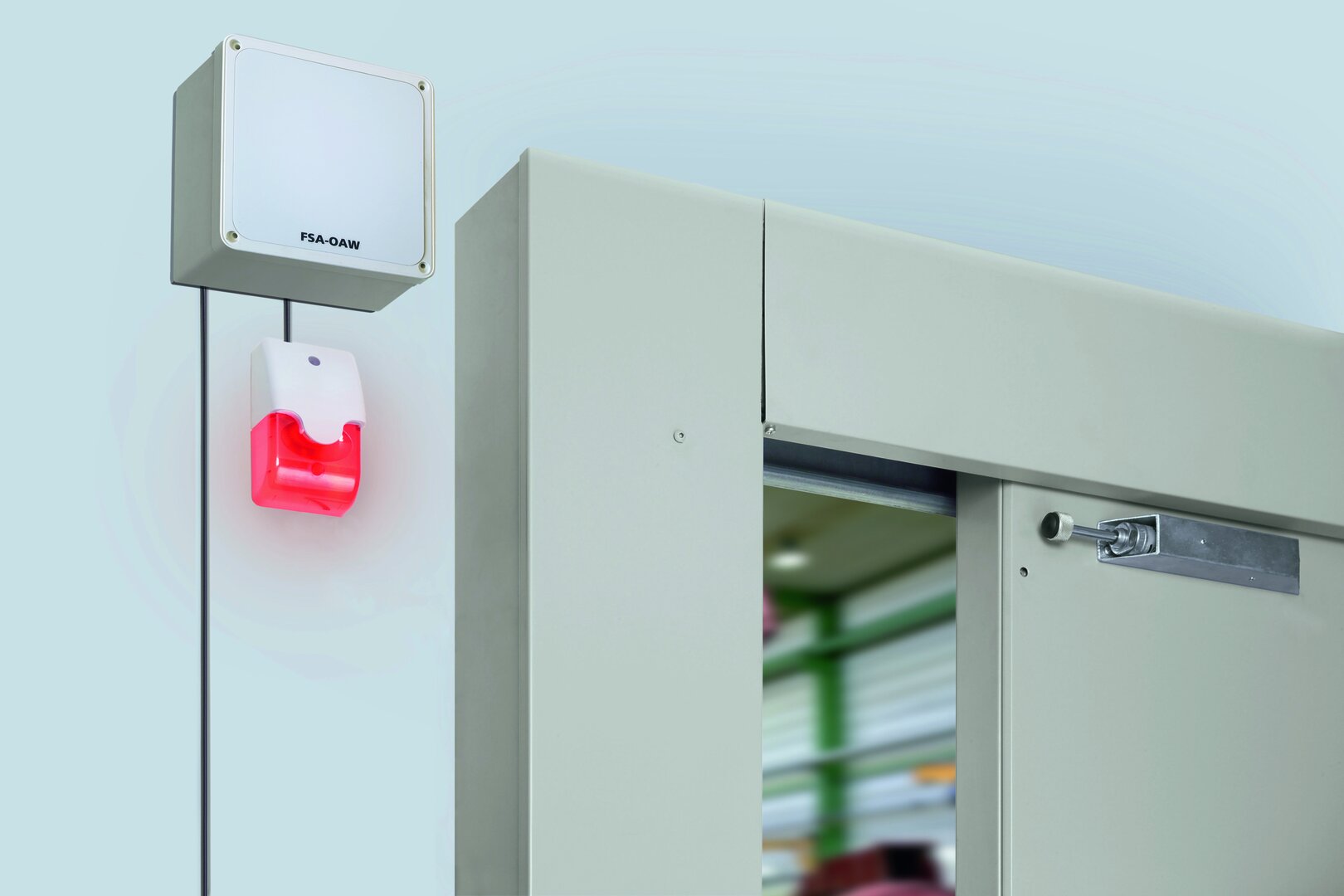

Optisch-akustische Warnanlage

Serienmäßig ist in allen Steuerungs- und Feststellanlagenkomponenten eine akustische Warnanlage enthalten. Das akustische Warnsignal kann mittels Schalter in der Steuerung aktiviert werden. Optional ist eine optisch-akustische Warnanlage bestehend aus FSA-OAW und Blitzleuchte (ca. 100 dB) nach DIN EN 14600 lieferbar.

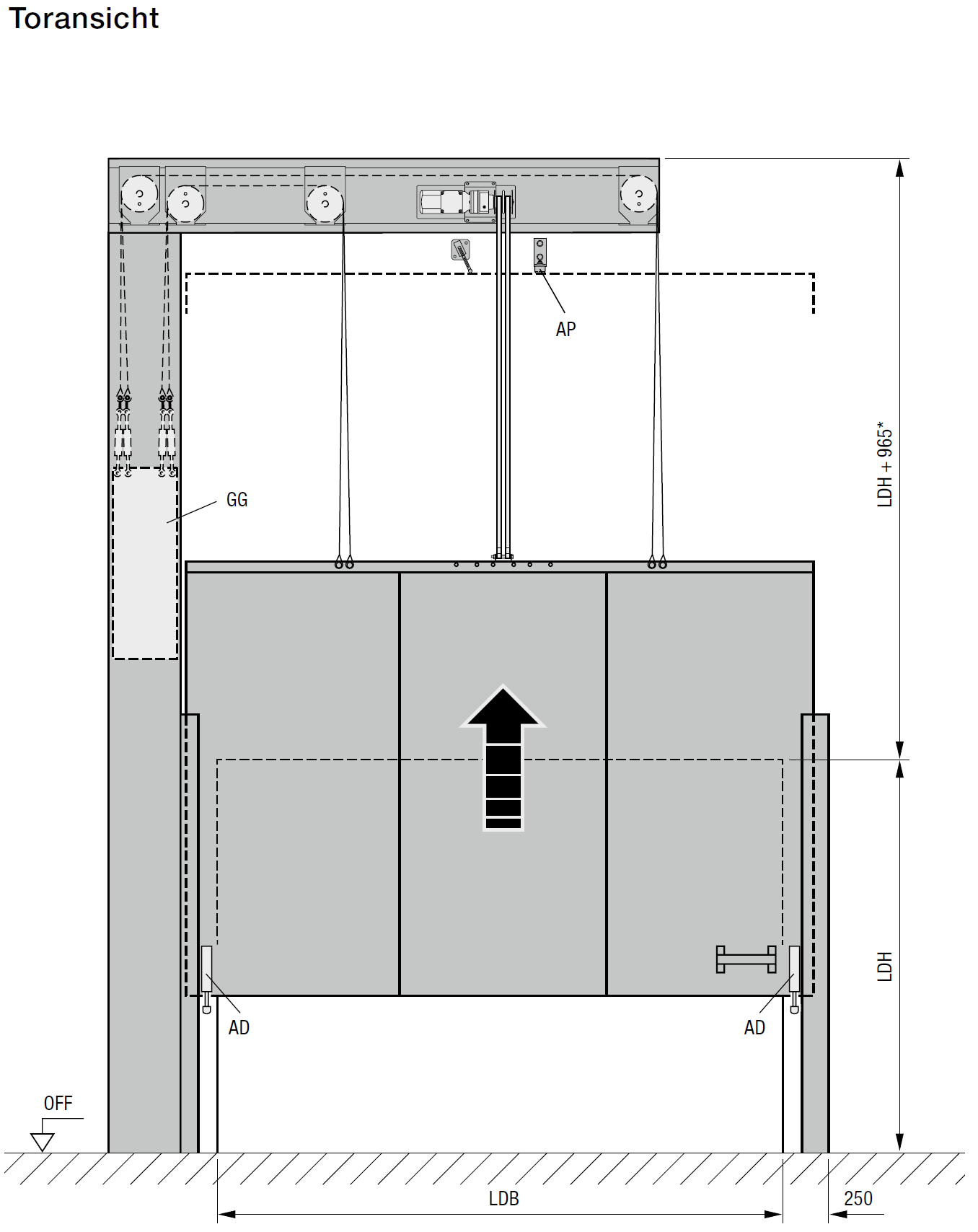

Einbaudaten

Für 1-flüglige, 2-flüglige, Teleskop-Ausführung

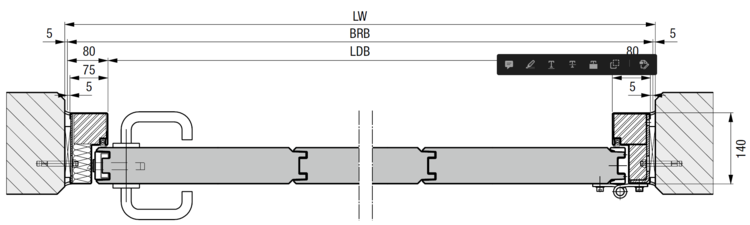

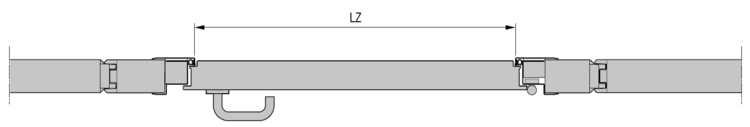

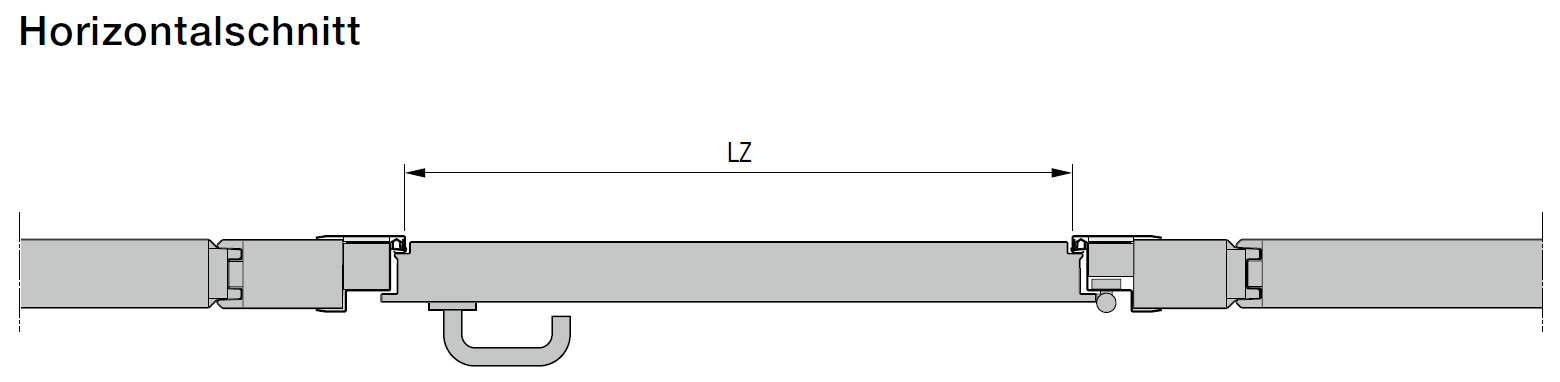

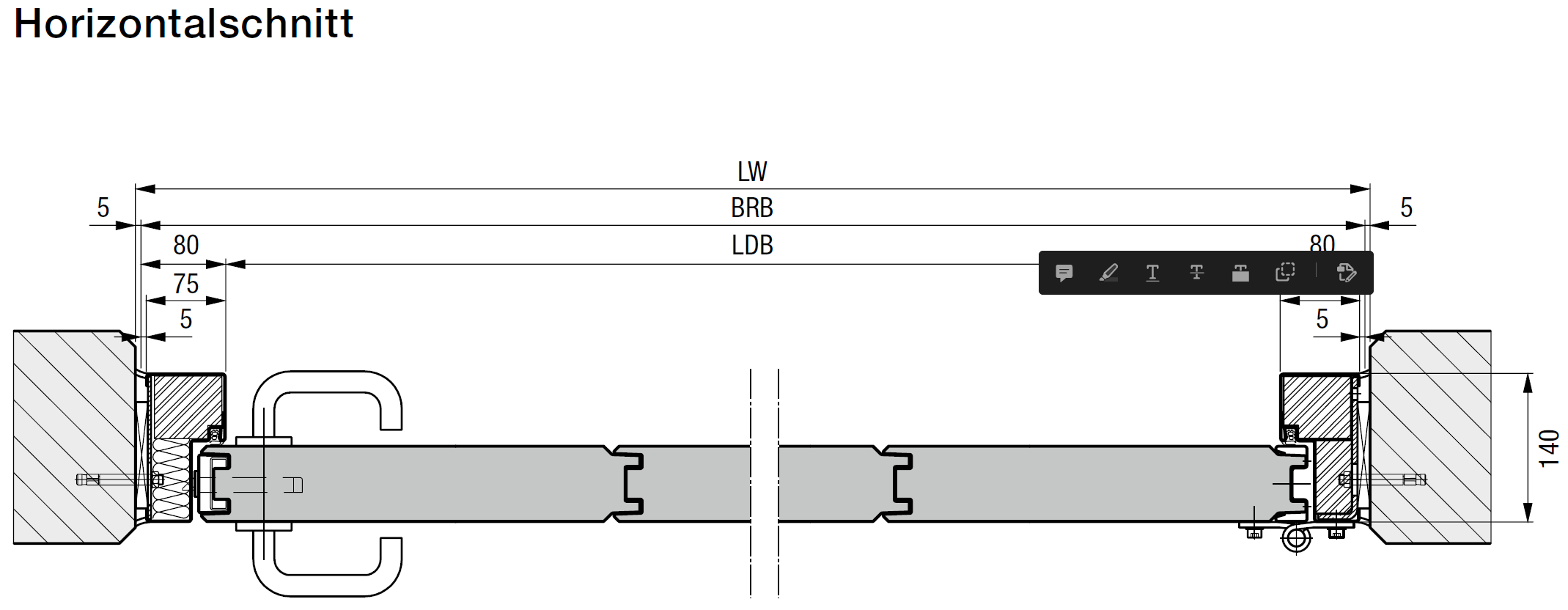

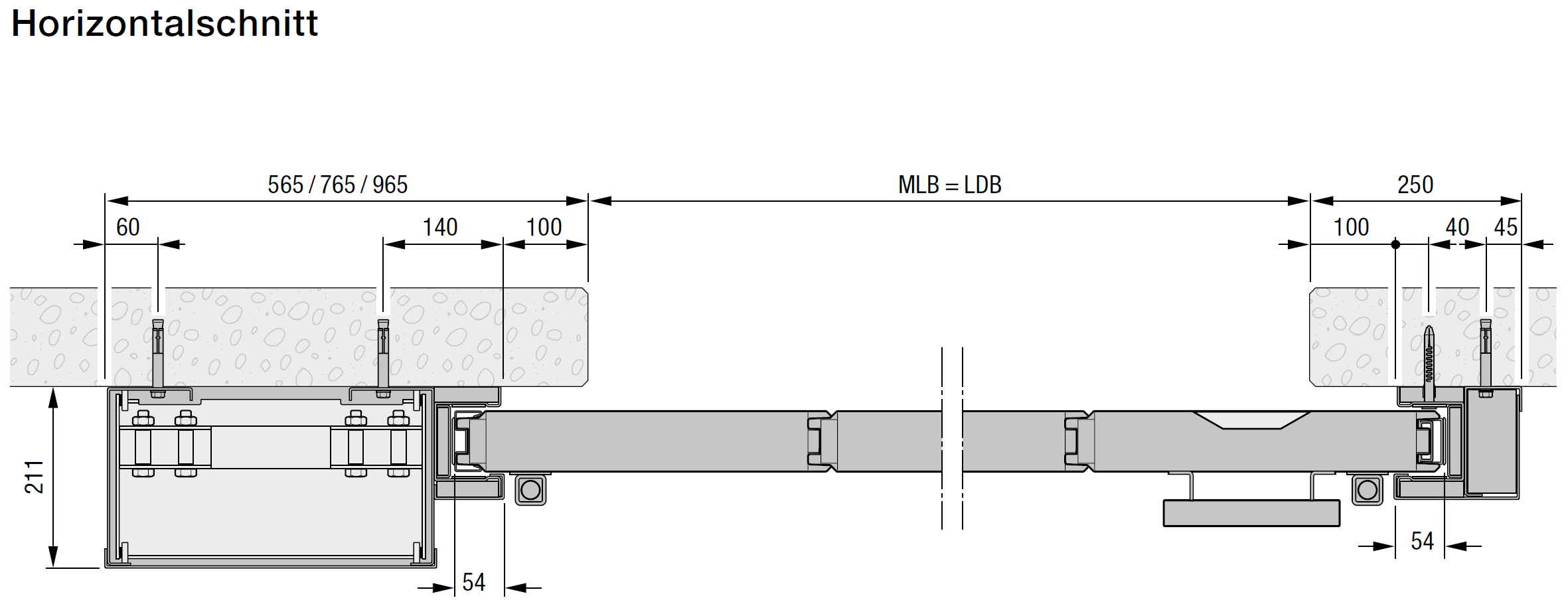

Horizontalschnitte

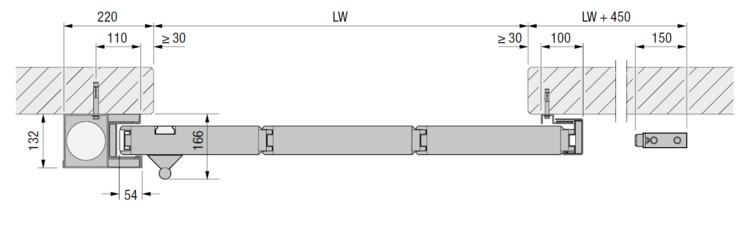

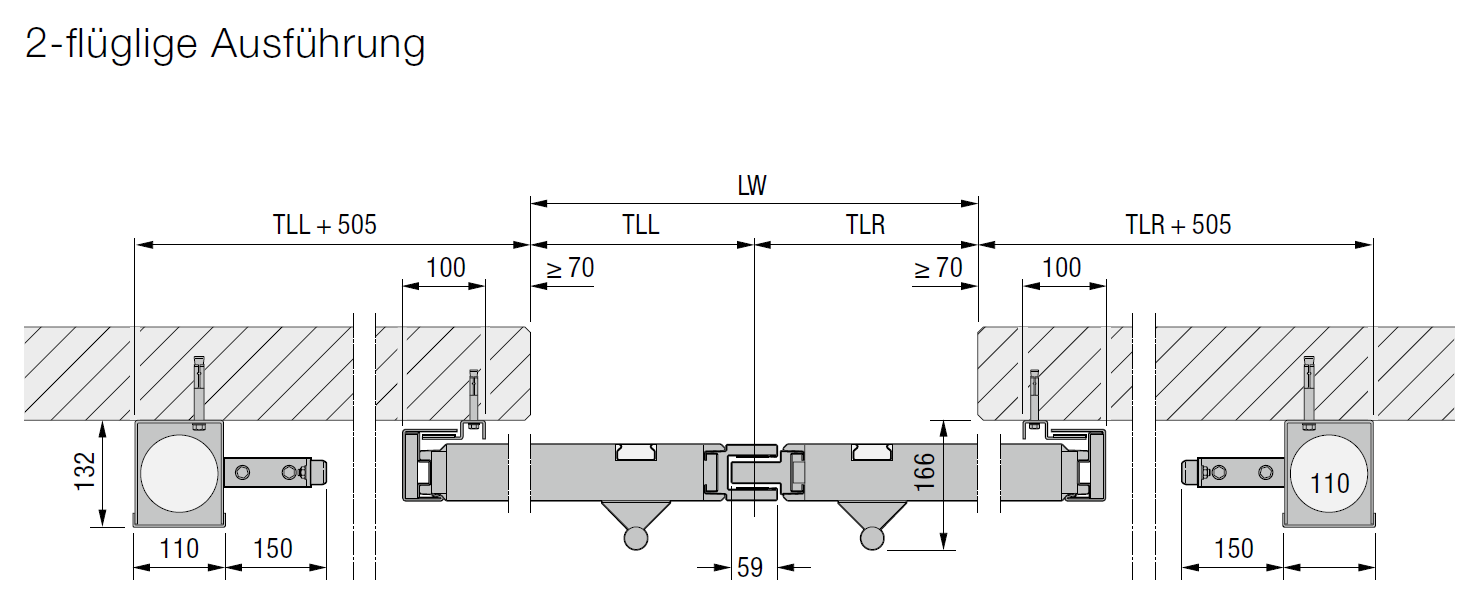

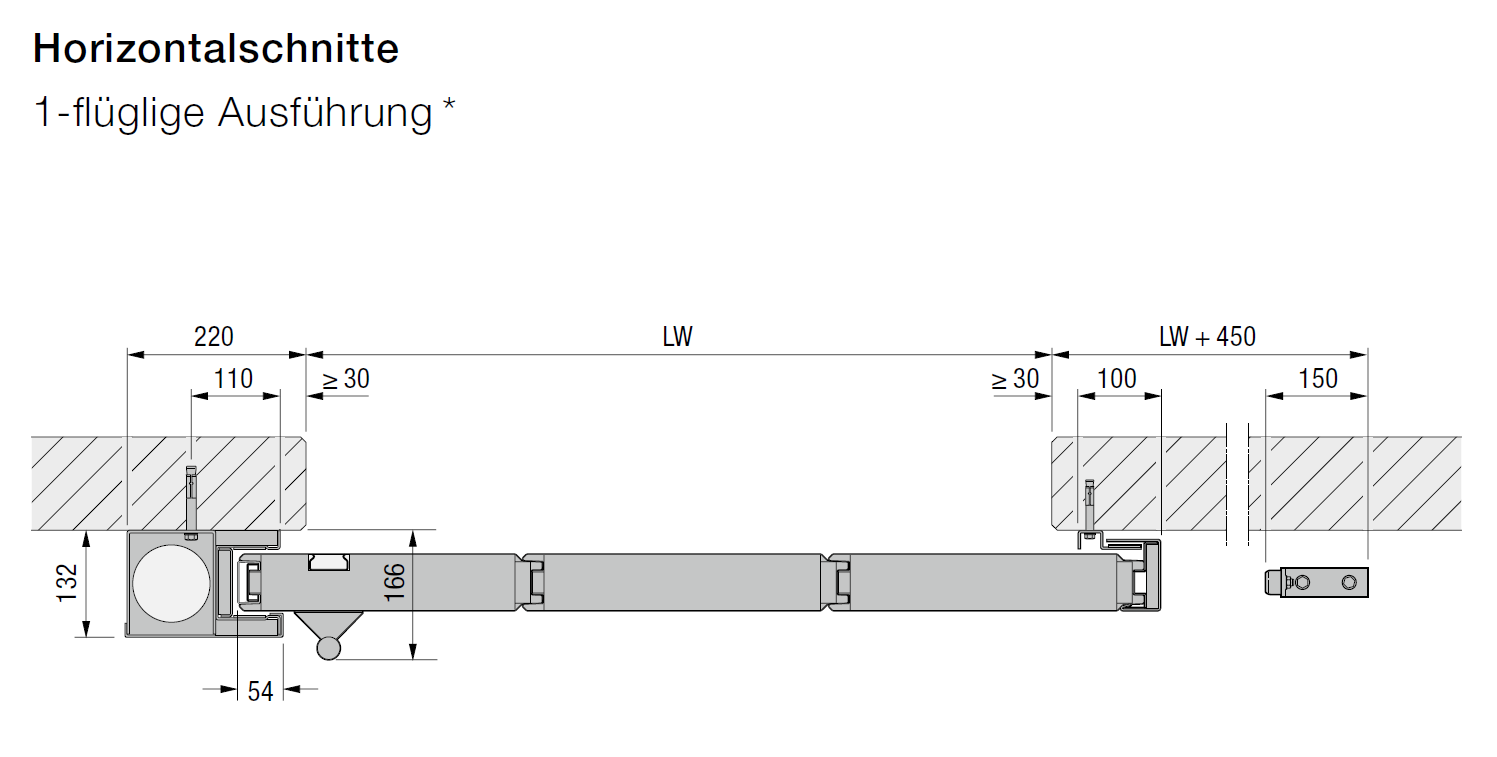

1-flüglige Ausführung*

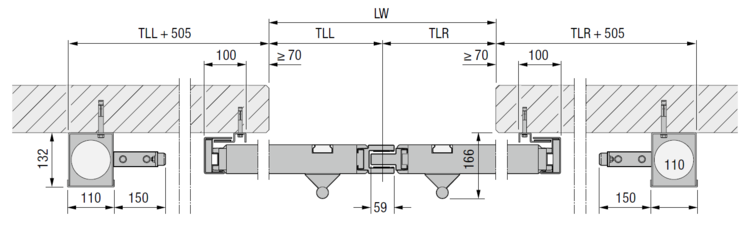

2-flüglige Ausführung

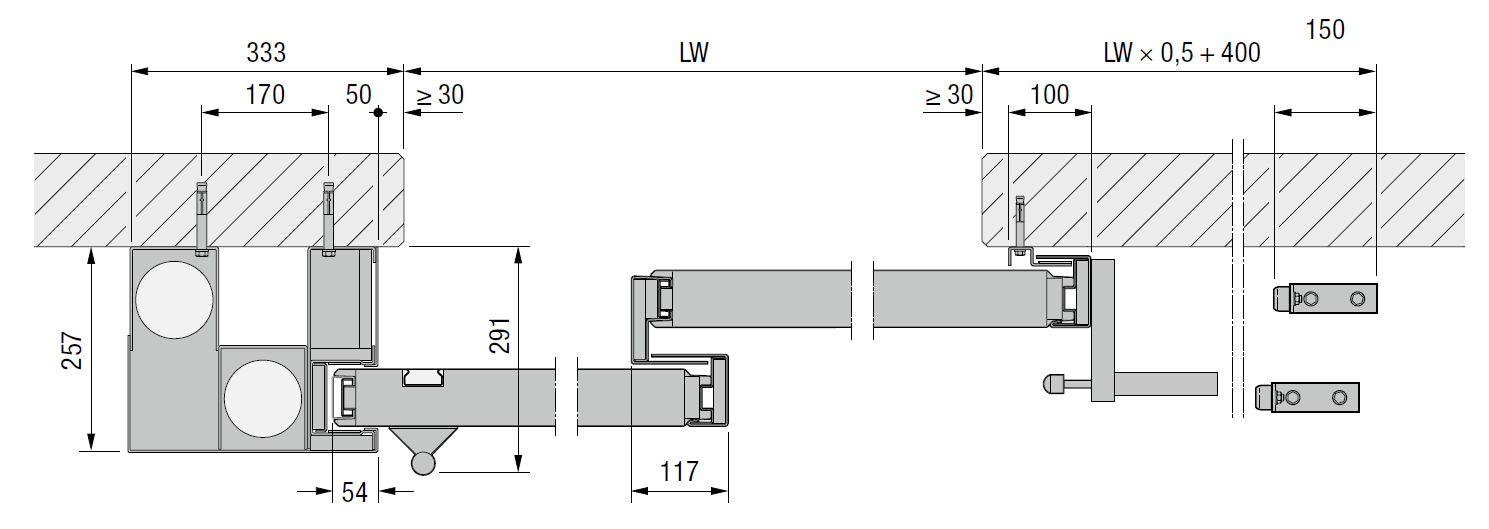

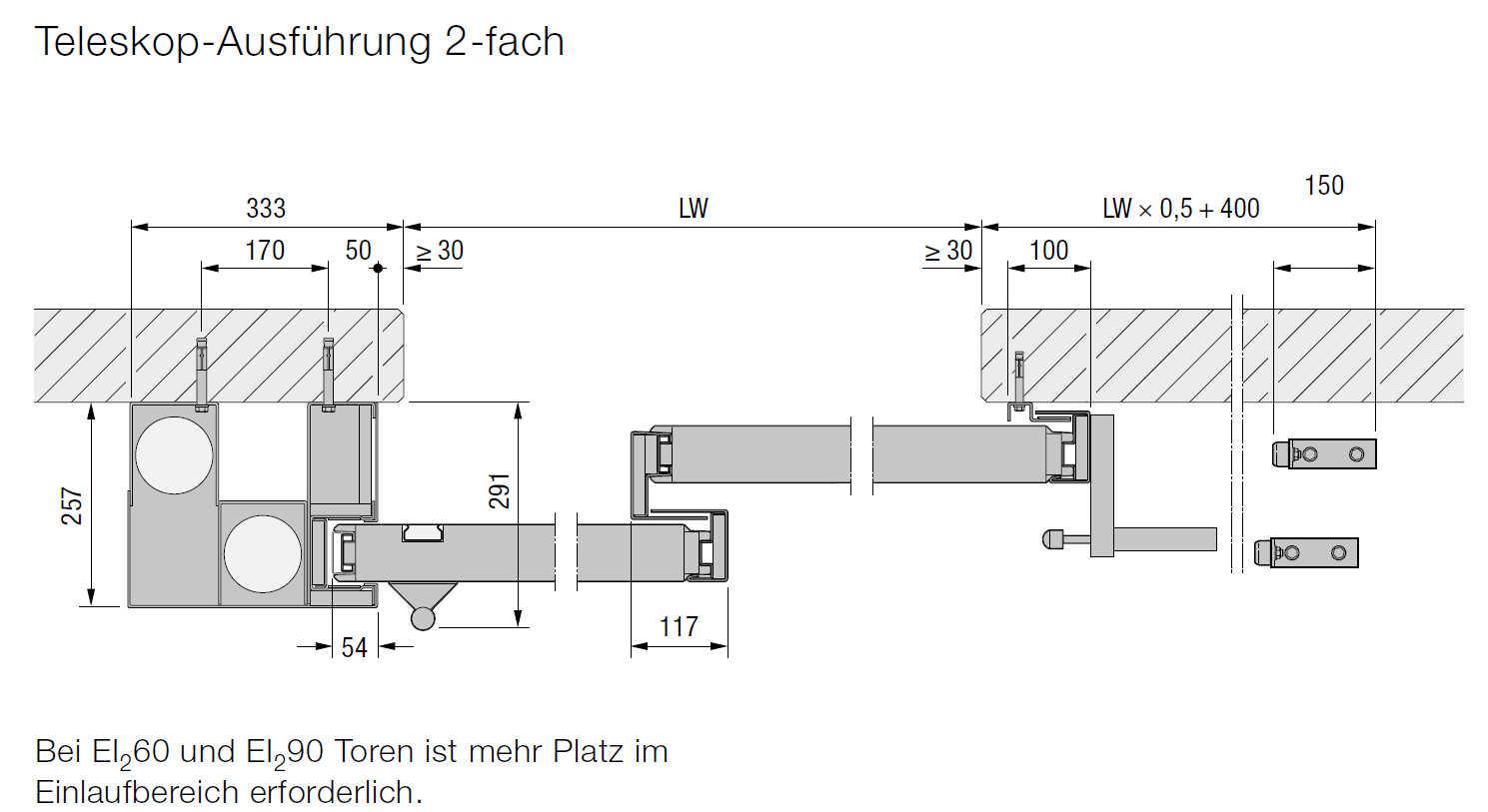

Teleskop-Ausführung 2-fach

Bei El₂60 und El₂90 Toren ist mehr Platz im Einlaufbereich erforderlich.

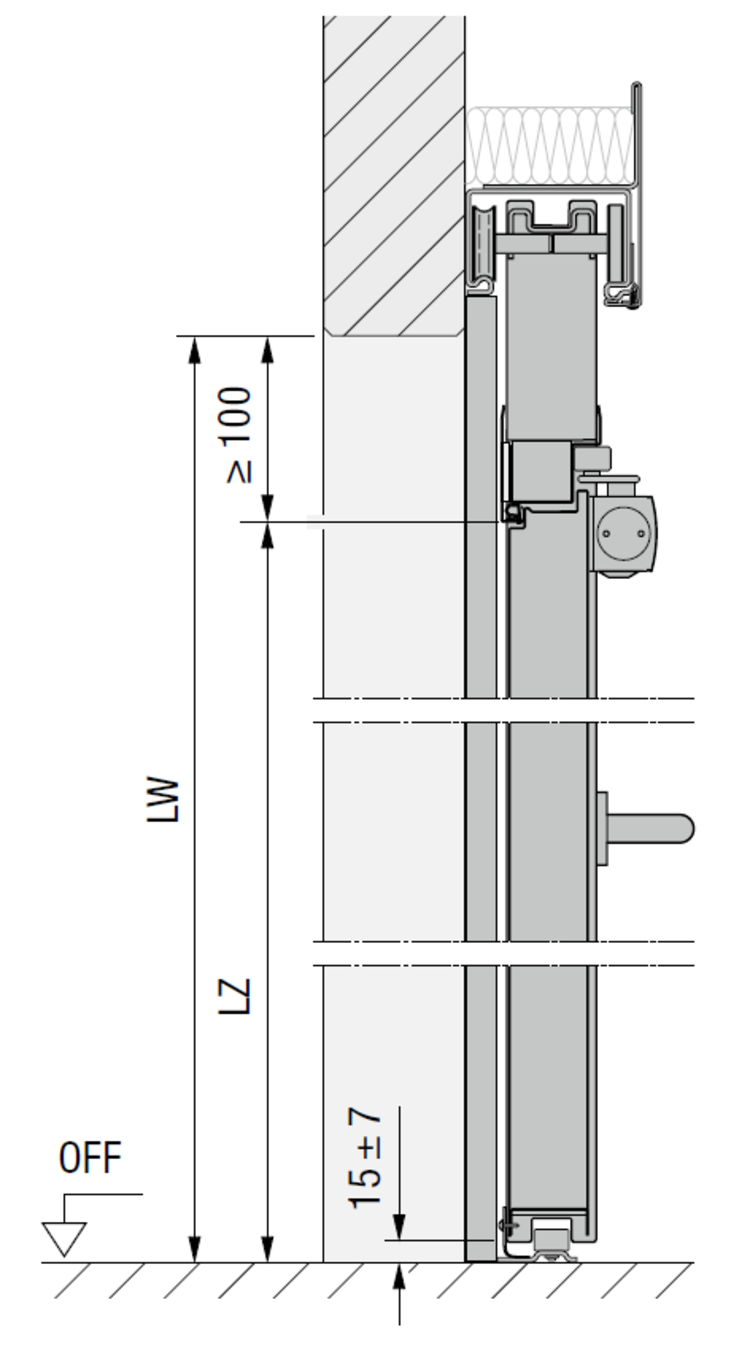

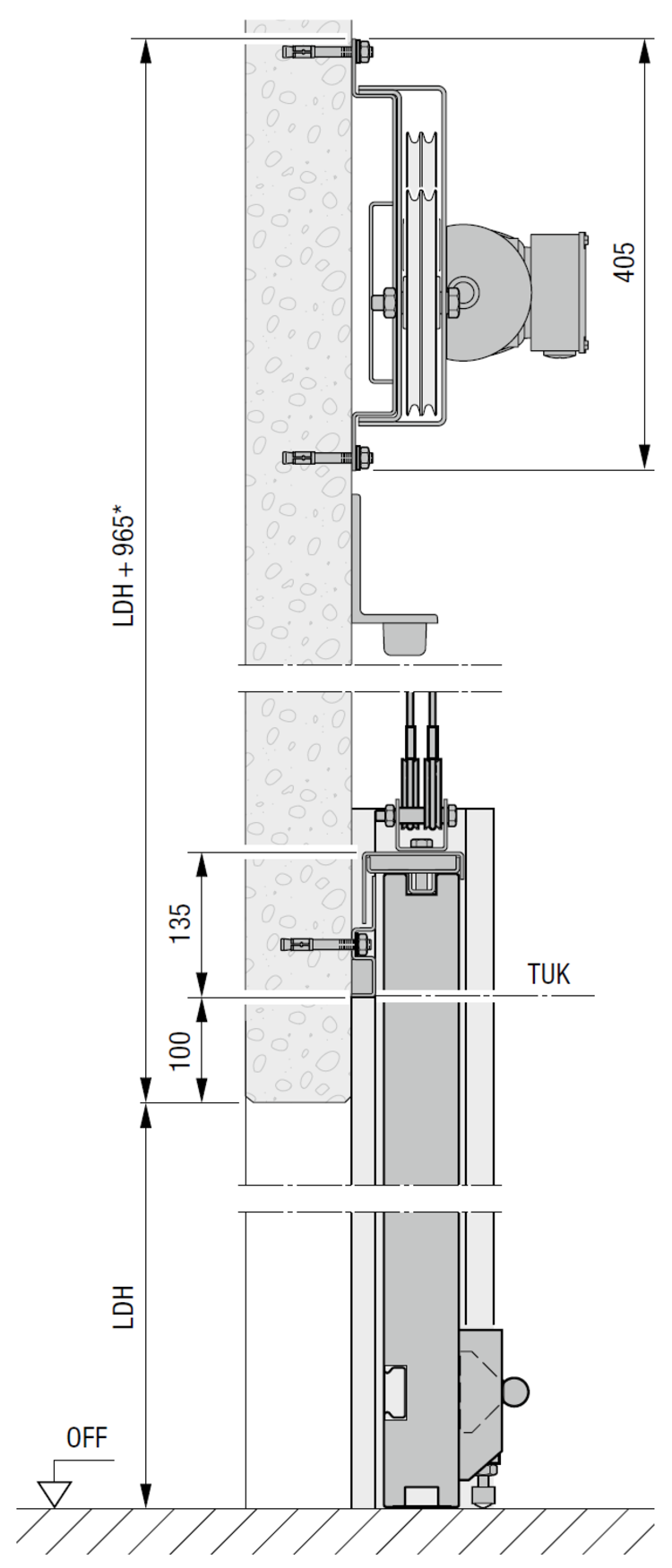

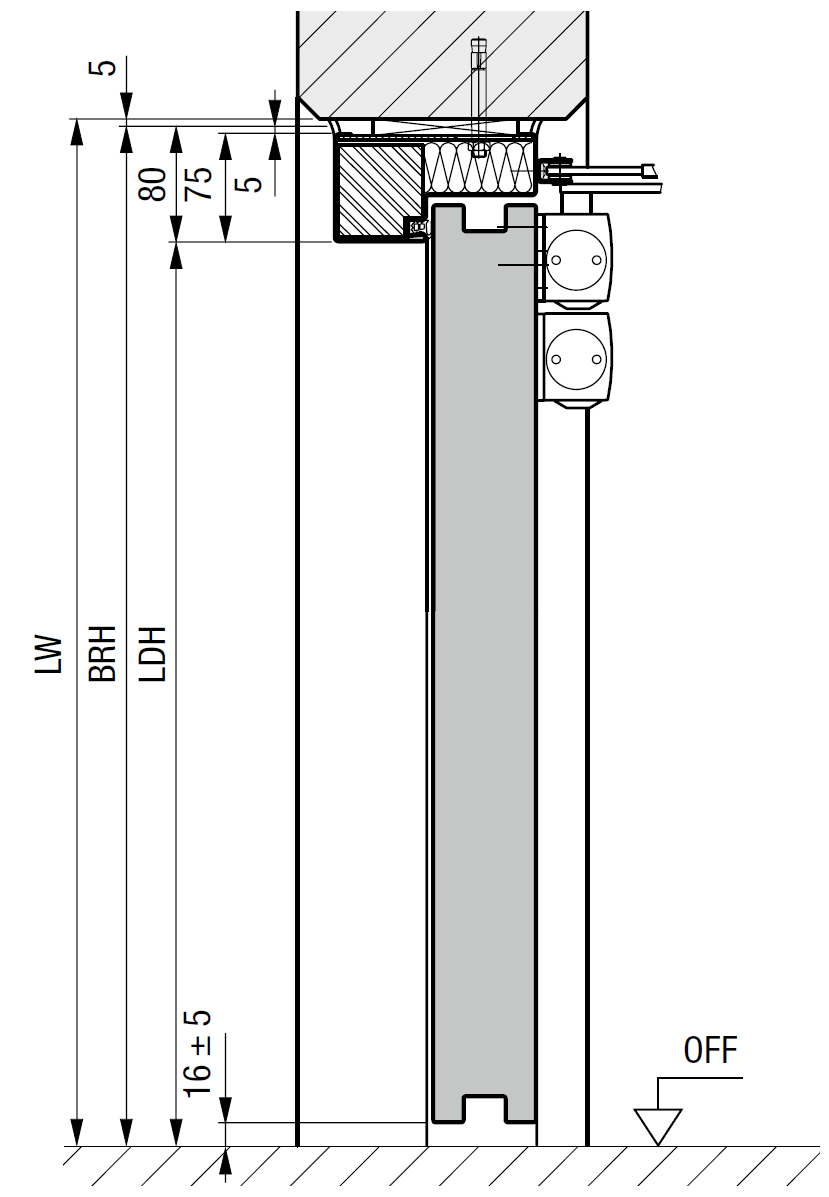

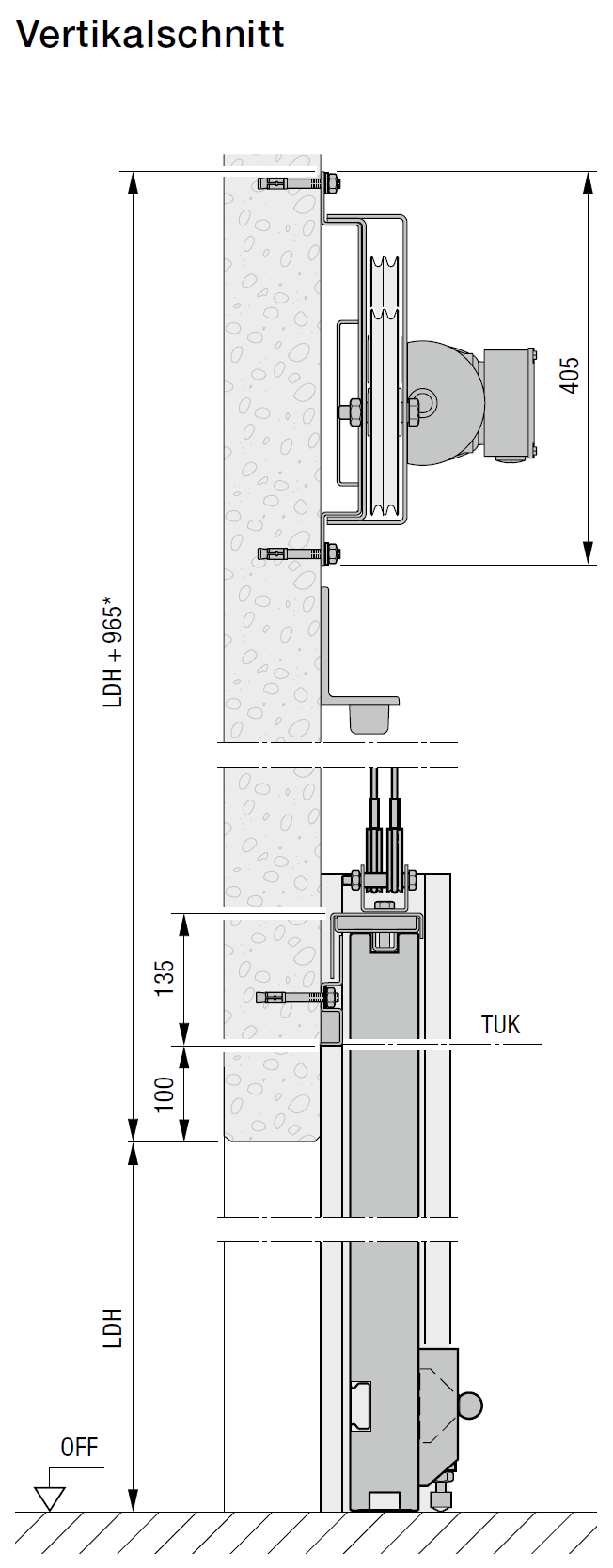

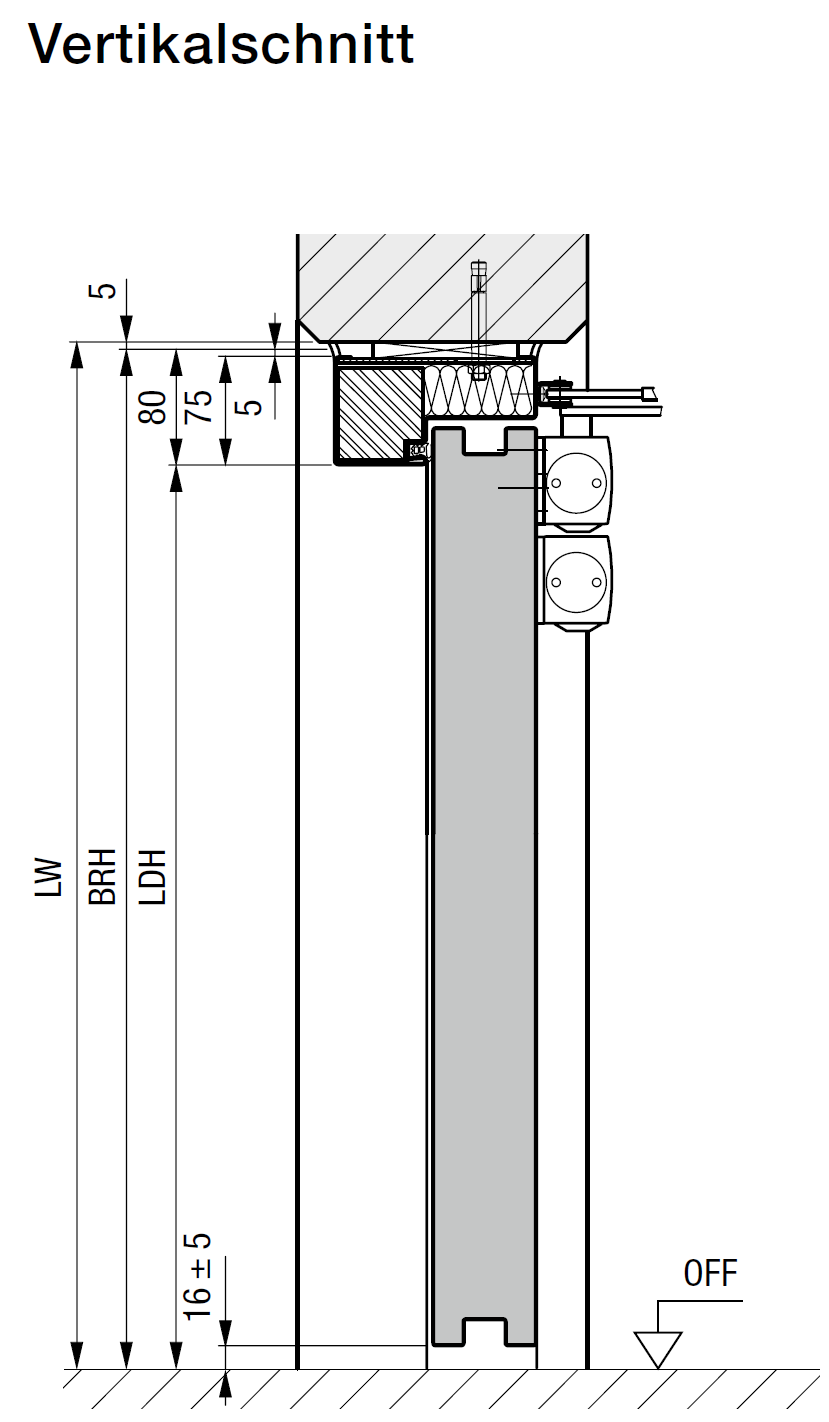

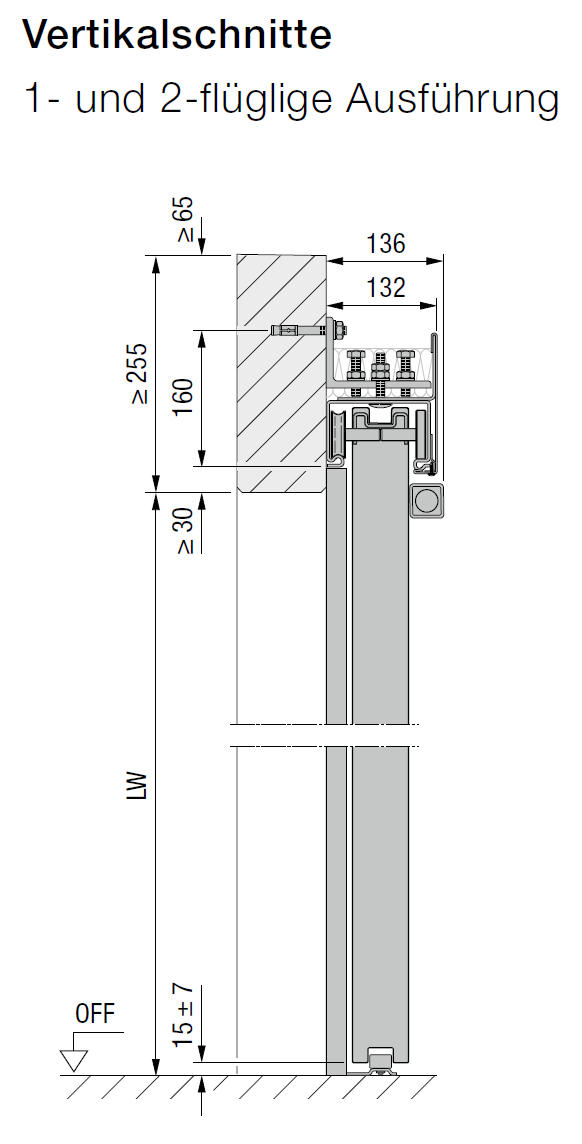

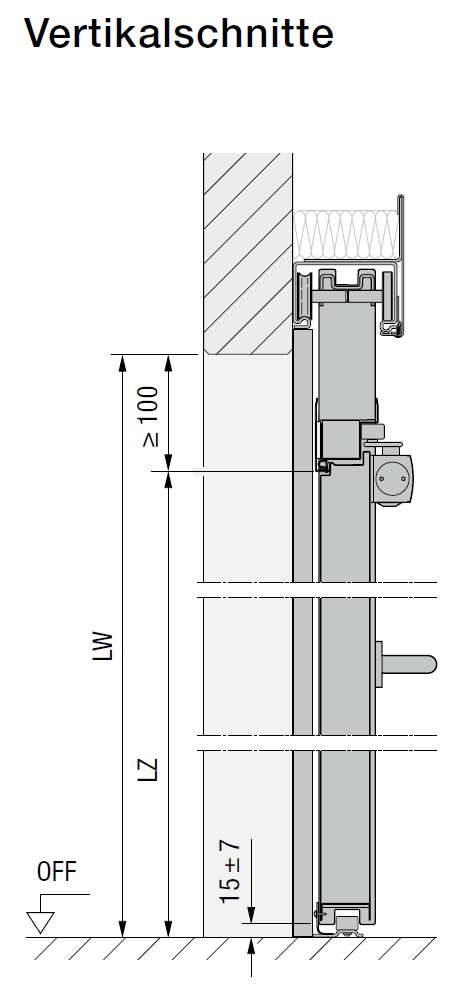

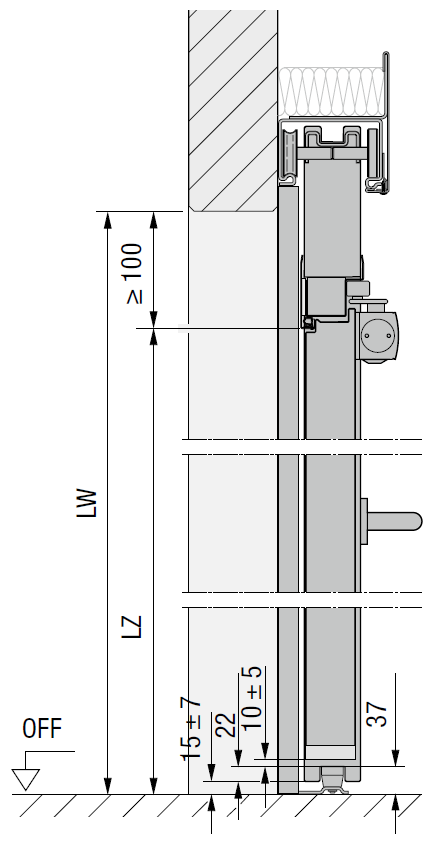

Vertikalschnitte

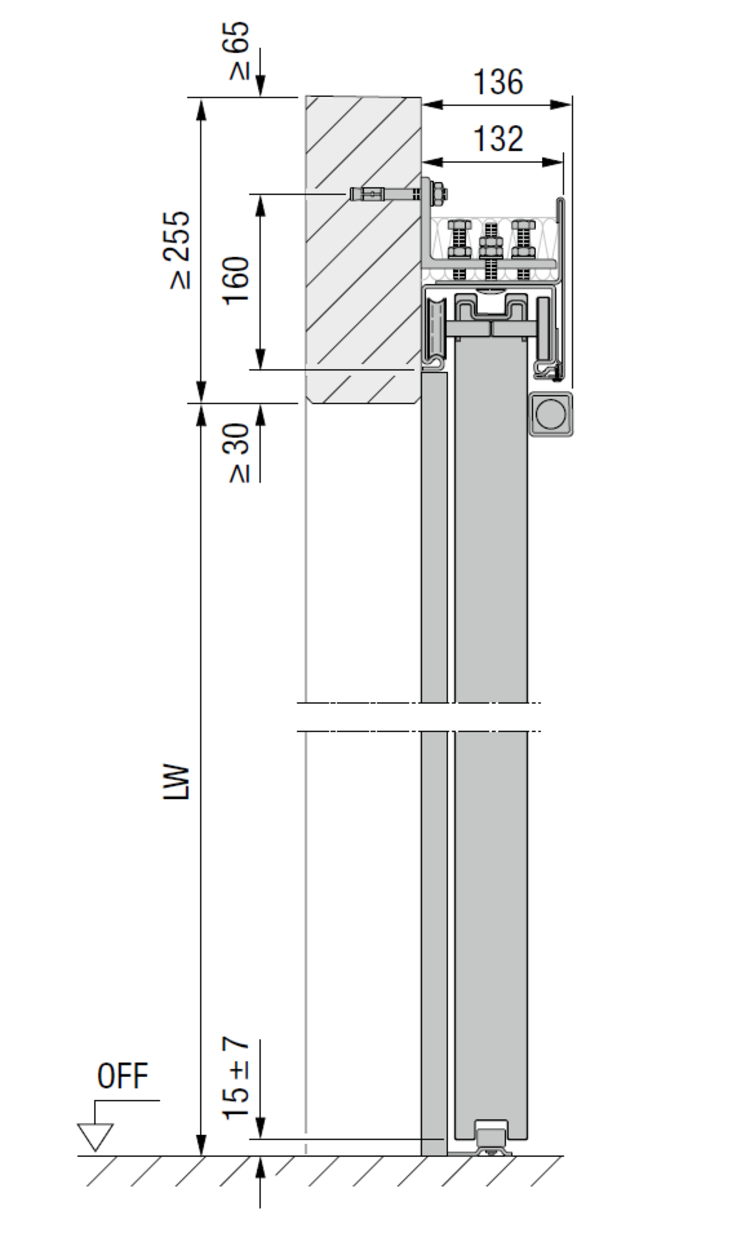

1- und 2 flüglige Ausführung

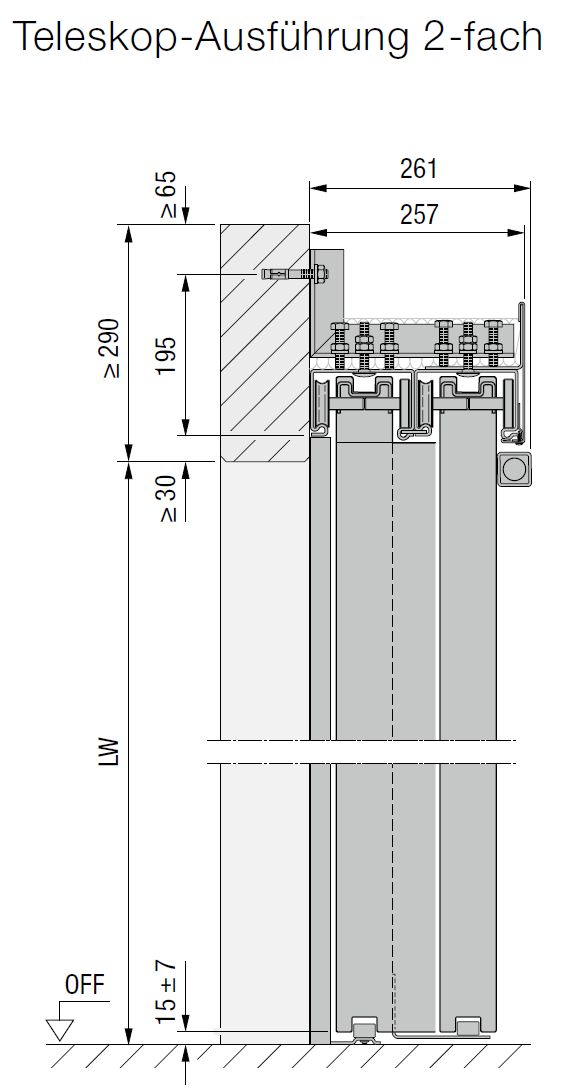

Teleskop-Ausführung 2-fach

Stumpf auflaufendes Schiebetor

Horizontalschnitte

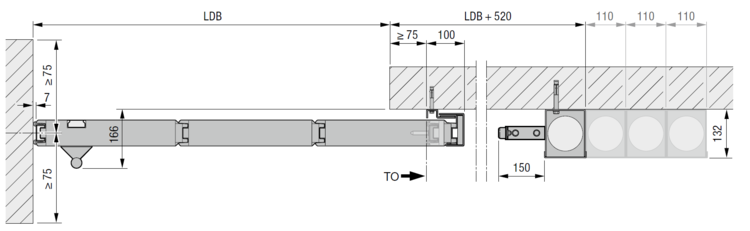

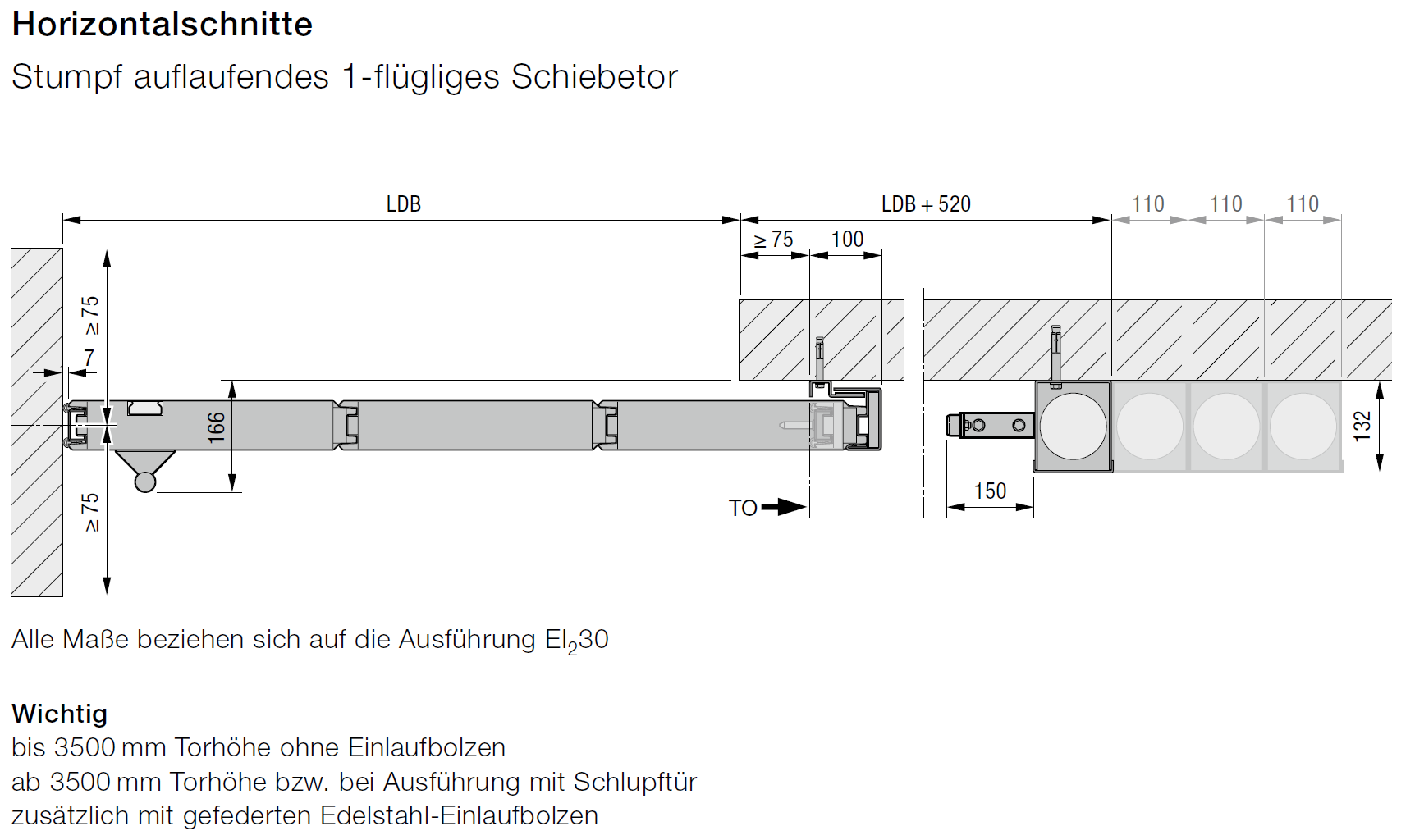

Stumpf aufliegendes 1-flügliges Schiebetor

Alle Maße beziehen sich auf die Ausführung El₂30

Wichtig
bis 3500 mm Torhöhe ohne Einlaufbolzen
ab 3500 mm Torhöhe bzw. bei Ausführung mit Schlupftür
zusätzlich gefederten Edelstahl-Einlaufbolzen

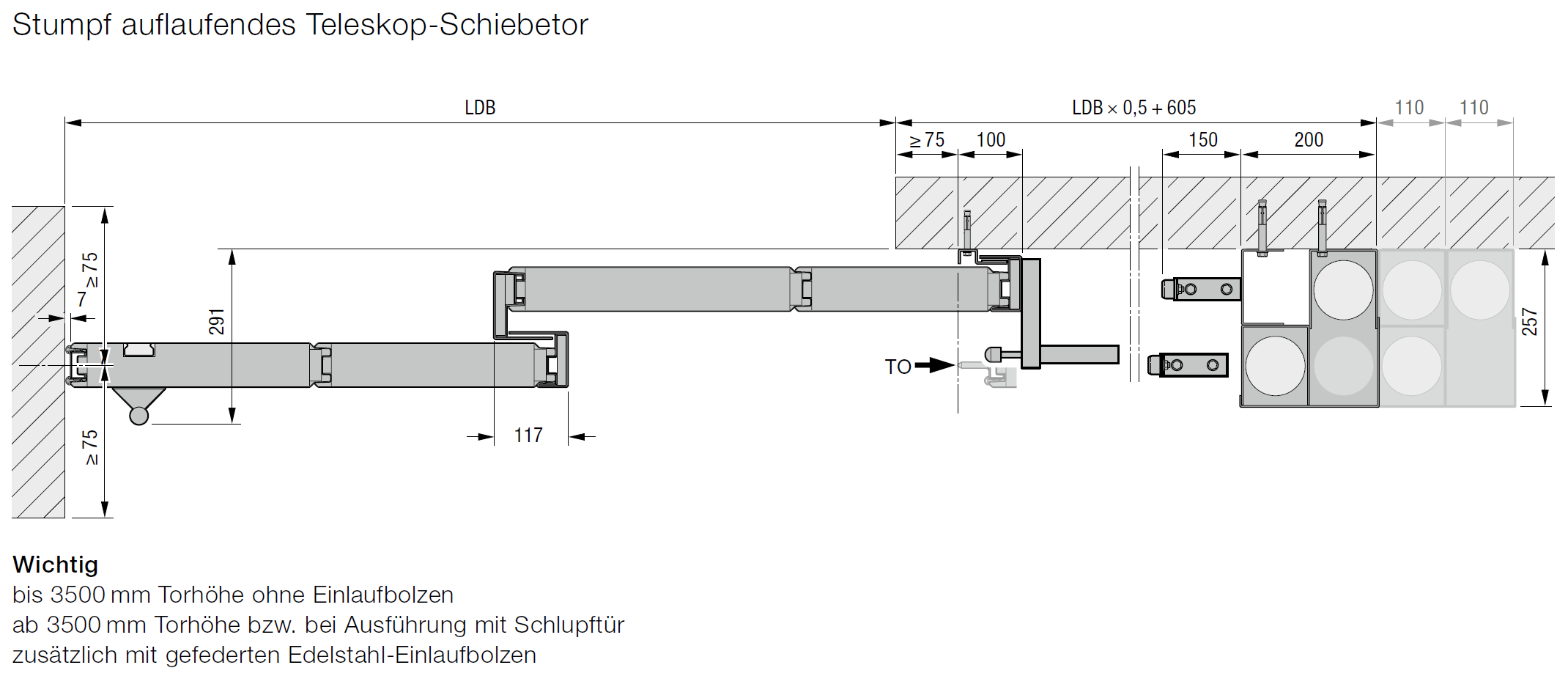

Stumpf aufliegendes Teleskop-Schiebetor

Alle Maße beziehen sich auf die Ausführung El₂30

Wichtig
bis 3500 mm Torhöhe ohne Einlaufbolzen
ab 3500 mm Torhöhe bzw. bei Ausführung mit Schlupftür
zusätzlich gefederten Edelstahl-Einlaufbolzen
