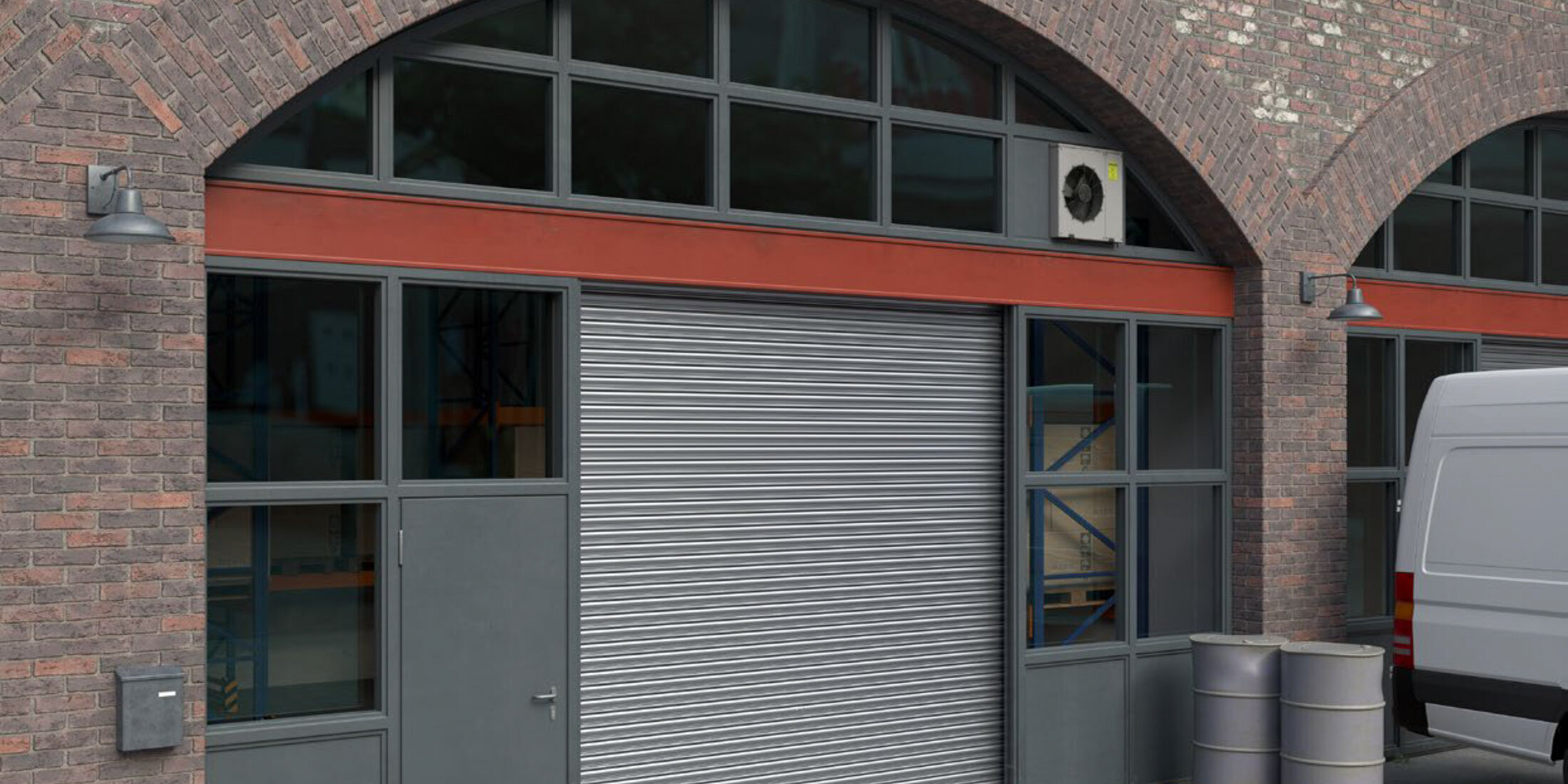

Rolltor TD
Rolltor TD
Das Rolltor TD ist die preisgünstige Einstiegslösung für Gewerbe- und Industrieobjekte, die Wert auf funktionale Sicherheit, flexible Montage und langlebige Qualität legen. Mit seinem kompakten Design benötigt das Rolltor nur wenig Einbauraum und lässt sich wahlweise vor, hinter oder in die Öffnung montieren.
Durch die verzinkten Stahl-Profile in geschlossener oder perforierter Ausführung überzeugt es nicht nur durch Robustheit, sondern bietet auf Wunsch auch eine optimale Belüftung. Serienmäßig ausgestattet mit Auszugsschutz, geprüften Sicherheitseinrichtungen und Windlastklasse 3, erfüllt das Rolltor alle relevanten Normen (EN 13241) und garantiert damit höchste Betriebssicherheit.
Ob als zuverlässiger Abschluss für Werkstätten, Lager oder kleine Industriehallen – das Rolltor TD vereint attraktiven Preis, einfache Bedienung und zertifizierte Qualität zu einer wirtschaftlichen Lösung, die auch bei begrenztem Platzangebot überzeugt.
Ausstattung & Bedienung
Maximiere Komfort und Sicherheit mit praxistauglichen Optionen – ideal für Gewerbe- und Industrieeinsätze:

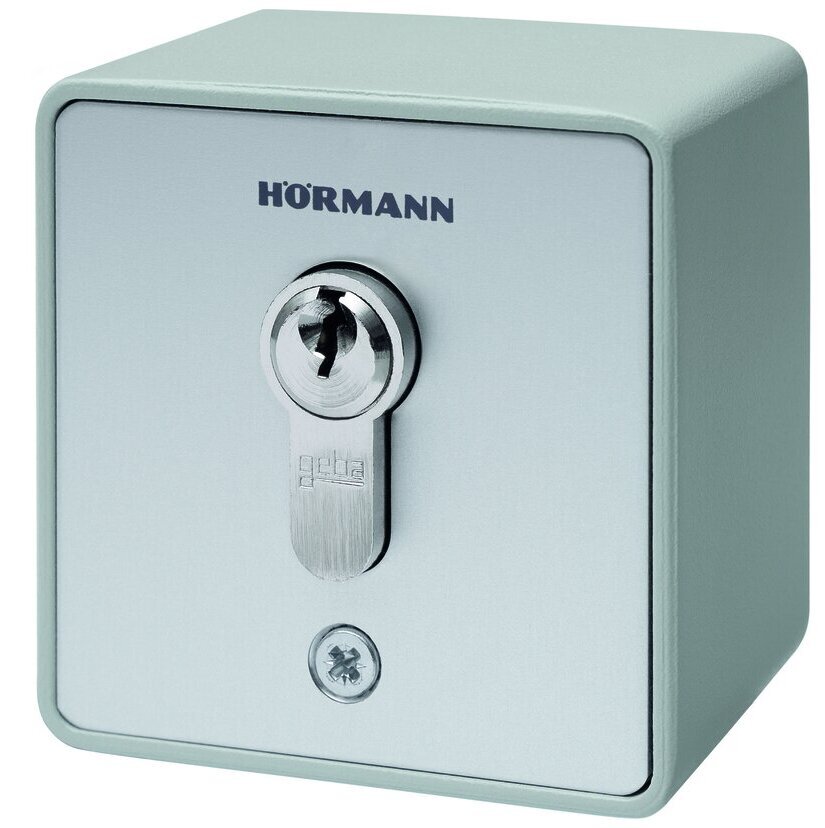

- Einfache Bedienung: Steuerung per Schlüsseltaster im Totmannbetrieb; wahlweise als Aufputz- oder Unterputz-Variante.

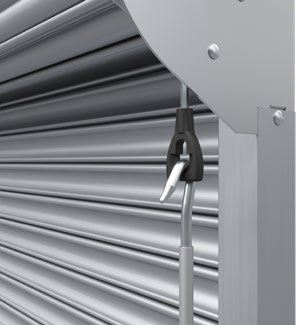

- Notbedienung bei Stromausfall (optional): Öffnen/Schließen von der Ballenseite mittels Markisenstange in 1000 / 1400 / 1800 mm; alternativ abschließbare Handkurbel für die Ballengegenseite.

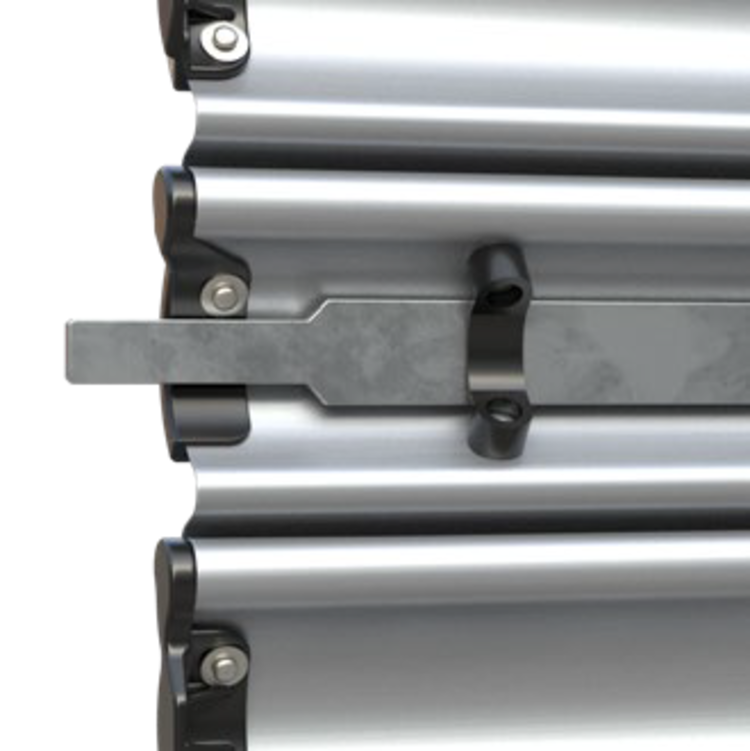

- Mehr Sicherheit (optional): Profil mit abschließbarer Riegelstange, montierbar im unteren Profil oder auf ca. 1000 mm Höhe.
- Sauberer Abschluss: Schlankes Alu-Bodenprofil; bei leichten Unebenheiten;

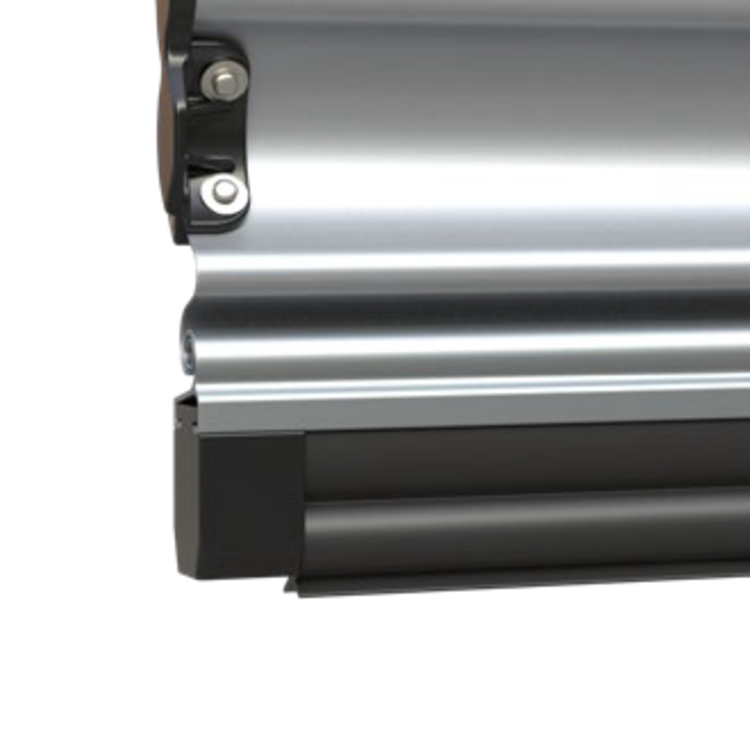

Optional mit Bodenprofilgummi für besseren Bodenkontakt. - Schutz & Optik: Optionale Behangverkleidung aus verzinktem Stahl (PVTD) als Schutz vor Verschmutzung und sauberer Abschluss zum Baukörper.

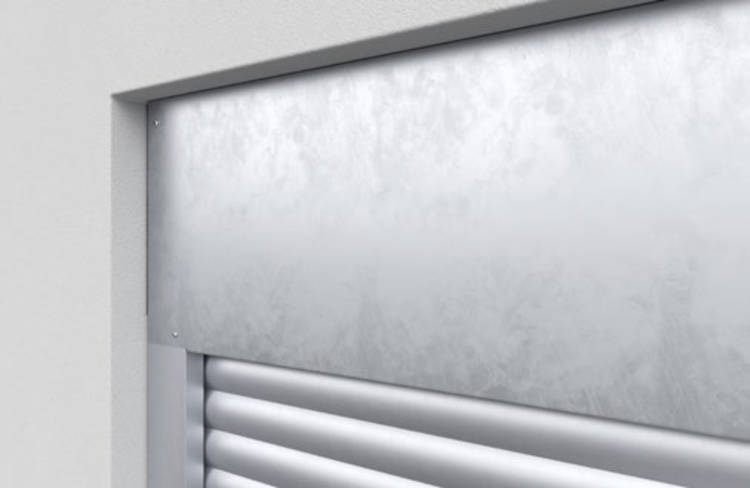

Optional: Sturzblende aus verzinktem Stahl verdeckt Behang und Wickelwelle – ideal, wenn wenig Sturz vorhanden ist.
Hinweis: Optionales Zubehör kann Einbauräume verändern (Details siehe Einbaudaten).
Technische Daten & Anforderungen

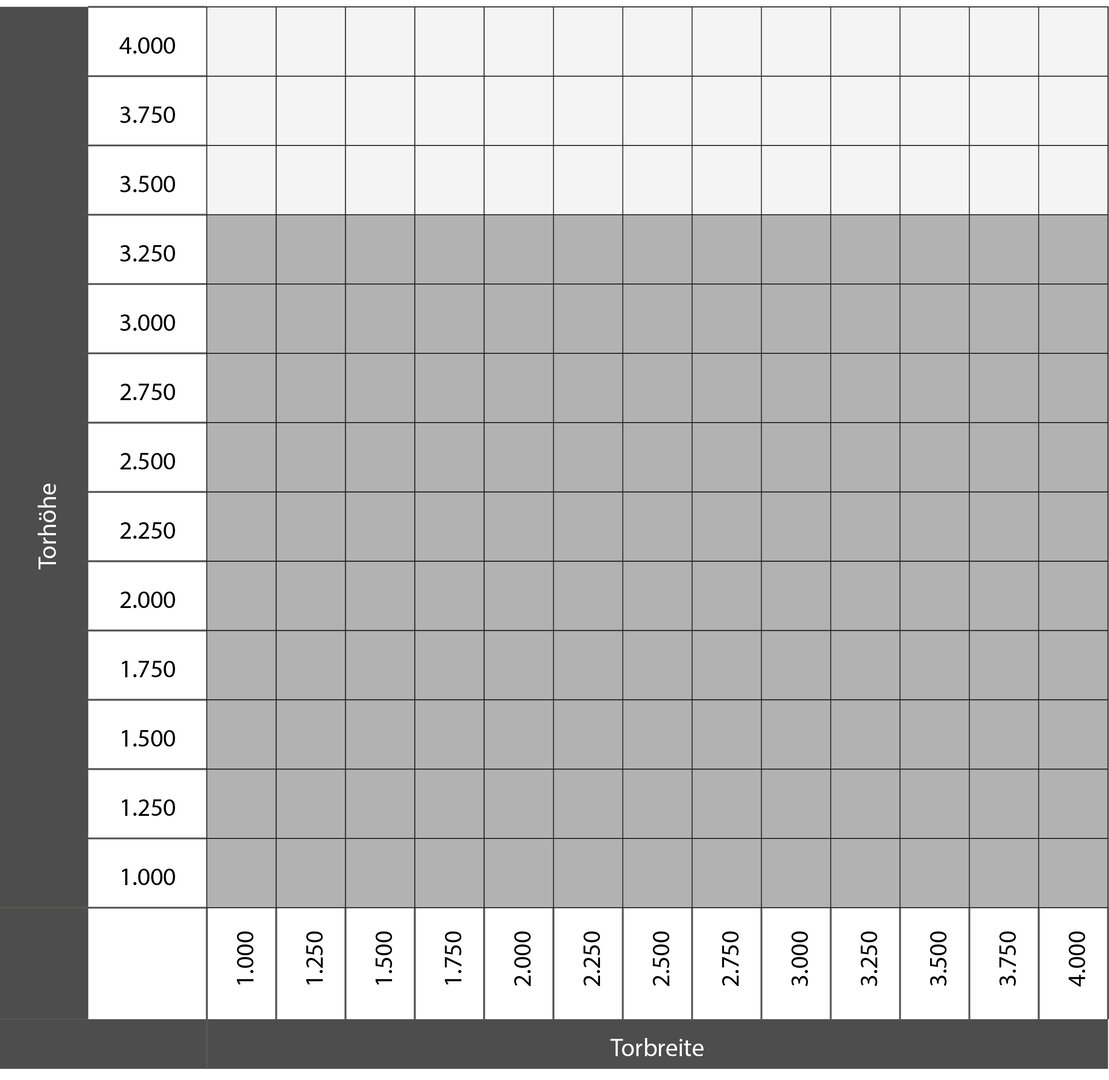

Bestellmaße
- Minimale Bestellbreite 1000 mm
- Maximale Bestellbreite 4000 mm
- Minimale Bestellhöhe 1000 mm
- Maximale Bestellhöhe HR70 S 4000 mm
- Maximale Bestellhöhe HR70 S aero 3000 mm
Leistungseigenschaften Antrieb
- Zyklen pro Tag 3
- Zyklen pro Stunde 2
- Spannung / Absicherung 230 V / 16 A
- Frequenz 50 Hz
- Schutzart IP44
- Netzstecker Schuko-Stecker
- Typ F (CEE 7/7)
- Temperaturbereich −10 °C bis +40 °C
- Schlüsseltaster zur Bedienung im Totmannbetrieb: Schutzart IP54
- Anschlussdose: Schutzart IP54
- Anforderungen an den Baukörper Beton: Festigkeitsklasse C 20/25, Dicke 140 mm, Norm EN 206-1
- Stahl: Festigkeitsklasse S235-JRG2, Dicke 5 mm, Norm EN 10027-1
- Mauerwerk: Steinfestigkeitsklasse 12 / Mörtelgruppe II, Dicke 240 mm, Norm DIN EN 1996 (EC 6)
- Holz: Nadelholz C24 / Güteklasse II, Dicke 120 mm,
Norm DIN EN 1995-1 (EC 5)
Montage vor bzw. hinter der Laibung
Montage in der Laibung
Montagehinweise: Alle Bauteile sind montagefertig vorbereitet. Zur Dimensionierung des Baukörpers können Sie einfach und bequem bei Ihrem Hörmann Vertriebspartner eine Genehmigungszeichnung mit maßstabsgerechter Darstellung der Toranlage und Angaben der Kräfte an den Befestigungspunkten anfordern.
Hinweis: Alle aufgeführten Maße sind Mindestangaben und Richtwerte.

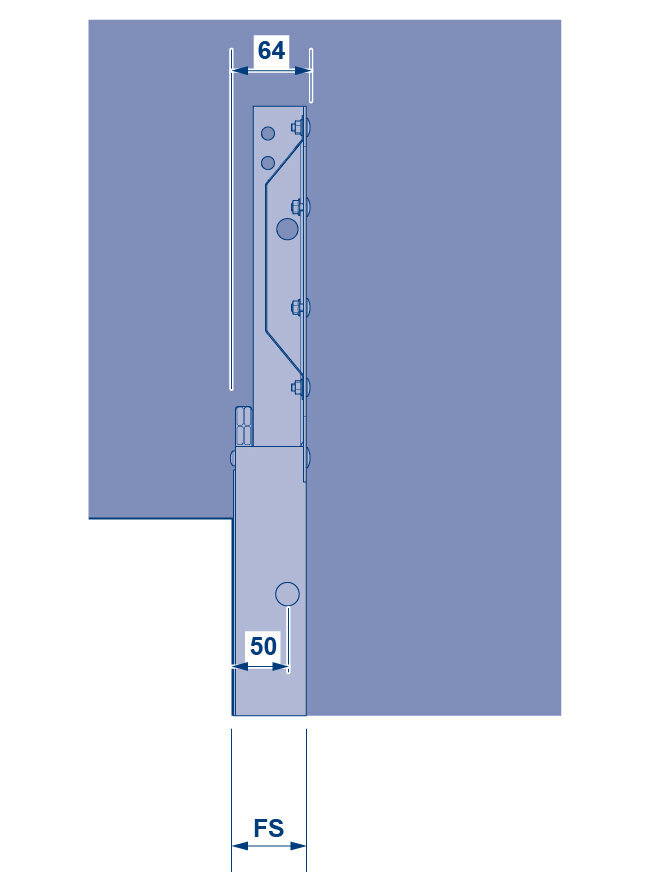

Einbaudaten
Montage vor bzw. hinter der Öffnung
Hinweise:
Bei Positionierung des Ballens oberhalb von abgehängten Decken oder anderen Hindernissen muss für die störungsfreie Funktion im Sturzbereich ein Freiraum in der Breite von BMB +120 mm und in der Tiefe von mind. 100 mm vorhanden sein. Ab einer Torhöhe > 2500 mm wird eine zweigeteilte Führungsschiene geliefert.
| Führungsschiene | FS 60x75 | |
|---|---|---|
| FS | 60 mm | |
| FST | 75 mm | |
| Standardausführung | BMB | 1000 – 4000 mm |
| BMH | 1000 – 4000 mm |

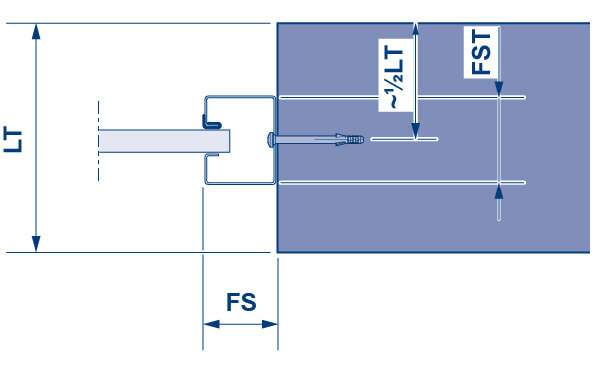

Montage in der Öffnung
Hinweise:
Bei Positionierung des Ballens oberhalb von abgehängten Decken oder anderen Hindernissen muss für die störungsfreie Funktion im Sturzbereich ein Freiraum in der Breite von BMB +120 mm und in der Tiefe von mind. 100 mm vorhanden sein. Ab einer Torhöhe > 2500 mm wird eine zweigeteilte Führungsschiene geliefert.
| Führungsschiene | FS 60x75 | |
|---|---|---|
| FS | 60 mm | |
| FST | 75 mm | |
| Standardausführung | BMB | 1000 – 4000 mm |
| BMH | 1000 – 4000 mm |
