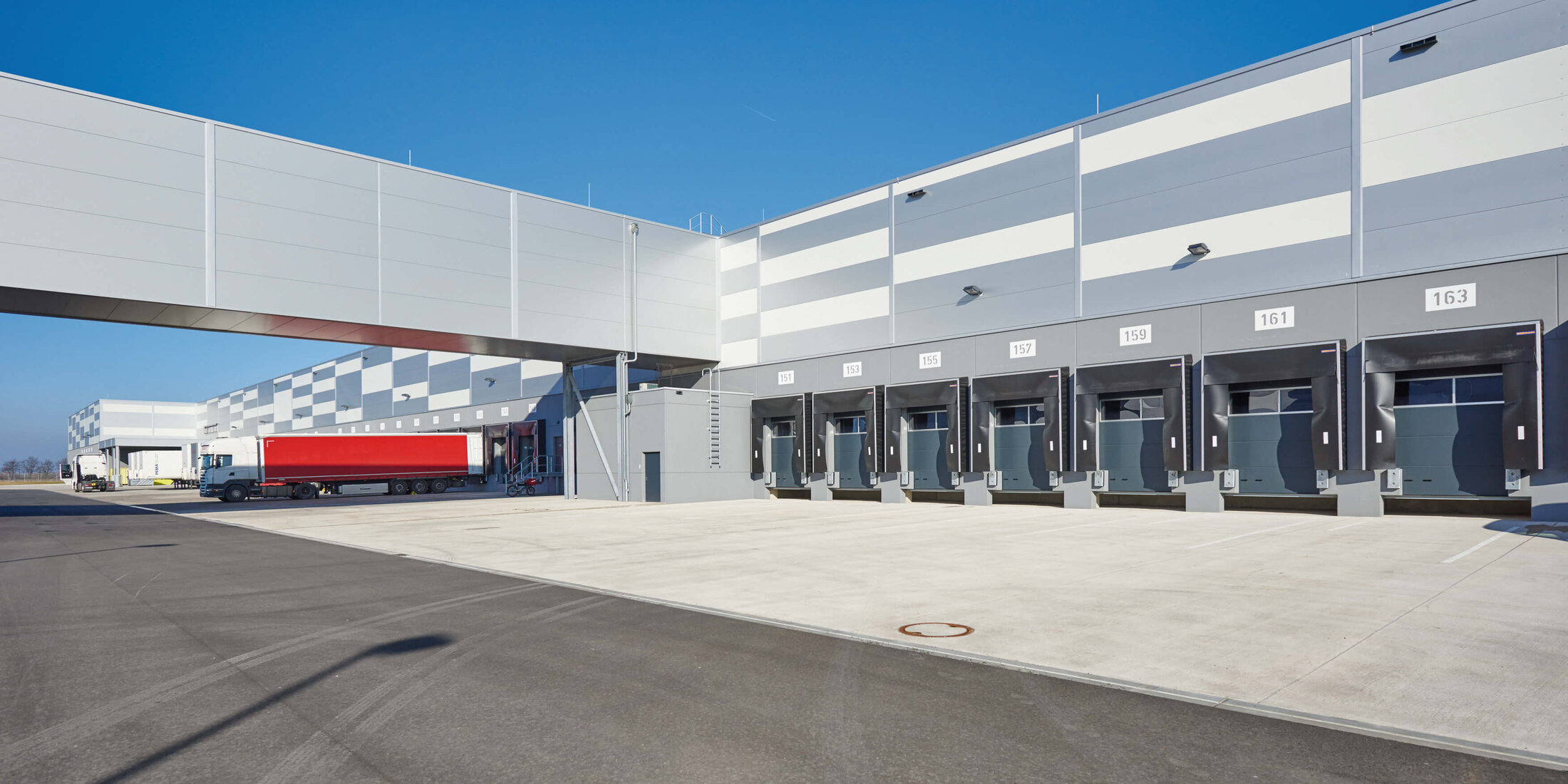

Innovative Antriebstechnik für Industrie-Sektionaltore

Effizienz, Sicherheit und Langlebigkeit sind entscheidend im industriellen Alltag.

Moderne Torantriebe und Steuerungssysteme von Hörmann sorgen für reibungslose Abläufe, reduzieren Energieverluste und erhöhen die Betriebssicherheit. Ob Wellenantriebe, Direktantriebe oder Kettenantriebe mit Schiene – jede Lösung ist auf höchste Funktionalität und Bedienkomfort ausgelegt. Ergänzende Komponenten wie Entriegelungen, Notbedienungen oder Zuluftsteuerungen runden das System ab und gewährleisten eine maximale Betriebssicherheit auch in kritischen Situationen.

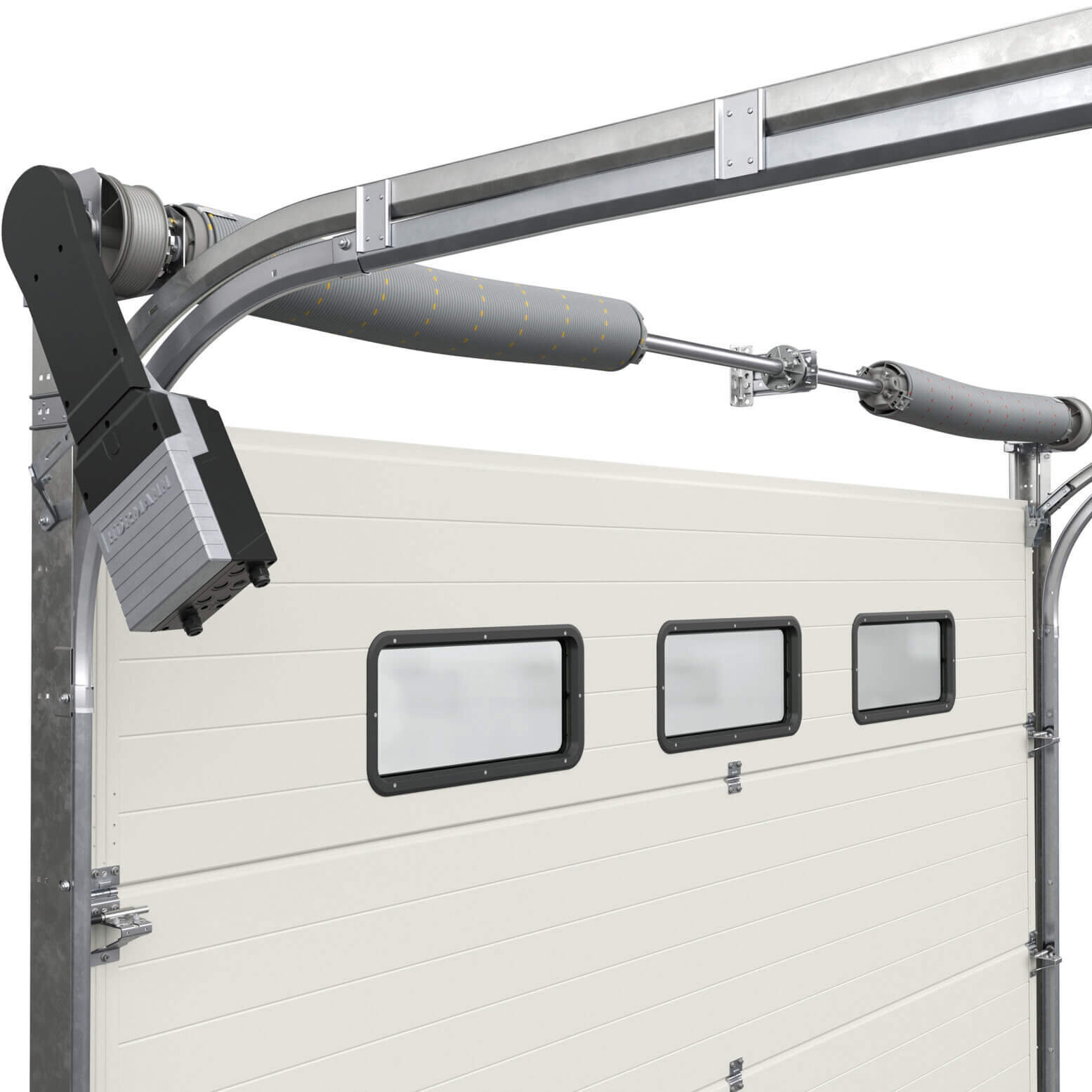

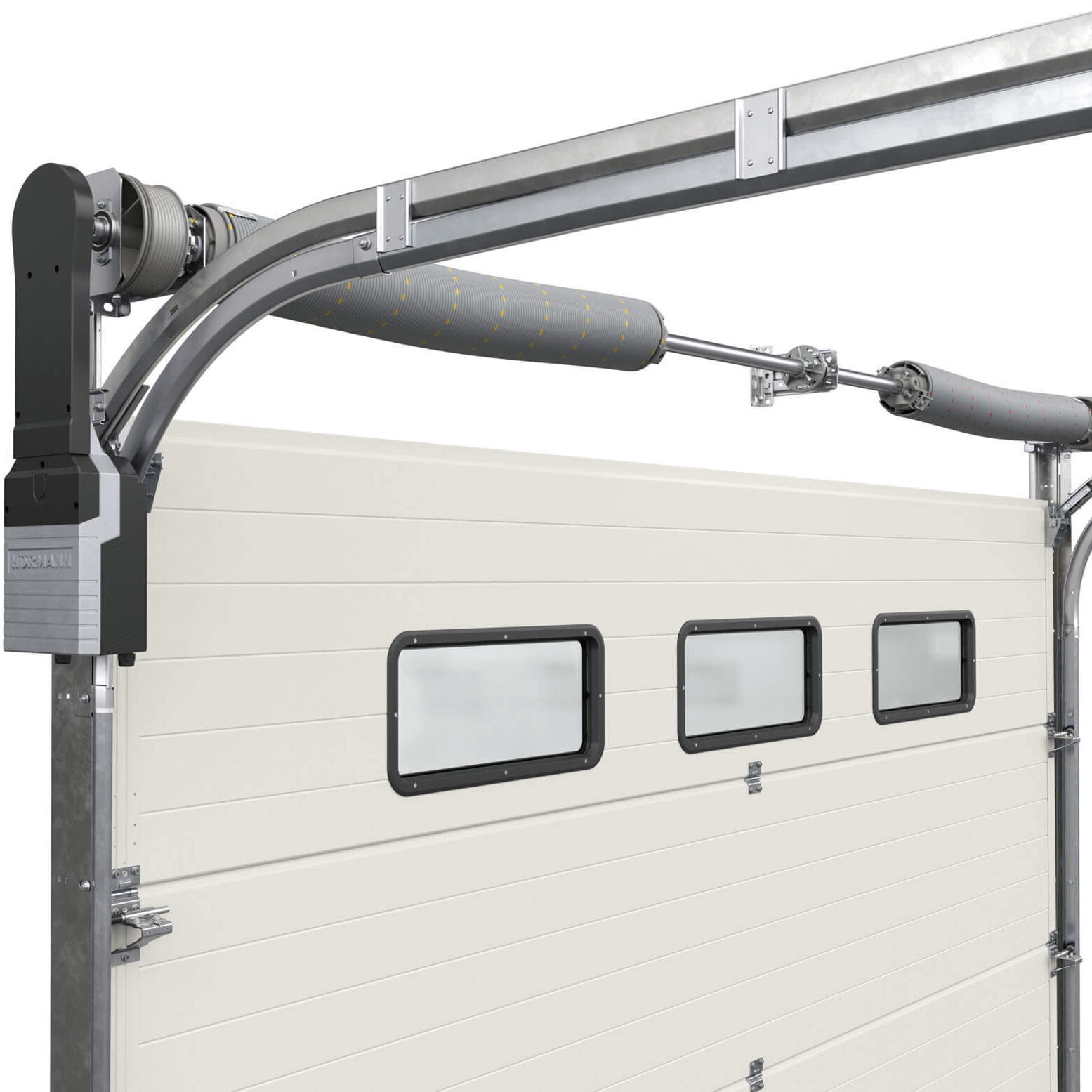

WA 300 S4 Wellenantrieb

Der WA 300 S4 überzeugt durch leisen und schonenden Torlauf dank Soft-Start und Soft-Stopp. Mit bis zu 150 Torzyklen pro Tag und einer max. Öffnungsgeschwindigkeit von 19 cm/s ist er die ideale Lösung für häufig genutzte Industrietore. Die integrierte Steuerung mit Drucktaster DTH-R, optionaler externer Steuerung 360 sowie ein geringer seitlicher Anschlag von nur 200 mm machen den Antrieb besonders montagefreundlich. Der Stromverbrauch im Standby liegt bei nur ca. 1 W.

WA 300 S4

230 Volt Wechselstrom

Soft-Start und Soft-Stopp für einen schonenden Torlauf
Kraftbegrenzung in Richtung Tor-AUF / Tor-ZU
Max. Öffnungsgeschwindigkeit 19 cm/s
Max. 150 Torzyklen pro Tag
Max. 10 Torzyklen pro Stunde
Integrierte Steuerung mit Drucktaster DTH-R
Optionale externe Steuerung 360 (vorbereitet für Fahrbahnregelung)
Geringer seitlicher Anschlag von nur 200 mm
Keine Installationen bzw. Verkabelungen auf dem Torblatt ¹⁾
Standby ca. 1 W ²⁾
Max. Torbreite 6.000 mm
Max. Torhöhe 4.500 mm

^{1) außer bei Toren mit Schlupftür}
^{2) ohne weiteres angeschlossenes elektrisches Zubehör}

Sichere „Tor-ZU“-Fahrt mit gedrosselter Geschwindigkeit

Die gesamte Tor-AUF-Fahrt sowie die Tor-ZU-Fahrt oberhalb von 2.500 mm Öffnungshöhe erfolgt mit einer Geschwindigkeit von ca. 19 cm/s. Unter 2.500 mm Öffnungshöhe muss die Tor-ZU-Fahrt aus Sicherheitsgründen auf ca. 10 cm/s eingestellt werden. Mit optionaler voreilender Lichtschranke oder Schließkantensicherung entfällt diese Einschränkung, d. h. das Tor öffnet und schließt mit ca. 19 cm/s.

Durch den ruhigen und schonenden Torlauf verlängert sich die Lebensdauer der Toranlage nachhaltig.

Durch die serienmäßige Kraftbegrenzung sind bei Toren ohne Schlupftür keine Installationen wie z. B. Schließkantensicherung oder Schlaffseilschalter auf dem Torblatt notwendig. Das reduziert die Kosten und das Risiko von Reparatur- und Serviceleistungen.

Der Preis des WA 300 S4 liegt um ca. 30% niedriger als bei einem Drehstromantrieb. Auch der tägliche Stromverbrauch ist bis zu 50% geringer.

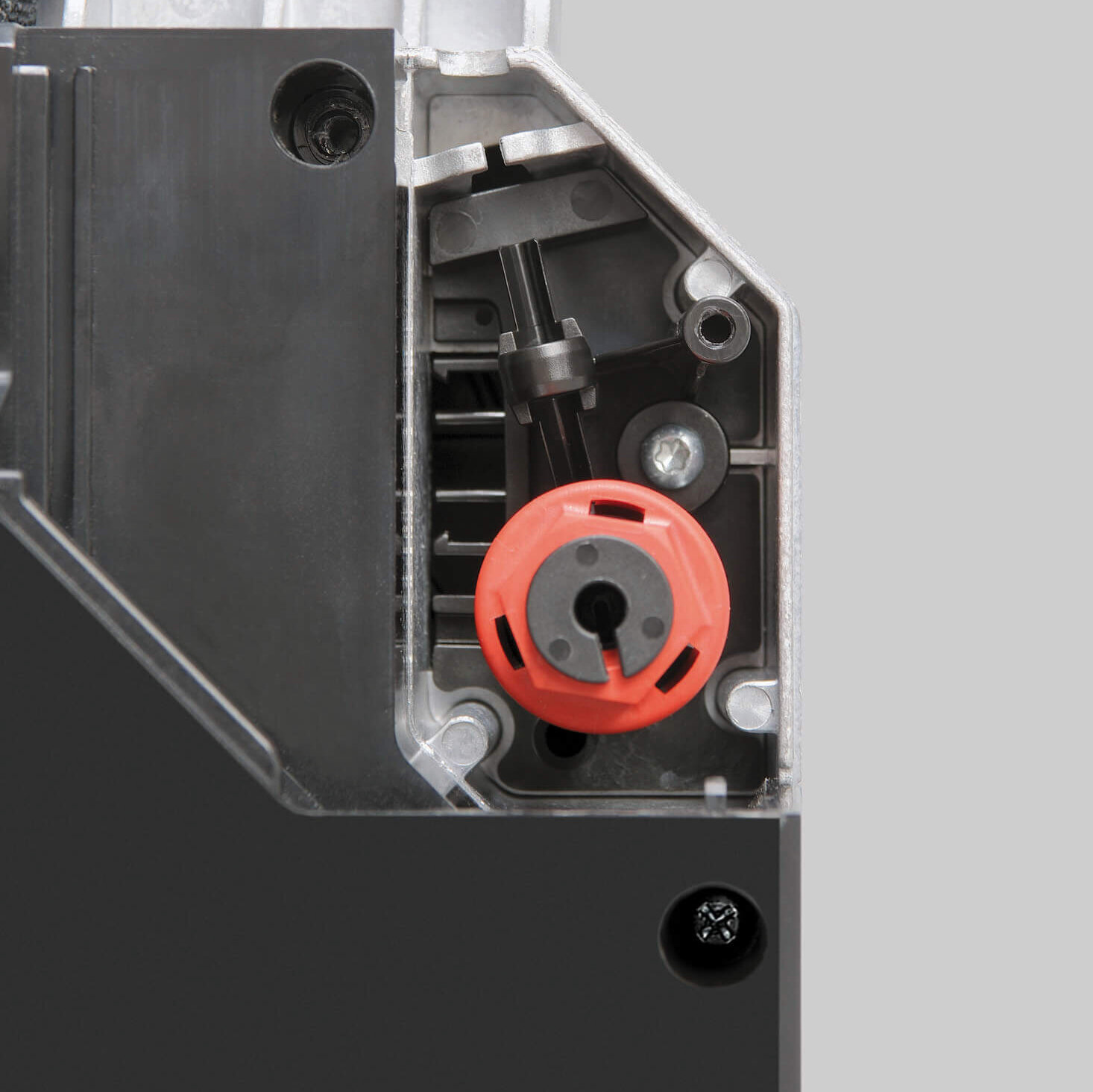

Wartungsentriegelung direkt am Antrieb

Bei den gesetzlich vorgeschriebenen jährlichen Prüfarbeiten muss der Antrieb nicht aufwendig von der Wickelwelle demontiert werden. Das spart Zeit und Geld. Die Wartungsentriegelung kann jederzeit auf eine gesicherte Entriegelung umgerüstet werden.

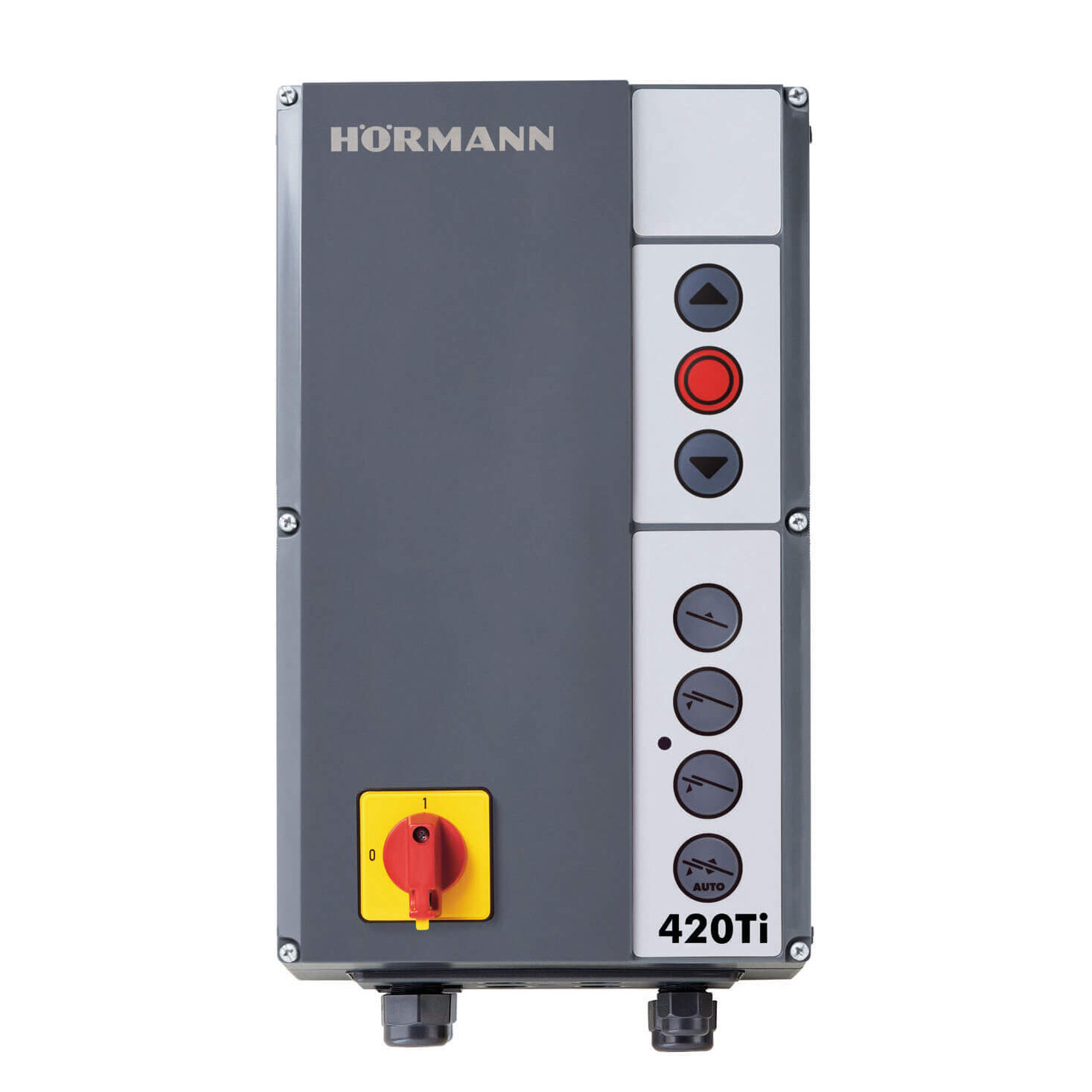

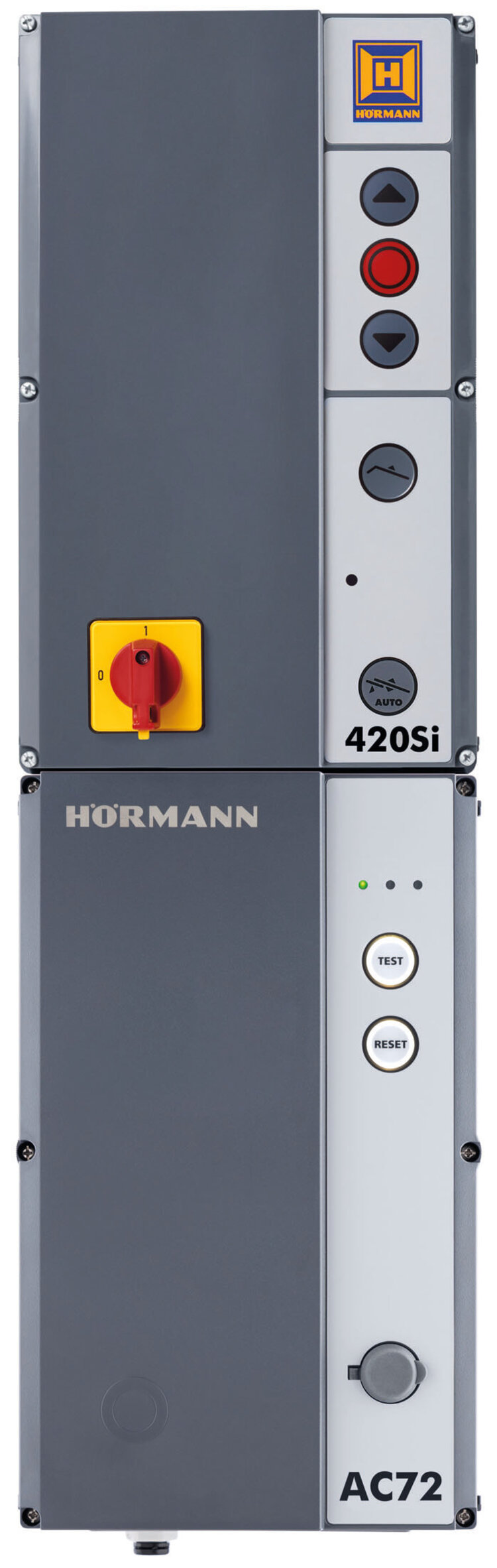

Kombisteuerung 420 Si / 420 Ti für Antrieb und Ladebrücke

Diese montagefreundliche Lösung kombiniert die Standard-Ladebrückensteuerung mit der Torbedienung in einem Gehäuse. Das Steuerungsgehäuse ist bereits für Aufrüstungen, wie Optionsrelais HOR1-300 für die Endlagenmeldung Tor-AUF zur Ladebrückenfreigabe, vorbereitet. Optional erhältlich für den Antrieb WA 300 S4 mit integrierter Steuerung

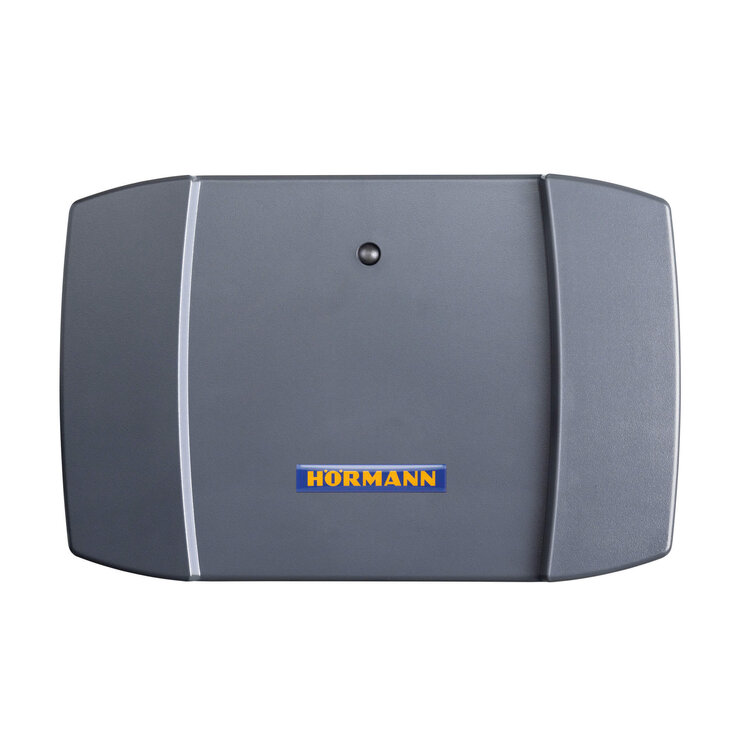

Akku HNA-300

Mit dieser Notversorgung im externen Gehäuse überbrücken Sie Netzspannungsausfälle bis 18 Stunden und max. 5 Torzyklen (abhängig von Temperatur und Ladezustand). Der Not-Akku lädt sich bei normalem Torbetrieb wieder auf. Optional erhältlich für den Antrieb WA 300 S4 mit integrierter Steuerung.

WA 500 / WA 500 FU Wellenantriebe

Die WA 500-Serie ist robust, vielseitig und energieeffizient:

WA 500: Für schwere Toranlagen, max. Geschwindigkeit 0,3 m/s, kombinierbar mit Steuerungen 545/560.
WA 500 FU: Mit Frequenzumrichter ausgestattet, erreicht bis zu 1,0 m/s Öffnungsgeschwindigkeit. Sanfter Torlauf reduziert den Verschleiß, die adaptive Torlaufkontrolle sorgt für Sicherheit und Effizienz. Besonders geeignet für logistikintensive Betriebe .

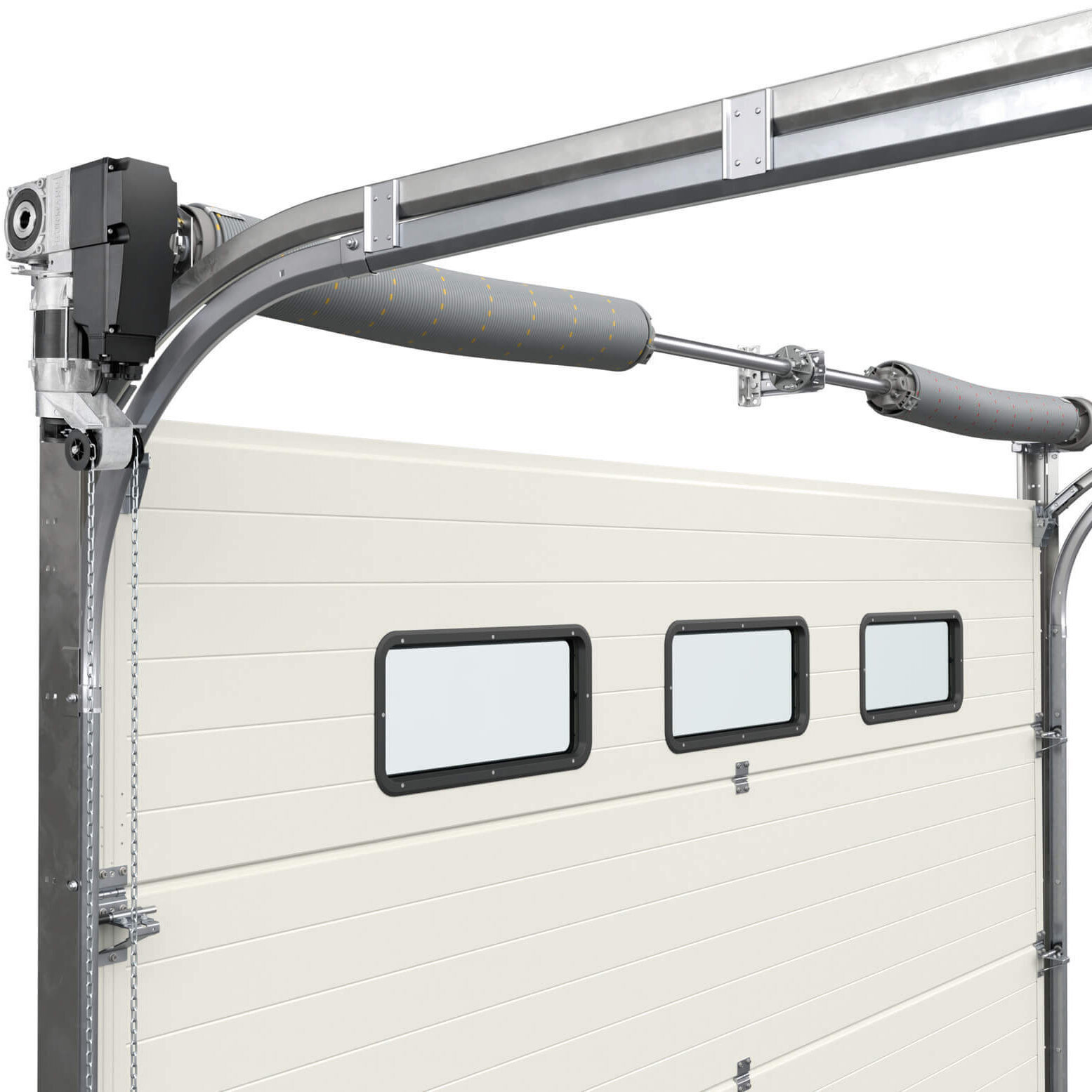

WA 500

230 Volt Wechselstrom

Max. Öffnungsgeschwindigkeit 0,3 m/s
Max. 12 Torzyklen (Auf / Zu) pro Stunde ¹⁾
Max. Torblattgewicht 350 kg
Max. Torbreite 4500 mm
Max. Torhöhe 4500 mm
Kombinierbar mit Steuerungen 545, 560
Standby unter 2 W ²⁾

400 Volt Drehstrom

Max. Öffnungsgeschwindigkeit 0,3 m/s
Max. 15 Torzyklen (Auf / Zu) pro Stunde¹⁾
optional mit erhöhter Einschaltdauer von max. 20 Torzyklen (Auf / Zu) pro Stunde ¹⁾
Große Laufruhe
Hohe Einschaltdauer
Keine Einschränkung der Torgröße
Kombinierbar mit Steuerungen 545, 560
Standby unter 2 W ²⁾

WA 500 FU

230 Volt Wechselstrom

Soft-Start und Soft-Stopp für einen schonenden Torlauf
Max. Öffnungsgeschwindigkeit 1,0 m/s ³⁾
Max. 25 Torzyklen (Auf / Zu) pro Stunde ¹⁾
Optional mit erhöhter Einschaltdauer von max. 30 Torzyklen (Auf / Zu) pro Stunde ¹⁾
Konstante Torlaufgeschwindigkeit auch bei H- und V-Beschlägen .EUROPÄISCHES PATENT
Kombinierbar mit Steuerungen 545, 560
Standby unter 2 W ²⁾

¹⁾Bei einer max. Umgebungstemperatur von +40 °C sind 5 Torzyklen (Auf / Zu) pro Stunde mehr möglich
²⁾Stromverbrauch im Energiesparmodus ohne angeschlossenes Zubehör
³⁾Mit Kettenbox und Steuerung 560

Soft-Start
Soft-Stopp
Antrieb WA 500 FU

Die Frequenzumrichter-Steuerung entlastet die gesamte Tormechanik und garantiert einen nahezu verschleißfreien, leisen Torlauf.

Öffnungsgeschwindigkeit bis zu 1,0 m/s
Antrieb WA 500 FU mit Kettenbox und Steuerung 560

Der Wellenantrieb WA 500 FU begeistert mit einer Öffnungsgeschwindigkeit von bis zu 1 m/s. So werden Arbeitsabläufe optimiert, Logistikprozesse beschleunigt und Wärmeverluste reduziert.

Adaptive Torlaufkontrolle
Antrieb WA 500 FU

Die Frequenzumrichterantriebe WA 500 FU / ITO 500 FU mit intelligenter Geschwindigkeitsregelung überzeugen trotz kleiner Bauform mit hohen Drehmomenten über einen großen Drehzahlbereich. Die adaptive Torlaufkontrolle erkennt einen, über typische Regelschwankungen hinausgehenden, ungleichmäßigen Torlauf, wie er z. B. durch das Nachlassen der Federspannung entstehen kann. In diesem Fall schalten die Antriebe automatisch in einen temporären Schonbetrieb und signalisieren dem Betreiber hiermit eine notwendige Wartung der Toranlage.

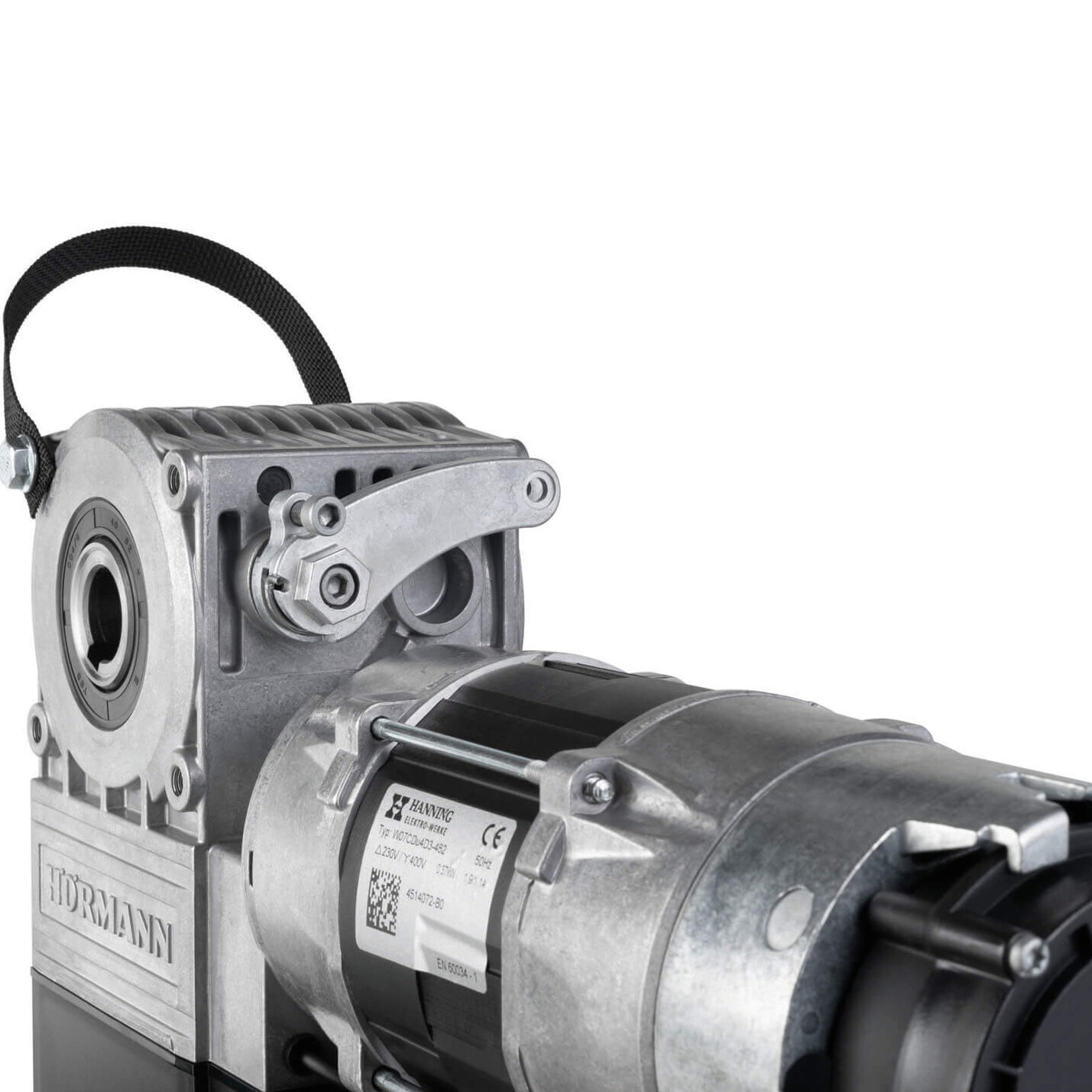

Serienmäßige Wartungsentriegelung

Bei den vorgeschriebenen jährlichen Prüf- und Wartungsarbeiten muss der Antrieb nicht aufwendig von der Federwelle demontiert werden. Das spart Zeit und Geld. Die Wartungsentriegelung ist vorgerüstet für die gesicherte Entriegelung und kann jederzeit ohne Umrüstung der Entriegelung erweitert werden.

Optionale Notbedienungen für Wartungsentriegelung:

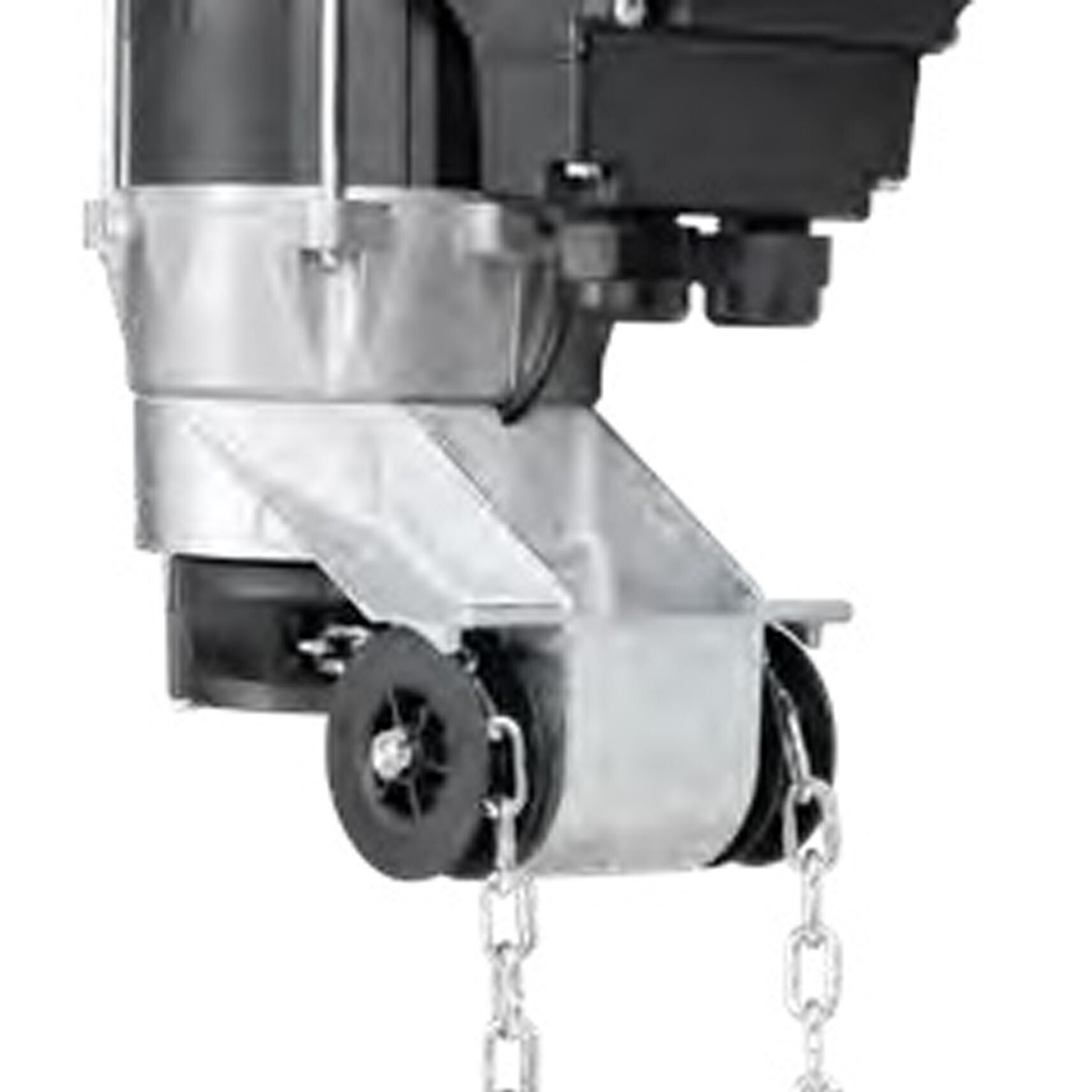

Nothandkette
Durch die Kombination der Nothandkette und der optional erhältlichen gesicherten Entriegelung ist das Tor vom Boden aus entriegelbzw. bedienbar.

Optionale Notbedienungen für Wartungsentriegelung:

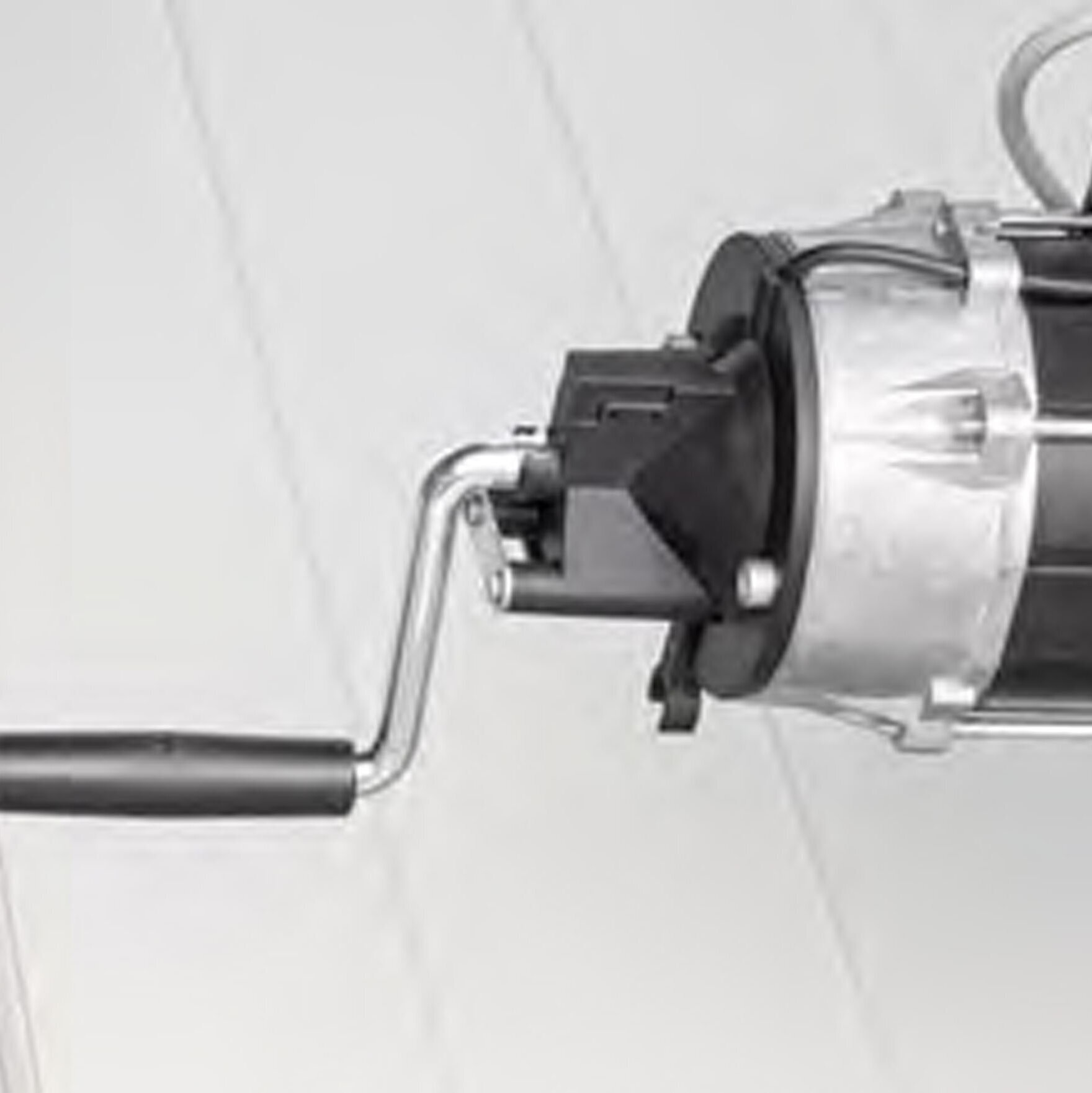

Nothandkurbel
Die preiswerte Variante ist in zwei Ausführungen lieferbar: als starre Kurbel oder als
flexible Gelenk-Not-Handkurbel. Eine spätere Umrüstung auf Nothandkette ist möglich.

Wellenantriebe, Direktantriebe

Montagevarianten

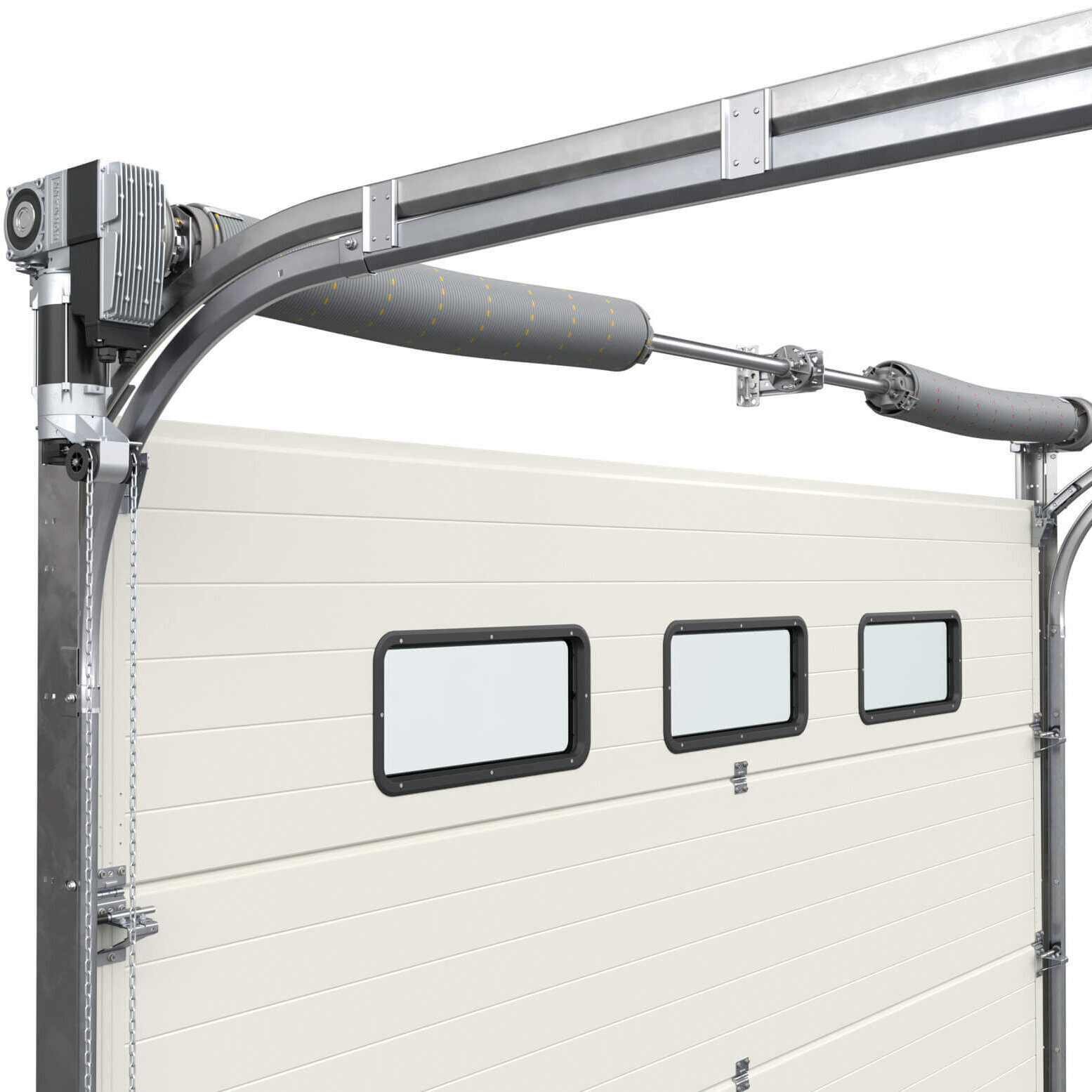

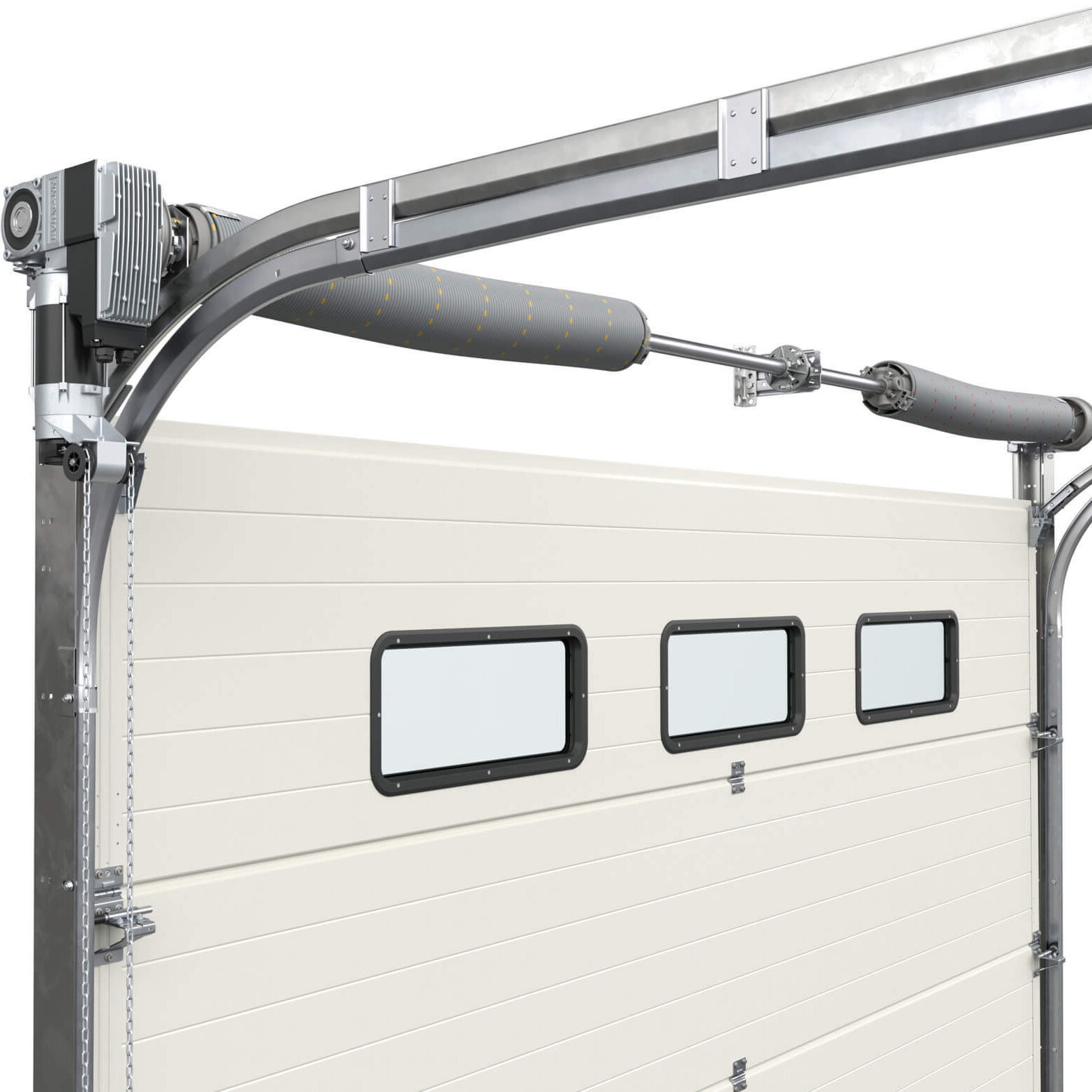

Antrieb zum Anflanschen<br>WA 500, WA 500 FU

Antrieb zum Anflanschen
WA 500, WA 500 FU

Die Anflanschausführung wird schnell und einfach auf der Federwelle montiert und benötigt deutlich weniger Seitenanschlag als Aufstecklösungen anderer Anbieter.

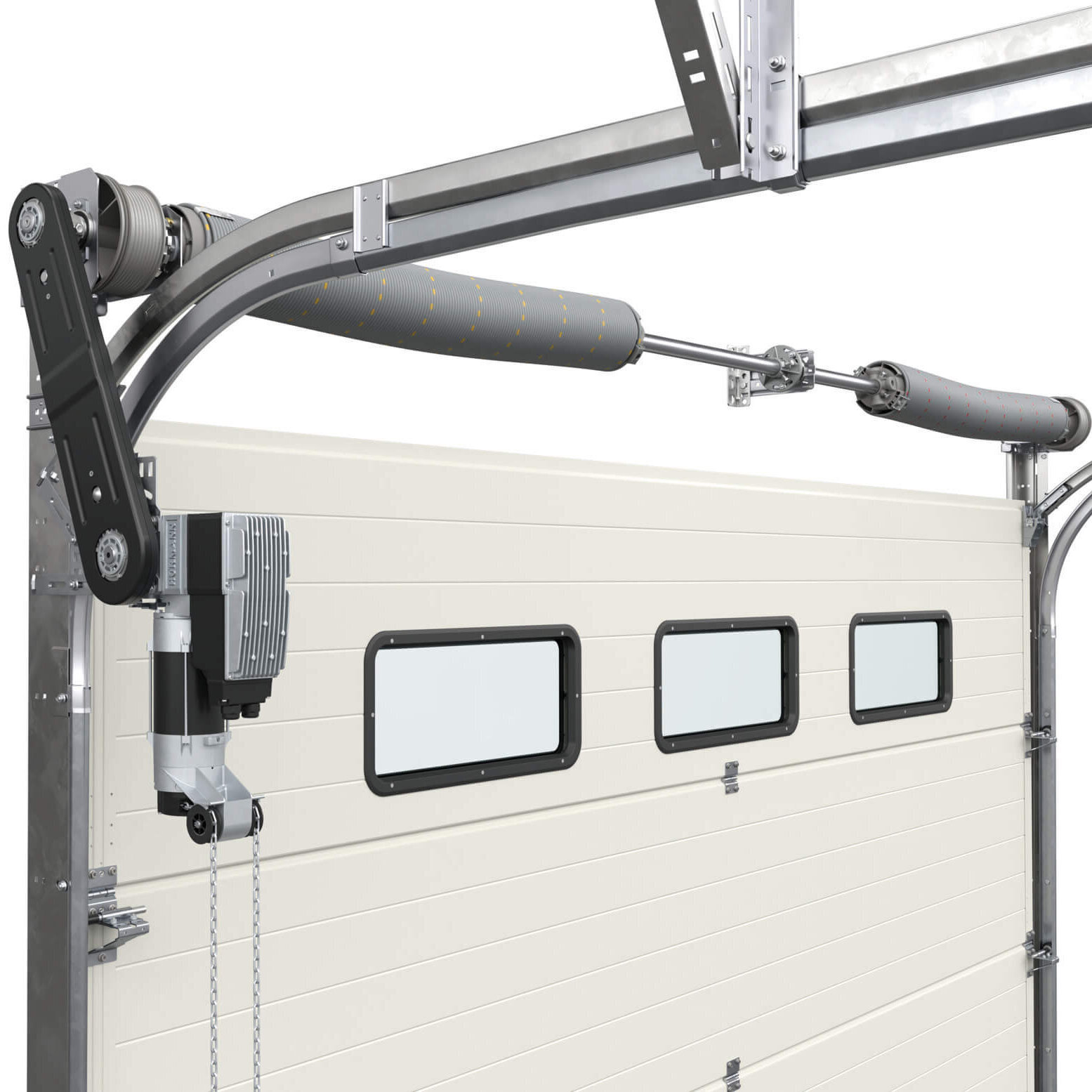

Antrieb mit Kettenbox<br>WA 500, WA 500 FU

Antrieb mit Kettenbox
WA 500, WA 500 FU

Die Antriebe mit Kettenbox empfehlen wir bei geringem seitlichen Platz bis zu 200 mm für alle Tortypen bis 7.500 mm Höhe. Bei den Beschlagsarten L und LD ist ein Antrieb mit Kettenbox notwendig. Durch die indirekte Kraftübertragung ist der Antrieb besonders torschonend.

1,0 m/s Öffnungsgeschwindigkeit Antrieb WA 500 FU mit Kettenbox und Steuerung 560

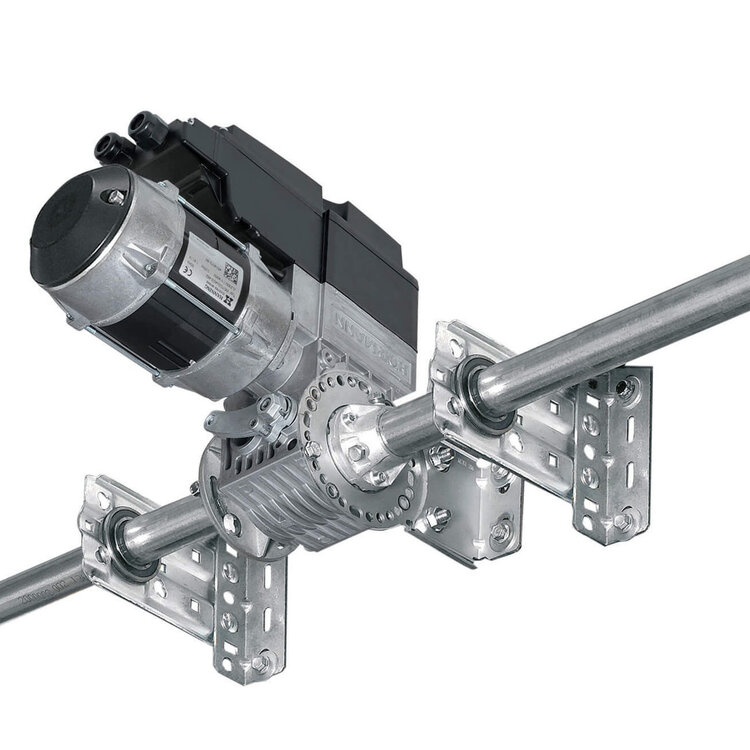

Antrieb zur Mittelmontage<br>WA 500 M, WA 500 M FU

Antrieb zur Mittelmontage
WA 500 M, WA 500 M FU

Diese Ausführung wird mittig auf der Federwelle montiert, dadurch wird kein zusätzlicher seitlicher Anschlag benötigt. Bitte beachten Sie die minimalen Sturzhöhen. Ausgeliefert wird der Antrieb serienmäßig mit gesicherter Entriegelung und eignet sich für fast alle Beschlagsarten.

Direktantrieb

S140

(ohne Abb.)

Komplett einbaufertiger Direktantrieb mit Schlaffseilschalter und integrierter Fangvorrichtung
Leistungsaufnahme: Drehstrom: 1,1 kW
Schutzart IP 65 (strahlwassergeschützt)
Elektronischer Absolutwertgeber (AWG) zur Ermittlung der Torposition
Mikroprozessorsteuerung im separaten Gehäuse mit integriertem Folientaster Auf‑Halt‑Zu, Miniaturschloss
Selbstüberwachende Schließkantensicherung (SKS) durch voreilende Lichtschranke VL1‑LE inklusive Schutzhauben
Anschlusskabel mit CEE-Stecker in Schutzart IP 44 (spritzwassergeschützt)
Montage der Steuerung unmittelbar neben dem Sektionaltor, steckerfertige Torblattsensoren
Inklusive Einzugssicherung EZS 1
Inklusive Funkübertragung (Entfall der Wendelleitung)
Öffnen mit Impuls
Schließen mit Impuls
Max. Torblattgewicht 1.080 kg
Max. Torbreite 10.000 mm
Max. Torhöhe 7.500 mm
Kombinierbar mit den Steuerungen 445 R, 460 R

Kettenantriebe mit Schiene

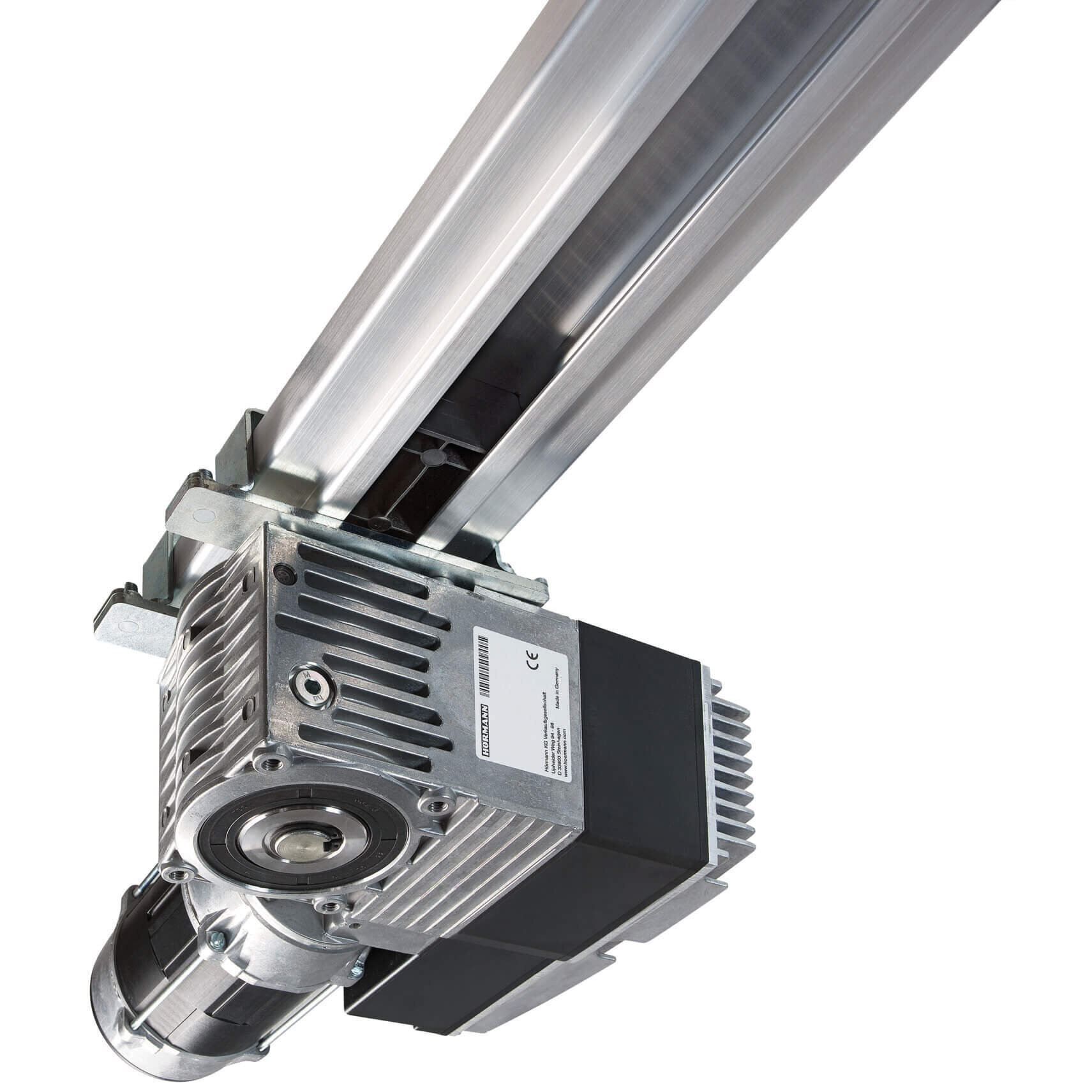

ITO 500 FU

Sanft-Start und Sanft-Stopp für leisen und schonenden Torlauf
Max. Öffnungsgeschwindigkeit 0,5 m/s
Max. 25 Torzyklen (Auf / Zu) pro Stunde*
Adaptive Torlaufkontrolle
Kein zusätzlicher seitlicher Anschlag erforderlich
Notentriegelung über Bowdenzug am Führungsschlitten
Serienmäßige Wartungsentriegelung
Notentriegelung von außen möglich
Optional gesicherte Entriegelung innen / außen (ideal für den Einsatz an Fassadentoren)
Für Normalbeschlag (N, ND) und Niedrigsturzbeschlag (L, LD)
Max. Torhöhe 4500 mm
Für Tore mit Schlupftür auf Anfrage

* bei einer max. Umgebungstemperatur von +40 °C sind 5 Torzyklen mehr möglich

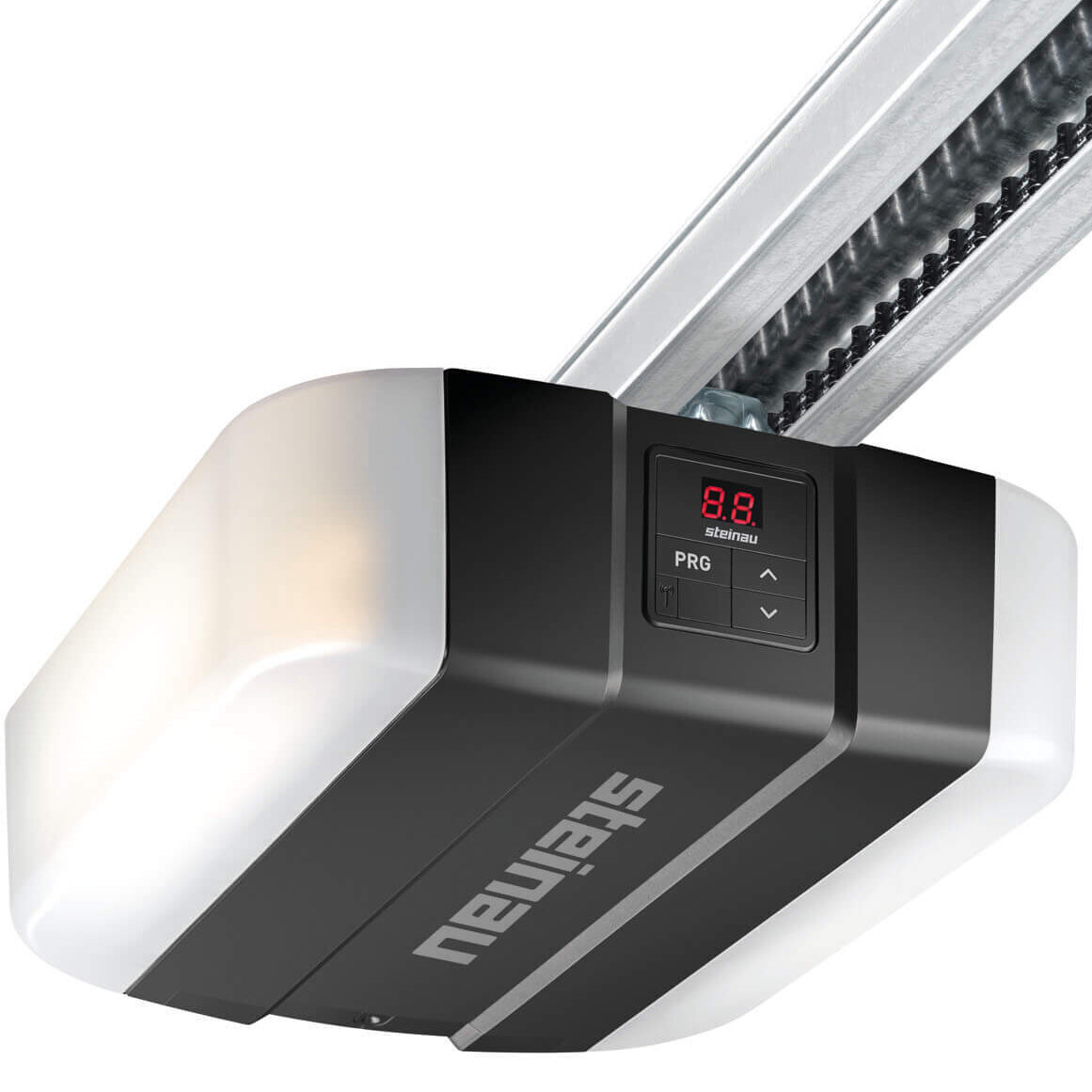

P100-4

Sanft-Start und Sanft-Stopp für leisen und schonenden Torlauf
Max. Öffnungsgeschwindigkeit ca. 0,22 m/s
Max. 20 Torzyklen (Auf / Zu) pro Stunde
Zug- und Druckkraft 1000 N (kurzzeitige Spitzenkraft 1200 N)
Integrierte Steuerungselektronik inkl. 2-fach 7-Segment-Anzeige zum einfachen Einstellen der Antriebsfunktionen direkt am Antrieb
Optionale externe Steuerung 360 (zum Anschluss von Fahrbahnregelung, Signalleuchten oder Zusatzplatinen)
Patentierte Torverriegelung in der Antriebsschiene mit Notentriegelung von innen
Anschlussleitung mit Eurostecker, zweite Abhängung
Für Tore mit Federbruchsicherung
Bis 6.750 mm Breite (7.000 mm auf Anfrage) bzw. 3.000 mm Höhe
für Normalbeschlag (N) und Niedrigsturzbeschlag (L)
für Tore mit Schlupftür, ALR F42 Glazing und Echtglas auf Anfrage
nicht für Sektionaltore in 67 mm Bautiefe

Entriegelungen und Notbedienungen

Zur komfortablen Bedienung

Produktabbildungen

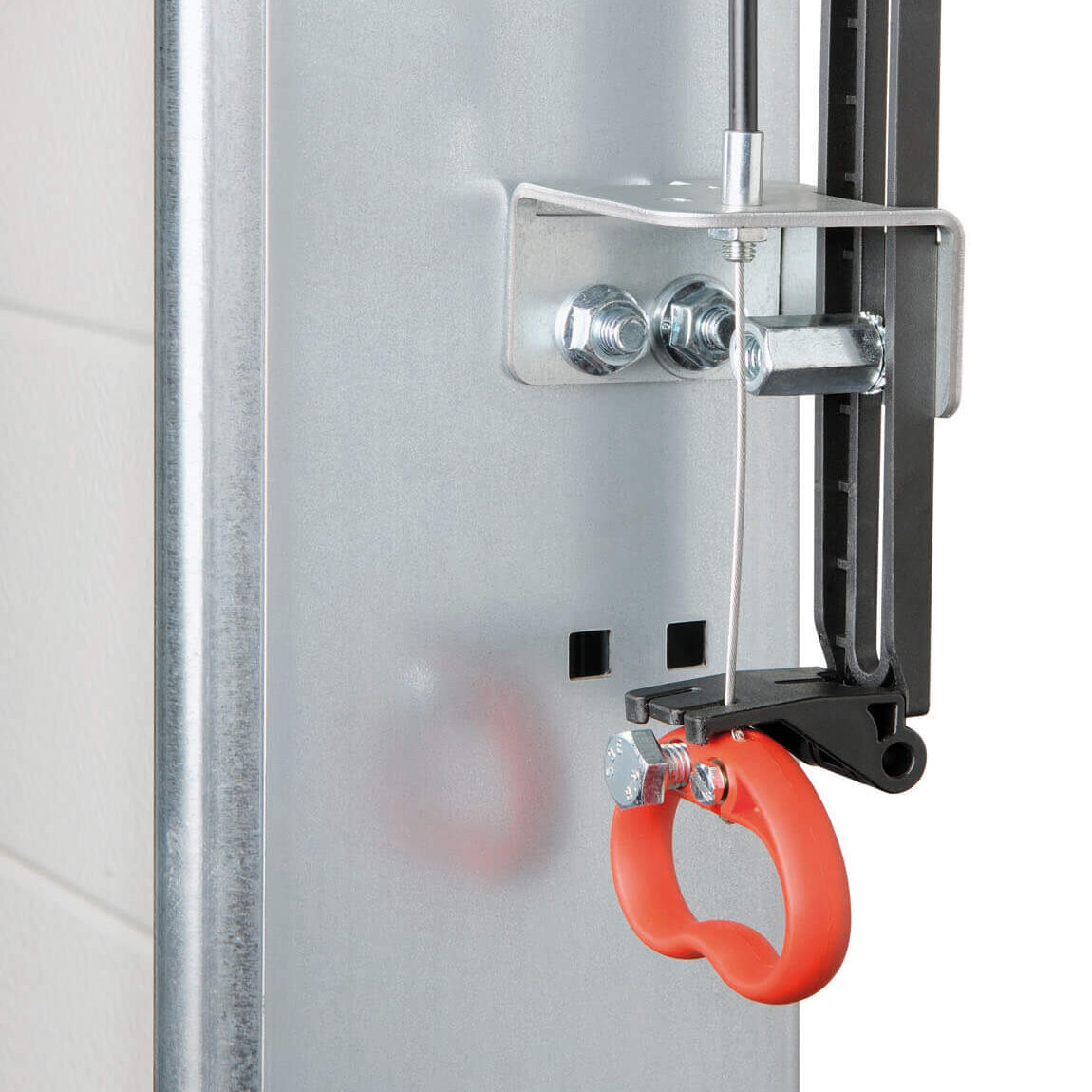

Gesicherte Entriegelung<br>innen (optional)

Gesicherte Entriegelung
innen (optional)

Für die bequeme Entriegelung des Antriebs vom Boden aus

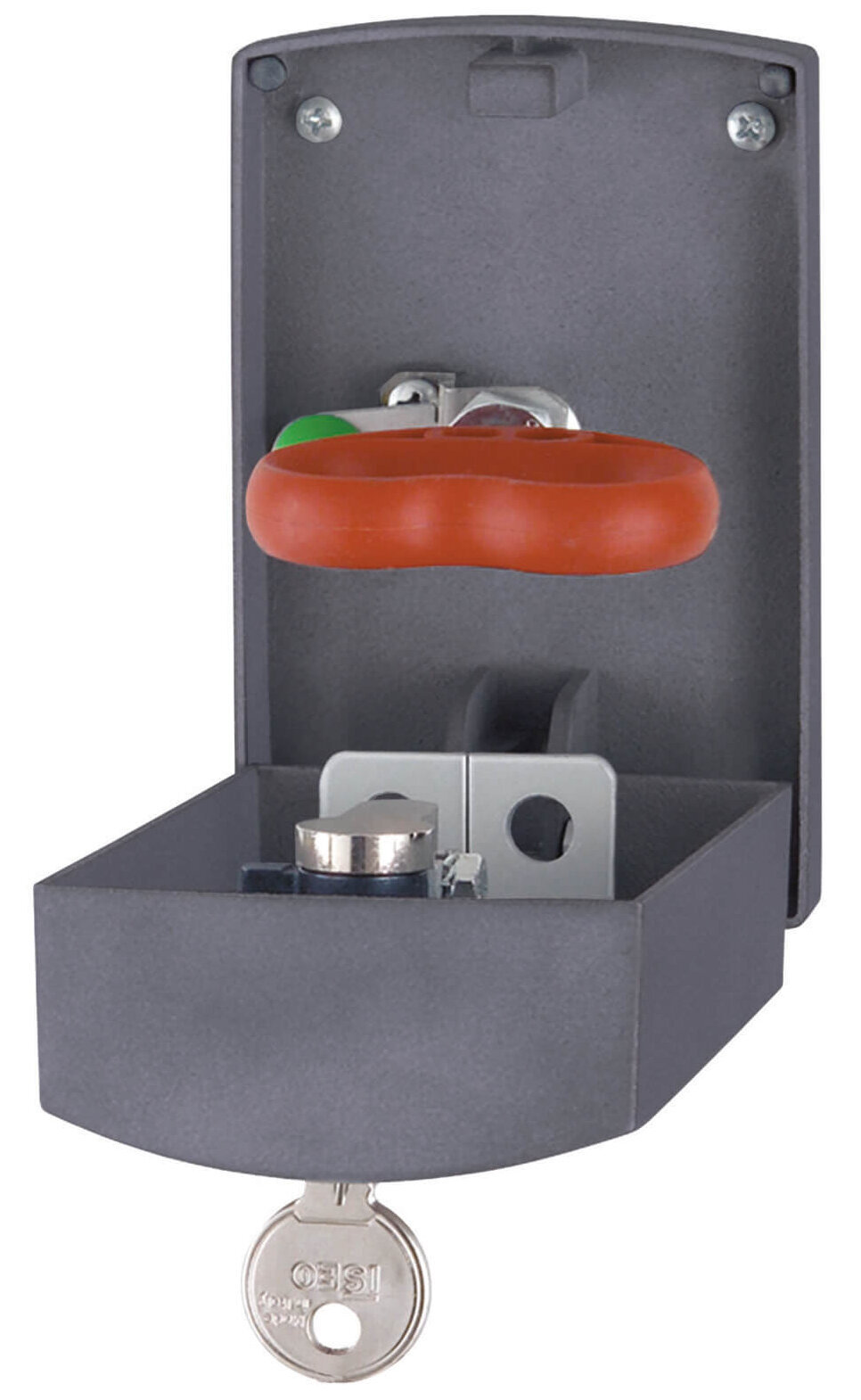

Gesicherte Entriegelung<br>außen ASE (optional)

Gesicherte Entriegelung
außen ASE (optional)

Zur Entriegelung von außen (erforderlich für Hallen ohne zweiten Zugang)
Abschließbares Druckgussgehäuse mit Profilhalbzylinder
Abmessungen: 83 × 133 × 50 mm (B × H × T)

Notbedienungen / Notbetätigungen

Für höhere Tore ab 3.000 mm und für Feuerwehrtore empfehlenswert
Gesicherte Entriegelung ist erforderlich
Erfüllt die Anforderung der Feuerwehr Richtlinie DIN 14092 (Bautiefe 42 bis 5.000 mm bzw. Bautiefe 67 bis Torbreite 5.500 mm)

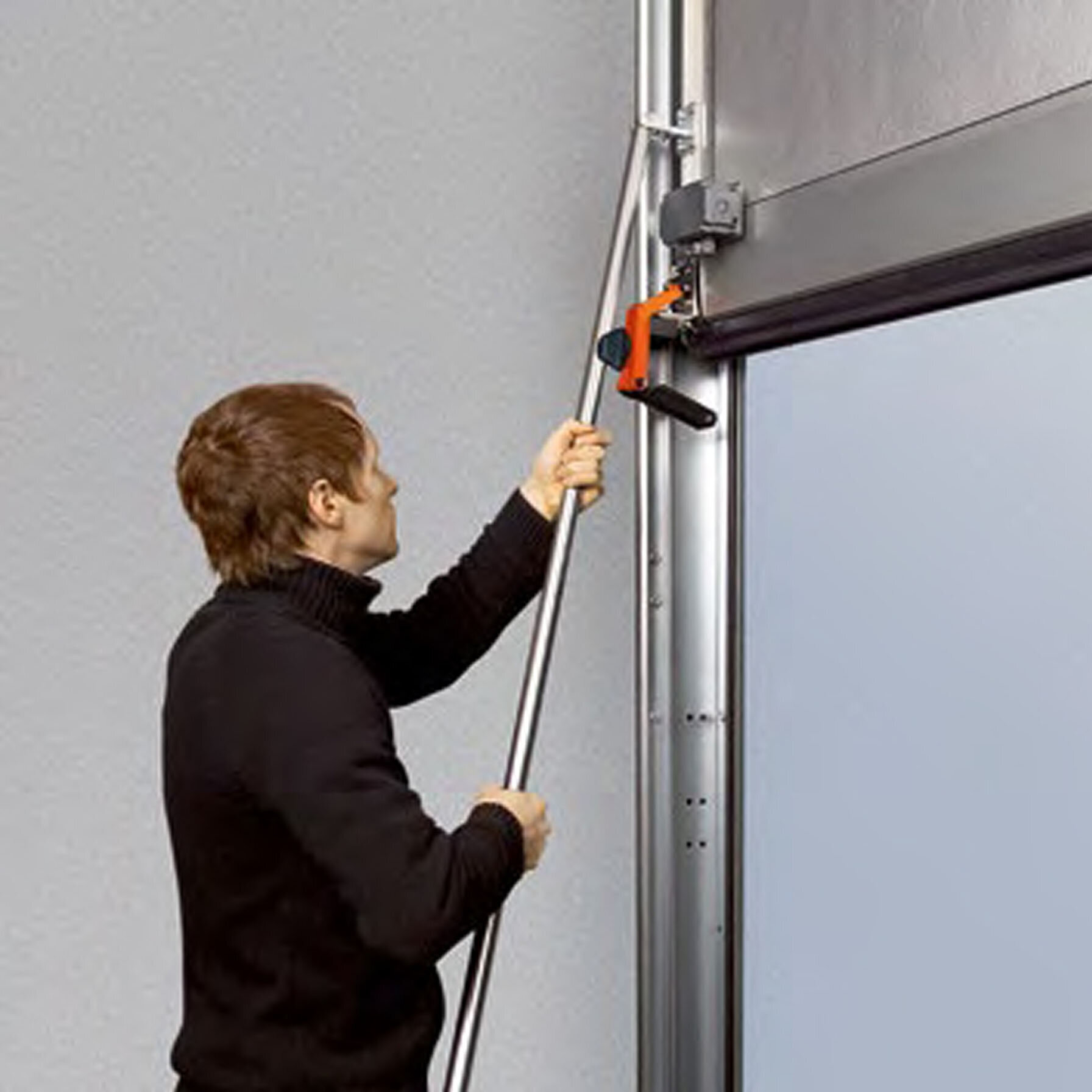

Schubstange (optional)

Nicht für Schlupftürtore lieferbar

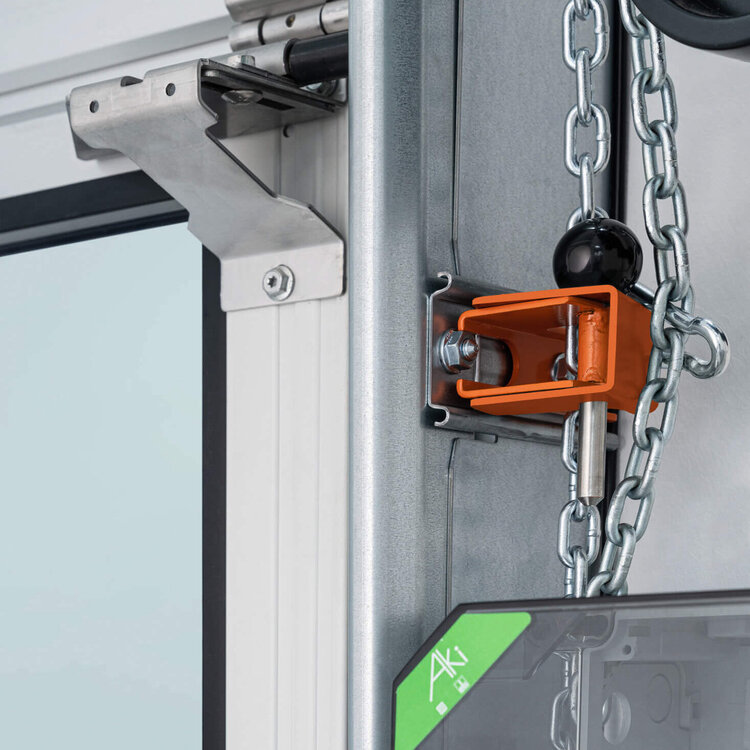

Handzug zur Notbetätigung von Antriebstoren (optional)

Kompakt an der Torzarge montiert

Steuerungen

Kompatible Systemlösungen

Vergleichstabelle

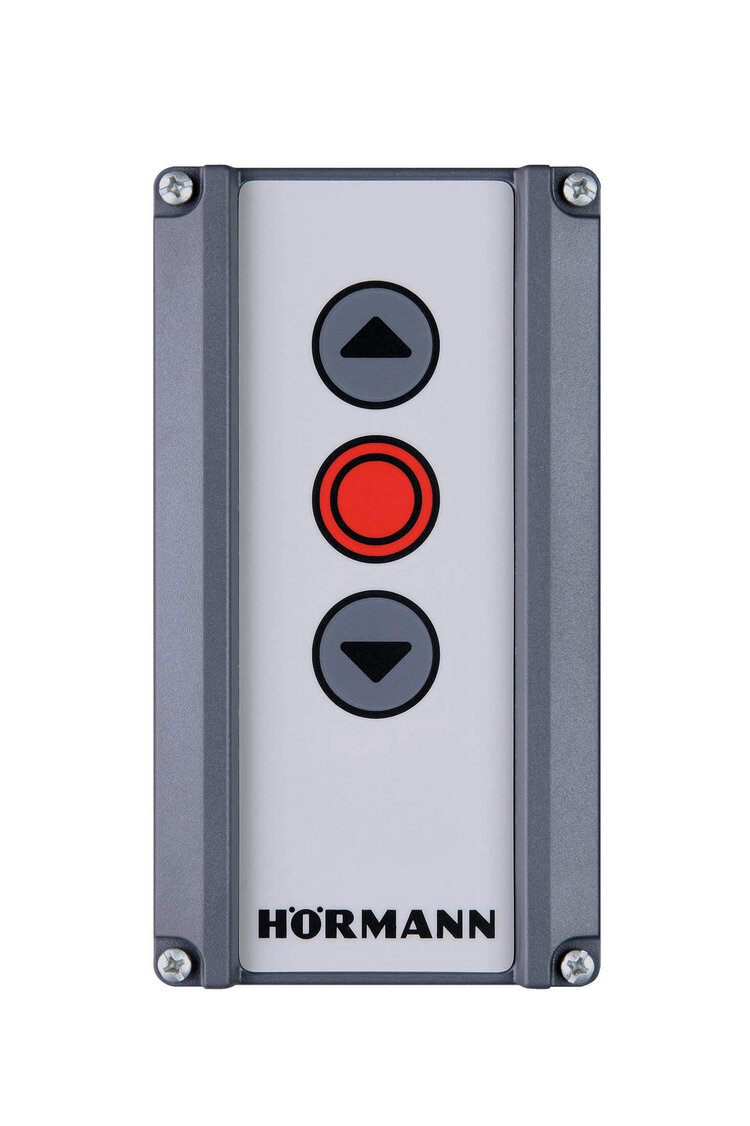

Interne Steuerung WA 300 S4

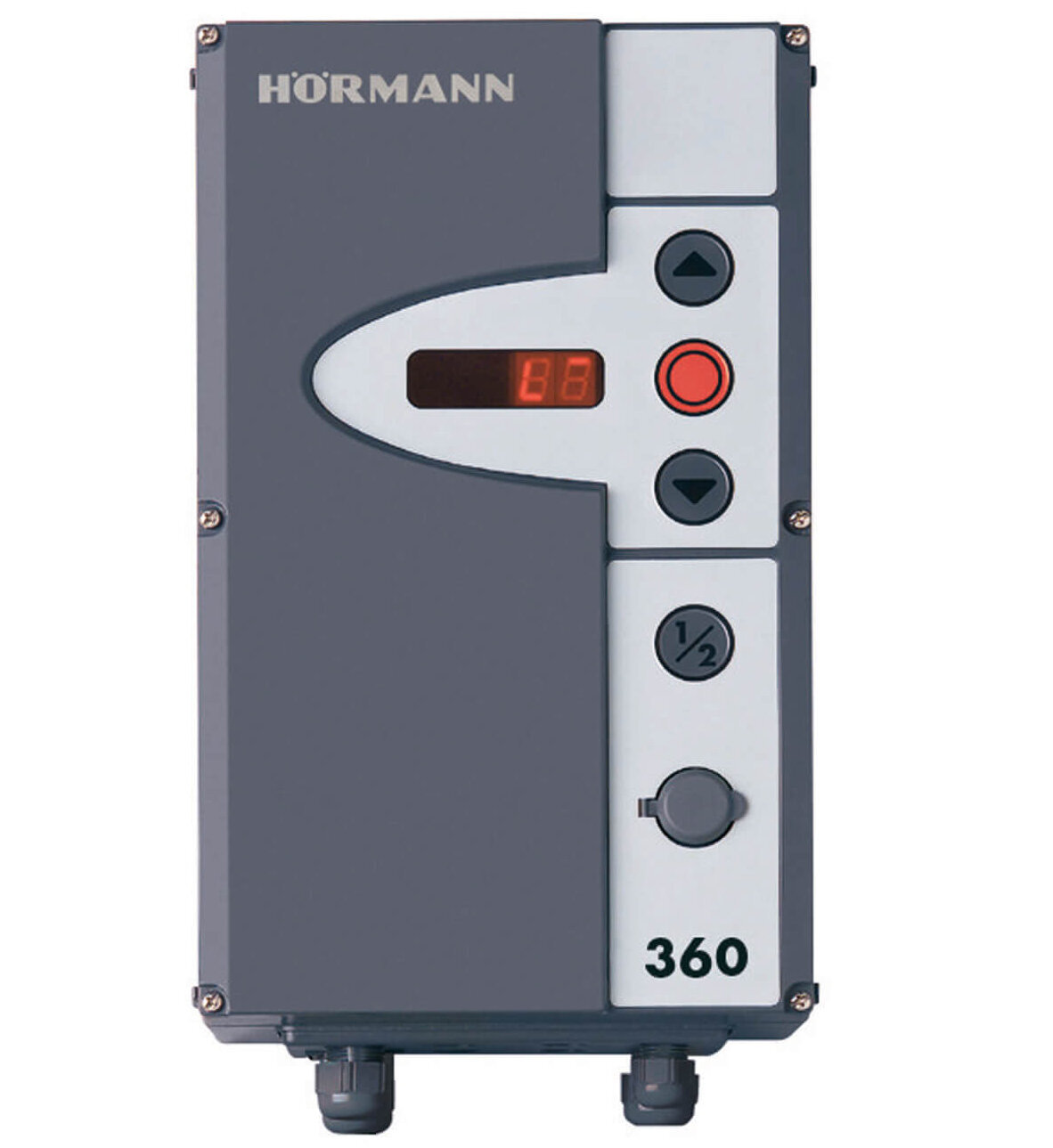

Externe Steuerung 360

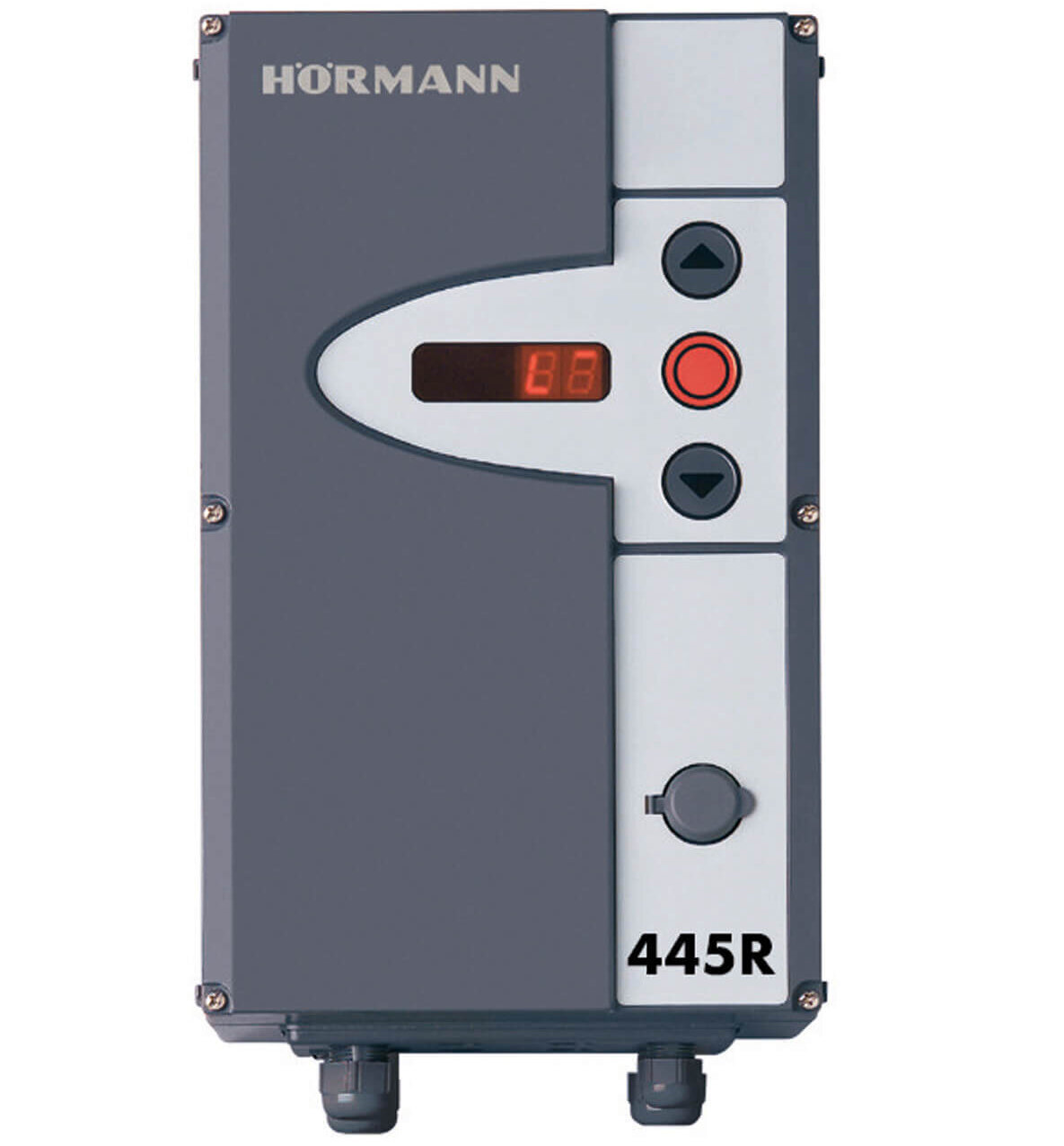

Impulsfolgest. 445 R

Komfortsteuerung 460 R

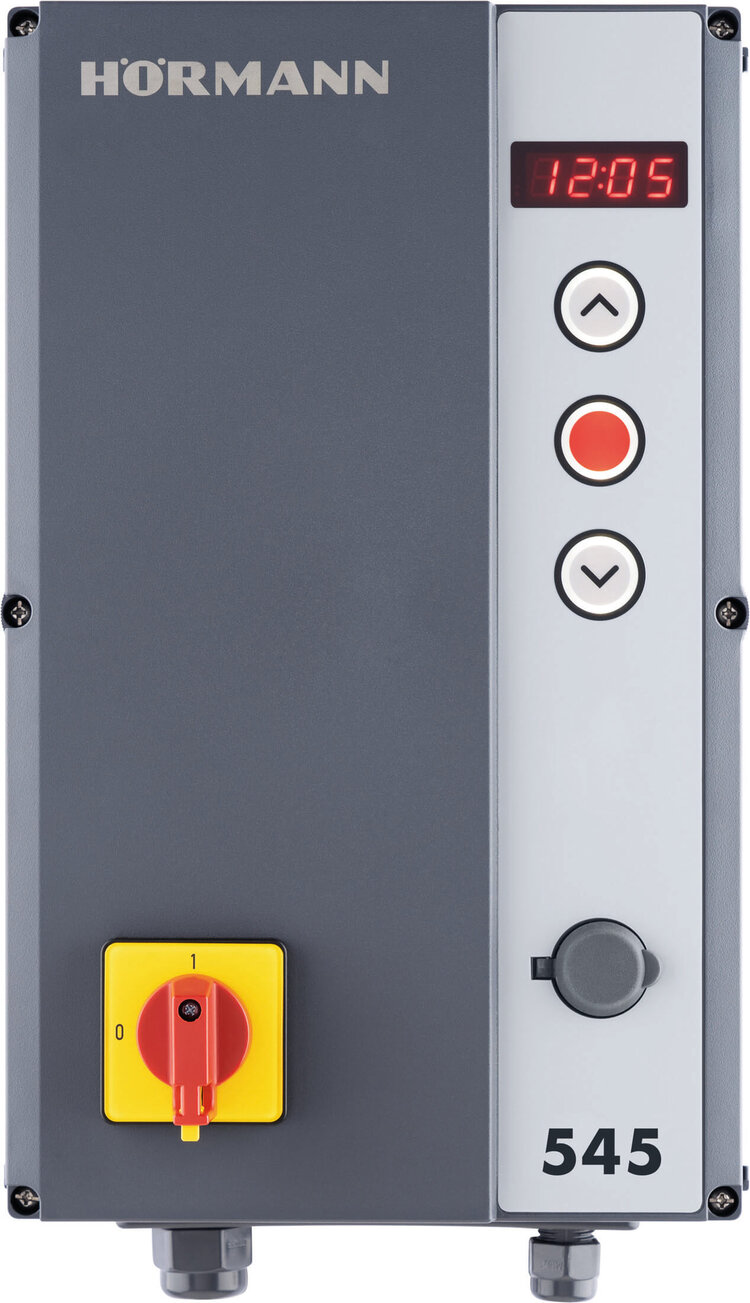

Steuerung 545

Steuerung 560

Funktionen / Eigenschaften	Interne Steuerung WA 300 S4	Externe Steuerung 360	Impulsfolgest. 445 R	Komfortsteuerung 460 R	Steuerung 545	Steuerung 560
Antriebe	WA 300 S4	WA 300 S4	S75, S140	S75, S140	WA 500, WA 500 FU, ITO 500 FU	WA 500, WA 500 FU, ITO 500 FU
Steuerung separat vom Antrieb montierbar		●	●	●	●	●
Beleuchtete Tastatur						●
Smarte Installation per BlueControl App durch serienmäßiges Bluetooth					●	●
Einstellarbeiten bequem direkt von der Steuerung		●	●	●	●	●
Soft-Start und Soft-Stopp	●	●			●¹⁰⁾	●¹⁰⁾
Schnellfahrt einstellbar (abhängig vom Beschlag)	●¹⁾	●¹⁾			●	●
Kraftbegrenzung in Richtung Tor-AUF und Tor-ZU	●²⁾	●²⁾			●¹⁰⁾	●¹⁰⁾
Integrierte Bedienung AUF-STOP-ZU	●	●	●	●	●	●
Zweite Öffnungshöhe mit zusätzlichem Taster im Steuerungsdeckel	○³⁾	●		●		●
7-Segment-Anzeige mit Menüauslese von außen (Wartungs-, Zyklen-, Betriebsstundenzähler sowie Fehlermeldung)		2-fach	2-fach	2-fach	2-fach	2-fach
Erweiterbar mit externem Funk-Empfänger	●	●	●	●	●	●
Abfrage der Torposition	○⁴⁾	○⁵⁾	○⁵⁾	○⁵⁾	○⁶⁾	○⁶⁾
2 Zeitschaltuhren zur Programmierung von Szenarien in 2 unterschiedlichen Zeitabschnitten						●
Serienmäßiges Optionsrelais		●				●
HCP-Bus Schnittstelle für intelligentes Zubehör					●	●
Automatischer Zulauf	●⁷⁾	●⁷⁾		●⁷⁾	●	●
Fahrbahnerregung⁷⁾		○		○
Anschlussklemmen für weitere Befehlsgeber	●	●	●	●	●	●
Spannungsversorgung	230 V	230 V	400 / 230 V	400 / 230 V	400 / 230 V	400 / 230 V
Anschlusskabel mit CEE-Stecker ⁸⁾ IP44	●	●	●	●	●	●
Hauptschalter im Steuerungsgehäuse integriert	○⁹⁾	○	○	○	○	○
Energiesparfunktion					●	●
Schutzklasse IP 65 (strahlwassergeschützt) für Steuerung und Torblattkomponenten	●	●	●	●	●	●

● = serienmäßig
○ = bei entsprechender Ausstattung ggf. mit Zusatzsteuerung
1) in Richtung Tor-ZU bei Betrieb ohne SKS / VL (bei Betrieb mit SKS / VL fährt das Tor generell in Schnellfahrt in Richtung Tor-ZU)
2) gemäß EN 12453
3) in Verbindung mit UAP 1-300 und DTH-I oder DTH-IM möglich
4) in Verbindung mit ESE BS, HS 5 BS
5) in Verbindung mit HET-E2 24 BS, HS 5 BS und Rückmeldung der Endlagen
6) mit ESE BS HCP
7) nur in Verbindung mit Signalleuchtenanschluss und Lichtschranke oder Lichtgitter oder voreilender Lichtschranke VL1-LE / VL2-LE
8) bei Steuerungen mit integriertem Hauptschalter entfällt das Anschlusskabel
9) externer Hauptschalter möglich oder durch Bedieneinheit 300 U mit integriertem Hauptschalter
10) nur beim WA 500 FU und ITO 500 FU

Optionale Ausstattungen

Für Steuerungen

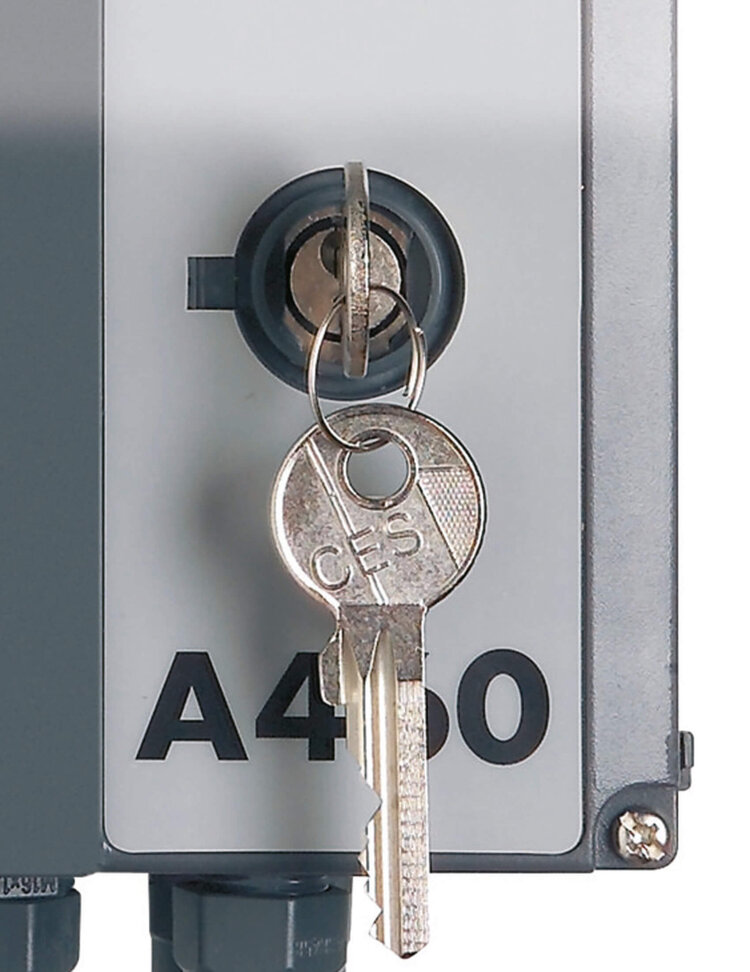

Profilhalbzylinder

für alle externen Steuerungen

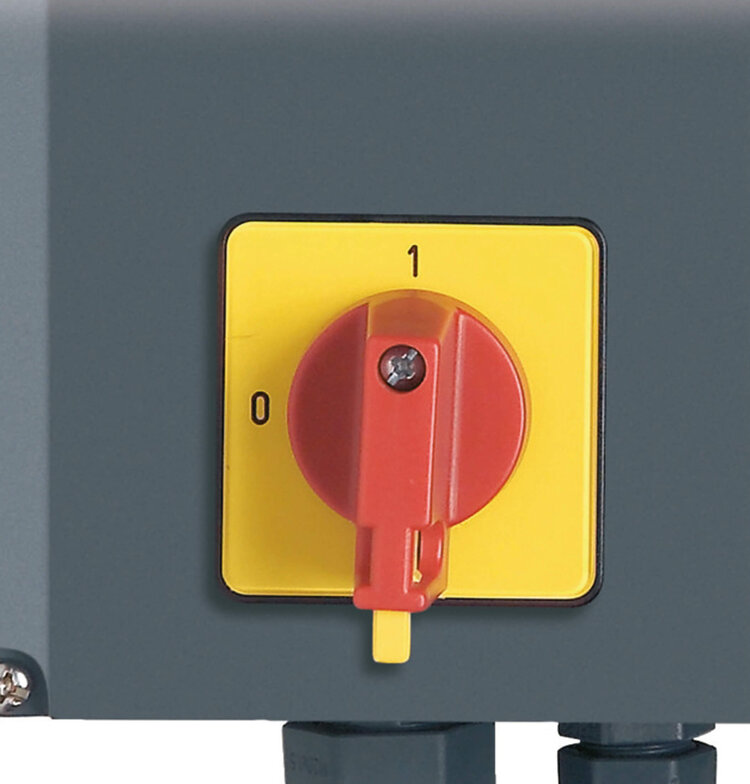

Hauptschalter

für alle externen Steuerungen

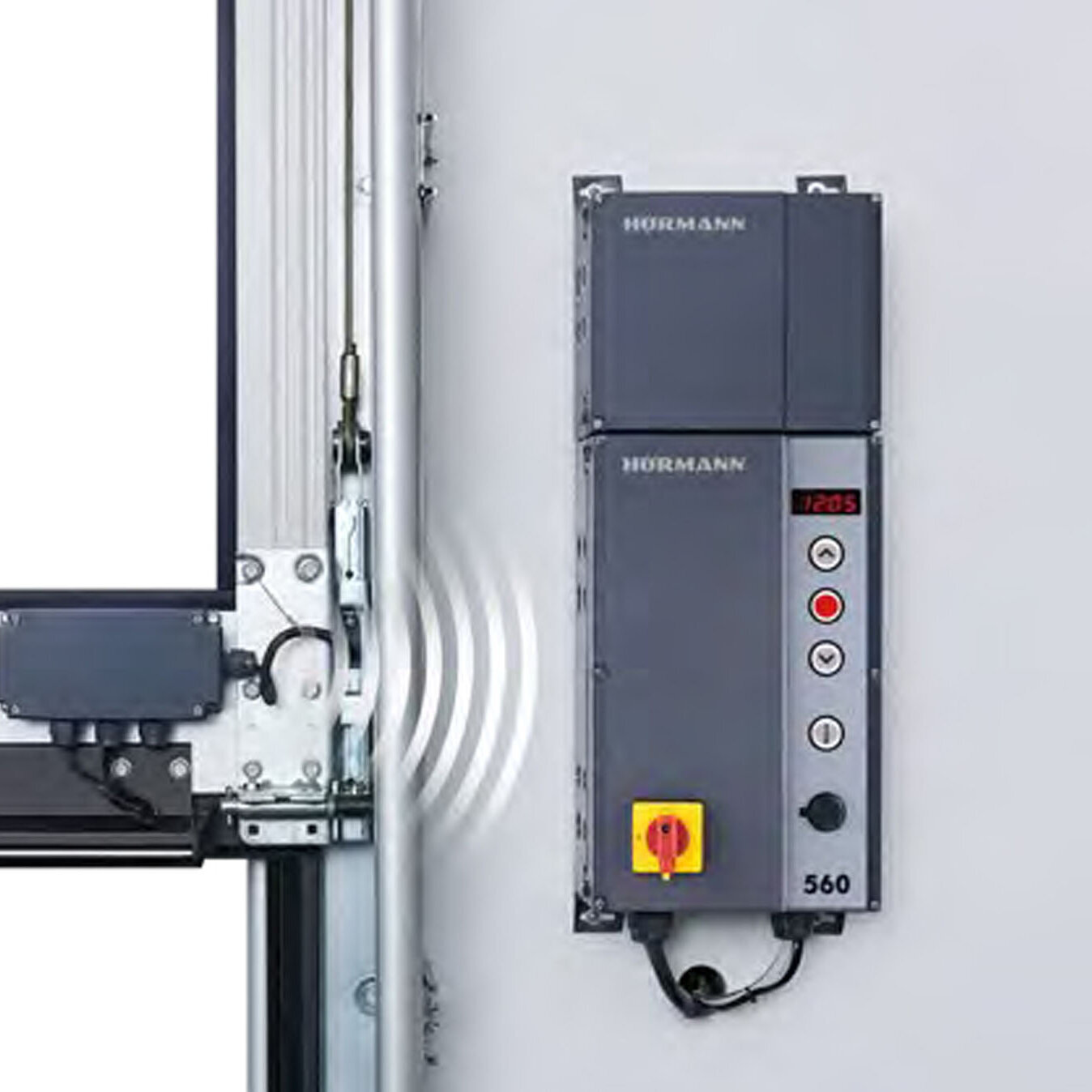

Funkübertragungseinheit

zur Übertragung der Signale vom Torblatt zur Steuerung via Bluetooth (keine Wendelleitung), Stromversorgung über eine leistungsstarke Batterie; anschließbare Komponenten: Optosensoren LE (low energy), voreilende Lichtschranke VL1-LE / VL2-LE, 8k2-Leiste, Schlaffseilschalter, Schlupftürkontakt, Nachtriegelkontakt.

Für alle Steuerungen

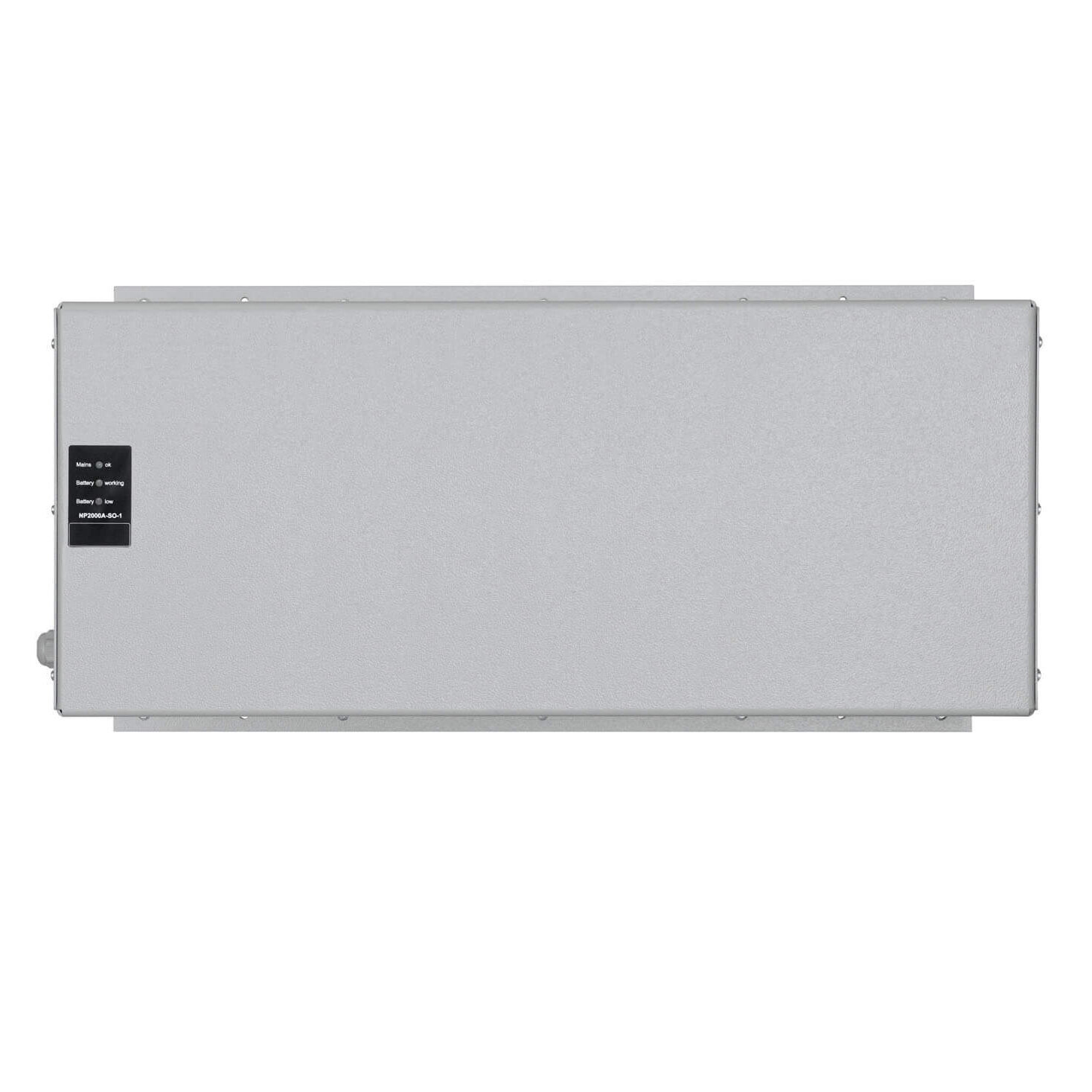

USV-Anlage

zur Überbrückung von Spannungsausfällen bis zu 2 Stunden und bis zu 4 Torzyklen
Sicherheitseinrichtungen
Signalleuchten etc. bleiben in Funktion
LED-Zustandsanzeige
automatischer Batterietest
Überspannungsfilter, Schutzart: IP 20
Abmessungen: 560 × 235 × 260 mm (B × H × T)
Für die Steuerungen: 360, 545, 560

Batterieeinheit

für Steuerung 545 / 560 inkl. Batterien; zur Pufferung von Uhrzeit und Datum der Steuerung, wenn diese länger als die serien-mäßige Pufferung von 60 Stunden nicht mit der Netzspannung versorgt wird.

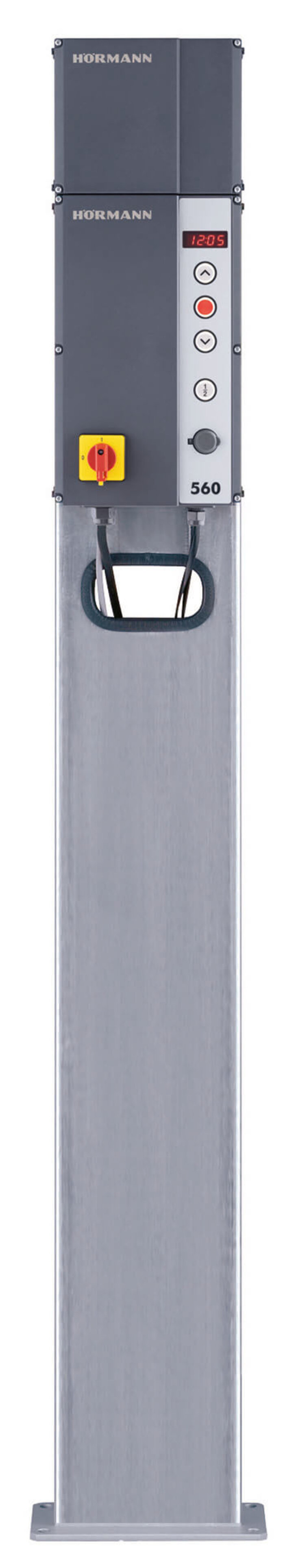

Standsäule STI 1

zur Montage von max. 2 Steuerungen mit Zusatzgehäuse,
Farbe: Weißaluminium, RAL 9006, Abmessungen: 200 × 1660 × 60 mm (B × H × T)

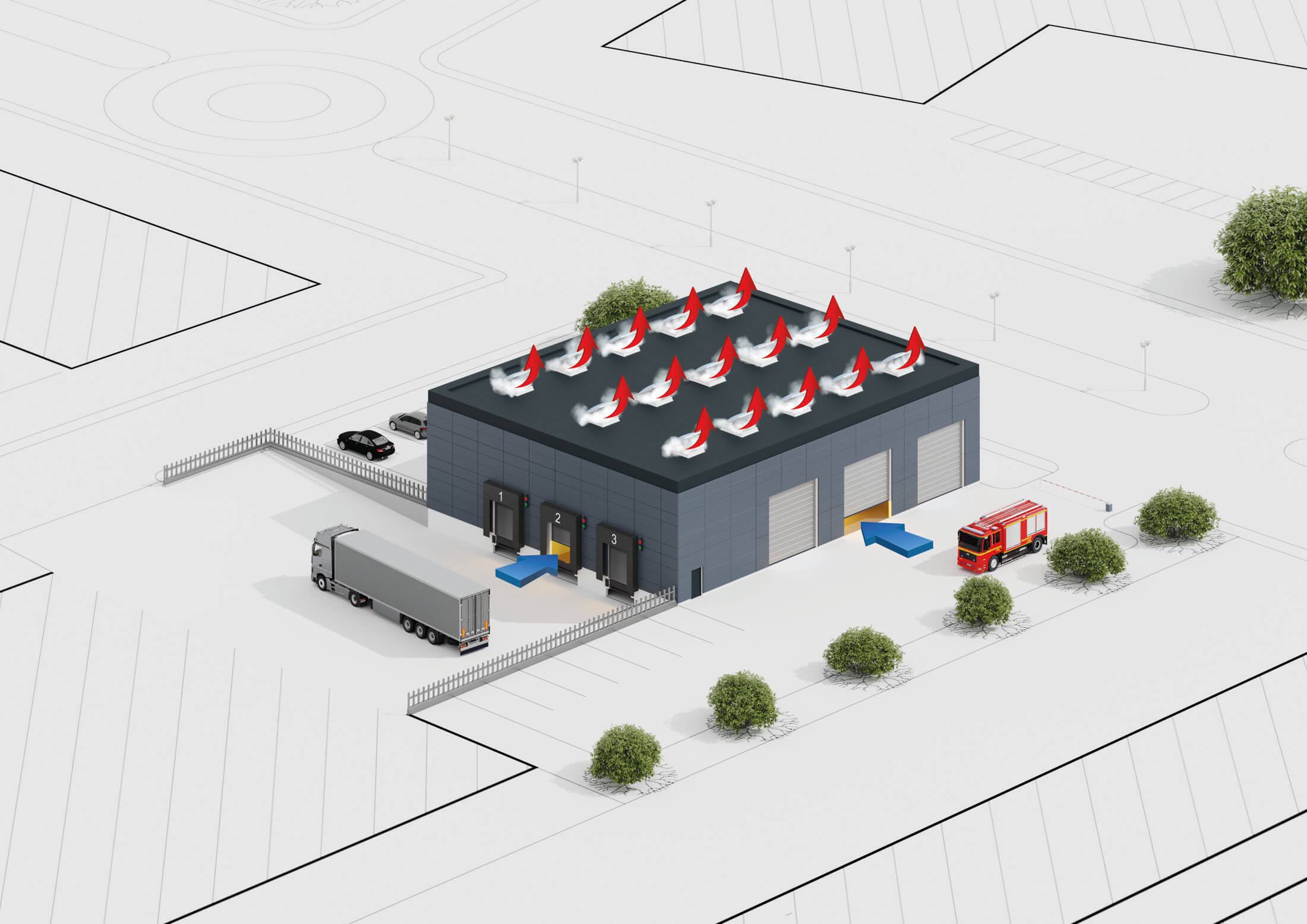

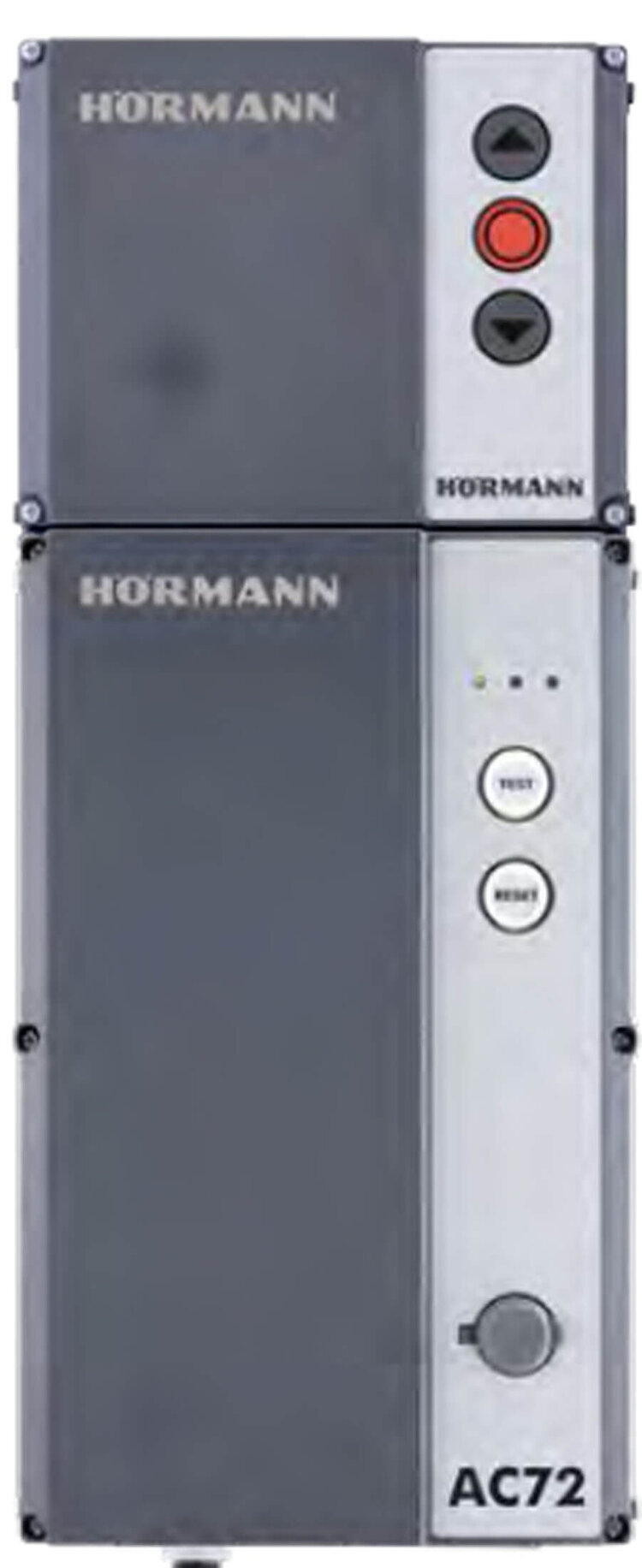

Steuerungen Zuluftsteuerung AC72

Für Entrauchungskonzepte über Industrietore
Rauch- und Wärmeabzugsanlagen sind ein wesentlicher Bestandteil des vorbeugenden Brandschutzes und des Personenschutzes. Im Brandfall öffnen sich Fenster und Oberlichter im Fassaden- sowie Dachbereich, über die Rauch- und Brandgase aus dem Gebäude abgeführt werden. Gleichzeitig wird Frischluft von unten über Gebäudeöffnungen wie z. B. Zuluftklappen in der Gebäudefassade zugeführt.
Mit der Zuluftsteuerung AC72 können auch Toranlagen als gesicherte Zuluftnachführung in Entrauchungskonzepten eingebunden werden. Bei Auslösung der Brandmeldanlagen sendet die AC72 automatisch innerhalb von 60 Sekunden den Impuls zur Toröffnung in die geforderte Öffnungshöhe. Zudem erfüllt die AC72 die generellen Anforderungen an
Entrauchungsanlagen wie z. B. der überwachte Akkubetrieb bei Netzausfall für 72 Stunden. Durch die Einbindung der Industrie tore in die Entrauchungskonzepte Ihres Gebäudes sparen Sie die Investitions- und Montagekosten für zusätzliche Lüftungsklappen. Zudem verbessern Sie die Wärmedämmung des Gebäudes, da weniger Türen in die Fassade integriert werden müssen.

Erfüllt die FVLR-Richtlinie 13: Nachstromöffnungen für Rauch- und Wärmeabzugsanlagen
Einhaltung der Produktnorm für Tore DIN EN 13241

Zuluftsteuerung in Anlehnung an DIN EN 12101-2/3 und DIN 18 232-9 (8)

Automatische Öffnung innerhalb von 60 Sekunden
Überwachter Akkubetrieb bei Netzausfall für 72 Stunden
Leitungsüberwachung von der RWA zur AC72

Schutzziele zur Unterstützung der Selbst- und Fremdrettung

Unterstützung von Feuerwehr-Löscharbeiten
Verhinderung von unkontrollierter Rauchausbreitung
Verzögern bzw. Verhindern eines Flash-Over
Sachwertschutz
Eindämmung von Umweltschäden

RWA Rauch- und Wärmeabzug

Entrauchung im Brandfall durch stabile raucharme Schicht in Bodennähe (durch den gezielten Einsatz von Zuluft)
Zur sicheren Nutzung von Flucht- und Rettungswegen
