Ladenabschluss ShopRoller SR

Der ShopRoller SR ist die moderne Lösung für einen sicheren, eleganten und funktionalen Ladenabschluss. Dank seiner hochwertigen Aluminiumkonstruktion überzeugt er nicht nur durch eine kompakte Bauweise und kurze Montagezeiten, sondern auch durch geprüfte Sicherheit und vielfältige Einsatzmöglichkeiten im Einzelhandel, in Banken und in der Gastronomie.

Deine Vorteile im Überblick

Kompakt & montagefreundlich
Einbruchhemmend mit RC2/RC3
Für kleine und extrabreite Ladenöffnungen geeignet
Zertifizierte Sicherheit für Handel, Banken und Gastronomie
Hohe Flexibilität bei Einbau und Nutzung

Geprüfte Sicherheit & Einbruchschutz

Zertifizierter RC2-/RC3-Einbruchschutz nach DIN EN 1627 / DIN TS 18194
Empfohlen durch polizeiliche Beratungsstellen
Einbruchhemmende Ausführung reduziert Versicherungsbeiträge

Vielfältige Anwendungsbereiche

Supermärkte: Eleganter Abschluss von Vorkassenbereichen, z. B. für Bäckereien oder Zeitschriftenläden; Öffnungsbreiten bis 7000 mm und Höhen bis 4500 mm
Einkaufszentren: Harmonische Integration zwischen Schaufenstern, auch freitragend an Glas-Aluminium-Fassaden
Extrabreite Ladenöffnungen: Kombination von bis zu 3 Toren für Öffnungen bis 21 m Breite
Banken: Sichere Abtrennung von SB-Bereichen mit RC2-/RC3-Einbruchschutz
Gastronomie & Food-Courts: Perfekt für kleinere Abschlüsse wie Bestelltresen und Essensausgaben, mit hygienischer und schmutzabweisender Oberfläche

Elegantes Design & kompakte Konstruktion

Wirtschaftlich & wartungsarm durch Zugfedertechnik
Platzsparend dank schmaler Führungsschienen (nur 165 mm Seitenanschlag)
Sichere Bedienung durch serienmäßige Kraftbegrenzung
Langlebige Konstruktion für den täglichen Einsatz
Flexibler Einbau als Innen- oder Außentor

Behangausführungen

Alle Behänge, Führungsschienen und Bodenprofile bestehen serienmäßig aus robustem, stranggepresstem Aluminium. Die eloxierte Oberfläche E6/C-0 sorgt für eine elegante Optik, ist unempfindlich gegen Fingerabdrücke und lässt sich leicht reinigen – ideal für den Einsatz im Ladenbau.

Technische Daten

Aufbaumaße: Erstes Profil 72 mm, jedes weitere Profil 65 mm
Materialoberfläche: Aluminium, stranggepresst, eloxiert E6/C-0 RC2
Optional: erhältlich in den Widerstandsklassen RC2 oder RC3, geprüft und zertifiziert nach DIN EN 1627 und DIN / TS 18194.
- Behänge SR65-R23, SR65-7 und SR65-V: verfügbar in RC2
- Geschlossener Behang SR65-V: zusätzlich in RC3 lieferbar

Produktausführungen

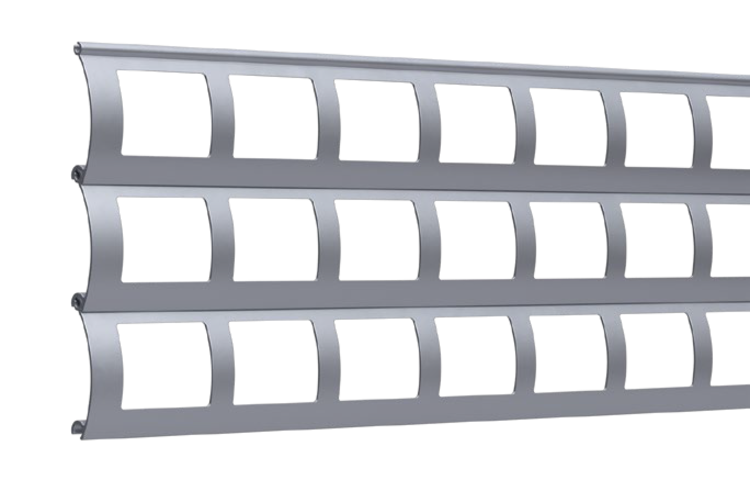

Behang SR65-R

mit 60×44 mm Rechtecklochung

Lüftungsquerschnitt: ca. 54 %
Behanggewicht: ca. 4,1 kg / m²
Optionale Einbruchhemmung: keine

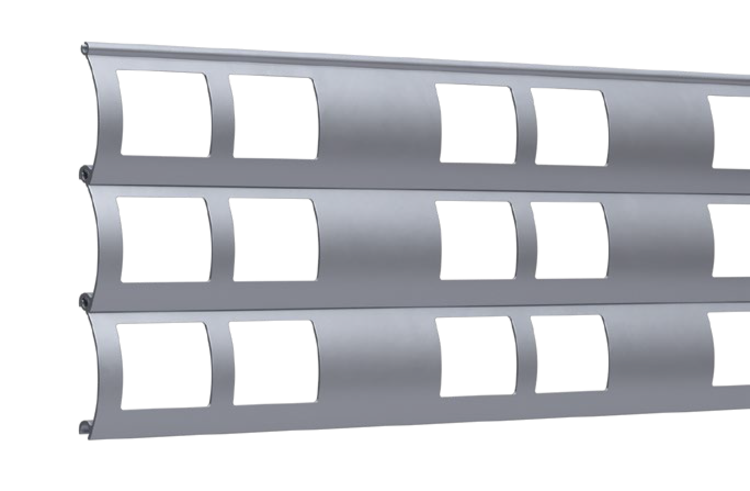

Behang SR65-R23

mit 60×44 mm Rechtecklochung (2 von 3 Stanzungen)

Lüftungsquerschnitt: ca. 36 %
Behanggewicht: ca. 4,7 kg / m²
Optionale Einbruchhemmung: RC2

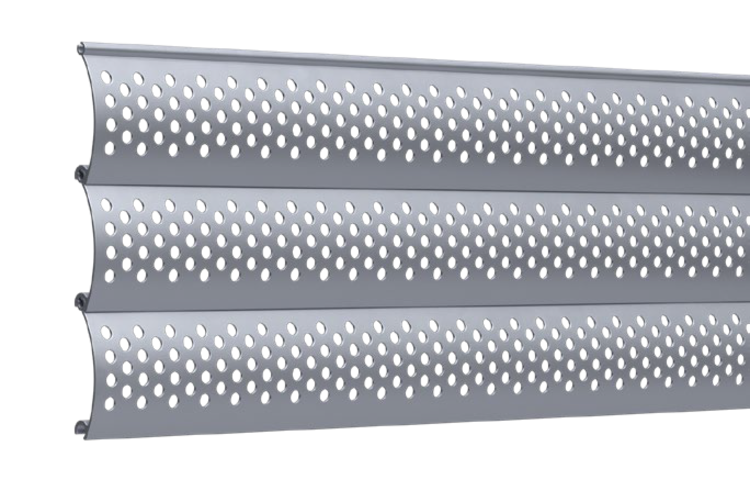

Behang SR65-7

mit 7-mm-Rundlochung

Lüftungsquerschnitt: ca. 19 %
Behanggewicht: ca. 5,3 kg / m²
Optionale Einbruchhemmung: RC2

Behang SR65-V

als geschlossenes Profil

Lüftungsquerschnitt: 0 %
Behanggewicht: ca. 6,0 kg / m²
Optionale Einbruchhemmung: RC2 / RC3

Die Behänge mit Rechteck- oder Rundlochung liefern wir auch in Kombination mit geschlossenen Profilen als Bodensektion.

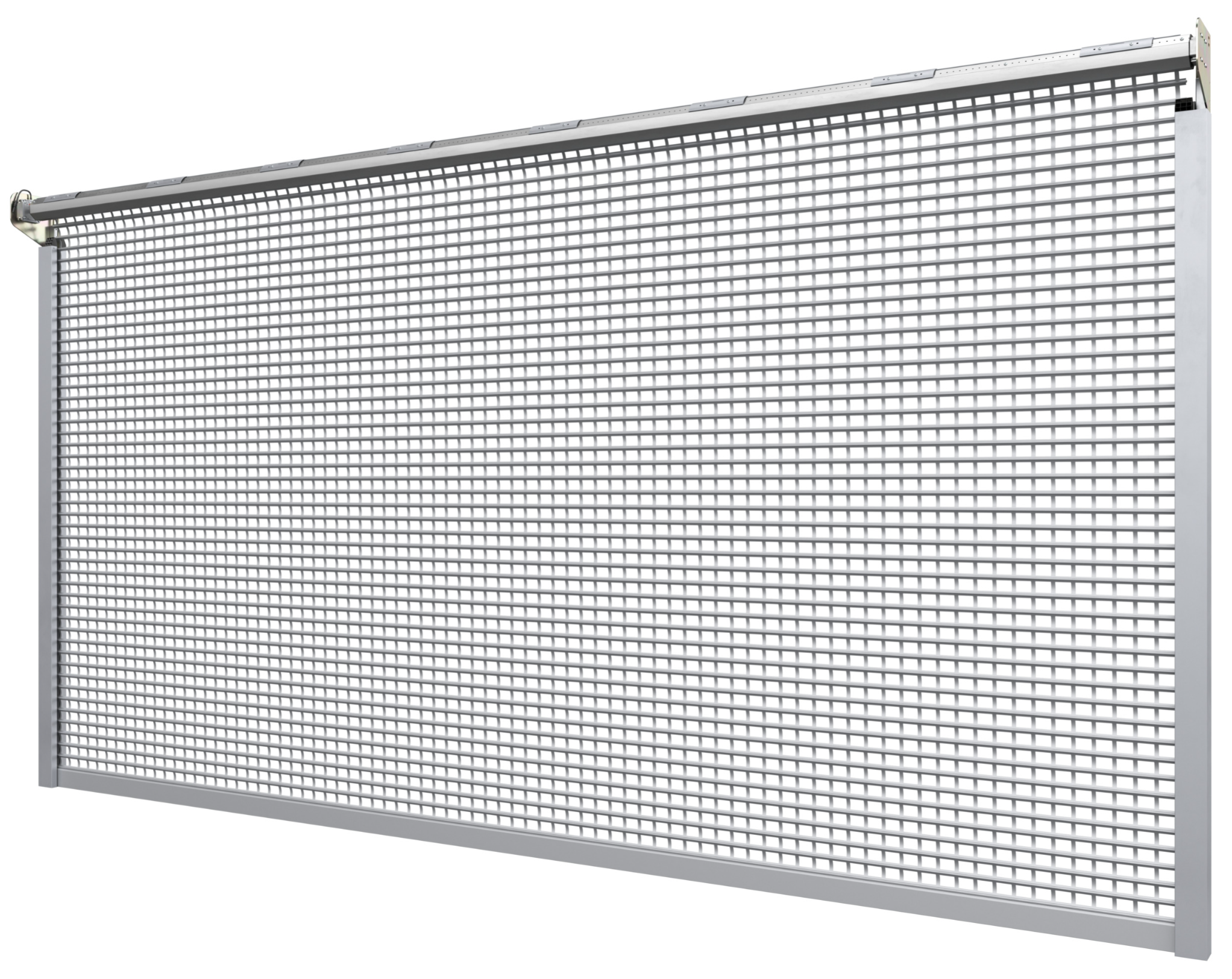

Konstruktion

Der ShopRoller SR überzeugt durch eine schmale Bauweise, robuste Komponenten und integrierte Sicherheit. Die 110 mm breiten Aluminium-Führungsschienen liegen flächenbündig mit den Konsolen, während der Rohrmotor platzsparend in der Wickelwelle integriert ist. Kabel können unauffällig in der Profilkammer verlegt werden, sodass kein zusätzlicher Einbauraum erforderlich ist.

Robustes Bodenprofil

Standardausführung: 20 mm tief (bis 4000 mm Breite und RC2-Ausführung)
Verstärktes Bodenprofil: 55 mm tief in Kombination mit 100 mm Führungsschiene (für RC2 > 4000 mm und RC3)
Optionales Bodenprofilgummi für nahezu geräuschloses Schließen bei unebenem Boden

Flexible Montage

Einbau in, vor oder hinter der Öffnung
Freitragende Konstruktion (FTK) für Glas-Aluminium-Fassaden mit nur 3 Befestigungspunkten je Seite
Montagefertige Lieferung für schnelle Installation und reduzierte Montagezeit

Sicherheitseinrichtungen

Serienmäßige Fangvorrichtung gegen unkontrolliertes Abwickeln
Auszugsschutz in allen Behängen – hoher Widerstand gegen Vandalismus und Manipulation

Details

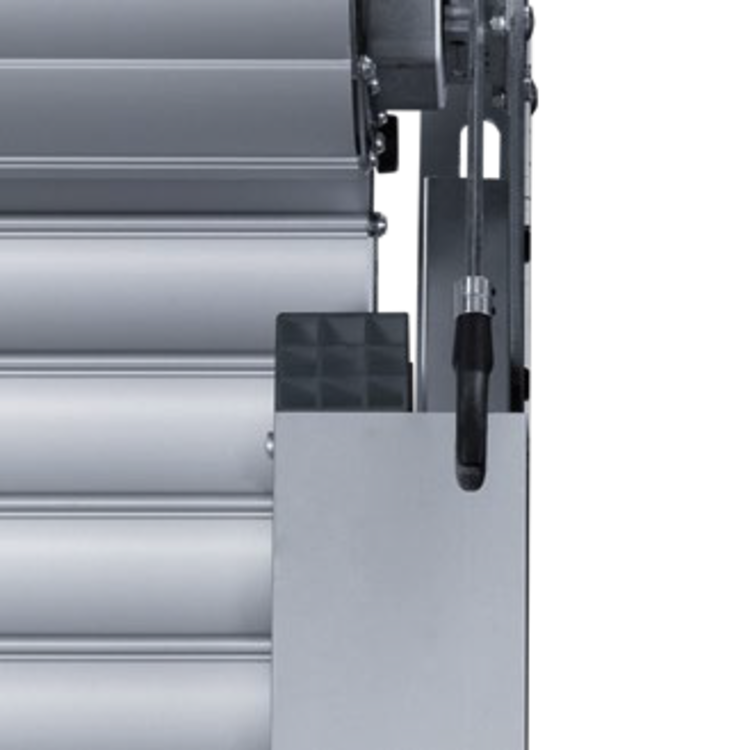

Seitliche Aluminium Führungsschiene

Breite 110 mm

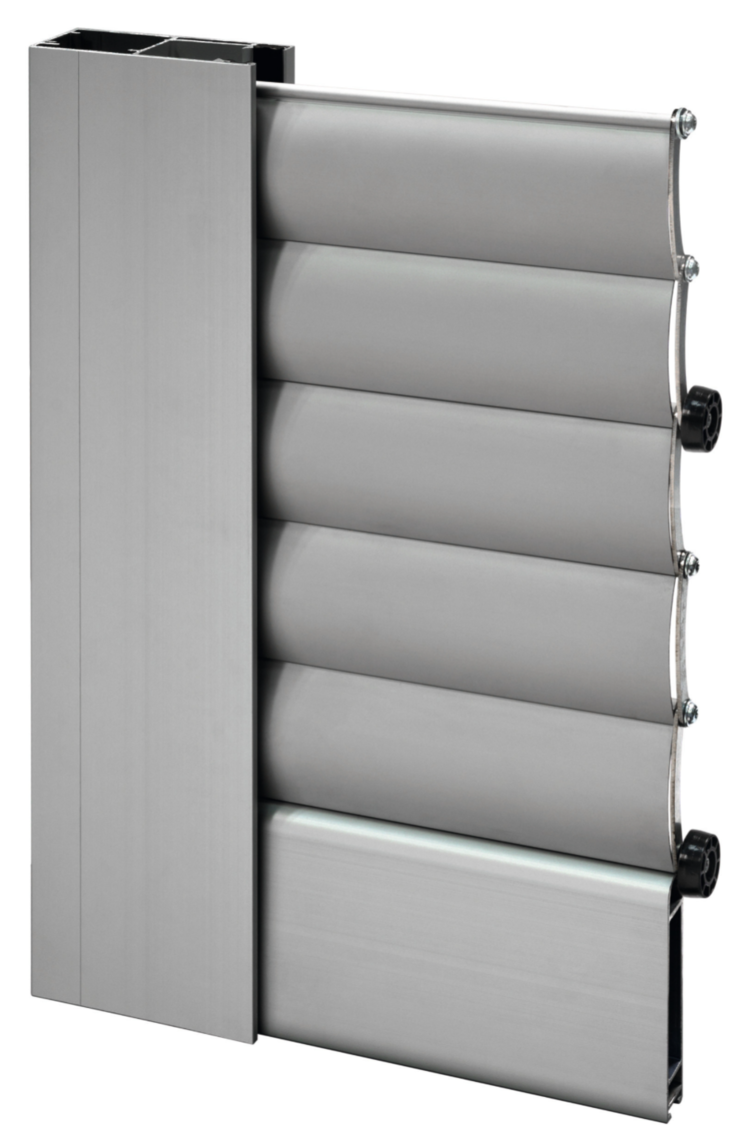

Führungsschiene mit Tiefe 42 mm

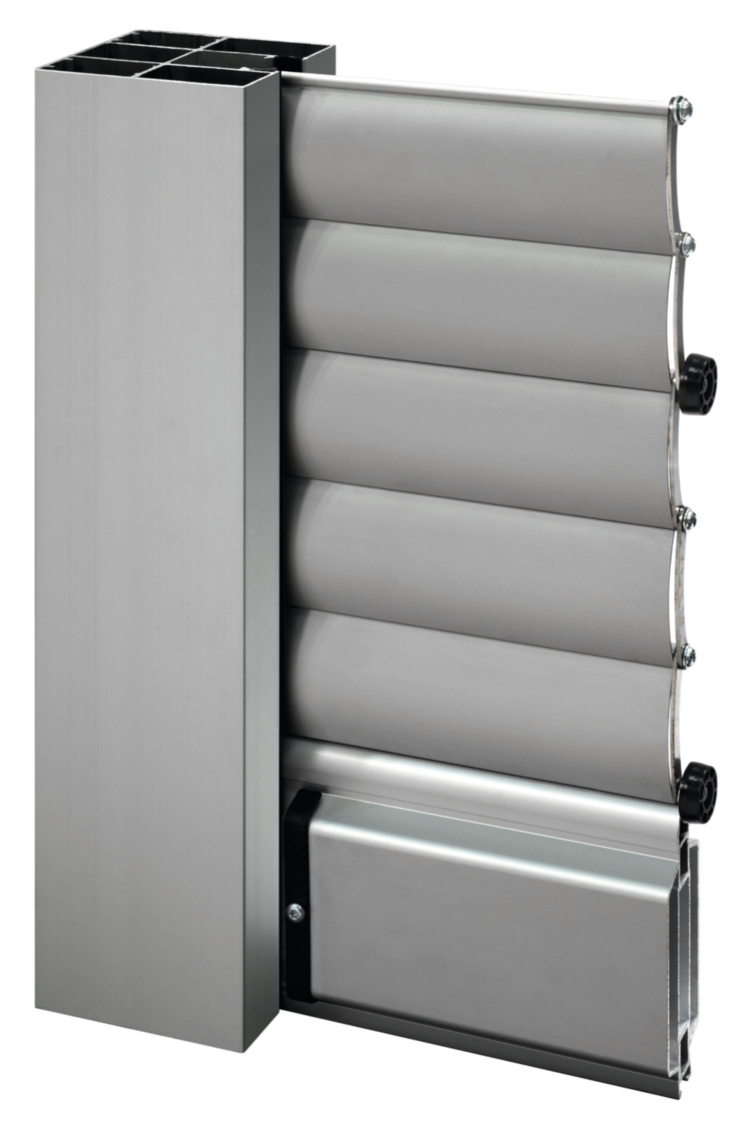

Führungsschiene mit Tiefe 100 mm

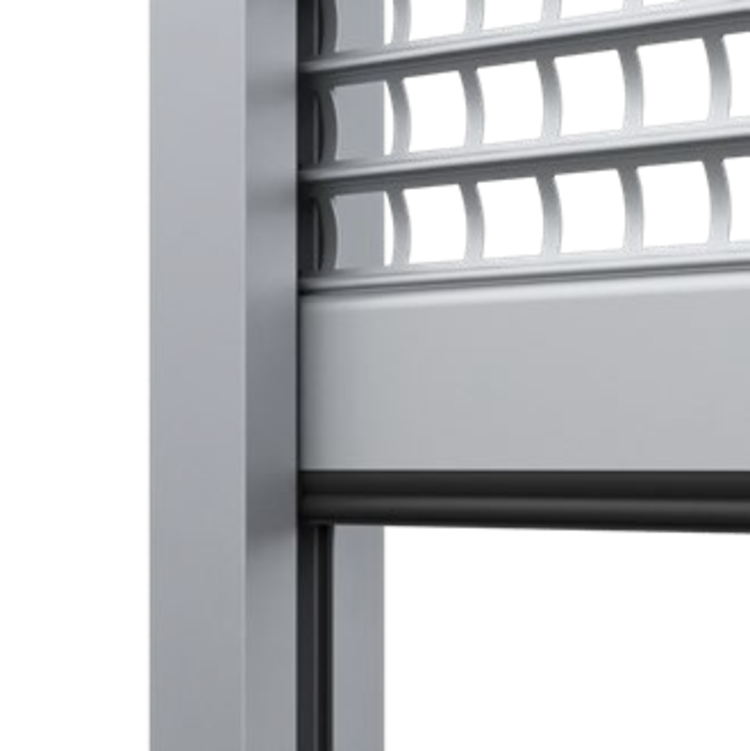

Bodenprofilgummi

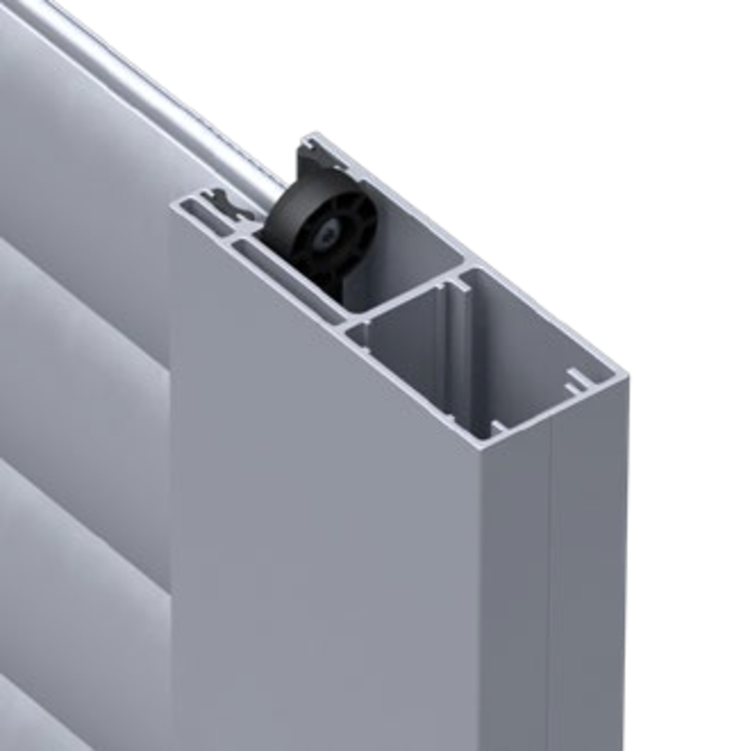

Profilkammer und Auszugsschutz

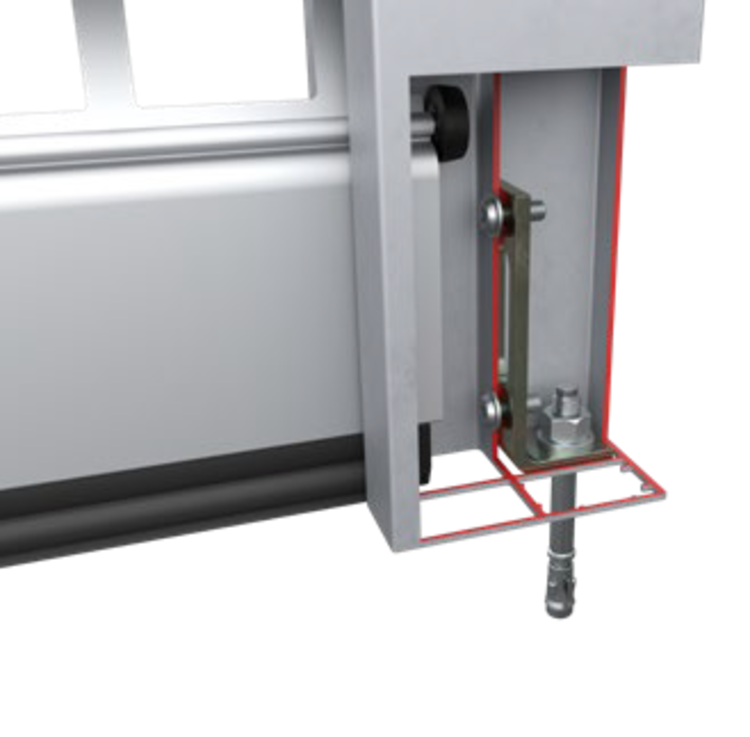

Freitragende Konstruktion FTK am Boden

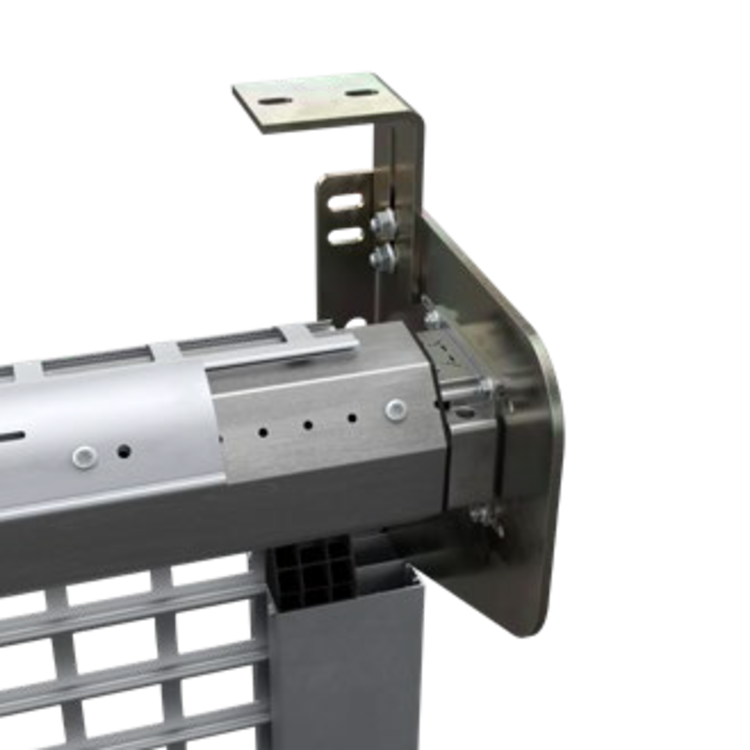

Freitragende Konstruktion FTK an der Decke

Ausstattungen

Der ShopRoller SR überzeugt nicht nur durch seine stabile Konstruktion, sondern auch durch clevere Ausstattungsdetails, die Bedienkomfort, Sicherheit und Design perfekt miteinander verbinden. Von innovativen Steuerungen über Notbedienungen bis hin zu einbruchhemmenden Profilen – die vielfältigen Optionen sorgen für maximale Flexibilität im Einsatz.

Vorteile im Überblick

Einfache Bedienung: Serienmäßiger Rohrmotor, Steuerung über Schlüsseltaster ESU/ESA 30 oder optional per Impulssteuerung B 100 R
Komfort-Optionen: Zusätzliche Schlüsseltaster (innen/außen) und Integration in Zentralsteuerungen oder RWA-Systeme
Notbedienung: Handhabung per Markisenstange, abschließbarer Handkurbel-Notantrieb oder USV für Notöffnung innerhalb von 4 Stunden
Einbruchhemmung: Verstärkte Profilenden, Aufbohrschutz und abschließbare Bodenprofile für geprüfte Sicherheit nach RC2/RC3
Individuelle Anpassungen: Geschlossene Bodensektion gegen Spritzwasser, Schubriegel oder abschließbare Bodenprofile ABP1/ABP2
Optische Integration: Behangverkleidung (PVSR) und Sturzblenden (SBSR) für sauberen Abschluss, optional im Corporate Design lackiert oder foliert

Produktausführungen

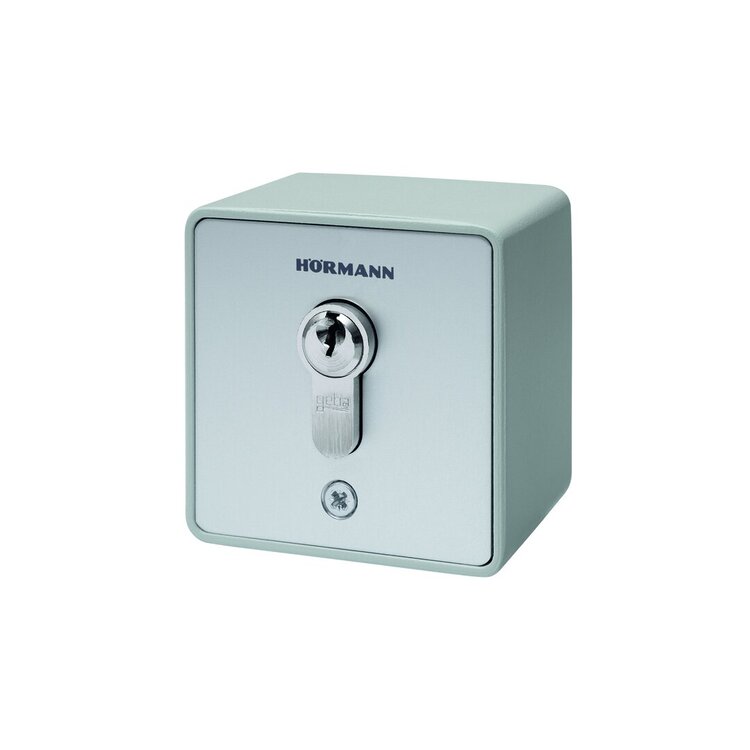

Schlüsseltaster ESU / ESA 30

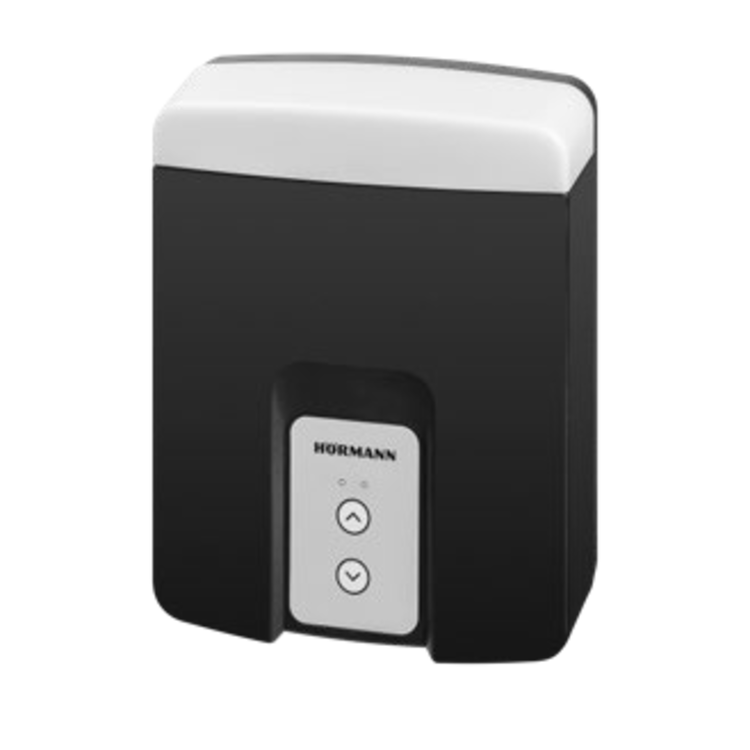

Impulssteuerung B 100 R

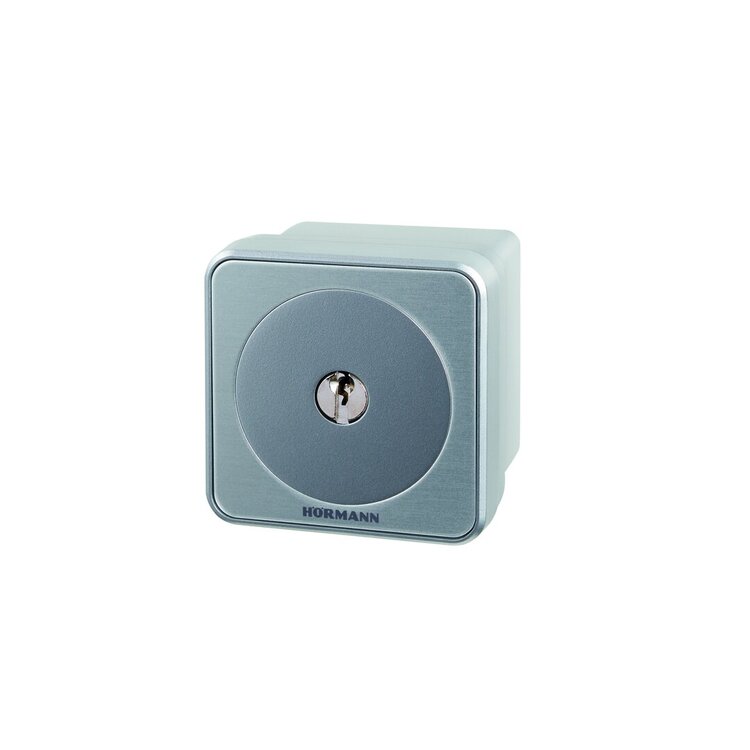

Schlüsseltaster STUP 50

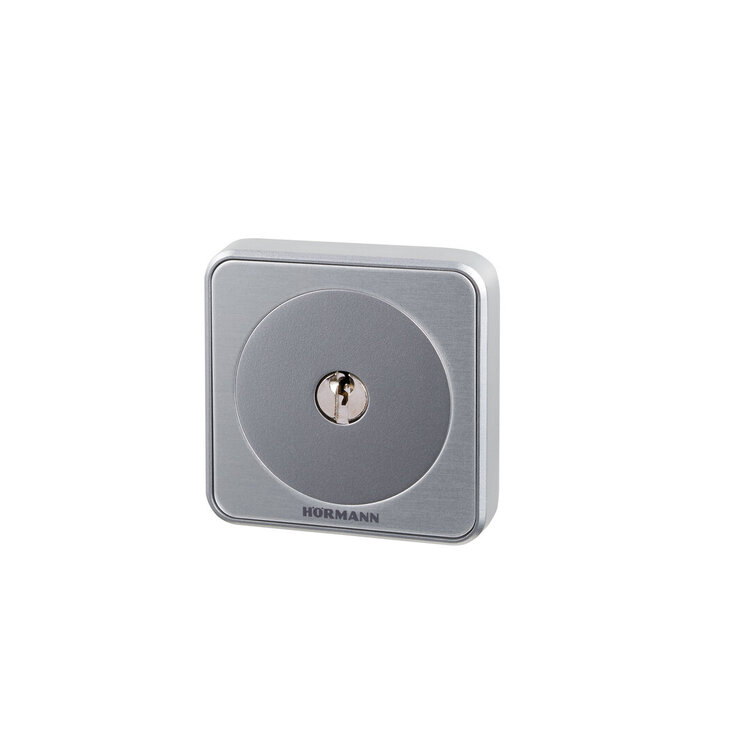

Schlüsseltaster STAP 50

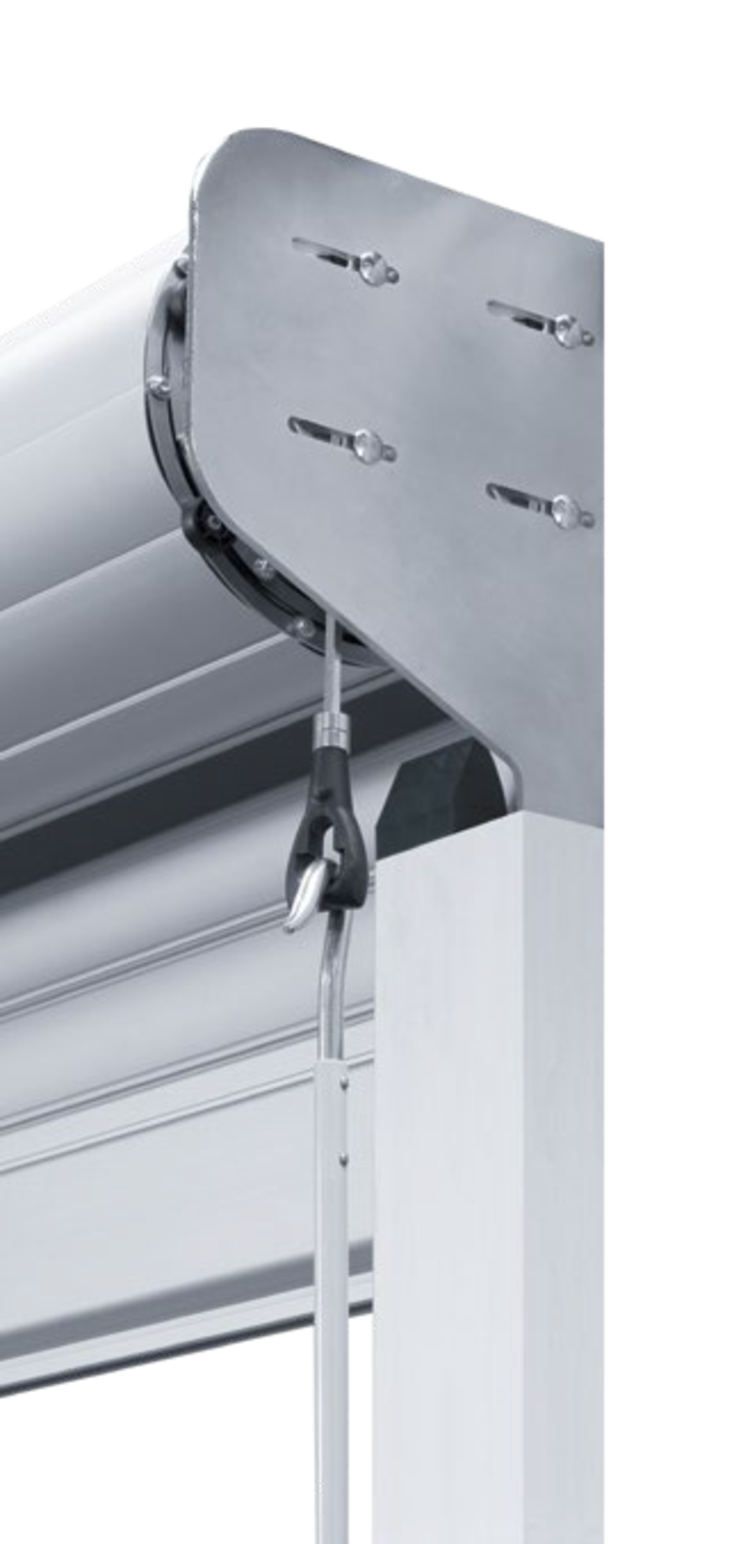

Notentriegelung mit Markisenstange

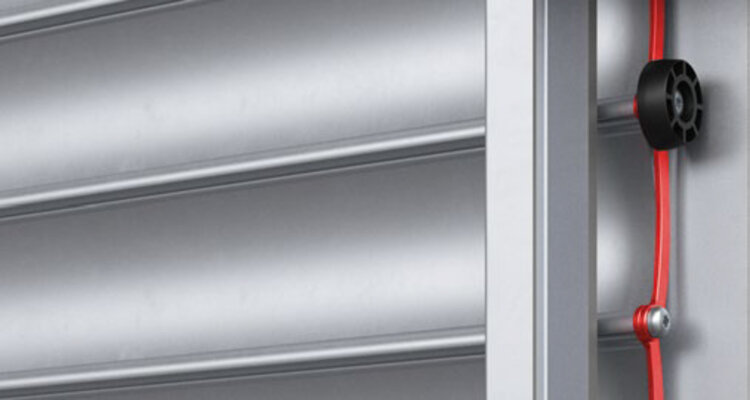

Profilenden verstärkt mit Stahl-Verbindungen

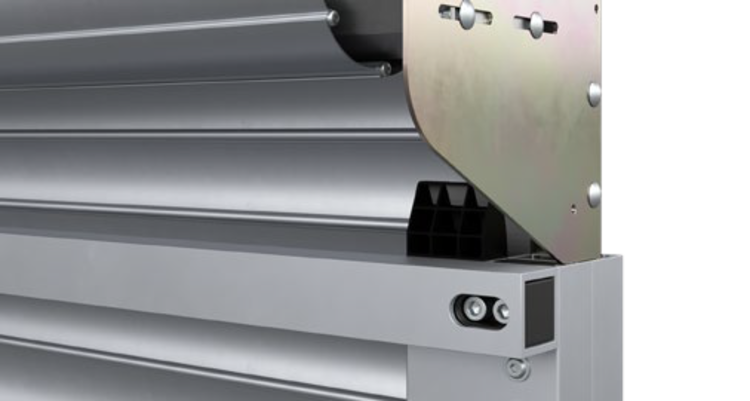

Sturzrohr an Ballenseite bei RC3 Sicherheitsausstattung

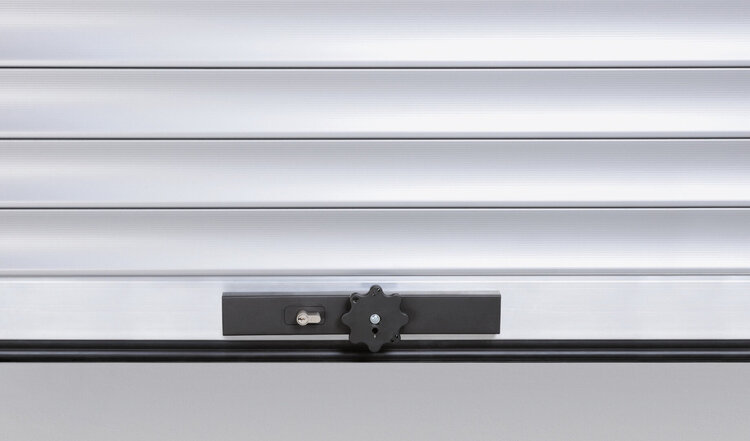

Bodenprofil einseitig abschliessbar

mit einem schwarzen Sterngriff (Ausstattung ABP1)

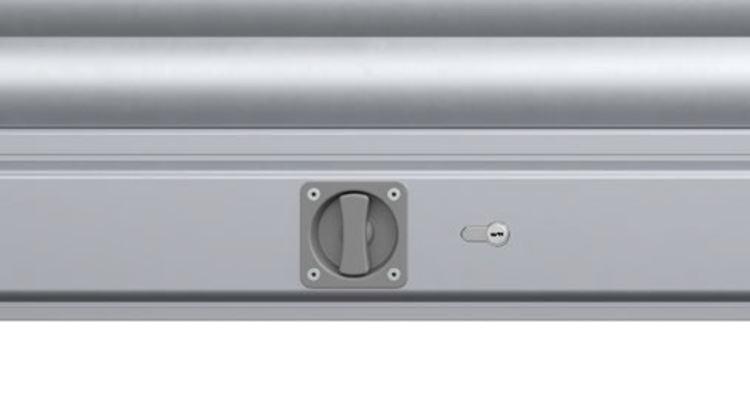

Bodenprofil beidseitig abschliessbar

mit silbernen Muschelgriff

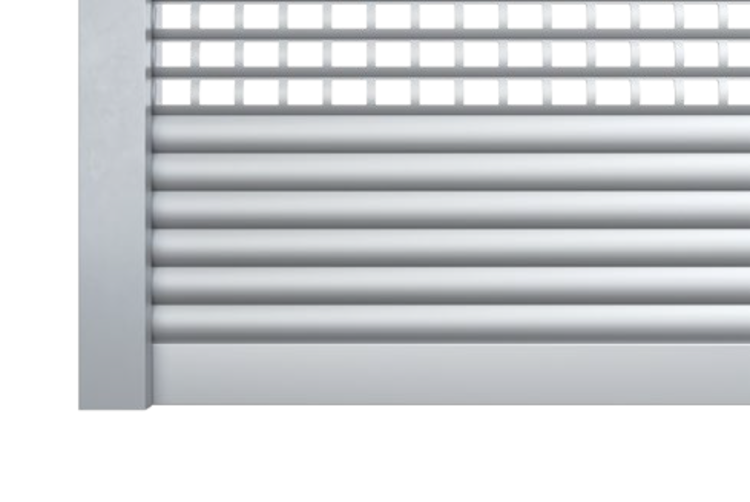

Bodensektion mit geschlossenen Profil

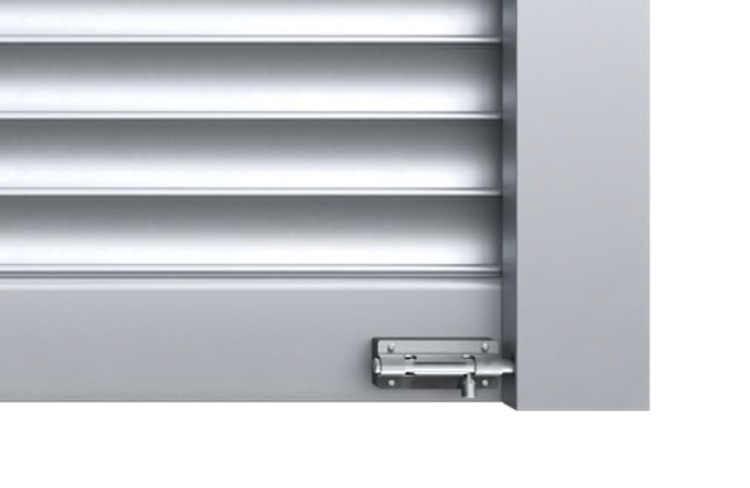

Bodenprofil mit mechanischer Verschluss (Schubriegel)

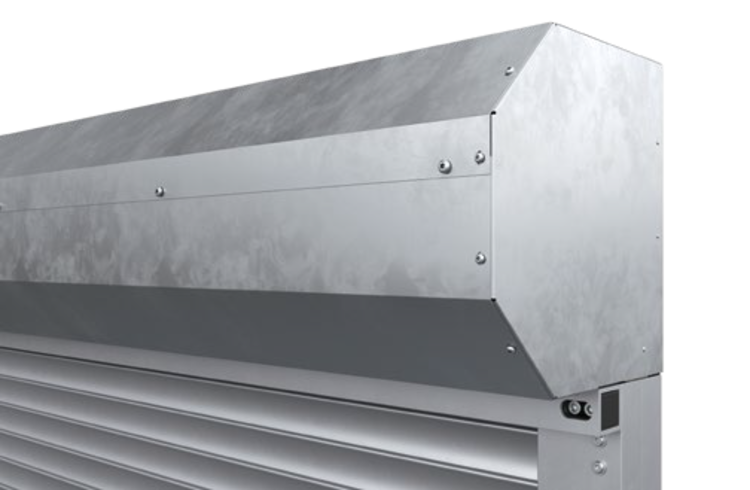

Behangverkleidung (PVSR) aus verzinkter Stahl

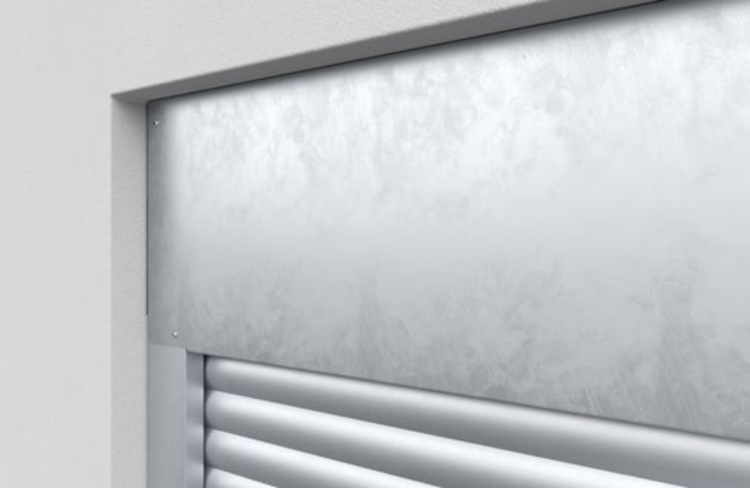

Sturzblende (SBSR) aus verzinkter Stahl

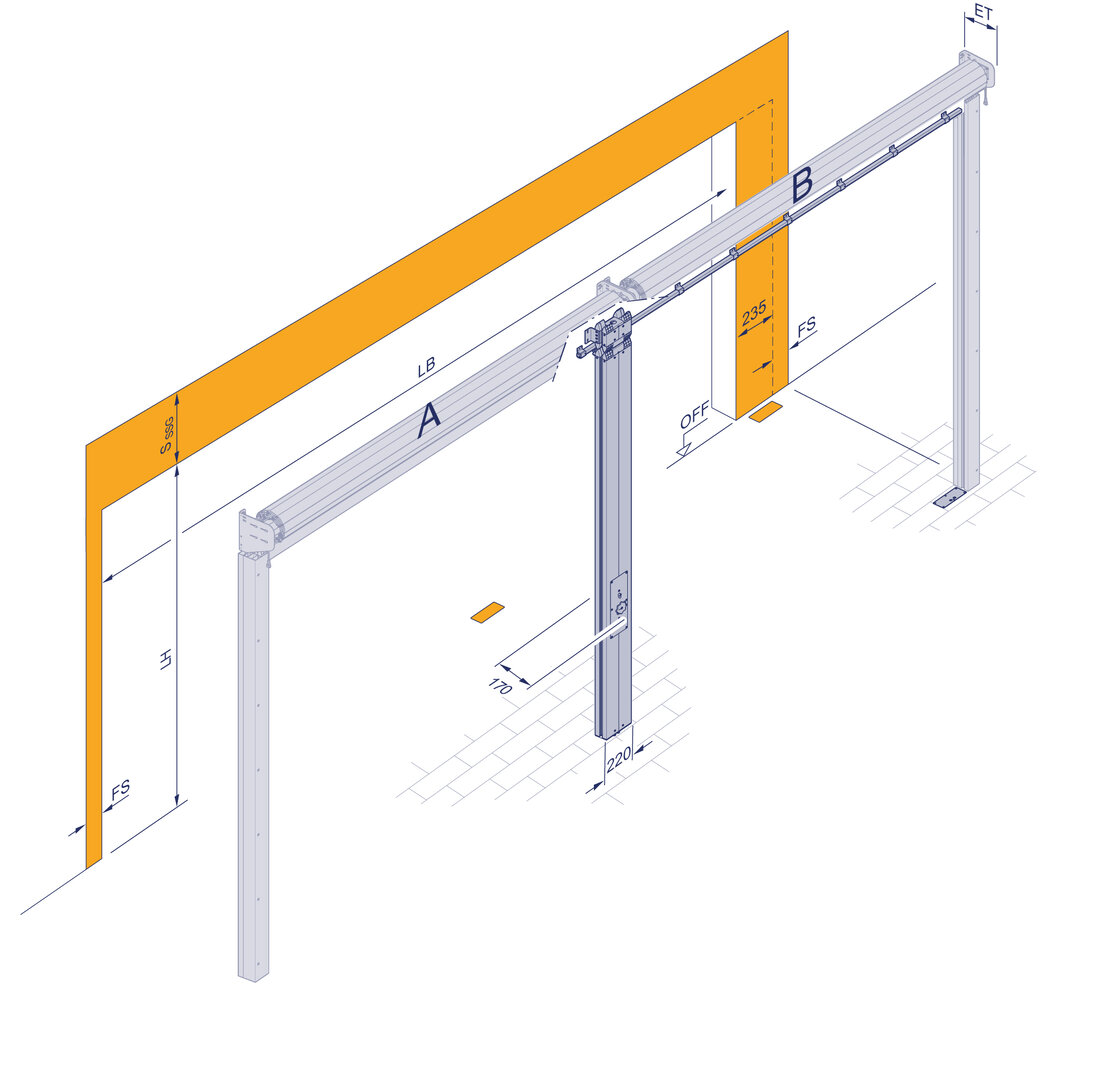

ShopRoller-Kombination SSG SR

Mit der ShopRoller-Kombination SSG SR lassen sich besonders große Ladenöffnungen bis zu 21 m Breite und 4,5 m Höhe sicher und komfortabel verschließen. Durch die Kopplung von zwei oder drei Toren entsteht eine wirtschaftliche Lösung, die nicht nur Anschaffungs- und Montagekosten reduziert, sondern auch in der täglichen Nutzung maximale Flexibilität bietet.

Vorteile der ShopRoller-Kombination

Wirtschaftlich & komfortabel: große Öffnungen durch Kopplung von 2–3 Toren verschließbar
Variable Toröffnungen: Mittelstützen lassen sich entriegeln und seitlich verschieben, Tore können auch einzeln genutzt werden
Flexible Bedienung:
- Totmannsteuerung bei Toren bis 2500 mm Höhe
- NEU: Steuerung B100 R für Tore über 2500 mm (in Kombination mit Behang SR65-V)
Große Dimensionen:
maximale Breite bis 21.000 mm
maximale Höhe bis 4500 mm

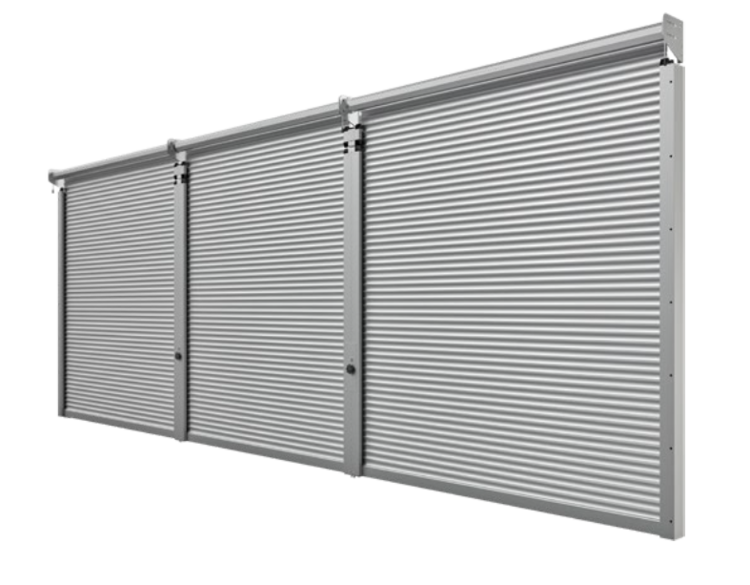

Variable Toröffnung durch separat genutzte einzelne Tore →

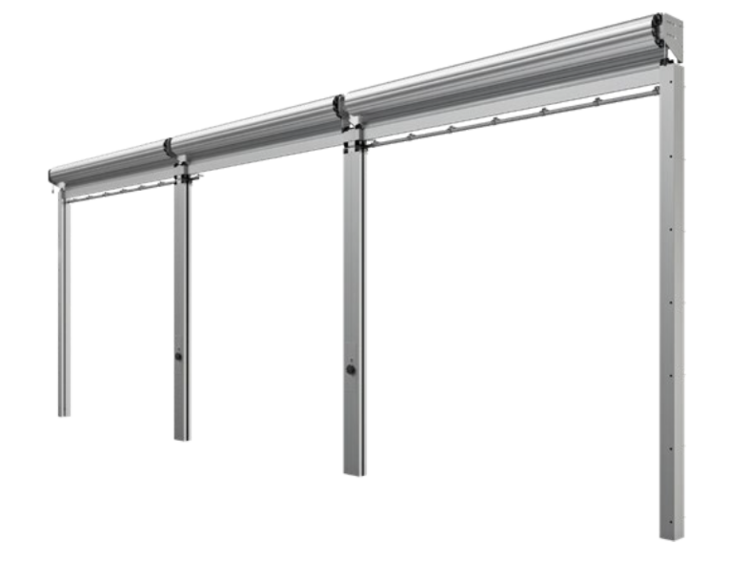

Mittelstützen einfach zu entriegeln und zu den Seiten schieben →

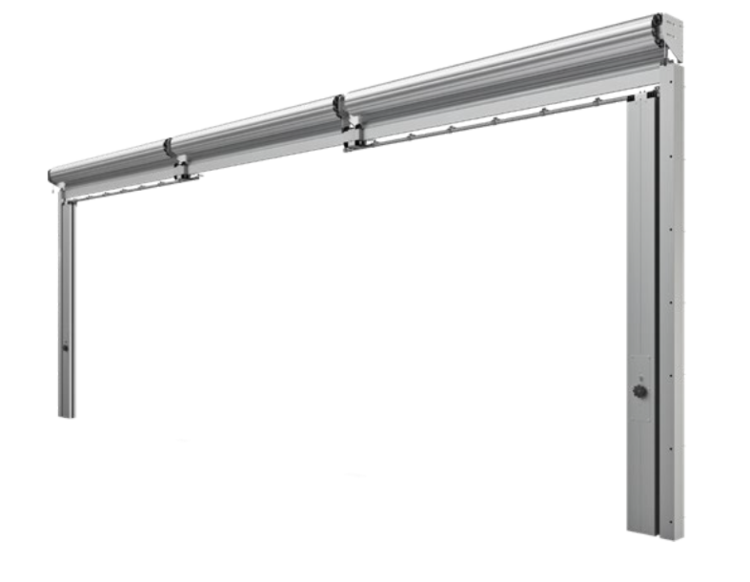

Volle Durchfahrtsbreite

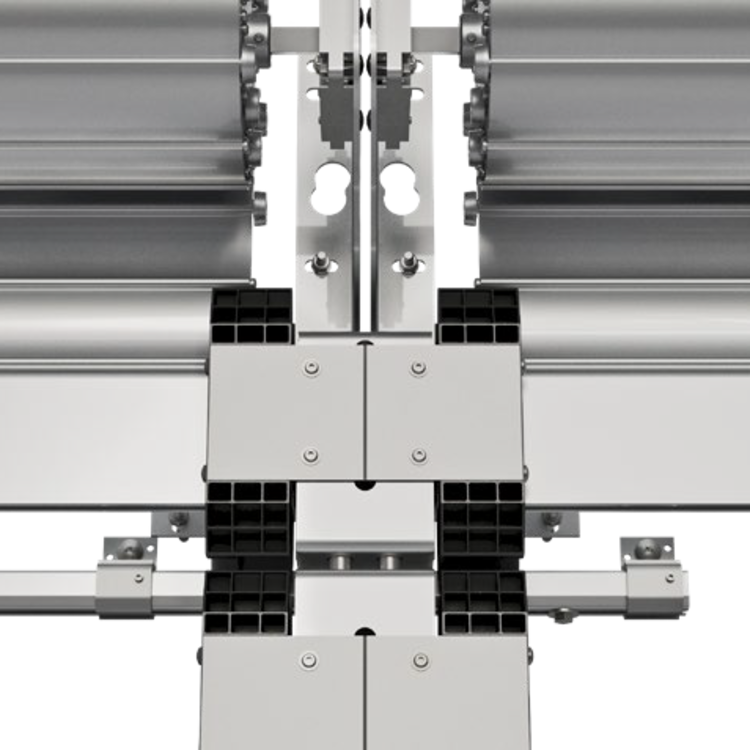

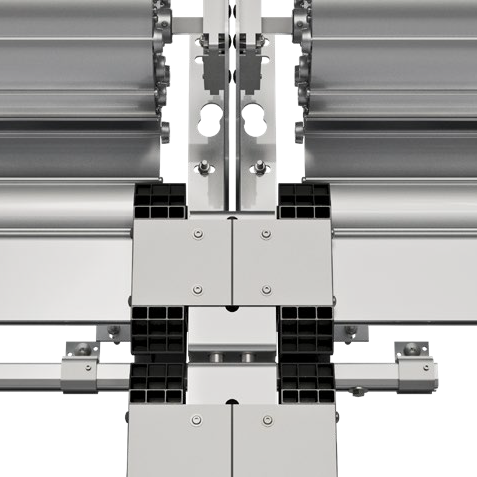

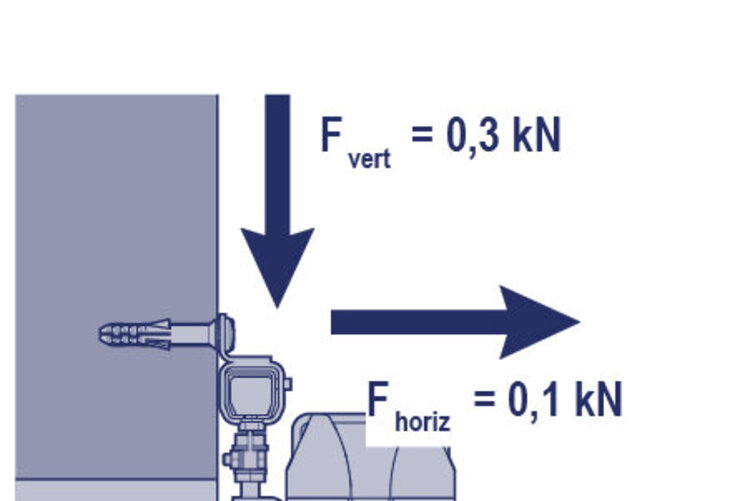

Leichtlaufschiene und robuste Bolzen am Sturz

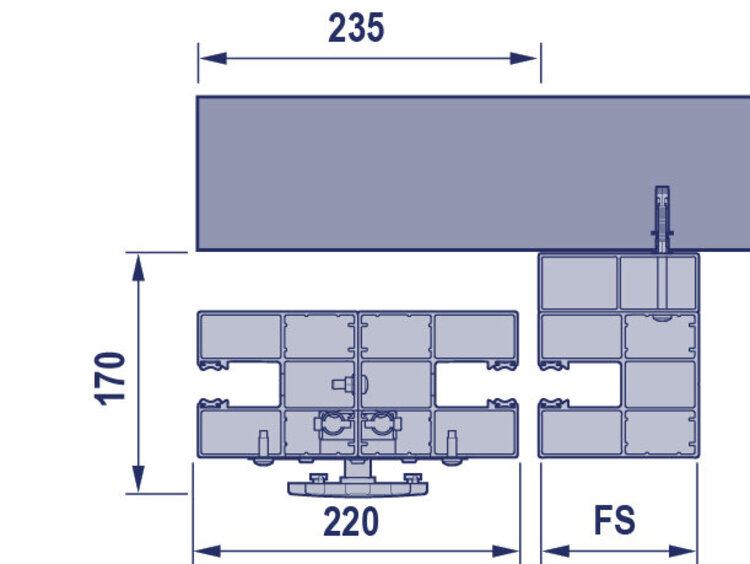

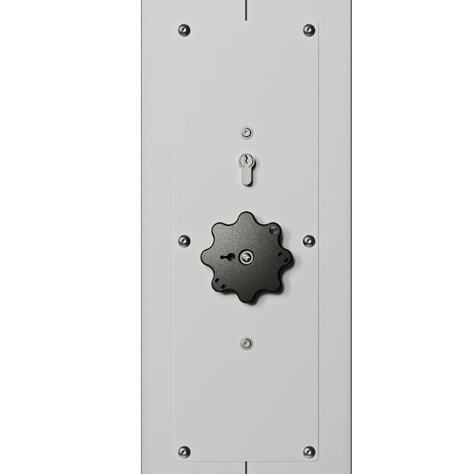

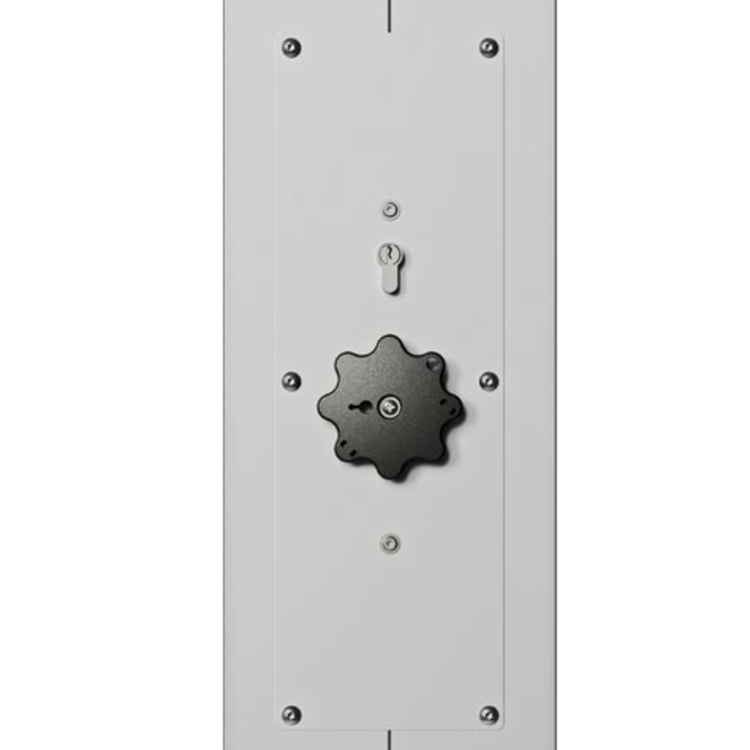

schmale Mittelstütze (nur 220 mm) mit Sterngriff

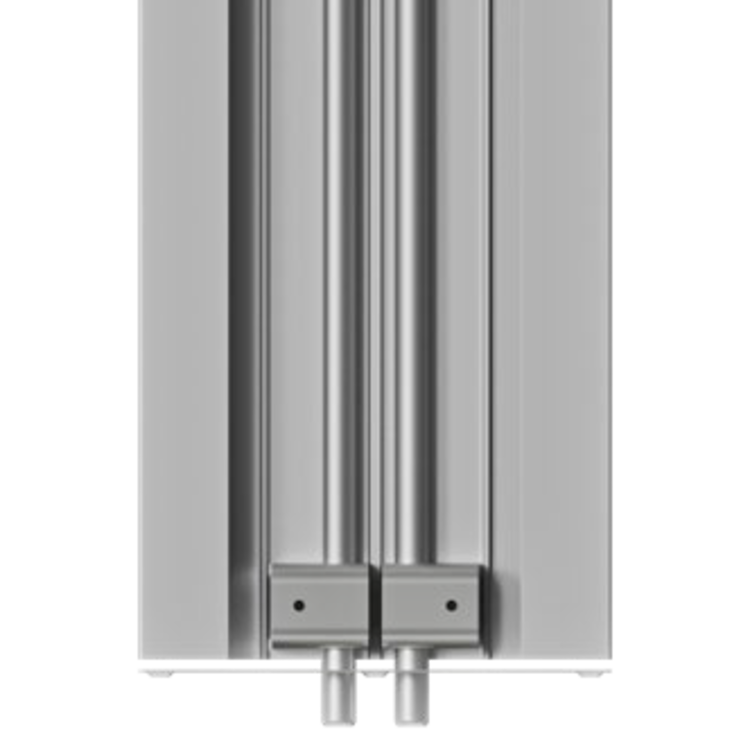

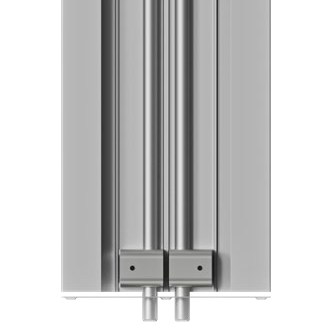

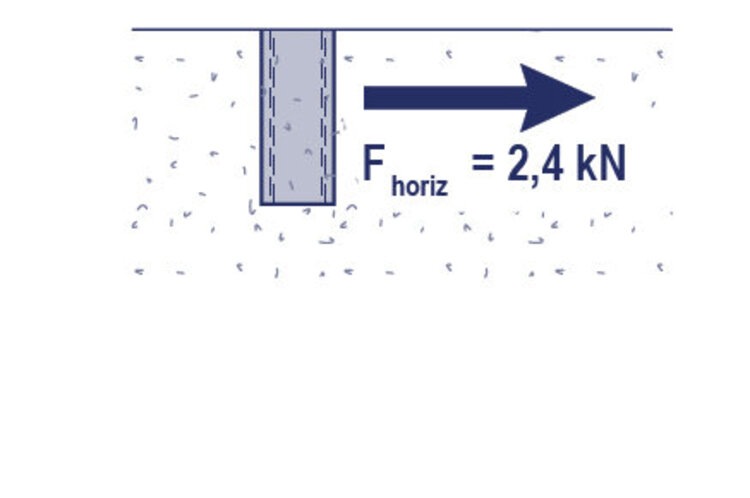

Robuste Bolzen am Boden

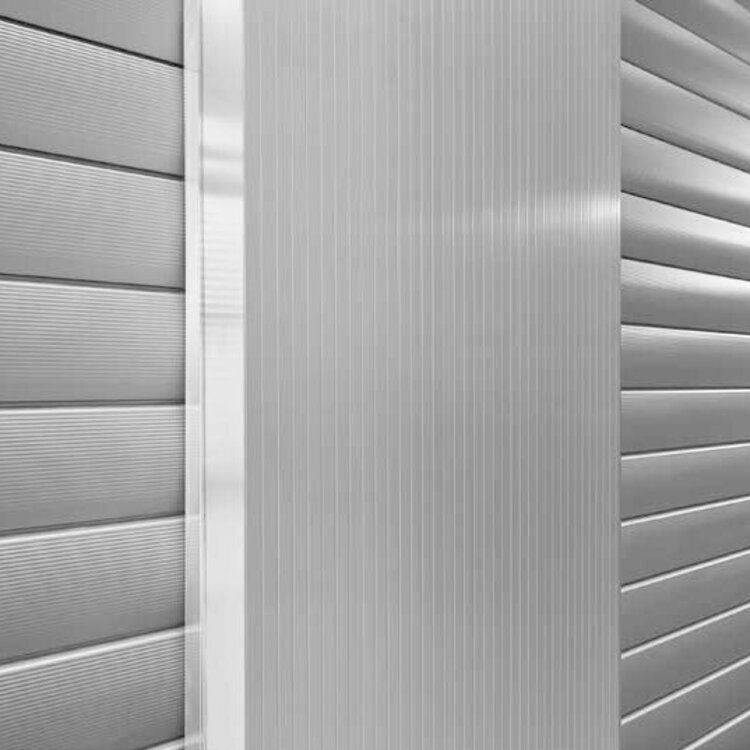

Aussenansicht

serienmäßig in Aluminium pressblank mit modernem Liniendesign

Technische Daten und Größenbereiche

Bestellmaße
Minimale Bestellbreite: 960 mm
Maximale Bestellbreite: 7.000 mm
Minimale Bestellhöhe: 800 mm
Maximale Bestellhöhe: 4.500

Leistungseigenschaften Antrieb
Zyklen pro Stunde: 2
Spannung / Absicherung: 230 V / 16 A
Frequenz: 50 Hz
Schutzart: IP44
Netzstecker: Schuko-Stecker
Typ: F (CEE 7/7)
Temperaturbereich: –10 °C bis +40 °C

Schlüsseltaster zur Bedienung im Totmannbetrieb
Schutzart IP54

Steuerung B 100 R
Schutzart IP20

Anschlussdose
Schutzart IP65

Profilzylinder für abschließbares Bodenprofil ABP1 / ABP2

Tortypen
Standardausführung
RC2-Ausführung¹⁾
RC3-Ausführung¹⁾

ABP1, BP 20 mm Halbzylinder ²⁾
ABP1, BP 55 mm Halbzylinder ²⁾
ABP2, BP 20 mm Doppelzylinder
ABP2, BP 55 mm Doppelzylinder

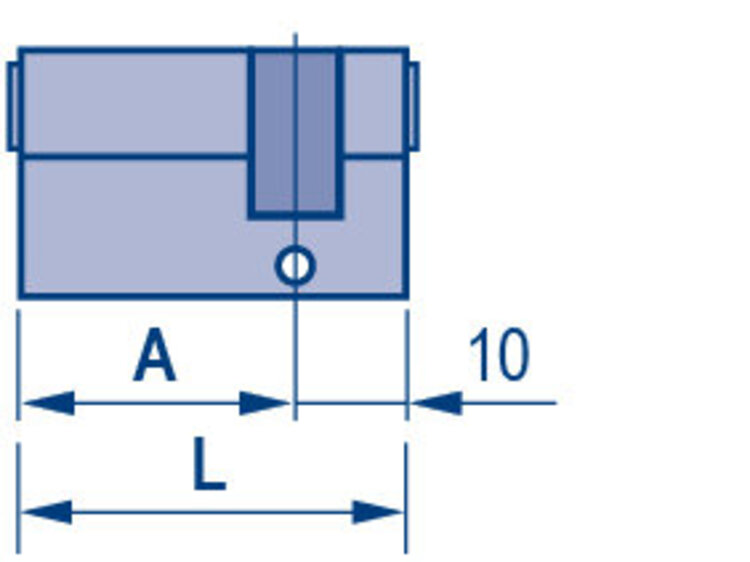

Halbzylinder

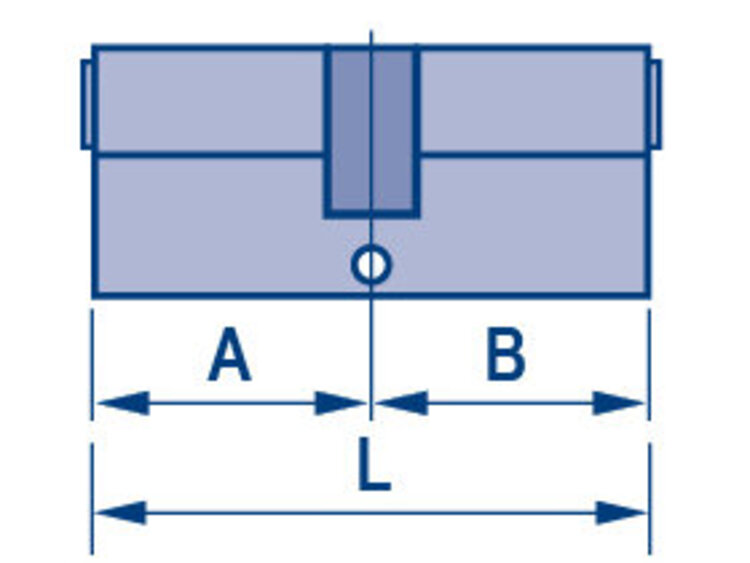

Doppelzylinder

L=PZ Länge

1) Sicherheitsschließzylinder nach DIN 8252:2006:12, Klasse 21-, 31-, 71-BZ oder nach DIN 18252:2018-05
Verschlusssicherheit 4, Angriffswiderstand C
2) Eine Konfiguration des Sterngriffs ist nur auf der Angriffsgegenseite möglich.

L = 35 + 10
L = 35 + 10
L = 30 + 35
L = 30 + 50

Anforderungen an den Baukörper

Beton:
Festigkeitsklasse C20/25, Dicke 140 mm, Norm EN 206-1

Estrich (bei freitragender Konstruktion FTK):
Festigkeitsklasse C20, Dicke 120 mm DIN EN 13813

Stahl:
Festigkeitsklasse S235-JRG2, Dicke 5 mm, Norm EN 10027-1

Mauerwerk:
Steinfestigkeitsklasse 12 / Mörtelgruppe II, Dicke 240 mm, Norm DIN 1053-1

Holz:
Nadelholz C24 / Güteklasse II, Dicke 120 mm, Norm DIN 1052 (EC5)

Montagehinweise:
Alle Bauteile sind montagefertig vorbereitet. Bei der Montage von Torgrößen über 6000×3000 mm an Mauerwerk und Holz werden die Konsolen mithilfe von Gewindestangen als Durchsteckmontage befestigt. Zur Dimensionierung des Baukörpers können Sie einfach und bequem bei Ihrem Hörmann Vertriebspartner eine Genehmigungszeichnung mit maßstabsgerechter Darstellung der Toranlage und Angaben der Kräfte an den Befestigungspunkten anfordern.

Einbaudaten

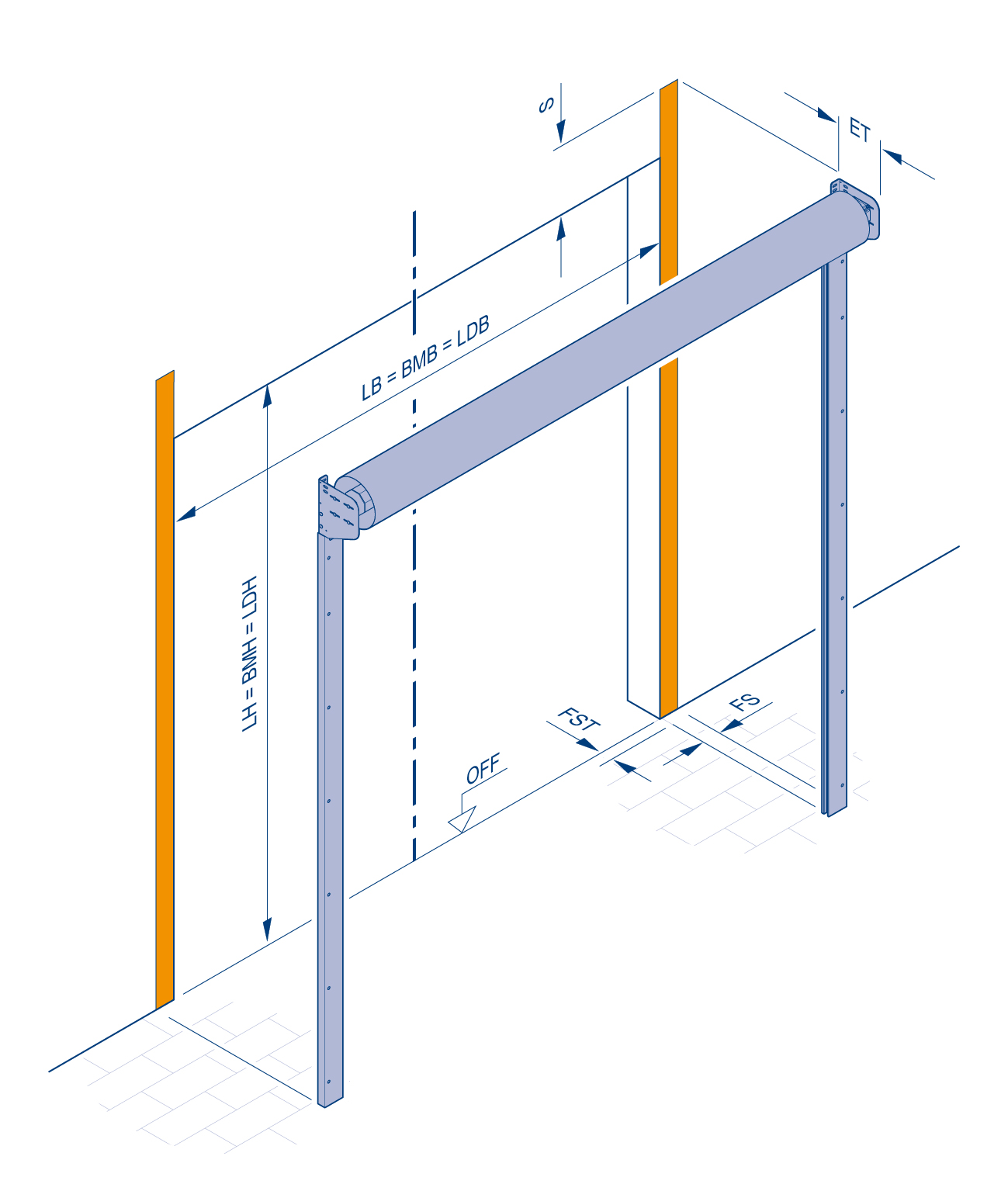

Montage vor oder hinter der Öffnung

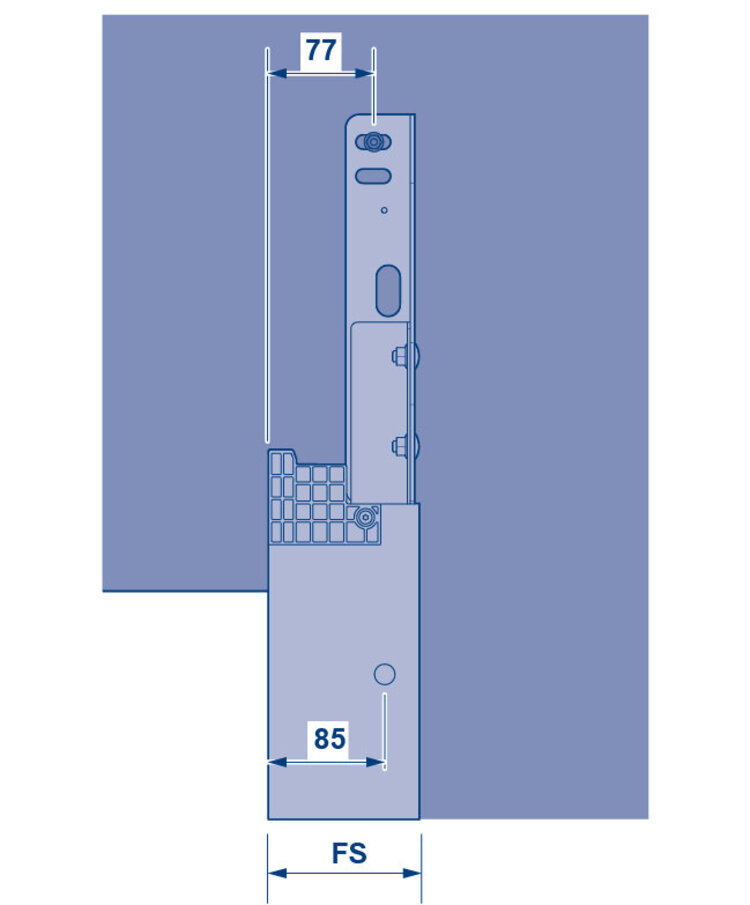

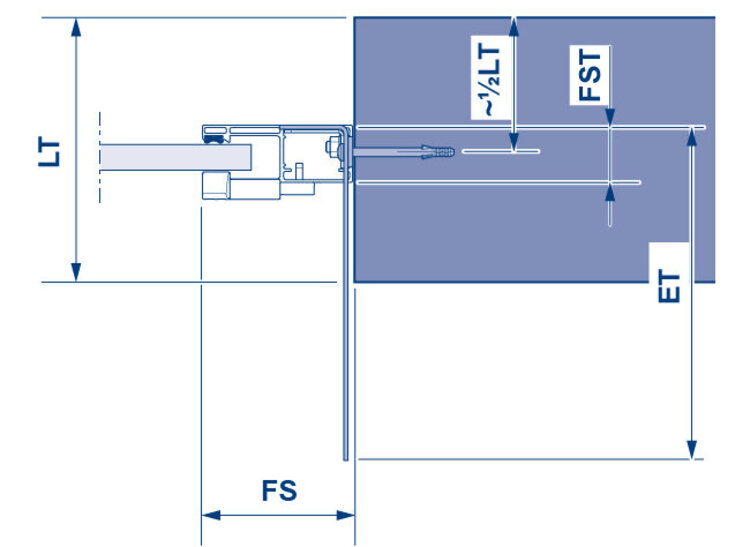

Platzbedarf Konsole

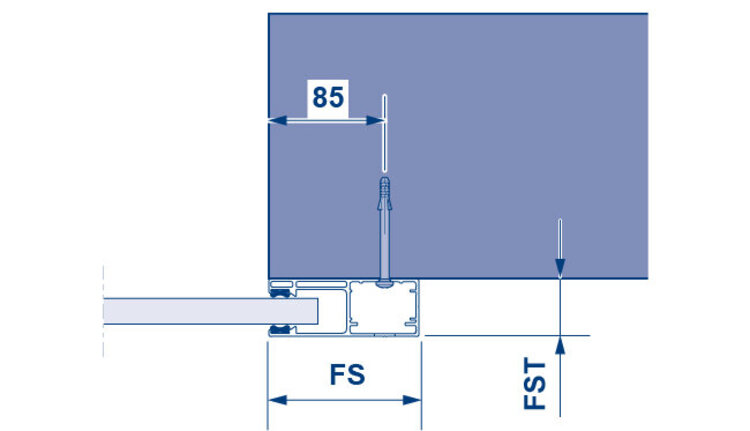

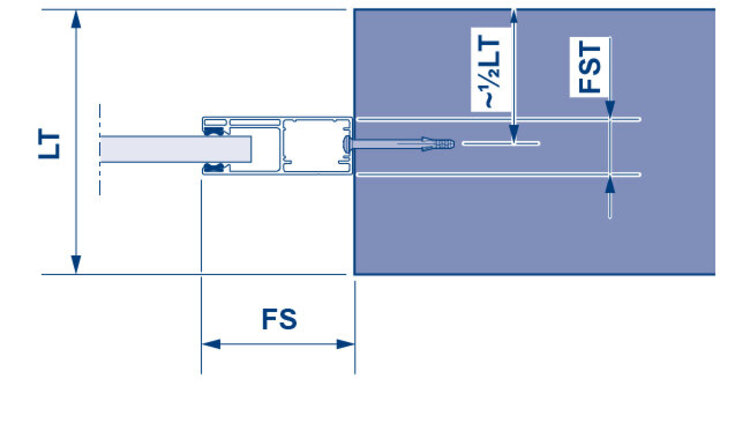

Platzbedarf Führungsschiene FS110x42

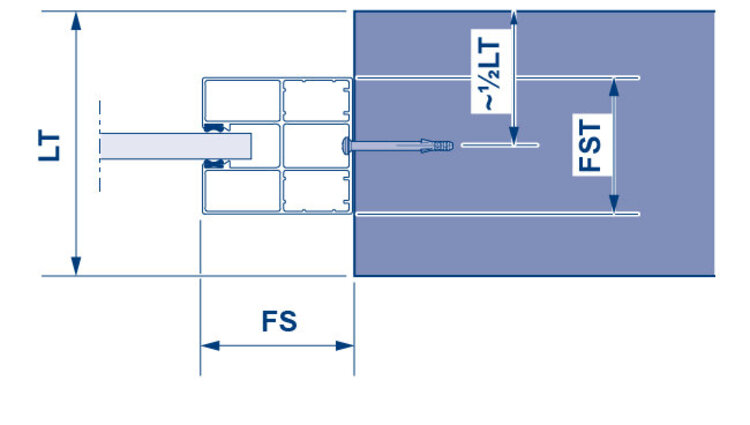

Platzbedarf Führungsschiene FS110x100

Hinweise:
Bei Positionierung des Ballens oberhalb von abgehängten Decken oder anderen Hindernissen muss für die störungsfreie Funktion im Sturzbereich ein Freiraum in der Breite von BMB +120 mm und in der Tiefe von mind. 100 mm (ab Mitte Führungsschiene zur Ballenseite) vorhanden sein.

		FS110x42	FS110x100
Führungsschiene
	FS	110 mm	110 mm
	FST	42 mm	100 mm
Standardausführung
	BMB	960 – 6000 mm	6001 – 7000 mm
	BMH	800 – 3000 mm	3001 – 4500 mm
RC2-Ausführung
	BMB	960 – 4000 mm	4001 – 7000 mm
	BMH	800 – 3000 mm	3001 – 4500 mm
RC3-Ausführung
	BMB	-	960 – 5000 mm
	BMH	-	800 – 4500 mm

		BP20	BP55
Bodenprofil
Standardausführung	BMB	960 – 7000 mm	auf Kundenwunsch
RC2-Ausführung	BMB	960 – 4000 mm	4001 – 7000 mm oder auf Kundenwunsch
RC3-Ausführung	BMB	-	960 – 5000 mm

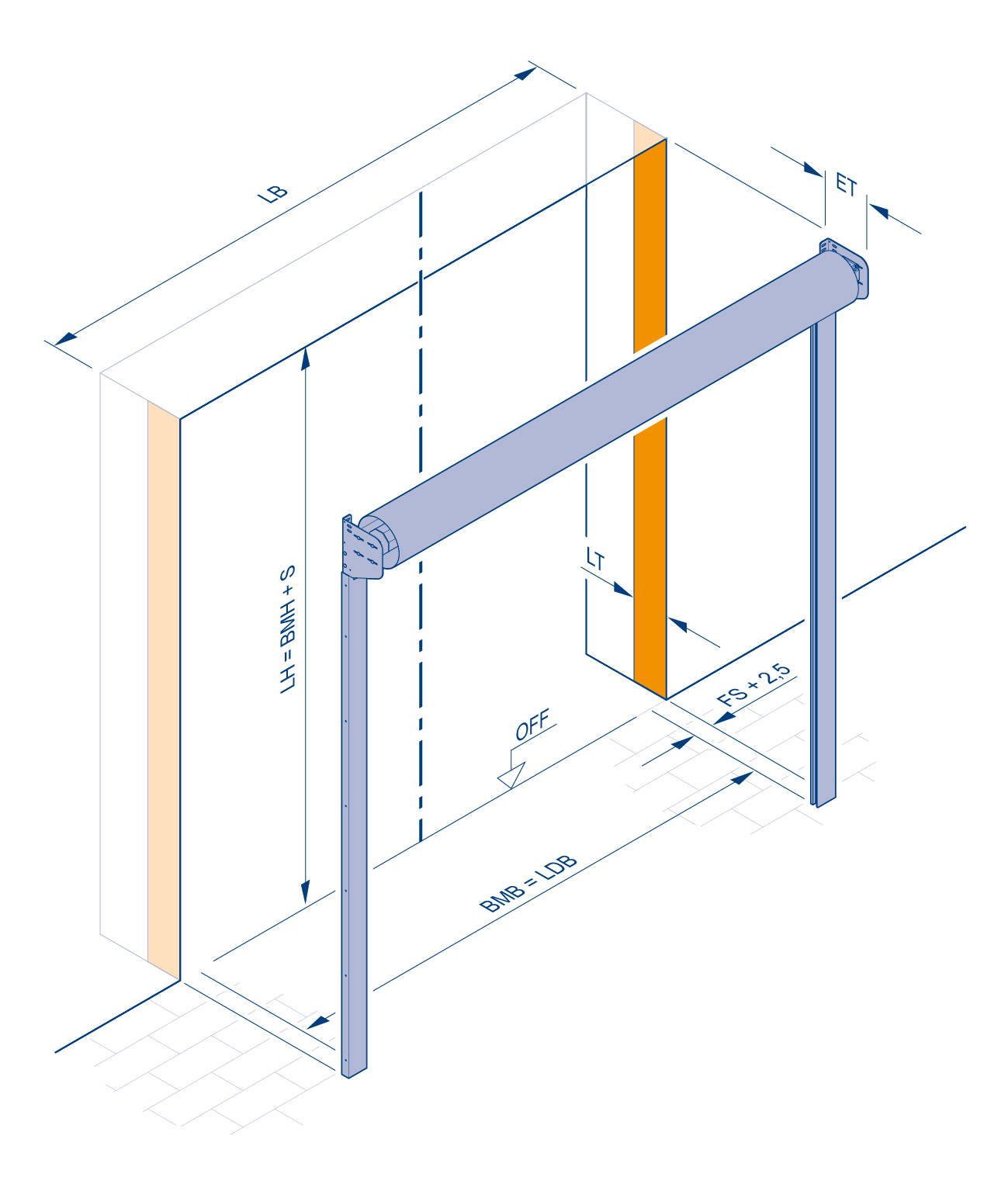

Montage in der Öffnung

Platzbedarf Konsole

Platzbedarf Führungsschiene FS110x42

Platzbedarf Führungsschiene FS110x100

Hinweise:
Bei Positionierung des Ballens oberhalb von abgehängten Decken oder anderen Hindernissen muss für die störungsfreie Funktion im Sturzbereich ein Freiraum in der Breite von BMB +120 mm und in der Tiefe von mind. 100 mm (ab Mitte Führungsschiene zur Ballenseite) vorhanden sein.

Sturzbedarf und Einbautiefe

BMH (Bestellmaß Höhe)	FS (Anschlagbreite Führungsschiene)	ET (Einbautiefe)
4500 mm	406 mm	346 mm
4250 mm	398 mm	330 mm
4000 mm	395 mm	324 mm
3750 mm	395 mm	324 mm
3500 mm	389 mm	320 mm
3250 mm	382 mm	320 mm
3000 mm	382 mm	320 mm
2750 mm	378 mm	320 mm
2500 mm	368 mm	320 mm
2250 mm	366 mm	320 mm
≤ 1500 mm	355 mm	320 mm

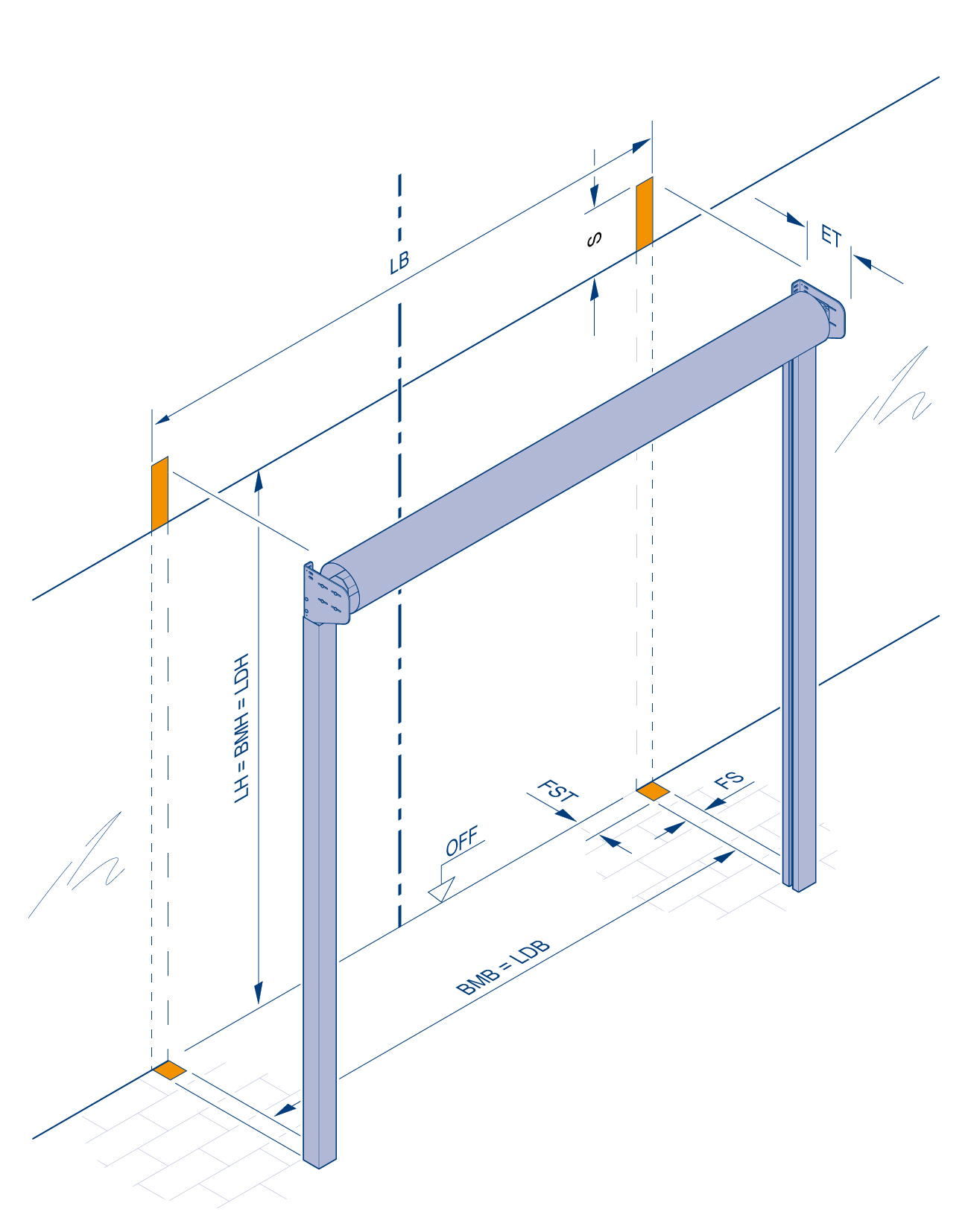

Montage der Konsole am Sturz, freitragende Konstruktion FTK

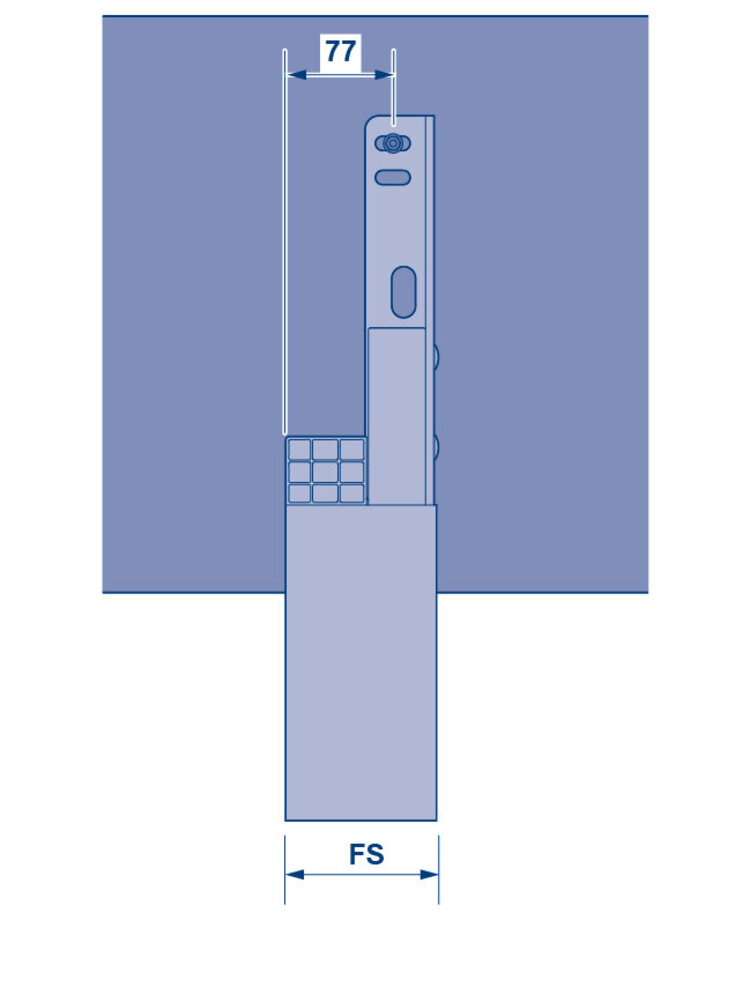

Platzbedarf Konsole am Sturz

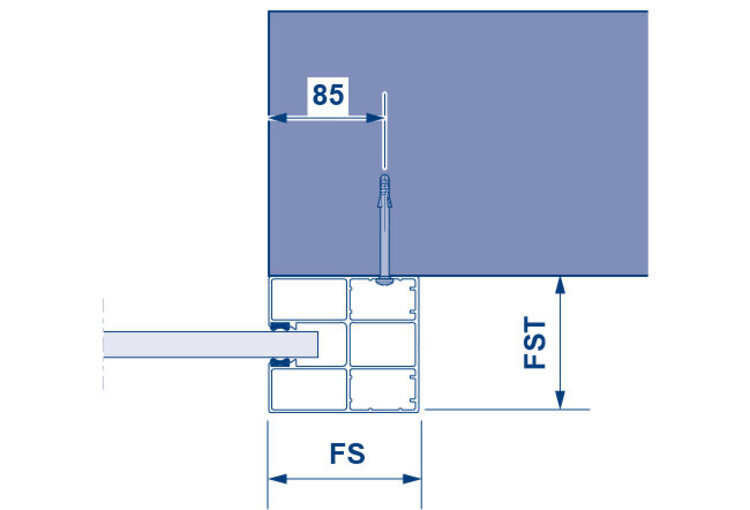

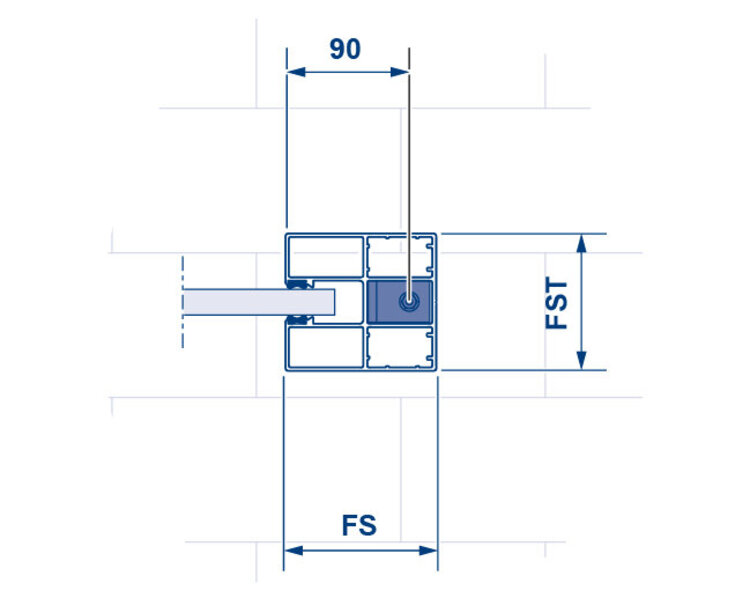

Platzbedarf Führungsschiene FS110x100 am Boden

Hinweis:
Bei Positionierung des Ballens oberhalb von abgehängten Decken oder anderen Hindernissen muss für die störungsfreie Funktion im Sturzbereich ein Freiraum in der Breite von BMB +120 mm und in der Tiefe von mind. 100 mm (ab Mitte Führungsschiene zur Ballenseite) vorhanden sein. Der Anschluss der Führungsschiene an eine nichttragende Wand ist nicht möglich. Aufgrund der Windlastklassen-Einschränkung nicht für den Außenbereich geeignet. Nicht mit RC-Ausführungen kombinierbar.

Sturzbedarf und Einbautiefe BMH (Bestellmaß Höhe)	FS (Anschlagbreite Führungsschiene)	ET (Einbautiefe)
4500 mm	406 mm	346 mm
4250 mm	398 mm	330 mm
4000 mm	395 mm	324 mm
3750 mm	395 mm	324 mm
3500 mm	389 mm	320 mm
3250 mm	382 mm	320 mm
3000 mm	382 mm	320 mm
2750 mm	378 mm	320 mm
2500 mm	368 mm	320 mm
2250 mm	366 mm	320 mm
≤ 1500 mm	355 mm	320 mm

Führungs- schiene	FS 110x100
FS	110 mm
FST	100 mm
freitragende Konstruktion FTK
BMB	960 – 7000 mm
BMH	800 – 4500 mm

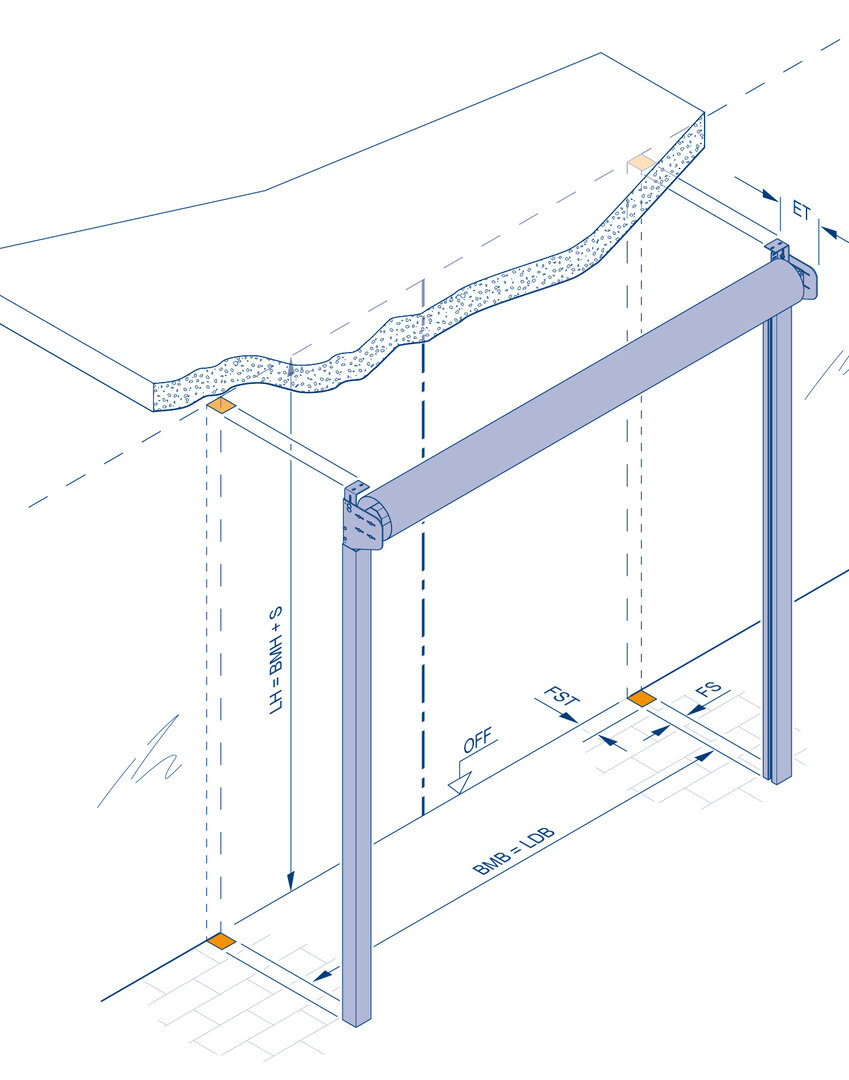

Montage der Konsole an der Decke, freitragende Konstruktion FTK

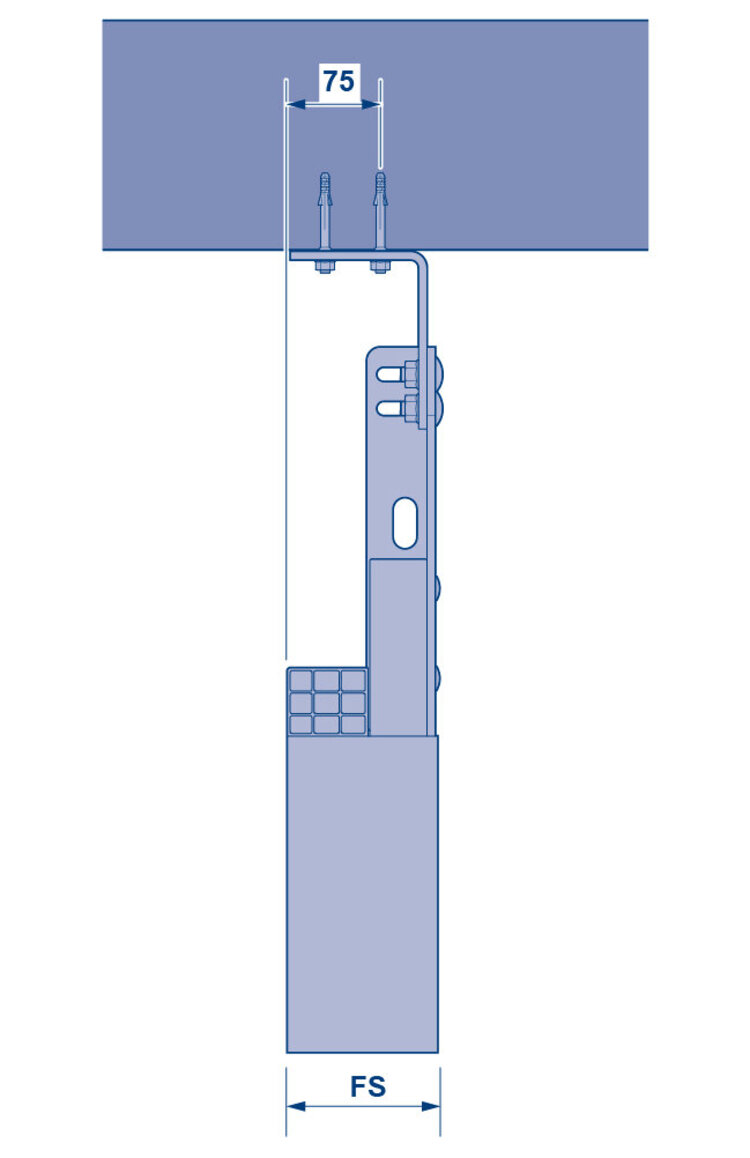

Platzbedarf Konsole an der Decke

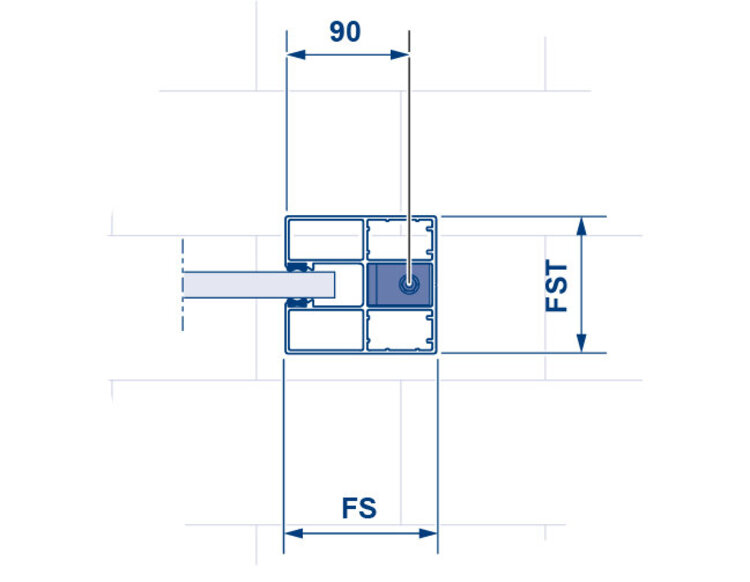

Platzbedarf Führunsschiene FS110x100 am Boden

Hinweis:
Bei Positionierung des Ballens oberhalb von abgehängten Decken oder anderen Hindernissen muss für die störungsfreie Funktion im Sturzbereich ein Freiraum in der Breite von BMB +120 mm und in der Tiefe von mind. 100 mm (ab Mitte Führungsschiene zur Ballenseite) vorhanden sein. Der Anschluss der Führungsschiene an eine nichttragende Wand ist nicht möglich. Eine Montage auf Holz ist nicht möglich. Aufgrund der Windlastklassen-Einschränkung nicht für den Außenbereich geeignet. Nicht mit RC-Ausführungen kombinierbar.
