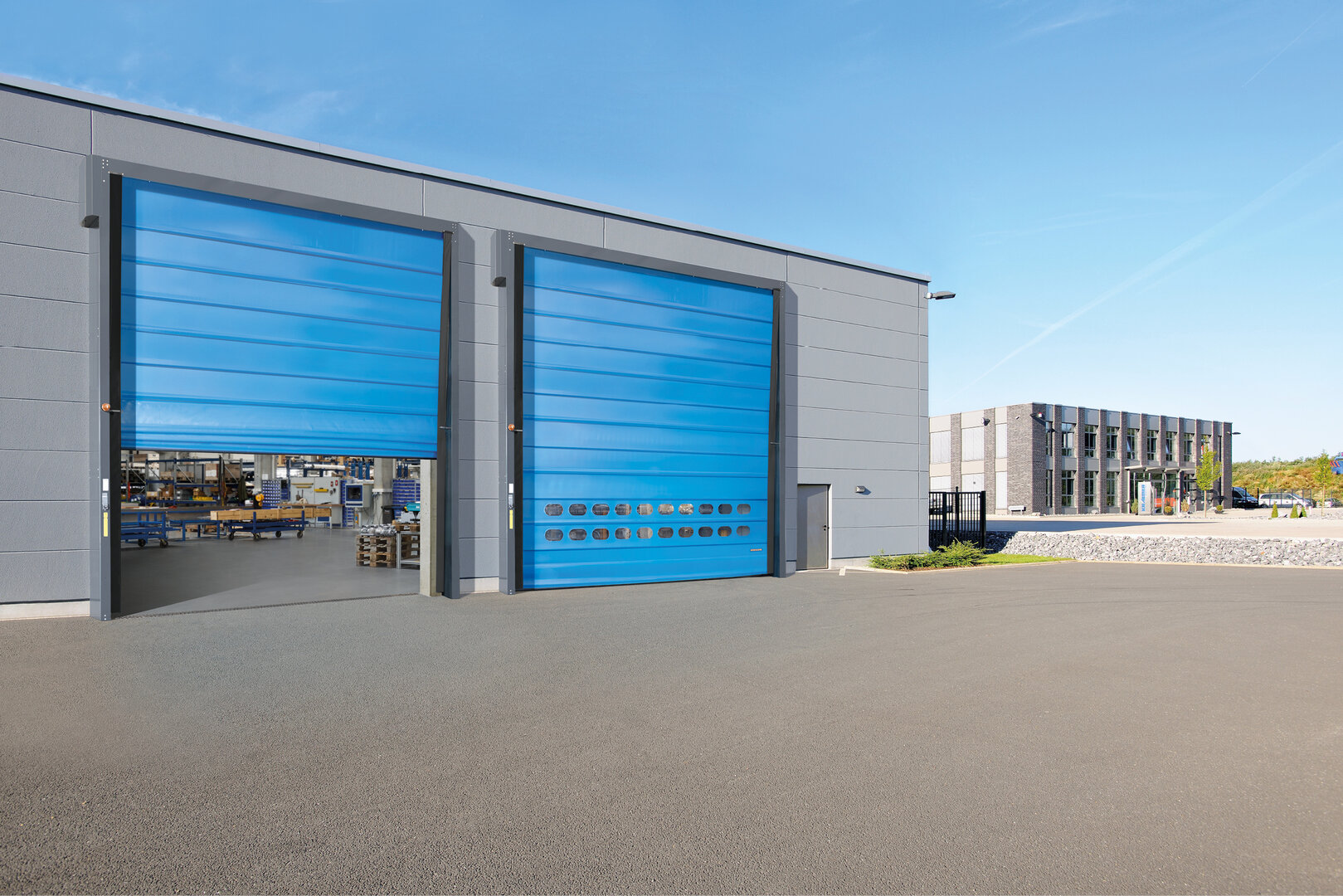

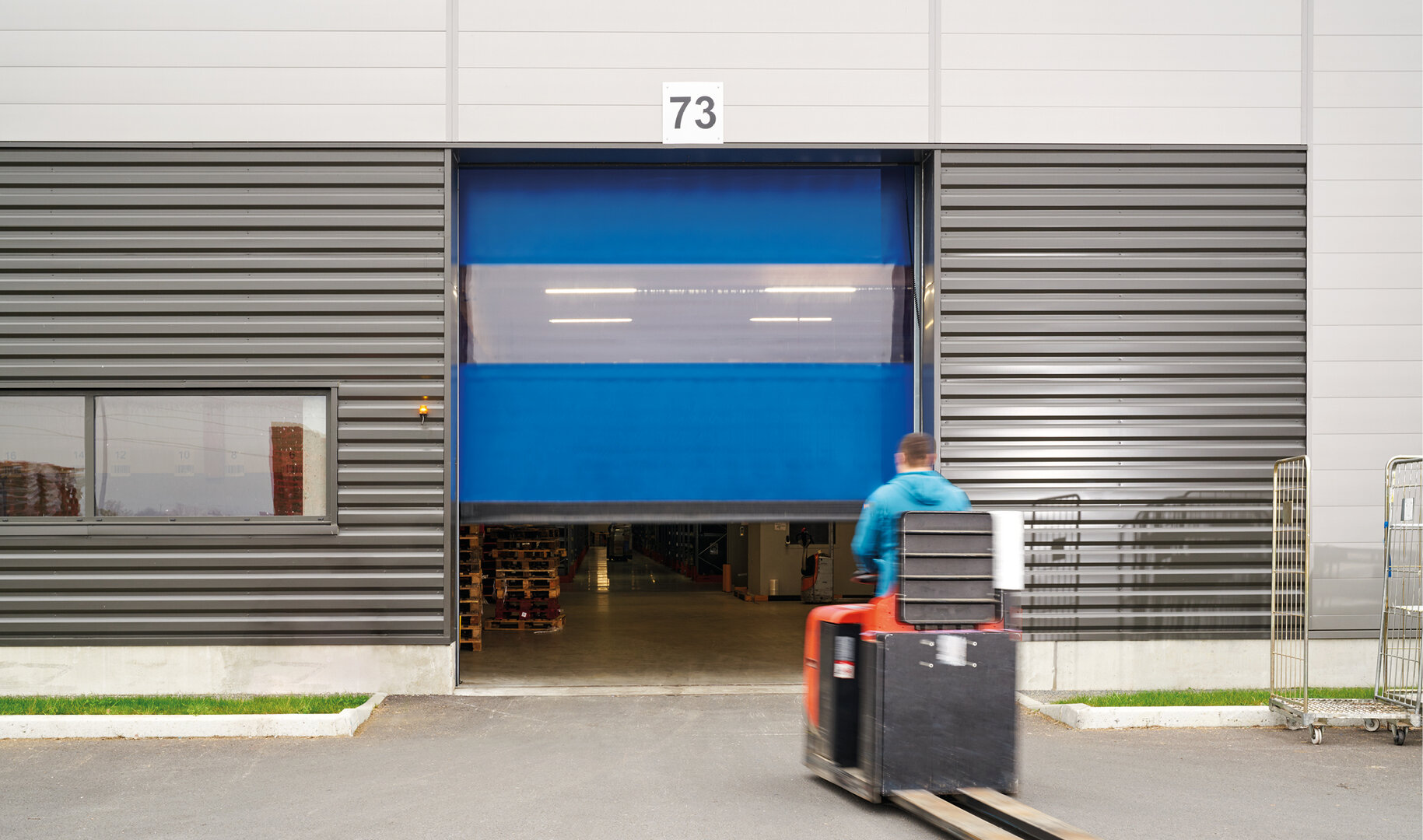

Schnelllauftore

• Hohe Öffnungs- und Schließgeschwindigkeit
  Für optimierte Materialflüsse, kürzere Wartezeiten und gesteigerte Produktivität.
• Energieeffizienz durch zuverlässige Abdichtung
  Reduzierter Wärmeverlust und ein konstantes Raumklima, ideal für Lager- und Produktionsbereiche.
• Maximale Sicherheit
  Flexible Torbehänge mit integrierten Sicherheitsmechanismen schützen Personal und Maschinen.
• Robuste Bauweise
  Langlebige Materialien, widerstandsfähig gegen Windlasten, Stöße und intensive Nutzung.
• Vielseitige Einsatzmöglichkeiten
  Geeignet für Innen- und Außenbereiche, anpassbar an individuelle bauliche Gegebenheiten.
• Geringer Wartungsaufwand
  Durch selbsteinlaufende Führungssysteme und einfache Handhabung.

• Zipper-Technologie für eine nahezu hermetische Abdichtung
• Transparente Sichtstreifen für bessere Durchsicht und mehr Sicherheit
• Intelligente Steuerungssysteme mit variablen Programmierungen
• Energieeffiziente Antriebe mit hoher Lebensdauer
• Optional: Crash-System für automatische Wiedereinführung des Behangs nach Kollisionen

• Industrie & Produktion – schnelle Taktzeiten, konstante Temperaturen
• Logistik & Lager – reibungslose Transportwege, reduzierte Stillstandzeiten
• Handel & Lebensmittelbranche – hygienische und effiziente Trennung von Bereichen
• Automobil- und Hightech-Sektor – sichere und saubere Arbeitsumgebungen

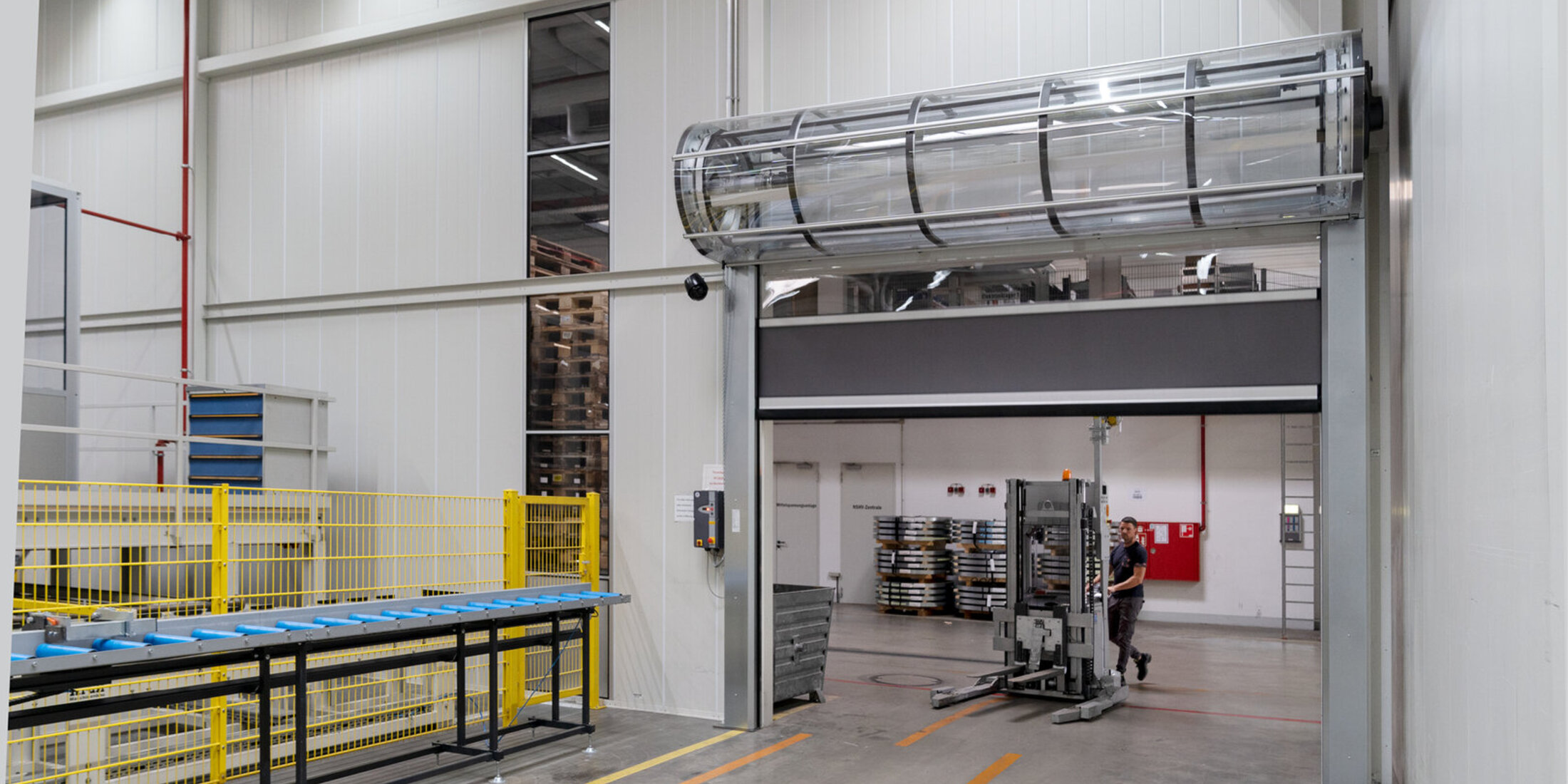

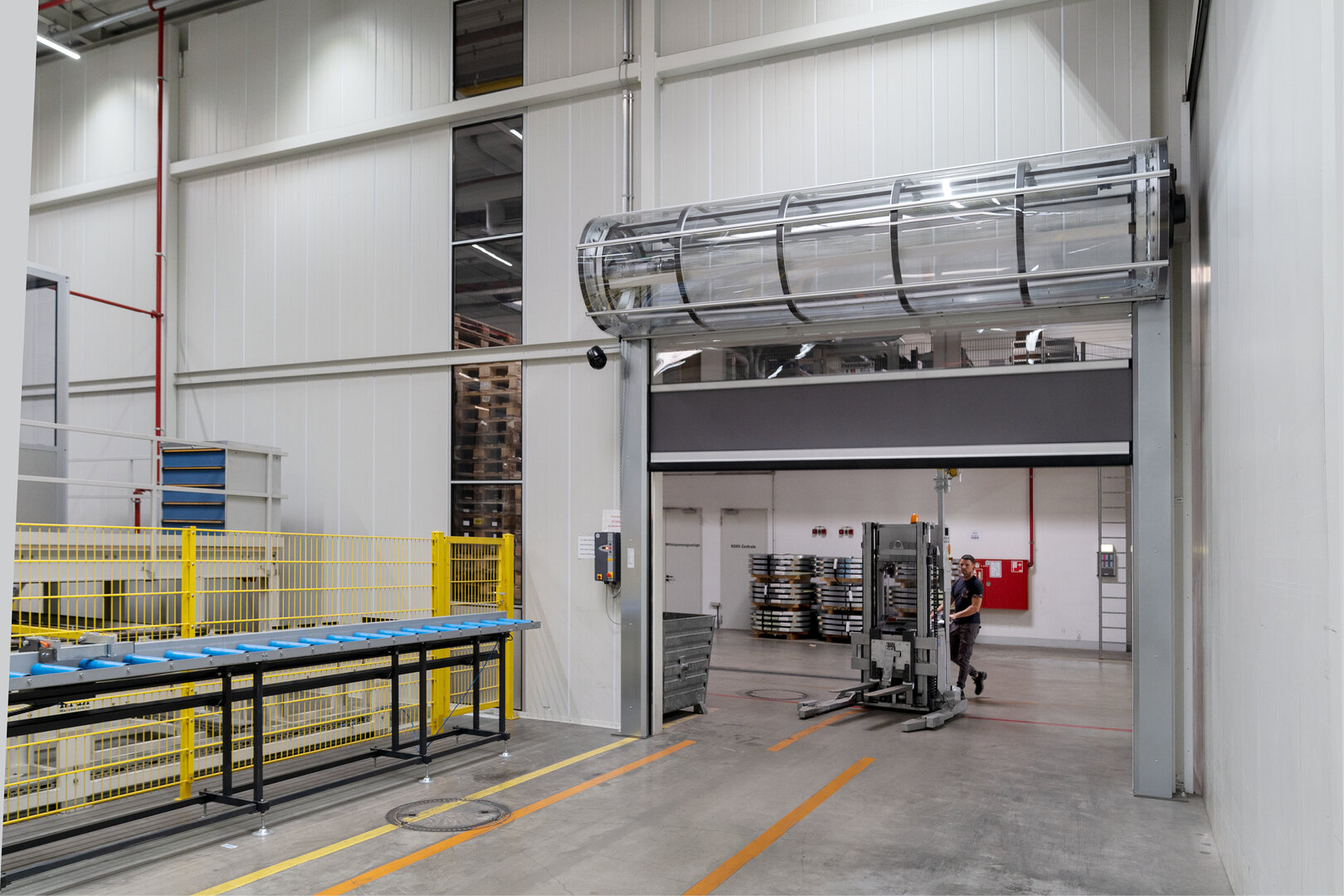

• Rekordgeschwindigkeit
  HS 5040 TurboLux S öffnet mit über 4,0 m/s – für maximale Zeitersparnis und optimierte Logistikprozesse.

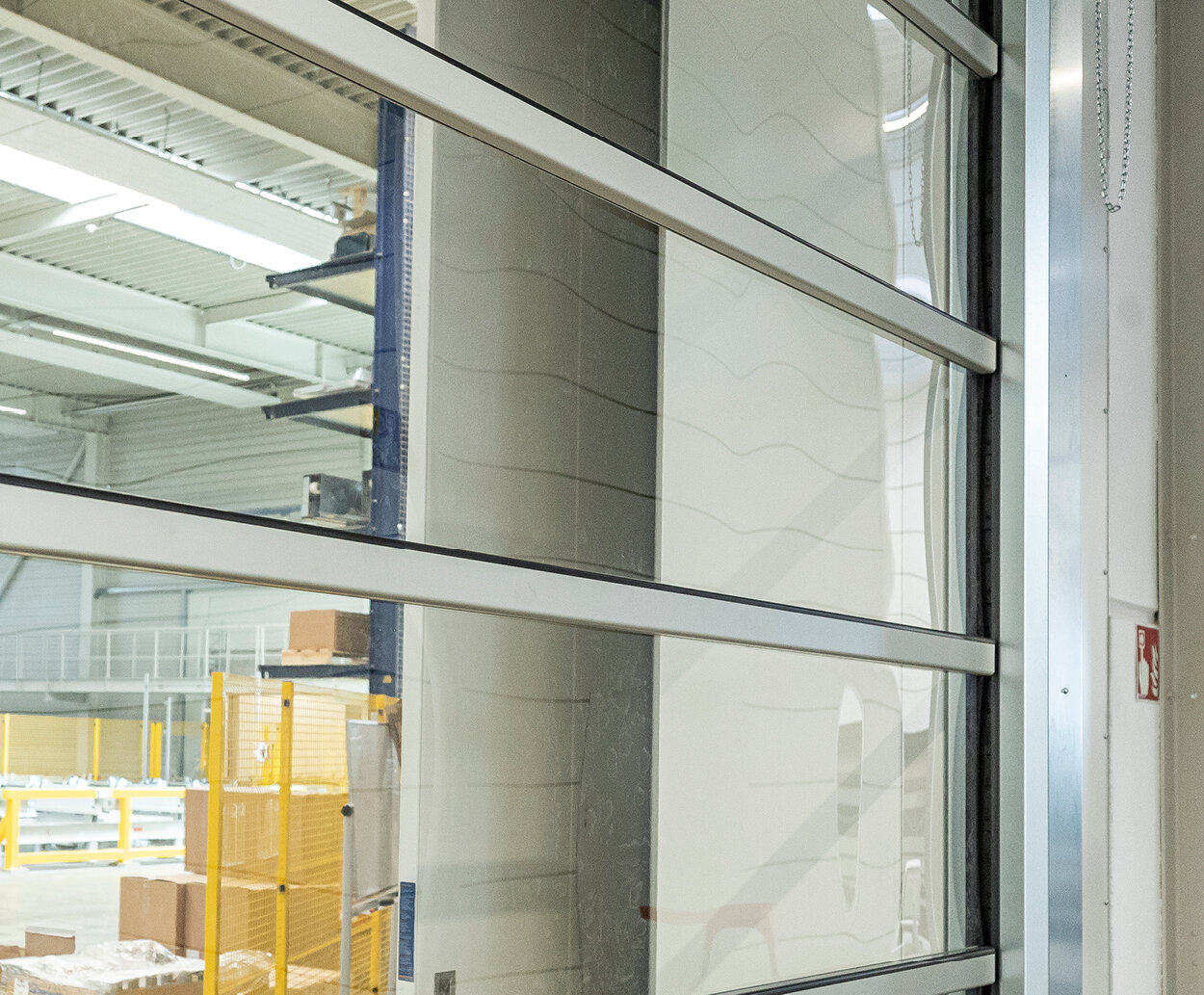

• Maximale Transparenz
  Ca. 90 % transparente Polycarbonatsektionen schaffen eine helle Arbeitsumgebung und gute Sichtverhältnisse.
• Robuste Konstruktion
  Schlagfeste Polycarbonatsektionen, ideal für den intensiven Industrieeinsatz.
• Wartungsarm und langlebig
  HS 5040 TurboLux mit Gegengewichten statt Federn – nahezu verschleißfrei, deutlich geringere Instandhaltungskosten.

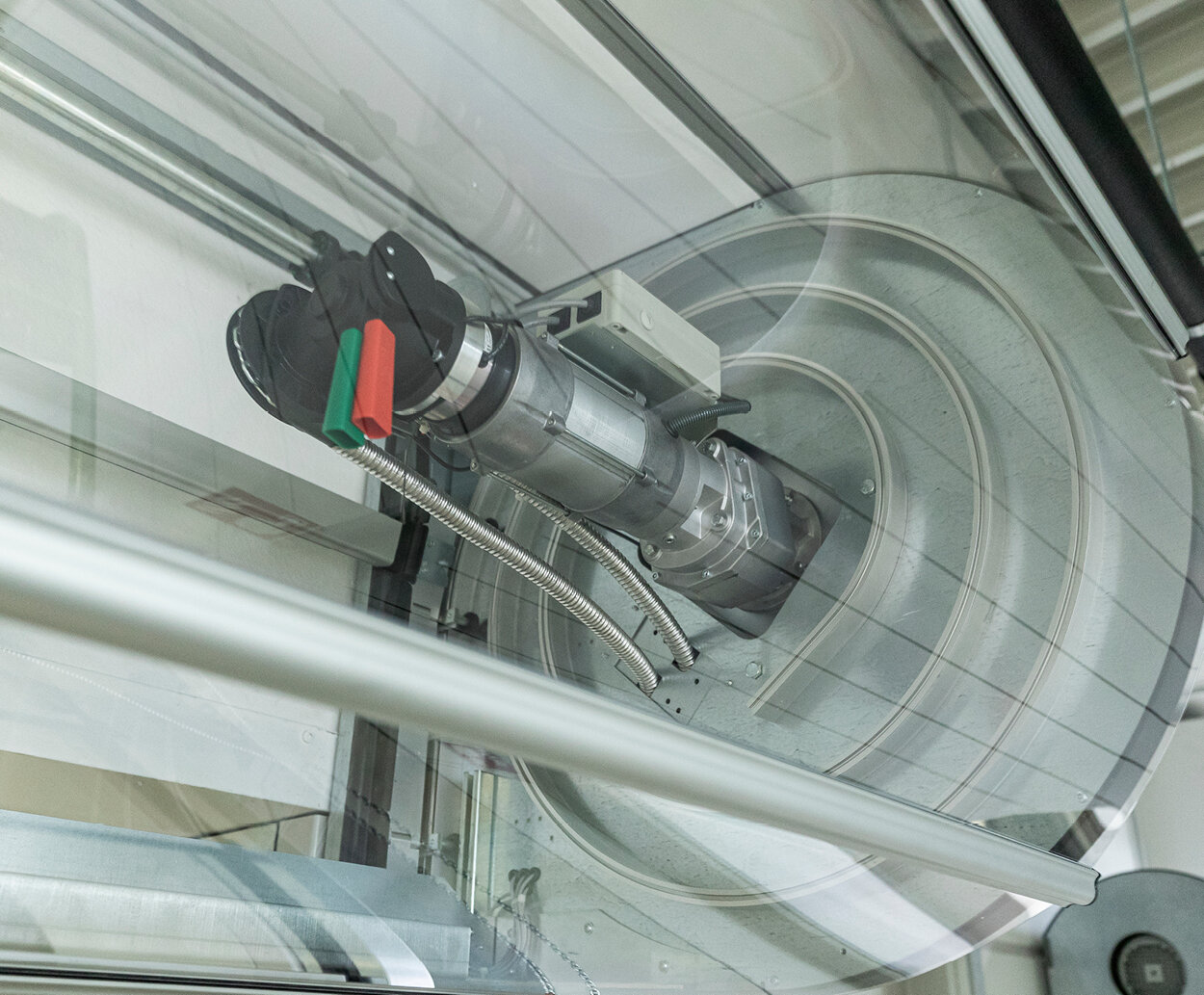

• Platzsparende Bauweise
  Schlanke Seitenteile (nur 275 mm) und innenliegender, leistungsstarker Antrieb.
• Hohe Sicherheit

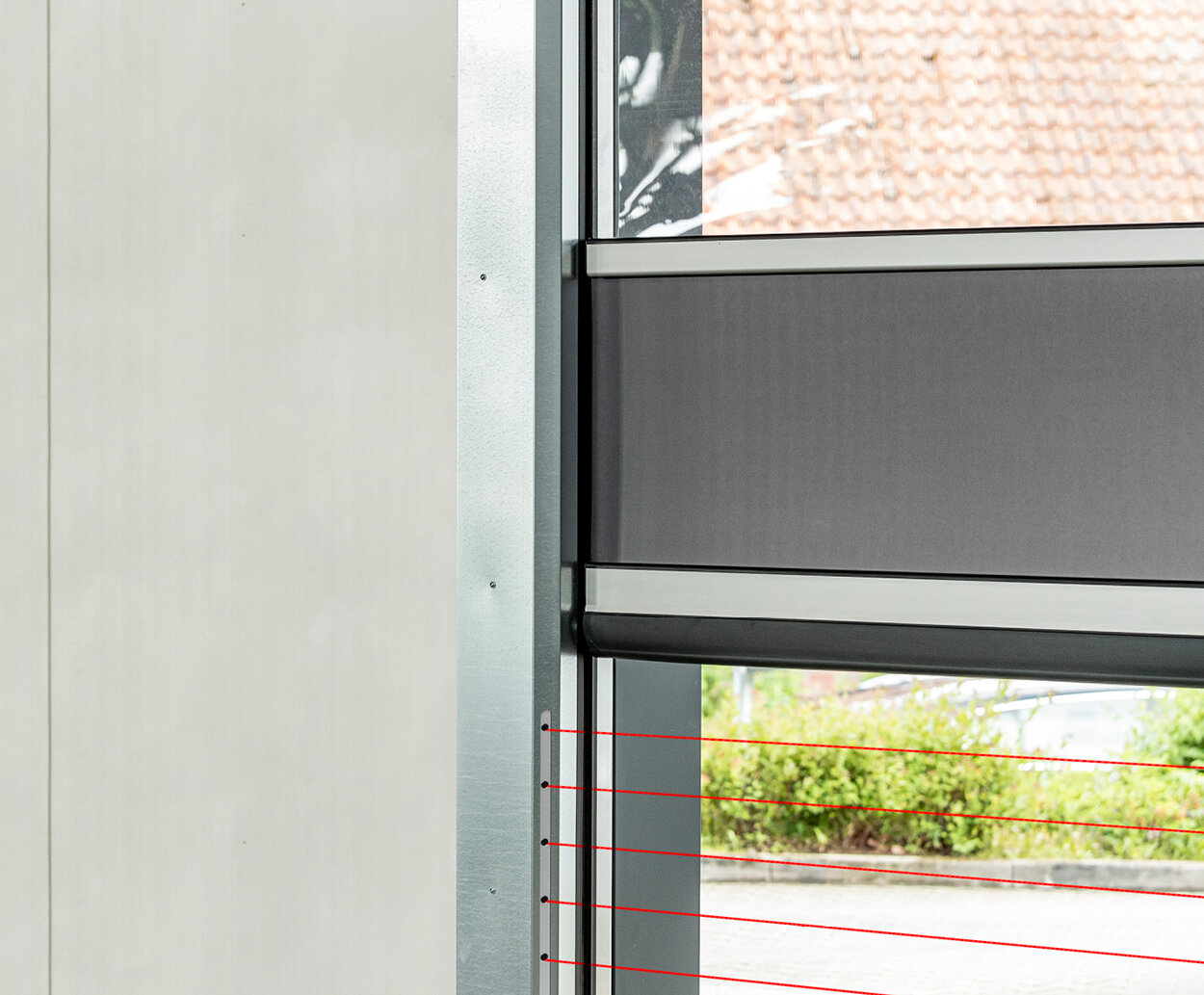

  Integriertes Sicherheitslichtgitter mit Not-Stopp-/Soft-Stopp-Funktion überwacht bis 2500 mm Höhe und stoppt bei Hindernissen zuverlässig.
• Attraktive Details

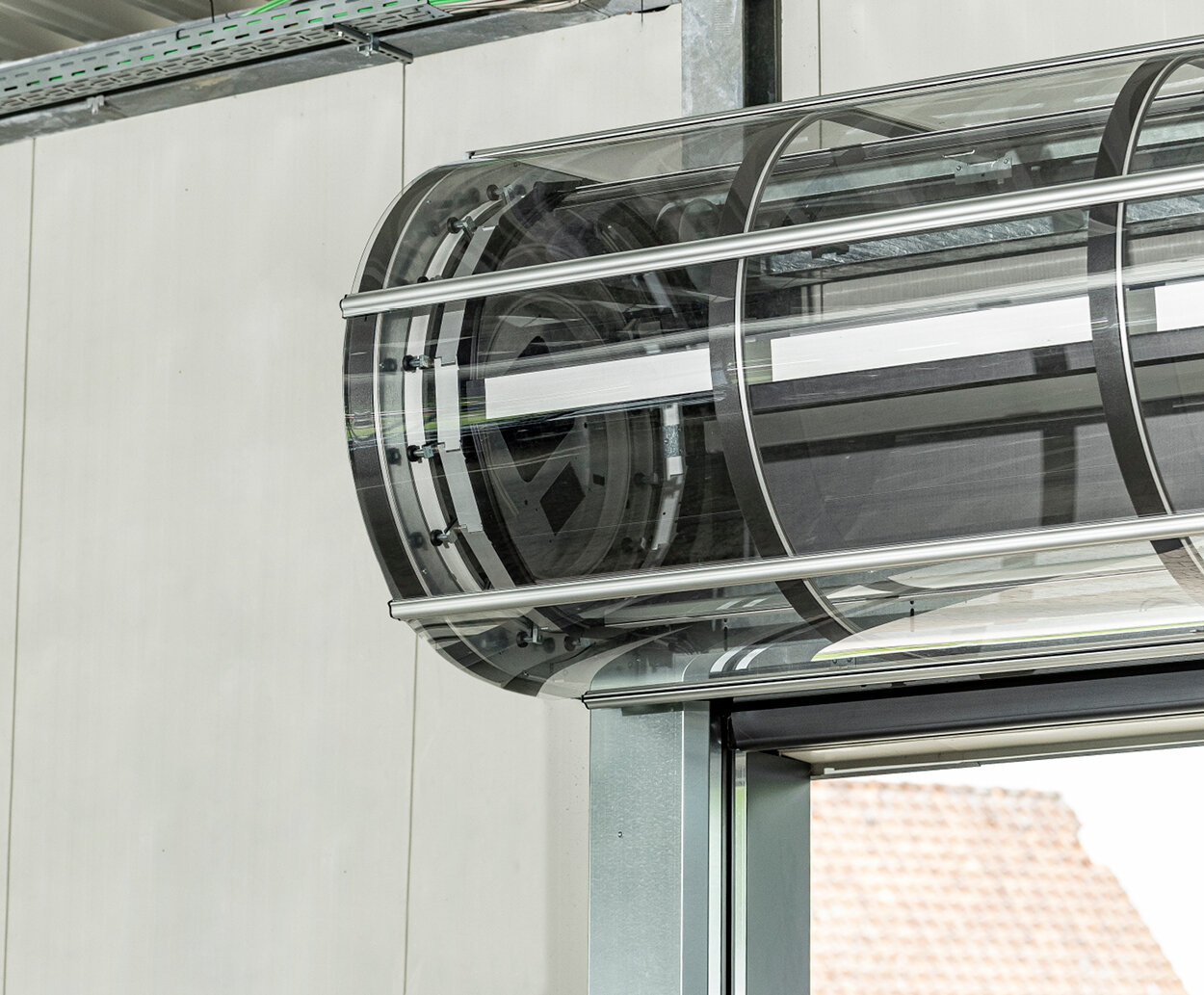

  Einzigartige transparente Wellenverkleidung schützt den Antrieb vor Verschmutzung und sorgt für ein modernes Erscheinungsbild.

• Logistikzentren und Warenlager – schnelle Taktzeiten, geringere Wartezeiten.
• Produktionshallen – sichere Transportwege und energieeffiziente Abläufe.
• Industrieunternehmen – zuverlässiger Betrieb auch unter hoher Beanspruchung.

• Hohe Wärmedämmung

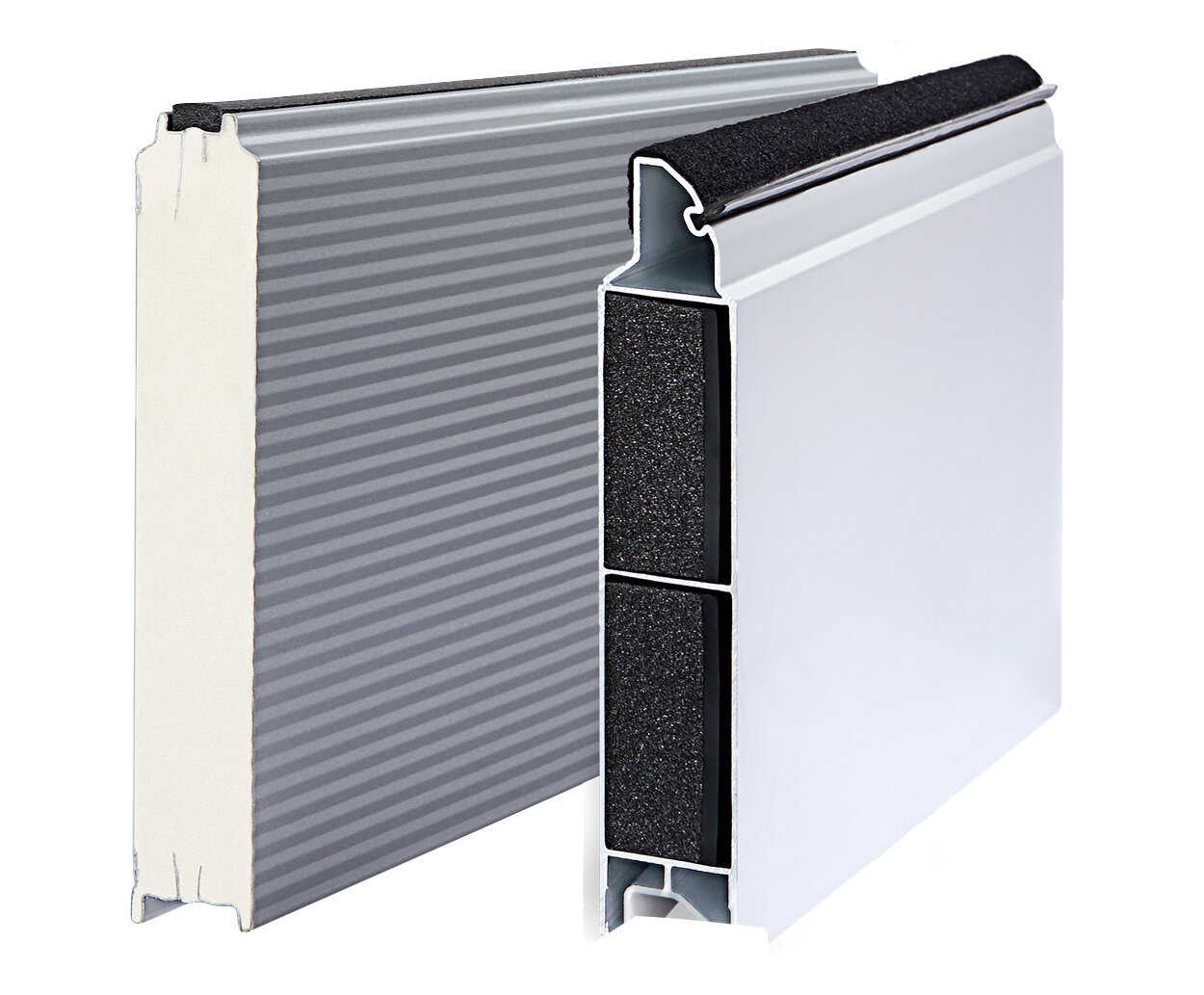

  42 mm starke, PU-ausgeschäumte Stahl-Lamellen mit einem U-Wert von bis zu 1,04 W/(m²·K).
• Serienmäßige Sicherheit
  RC2-geprüfte Ausführungen nach DIN/TS 18194 für erhöhten Einbruchschutz.
• Flexible Einbaulösungen

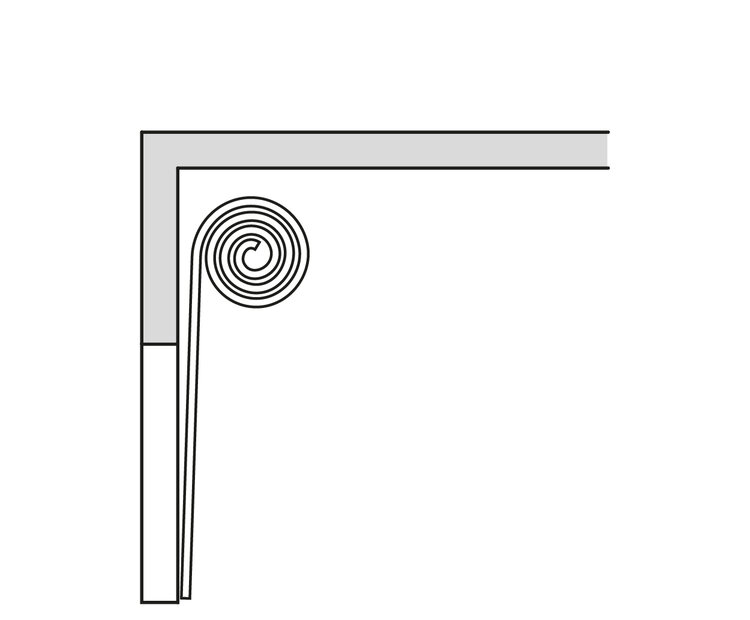

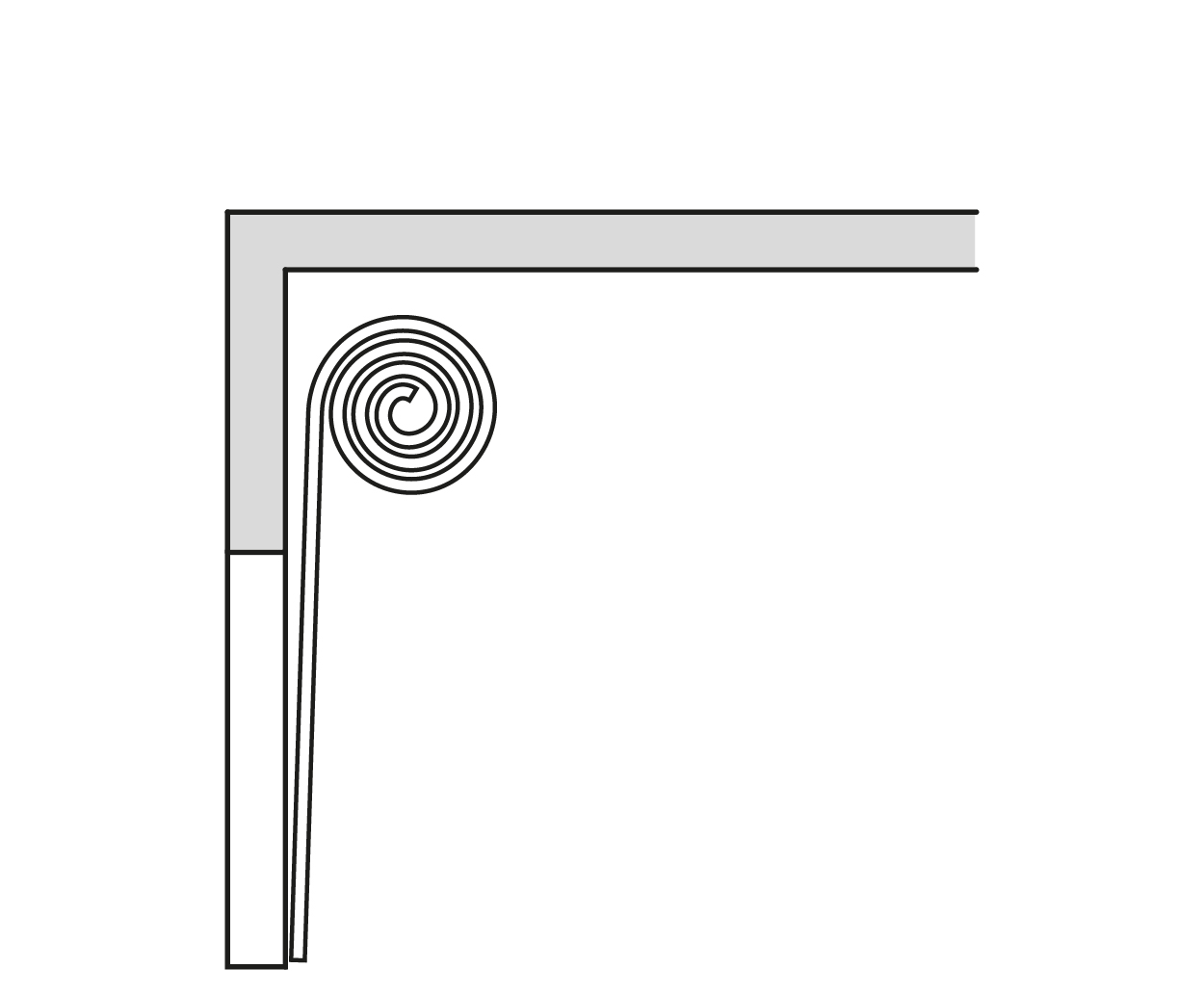

  • Spiralbeschlag: berührungsloses Führen der Lamellen in Spiralkonsolen.

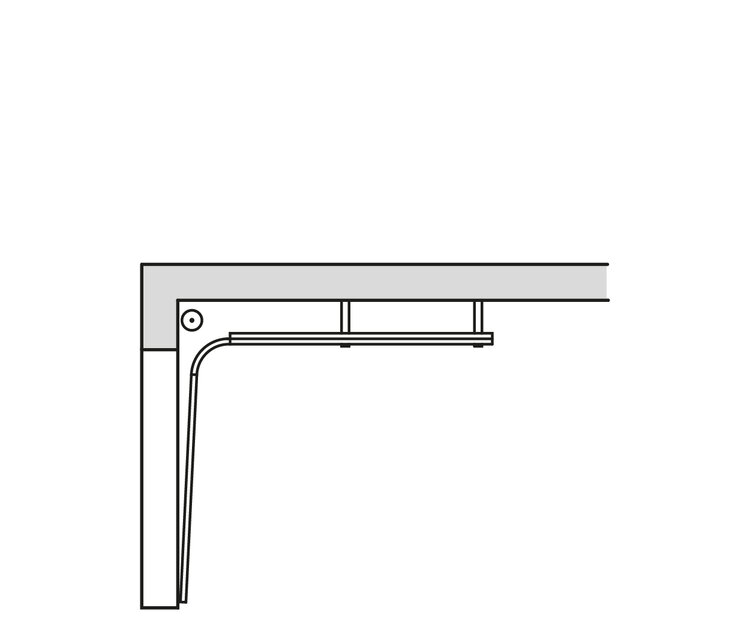

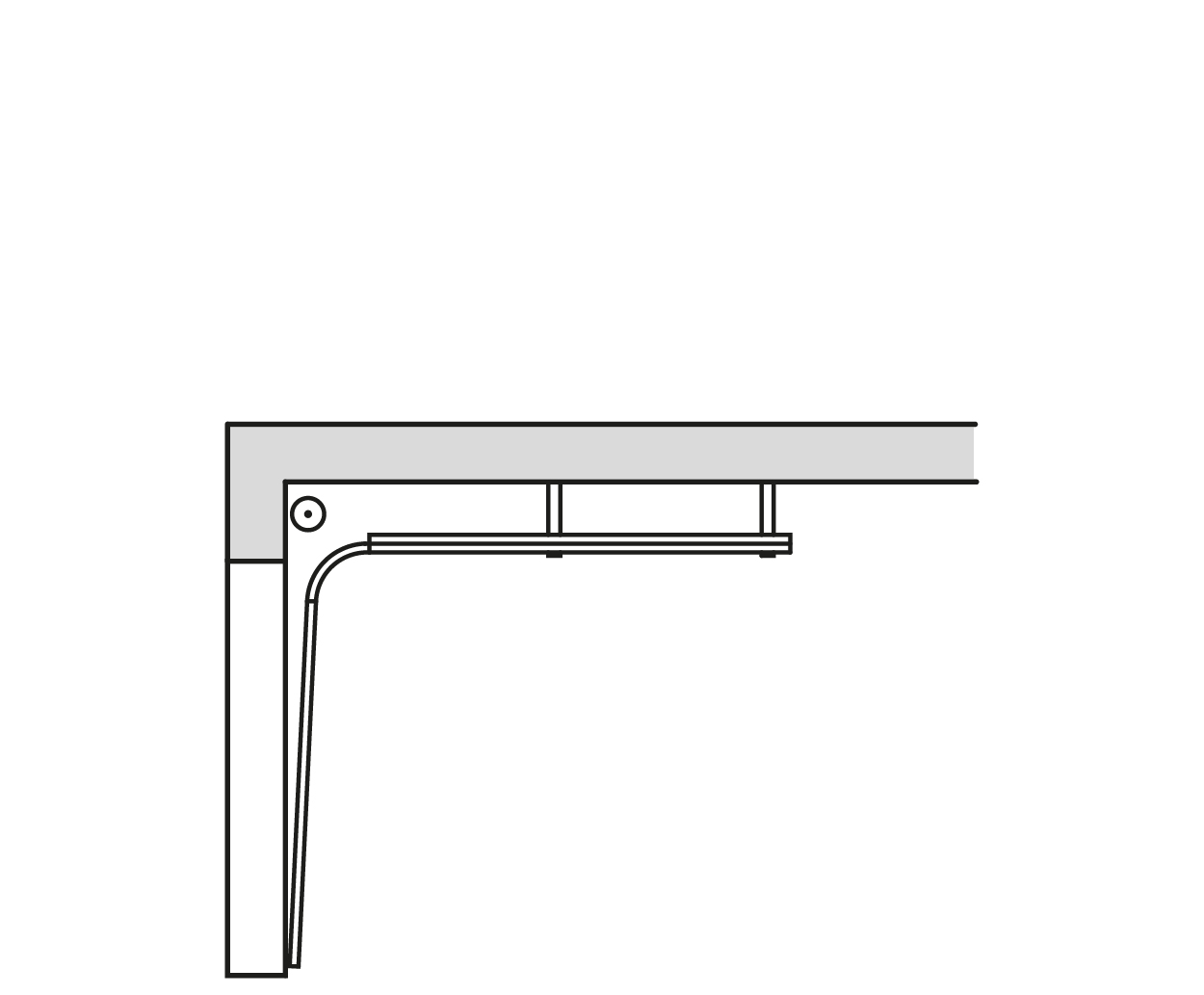

  • N-Beschlag: platzsparend bei geringem Sturzbedarf (nur 480 mm).

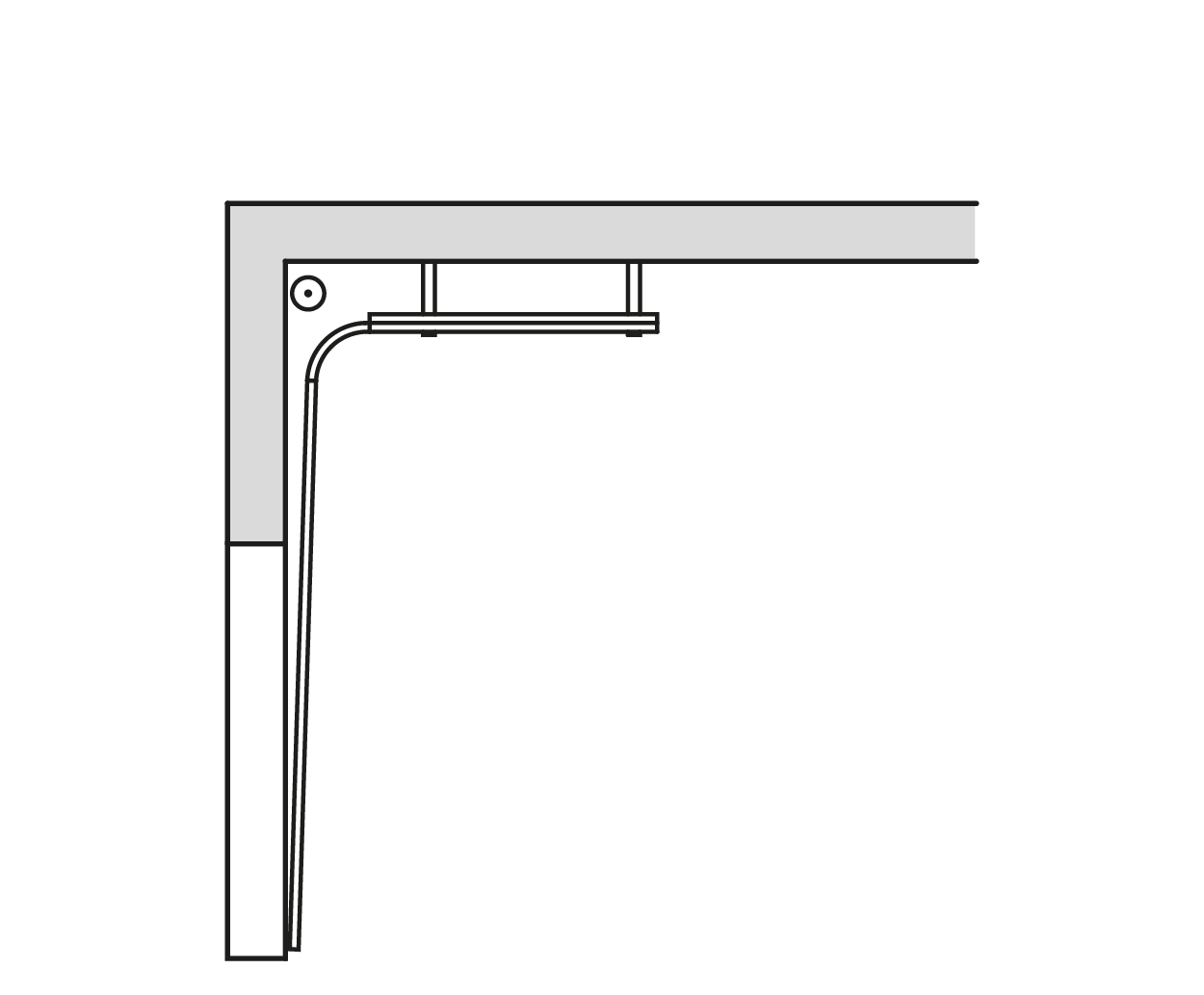

  • H-Beschlag: flexibel für Einbausituationen über Leitungen oder Kranbahnen.

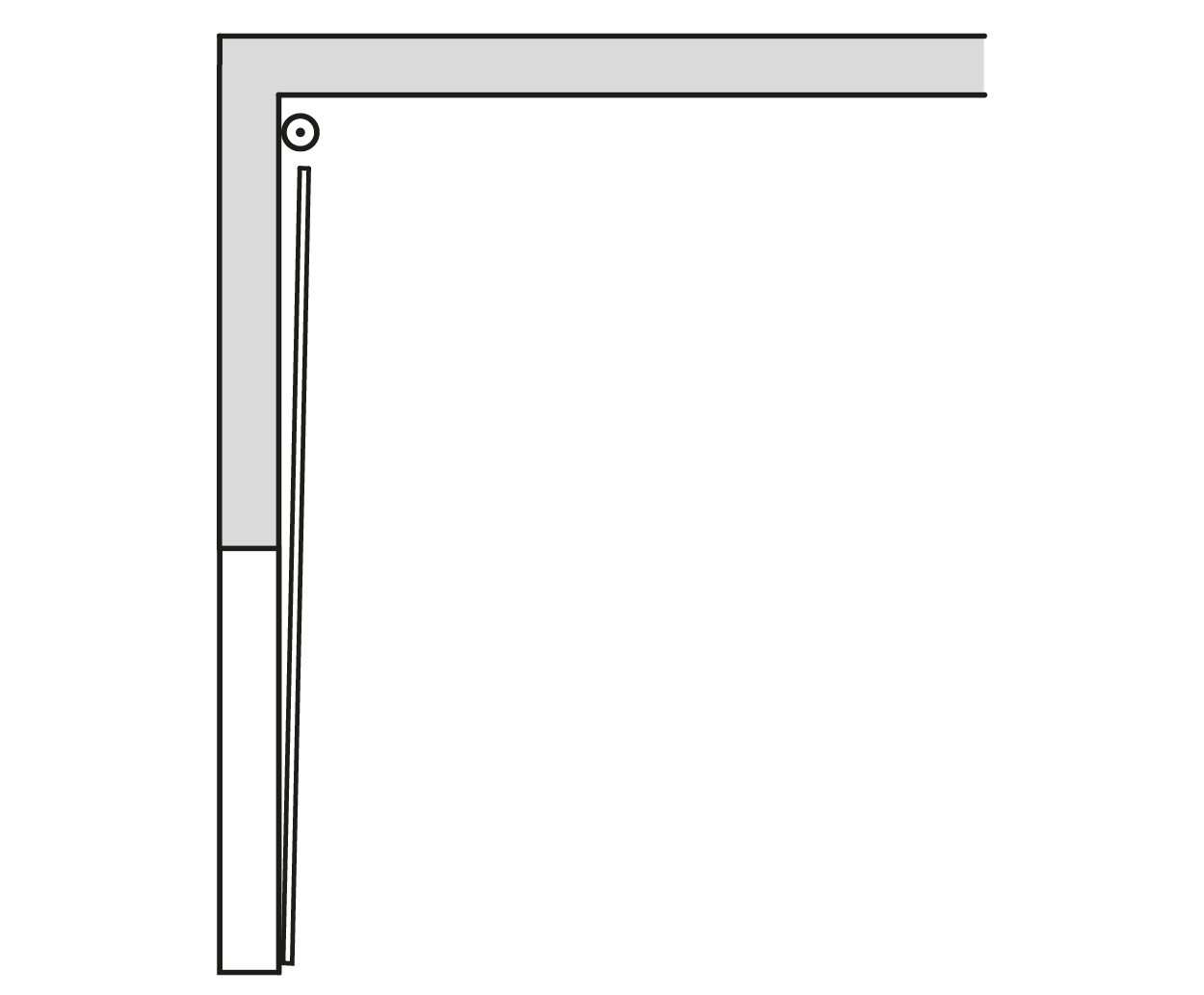

  • V-Beschlag: besonders leise und verschleißfrei durch vertikale Führung an der Hallenwand.
• Geringer Wartungsaufwand
  Varianten mit Gegengewicht statt Federn reduzieren Verschleiß und Instandhaltungskosten.
• Optionale Duratec-Verglasung
  Kratzfeste Oberflächen, auch bei starker Beanspruchung in der Industrie.
• Schallschutzvarianten
  Acoustic-Ausführungen mit Aluminium-Hohlprofilen für Schalldämmung bis 31 dB.

• Produktions- und Industriehallen
• Logistikzentren mit hohen Taktzeiten
• Bereiche mit besonderen Anforderungen an Schallschutz oder Einbruchhemmung
• Gebäude mit engen Platzverhältnissen und individuellen Einbausituationen

• HS 7030 PU 42 – RC2-Sicherheitsausstattung, geringer Wartungsaufwand.
• HS 5012 PU 42 S – kompakte Lösung für enge Platzverhältnisse.
• HS 5015 PU N 42 – ideal bei geringem Sturzbedarf.
• HS 5015 PU H 42 – für spezielle Einbausituationen.
• HS 6015 PU V 42 – besonders leiser, verschleißfreier Torlauf.
• HS 7030 Acoustic / HS 5015 Acoustic H / HS 6015 Acoustic V – für erhöhte Schallschutzanforderungen.

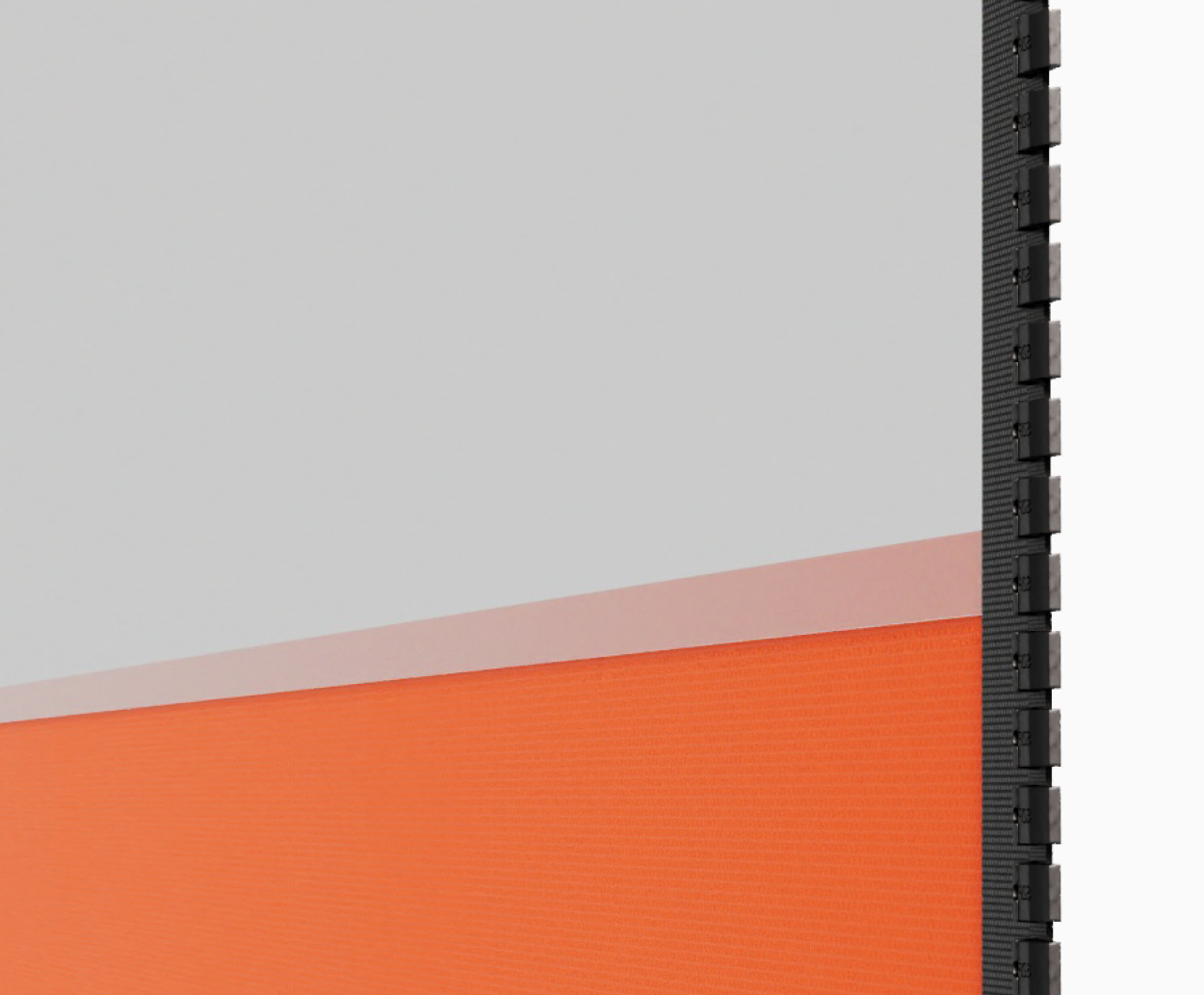

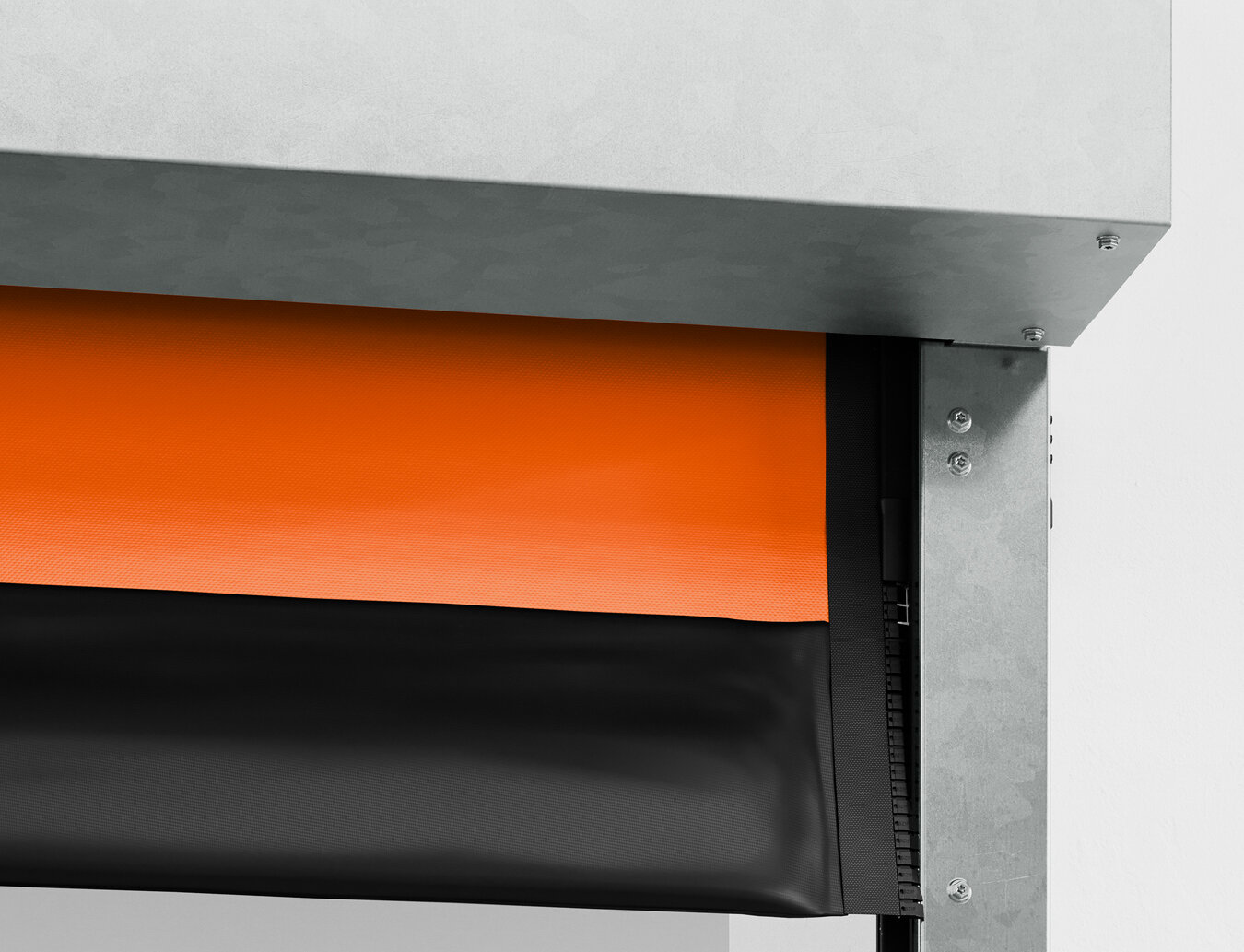

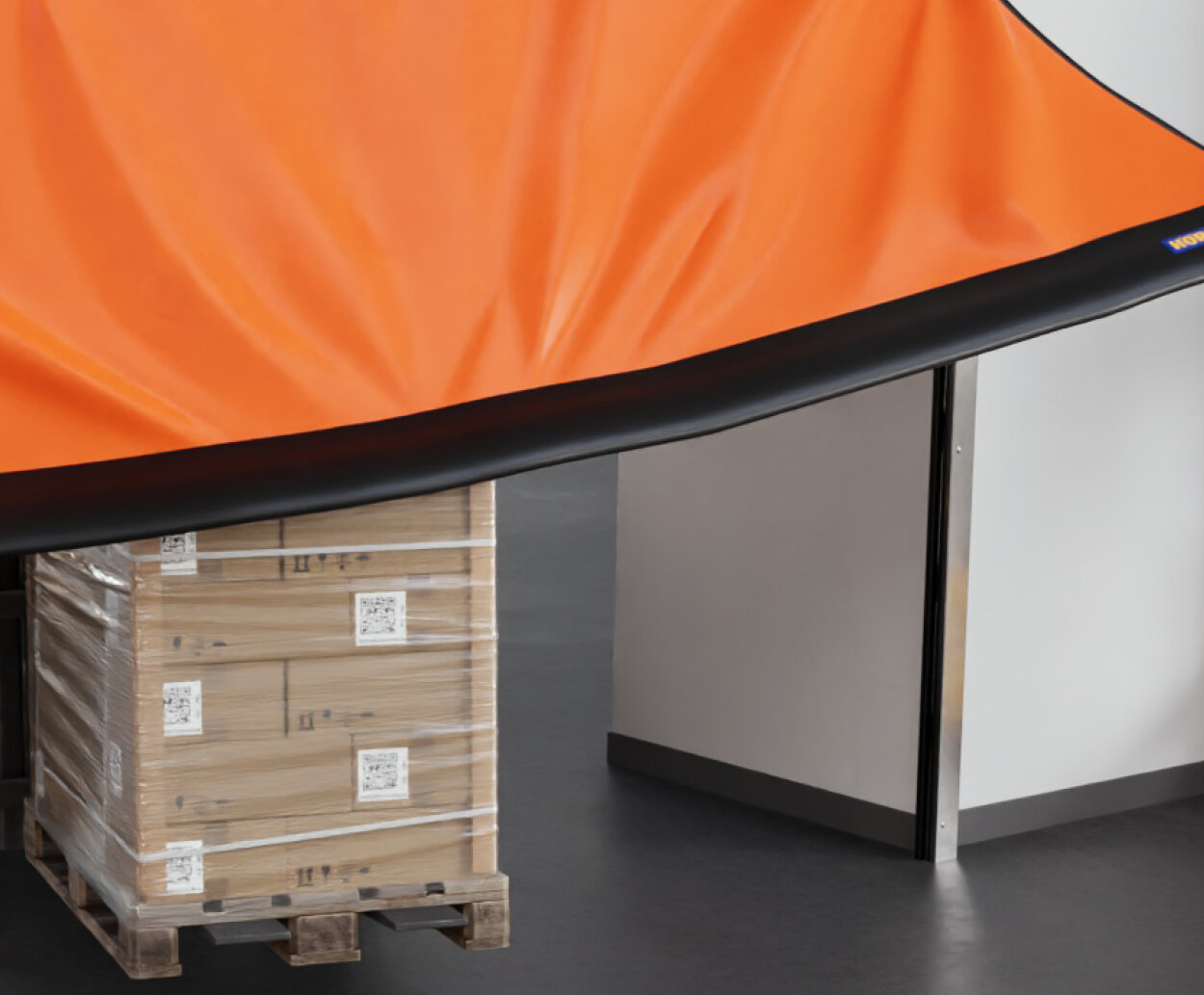

• Zipper-Technologie

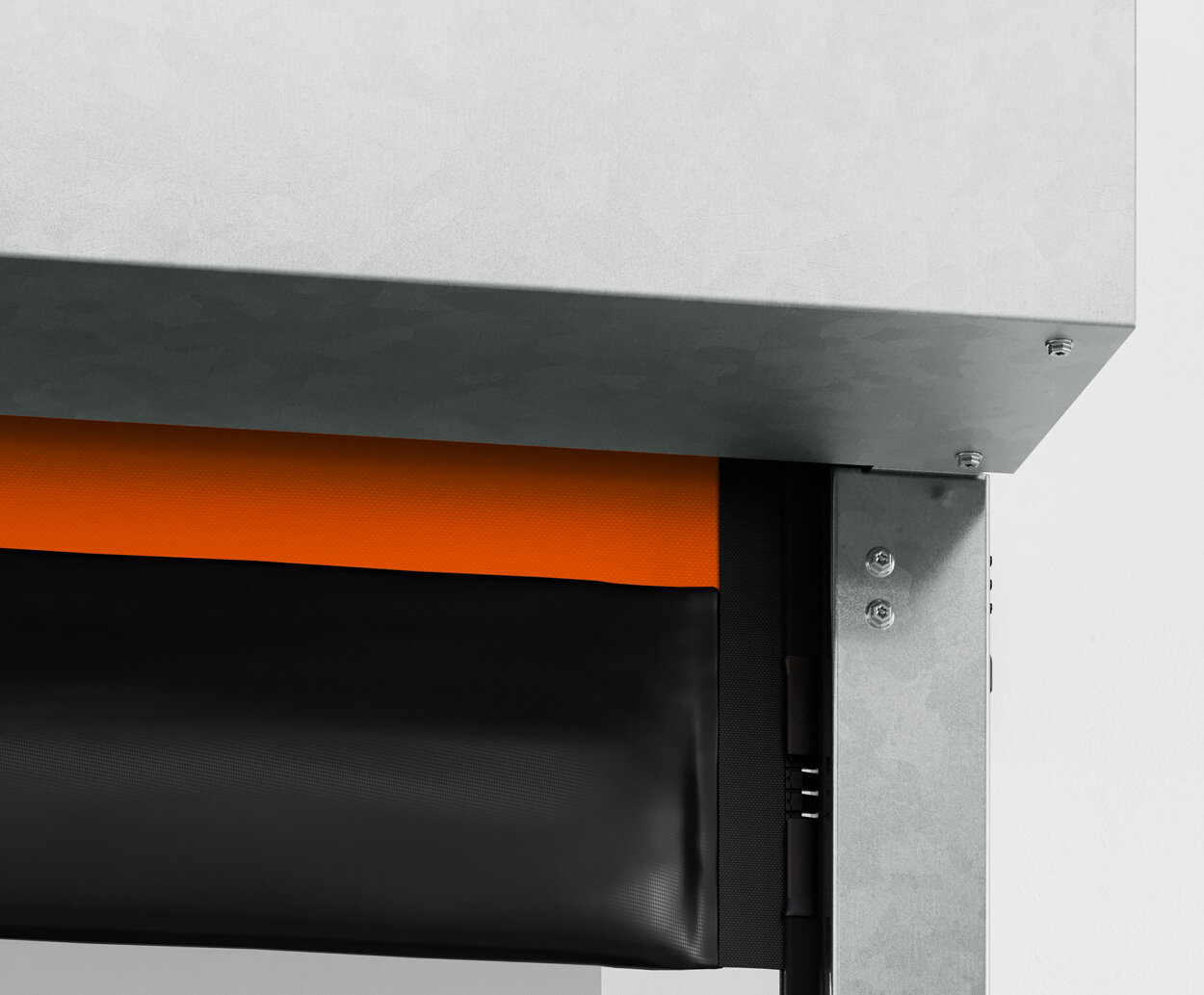

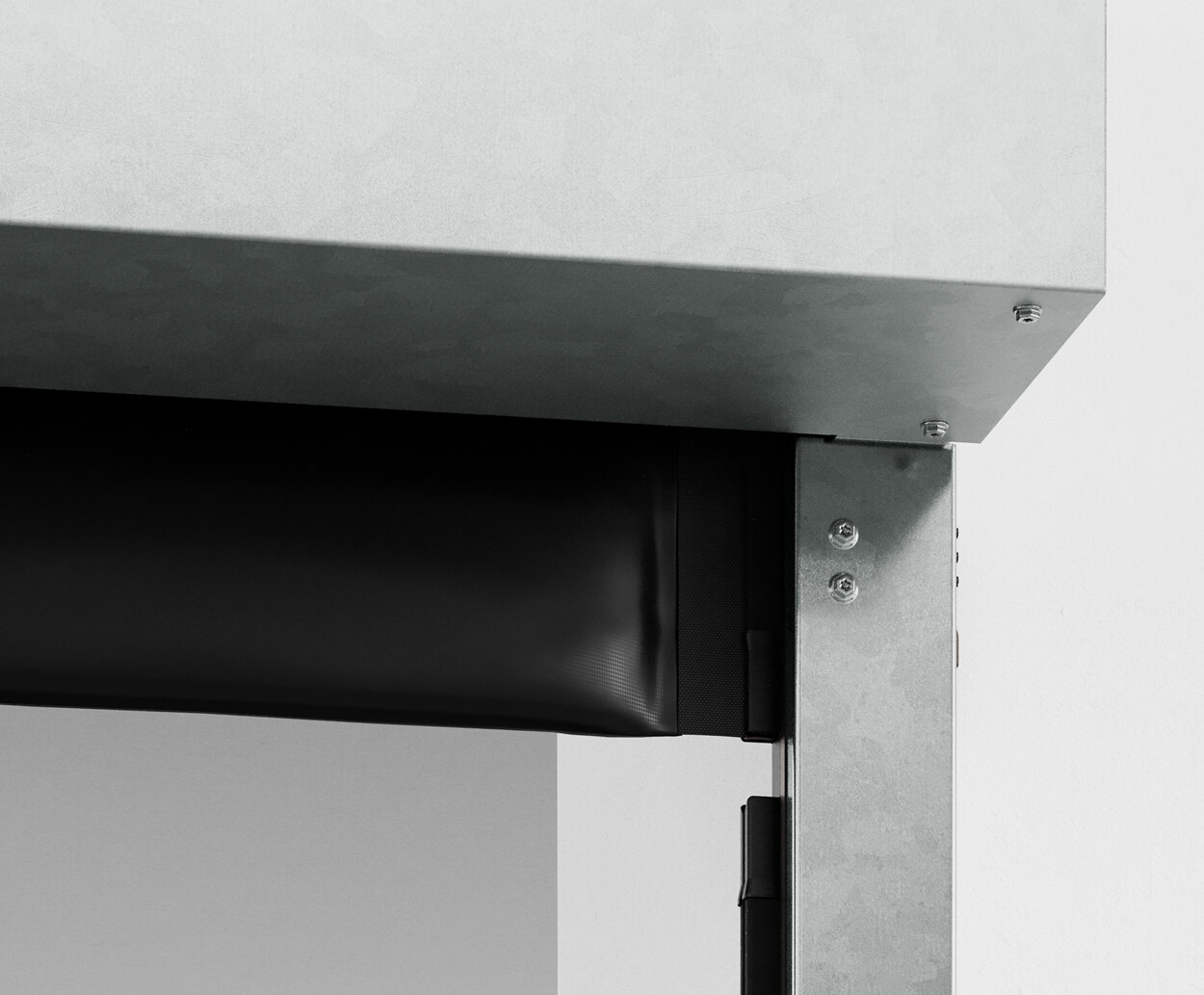

  Hohe Behangstabilität und beidseitige Wiedereinfädelung nach einem Crash.
• Wartungsarm und langlebig
  Kunststoff-Gleitschienen mit Reißverschluss-System – reduziert Verschleiß und senkt die Servicekosten
• Hohe Dichtheit
  Besonders dicht dank der innovativen Gleitschienenkonstruktion.
• Robuste Seitenteile
  Schmale, verzinkte Stahlkonstruktion mit wartungsfreien Kunststoff-Gleitschienen.
• Flexibel einsetzbar
  Für Innen- und Außenbereiche geeignet, Windlastklasse 3.
• Mehr Sicherheit
  Großes serienmäßiges Sichtfenster sowie integriertes Sicherheitslichtgitter.
• Optisch anpassbar
  Optional mit hochwertiger Farbbeschichtung in RAL nach Wahl erhältlich.

• Größe: bis 5000 × 5000 mm
• Öffnungsgeschwindigkeit: bis 2,0 m/s
• Schließgeschwindigkeit: ca. 1,0 m/s
• Behang: PVC, 0,9 mm stark, Sichtfenster 2,0 mm
• Temperaturbereich: +5 °C bis +40 °C
• Bodenprofil: flexibles Unterteil

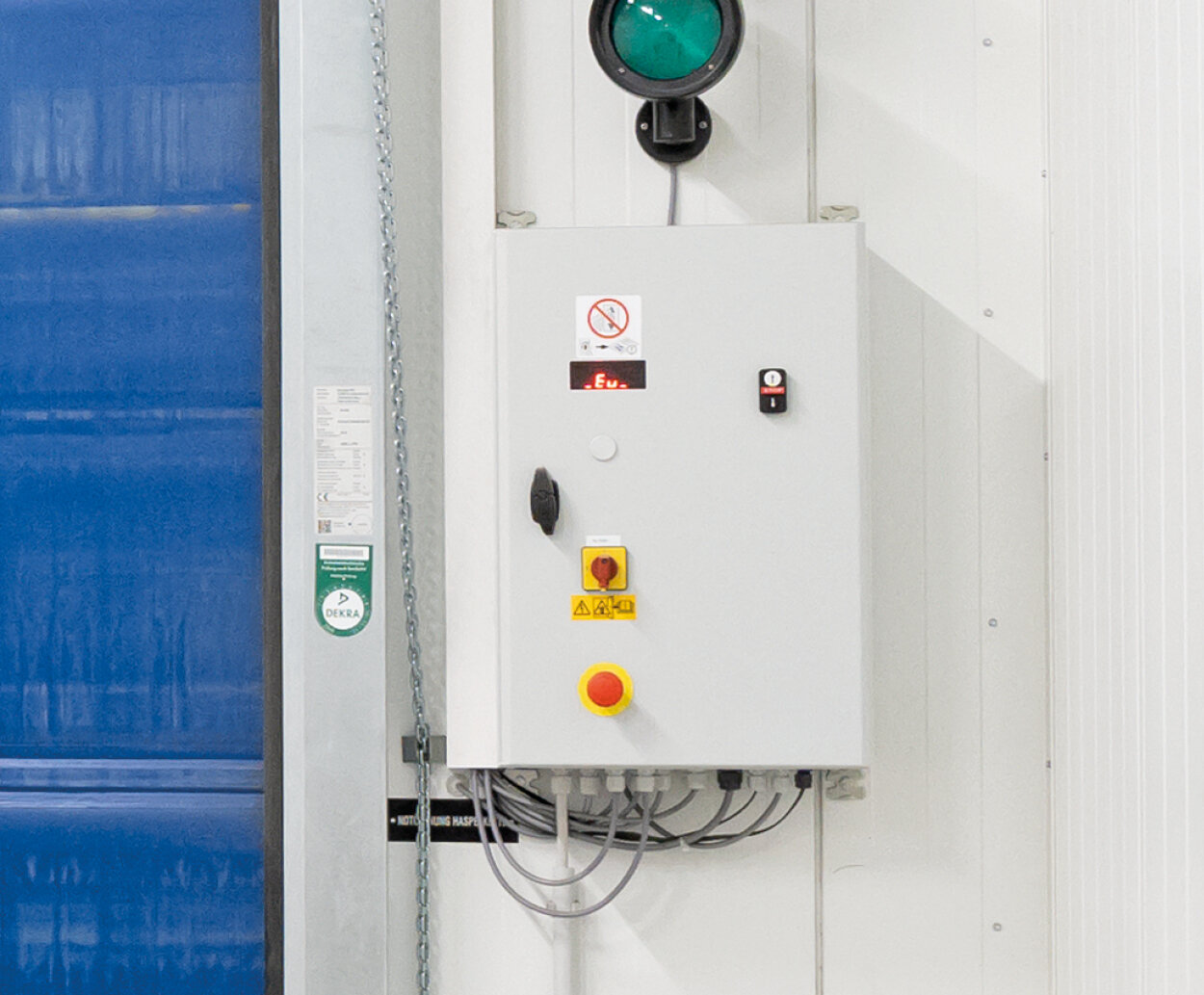

• Steuerung: Standard BK FU Z, optional BK 150 FUE-1
• Notöffnung: Service-Adapter, optional automatische Öffnung bei Stromausfall

• Industrie & Produktion – sichere Trennung von Arbeitsbereichen.
• Logistik & Lager – robuste Lösung für hohe Frequentierung.
• Handel & Gewerbe – schnelle und zuverlässige Torlösung für Ein- und Ausgänge.

• Einsatz im Innen- und Außenbereich – geeignet für vielfältige Anwendungen.
• Hohe Windlastbeständigkeit – stabilisierende Federstahlwindsicherungen und robuste Führungssysteme.
• Schnelle Öffnungs- und Schließgeschwindigkeiten – bis zu 3,0 m/s beim Öffnen (modellabhängig).
• Sicherheit inklusive – serienmäßige Lichtgitter mit Not-Stopp-/Soft-Stopp-Funktion.
• Flexible Behangvarianten – transparenter Behang, optional farbiges Gewebe oder mit Sichtfenstern.
• Individuelle Größen – für Toröffnungen bis 10 m Breite und 7 m Höhe.
• Wartungsfreundlich – SoftEdge- oder Aluminium-Bodenprofile sorgen für langlebigen und sicheren Betrieb.

• Ideal für den Außenbereich, da Anfahrschäden meist folgenlos bleiben.
• Federstahlwindsicherung schützt zuverlässig vor Sog- und Windlasten.
• Optional mit Fliegenschutzbehang.

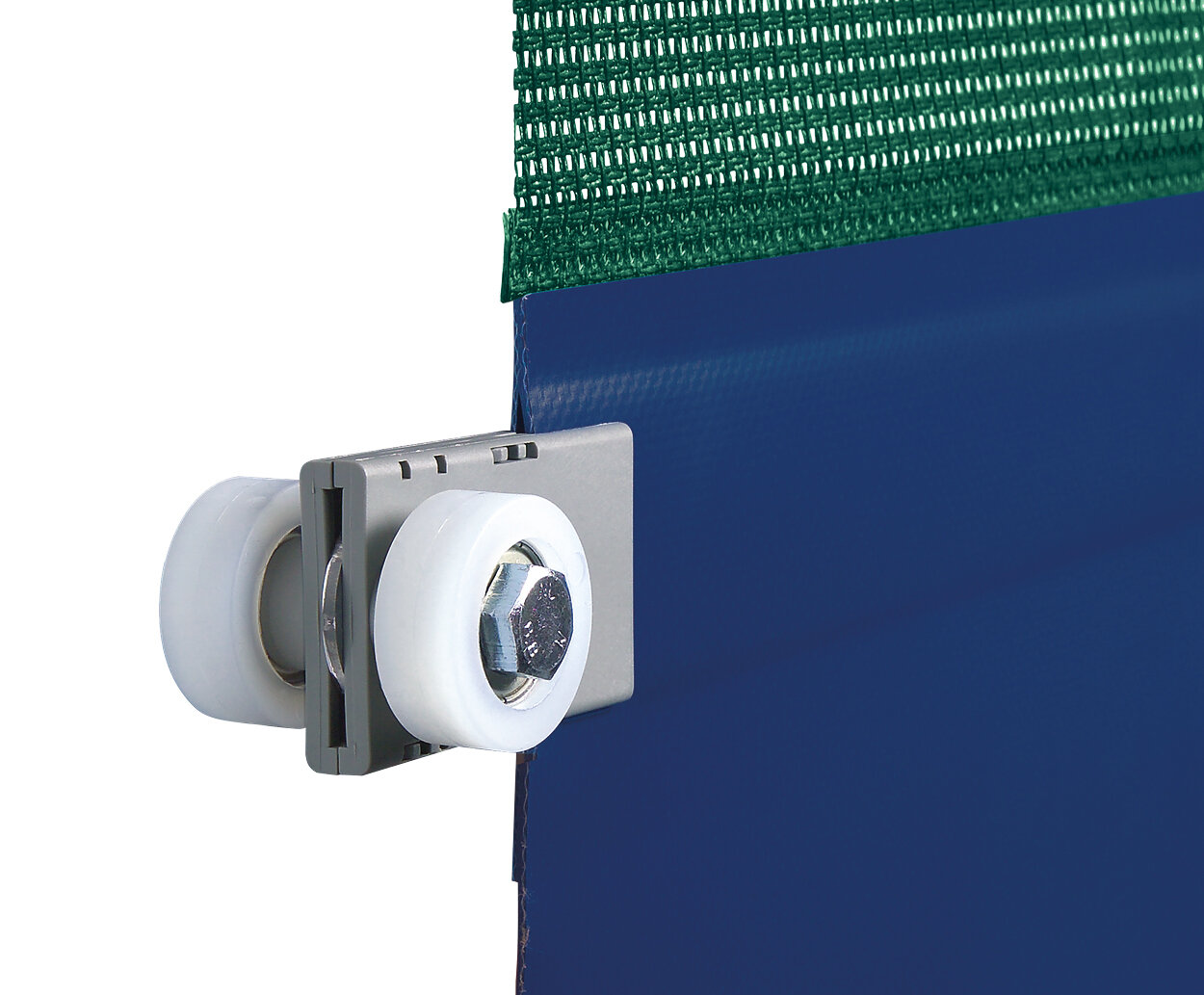

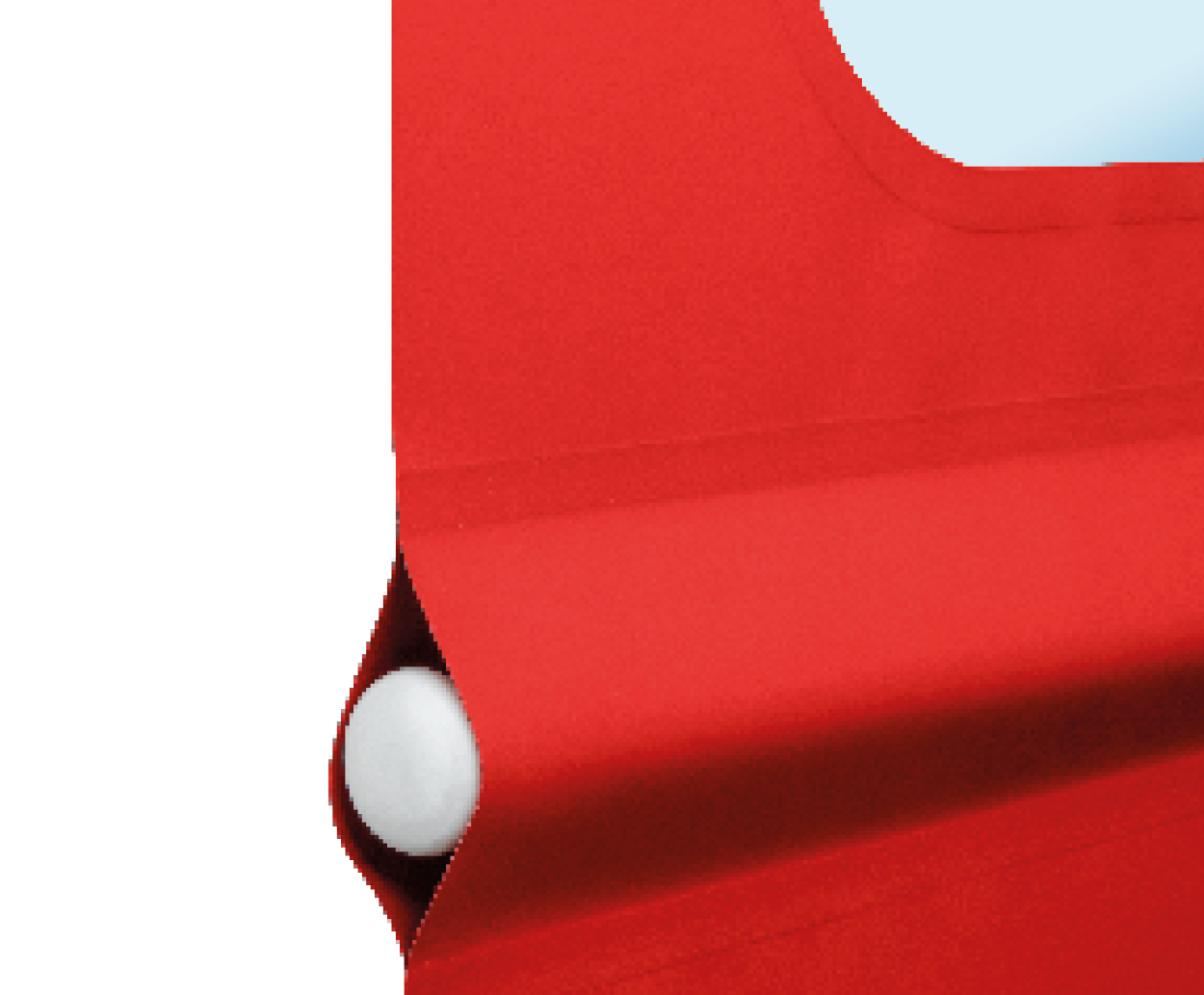

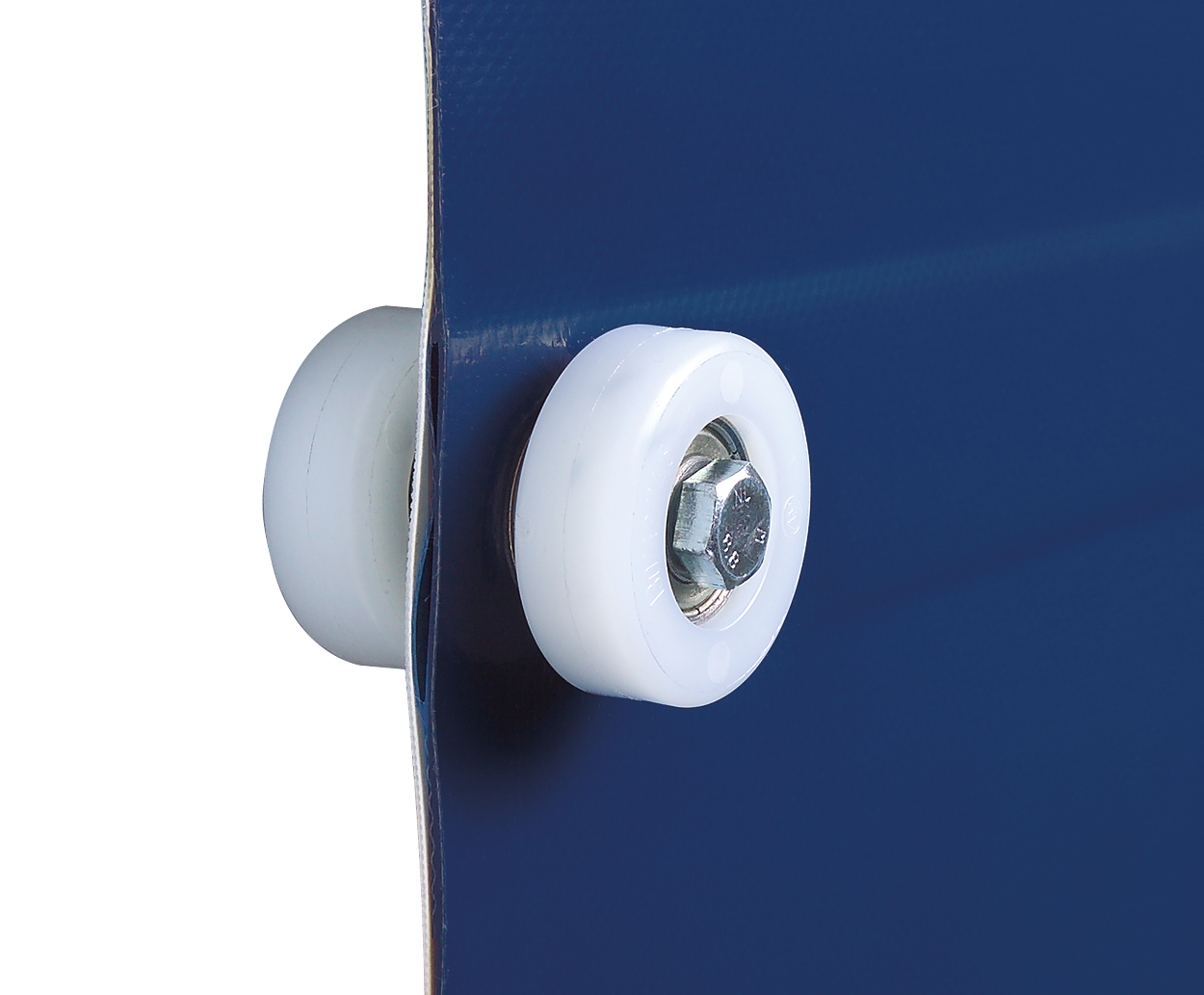

Stabilisierende Federstahlwindsicherung

mit optionalem Fliegenschutzbehang (Tortyp V 6030 SEL)

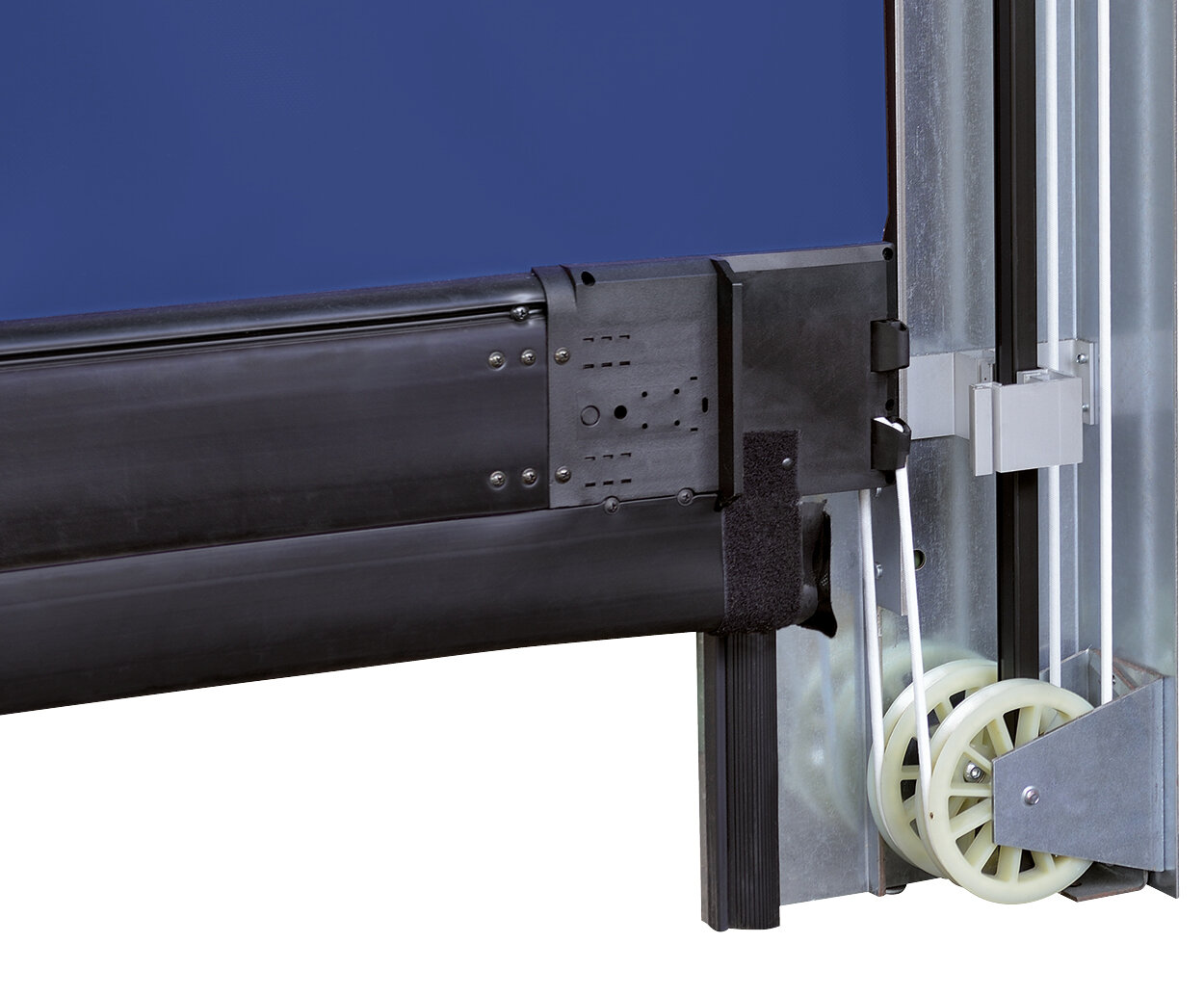

Zugmechanismus

für einen sicheren Torlauf (Tortyp V 6030 SEL)

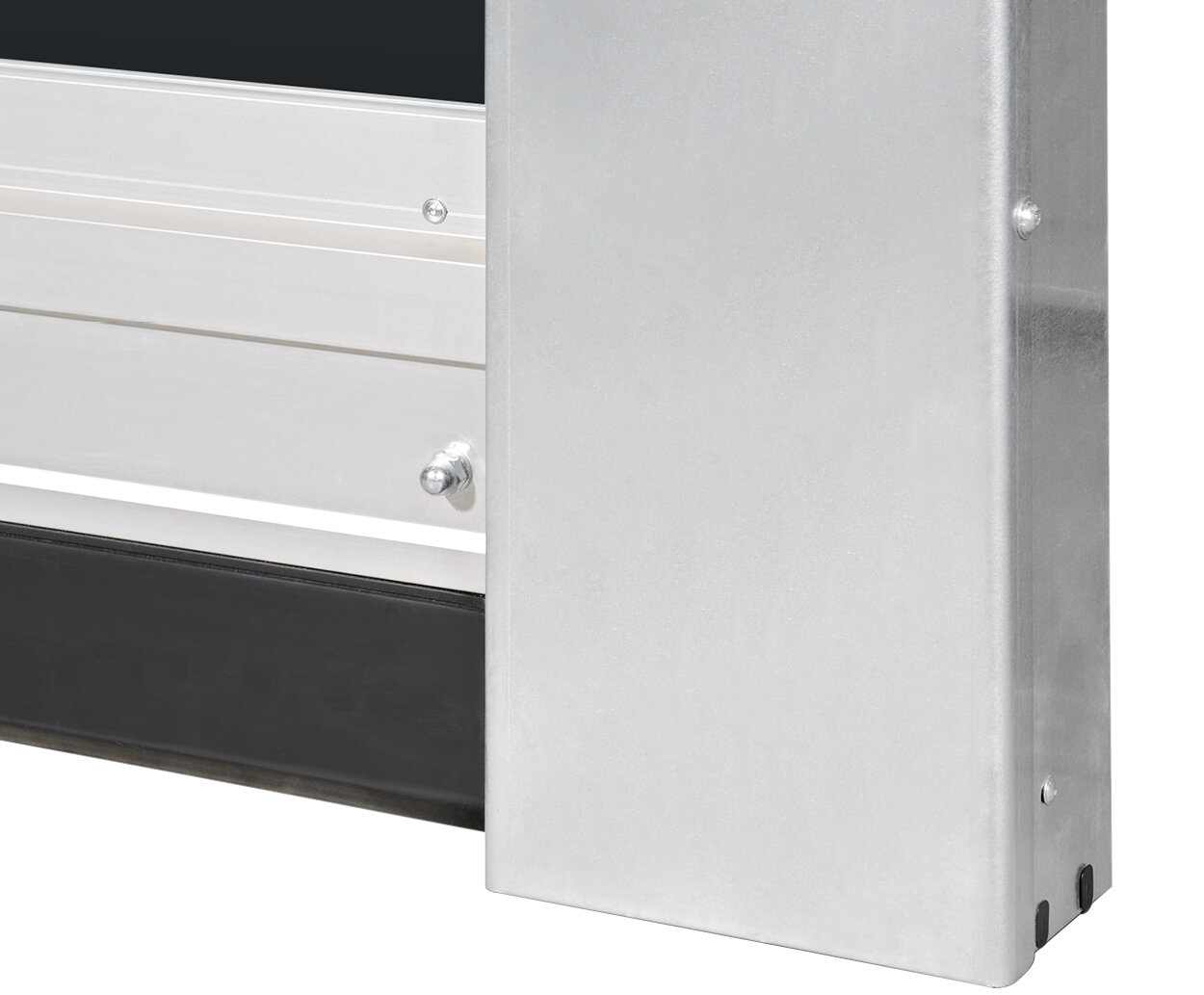

Aluminium-Bodenprofil

 optional (Tortyp V 6030 SEL)

• 4 mm starker transparenter Behang für viel Lichteinfall und klare Sicht.
• Optional auch mit farbigem Gewebe, mit oder ohne Sichtfenster.
• Ab 25 m² Torfläche serienmäßig mit farbigem Gewebe und Sichtfenster.

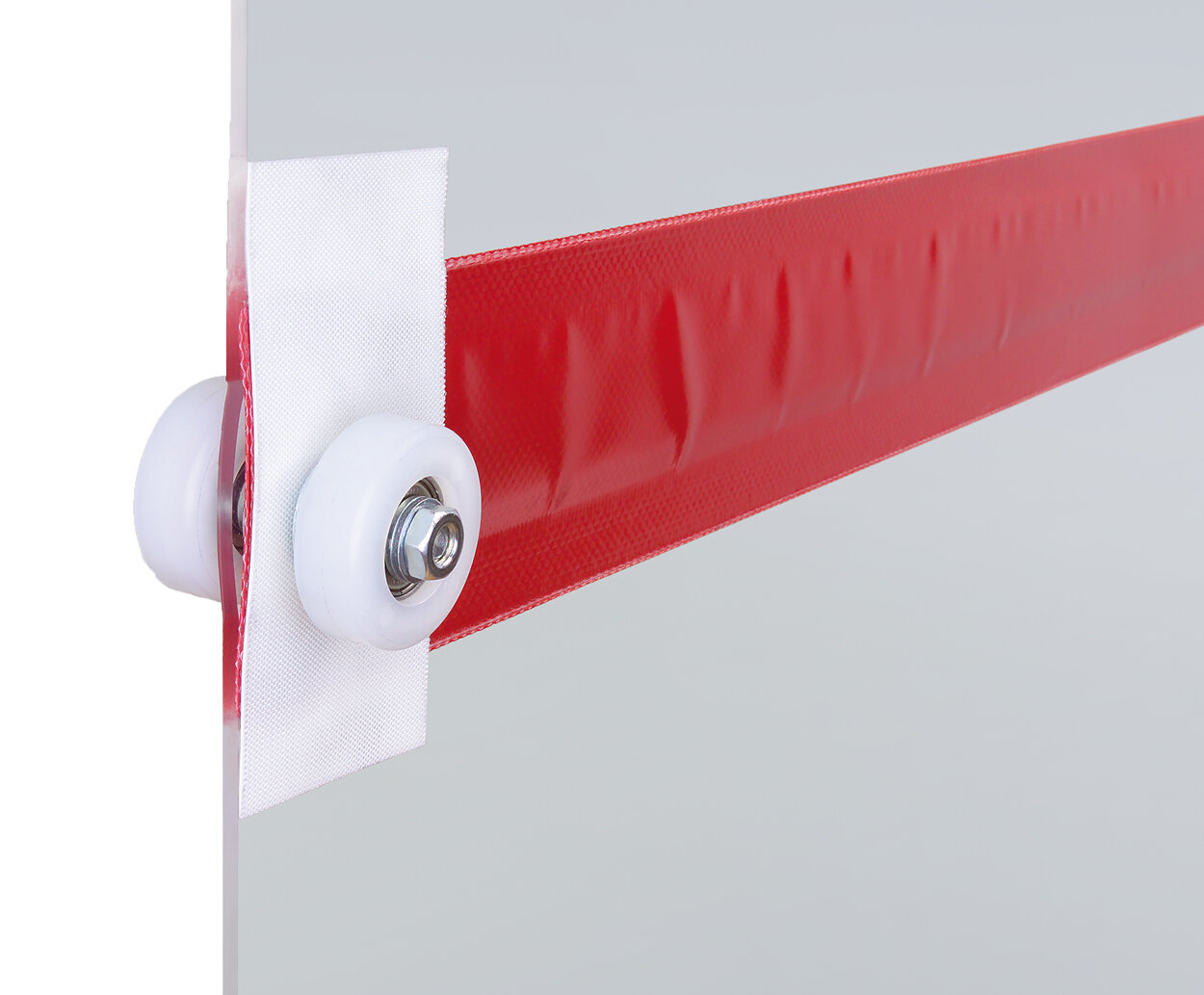

Transparenter Behang

für Lichteinfall und Sichtkontakt (Tortyp V 6020)

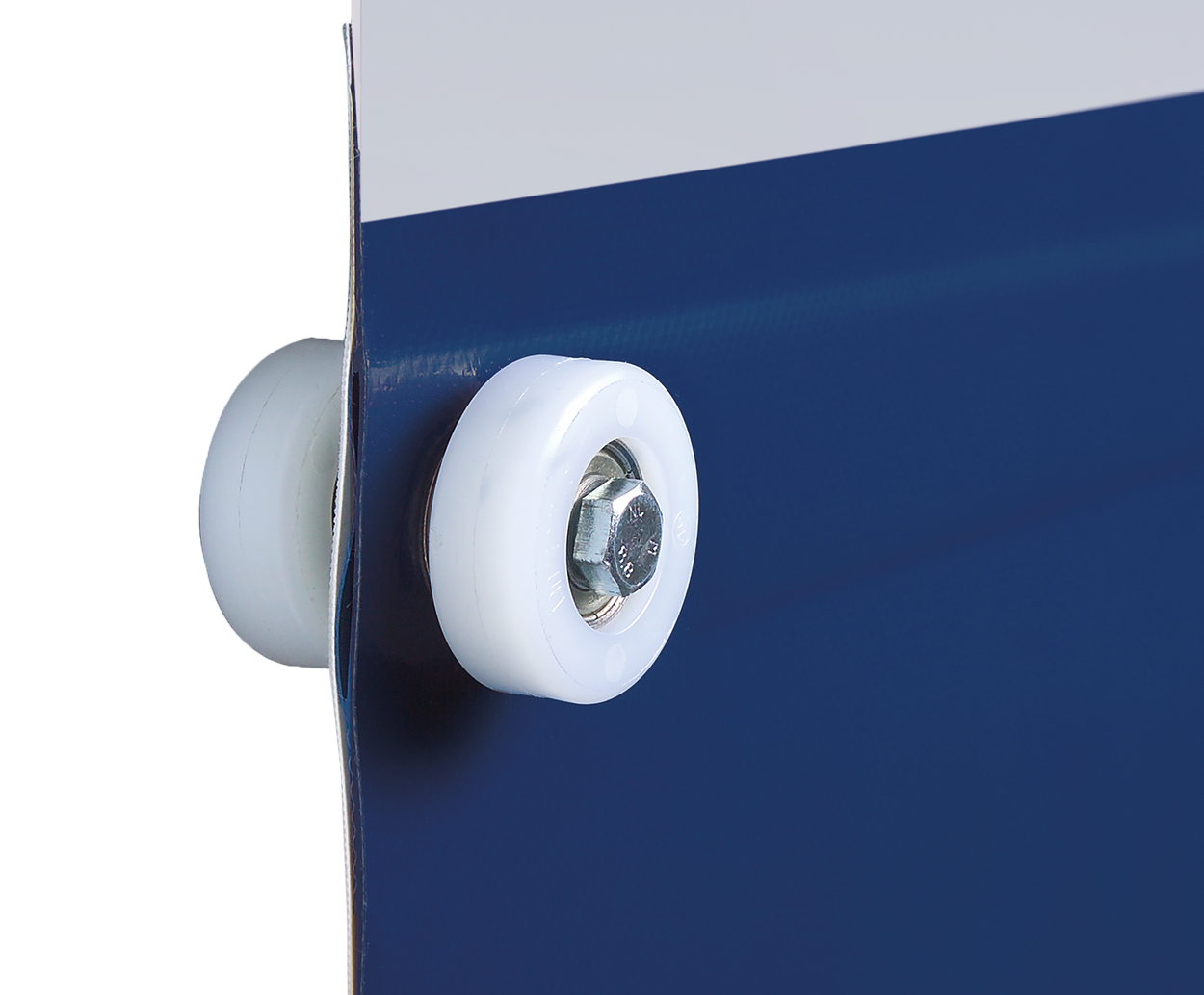

Gewebebehang mit Sichtfenster

optional (Tortyp V 6020)

• Entwickelt für sehr große Toranlagen im Außenbereich.
• Doppelte Spanngurte, seitliche Doppellaufrollen und breite Führungsschienen für sicheren Torlauf.
• Windlastbeständig bis über 100 km/h dank Federstahlwindsicherung.

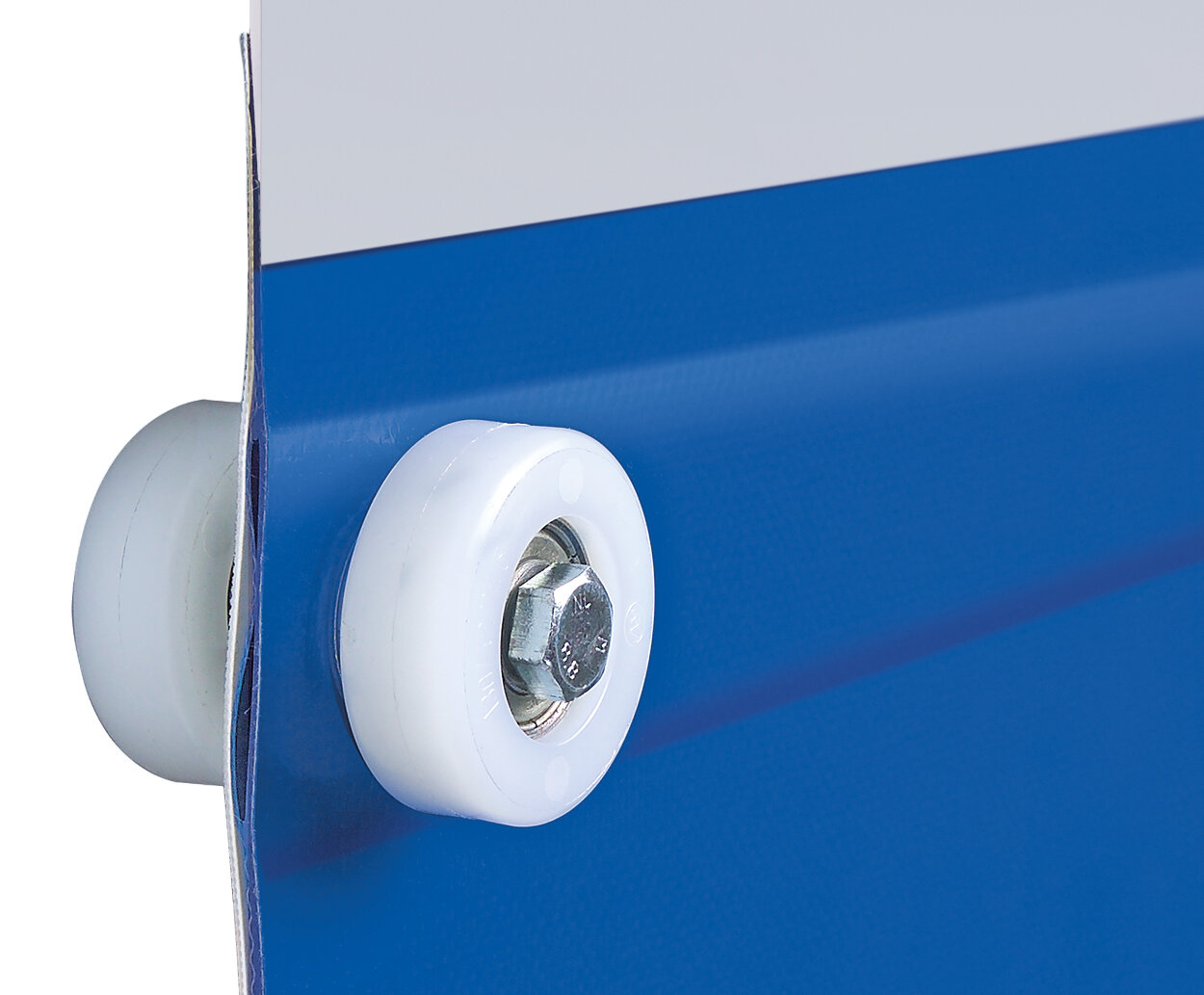

Stabilisierende Federstahlwindsicherung

Standard (Tortyp V 10008)

• Größenbereich: bis 10 000 mm Breite, bis 7 000 mm Höhe
• Geschwindigkeit: Öffnen bis 3,0 m/s, Schließen ca. 0,4–0,8 m/s
• Temperaturbereich: +5 °C bis +40 °C
• Behang: PVC, optional volltransparent oder mit Gewebeausführung
• Sicherheit: Lichtgitter, Notöffnung per Handkurbel oder Handkette (modellabhängig)
• Windlastklassen: bis Klasse 4 nach EN 12424

• Einsatzbereich: Innen, besonders geeignet für Bereiche mit hoher Frequenz.
• Größenbereich: bis 4000 × 5000 mm.
• Geschwindigkeit: Öffnen bis 2,2 m/s, Schließen ca. 0,8 m/s.
• Besondere Vorteile:
  • Elegantes Design dank eloxierter Aluminiumoberflächen und schmaler Seitenteile.
  • Lichtgitter serienmäßig für maximale Personensicherheit.
  • Flexible SoftEdge-Technologie verhindert Beschädigungen und Ausfallzeiten.
  • Optional Aluminium-Bodenprofil für Windlastklasse 3 (DIN EN 12424).
  • Hohe Dichtheit durch Lippendichtungen und minimiertes Spaltmaß.

Stabilisierende Federstahlwindsicherung

(Tortyp V 4020 SEL)

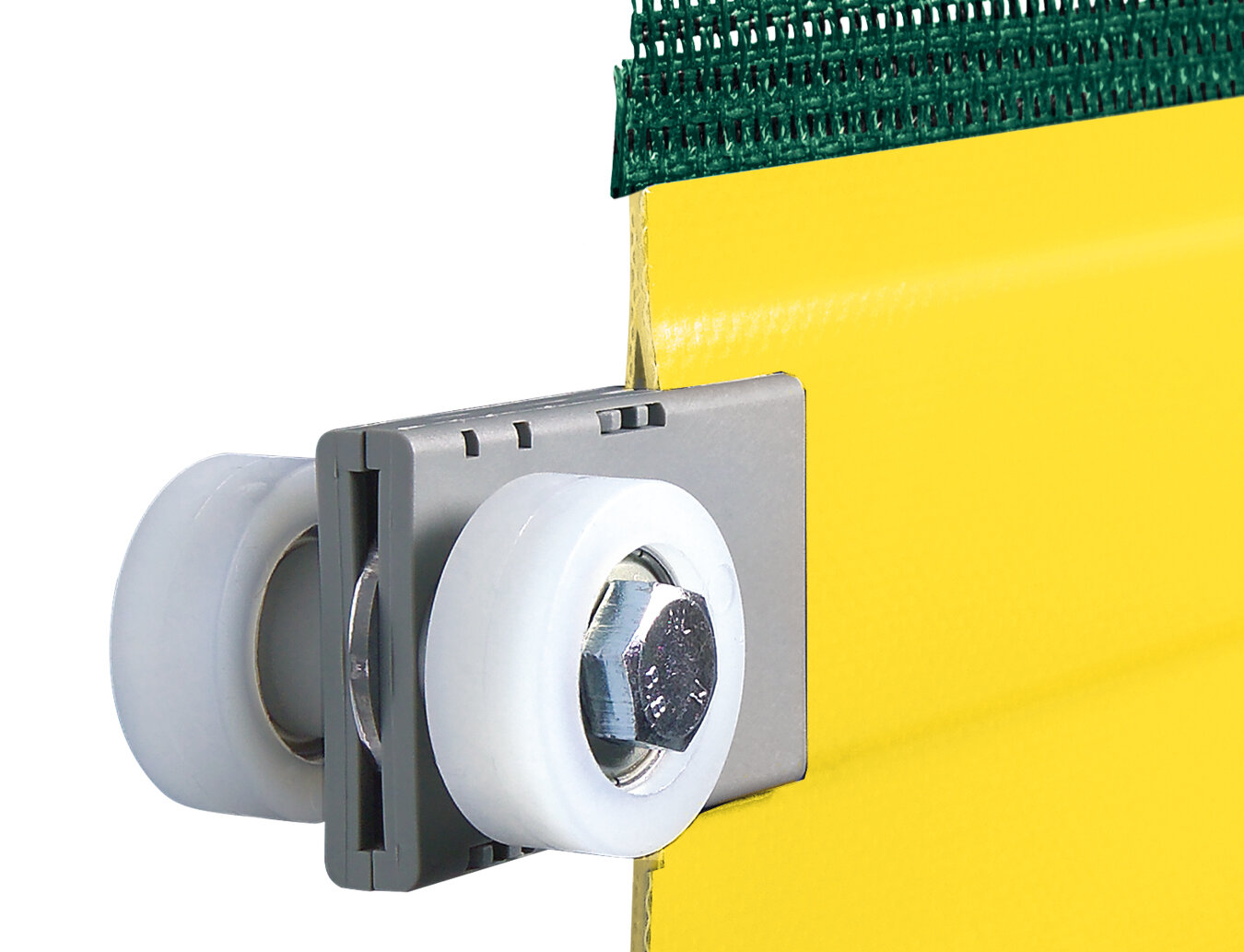

Fliegenschutzbehang

optional statt Sichtfenster (Tortyp V 4020 SEL)

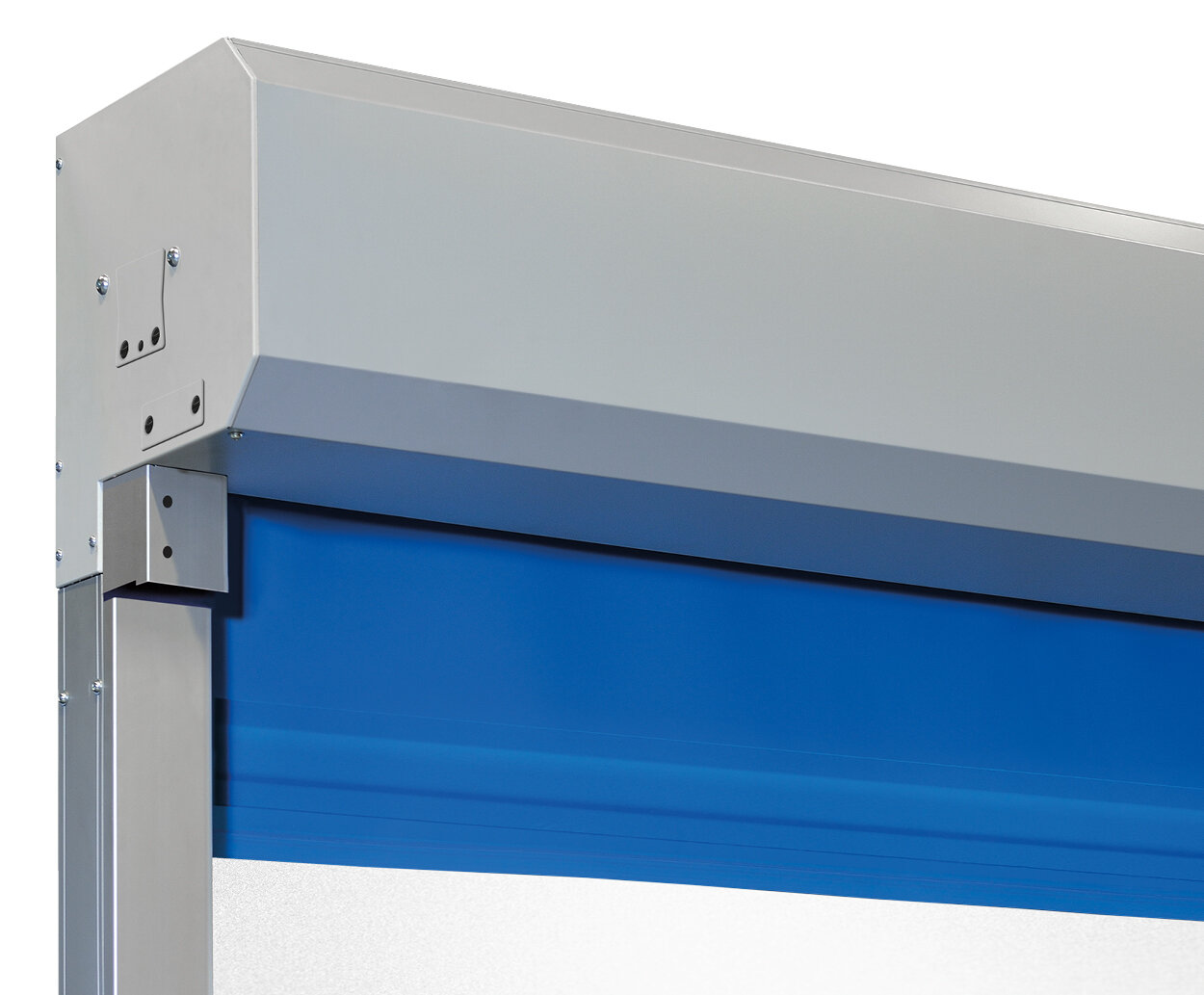

Wellenverkleidung

in Weißaluminium RAL 9006 (Tortyp V 4020 SEL)

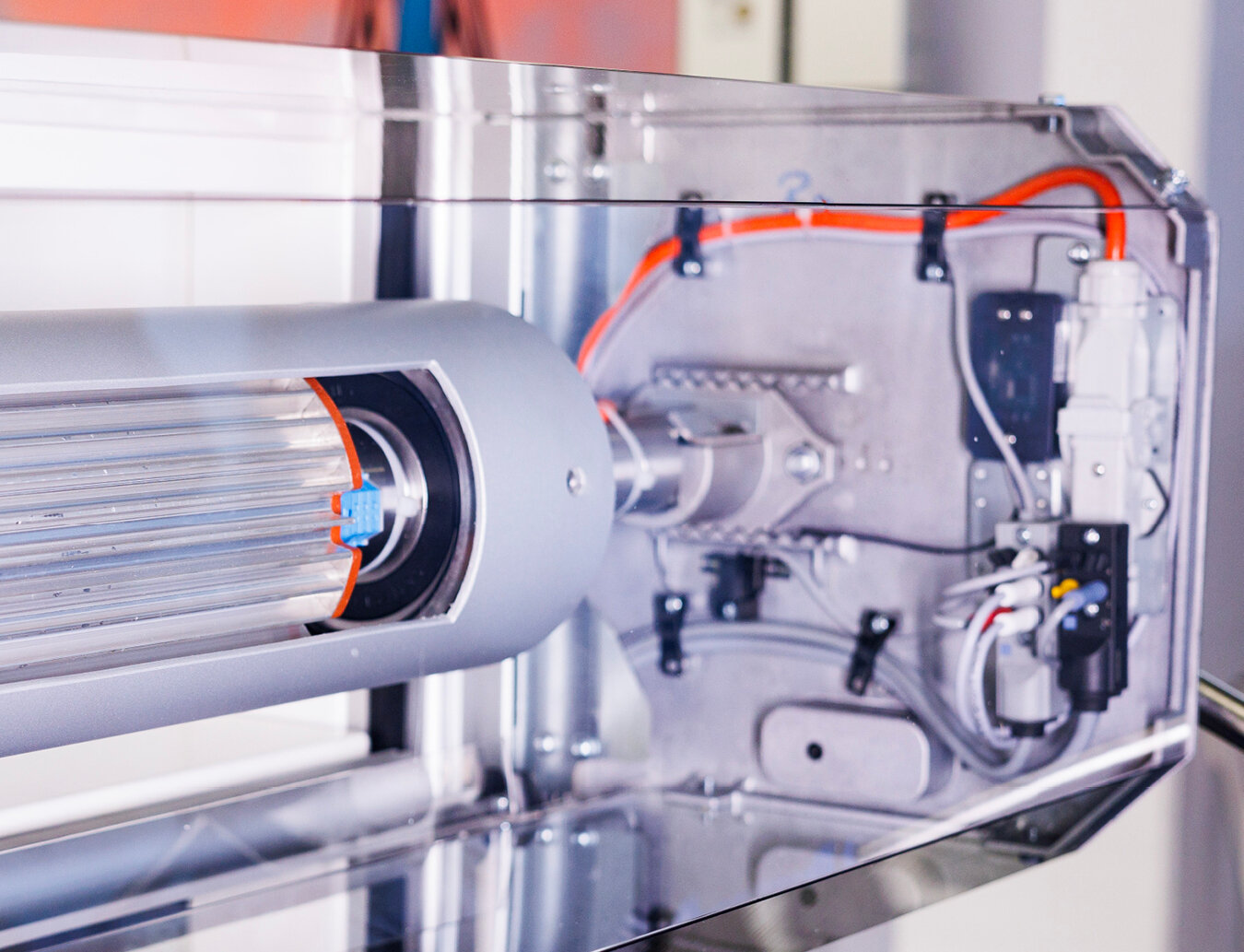

Rohrmotor

leistungsstark (Tortyp V 4020 SEL)

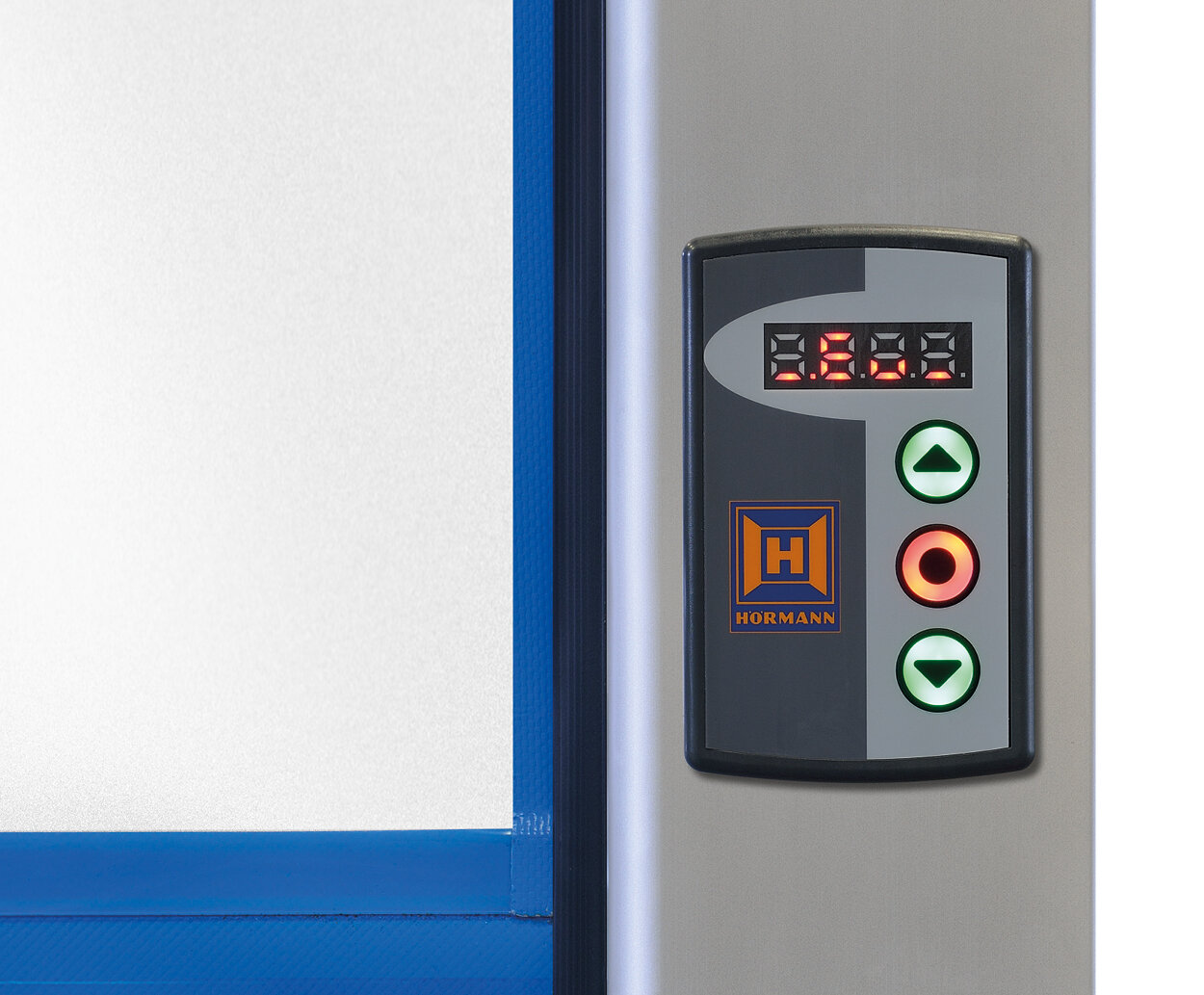

Externes Bedienteil

optional (Tortyp V 4020 SEL)

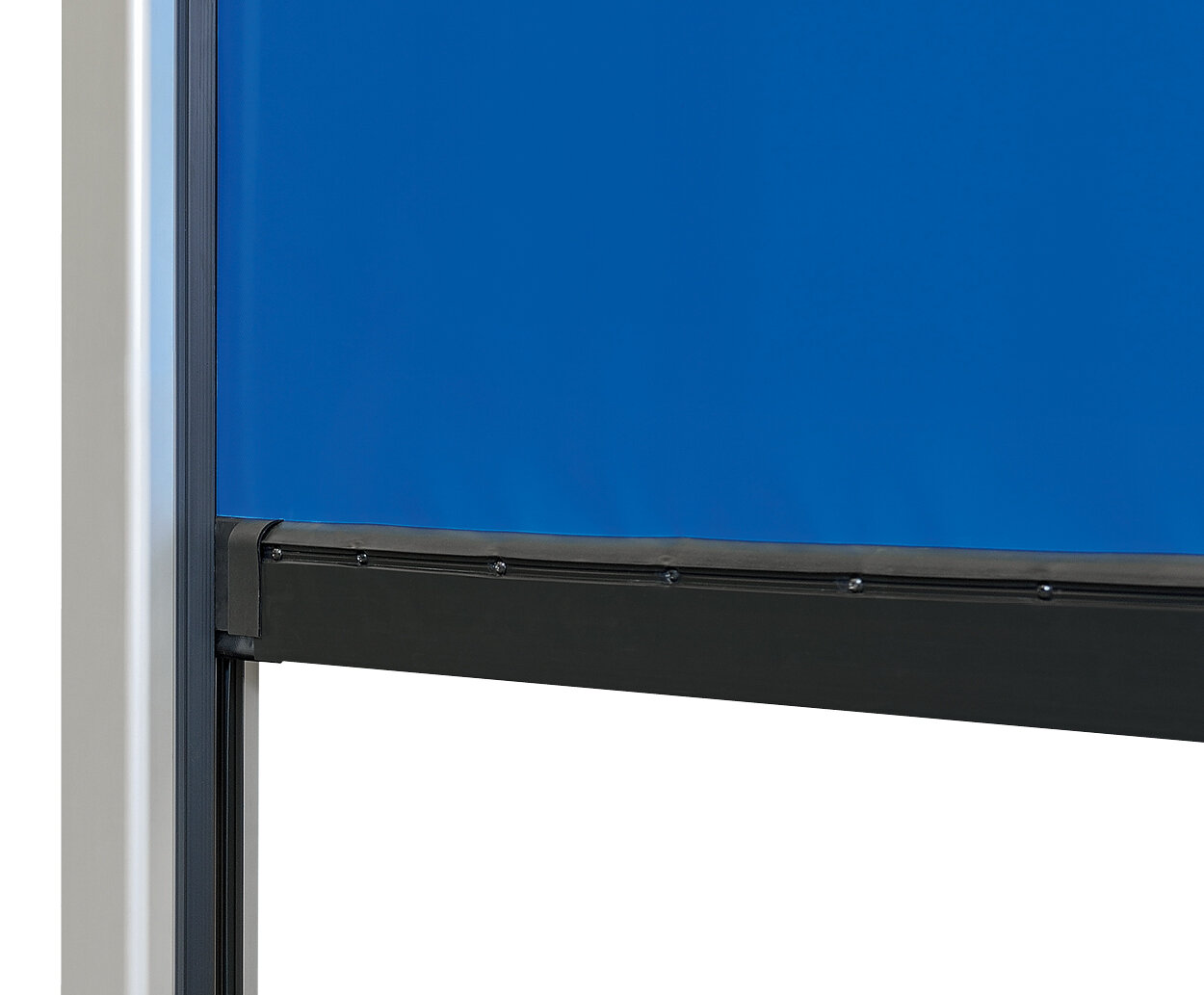

Lippendichtung

(Tortyp V 4020 SEL)

Ihre Vorteile auf einem Blick:

• Einsatzbereich: Innen
• Größenbereich: bis 5000 × 5000 mm.
• Geschwindigkeit: Öffnen bis 1,5 m/s, Schließen ca. 0,8 m/s.
• Besondere Vorteile:
  • Serienmäßig mit SoftEdge und Lichtgitter (Not-Stopp/Soft-Stopp-Funktion).
  • Aluminium-Windsicherung für erhöhte Stabilität.
  • Schneller Austausch von Behangsegmenten im Reparaturfall.
  • Optionale transparente Behangsektionen für mehr Durchsicht.
  • Optionaler Fliegenschutzbehang erhältlich.

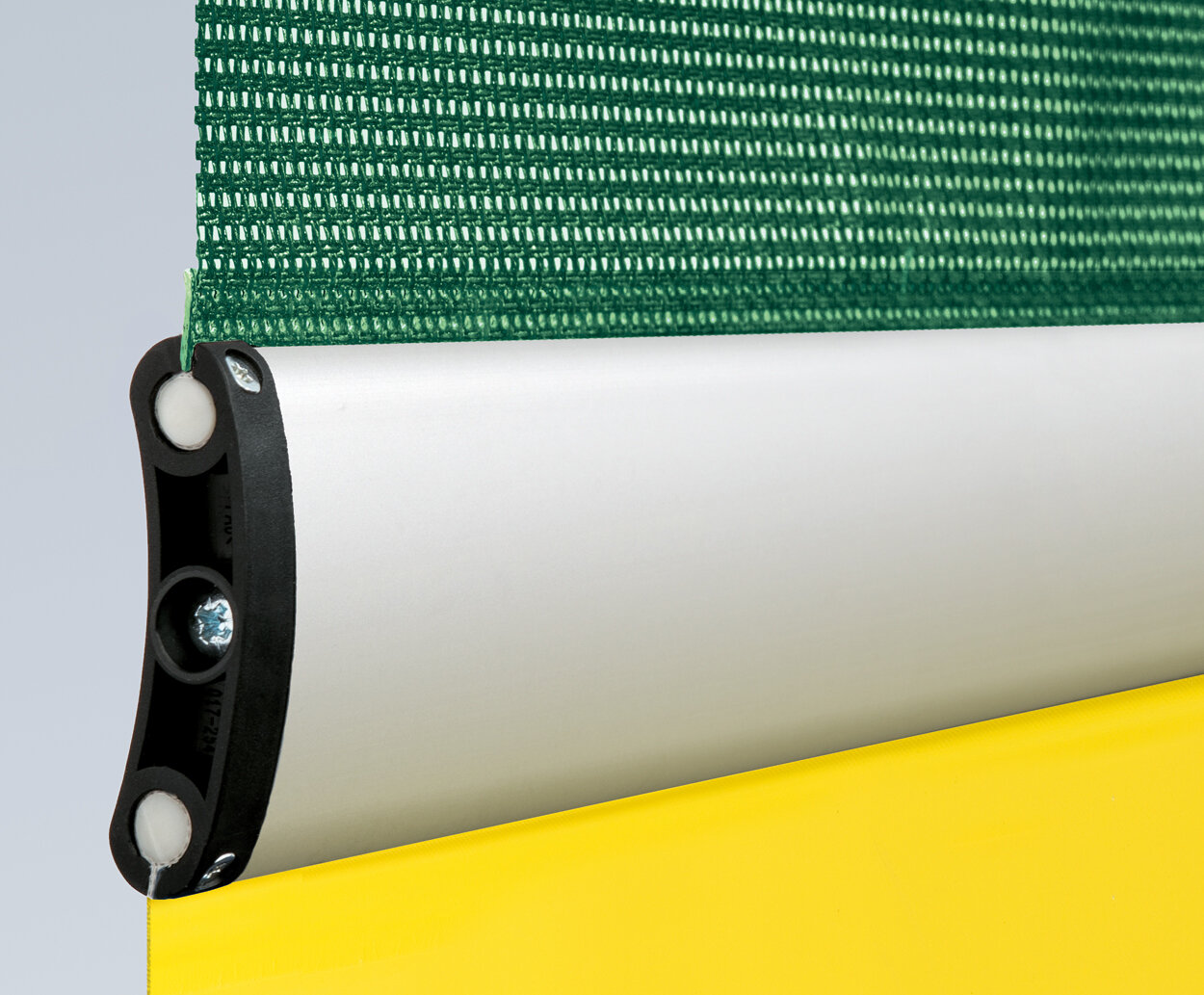

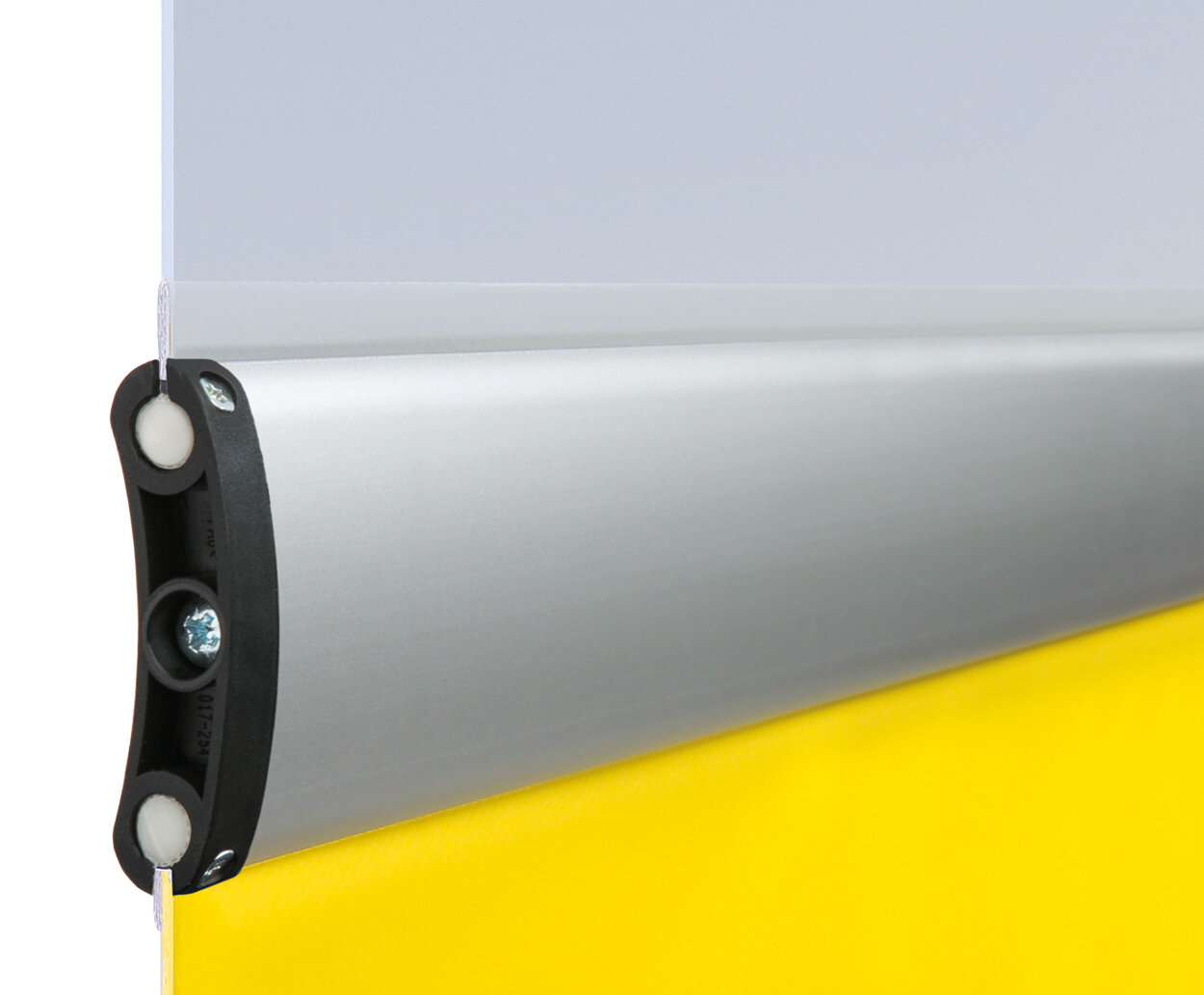

Behangstabilität durch Aluminium-Profil

(Tortyp V 5015 SEL)

Fliegenschutzbehang

optional statt Sichtfenster (Tortyp V 5015 SEL)

Ihre Vorteile auf einem Blick:

• Einsatzbereich: Innen, auch bei Zugluft.
• Größenbereich: bis 5000 × 5000 mm.
• Geschwindigkeit: Öffnen bis 2,0 m/s, Schließen ca. 0,8 m/s.
• Besondere Vorteile:
  • Robuste Federstahl-Windsicherungen für Stabilität bei leichten Wind- und Soglasten.
  • Ruhiger Torlauf auch bei Zugluft.
  • Optionales Aluminium-Bodenprofil für Windklasse 1 (DIN EN 12424).
  • Optionaler Fliegenschutzbehang anstelle von Sichtfenstern.
  • SoftEdge-Abschlussprofil verhindert Schäden und Stillstand.

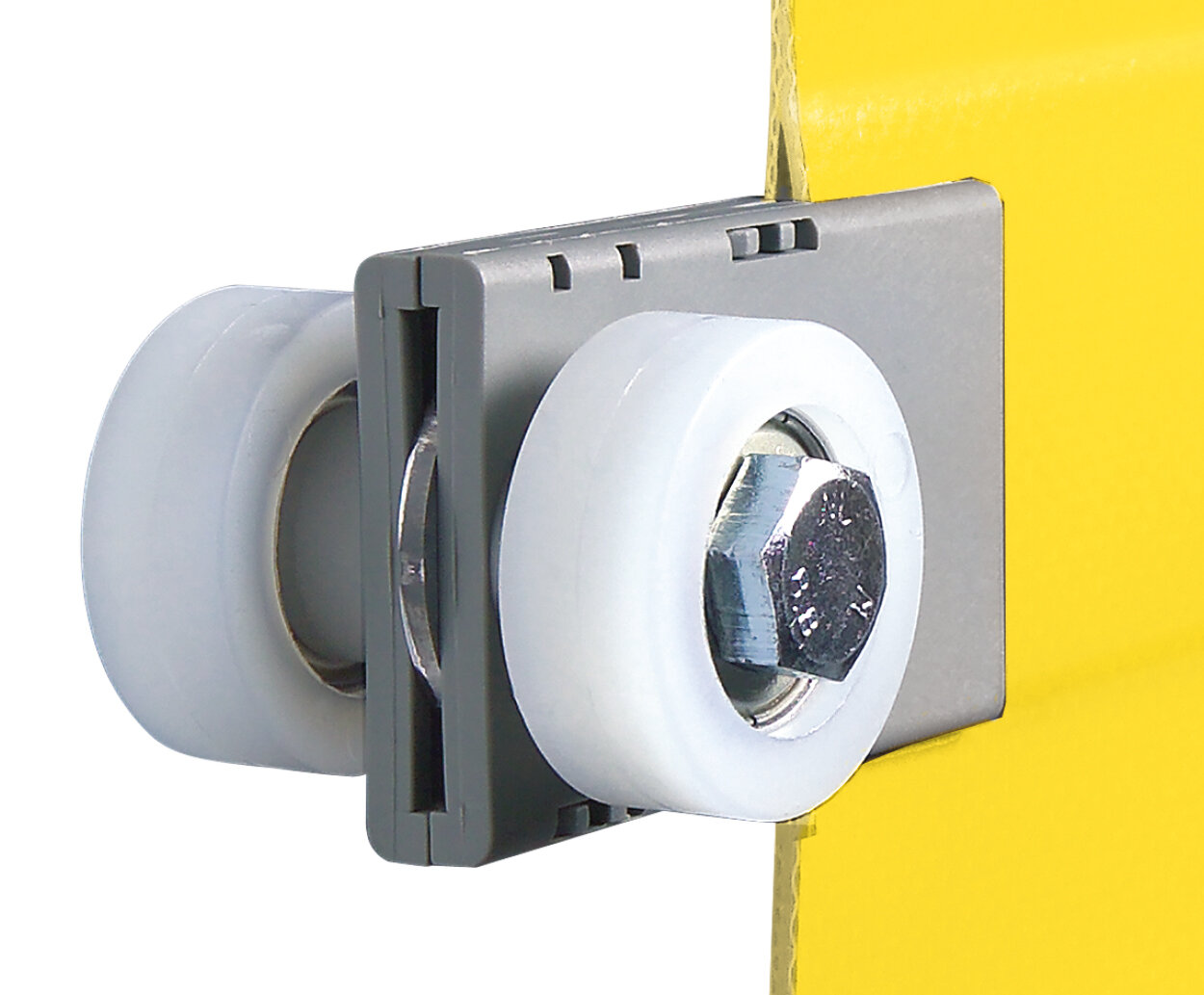

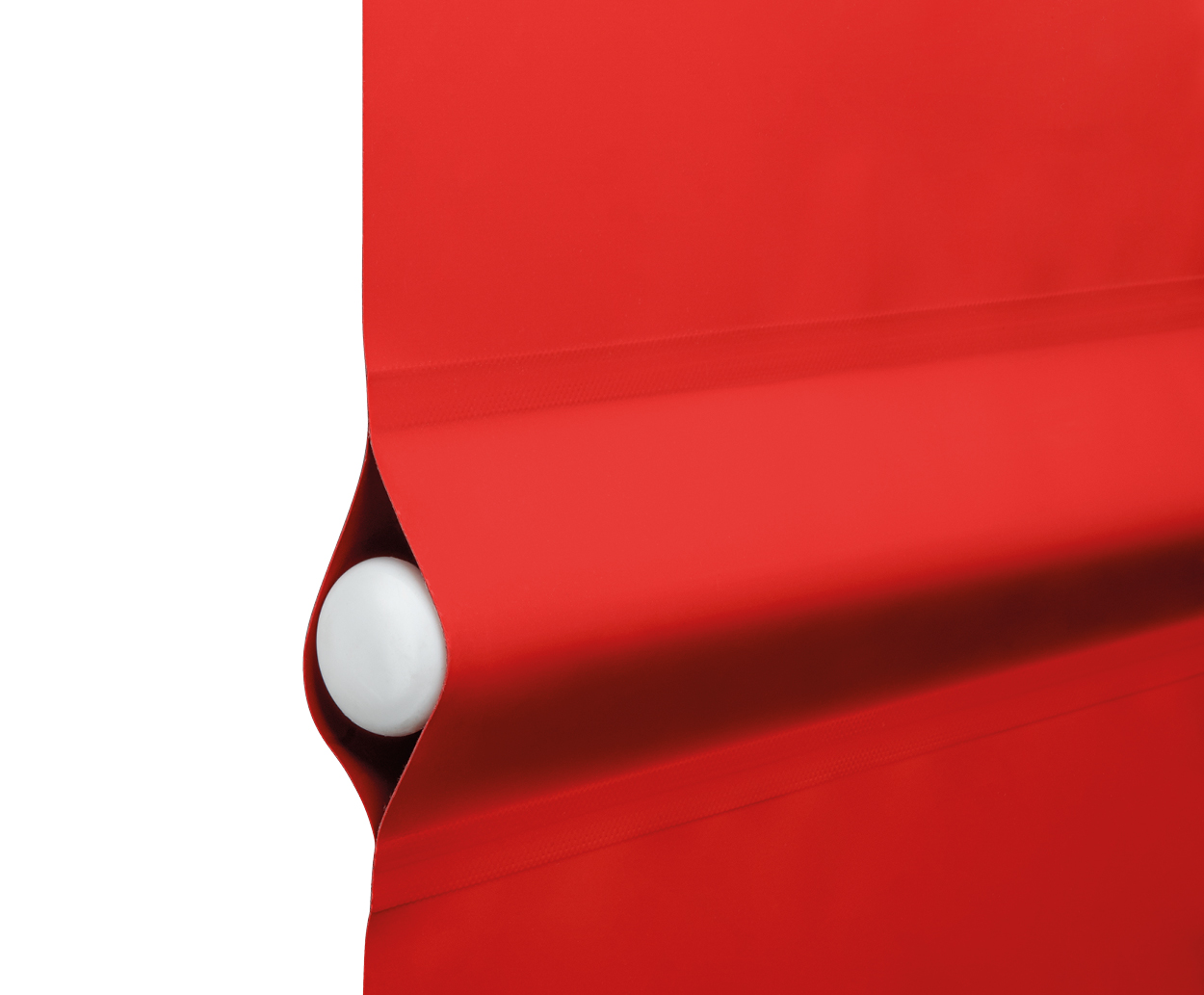

Federstahlwindsicherung

für einen leisen Torlauf (Tortyp V 5030 SEL)

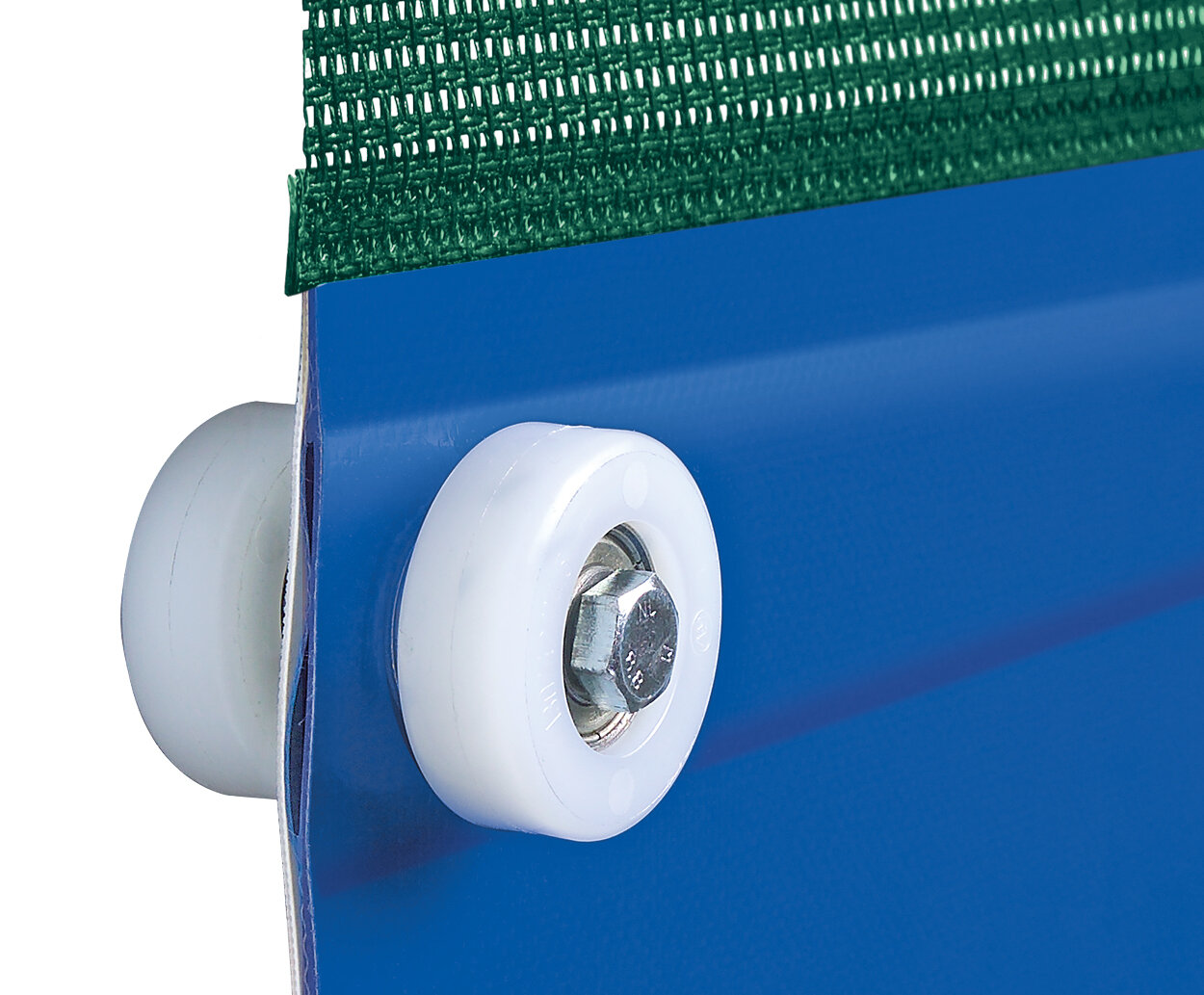

Fliegenschutzbehang

optional statt Sichtfenster (Tortyp V 5030 SEL)

• Einsatzbereich: Handel, Logistik, Lebensmittelindustrie.
• Größenbereich: bis 3000 × 3000 mm.
• Geschwindigkeit: Öffnen bis 1,0 m/s.
• Besondere Vorteile:
  • Kompakte Konstruktion mit integrierter Steuerung – platzsparend installierbar.
  • Besonders geräuscharm und wartungsfreundlich durch Treibriemenantrieb.
  • Crash-freundliches Bodensystem: Behang nach Kollision schnell wieder einsetzbar.
  • Optional auch in Edelstahlausführung für Hygienebereiche.

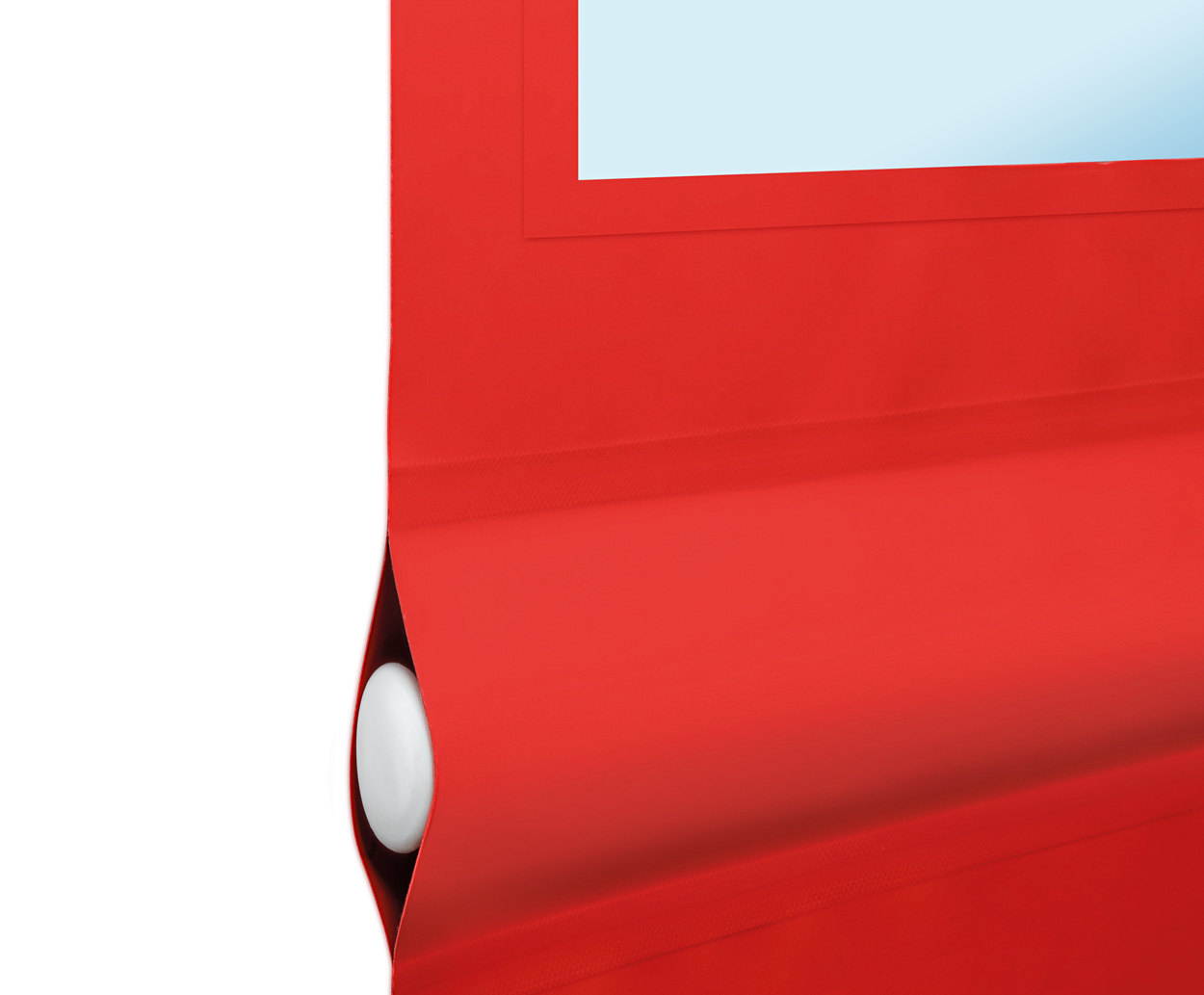

1-facher PVC-Behang

mit optionalen Fensterelementen

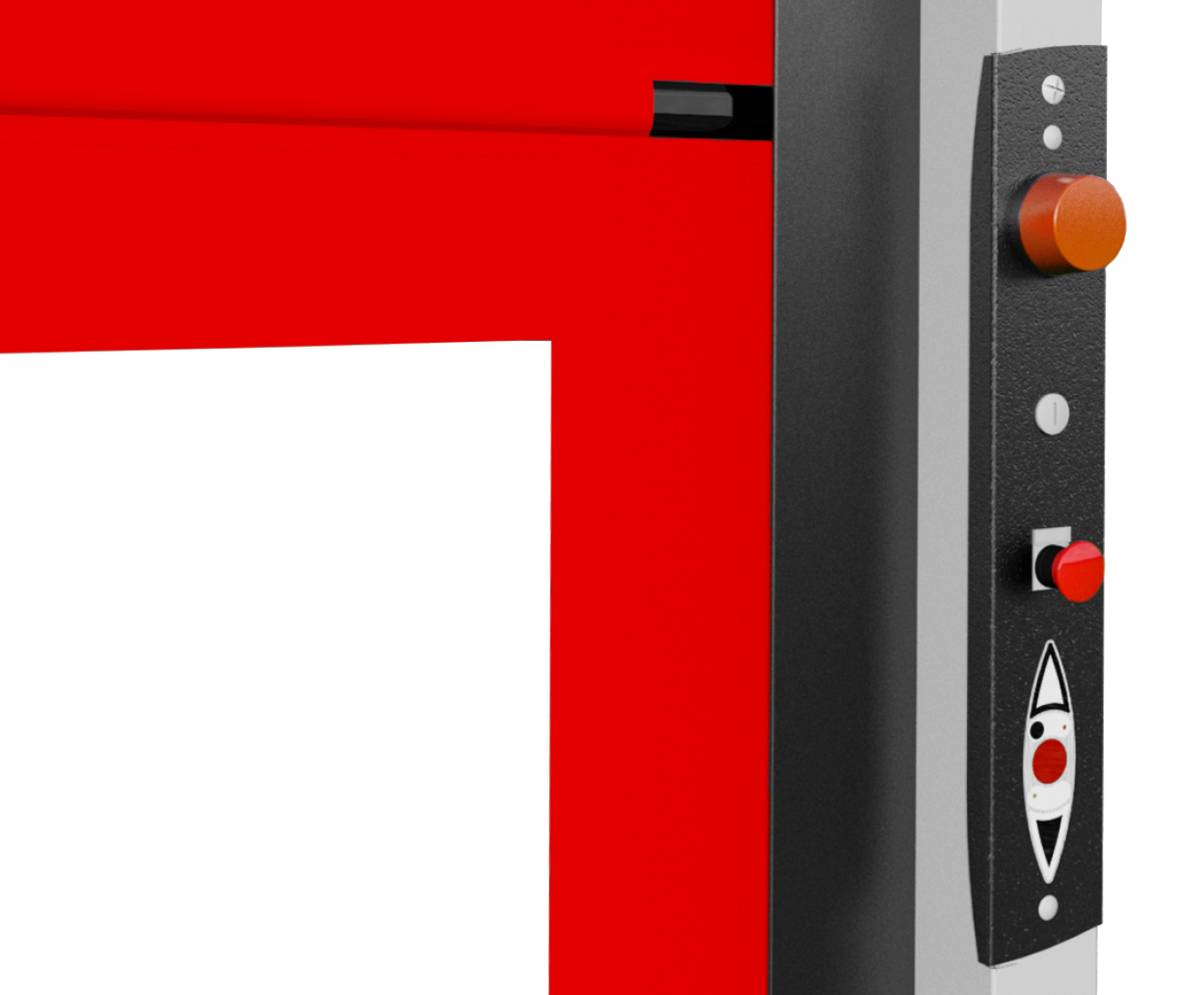

Platzsparende, integrierte Steuerung

inklusive Taster in der Zarge

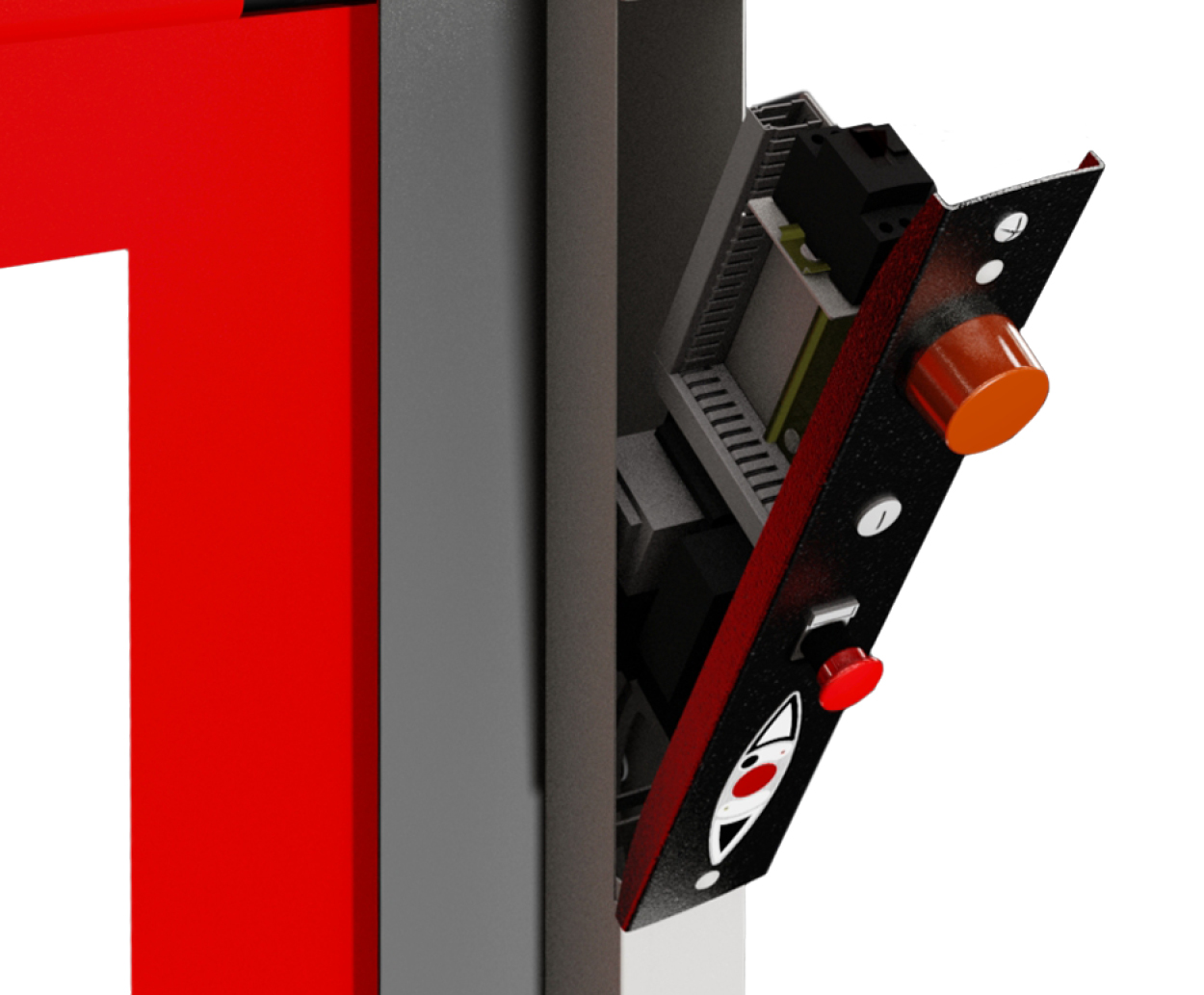

Integrierten Steuerung

mit servicefreundlichen Öffnen

• Einsatzbereich: Kühlräume bis −28 °C.
• Größenbereich: bis 4000 × 4500 mm.
• Besondere Vorteile:
  • Isolierbehang mit 20 mm PE-Schaumfüllung für gute Wärmedämmung.
  • Hohe Öffnungsgeschwindigkeit (bis 1,5 m/s) zur Reduzierung von Kälteverlusten.

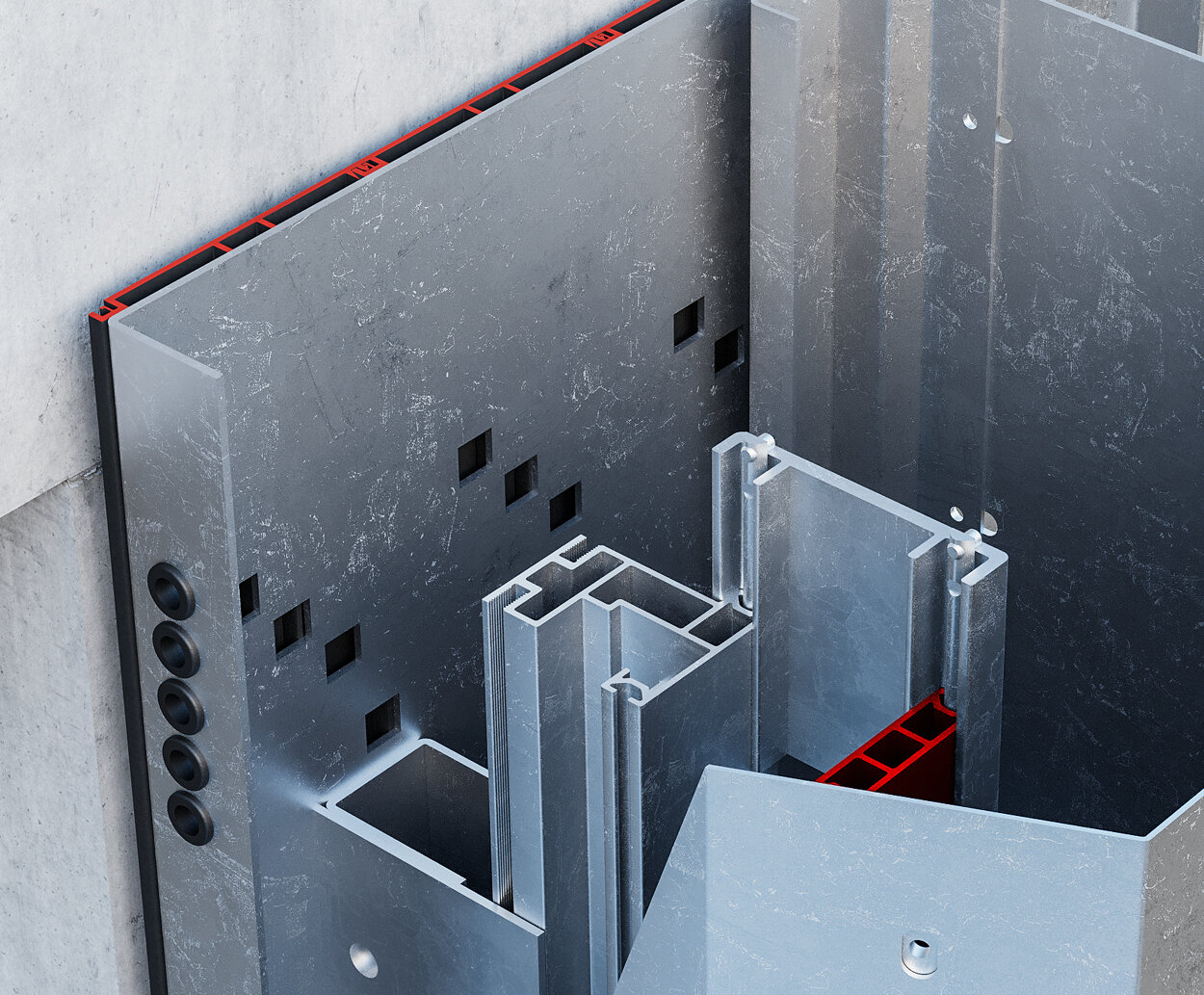

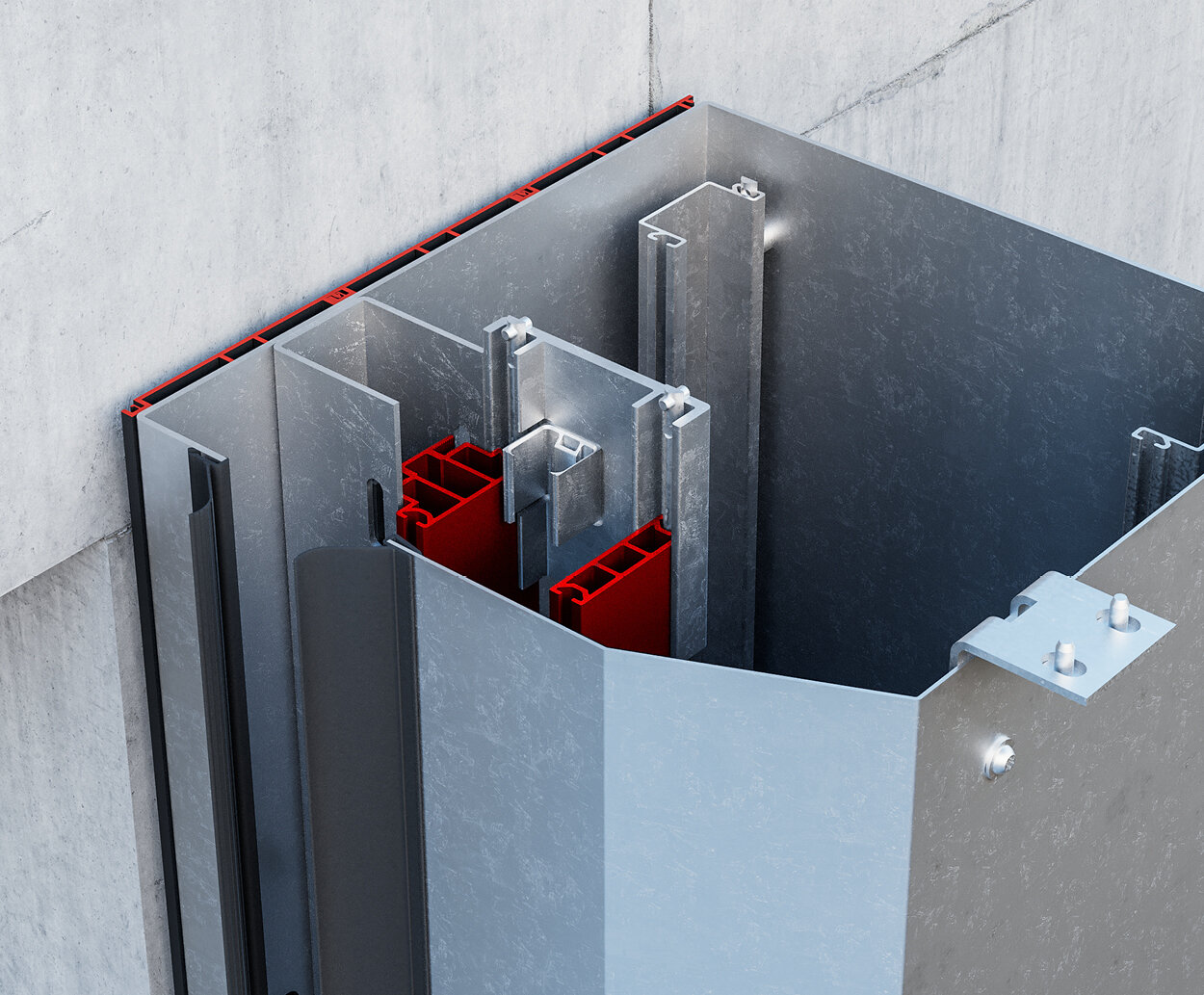

  • Optional mit ThermoFrame für noch bessere Dämmung.

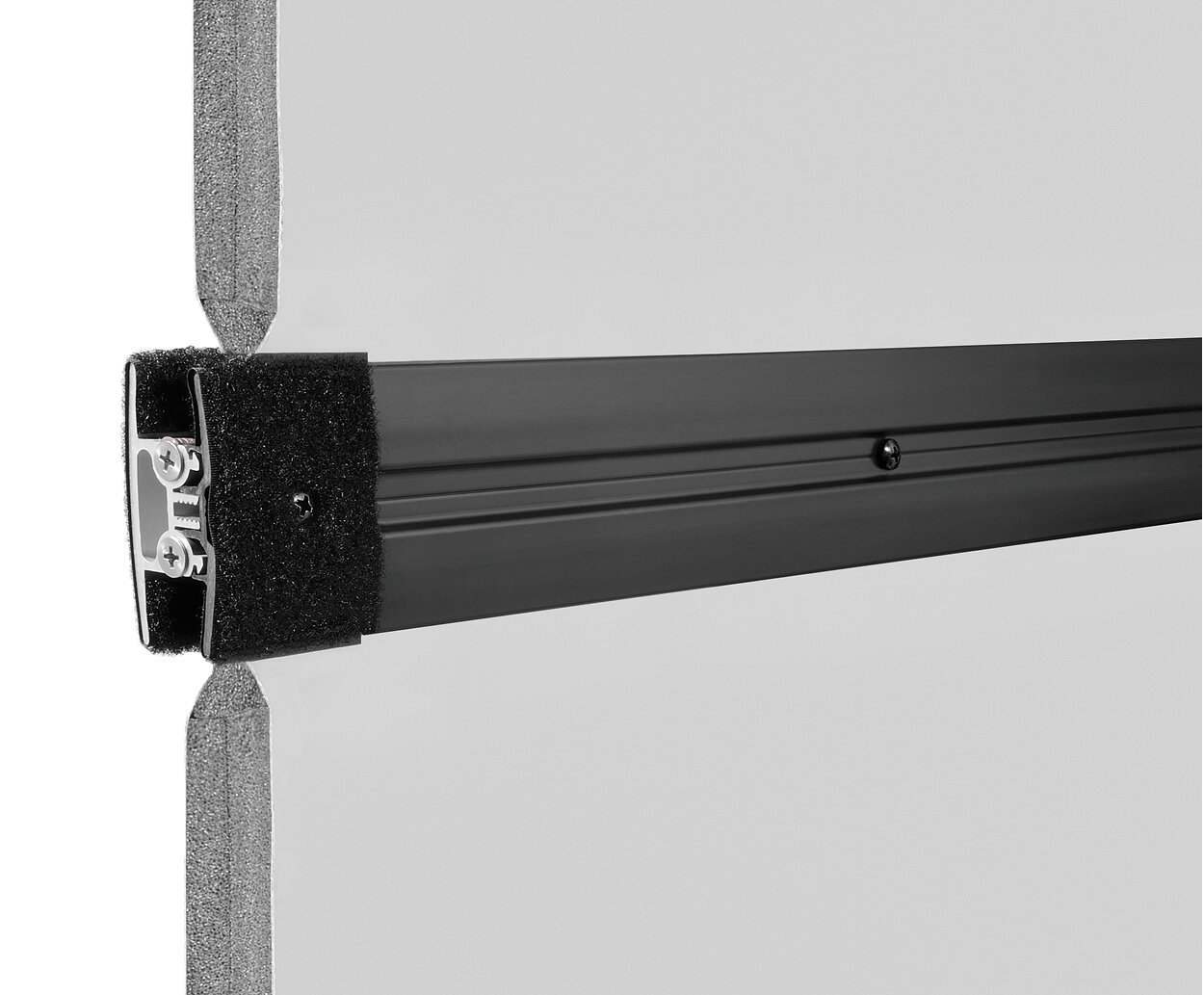

Stabilisierende Windsicherung

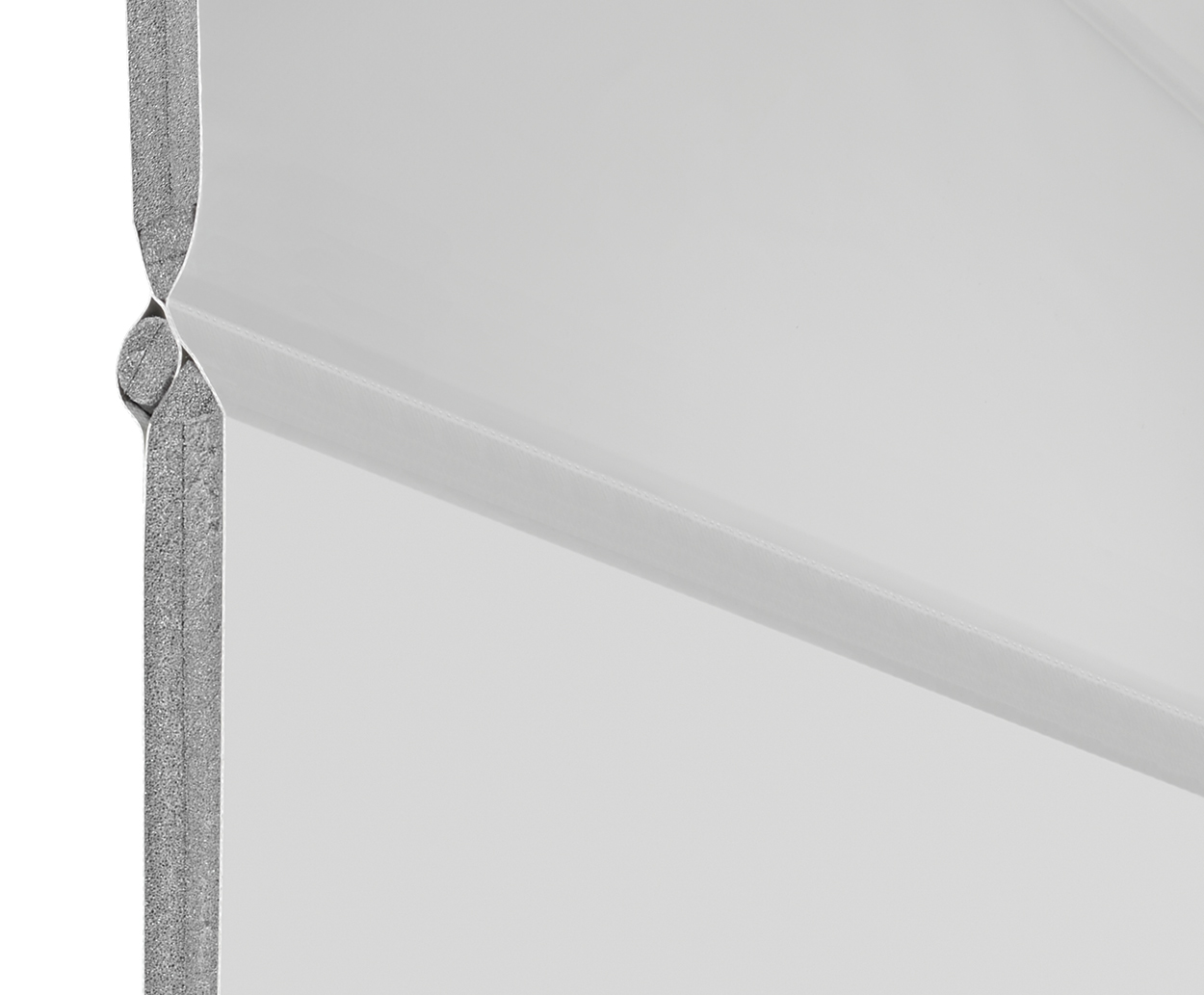

PE-Schaumstoff in Behangtaschen

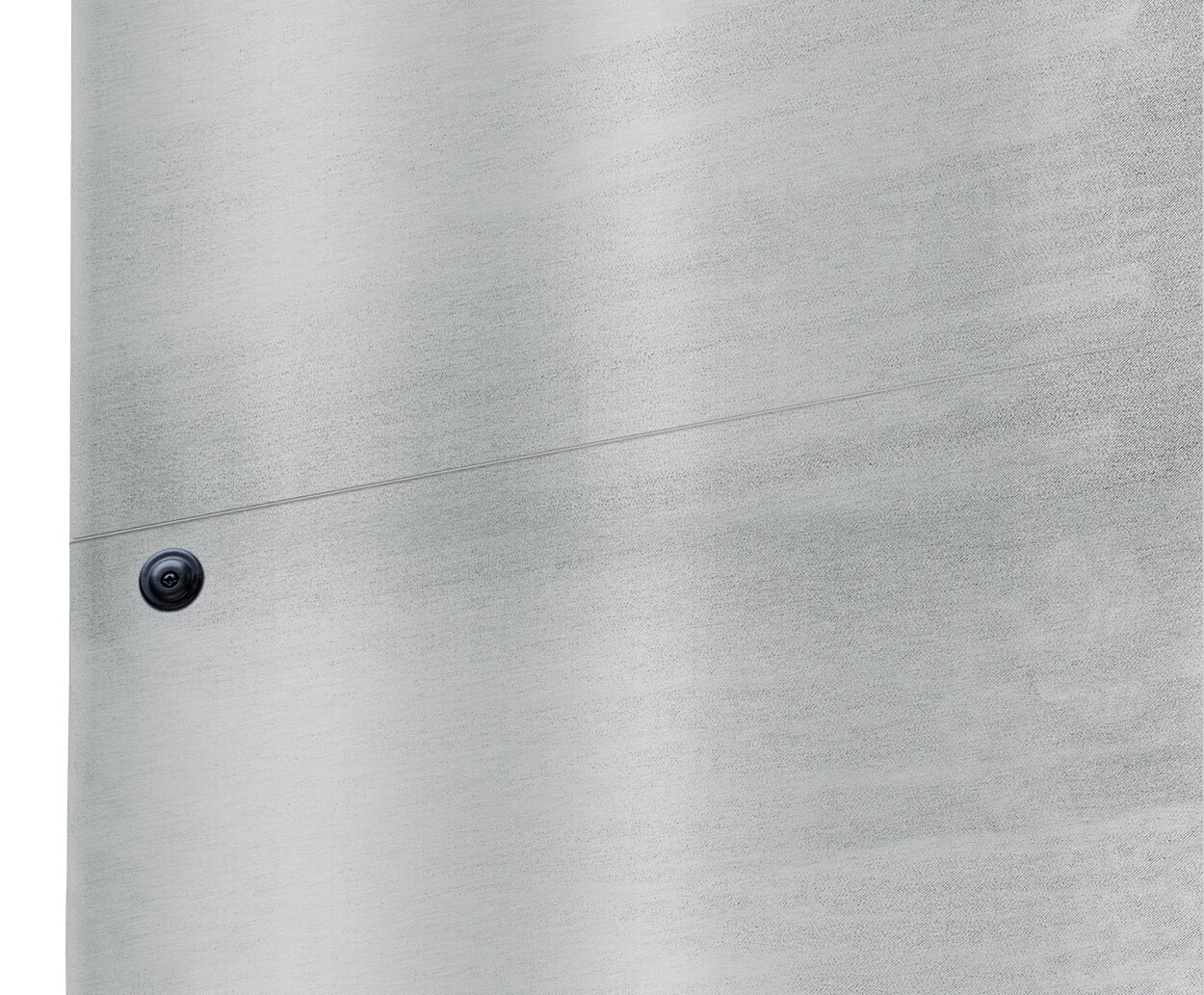

Behang mit Behanggleiter

• Einsatzbereich: Kühlräume bis −28 °C.
• Größenbereich: bis 4000 × 4500 mm.
• Besondere Vorteile:
  • Spezieller Reflect Curtain für verbesserte Isolierung.
  • Schnelle Öffnung bis 2,2 m/s – minimiert Temperaturverluste.
  • Serienmäßig mit SoftEdge-Abschlussprofil und Behanggleitern.

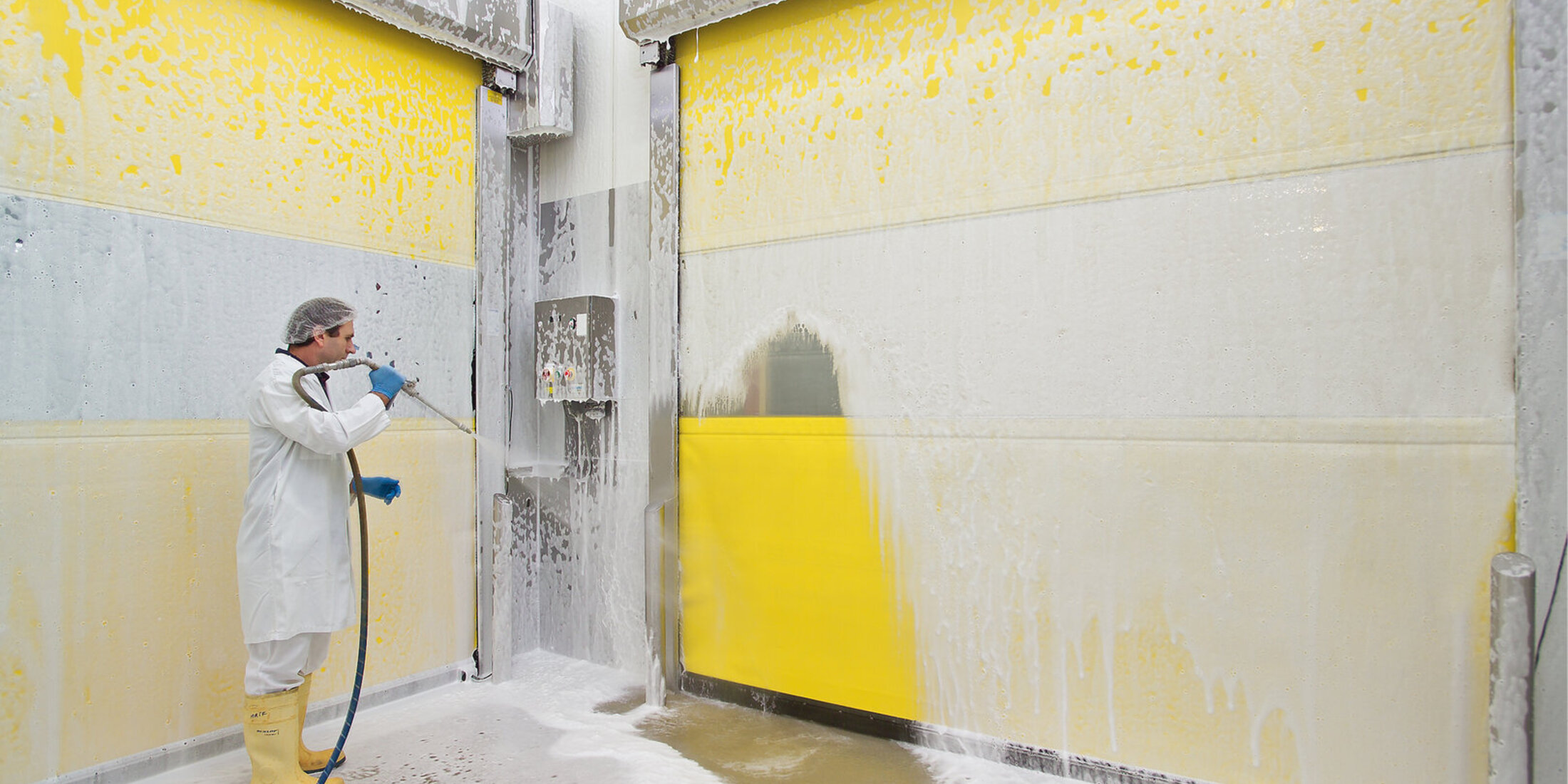

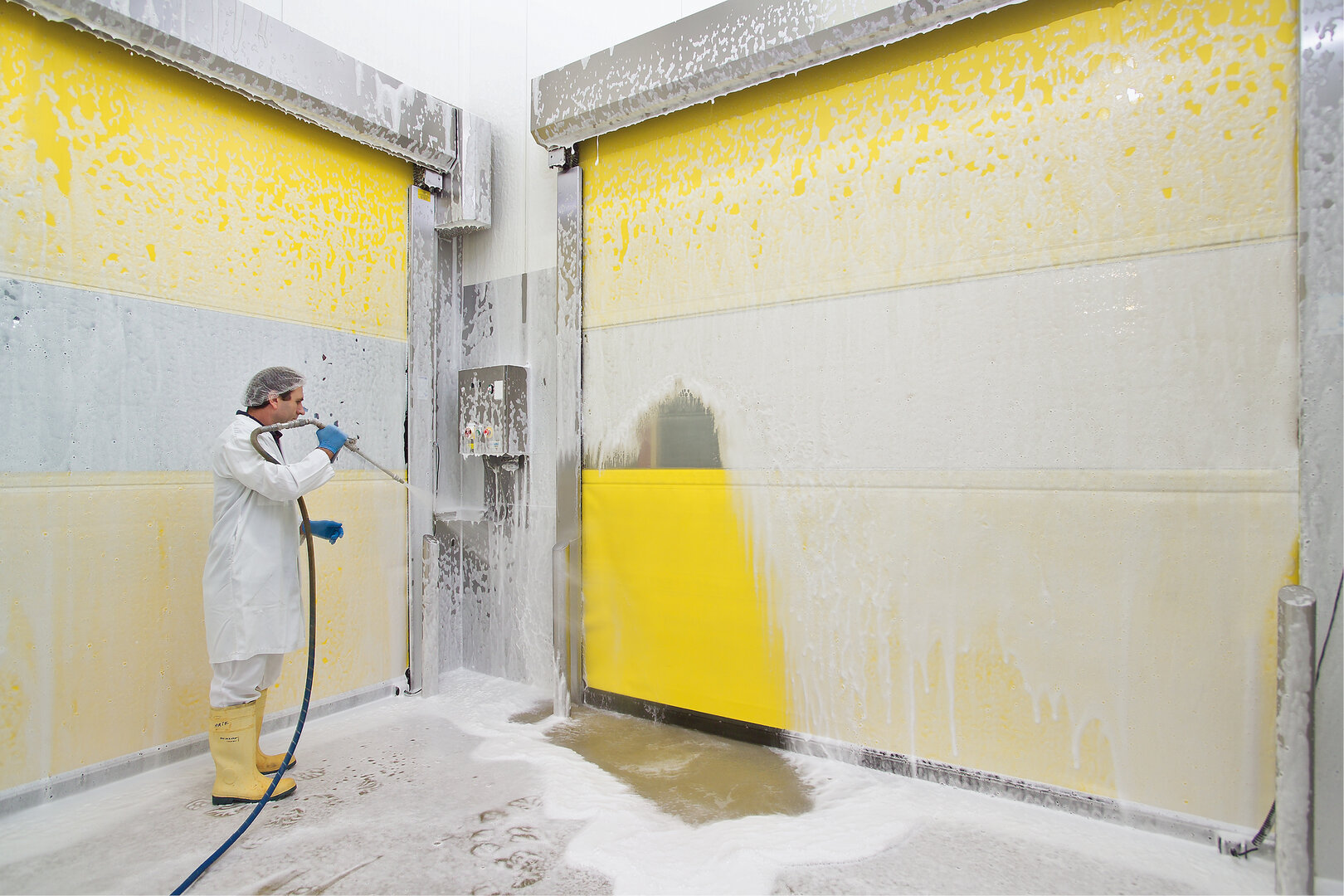

• Einsatzbereich: Lebensmittelindustrie.
• Größenbereich: bis 2500 × 4000 mm.
• Besondere Vorteile:
  • Komplett aus Edelstahl gefertigt, leicht zu reinigen.
  • Widerstandsfähiger PVC-Behang mit Sichtfenstern.
  • Für Hochdruckreinigung geeignet.

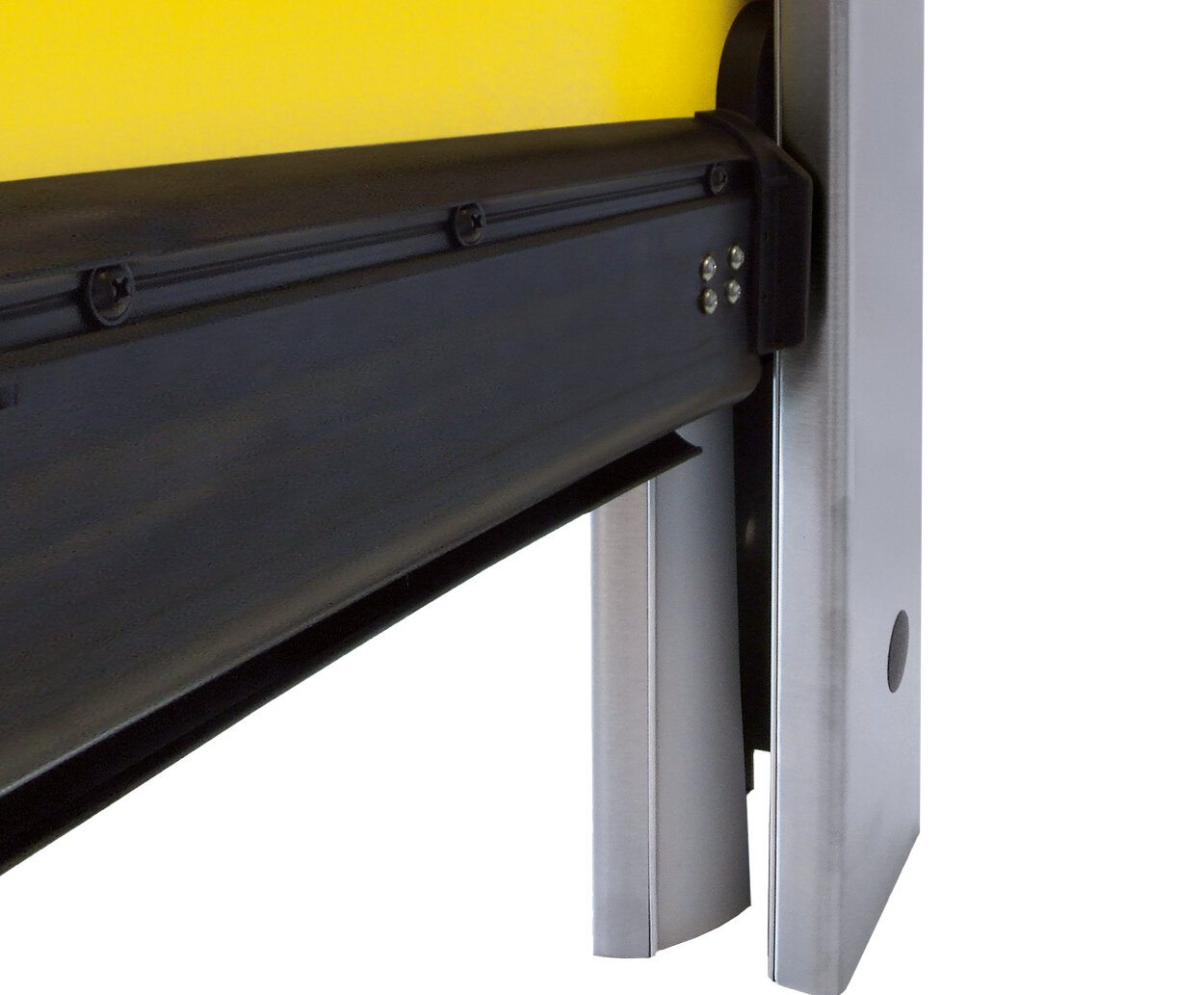

Serienmäßige EPDM-Dichtung

(Tortyp V 2515 Food L)

• Einsatzbereich: Speziell für Handels- und Logistikunternehmen sowie die Lebensmittelindustrie.
• Leistungsdaten (Auszug): Öffnen bis 1,2 m/s, Schließen ca. 0,5 m/s; Temperaturbereich +5 °C bis +40 °C.
• Ausstattung: PVC-Behang (1,5 mm), Sichtfenster 2,0 mm; Behanggleiter; SoftEdge-Bodenprofil serienmäßig; Notöffnung über Gegengewicht mit Arbeitsstrombremse.
• Besondere Vorteile:
  • Platzsparend & robust für den Innenbereich.
  • Crash-freundlich dank SoftEdge – schnelle Wiederinbetriebnahme.
  • Optional: Vorzugsfarben.

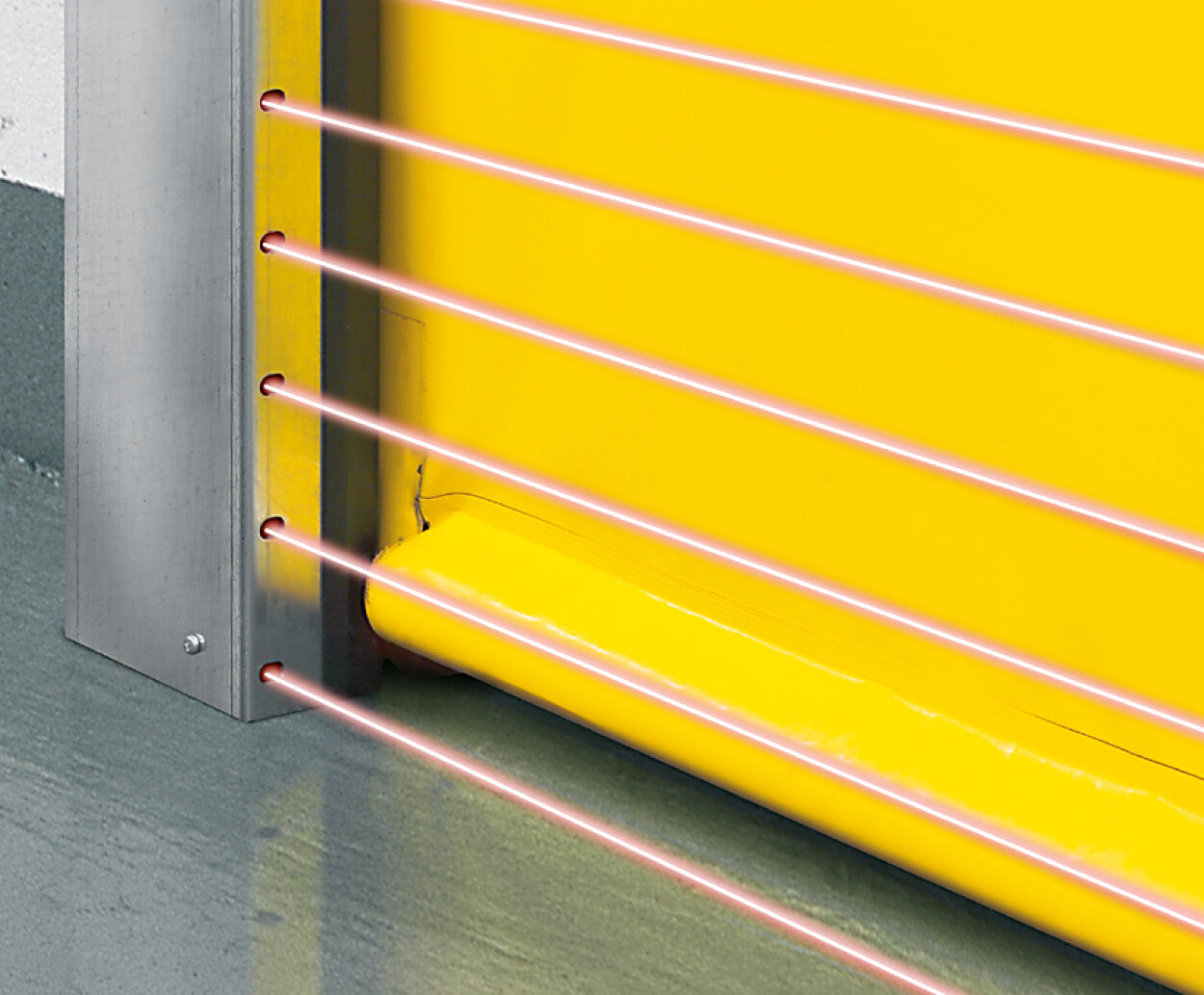

Lichtgitter verdeckt in der Torführung

(Tortyp V 2012)

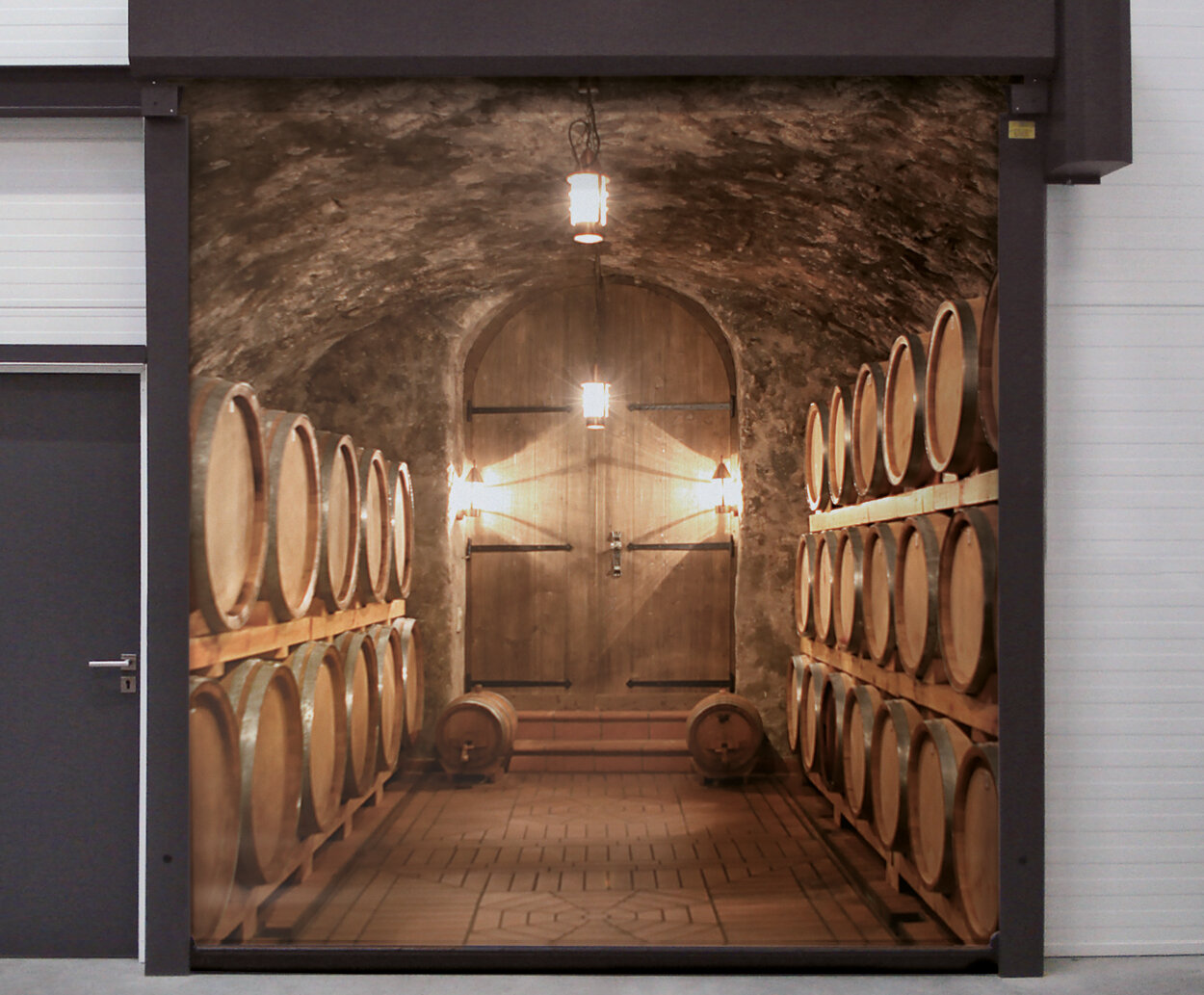

Optionale individuelle Bedruckung

(Tortyp V 2012)

• Einsatzbereich: Effektiver Anlagen- und Personenschutz mit zertifizierter Absturzsicherung.
• Größenbereich: bis 4000 × 4000 mm.
• Geschwindigkeit: Öffnen bis 1,5 m/s.
• Besondere Vorteile:
  • Zertifizierte Absturzsicherung und Performance Level d – maximale Sicherheit im Betrieb
  • Transparentes Behangmaterial für freie Sicht auf Prozesse
  • Optimierte Zugänglichkeit für Bedienung, Service und Wartung
  • Kompakte Konstruktion für Einbau direkt an Maschinen
  • Optional: Farbiges Gewebe mit Sichtfenstern

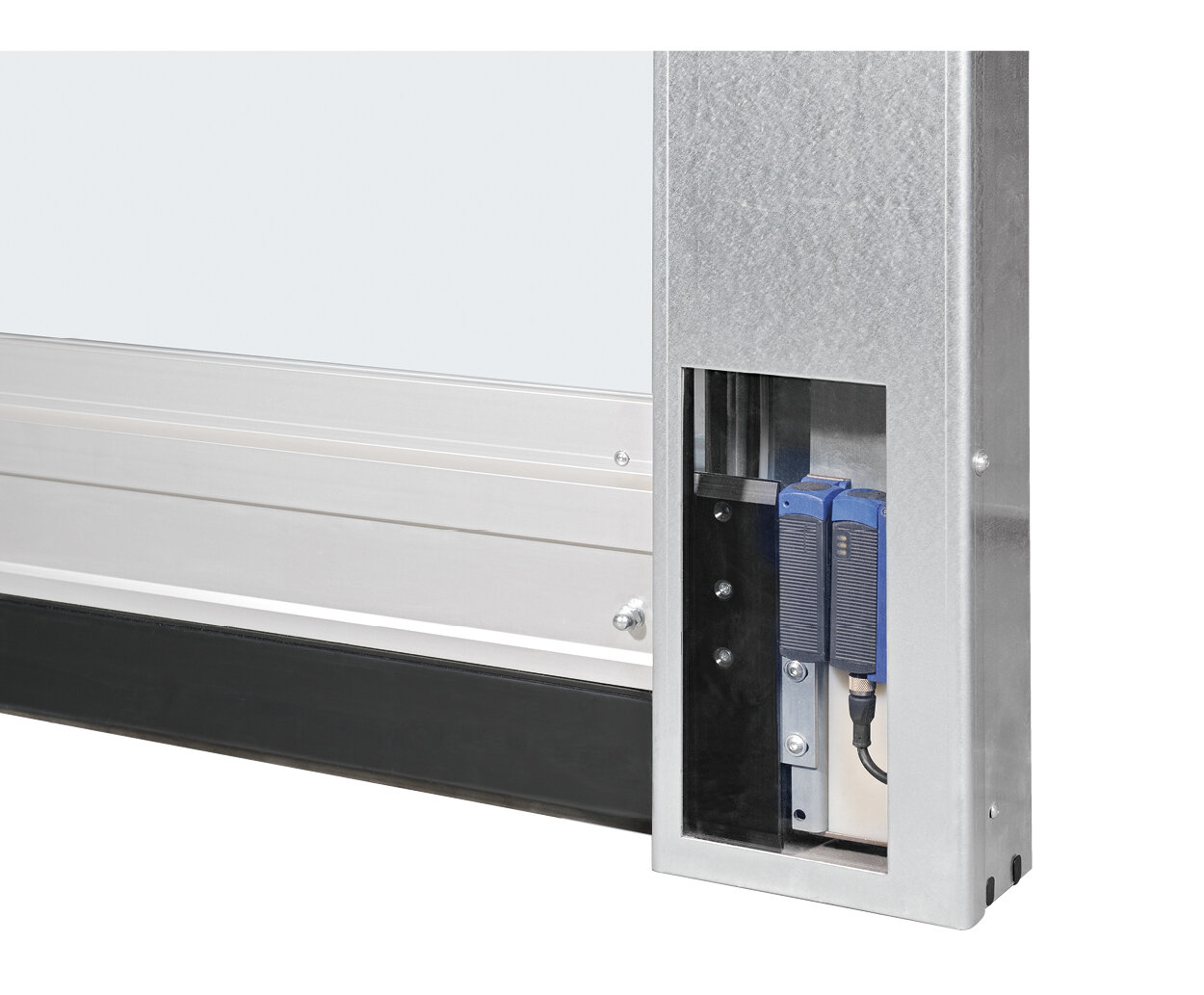

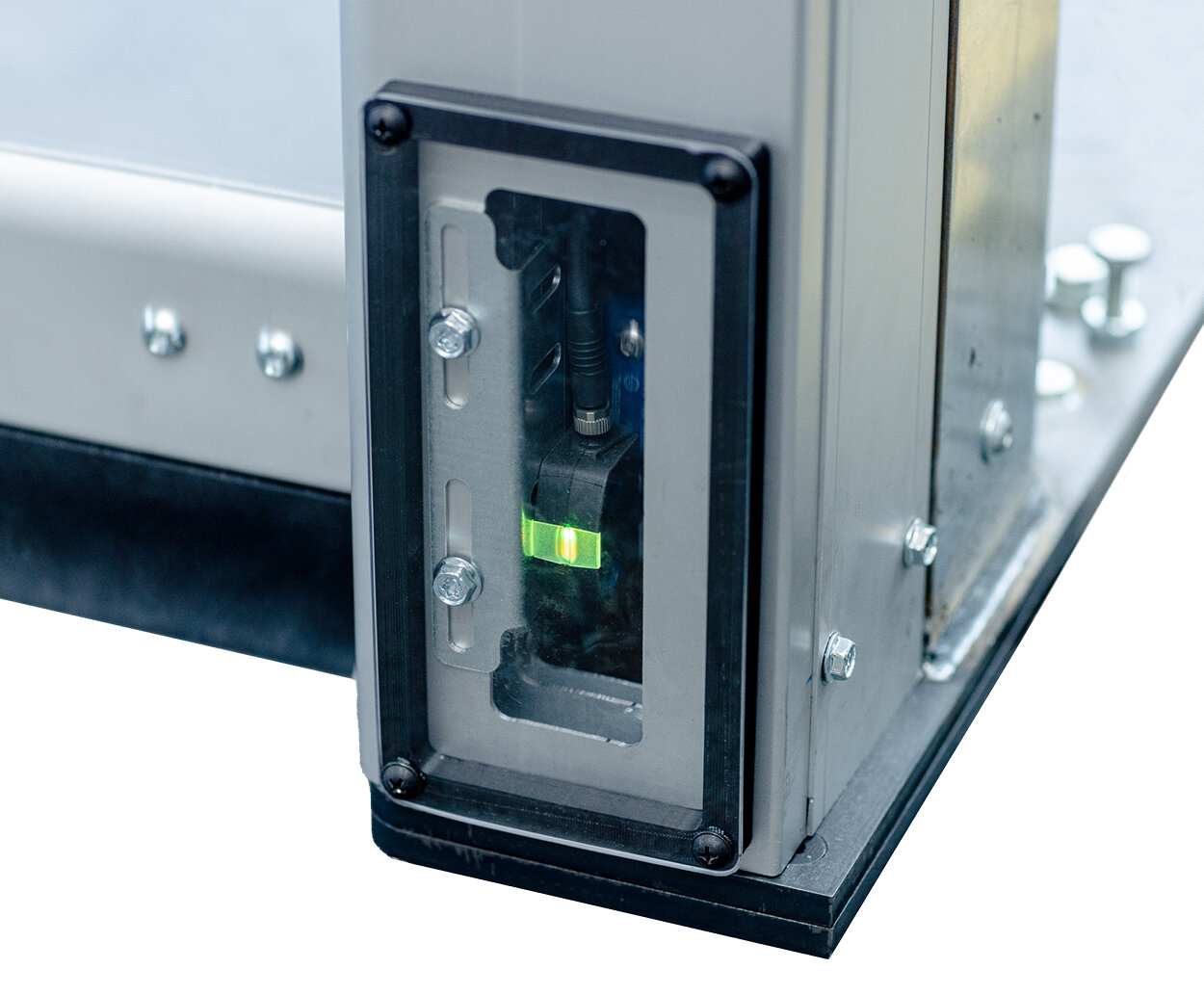

Sicherheitssensoren

• Einsatzbereich: Personenschutz und Abtrennung im Maschinenumfeld
• Größenbereich: bis 4000 × 5000 mm.
• Geschwindigkeit: Öffnen bis 2,2 m/s.
• Besondere Vorteile:
  • Geprüfte Sicherheit nach DIN EN ISO 14120:2015 – widerstandsfähige Konstruktion
  • Kompakte Seitenteile für geringen Platzbedarf
  • Robustes Aluminium-Abschlussprofil für langlebigen Einsatz
  • Integrierte Sicherheitsendschalter mit Freigabe in Endlage unten (optional auch oben)
  • Performance Level d über direkte Signalverarbeitung

Integrierter Sensor im Sicherheitsendschalter

• Einsatzbereich: Fördertechnik mit engem Platzangebot
• Größenbereich: bis 3500 × 3500 mm.
• Geschwindigkeit: Öffnen bis 0,8 m/s.
• Besondere Vorteile:
  • Platzsparende Bauweise für Förderlinien mit wenig Seitenplatz
  • Transparentes Sichtfenster im Behang für Prozesskontrolle
  • Integrierbare Steuerung in bauseitige SPS-Systeme
  • Rückmeldung der Torposition (AUF/ZU) über potentialfreie Kontakte
  • Optimiert für automatisierte Abläufe im Taktbetrieb

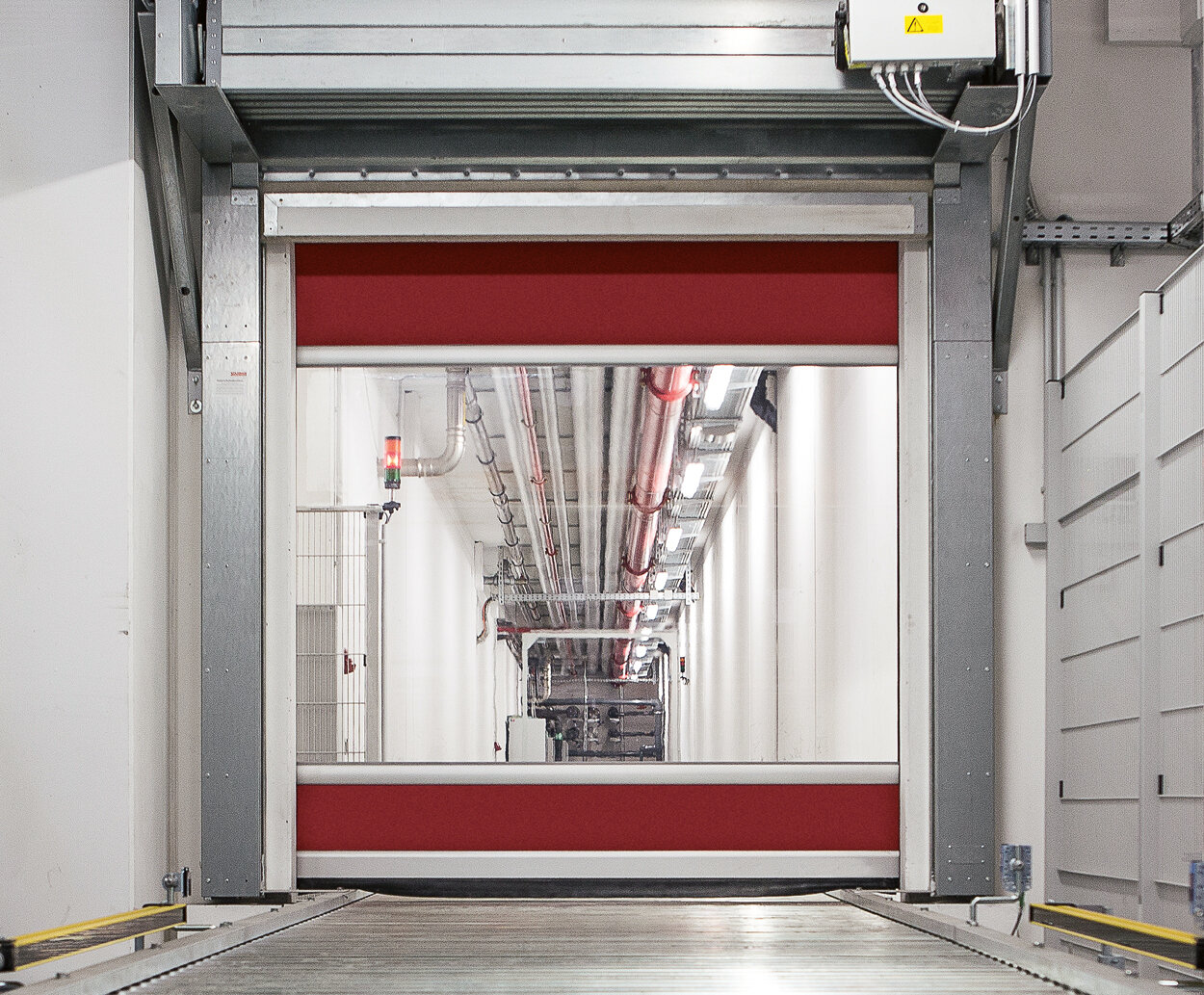

Mit Sichtfenster für Förderanlagen

(Typ V 3009 Conveyor)

• Einsatzbereich: Reinräume mit Druckunterschieden bis 50 Pa.
• Größenbereich: bis 3000 × 3000 mm.
• Geschwindigkeit: Öffnen bis 1,5 m/s.
• Besondere Vorteile:
  • Volltransparenter Behang für klare Sicht.
  • Eng in den Führungsschienen liegender Behang für minimale Luftleckage.
  • Zusätzliche Stabilität durch Federstahlwindsicherungen.
  • Standardmäßig mit Antriebs- und Wellenverkleidung für geschlossenen Aufbau.

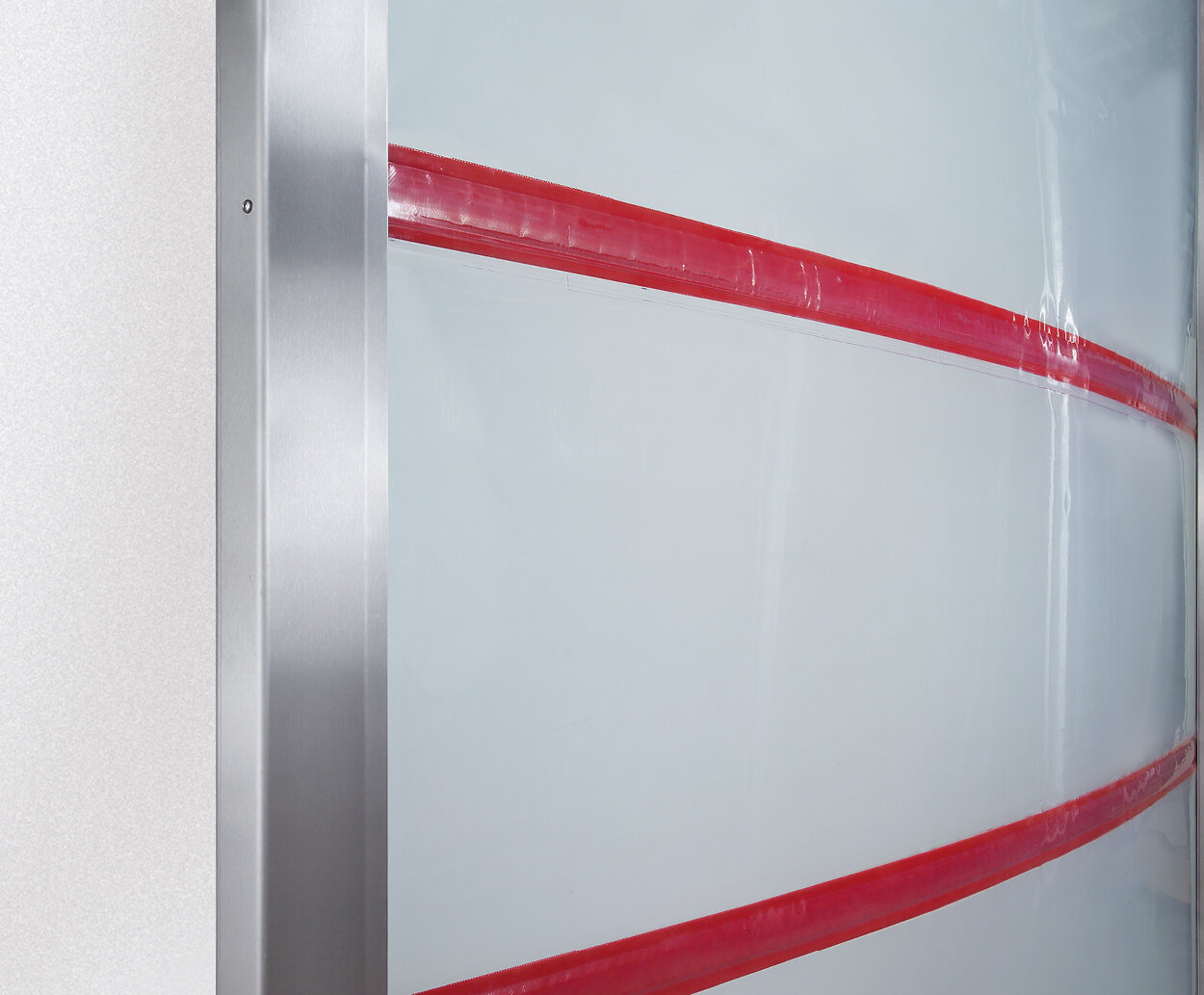

Hohe Dichtigkeit und volle Transparenz

(Typ V 3015 Clean)

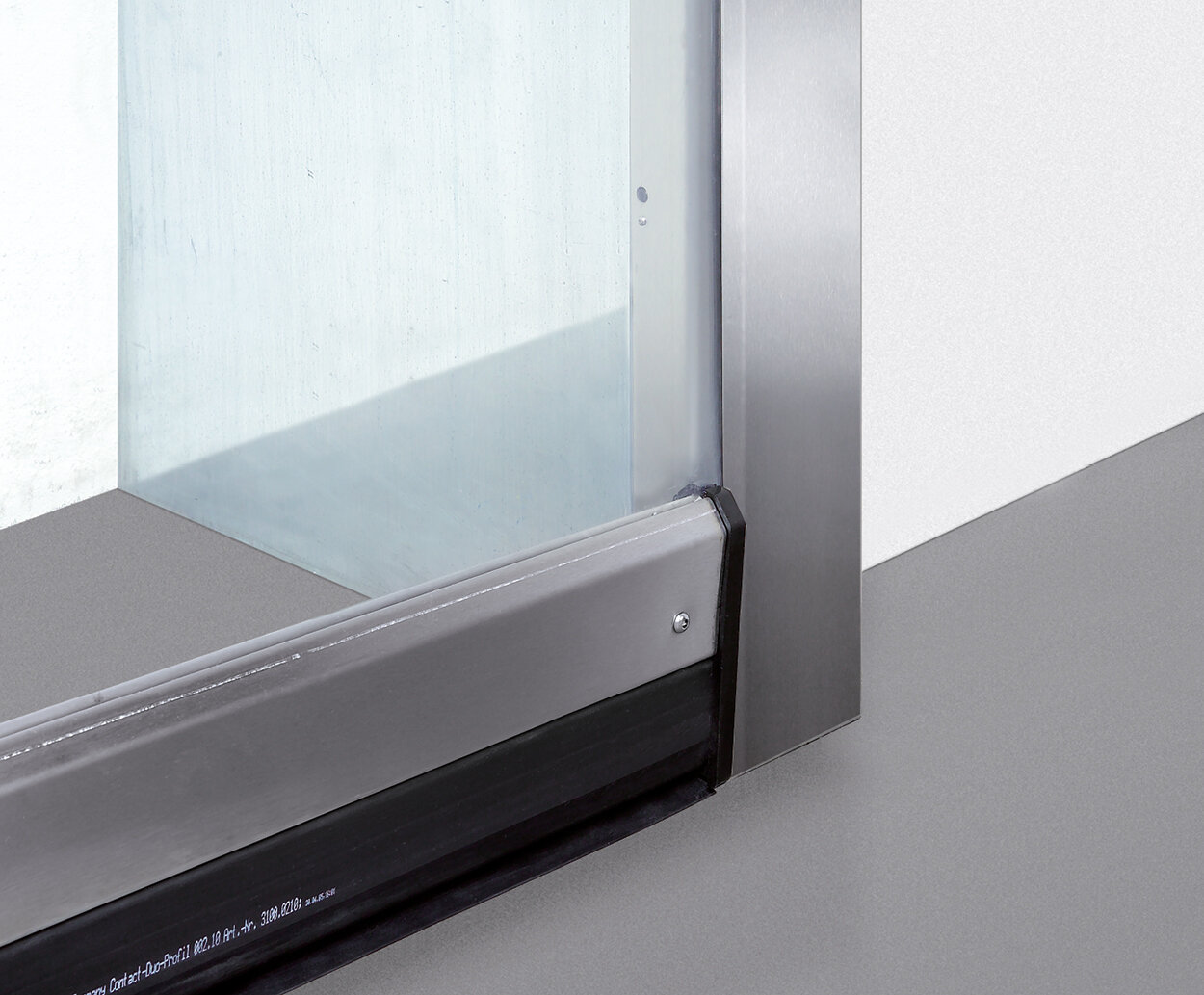

Eng in den Führungsschienen liegender Behang

(Typ V 3015 Clean)

• Einsatzbereich: Innen / Außen
• Größenbereich: bis 6000 × 6000 mm
• Geschwindigkeit: Öffnen bis 1,0 m/s.
• Besondere Vorteile:
  • Stabile Windsicherungsprofile aus Stahl über gesamte Torhöhe
  • Serienmäßige Windlastklasse 4 – zuverlässig auch bei hoher Belastung
  • Crash-sicher durch flexible Führungsgurte
  • Optional: integrierte Steuerung AK E 2500 M-I

Serienmäßige Federstahlwindsicherungen

und optionale Fensterelemente (Tortyp F 6010)

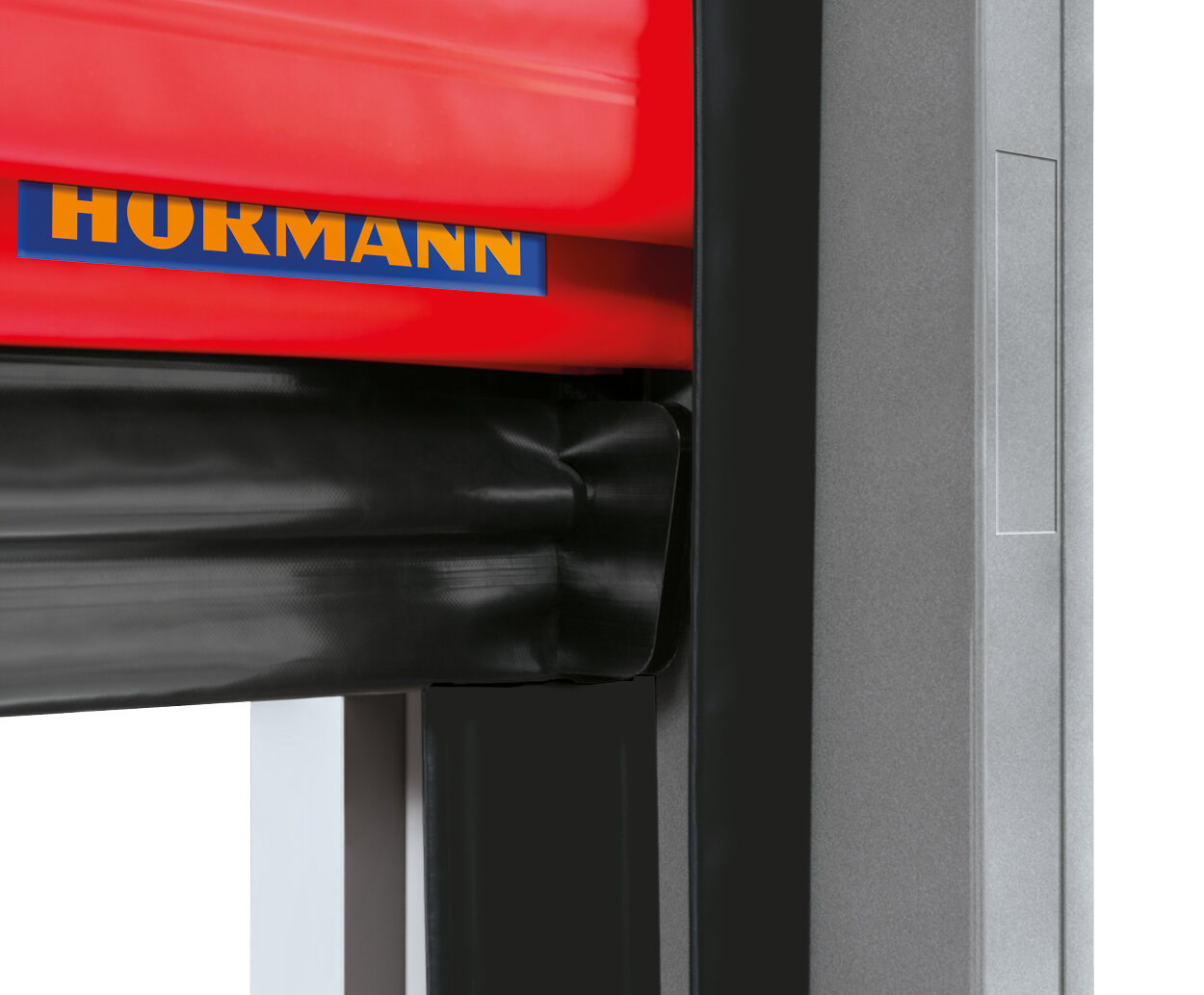

Flexible Führungsgurte

(Tortyp F 6010)

• Einsatzbereich: Außen
• Größenbereich: bis 6000 × 6000 mm
• Geschwindigkeit: Öffnen bis 1,0 m/s.
• Besondere Vorteile:
  • Isolierter Behang für verbesserte Wärmedämmung
  • Einsatz bis −30 °C mit optional beheiztem Antrieb
  • Windlastklasse 4 serienmäßig – hoher Widerstand gegen Stürme
  • Crash-sicher durch flexible Führungsgurte

Serienmäßige Federstahlwindsicherungen

und optionale Fensterelemente (Tortyp F 6010)

Flexible Führungsgurte

(Tortyp F 6010)

• Einsatzbereich: Tiefkühlbereich bis −30 °C
• Größenbereich: bis 4000 × 5500 mm
• Geschwindigkeit: Öffnen bis 1,0 m/s.
• Besondere Vorteile:
  • 3-fach isolierter Behang reduziert Kälteverluste

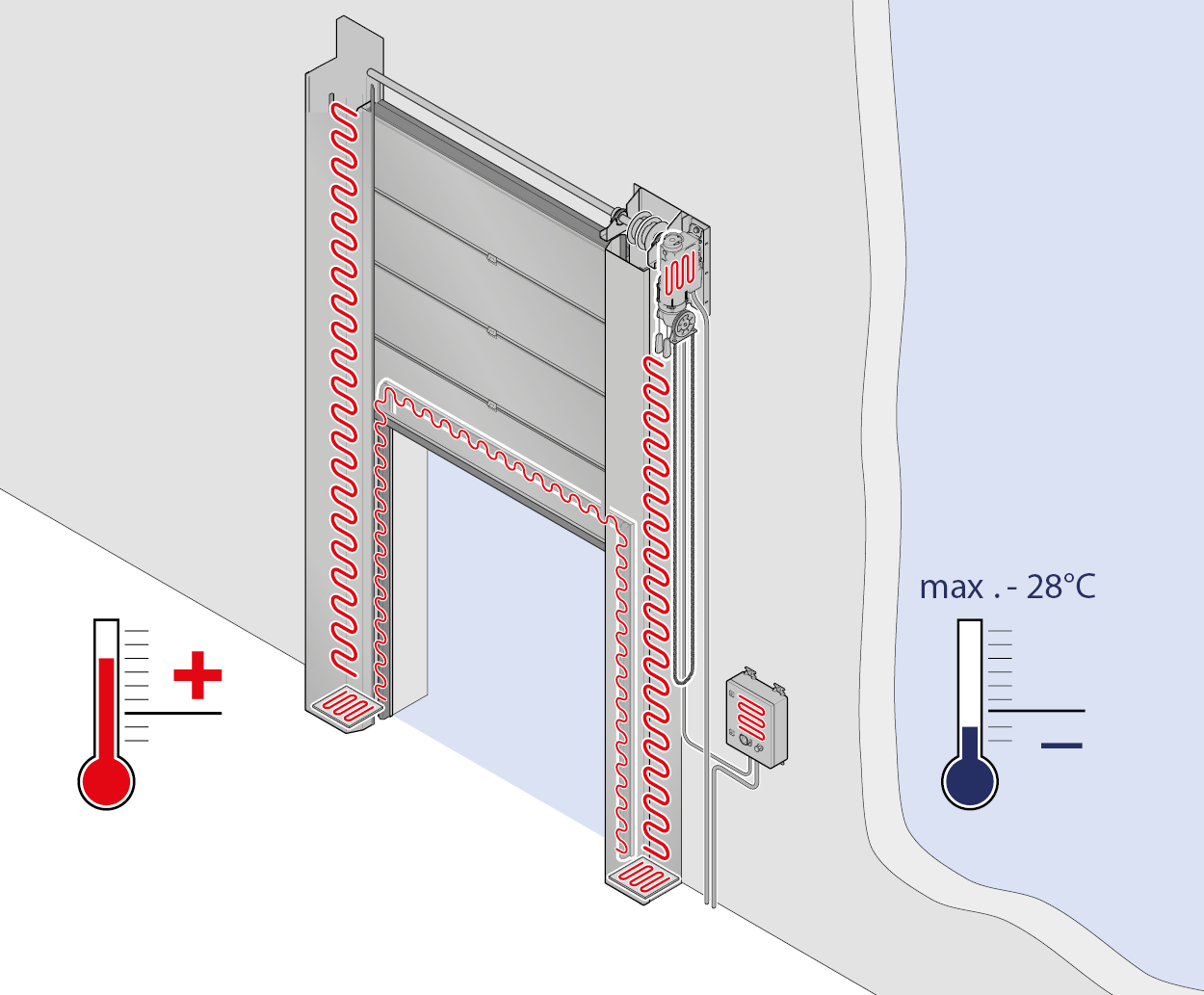

  • Beheizte Zargen sichern Funktion im Frostbereich
  • Flexible Führungsgurte verhindern Ausfallzeiten bei Crashs
  • Empfohlen mit Zusatzlösungen wie Luftschleieranlagen oder Entfeuchtern

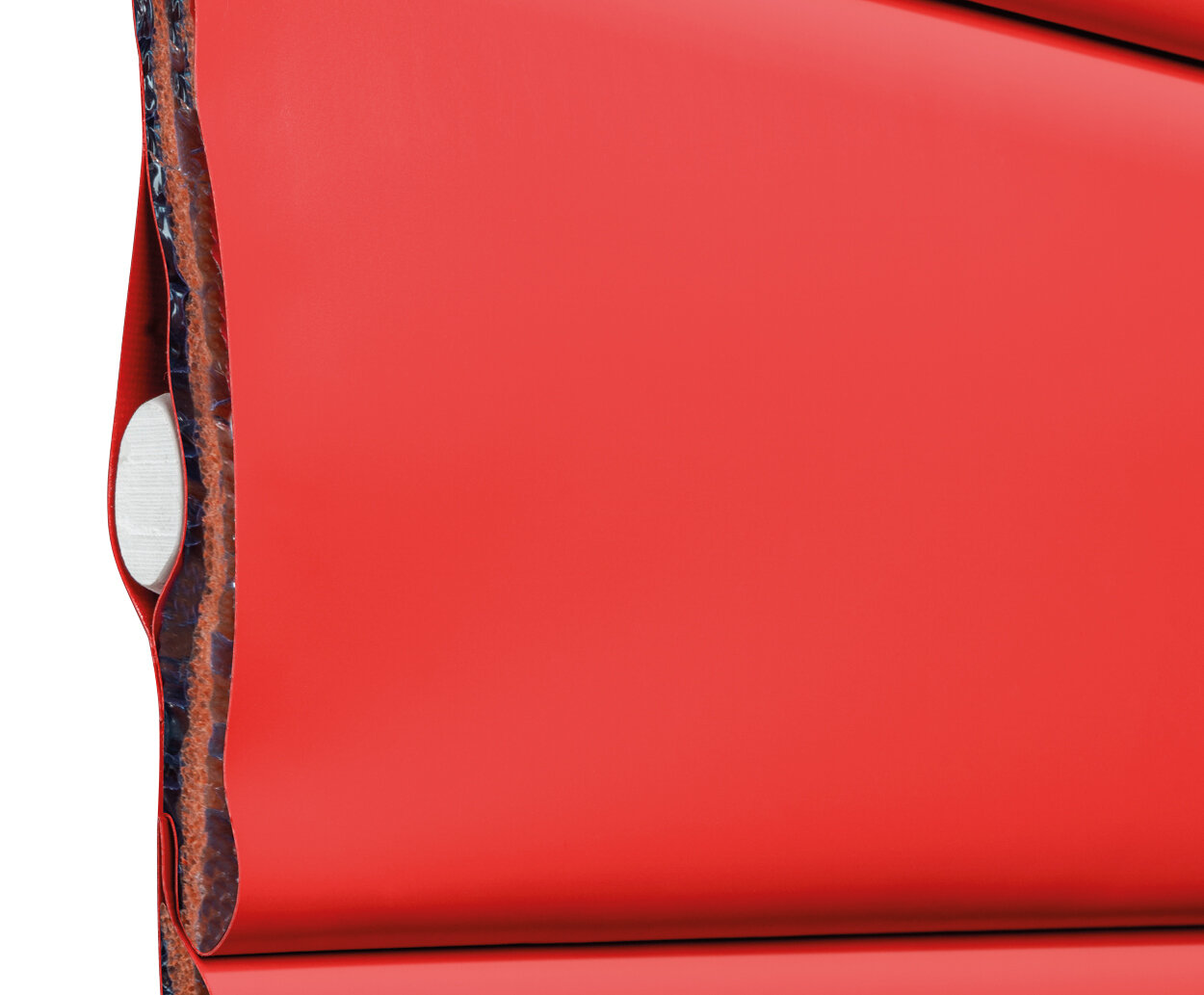

3-fach isolierter Behang

(Tortyp F 4010 Cold)

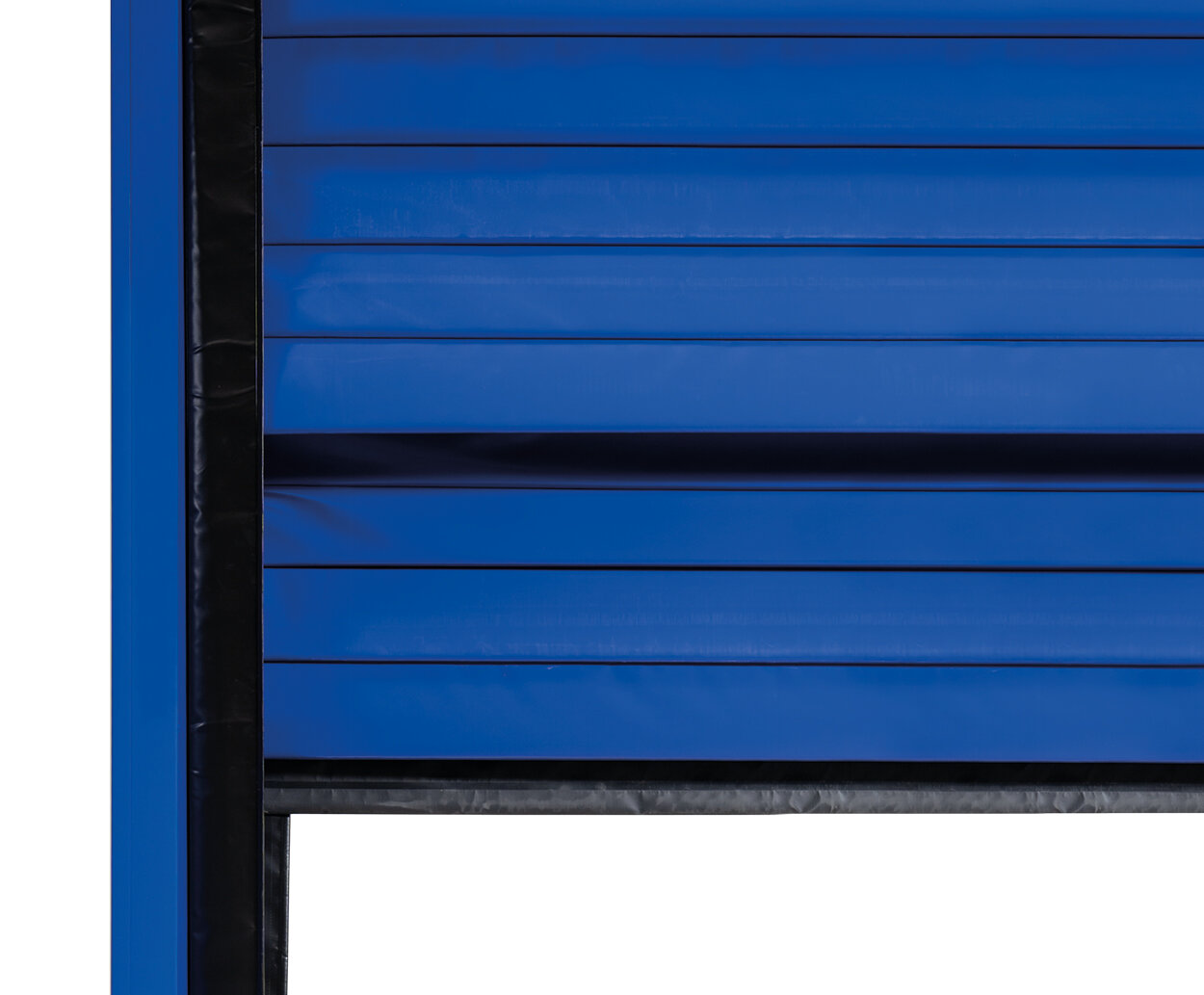

Beheizte Zarge

(Tortyp F 4010 Cold)

Beheizte Zarge

(Tortyp F 4010 Cold)

• Einsatzbereich: Innen / Außen
• Größenbereich: bis 8000 × 10000 mm
• Geschwindigkeit: Öffnen bis 0,5 m/s.
• Besondere Vorteile:
  • Robuste Windsicherungsprofile aus Stahl für hohe Windlasten
  • Zwei parallel geschaltete Antriebe für zuverlässigen Betrieb
  • Serienmäßige Federstahlwindsicherungen
  • Optional: Fensterelemente für mehr Transparenz

• Einsatzbereich: Innen / Außen
• Größenbereich: bis 14000 × 8500 mm
• Geschwindigkeit: Öffnen bis 0,5 m/s.
• Besondere Vorteile:
  • Für extrem große Toröffnungen mit hoher Belastung
  • Windlastklasse 4 bis 10 m Breite serienmäßig
  • Zwei parallel arbeitende Antriebe für hohe Betriebssicherheit
  • Serienmäßige Federstahlwindsicherungen
  • Optional: Fensterelemente für Licht und Sicht

Serienmäßige Federstahlwindsicherungen

(Tortyp F 14005)

alle Schnelllauftore (Behang)
alle Faltschnelllauftore (Behang und Seitenteile)

RAL 1018

Zinkgelb

RAL 2004

Reinorange

RAL 3002

Karminrot

RAL 5010

Enzianblau

RAL 7038

Achatgrau

alle Schnelllauftore (Behang) außer V 3010, V 4020 Cold, V 5030 MSL, V 6020 TRL

RAL 6026

Opalgrün

RAL 7016

Anthrazitgrau

RAL 7024

Graphitgrau

RAL 9005

Tiefschwarz
