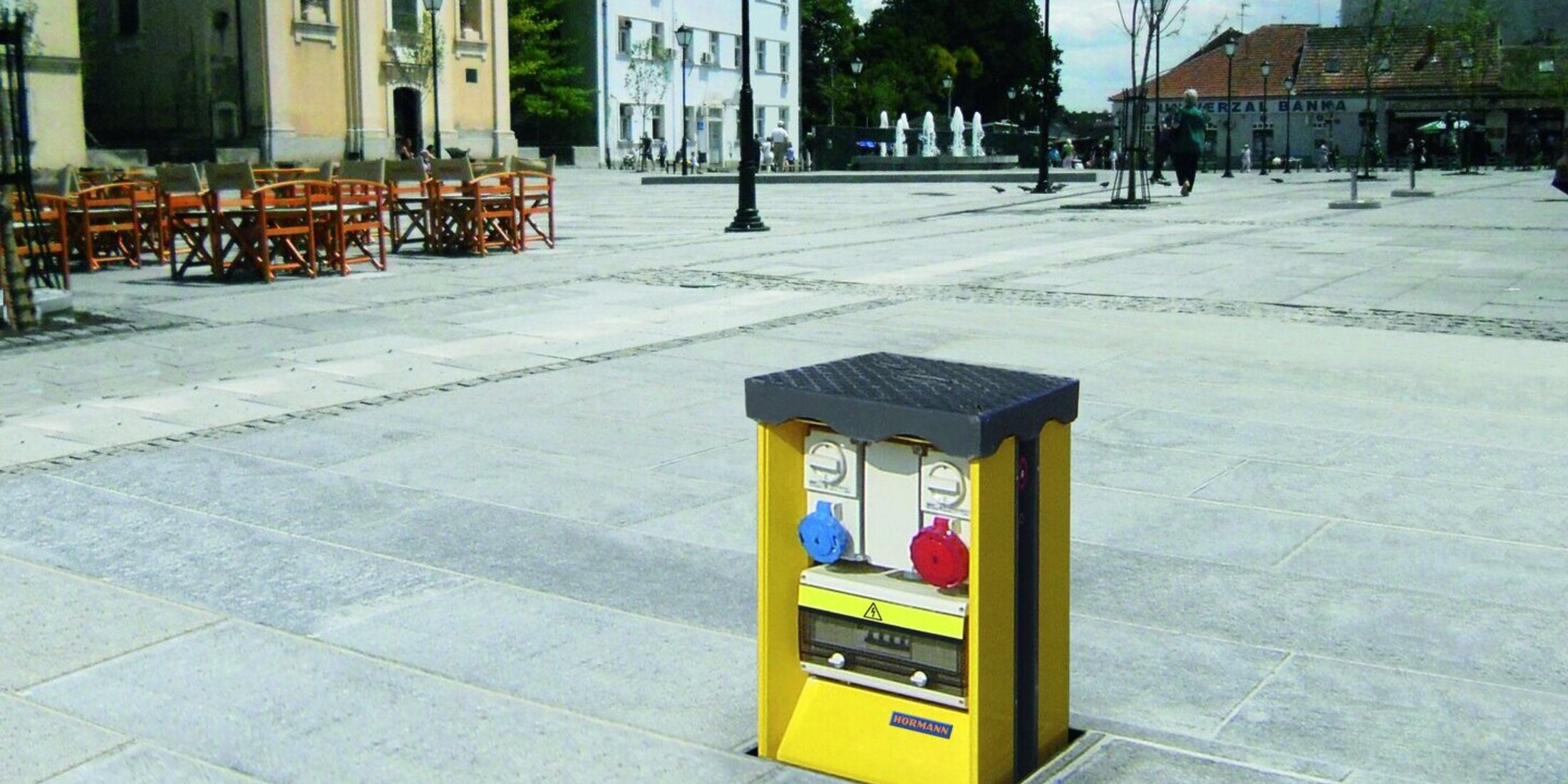

Versorgungsstationen
Versorgungsstationen
für Strom, Wasser, Druckluft und Kommunikation
Unsere Versorgungsstationen bieten die perfekte Lösung für eine zuverlässige Energie- und Medienversorgung im Innen- und Außenbereich. Ob Strom-, Wasser-, Druckluft- oder Telefonanschlüsse – die Systeme von Hörmann sind individuell konfigurierbar, robust und für unterschiedlichste Anforderungen im Objekt- und Industriebau geeignet. Dank hochwertiger Materialien, wie Stahl- oder Edelstahlgehäusen, sowie hoher Schutzarten (IP66 / IP67) sind unsere Versorgungsstationen langlebig, wetterfest und sicher.
Mit Überflur- und Unterflur-Versorgungsstationen garantieren wir maximale Flexibilität: Bei Bedarf einfach ausfahren oder mit geschlossener Abdeckplatte nutzen. Das Ergebnis ist eine sichere, ordentliche und optisch dezente Versorgungslösung für Industrieanlagen, öffentliche Plätze oder private Projekte.
Profitieren Sie von einem großen Produktspektrum – exakt aufeinander abgestimmt, funktional und zukunftsorientiert. Als Ihr starker Partner im Objekt- und Industriebau bieten wir neben Versorgungsstationen auch Industrietore, Verladetechnik, Schiebetore, Objekttüren und Zufahrtskontrollsysteme – alles aus einer Hand.

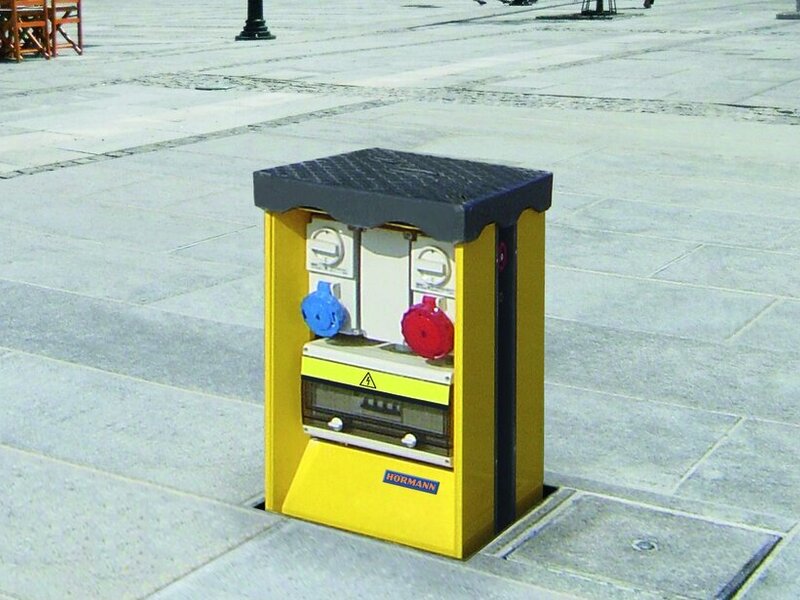

Überflur-Versorgungsstationen
Versorgung bei ausgefahrenem Gehäuse
Bei den Überflur-Versorgungsstationen wird das Gehäuse zum Anschluss der Kabel und Leitungen für die Zeit der Nutzung ausgefahren. Die Anschlüsse für Strom, Wasser, Druckluft oder Telefon werden individuell konfiguriert und installiert.
- Automatisches Ausfahren durch integrierte Gasdruckfeder und manuelles Einfahren durch Herunterdrücken
- Verriegelung mit Schloss auf der Abdeckplatte
- Geeignet für den Innen- und Außeneinsatz
Modelle
Vergleichstabelle

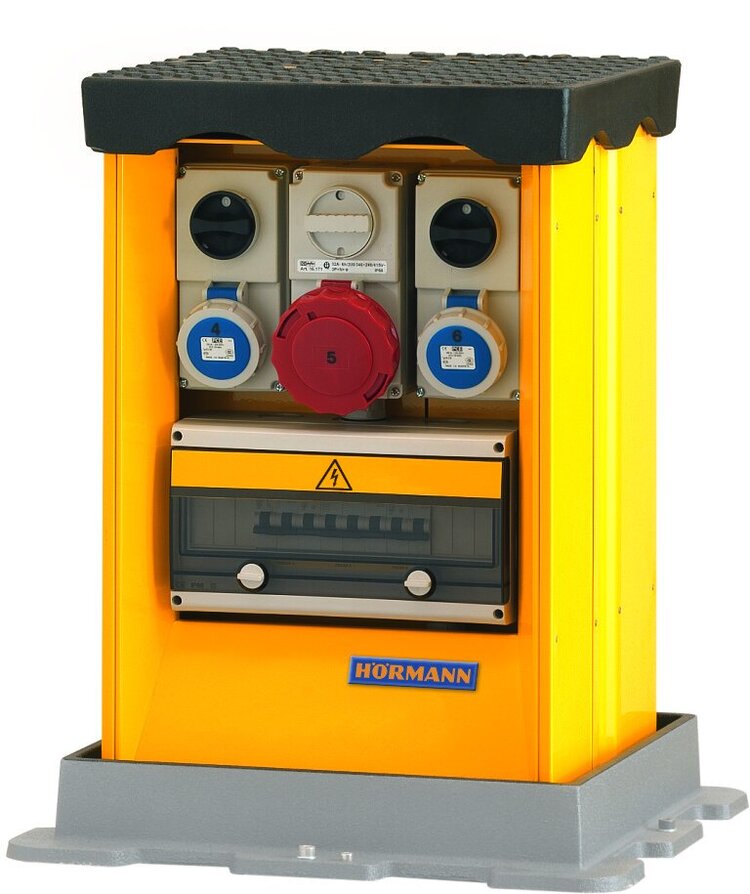

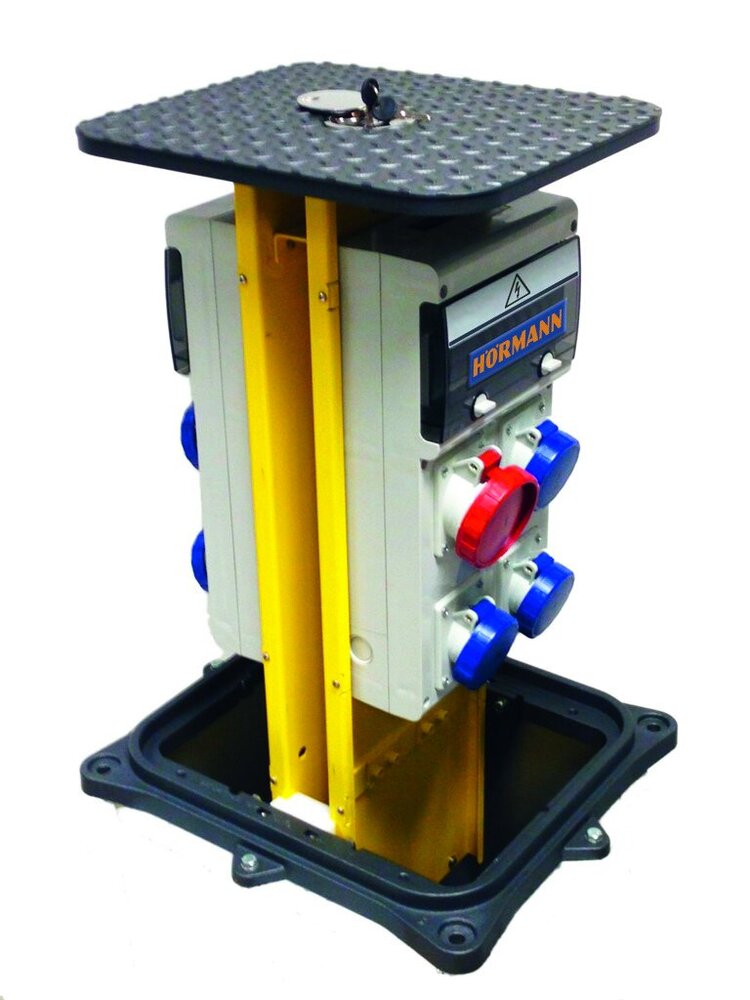

| Utility Tower M | Utility Tower L | Utility Tower XL | |
|---|---|---|---|
| Stahl-Gehäuse | ● | ● | ● |
| Edelstahl-Gehäuse | – | – | ○ |
| Abmessungen | 300 × 200 mm | 400 × 300 mm | 400 × 400 mm |
| Höhe (ausgefahren) | 600 mm | 600 mm | 550 mm |
| Schutzart | IP 66 | IP 66 | IP 66 / IP 67 |
| Belastungsklasse nach EN 124 | C250 | C250 | D400 |
| Anschlüsse | |||
| Steckdose IEC309 – 230 V 16 A | ○ | ○ | ○ |
| Schutz-Kontakt-Steckdose – 230 V 16 A | ○ | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 230 V 16 A | ○ | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 230 V 32 A | ○ | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 230 V 63 A | – | – | ○ |
| Steckdose IEC309 – 400 V 16 A | ○ | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 400 V 16 A | ○ | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 400 V 32 A | ○ | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 400 V 63 A | – | – | ○ |
| Wasser mit Schnellverbinder und Wasserhahn | – | – | ○ |
| Druckluft mit Schnellverschlusskupplung | – | – | ○ |
| Telefonbuchse RJ45 (IP55) | – | – | ○ |
● = Standardausstattung
○ = optionale Ausstattung
– = nicht erhältlich

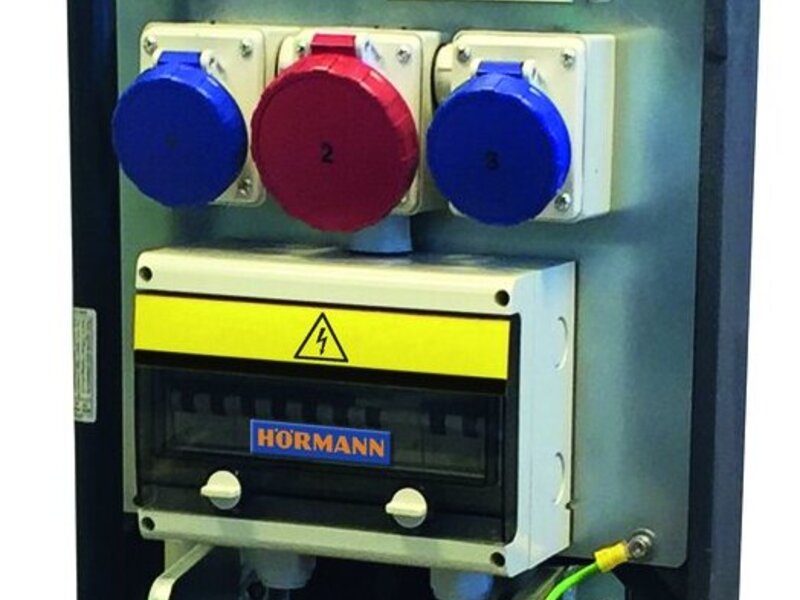

Unterflur-Versorgungsstationen
Versorgung bei geschlossener Abdeckplatte
Bei den Unterflur-Versorgungsstationen wird zum Anschluss der Kabel und Leitungen die Abdeckplatte geöffnet und anschließend für die Zeit der Nutzung wieder geschlossen. Die Anschlüsse Strom, Wasser, Druckluft oder Telefon werden individuell konfiguriert und installiert.
- Automatisches Öffnen durch integrierte Gasdruckfeder und manuelles Schließen durch Herunterdrücken
- Öffnungswinkel 90°
- Kabeldurchführung in der Abdeckplatte
- Verriegelung mit Schloss auf der Abdeckplatte
- Geeignet für den Innen- und Außeneinsatz
Modelle
Vergleichstabelle

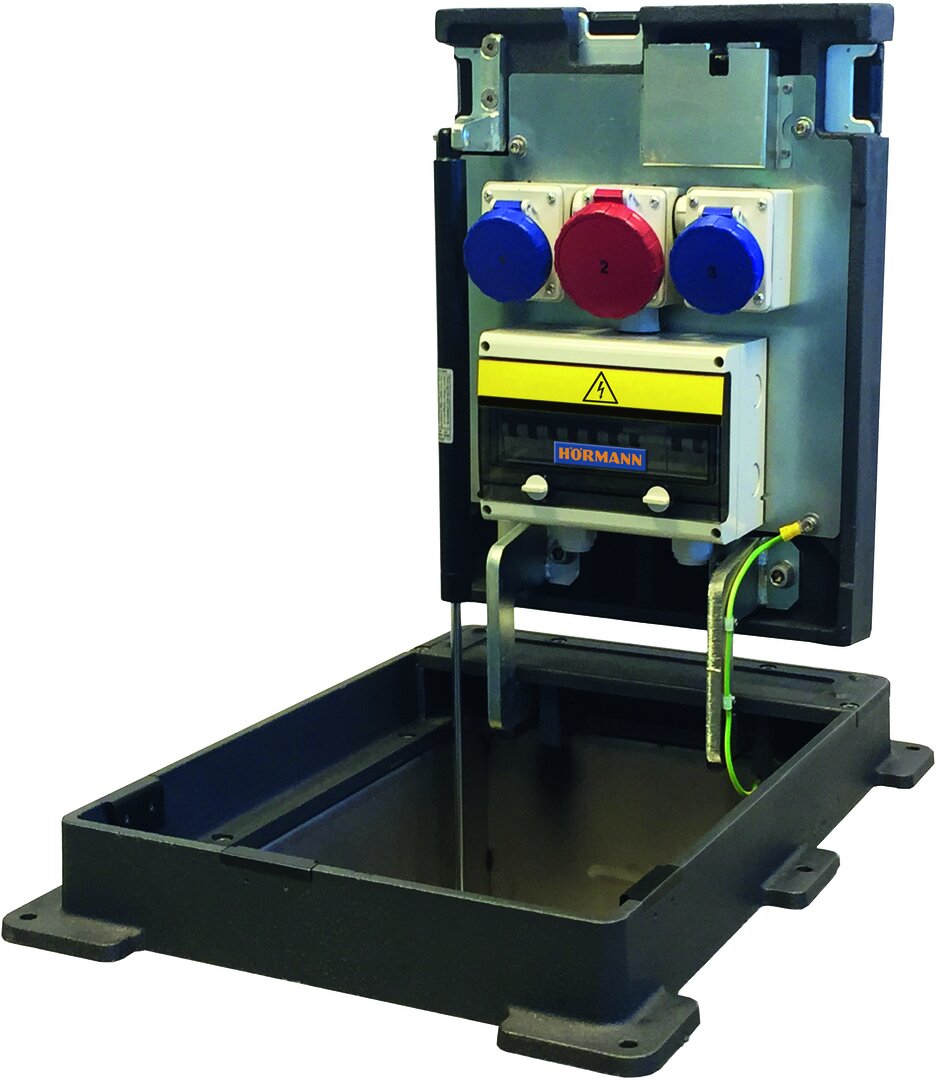

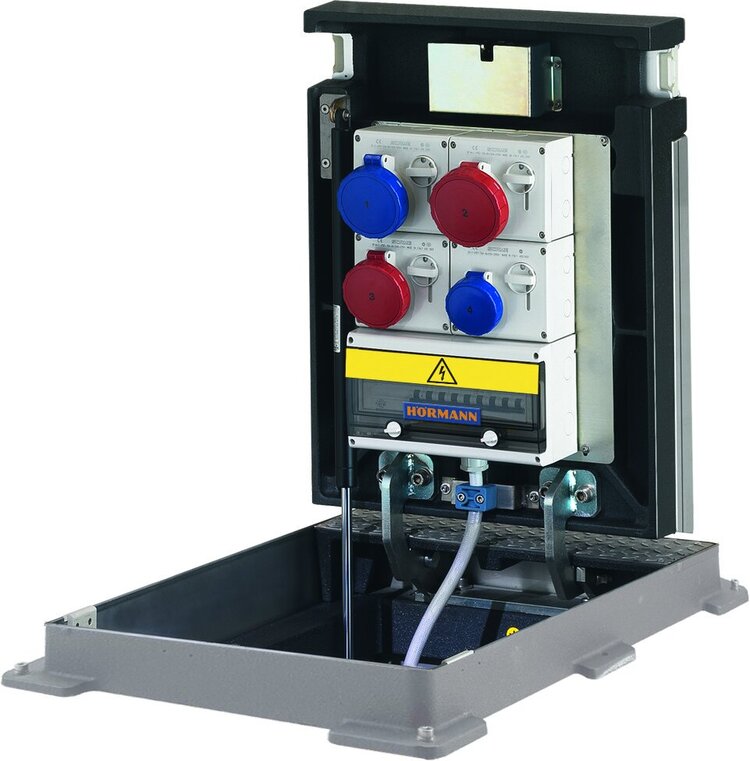

| Utility Underground M | Utility Underground L | |
|---|---|---|
| Stahl-Gehäuse | ● | ● |
| Edelstahl-Gehäuse | ○ | ○ |
| Abmessungen | 700 × 480 × 450 mm | 820 × 520 × 500 mm |
| Höhe (ausgefahren) | 535 mm | 675 mm |
| Schutzart | IP 66 | IP 66 / IP 67 |
| Belastungsklasse nach EN 124 | C250 | D400 |
| Füllung der Abdeckplatte mit Fahrbahnbelag | – | ● |
| Anschlüsse | ||
| Steckdose IEC309 – 230 V 16 A | ○ | ○ |
| Schutz-Kontakt-Steckdose – 230 V 16 A | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 230 V 16 A | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 230 V 32 A | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 230 V 63 A | ○ | ○ |
| Steckdose IEC309 – 400 V 16 A | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 400 V 16 A | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 400 V 32 A | ○ | ○ |
| Steckdose mit Sicherungsschalter IEC309 – 400 V 63 A | ○ | ○ |
| Wasser mit Schnellverbinder und Wasserhahn | ○ | ○ |
| Druckluft mit Schnellverschlusskupplung | ○ | ○ |
| Telefonbuchse RJ45 (IP55) | ○ | ○ |
● = Standardausstattung
○ = optionale Ausstattung
– = nicht erhältlich
