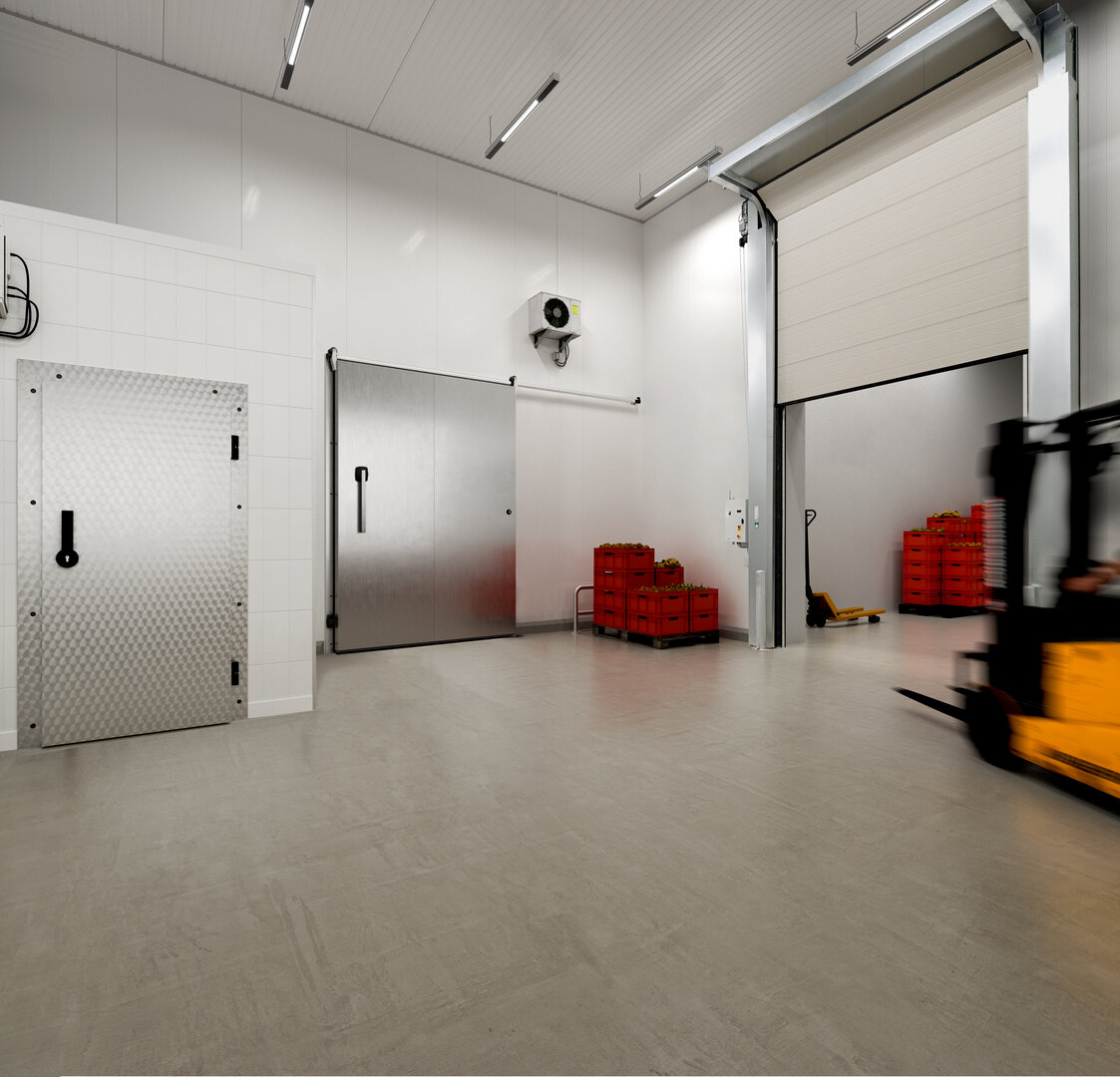

ISOLIERTÜREN UND ISOLIERTORE
Kühl bleiben und Qualität sichern
Isoliertüren und Isoliertore für Kühl- und Gefrierräume sind in der Lebensmittelindustrie wie auch im Einzelhandel unverzichtbar. Sie sorgen für konstante Temperaturen und gewährleisten die Qualität sowie die Haltbarkeit der gelagerten Produkte. steinau bietet dafür leistungsstarke Lösungen in Drehflügel- und Schiebetürausführung an – für Kühlräume bis 0 °C und Gefrierräume bis –28 °C.
Thermisch getrennte Lamellen und isolierte Behänge der Schnelllauftore reduzieren zuverlässig Kälteverluste, während robuste Konstruktionen und langlebige Materialien für einen sicheren Betrieb sorgen. Ein Türblatt mit 80 mm Stärke für Kühlräume bzw. 120 mm Stärke für Tiefkühlbereiche gewährleistet optimale Dämmung. Damit die Dichtungen im Tiefkühlbereich nicht festfrieren, sind die Zargen serienmäßig mit selbstregulierenden Heizkabeln ausgestattet.
Die Türen sind leicht zu reinigen und erfüllen höchste Hygienestandards. Auf Wunsch sind sie auch in Edelstahl V4A oder in einer individuellen RAL-Farbe erhält-
lich – für eine Lösung, die perfekt zu den Anforderungen Ihres Betriebs passt.
Drehtüren

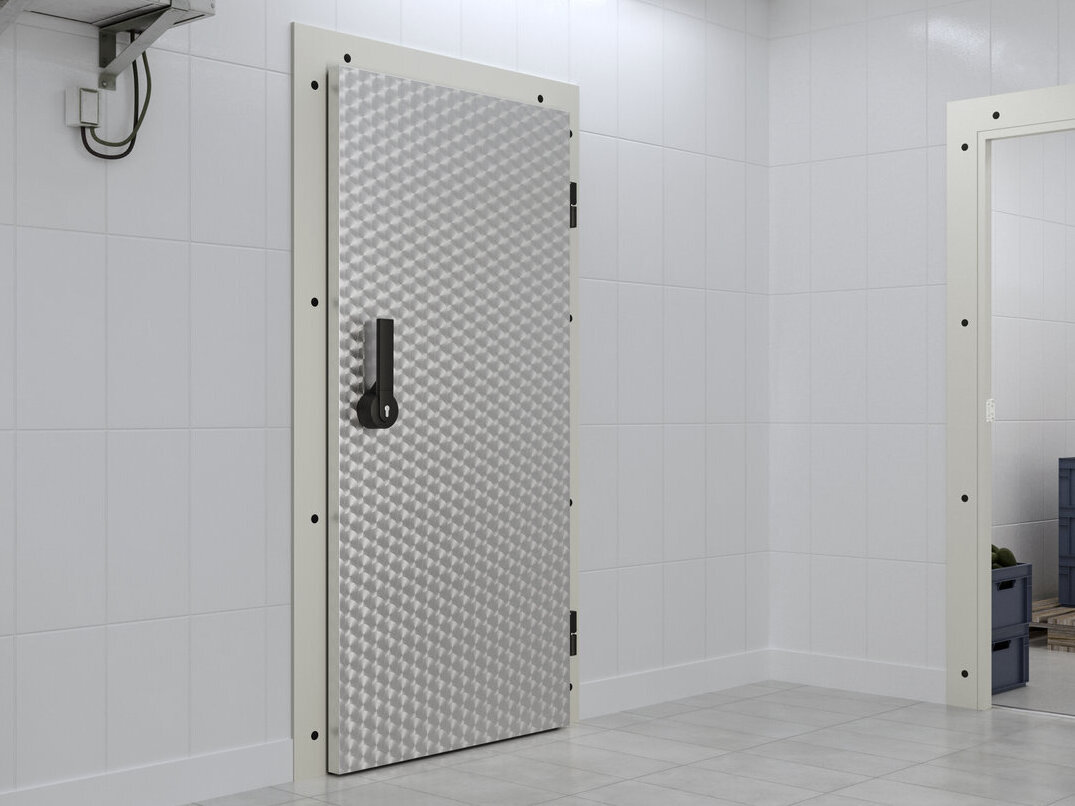

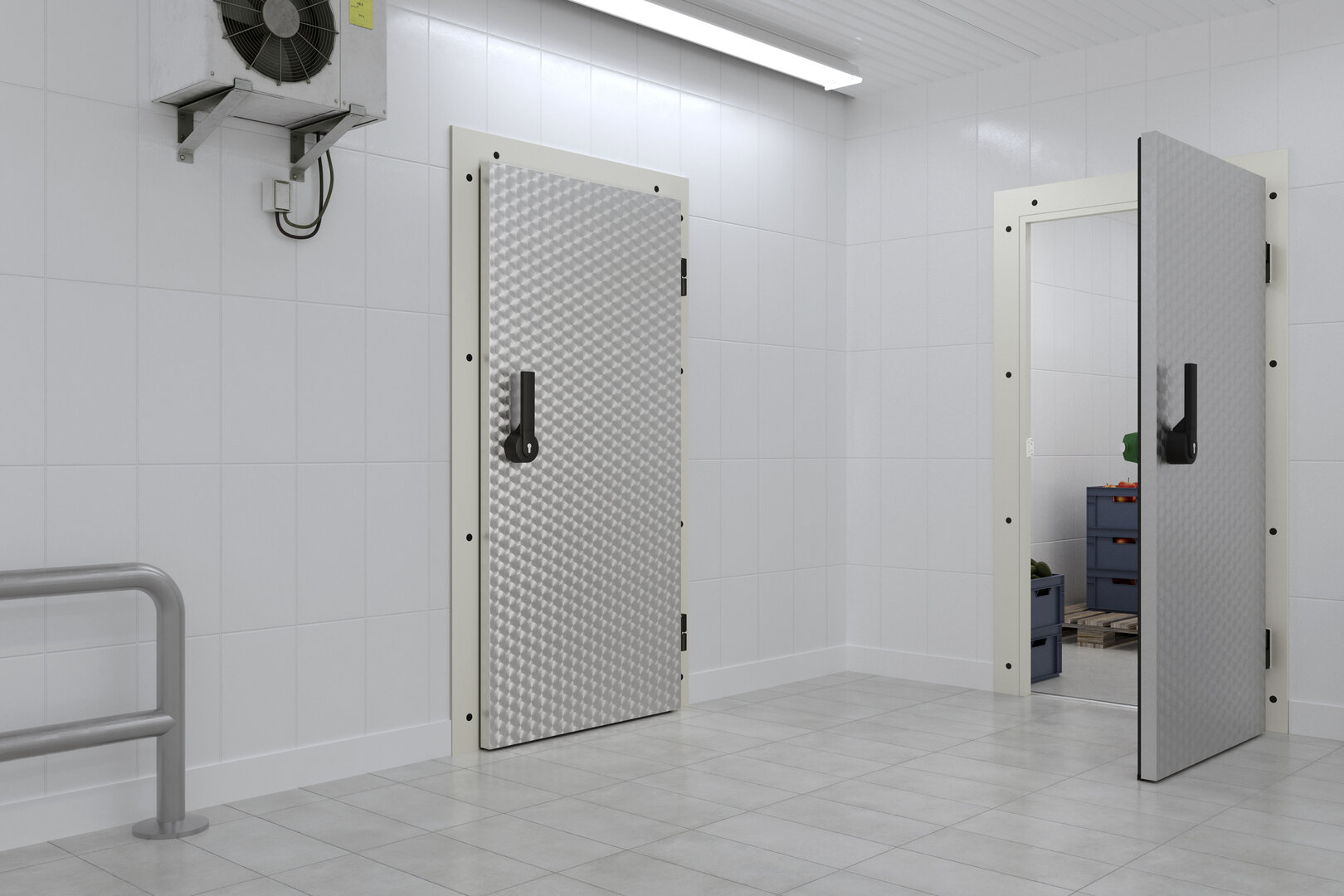

Kühl- und Gefrierraumtüren
Die steinau Kühlraum- und Gefrierraumtüren überzeugen durch ihre Robustheit, Langlebigkeit und sind in individuellen Größen erhältlich. Für Kühlraumtüren setzen wir ein 80 mm starkes, mit Polyurethan ausgeschäumtes Türblatt ein. Im Tiefkühlbereich sorgen unsere Gefrierraumtüren mit einem 120 mm starken Türblatt für eine hervorragende Dämmung. Damit die Türdichtungen in diesem Bereich nicht festfrieren, sind die isolierenden Zargen serienmäßig mit einem selbstregulierenden Heizkabel ausgestattet.
Unsere Isoliertüren sind leicht zu reinigen und erfüllen höchste Hygienestandards. Für besonders anspruchsvolle Einsatzbereiche in der Lebensmittelverarbeitung sind die Türblätter optional auch in Edelstahl V4A verfügbar. Darüber hinaus können alle Isoliertüren in einem RAL-Farbton Ihrer Wahl geliefert werden.

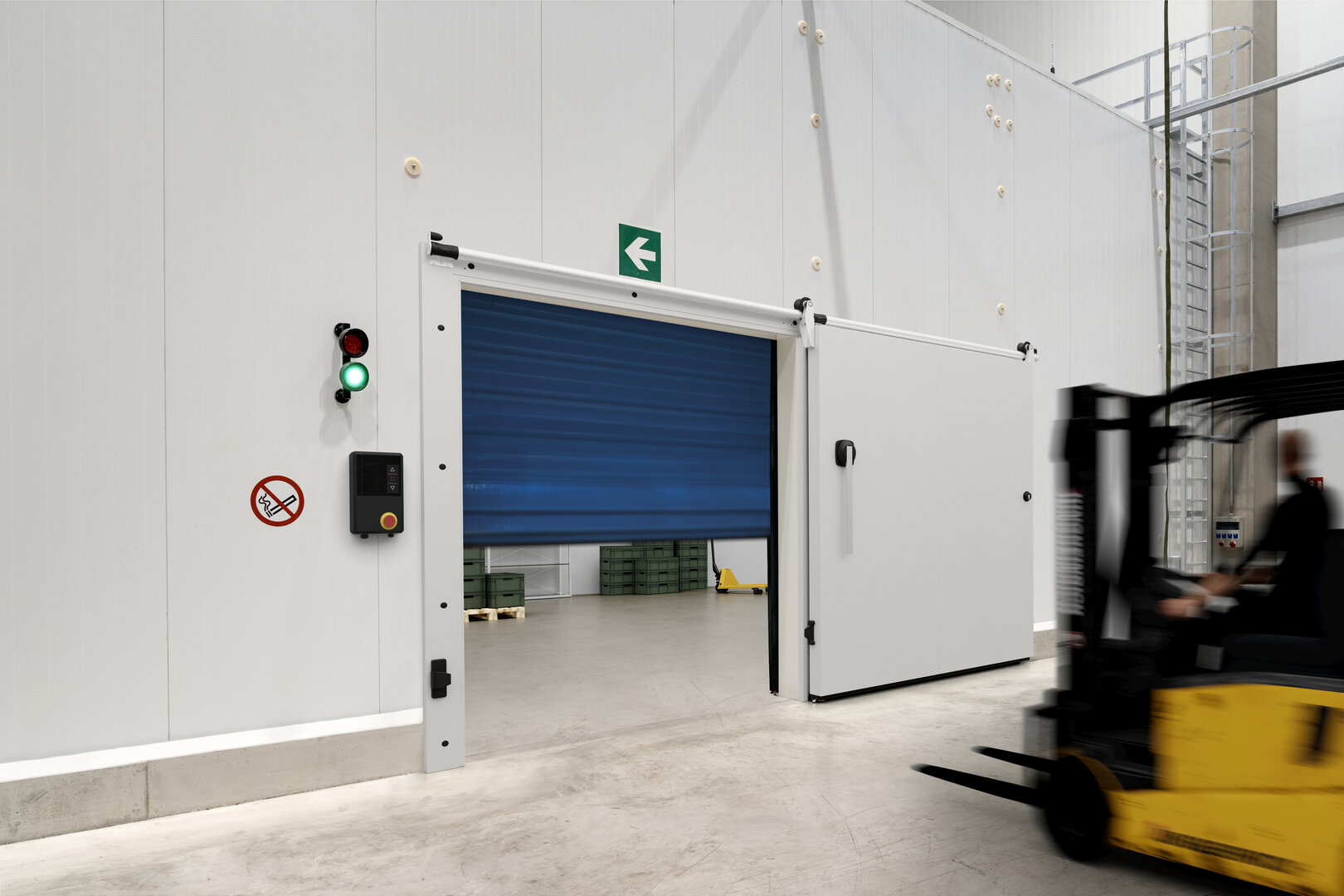

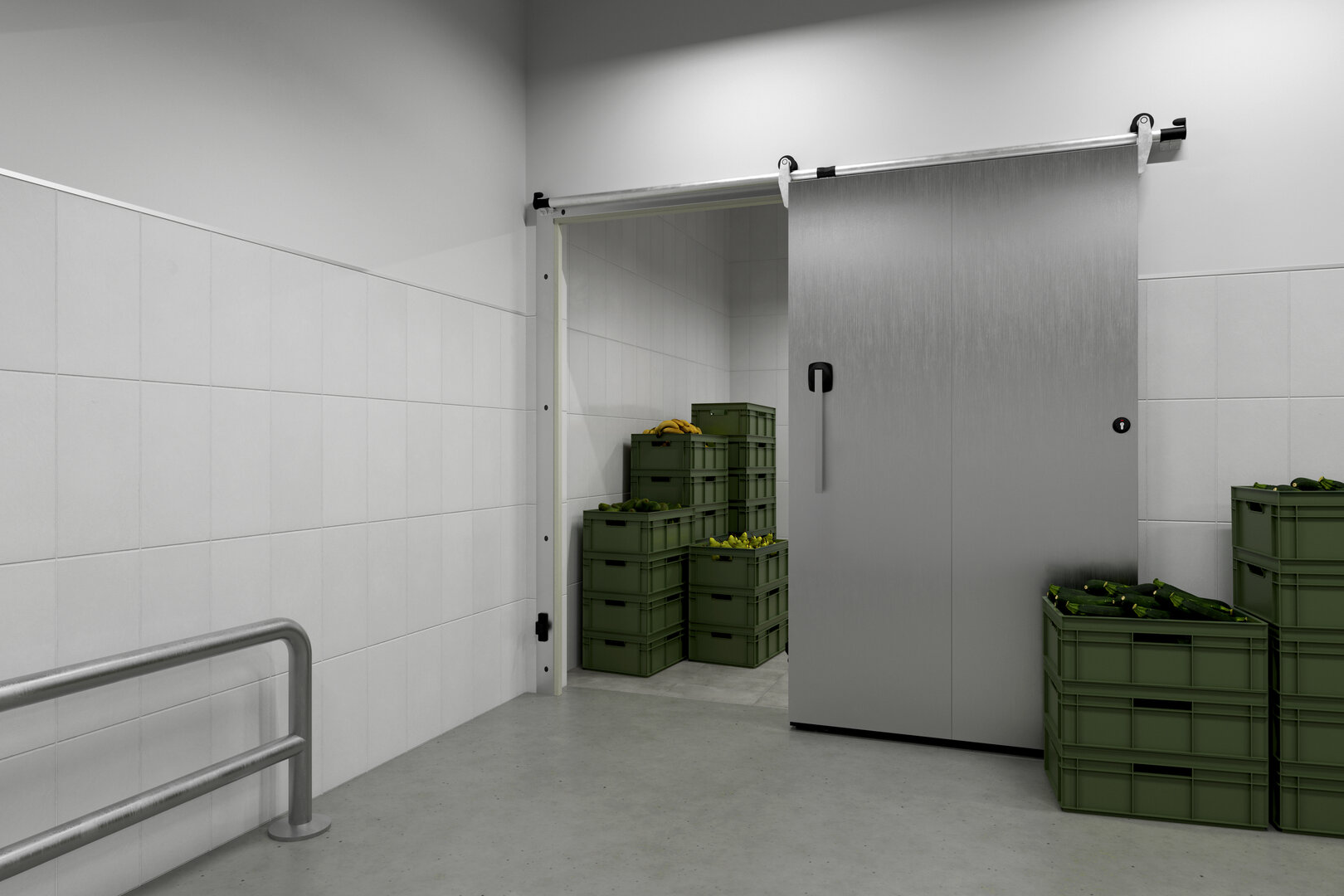

Schiebetüren
Kühlräume und Gefrierzellen
Unsere Kühlraum-Drehtüren HID-80 und Schiebetüren HIS-80 sind die ideale Wahl für Temperaturen bis 0 °C – ob für kleinere Kühlzellen oder große Kühlhäuser in Supermärkten, Fleischereien und der Lebensmittelindustrie. In Kombination mit einer Pendeltür lassen sich Energieverluste zusätzlich reduzieren.
Für Gefrierräume bis –28 °C bieten die Gefrierraum-Drehtüren HID-120 und Schiebetüren HIS-120 eine hervorragende Dämmung. Ein Schnelllauftor ergänzt optimal: Nachts sorgt die Tür für Isolierung, tagsüber ermöglicht das Tor schnelle Öffnungszyklen.
Alle Türen sind hochwertig isoliert, gewährleisten konstante Temperaturen und senken Energiekosten. Unterschiedliche Größen und Ausführungen bieten flexible Lösungen für eine sichere Lagerung und maximale Frische.
Tore
Schnelllauftore für Kühl- und Tiefkühllogistik
Das Speed-Sektionaltor IsoSpeed Cold 100, die Schnelllauftore mit flexiblem Behang V 4015 Iso L und V 4020 Cold sowie das Faltschnelllauftor F 4010 Cold bieten optimale Lösungen für verschiedene Einsatzbereiche in der Kühl- und Tiefkühllogistik.
Thermisch getrennte Lamellen und isolierte Behänge reduzieren zuverlässig Kälteverluste, selbst in anspruchsvollen Tiefkühlbereichen. Mit Öffnungsgeschwindigkeiten von bis zu 2 m/s ermöglichen die Tore einen reibungslosen Verkehrsfluss und sichern so die lückenlose Kühlkette.
Technik
Serienmäßige und optionale Ausstattung

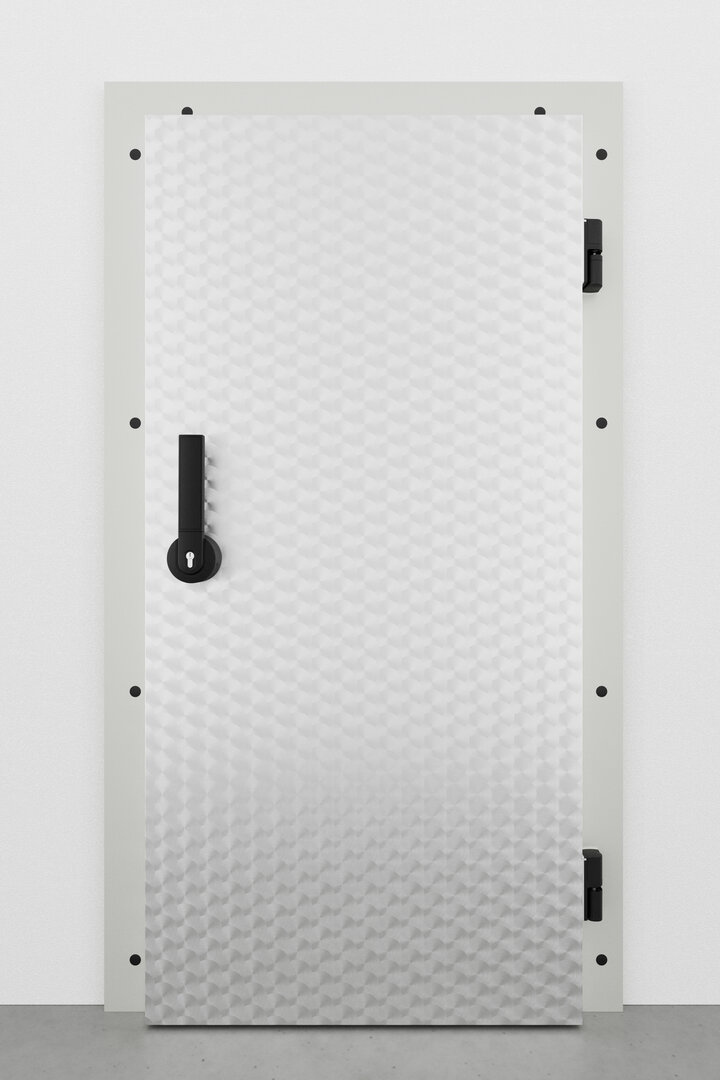

Isolierdrehtüren – montagefreundlich und langlebig
Die steinau Isoliertüren werden in einem hohen Vorfertigungsgrad geliefert, sodass die Montage schnell, einfach und kostensparend durchgeführt werden kann. Breite Schiebetüren werden in einzelnen Segmenten angeliefert und lassen sich auf der Baustelle bequem mit Gewindestangen verbinden – ein klarer Vorteil in Zeit und Kosten.
Alle Türen werden individuell nach Kundenwunsch gefertigt und bieten zahlreiche Konfigurationsmöglichkeiten. Zudem sind die wartungsfreien Bänder für eine Lebensdauer von mindestens 250.000 Türzyklen ausgelegt – für dauerhafte Zuverlässigkeit im täglichen Einsatz.
Drehtür-Band und Drehtürbetätigung

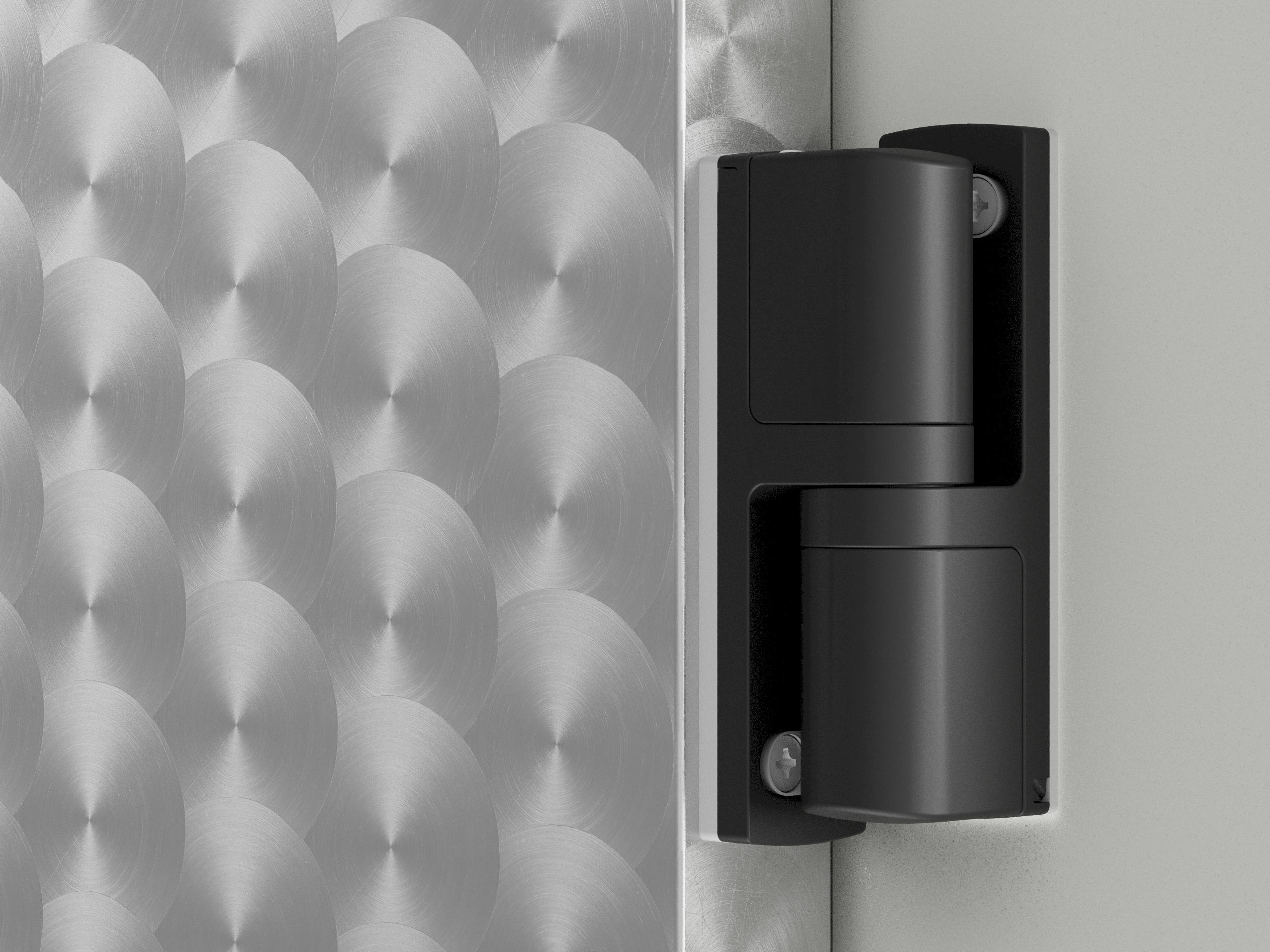

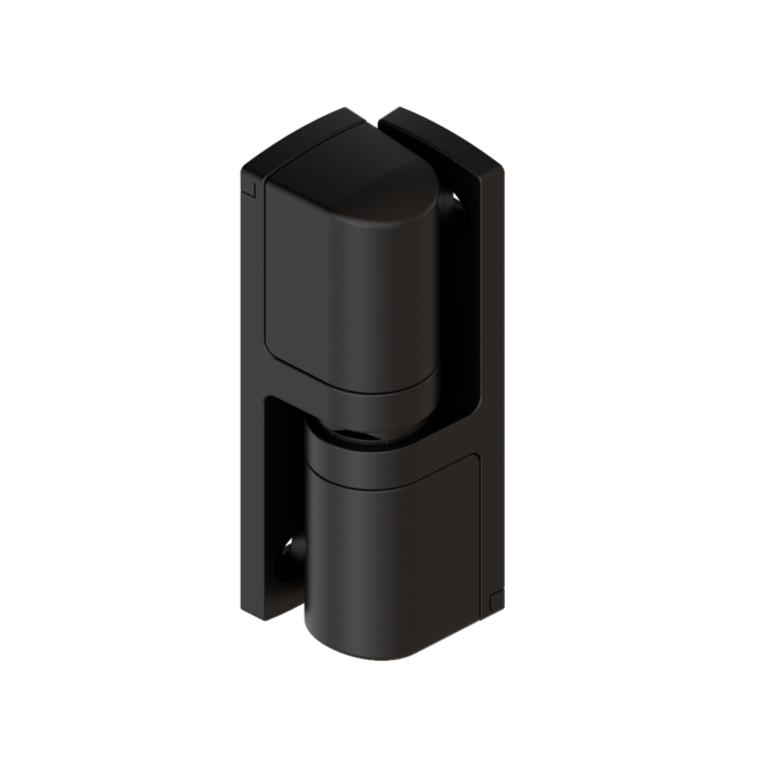

Drehtür-Band
Die wartungsfreien Bänder unserer Isolier-Drehtüren sind steigend ausgeführt und sorgen für eine optimale Abdichtung zum Boden. Gleichzeitig wird der Reibungsweg der Bodendichtung auf ein Minimum reduziert. Für ein modernes Erscheinungsbild sind die Bänder – passend zur Drehtürbetätigung – vollständig in Schwarz gehalten.

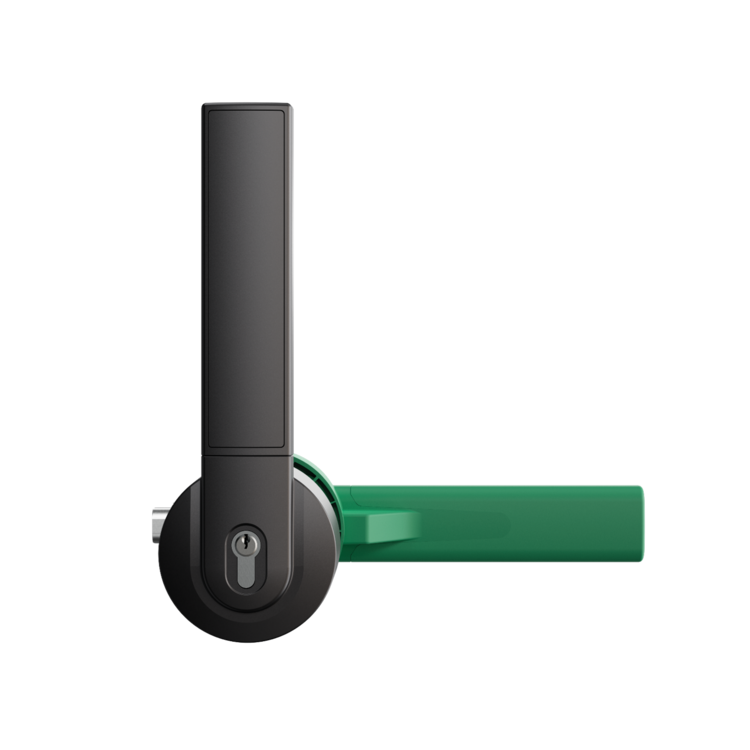

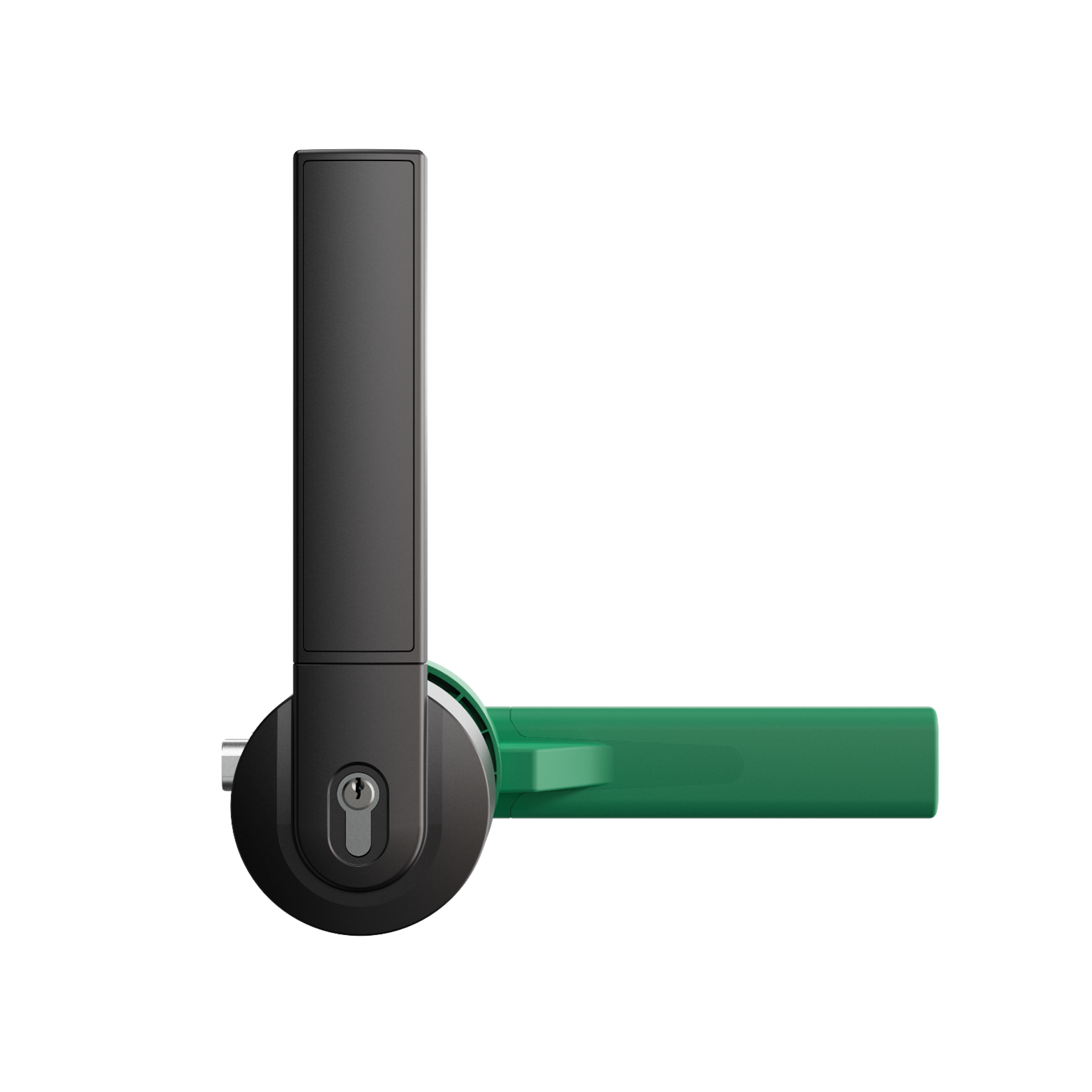

Drehtürbetätigung
Unsere Isolier-Drehtüren sind serienmäßig mit einem Presshebel inklusive Falle ausgestattet. Außen- und Innenhebel bestehen aus robustem Kunststoff und sind mit einem Profilzylinder versehen. Für zusätzliche Sicherheit ist die Abdeckkappe des Innenhebels serienmäßig in fluoreszierender Ausführung enthalten.
Thermo-Blockframe
Vergleichstabelle
| Eigenschaft | HID-80 | HID-120 | ||
|---|---|---|---|---|
| Temperaturbereich | bis 0 °C | bis –28 °C | ||
| Türblatt Material | Stahl beschichtet, mit PU ausgeschäumt | Stahl beschichtet, mit PU ausgeschäumt | ||
| Farbe RAL 9002 | serienmäßig | serienmäßig | ||
| Farbe RAL nach Wahl | optional | optional | ||
| Türblattstärke (mm) | 80 | 120 | ||
| Breite (mm) | 700 – 1.100 | 700 – 1.100 | ||
| Höhe (mm) | 1.800 – 2.300 | 1.800 – 2.300 | ||
| Zargenführung | serienmäßig | serienmäßig | ||
| Türblatt in Edelstahl V2A geschliffen | optional | optional | ||
| Türblatt in Edelstahl V2A korndorientiert | optional | optional | ||
| Türblatt in Edelstahl V4A geschliffen | optional | optional | ||
| Türblatt in Edelstahl V4A korndorientiert | optional | optional | ||
| Band – Zink-Druckguss, steigend | serienmäßig | serienmäßig | ||
| Drehtürbetätigung – Presshebel mit Falle | serienmäßig | serienmäßig | ||
| Drehtürbetätigung – Presshebel ohne Falle | optional | optional | ||
| Drehtürbetätigung – Schnappverschluss | optional | optional | ||
| Schwellenart – PE-Rahmschwelle, 100 mm, 200 mm oder 300 mm | optional | optional |
Serienmäßige und optionale Ausstattung

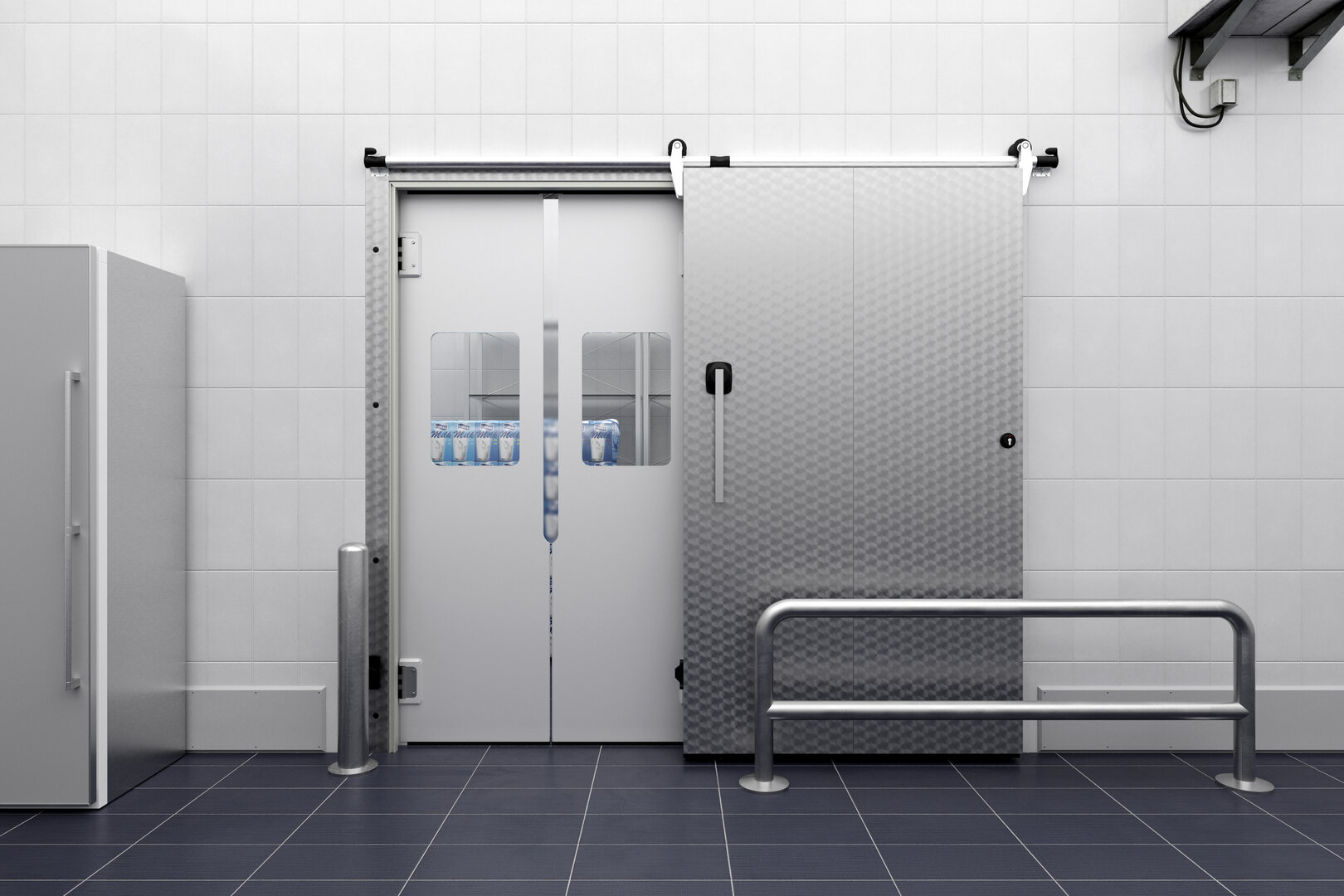

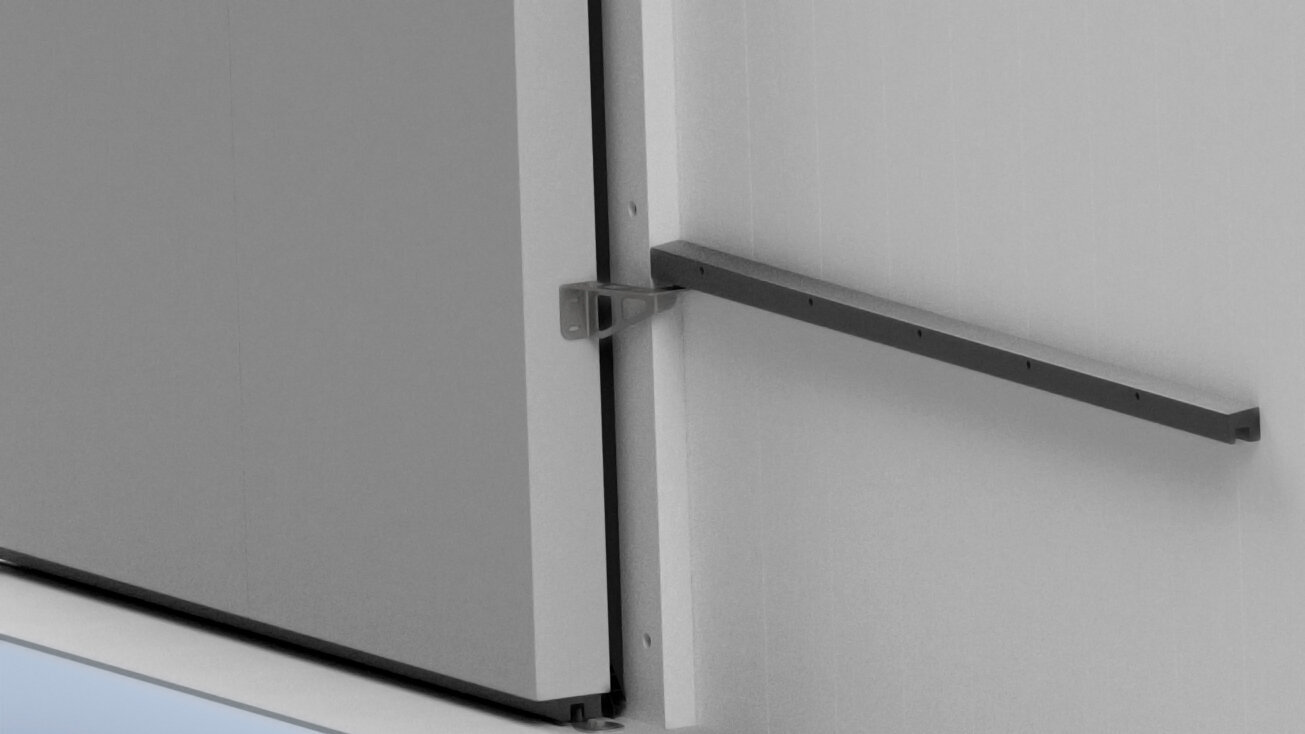

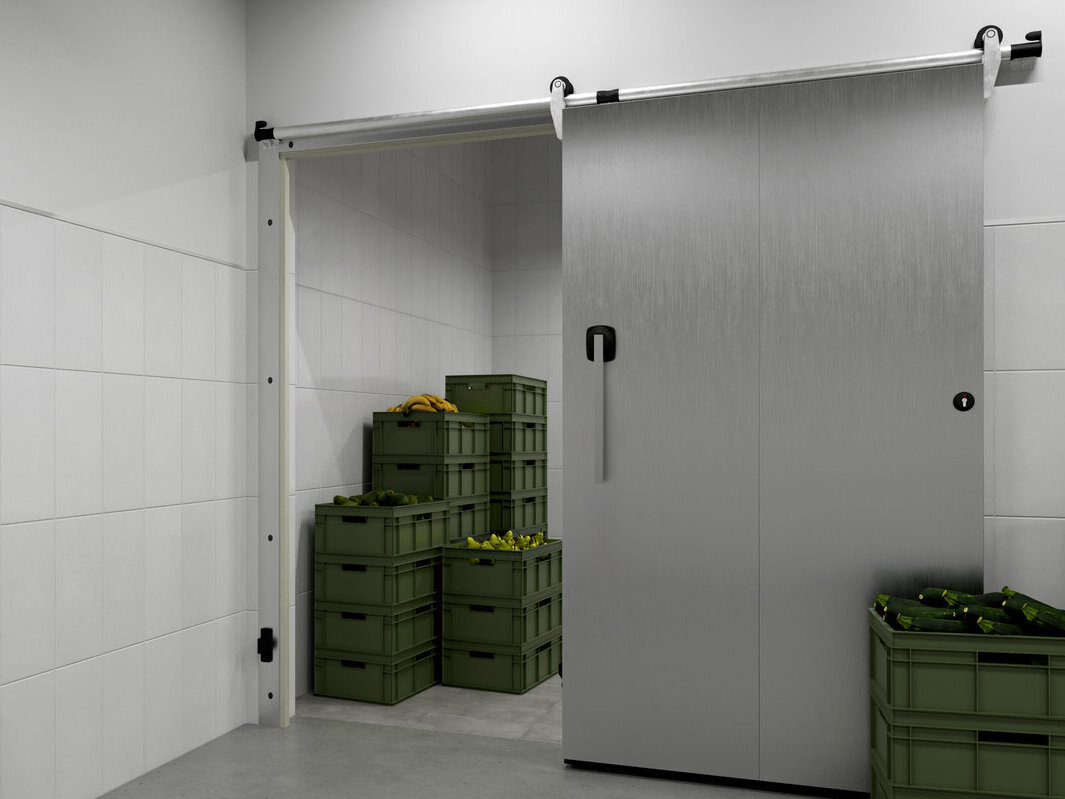

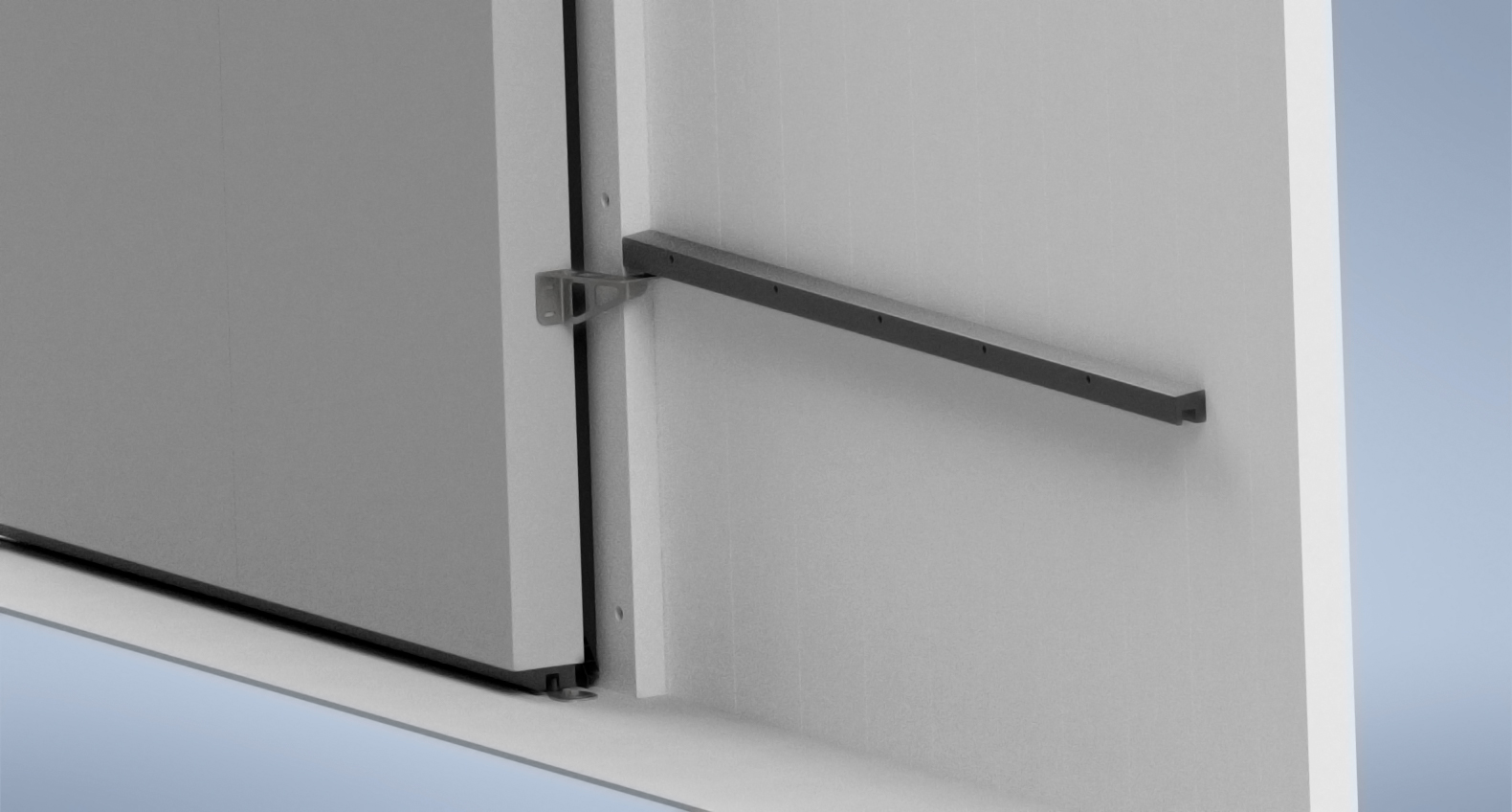

Kühl- und Gefrierraum-Schiebetür
Dichtungen
Die Dichtungen unserer Drehtüren lassen sich besonders einfach austauschen und sorgen für eine zuverlässige Abdichtung zur Zarge.

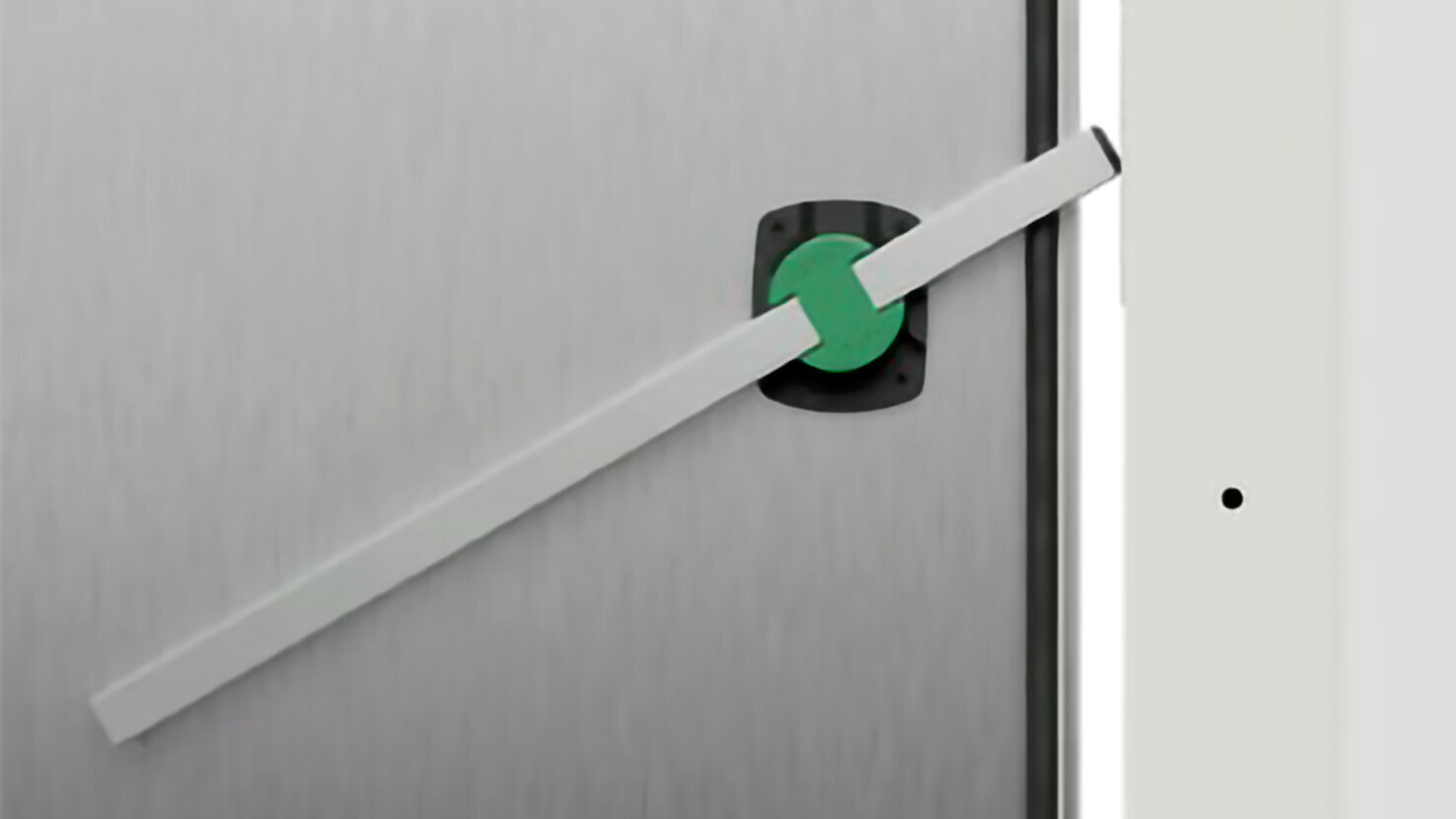

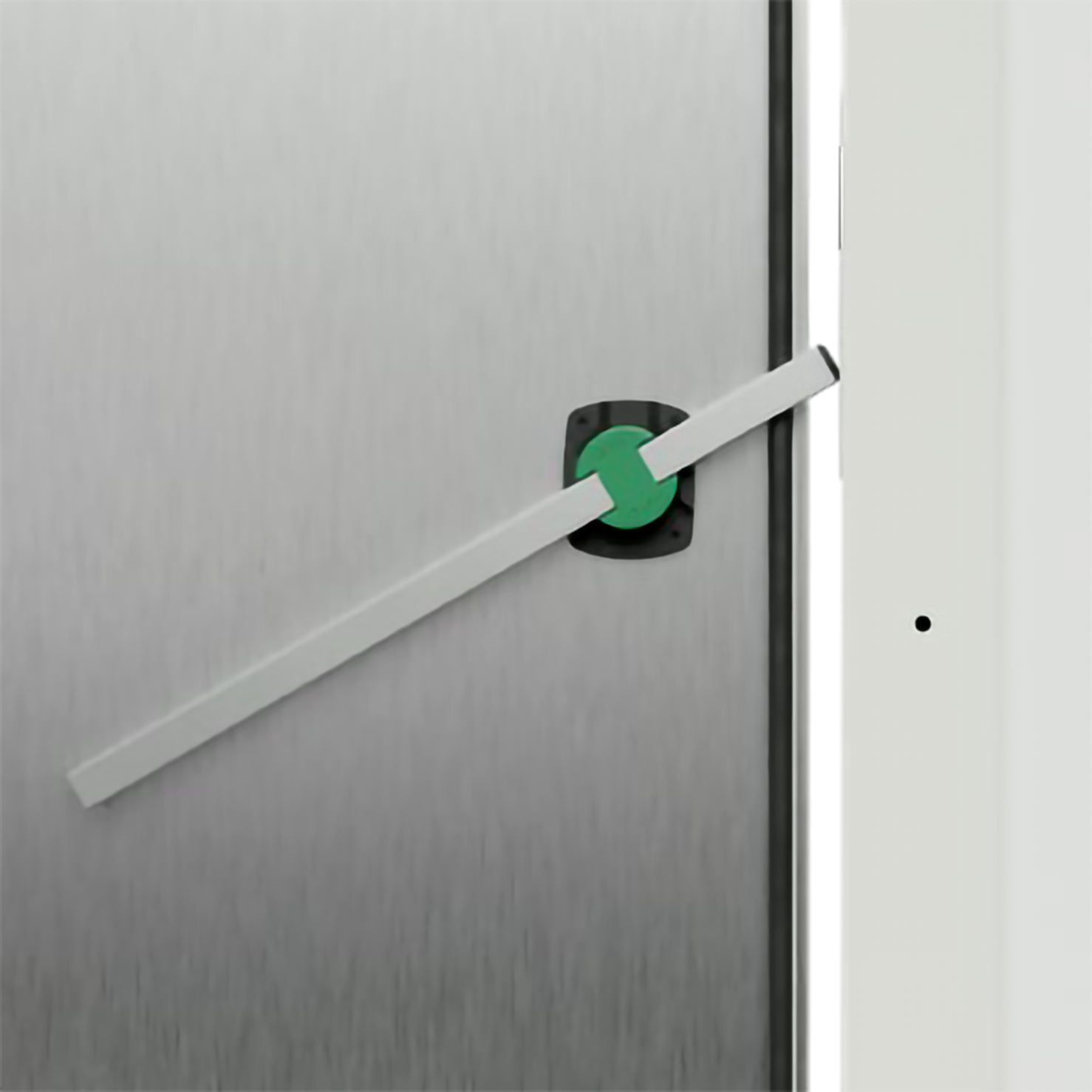

Drehtür-Betätigung
Für die Drehtüren stehen zwei Verschlussarten zur Auswahl:
Presshebel – erhältlich mit oder ohne Falle. In der Ausführung mit Falle rastet diese beim Schließen der Tür ein und hält sie sicher verschlossen, bis sie von innen oder außen wieder geöffnet wird. Für zusätzliche Sicherheit ist die Abdeckkappe des Innenhebels serienmäßig fluoreszierend ausgeführt.
Schnappverschluss – als kostengünstige Alternative zum Presshebel lieferbar. Auch hier sind Außen- und Innenhebel mit einer fluoreszierenden Abdeckkappe ausgestattet.

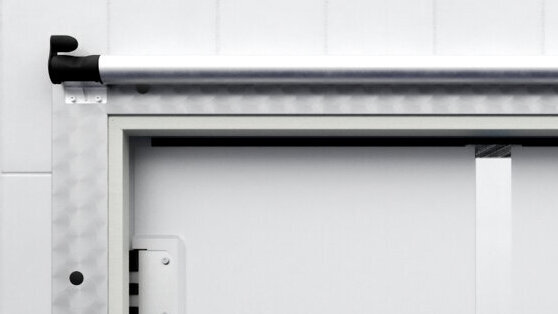

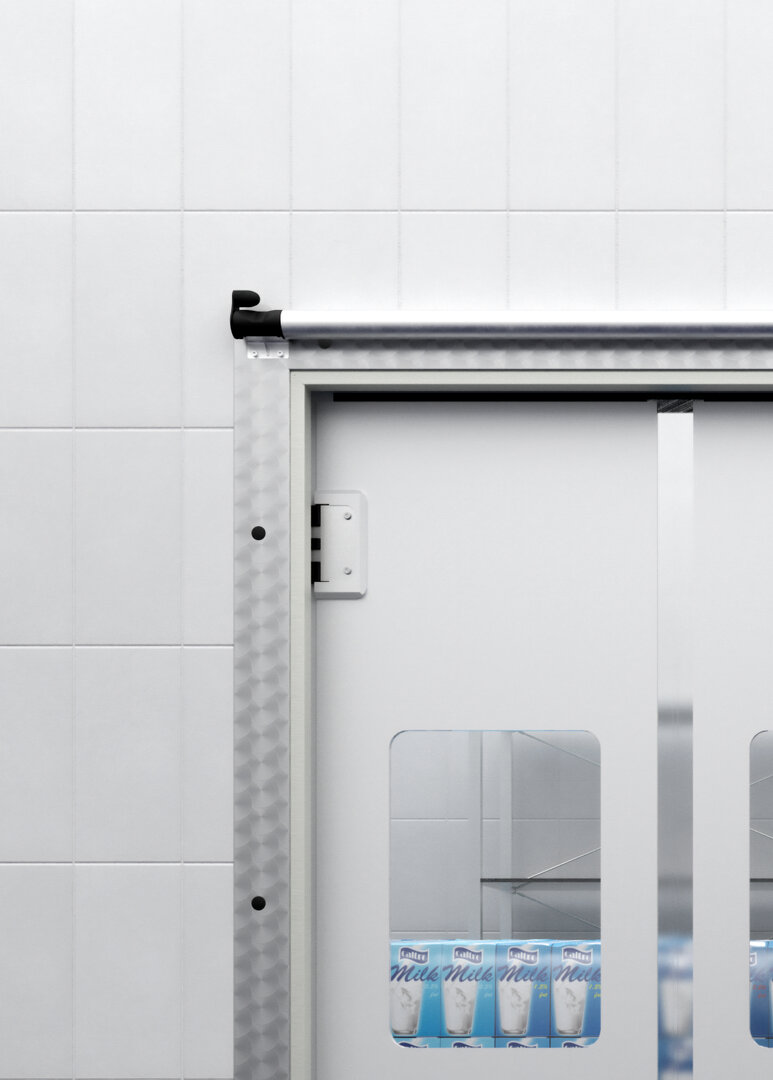

Zargenverkleidung
Für eine harmonische Optik passend zur Tür-Oberfläche ist optional eine Zargenverkleidung erhältlich. Sie kann wahlweise in geschliffenem oder kreismattiertem Edelstahl ausgeführt werden.

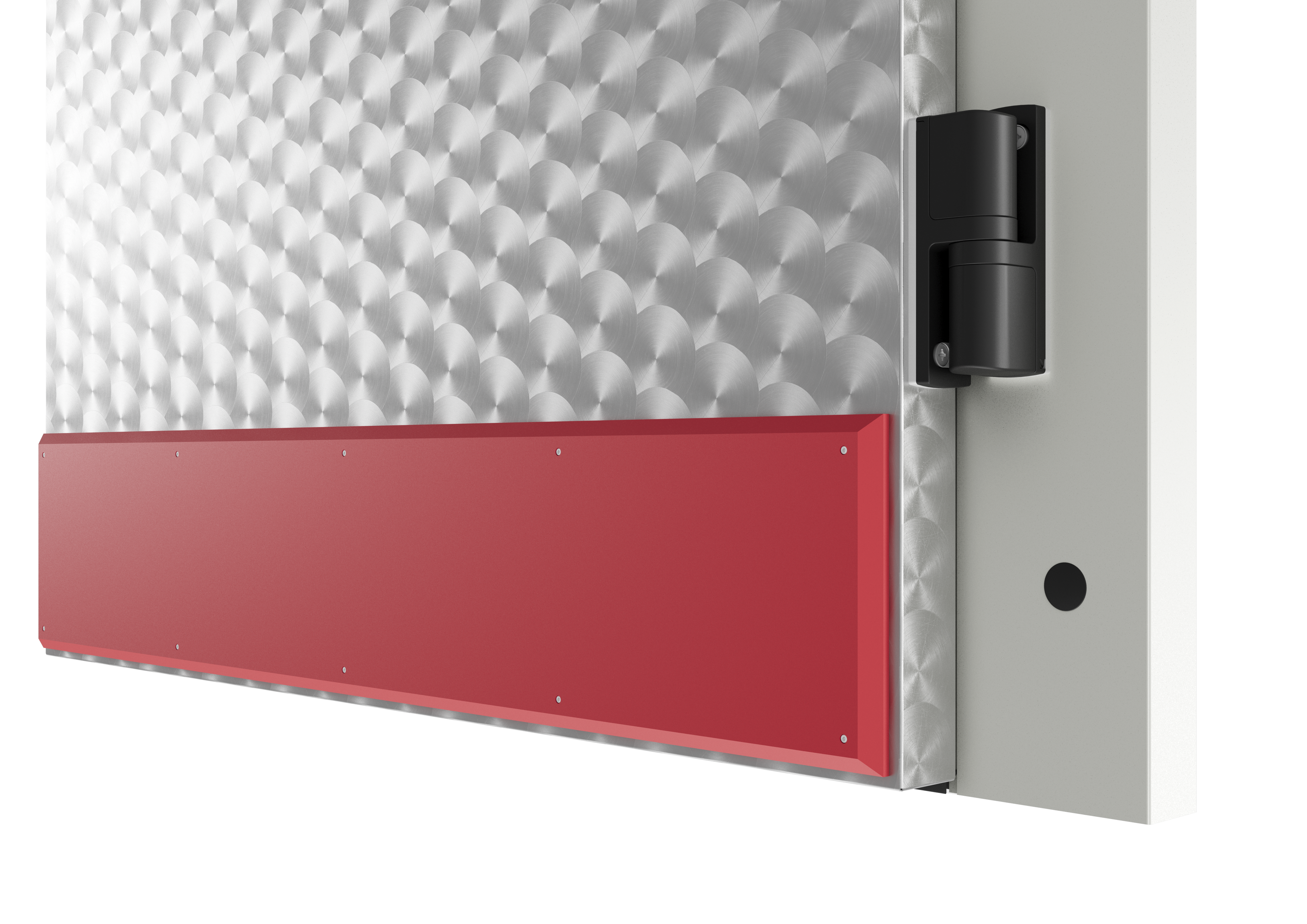

Rammschutz

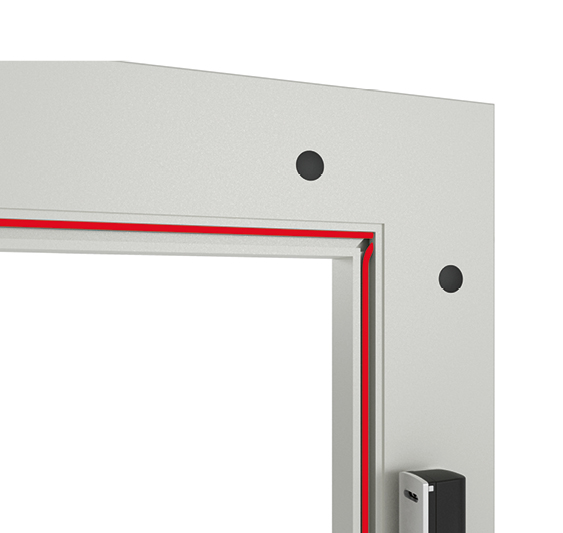

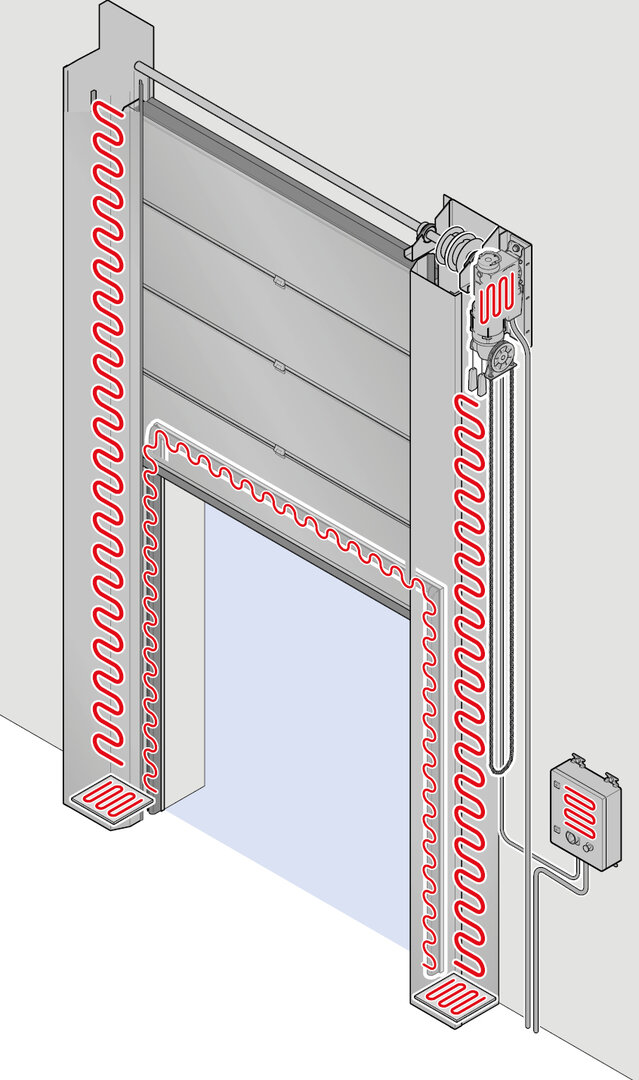

Beheizte Zargensysteme in Kühl- und Gefrierräumen
Die Blockzarge mit Heizung trägt maßgeblich zur Energieeffizienz und Langlebigkeit bei und verhindert das Festfrieren der Türdichtungen. Die serienmäßige Heizung in den Seitenteilen der Isoliertore vermeidet Vereisungen. So sorgen sie für einen effizienten Betrieb!

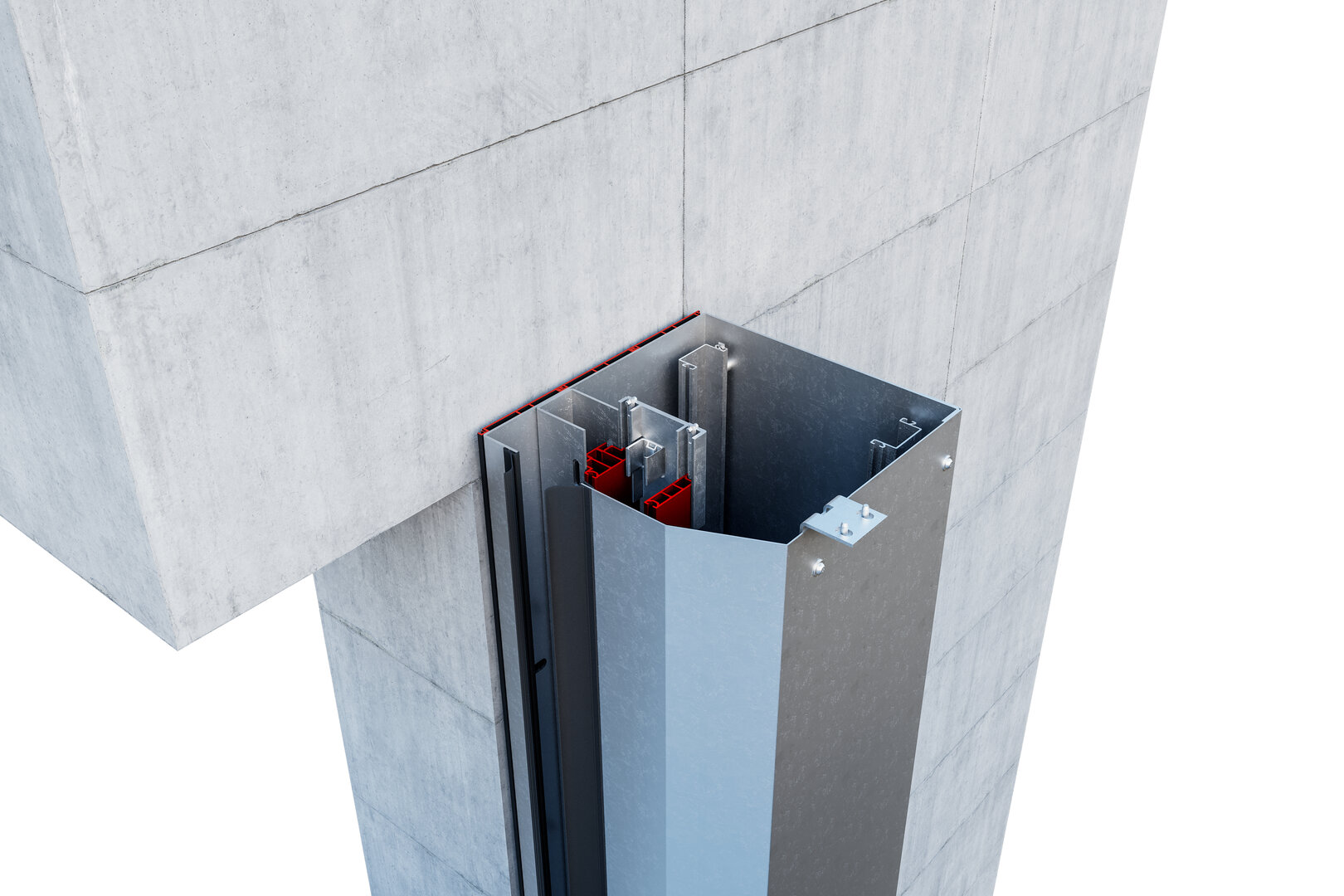

Thermo Blockframe
Beim Thermo-Blockframe handelt es sich um eine isolierende Blockzarge. Durch das selbstregelnde, integrierte Heizkabel im Zargenrahmen wird bei minimalem Energieverbrauch das Festfrieren der Türdichtung sicher verhindert. Dadurch bleiben die Türdichtungen länger intakt und die Tür kann jederzeit problemlos geöffnet oder geschlossen werden. Die umlaufenden Dichtungen der Gefrierraumtüren können im Wartungsfall unkompliziert ausgetauscht werden.
Zargenverkleidung

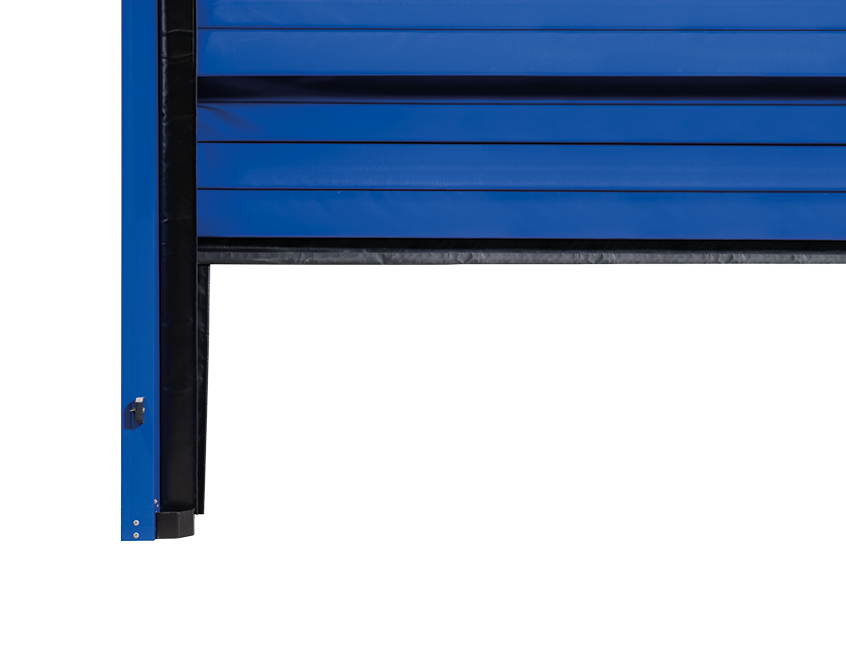

Beheizte Isoliertore
Für einen sicheren und zuverlässigen Betrieb ist das IsoSpeed Cold 100 serienmäßig mit beheizten Seitenteilen, Bodenplatte, Antrieb und Steuerungsgehäuse sowie Andichtrahmen ausgestattet. Der ThermoFrame trennt das Seitenteil vom Baukörper und verbessert, inkl. zusätzlicher Dichtungen, die Wärmedämmung und vermeidet Wärmebrücken. Das flexible Schnelllauftor 4020 Cold mit serienmäßig beheiztem Rohrmotor, Seitenteilen und Steuerung wurde speziell für den Innenbereich in der Küh- lund Tiefkühllogistik (bis –28 °C) entwickelt. Auch das Faltschnelllauftor F 4010 Cold verfügt über beheizte Zargen für den Einsatz innerhalb des Tiefkühlbereichs mit Temperaturen von bis zu −30 °C.
Serienmäßige und optionale Ausstattung
Speed Sektionaltore IsoSpeed Cold 100
Hervorragende Dämmung für den Kühl- und Tiefkühlbereich (bis max. –28 °C)
IsoSpeed Cold 100

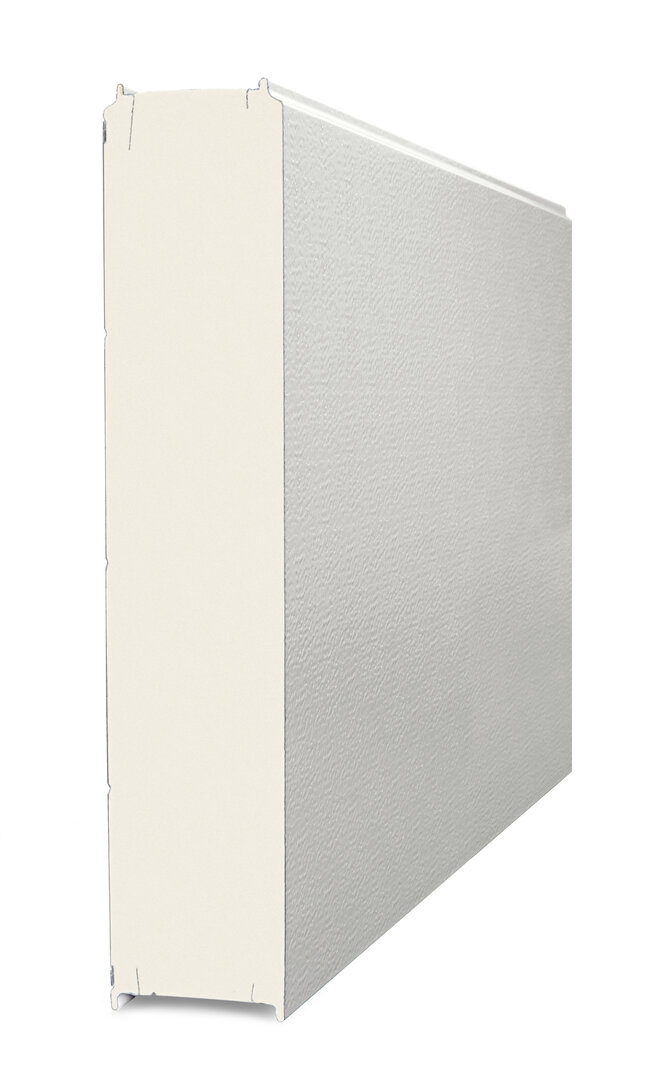

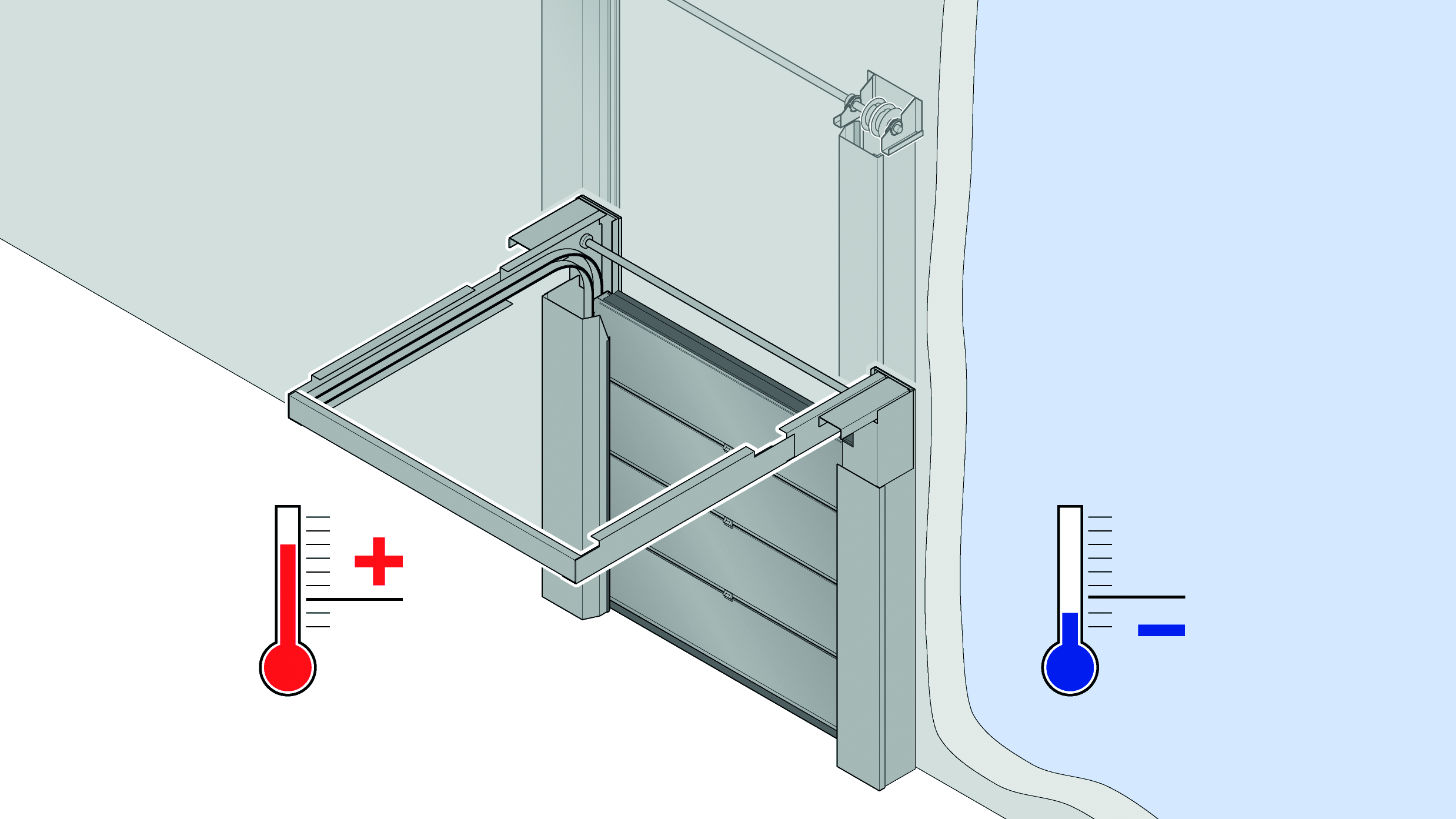

Das IsoSpeed Cold 100 mit seinen thermisch getrennten, 100 mm starken Lamellen bietet eine hervorragende Dämmung mit einem U-Wert von 0,50 W/(m²·K) 3). Die Tore mit höhergeführtem H- oder vertikalgeführtem V-Beschlag sind optimal für den Kühl- und Tief- kühlbereich geeignet. Die Lamellen erhalten Sie außen und innen Stucco geprägt im Farbton Grauweiß RAL 9002 sowie optional auch in 200 Farben in Anlehnung an RAL.
Tortypen
IsoSpeed Cold H 100
Für spezielle Einbausituation und mit geringen Wartungskosten IsoSpeed Cold V 100 Mit sehr leisem und verschleißfreiem Torlauf und geringen Wartungskosten
Vergleichstabelle
| Eigenschaft | IsoSpeed Cold H100 | IsoSpeed Cold V100 | ||
|---|---|---|---|---|
| Torbeschlag | H-Beschlag (höhergeführt) | V-Beschlag (vertikal) | ||
| Einsatzgeignung | Innen | Innen | ||
| Größenbereich – Breite max. (mm) | 5.000 | 5.000 | ||
| Größenbereich – Höhe max. (mm) | 5.000 | 5.000 | ||
| Größenbereich – Sturzbedarf min. (mm) | 750 | LDH + 585 | ||
| Geschwindigkeit – Öffnen max. (m/s) | 1,5 – 2,0 | 1,5 – 2,0 | ||
| Geschwindigkeit – Schließen ca. (m/s) | 0,5 | 0,5 | ||
| Steuerung Standard | AK 500 FUE-1 | AK 500 FUE-1 | ||
| Sicherheit – Lichtgitter mit Not-Stopp / Soft-Stopp | optional | optional | ||
| Wärmedämmung U-Wert in W/(m²·K) – 2.000 x 2.000 mm | 0,90 | 0,90 | ||
| Wärmedämmung U-Wert in W/(m²·K) – 3.000 x 3.000 mm | 0,68 | 0,68 | ||
| Wärmedämmung U-Wert in W/(m²·K) – 4.000 x 4.000 mm | 0,57 | 0,57 | ||
| Wärmedämmung U-Wert in W/(m²·K) – 5.000 x 5.000 mm | 0,50 | 0,50 | ||
| Wärmedämmung U-Wert in W/(m²·K) – Lamelle | 0,24 | 0,24 | ||
| Temperaturbereich | Anschlagseite > 0 °C, Gegenseite max. –28 °C | Anschlagseite > 0 °C, Gegenseite max. –28 °C | ||
| Widerstand gegen Windlast (EN 12424) | Klasse 5 | Klasse 5 | ||
| Widerstand gegen eindringendes Wasser (EN 12425) | Klasse 3 | Klasse 3 | ||
| Luftdurchlässigkeit (EN 12426) | Klasse 3 | Klasse 3 | ||
| Gewichtsausgleich – Gurtmechanismus und Gegengewichte | optional | optional |
Serienmäßige und optionale Ausstattung
Speed Sektionaltore IsoSpeed Cold 100
Hervorragende Dämmung für den Kühl- und Tiefkühlbereich (bis max. –28 °C)
Serienmäßige Ausstattung

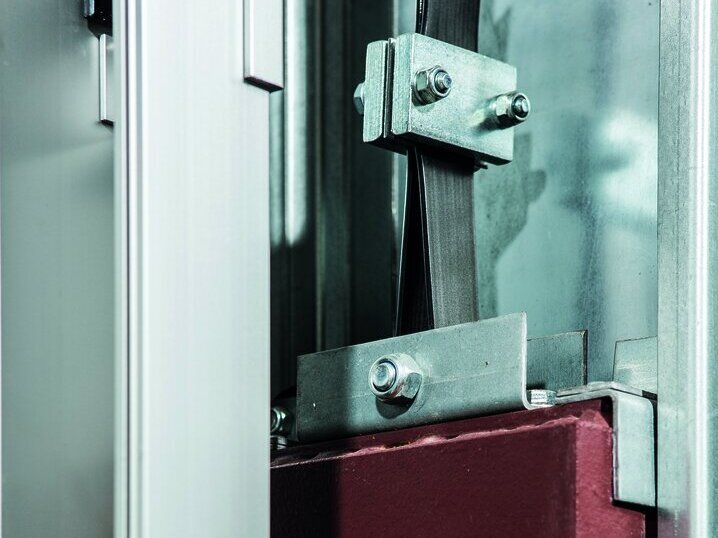

Durch die Verwendung von extrem langlebigen Flachriemen, die auch in der Fahrstuhlindustrie eingesetzt werden, garantieren wir bei fachgerechter Montage eine Lebensdauer von bis zu 500.000 Zyklen. Die Antriebsunterstützung durch Gegengewicht überzeugt zudem mit niedrigen Instandhaltungskosten, da keine Federn gewartet werden müssen.
Frequenzumrichter-Steuerung
Hohe Öffnungs- und Schließgeschwindigkeit garantieren optimierte Betriebsabläufe und Temperaturniveaus zwischen Tiefkühl- und anderen Temperaturbereichen. Das sanfte Anfahren und Abbremsen entlastet die gesamte Tormechanik und ermöglicht einen nahezu verschleißfreien sowie leisen Torlauf. Dadurch verlängert sich die Lebensdauer des Tors um ein Vielfaches.
Integrierte Heizung
Bauseitige Leistungen
Zuleitung für Heizung
Die serienmäßige Heizung in den Seitenteilen bleibt auch bei Betätigung des Hauptschalters am Tor aktiv und vermeidet Vereisungen. Für die Stromversorgung der Heizung ist eine zweite Elektroleitung zum Tor notwendig.

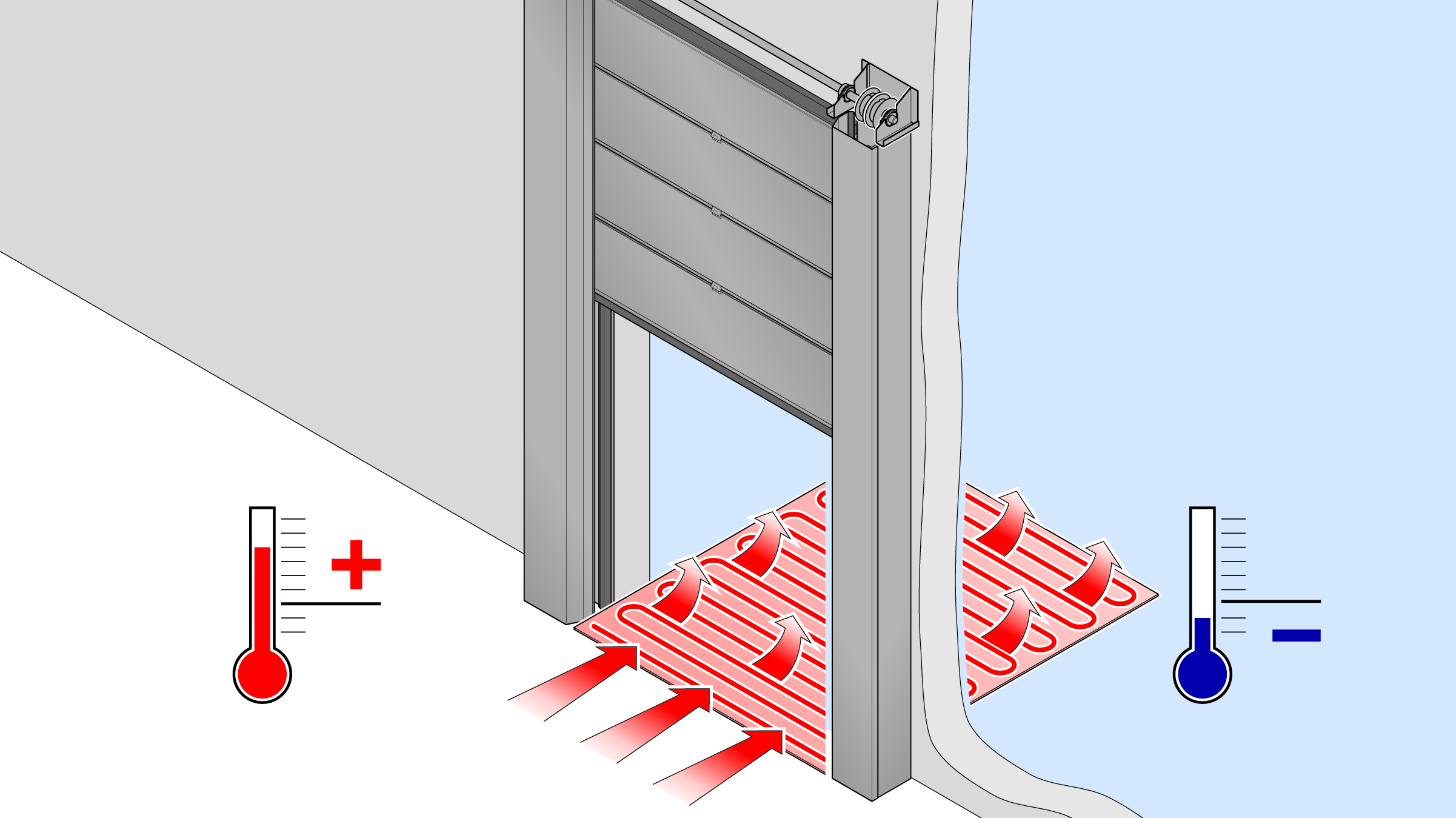

Fahrbahnheizung
Eine Fahrbahnheizung verhindert wirksam ein Anfrieren des Torblatts. Diese ist im Bereich der Schließebene zur Abdeckung des kompletten Öffnungsbereichs des Tors, der Zargentiefe sowie für ca. weitere 200 mm erforderlich.

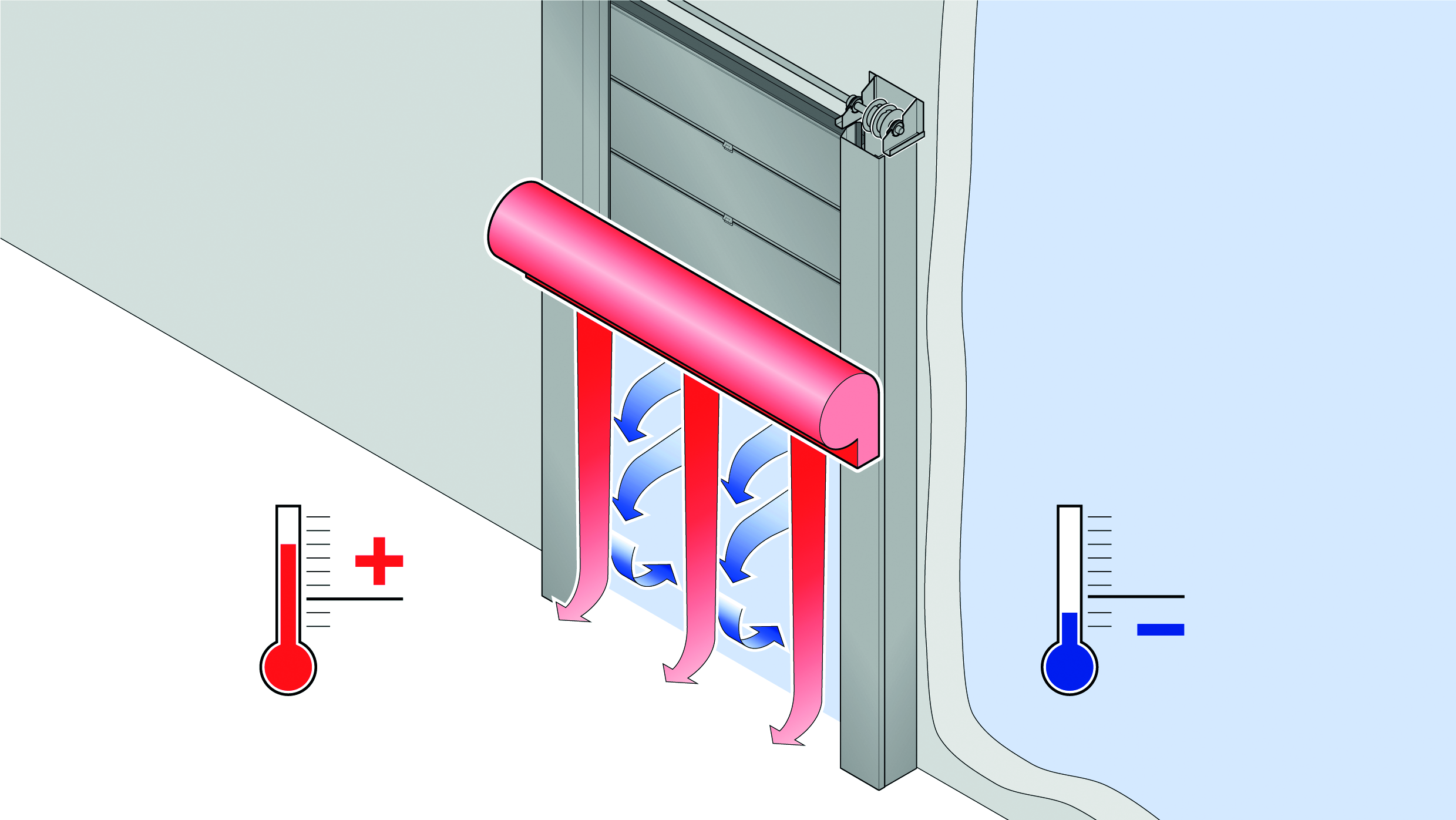

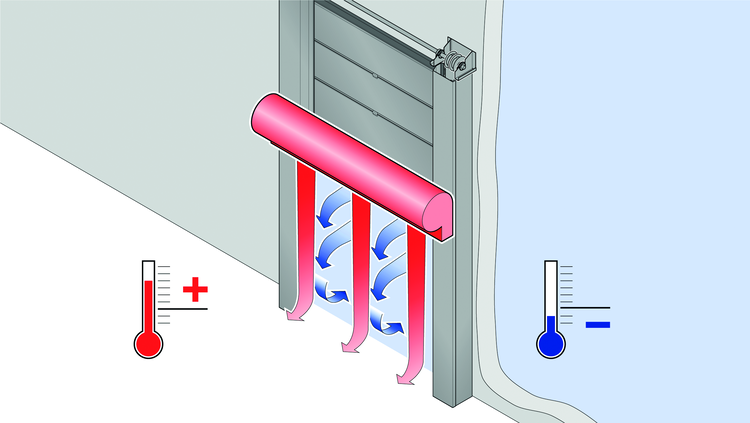

Luftschleier
Ein Luftschleier dient zur Minimierung des Temperaturanstieges im Tiefkühlbereich. Er wird auf der wärmeren Seite installiert, um den Luftstrom zur kalten Seite der Öffnung wirksam zu reduzieren.
Luftentfeuchter
Zur wirksamen Absenkung der Luftfeuchtigkeit bei hohen Temperaturunterschieden und hoher Luftfeuchtigkeit empfiehlt sich die Montage eines Luftentfeuchters auf der wärmeren Seite. Dieser minimiert die Vereisung auf der Tiefkühlseite.
Flexible Innentore
Speziell für Handels- und Logistikunternehmen sowie für die Lebensmittelindustrie
Vergleichstabelle
| Eigenschaft | V 4015 Iso L | V 4020 Cold | ||
|---|---|---|---|---|
| Einsatzgeignung | Innen | Innen | ||
| Größenbereich – Breite max. (mm) | 4.000 | 4.000 | ||
| Größenbereich – Höhe max. (mm) | 4.500 | 5.000 | ||
| Geschwindigkeit – Öffnen max. (m/s) | 1,5 | 2,2 | ||
| Geschwindigkeit – Schließen ca. (m/s) | 0,5 | 0,8 | ||
| Wärmedämmung – U-Wert in W/(m²·K) | 1,6 | 2,4 | ||

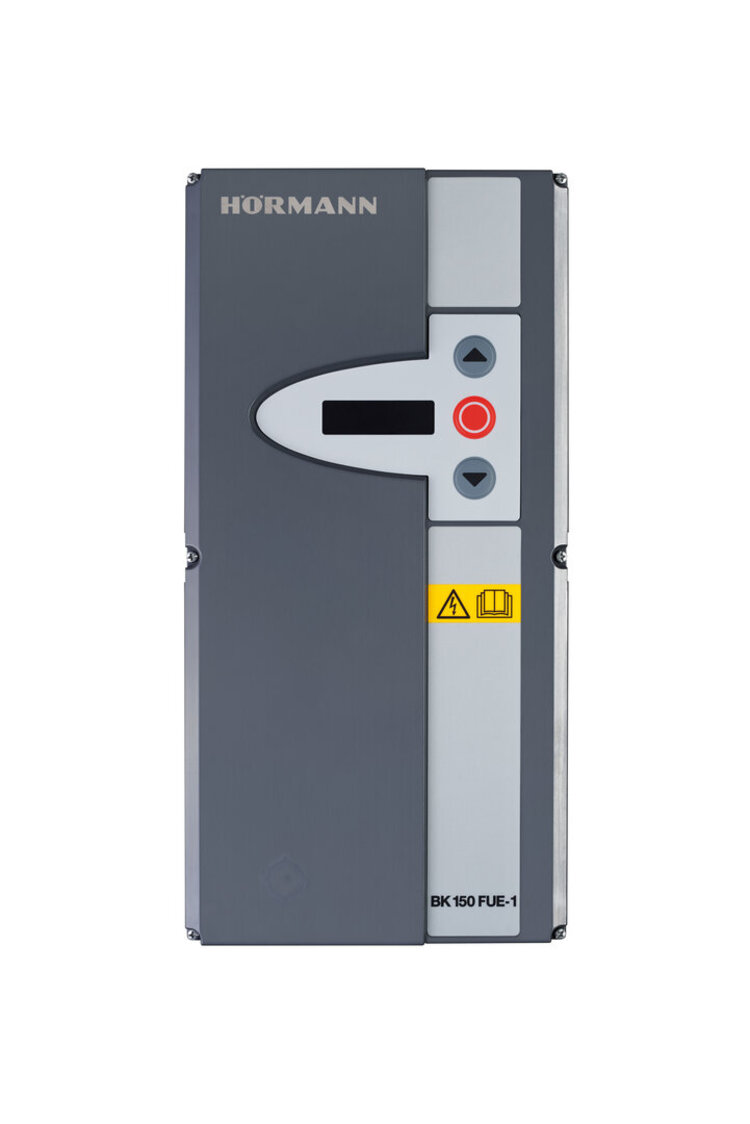

| Steuerung (Standard) | BK 150 FUE-1 | BK 150 FUE-1 | ||
| Temperaturbereich | +1 °C bis +40 °C | Anschlagseite > 0 °C³, Gegenseite max. –28 °C³ | ||
| Behang | Isolierbehang mit 20 mm PE-Schaumstoff-Füllung | Reflect Curtain in Silber | ||
| Behang – Gewebestärke (mm) | – | 0,6 | ||
| Behang – Sichtfensterstärke (mm) | 2,0¹ | – | ||
| Behang – volltransparenter Behang (mm) | – | – | ||
| Behangfarben – Standardfarben | serienmäßig² | – | ||
| Behangfarben – Vorzugsfarben | optional | – | ||

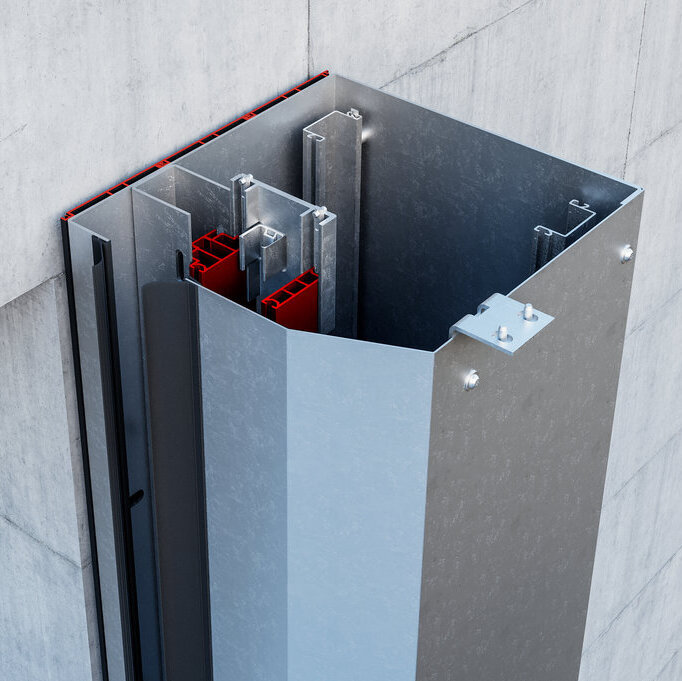

| ThermoFrame | optional | serienmäßig | ||
| Windsicherungen – Aluminiumprofil | serienmäßig | – | ||
| Windsicherungen – Behanggleiter | – | serienmäßig | ||
| Windsicherungen – Federstahl | – | – | ||
| Bodenprofil – SoftEdge | serienmäßig | – | ||
| Bodenprofil – Aluminium | optional | optional | ||
| Notöffnung – Nothandkurbel | serienmäßig | – | ||
| Notöffnung – Gegengewicht mit Arbeitsstrombremse | – | optional | ||
| Notöffnung – automatische Toröffnung über USV bei Stromausfall | optional | serienmäßig | ||
| Notöffnung – manuelle Toröffnung über ½ Zoll Antrieb | – | – |
¹ nur ein ca. 200 mm hohes Sichtfenster pro Tor möglich | ² nur in RAL 7038 | 3 abweichende Temperaturen auf Anfrage.
Tortyp V 4015 Iso L
Für Innenbereiche in der Kühl- und Frischelogistik
(bis +5 °C)
Das Tor mit energiesparendem Iso-Behang ist die optimale Lösung für den Innenbereich in Kühl- und Frischelogistik (bis +5 °C). Der optionale ThermoFrame trennt die Zarge vom Baukörper, dadurch verbessert sich die Wärmedämmung um bis zu 15%.
Ausstattungsmerkmale:

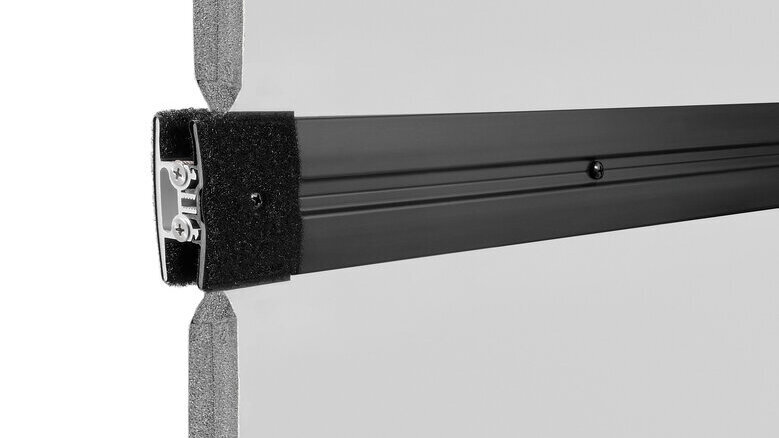

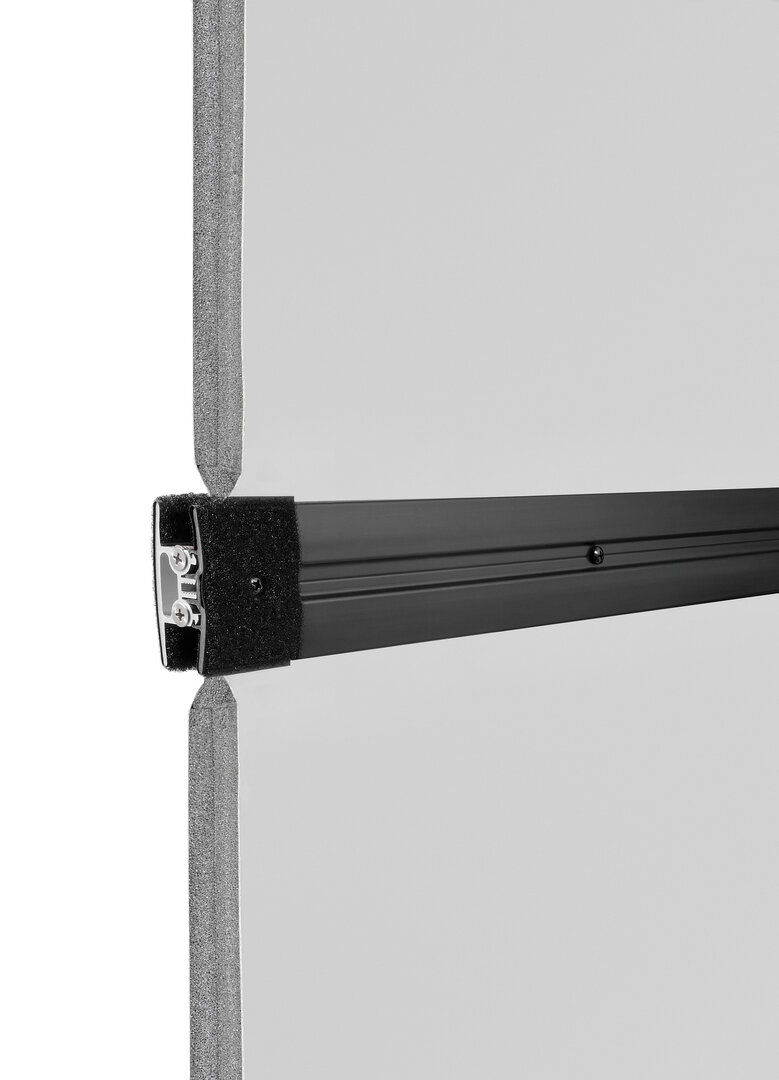

- Stabilisierende Windsicherung

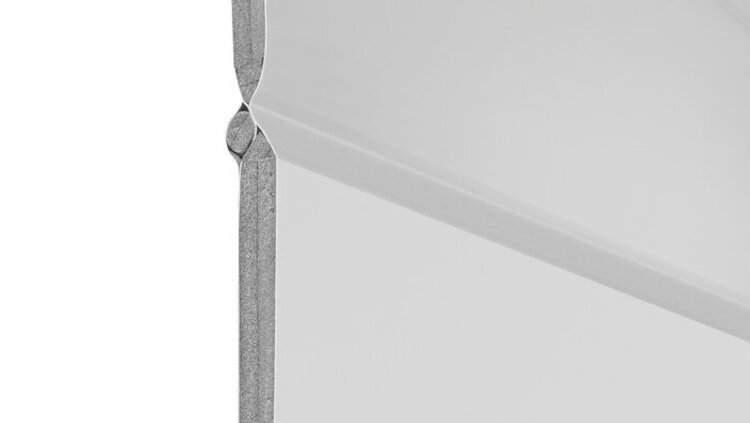

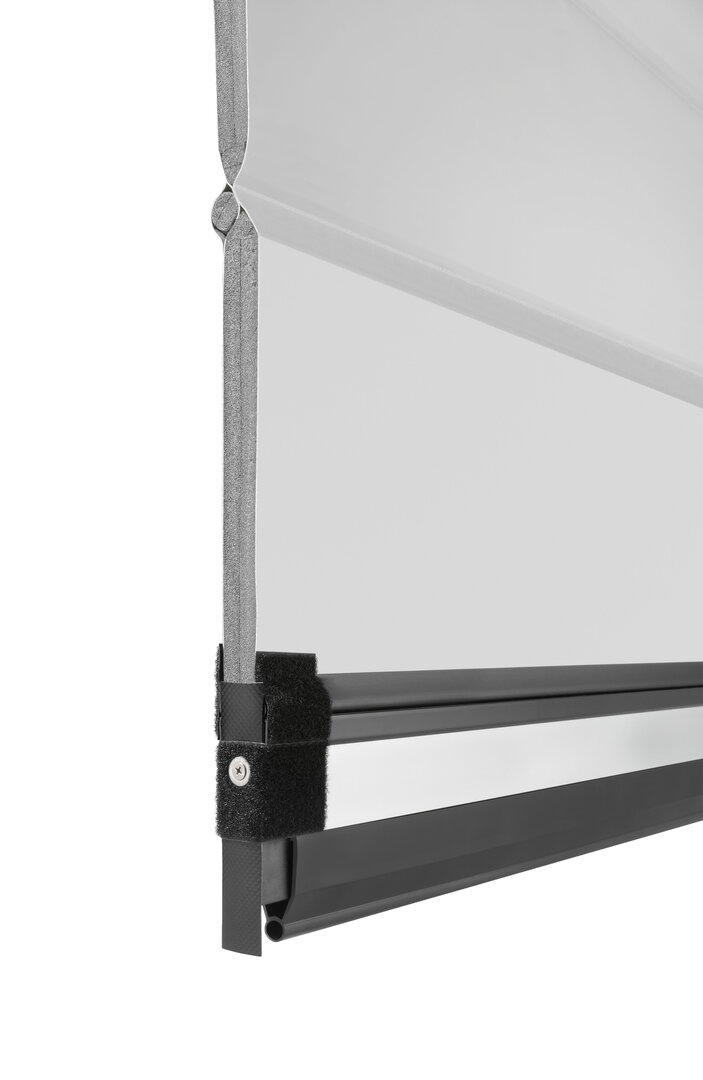

- PE-Schaumstoff in Behangtaschen
- Optionales Sichtfenster

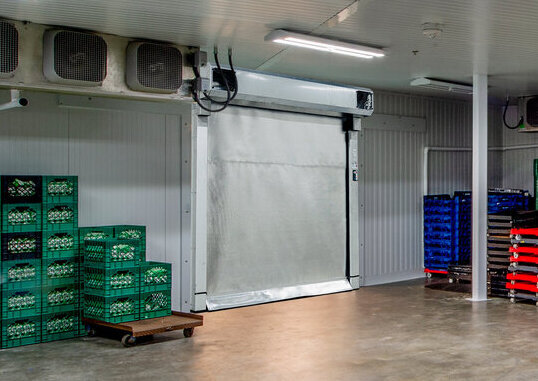

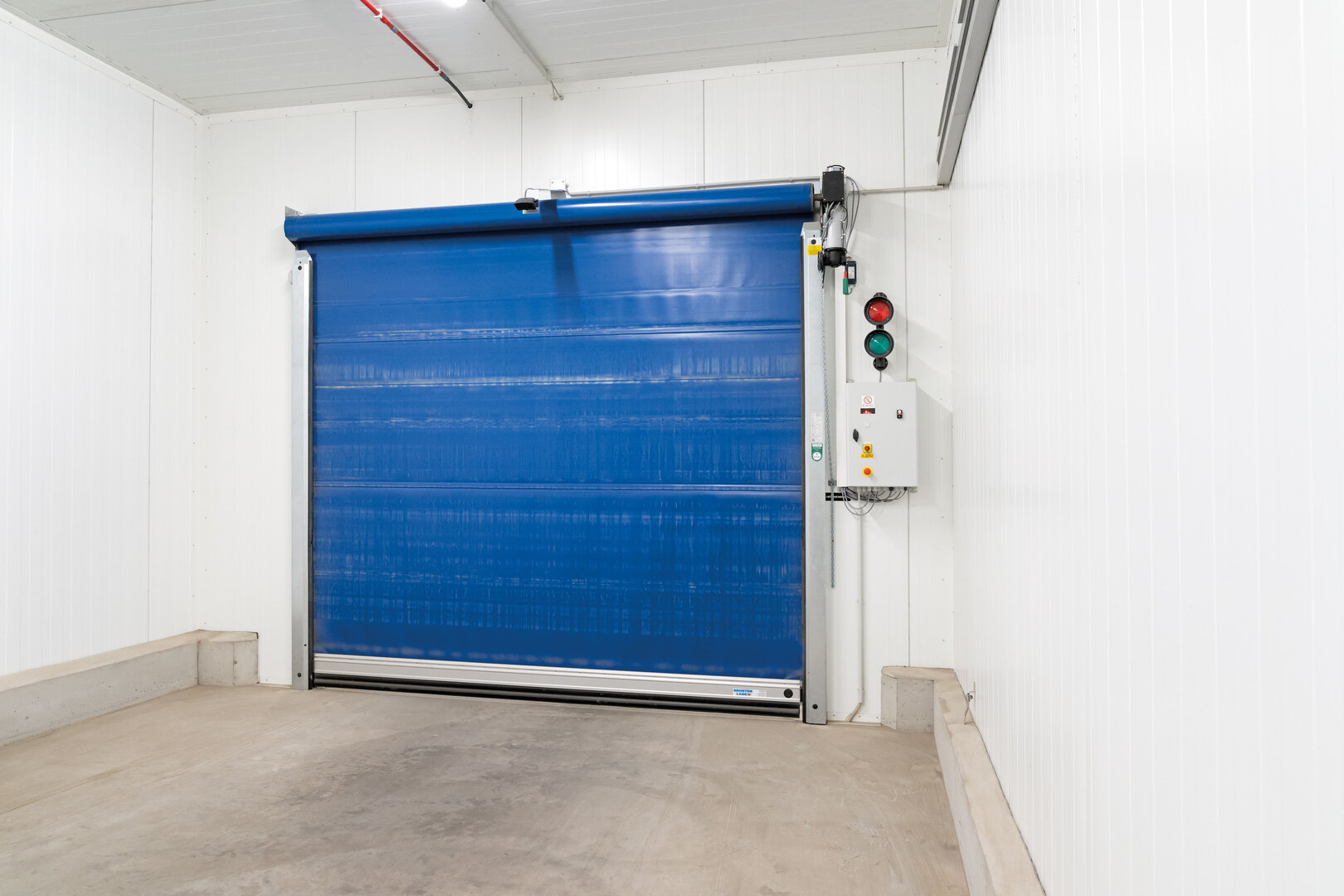

Tortyp V 4020 Cold
Für Innenbereiche in der Kühl- und Tiefkühllogistik
(bis -28 °C)
Das Tor mit serienmäßig beheizten Rohrmotor, Seitenteile und Steuerung wurde speziell für den Innenbereich in der Kühl- und Tiefkühllogistik (bis –28 °C) entwickelt. Der serienmäßige ThermoFrame trennt die Seitenteile vom Baukörper und ermöglicht einen U-Wert von 2,4 W/(m2·K).
Ausstattungsmerkmale

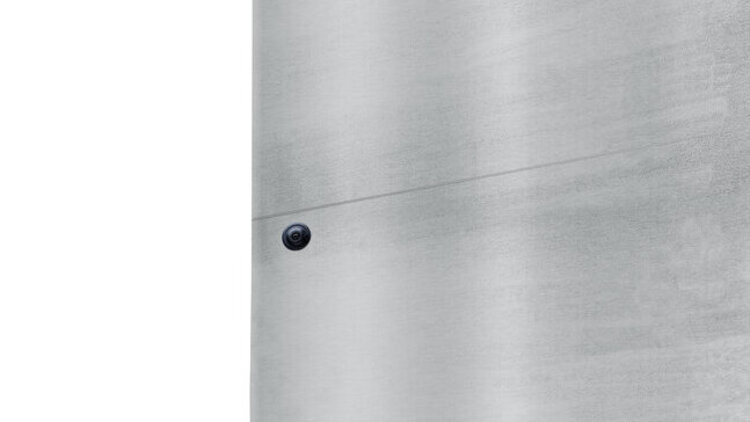

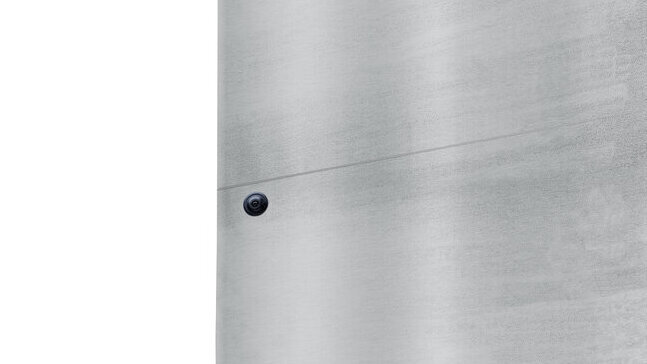

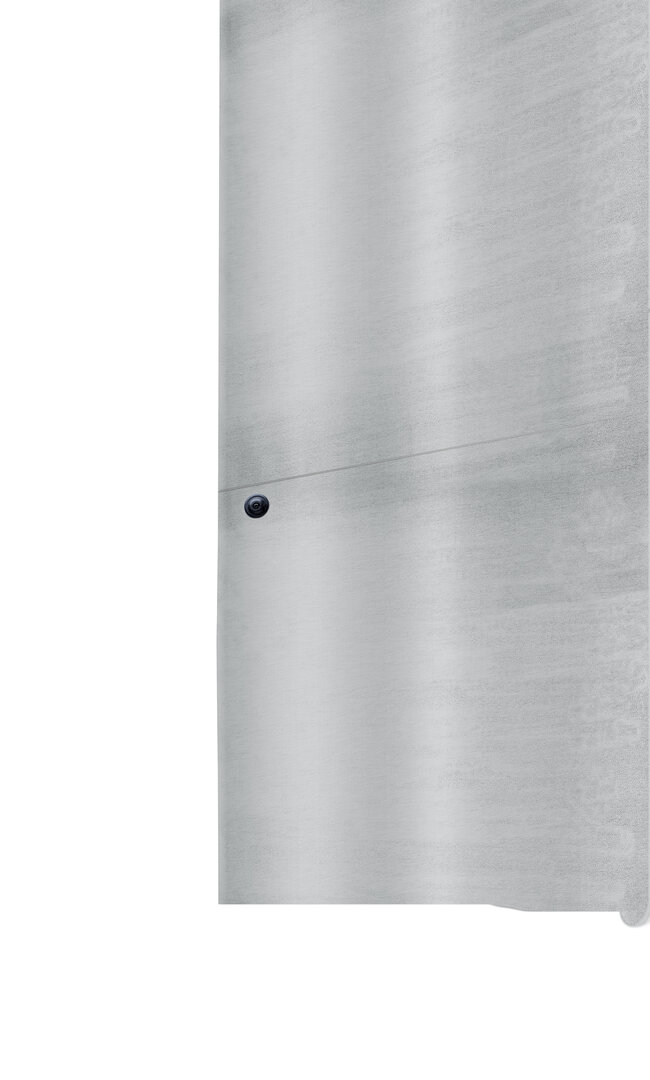

- Reflektierender Behang mit Behanggleiter
- SoftEdge-Abschlussprofil mit manueller
- Wiedereinfädelung
- Sicherheitslichtgitter
- Integrierte Verkabelung in den Seitenteilen
Faltschnelllauftore
Zuverlässiger Betrieb im Innen- und Außenbereich oder in der Tiefkühllogistik
Vergleichstabelle
| Eigenschaft | F 6010 Iso | F 4010 Cold | ||
|---|---|---|---|---|
| Einsatzgeignung | Innen / Außen | Tiefkühlbereich | ||
| Größenbereich – Breite max. (mm) | 6000 | bis 4000 | ||
| Größenbereich – Höhe max. (mm) | 6000 | bis 5500 | ||
| Geschwindigkeit – Öffnen max. (m/s) | 1,0 | 1,0 | ||
| Geschwindigkeit – Schließen ca. (m/s) | 1,0 | 1,0 | ||
| Steuerung – Standard | AK E | AK E | ||
| Steuerung – Optional | AK 500 FUE-1¹, AK E 2500 M-I | AK 500 FUE-1¹, AK E-750 M | ||
| Sicherheit – Lichtgitter | serienmäßig | – | ||
| Sicherheit – Lichtschranke | – | serienmäßig | ||
| Sicherheit – Schließkantensicherung | optional | – | ||
| Widerstand gegen Windlast (EN 12424) – Klasse 4 | serienmäßig | – | ||
| Temperaturbereich | –5 °C bis +40 °C / –30 °C bis +40 °C² | –30 °C bis +15 °C | ||
| Behang | PVC, Federstahlwindsicherungen | 3-fach PVC, Fiberglas-Verbundmaterial | ||
| Behang – Gewebestärke (mm) | 5,0 | 5,0 | ||
| Behang – Sichtfenster | optional | – | ||
| Behangfarben – Standardfarben | serienmäßig | serienmäßig | ||
| Behangfarben – Vorzugsfarben | optional | optional | ||
| Seitenteilfarben – verzinkt | serienmäßig | serienmäßig | ||
| Seitenteilfarben – Standardfarben, lackiert | optional | optional | ||
| Seitenteilfarben – Sonderfarben, lackiert | optional | optional | ||
| Seitenteilfarben – Edelstahl | optional | optional | ||
| Seitenteile – Flexible Führungsgurte | serienmäßig | serienmäßig |
¹ max. 60 Zyklen pro Stunde
² mit optionaler Heizung im Antrieb für den Außenbereich
Tortyp F 6010 Iso
Mit guter Wärmedämmung und für sehr hohe Windlasten im Außenbereich
Für eine bessere Wärmedämmung empfiehlt sich das F 6010 Iso mit einem isolierten Behang.
Mit optionalbeheiztem Antrieb kann das F 6010 Iso bis −30 °C eingesetzt werden. Die serienmäßige Windlastklasse 4 ermöglicht einen zuverlässigen Betrieb im Außenbereich.
Ausstattungsmerkmale

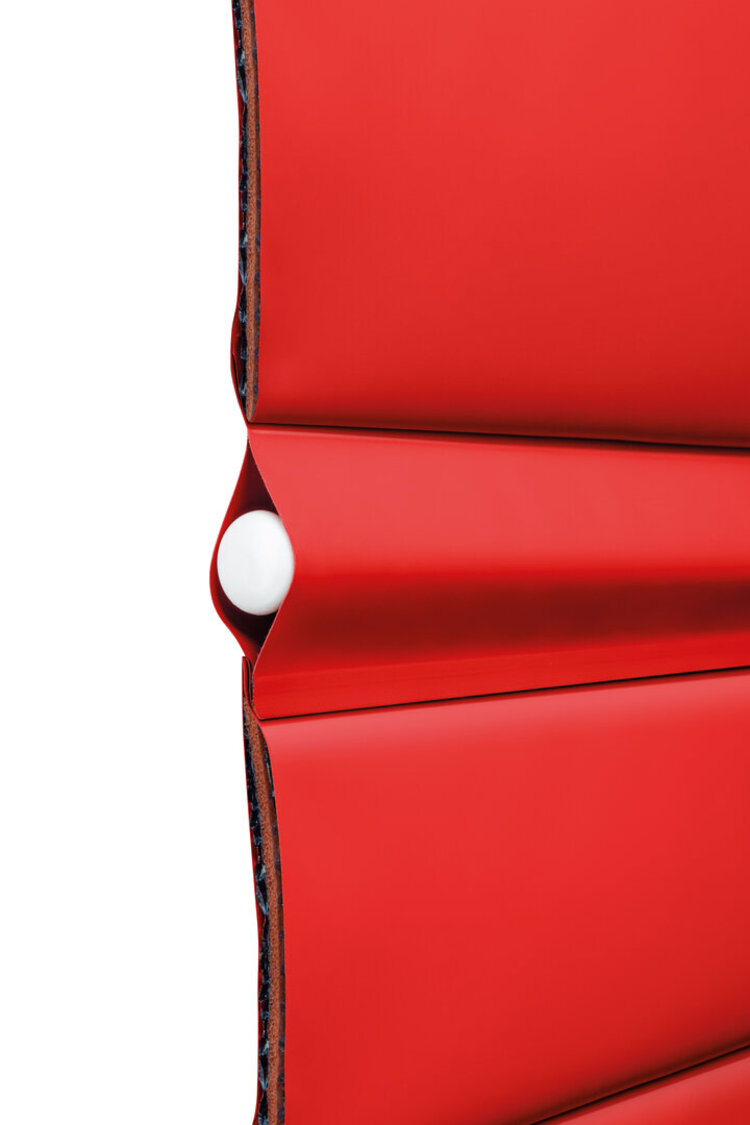

- Bessere Wärmedämmung durch isolierten Behang

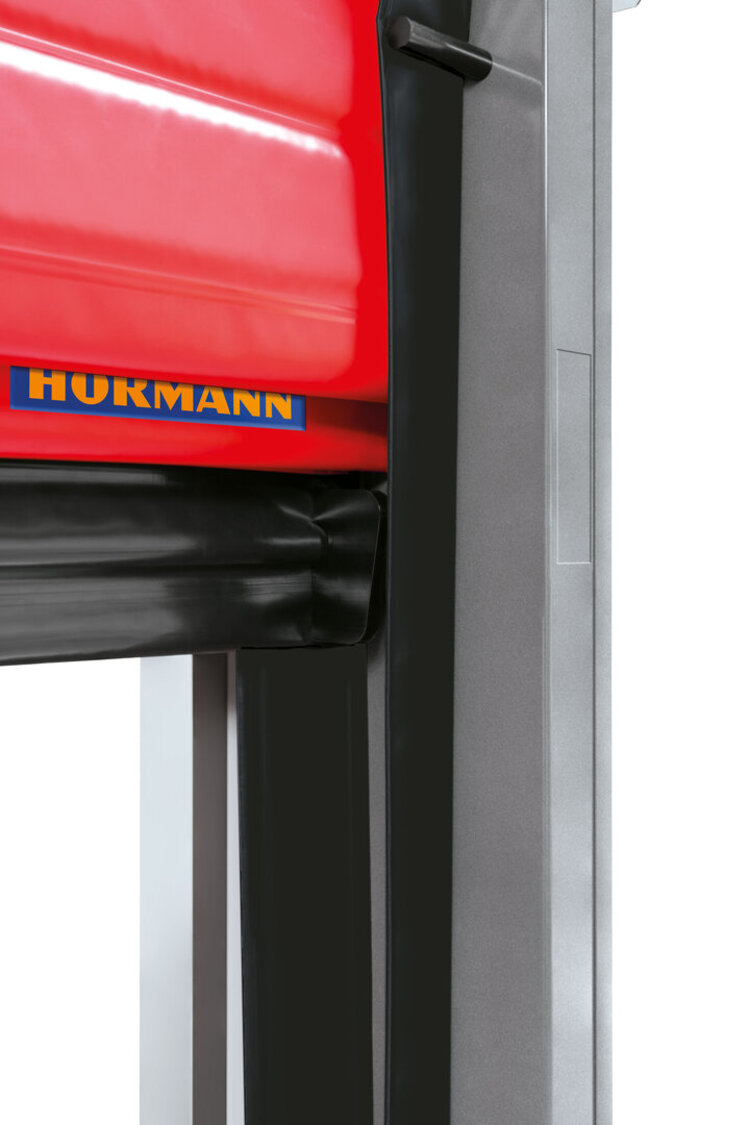

- Flexible Führungsgurte vermeiden Ausfallzeiten nach einem Crash

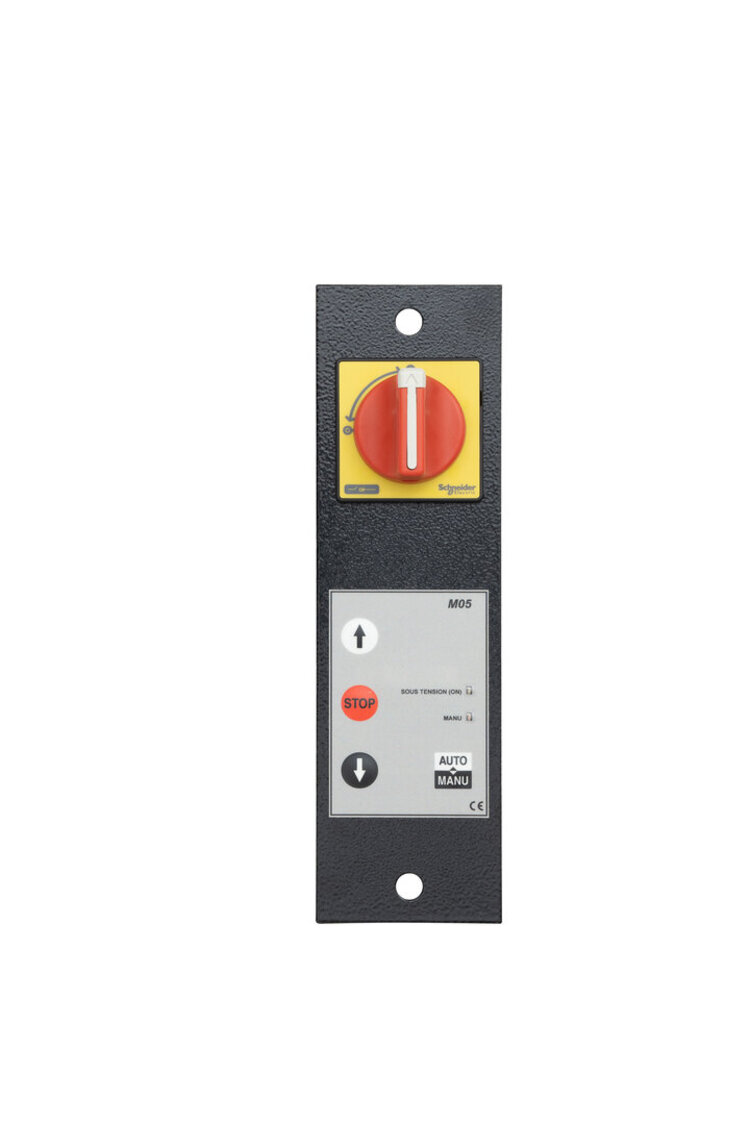

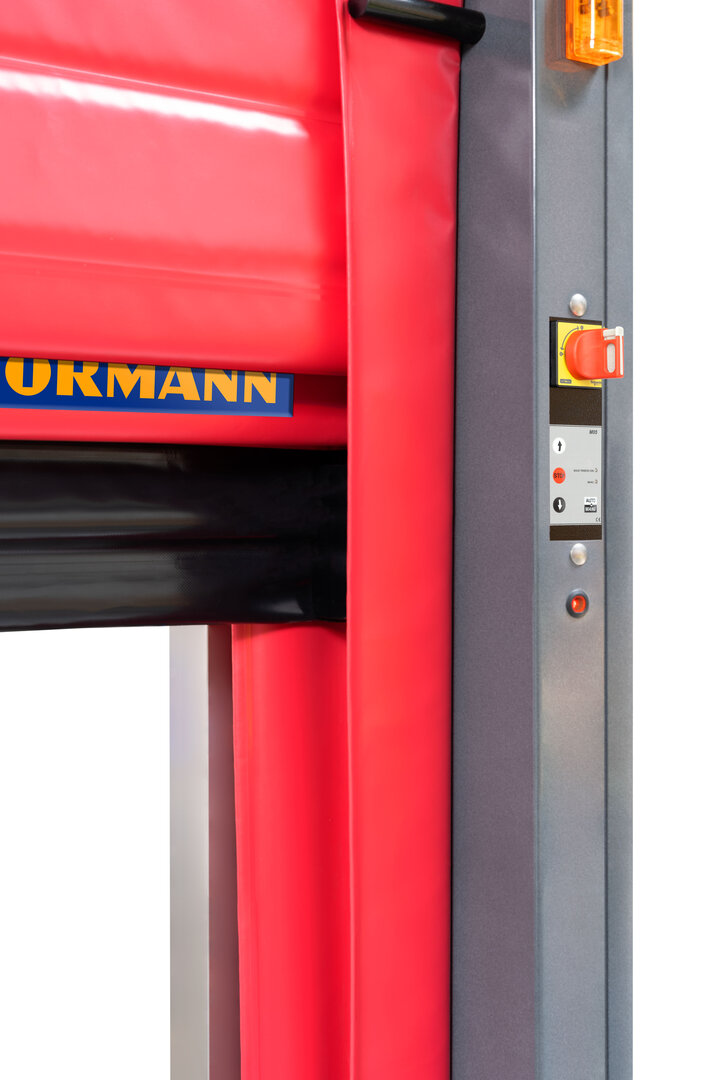

- Optionale integrierte Steuerung AK E 2500 M-I

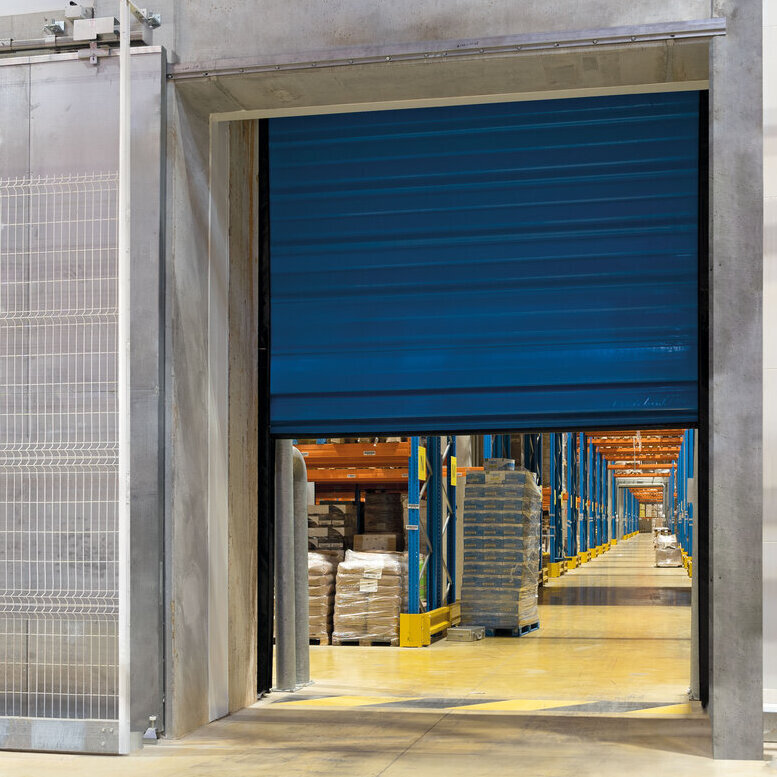

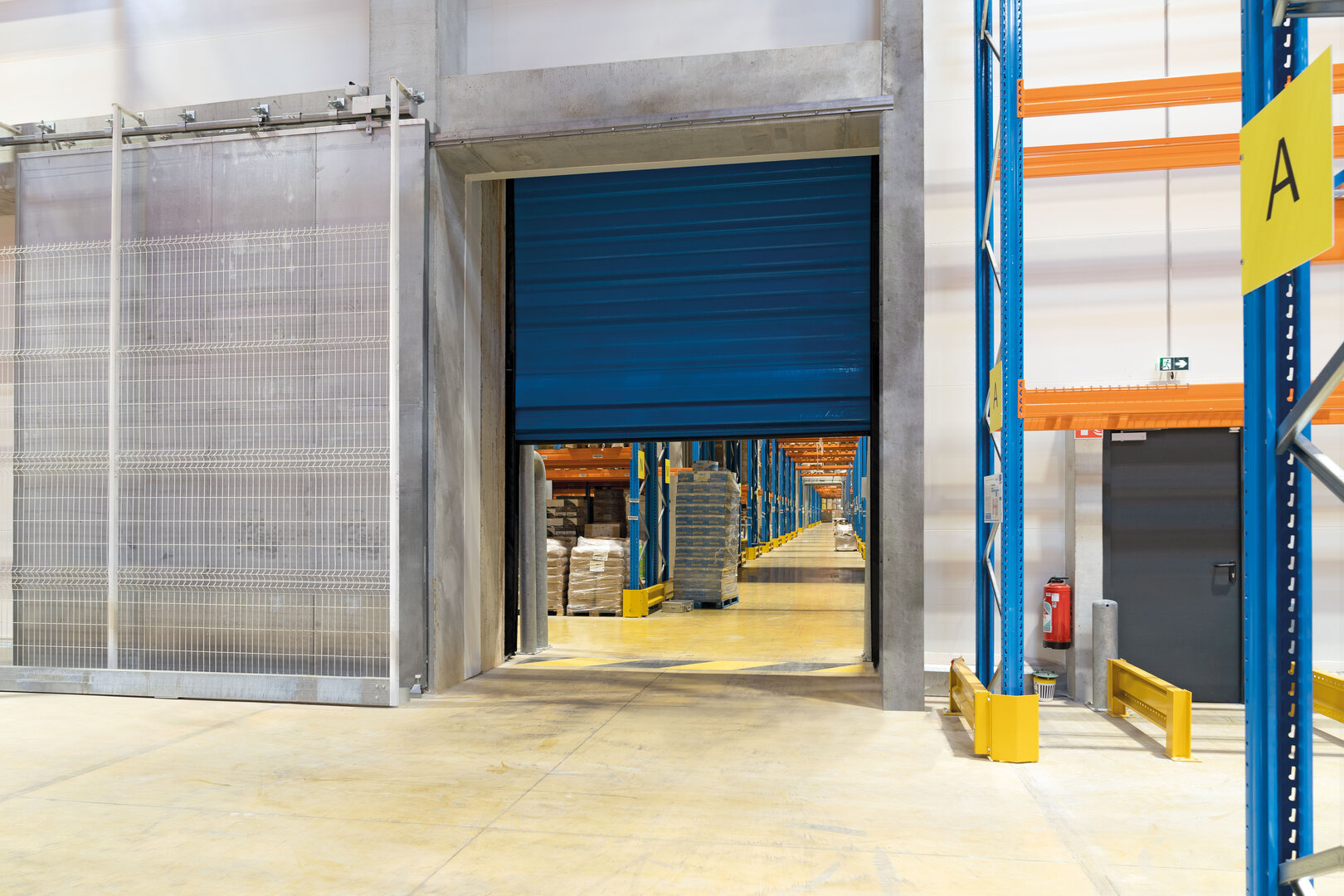

Tortyp F 4010 Cold
Für alle Innenbereiche in der Tiefkühllogistik
(bis zu –30 °C)
Das flexible Faltschnelllauftor F 4010 Cold ist die optimale Lösung für alle Innenbereiche in der Tiefkühllogistik. Der 3-fach isolierte Behang reduziert zuverlässig die Kälteverluste in Tiefkühlbereichen und die Öffnungsgeschwindigkeit von 1 m/s sichert den schnellen Verkehrsfluss zur Erhaltung der Kühlkette.
Ausstattungsmerkmale

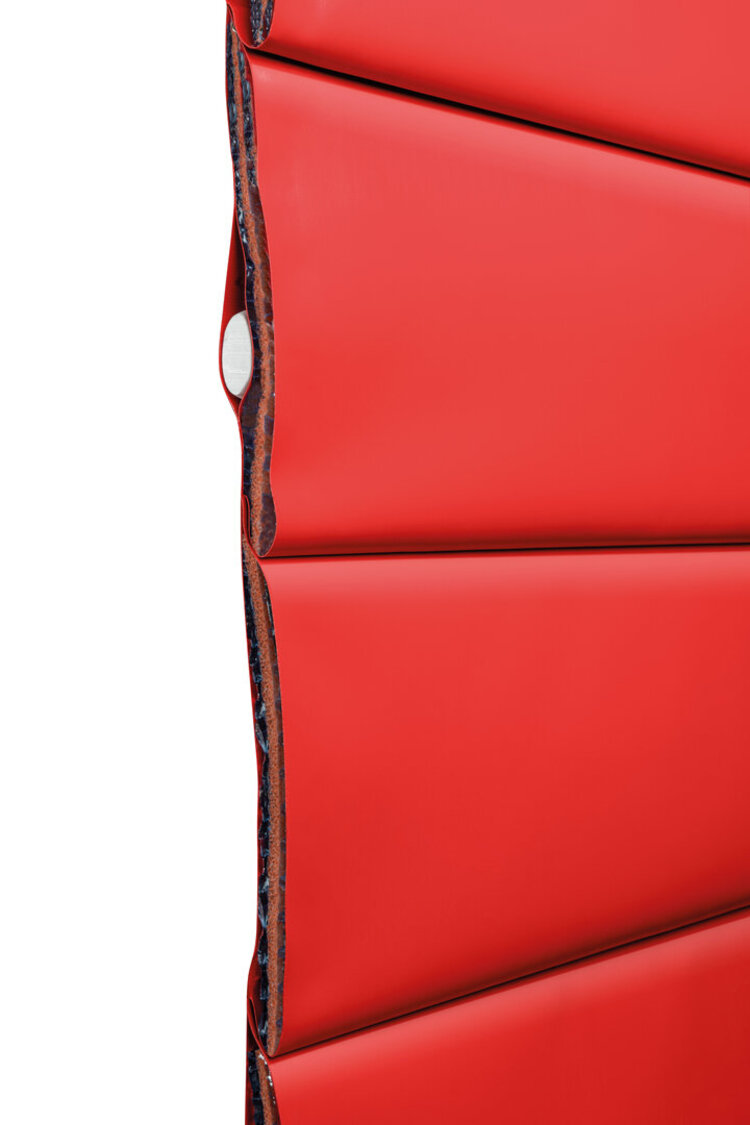

- 3-fach isolierter Behang zur Reduzierung von Kälteverlusten
- Flexible Führungsgurte vermeiden Ausfallzeiten nach einem Crash

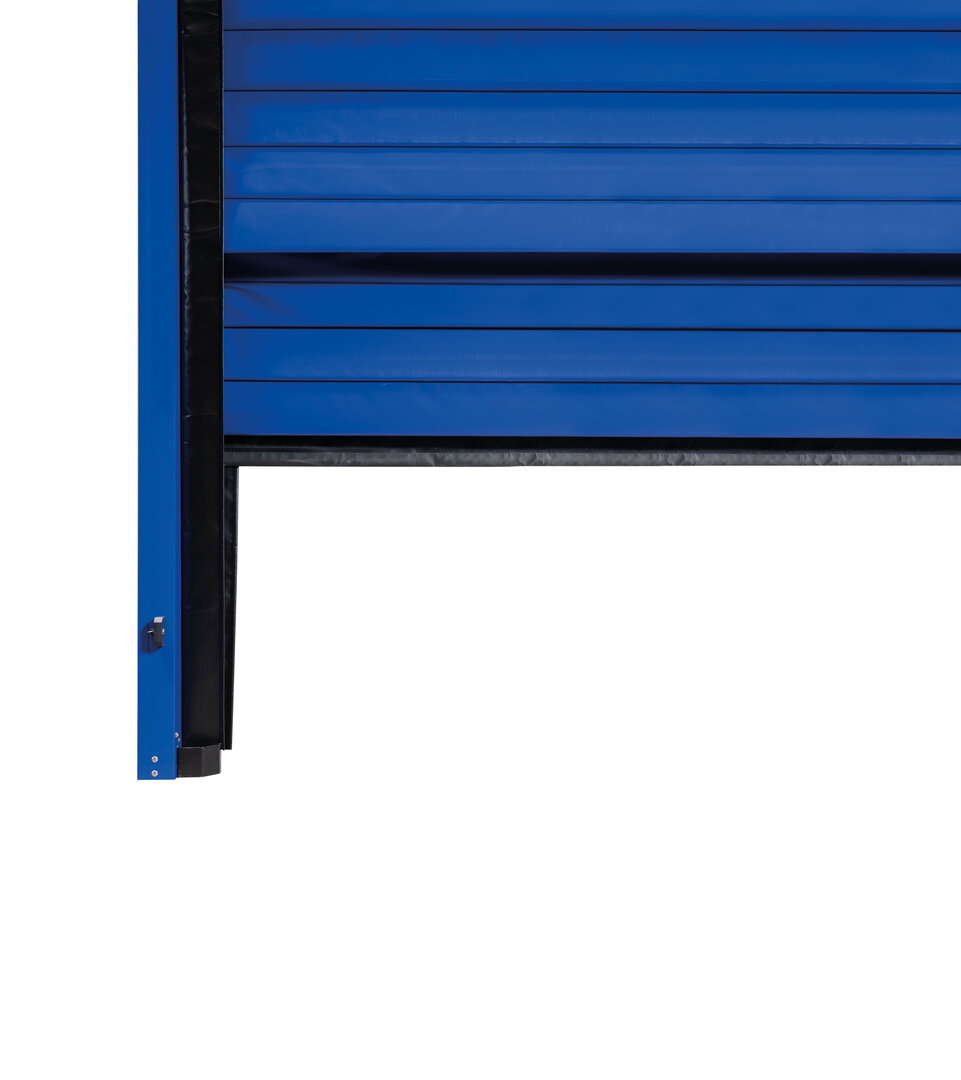

- Beheizte Zargen für den Einsatz innerhalb des Tiefkühlbereichs mit Temperaturen von bis zu −30 °C
Technik
Farben & Dekore
Standardfarben
Isoliertüren
Weiß
(ähnlich RAL 9002 Grauweiß)
RAL 1018
Zinkgelb1
RAL 2004
Reinorange1
RAL 3002
Karminrot1
RAL 5010
Enzianblau1
RAL 7038
Achatgrau1
RAL 9002
Grauweiß1,2
1 Alle Schnelllauftore (Behang) bis auf V 4015 Iso L (nur in RAL 7038) und V 4020 Cold (nur in silber), alle Faltschnelllauftore (Behang und Seitenteile)
2 nur für IsoSpeed Cold
Edelstahl-Ausführungen
Vorzugsfarben
Isoliertüren
RAL 6024
Verkehrsgrün
RAL 1015
Hellelfenbein
RAL 7012
Basaltgrau
RAL 7016
Anthrazitgrau
RAL 7022
Umbragrau
RAL 7024
Graphitgrau
Tortypen: Alle Schnelllauftore (Behang) außer V 4020 Cold
Alle Farbangaben in Anlehnung an die jeweilige RAL-Farbe. Die Abbildungen der Farben und Oberflächen sind aus drucktechnischen Gründen nicht
farbverbindlich.
Sonderfarben

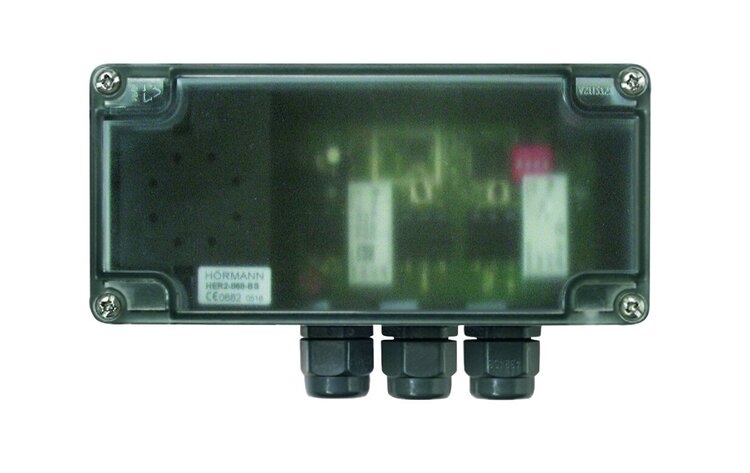

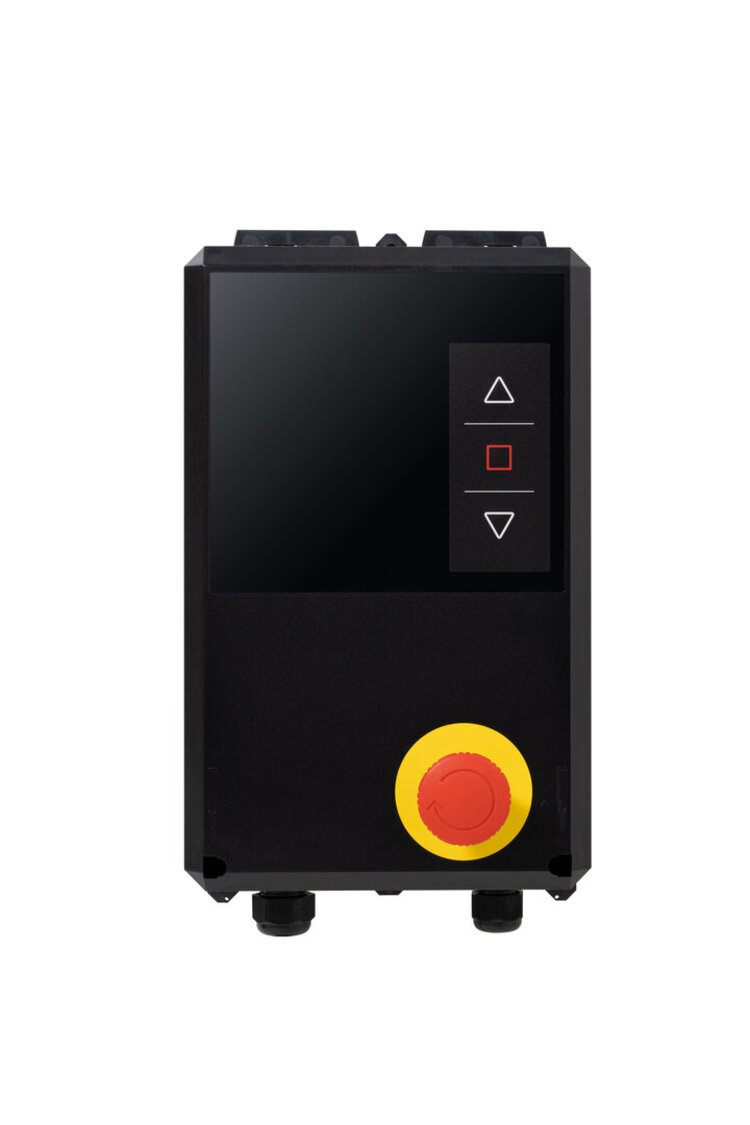

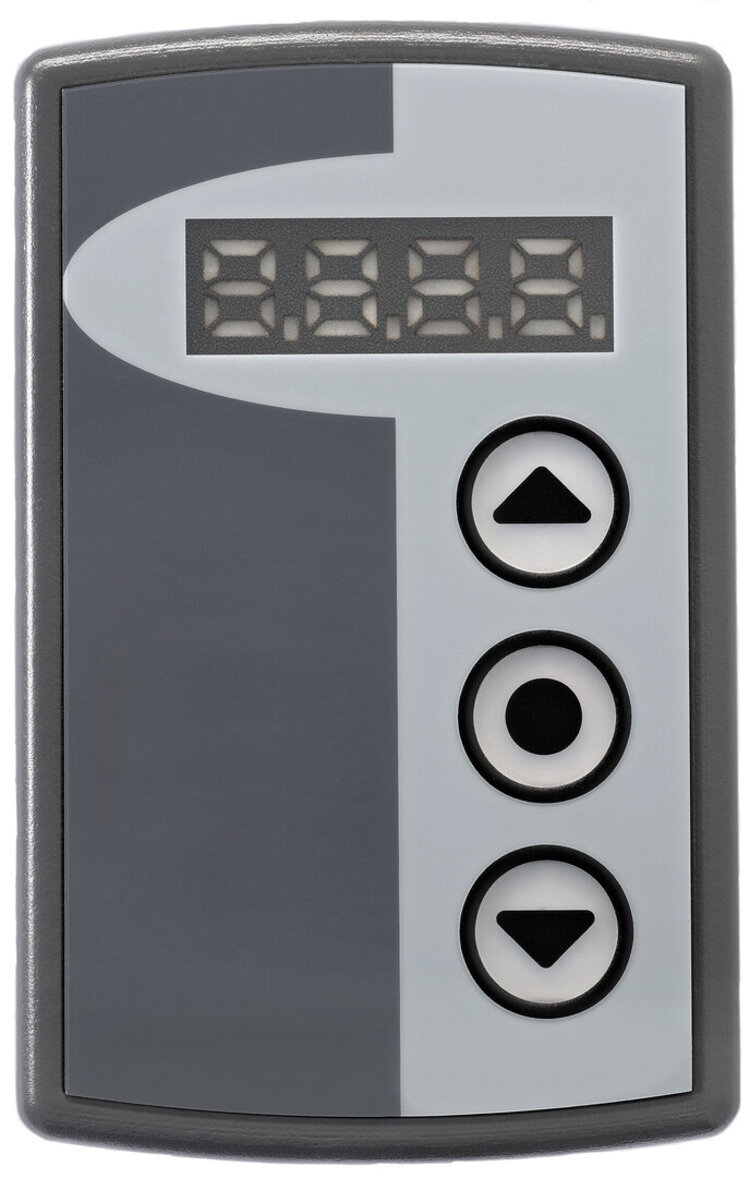

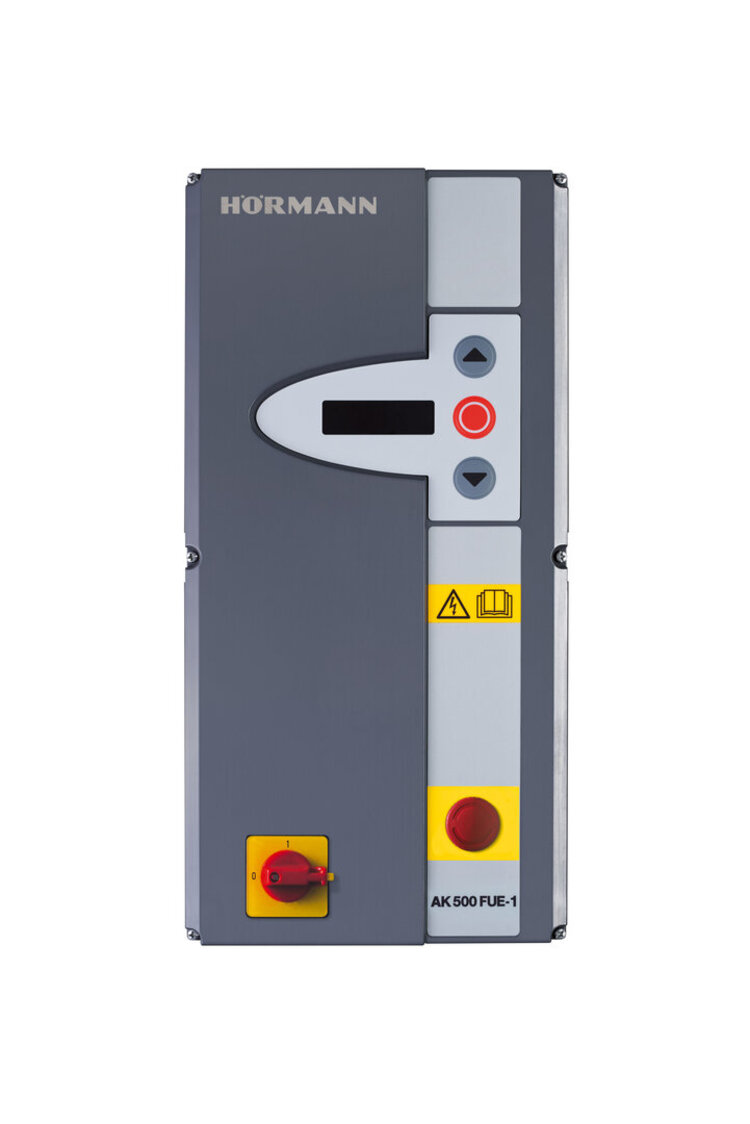

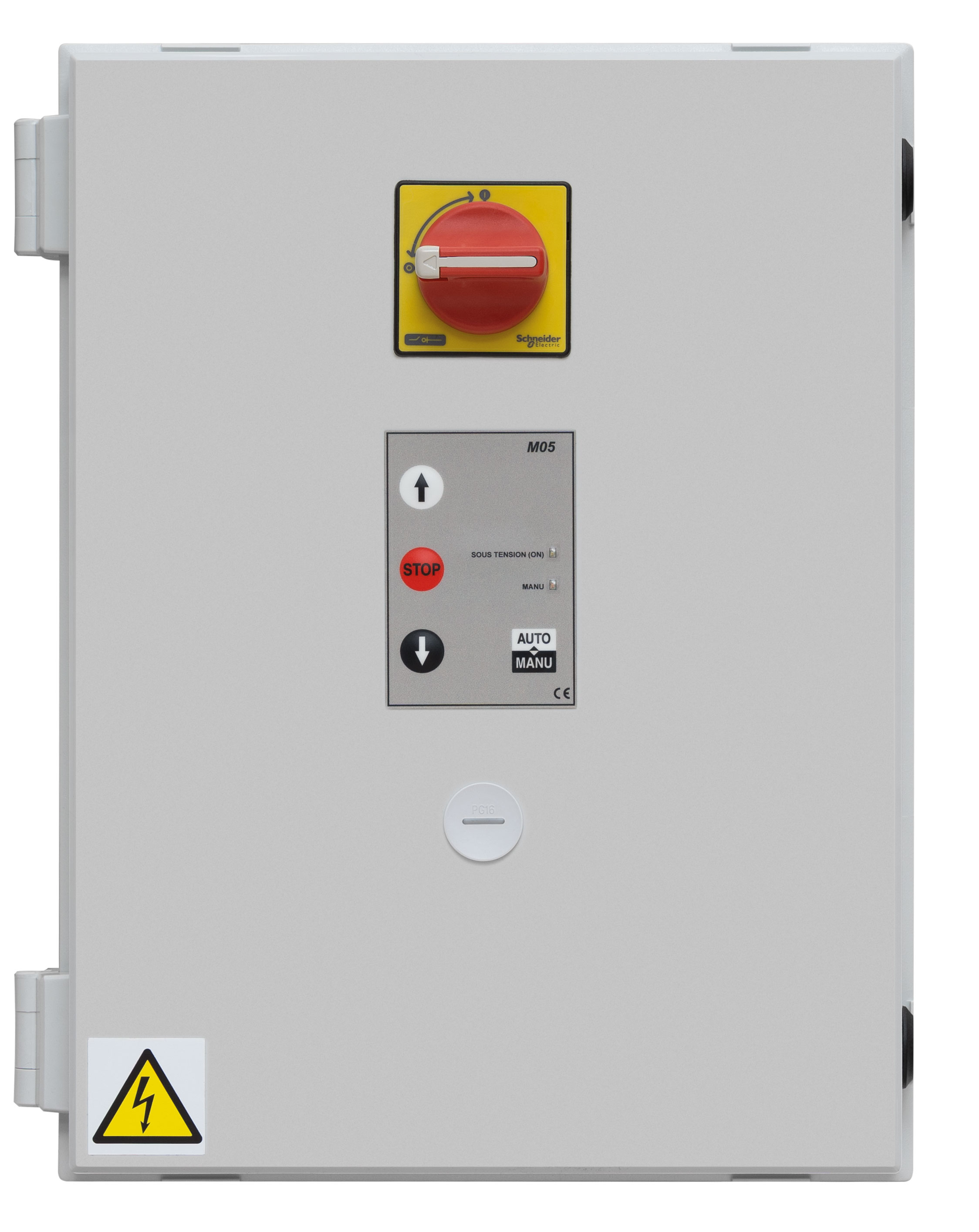

Steuerungen
Für Speed-Sektionaltore, flexible Schnelllauftore sowie Faltschnelllauftore
Geräte
Vergleichstabelle
| Steuerung | BK 150 FUE-1 | AK 500 FUE-1 | AK E | AK E 2500 M-I | AK E 750 M | ||
|---|---|---|---|---|---|---|---|
| Kompatibles Speed-Sektionaltor | - | IsoSpeed Cold⁴ | - | - | - | ||
| Kompatible Schnelllauftore | V 4015 Iso L, V 4020 Cold⁴ | - | - | - | - | ||
| Kompatible Faltschiebetore | - | F 6010, F 6010 Iso, F 4010 Cold | F 6010, F 6010 Iso, F 4010 Cold | F 6010, F 6010 Iso, F 4010 Cold | F 4010 Cold | ||
| FU-Steuerung – Wendeschützsteuerung | serienmäßig | serienmäßig | serienmäßig¹ | serienmäßig | serienmäßig | ||
| Gehäuse | |||||||
| Kunststoffgehäuse | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Integriert (Zarge) | optional | optional | - | - | - | ||
| Stahlgehäuse | - | - | serienmäßig | serienmäßig | serienmäßig | ||
| Edelstahlgehäuse | - | - | optional | optional | optional | ||
| Bedienung | |||||||
| Folientaster Auf-Halt-Zu | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Hauptschalter, abschließbar | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Not-Aus-Taster | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Displayanzeige, 4-fach, 7 Segmente | - | - | serienmäßig | serienmäßig | serienmäßig | ||
| Funktionen | |||||||
| Automatischer Zulauf | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Aufhaltezeit einstellbar | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Sicherheitslichtgitter | serienmäßig | serienmäßig | optional² | optional² | optional² | ||
| Sicherheitslichtschranke | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Schließkantensicherung | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Stoppe-Wiederauffahrt | serienmäßig | serienmäßig | serienmäßig | serienmäßig | serienmäßig | ||
| Erweiterungsmöglichkeiten | |||||||
| Ampel | optional | optional | optional | optional | optional | ||
| Blitzleuchte | optional | optional | optional | optional | optional | ||

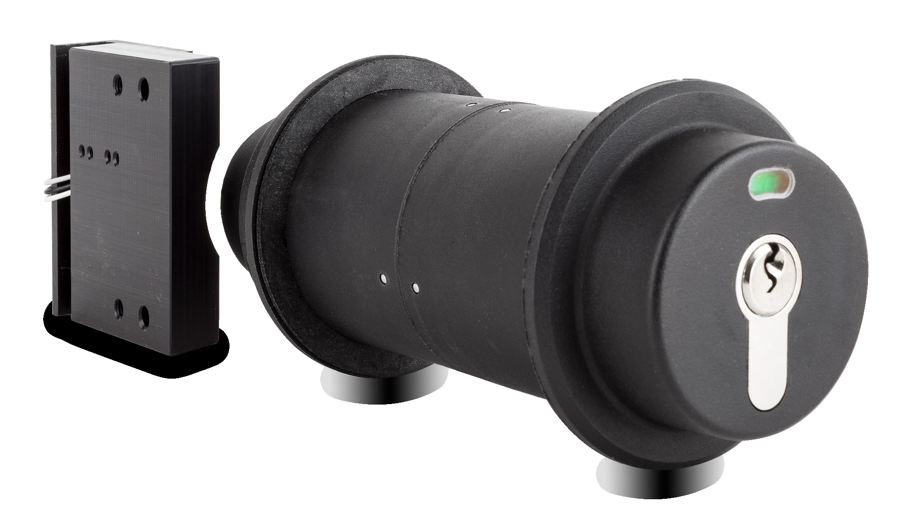

| Verriegelung | optional | optional | optional | optional | optional | ||
| Zwischenhalt | optional | optional | optional | optional | optional | ||
| Erweiterungsplatine | optional | optional | optional | optional | optional | ||
| Schutzart | IP 65 | IP 65 | IP 65 | IP 54 | IP 20 | ||
| Spannungsversorgung | |||||||
| Zuleitung 1~230 V, PE, 16 A, träge | serienmäßig | serienmäßig | - | - | - | ||
| Zuleitung 3~400 V, PE, 10 A, träge | - | - | serienmäßig | serienmäßig | serienmäßig | ||
| Zuleitung 3~400 V, PE, 16 A, träge | - | - | serienmäßig | serienmäßig | serienmäßig | ||
| Kabelsatz für Steckverbindung zwischen Torantrieb und Steuerschrank | 6,5 m |
¹ Hauptschalter nur als Aufputzvariante optional lieferbar | ² nur beim F 6010, F 6010 Iso, F 4010 Cold | ³ optional andere Kabellängen auf Anfrage | ⁴ im Stahlgehäuse
Zubehör
Für die Steuerungen BK 150 FUE-1, AK 500 FUE-1 und AK E

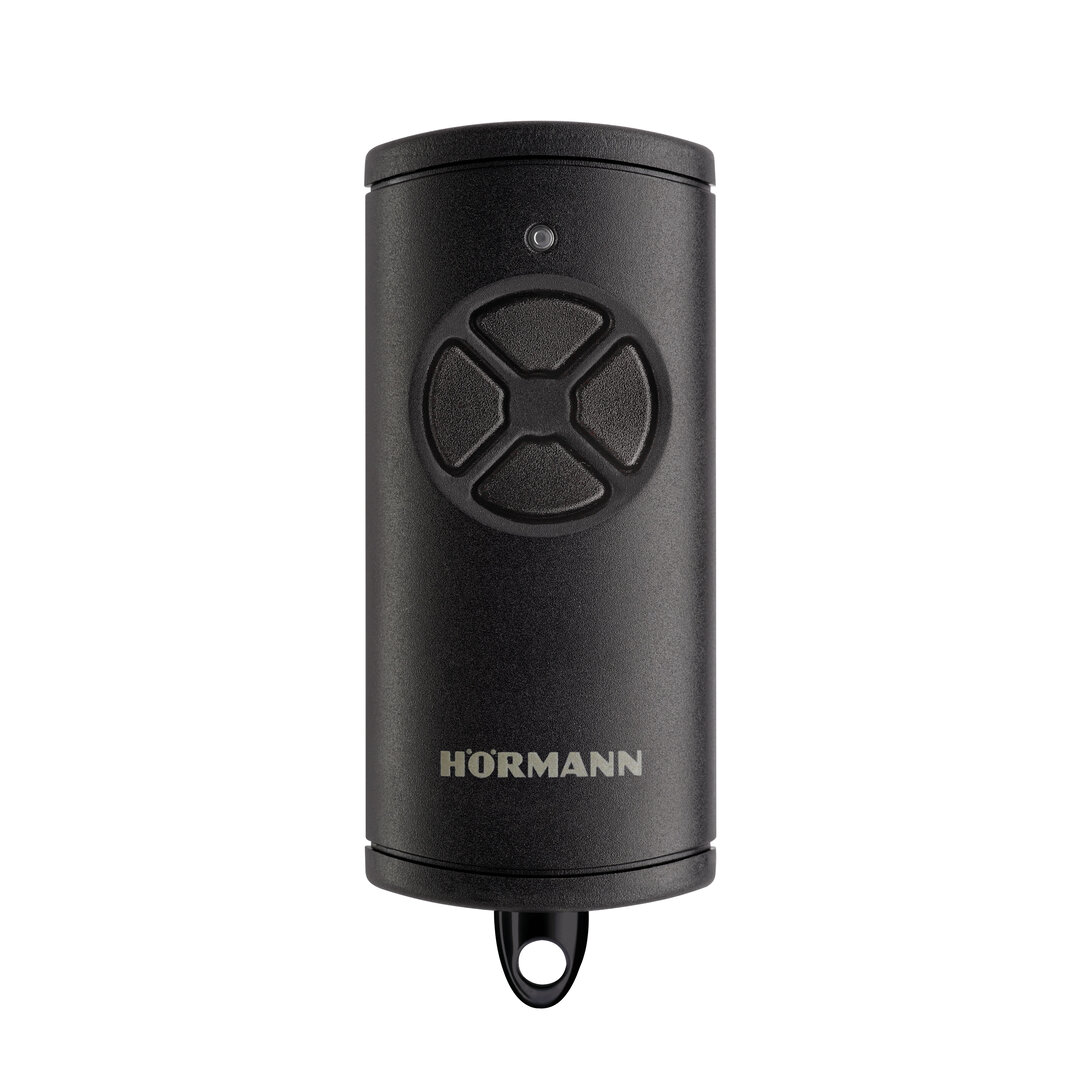

HS 4 BS
4 Tastenfunktionen, Strukturoberfläche Schwarz matt

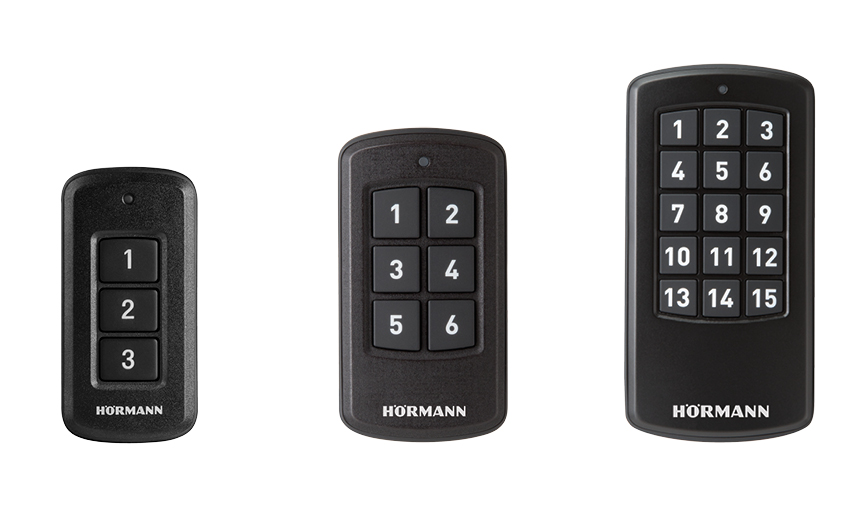

Industrie-Handsender HSI 3 BS, HSI 6 BS, HSI 15 BS
Zur Ansteuerung von bis zu 3 Toren (HSI 3 BS), 6 Toren (HSI 6 BS) bzw. 15 Toren (HSI 15 BS), mit extra großen Tasten zur leichteren Bedienung mit Arbeitshandschuhen, stoßfestes Gehäuse, Schutzart: IP 65
Externes Bedienelement für FUE-1
Zur einfachen Bedienung und Programmierung kann unabhängig von der Steuerung platziert werden, gleiche Bedientasten wie bei der Steuerung sowie 4-fach 7-Segment-Anzeige
1-Kanal-Relais-Empfänger HER 1 BS
1 potentialfreier Relaisausgang mit Statusabfraget
2-Kanal-Relais-Empfänger HET- E2 24 BS
2 potentialfreie Relaisausgänge für Richtungswahl, ein 2-poliger Eingang für potentialfreie Endlagenmeldung Tor-AUF / Tor-ZU (zur Abfrage der Torposition)
Modernes Funksystem
Das bidirektionale Funksystem BiSecur steht für eine zukunftsorientierte Technologie zur komfortablen und sicheren Bedienung von Industrietoren. Das extrem sichere BiSecur Verschlüsselungsverfahren gibt Ihnen die Sicherheit, dass kein Fremder das Funksignal kopieren kann. Geprüft und zertifiziert wurde es von den Sicherheitsexperten der Ruhr-Universität Bochum.
Unsere Produkte überzeugen Sie?
Finden Sie jetzt ihre Niederlassung in der Nähe!
Niederlassung finden
