Poller
Alle Funktionskomponenten der Poller sind montagefreundlich verbaut und ermöglichen eine besonders schnelle und unkomplizierte Inbetriebnahme. Die aktuelle Generation der steinau Zufahrtskontrollsysteme lässt sich zudem problemlos in digitale Service- und Fernwartungskonzepte integrieren. Das reduziert Wartungs- und Betriebskosten deutlich und macht unsere Lösungen besonders wirtschaftlich, nachhaltig und zukunftssicher.
Das umfangreiche Programm an Pollern bietet automatische, halbautomatische, feststehende und entnehmbare Ausführungen. Damit sichern Sie zuverlässig innerstädtische Bereiche, öffentliche Plätze und Firmengelände ab und sorgen zugleich für eine klare Verkehrsregelung. Die durchdachten Konstruktionen verbinden sichere Technik mit ansprechendem Design – für mehr Schutz und eine hochwertige Optik im urbanen wie gewerblichen Umfeld.
Durch eine flexible Steuerung lassen sich komplette Steuerungskonzepte mit mehreren Pollern realisieren. Innerhalb dieses Systems können Masterund Slave-Beziehungen zwischen den Pollern definiert werden. So entsteht eine individuell anpassbare Lösung, die sowohl Komfort als auch höchste Sicherheit bietet.
Alle Neu- und Weiterentwicklungen der Security Line sowie der High Security Line werden in umfangreichen internen und externen Tests geprüft. Dazu gehören Belastungstests mit unterschiedlichen Lasten sowie Funktionstests unter verschiedenen Temperatur- und Witterungsbedingungen. So ist gewährleistet, dass die Poller in jeder Situation verlässliche Sicherheit und Stabilität bieten.
Das Sicherheitsniveau eines Pollers wird anhand der Aufprallenergie bewertet. Diese ist abhängig von Fahrzeugtyp, Gewicht und Geschwindigkeit beim Aufprall. Die Höhe der Energie entscheidet über mögliche Beschädigungen und die Funktionsfähigkeit der Poller. Deshalb werden die Systeme so entwickelt, dass sie auch bei extremen Belastungen zuverlässig funktionieren.

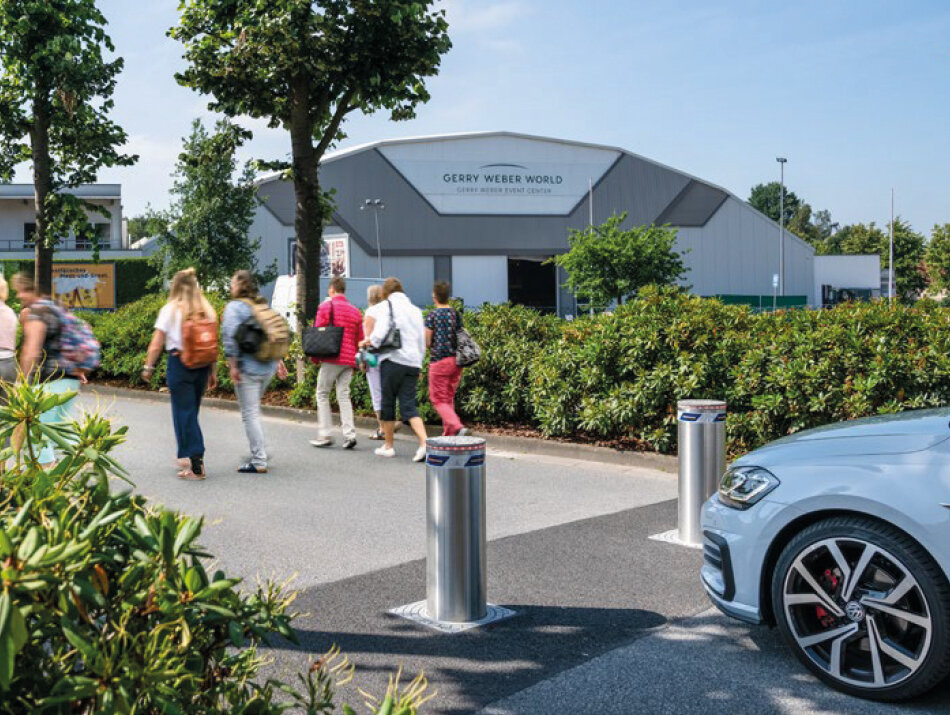

Automatische Poller sind in zwei Ausführungen erhältlich: mit integriertem elektromechanischem Antrieb für mittlere Nutzungsfrequenzen sowie mit hydraulischem Antrieb für besonders hohe Beanspruchung. Beide Varianten überzeugen durch zuverlässige Funktionalität und lange Lebensdauer.
Für Bereiche mit besonders hohen Sicherheitsanforderungen steht zudem der automatische Poller RI-H zur Verfügung. Dank verstärktem Zylindermaterial bietet er ein Höchstmaß an Schutz und ist damit ideal für sensible Zufahrten und sicherheitskritische Einsatzorte.
Vorteile:

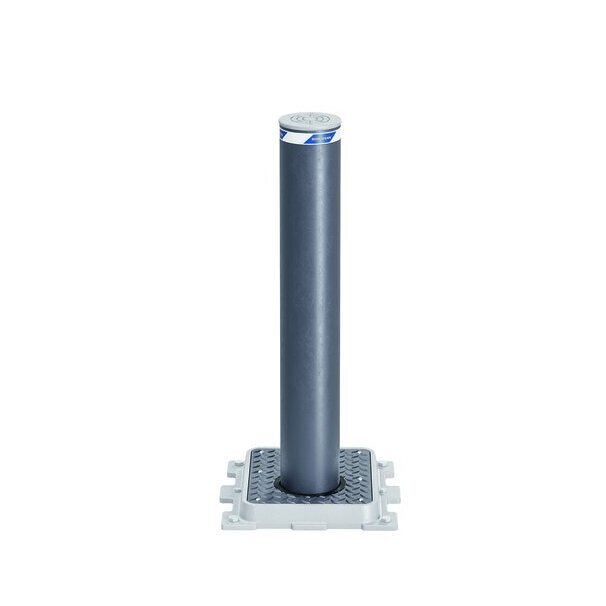

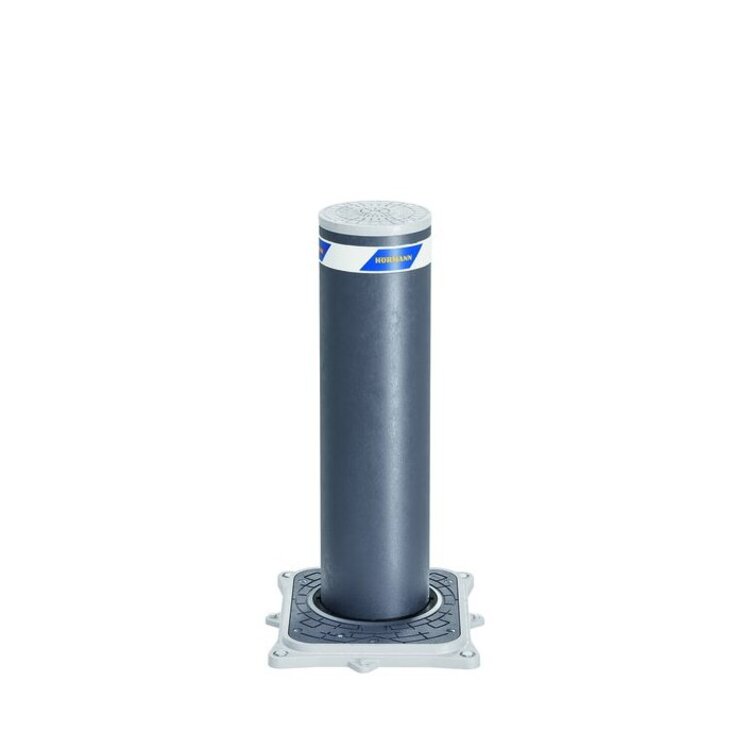

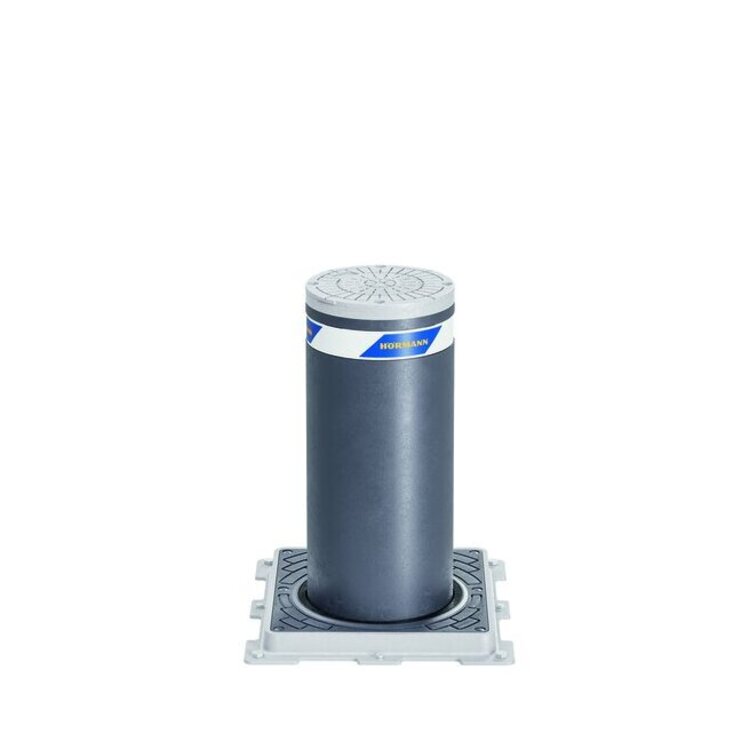

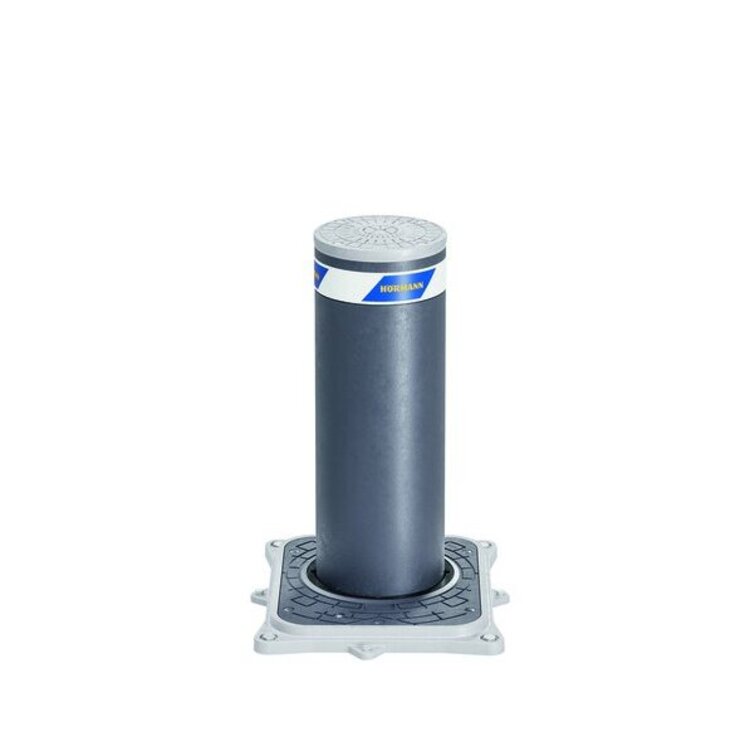

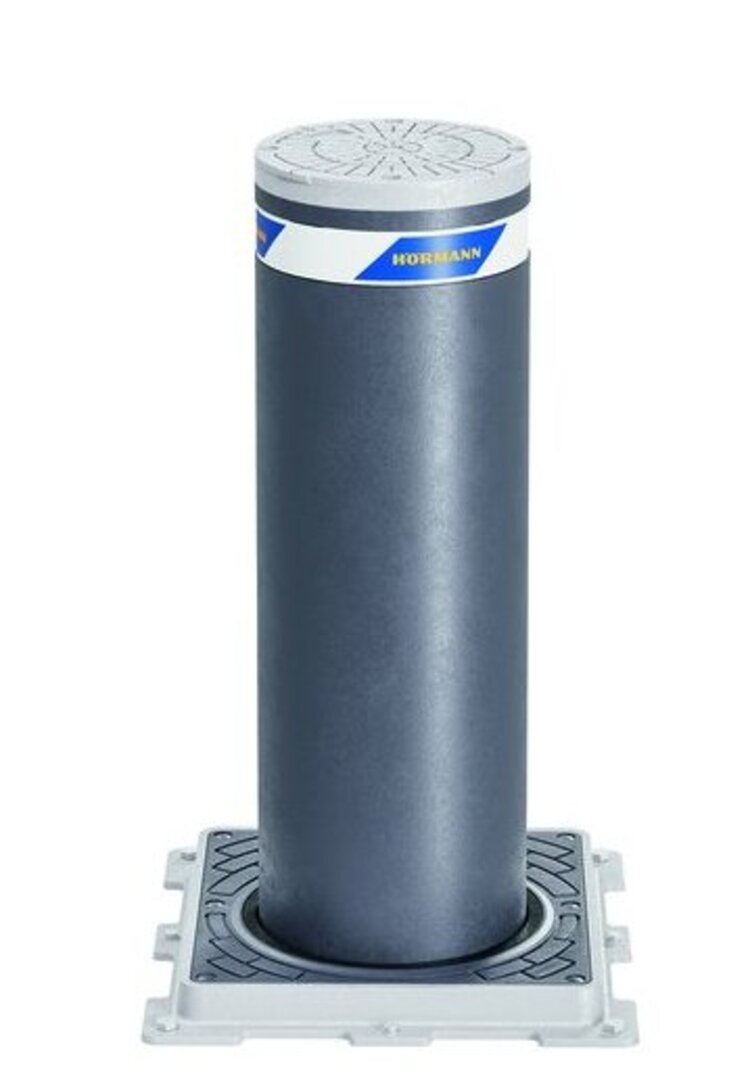

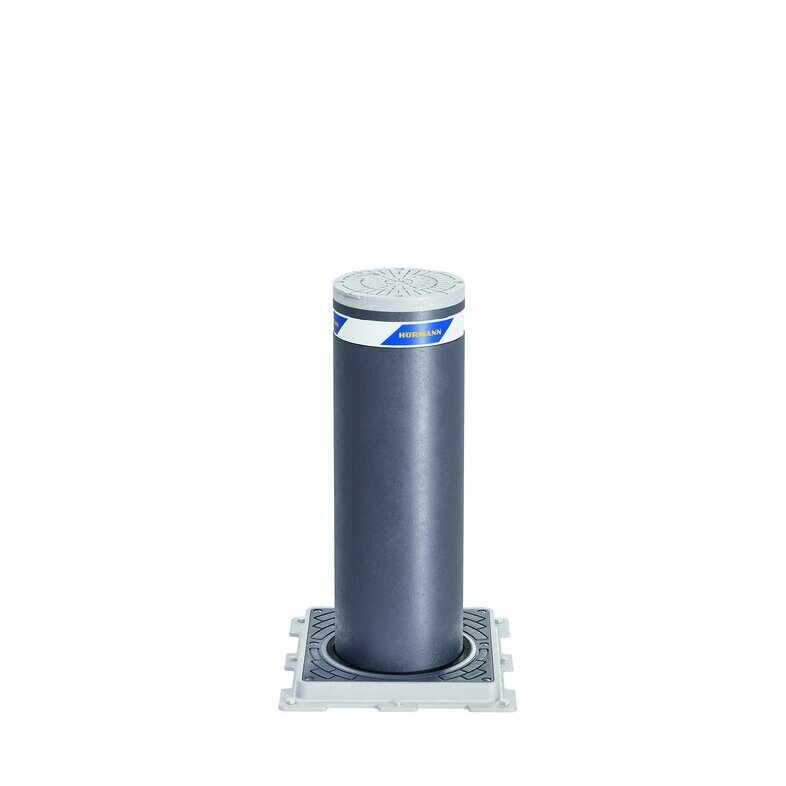

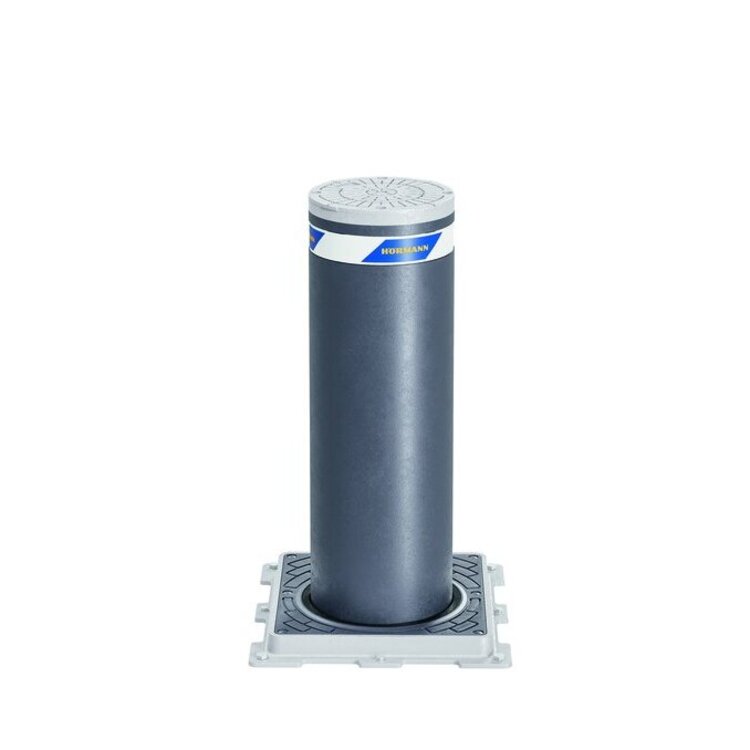

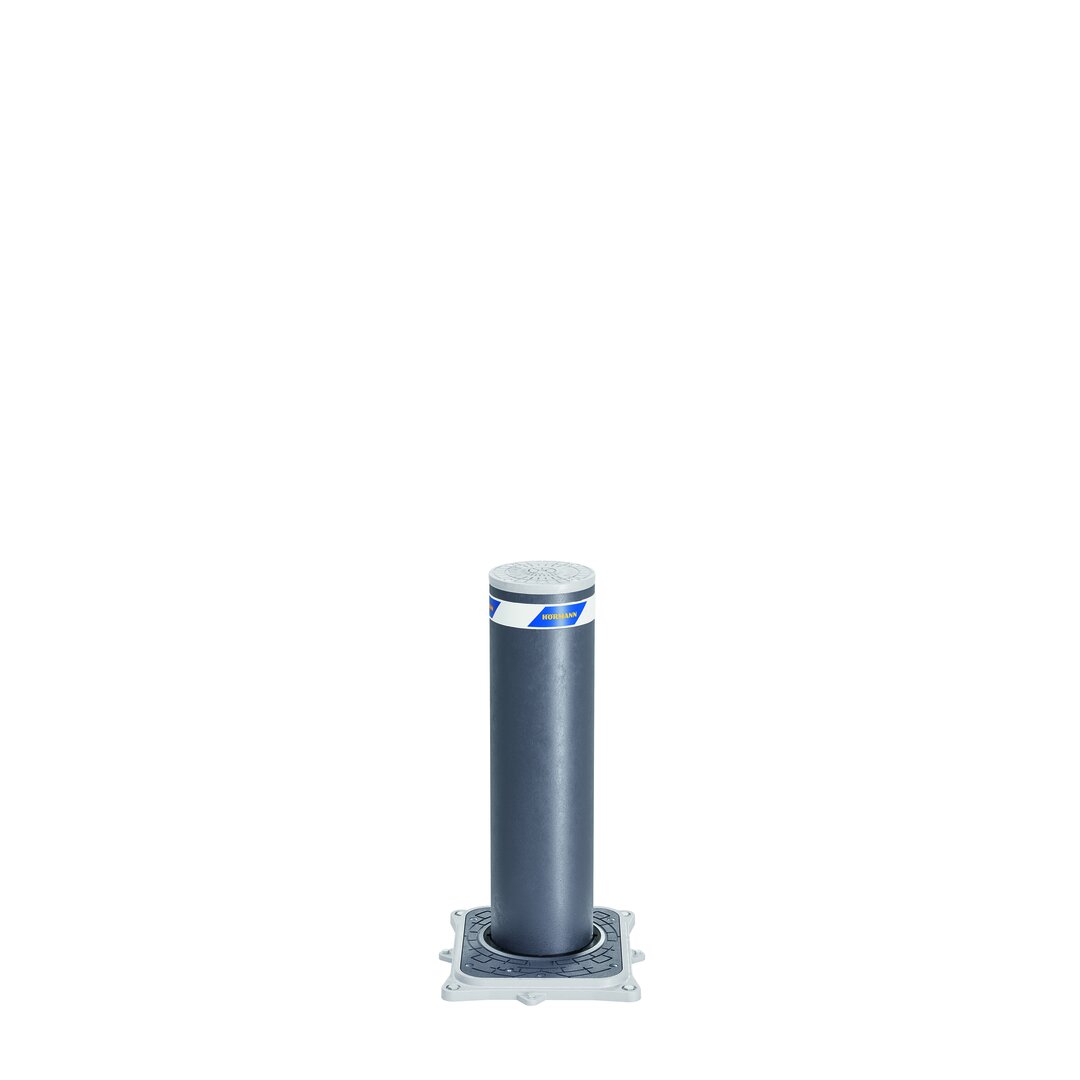

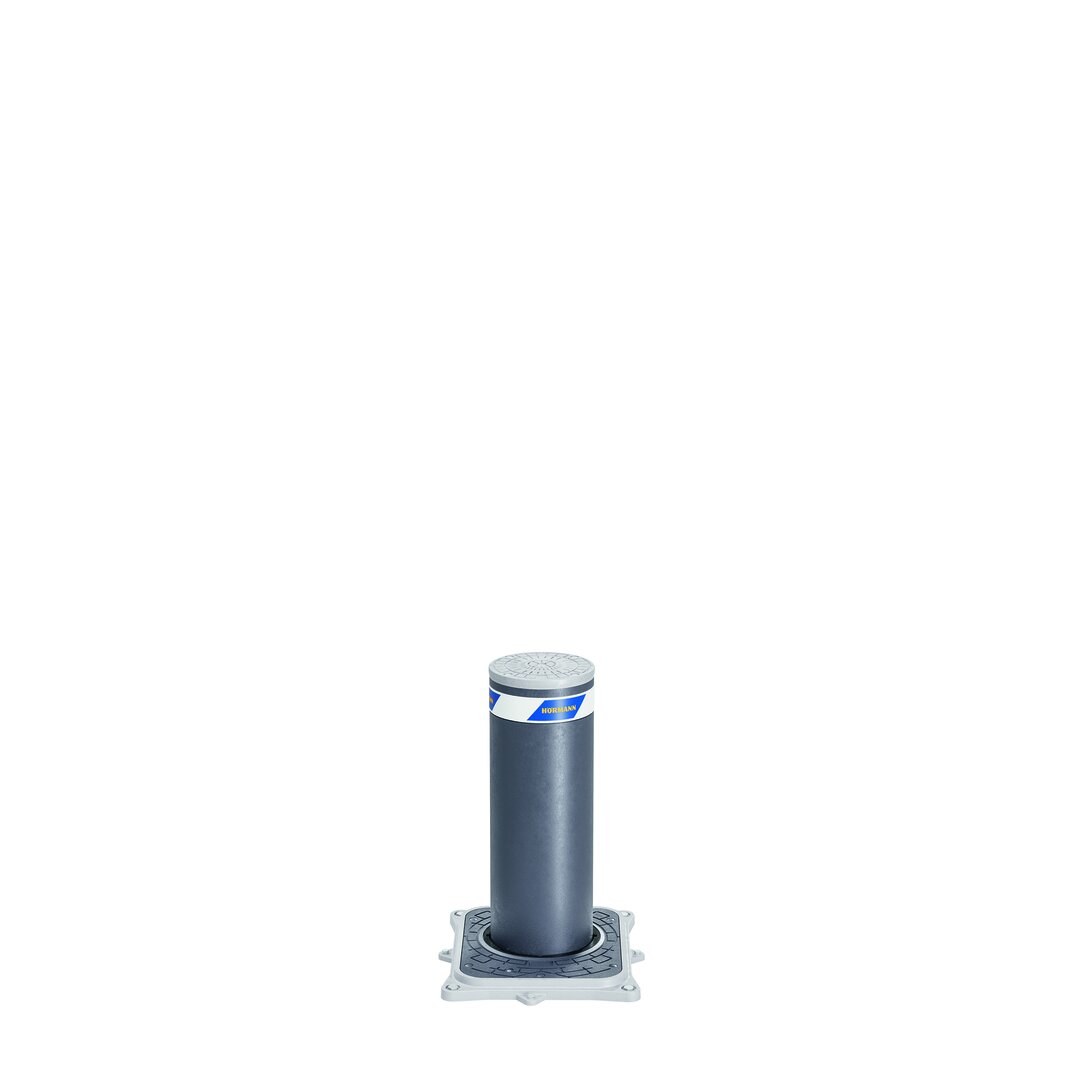

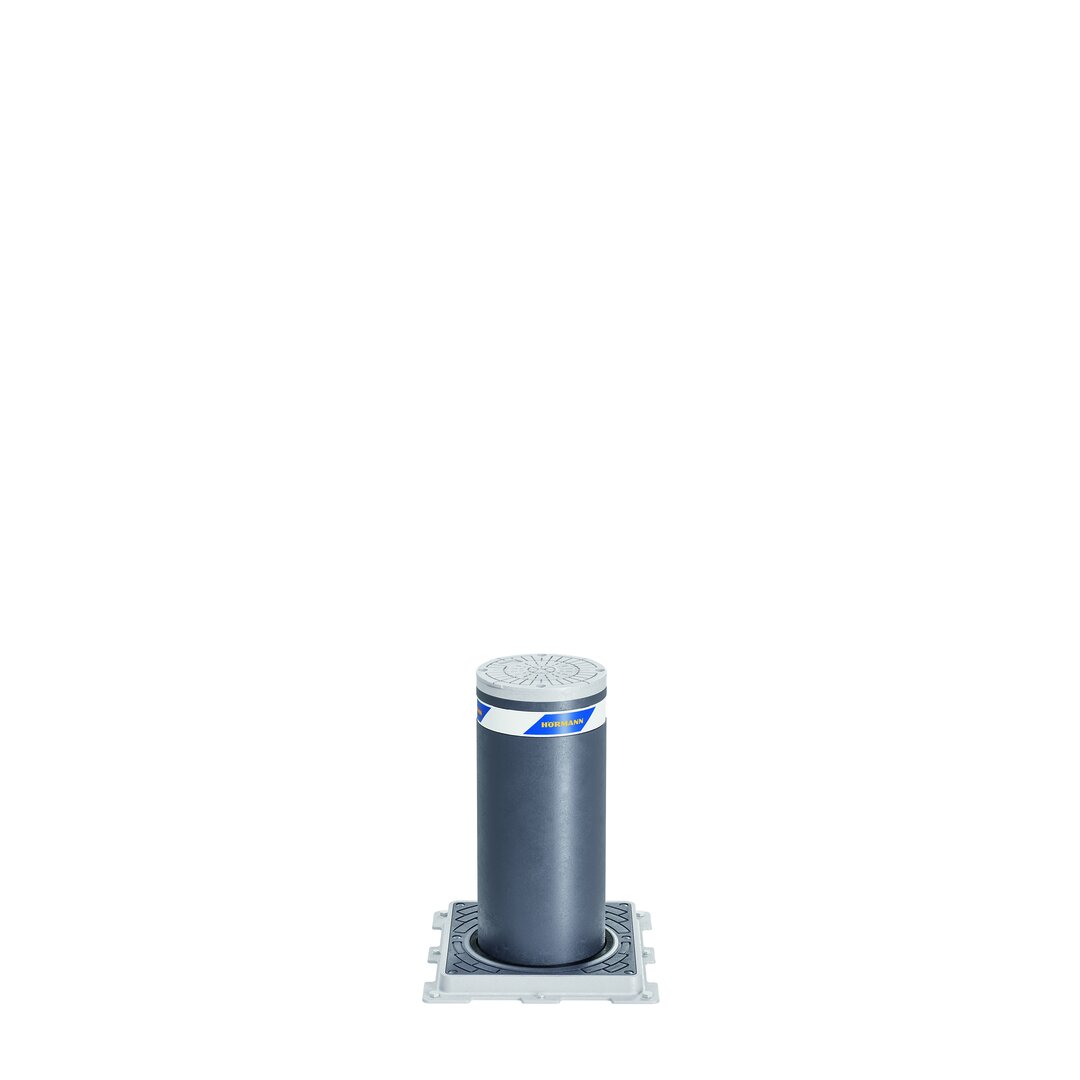

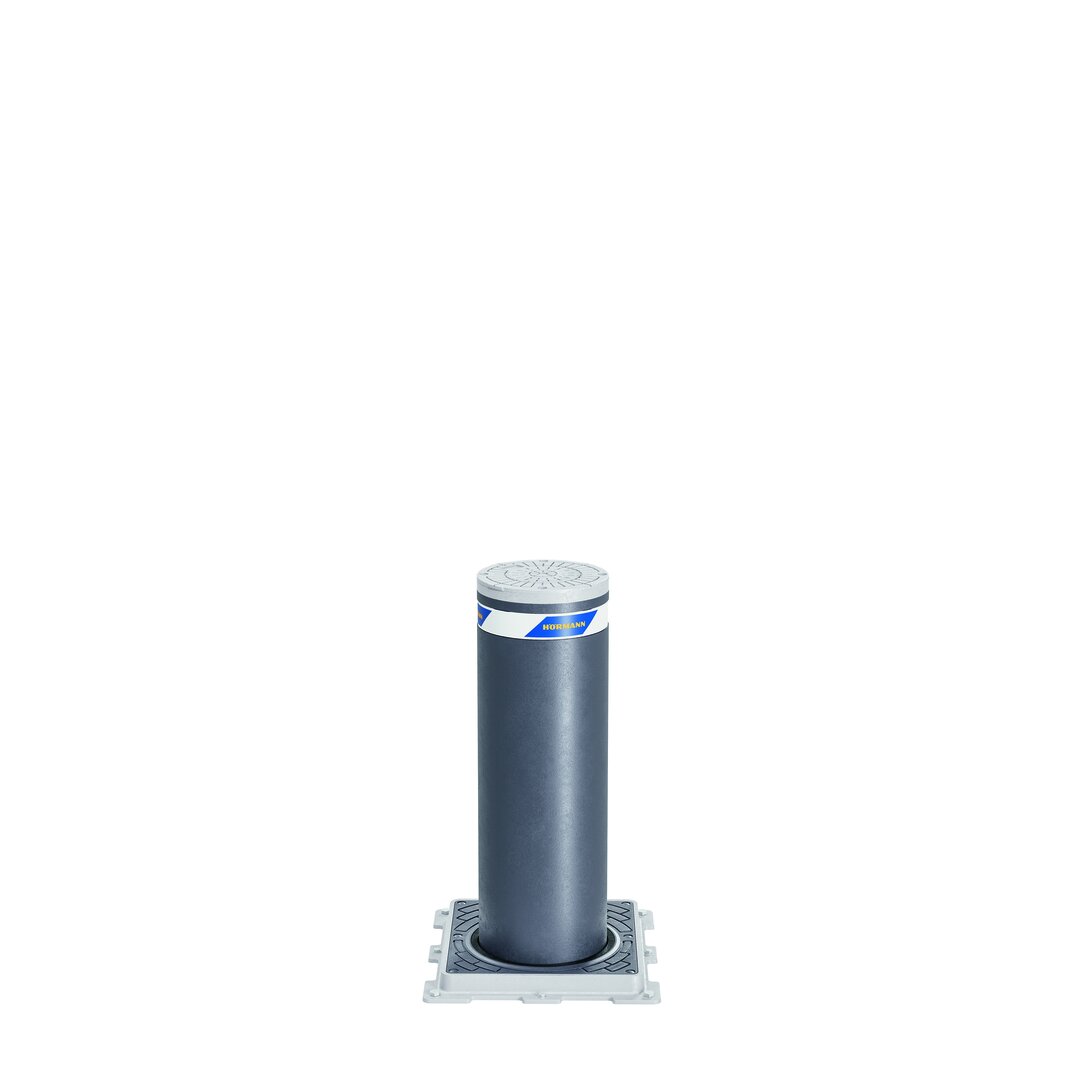

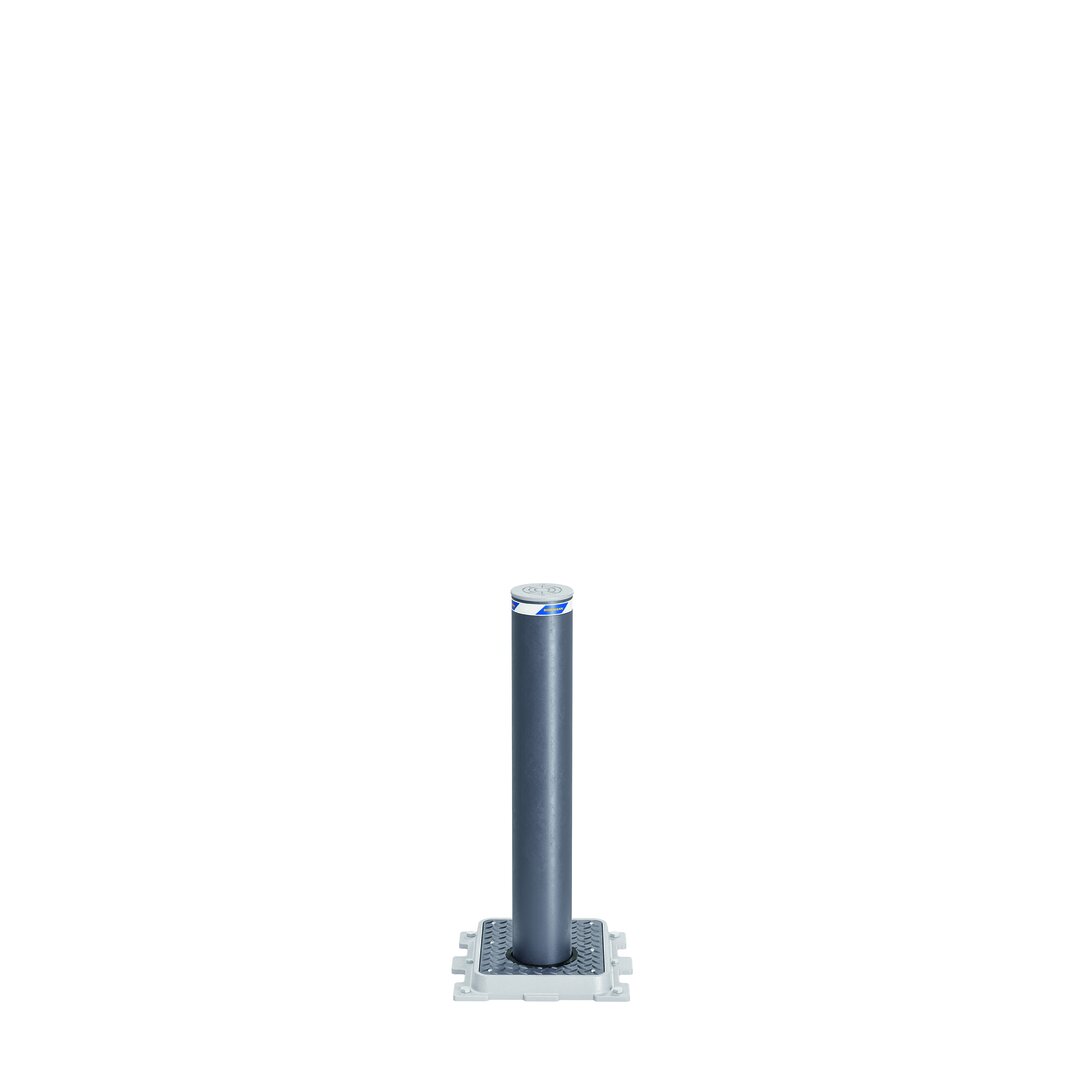

| A 127-600 E | A 127-800 E | A 220-600 E | A 220-800 E | A 275-600 E | A 275-800 E | |
|---|---|---|---|---|---|---|
| Durchmesser (mm) | 127 | 127 | 220 | 220 | 275 | 275 |
| Höhe (mm) | 600 | 800 | 600 | 800 | 600 | 800 |
| Technische Daten | ||||||
| Geschwindigkeit, heben (cm/s) | 9,5 | 11 | 9,5 | 11 | 9,5 | 11 |
| Geschwindigkeit, senken (cm/s) | 12 | 14 | 12 | 14 | 12 | 14 |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Automatisches Absenken bei Stromausfall (durch Akku) | ● | ● | ● | ● | ● | ● |
| Abschaltautomatik (deaktivierbar) | ● | ● | ● | ● | ● | ● |
| Integrierter elektromechanischer Antrieb | ● | ● | ● | ● | ● | ● |
| Zyklen (ca. pro Tag) | 100 | 100 | 1.000 | 1.000 | 1.000 | 1.000 |
| Gesamtzyklen (max. Lebensdauer) | 200.000 | 200.000 | 1.500.000 | 1.500.000 | 1.500.000 | 1.500.000 |
| Aufprallenergie mit Zerstörung (J) | 150.000 | 150.000 | 150.000 | 150.000 | 150.000 | 150.000 |
| Aufprallenergie ohne Zerstörung (J) | 20.000 | 20.000 | 20.000 | 20.000 | 20.000 | 20.000 |
| Temperaturbereich | -40 °C bis +70 °C¹ | -40 °C bis +70 °C¹ | -40 °C bis +70 °C¹ | -40 °C bis +70 °C¹ | -40 °C bis +70 °C¹ | -40 °C bis +70 °C¹ |
●= Standardausstattung
– = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung

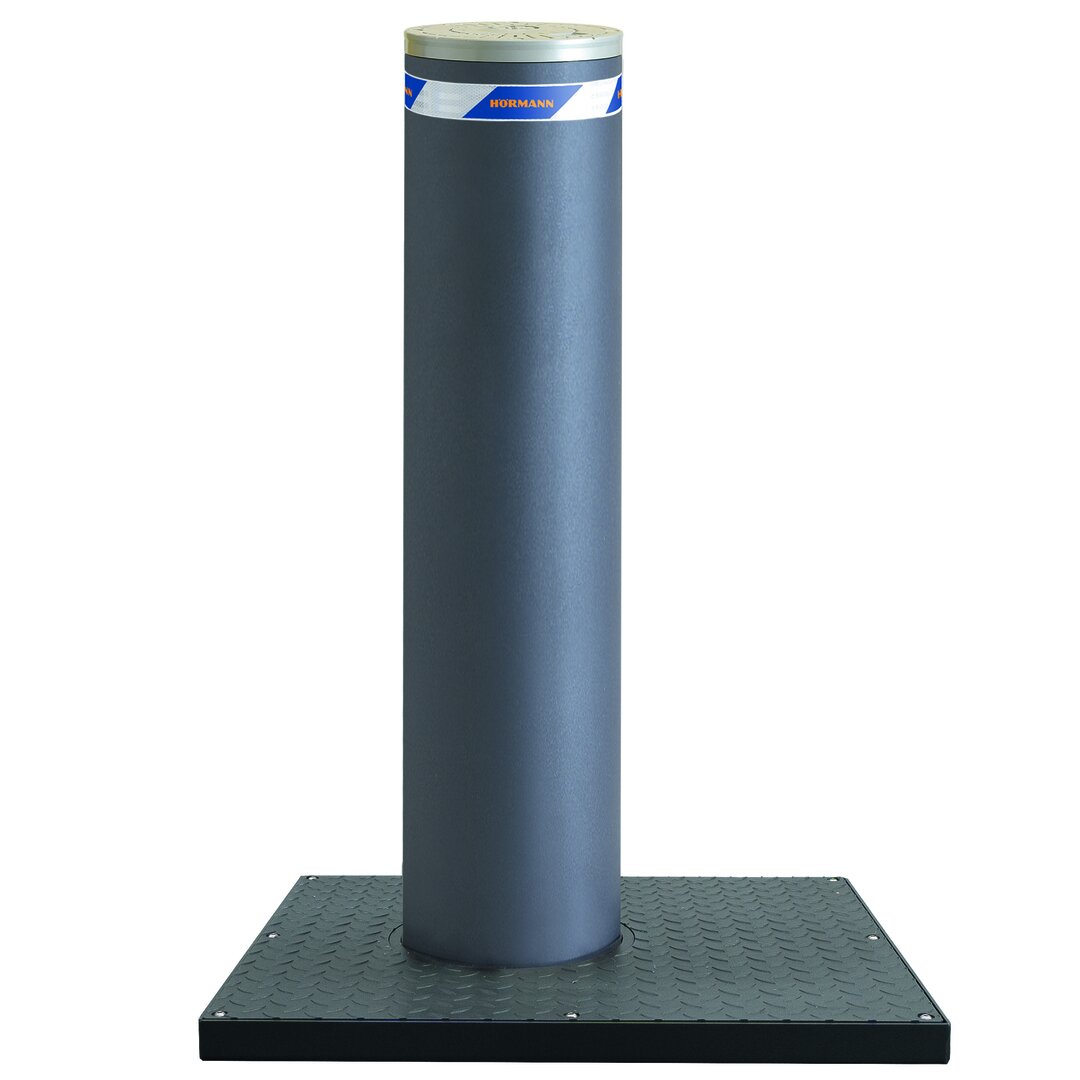

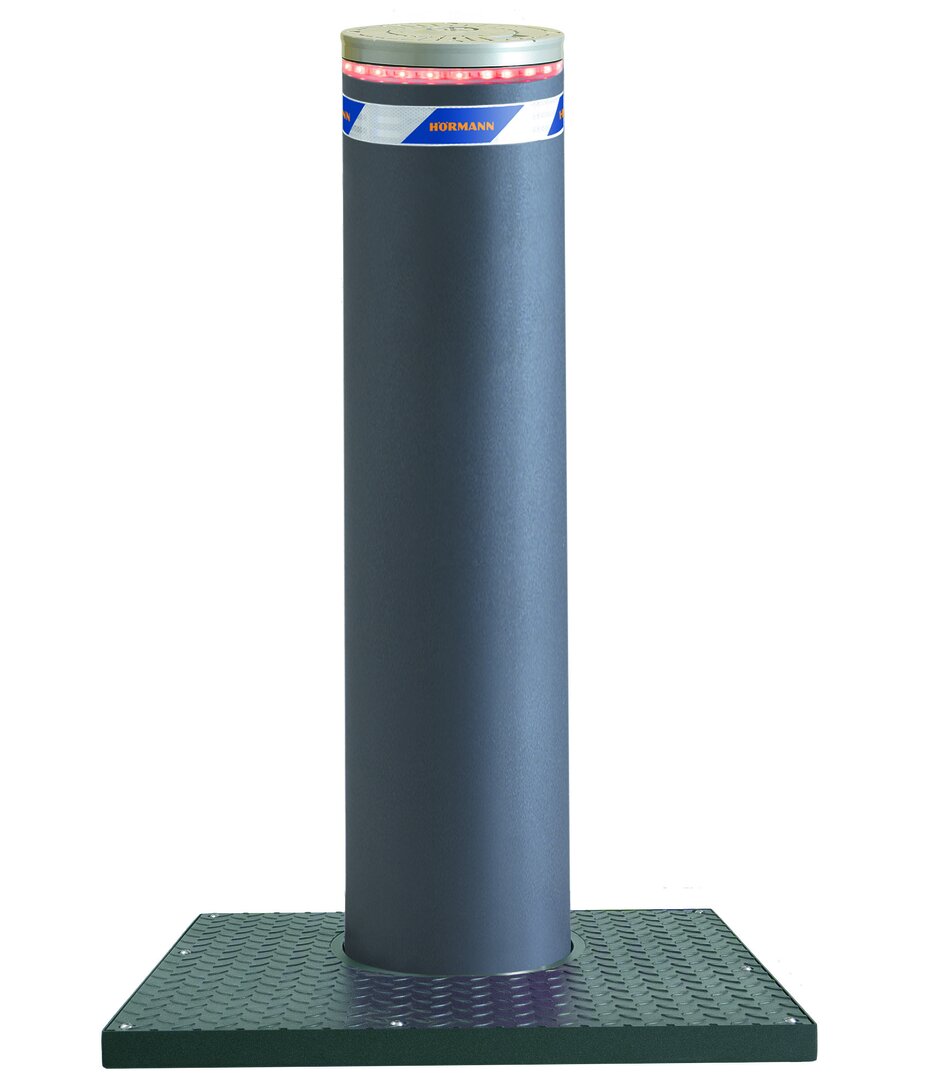

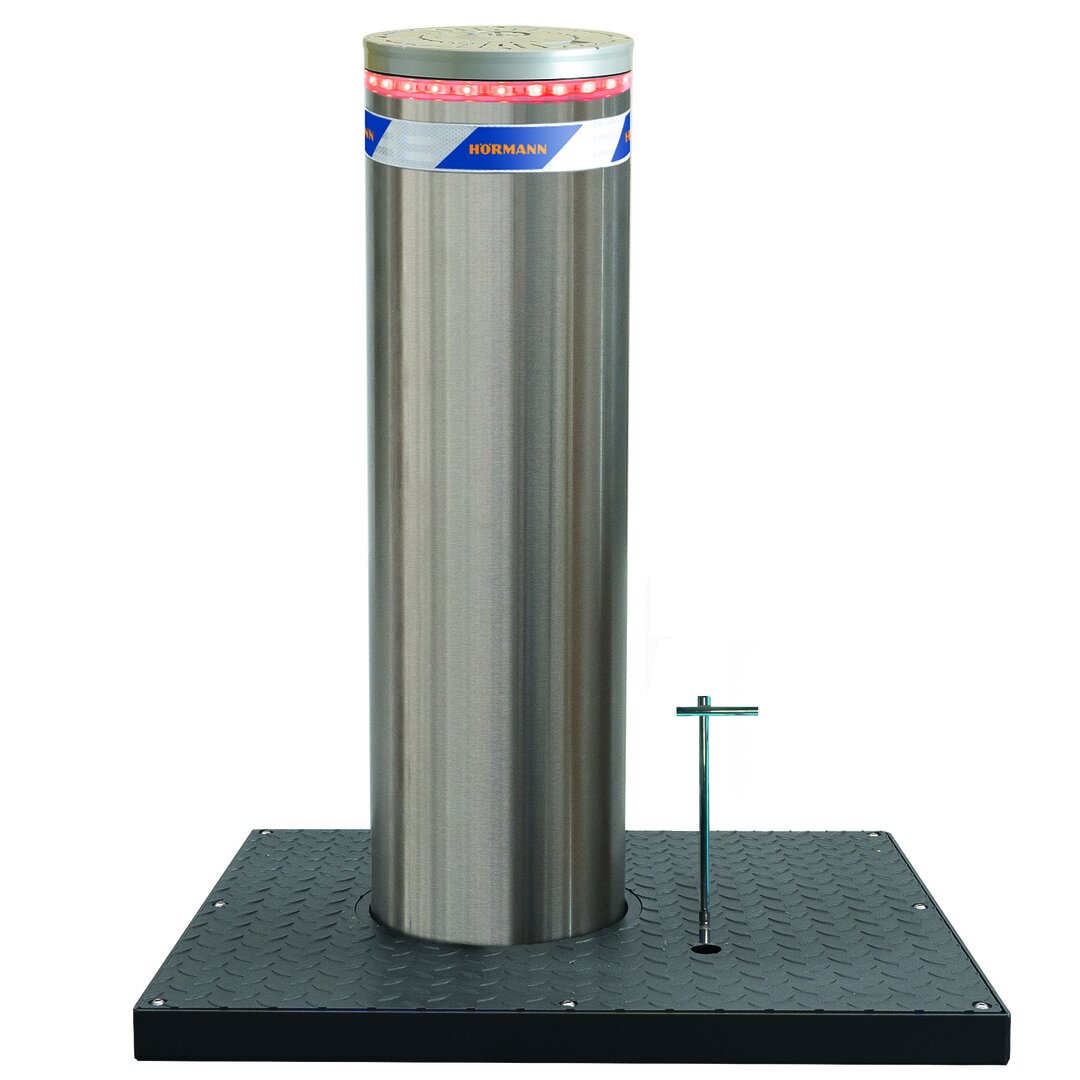

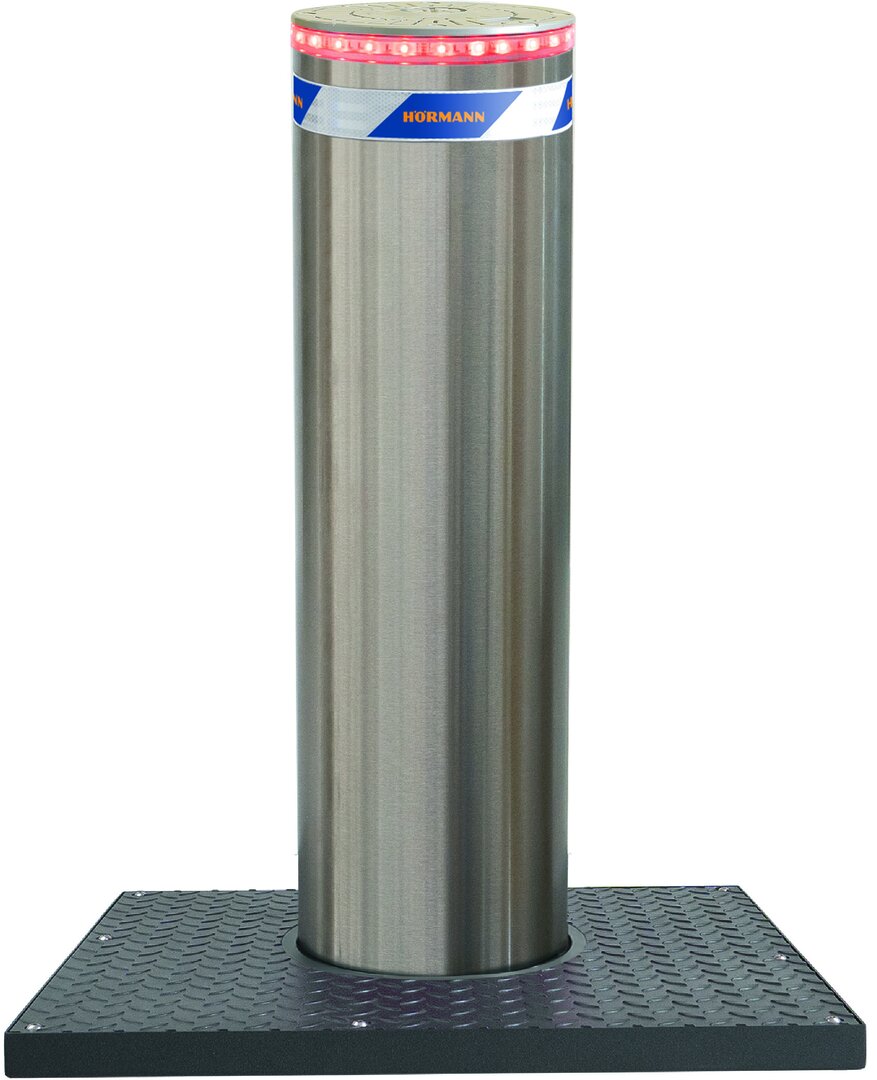

| A 275-M 30-900 E | A 275-M 30-1200 E | A 275-M 50-900 E | A 275-M 50-1200 E | |
|---|---|---|---|---|
| Durchmesser (mm) | 237 | 237 | 271 | 271 |
| Höhe (mm) | 900 | 1200 | 900 | 1200 |
| Technische Daten | ||||
| Geschwindigkeit, heben (cm/s) | 22 | 22 | 22 | 22 |
| Geschwindigkeit, senken (cm/s) | 22 | 22 | 22 | 22 |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Manuelles Absenken bei Stromausfall | ● | ● | ● | ● |
| Automatisches Absenken bei Stromausfall (durch Akku) | ○ | ○ | ○ | ○ |
| EFO-Notfunktion | ○ | ○ | ○ | ○ |
| Bürstenloser elektromechanischer Antrieb | ● | ● | ● | ● |
| Zyklen (ca. pro Tag) | 2.000 | 2.000 | 2.000 | 2.000 |
| Gesamtzyklen (max. Lebensdauer) | 3.000.000 | 3.000.000 | 3.000.000 | 3.000.000 |
| Zertifiziert nach | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M50, K12 | M50, K12, PAS68 |
| Übereinstimmend mit | – | PAS68, IWA14-1, M40, K8 | – | IWA 14-1 |
| Aufprallenergie mit Zerstörung (J) | 750.000 | 750.000 (1.200.000¹) | 2.000.000 | 2.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 250.000 | 700.000 | 700.000 | 700.000 |
| Temperaturbereich | –40 °C bis +70 °C² | –40 °C bis +70 °C² | –40 °C bis +70 °C² | –40 °C bis +70 °C² |
●= Standardausstattung 0= optionale Ausstattung – = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
| A 275-M 30-900 H | A 275-M 30-1200 H | A 275-M 50-900 H | A 275-M 50-1200 H | |
|---|---|---|---|---|
| Durchmesser (mm) | 273 | 273 | 271 | 271 |
| Höhe (mm) | 900 | 1.200 | 900 | 1.200 |
| Technische Daten | ||||
| Geschwindigkeit, heben (cm/s) | 10 | 22 | 22 | 22 |
| Geschwindigkeit, senken (cm/s) | 26 | 30 | 30 | 30 |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Manuelles Absenken bei Stromausfall | ● | ● | ● | ● |
| EFO-Notfunktion | ○ | ○ | ○ | ○ |
| Integrierter hydraulischer Antrieb | ● | ● | ● | ● |
| Zyklen (ca. pro Tag) | 2.000 | 2.000 | 2.000 | 2.000 |
| Gesamtzyklen (max. Lebensdauer) | 3.000.000 | 3.000.000 | 3.000.000 | 3.000.000 |
| Zertifiziert nach | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M50, K12 | M50, K12, PAS68 |
| Übereinstimmend mit | - | PAS68, IWA14-1, M40, K8 | - | IWA 14-1 |
| Aufprallenergie mit Zerstörung (J) | 150.000 | 150.000 | 150.000 | 150.000 |
| Aufprallenergie ohne Zerstörung (J) | 30.000 | 30.000 | 30.000 | 30.000 |
| Temperaturbereich | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ |
● = Standardausstattung
○ = optionale Ausstattung
– = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
| A 275-M 30-900 E | A 275-M 30-1200 E | A 275-M 50-900 E | A 275-M 50-1200 E | |
|---|---|---|---|---|
| Durchmesser (mm) | 237 | 237 | 271 | 271 |
| Höhe (mm) | 900 | 1.200 | 900 | 1.200 |
| Technische Daten | ||||
| Geschwindigkeit, heben (cm/s) | 22 | 22 | 22 | 22 |
| Geschwindigkeit, senken (cm/s) | 22 | 22 | 22 | 22 |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Manuelles Absenken bei Stromausfall | ● | ● | ● | ● |
| Automatisches Absenken bei Stromausfall (durch Akku) | ○ | ○ | ○ | ○ |
| EFO-Notfunktion | ○ | ○ | ○ | ● |
| Bürstenloser elektromechanischer Antrieb | ● | ● | ● | ● |
| Zyklen (ca. pro Tag) | 2.000 | 2.000 | 2.000 | 2.000 |
| Gesamtzyklen (max. Lebensdauer) | 3.000.000 | 3.000.000 | 3.000.000 | 3.000.000 |
| Zertifiziert nach | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M50, K12 | M50, K12, PAS68 |
| Übereinstimmend mit | - | PAS68, IWA14-1, M40, K8 | - | IWA 14-1 |
| Aufprallenergie mit Zerstörung (J) | 750.000 | 75.0000 (1.200.000¹) | 2.000.000 | 2.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 250.000 | 700.000 | 700.000 | 700.000 |
| Temperaturbereich | – 40 °C bis +70 °C² | – 40 °C bis +70 °C² | – 40 °C bis +70 °C² | – 40 °C bis +70 °C² |
●= Standardausstattung
– = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 Numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung

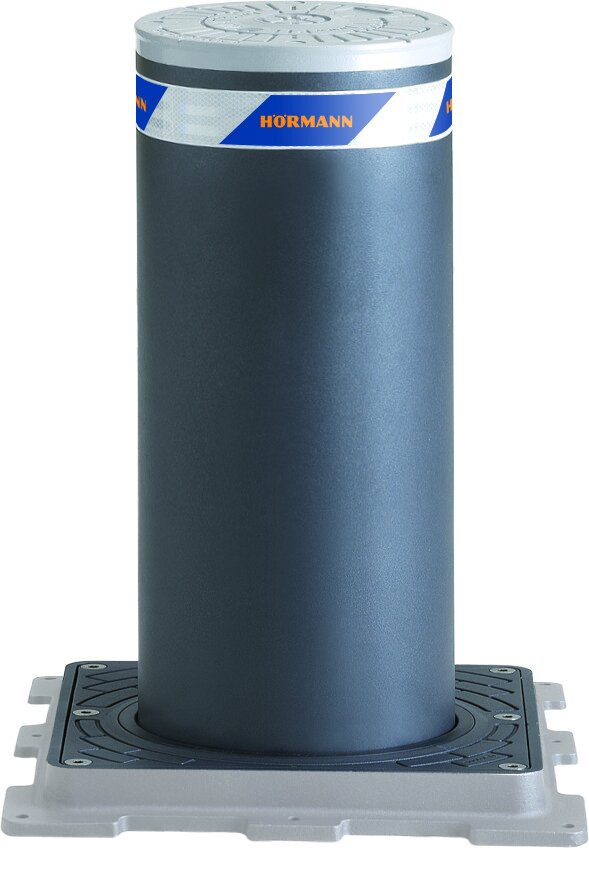

| A 275-RI-600 H | A 275-RI-800 H | |
|---|---|---|
| Durchmesser (mm) | 237 | 237 |
| Höhe (mm) | 600 | 800 |
| Technische Daten | ||
| Geschwindigkeit, heben (cm/s) | 15 | 16 |
| Geschwindigkeit, senken (cm/s) | 30 | 32 |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Manuelles Absenken bei Stromausfall | ● | ● |
| Automatisches Absenken bei Stromausfall | ○ | ○ |
| EFO-Notfunktion | ○ | ○ |
| Abschaltautomatik (deaktivierbar) | ● | ● |
| Integrierter hydraulischer Antrieb | ● | ● |
| Zyklen (ca. pro Tag) | 2.000 | 2.000 |
| Gesamtzyklen (max. Lebensdauer) | 3.000.000 | 3.000.000 |
| Aufprallenergie mit Zerstörung (J) | 400.000 | 400.000 |
| Aufprallenergie ohne Zerstörung (J) | 40.000 | 40.000 |
| Temperaturbereich | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ |
●= Standardausstattung 0= optionale Ausstattung – = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung

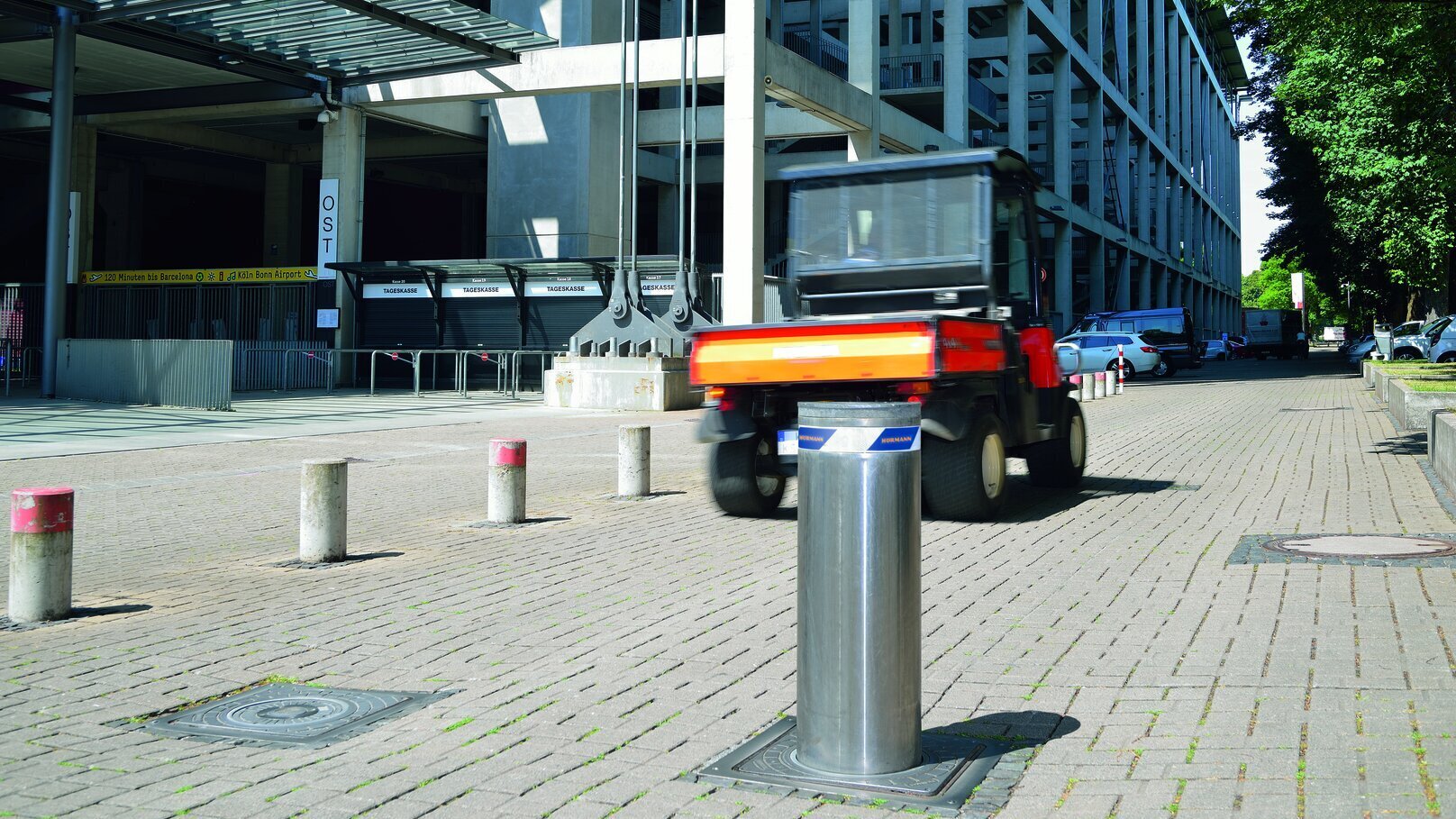

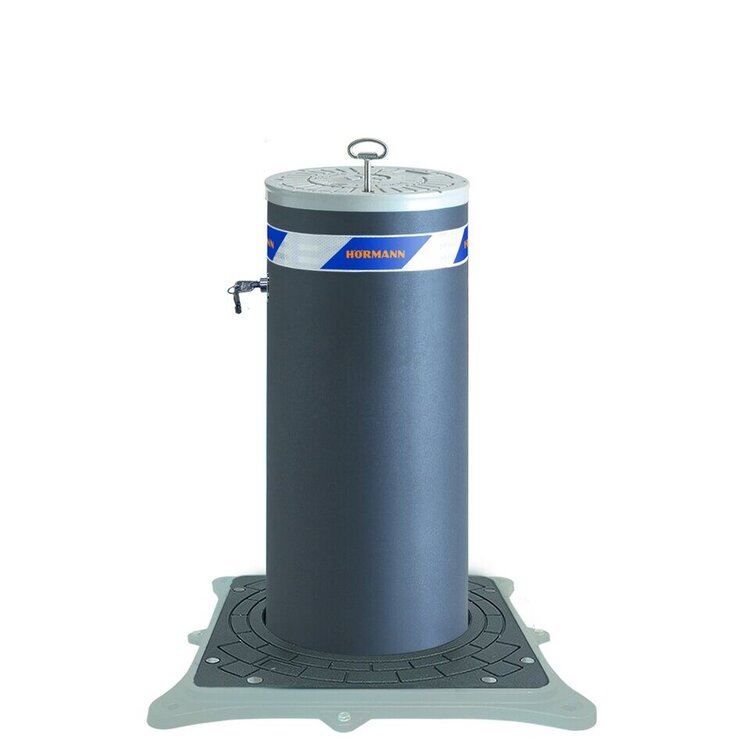

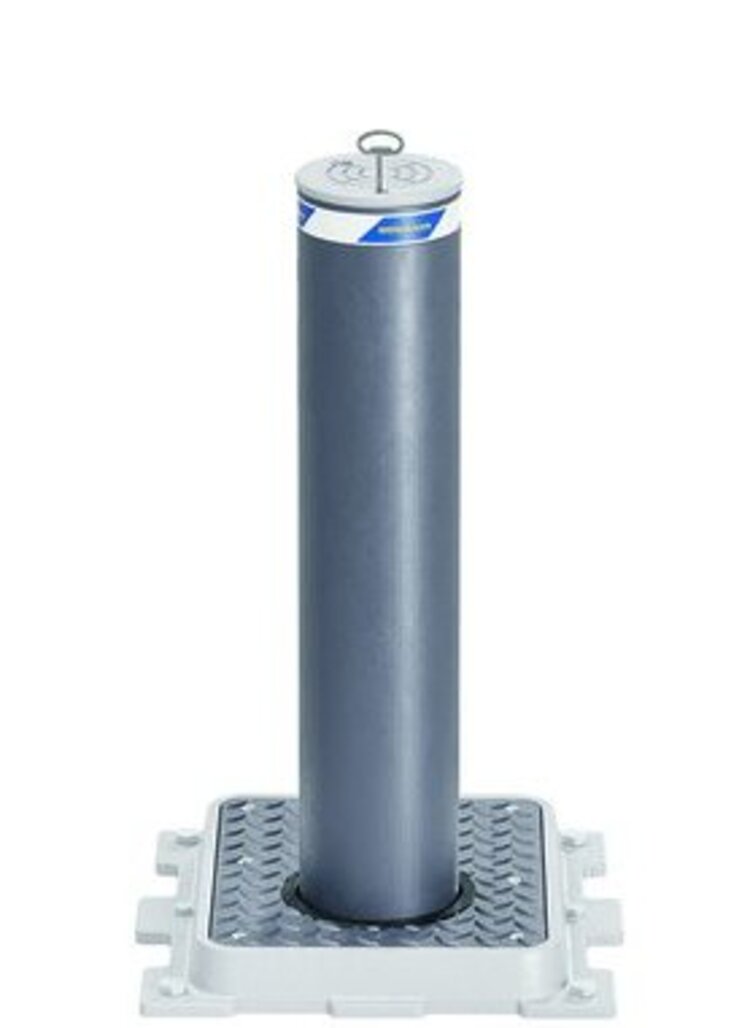

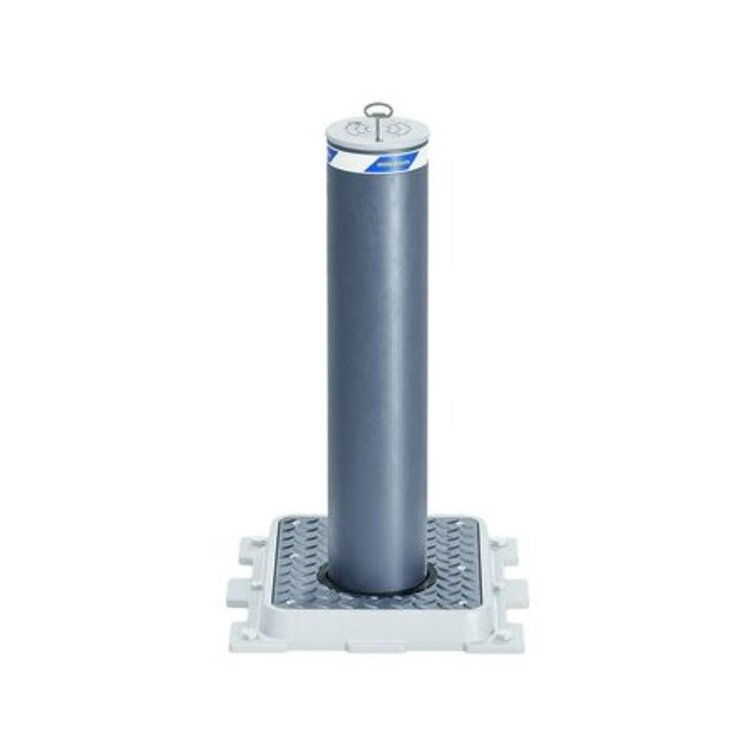

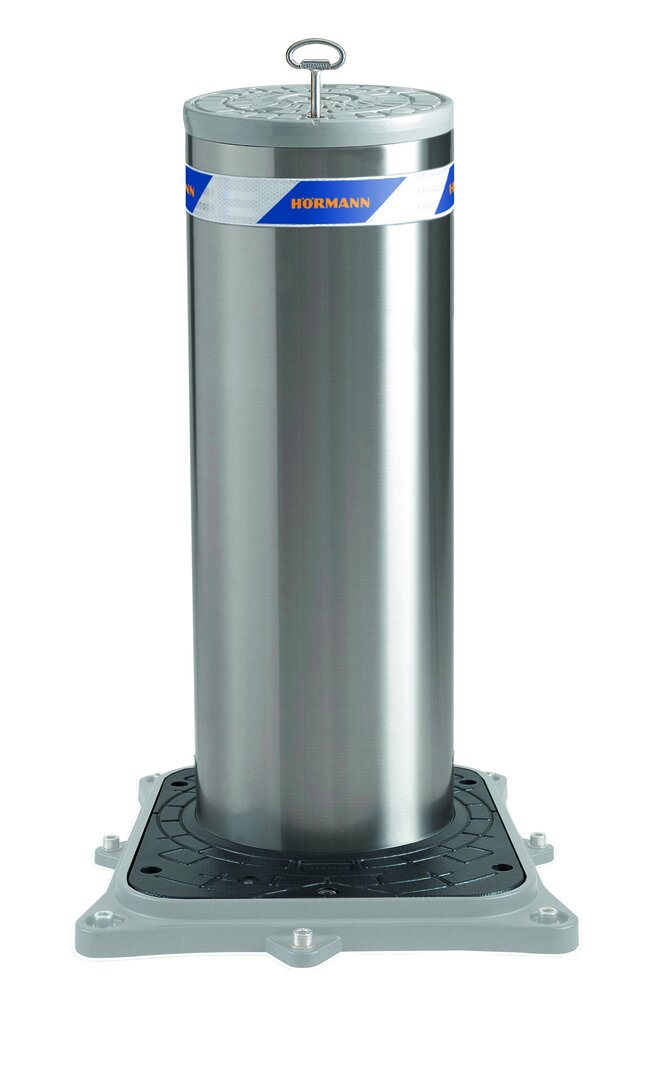

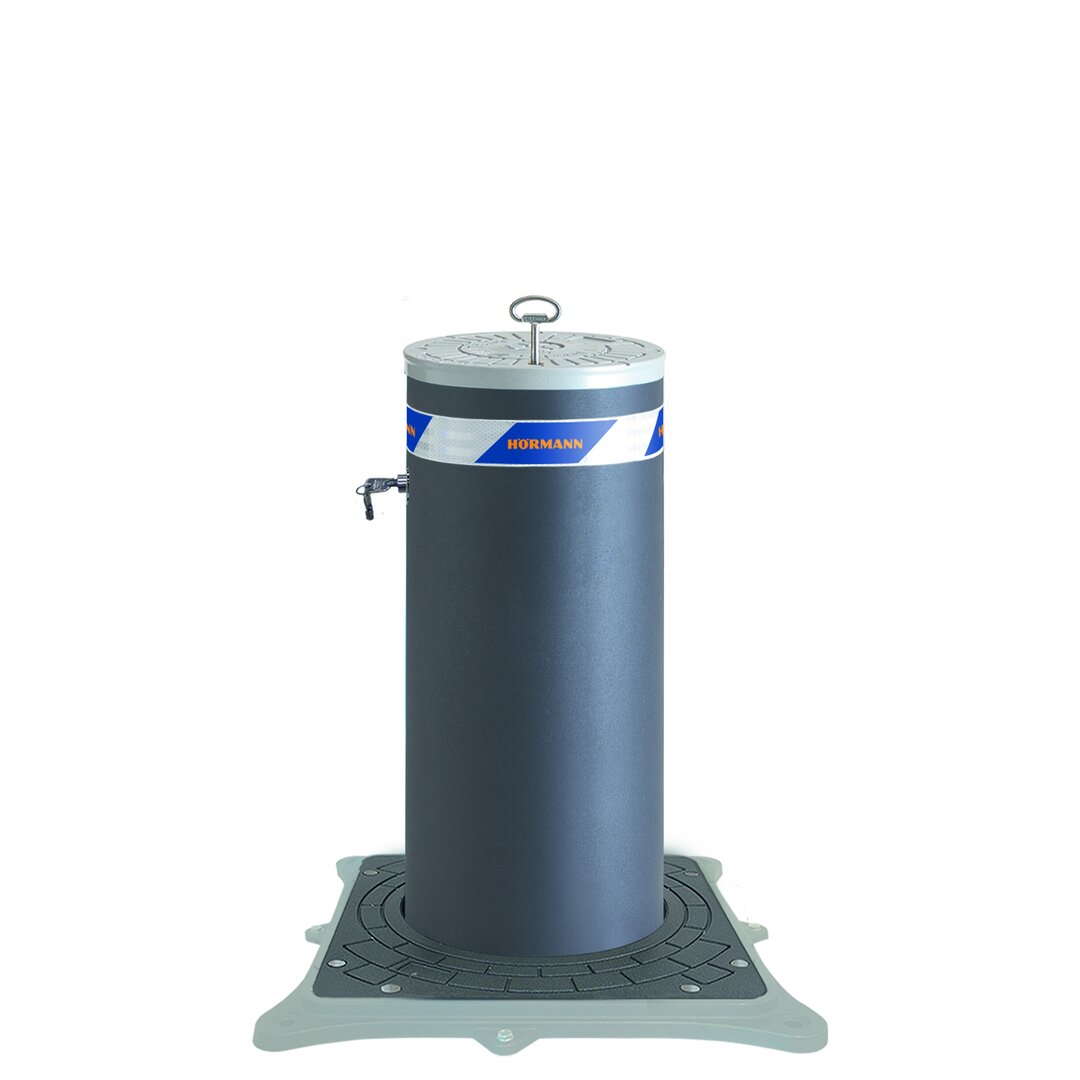

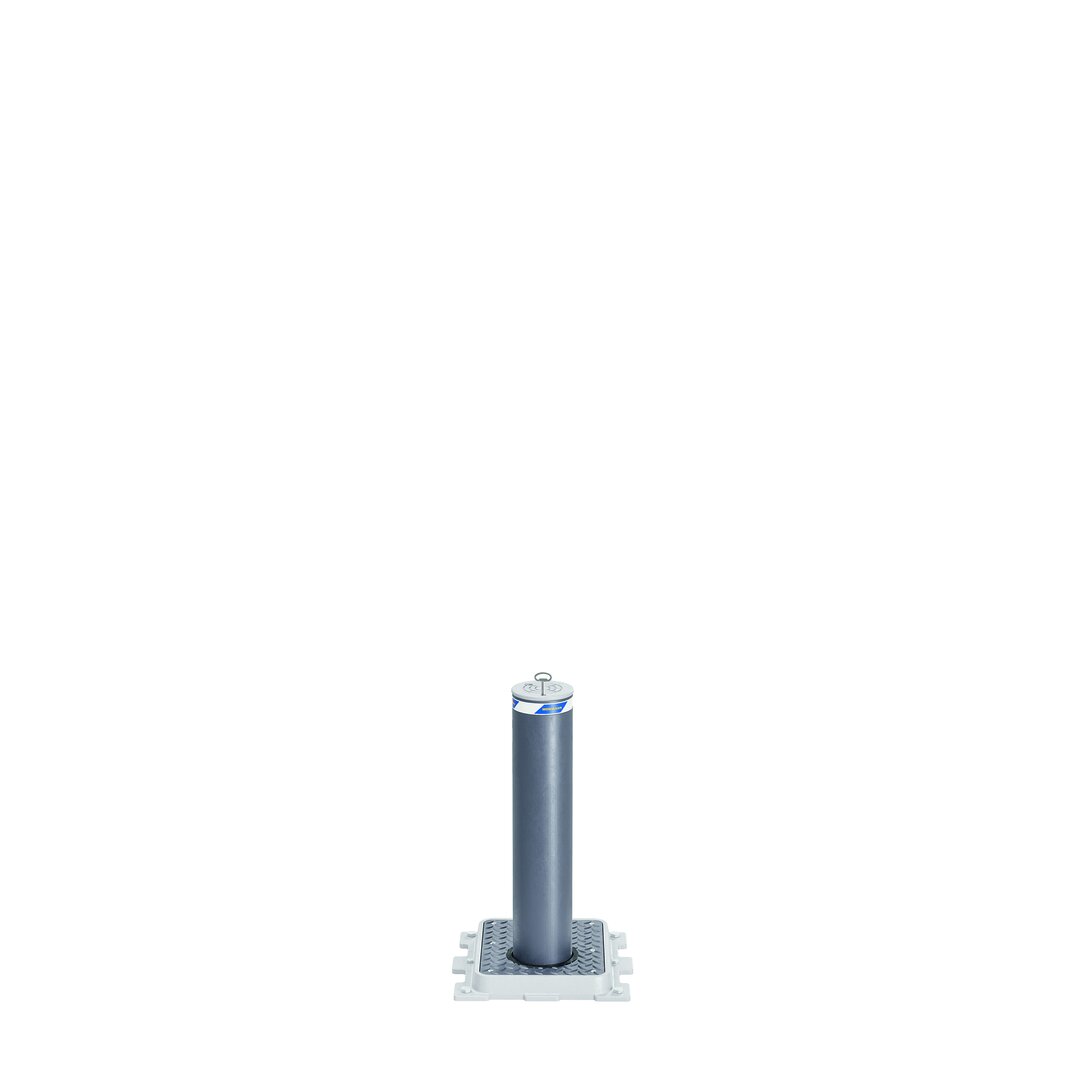

| S 127-600 G | S 220-600 G | S 220-800 G | S 275-600 G | S 275-800 G | |
|---|---|---|---|---|---|
| Durchmesser (mm) | 127 | 220 | 220 | 273 | 273 |
| Höhe (mm) | 600 | 600 | 800 | 600 | 800 |
| Technische Daten | |||||
| Geschwindigkeit, heben (cm/s) | 20 | 20 | 20 | 20 | 20 |
| Geschwindigkeit, senken (cm/s) | manuell | manuell | manuell | manuell | manuell |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Integrierte Gasdruckfeder | ● | ● | ● | ● | ● |
| Standardschloss | - | ● | ● | ● | ● |
| Dreikantschloss (11 mm) | ● | ○ | ○ | ○ | ○ |
| Zusätzliches EU-Schloss nach DIN 18252 | - | ○ | ○ | ○ | ○ |
| Aufprallenergie mit Zerstörung (J) | 150.000 | 150.000 | 150.000 | 250.000 | 250.000 |
| Aufprallenergie ohne Zerstörung (J) | 30.000 | 30.000 | 30.000 | 30.000 | 30.000 |
| Temperaturbereich | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ | – 40 °C bis +70 °C¹ |
●= Standardausstattung
○= optionale Ausstattung – = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung

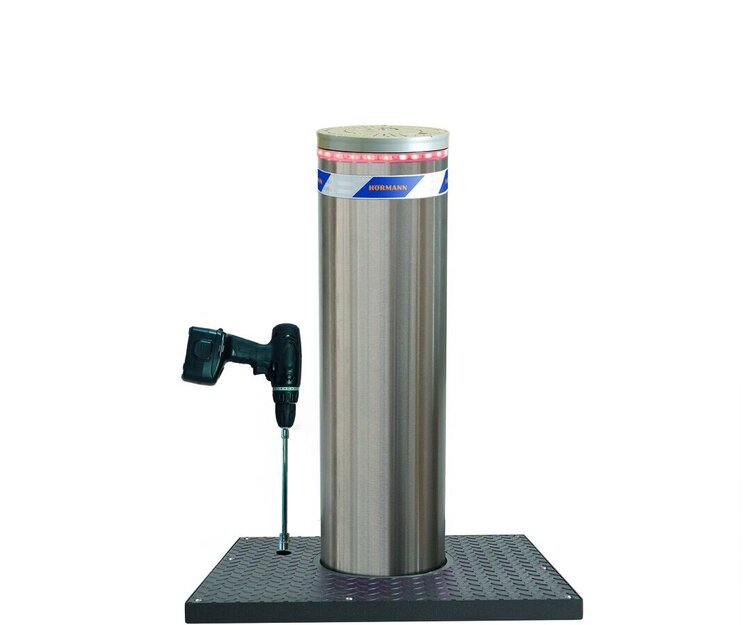

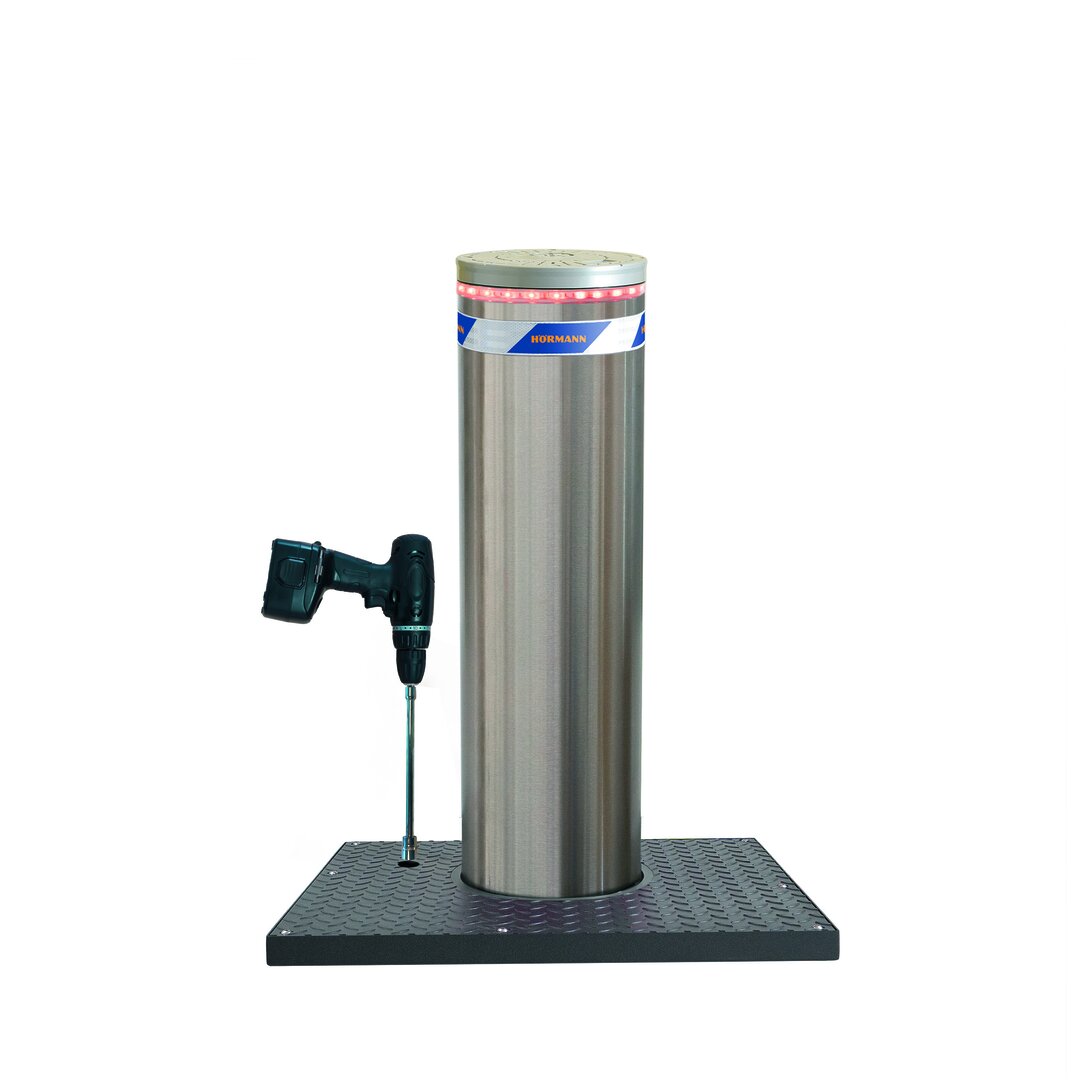

| S 275-M 30-900 H | S 275-M 30-1200 H | S 275-M 50-900 H | S 275-600 G | |
|---|---|---|---|---|
| Durchmesser (mm) | 237 | 273 | 271 | 271 |
| Höhe (mm) | 900 | 1.200 | 900 | 1.200 |
| Technische Daten | ||||
| Geschwindigkeit, heben (cm/s) | 8 | 8 | 8 | 8 |
| Geschwindigkeit, senken (cm/s) | 20 | 20 | 20 | 20 |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Integrierter hydraulischer Antrieb | ● | ● | ● | ● |
| Zyklen (ca. pro Tag) | 5 | 5 | 5 | 5 |
| Gesamtzyklen (max. Lebensdauer) | 3.000.000 | 3.000.000 | 3.000.000 | 3.000.000 |
| zertifiziert nach | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M30, K4 | PAS68, IWA14-1, M50, K12 | M50, K12, PAS68 |
| übereinstimmend mit | - | PAS68, IWA14-1, M40, K8 | - | IWA14-1 |
| Aufprallenergie mit Zerstörung (J) | 750.000 | 750.000 (1.200.000¹) | 2.000.000 | 2.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 250.000 | 700.000 | 700.000 | 700.000 |
| Temperaturbereich | – 40 °C bis +70 °C² | – 40 °C bis +70 °C² | – 40 °C bis +70 °C² | – 40 °C bis +70 °C² |
●= Standardausstattung
– = nicht erhältlich
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung

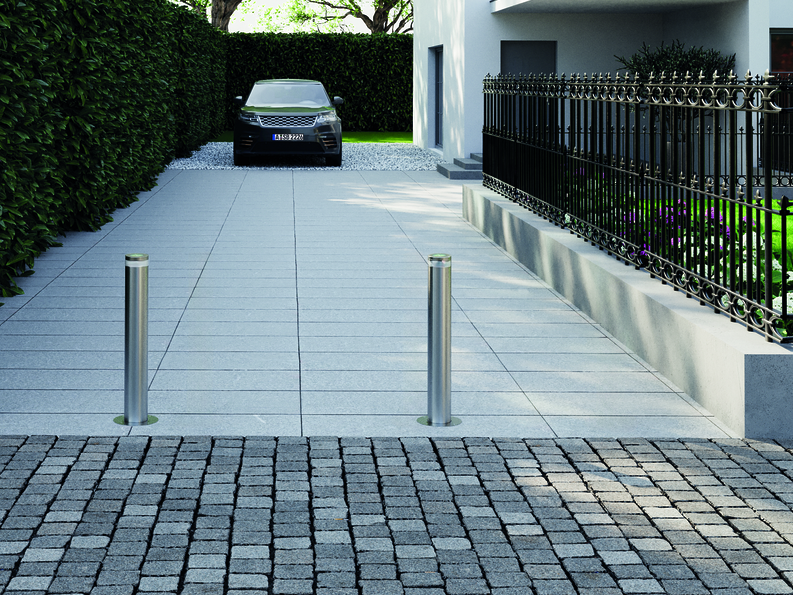

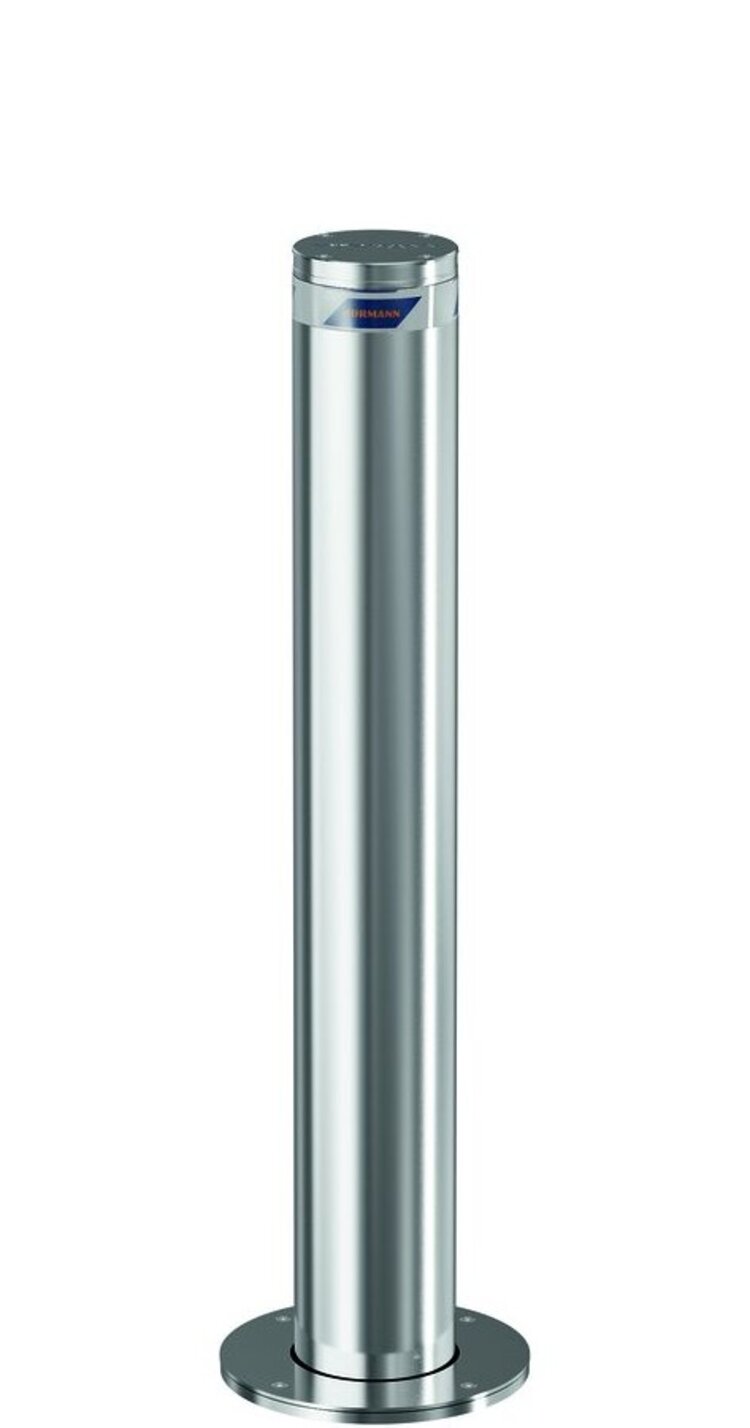

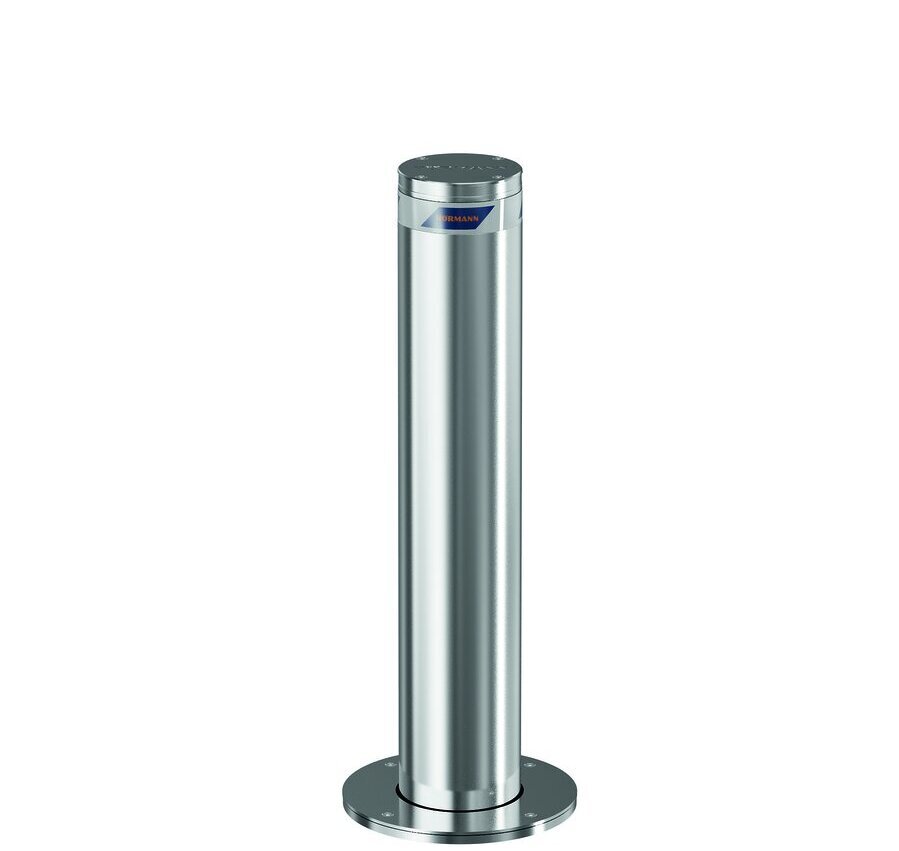

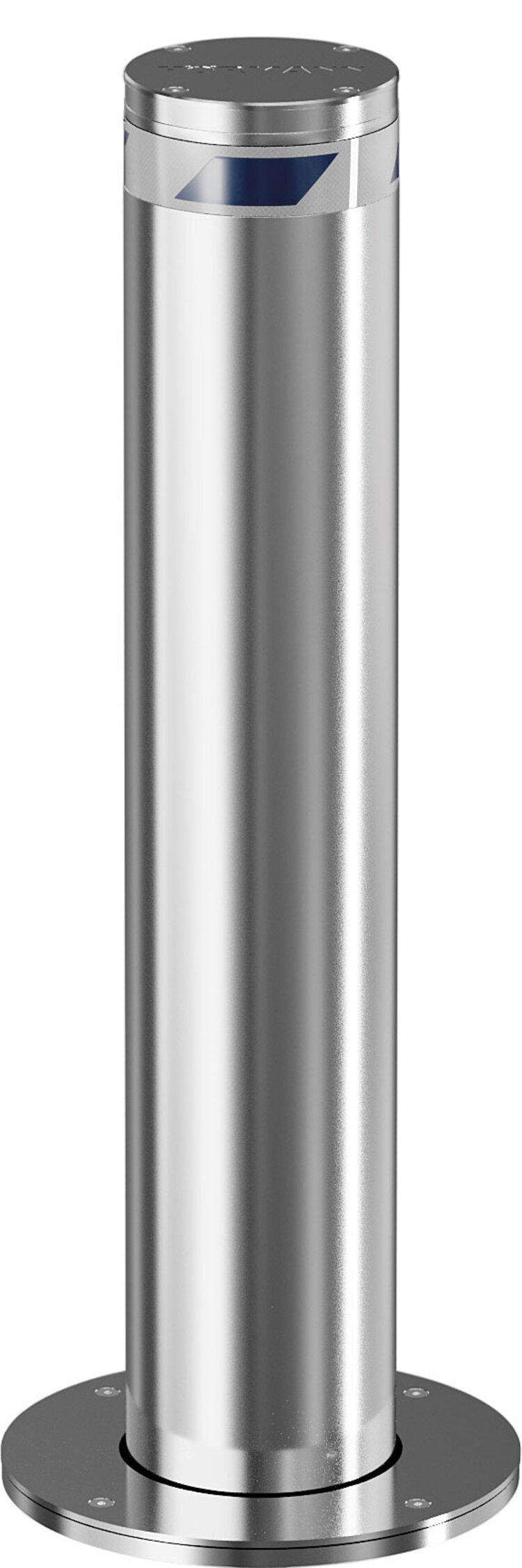

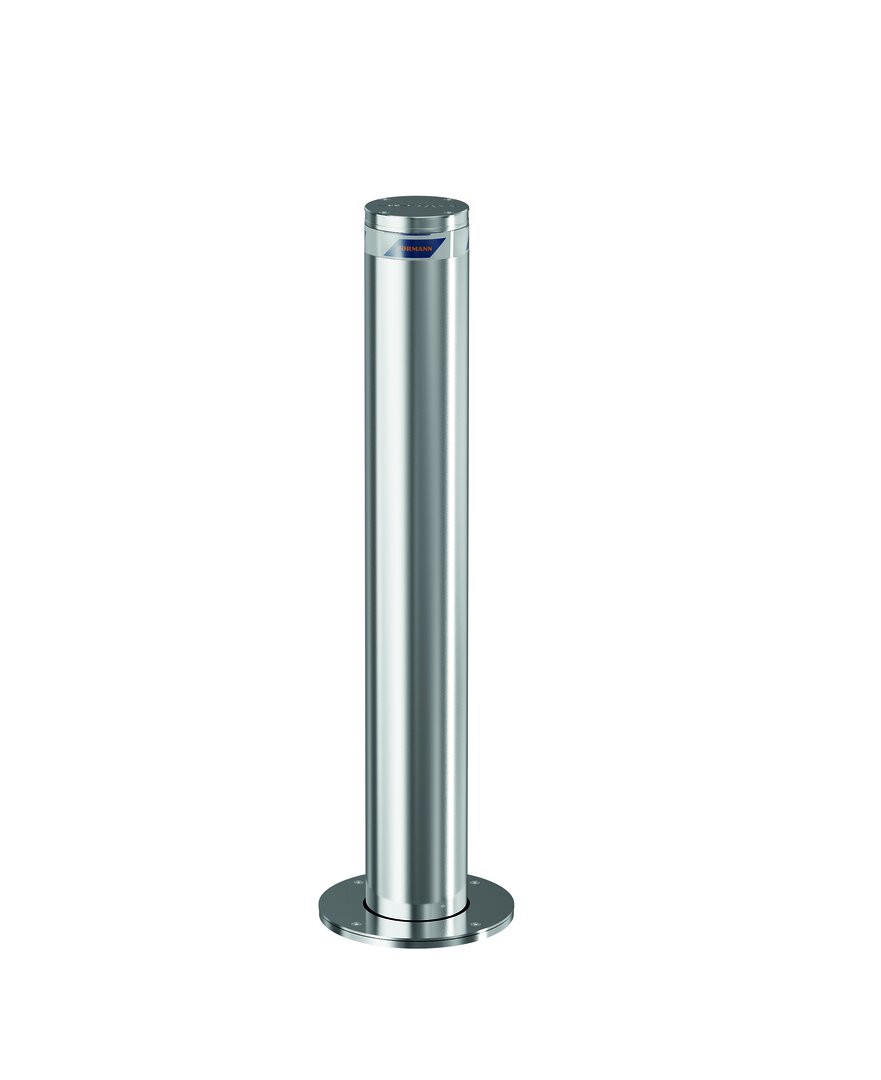

Der einbaufertige elektromechanische Plug & Play Poller A 114-600 / 800 E überzeugt durch seine besonders schnelle und einfache Montage: In nur etwa einer Stunde ist er einsatzbereit. Damit eignet er sich ideal für Anwendungen im privaten Wohnungsbau.
Der Plug & Play Poller lässt sich optimal mit feststehenden Design-Pollern kombinieren und bietet so eine harmonische Optik bei gleichzeitiger Sicherheit. Dank seines geringen Stromverbrauchs ist er zudem umweltfreundlich und energieeffizient.
Für zusätzlichen Komfort verfügt der Poller A 114-600 / 800 E über einen integrierten Funk-Empfänger und kann optional über eine App-Steuerung oder Cloud-Lösung sicher und bequem ferngesteuert sowie verwaltet werden.

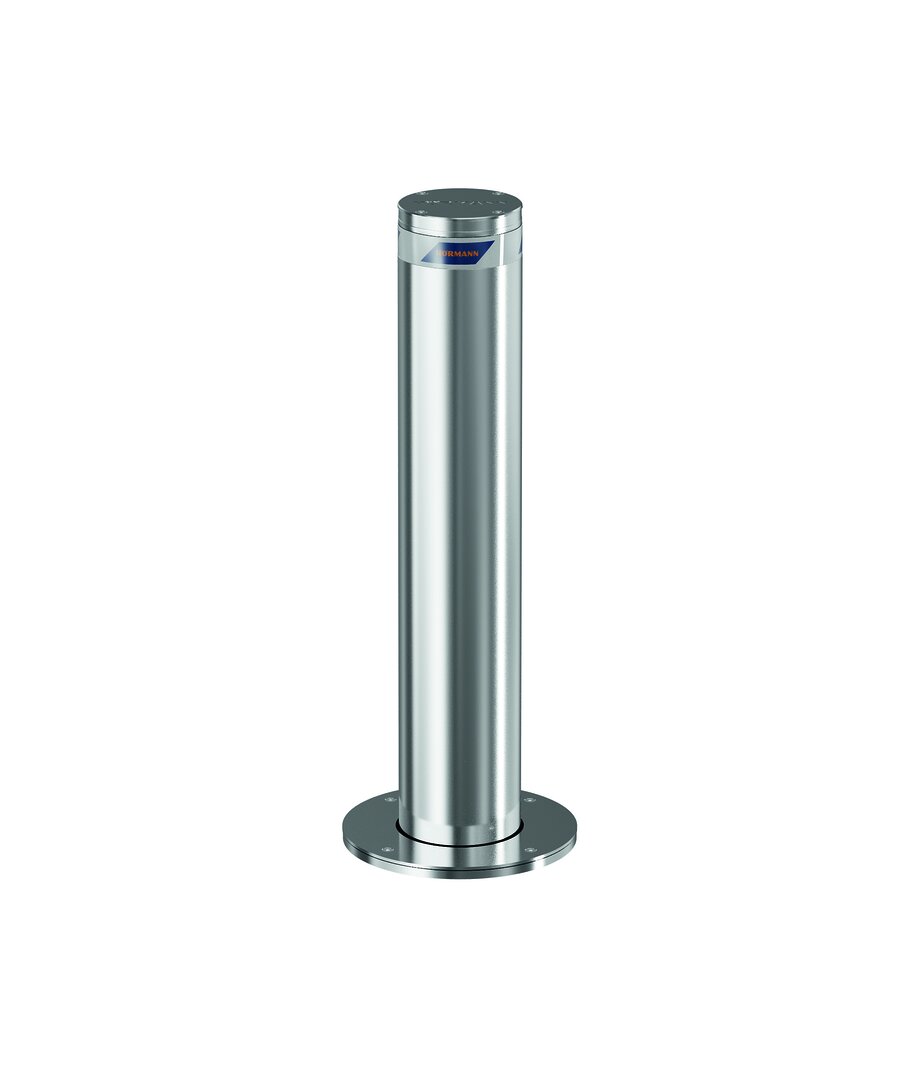

| A 114-600 E | A 114-800 E | |
|---|---|---|
| Durchmesser (mm) | 114 | 114 |
| Höhe (mm) | 600 | 800 |
| Technische Daten | ||
| Geschwindigkeit, heben (cm/s) | 8 | 8 |
| Geschwindigkeit, senken (cm/s) | 11 | 11 |
| Belastungsklasse nach EN 124 | D400 (40 Tonnen) | D400 (40 Tonnen) |
| Manuelles Absenken bei Stromausfall | ● | ● |
| Integrierter elektromechanischer Antrieb | ● | ● |
| Notstromversorgung | ○ | ○ |
| Zyklen (ca. pro Tag) | 100 | 100 |
| Gesamtzyklen (max. Lebensdauer) | 200.000 | 200.000 |
| Temperaturbereich | – 20 °C bis +60 °C¹ | – 20 °C bis +60 °C¹ |
●= Standardausstattung
○= optionale Ausstattung
– = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
Ausstattungsmöglichkeiten:
Bedienung per Funk, LED-Beleuchtung, Heizelement, Fernzugriff CloudUnit W5-B.

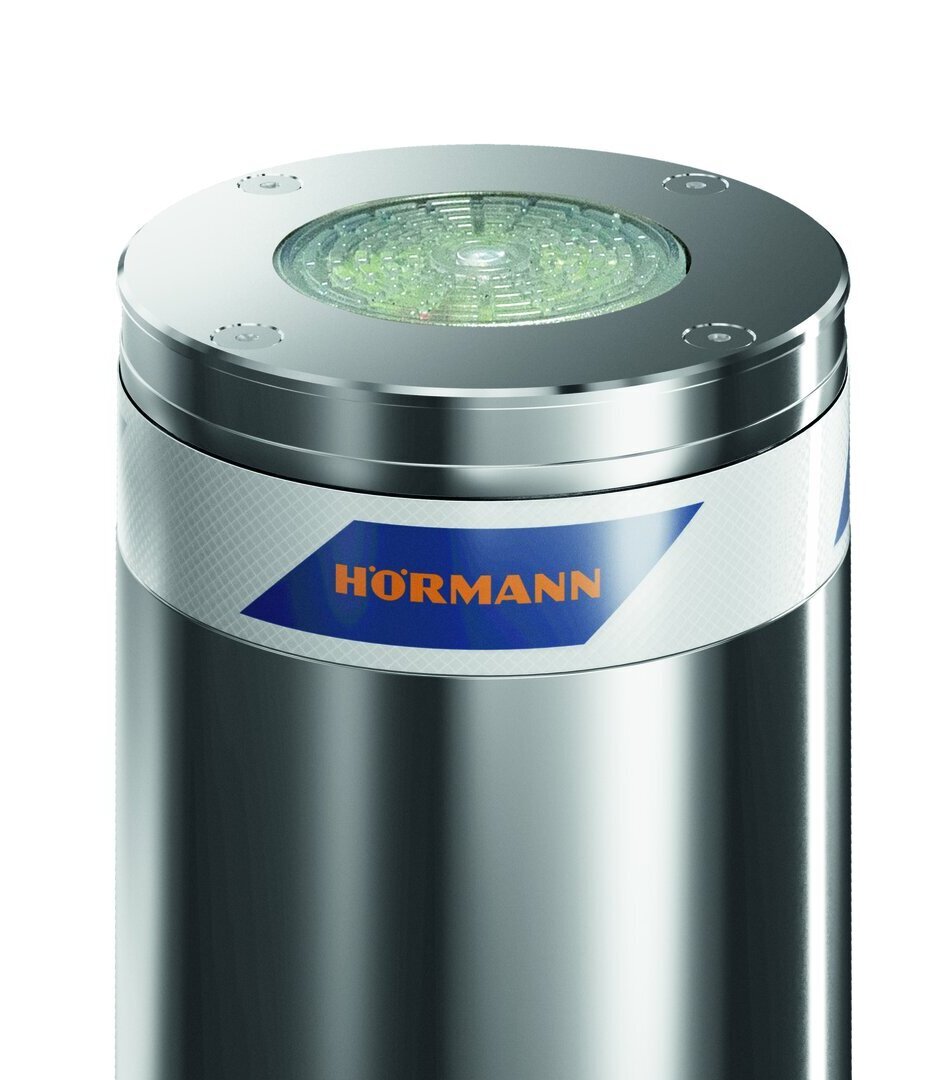

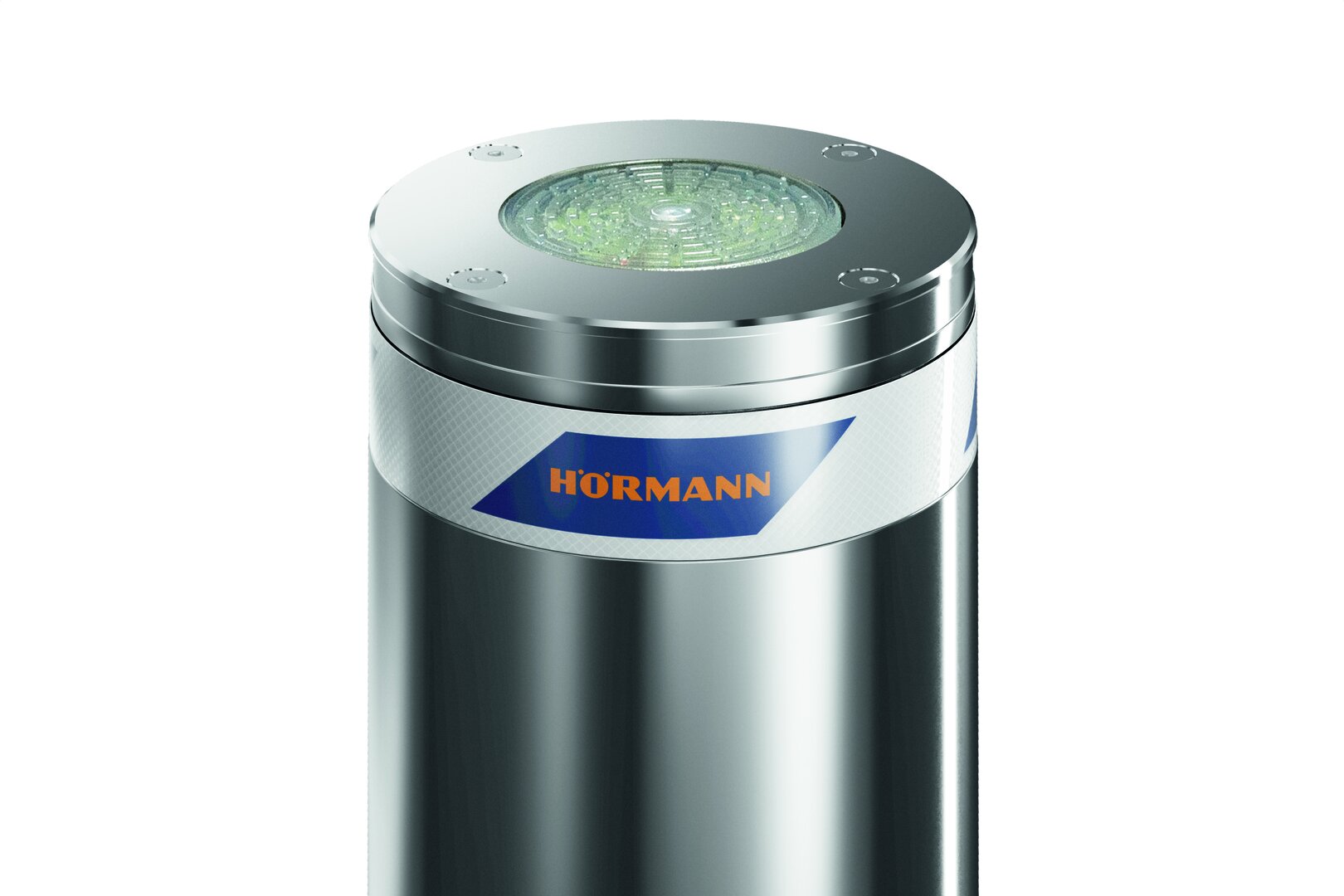

LED-Beleuchtung
• bessere Sichtbarkeit bei Nacht
Heizelement
• zuverlässiger Betrieb in Gebieten mit Schnee- und Eisgefahr
Vielfältige Ansteuerungsmöglichkeiten
• BiSecur Handsender und weitere BiSecur Bedienelemente
• Fernsteuerung per BlueSecur App (Bluetooth)
• Fernsteuerung per Hörmann Cloud Unit
Individuelles Logo auf Zylinderdeckel
• eigenes Logo möglich
• erhöhte Werbewirksamkeit
Notstromversorgung
• zur Überbrückung von Stromausfällen

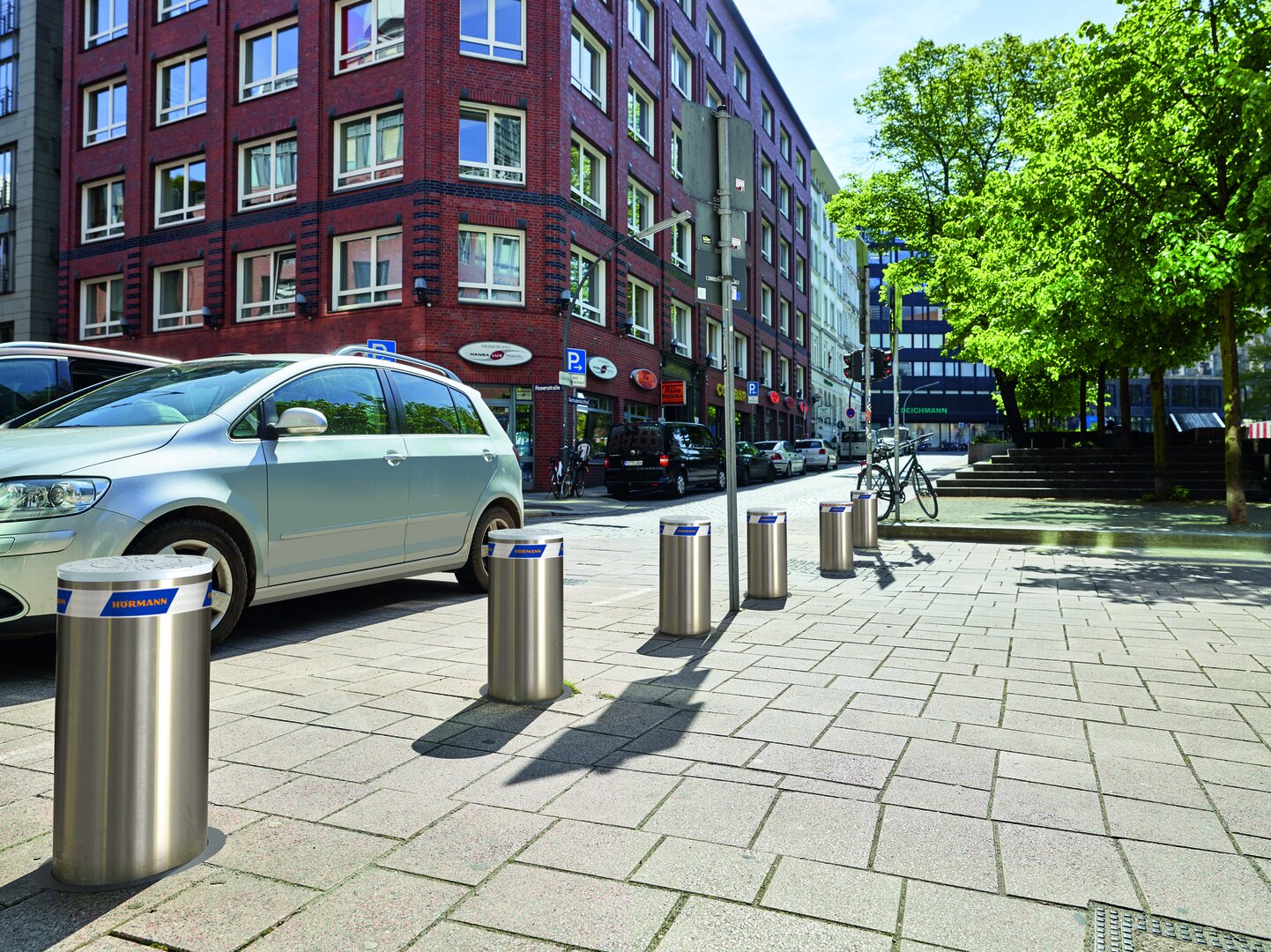

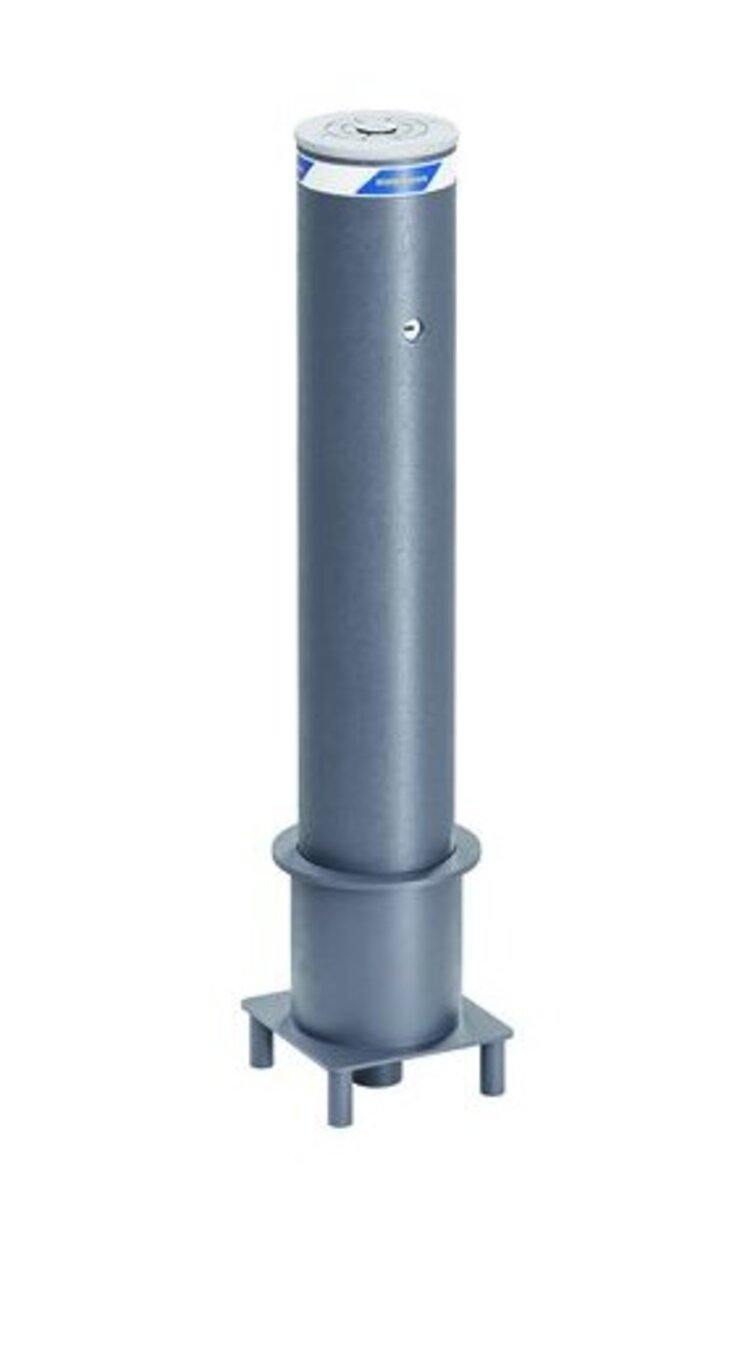

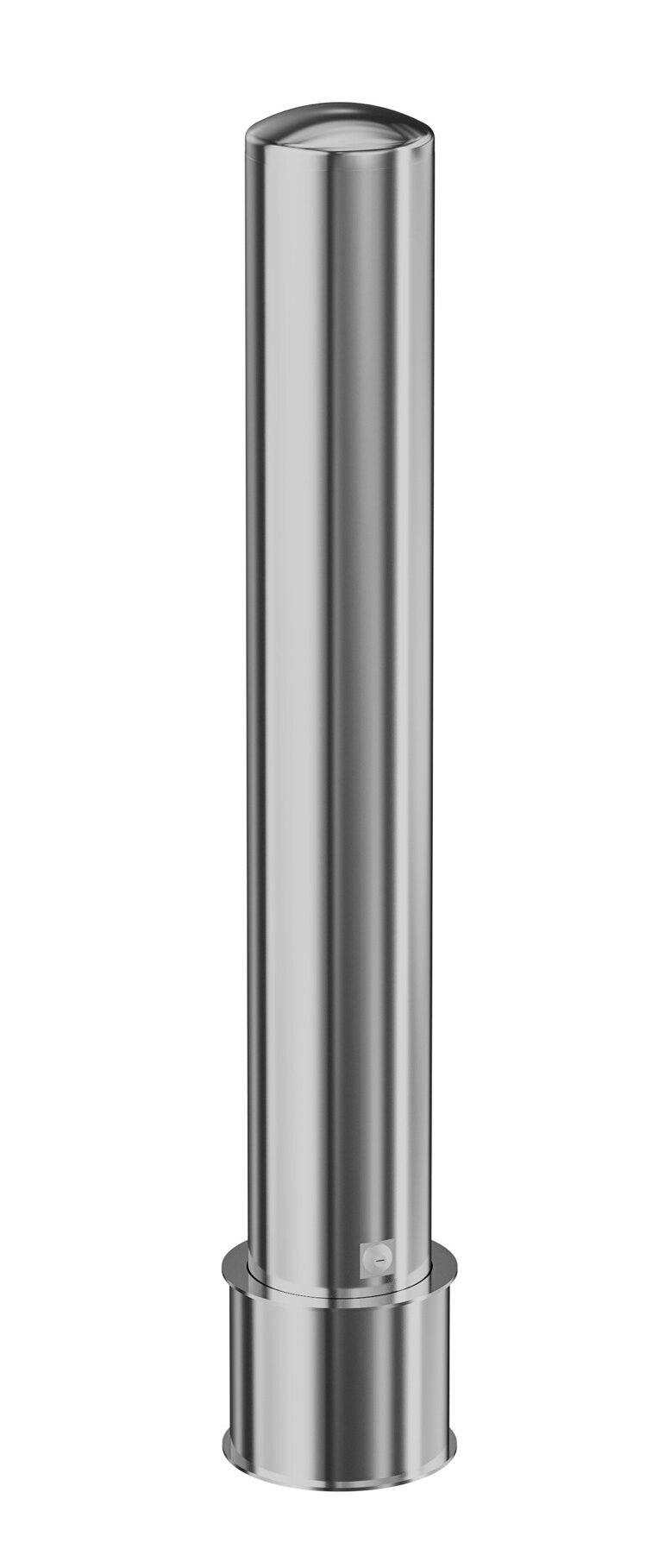

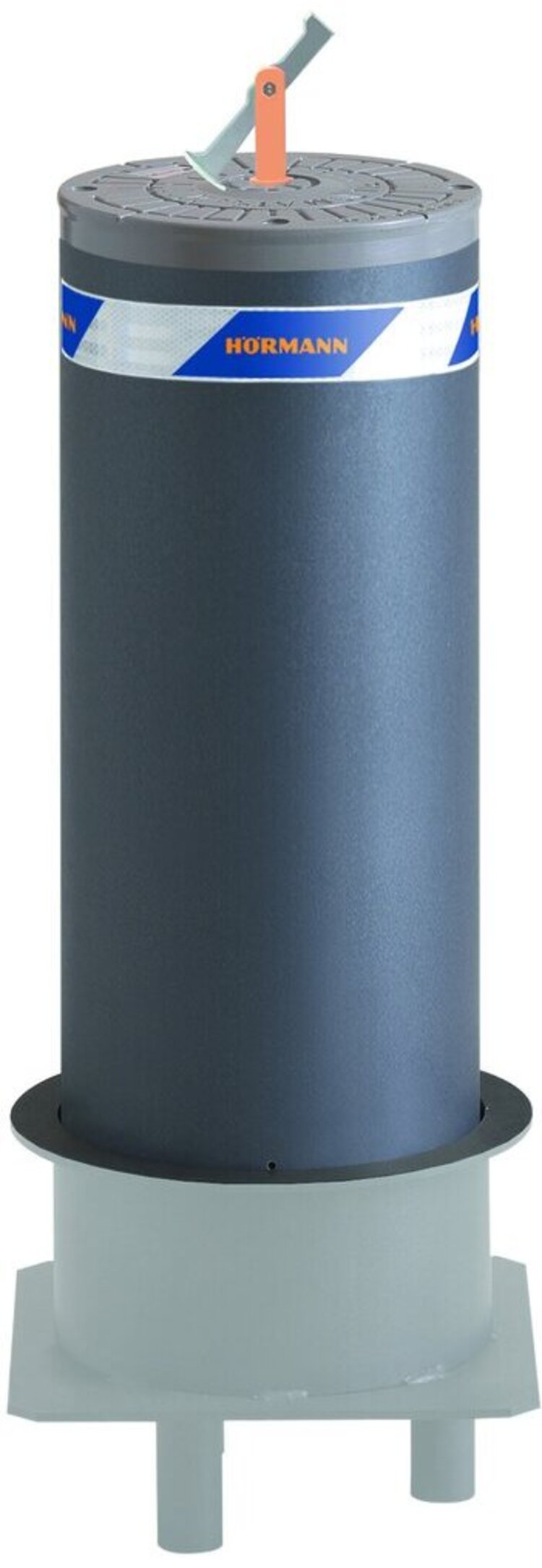

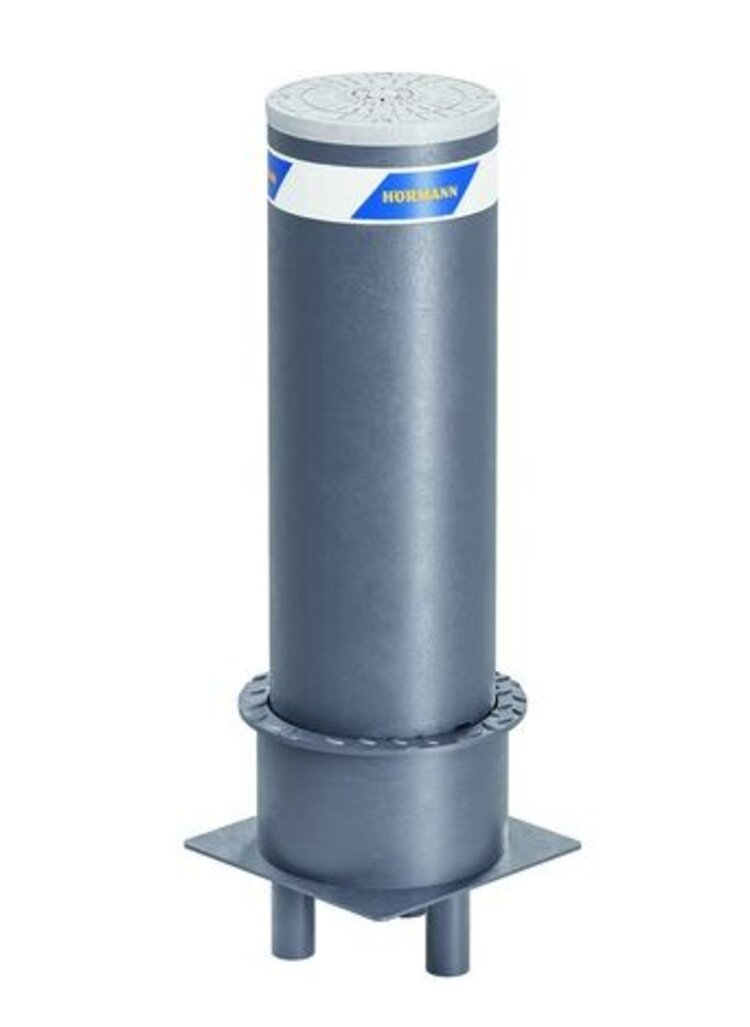

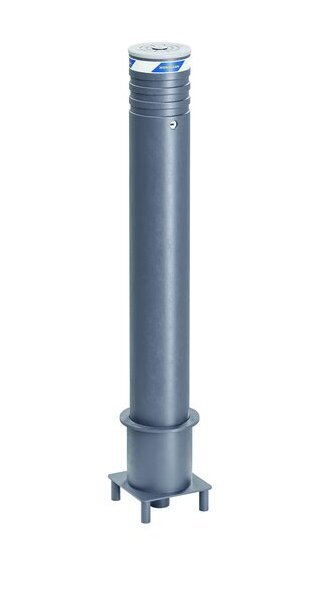

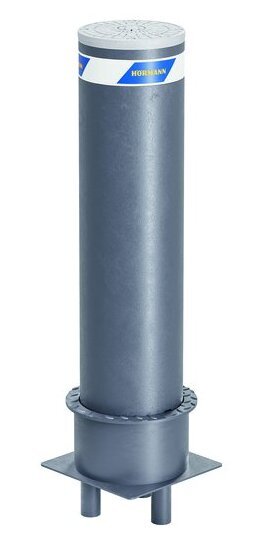

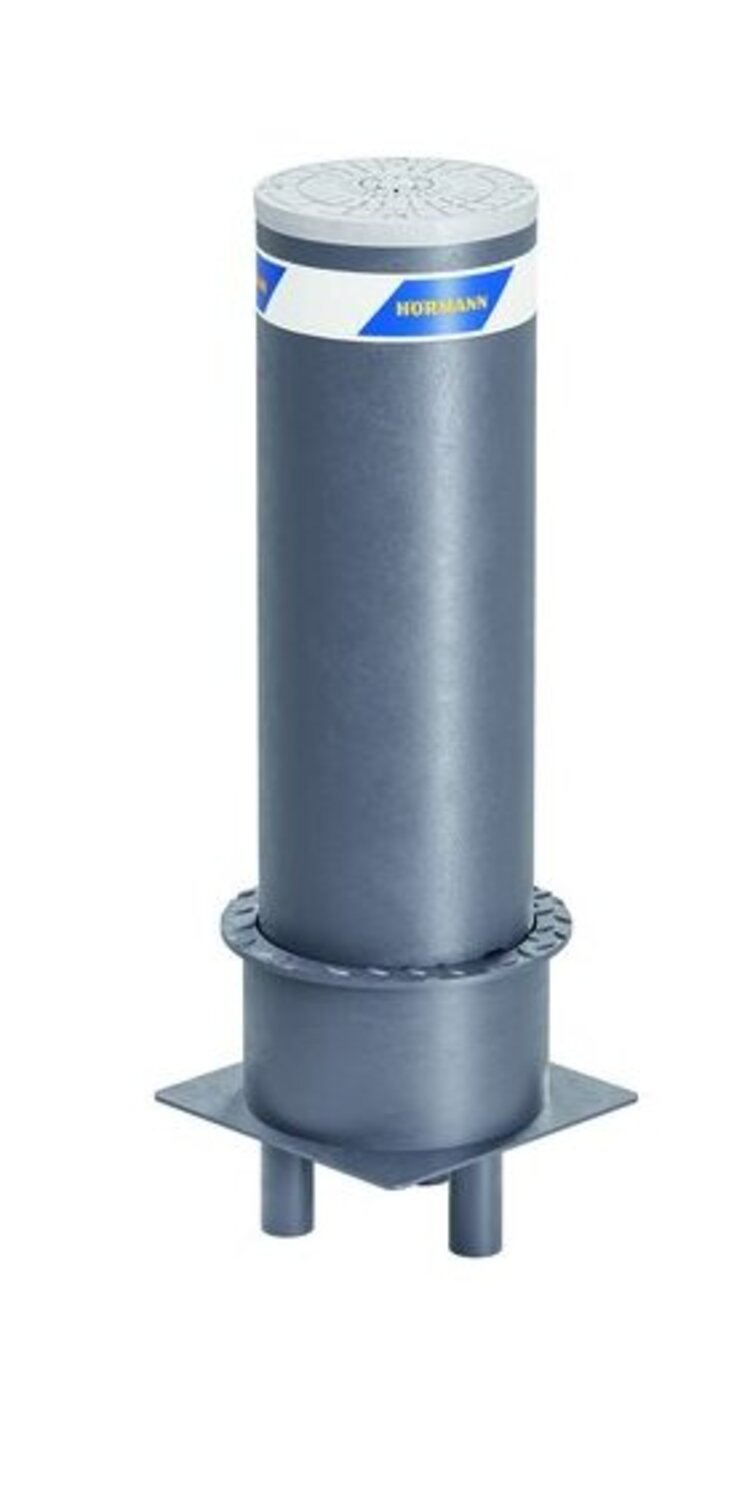

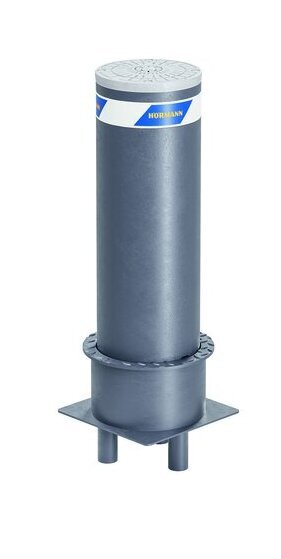

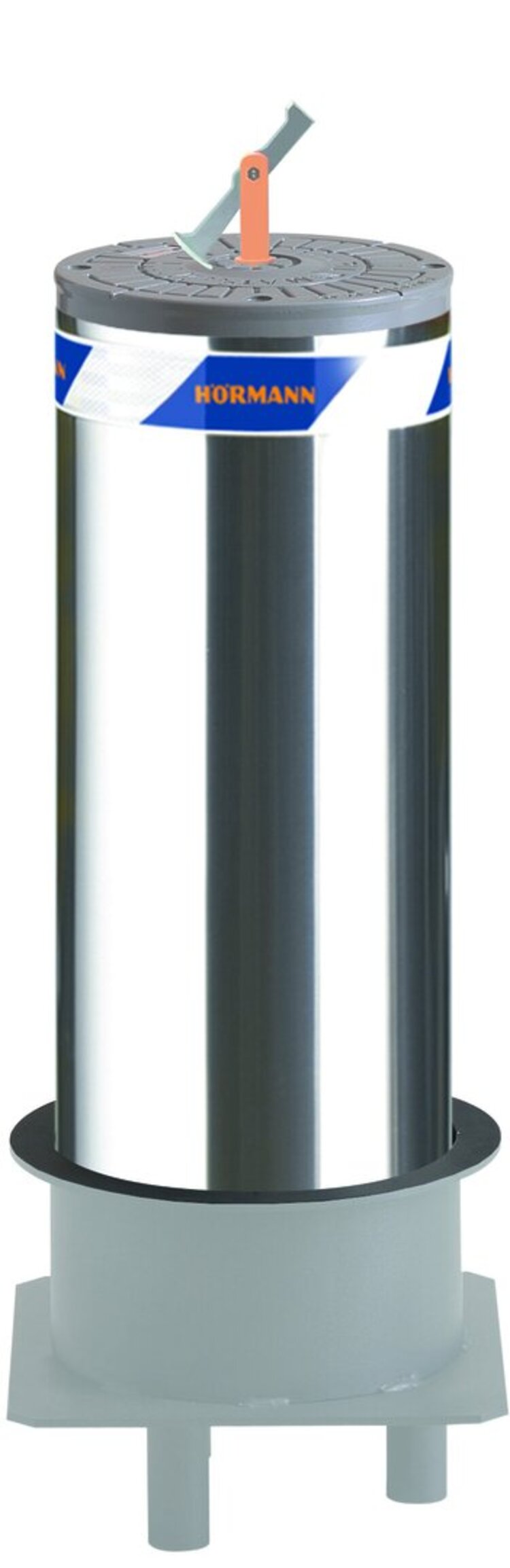

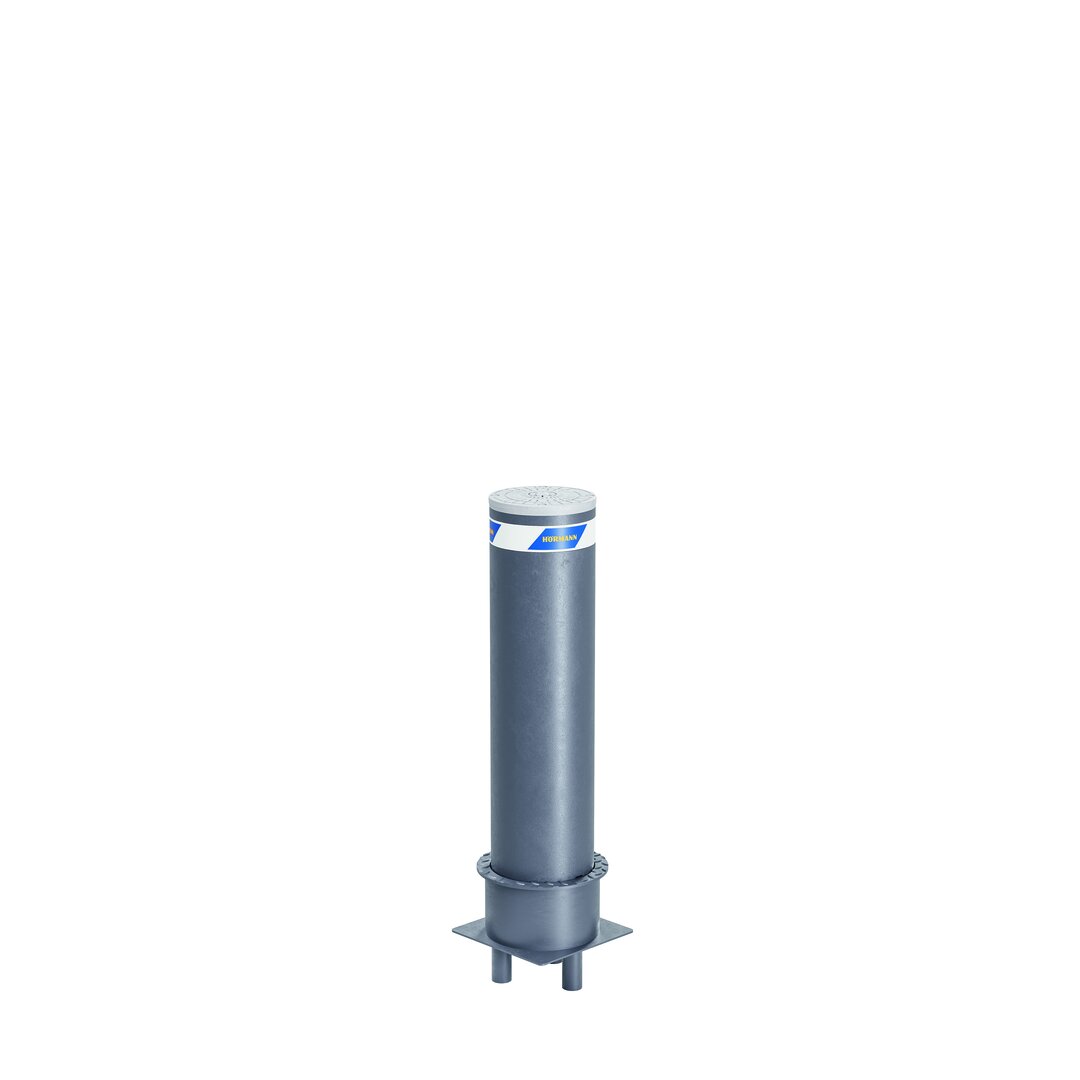

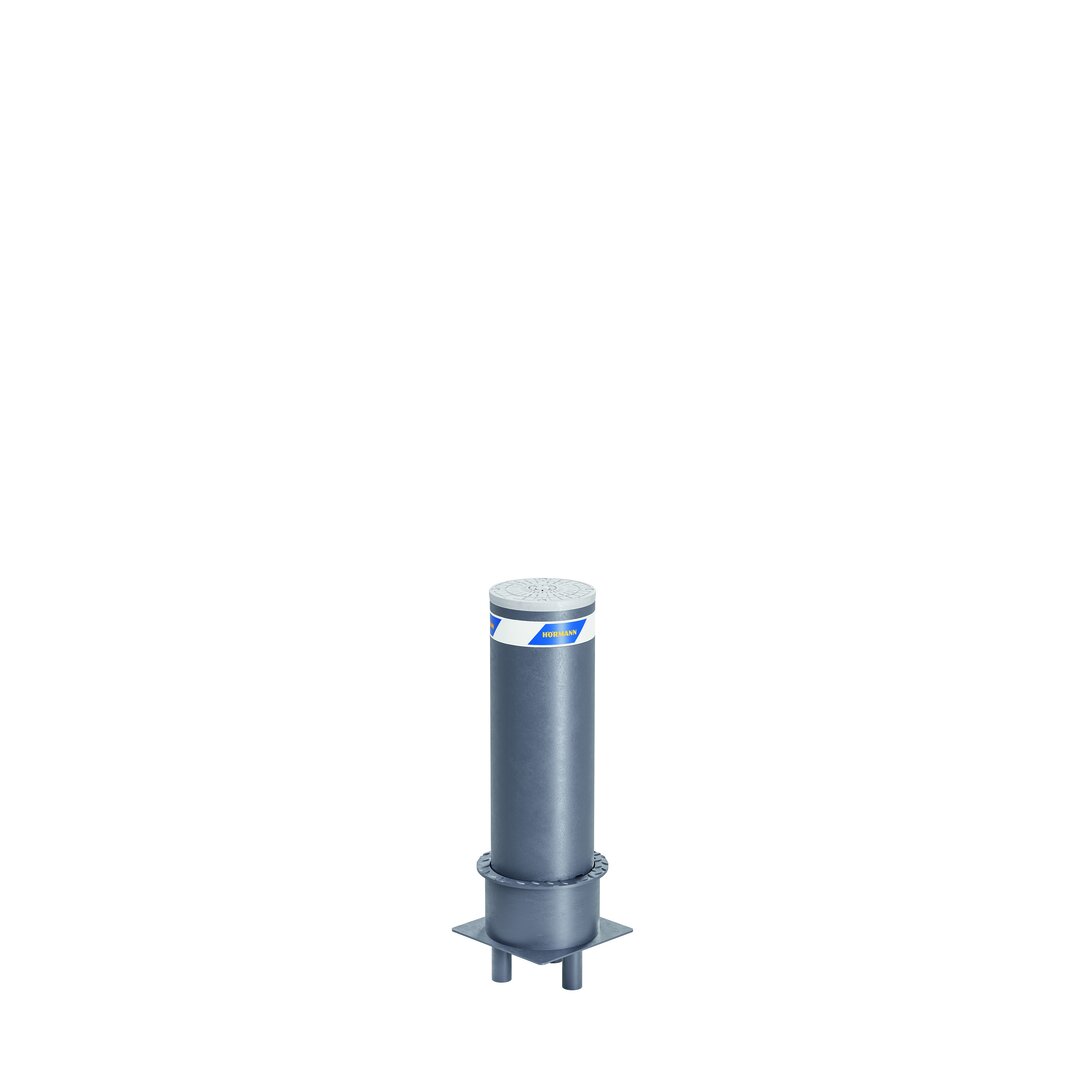

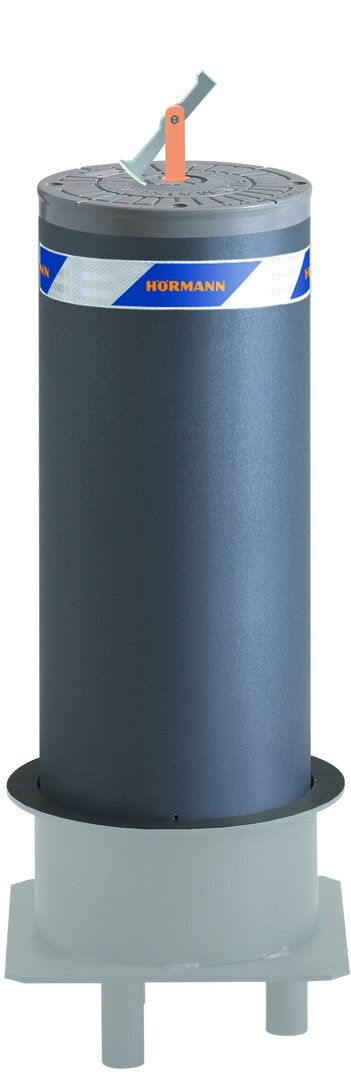

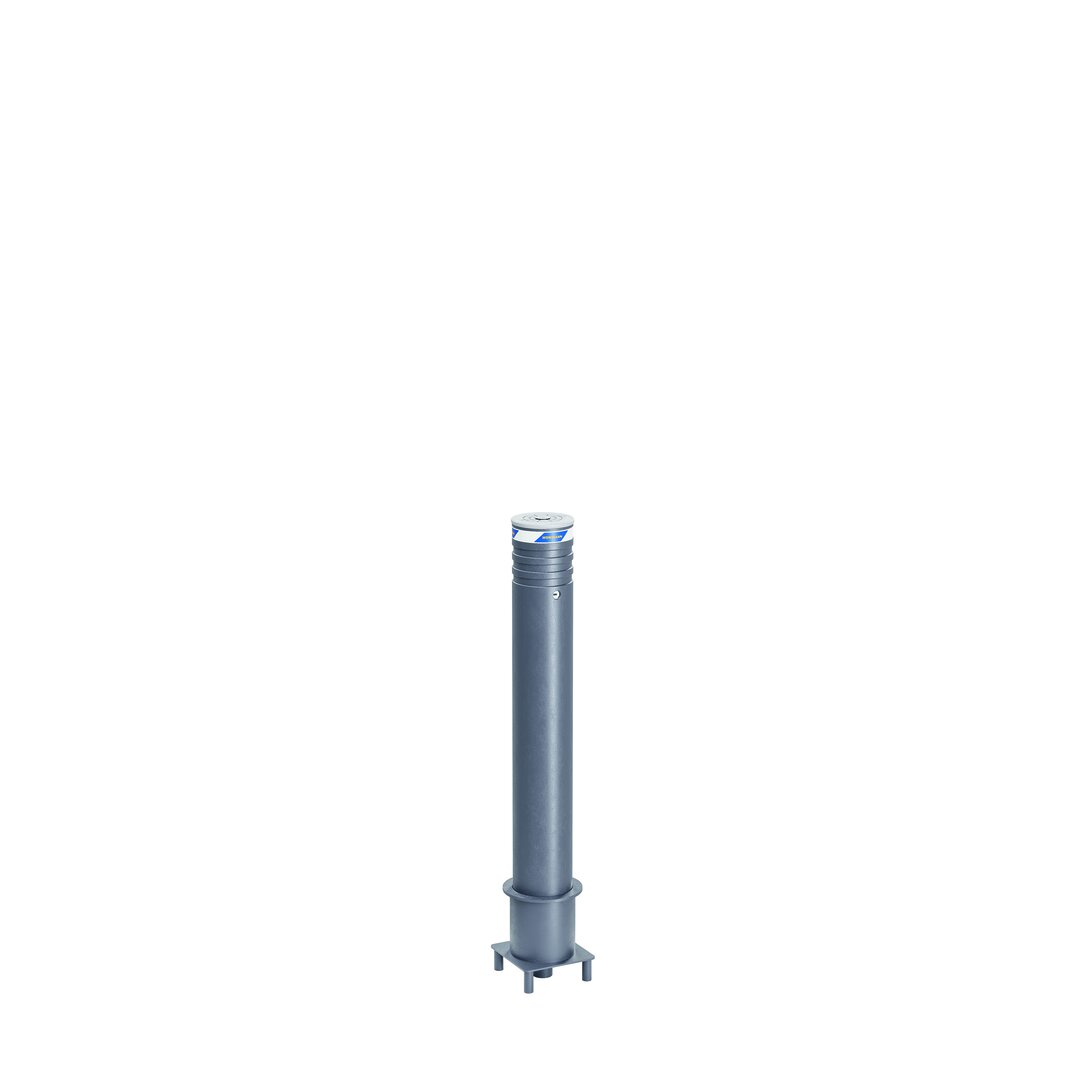

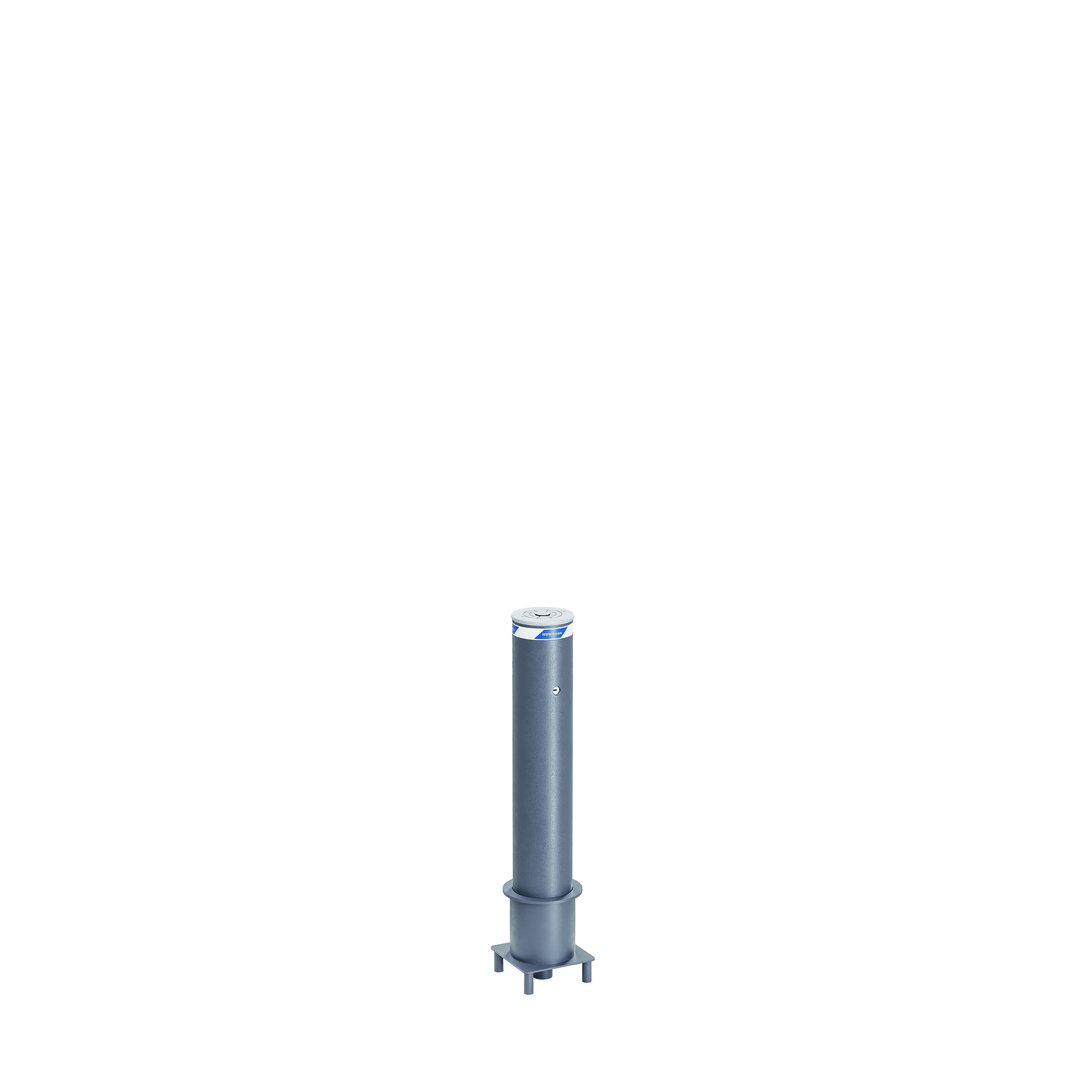

| R 127-600 | R 127-800 | R 220-600 | R 220-800 | R 275-600 | R 275-800 | |
|---|---|---|---|---|---|---|
| Durchmesser (mm) | 127 | 127 | 220 | 220 | 273 | 273 |
| Höhe (mm) | 600 | 800 | 600 | 800 | 600 | 800 |
| Gewicht (kg) | ||||||
| Technische Daten | ||||||
| Belastungsklasse nach EN 124 | C250 (25 Tonnen) | C250 (25 Tonnen) | C250 (25 Tonnen) | C250 (25 Tonnen) | C250 (25 Tonnen) | C250 (25 Tonnen) |
| Standardschloss | ● | ● | ● | ● | ● | ● |
| Aufprallenergie mit Zerstörung (J) | 150.000 | 150.000 | 150.000 | 150.000 | 200.000 | 200.000 |
| Aufprallenergie ohne Zerstörung (J) | 20.000 | 20.000 | 20.000 | 20.000 | 40.000 | 40.000 |
●= Standardausstattung
○= optionale Ausstattung
– = nicht erhältlich

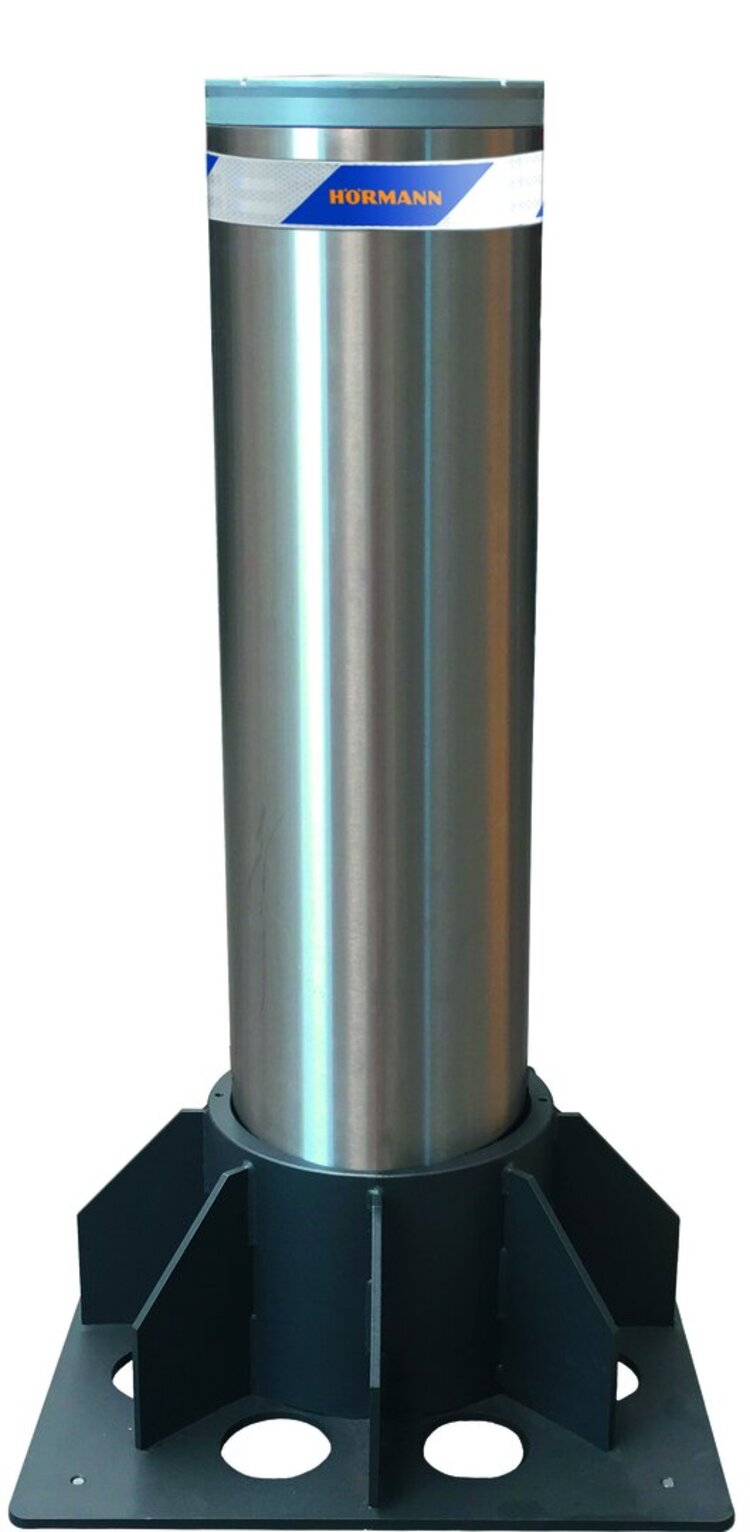

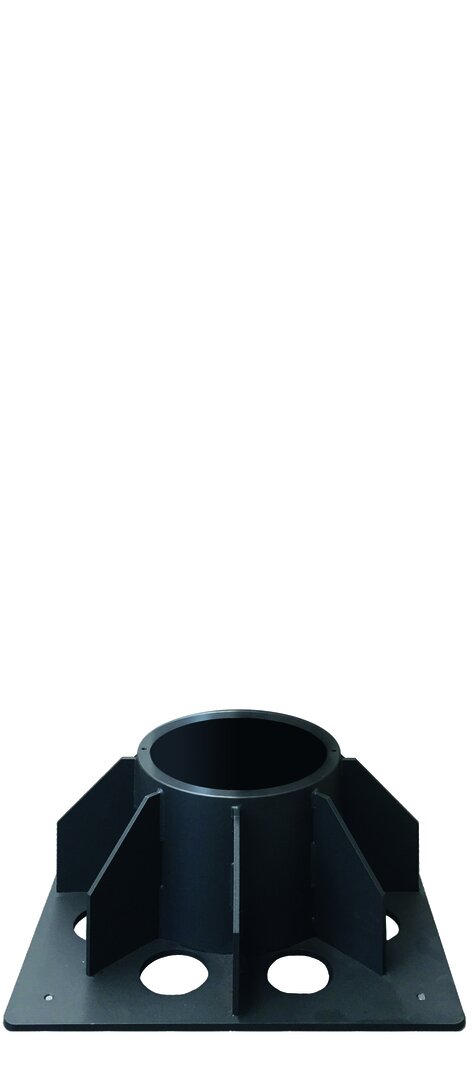

| R 275-M 30-900 | R 275-M 30-1200 | R 275-M 50-900 | R 275-M 50-1200 | |
|---|---|---|---|---|
| Durchmesser (mm) | 273 | 273 | 271 | 271 |
| Höhe (mm) | 900 | 1.200 | 900 | 1.200 |
| Gewicht (kg) | 92 | 166 | 199 | 243 |
| Technische Daten | ||||
| Standardschloss | ● | ● | ● | ● |
| Zertifiziert nach | PAS 68, IWA 14-1, M 30, K 4 | - | PAS 68, IWA 14-1, M 50, K 12 | PAS 68, IWA 14-1, M 50, K 12 |
| Übereinstimmend mit | - | PAS 68, IWA 14-1, M 30, K 4 | - | PAS 68, IWA 14-1, M 30, K 4 |
| Aufprallenergie mit Zerstörung (J) | 750.000 | 750.000 | 2.000.000 | 2.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 100.000 | 100.000 | 250.000 | 250.000 |
●= Standardausstattung
○= optionale Ausstattung
– = nicht erhältlich

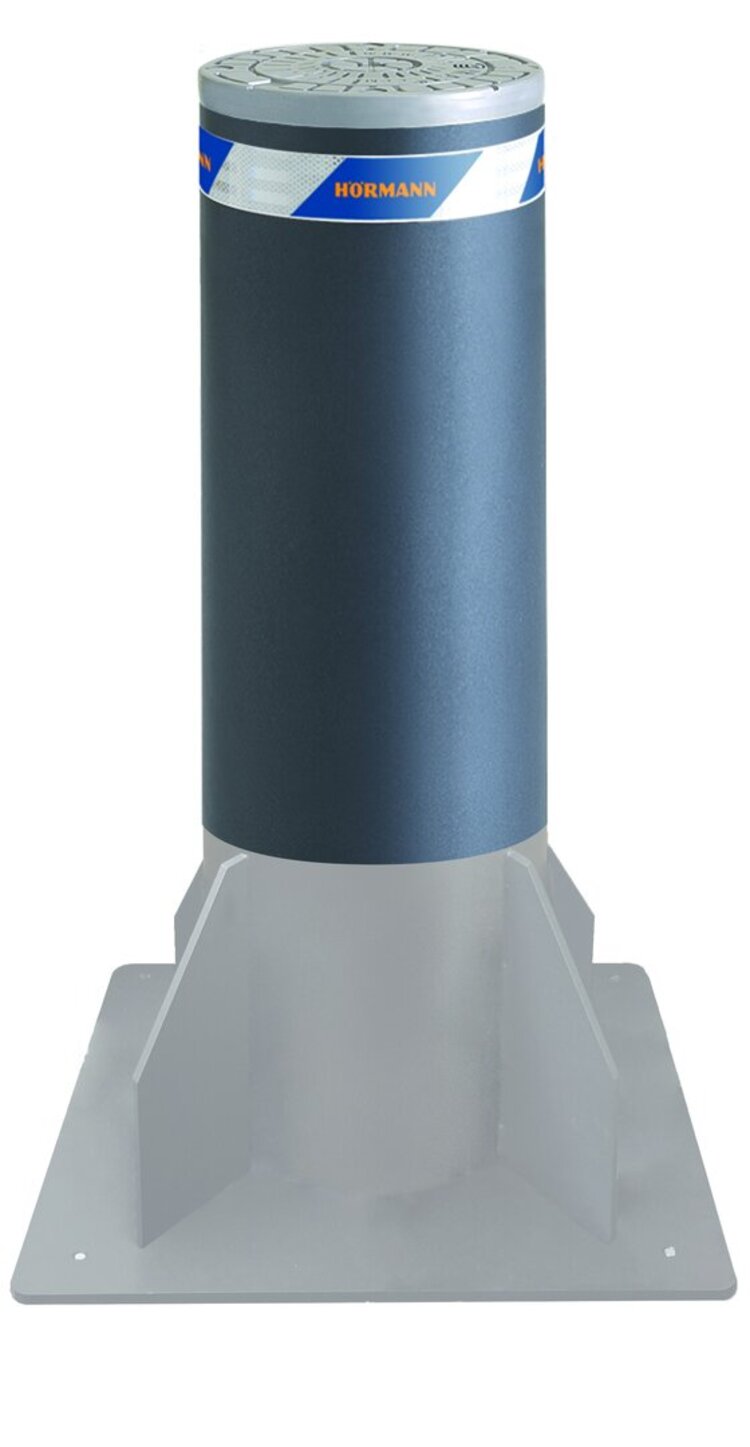

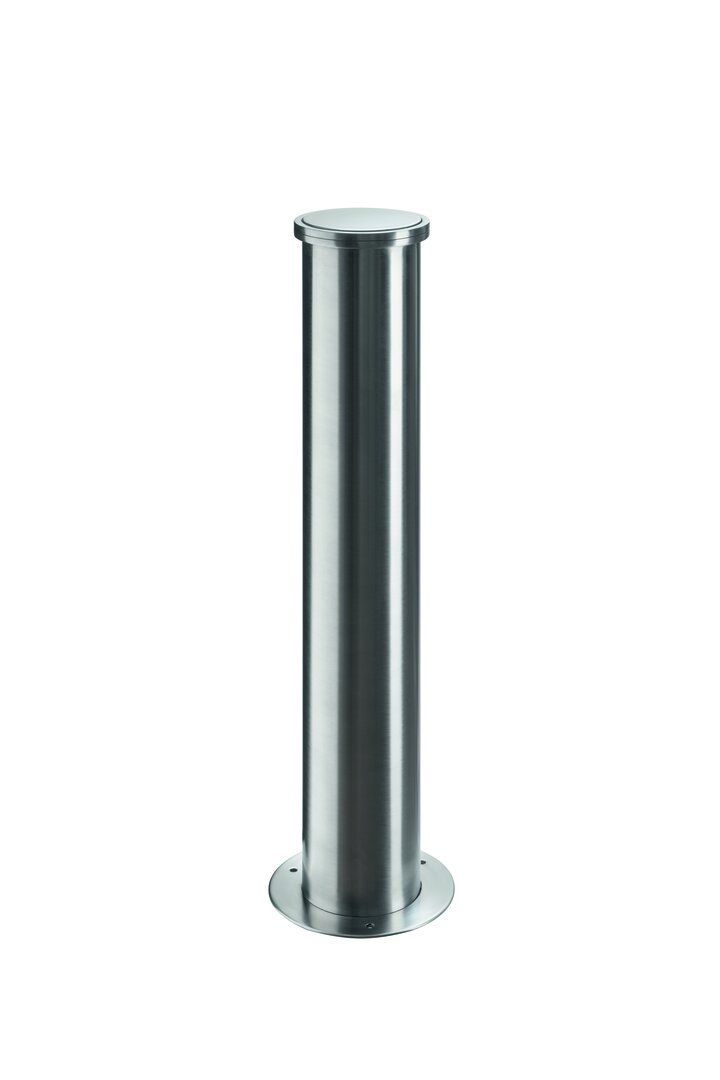

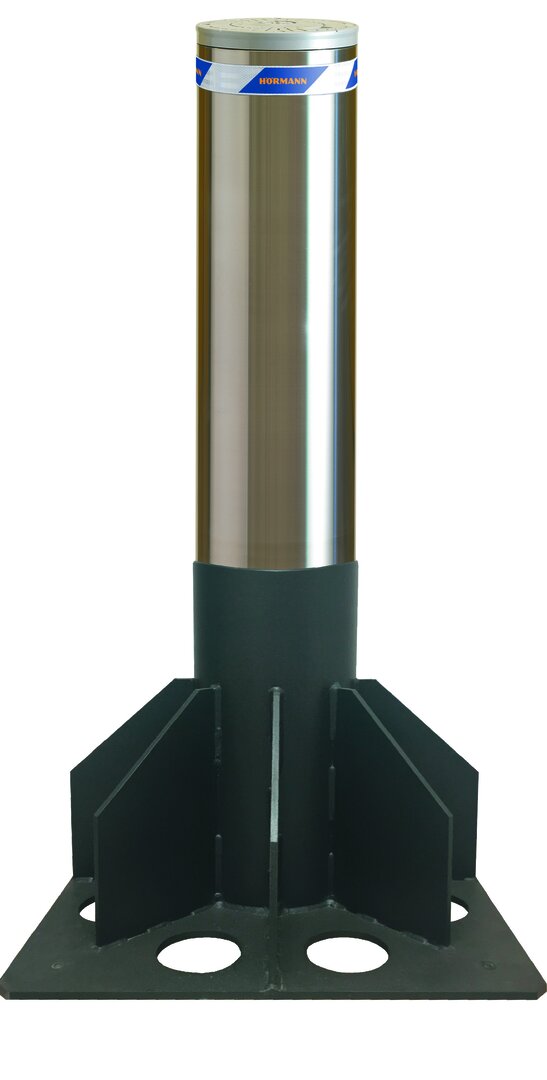

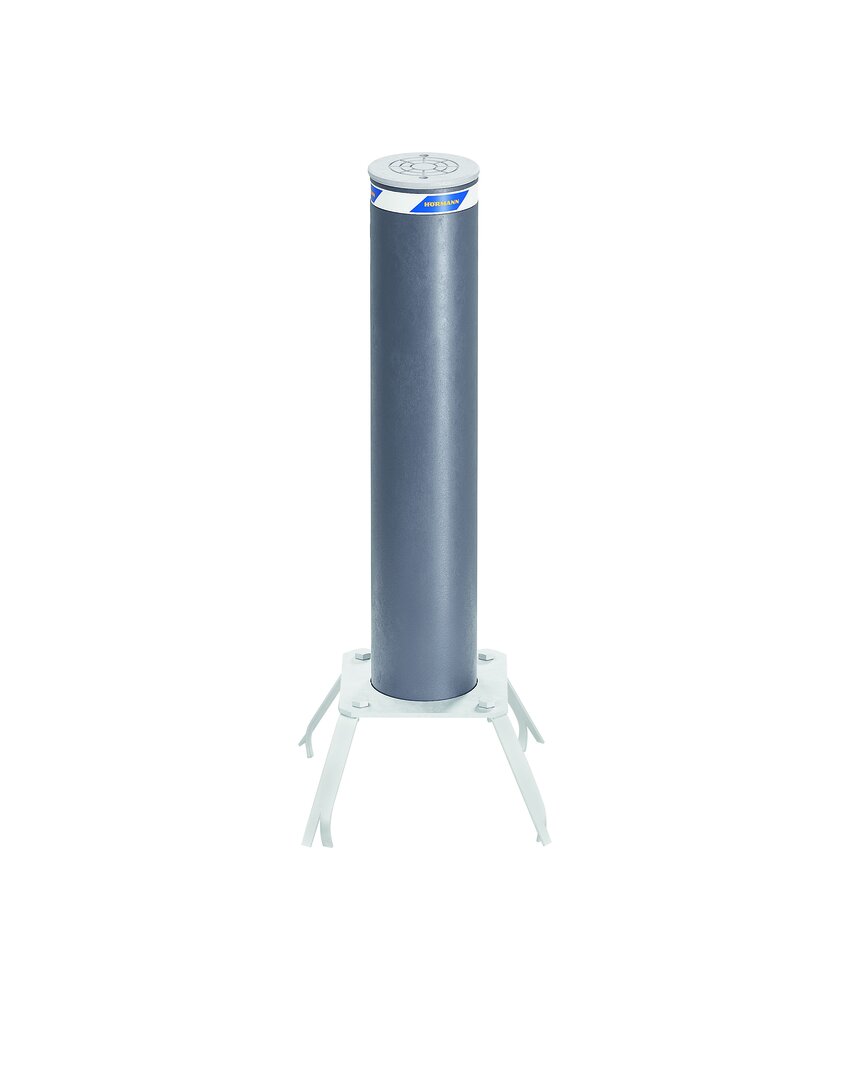

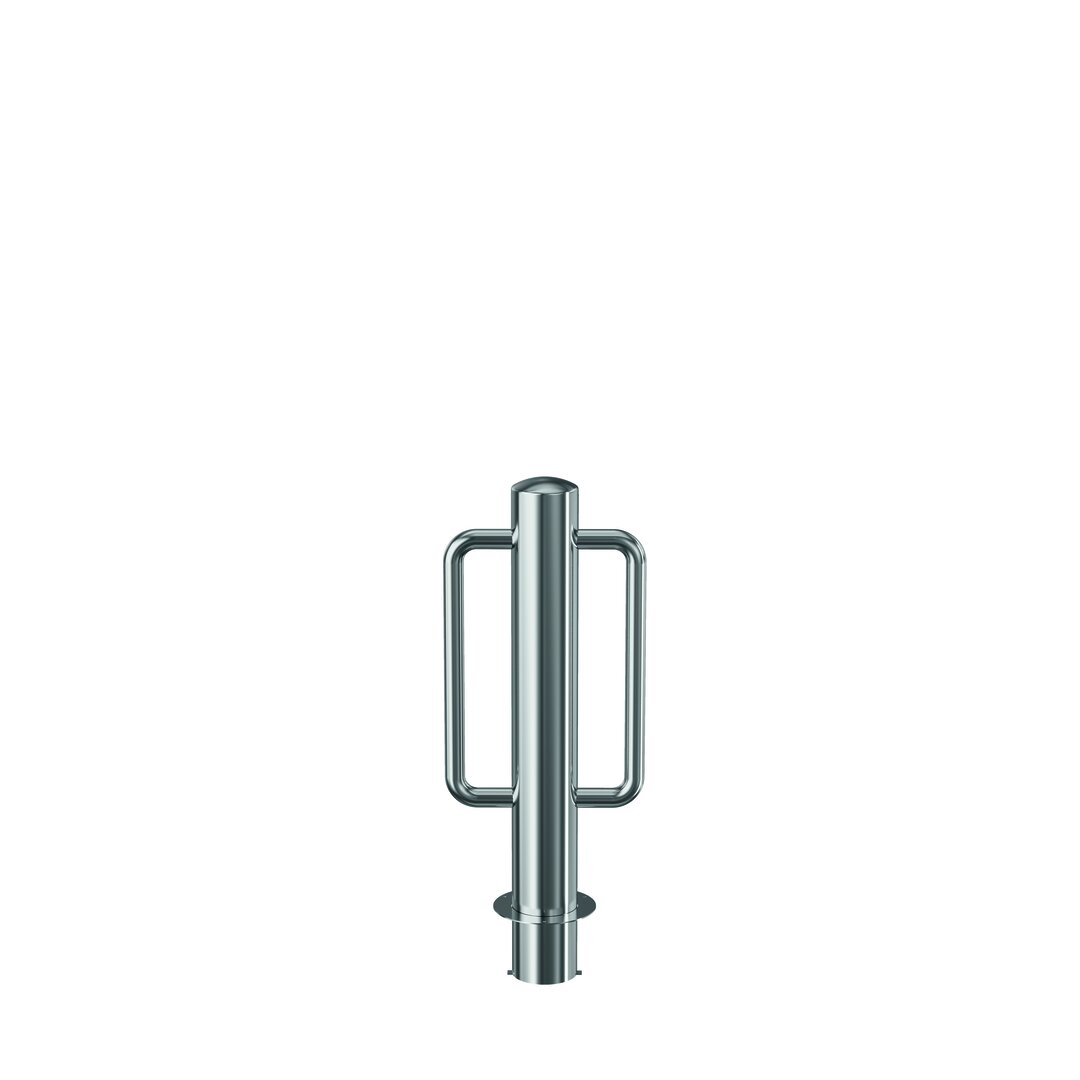

Feststehende Poller mit Bodenplatte sind ansichtsgleich zu automatischen und halbautomatischen Ausführungen und ermöglichen dadurch ein harmonisches Gesamtbild bei kombinierten Anlagen. Im Falle einer Beschädigung lassen sich die Zylinder einfach demontieren und austauschen.
Als Einstiegsmodell mit attraktivem Preis-Leistungs-Verhältnis eignen sich feststehende Poller mit Bodenanker. Für Bereiche mit besonders hohen Sicherheitsanforderungen stehen die feststehenden Poller RI-FF zur Verfügung. Durch ihr verstärktes Zylindermaterial und die verstärkte Bodenbefestigung bieten sie maximale Stabilität und zuverlässigen Schutz.

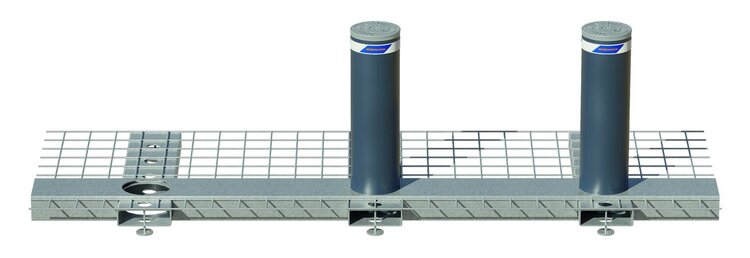

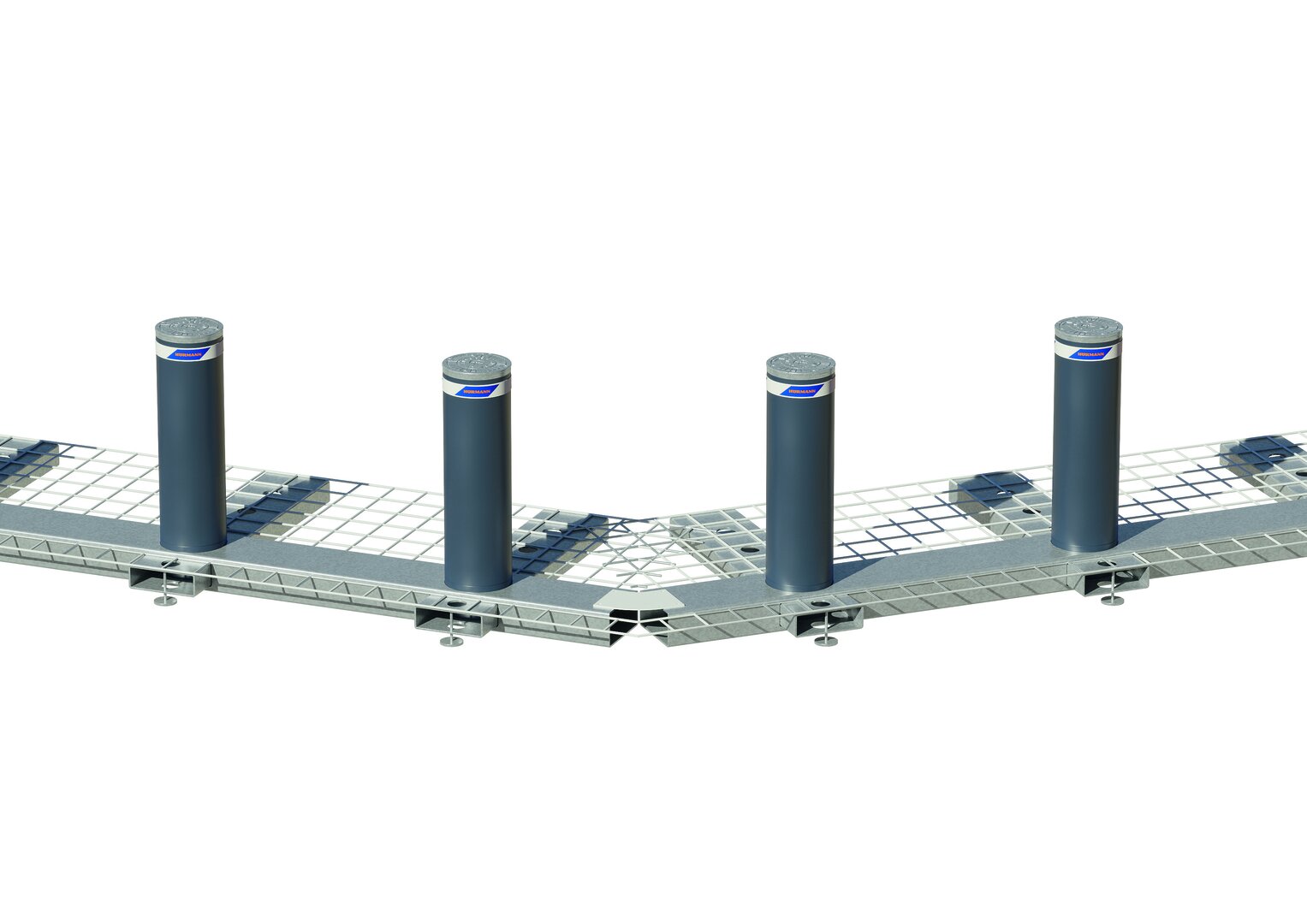

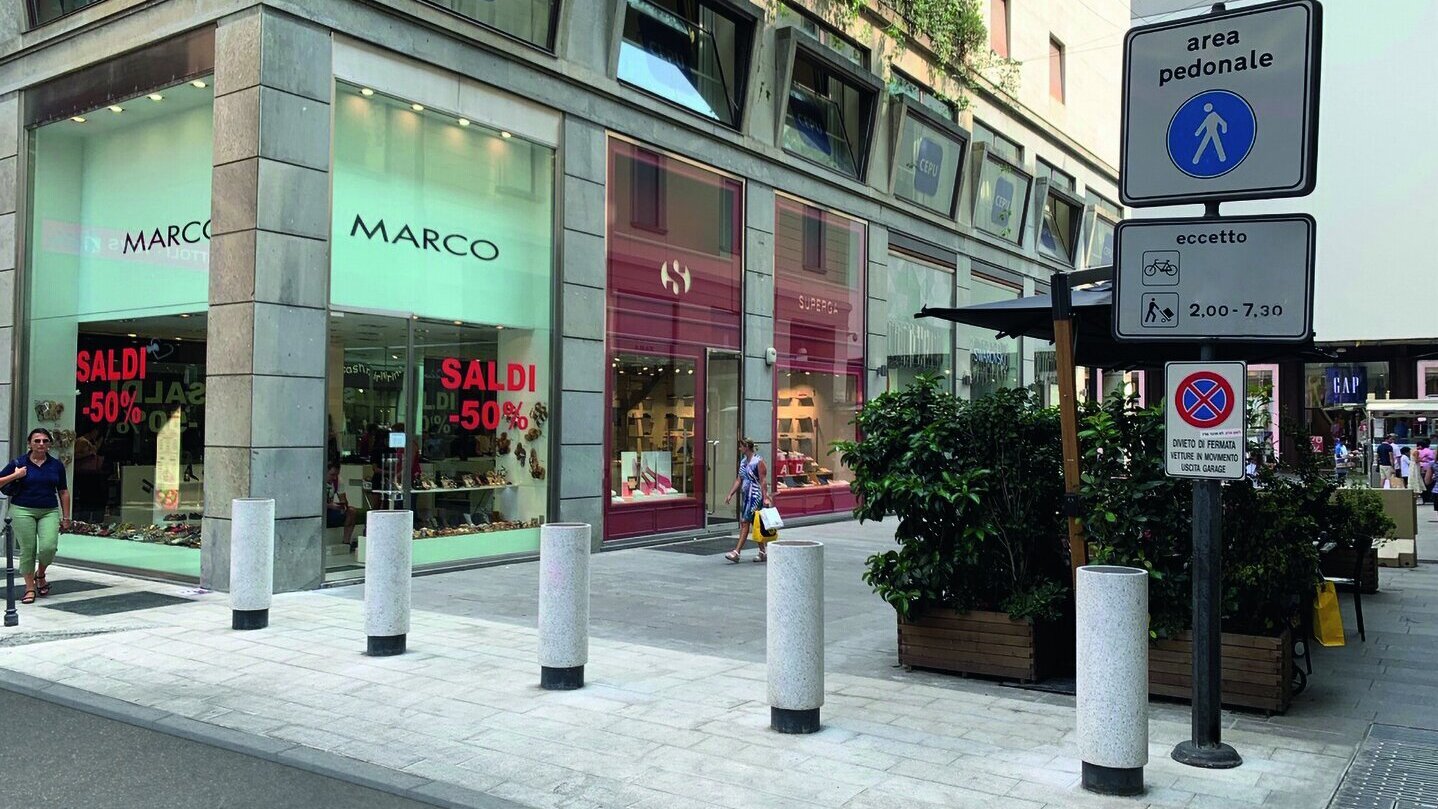

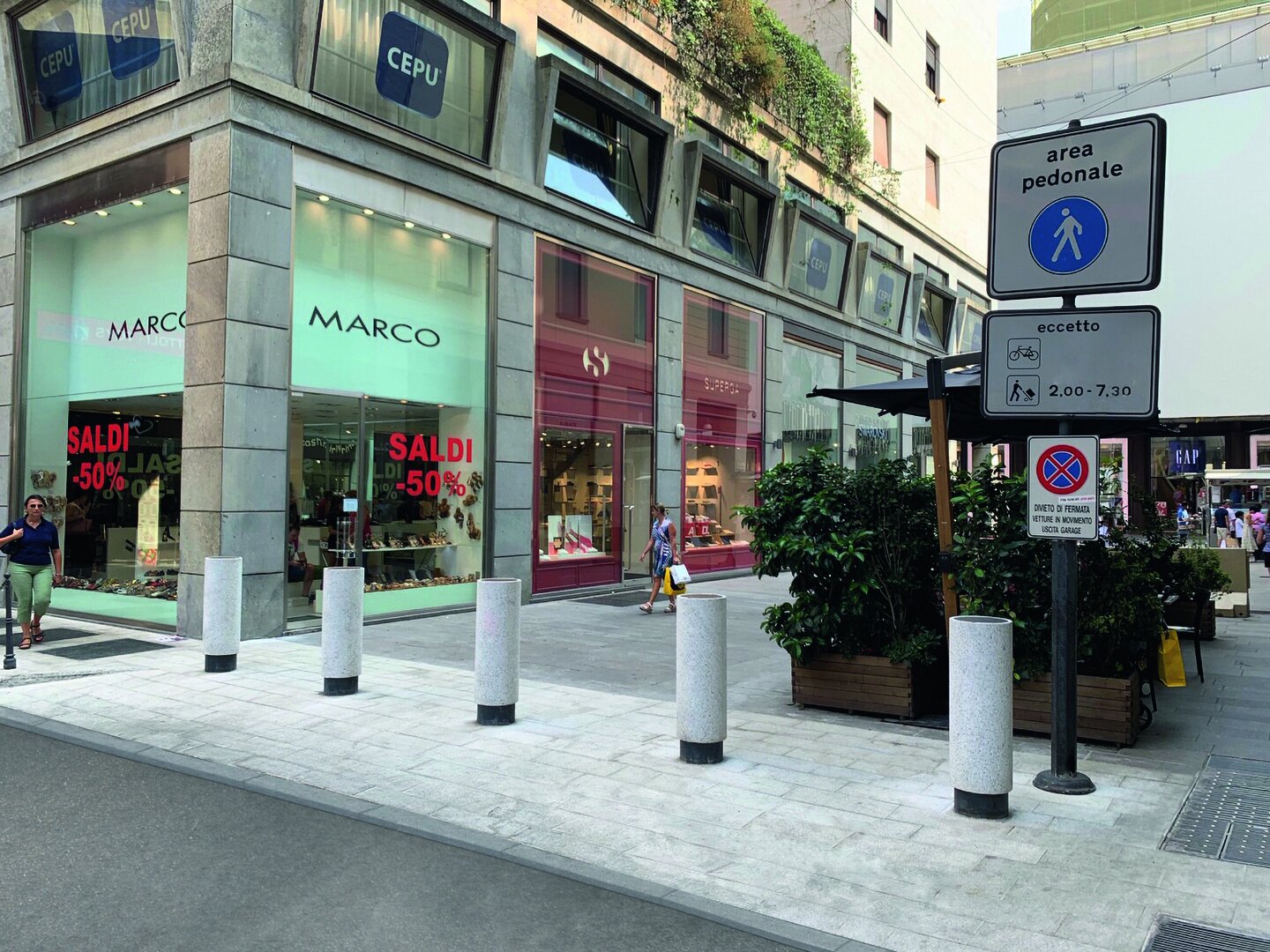

Für besondere Gestaltungsmöglichkeiten stehen feststehende und automatische Poller mit einem Durchmesser von 275 mm zur Verfügung. Sie sind in zahlreichen Steinarten und Farbvarianten erhältlich und können zusätzlich mit individuellen Zylinderabdeckungen ausgestattet werden. So lassen sich Poller harmonisch in das architektonische Umfeld integrieren und zugleich funktionale Sicherheit mit hochwertigem Design verbinden.

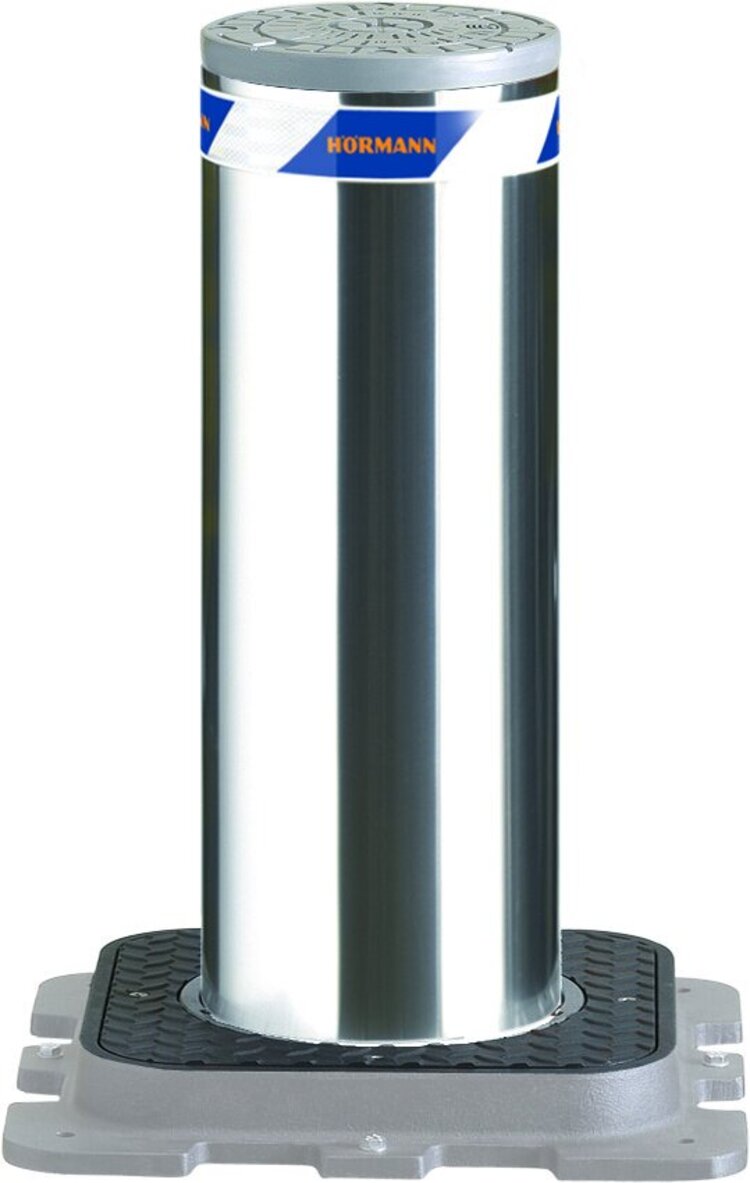

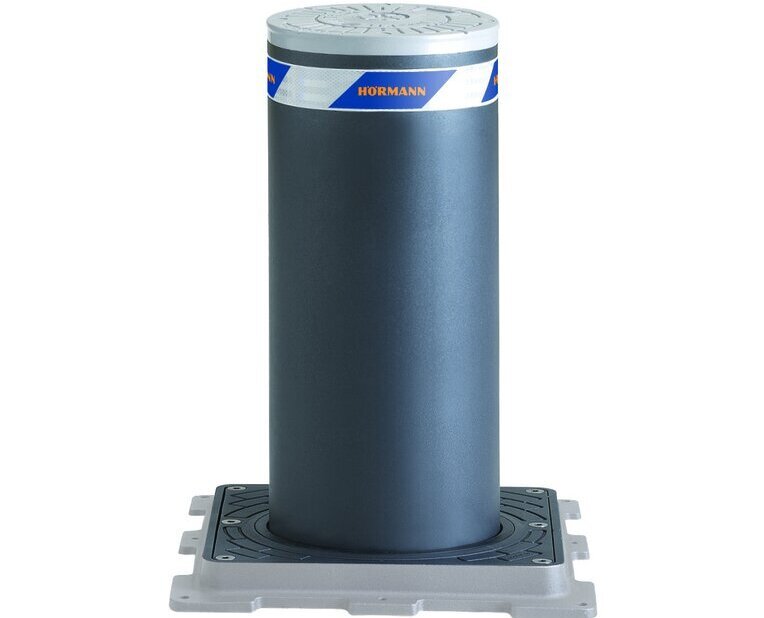

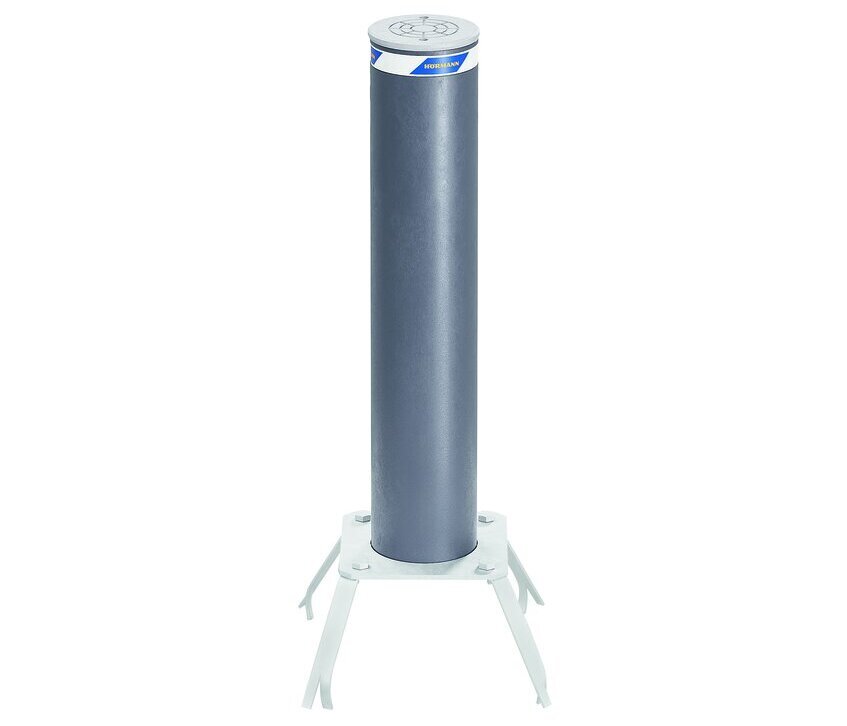

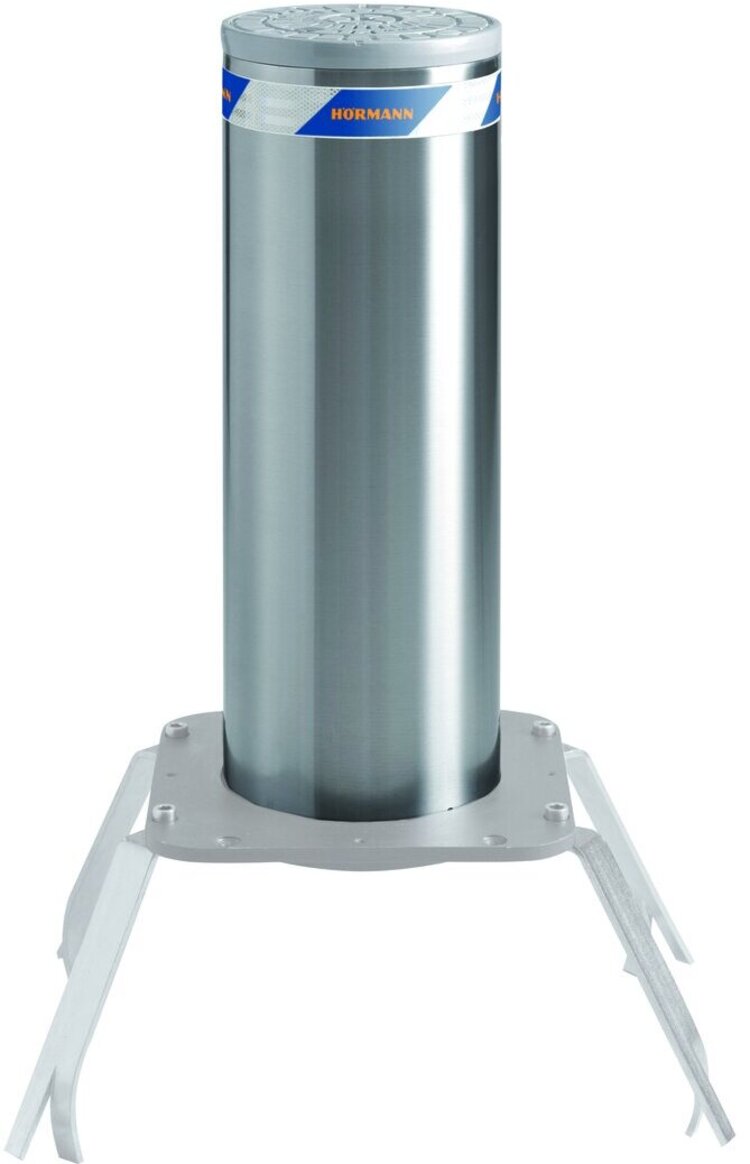

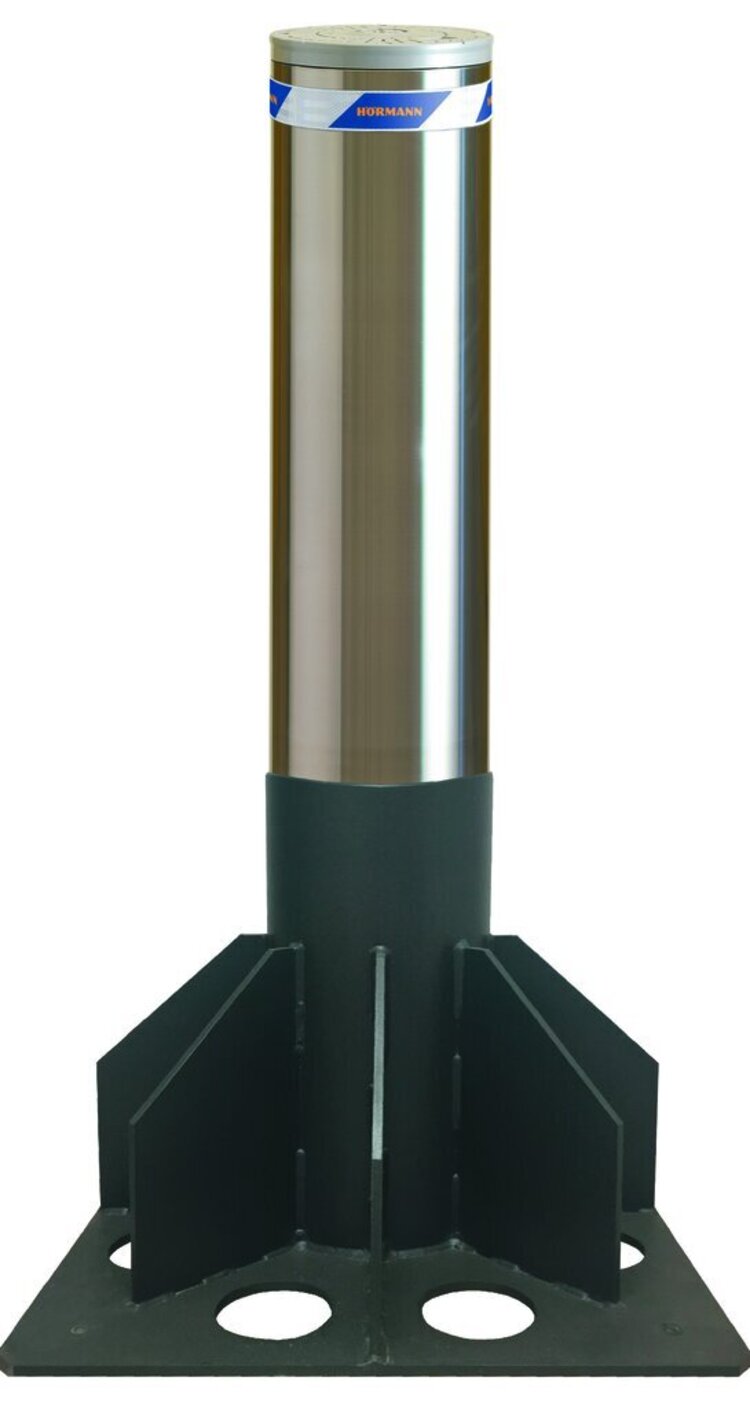

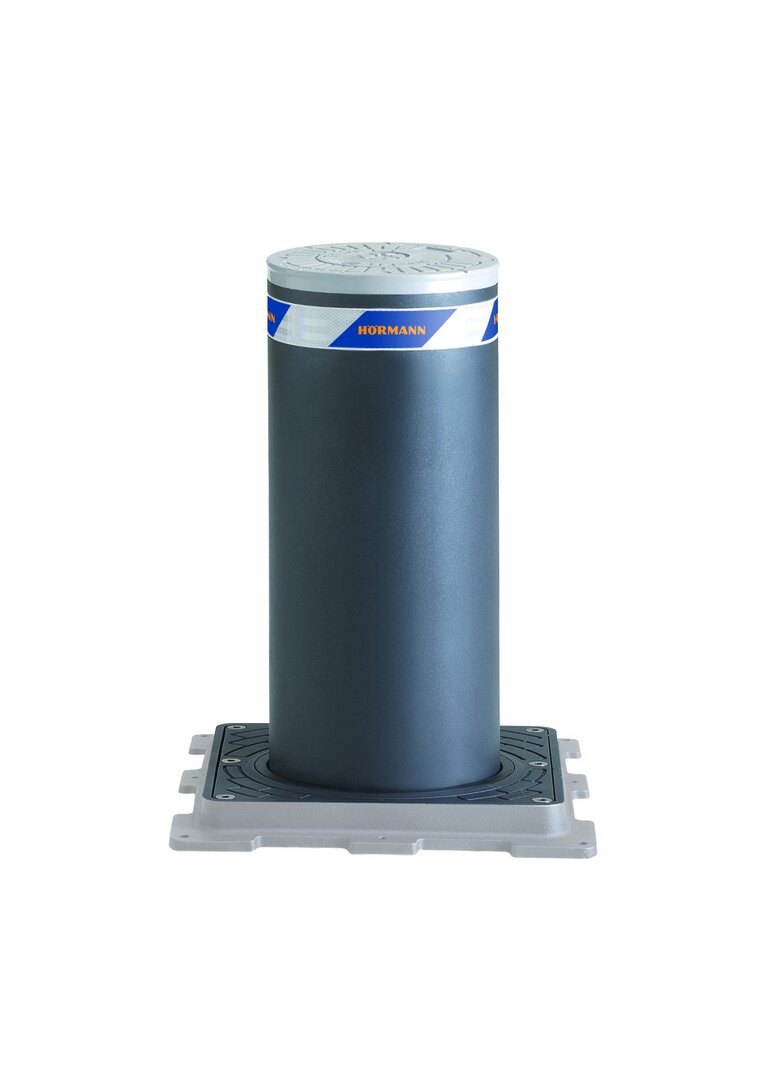

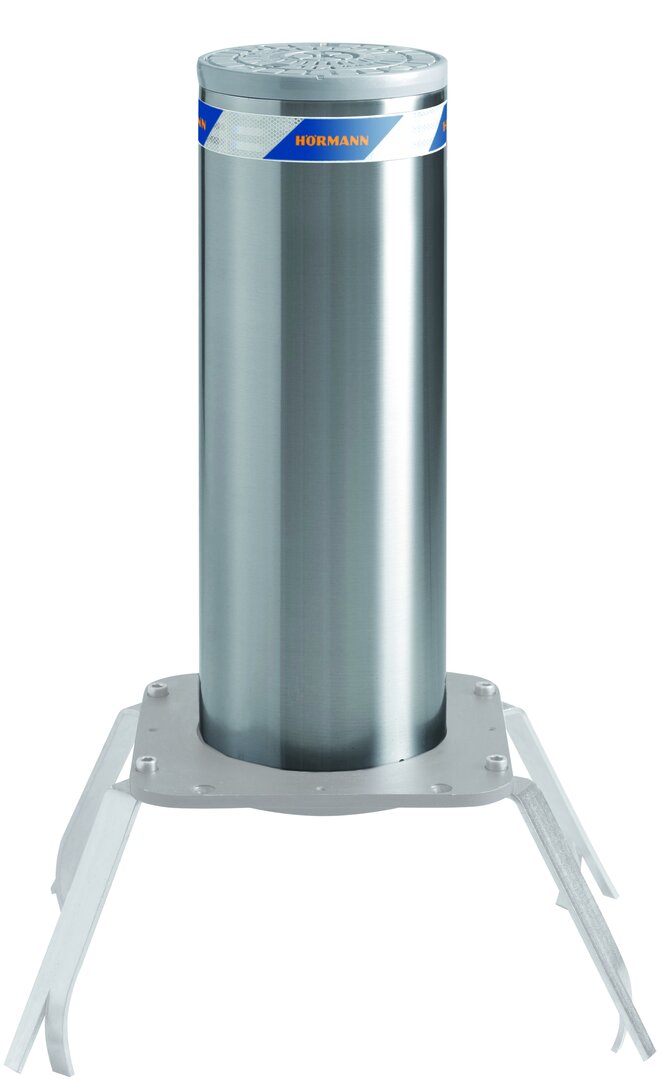

| F 127-600 CF | F 127-800 CF | F 220-600 CF | F 220-800 CF | F 275-600 CF | F 275-800 CF | |
|---|---|---|---|---|---|---|
| --- | --- | --- | --- | --- | --- | --- |
| Durchmesser (mm) | 127 | 127 | 220 | 220 | 275 | 275 |
| Höhe (mm) | 600 | 800 | 600 | 800 | 600 | 800 |
| Gewicht (kg) | ||||||
| Aufprallenergie mit Zerstörung (J) | 150.000 | 150.000 | 150.000 | 150.000 | 250.000 | 250.000 |
| Aufprallenergie ohne Zerstörung (J) | 30.000 | 30.000 | 30.000 | 30.000 | 40.000 | 40.000 |
●= Standardausstattung
○= optionale Ausstattung
– = nicht erhältlich
| F 127-600 BR | F 127-800 BR | F 220-600 BR | F 220-800 BR | F 275-600 BR | F 275-800 BR | |
|---|---|---|---|---|---|---|
| --- | --- | --- | --- | --- | --- | --- |
| Durchmesser (mm) | 127 | 127 | 220 | 220 | 273 | 273 |
| Höhe (mm) | 600 | 800 | 600 | 800 | 600 | 800 |
| Gewicht (kg) | ||||||
| Aufprallenergie mit Zerstörung (J) | 150.000 | 150.000 | 150.000 | 150.000 | 250.000 | 250.000 |
| Aufprallenergie ohne Zerstörung (J) | 30.000 | 30.000 | 30.000 | 30.000 | 40.000 | 40.000 |
●= Standardausstattung
○= optionale Ausstattung
– = nicht erhältlich

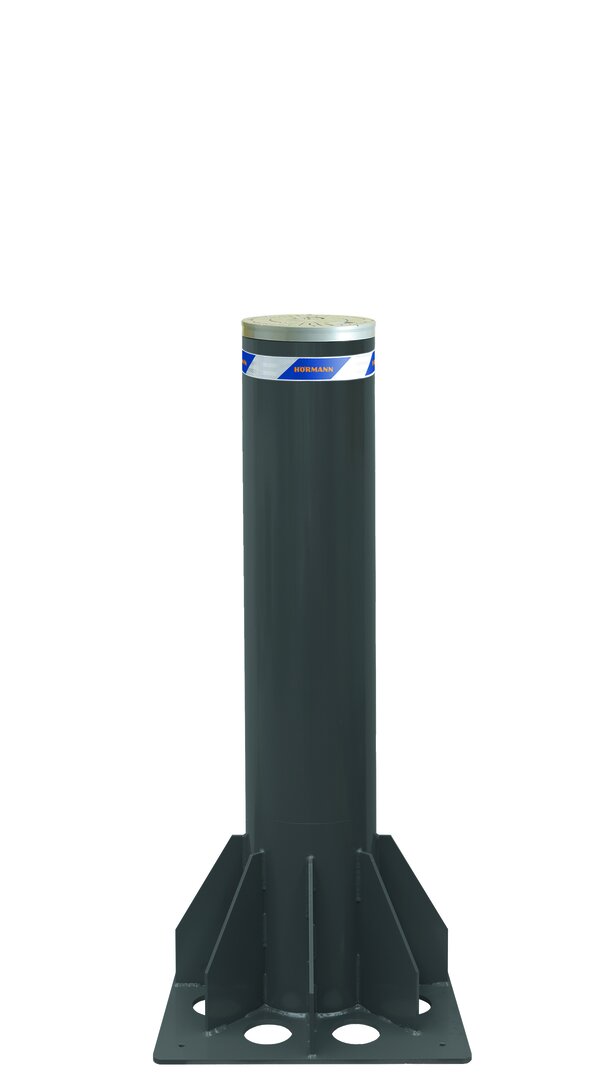

| F 275-M 30-900 FF | F 275-M 30-1200 FF | F 275-M 50-900 FF | F 275-M 50-1200 FF | |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| Durchmesser (mm) | 273 | 273 | 271 | 271 |
| Höhe (mm) | 900 | 1200 | 900 | 1200 |
| Gewicht (kg) | ||||
| Zertifiziert nach | M 30, K 4, PAS 68, IWA 14-1 | M 30, K 4, PAS 68, IWA 14-1 | M 50, K 12, PAS 68, IWA 14-1 | M 50, K 12, PAS 68, IWA 14-1 |
| Übereinstimmend mit | – | PAS68, IWA14-1, M40, K8 | – | – |
| Aufprallenergie mit Zerstörung (J) | 750.000 | 750.000 (1.200.000\*) | 2.000.000 | 2.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 250.000 | 700.000 | 700.000 | 700.000 |
●= Standardausstattung
○= optionale Ausstattung
– = nicht erhältlich
1 numerische Berechnung

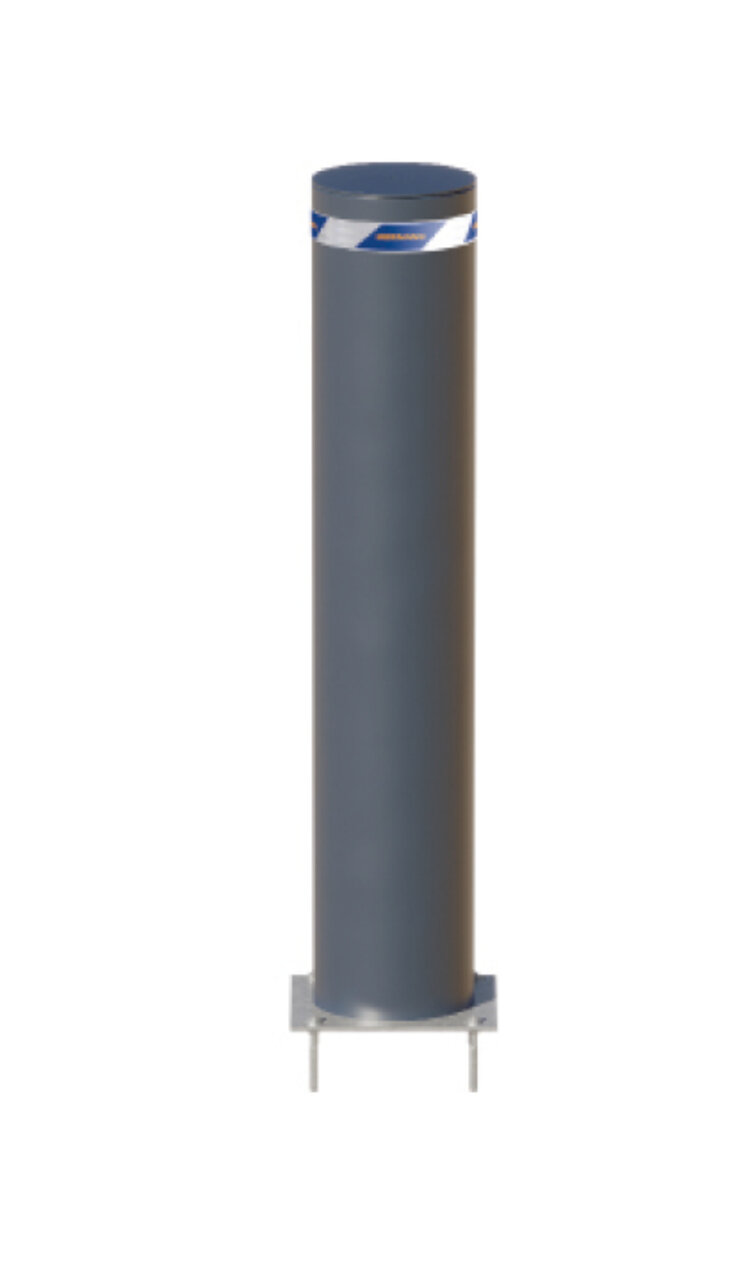

| F 275-M 30-900 ST | F 275-M 30-1200 ST | R 275-M50-900 ST | R 275-M50-1200 ST | |
|---|---|---|---|---|
| Durchmesser (mm) | 273 | 273 | 271 | 271 |
| Höhe (mm) | 900 | 1200 | 900 | 1200 |
| Gewicht (kg) | ||||
| Zertifiziert nach | PAS 68 | PAS 68 | – | – |
| Übereinstimmend mit | IWA14-1, M30, K4 | IWA14-1, M30, K4 | IWA14-1, M50, K12 | IWA14-1, M50, K12 |
| Aufprallenergie mit Zerstörung (J) | 750.000 | 750.000 | 2.000.000 | 2.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 250.000 | 250.000 | 700.000 | 700.000 |
●= Standardausstattung
0= optionale Ausstattung
– = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
| F 275-M 30-900 SF | R 275-M 30-900 SF | |
|---|---|---|
| --- | --- | --- |
| Durchmesser (mm) | 273 | 273 |
| Höhe (mm) | 900 | 900 |
| Gewicht (kg) | 85 | |
| Einbautiefe für die Kombination mit Asphalt (Standard) | 200 | 300 |
| Einbautiefe z. B. für die Kombination mit Pflastersteinen (optional) | 300 | 300 |
| Standardschloss | – | ● |
| Zertifiziert nach (Voraussetzung: Standard-Bodenbefestigung für drei Zylinder) | PAS 68, IWA 14-1, M 30, K 4 | PAS 68, IWA 14-1, M 30, K 4 |
| Aufprallenergie mit Zerstörung (J) | 750.000 | 750.000 |
| Aufprallenergie ohne Zerstörung (J) | 250.000 | 250.000 |
●= Standardausstattung
0= optionale Ausstattung
– = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung

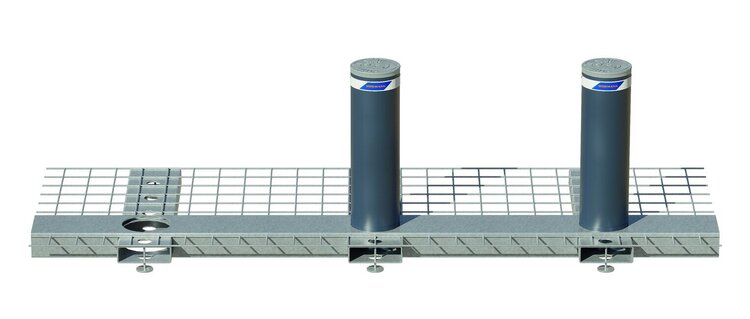

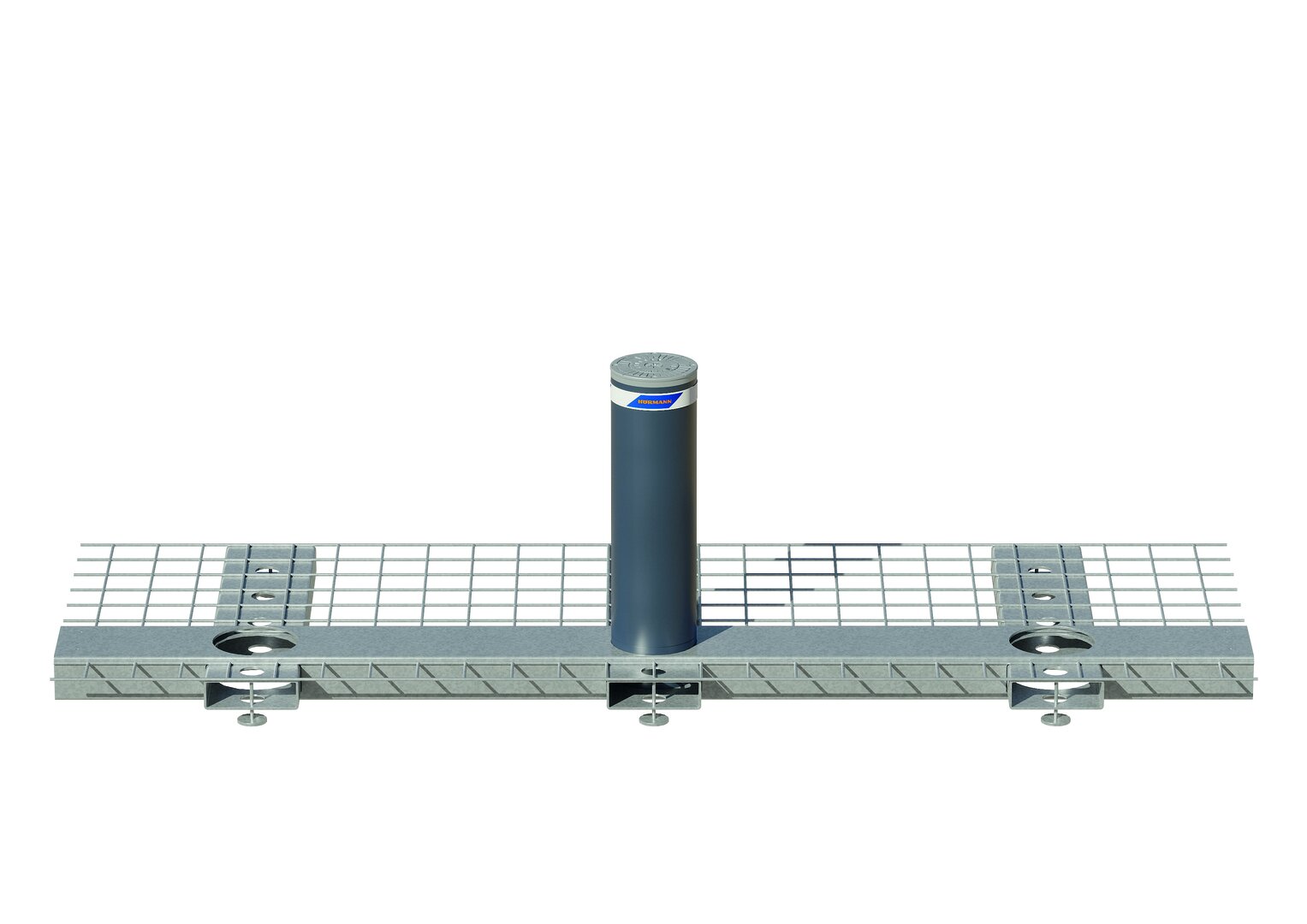

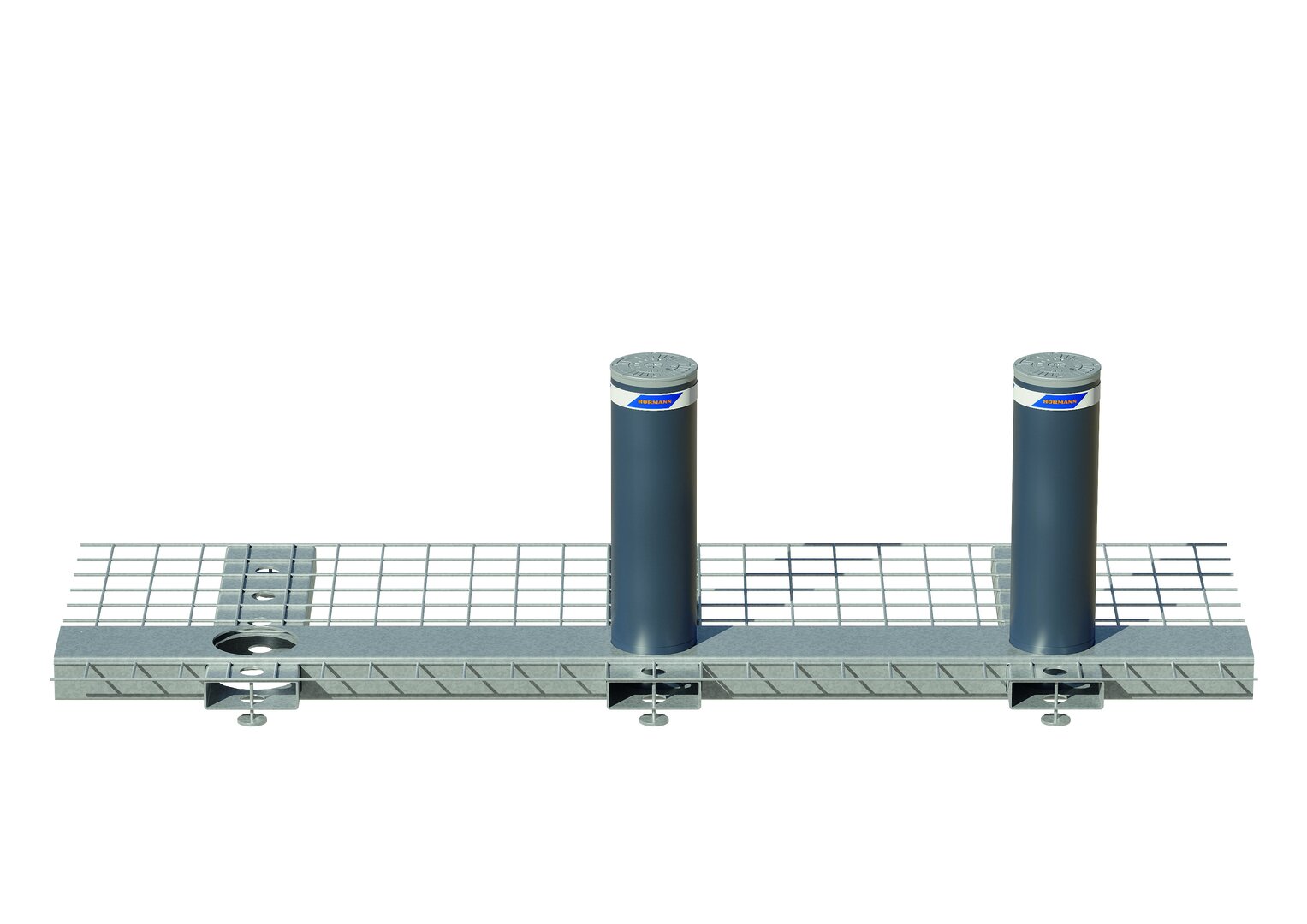

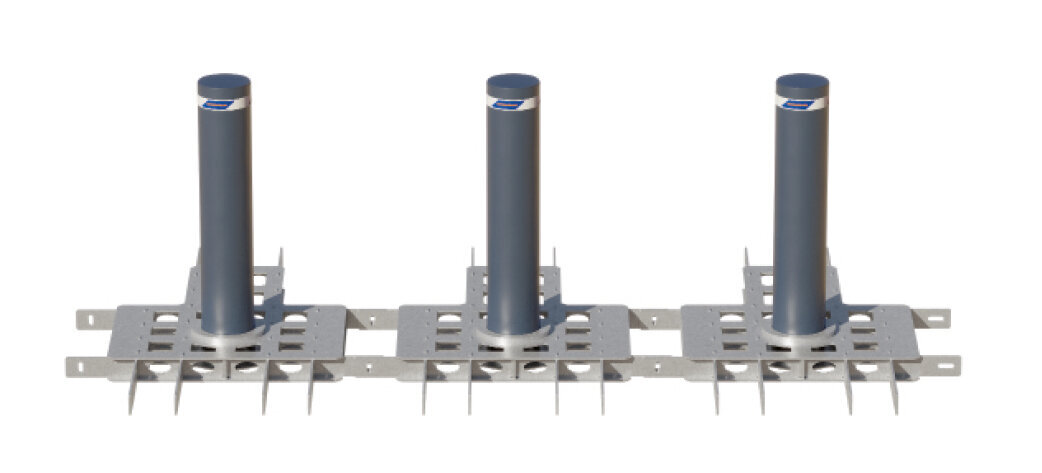

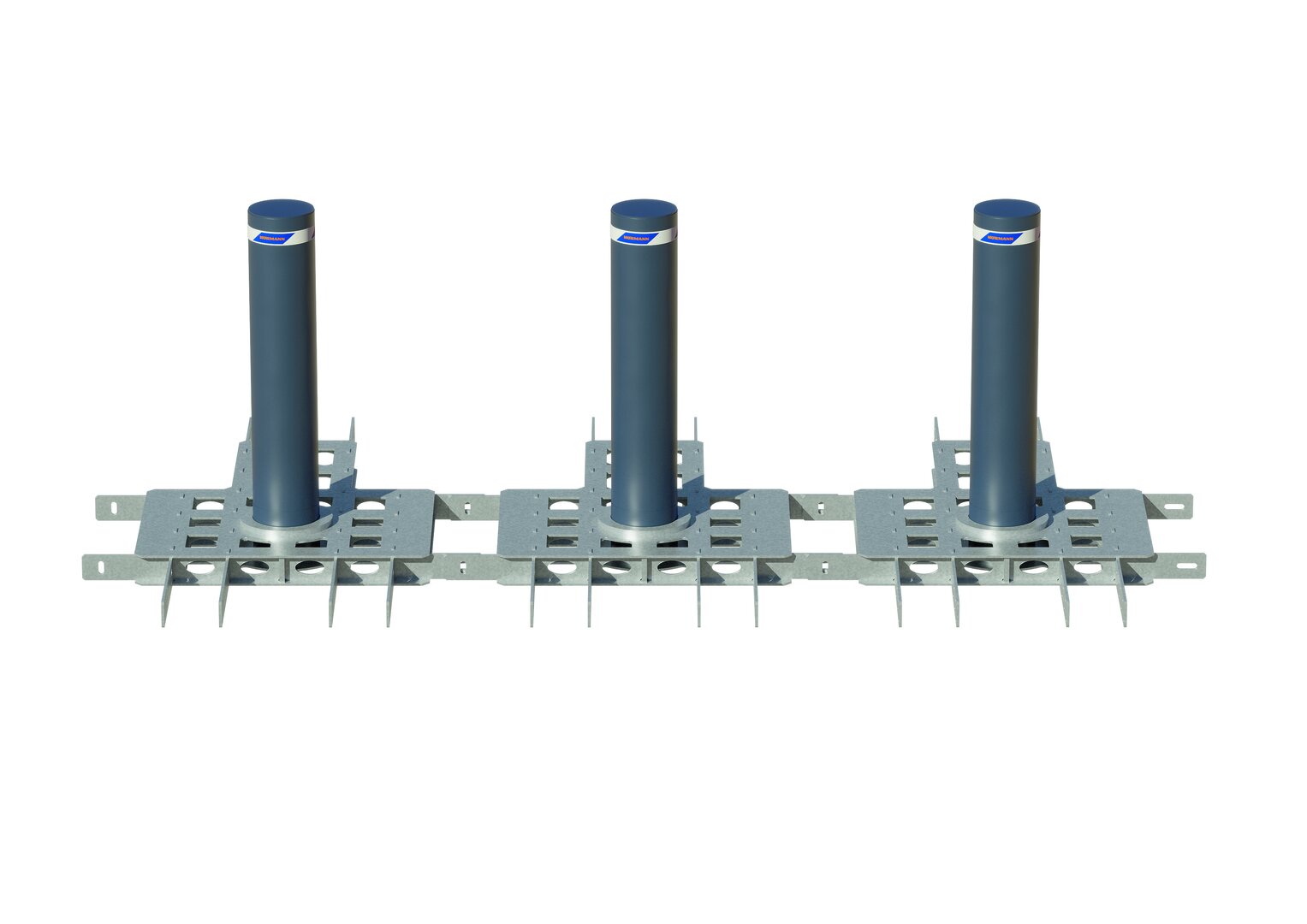

Standard-Bodenbefestigung mit zwei feststehenden Zylindern, (Anordnung in Fahrtrichtung Mitte / rechts), auch Anordnung Mitte / links möglich.
Module mit einem oder zwei Pollern
Bodenbefestigung mit einem Poller oder zwei Pollern zur Erweiterung der Standard-Bodenbefestigung

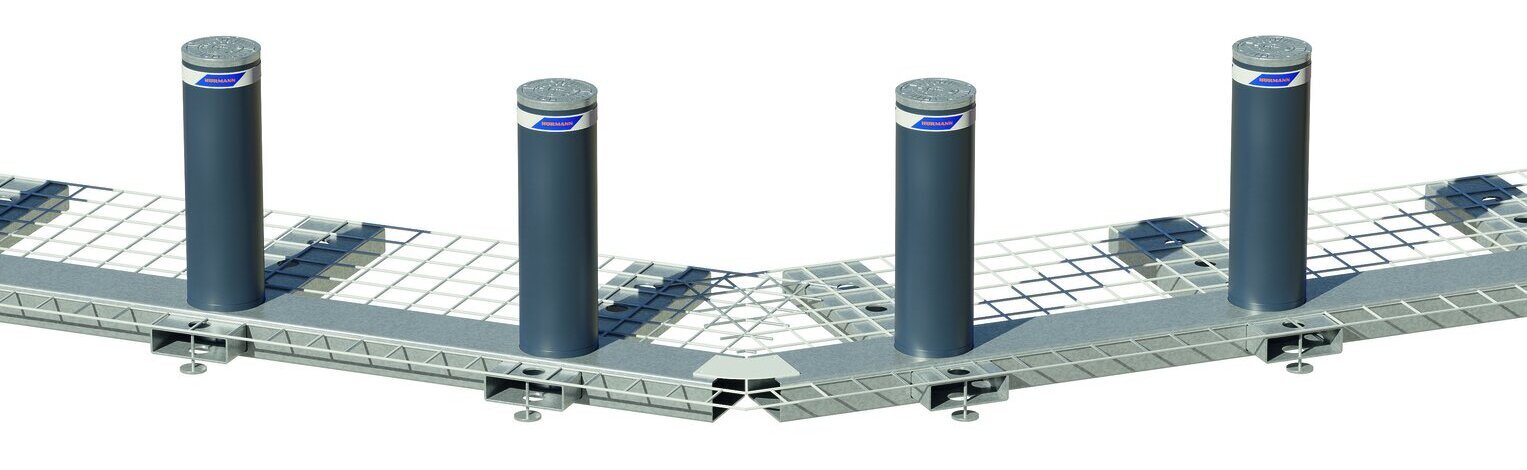

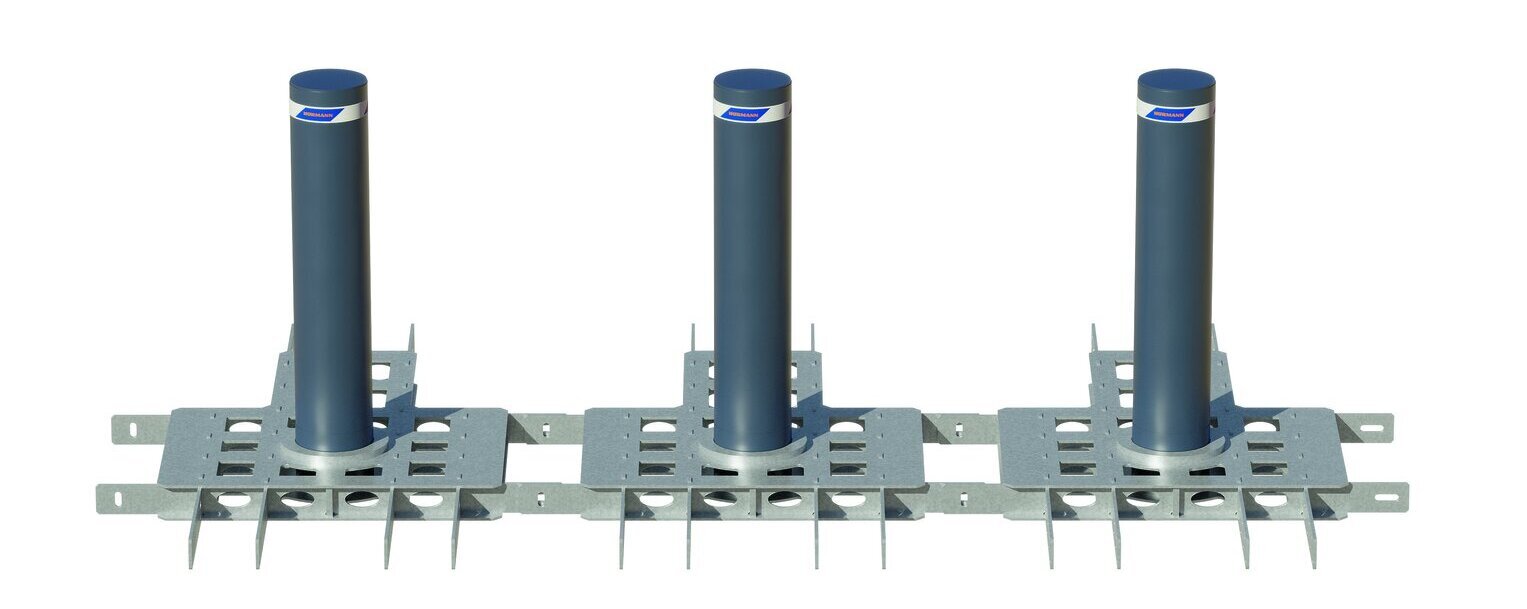

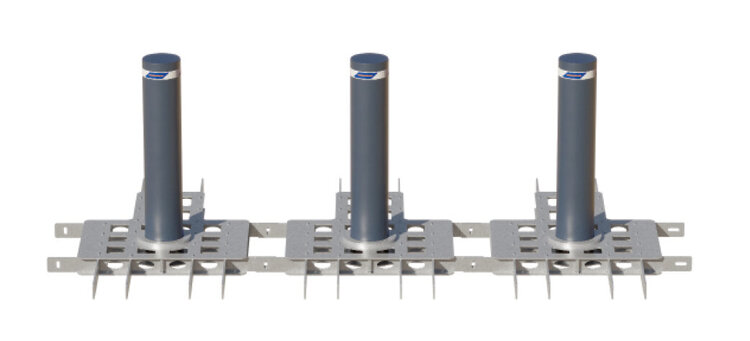

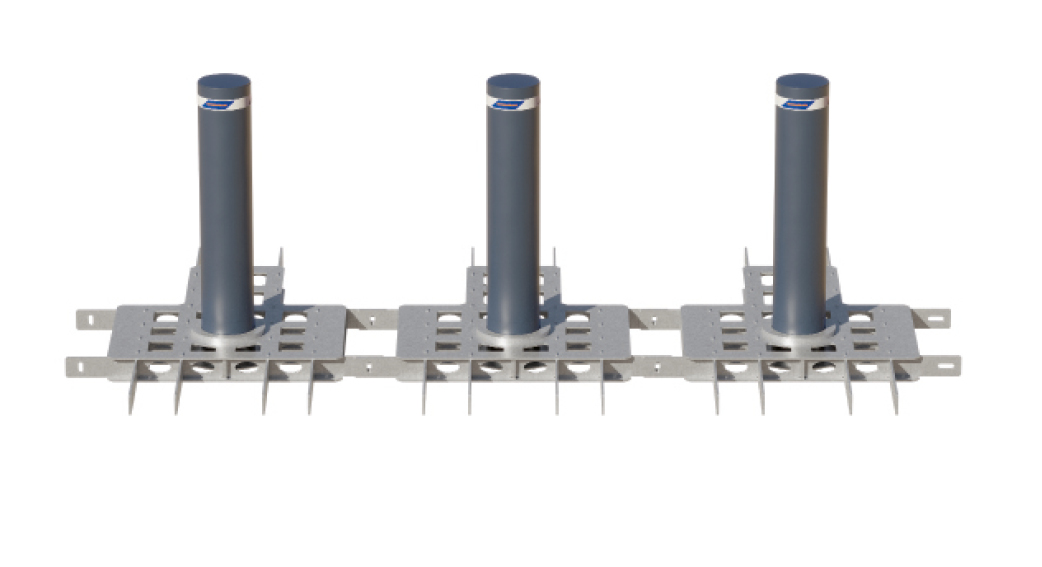

Modul mit drei Pollern in 90 °-Anordnung Bodenbefestigung im 90 °-Winkel mit drei feststehenden Pollern
Steigende oder fallende Anordnung
Beschlagsset zum Verbinden von Bodenbefestigungen bei steigenden / fallenden Untergründen (auch in Kombination mit Winkelanordnung möglich). Die maximal mögliche Steigung bzw. das Gefälle beträgt ca. 2,4 ° (ca. 42 mm auf 1 m Länge).

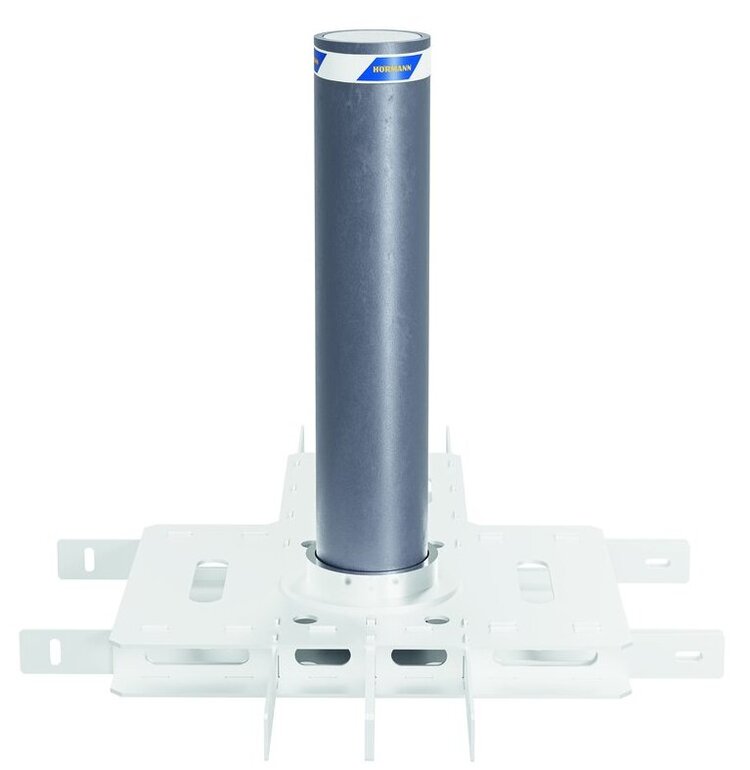

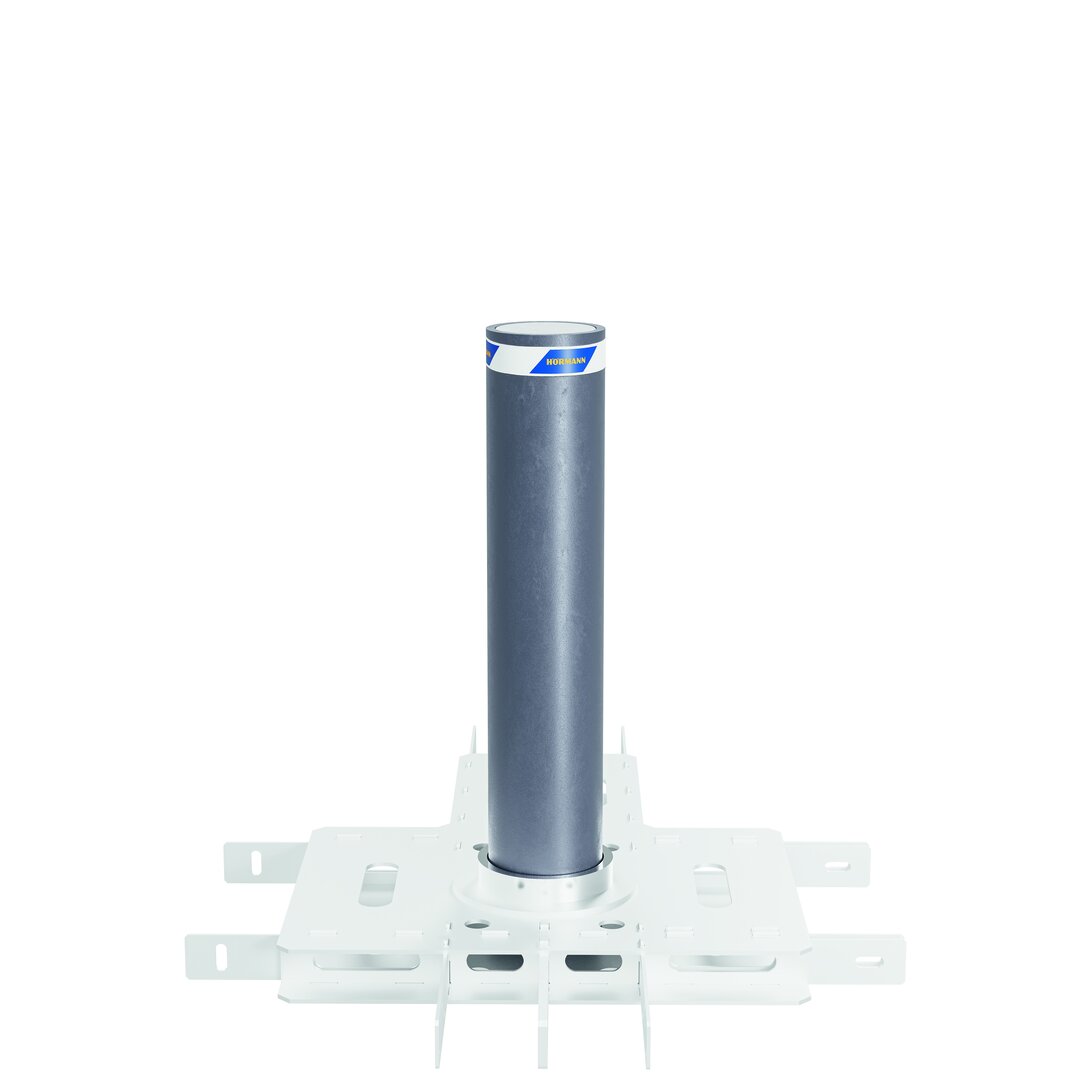

| F 275-3MJ-900 SF | F 275-3MJ-1200 SF | |
|---|---|---|
| Durchmesser (mm) | 275 | 275 |
| Höhe (mm) | 900 | 1200 |
| Gewicht (kg) | ||
| Einbautiefe für die Kombination mit Asphalt (Standard) | 200 | 200 |
| Einbautiefe z. B. für die Kombination mit Pflastersteinen (optional) | 300 | 300 |
| Übereinstimmend mit (Voraussetzung: Standard-Bodenbefestigung für drei Zylinder) | IWA 14-1, ISO 22343-1 | IWA 14-1, ISO 22343-1 |
| Aufprallenergie mit Zerstörung (J) | 3.000.000 | 3.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 700.000 | 700.000 |
●= Standardausstattung 0= optionale Ausstattung – = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
| F 275-M 50-900 SF | F 275-M 50-1200 SF | R 275-M 50-900 SF | R 275-M 50-1200 SF | |
|---|---|---|---|---|
| Durchmesser (mm) | 271 | 271 | 271 | 271 |
| Höhe (mm) | 900 | 900 | 900 | 900 |
| Gewicht (kg) | 170 | 220 | ||
| Einbautiefe für die Kombination mit Asphalt (Standard) | 200 | 300 | 300 | 300 |
| Einbautiefe z. B. für die Kombination mit Pflastersteinen (optional) | 300 | 300 | 300 | 300 |
| Standardschloss | – | – | ● | ● |
| Zertifiziert nach (Voraussetzung: Standard-Bodenbefestigung für drei Zylinder) | PAS 68, IWA 14-1, M 50, K 12 | PAS 68, IWA 14-1, M 50, K 12 | – | – |
| Übereinstimmend mit | – | – | PAS 68, IWA 14-1, M 50, K 12 | PAS 68, IWA 14-1, M 50, K 12 |
| Aufprallenergie mit Zerstörung (J) | 2.000.000 | 2.000.000 | 2.000.000 | 2.000.000 |
| Aufprallenergie ohne Zerstörung (J) | 700.000 | 700.000 | 700.000 | 700.000 |
●= Standardausstattung 0= optionale Ausstattung – = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung

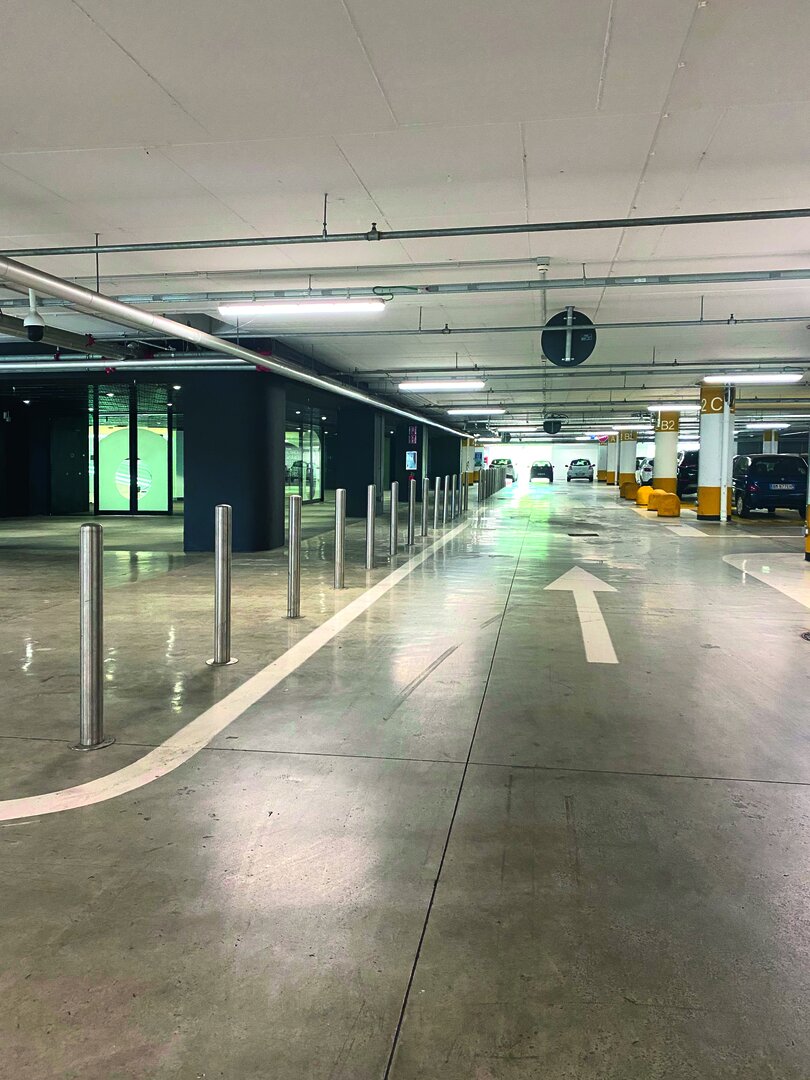

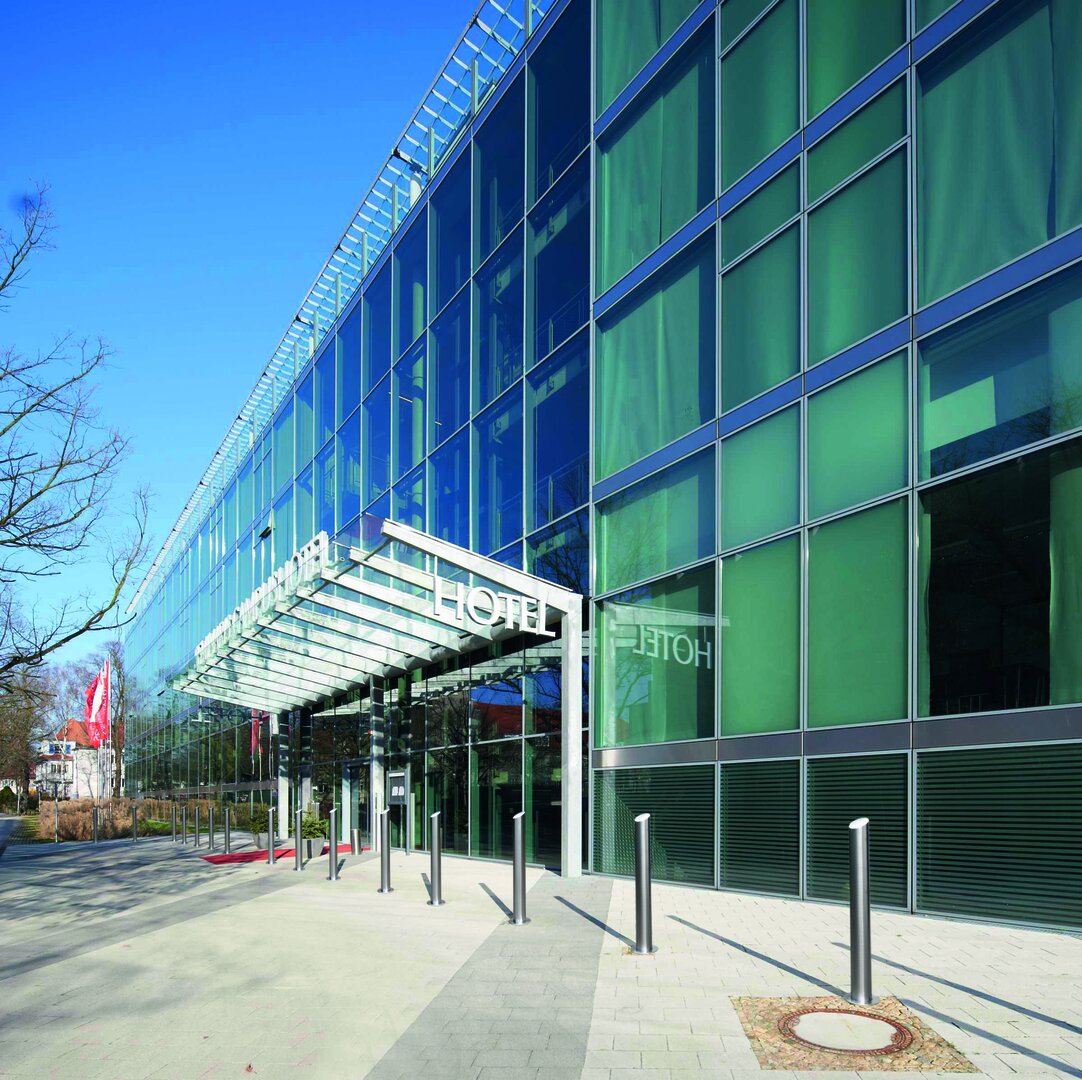

Design-Poller sind eine elegante und zugleich kostengünstige Lösung, um Gehwege, Fußgängerzonen oder öffentliche Plätze sicher vom Straßenverkehr zu trennen. Sie werden in Reihen aufgestellt und verhindern zuverlässig, dass Autos parken oder unbefugt Durchfahrten nutzen.
Für Fußgänger und Fahrradfahrer bleibt der Durchgang bzw. die Durchfahrt dennoch barrierefrei, sodass Sicherheit und Komfort perfekt miteinander kombiniert werden.
| F 102-900 | F 140-900 | F 168-900 | |
|---|---|---|---|
| Durchmesser (mm) | 102 | 140 | 168 |
| Höhe (mm) | 900 | 900 | 900 |
| Stahl, lackiert in Anthrazitgrau | ● | ● | ● |
| Edelstahl gebürstet, V2A (AISI 304) | ○ | ○ | ○ |
| Lackierung in RAL nach Wahl (für Ausführung Stahl) | ○ | ○ | ○ |
| Mit geradem Deckel | ● | ● | ● |

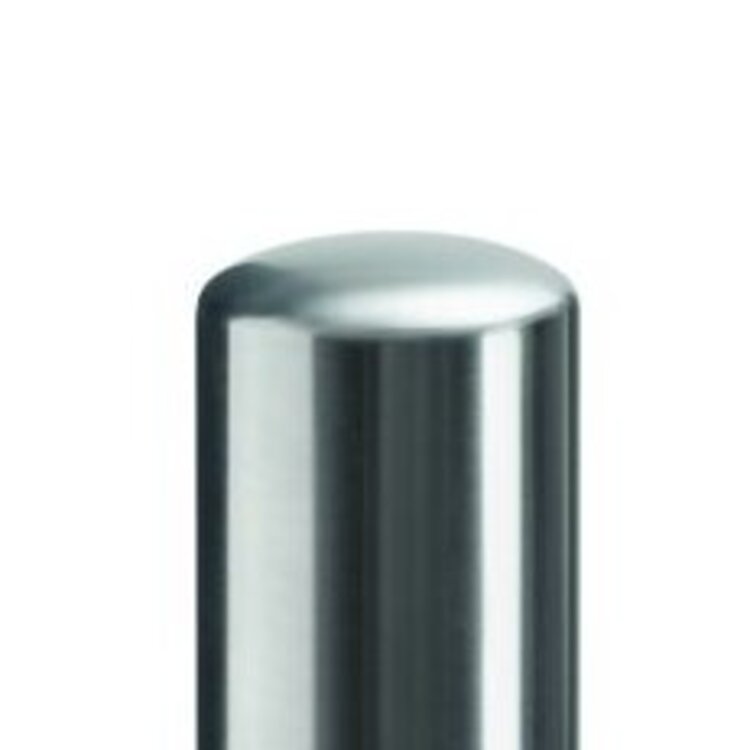

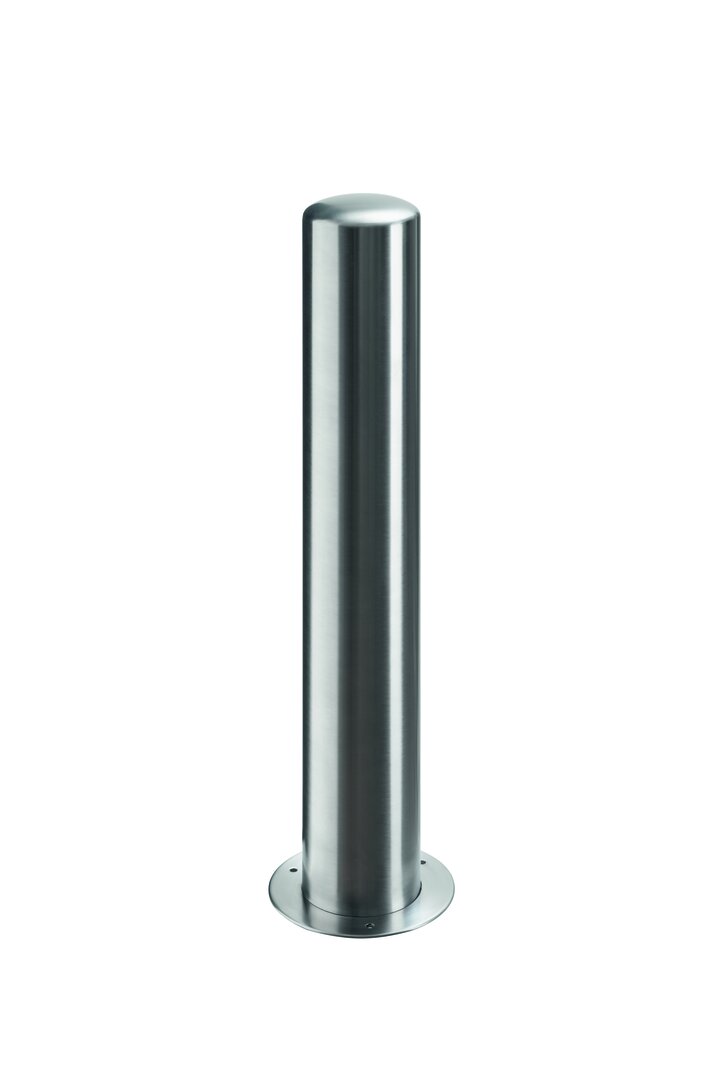

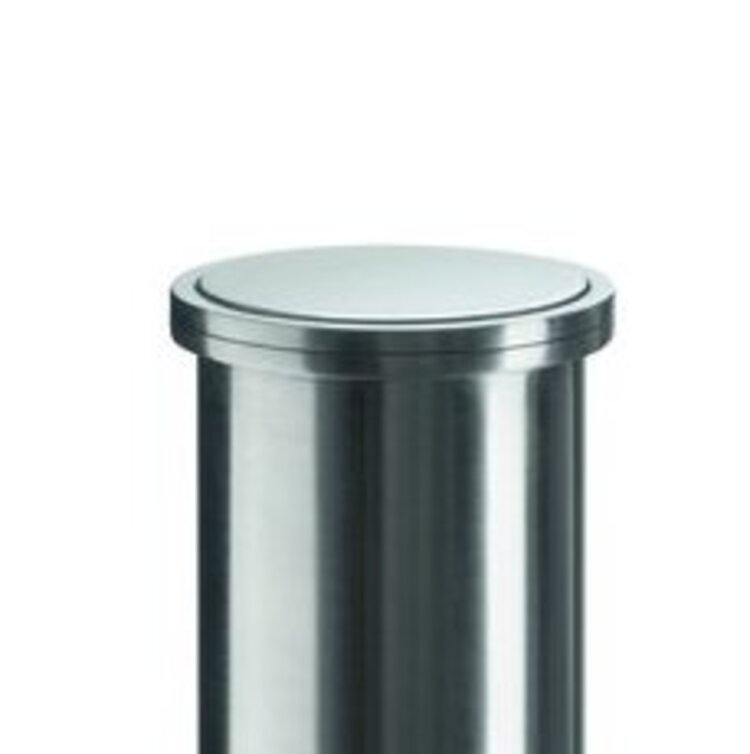

| Mit gewölbtem Deckel | ○ | ○ | ○ |
| Mit breitem Kreisring | ○ | ○ | ○ |

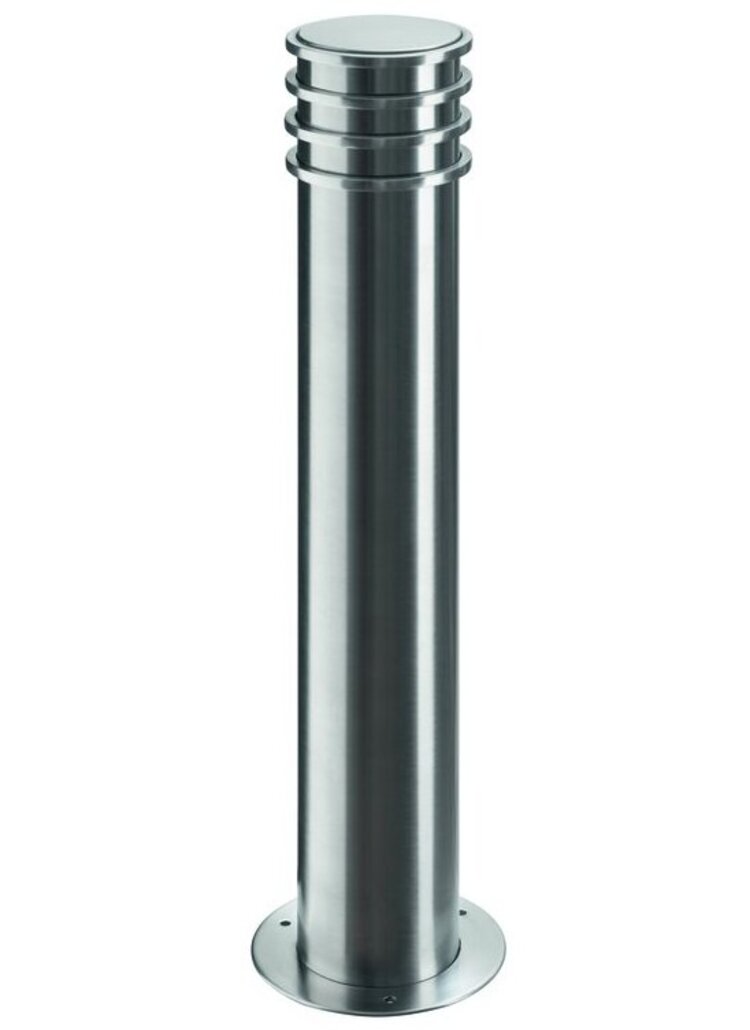

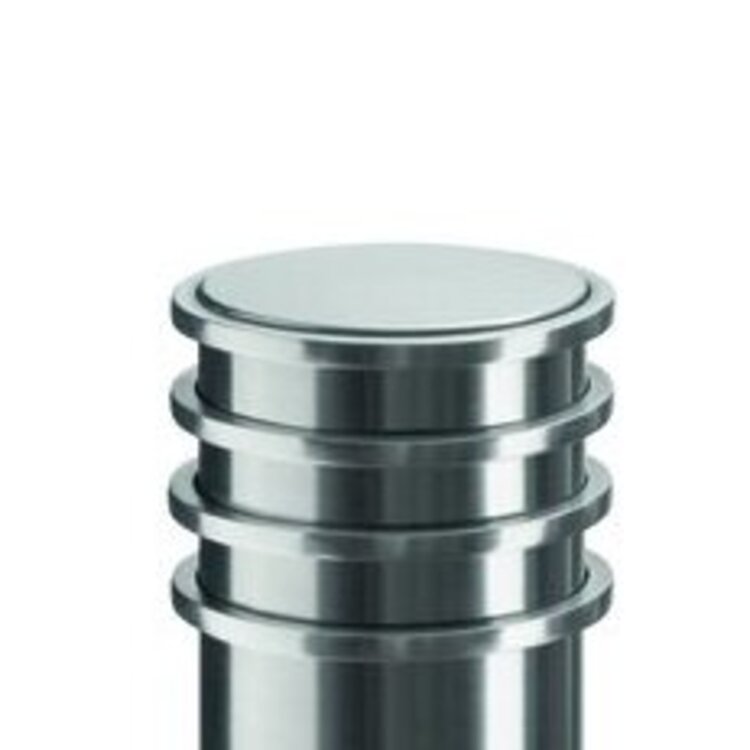

| Mit 4-fach Kreisring | ○ | ○ | ○ |
| Bodenbefestigung zum Einbetonieren, Einbautiefe 150 mm (F 102-900, F 140-900), 250 mm (F 168-900) | ● | ● | ● |
| Zylinderverlängerung in 100 mm Intervallen bis max. 1.200 mm | ○ | ○ | ○ |
| Zylinderverstärkung und verstärkte Bodenbefestigung | ○ | ○ | ○ |

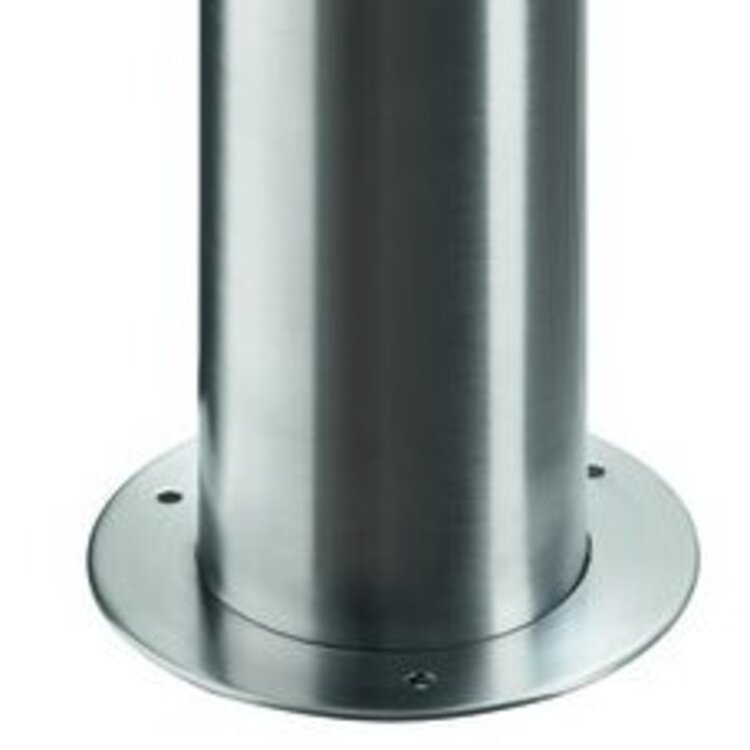

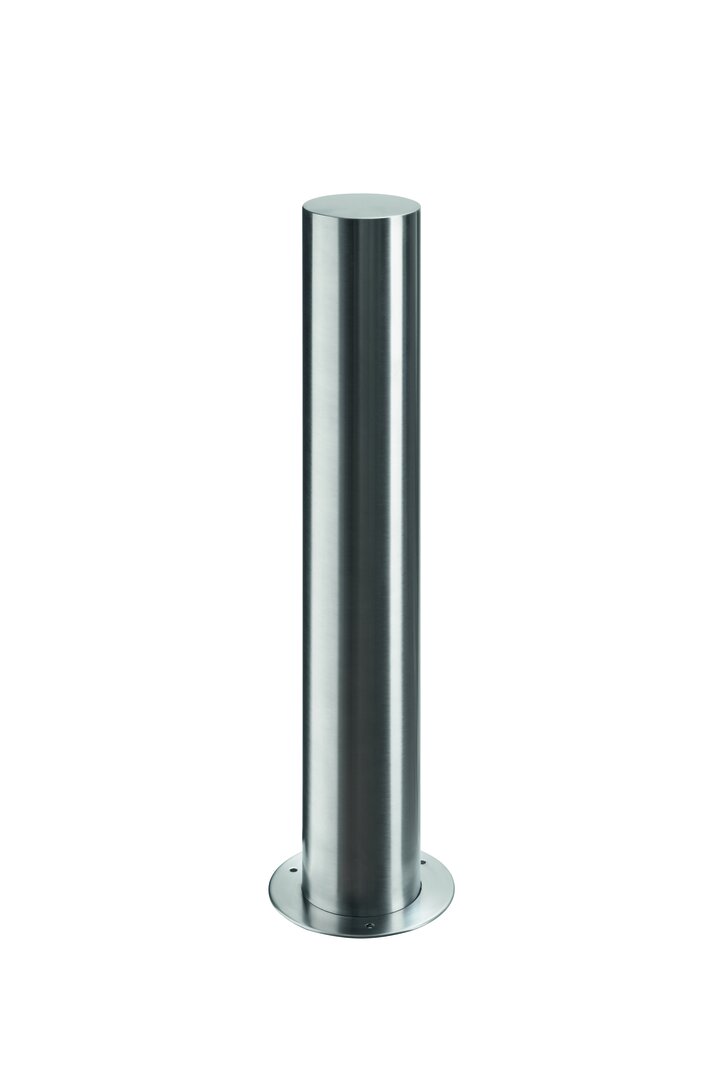

| Schraubflansch zur Befestigung durch Schrauben | ○ | ○ | ○ |
| Aufprallenergie mit Zerstörung (J) | 200.000 | 200.000 | 200.000 |
●= Standardausstattung
○ = optionale Ausstattung
– = nicht erhältlich
1 gelten ausschließlich für Poller mit Zylinderverstärkung und verstärkter Bodenbefestigung

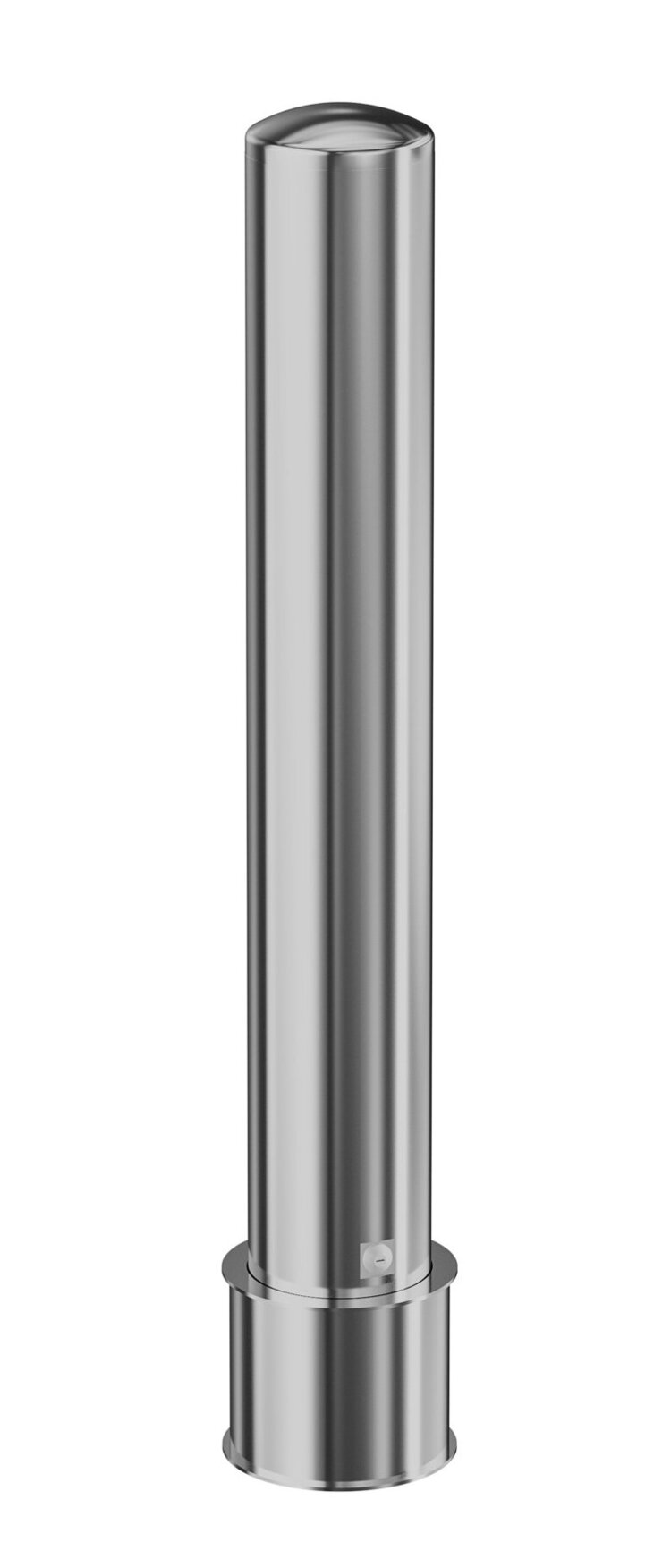

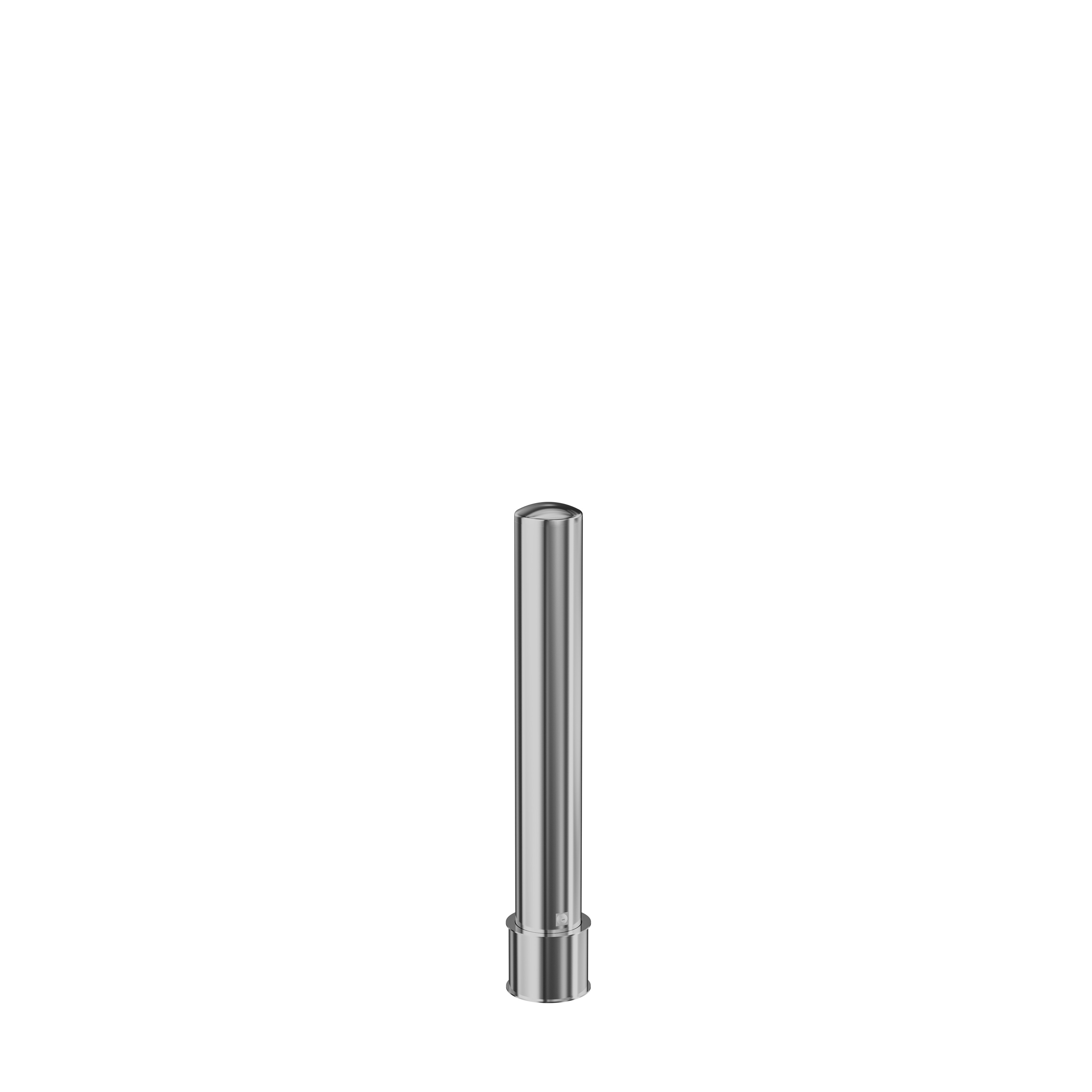

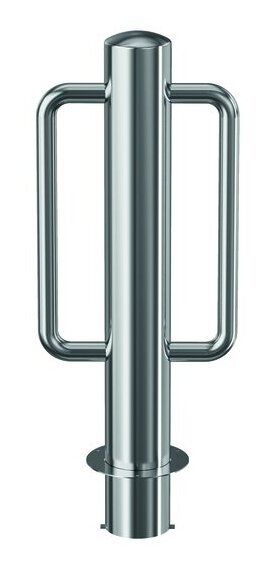

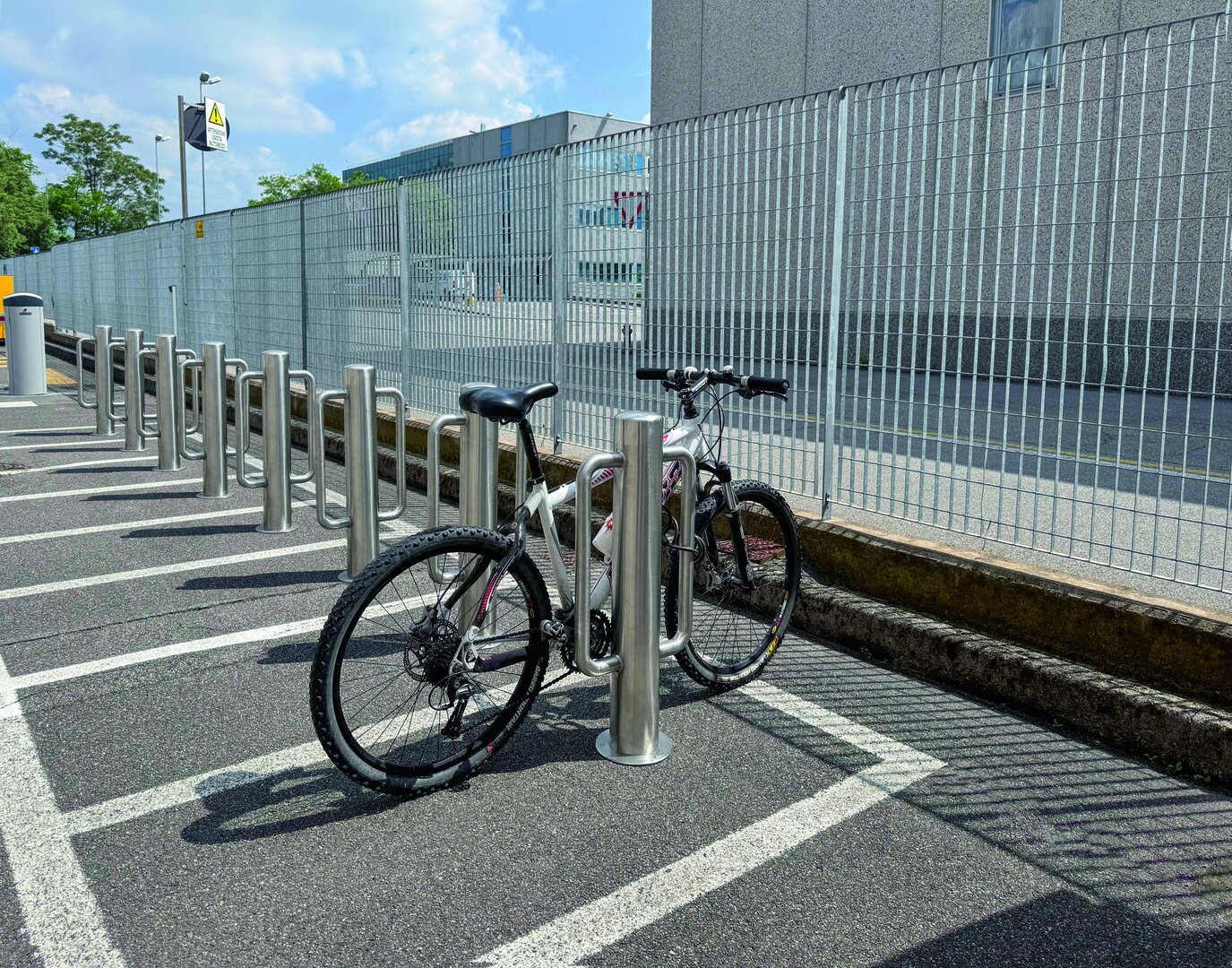

| R 140-900 | F 140-900 LH | |
|---|---|---|
| Durchmesser (mm) | 140 | 140 |
| Höhe (mm) | 900 | 900 |
| Gewicht (kg) | 7 | |
| Stahl, lackiert in Anthrazitgrau | ● | ● |
| Edelstahl gebürstet, V2A (AISI 304) | ● | ● |
| Mit gewölbtem Deckel | ● | ● |
| Mit geradem Deckel | ○ | – |

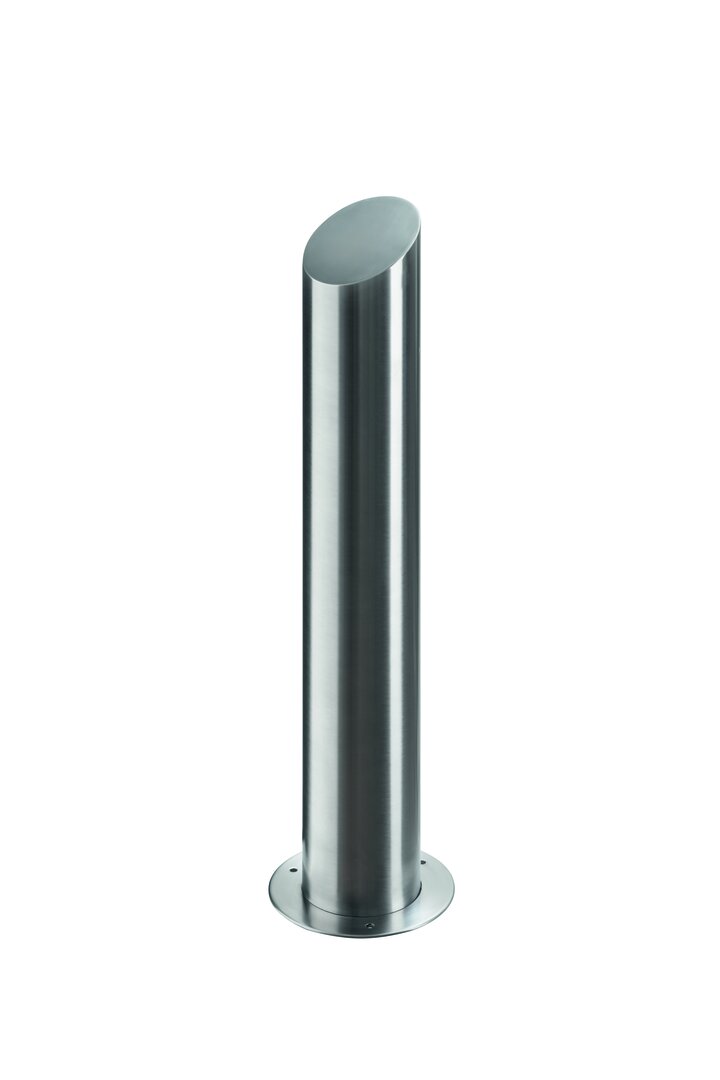

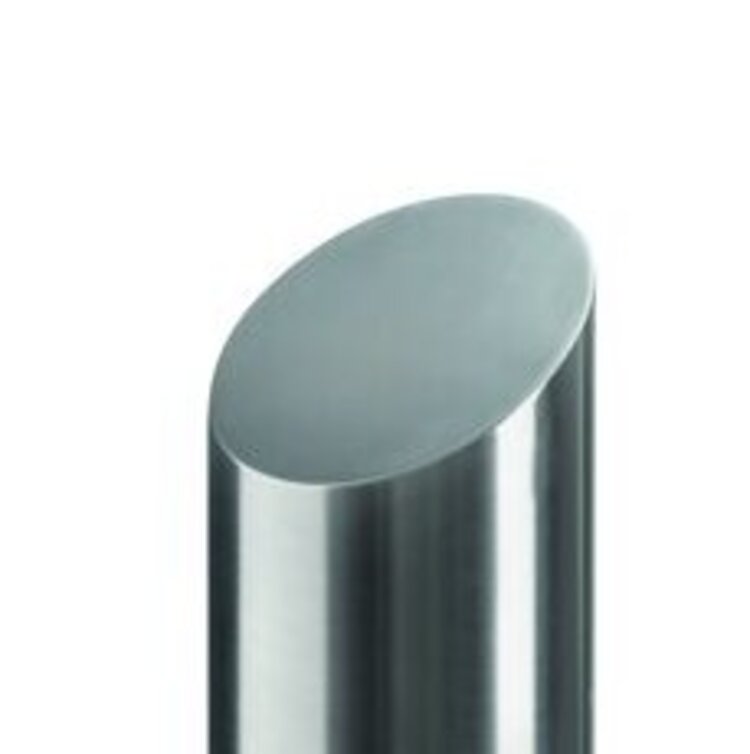

| Mit abgeschrägtem Deckel | ○ | – |
| Nockenschloss | ● | – |
| Bodenbefestigung zum Einbetonieren, Einbautiefe 150 mm (F 140-900) bzw. 200 mm (R 140-900) | ● | ● |
| Zylinderverlängerung in 100 mm Intervallen bis max. 1.200 mm | ○ | ○ |
| Zylinderverstärkung und verstärkte Bodenbefestigung | – | ○ |
| Aufprallenergie mit Zerstörung (J) | – | 200.000 |
●= Standardausstattung 0= optionale Ausstattung – = nicht erhältlich
1 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
1 numerische Berechnung
2 Für Temperaturen unter 0 °C empfehlen wir eine optionale Heizung
Finden Sie jetzt ihre Niederlassung in der Nähe!
Niederlassung findenKontakt
Social-Media
Suchen nach:
