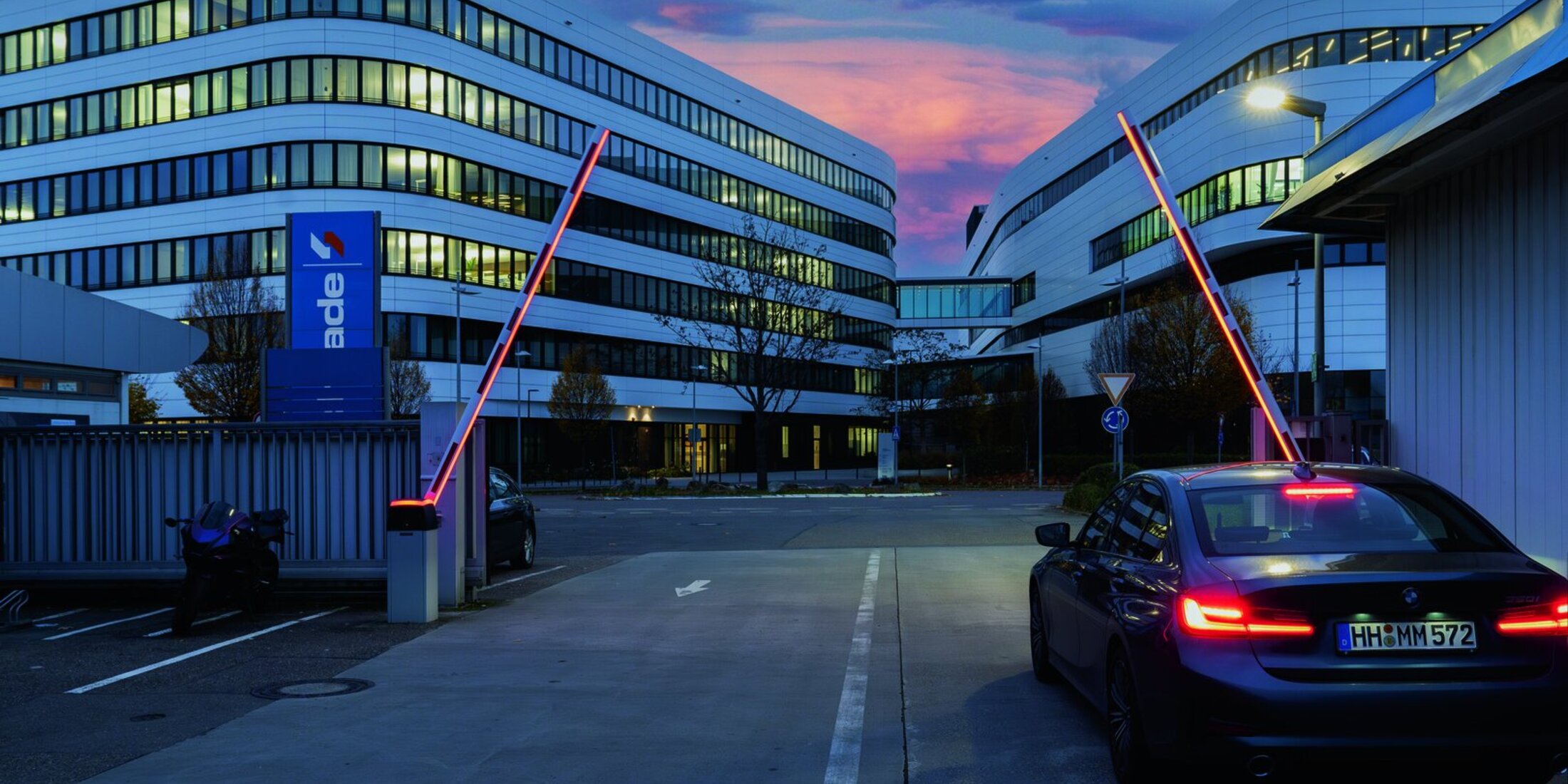

Schrankenanlagen
Schrankenanlagen
Zuverlässig, sicher und vielseitig
Moderne Schrankenanlagen sind die ideale Lösung, wenn es um sichere, komfortable und effiziente Zufahrtskontrolle geht. Ob für Parkplätze, Parkhäuser, Wohnanlagen, Firmengelände oder Industrieareale – sie sorgen dafür, dass nur berechtigte Fahrzeuge Ein- und Ausfahrt erhalten. Dank robuster Bauweise und zuverlässiger Technik eignen sich die Schranken für den Dauerbetrieb auch bei hoher Frequentierung und überzeugen durch ihre lange Lebensdauer.
Neben einem modernen, kompakten Design bieten sie ein hohes Maß an Sicherheit und Flexibilität. Automatische Hinderniserkennung, sanftes Anfahren und Stoppen sowie optionale Zusatzausstattungen wie LED-Beleuchtung, Auflagepfosten oder Absperrgitter erhöhen die Betriebssicherheit zusätzlich. Die Steuerung lässt sich ganz nach Bedarf einrichten – klassisch per Handsender oder Codeeingabe, aber auch komfortabel über Transponder, QR-Code, Kennzeichenerkennung oder Smartphone-App. Damit passen sich die Schrankenanlagen unterschiedlichsten Anforderungen an, vom kleinen Parkplatz bis hin zu großen Industrieanlagen.
Durch ihre modulare Technik sind die Systeme besonders wartungsfreundlich und zukunftssicher. Zubehör und Erweiterungen wie Ampeln, Notstromversorgung oder Cloud-Anbindung machen sie zu einer flexiblen Lösung, die sich jederzeit an veränderte Anforderungen anpassen lässt. Wer auf eine wirtschaftliche, langlebige und moderne Schrankenanlage setzt, profitiert von einer Technik, die Sicherheit und Komfort perfekt verbindet.
SH 30
Die kompakte Schranke für kleine Zufahrten
Die SH 30 Schranke ist die perfekte Lösung für kleine Parkplätze, private Zufahrten und Areale mit geringem Fahrzeugaufkommen. Mit einer Sperrbreite von bis zu drei Metern verbindet sie kompaktes Design mit zuverlässiger Technik und sorgt dafür, dass Ein- und Ausfahrten jederzeit kontrolliert und sicher geregelt werden. Dank ihrer robusten Bauweise und der präzisen Antriebstechnik arbeitet die Schranke zuverlässig im täglichen Einsatz und bietet eine lange Lebensdauer.
Für mehr Sicherheit ist die SH 30 optional mit LED-Beleuchtung, Hinderniserkennung und zusätzlichen Schutzfunktionen erhältlich. Die Bedienung erfolgt bequem per Handsender, Codeeingabe oder moderner Zugangstechnologie wie RFID oder QR-Code. Durch ihre platzsparende Bauform lässt sich die Schranke nahezu überall einsetzen und fügt sich optisch harmonisch in jede Umgebung ein. Damit ist die SH 30 die ideale Wahl, wenn eine kompakte, wirtschaftliche und benutzerfreundliche Schrankenanlage gefragt ist
Modell
Technische Spezifikationen
| Sperrbreite max. | 5.000 mm |
| Öffnungs- / Schließzeit | 3 – 6 Sek. (abhängig von Schrankenbaumlänge und Zubehör) |
| Zyklen pro Tag | bis zu 300 |
| Gesamtzyklen (Lebensdauer) | bis zu 500.000 |
| Motor mit Steuerung | 24 V DC |
| Temperaturbereich | –25 °C bis +50 °C |
| Ausführung | Schrankenbaumanschlag rechts |
| Maße Schrankengehäuse (Breite × Höhe × Tiefe) | 290 × 950 × 330 mm |
Standardausstattung

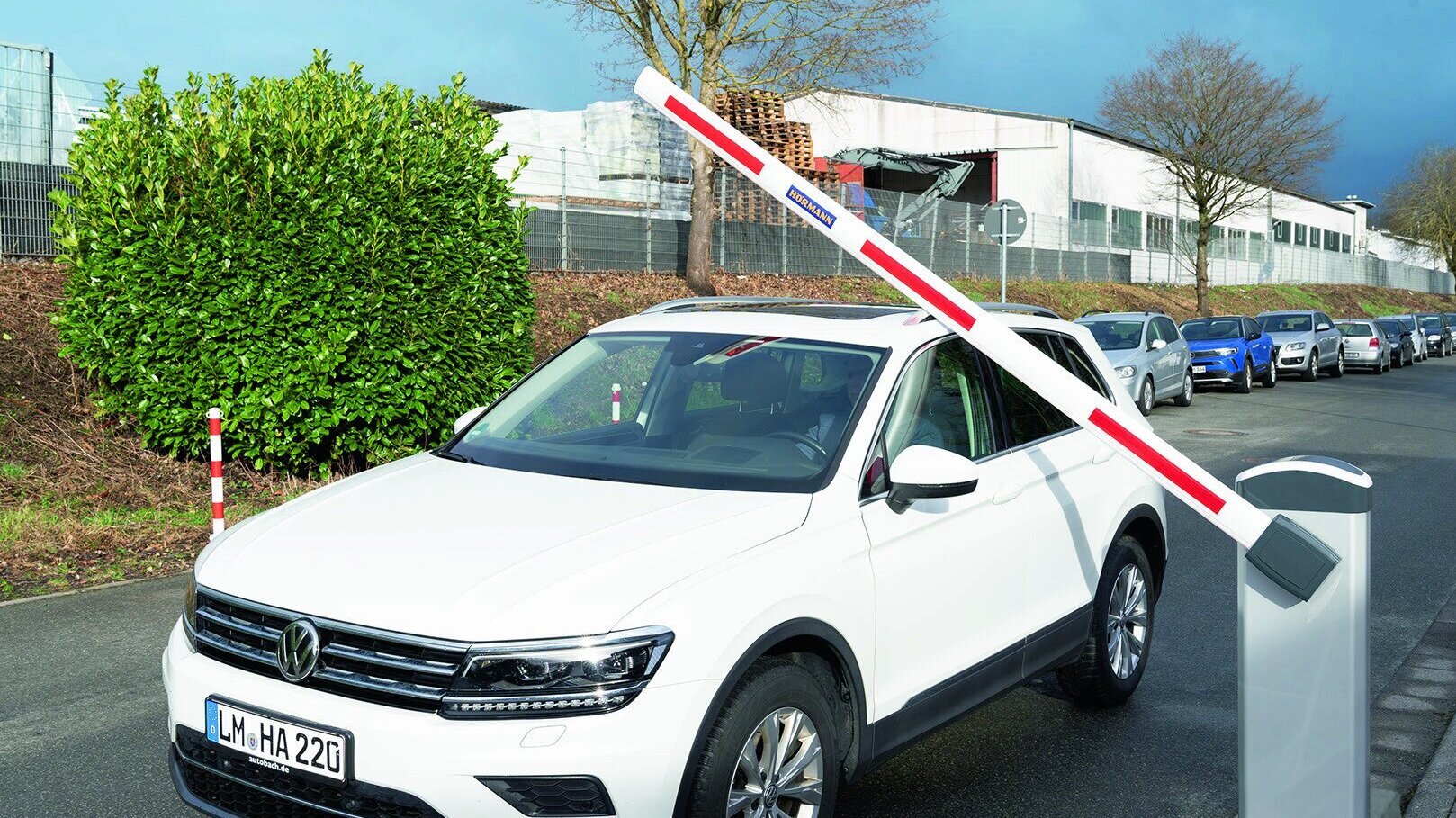

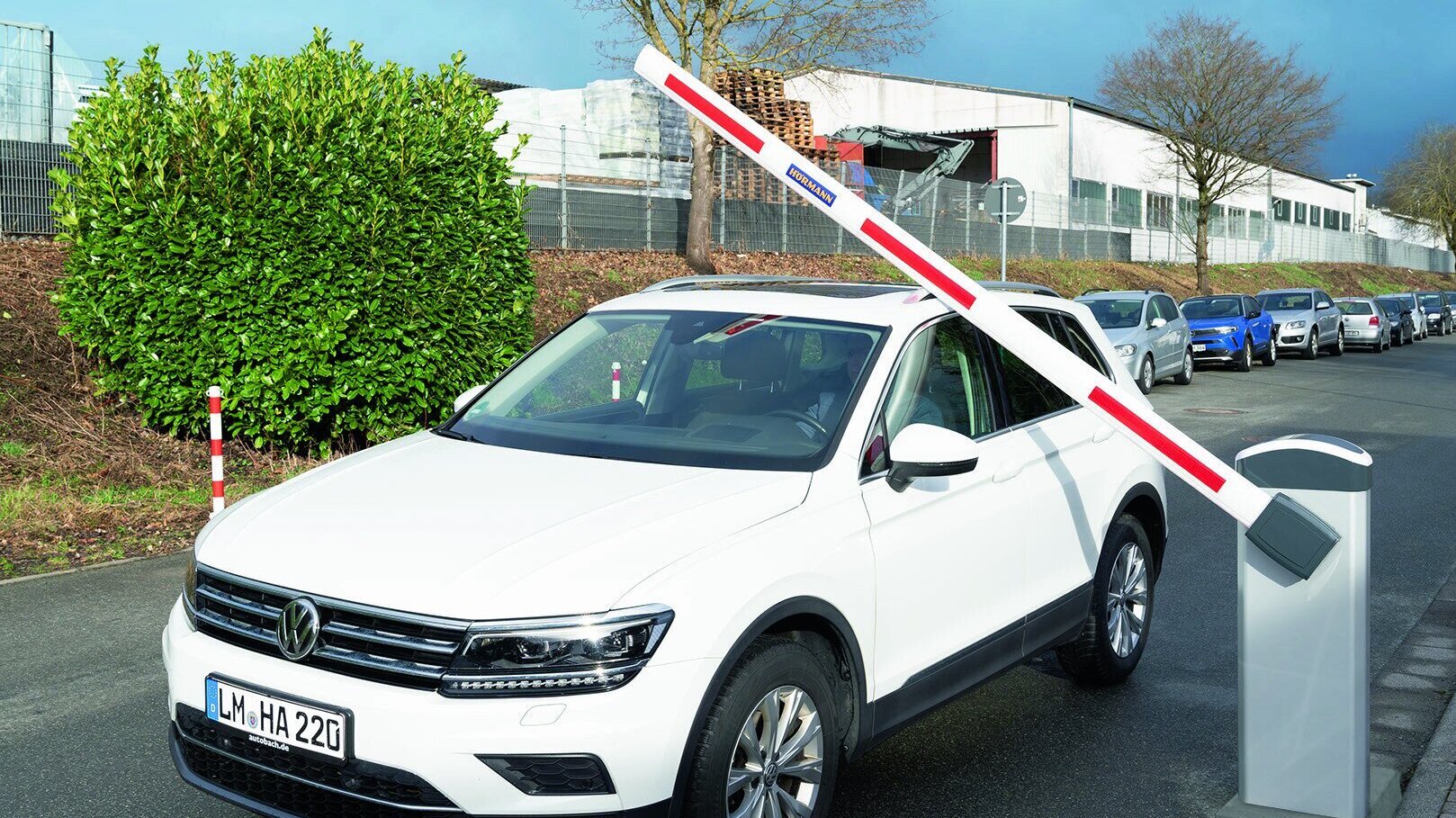

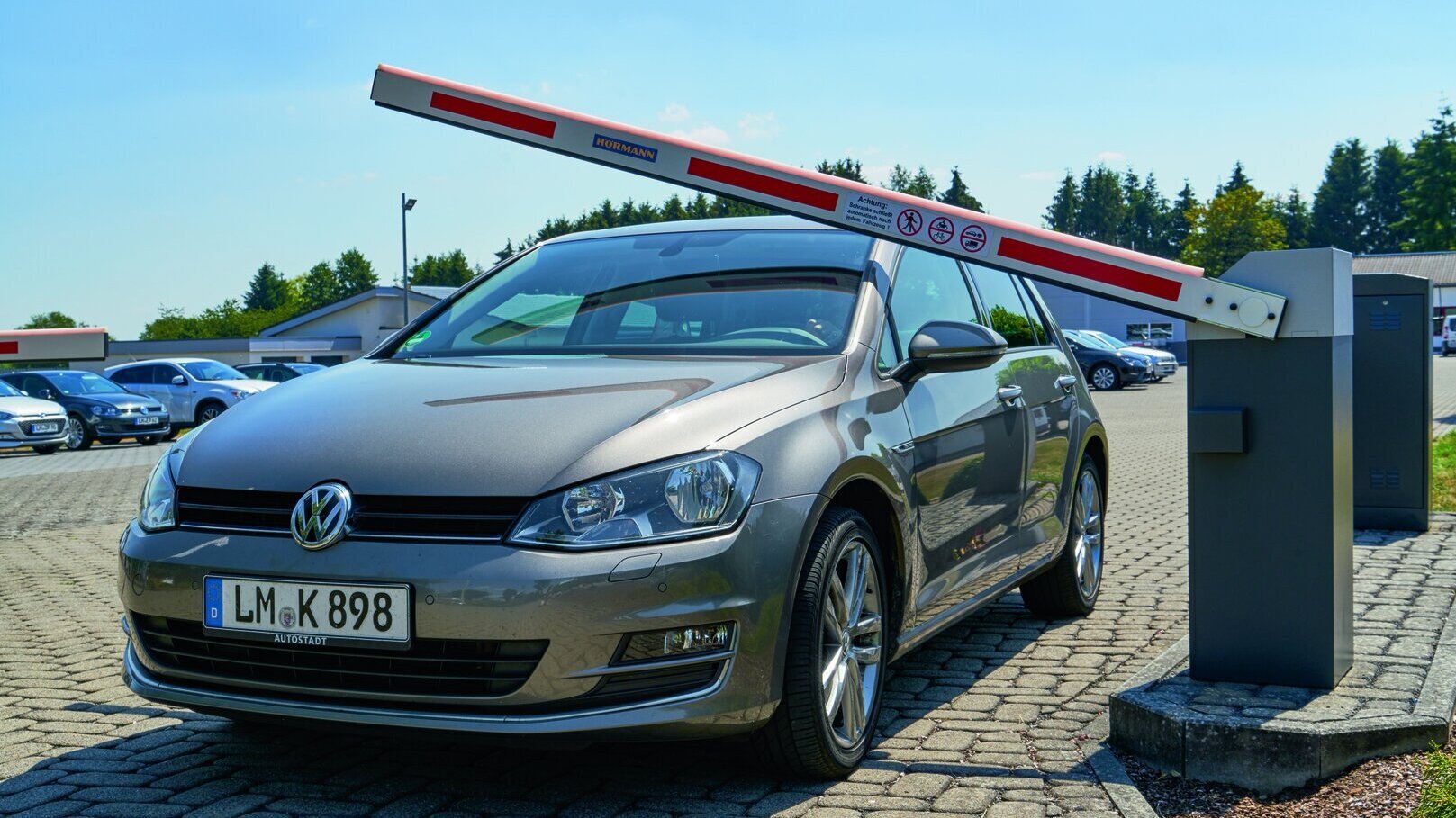

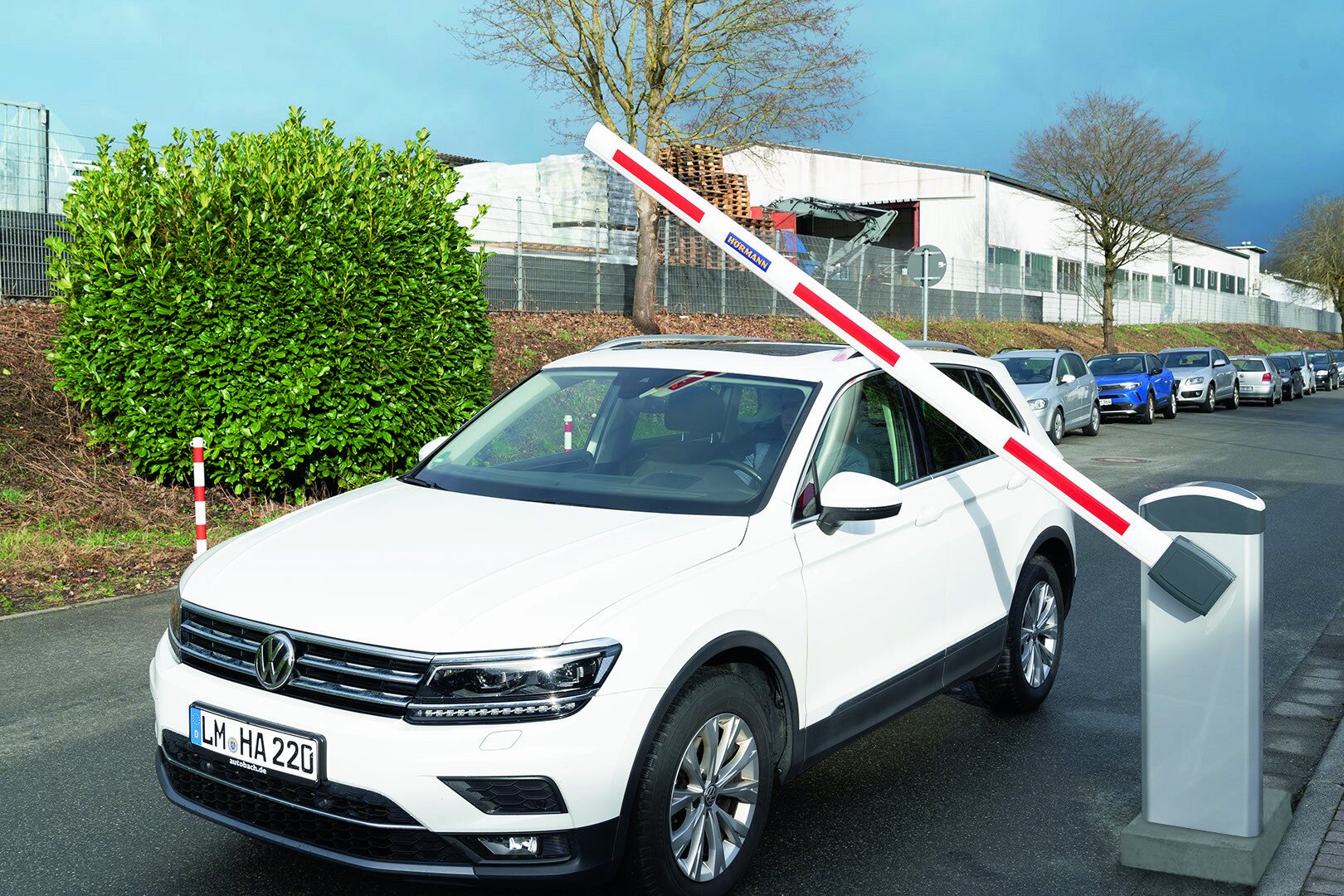

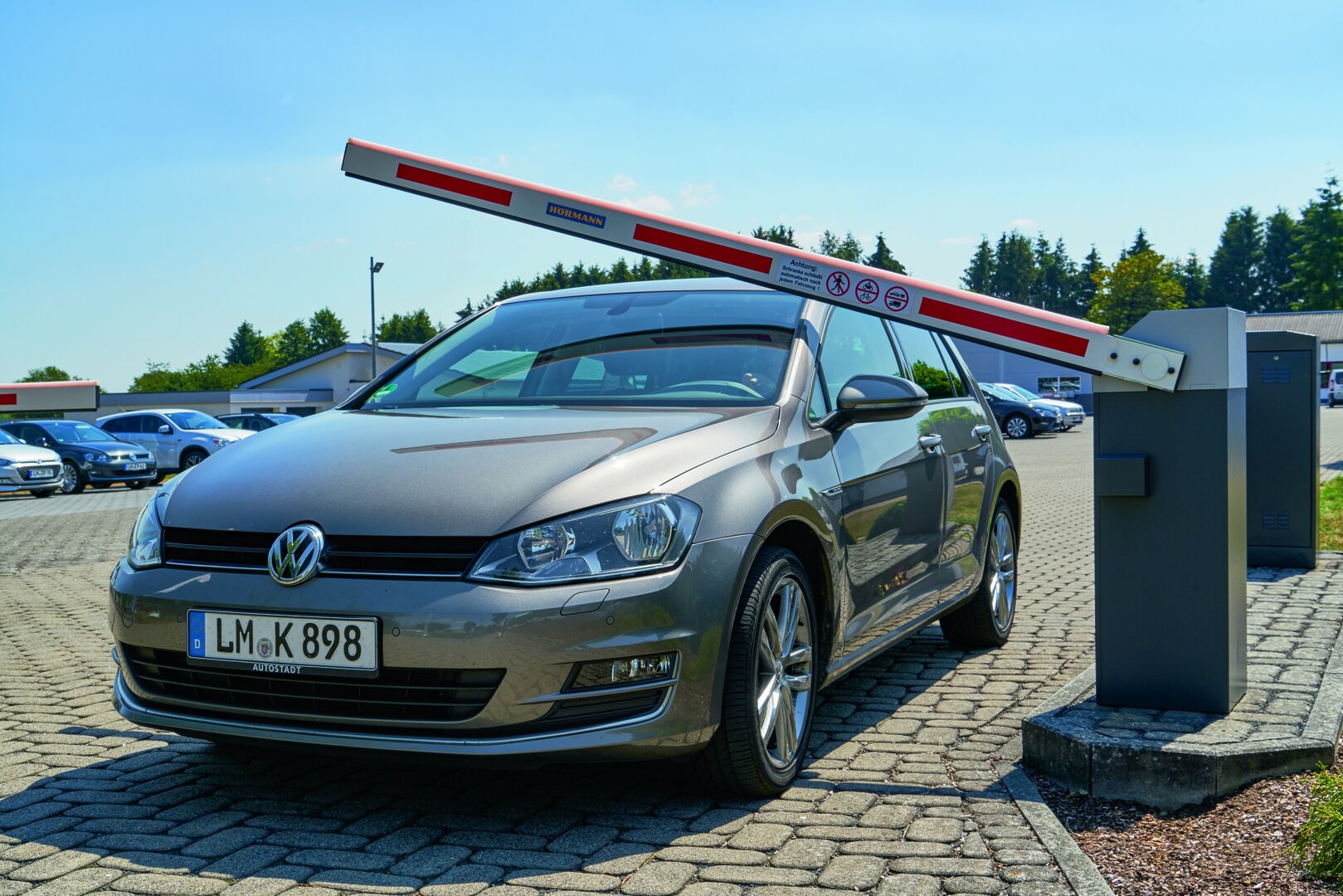

Kraftbegrenzung
Die elektronische Kraftbegrenzung stoppt den Schrankenbaum beim Auftreffen auf ein Hindernis. Fahrzeuge und Personen werden dadurch normgerecht nach DIN EN 12453 geschützt.

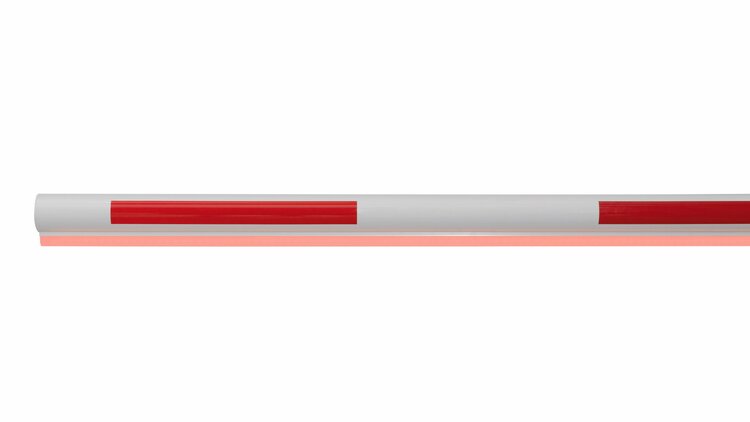

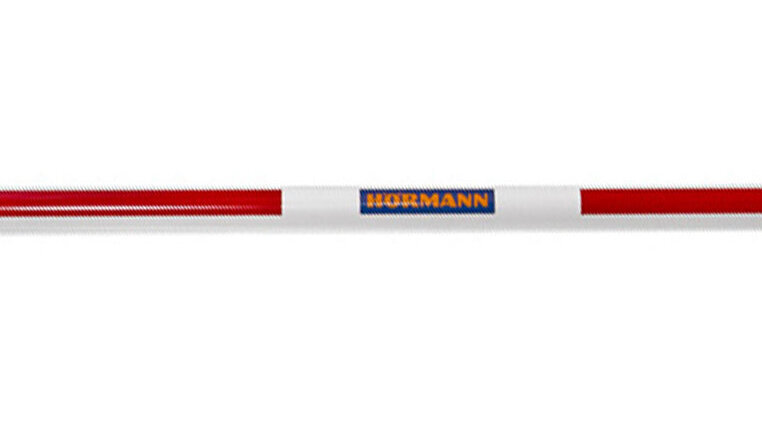

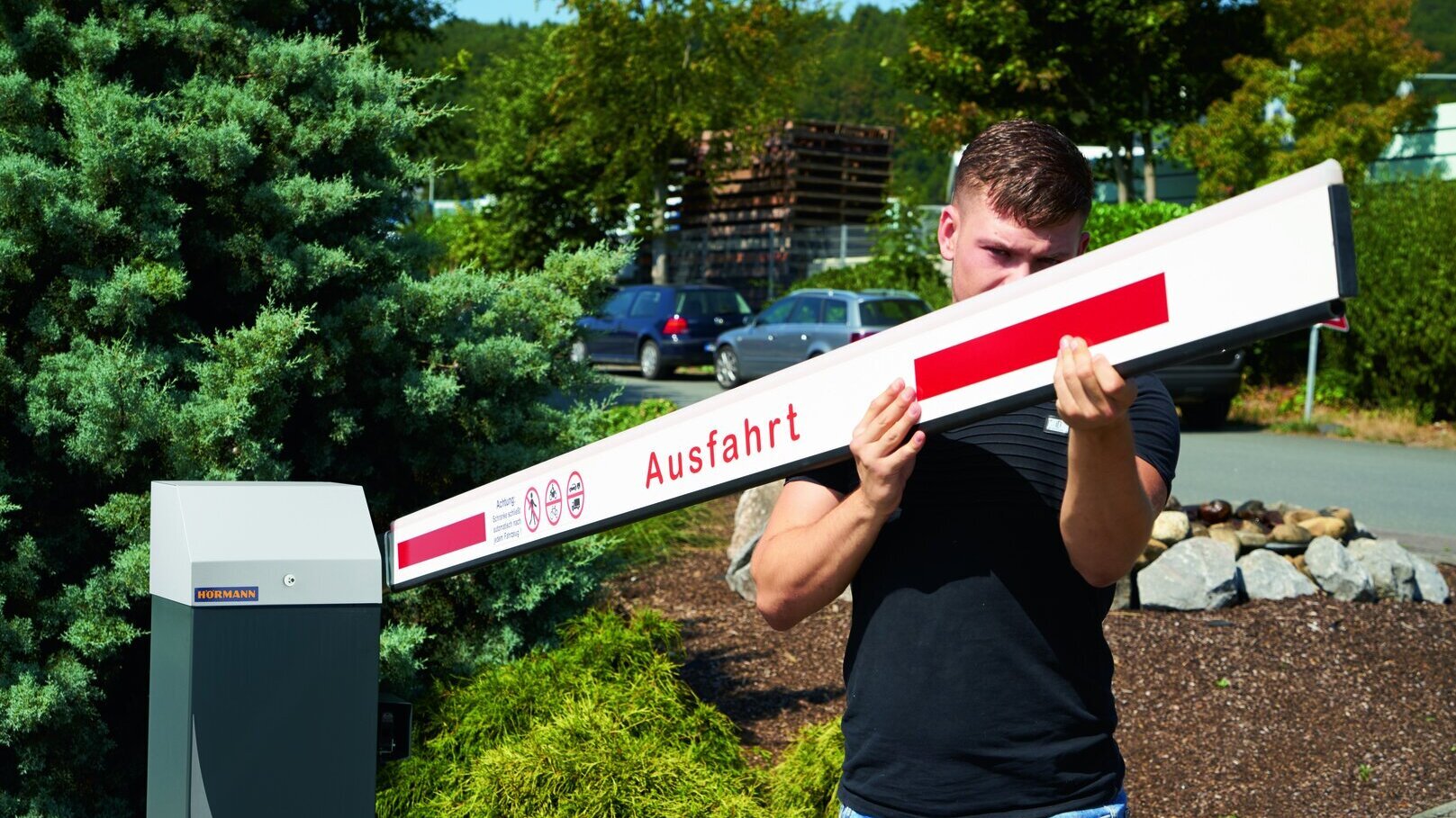

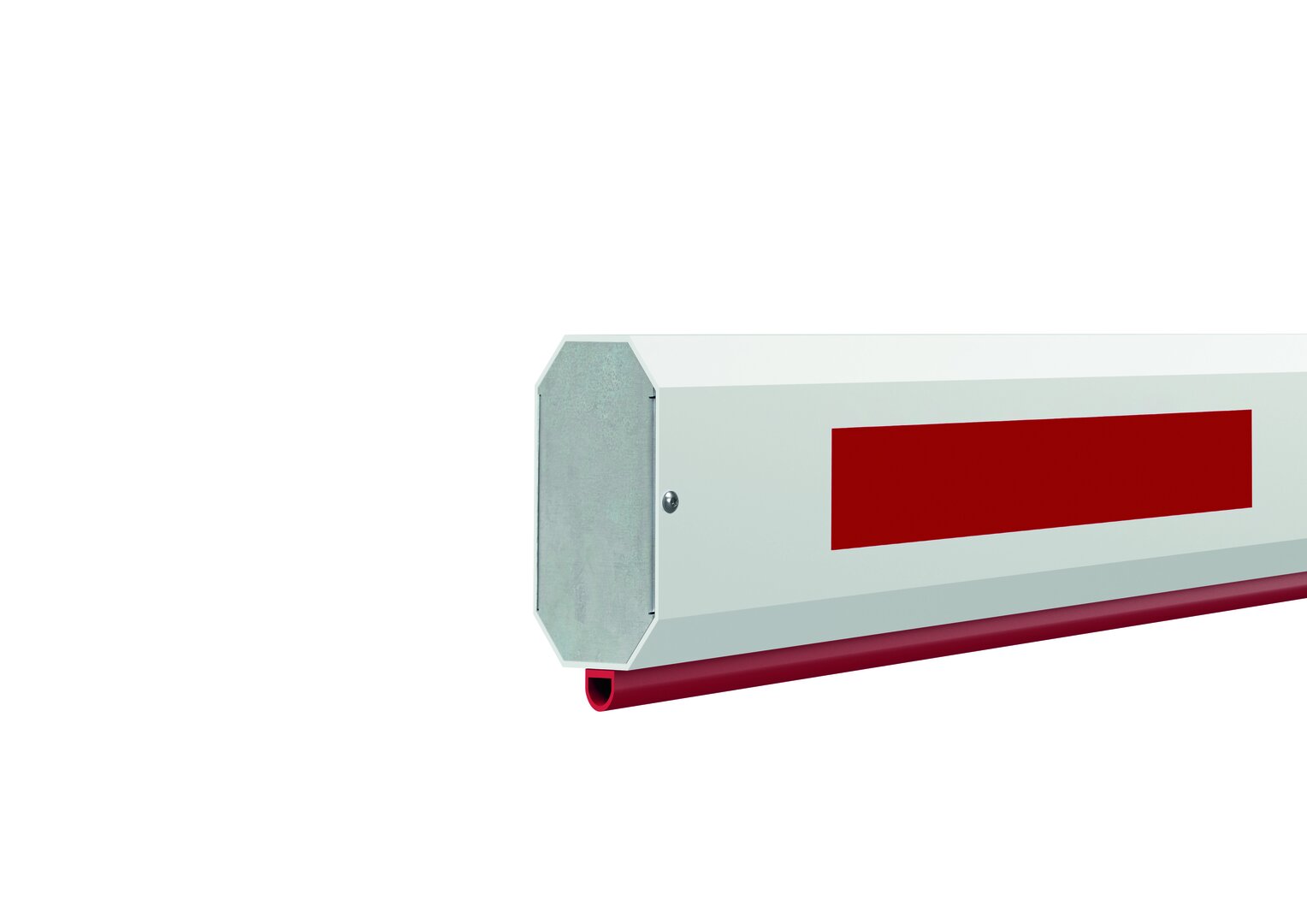

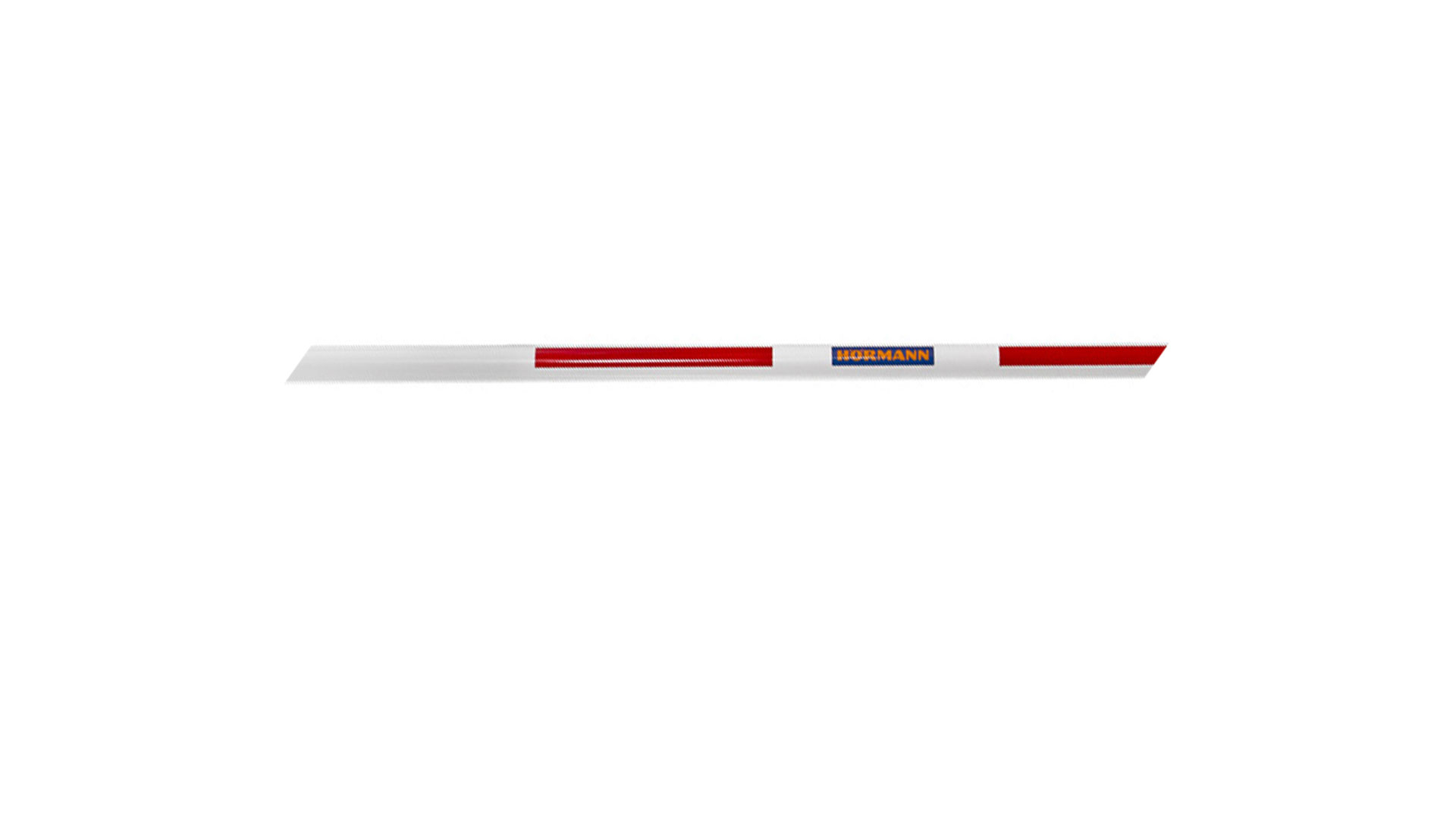

Schrankenbaum
Der Schrankenbaum der SH 30 verdankt seine Langlebigkeit dem durchdachten Profil und der Verwendung des Werkstoffs Aluminium. Dies ermöglicht höchste Stabilität bei gleichzeitig geringem Gewicht.

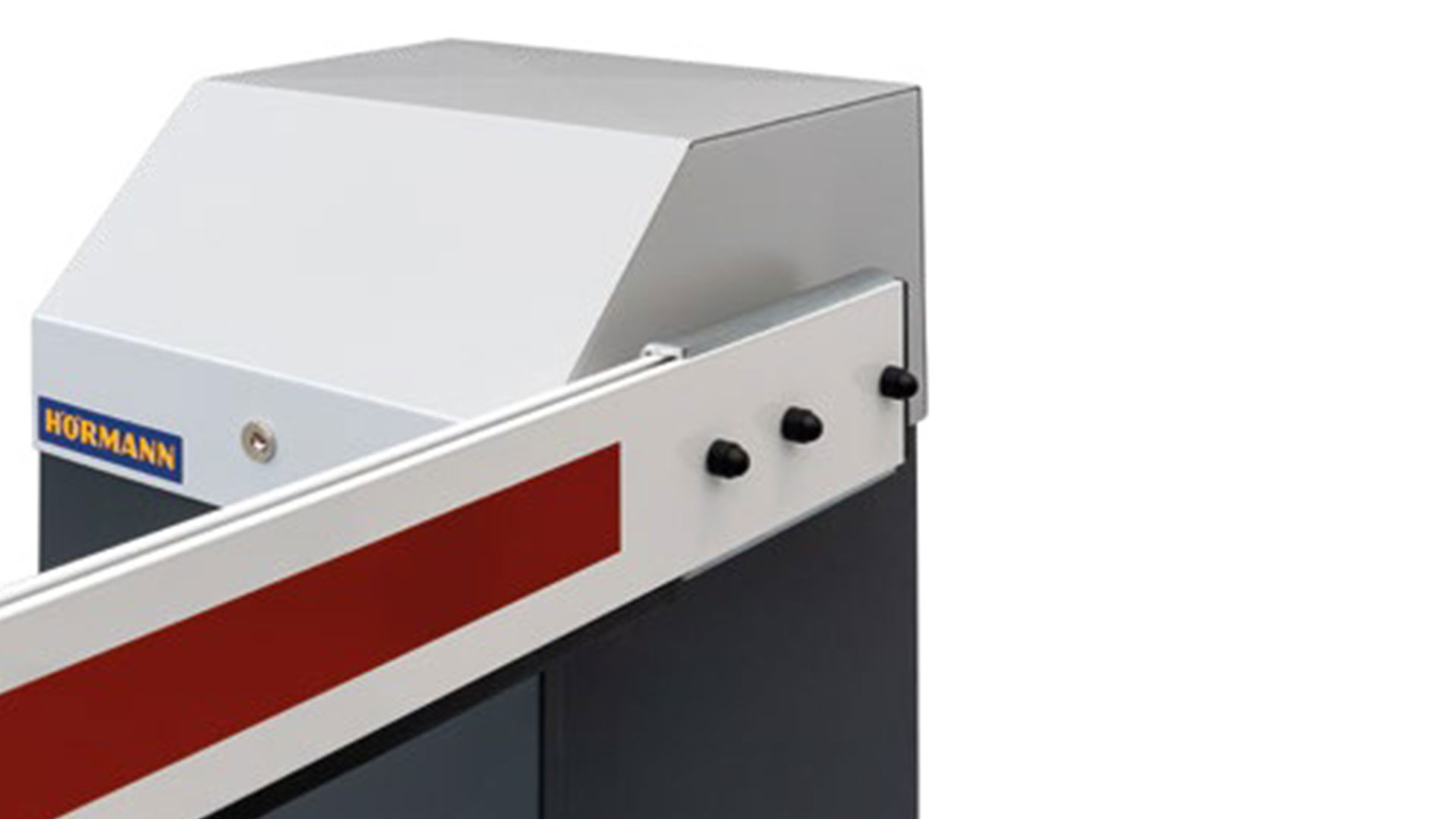

Schrankenhaube
Die Schrankenhaube der SH 30 aus Stahl wird serienmäßig in RAL 7016 Anthrazitgrau geliefert.

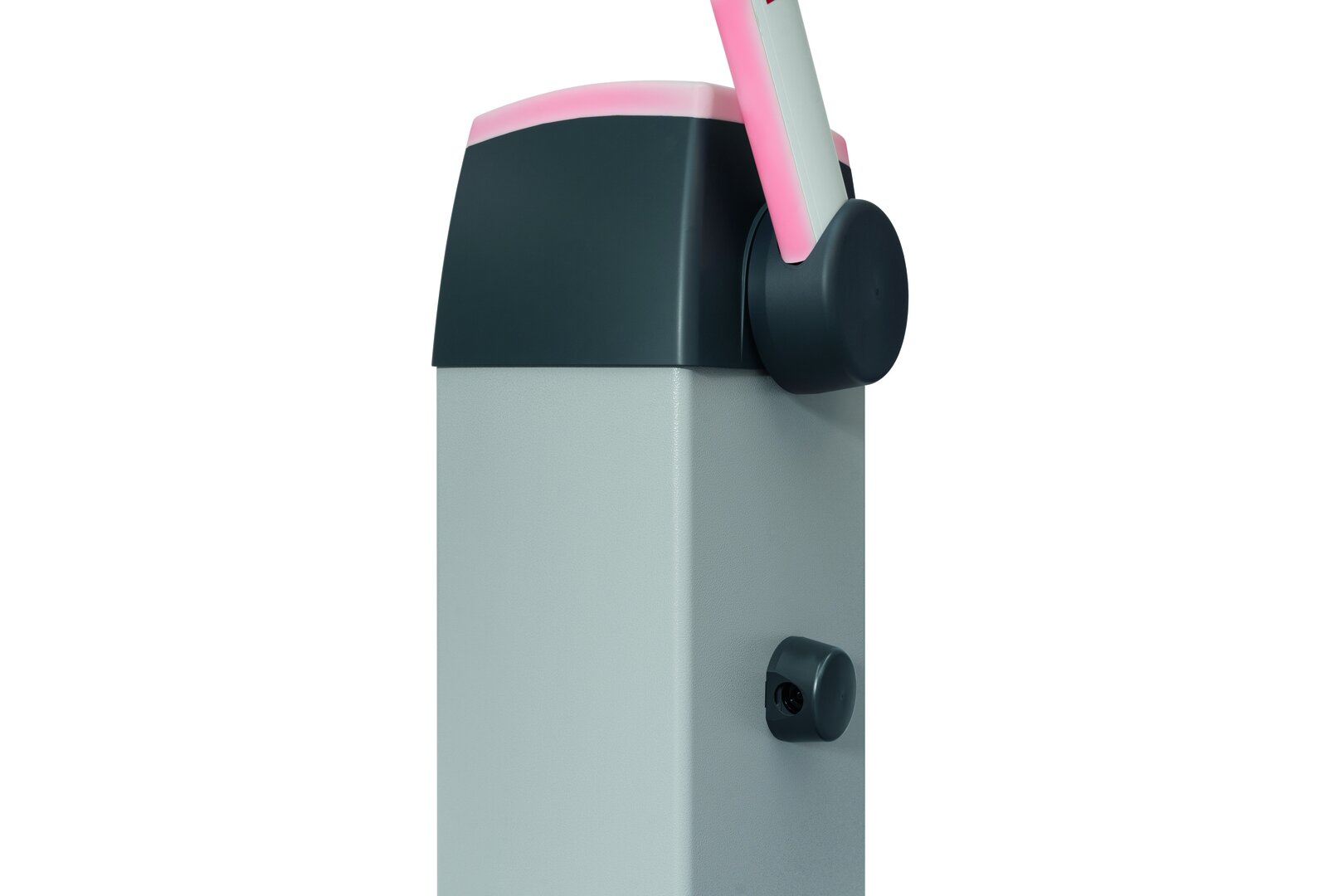

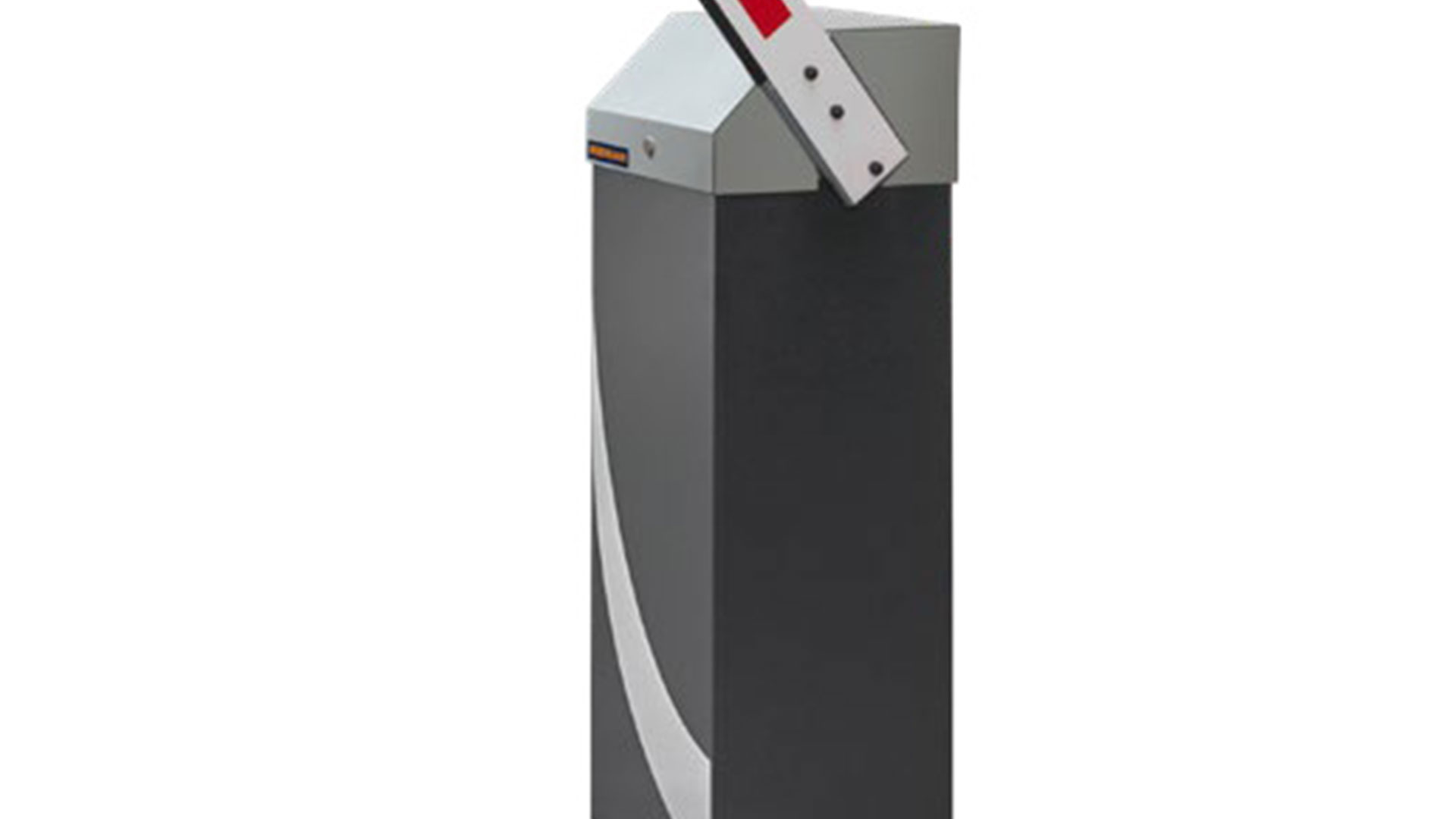

Schrankengehäuse
Die SH 30 erhalten Sie mit einem Stahlgehäuse in RAL 7016 Anthrazitgrau.
Steuerung (ohne Abb.)
Die integrierte Steuerung der SH 30 verfügt über eine 7-Segment-Anzeige zur Statusanzeige und Bedientasten für die Menüauswahl.

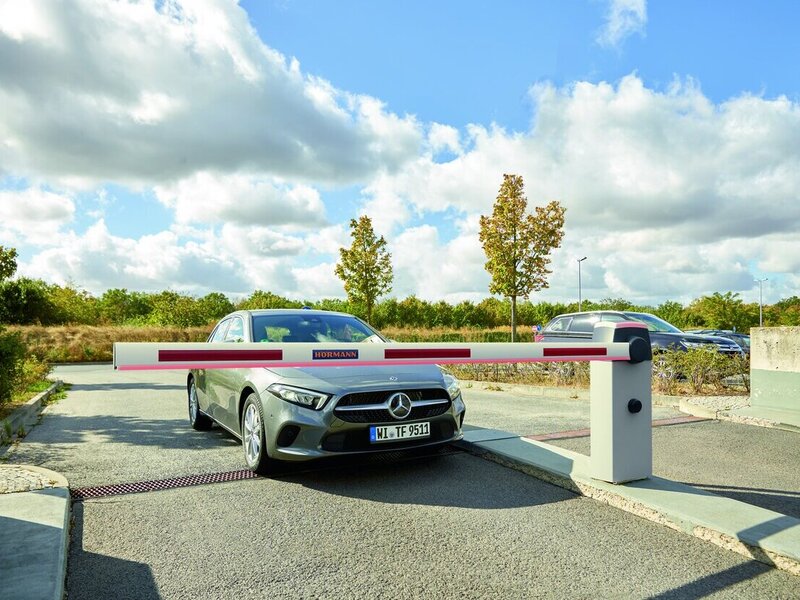

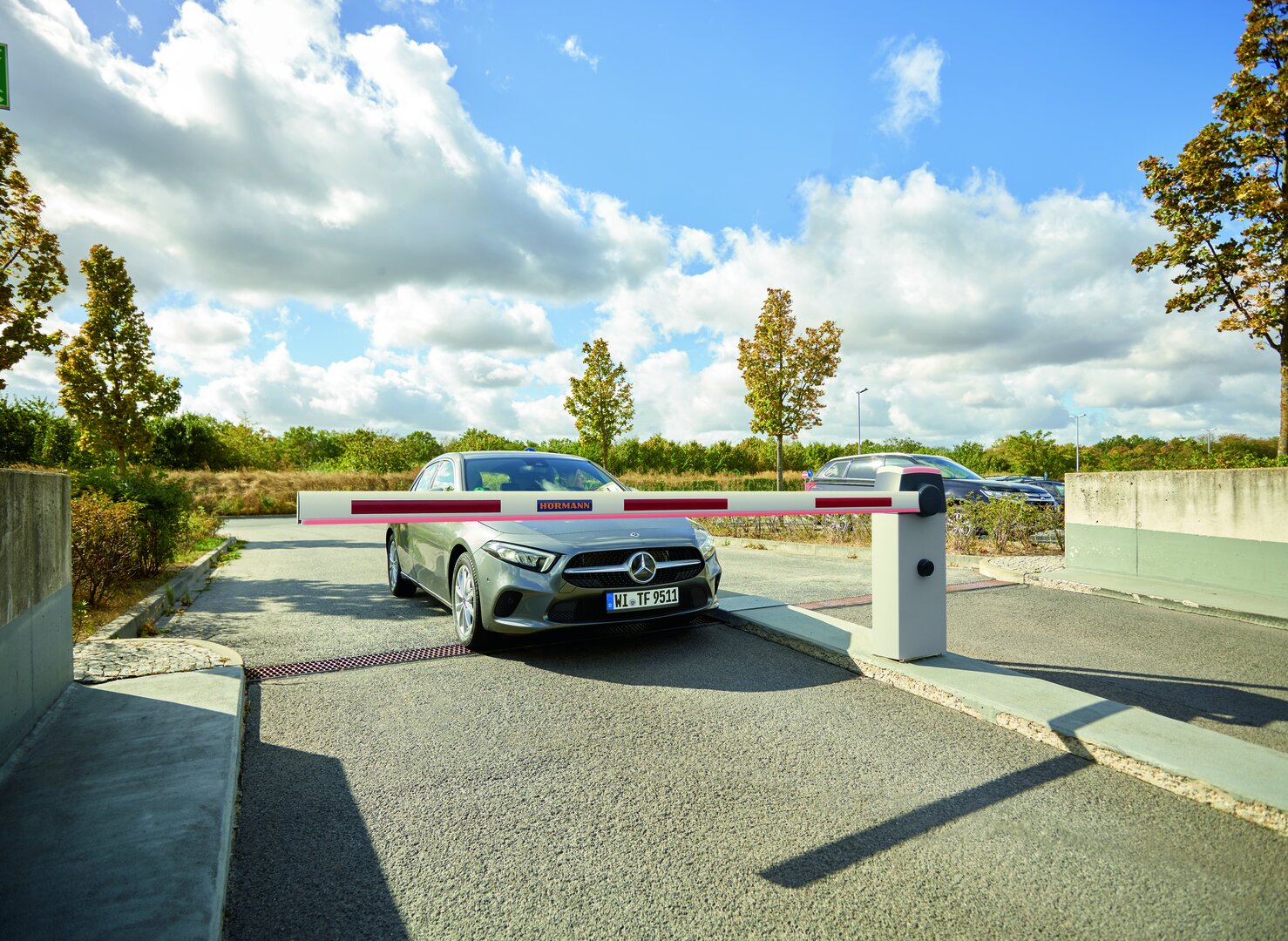

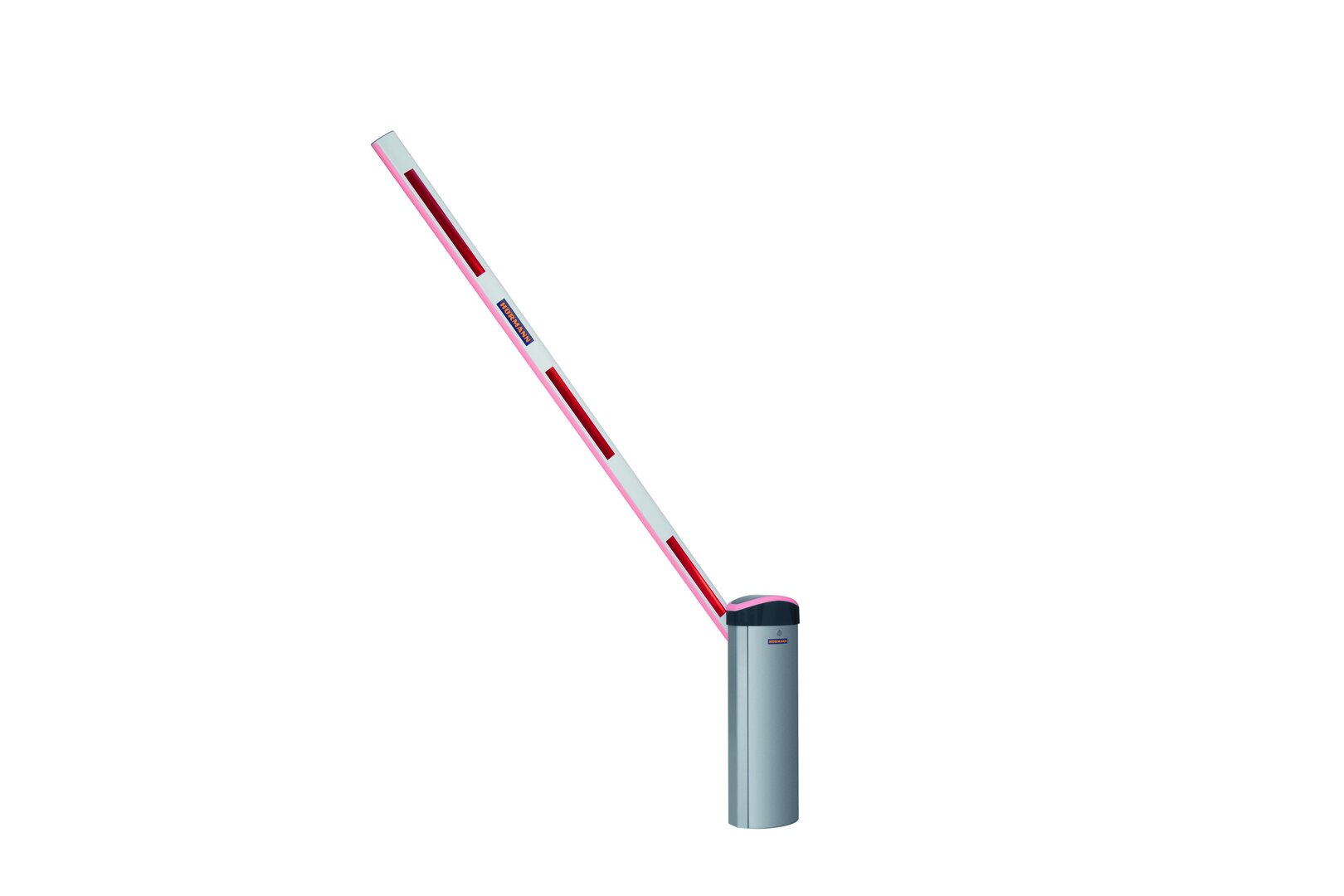

SH 50
Die Schranke für Wohnanlagen und kleinere Firmenparkplätze
Die SH 50 Schrankenanlage ist die ideale Lösung für Wohnanlagen, Garagenhöfe und kleinere Firmenparkplätze, bei denen Zuverlässigkeit und Komfort gleichermaßen gefragt sind. Mit einer Sperrbreite von bis zu fünf Metern und bis zu 500 Zyklen pro Tag ist sie bestens für regelmäßige Nutzung geeignet und sorgt für eine sichere und reibungslose Zufahrtskontrolle.
Besonders praktisch: Die SH 50 kann mit LED-Lichtstreifen und integrierter Haubenbeleuchtung ausgestattet werden, die den Schrankenstatus sichtbar anzeigen und so zusätzliche Sicherheit schaffen. Dank der robusten Aluminiumkonstruktion ist der
Schrankenbaum langlebig und widerstandsfähig gegenüber Belastungen im täglichen Betrieb.
Für den Bedienkomfort stehen verschiedene Steuerungsoptionen zur Verfügung – von Handsendern über Codetaster bis hin zu modernen Lösungen wie RFID-Transponder oder Kennzeichenerkennung. Damit kombiniert die SH 50 moderne Technik, ansprechendes Design und hohe Betriebssicherheit zu einer Schrankenanlage, die sich perfekt in Wohnumgebungen und kleinere Gewerbeflächen einfügt.
Modell
Technische Spezifikationen
| Sperrbreite max. | 5.010 mm |
| Öffnungs- / Schließzeit | 3 – 6 Sek. (abhängig von Schrankenbaumlänge und Zubehör) |
| Zyklen pro Tag | bis zu 500 |
| Gesamtzyklen (Lebensdauer) | bis zu 1.000.000 |
| Motor mit Steuerung | 24 V DC |
| Temperaturbereich | –25 °C bis +50 °C |
| Ausführung | Schrankenbaumanschlag links / rechts |
| Maße Schrankengehäuse (Breite × Höhe × Tiefe) | 220 × 1.170 × 390 mm |
Standardausstattung
Kraftbegrenzung
Die elektronische Kraftbegrenzung stoppt den Schrankenbaum beim Auftreffen auf ein Hindernis. Fahrzeuge und Personen werden dadurch normgerecht nach DIN EN 12453 geschützt.

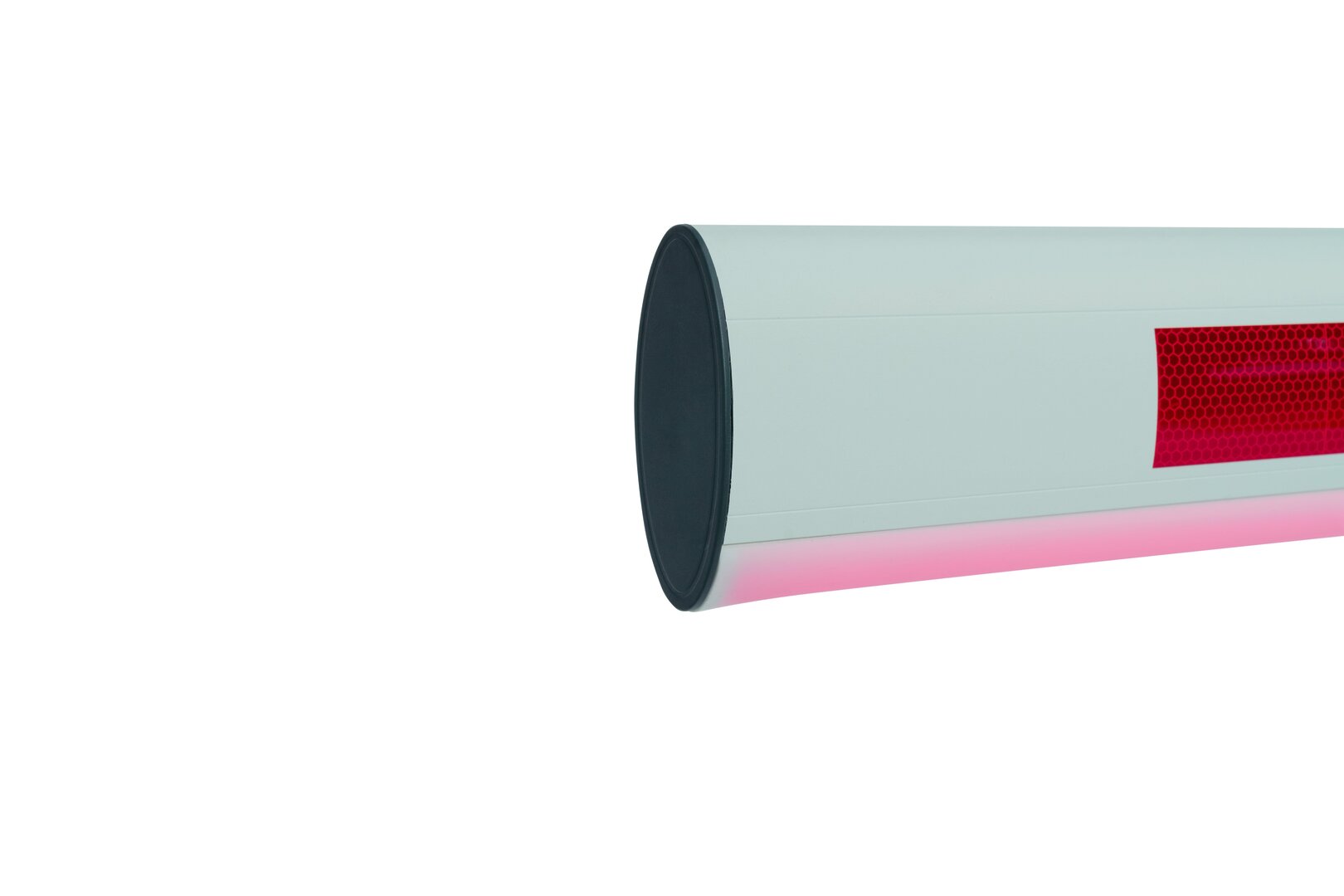

Schrankenbaum
Der Schrankenbaum der SH 50 verdankt seine Langlebigkeit dem durchdachten Profil und der Verwendung des Werkstoffs Aluminium. Dies ermöglicht höchste Stabilität bei gleichzeitig geringem Gewicht.
Schrankenhaube
Die Schrankenhaube der SH 50 aus pulverbeschichtetem Aluminium-Druckguss wird serienmäßig in RAL 7016 Anthrazitgrau geliefert. Die Haube der SH 50 verfügt zudem serienmäßig über eine Haubenbeleuchtung.

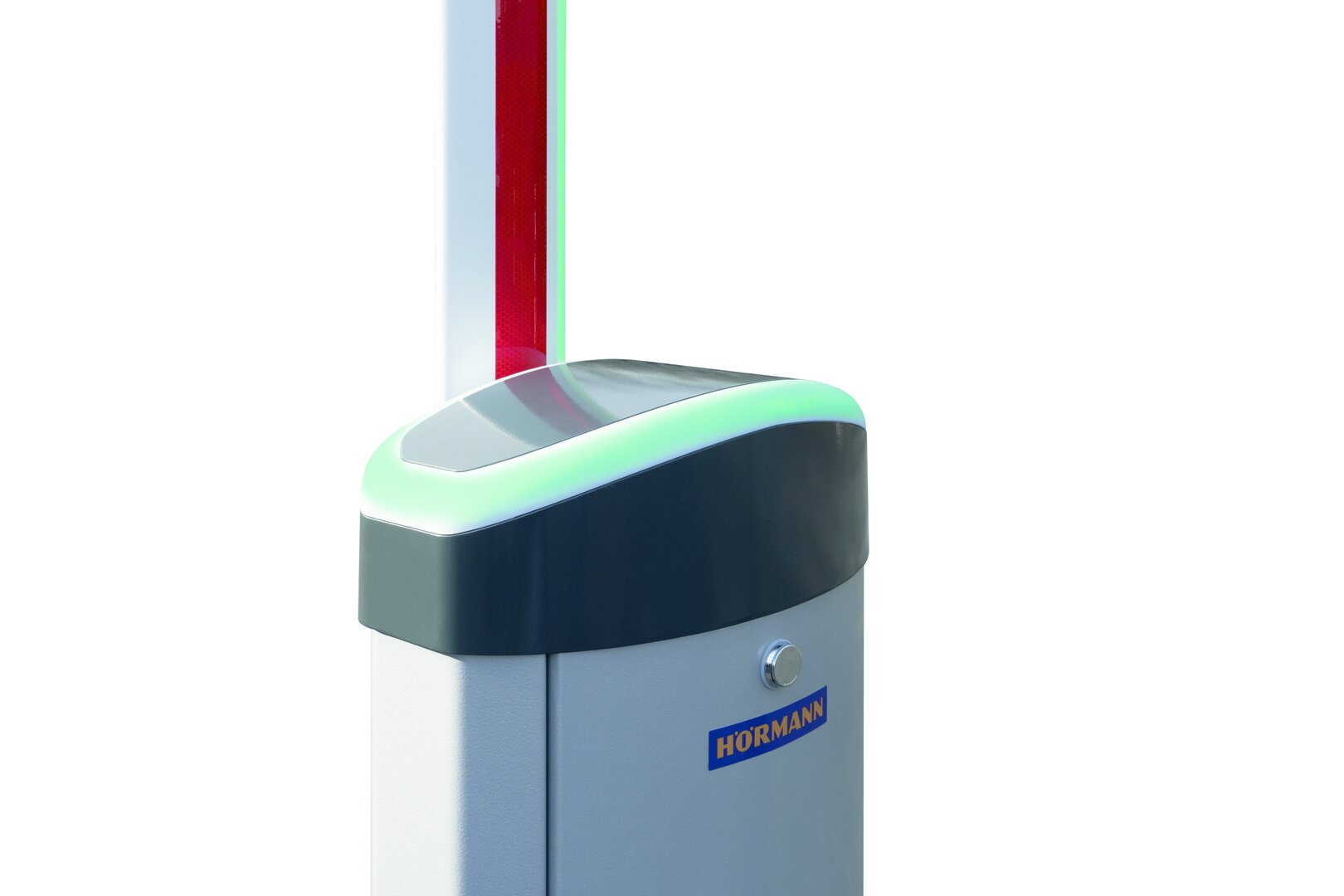

Schrankengehäuse
Das Gehäuse der SH 50 erhalten Sie in pulverbeschichtetem Stahl in RAL 9006 Weißaluminium.

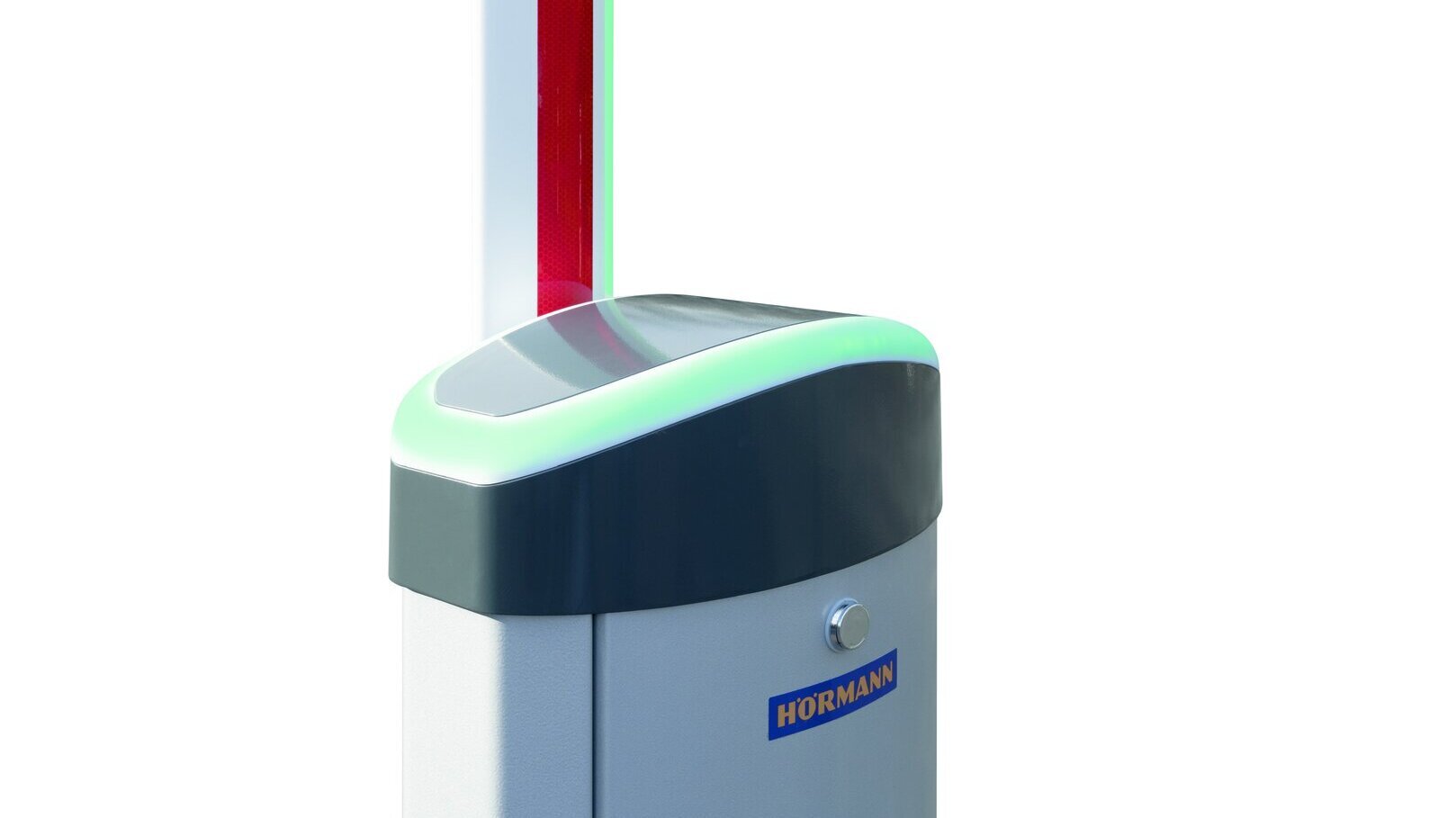

Signalleuchte Schrankenhaube
Die in der Haube integrierte LED-Beleuchtung dient der optischen Signalisierung des Schrankenstatus. (grün: geöffnet, rot: geschlossen). NEU. Die Haubenbeleuchtung ist serienmäßig als Vorwarnleuchte (orange) einsetzbar.
Steuerung (ohne Abb.)
Die integrierte Steuerung der SH 50 verfügt über eine 7-Segment-Anzeige zur Statusanzeige und Bedientasten für die Menüauswahl.
Serviceschalter für Service und Wartung (ohne Abb.)
Bei geöffnetem Gehäuse der SH 50 verhindert der Serviceschalter die Bewegung mechanischer Komponenten.

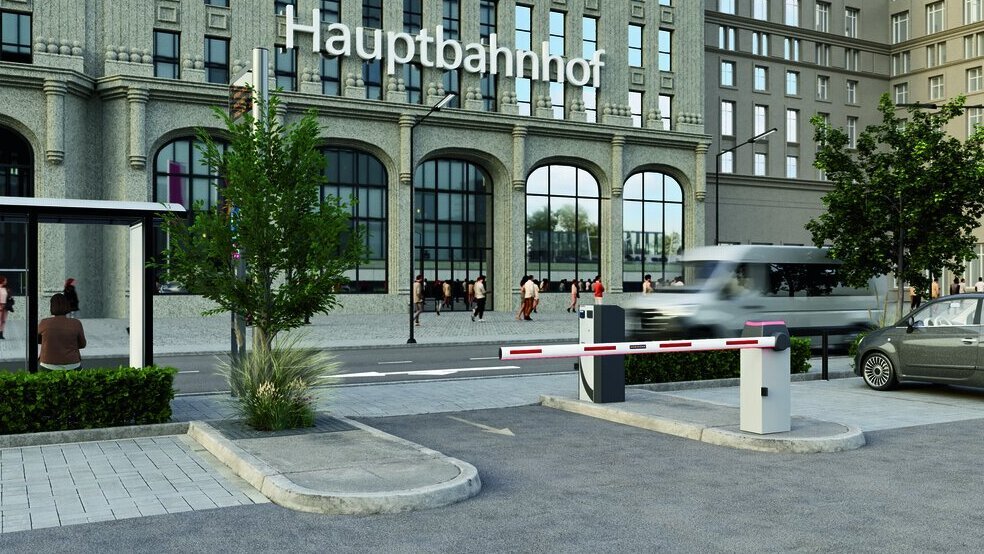

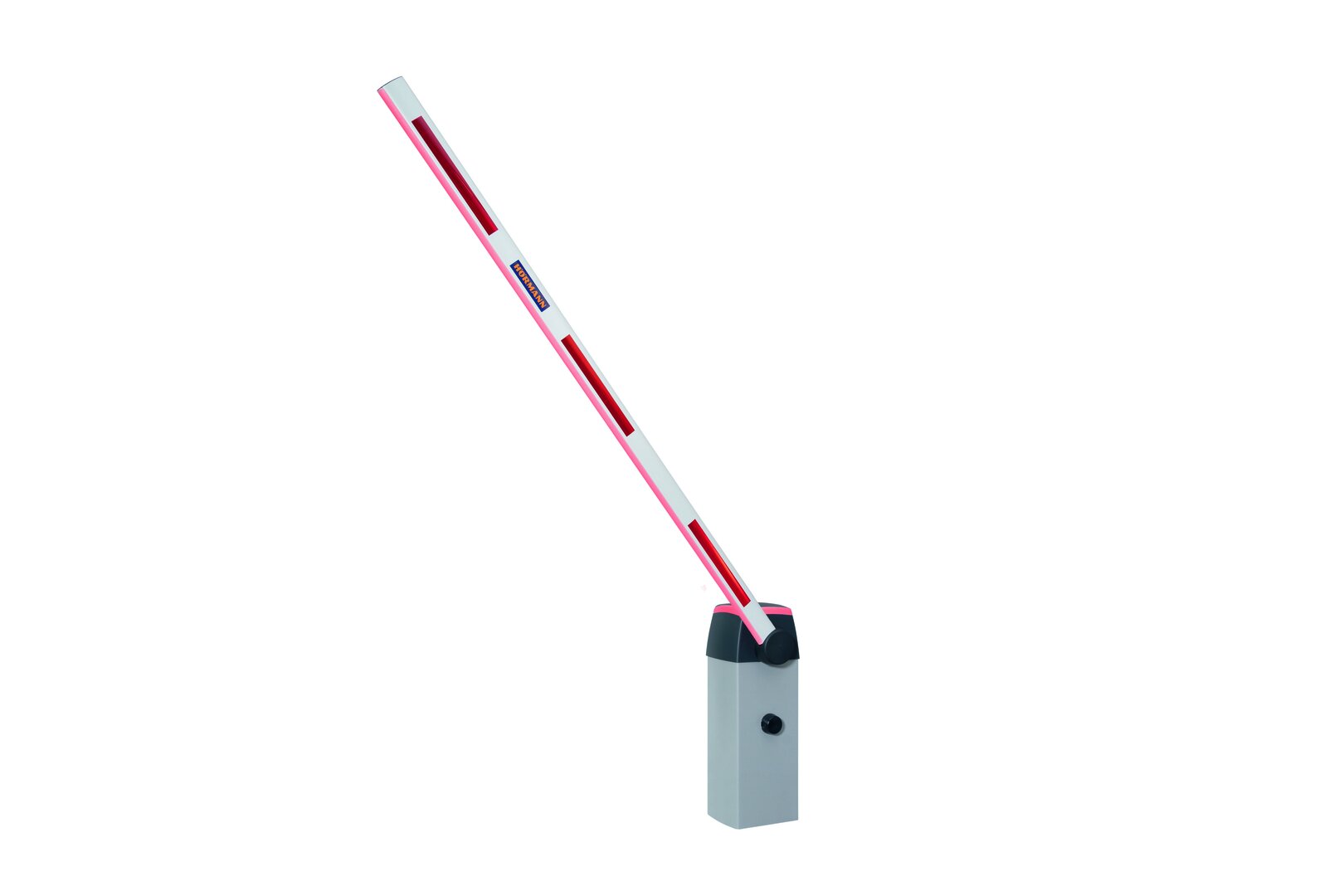

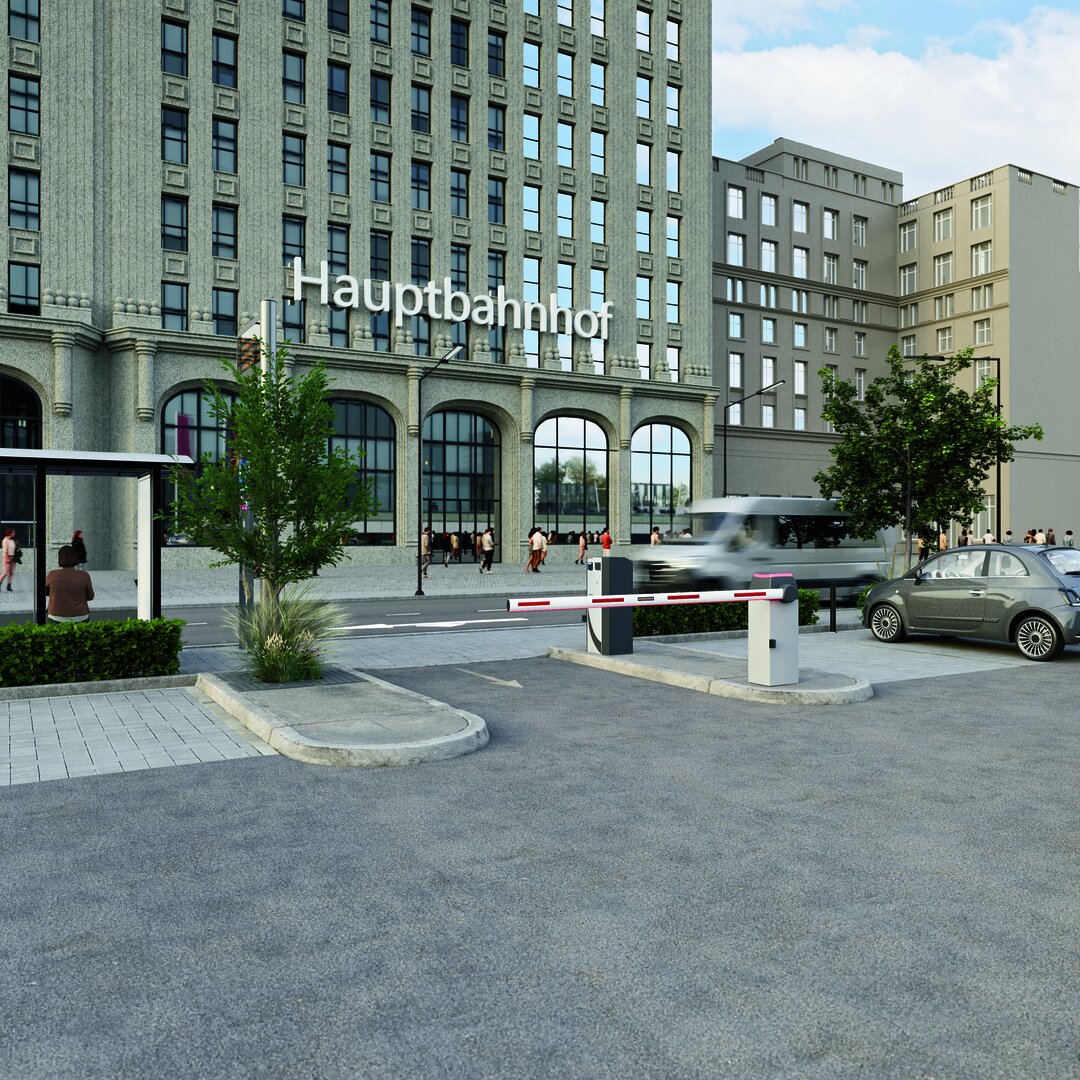

SH 100
Die Schranke für stark genutzte Zufahrten
Die SH 300 Schrankenanlage wurde speziell für den Einsatz in Parkhäusern, Parkplätzen mit hoher Nutzung und professionellen Parkraumbewirtschaftungssystemen entwickelt. Mit bis zu 5.000 Zyklen am Tag und einer Sperrbreite von 3,75 Metern ist sie für extreme Belastungen im Dauerbetrieb ausgelegt.
Ein integriertes Online-Managementsystem ermöglicht eine komfortable Ausweisverwaltung und die Anbindung an Parkraumlösungen. Optional ist die SH 300 auch als „OSR-Version“ für kombinierte Parksysteme erhältlich. Durch ihre robuste Technik, die schnelle Öffnungszeit von nur 2,4 Sekunden und den hohen Sicherheitsstandard ist sie ideal für alle Bereiche, in denen eine effiziente und zuverlässige Parkraumbewirtschaftung gefragt ist.
Mit ihrem stabilen Edelstahlgehäuse, modernem Design und vielfältigen Erweiterungsmöglichkeiten bietet die SH 300 eine professionelle Lösung für Kundenparkplätze, Tiefgaragen und öffentliche Parkflächen.
Modell
Technische Spezifikationen
| Sperrbreite max. | 5.750 mm |
| Öffnungs- / Schließzeit | 3 – 6 Sek. (abhängig von Schrankenbaumlänge und Zubehör) |
| Zyklen pro Tag | bis zu 1.000 |
| Gesamtzyklen (Lebensdauer) | bis zu 2.000.000 |
| Motor mit Steuerung | 24 V DC |
| Temperaturbereich | –20 °C bis +60 °C |
| Ausführung | Schrankenbaumanschlag links / rechts |
| Maße Schrankengehäuse (Breite × Höhe × Tiefe) | 320 × 1.120 × 405 mm |
Features
Kraftbegrenzung
Die elektronische Kraftbegrenzung stoppt den Schrankenbaum beim Auftreffen auf ein Hindernis. Fahrzeuge und Personen werden dadurch normgerecht nach DIN EN 12453 geschützt.

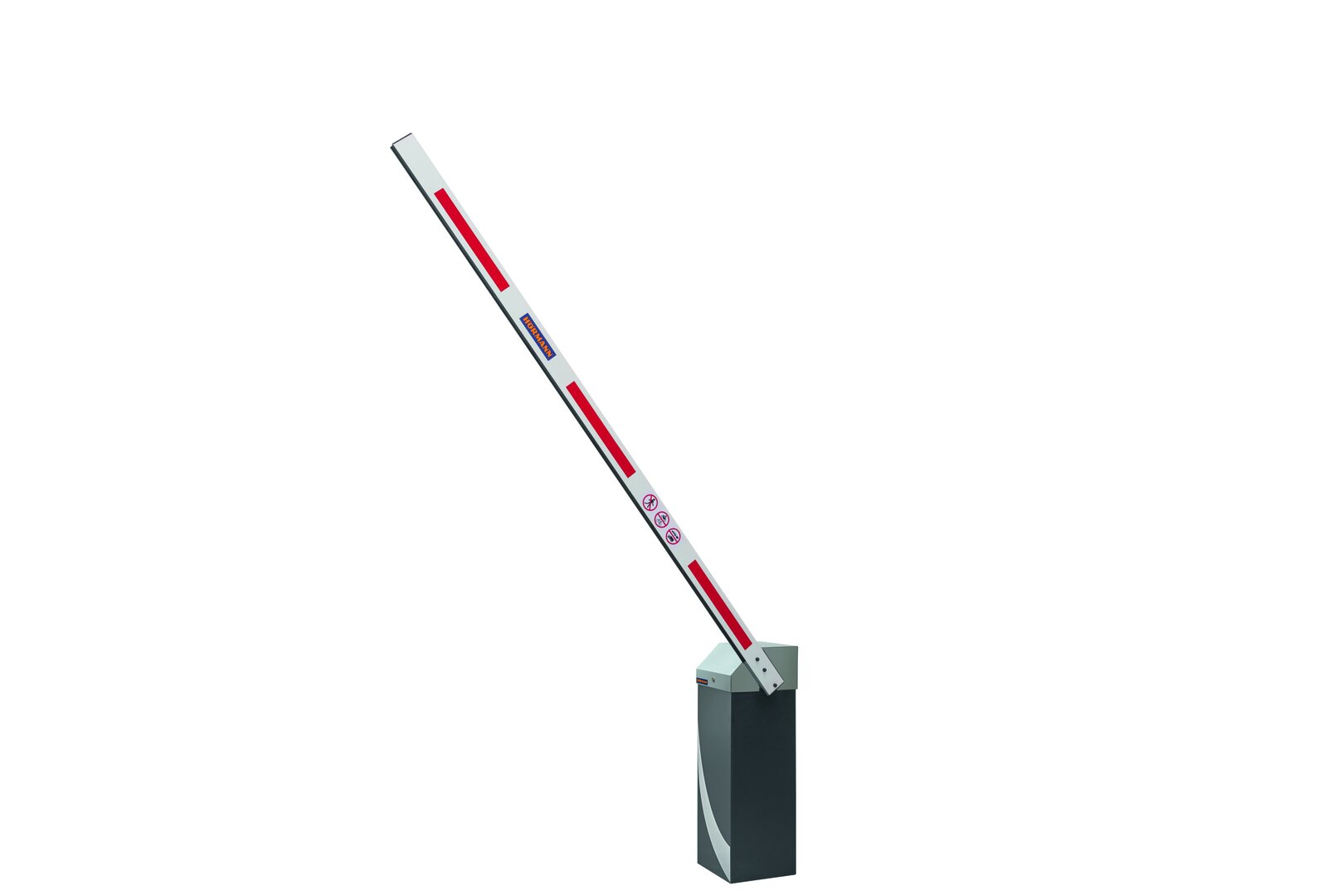

Schrankenbaum
Der Schrankenbaum der SH 100 verdankt seineLanglebigkeit dem durchdachten Profil und der Verwendung des Werkstoffs Aluminium. Dies ermöglicht höchste Stabilität bei gleichzeitig geringem Gewicht.

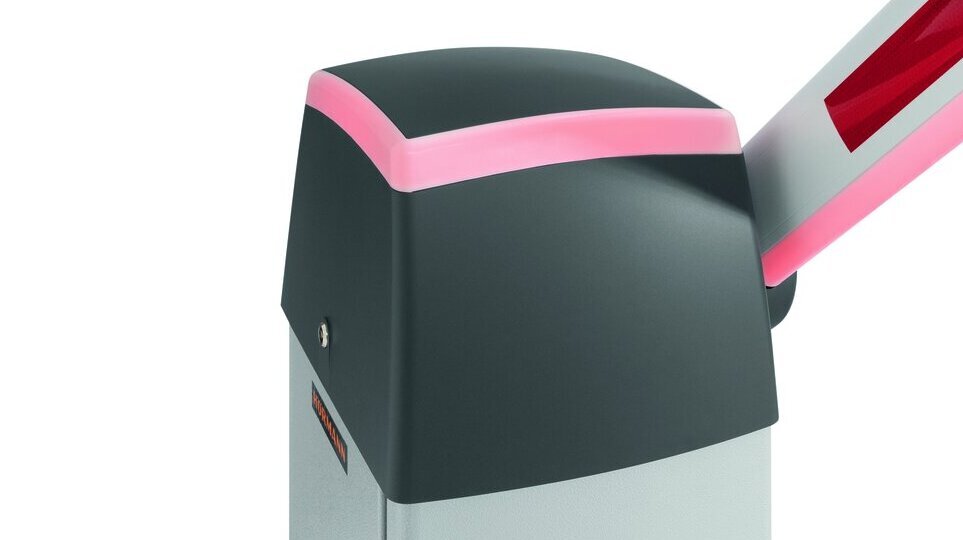

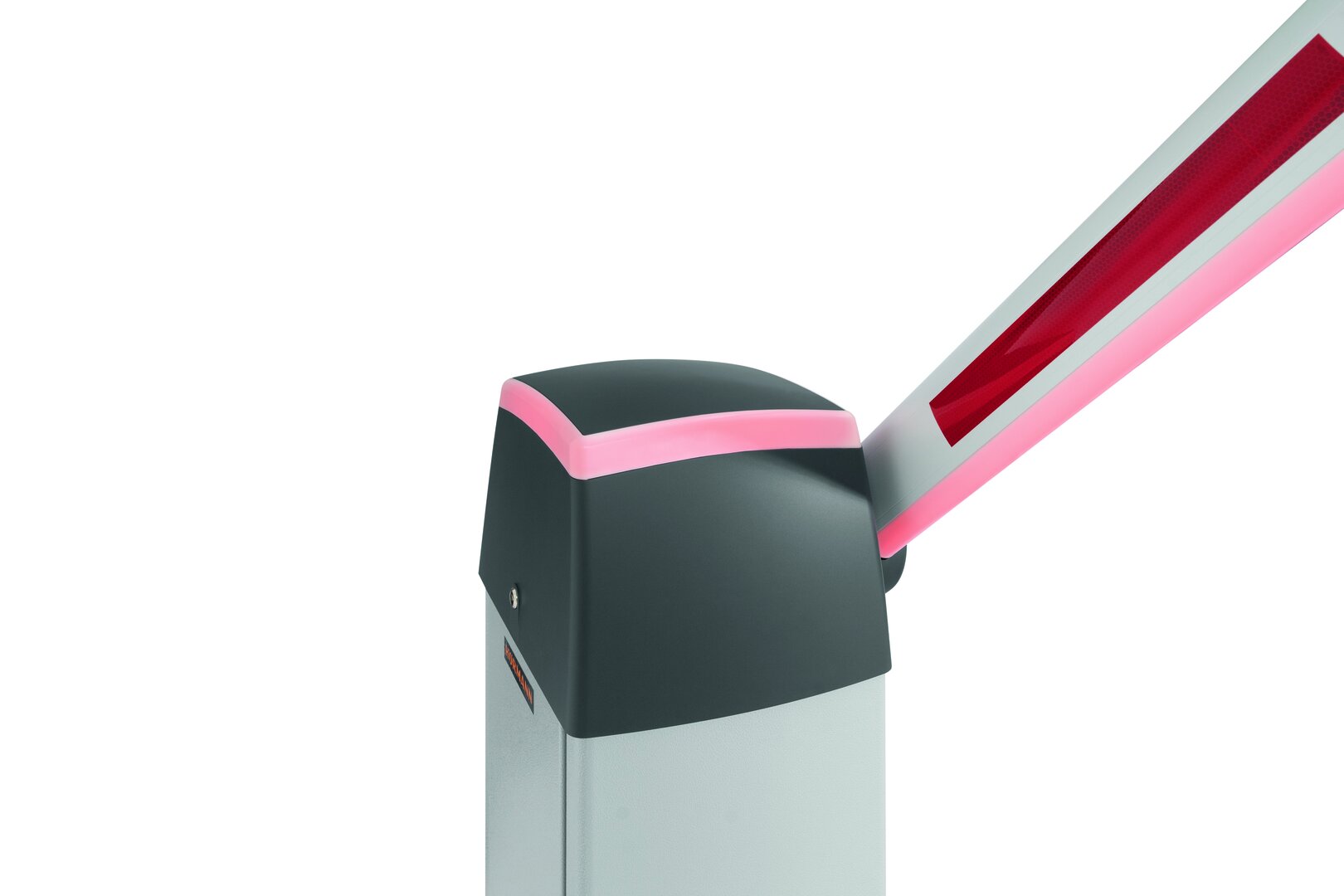

Schrankenhaube
Die Schrankenhaube der SH 100 besteht aus hochwertigem, schlagfestem Kunststoff in RAL 7016 Anthrazitgrau. Die Haube der SH 100 verfügt zudem serienmäßig über eine Haubenbeleuchtung.
Schrankengehäuse
Das Schrankengehäuse der SH 100 erhalten Sie serienmäßig in Edelstahl. Wir liefern das Gehäuse darüber hinaus optional in RAL nach Wahl.

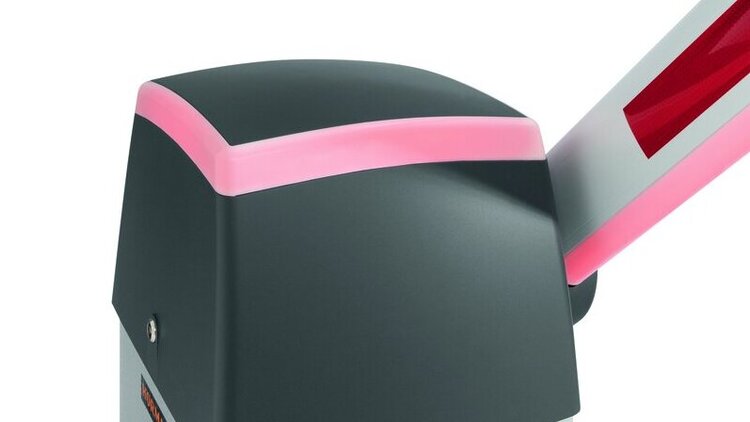

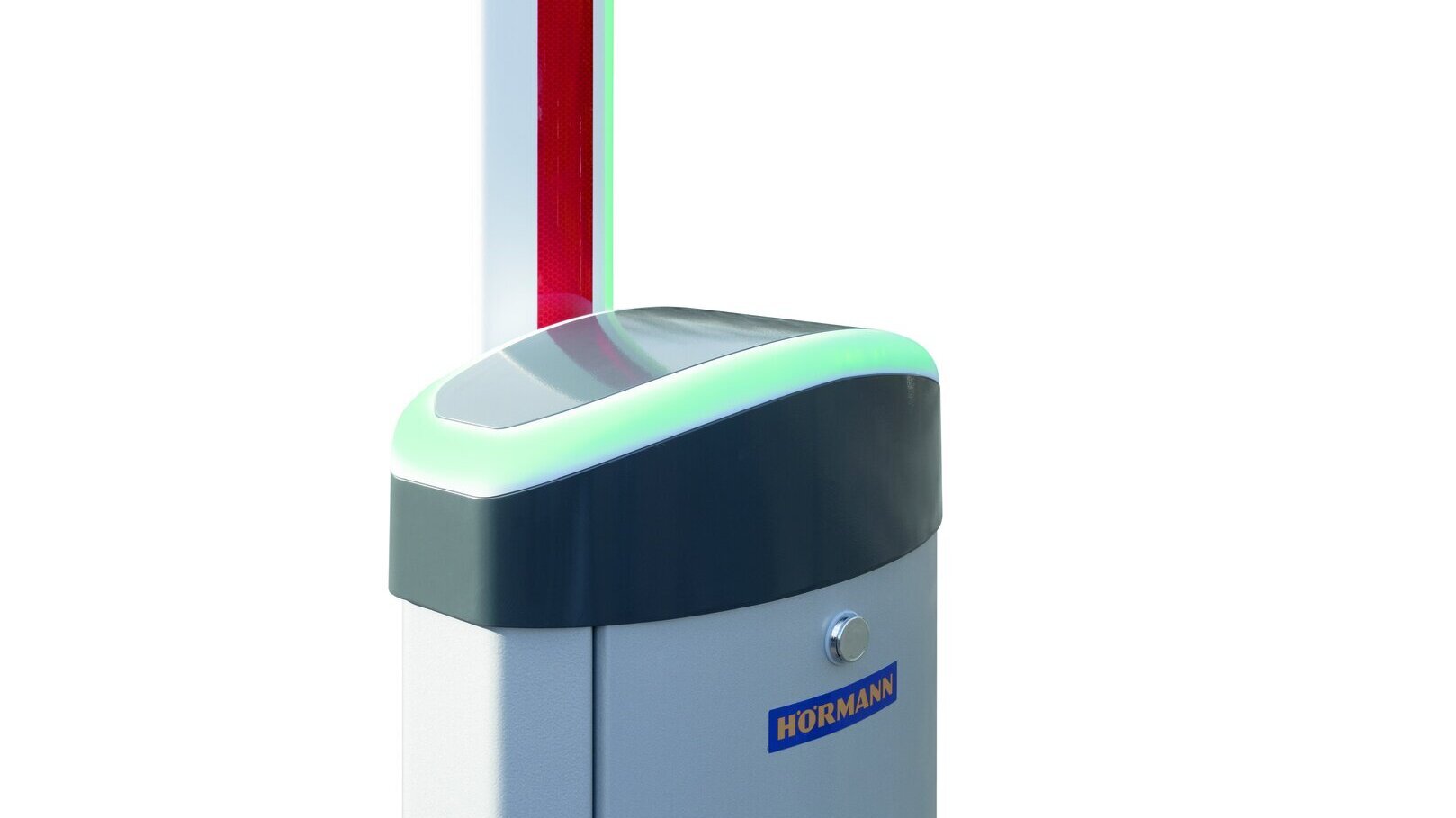

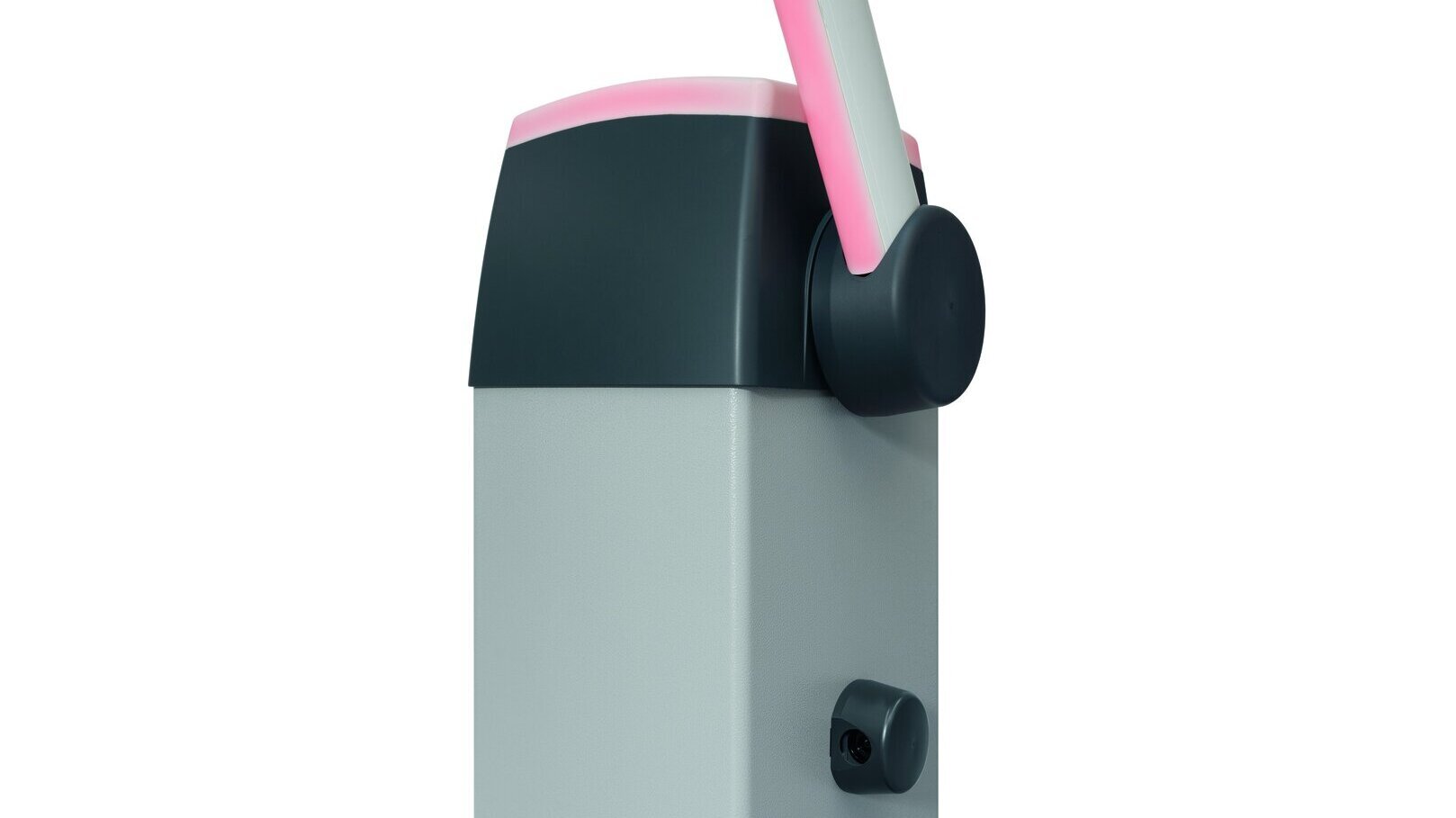

Haubenbeleuchtung
Die in der Haube integrierte LED-Beleuchtung dient der optischen Signalisierung des Schrankenstatus. (grün: geöffnet; rot: geschlossen).
Funksystem
Das moderne Funksystem BiSecur sorgt für eine komfortable und sichere Bedienung. Sämtliche Hörmann BiSecur Bedienelemente können mit den Schranken verwendet werden (Abb. Handsender HS 4 BS).
Steuerung (ohne Abb.)
Die integrierte Steuerung der SH 100 verfügt über eine 7-Segment-Anzeige zur Statusanzeige und Bedientasten für die Menüauswahl.
Serviceschalter für Service und Wartung (ohne Abb.)
Bei geöffnetem Gehäuse der SH 100 verhindert der Serviceschalter die Bewegung mechanischer Komponenten.

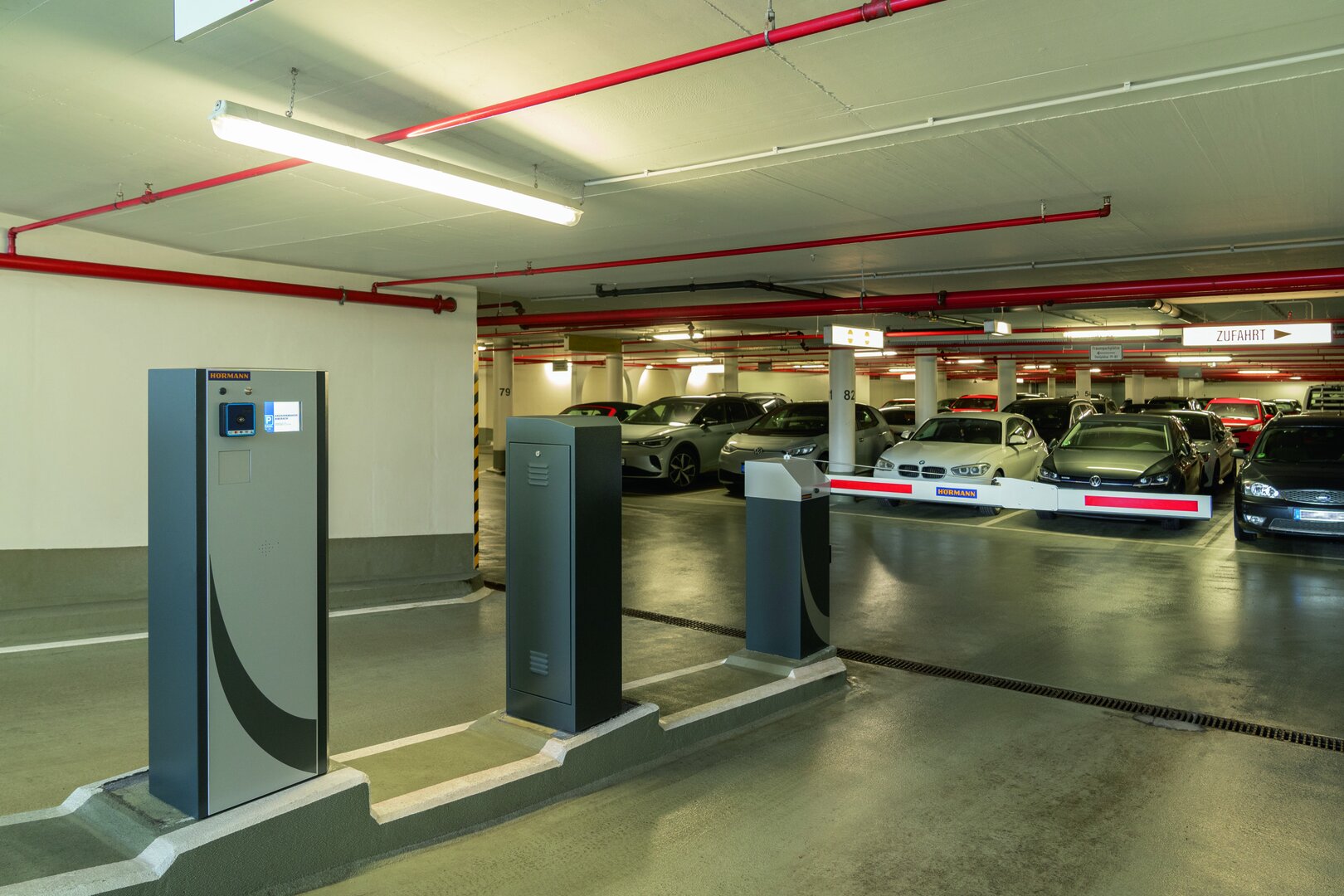

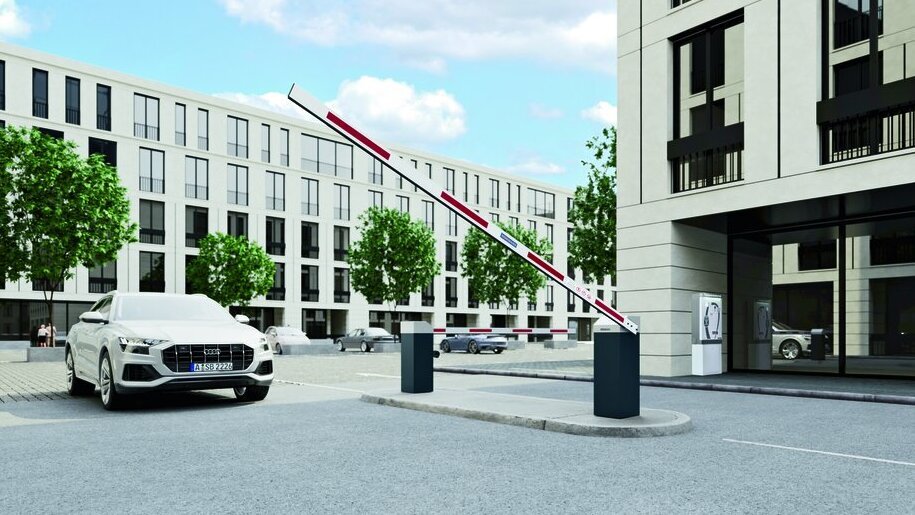

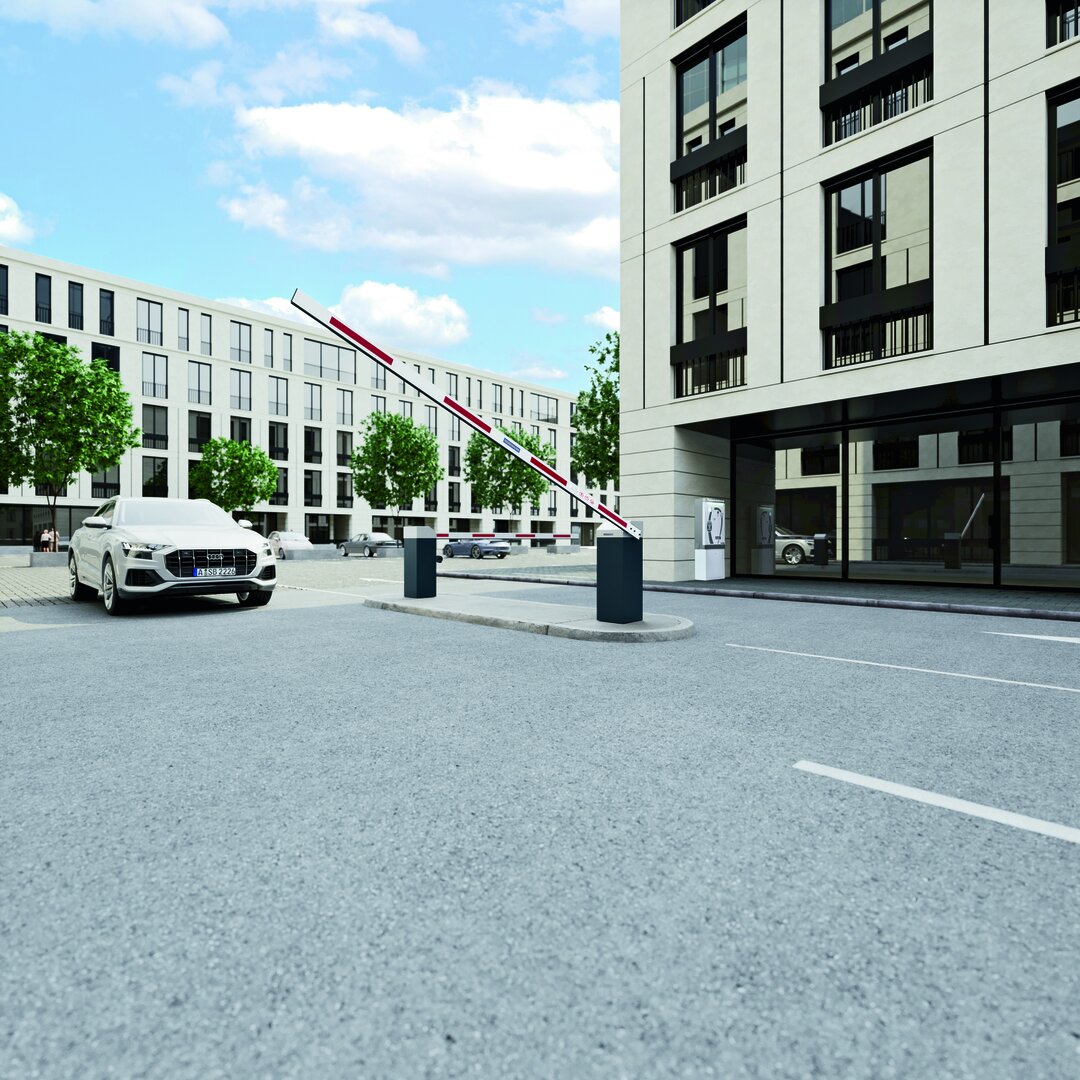

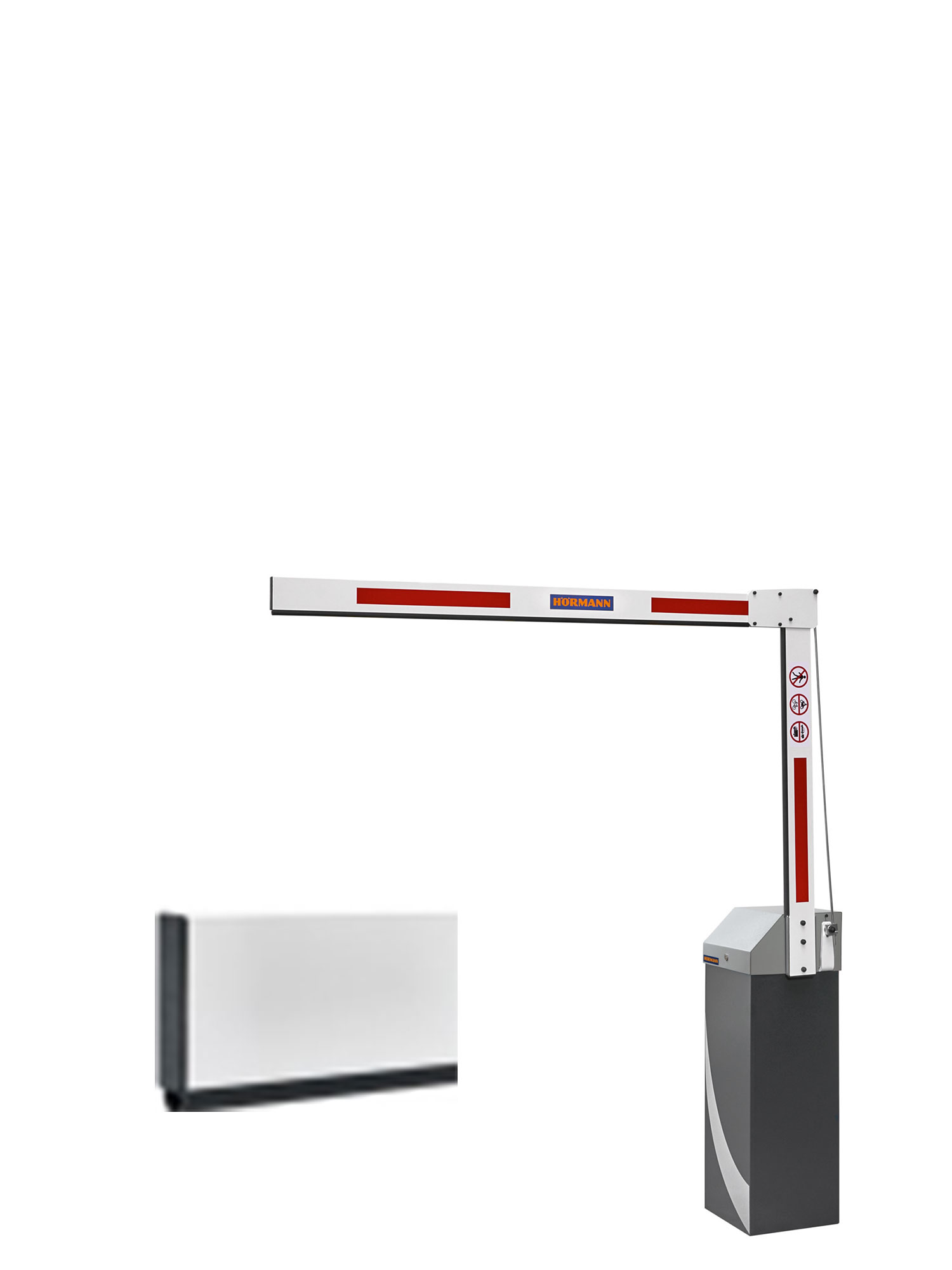

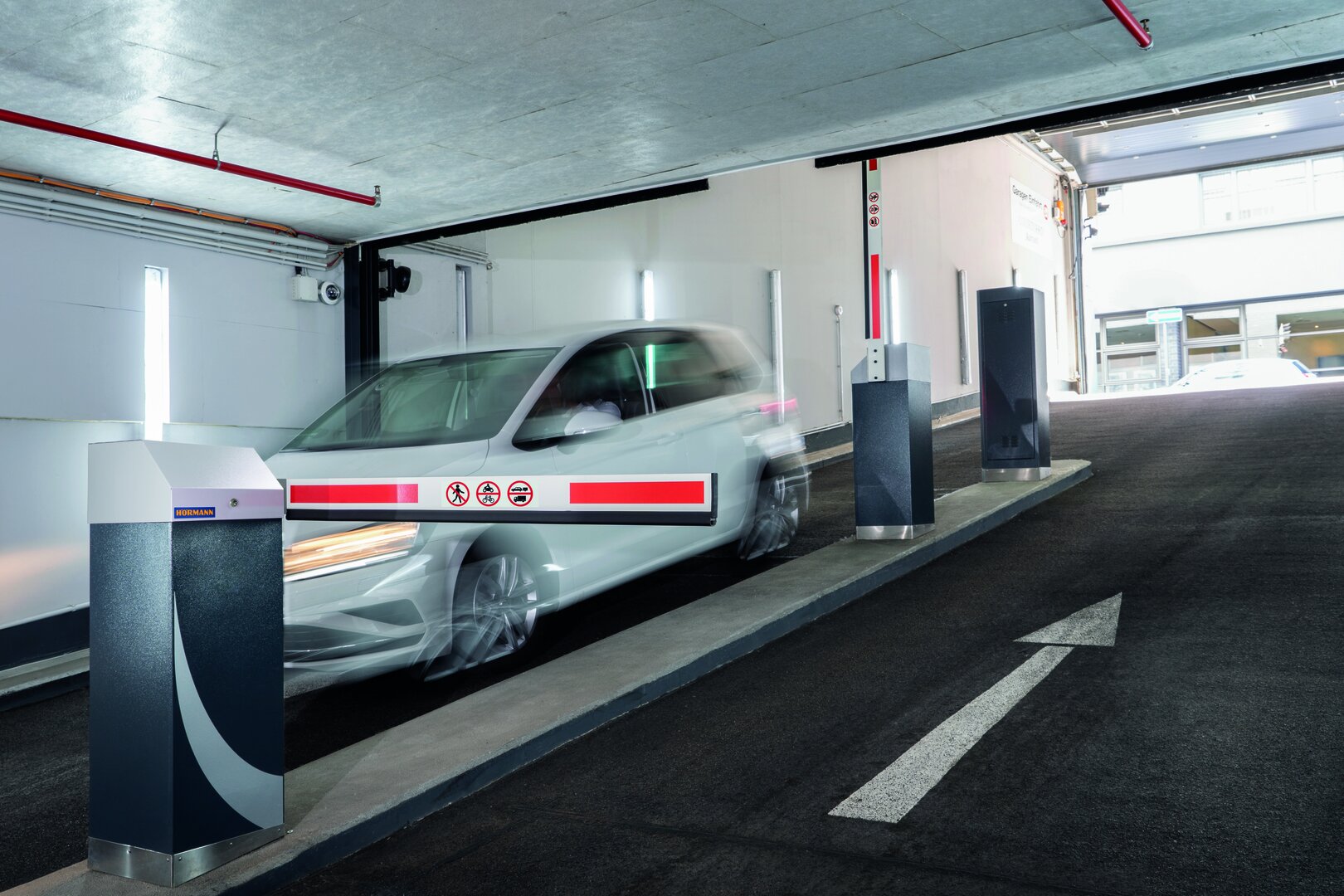

SH 300
Die Schranke für Parkhäuser und professionelle Parkraumbewirtschaftung
Die SH 300 Schrankenanlage wurde speziell für den Einsatz in Parkhäusern, Parkplätzen mit hoher Nutzung und professionellen Parkraumbewirtschaftungssystemen entwickelt. Mit bis zu 5.000 Zyklen am Tag und einer Sperrbreite von 3,75 Metern ist sie für extreme Belastungen im Dauerbetrieb ausgelegt.
Ein integriertes Online-Managementsystem ermöglicht eine komfortable Ausweisverwaltung und die Anbindung an Parkraumlösungen. Optional ist die SH 300 auch als „OSR-Version“ für kombinierte Parksysteme erhältlich. Durch ihre robuste Technik, die schnelle Öffnungszeit von nur 2,4 Sekunden und den hohen Sicherheitsstandard ist sie ideal für alle Bereiche, in denen eine effiziente und zuverlässige Parkraumbewirtschaftung gefragt ist.
Mit ihrem stabilen Edelstahlgehäuse, modernem Design und vielfältigen Erweiterungsmöglichkeiten bietet die SH 300 eine professionelle Lösung für Kundenparkplätze, Tiefgaragen und öffentliche Parkflächen.
Varianten
Technische Spezifikationen
| Sperrbreite max. | 3.750 mm |
| Öffnungs- / Schließzeit | 2,4 Sek. (abhängig von Schrankenbaumlänge und Zubehör) |
| Zyklen pro Tag | bis zu 5.000 |
| Gesamtzyklen (Lebensdauer) | bis zu 10.000.000 |
| Motor mit Steuerung | 24 V DC |
| Temperaturbereich | –25 °C bis +65 °C |
| Ausführung | Schrankenbaumanschlag links / rechts |
| Maße Schrankengehäuse (Breite × Höhe × Tiefe) | 360 × 1.130 × 360 mm |
Features
Kraftbegrenzung
Die elektronische Kraftbegrenzung stoppt den Schrankenbaum beim Auftreffen auf ein Hindernis. Fahrzeuge und Personen werden dadurch normgerecht nach DIN EN 12453 geschützt.
...

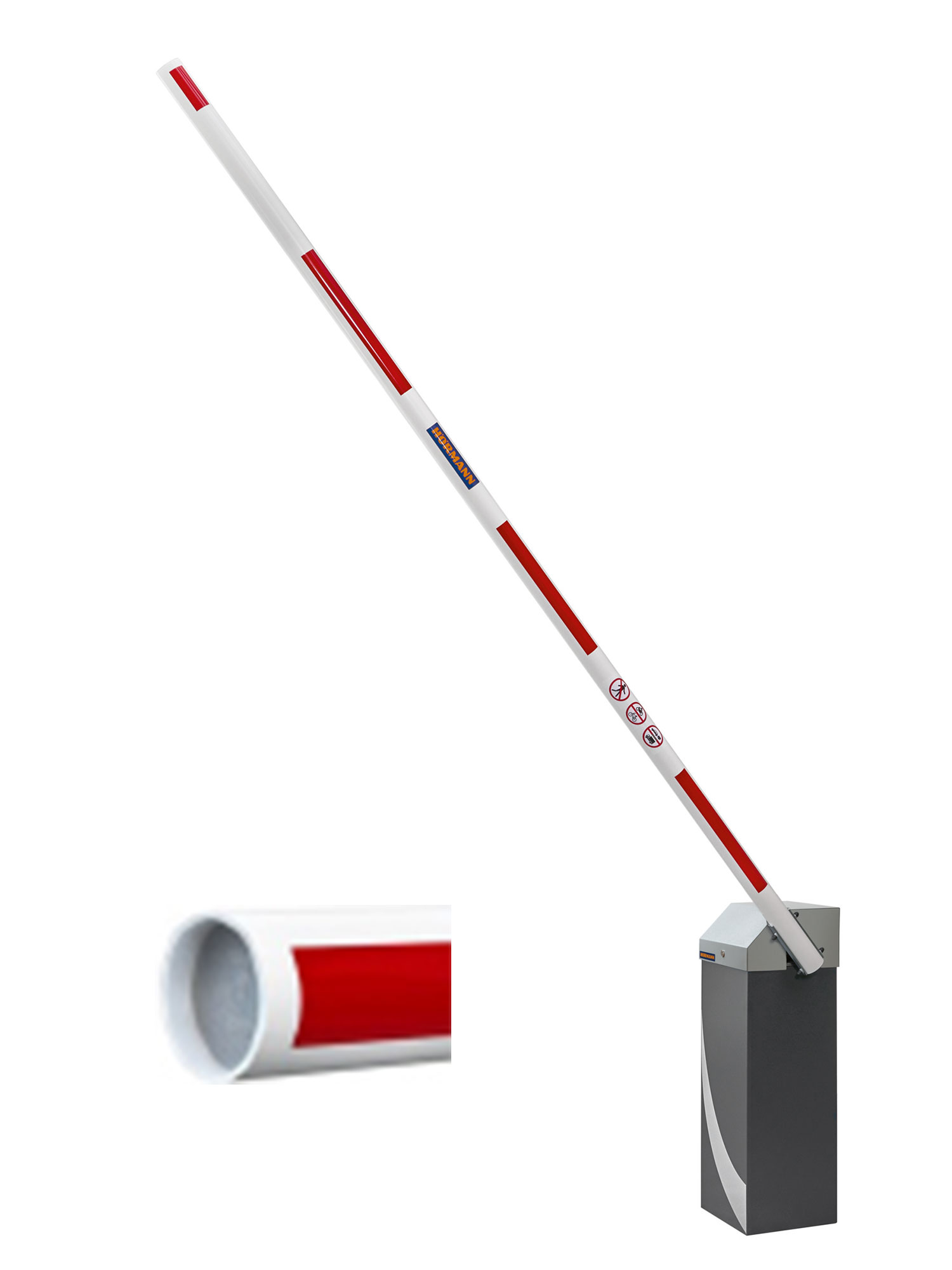

Das langlebige Aluminium-Profil wird pulverbeschichtet in RAL 9010 Reinweiß und mit roten Reflexionsstreifen geliefert. Bei den Schranken SH 300 mit Flachbaum oder Knickbaum schützt ein Gummiprofil an der Unterseite des Schrankenbaums Fahrzeuge und Personen bei einem Aufschlag.

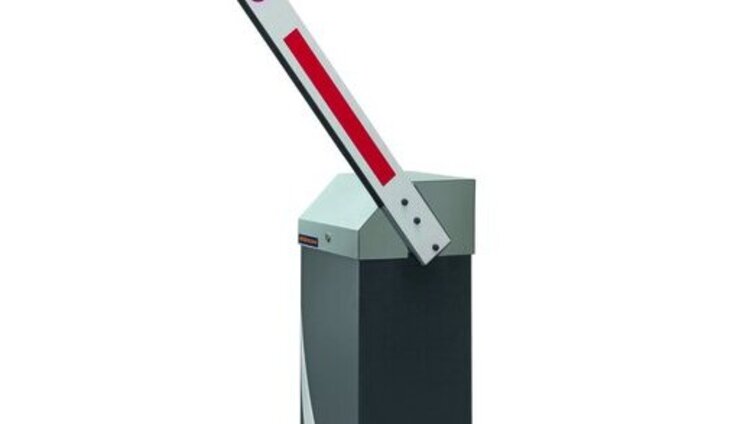

Schrankenhaube
Die Schrankenhaube der SH 300 wird serienmäßig aus pulverbeschichtetem Edelstahl in RAL 9006 Weißaluminium geliefert. Optional erhalten Sie die Haube der SH 300 auch pulverbeschichtet in RAL nach Wahl. Die abgeschrägte Form vermindert die Quetschgefahr.

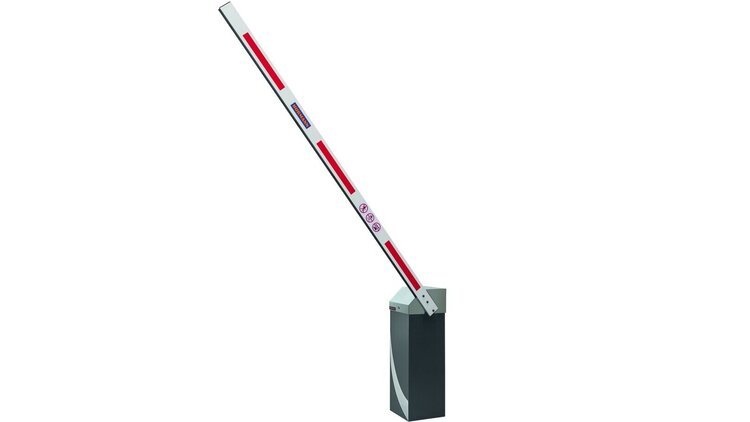

Schrankengehäuse
Das Schrankengehäuse der SH 300 erhalten Sie serienmäßig in Edelstahl. Wir liefern das Gehäuse darüber hinaus optional in RAL nach Wahl.

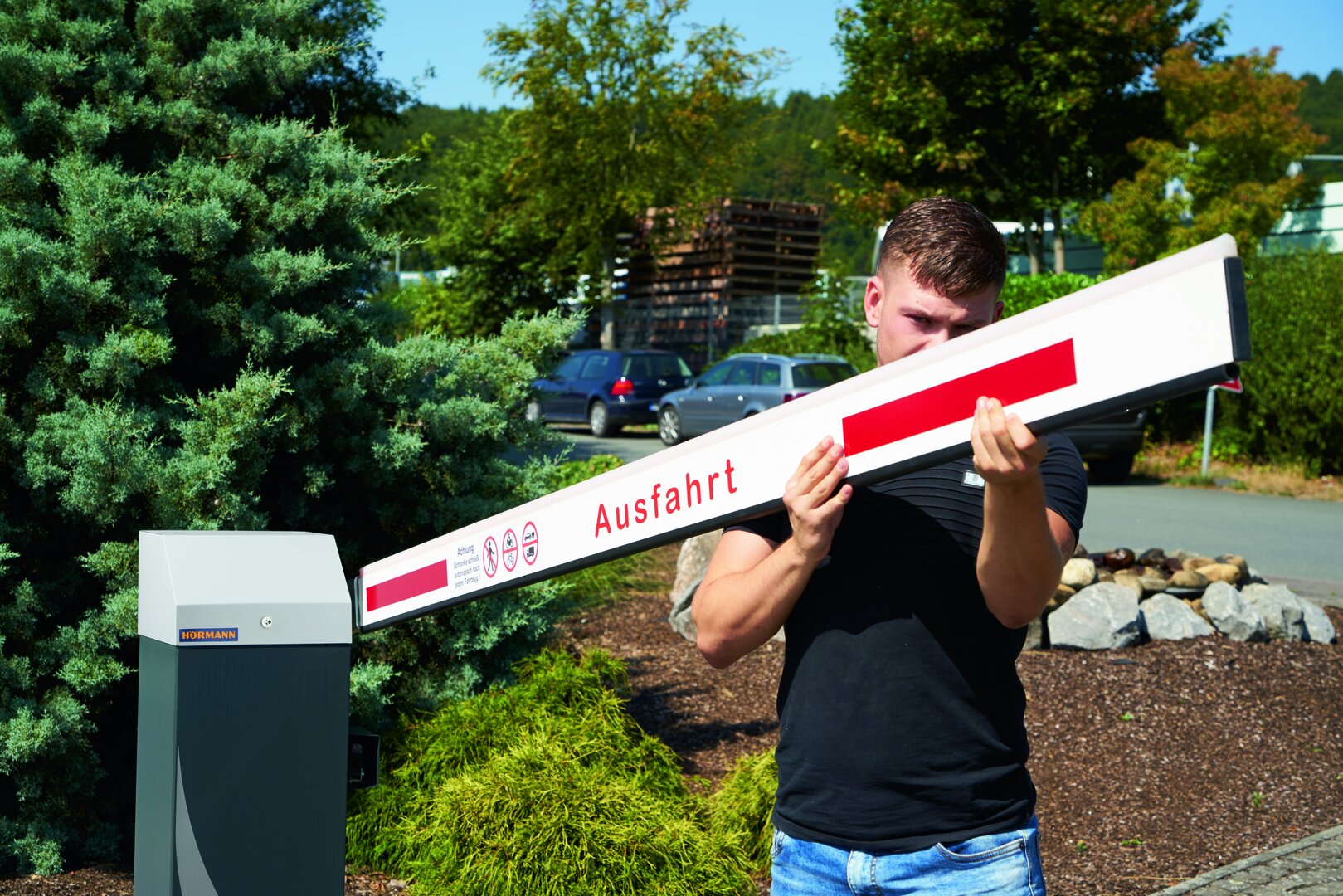

Planetengetriebe
Durch das Planetengetriebe ist die SH 300 besonders vor unzulässigem Hoch- und Herunterdrücken des Schrankenbaums geschützt.
Steuerung (ohne Abb.)
Die Steuerung der Schranke SH 300 verfügt über ein OLED-Klartext-Display zur Statusanzeige und Bedientasten für die Menüauswahl. Auf der Steuerung ist zudem das Ausweis-Management-System OnlineControl integriert. Für Park NFC und Parkraumbewirtschaftung ist die Schranke SH 300 auch als Version „OSR“ ohne Steuerung erhältlich.
Serviceschalter für Service und Wartung (ohne Abb.)
Bei geöffnetem Gehäuse der SH 300 verhindert der Serviceschalter die Bewegung mechanischer Komponenten.

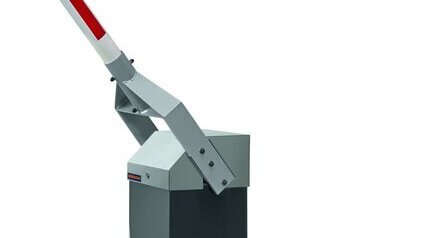

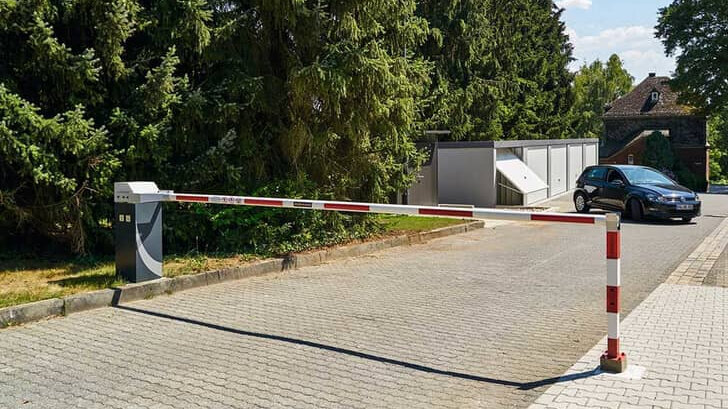

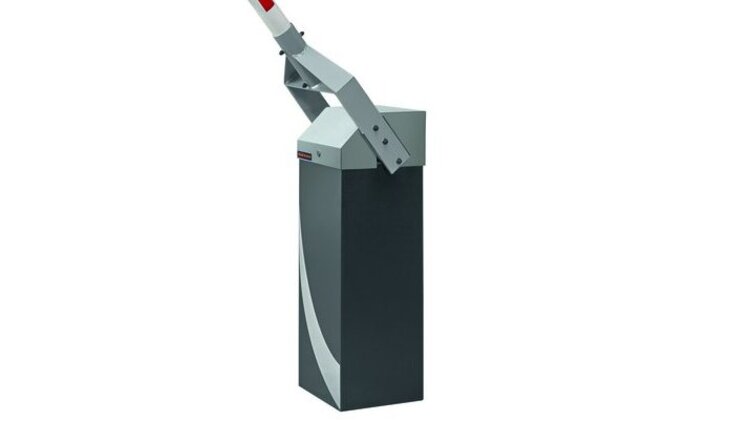

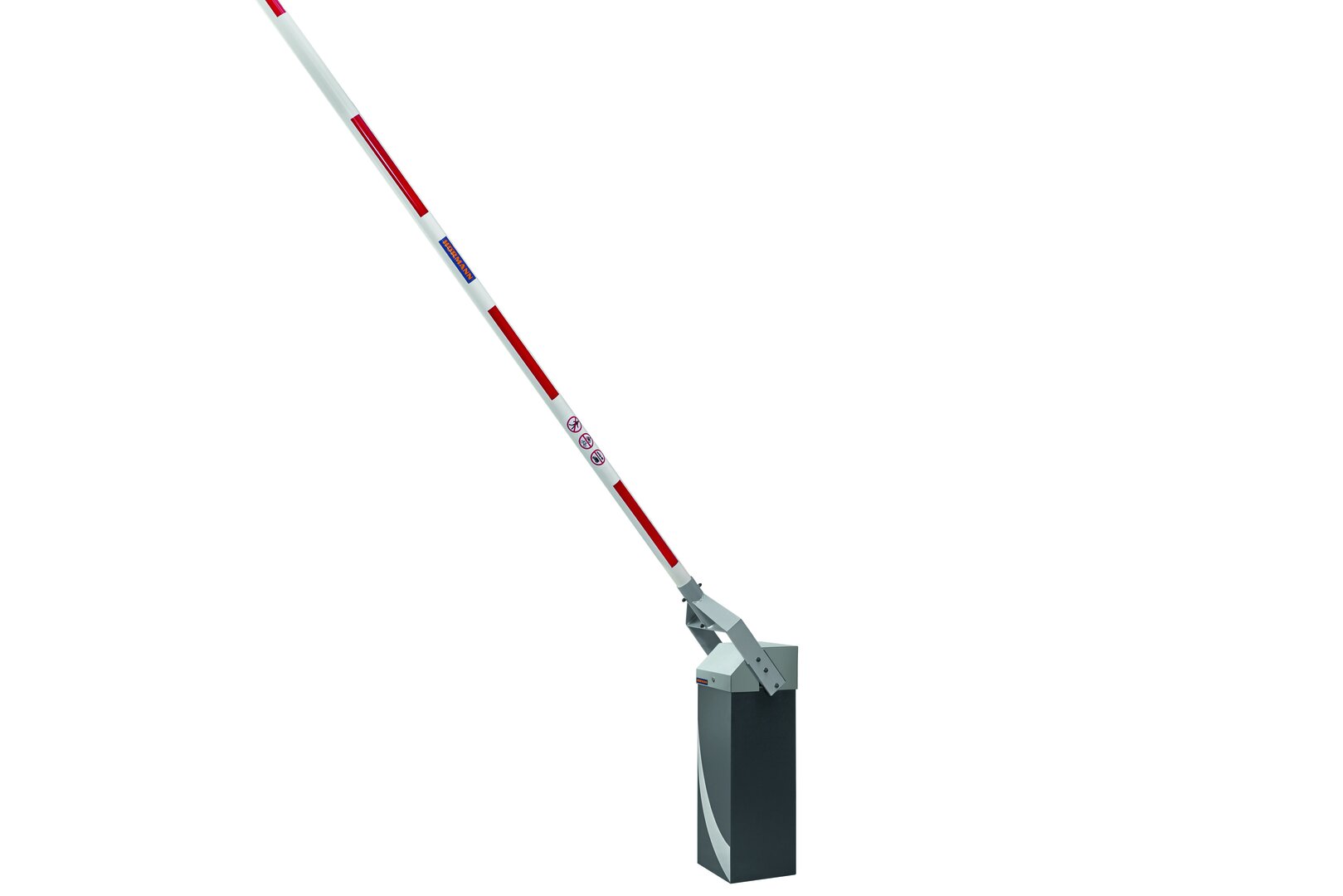

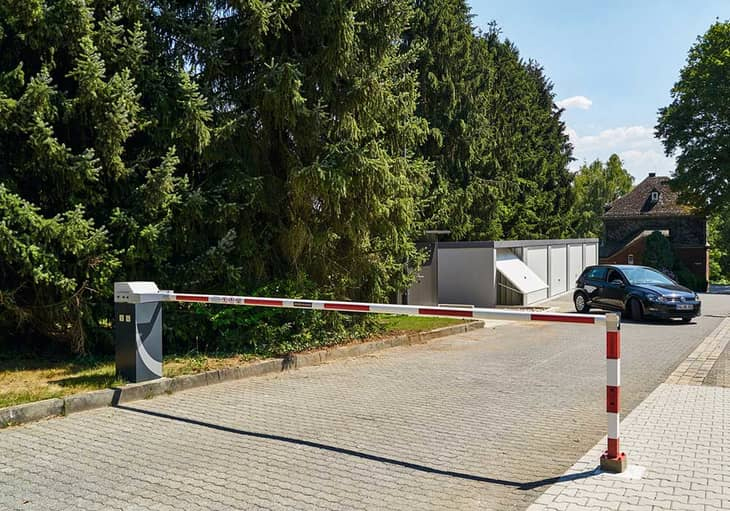

SH 600
Die Schranke für Industrie- und Großanlagen
Die SH 600 Schrankenanlage ist die Schwerlast-Lösung für Industriegelände, Freizeitparks, Campingplätze und große Betriebsgelände. Mit einer Sperrbreite von bis zu 6,2 Metern und 1.600 Zyklen pro Tag ist sie für breite Zufahrten und hohe Beanspruchung bestens geeignet.
Für zusätzliche Sicherheit kann die SH 600 mit einem Hängegitter oder Auflagepfosten mit Haftmagnet ausgestattet werden, um ein unbefugtes Betreten oder Hochdrücken des Schrankenbaums zu verhindern. Die robuste Edelstahlkonstruktion und die integrierte Rutschkupplung schützen die Mechanik auch bei Fehlbedienung oder Vandalismus.
Die Bedienung erfolgt flexibel über Ausweissysteme, Kennzeichenerkennung oder OnlineControl-Management, sodass selbst komplexe Zufahrtslösungen komfortabel
realisiert werden können. Mit ihrer Kombination aus maximaler Robustheit, flexibler Steuerung und modernem Design ist die SH 600 die richtige Wahl für besonders anspruchsvolle Einsatzbereiche
Modell
Technische Spezifikationen
| Sperrbreite max. | 6.140 mm (abhängig von Zubehör) |
| Öffnungs- / Schließzeit | 7,8 Sek. (abhängig von Schrankenbaumlänge und Zubehör) |
| Zyklen pro Tag | bis zu 1.600 |
| Gesamtzyklen (Lebensdauer) | bis zu 4.000.000 |
| Motor mit Steuerung | 230 V AC |
| Temperaturbereich | –25 °C bis +65 °C |
| Ausführung | beidseitige Bauaufnahme |
| Maße Schrankengehäuse (Breite × Höhe × Tiefe) | 360 × 1.130 × 360 mm |
Features
....

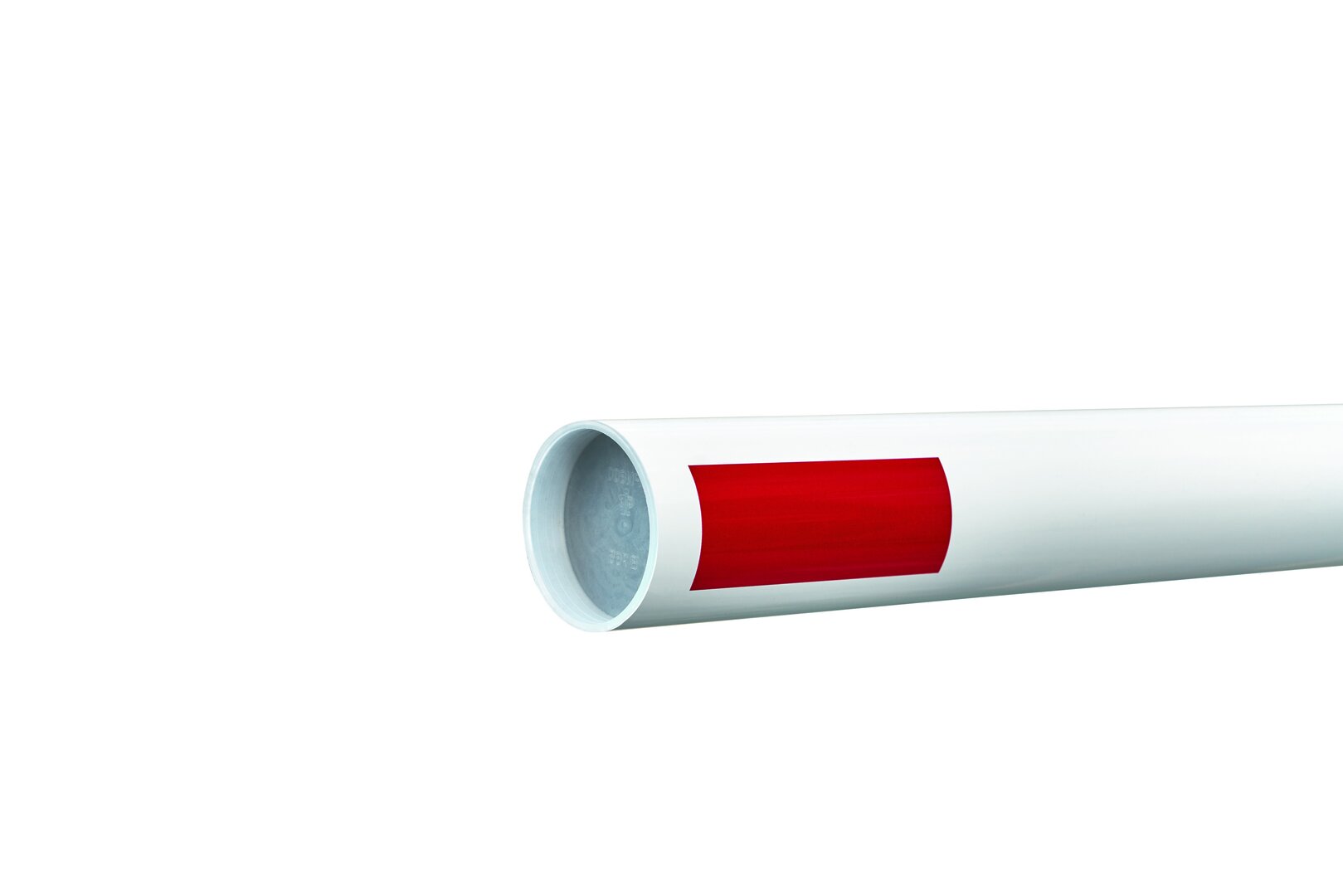

Das langlebige Aluminium-Profil wird pulverbeschichtet in RAL 9010 Reinweiß und mit roten Reflexionsstreifen geliefert.
Schrankenhaube
Die Schrankenhaube der SH 600 wird serienmäßig aus pulverbeschichtetem Edelstahl in RAL 9006 Weißaluminium geliefert. Optional erhalten Sie die Haube der SH 600 auch pulverbeschichtet in RAL nach Wahl. Die abgeschrägte Form vermindert die Quetschgefahr.
...
Das robuste Edelstahlgehäuse der Schranke SH 600 erhalten Sie serienmäßig pulverbeschichtet in RAL 7016 Anthrazitgrau. Zur individuellen Gestaltung erhalten Sie dieses Gehäuse optional auch in RAL nach Wahl.
...
Die SH 600 ist mit einer Rutschkupplung am 230-V-Wechselstrommotor ausgestattet. Dieses vermeidet weitestgehend Beschädigungen beim unzulässigen Hoch- oder Herunterdrücken des Schrankenbaums.
Steuerung (ohne Abb.)
Die Steuerung der Schranke SH 600 verfügt über ein OLED-Klartext-Display zur Statusanzeige und Bedientasten für die Menüauswahl. Auf der Steuerung ist zudem das Ausweis-Management-System OnlineControl integriert.
Serviceschalter für Service und Wartung (ohne Abb.)
Bei geöffnetem Gehäuse der SH 600 verhindert der Serviceschalter die Bewegung mechanischer Komponenten.
Optionale Ausstattung und Zubehör für Schrankenanlagen Serie SH
Mit passender Ausstattung und Zubehör lassen sich Schrankenanlagen optimal an jede Anforderung anpassen. Lichtschranken, Radarsensoren oder Laserscanner erhöhen die Sicherheit, während LED-Beleuchtung für Sichtbarkeit und klare Signale sorgt. Auflagepfosten, Pendelstützen und Hängegitter schützen vor Vandalismus und verlängern die Lebensdauer. Für den Bedienkomfort stehen Handsender, Codetaster, Transponder, Kennzeichenerkennung oder App-Steuerung zur Verfügung. Ergänzend sichern Not-Akkus und Cloud-Anbindungen einen zuverlässigen Betrieb und ermöglichen eine flexible Fernverwaltung. So bleibt jede Schrankenanlage sicher, komfortabel und zukunftssicher.
Ausstattung Vergleichstabelle
| Personenschutz und Fahrzeugerkennung | SH 30 | SH 50 | SH 100 | SH 300 | SH 600 |
|---|---|---|---|---|---|
| Lichtschranke | ● | ● | ● | ● | ● |
| Laserscanner | ● | ● | ● | ● | ● |
| Radarsensor R-Loop | ● | ● | ● | ● | ●¹ |
| Induktionsschleifendetektor | ● | ● | ● | ● | ● |
| Fertiginduktionsschleife | ● | ● | ● | ● | ● |
| Schrankenbaum-Zubehör | |||||
| Auflagepfosten | ● | ● | ● | ● | ● |
| Auflagepfosten mit Haftmagnet | – | – | – | – | – |
| Pendelstütze | ● | ● | ● | – | ● |
| LED-Lichtstreifen | – | ● | ● | – | ● |
| Hängegitter | – | – | – | – | ● |
| Bedienelemente | |||||
| Schlüsseltaster STAP 50 | ● | ● | – | – | – |
| Schlüsseltaster ESU 30 | – | – | ● | ● | ● |
| Feuerwehrschalter | – | ● | ● | ● | ● |
| Hörmann BiSecur Funksystem | ● | ● | ●² | ● | ● |
| Cloud Unit W5-B | ● | ● | ● | ● | ● |
| Kfz-Kennzeichenerkennung | |||||
| Kamera HCAM Basic | ● | ● | ● | ● | ● |
| Kamera HCAM Dome | ● | ● | ● | ● | ● |
| Kamera HCAM Smart | ● | ● | ● | ● | ● |
| Sonstiges Zubehör | |||||
| Haubenbeleuchtung orange | – | ●³ | – | – | – |
| LED-Vorwarnleuchte | – | ●⁴ | ●⁴ | – | – |
| LED-Signalleuchte SLK gelb | – | – | – | – | – |
| Not-Akku | – | – | ● | – | – |
| Anfahrschutz | ● | ● | ● | ● | ● |
● = Standardausstattung
– = nicht erhältlich
1 nur Fahrzeugerkennung, kein Personenschutz
2 serienmäßige Ausstattung
3 serienmäßige Ausstattung
4 durch orangene Leuchte in der Haube im Standard bereits integriert
Standardausstattung

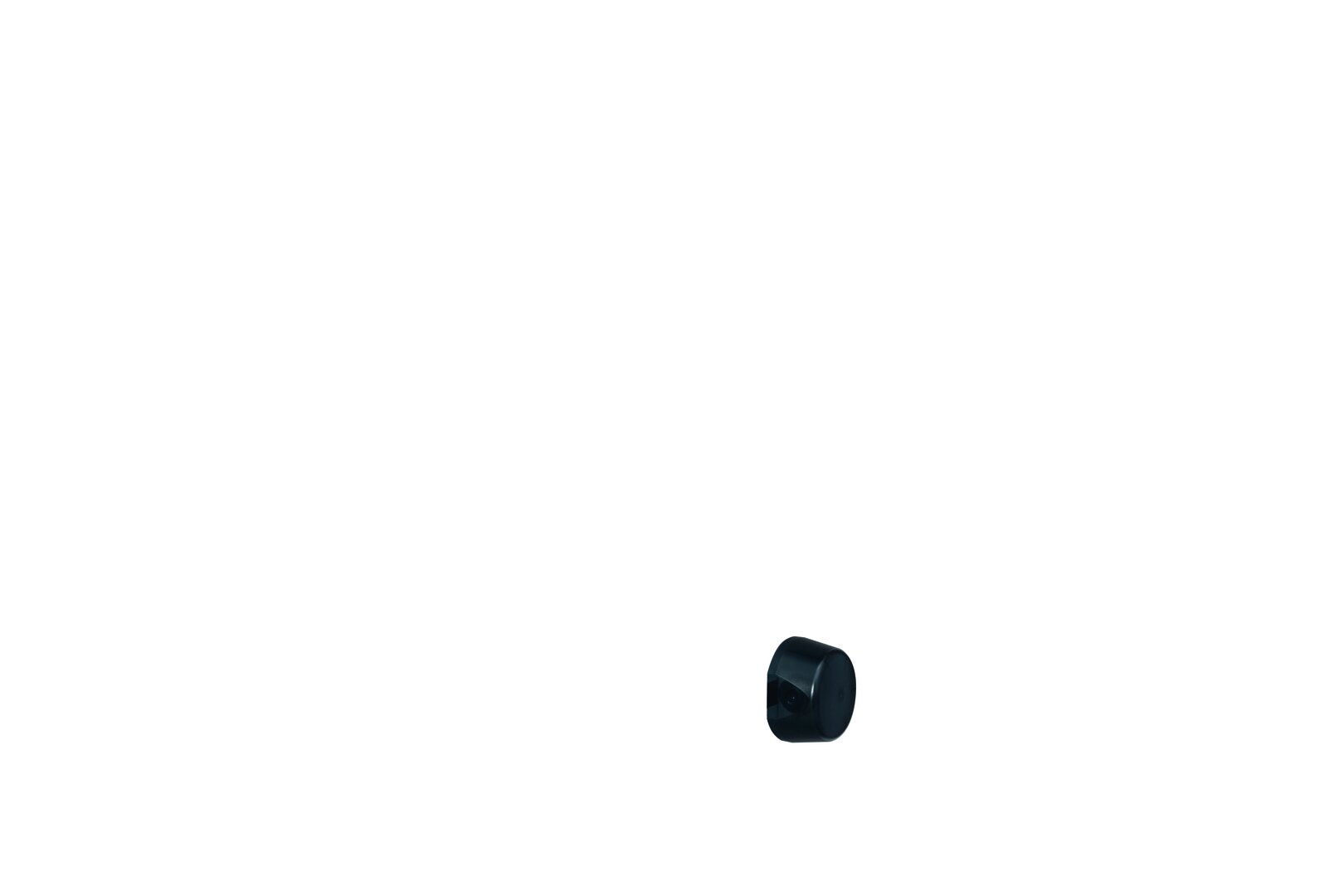

Lichtschranke
Zur zusätzlichen Sicherung des Bereichs unter dem Schrankenbaum empfiehlt sich eine Lichtschranke mit Sender und gegenüberliegendem Empfänger.

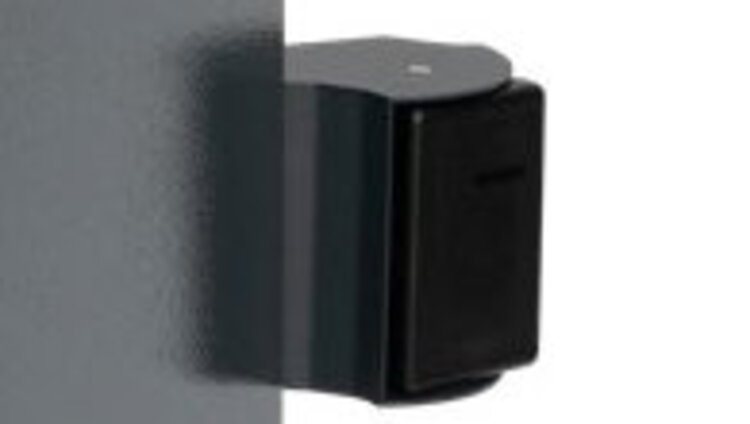

Radarsensor R-Loop
Durch den Radarsensor R-Loop ist die Installation einer Induktionsschleife in den Fahrbahnbelag nicht notwendig. So ist der R-Loop eine sehr gute Alternative für die Kombination aus Lichtschranke und Induktionsschleife.

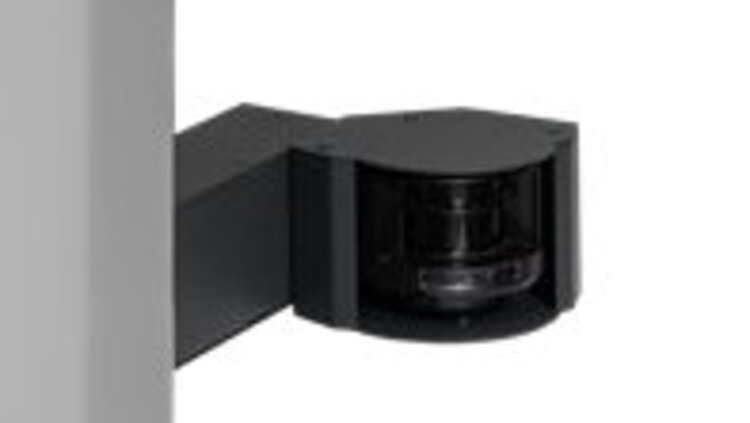

Laserscanner
Der Laserscanner ermöglicht die automatische Erkennung von Personen und Fahrzeugen und erhöht die Sicherheit im Bereich unter dem Schrankenbaum. Für die automatisierte Schrankenöffnung mit einem Laserscanner sparen Sie sich eine zusätzliche Induktionsschleife. Bei nicht kraftbegrenzten Schranken (SH 600) ist der Laserscanner zur Einhaltung der DIN EN 12453 vorgeschrieben.

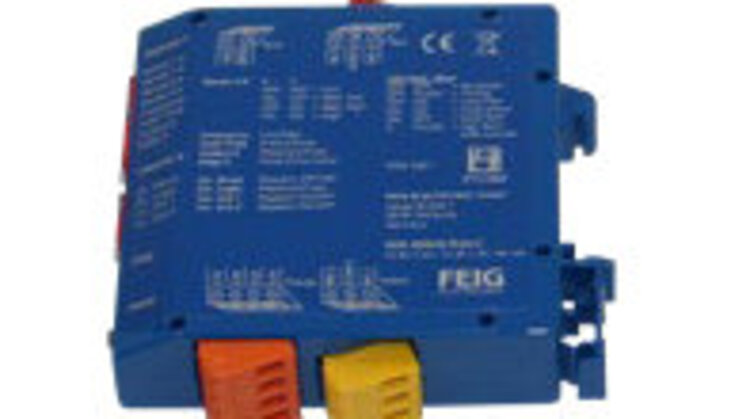

Induktionsschleifendetektor*
Der Induktionsschleifendetektor (Abb. für die SH 300 und SH 600) bietet Anschlüsse für bis zu zwei Induktionsschleifen mit vier Empfindlichkeits- und zwei Frequenzstufen.
* auch für SH 30, SH 50 und SH 100 erhältlich (ohne Abb.)

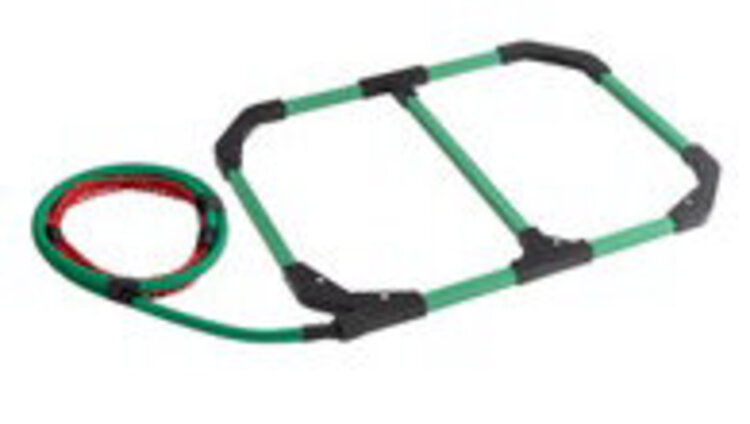

Fertiginduktionsschleife
Die fertig konfektionierte Induktionsschleife ermöglicht eine schnelle und einfache Montage unter Pflaster, Estrich, Beton oder Asphalt.
Schrankenbaum-Zubehör

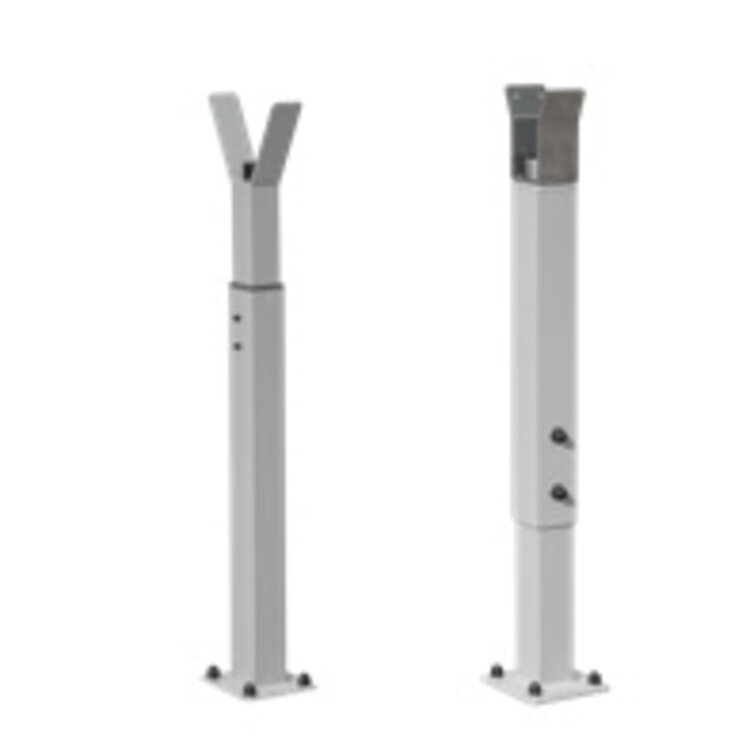

Auflagepfosten*
Der am Boden montierte Auflagepfosten verhindert weitestgehend Beschädigungen der Schranke durch Herunterdrücken des Schrankenbaums. Zur Höhenanpassung an das Gelände ist der Pfosten verstellbar und kann mit einem Haftmagneten bestellt werden (außer SH 30). Dieser erschwert das unbefugte Öffnen des Schrankenbaums.
* empfohlen ab einer Schrankenbaumlänge größer 4000mm.

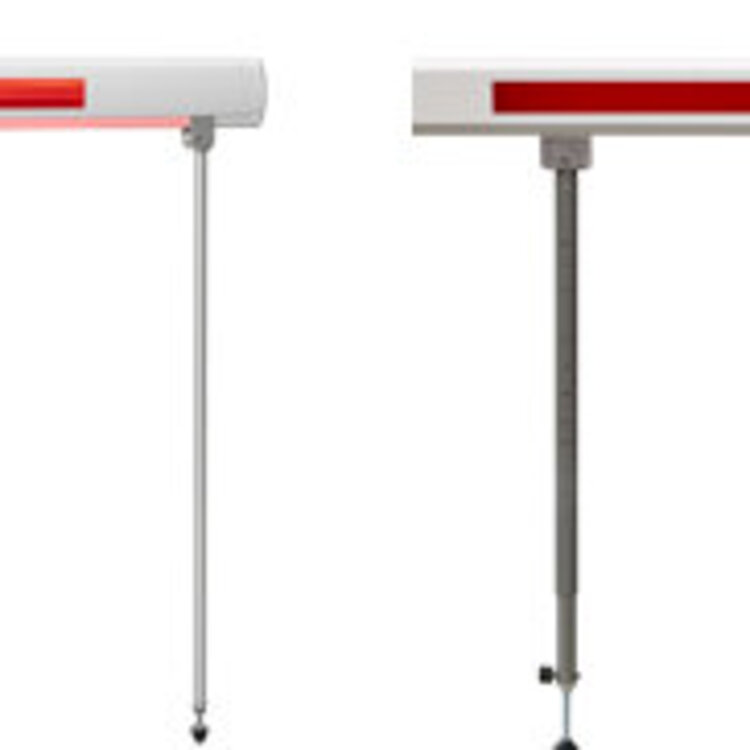

Pendelstütze
Die fest am Schrankenbaum montierte Aluminium-Stütze ist für ein ruhiges und sanftes Schließen mit Federdämpfung und Gummi-Endpuffer ausgestattet.

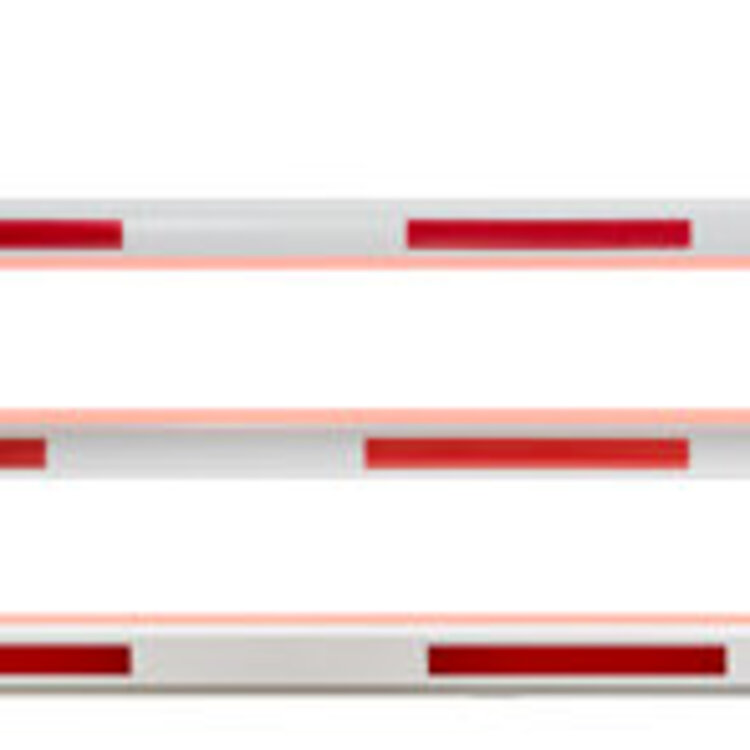

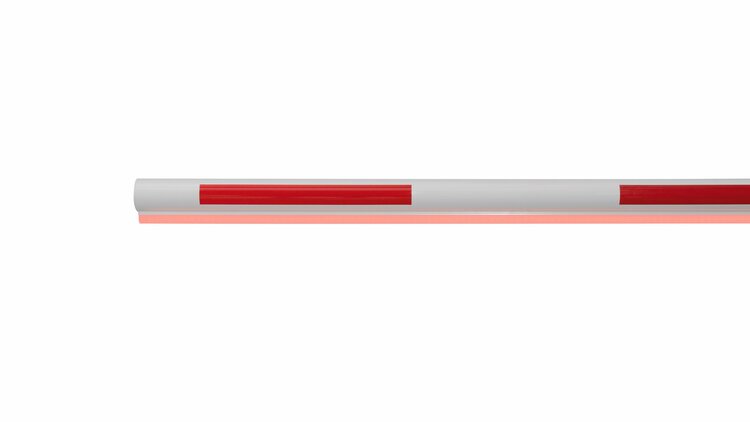

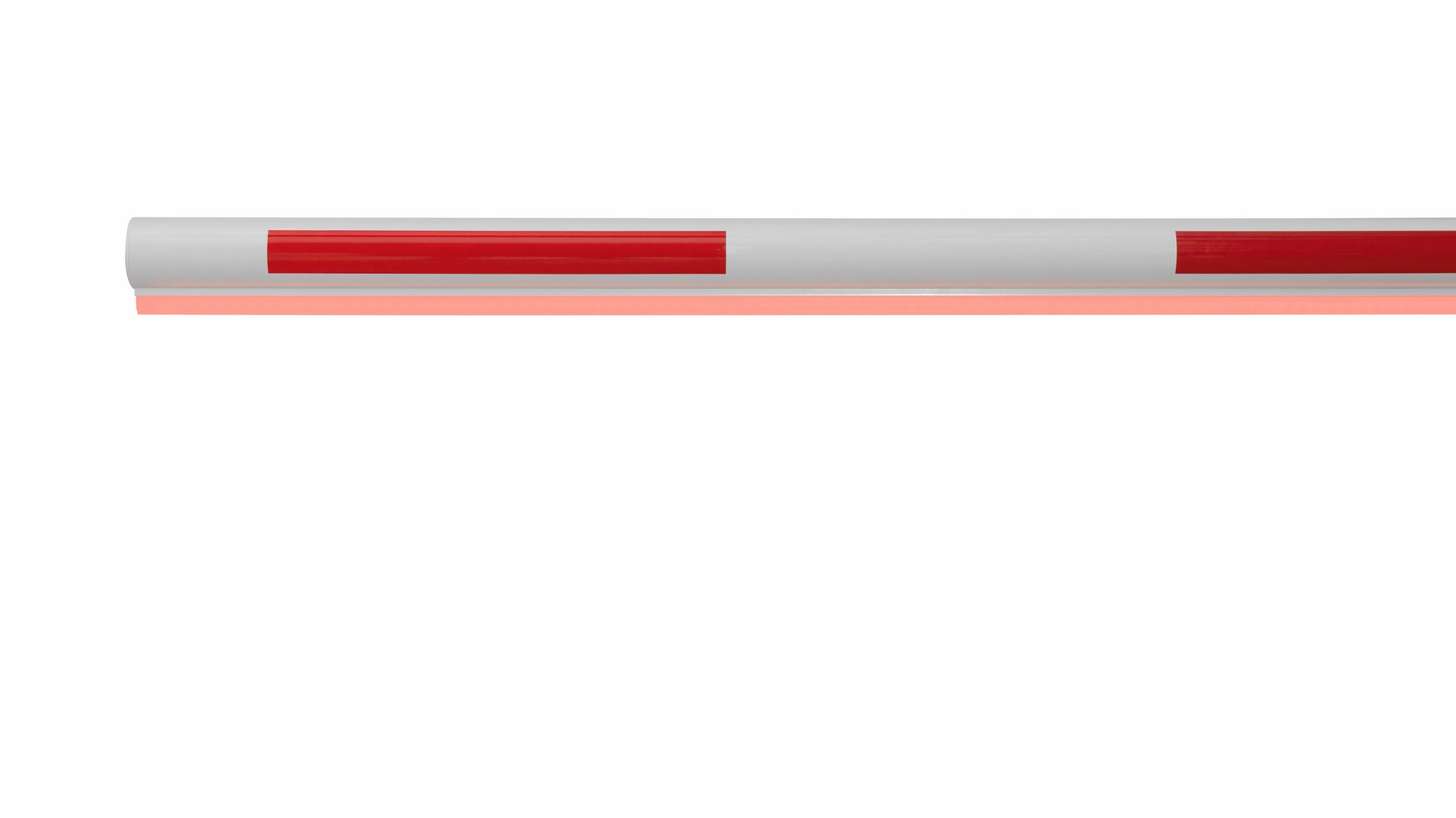

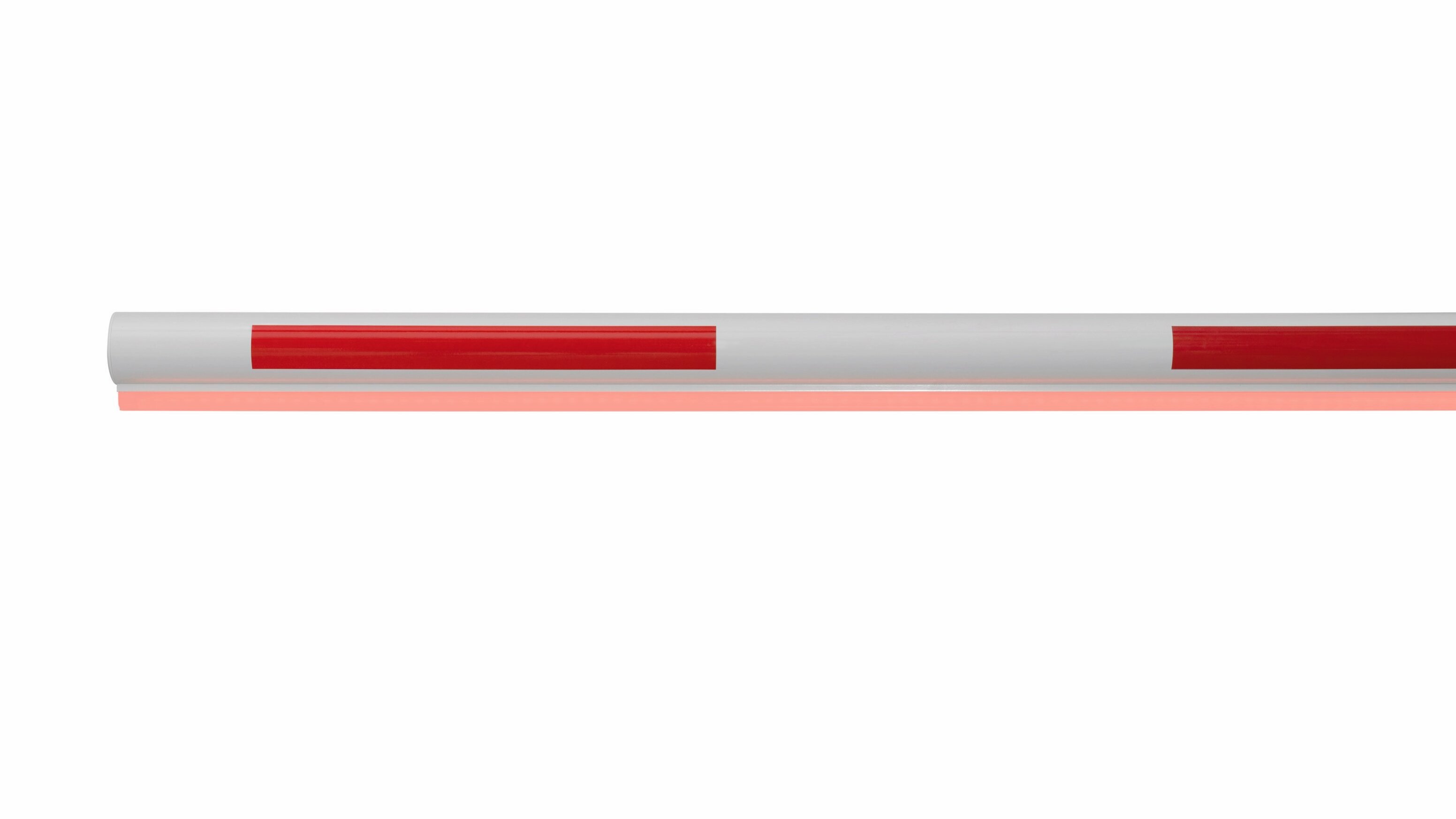

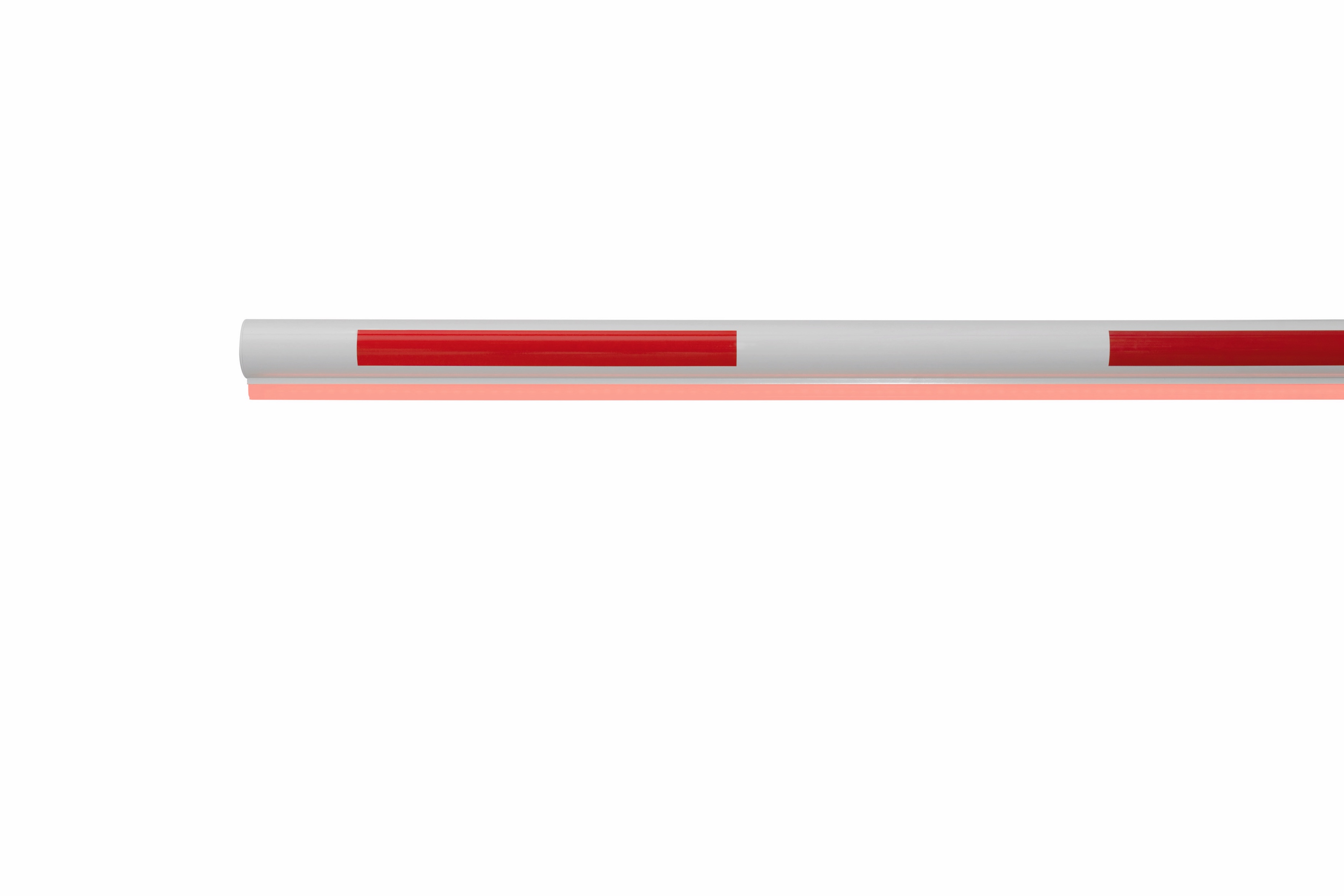

LED-Lichtstreifen
Für eine optimale Sichtbarkeit bei Nacht und zur Signalisierung des Öffnungszustands (rot: geschlossen, grün: geöffnet) können alle Schrankenbäume der SH-Serie (außer SH 30) mit LED-Lichtstreifen ausgestattet werden.

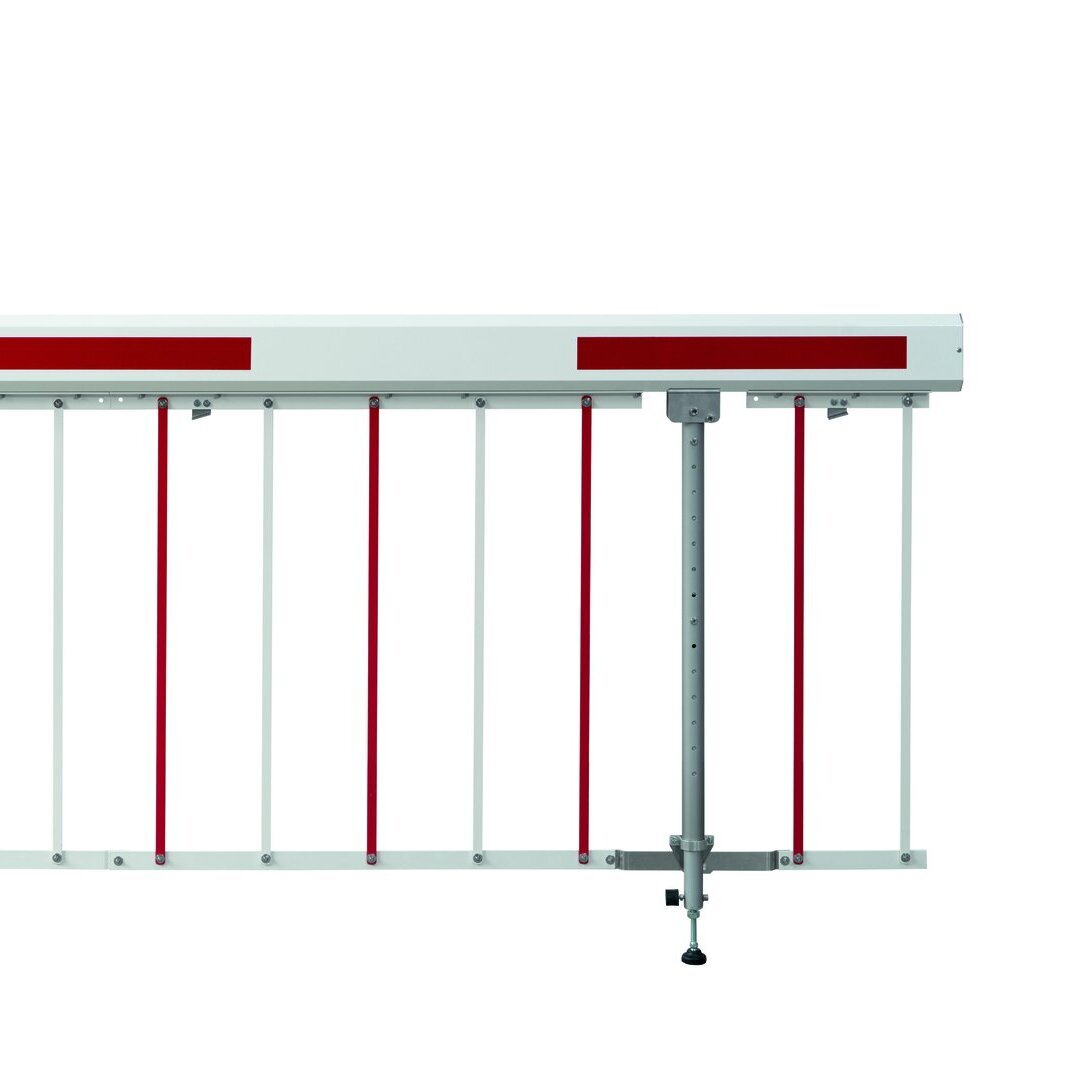

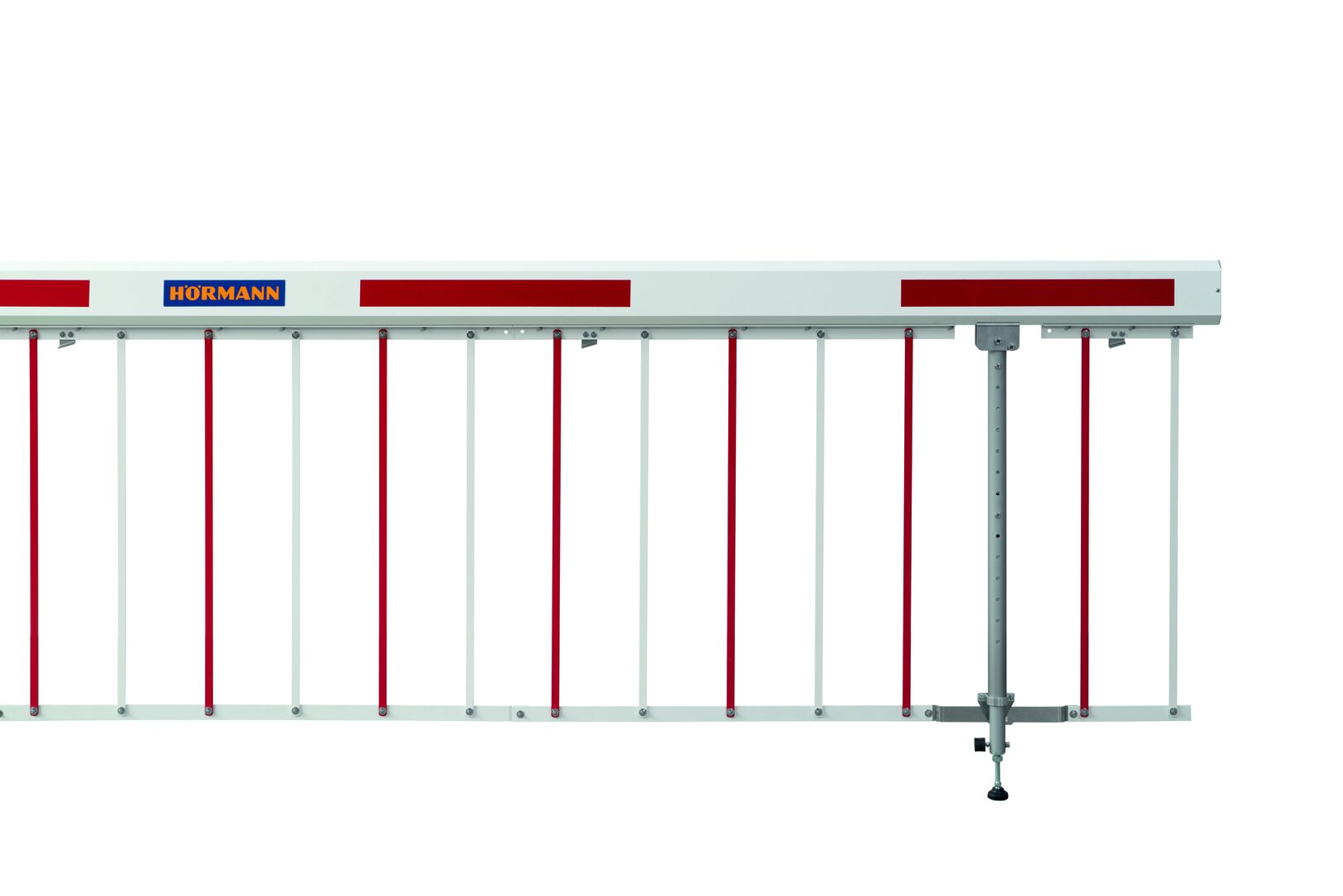

Hängegitter
Durch ein 750 mm hohes, rot-weißes Aluminium-Gitter kann der Bereich unter dem Schrankenbaum gesichert werden.
Bedienelemente

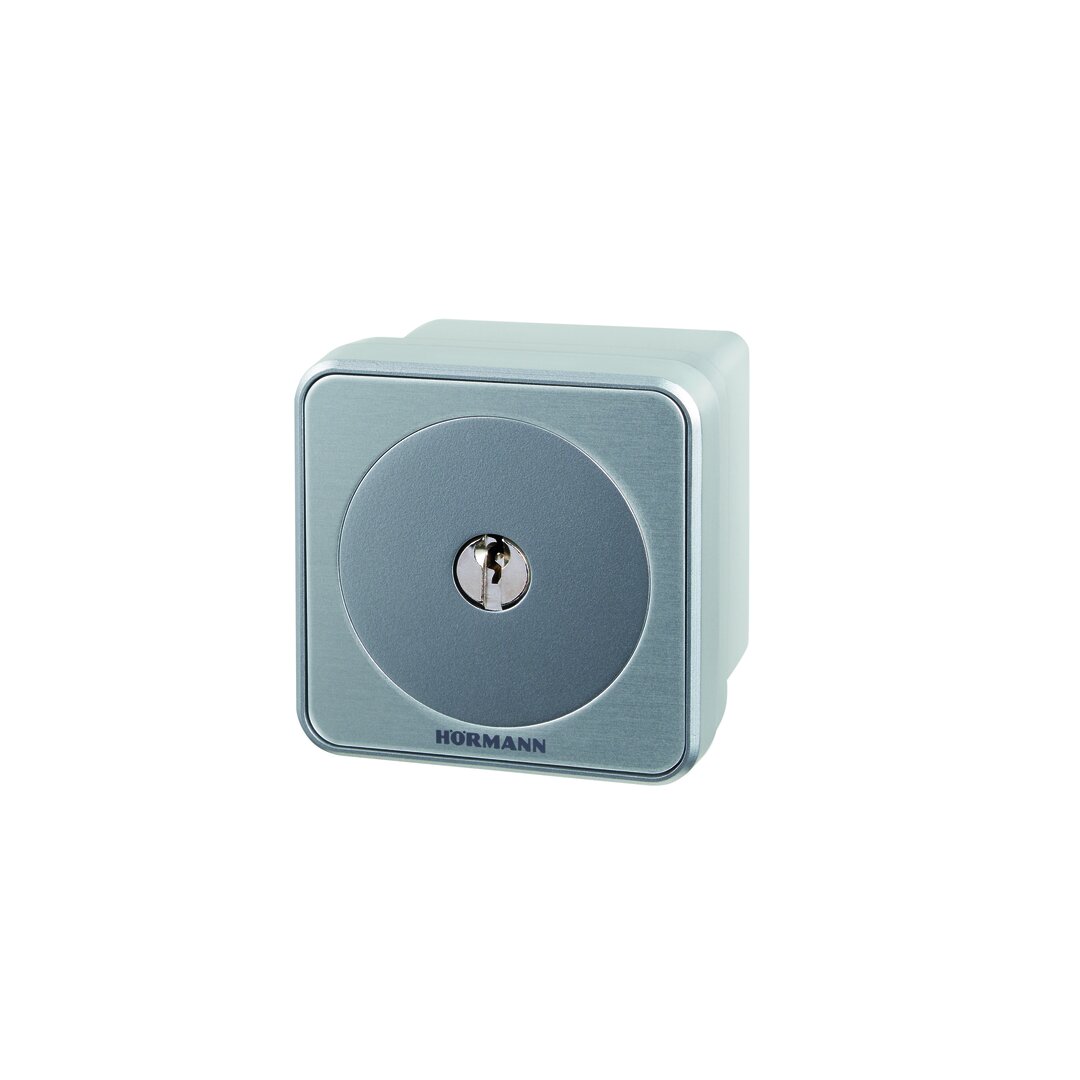

Schlüsseltaster STAP 50
Mit dem Schlüsseltaster STAP 50 kann die Schrank schnell und einfach von autorisiertem Personal geöffnet werden.

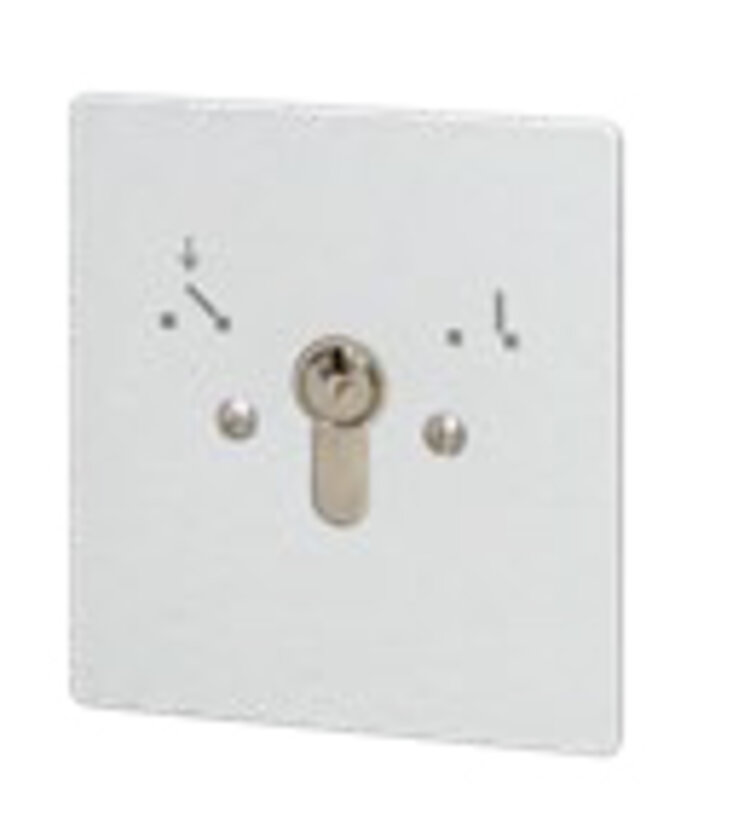

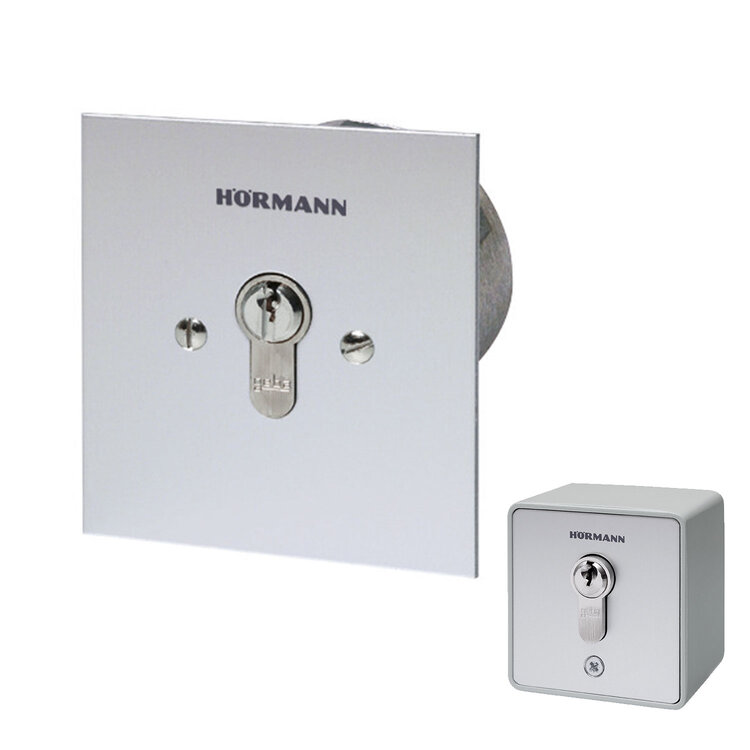

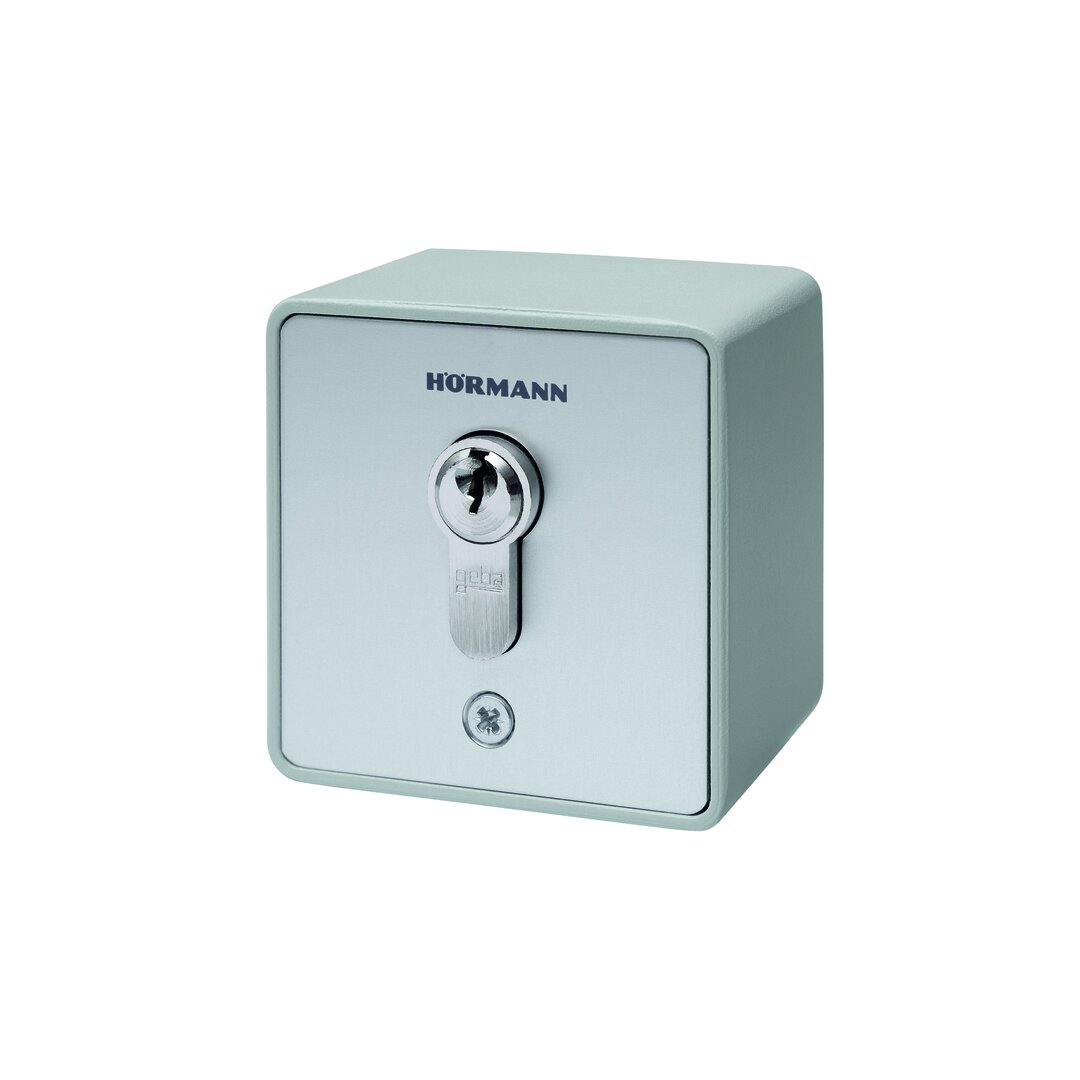

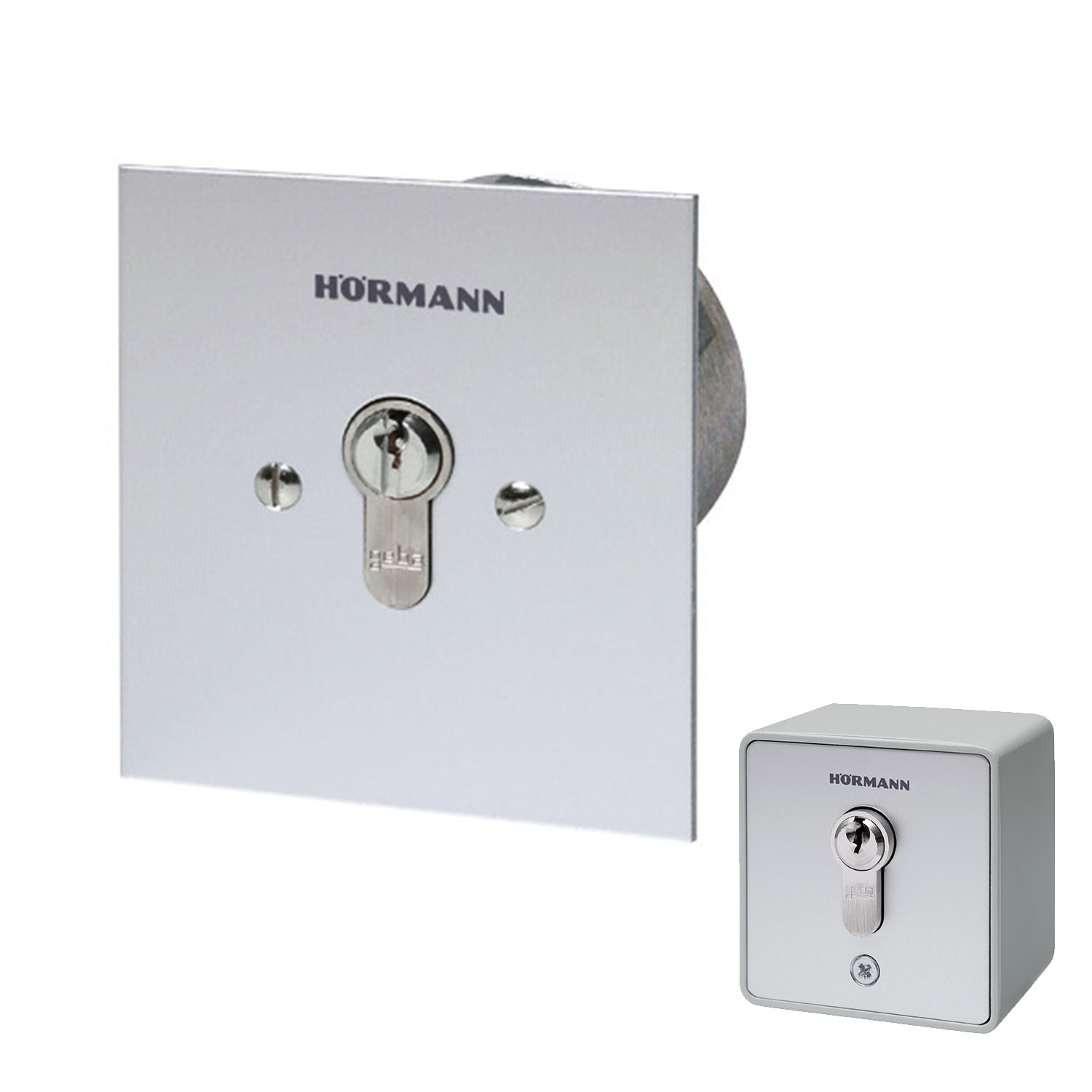

Schlüsseltaster ESU 30
Mit dem Schlüsselschalter kann die Schranke einfach durch die Haustechnik (z. B. über bauseitiges oder separates Schließsystem) geöffnet werden.

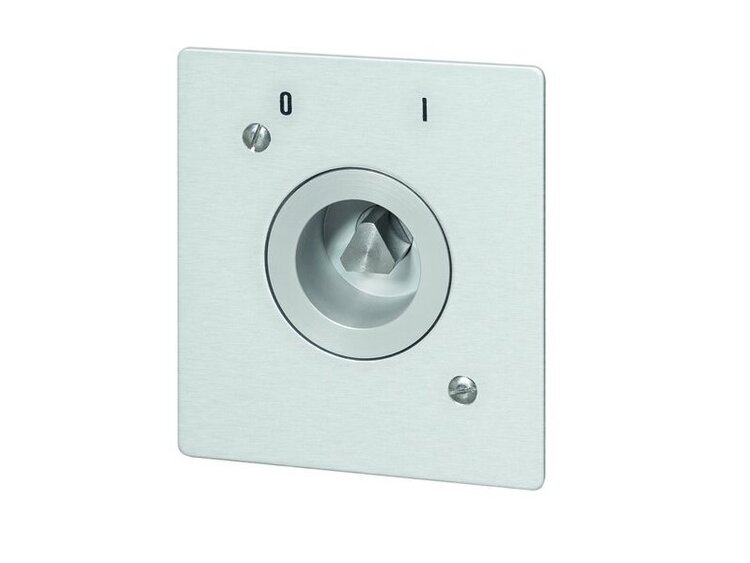

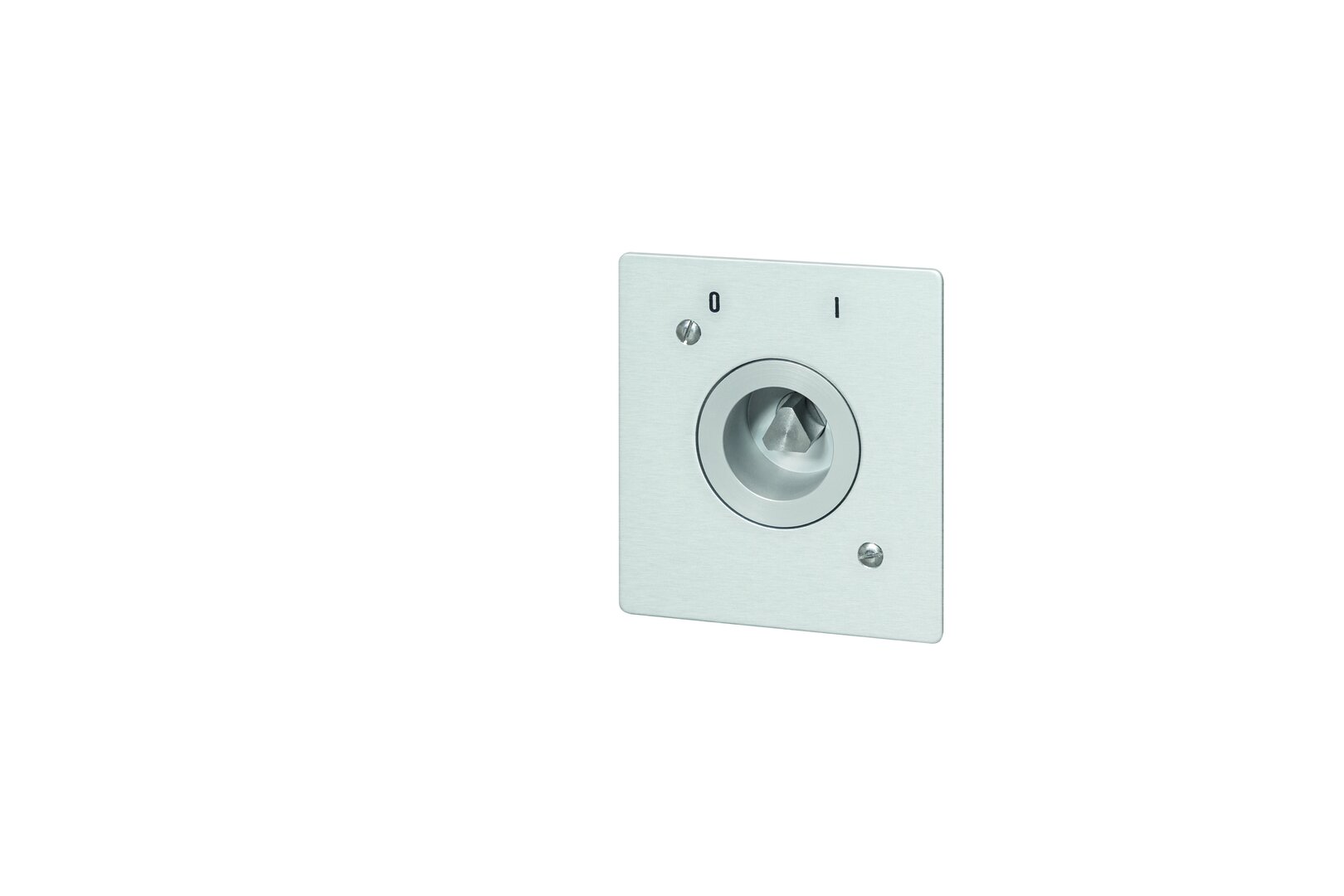

Feuerwehrschalter
Der Schalter ermöglicht ein schnelles, manuelles Öffnen der Schranke durch die Feuerwehr mit einem Dreikantschlüssel.

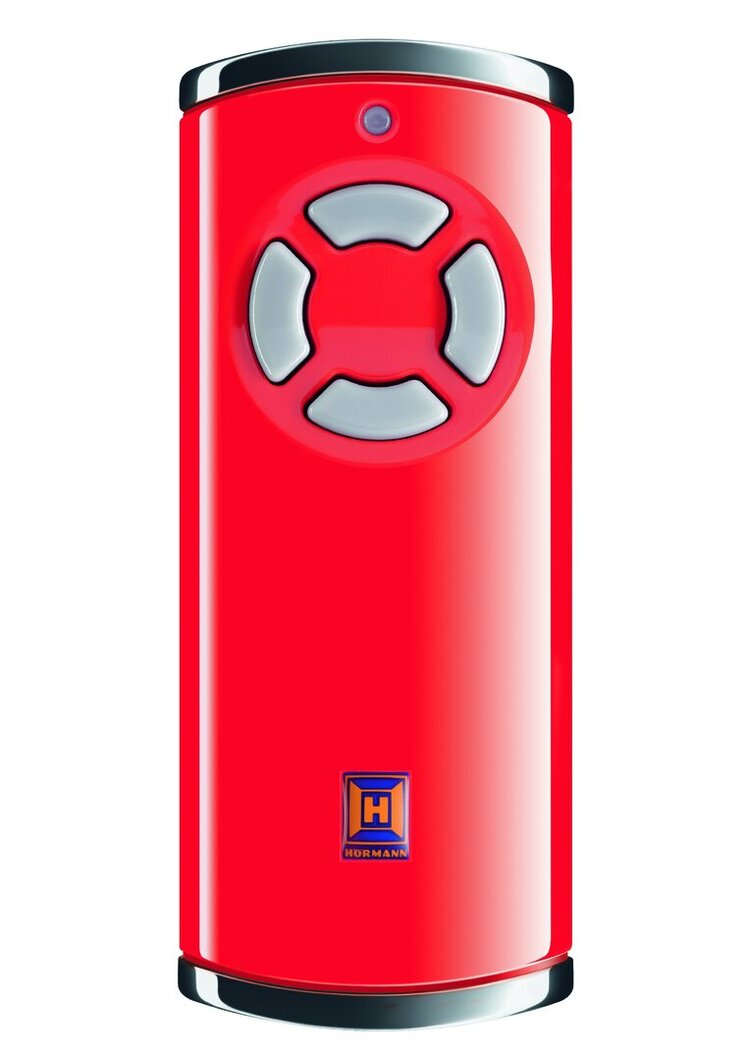

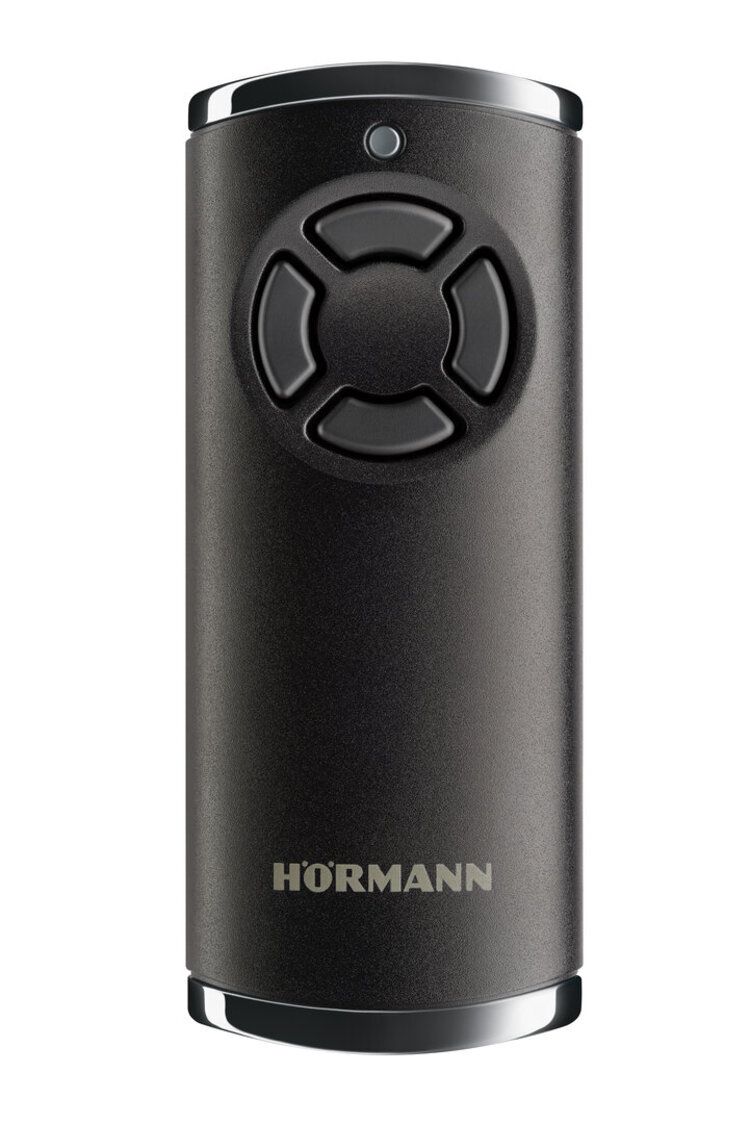

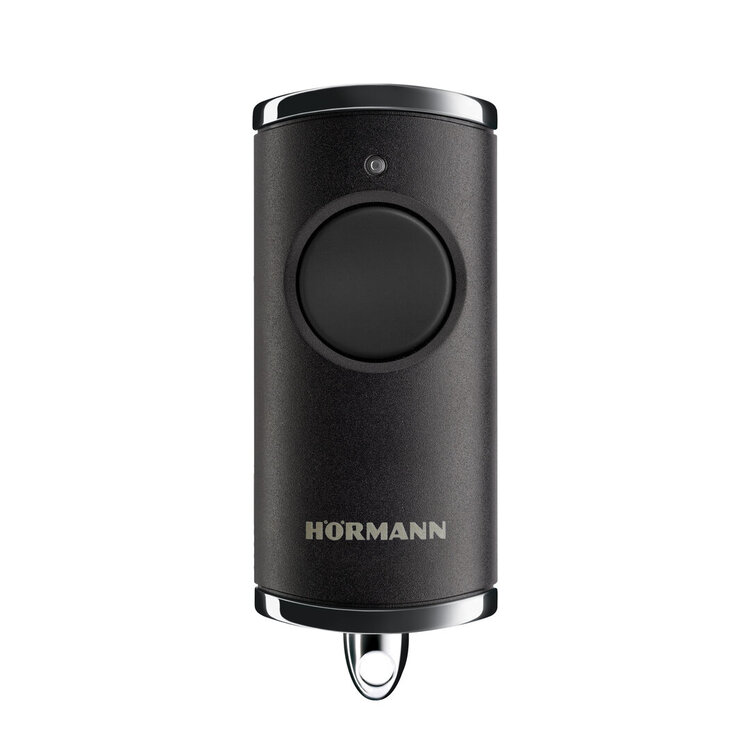

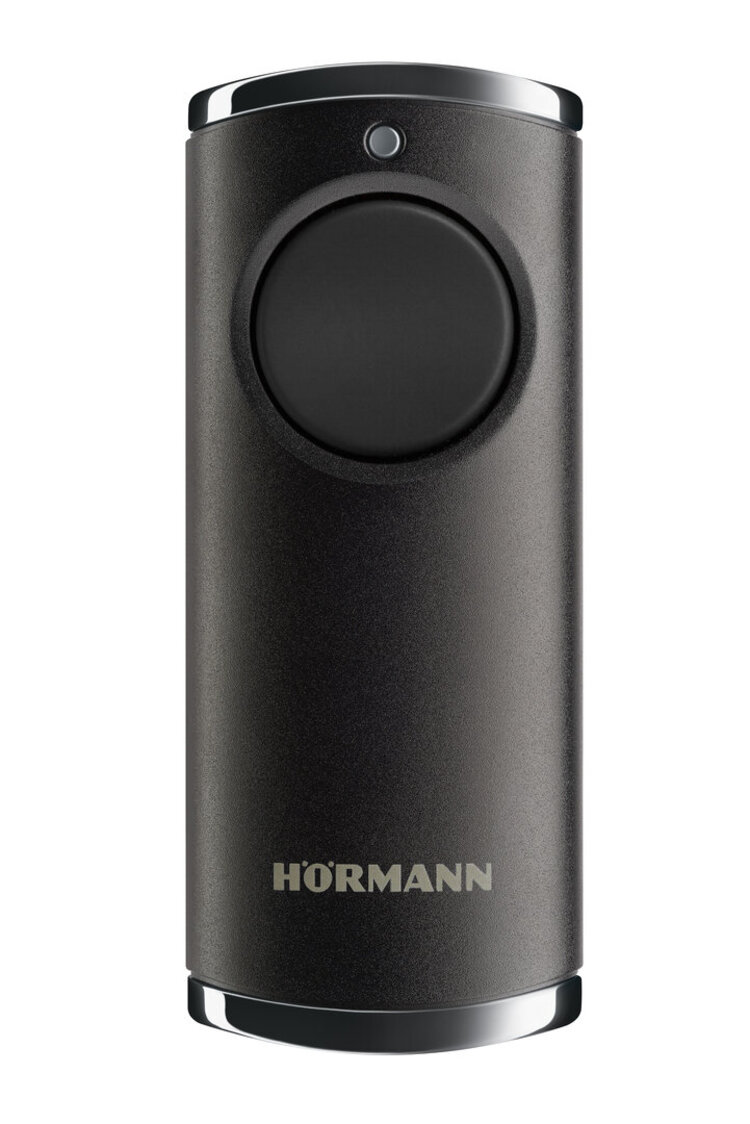

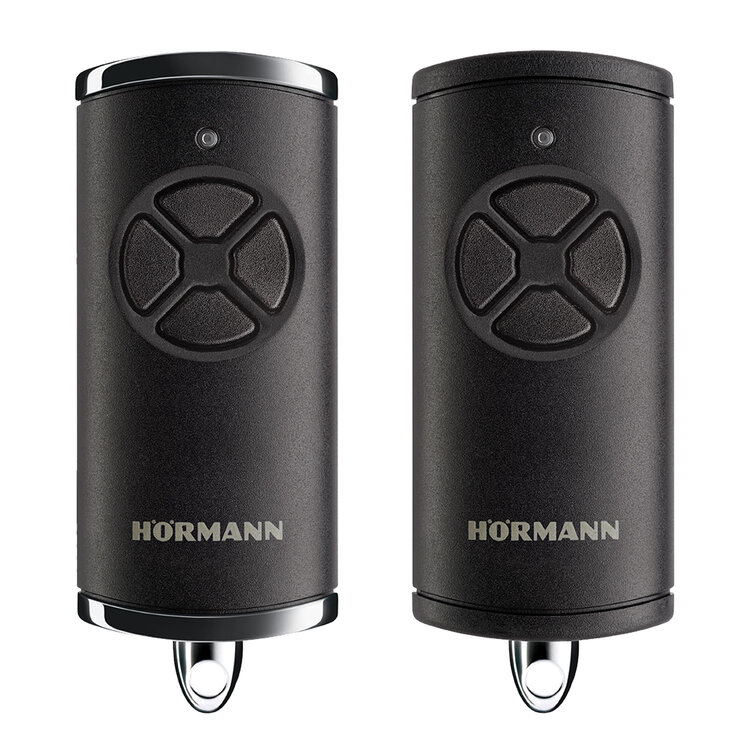

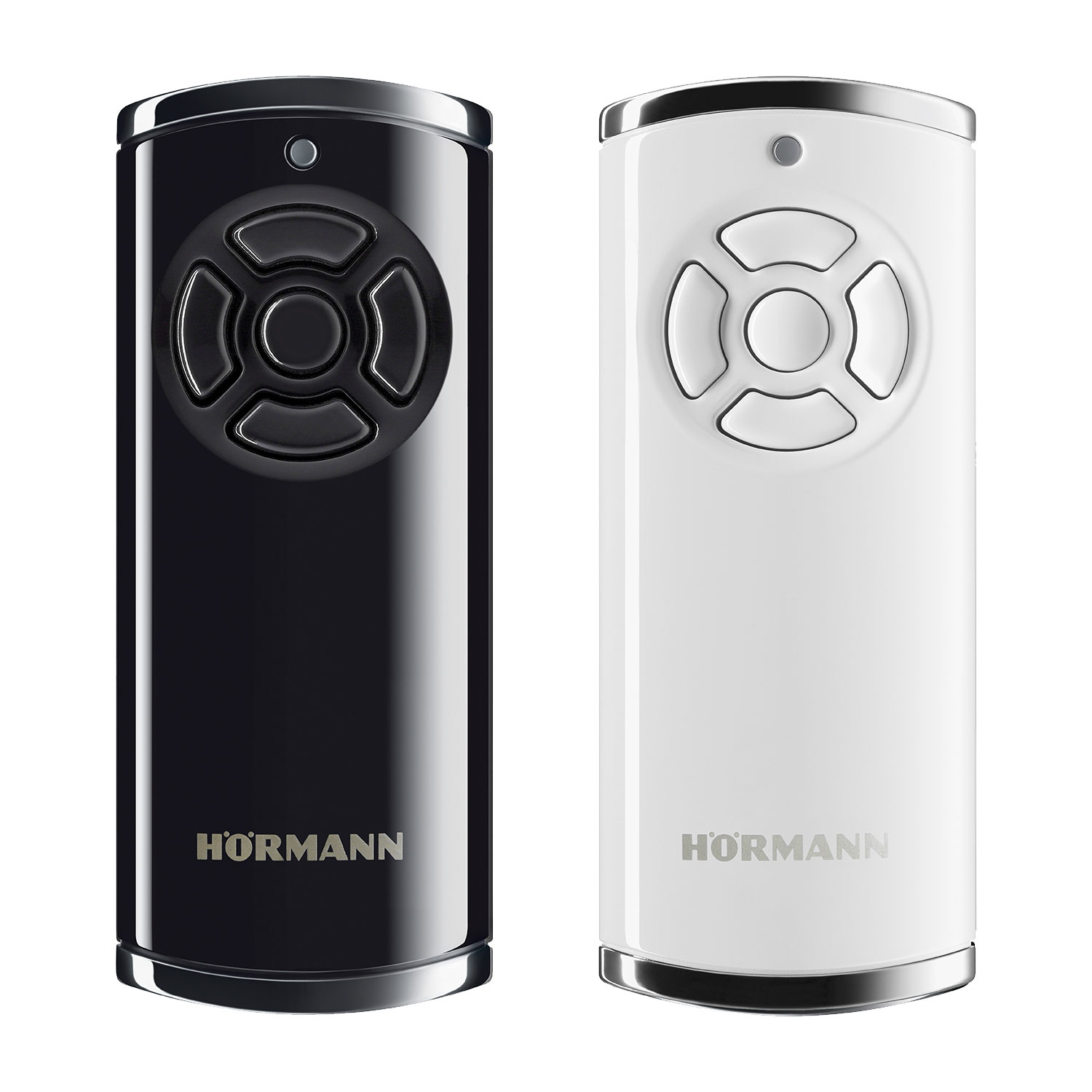

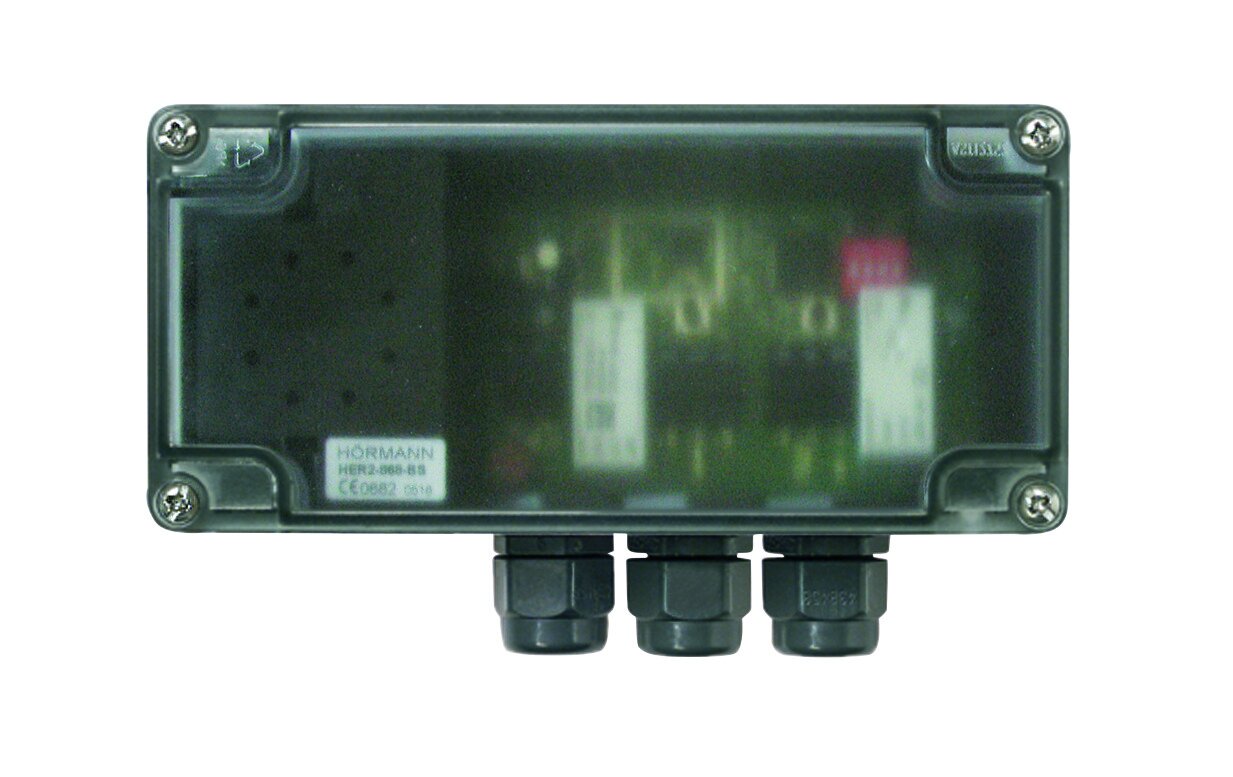

Hörmann BiSecur Funk (Abb. Handsender HS 4 BS)
Das moderne Funksystem BiSecur sorgt für eine komfortable und sichere Bedienung. Sämtliche Hörmann BiSecur Bedienelemente können mit den Schranken verwendet werden.
KFZ-Kennzeichnung

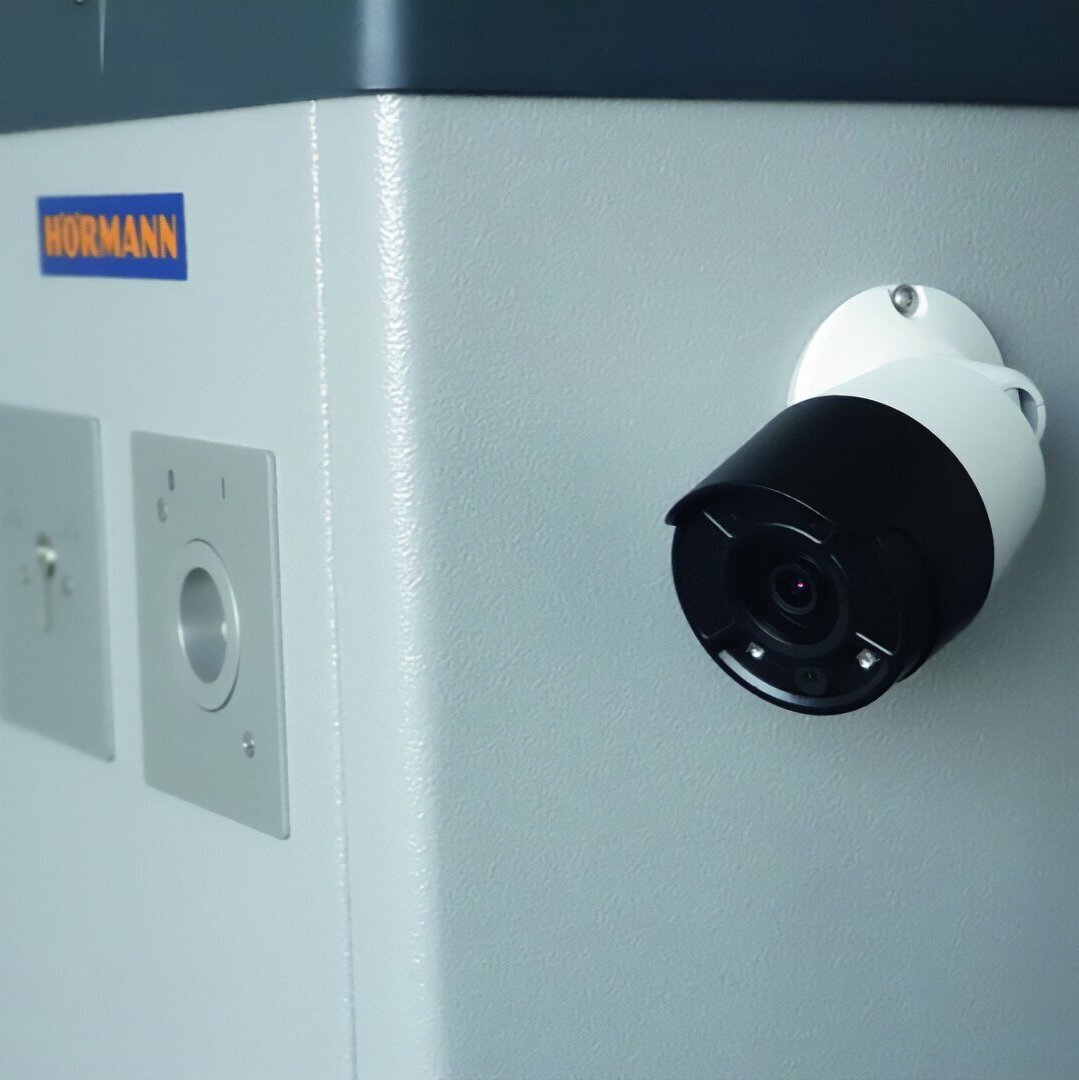

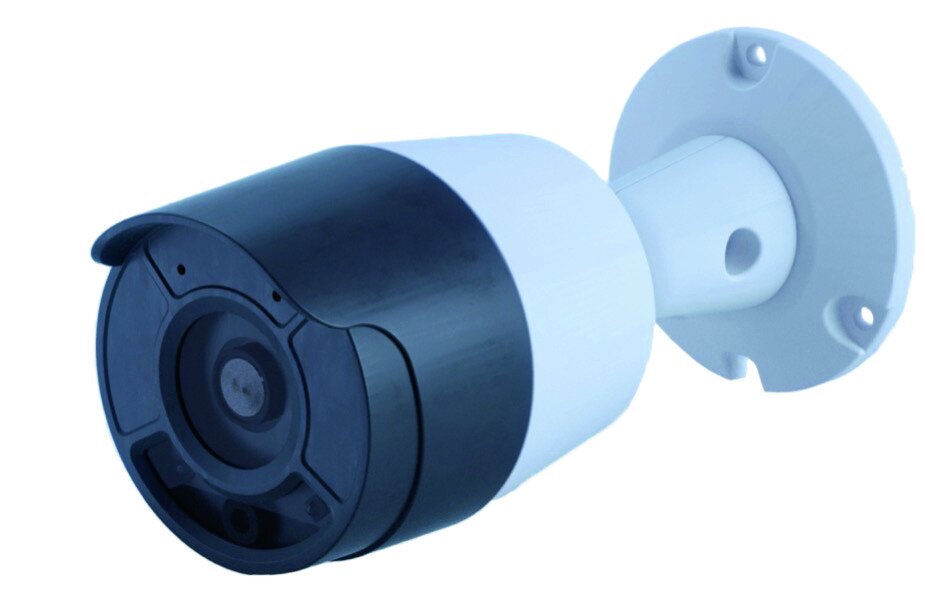

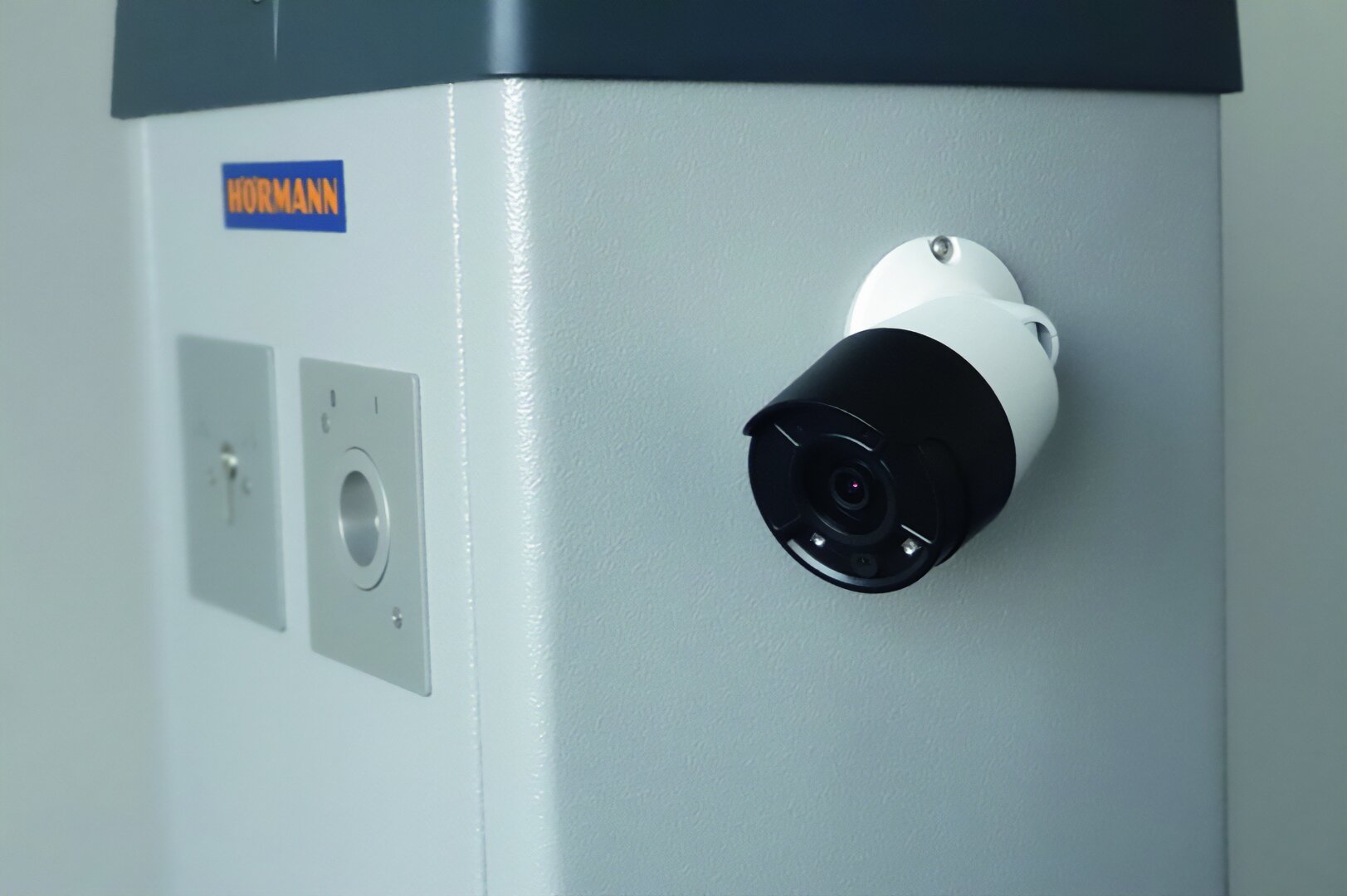

Kamera HCAM Basic
Die HCAM Basic ist eine preiswerte und einfach bedienbare Kamera für die Erkennung und Verwaltung von Kfz-Kennzeichen mit einem Lesebereich von 1 bis zu 6 Metern.

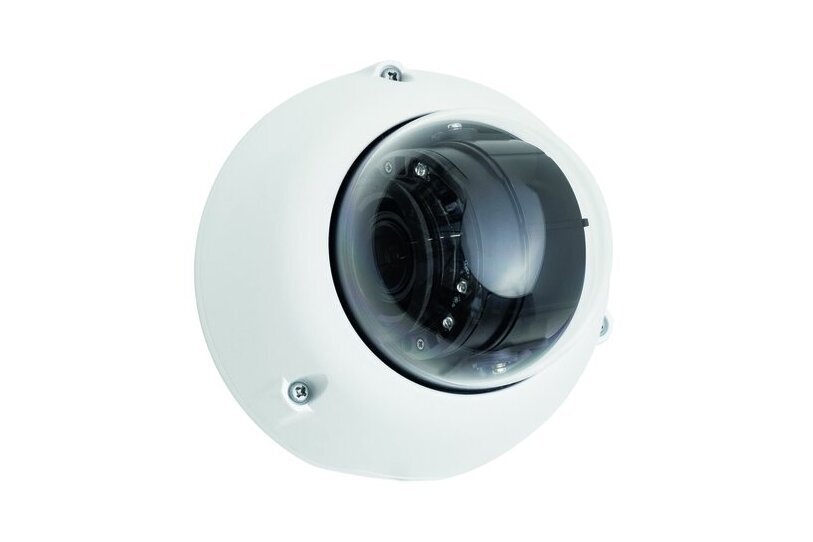

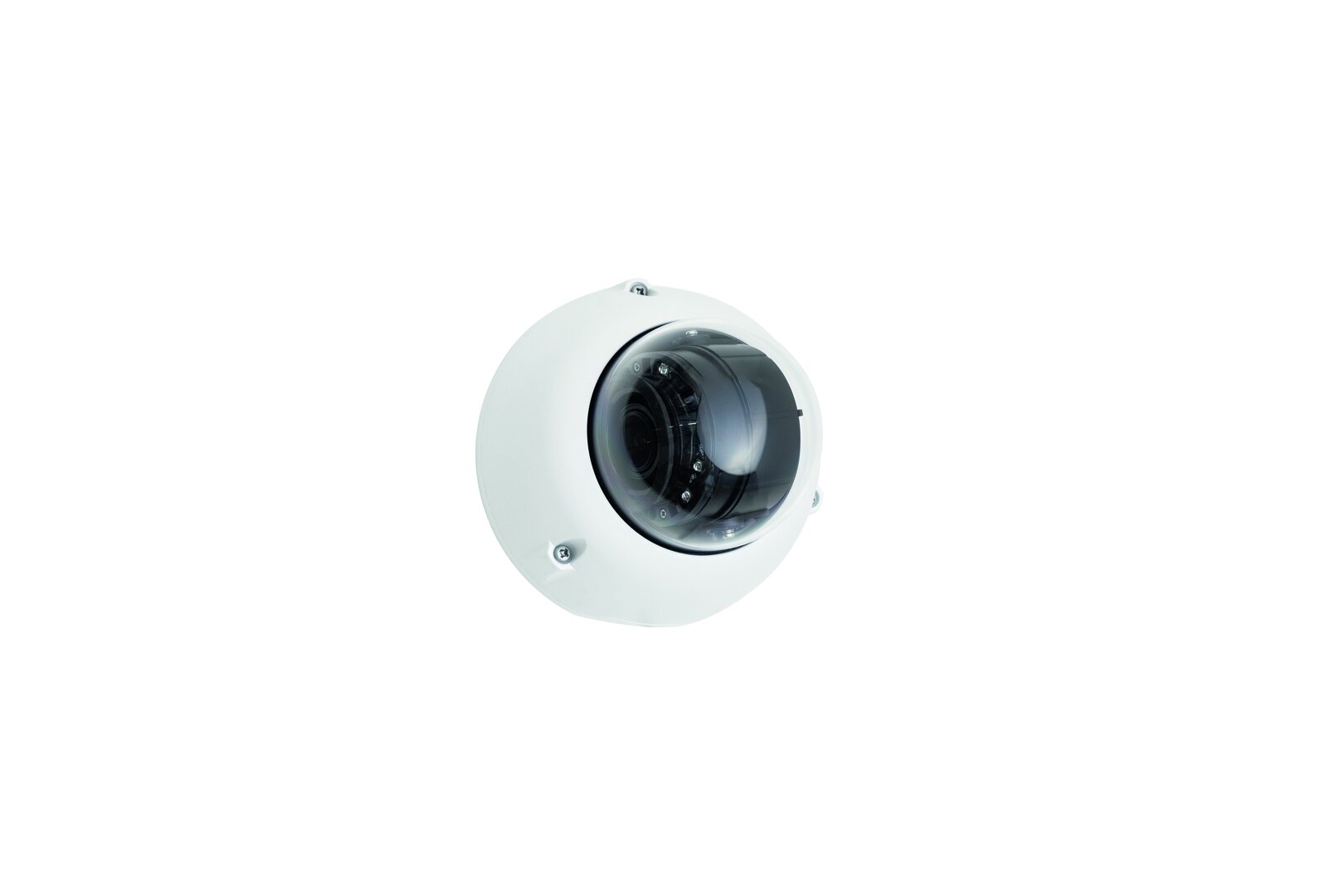

Kamera HCAM Dome
Dank leistungsfähiger Zoom-funktion erfasst die Kamera HCAM Dome Kfz-Kennzeichen in einem Lesebereich von 1 bis zu 16 Metern – mithilfe justierbarer Optik und robustem Gehäuse ist sie geeignet für anspruchsvolle Montagen.

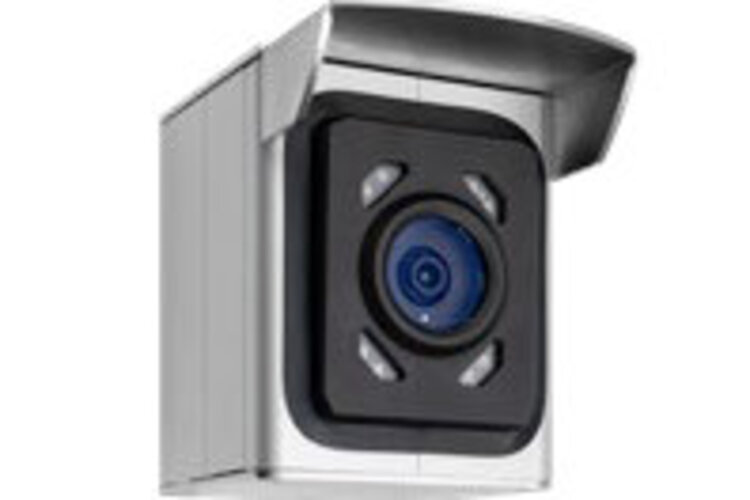

Kamera HCAM Smart
Die HCAM Smart nutzt aktuellste Technologien und neuronale Netze, um Kfz-Kennzeichen extrem schnell und sicher zu erfassen. Die Kamera hat einen Lesebereich von 1 bis zu 16 Metern.
Sonstiges Zubehör

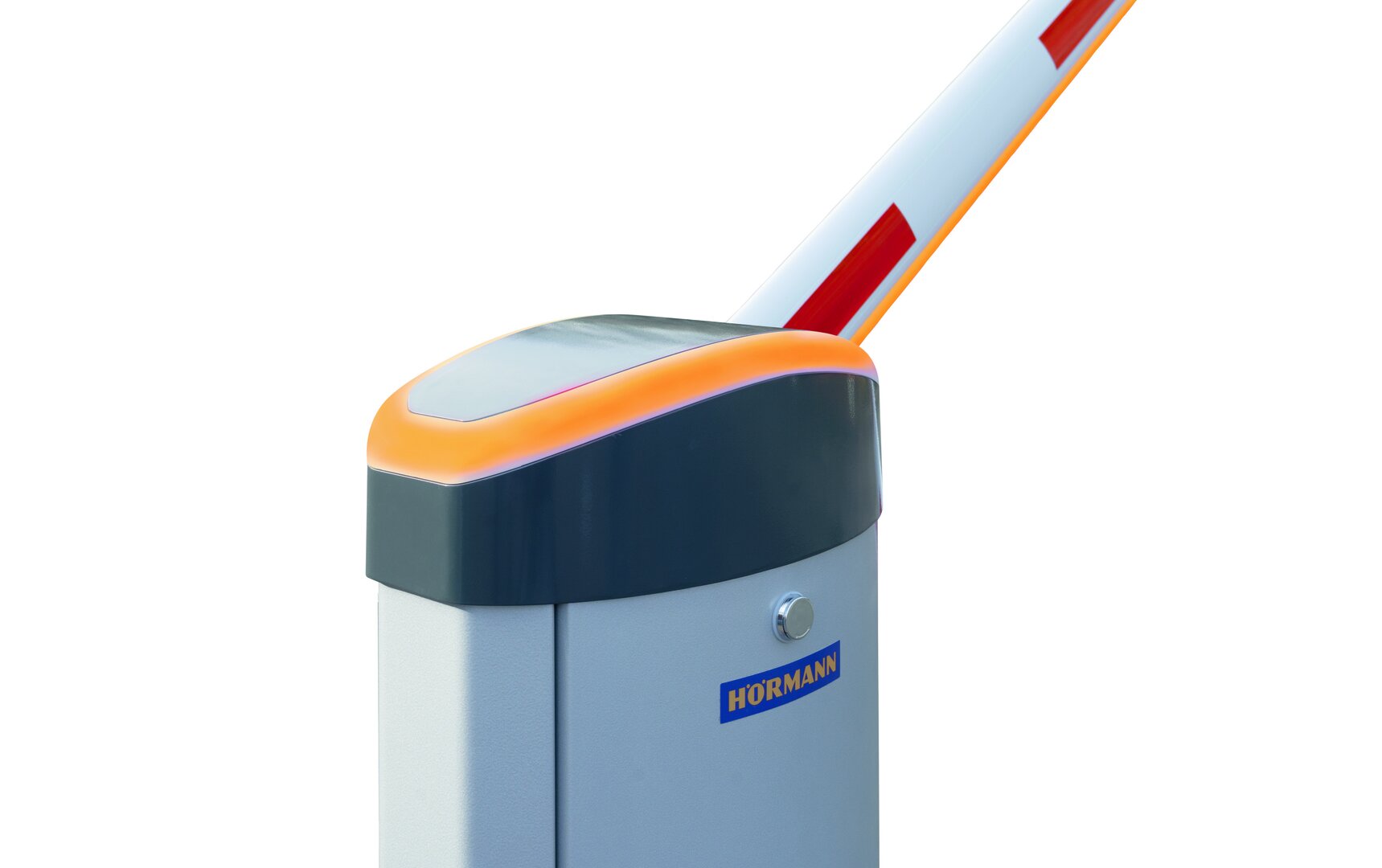

Haubenbeleuchtung Orange
Die bei jedem Öffnen und Schließen orange leuchtende Haube erhöht die Sicherheit von Personen und Fahrzeugen.

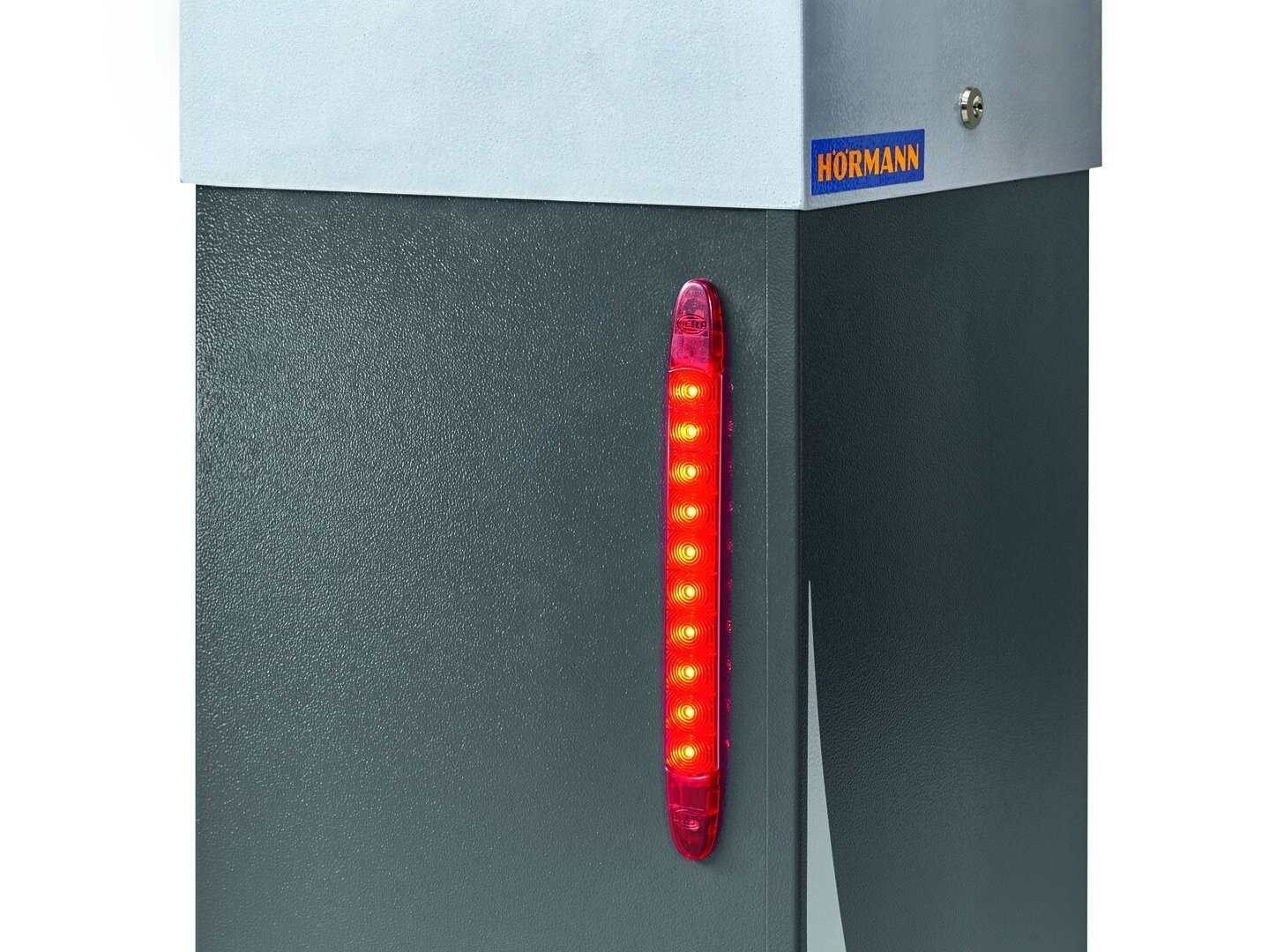

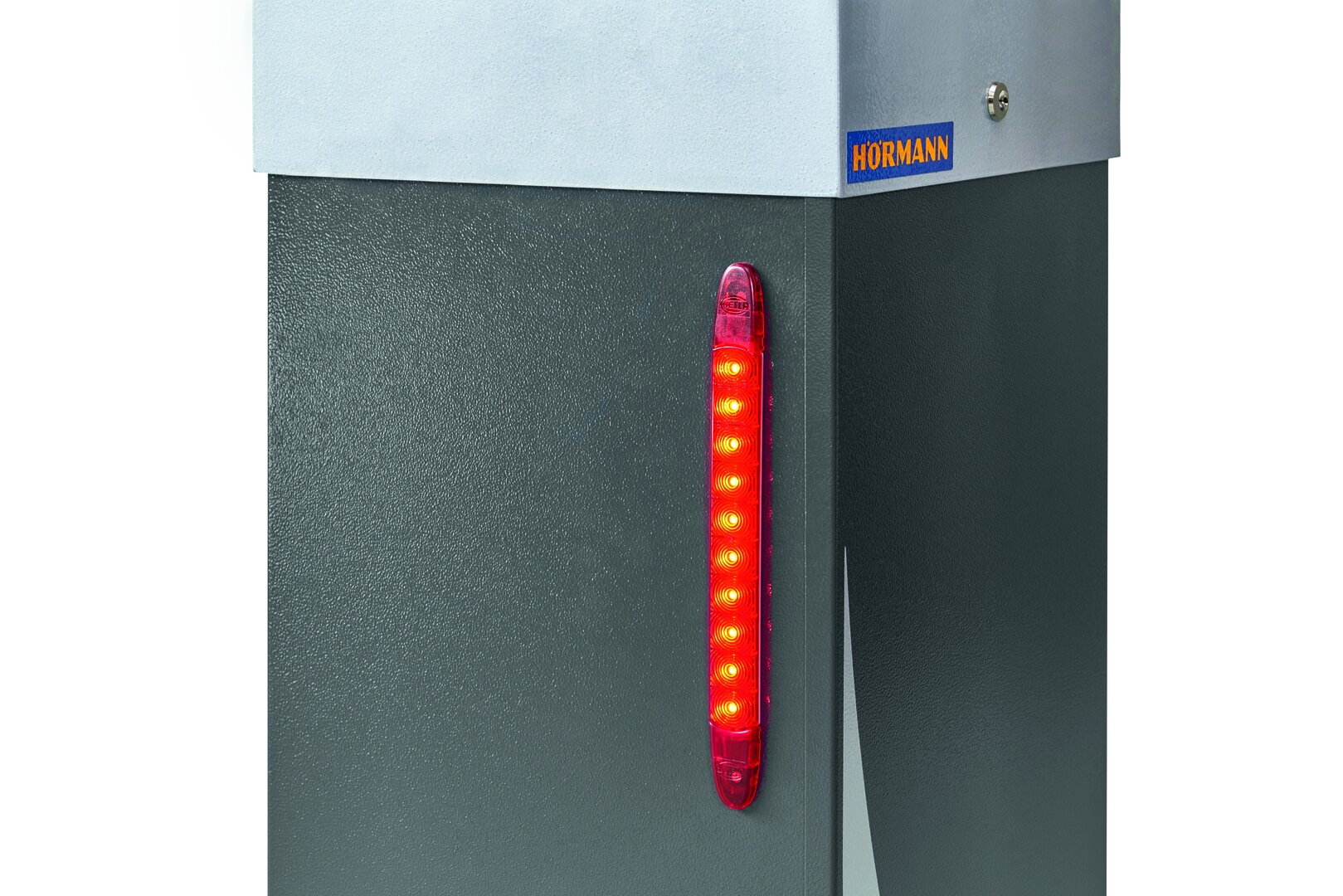

LED- Vorwarnleuchte
Vor jedem Öffnen und Schließen signalisiert die Vorwarnleuchte die darauf folgende Schrankenbaumbewegung.

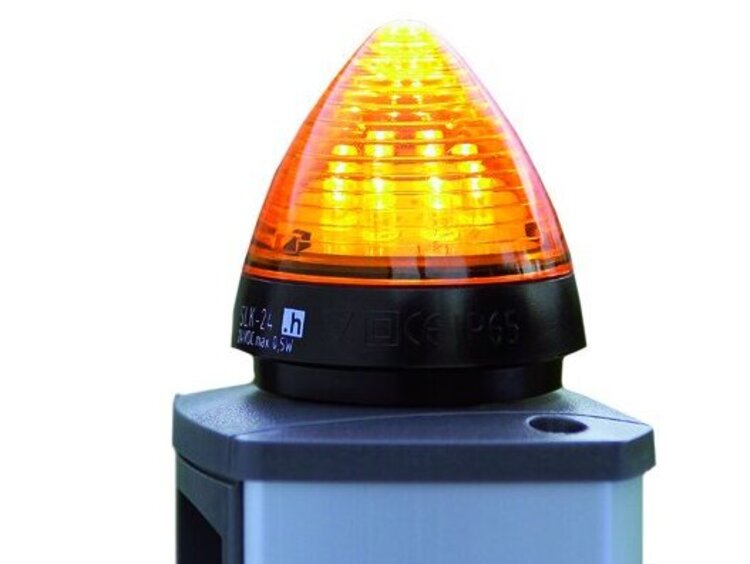

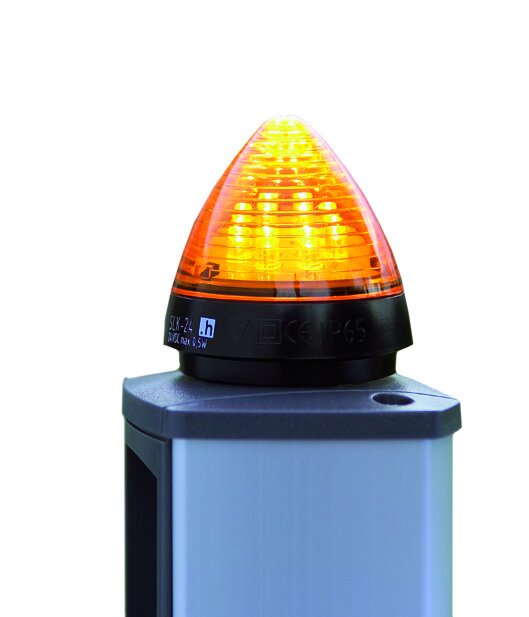

LED-Signalleuchte SLK gelb
Die Signalleuchte SLK zeigt den Öffnungs- und Schließvorgang an.

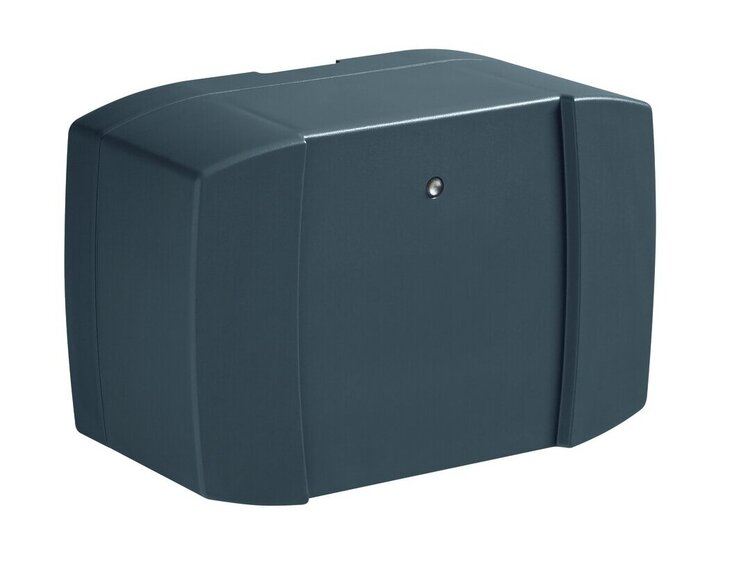

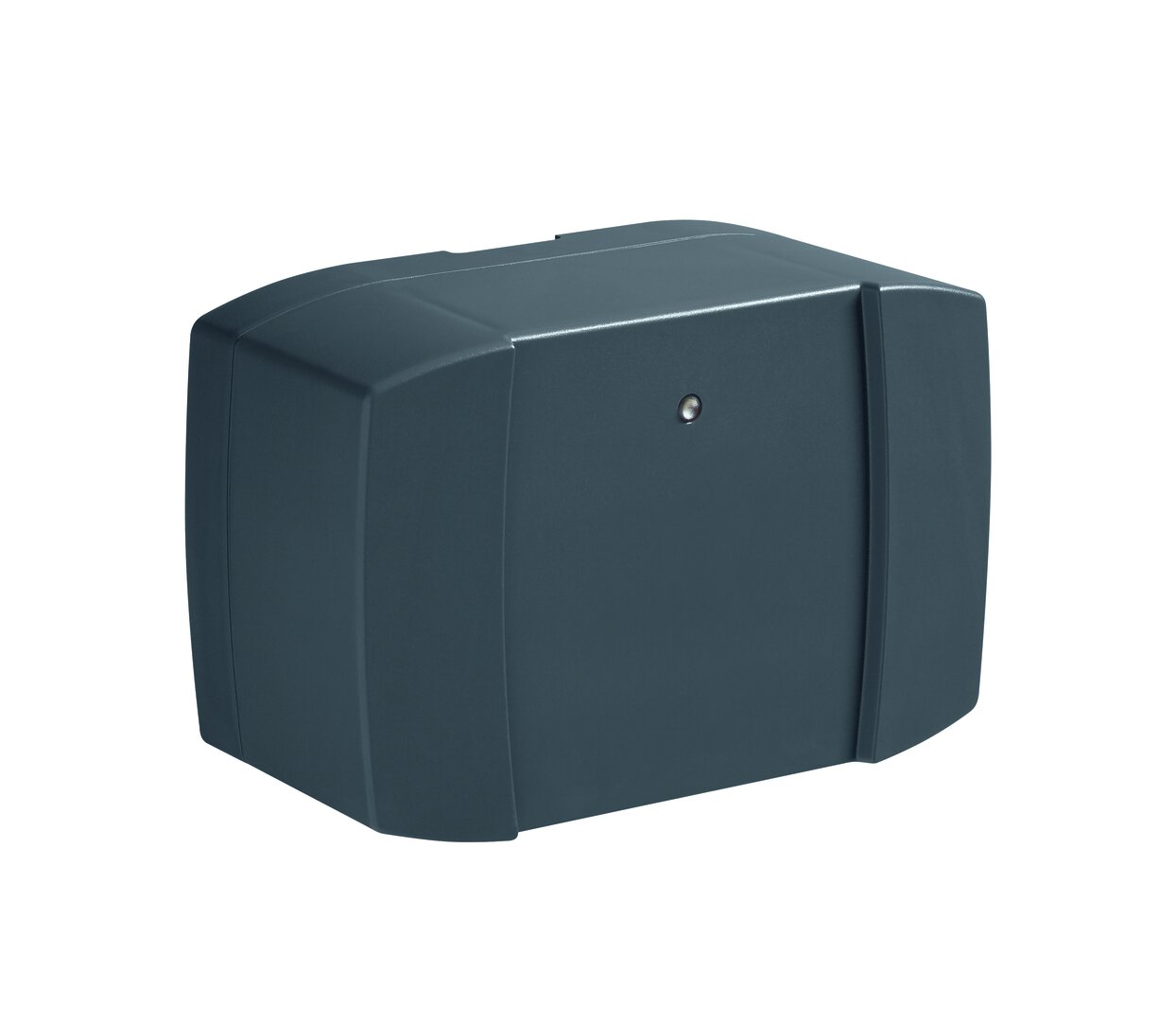

Not-Akku
Der Not-Akku kann den temporären Weiterbetrieb zur Sicherstellung des Betriebs bei Stromausfall ermöglichen (integriert im Schrankengehäuse).

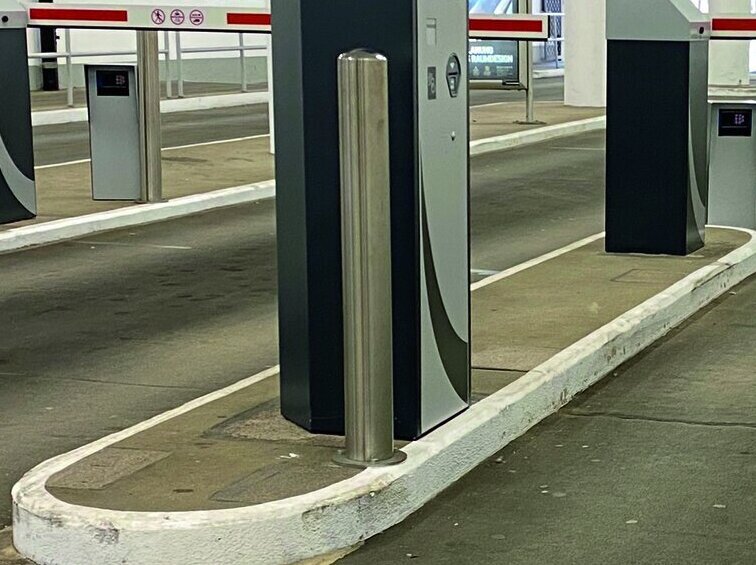

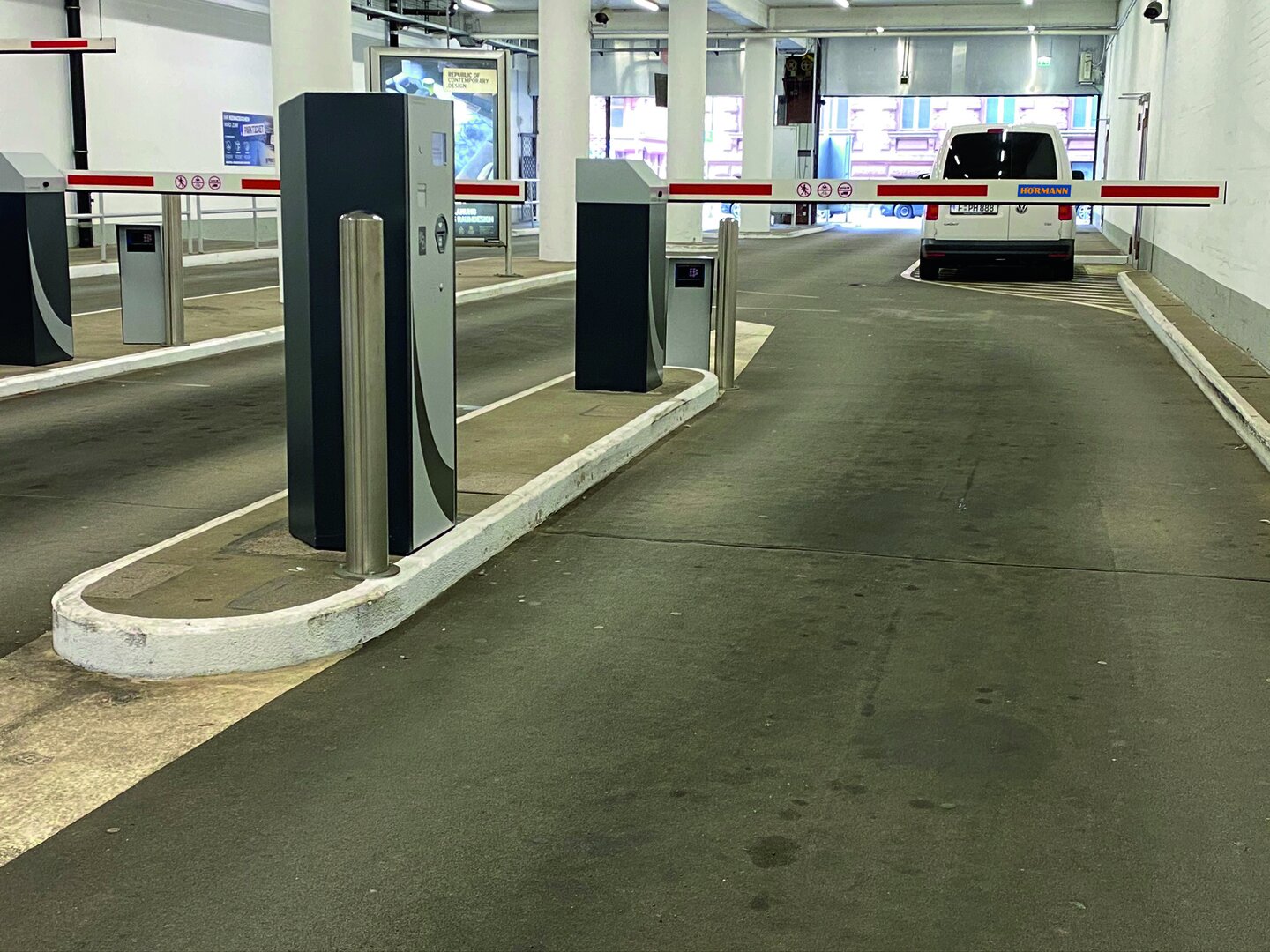

Anfahrschutz*
Zur Montage vor Schranken, Ein- / Ausfahrstationen oder Kassenautomaten. Erhältlich in drei Durchmessern, fünf verschiedenen Designs sowie den Ausführungen Stahl lackiert oder Edelstahl. Details siehe Broschüre „Anfahr- und Rammschutz“.

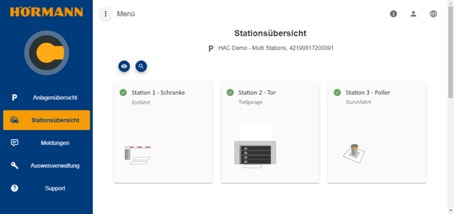

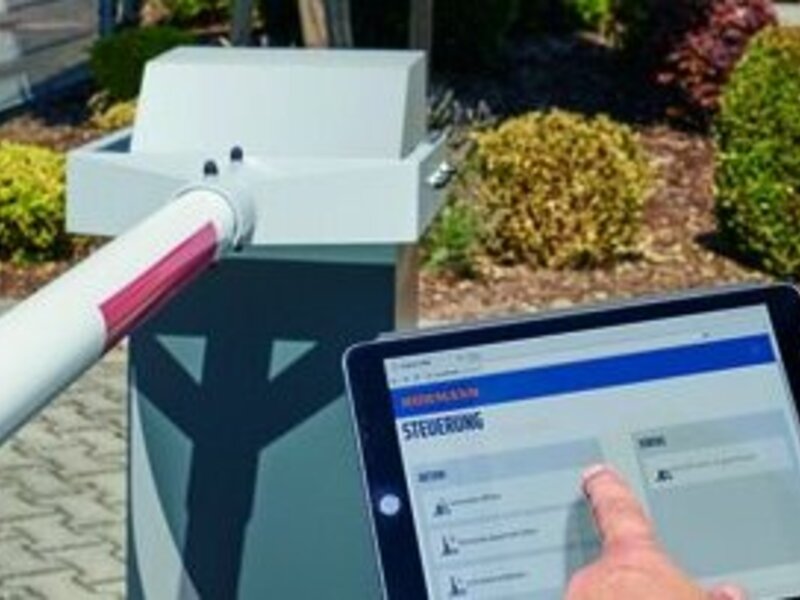

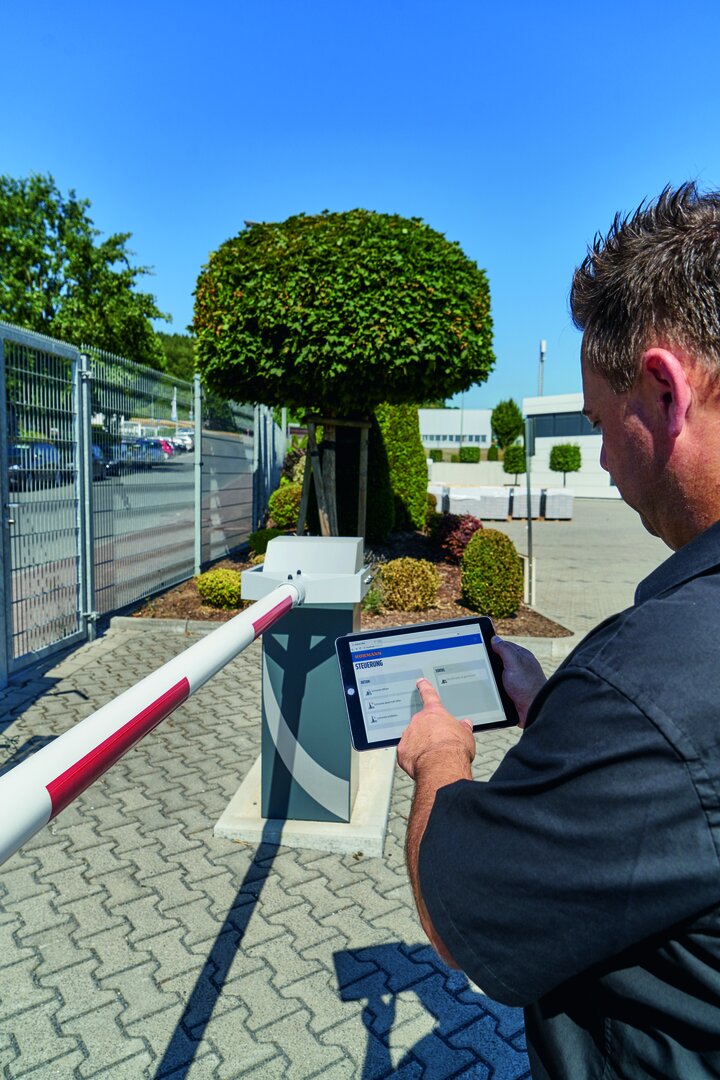

Maßgeschneiderte Zufahrtsberechtigungen mit OnlineControl
Mit dem OnlineControl-Management lassen sich Ein- und Ausfahrten besonders flexibel und sicher steuern. Das System ermöglicht eine individuelle Ausweisverwaltung, sodass genau definiert werden kann, welche Benutzer oder Gruppen mit welchen Ausweisen und zu welchen Zeiten eine Schranke passieren dürfen. Damit eignet sich OnlineControl ideal für Wohnanlagen, Firmenparkplätze, Parkhäuser oder Industrieareale, in denen eine differenzierte Zugangsregelung erforderlich ist.
Über einen Webbrowser auf mobilen oder stationären Endgeräten können Schranken einfach administriert werden – entweder lokal im Netzwerk oder standortunabhängig über das Internet. So lassen sich Benutzer, Ausweise und Schranken komfortabel verwalten, ohne dass ein direkter Zugriff vor Ort notwendig ist.
Mit OnlineControl Live wird die Steuerung noch effizienter: Mehrere Schrankenanlagen können weltweit zentral überwacht und gesteuert werden. Neben der Ausweisverwaltung bietet die Lösung auch eine Fernsteuerung inklusive Statusabfrage und Störungsanalyse. Dadurch werden Reparaturzeiten reduziert, Doppelfahrten von Servicepersonal vermieden und die Anlagen bleiben stets betriebsbereit.
Dank vielseitiger Schnittstellen ist die Einbindung moderner Zugangstechnologien wie RFID, Kennzeichenerkennung, Barcodes oder QR-Codes problemlos möglich. Zudem lassen sich bis zu 2000 Ausweise und acht verschiedene Benutzergruppen verwalten – ideal für Anlagen jeder Größe.

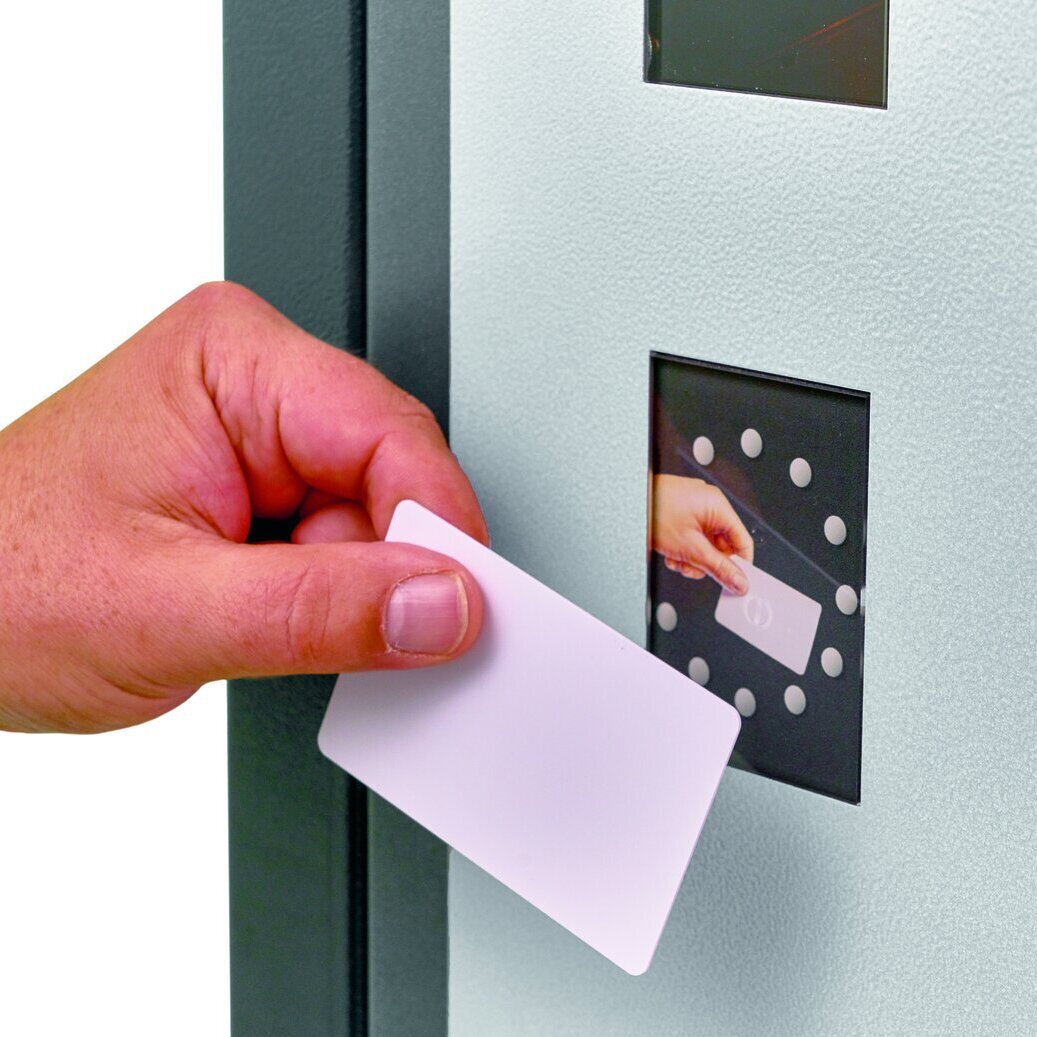

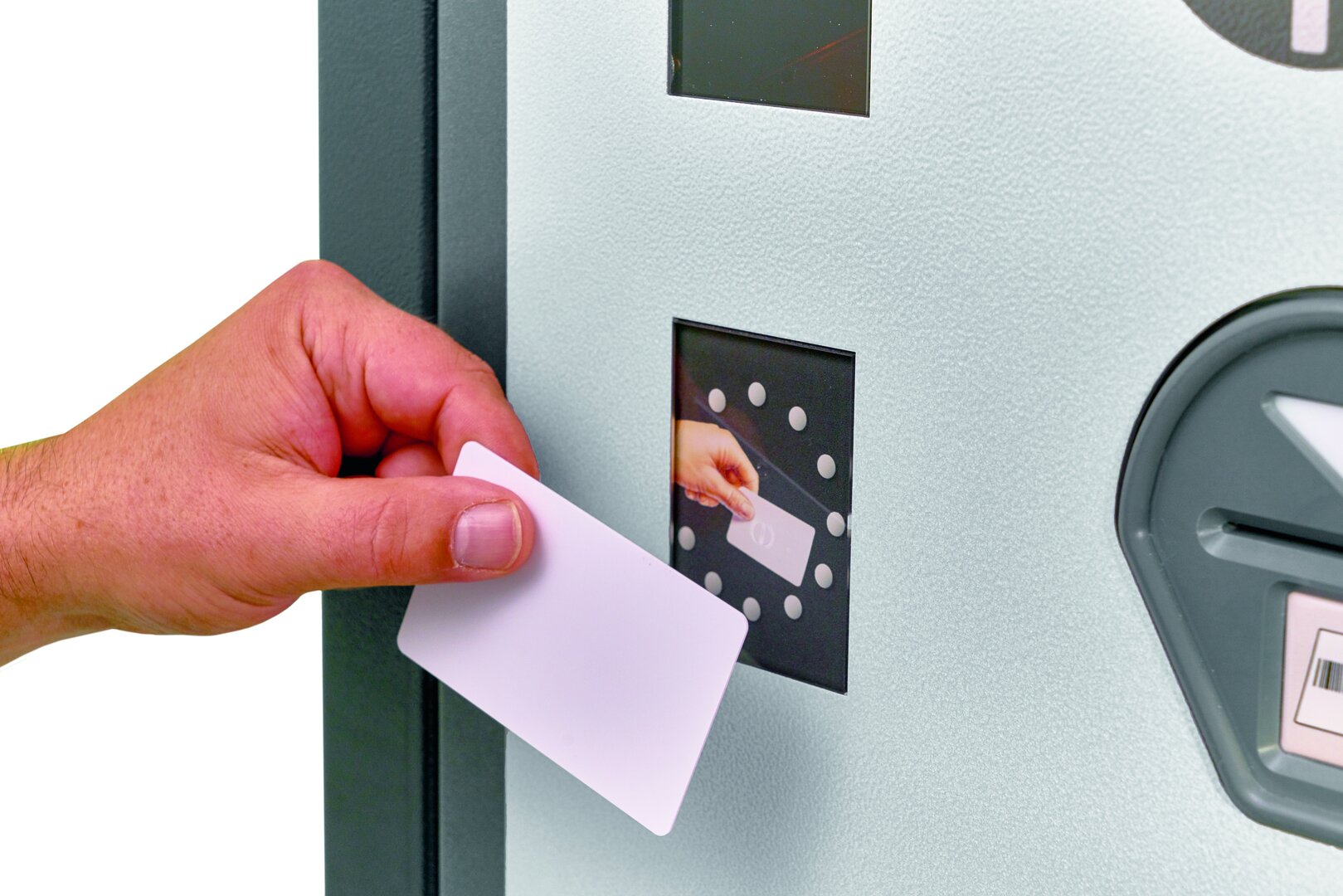

QR-, Barcode- oder RFID-Transponderkarte
Das Ausweismedium wird durch den jeweiligen Ausweisleser gelesen und die Zufahrtsberechtigung geprüft. Auf Wunsch können QR-, Barcode- oder RFID Transponderkarte in Ihrem individuellem Wunschdesign gestaltet werden. Ideales Ausweismedium für kleine Wohnanlagen und Mitarbeiterparkplätze.

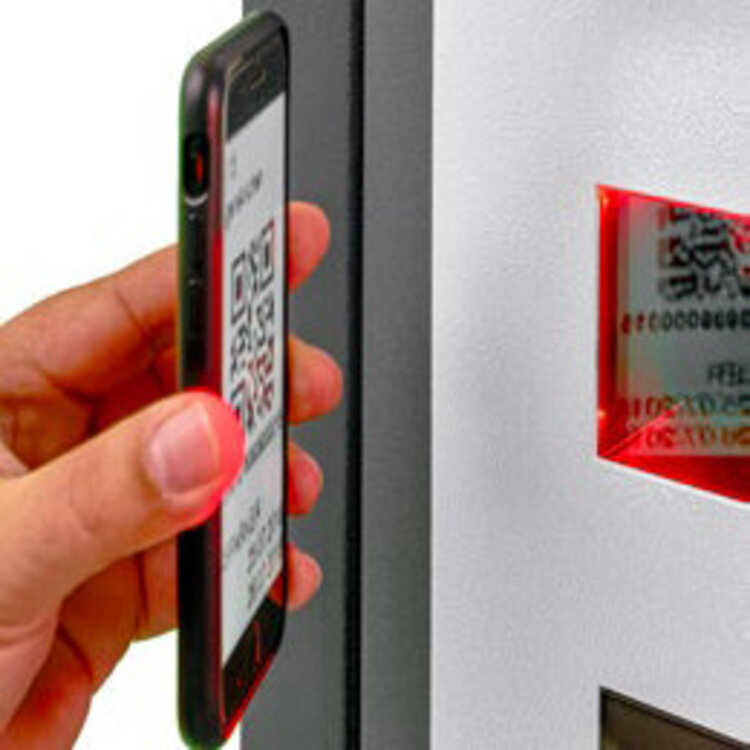

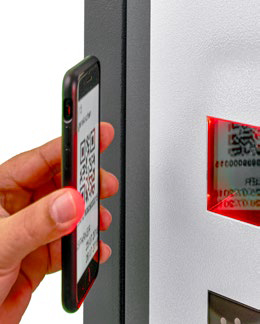

E-Ticket (Versand per E-Mail via OnlineControl)
Der Parkkunde erhält einen QR-Code per E-Mail (Elektronisches Ticket) und kann diesen als Zufahrtsberechtigung nutzen. Der Versand von QR-Codes erfolgt über die OnlineControl Weboberfläche. Optimal für Hotels, Jugendherbergen, Campingplätze oder für die Gästeverwaltung in Wohnanlagen.

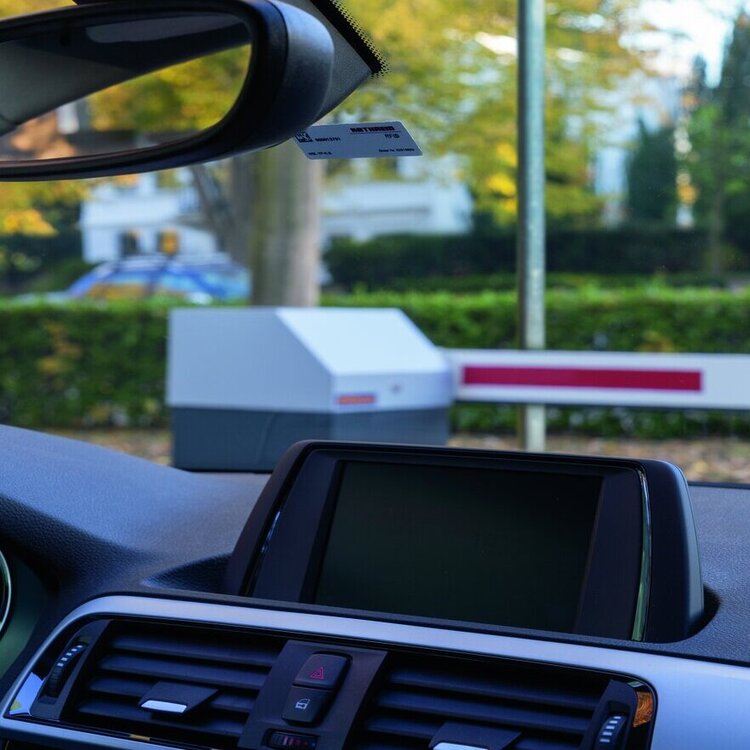

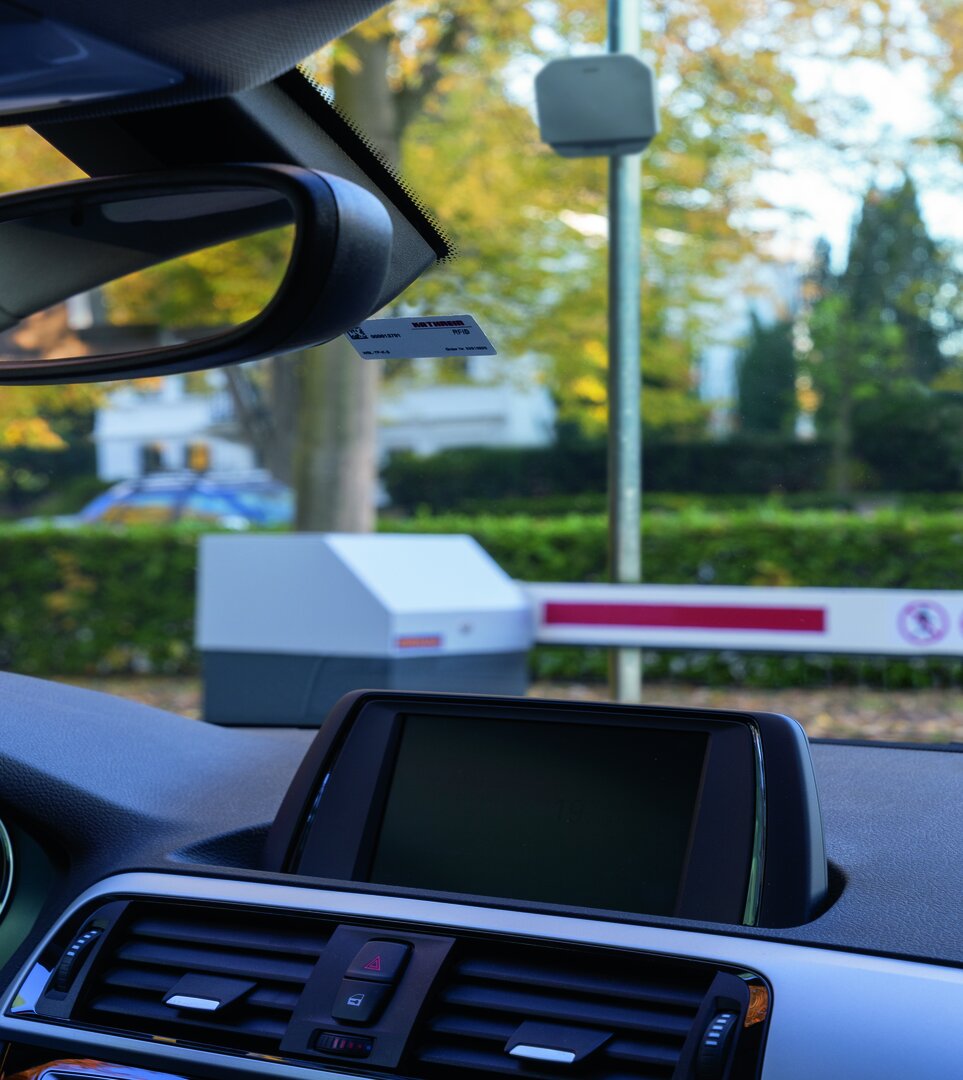

RFID-Tag
Der RFID-Tag (kleiner Aufkleber an der Windschutzscheibe) wird durch den RFID-Weitbereichsleser erfasst und öffnet bei gültiger Zufahrtsberechtigung die Schranke. Dieses Ausweismedium ermöglicht eine zügige Zufahrtskontrolle und ist ideal für kleine bis mittlere Unternehmen z.B. im Bereich Logistik.
Kfz-Kennzeichen
Die Kennzeichenerkennungskamera scannt das Kfz-Kennzeichen des Fahrzeugs und öffnet bei entsprechender Zufahrtsberechtigung die Schranke. Ein separates Ausweismedium ist nicht erforderlich. Ideales Ausweismedium für Wohnanlagen, große Mitarbeiterparkplätze/Betriebsgelände und Campingplätze.
Kontrollgehäuse
Modell-Varianten
Vergleichstabelle Aufstellmaße / Technische Daten

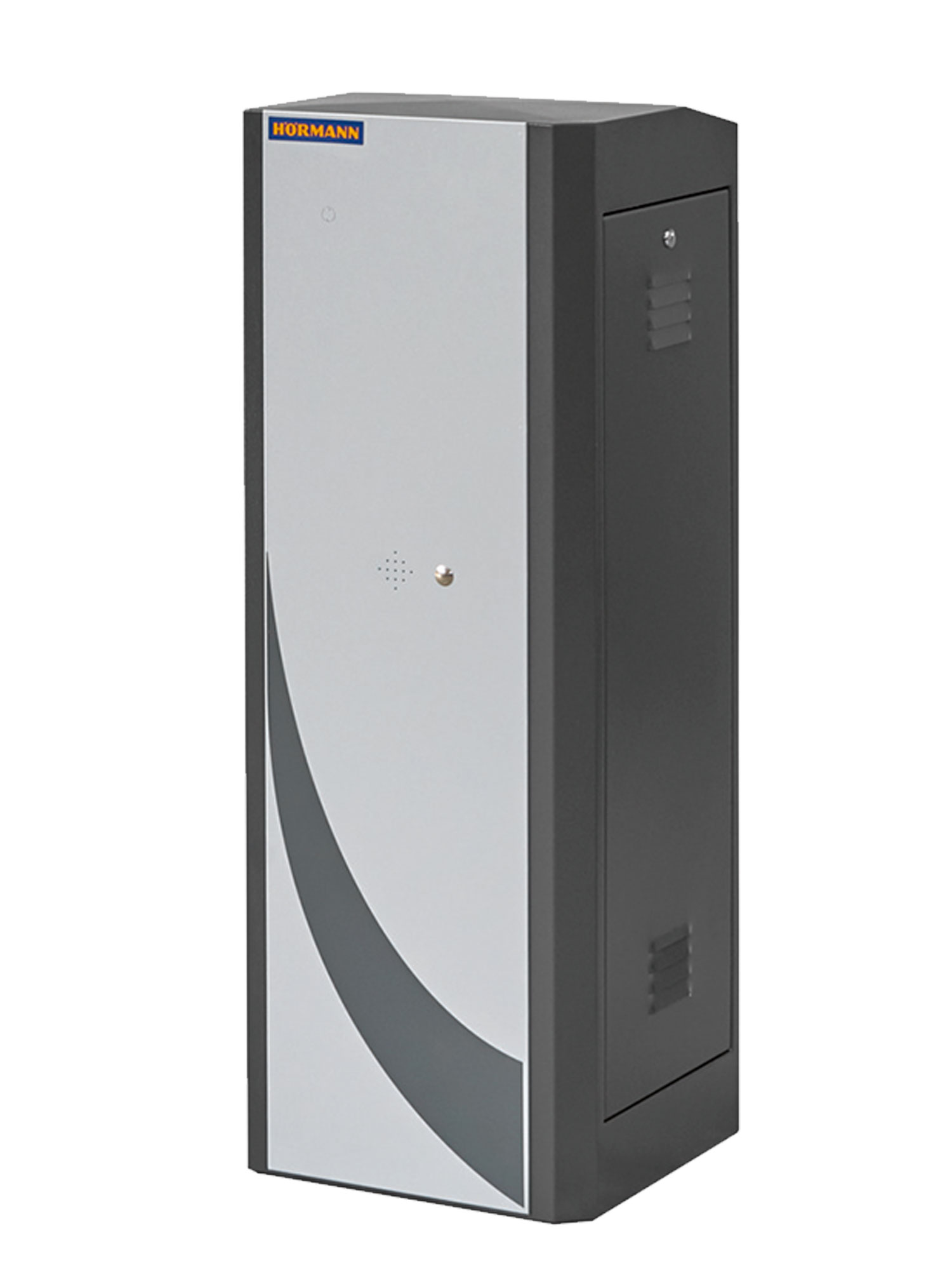

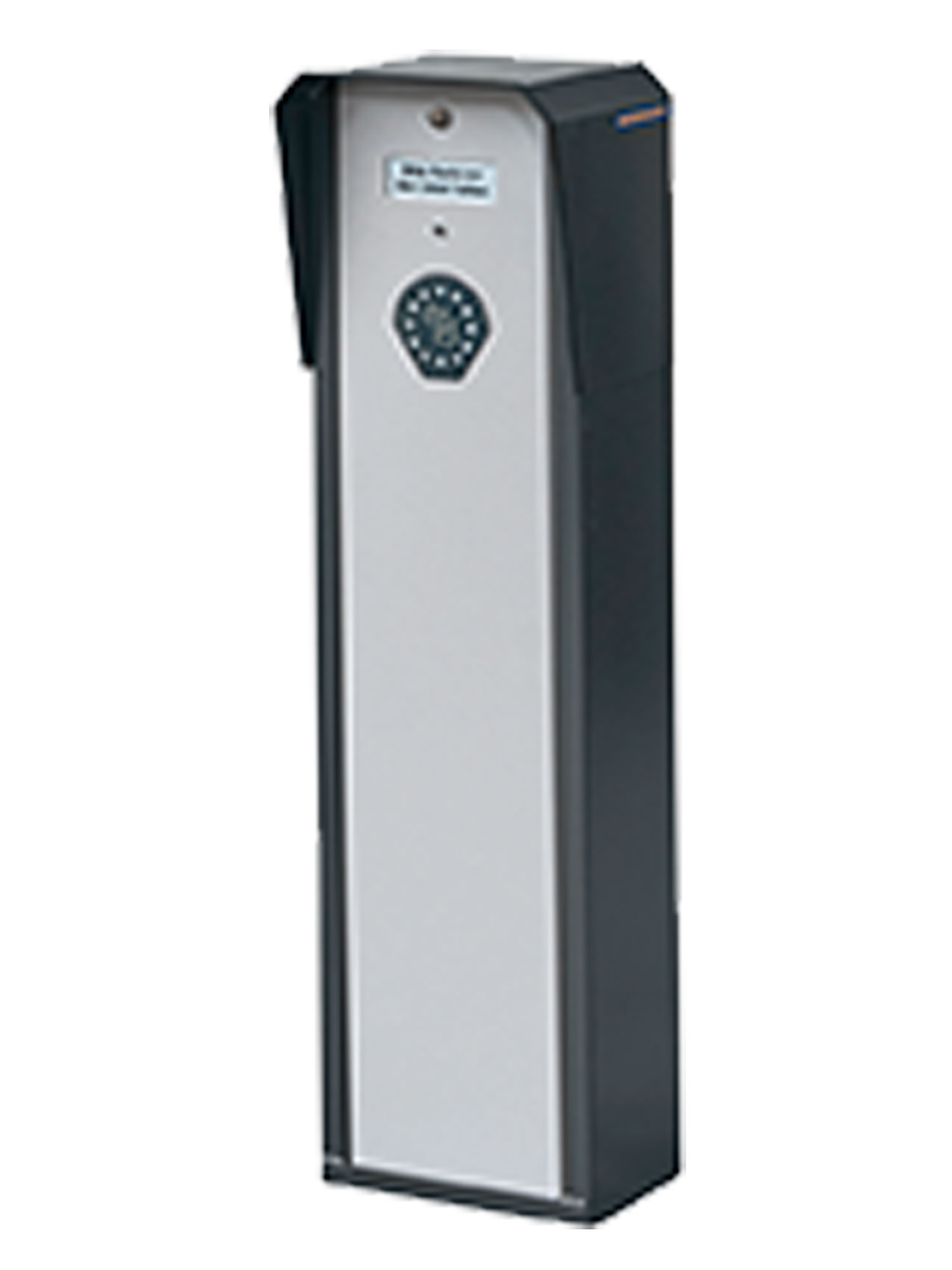

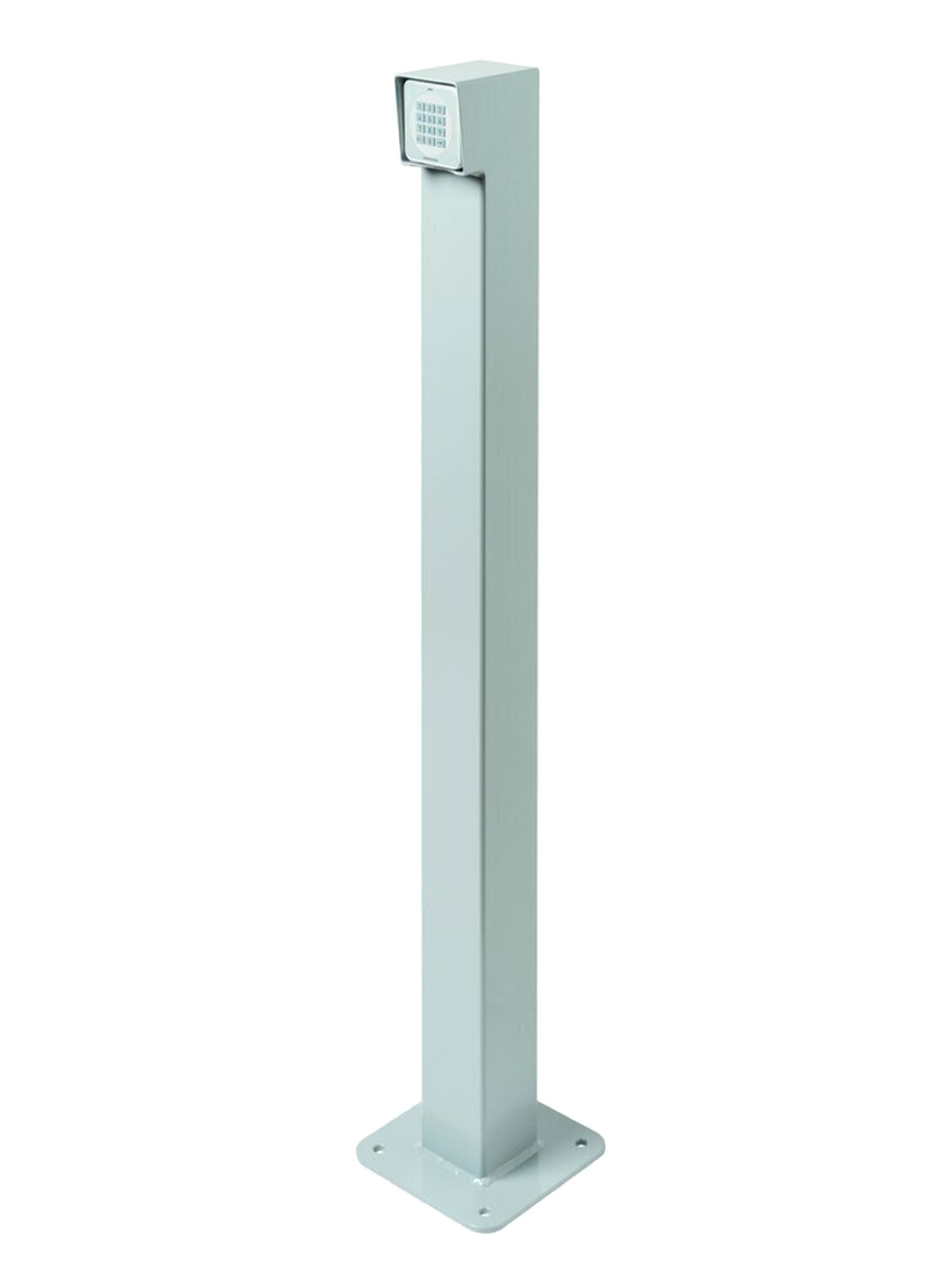

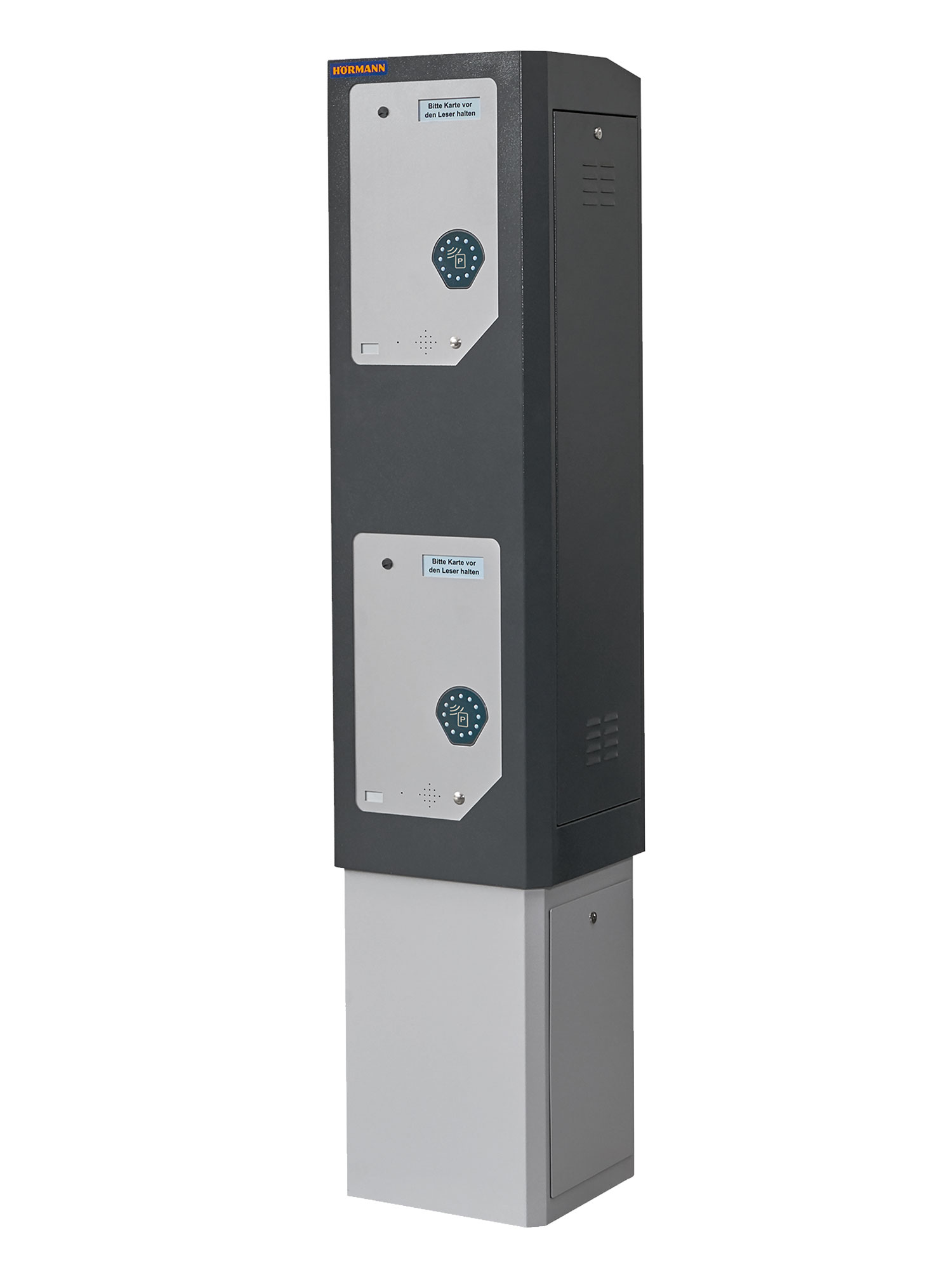

| STN 1 | KGG | KGU | PKW / LKW | |
|---|---|---|---|---|
| --- | --- | --- | --- | --- |
| Maße (B × H × T) | 90 × 1.050 × 90 mm | 300 × 1.100 × 260 mm | 425 × 1.205 × 410 mm | 395 × 2.060 × 380 mm |
| Max. Ausschnittfläche (B × H) | 80 × 80 mm | 205 × 400 mm | 300 × 530 mm | (2×) 300 × 415 mm |
| Vorbereitung für Sprechstelle | – | ○ | ● | ● |
| Max. Anzahl Befehlsgeräte | 1 | 2 | 3 | (2×) 3 |
| Mögliche Befehlsgeräte | Codetaster CTR 1-1b, Fingerleser FL 150, Schlüsseltaster STUP 50 | Transponder-Leser, QR-Code-Leser, Codetaster | bauseitige Sprechanlage, bauseitiger Leser, Transponder-Leser, QR-Code-Leser, Codetaster | bauseitige Sprechanlage, bauseitiger Leser, Transponder-Leser, QR-Code-Leser, Codetaster |
| Typischer Anwendungsfall | Privatparkplatz mit einer Schranke | Zufahrtskontrolle mittels Ausweismedium an Ein- / Ausfahrt | Zufahrtskontrolle mittels Ausweismedium an Ein- / Ausfahrt | Zufahrtskontrolle mittels Ausweismedium an Ein- / Ausfahrt, höheres Gehäuse für die Bedienung durch LKW-Fahrer |
● = Standardausstattung
○ = optionale Ausstattung
– = nicht erhältlich
○ = optionale Ausstattung
– = nicht erhältlich
● = Standardausstattung
○ = optionale Ausstattung
– = nicht erhältlich
Zubehör
HS 5 BS
4 Tastenfunktionen plus Abfragetaste, Hochglanzoberfläche Schwarz oder Weiß
HS 5 BS
4 Tastenfunktionen plus Abfragetaste, Strukturoberfläche Schwarz matt
HS 4 BS
4 Tastenfunktionen, Strukturoberfläche Schwarz matt
HS 1 BS
1 Tastenfunktion, Strukturoberfläche Schwarz matt
HSE 1 BS
1 Tastenfunktion, inkl. Öse für Schlüsselanhänger, Strukturoberfläche schwarz matt
HSE 4 BS
4 Tastenfunktionen, inkl. Öse für Schlüsselanhänger, Strukturoberfläche schwarz matt mit Chrom- oder Kunststoffkappen
HSS 4 BS
4-Tasten-Sicherungshandsender, Zusatzfunktion: Kopierschutz für Handsender-Codierung, mit Chromkappen
HET-E2 SL BS
2-Kanal-Relais-Empfänger mit 2 potentialfreien Relaisausgängen für Richtungswahl, ein 2-poliger Eingang für potentialfreie Endlagenmeldung Auf und Zu, externe Antenne

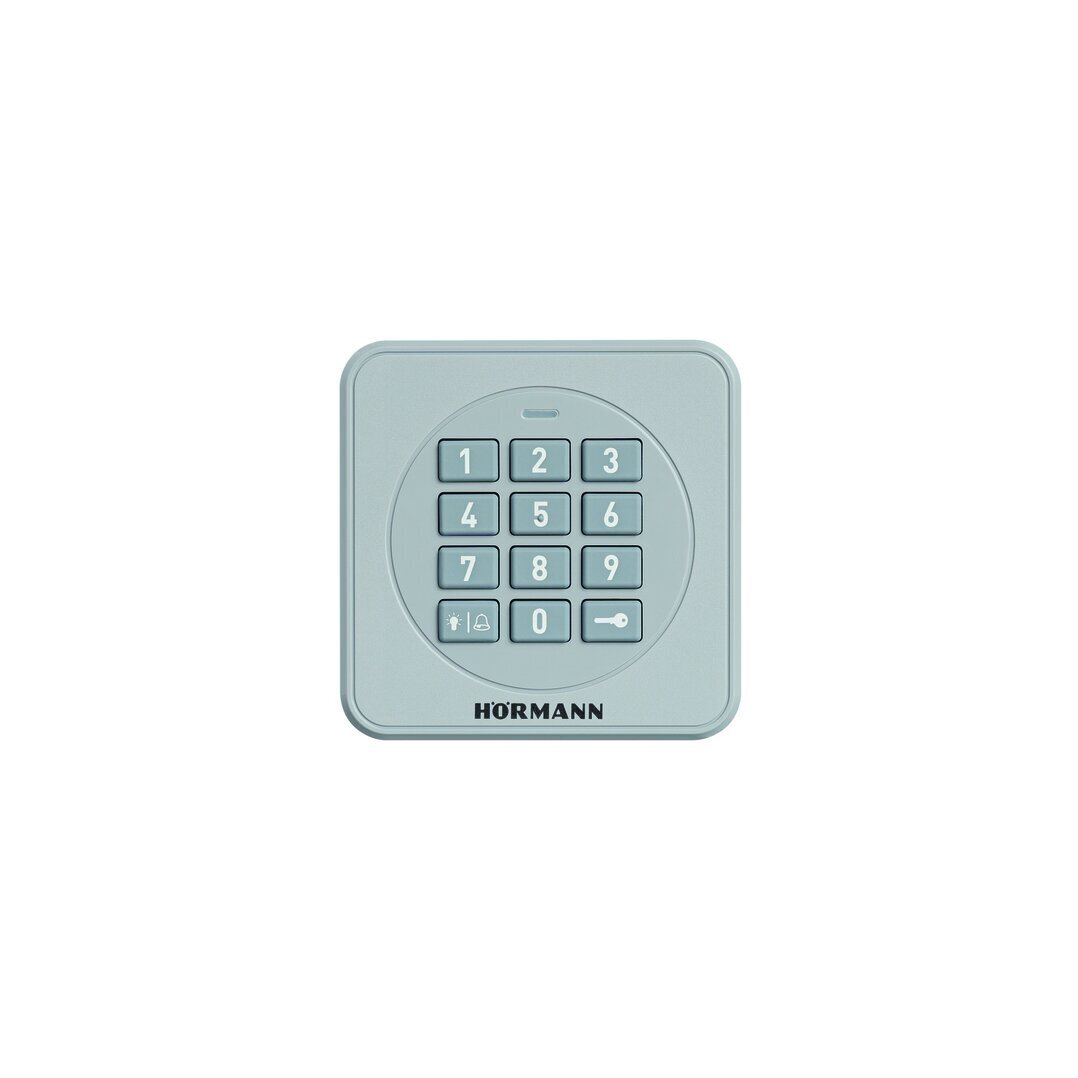

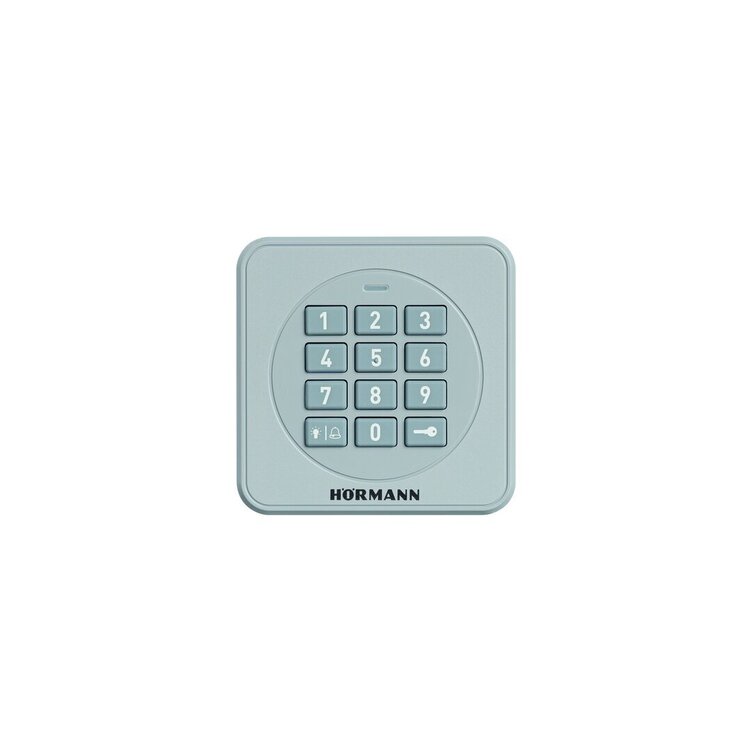

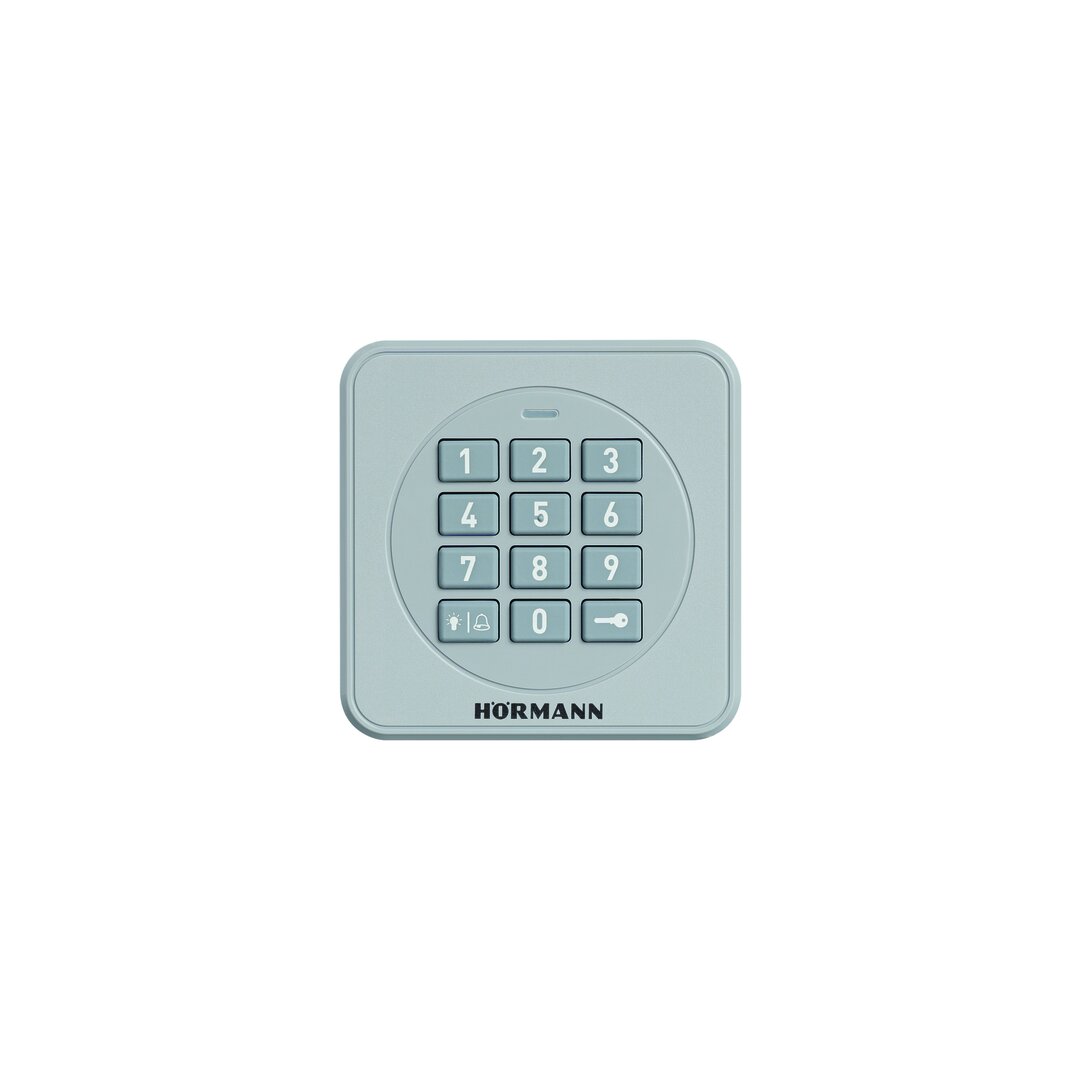

Funk-Codetaster FCT 3 BS
Drei Funktionen, mit beleuchteten Tasten, Unterputz- bzw. Aufputzmontage möglich, Kunststoffgehäuse in RAL 7040 Lichtgrau
(auch mit zehn Funktionen und Klappdeckel, lackiert in Weißaluminium RAL 9006 erhältlich)

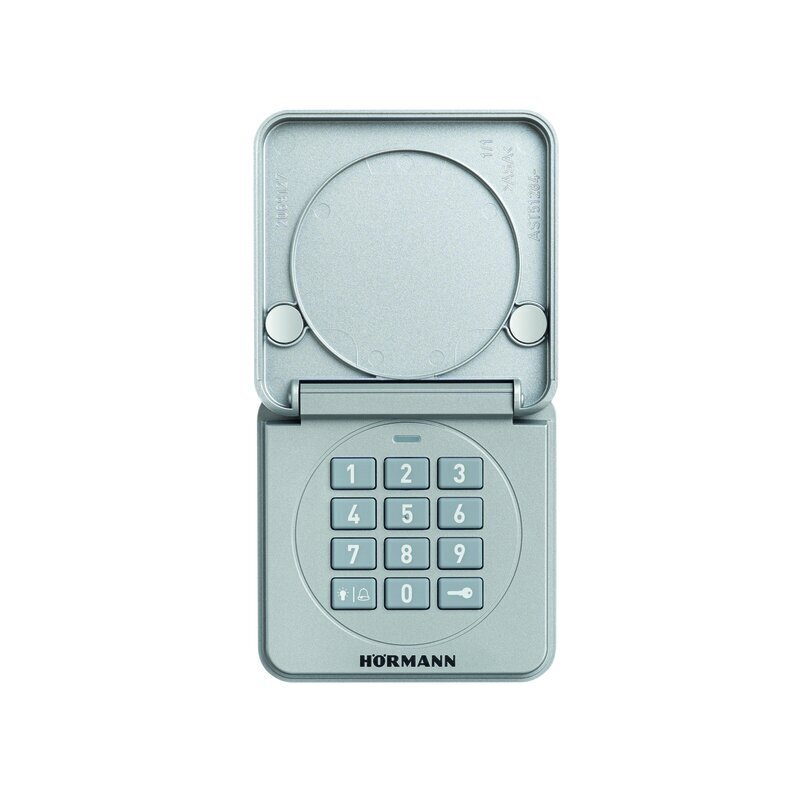

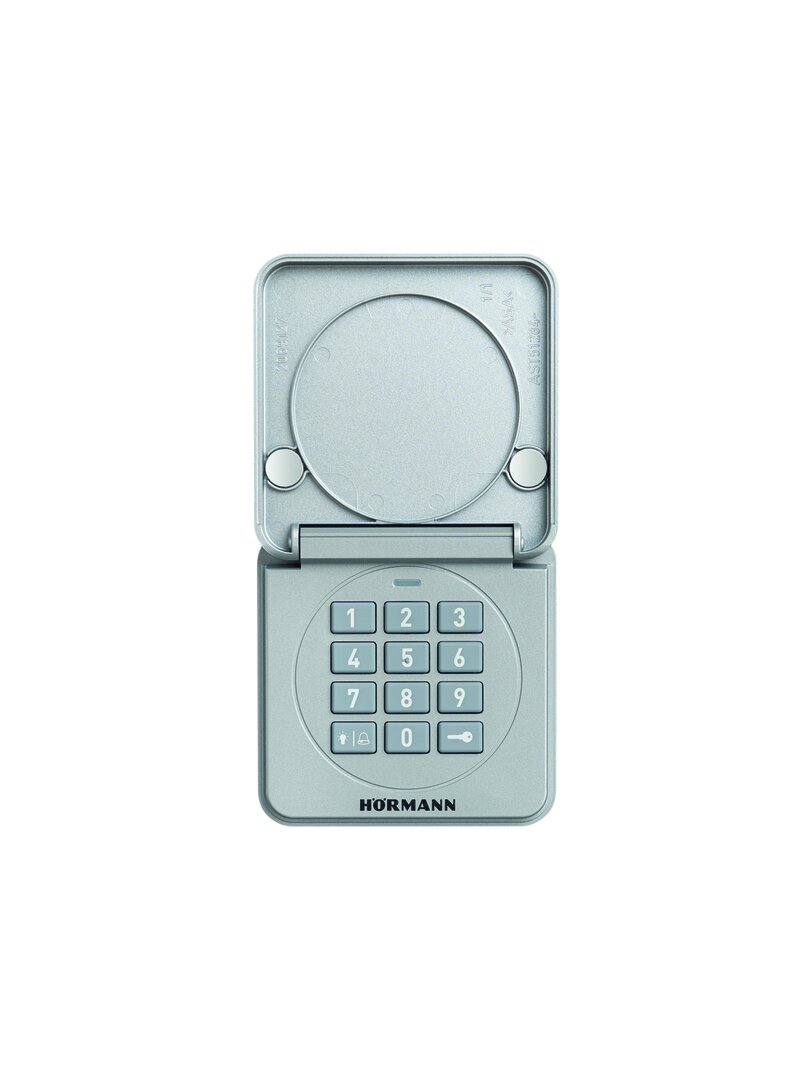

Funk-Codetaster FCT 10 BS
Zehn Funktionen, mit beleuchteten Tasten und Klappdeckel, Unterputz- bzw. Aufputzmontage möglich, Kunststoffgehäuse lackiert in Weißaluminium RAL 9006

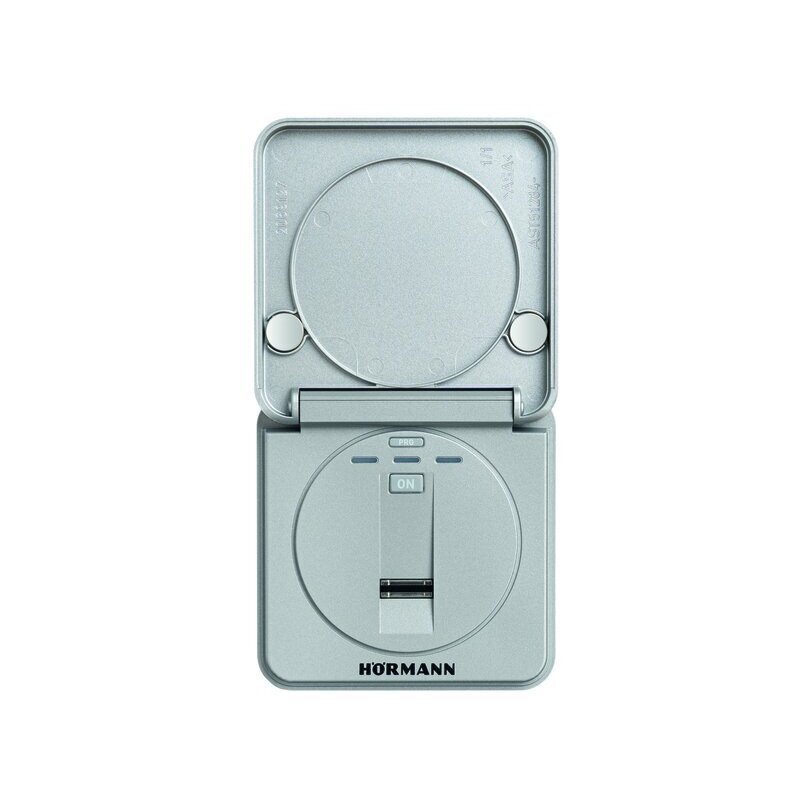

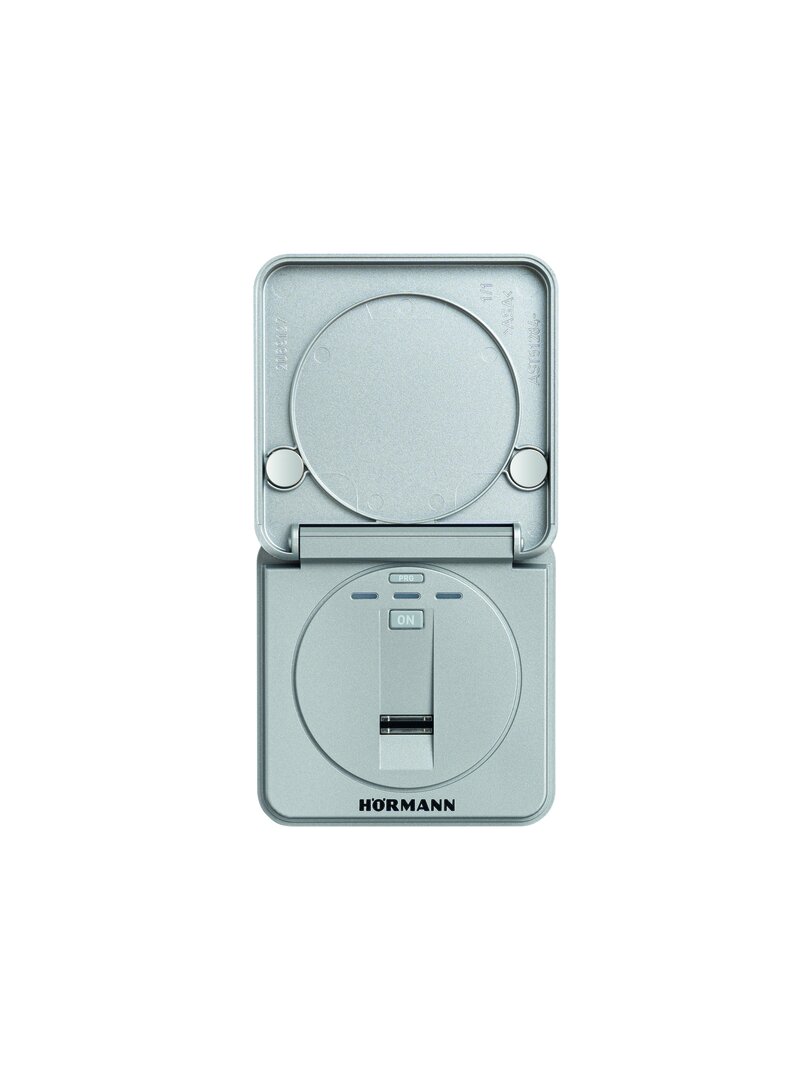

Funk-Fingerleser FFL 25 BS
Zwei Funktionen, bis zu 25 Fingerabdrücke, mit Klappdeckel, Unterputz- und Aufputzmontage möglich, Kunststoffgehäuse lackiert in Weißaluminium RAL 9006

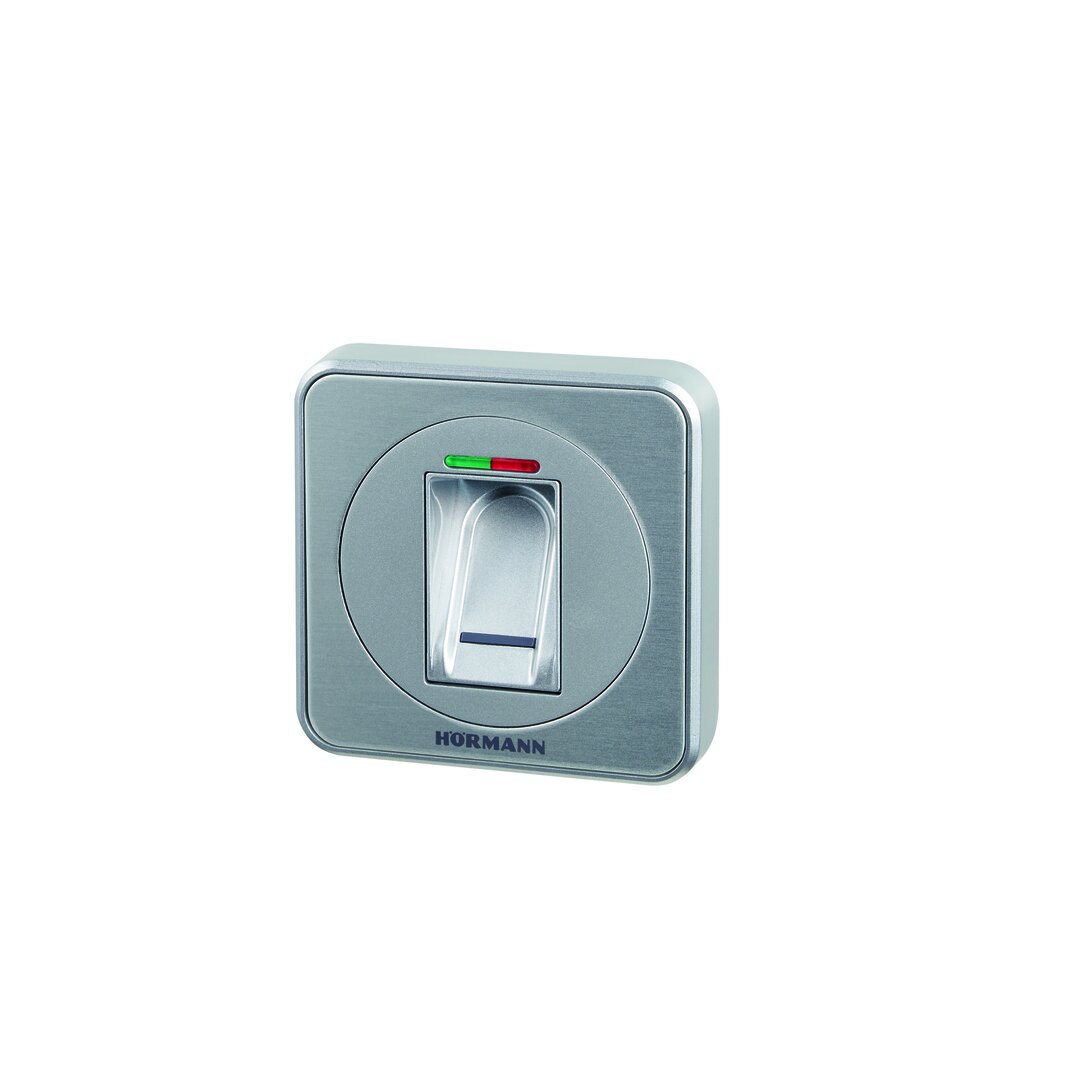

Fingerleser FL 150
für zwei Funktionen; bis zu 150 Fingerabdrücke speicherbar
Abmessungen:
80 × 80 × 13 mm
(B × H × T);
Decodergehäuse:
70 × 275 × 50 mm
(B × H × T);
Schaltleistung: 2,0 A / 30 V DC

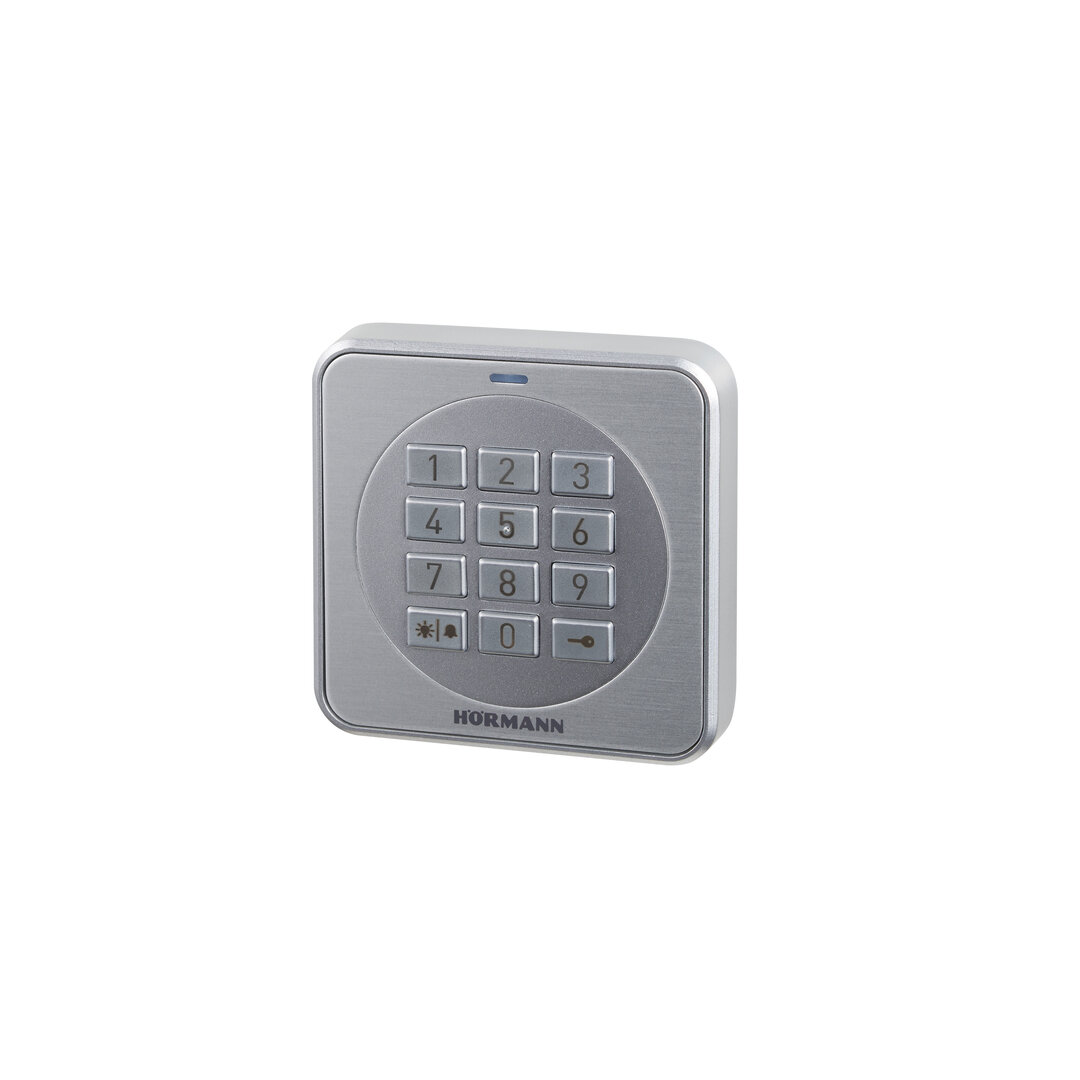

Codetaster CTR 1b-1, CTR 3b-1
für eine (CTR 1b-1) bzw. drei (CTR 3b-1) Funktionen, mit beleuchteten Tasten
Abmessungen:
80 × 80 × 15 mm
(B × H × T)

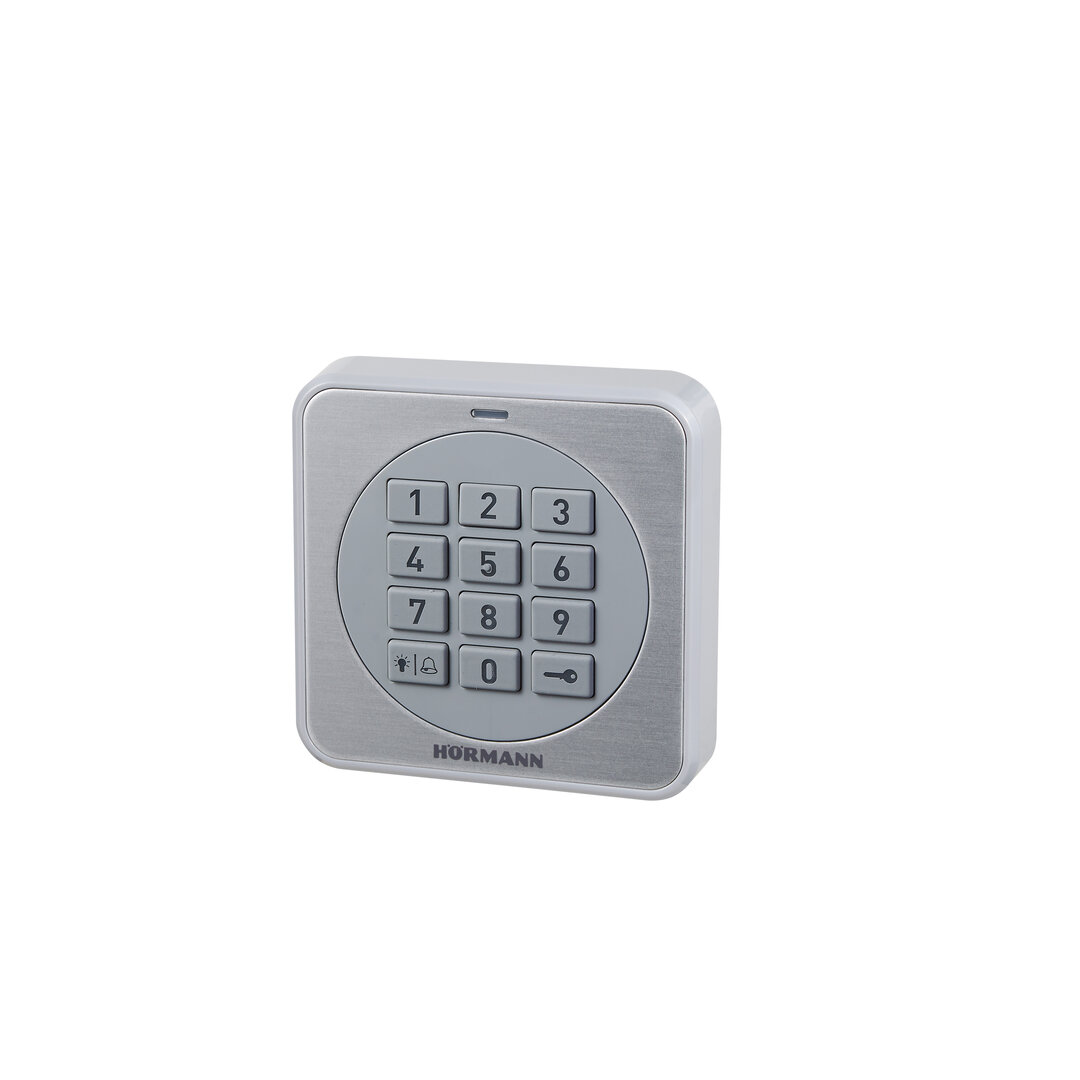

Codetaster CTV 3-1
für drei Funktionen, mit besonders robuster Metalltastatur
Abmessungen:
80 × 80 × 15 mm
(B × H × T)

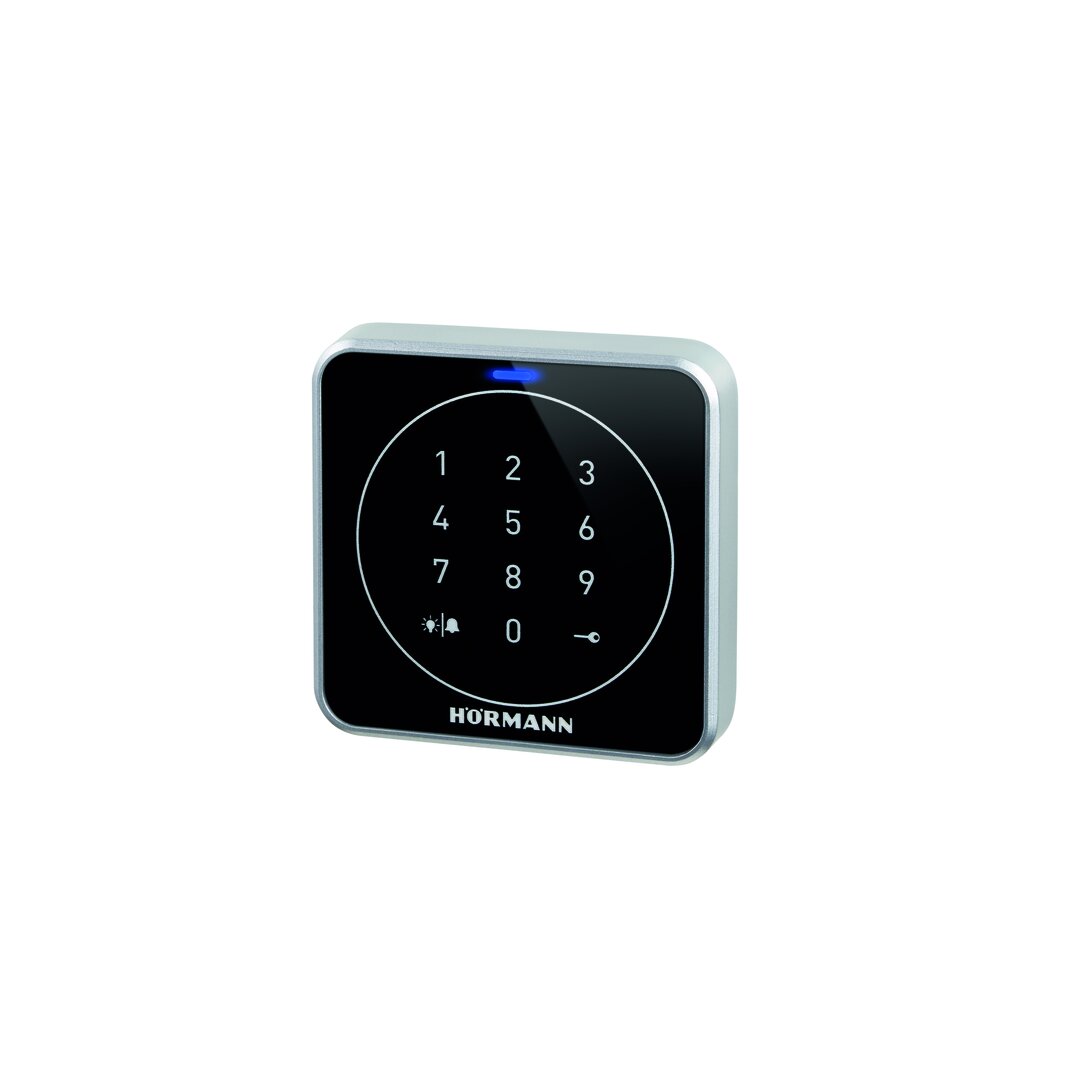

Codetaster CTP 3
für drei Funktionen, mit beleuchteter Beschriftung und berührungsempfindlicher Touchoberfläche
Abmessungen:
80 × 80 × 15 mm
(B × H × T)
Schlüsseltaster STAP 50
mit drei Schlüsseln, Aufputzausführung,
Abmessungen:
80 × 80 × 63 mm
(B × H × T);
Schutzart: IP 54
Schlüsseltaster STUP 50
mit drei Schlüsseln, Unterputzausführung,
Abmessungen:
80 × 80 mm
(B ×H);
Schutzart: IP 54
Schlüsseltaster ESU 30
mit drei Schlüsseln, Unterputzausführung, Funktion Impuls oder Auf / Zu wählbar;
Abmessungen der Schalterdose:
60 mm (D), 58 mm (T),
Abmessungen der Blende:
90 × 100 mm (B × H),
Aussparung im Mauerwerk:
65 mm (D), 60 mm (T);
Schutzart: IP 54
Aufputzausführung ESA 30
Abmessungen:
73 × 73 × 50 mm
(B × H × T)
Schlüsselschalter UPB
mit drei Schlüsseln, Unterputzausführung, Funktion rastend Auf / tastend Zu
Feuerwehrschalter
mit Feuerwehr-Dreikantschlüssel zur Notöffnung, rastend Auf

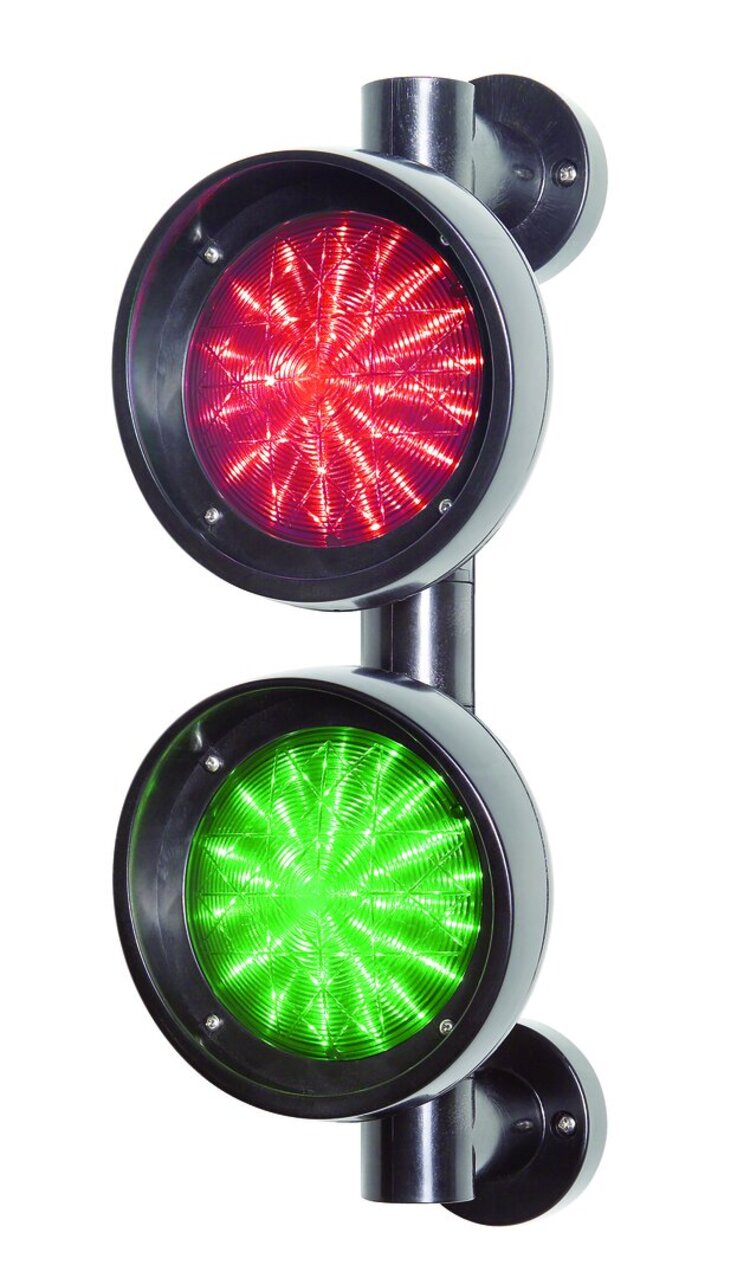

Signalleuchten Rot / Grün
zur optischen Anzeige von freigegebener oder gesperrter Durchfahrt, nicht in Verbindung mit Edelstahl-Standsäulen
Abmessungen:
170 × 467 × 200 mm
(B × H × T);
Kontaktbelastung:
250 V AC: 2,5 A / 500 W;
Schutzart: IP 65
Unsere Produkte überzeugen Sie?
Finden Sie jetzt ihre Niederlassung in der Nähe!
Niederlassung finden
