Motorisches Öffnen und kontrolliertes Schließen für schwere Türen
Der ETS ist ein leistungsstarker, elektromotorischer Türantrieb für die automatische Bewegung schwerer Innen- und Außentüren. Er ermöglicht ein kraftvolles, leises Öffnen und sanftes, kontrolliertes Schließen – für mehr Komfort, Barrierefreiheit und Sicherheit im Gebäude.
Ideal für schwere Türen bis 400 kg
Mit einer Tragkraft von bis zu 400 kg (bzw. 250 kg bei Feuer- und Rauchschutztüren) eignet sich der ETS perfekt für besonders schwere Türanlagen – sowohl im Neubau als auch bei der Modernisierung bestehender Türsysteme.
Ihre Vorteile mit dem ETS Türantrieb:
- Elektromotorischer Türantrieb für automatische Türbewegung
- Geräuscharmer Betrieb für komfortables Öffnen und Schließen
- Kompatibel mit Feuer- und Rauchschutztüren
- Für Neuinstallationen und Nachrüstungen geeignet
- Hohe Belastbarkeit bis 400 kg Türgewicht
- Ob in öffentlichen Gebäuden, Gewerbeimmobilien oder im privaten Bereich – der ETS Türantrieb sorgt für eine harmonische Türbewegung und erfüllt höchste Anforderungen an Funktionalität, Sicherheit und Design.
ETS - Highlights des Systems
Kraft – bis 400 kg
- Starker Antrieb, der Innen- und Außentüren sicher schließen kann, und das bis Flügelbreiten von 1.600 mm (EN 7)
- Außentüren, die z.B. starken Windlasten unterliegen als auch schwere Brandschutztüren können sicher automatisiert werden
- Extrem leise durch neue elektromotorische Antriebseinheit
- Einen ausgereiften und harmonischen Bewegungsablauf
- Allrounder für den öffentlichen Bereich, in Krankenhäusern, Altenheimen und Kliniken
Low Energy und Full Power mit einem Antrieb
Der ETS kann mit ein und demselben Antrieb vor Ort für zwei Funktionen eingestellt werden, es ist keine zusätzliche Upgrade-Karte notwendig:
Full Power ermöglicht z.B. bei öffentlich stark frequentierten schweren Türen eine Automatisierung mit schnellen Bewegungsabläufen. Hierzu ist eine Überwachung des Bewegungsbereiches mit Sicherheitssensoren von Nöten.
Low Energy ist speziell für Privathaushalte oder Arbeitsbereiche mit geringer öffentlicher Frequentierung konzipiert. Hier kann auf Sicherheitssensoren verzichtet werden, es gibt jedoch Einschränkungen an Türgewichte und Bewegungsgeschwindigkeit.

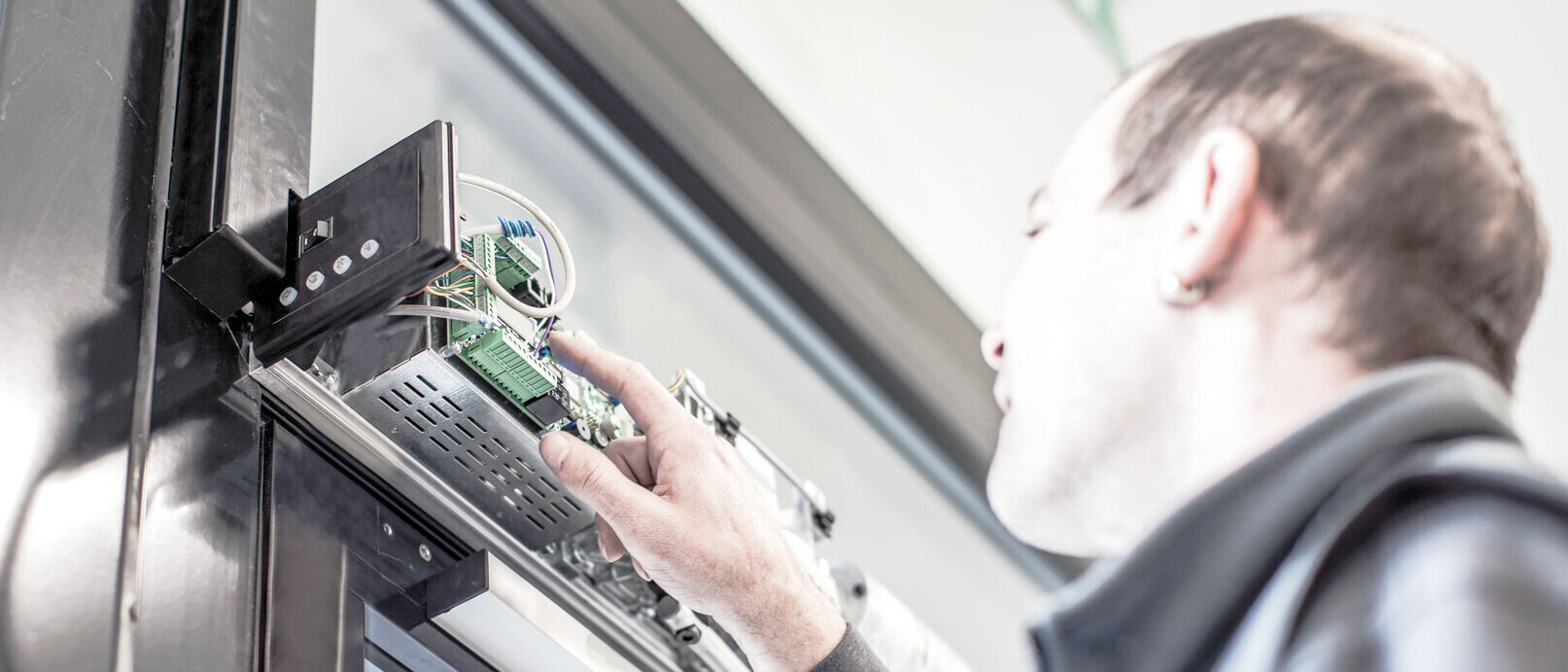

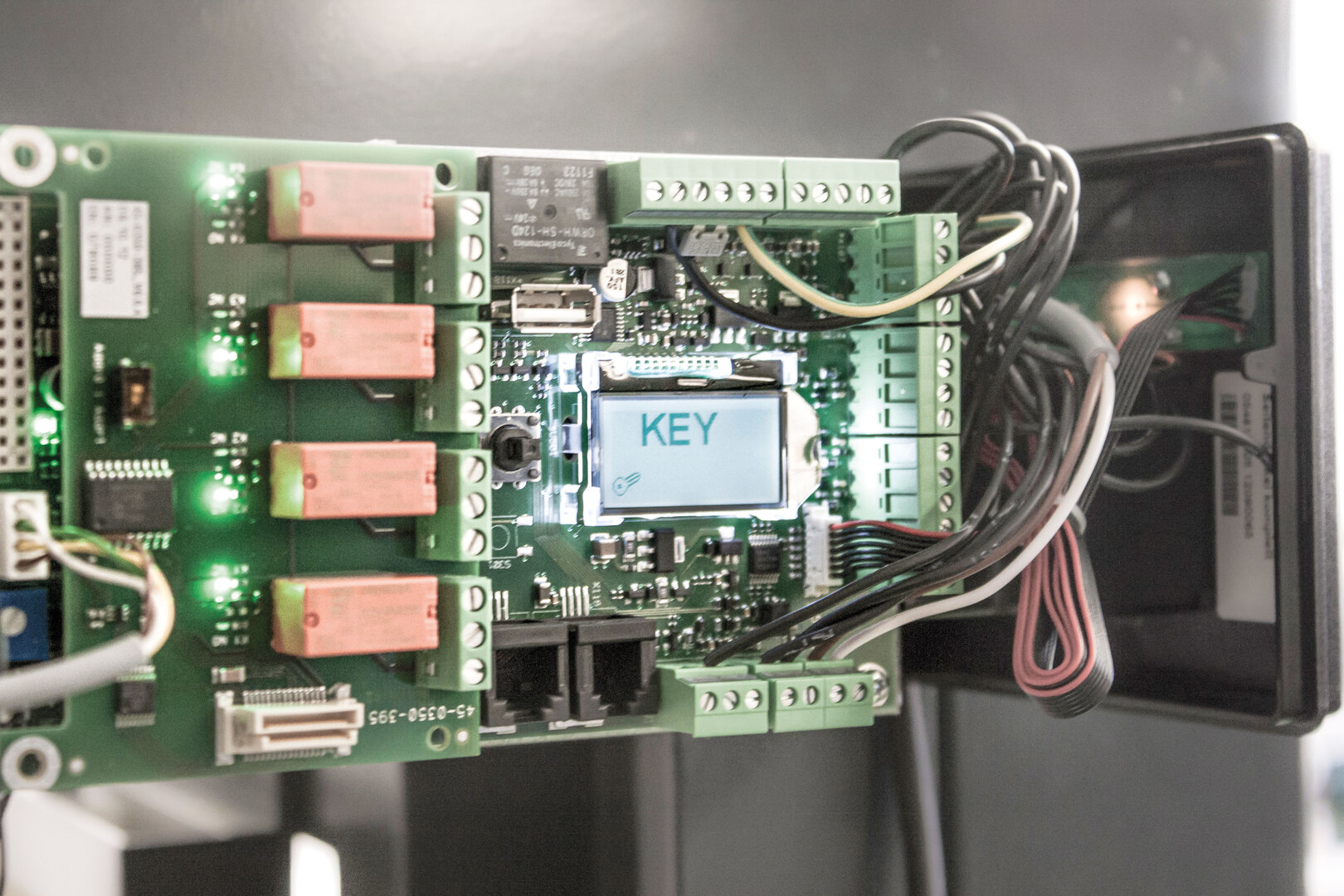

Einfache Montage und Service
Der ETS verfügt über eine einfache und bedienerfreundliche Einstellfunktion aller Parameter. Hierzu dient die Displayanzeige mit Joystickfunktion auf der Steuerplatine. Über eine menügeführte Abfrage kann vor Ort die Erstinbetriebnahme problemlos konfiguriert werden. Sämtliche Parameter können auch nachträglich noch auf evtl. neue Betreiberanforderungen konfiguriert werden (passwortgeschützt).
Ein externes Steuermodul oder ein Laptop ist nicht notwendig.
Das macht den ETS speziell für Montage- und Servicefirmen interessant, die nicht für jeden Antriebstyp ein eigenes externes Programmiergerät bzw. eine spezielle Software beziehen wollen.

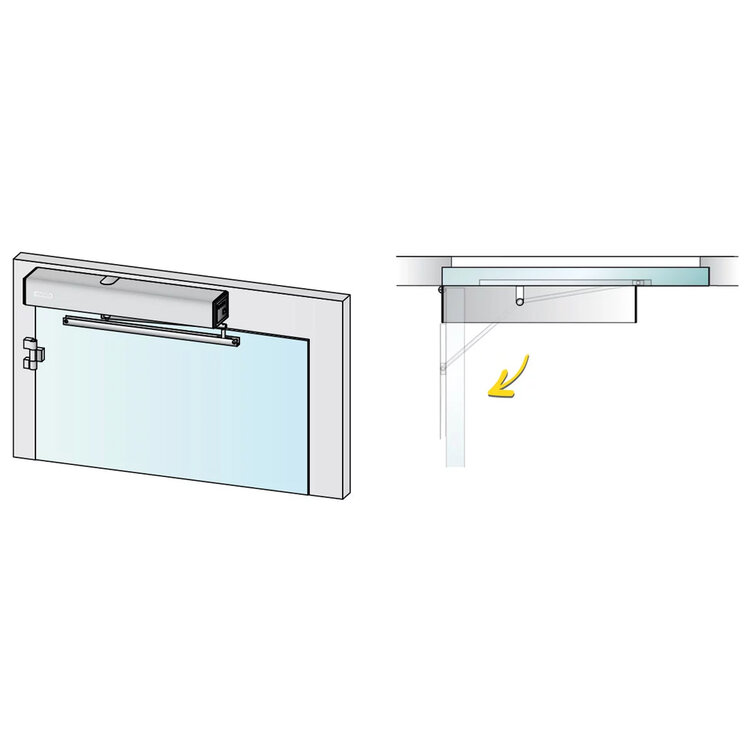

Zugelassen in allen Montagevarianten - BS, BG, T0, FS, RS
Alle Montagevarianten sind sowohl in Standard- als auch in Brandschutzvariante zugelassen. Dies ermöglicht speziell den Planern und Architekten eine durchgängige Designvariante mit Gleitschiene für alle Montageanwendungen, egal ob BS oder BG, T0 oder FS / RS!
Für den Türenhersteller ergeben sich dadurch ebenfalls neue Möglichkeiten der Ausführung bei Feuer- oder Rauchschutztüren.
Feuer- und Rauchschutz Inversfunktion Schleusenfunktion

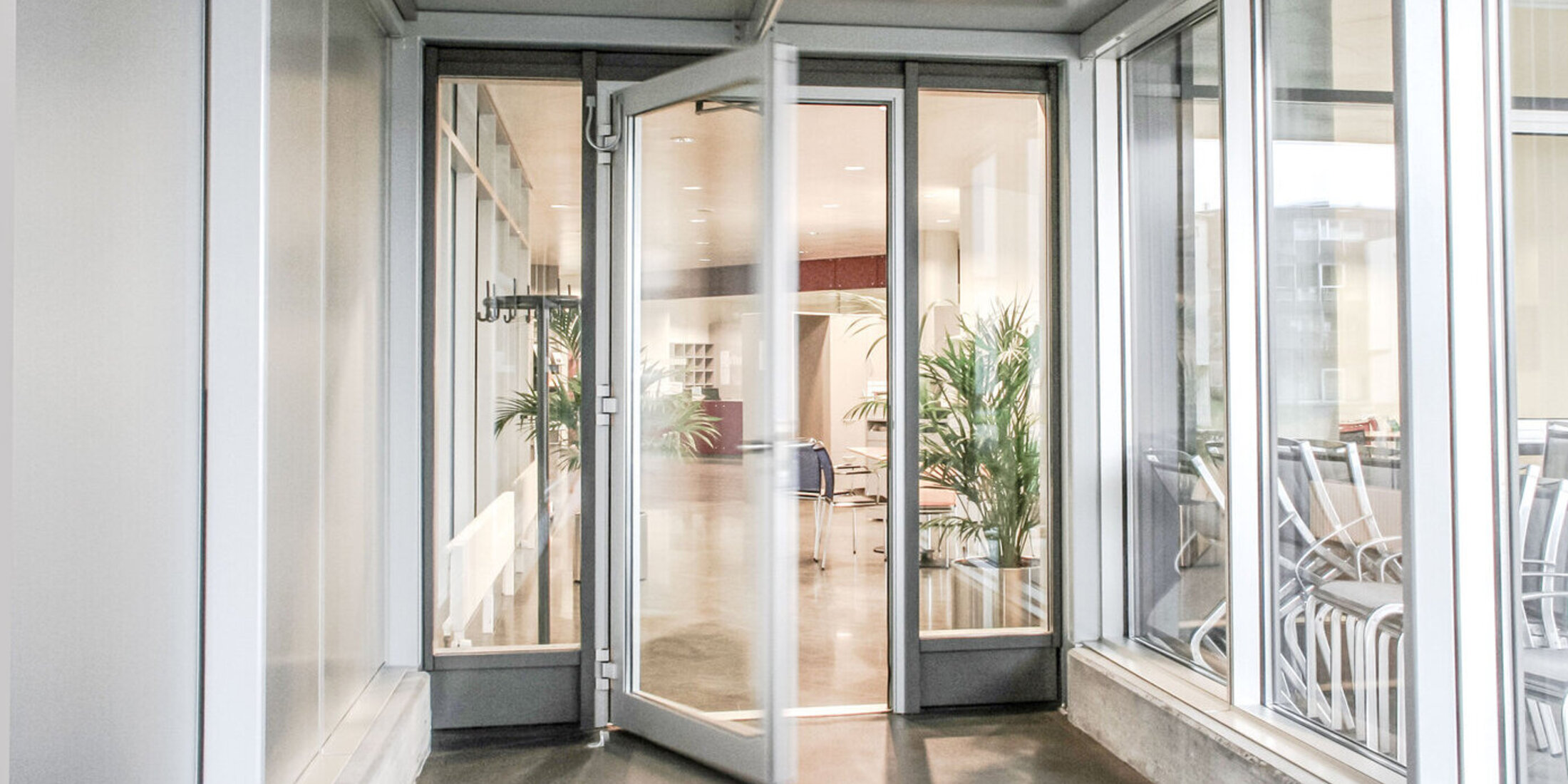

Feuer- und Rauchschutztüren
Der ETS 64-R als Feststellanlage für Feuer- und Rauchschutztüren zugelassen. Kombiniert mit einem Sturzmelder schließt er bei Alarm oder Stromausfall sicher den Brandschutzabschluss.
Inversfunktion
Die Inversfunktion ist speziell für die Entrauchung von Gebäuden (RWA) konzipiert worden. Dies ist auch bei Stromausfall sichergestellt, sodass auf eine Notstromversorgung verzichtet werden kann! Die Inversfunktion ist bereits im ETS vorinstalliert und damit auch noch vor Ort einstellbar.
Schleusenfunktion
Die Schleusenfunktion regelt die komplizierten Abläufe der Automatisierung von Doppeltüren in Sicherheitsbereichen (kontrollierte und richtungsgeregelte Durchgangssteuerung).
Carousel auto-advances every 6 seconds. Use navigation controls to pause or manually navigate.

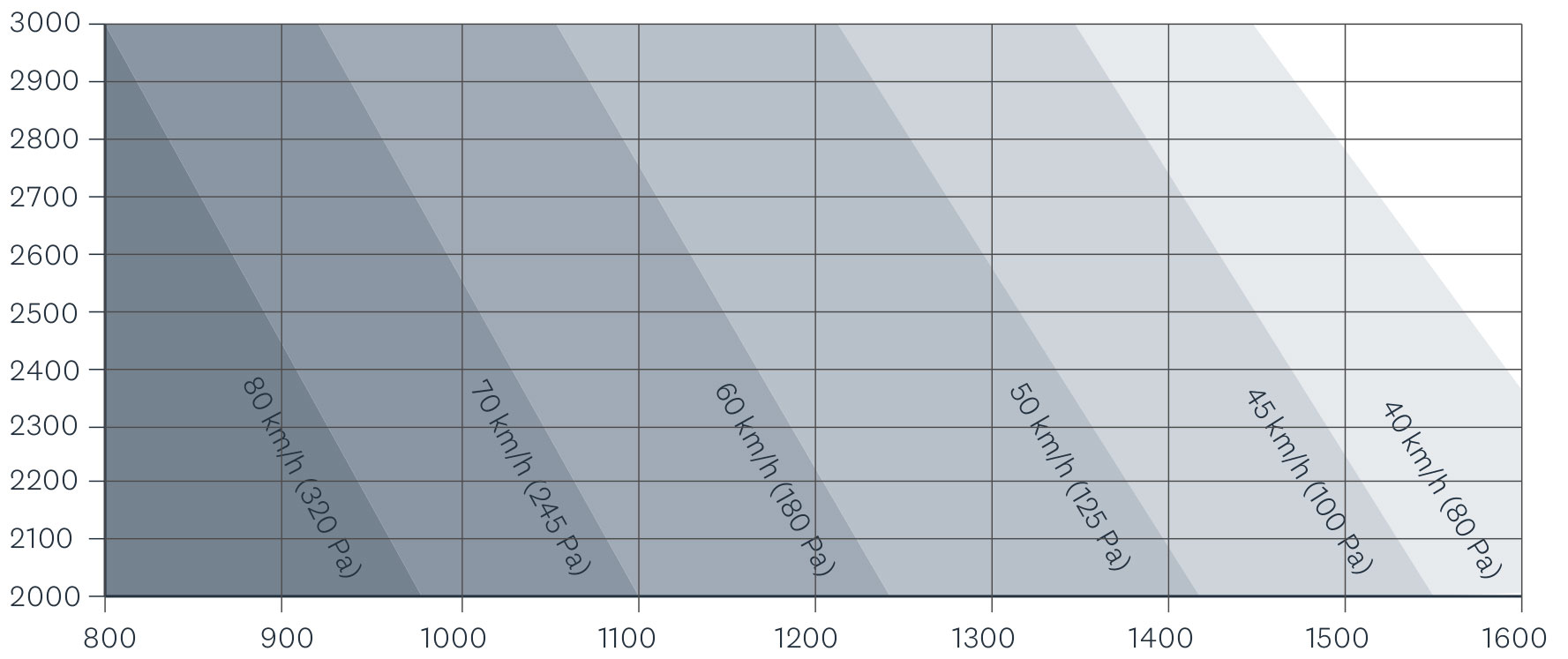

Die Windlastregelung dient der Anpassung der Laufruhe von Außentüren an unterschiedliche Luftdruckverhältnisse
(z.B. bis zu Windstärke 9 (bzw. 320 Pa) / bei Flügelgröße 900 x 2.400 mm).
- Eine kurzzeitig entstehende erhöhte Windlast (z.B. starke Böe) wird vom Antrieb erkannt.
- Die Steuerung berechnet nun die zusätzliche Motorleistung zur Verstärkung bzw. Bremsung des Antriebes, so dass der Flügel nahezu störungsfrei laufen kann.
- Die Stärke der Windlast ist abhängig von der Größe der Tür und der eingesetzten Gestängeart.
Eigenschaften und TechSpecs

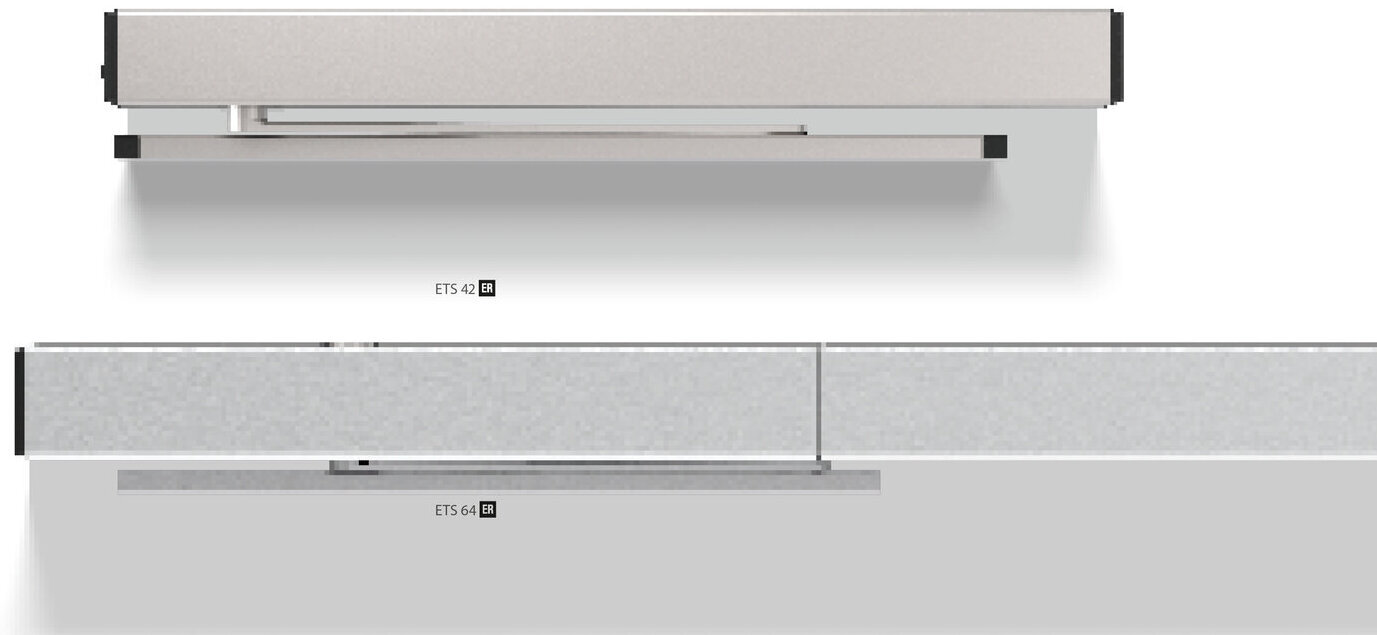

ETS-42
- Elektromotorischer Drehtürantrieb EN 2 - 4, für Türen bis 150 kg, ohne Anforderung an FS / RS.
- Höhe 70 mm, Breite 730 mm, Tiefe 125 mm. Gewicht 8,2 kg
- Umgebungstemperatur - 15 bis + 50°, max. relative Luftfeuchte 85%, IP 20
- Netz: 230 VAC, 50 Hz, 10 / 13 A, Leistungsaufnahme max. 350 W.
- Ausgangsleistung: 24 VDC, max 1,4 A
- Sturztiefe max. 250 mm (SGS), 150 mm (GS)
- Türöffnungswinkel max 105°
- Offenhaltezeit 0...60 s / 0...180 s.
- Motordämpfung stromlos stufenlos einstellbar (Poti)
- Weitere Funktionen: Servounterstützung, Push & Go, LowEnergy
- Design: Abdeckhaube Edelstahl, matt gebürstet
ETS 42 Sets / ein- und zweiflügelig
Set ETS-42-SGS-AV30-Flat (ER)
Einflügliges Drehtürantrieb-Set, bestehend aus:
- 1 x ETS 42 (ER)
- 1 x SGS ETS 250-ER
- 1 x AV 30-ER
- 1 x Flatscan Set sw
Set ETS-42-GS-ÖB-AV30-Flat (ER)
Einflügliges Drehtürantrieb-BG-Set, bestehend aus:
- 1 x ETS 42 (ER)
- 1 x GS-ÖB-620-ER
- 1 x AV 30-ER
- 1 x Flatscan Set sw
Set ETS-42-2-SGS-AV-30-Flat (ER)
Einflügliges Drehtürantrieb-Set, bestehend aus:
- 2 x ETS 42
- 2 x SGS 250
- 2 x AV-30-ER
- 2 x Flatscan Set sw
- 1 x V-ETS 42 (ER)
SETS - zweiflüglig
Set ETS-42-2-GS-ÖB-AV30-Flat V-ETS(ER)
Zweiflügliges Drehtürantrieb-Set, bestehend aus:
- 2 x ETS 42 (ER)
- 2 x GS-ÖB-620-ER
- 2 x AV 30-ER
- 2 x Flatscan Set sw
- 1x V-ETS 42 (ER)
Eigenschaften und TechSpecs
- Elektromotorischer Drehtürantrieb EN 5, für Türen bis 150 kg, mit Anforderung an FS / RS.
- Höhe 70 mm, Breite 730 mm, Tiefe 125 mm. Gewicht 8,2 kg
- Umgebungstemperatur - 15 bis + 50°, max. relative Luftfeuchte 85%, IP 20
- Netz: 230 VAC, 50 Hz, 10 / 13 A, Leistungsaufnahme max. 350 W.
- Ausgangsleistung: 24 VDC, max 1,4 A
- Sturztiefe max. 250 mm (SGS), 150 mm (GS)
- Türöffnungswinkel max 105°
- Offenhaltezeit 0...60 s / 0...180 s.
- Motordämpfung stromlos stufenlos einstellbar (Poti)
- Weitere Funktionen: Servounterstützung, Push & Go, LowEnergy,
- Design: Abdeckhaube Edelstahl, matt gebürstet
SETS - einflügelig
Set ETS 42-SGS-AV-30-Flat-HAT
Einflügliges Drehtürantrieb-Set FS/RS (EN 5) mit Gestänge drückend Bandgegenseite, bestehend aus:
- 1 x ETS 42-R (ER)
- 1 x SGS ETS 250-ER
- 1 x AV 30-ER
Set ETS 42-GSD-AV-30-Flat-HAT
Einflügliges Drehtürantrieb-Set FS/RS (EN 5) mit Gleitschiene drückend auf Bandgegenseite bestehend aus:
- 1 x ETS 42-R (ER)
- 1 x GS-620-ÖB-ER
- 1 x AV 30-ER
Set ETS-42-GSZ-AV-30-Flat-HAT
Einflügliges Drehtürantriebs-Set FS/RS (EN 5) mit Gleitschiene ziehend auf Bandseite:
- 1 x ETS 42-R (ER)
- 1 x GS-620-ÖB-ER
- 1 x AV-30-ER
Alle Sets enthalten: 1 x FlatScan-Set sw, 1 x HAT 02, 1 x Prüfbuch + Abnahmeschild
SETS - zweiflügelig
Set ETS 42-R SRI SGS-AV-30-Flat-HAT
Zweiflügliges Drehtürantrieb-Set FS/RS (EN 5), bestehend aus:

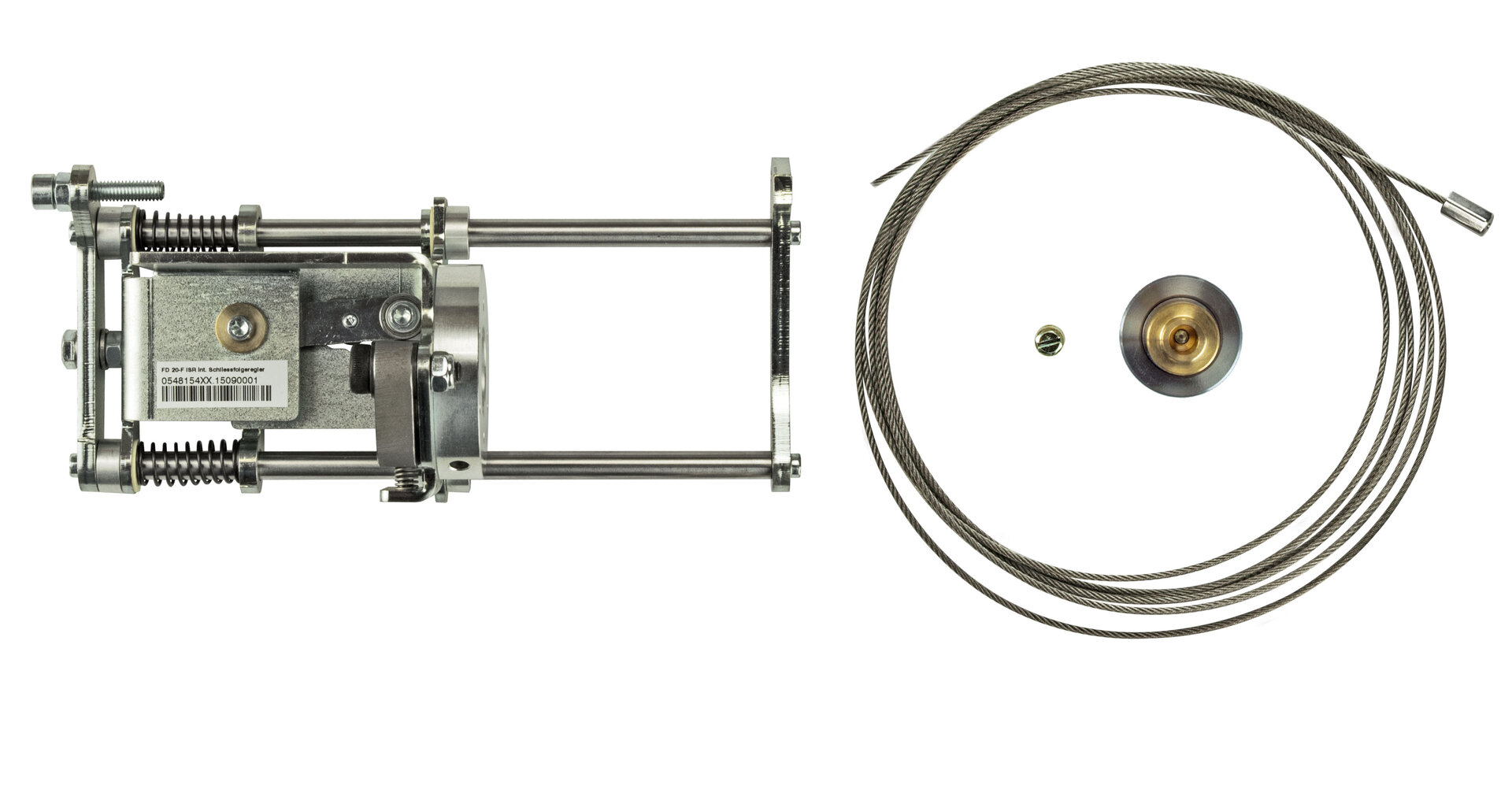

- 2 x ETS 42-R mit vormontierter SRI
- 2 x SGS ETS 250-ER
Set ETS 42-R SRI SG-AV-30-Flat-HAT
Zweiflügliges Drehtürantrieb-Set FS/RS (EN 5), bestehend aus:
- 2 x ETS 42-R mit vormontierter SRI
- 2x GS-620-ÖB-ER
Alle Sets enthalten:
- 2 x AV-30-ER
- 2 x Flatscan-Set sw

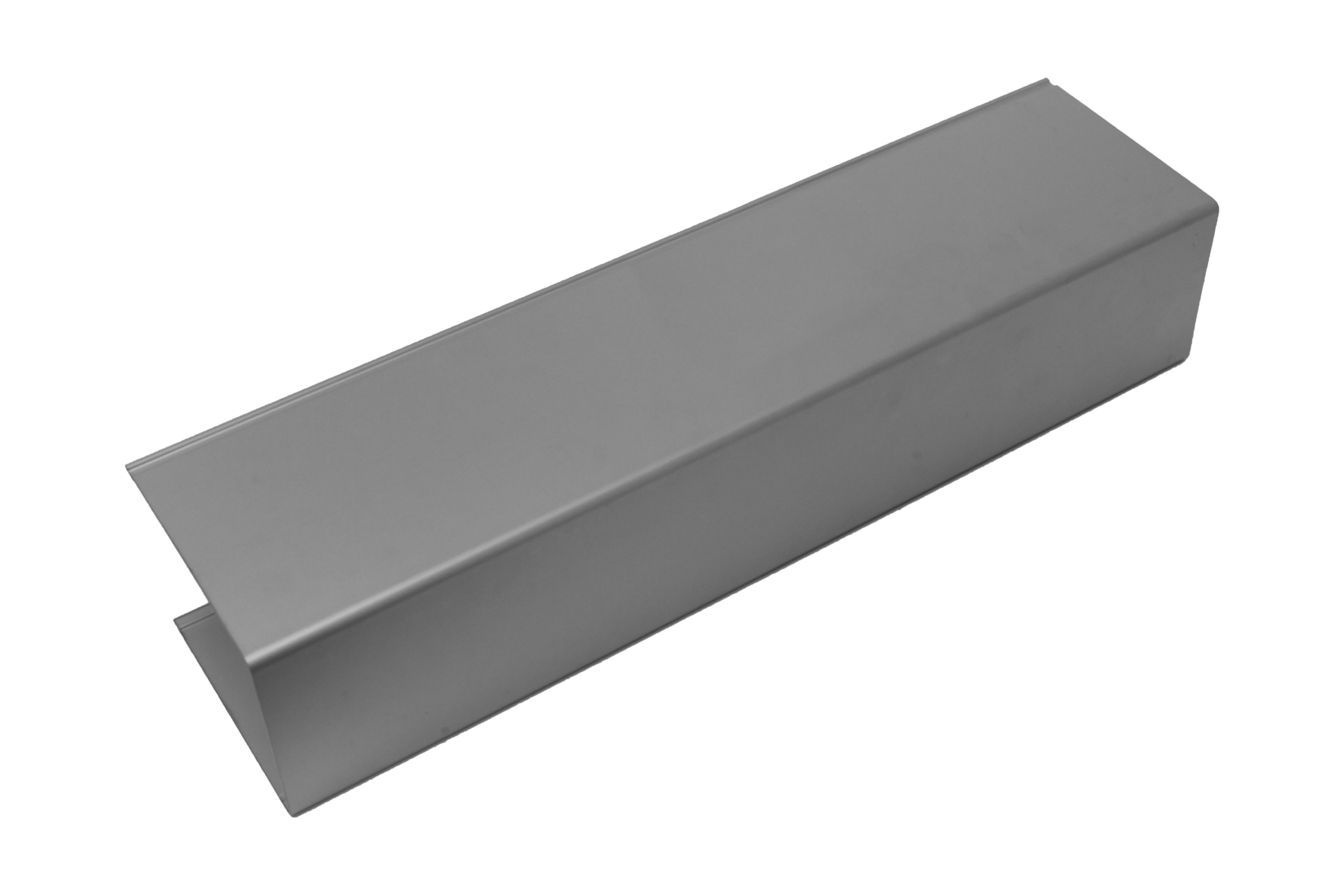

- 1 x Mittelverschalung ETS 42
- 1 x HAT 02
- 1 x Prüfbuch + Abnahmeschild
Eigenschaften und TechSpecs
ETS 64-R
- Elektromotorischer Drehtürantrieb EN 3 - 6, für Türen bis 250 kg, mit Anforderung an FS / RS.
- geprüft nach DIN 18263-4, zugelassen vom DIBt / Bauartgenehmigung
- Höhe 95 mm, Breite 690 mm, Tiefe 120 mm. Gewicht 10,5 kg
- Umgebungstemperatur - 15 bis + 50°, max. relative Luftfeuchte 85%, IP 40 (42)
- Netz: 230 VAC, 50 Hz, 10 / 13 A, Leistungsaufnahme max. 560 W.
- Ausgangsleistung: 24 VDC, max 2,0 A
- Sturztiefe max. 250 mm (SGS), 50 mm (GS)
- Türöffnungswinkel max 105°
- Offenhaltezeit 0...60 s / 0...180 s.
- Motordämpfung stromlos stufenlos einstellbar (Poti)
- Weitere Funktionen: Servounterstützung, Push & Go, LowEnergy, Windlastkompensation
- Design: Abdeckhaube Edelstahl, matt gebürstet
ETS 64-R (ER)
Drehtürantrieb für Türen bis 250 kg mit FS / RS Zulassung
- für Gleitschiene ziehend (max. EN 5) oder Gestänge drückend(max. EN 6)
ETS 64-R GDS (ER)
Drehtürantrieb für Türen bis 250 kg mit FS / RS Zulassung
- für Gleitschiene drückend (max. EN 6)
ETS 64-R-IRM (ER)

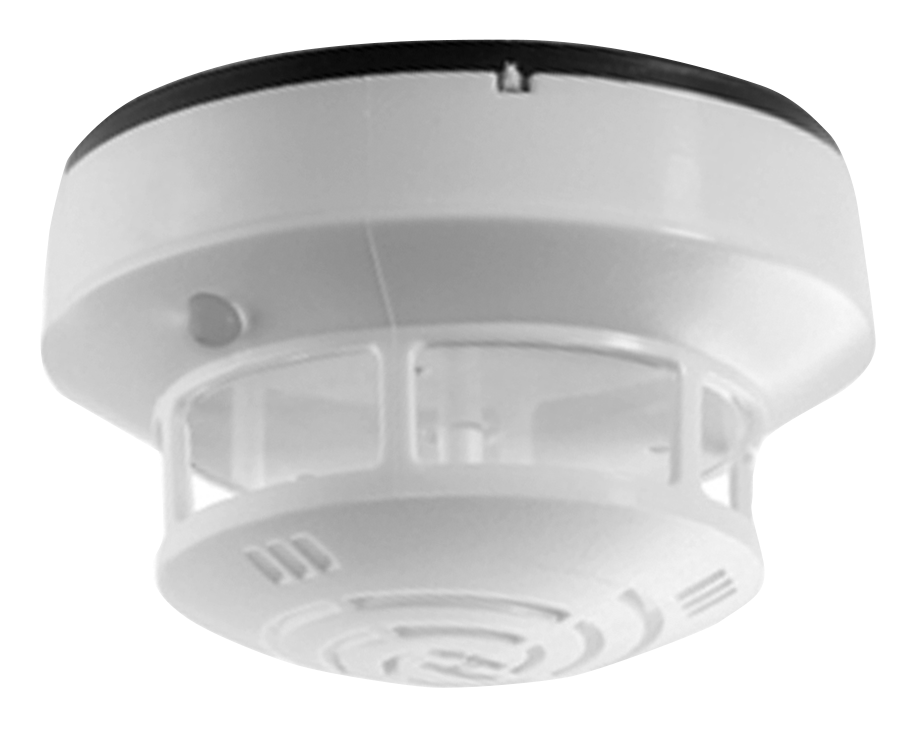

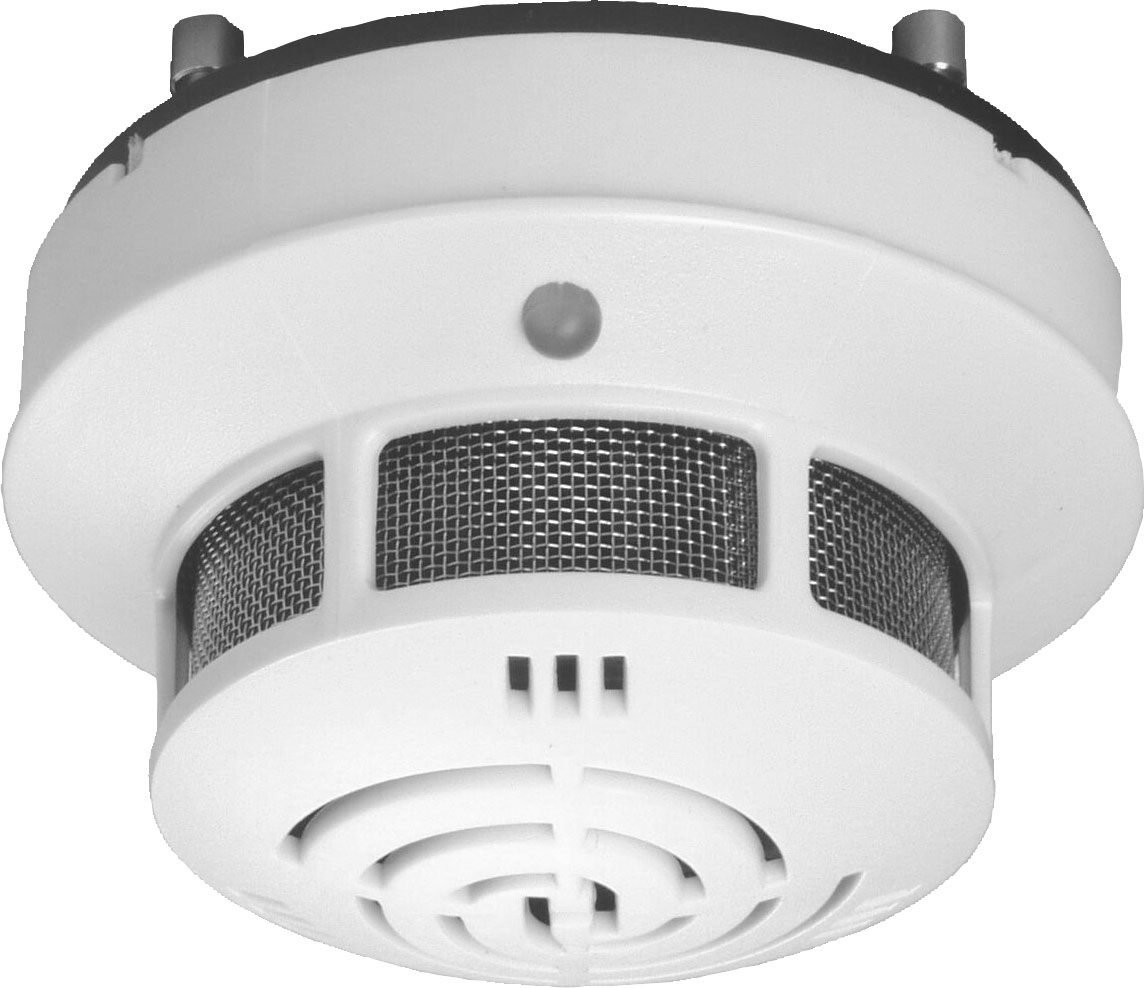

Drehtürantrieb mit integriertem Rauchschalter
- für Türen bis 250 kg mit FS / RS Zulassung
- für Gleitschiene ziehend (max. EN 5) oder Gestänge drückend (max. EN 6)
ETS 64-R-IRM GSD (ER)
Drehtürantrieb mit integriertem Rauchschalter
- für Türen bis 250 kg mit FS/RS Zulassung
- für Gleitschiene drückend (max. EN 6)
SETS - einflügelig
Set ETS 64-IRM-SGS-AV-30-Flat-HAT
Einflügliges Drehtürantrieb-Set FS/RS (EN 6) mit Gestänge drückend Bandgegenseite, bestehend aus:
- 1 x ETS 64-R-IRM (ER)
- 1 x MPL Set 64
- 1 x SGS ETS 250-ER
- 1 x AV 30-ER
Set ETS 64-IRM-GSD-AV-30-Flat-HAT
Einflügliges Drehtürantrieb-Set FS/RS (EN 6) mit Gleitschiene drückend auf Bandgegenseite bestehend aus:
- 1 x ETS 64-R-IRM (ER)
- 1 x MPL Set 64
- 1 x GS-620-ÖB-ER
- 1 x AV 30-ER
Set ETS-64-IRM-GSZ-AV-30-Flat-HAT
Einflügliges Drehtürantrieb-Set FS/RS (EN 5) mit Gleitschiene ziehend auf Bandseite:
- 1 x ETS-64-IRM-ER
- 1 x MPL Set 64
- 1 x GS-620-ÖB-ER
- 1 x AV-30-ER
Alle Sets enthalten: 1 x FlatScan-Set sw, 1 x HAT 02, 1 x Prüfbuch + Abnahmeschild
SETS - zweiflügelig
Set ETS-64-IRM-2-SGS-SRI-AV-30-Flat-HAT
Zweiflügliges Drehtürantrieb-Set FS/RS (EN 6), bestehend aus:
- 1 x ETS 64-R (ER) Gangflügel
- 1 x ETS 64-R-IRM (ER) Standflügel
- 2 x MPL Set 64
- 2 x SGS ETS 250-ER
Set ETS-64-IRM-2-GSZ-SRI-AV-30-Flat-HAT
Zweiflügliges Drehtürantrieb-Set FS/RS (EN 6), bestehend aus:
- 1 x ETS 64-R (ER) Gangflügel
- 1 x ETS 64-R-IRM (ER) Standflügel
- 2 x MPL Set 64
- 2x GS-620-ÖB-ER
Set ETS-64-IRM-2-GSD-SRI-AV-30-Flat-HAT
Zweiflügliges Drehtürantrieb-Set FS/RS (EN 6), bestehend aus:
- 1 x ETS 64-R-GSD-ER Gangflügel
- 1 x ETS 64-IRM-GSD-ER Standflügel
- 2 x GS-620-ÖB-ER
- 2 x MPL Set 64
- 2 x SGS ETS 250-ER
Alle Sets enthalten:
- 2 x AV-30-ER
- 2 x Flatscan-Set sw
- 1 x Mittelverschalung ETS 42
- 1 x HAT 02
- 1 x Prüfbuch + Abnahmeschild
Eigenschaften und TechSpecs
ETS 73
- Elektromotorischer Drehtürantrieb EN 3 - 7, für Türen bis 400 kg, ohne Anforderung an FS / RS.
- Höhe 95 mm, Breite 690 mm, Tiefe 120 mm, Gewicht 10,5 kg
- Umgebungstemperatur - 15 bis + 50°, max. relative Luftfeuchte 85%, IP 40 (42)
- Netz: 230 VAC, 50 Hz, 10 / 13 A, Leistungsaufnahme max. 560 W.
- Ausgangsleistung: 24 VDC, max 2,0 A
- Sturztiefe max. 250 mm (SGS), 150 mm (GS)
- Türöffnungswinkel max 105°
- Offenhaltezeit 0...60 s / 0...180 s.
- Motordämpfung stromlos stufenlos einstellbar (Poti)
- Weitere Funktionen: Servounterstützung, Push & Go, LowEnergy,
- Windlastkompensation, Inversfunktion
- Design: Abdeckhaube Edelstahl, matt gebürstet
ETS 73 (ER)
Drehtürantrieb für Türen bis 250 kg mit FS / RS Zulassung.
Für Gleitschiene ziehend (max. EN 5) oder Gestänge drückend (max. EN 6).
SETS - einflüglig
Set ETS 73-SGS-AV30-Flat (ER)
Einflügliges Drehtürantrieb-Set, bestehend aus:
- 1 x ETS 73 (ER)
- 1 x SGS ETS 250-ER
- 1 x AV 30-ER
- 1 x Flatscan Set sw
Set ETS-73-GS-ÖB-AV30-Flat (ER)
Einflügliges Drehtürantrieb-Set, bestehend aus:
- 1 x ETS 73 (ER)
- 1 x GS-ÖB-620-ER
- 1 x AV 30-ER
- 1 x Flatscan Set sw
SETS - zweiflüglig
Set ETS-73-2-SGS_AV30_Flat_VETS (ER)
Zweiflügliges Drehtürantrieb-Set, bestehend aus:
- 2 x ETS 73 (ER)
- 2 x SGS ETS 250-ER
- 2 x AV 30-ER
- 2 x Flatscan Set sw
- 1 x V-ETS 64/73 (ER)
- 1 x CAN-Kabel
Set ETS-73-2-GS-ÖB-AV30-Flat_V-ETS (ER)
Zweiflügliges Drehtürantrieb-Set, bestehend aus:
- 2 x ETS 73 (ER)
- 2 x GS-ÖB-620-ER,
- 2 x AV 30-ER
- 2 x Flatscan Set sw
- 1 x V-ETS 64/73 (ER)
- 1 x CAN-Kabel
Zubehör ETS
Eigenschaften und TechSpecs

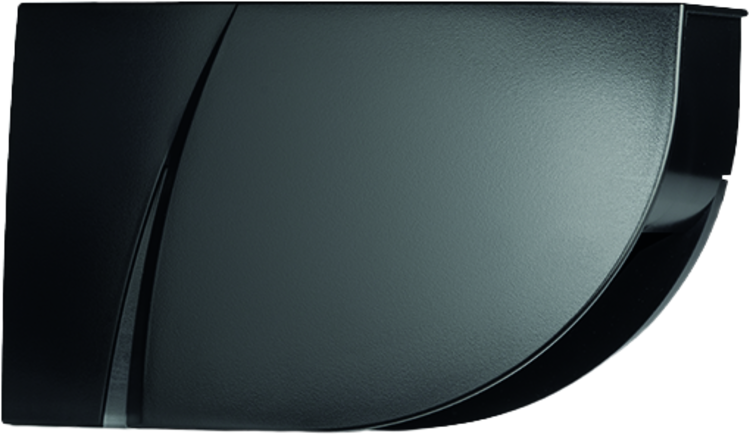

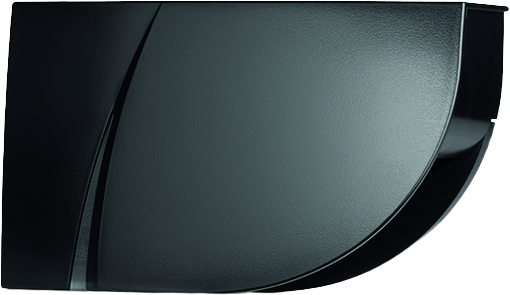

FlatScan 2D Set
- Lasersensorset zur Überwachung der Türflügelbewegung
- gem. EN 16005 bzw. DIN 18650-1 /-2
- das Set besteht je aus 2 Lasermodulen, mit integriertem 360° rotierendem Spiegel zur Erfassung der Türflügelbewegung und der Nebenschließkante
- inkl. Anschluss- bzw. Verbindungskabeln
- einstellbar im Neigungswinkel
- selbsteinlernende Wandausblendfunktion, Graustufenanpassung
- Flat Scan im öffentlichen Bereich: zusätzlich, Fingerschutzrollo oder gleichwertig empfohlen
- Abmessungen: Höhe 85 mm, Breite 142 mm, Tiefe 33 mm (Montagesockel +7 mm)
- Stromversorgung: 12 – 24 V DC ±1 5%
- Schutzklasse: IP54
- Umgebungstemperatur: -30° C bis +60° C
- Luftfeuchtigkeit: 0 – 95%
- max. Erfassungsbereich: 4 m (diagonal)
- mit 2% Reflektivität (z.B.: bei B = 1,5 m -> max. H = 3,7 m)
FlatScan 2D Set schwarz
2 Stück Sensoren (für Bandseite und Bandgegenseite)
FlatScan 2D Set weiß
2 Stück Sensoren (für Bandseite und Bandgegenseite)
FlatScan 2D Set silber
2 Stück Sensoren (für Bandseite und Bandgegenseite)
Zubehör
Fire Door Kit FlatScan
Bestehend aus Kabel mit einseitiger Klemme + separatem Klemmblock
- für Bohrungen 6 mm
FlatScan Schutz DIN-L Alu
Schutzhaube für FlatScan
- Aluminium eloxiert
- Ausführung Links
FlatScan Schutz DIN-R Alu
Schutzhaube für FlatScan
- Aluminium eloxiert
- Ausführung Rechts
FlatScan Schutz DIN-L schwarz
Schutzhaube für FlatScan
- Aluminium schwarz lackiert
- Ausführung Rechts
FlatScan Schutz DIN-R schwarz
Schutzhaube für FlatScan
- Aluminium schwarz lackiert
- Ausführung Links
Eigenschaften und TechSpecs
FlatScan 3D Set
- Lasersensorset zur Überwachung der Türflügelbewegung
- gem. EN 16005 bzw. DIN 18650-1 /-2
- das Set besteht je aus 2 Lasermodulen, mit integriertem 360° rotierendem Spiegel zur Erfassung der Türflügelbewegung und der Nebenschließkante
- inkl. Anschluss- bzw. Verbindungskabeln
- einstellbar im Neigungswinkel
- selbsteinlernende Wandausblendfunktion, Graustufenanpassung
- Flat Scan im öffentlichen Bereich: zusätzlich , Fingerschutzrollo oder gleichwertig empfohlen
- Flat Scan 3D sichert auch Nebenschließkanten komplett ab
- Abmessungen: Höhe 88 mm, Breite 145 mm, Tiefe 60 mm (Montageplatte +7 mm)
- Stromversorgung: 12 – 24 V DC ±15%
- Schutzklasse: IP44
- Umgebungstemperatur: -25° C bis +60° C
- Luftfeuchtigkeit: 0 – 95%
- max. Erfassungsbereich: 4 m (diagonal)
- mit 2% Reflektivität (z.B.: bei B = 1,5 m -> max. H = 3,7 m)
FlatScan 3D Set schwarz
- 4 Lichtvorhänge für erhöhte Sicherheit
- 2 Sensoren (für Bandseite und Bandgegenseite
FlatScan 3D Set weiß
- 4 Lichtvorhänge für erhöhte Sicherheit
- 2 Sensoren (für Bandseite und Bandgegenseite
FlatScan 3D Set silber
- 4 Lichtvorhänge für erhöhte Sicherheit
- 2 Sensoren (für Bandseite und Bandgegenseite
Zubehör
Fire Door Kit FlatScan
Bestehend aus Kabel mit einseitiger Klemme + separatem Klemmblock
- für Bohrungen 6 mm
FlatScan Schutz DIN-L Alu
Schutzhaube für FlatScan
- Aluminium eloxiert
- Ausführung Links
FlatScan Schutz DIN-R Alu
Schutzhaube für FlatScan
- Aluminium eloxiert
- Ausführung Rechts
FlatScan Schutz DIN-L schwarz
Schutzhaube für FlatScan
- Aluminium schwarz lackiert
- Ausführung Rechts
FlatScan Schutz DIN-R schwarz
Schutzhaube für FlatScan
- Aluminium schwarz lackiert
- Ausführung Links

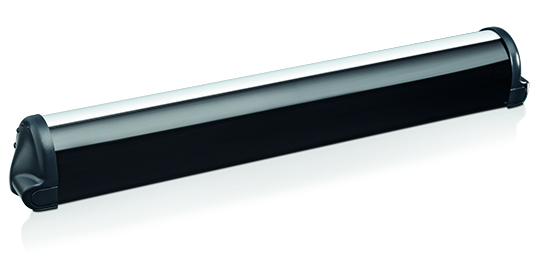

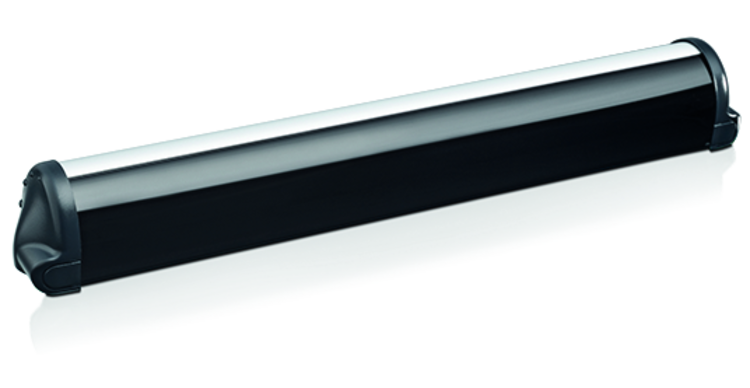

Sensorleisten Set III
Sensorleisten Set III
- Sensorleistenset zur Überwachung der Türflügelbewegung
- gem. EN 16005 bzw. DIN 18650-1 /-2
- Für die Absicherung der Nebenschließkanten sind zusätzliche Schutzmaßnahmen (z.B. Fingerschutzrollo) notwendig!
- Das Set besteht je aus 2 Sensorleisten, mit integrierten Sensormodulen und Anschluss- bzw. Verbindungskabeln
- Module mit Infrarotsensorik, einstellbar im Neigungswinkel, Wandausblendfunktion über Konfiguartion am ETS, Graustufenanpassung
- Die Länge der Sensorleisten kann vor Ort an die Türflügelbreite angepasst werden
- Abmessungen: Höhe 85 mm × Breite 142 mm × Tiefe 33 mm ( Montagesockel +7 mm )
- Stromversorgung: 12 V – 24 V AC ±10%; 12 V – 30 V DC -5% bis +10%
- Schutzklasse: IP54
- Umgebungstemperatur: -25° C bis +55° C
- Luftfeuchtigkeit: 0 – 95%
- max. Erfassungsbereich: Breite 400 mm, Tiefe 70 mm (4 Spots bei 2 m Montagehöhe)
- Montagehöhe: 1,3 m – 3,5 m
Ausgang:
- 2 Relais (Potentialfreier Kontakt)
- Max. Kontaktspannung: 42 V AC/DC
- Max. Schaltstrom: 1 A (Ohmsche Last)
- Max. Schaltleistung: 30 W (DC) / 42 VA (AC)
Eingang:
- 1 Optokoppler (Potentialfrei)
- Max. Kontaktspannung: 30 V
- Geschätzte Lebensdauer: 20 Jahre (optional)
Sensorleisten Set III BEA 4SAFE
- 2 Stück Sensorleisten (für Bandseite und Bandgegenseite)mit je 2 Infrarotmodulen
- Maximale Türflügelbreite - Überwachungsbereich: 1200 mm
Zubehör
Regenhaube SL 1100
Regenhaube für Sensorleiste 4 Safe RA 1100 (Außeneinsatz)
- transparent, nachrüstbar
Regenhaube SL 1500
Regenhaube für Sensorleiste 4 Safe RA 1500 (Außeneinsatz)
- transparent, nachrüstbar
Fire Door Kit 4SAFE
Brandschutzkit für 4SAFE, für Bohrungen 6 mm, bestehend aus:
- Kabel mit einseitiger Klemme
- Separatem Klemmblock
Cable Power 4Safe 5m
Separate Zuleitung vom Antrieb zur BEA4Safe für lange Leitungswege oder integrierte Kabelführung über KÜ
- Länge 5 m
Fingerschutzrollo Standard schwarz
Fingerschutzrollo zum Nachrüsten zur Absicherung der Nebenschließkante
- Länge 1925 mm
- Rollofarbe schwarz
- inkl. Befestigungszubehör
NR-26 W-Proof 2150
Fingerschutzrollo NR-26 W zum Nachrüsten
- Wetterfest, Wasserfest
- Länge 2150 mm
- Rollofarbe schwarz
- inkl. Befestigungszubehör.
Eigenschaften und TechSpecs
- Bewegungsmelder mit Radarerkennung zur Ansteuerung des ETS
- Richtungserkennend, Querverkehrsausblendung
- Erfassungsfeld einstellbar
- Betriebsspannung 24 VDC
- Öffner- und Schließerkontakt auswählbar
- Abmessungen: Höhe 50 mm, Breite 120 mm, Tiefe 50 mm
- Stromversorgung: 12 V – 24 V AC ±10% (50 – 60 Hz); 12 V – 24 V DC +30% bis -10%
- Schutzklasse: IP54
Produktspezifisches:
- Montagehöhe: von 1,8 m – 4 m
- Max. Erfassungsbereich: Breites Feld 4 m x 2 m; Schmales Feld 2 m x 2,2 m

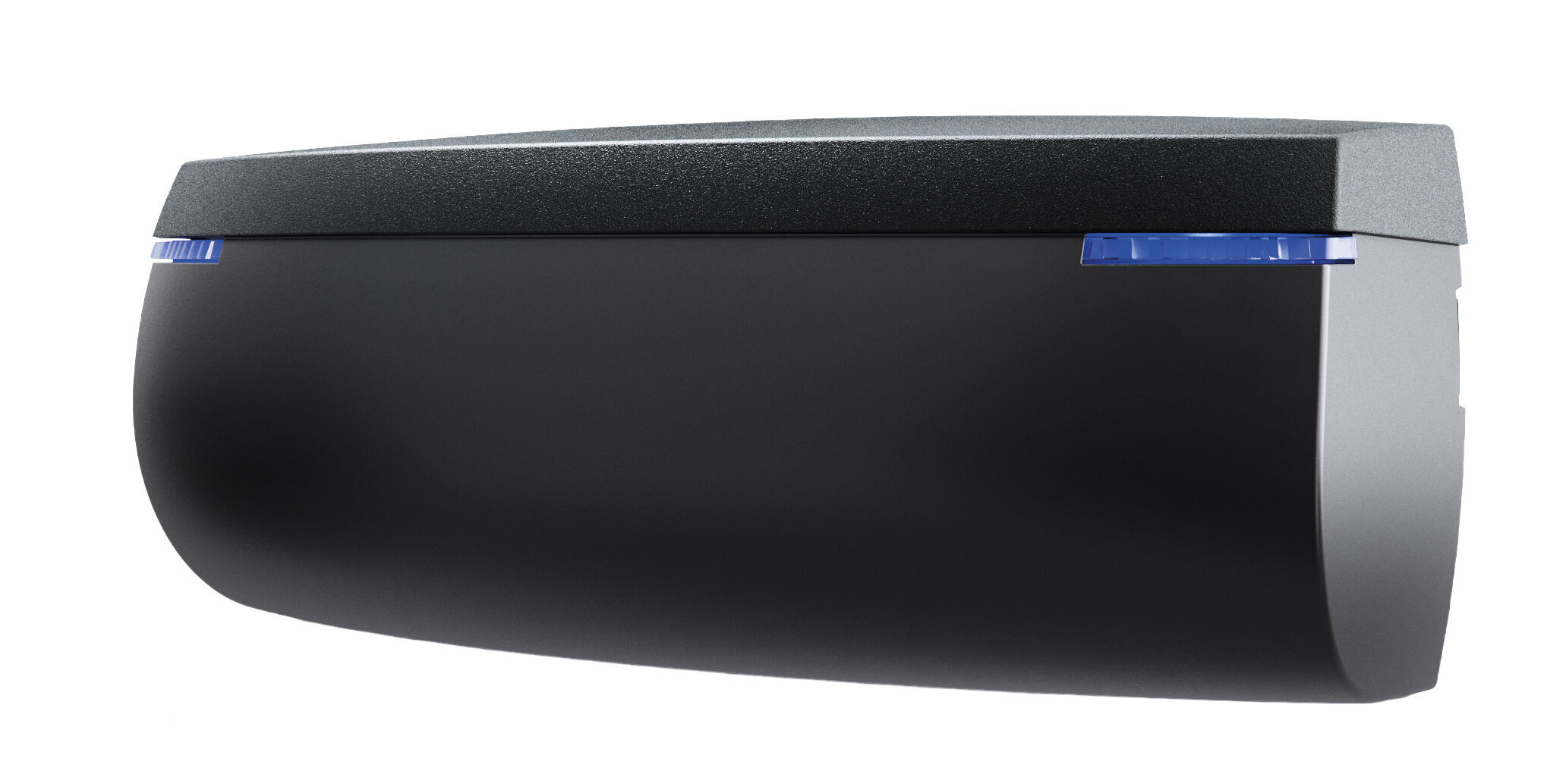

Radar „Eagle Artec“ sw
Bewegungsmelder
- schwarz
Radar „Eagle Artec“ ws
Bewegungsmelder
- weiß
RADAR „EAGLE ARTEC“ SI
Bewegungsmelder
- silber
Artec Retrofit Interface
Anschlussadapter
- für bauseitige Kabel ohne Stecker
Hinweis: Regenhaube im Außenbereich zwingend notwendig
Zubehör
Regenhaube

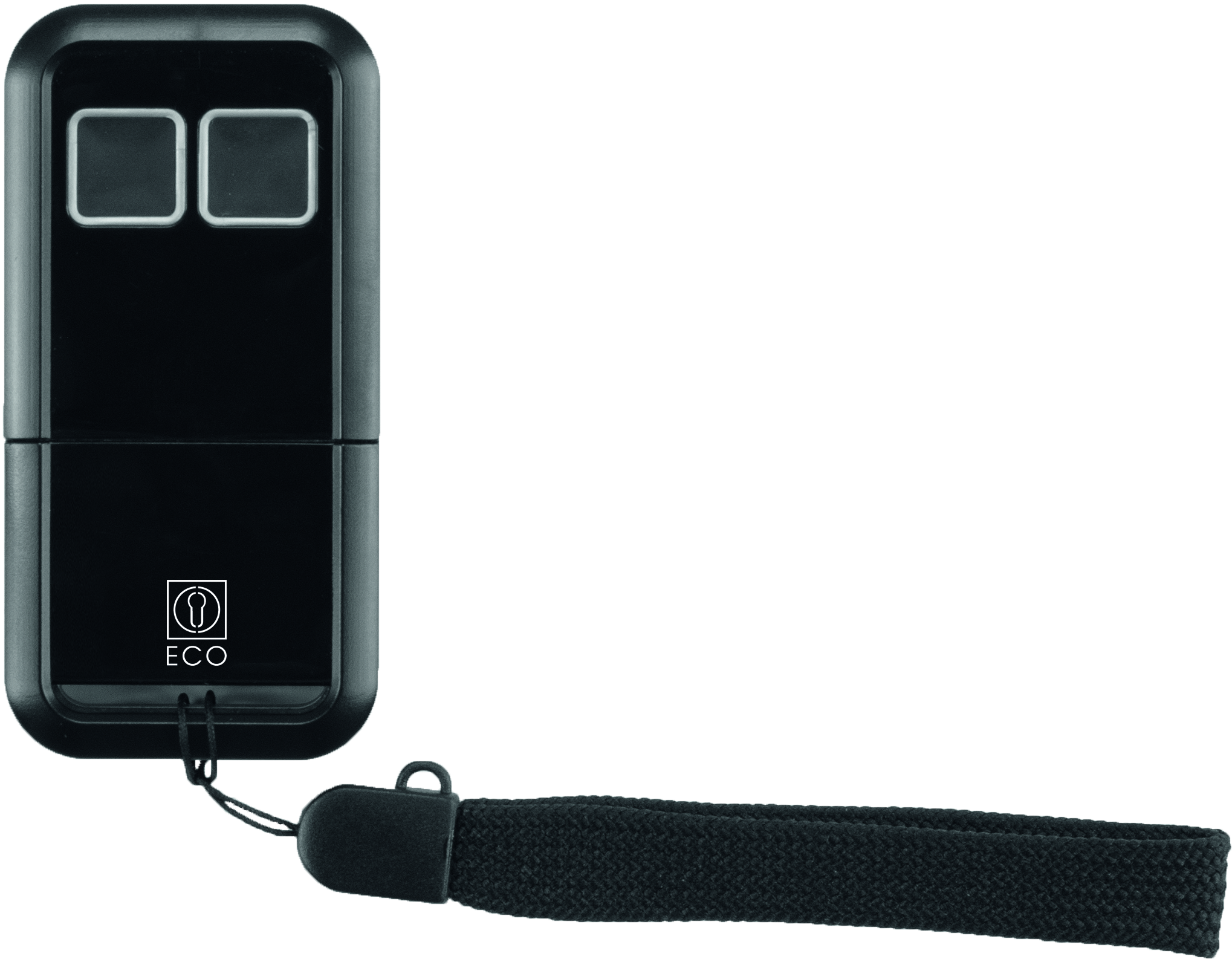

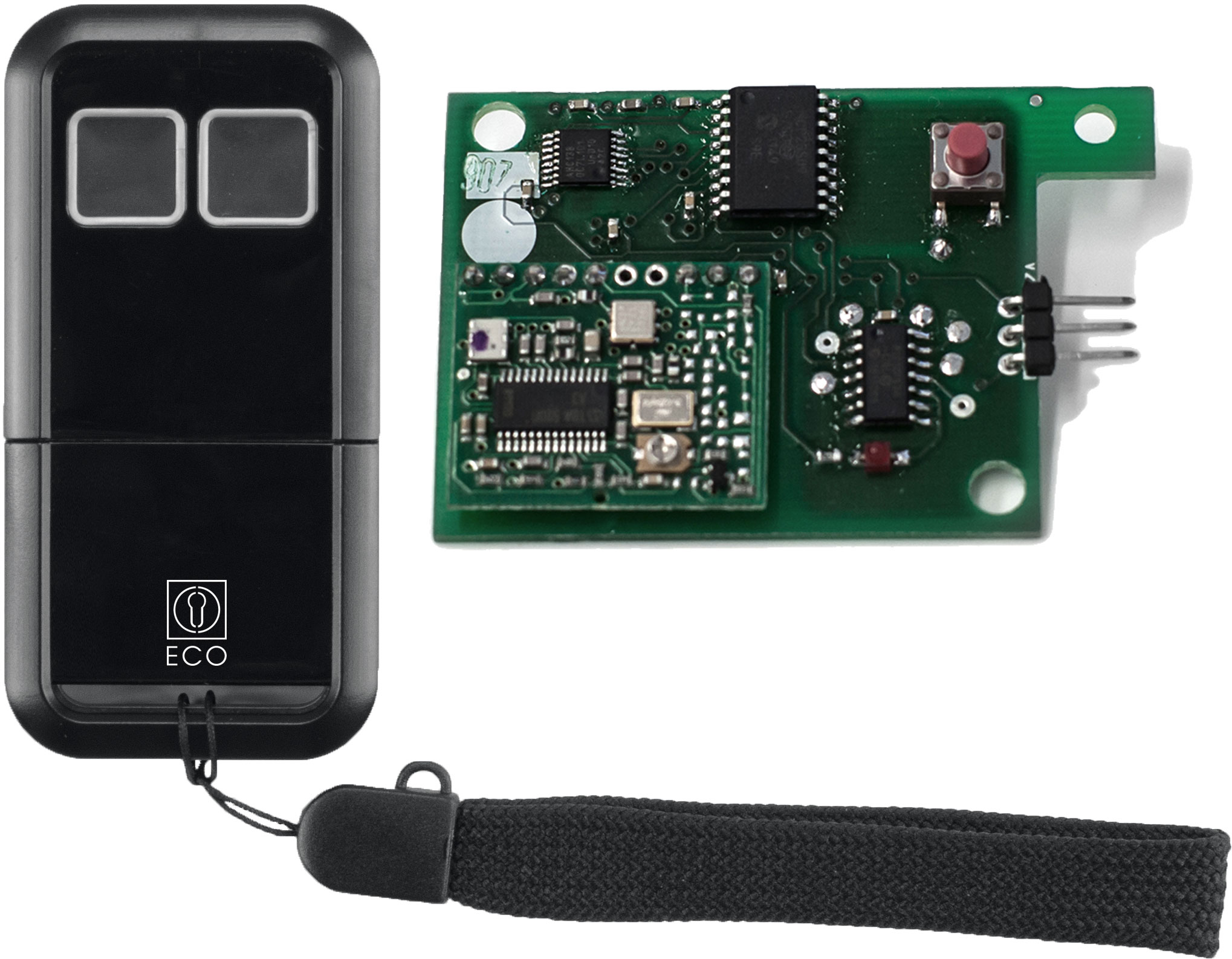

Fernbedienung
Fernbedienung zur einfacheren Parametrierung vom Flat Scan & Eagle Artek
Fingerschutzrollo Standard schwarz
Fingerschutzrollo zum Nachrüsten zur Absicherung der Nebenschließkante
- Länge 1925 mm
- Rollofarbe schwarz
- inkl. Befestigungszubehör
NR-26 W-Proof 2150
Fingerschutzrollo NR-26 W zum Nachrüsten
- Wetterfest, Wasserfest
- Länge 2150 mm
- Rollofarbe schwarz
- inkl. Befestigungszubehör.
Eigenschaften und TechSpecs

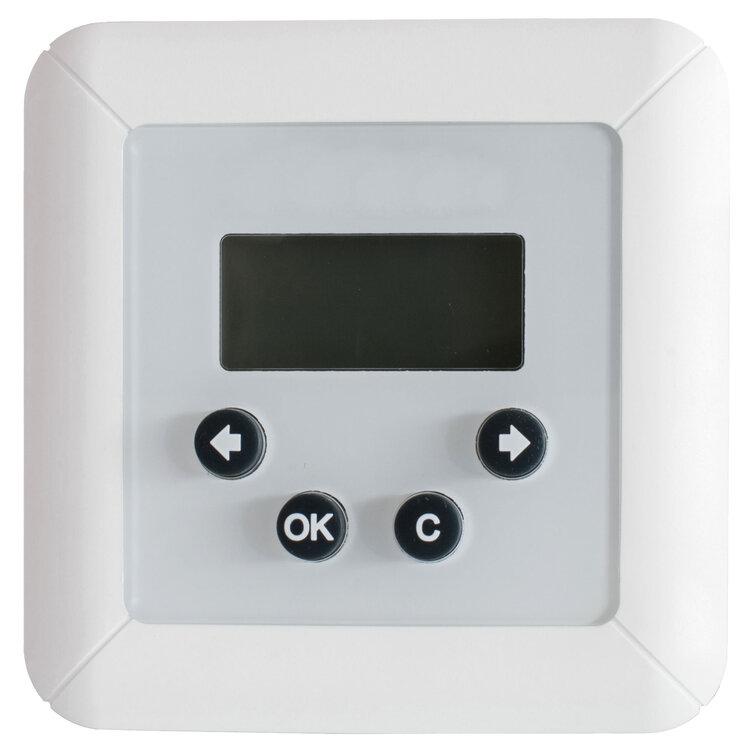

Bedix
- Externe Bedien- und Programmierkonsole für Wandmontage UP oder AP
- mit beleuchtetem zweizeiligem Display und 4 Bedientasten
- Funktionen (Passwortgeschützt)
- Einstellmöglichkeit aller Parameter und Konfigurationen
- Diagnosemenü und Fehlerauswertung
- Fernreset bzw. Teach
- Einstellung der unterschiedlichen Programmarten: Automatik, KEY, Dauerauf, Hand, One-Way
- Spannungsversorgung: 12 – 24 V
- Schutzklasse: IP20
- Abmessungen: Höhe 85 mm, Breite 85 mm
BEDIX (UP)
Bedien- und Programmierkonsole (Unterputzmontage)
AP-BEDIX
Aufputz Montagerahmen für D-BEDIX
Kombi BEDIX PZ-AP
Kombigerät aus Bedix und Schlüsselschalter zur Freischaltung (unberechtigter Gebrauch)
- für bauseitigen PZ vorgerichtet
- inkl. 2-fach Aufputzrahmen
Kombi BEDIX PZ-UP
Kombigerät aus Bedix und Schlüsselschalter zur Freischaltung (unberechtigter Gebrauch)
- für bauseitigen PZ vorgerichtet
- für Unterputzmontage
Eigenschaften und TechSpecs
Eigenschaften und TechSpecs

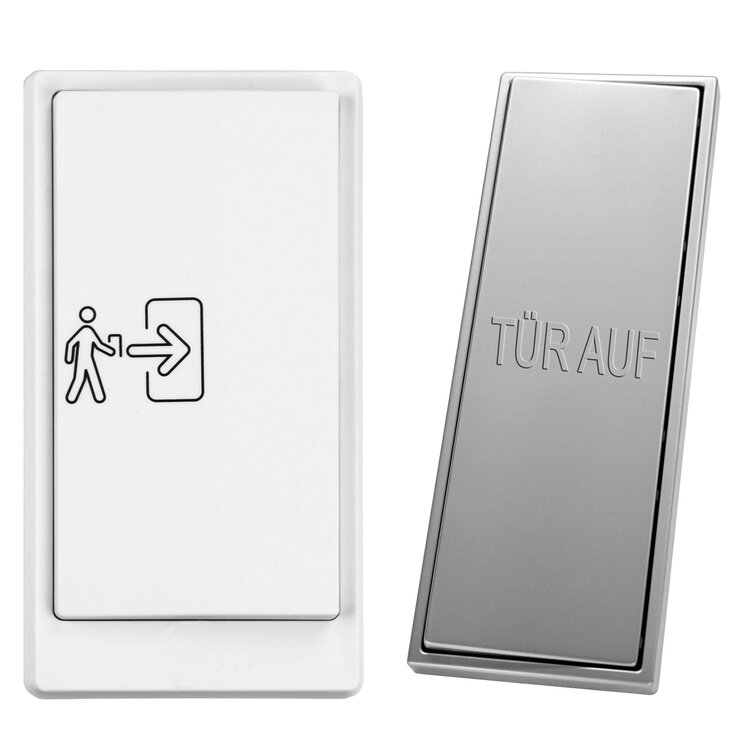

Großflächentaster
Großflächentaster zur Ansteuerung des ETS
- für Wandmontage geeignet
- Einzelimpuls zur Aktivierung eines Öffnerkontaktes am ETS
- für kabelgebundene oder kabelfreie (Funkübertragung)Ansteue-
rung des Antriebes
GFT AP-ws
Großflächentaster mit Piktogramm zur Einmalfreigabe des ETS
- Kunststoff weiß
- Höhe 174 mm, Breite 93 mm, Tiefe 24 mm
- Aufputzmontage inkl. Rahmen
- Abmessungen: 174 x 93 x 24 mm
- Stromversorgung: 12 V – 24 V AC ±10%; 12 V – 30 V DC -5% bis +10%
- Schutzklasse: IP20
- Umgebungstemperatur: -25° C bis +55° C
- Luftfeuchtigkeit: 0 – 95%
- max. Erfassungsbereich: Breite 400 mm, Tiefe 70 mm (4 Spots bei 2 m Montagehöhe)
- Montagehöhe: 1,3 m – 3,5 m
Ausgang:
- 2 Relais (Potentialfreier Kontakt)
- Max. Kontaktspannung: 42 V AC/DC
- Max. Schaltstrom: 1 A (Ohmsche Last)
- Max. Schaltleistung: 30 W (DC) / 42 VA (AC)
Eingang:
- 1 Optokoppler (Potentialfrei)
- Max. Kontaktspannung: 30 V
- Geschätzte Lebensdauer: 20 Jahre (optional)
GFT-UP-ER
Großflächentaster System Jung, Wipptaster „Tür Auf“
- Höhe 225 mm, Breite 83 mm
- Edelstahl
- für Unterputzmontage
GFT-AP-ER
Großflächentaster System Jung, Wipptaster „Tür Auf“
- Höhe 225 mm, Breite 83 mm
- Edelstahl
- für Unterputzmontage
AP-GFT
Separater Aufputzkasten für GFT-UP-ER System Jung
- 3 fach Rahmen zum Umrüsten von GFT-UP-ER auf GFT-AP-ER
Zubehör
Eigenschaften und TechSpecs

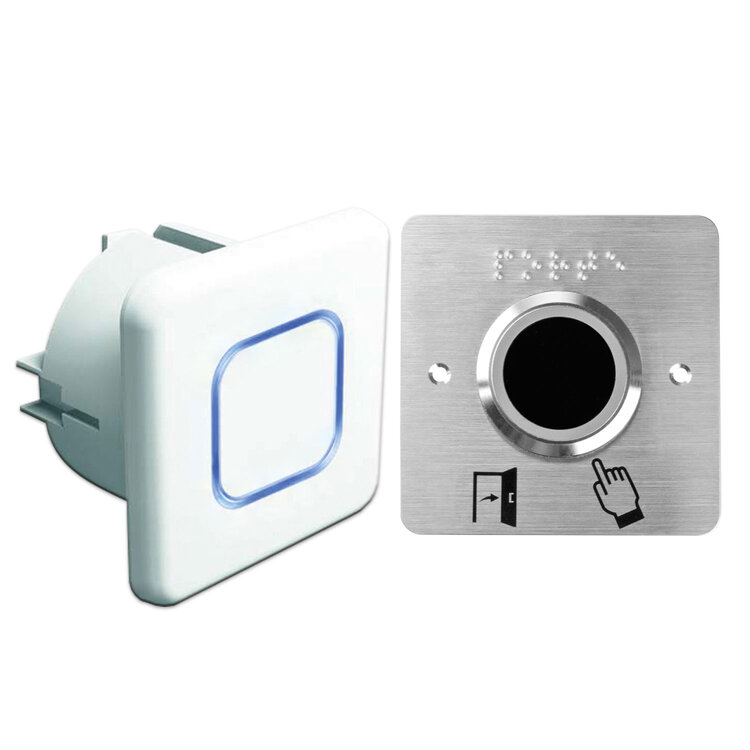

Berührungsloser Taster zur keimfreien Anwendung in Krankenhäusern, etc.
- Aktivierung des ETS Öffnungsimpulses durch Vorhalten z.B. der Hand (berührungsfrei)
- Reichweite je nach Ausführung zwischen 50 – 500 mm
Magic Switch Croma, UP
- MS Chroma - ADC-BWC-UP, Unterputzmontage für innen, Kunststoff weiß
- Abmessungen: Höhe 80 mm, Breite 80 mm, Tiefe 21 mm
- Stromversorgung: 12 V – 24 V AC ±10% (50 – 60 Hz); 12 V – 24 V DC +30% bis -10%
- Schutzklasse: IP65 (wenn Vorderseite und Dichtung auf einer glatten Oberfläche montiert sind)
- Umgebungstemperatur: -20° C bis +55° C
- Max. Erfassungsbereich: ±10 – 60 cm, wenn Bewegung zum Sensor bei 90° (einstellbar)
Ausgang:
- Elektronisches Relais (galvanische Trennung – polaritätsfrei)
- Max. Spannung: 42 V DC / 30 V AC
- Max. Strom: 100 mA
- Max. Schaltleistung: 15 W
MAGIC SWITCH CROMA, AP
- MS Chroma - ADC-BWC-AP, Aufputzmontage für innen, Kunststoff weiß
- Abmessungen: Höhe 80 mm, Breite 80 mm, Tiefe 21 mm
- Stromversorgung: 12 V – 24 V AC ±10% (50 – 60 Hz); 12 V – 24 V DC +30% bis -10%
- Schutzklasse: IP65 (wenn Vorderseite und Dichtung auf einer glatten Oberfläche montiert sind)
- Umgebungstemperatur: -20° C bis +55° C
- Max. Erfassungsbereich: ±10 – 60 cm, wenn Bewegung zum Sensor bei 90° (einstellbar)
Ausgang:
- Elektronisches Relais (galvanische Trennung – polaritätsfrei)
- Max. Spannung: 42 V DC / 30 V AC
- Max. Strom: 100 mA
- Max. Schaltleistung: 15 W
BFT 100 - Set ER
Beleuchteter, berührungsloser Infrarottaster (100 mm Reichweite
- mit Edelstahlschild
- Höhe 80 mm, Breite 80 mm
- Schutzart: IP 65, für Außeneinsatz geeignet (UP-Montage)
AP-BFT 100
- Edelstahlgehäuse für BFT 100
- Aufputzkasten Höhe 80 mm, Breite 80 mm
Eigenschaften und TechSpecs
Zur Einmalfreigabe des Antriebes, z.B. für Nachtfunktion
- Die Türoffenzeit kann von 0 bis 180 sek. eingestellt werden
(Aufputzvariante für Außen mit IP 44) - Profilhalbzylinder bauseits
- Abmessungen: Höhe 75 mm, Breite 75 mm
- Stromversorgung: 12 V – 24 V AC ±10% (50 – 60 Hz); 12 V – 24 V DC +30% bis -10%
- Schutzklasse: IP65 (wenn Vorderseite und Dichtung auf einer glatten Oberfläche montiert sind)
- Umgebungstemperatur: -20°C bis +55°C

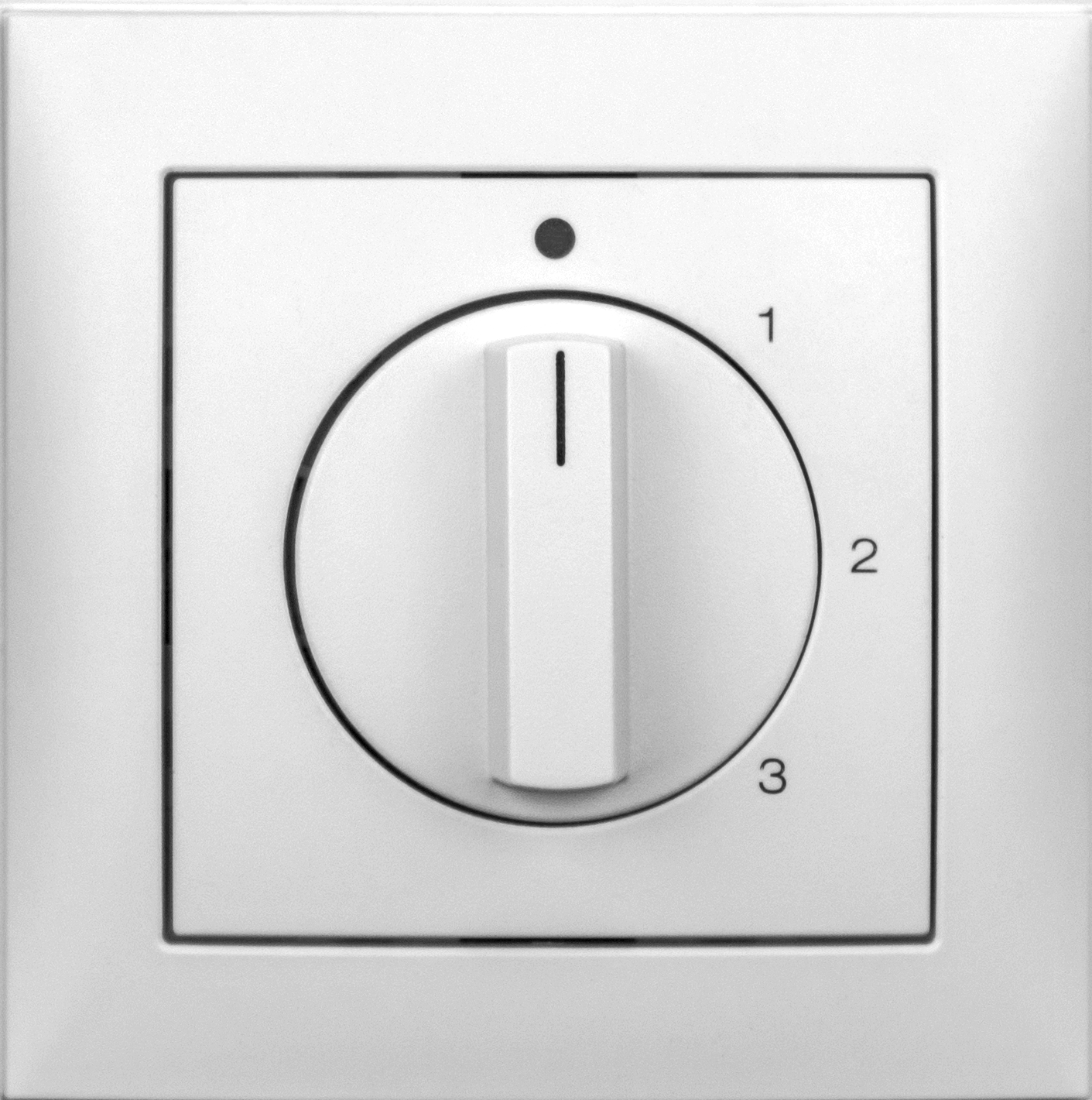

ST-01 AP
Bedien- und Programmiergeräte (Aufputzmontage)
- Max. Erfassungsbereich: ±10 – 60 cm, wenn Bewegung zum Sensor bei 90° (einstellbar)
Ausgang:
- Elektronisches Relais (galvanische Trennung – polaritätsfrei)
- Max. Spannung: 42 V DC / 30 V AC
- Max. Strom: 100 mA
- Max. Schaltleistung: 15 W

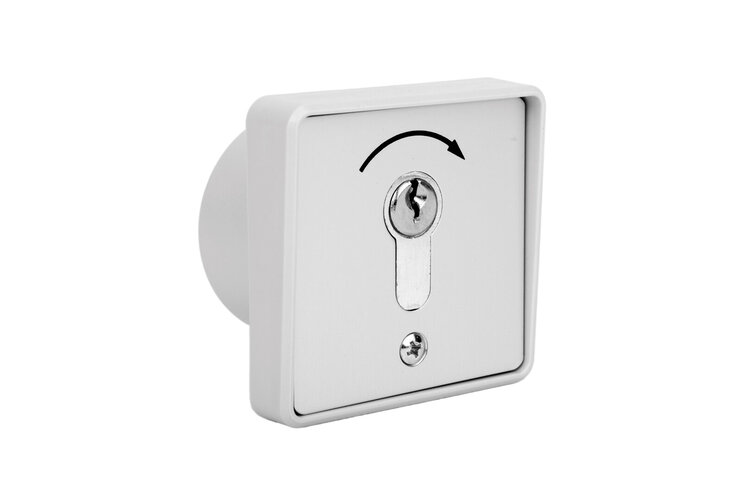

ST-02 UP
Bedien- und Programmiergeräte (Unterputzmontage)
- Max. Erfassungsbereich: ±10 – 60 cm, wenn Bewegung zum Sensor bei 90° (einstellbar)
Ausgang:
- Elektronisches Relais (galvanische Trennung – polaritätsfrei)
- Max. Spannung: 42 V DC / 30 V AC
- Max. Strom: 100 mA
- Max. Schaltleistung: 15 W
ST-03 AP (IP 44)
Bedien- und Programmiergeräte (Aufputzmontage)
- Schutzart: IP 44
- Hinweis: passt nicht in Standard UP Dosen!
PHZ 35/10
Profilhalbzylinder 35mm / 10 mm mit 3 Schlüsseln
- für o.g. Schlüsseltaster oder Kombi BEDIX

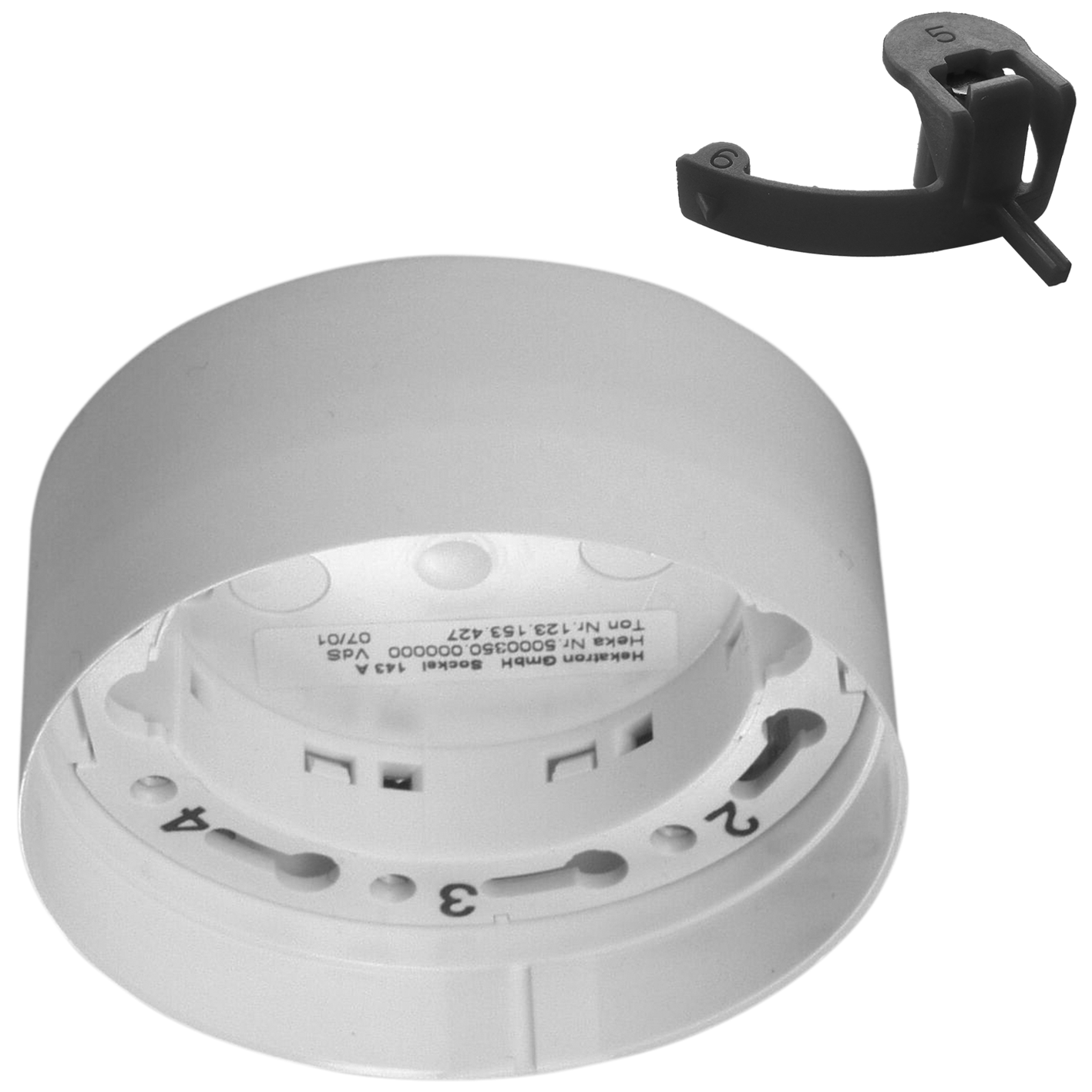

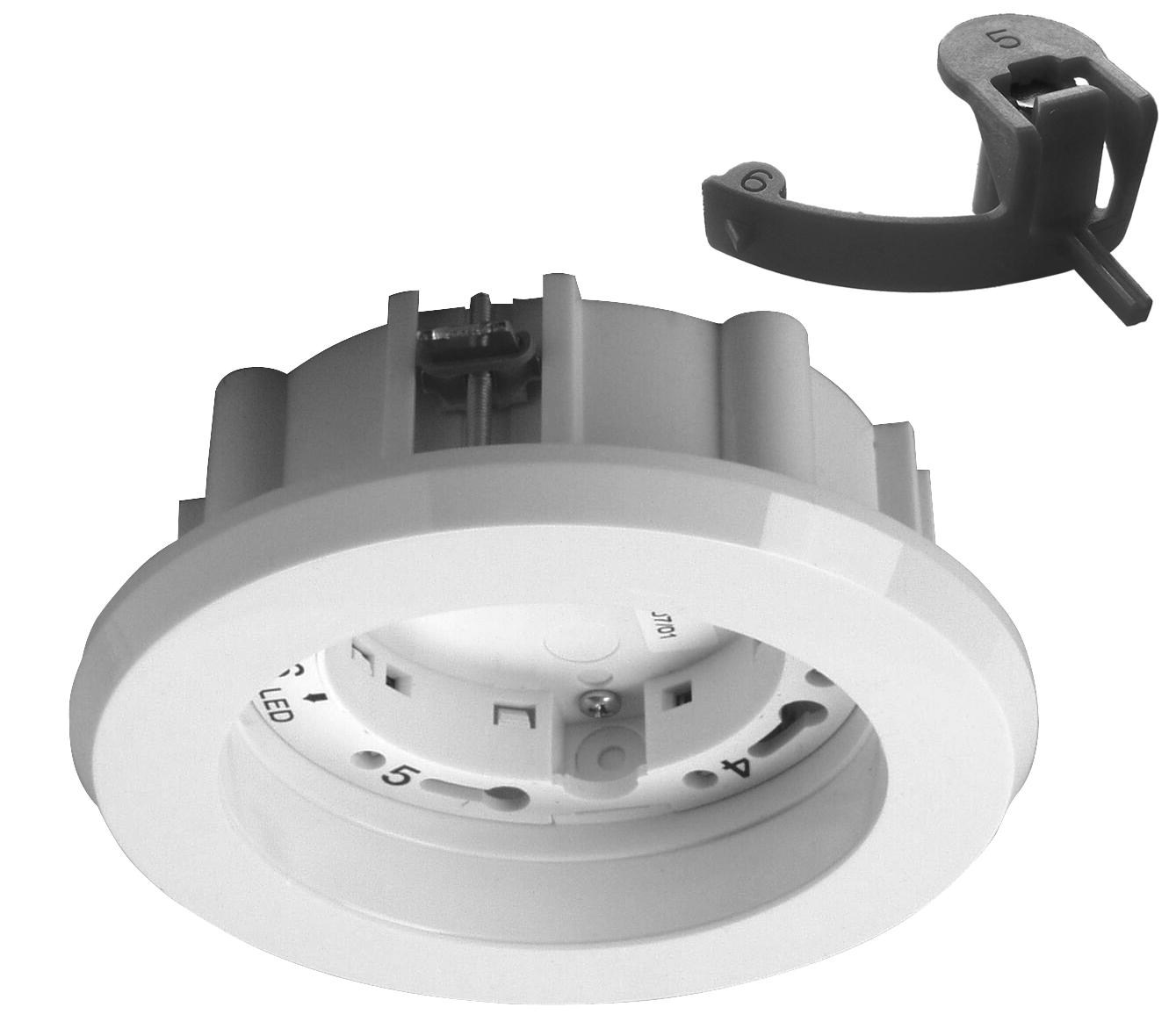

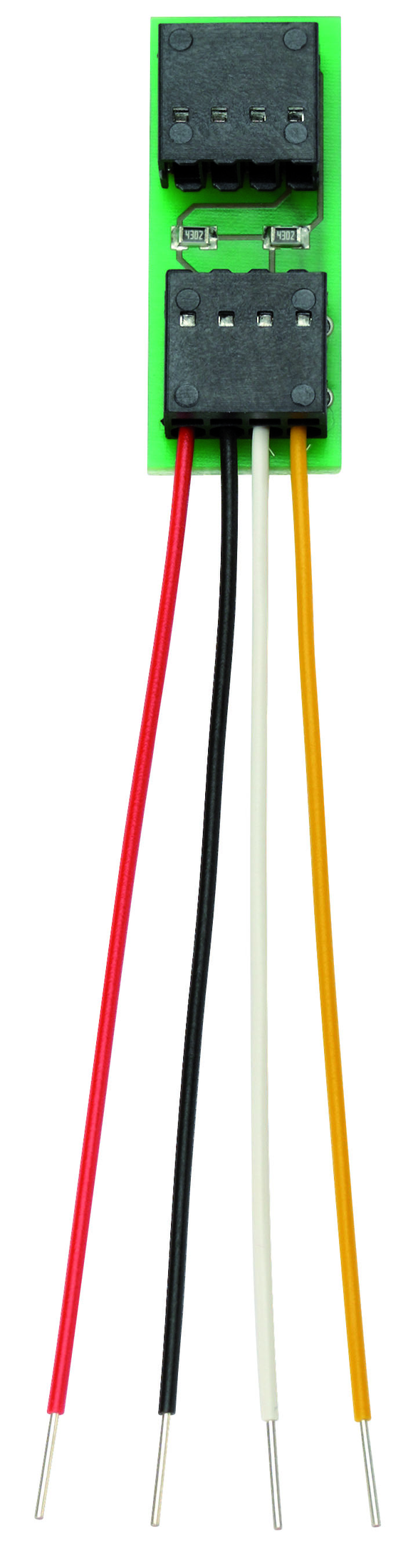

Rauchmelder
Rauschalter

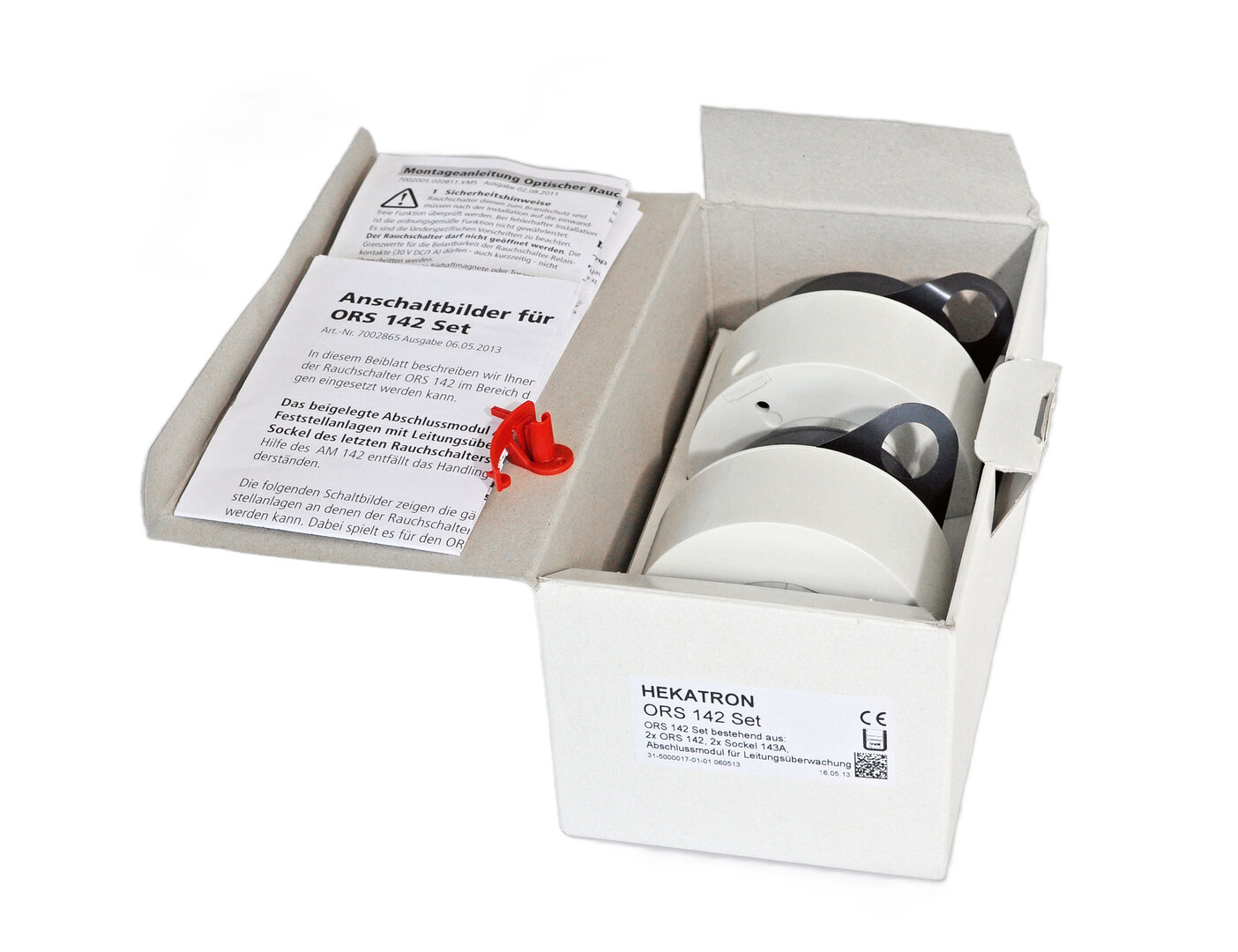

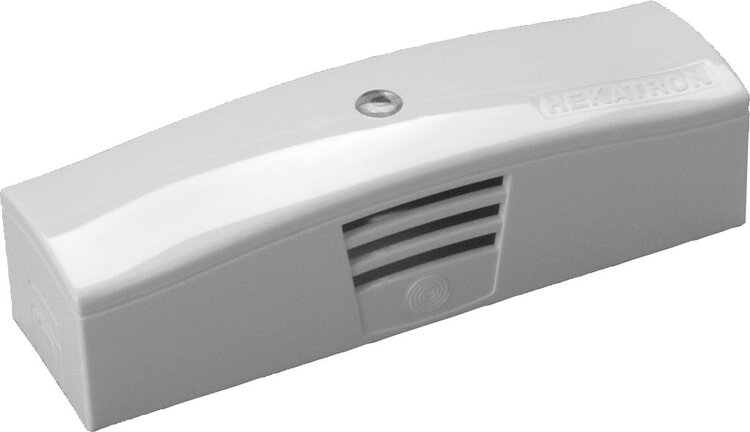

ORS 142 W ws
Sturzrauchschalter Hekatron zur Auslösung des ETS 64-R, inkl. Abdeckhaube weiß
- Abmessungen: Höhe 35, Breite 127 mm, Tiefe 35 mm
- Stromversorgung: 18 – 28 V DC
- Schutzklasse: IP40
- Umgebungstemperatur: -20° C bis +75° C
- Funktionsprinzip: Streulicht
Stromaufnahme bei 28 V DC:
- in Ruhe max. 22 mA
- bei Alarm max. 11 mA
- bei Störung max. 16 mA
Ansprechwelle:
- Rauch nach EN 54-7
- Temperatur ca. 70° C
ORS 142 W si
Sturzrauchschalter Hekatron zur Auslösung des ETS 64-R, inkl. Abdeckhaube silber
- Abmessungen: Höhe 35, Breite 127 mm, Tiefe 35 mm
- Stromversorgung: 18 – 28 V DC
- Schutzklasse: IP40
- Umgebungstemperatur: -20° C bis +75° C
- Funktionsprinzip: Streulicht
Stromaufnahme bei 28 V DC:
- in Ruhe max. 22 mA
- bei Alarm max. 11 mA
- bei Störung max. 16 mA
Ansprechwelle:
- Rauch nach EN 54-7
- Temperatur ca. 70° C
ORS 142 ws
Optischer Deckenrauchschalter Hekatron zur Auslösung des ETS 64-R, Anwendung bei Türen mit einer Sturzhöhe über 1 m, inkl. Abdeckhaube weiß
- Abmessungen: Höhe 33 mm, Ø 80 bei UP Montage
- Stromversorgung: 18 – 28 V DC
- Schutzklasse: IP42
- Umgebungstemperatur: -20° C bis +60° C
- Funktionsprinzip: Streulicht
Stromaufnahme bei 28 V DC:
- in Ruhe max. 22 mA
- bei Alarm max. 11 mA
- bei Störung max. 16 mA
Ansprechwelle:
- Rauch nach EN 54-7
- Temperatur 70° C ±5° C
Thermodifferenzialschalter
aP-/uP-Sockel

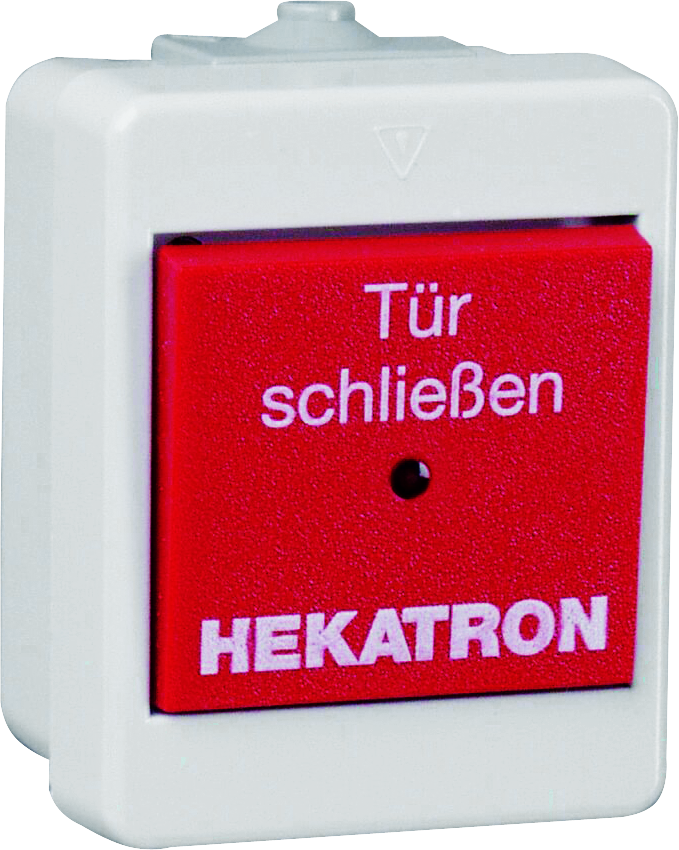

Handtaster

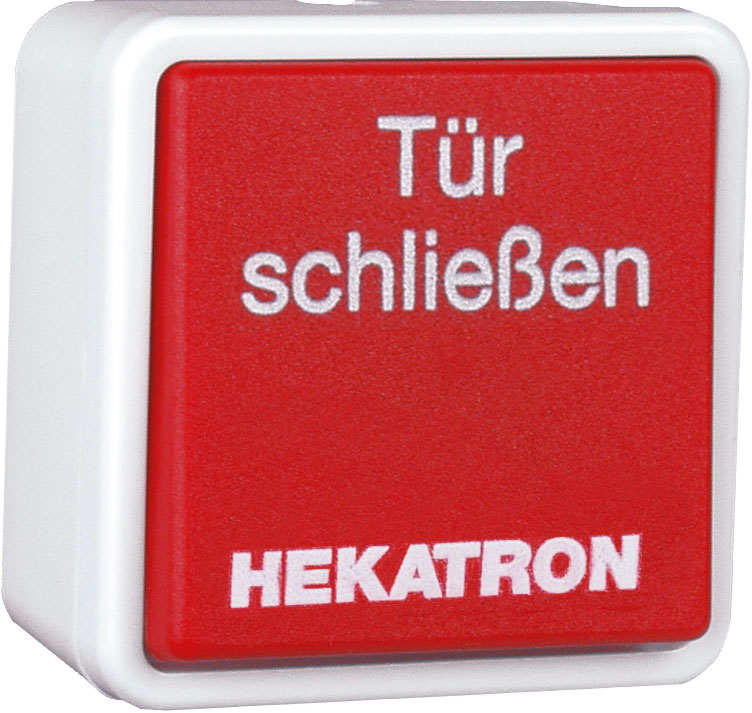

HAT 02
Handtaster (Öffnerkontakt) Hekatron AP/UP
- zur Abschaltung der Feststellanlage ETS 64-R
- Tasterfläche rot
- Schrift weiß "Tür schließen"
- Abmessungen: Höhe 81 mm, Breite 81 mm, Tiefe 16 mm bei UP Montage Einbautiefe 27 mm
- Montageart: AP
- Stromversorgung: max. 30 V DC
- Schutzklasse. IP20
- Montageart: UP/AP

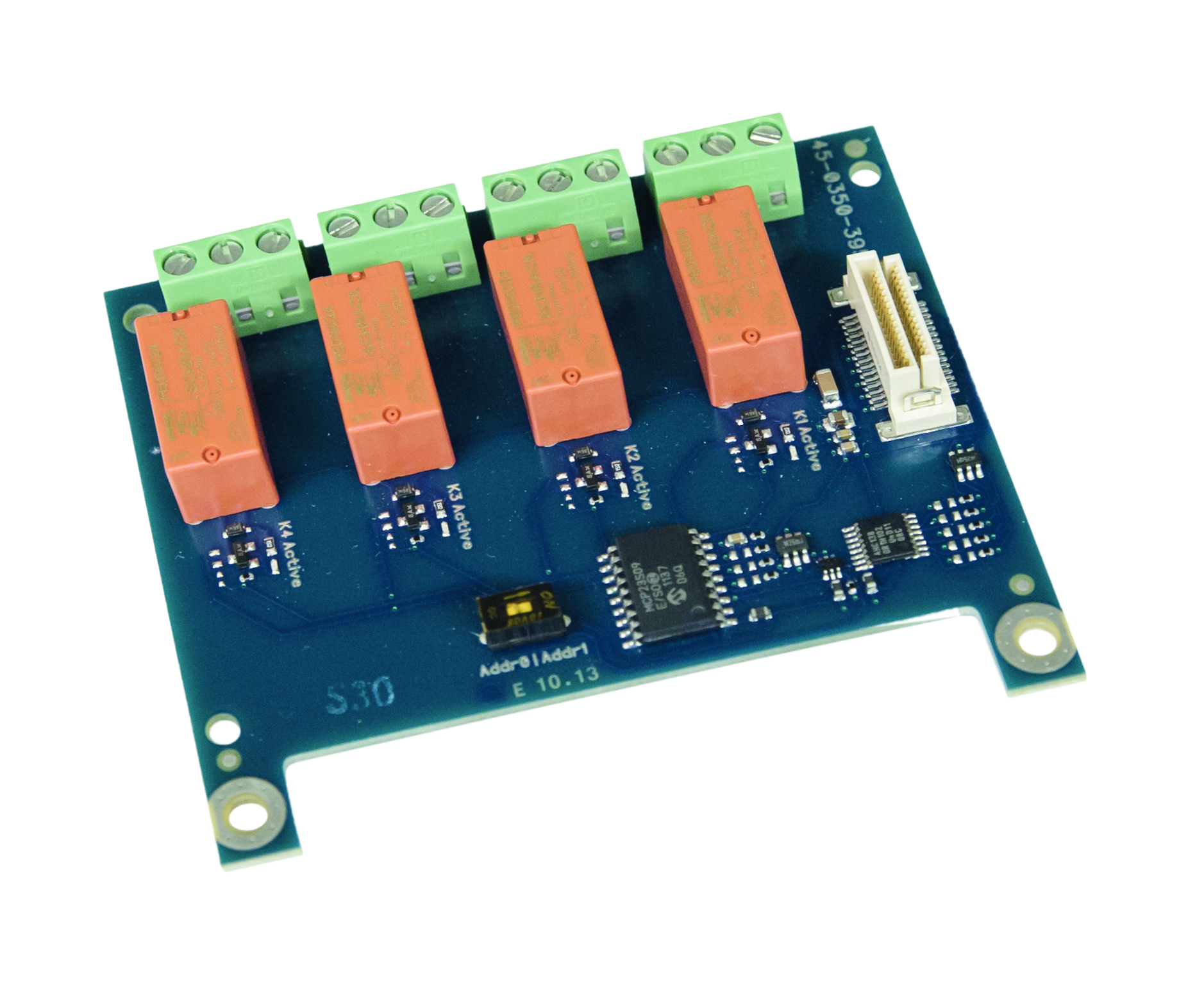

ETS Zubehör

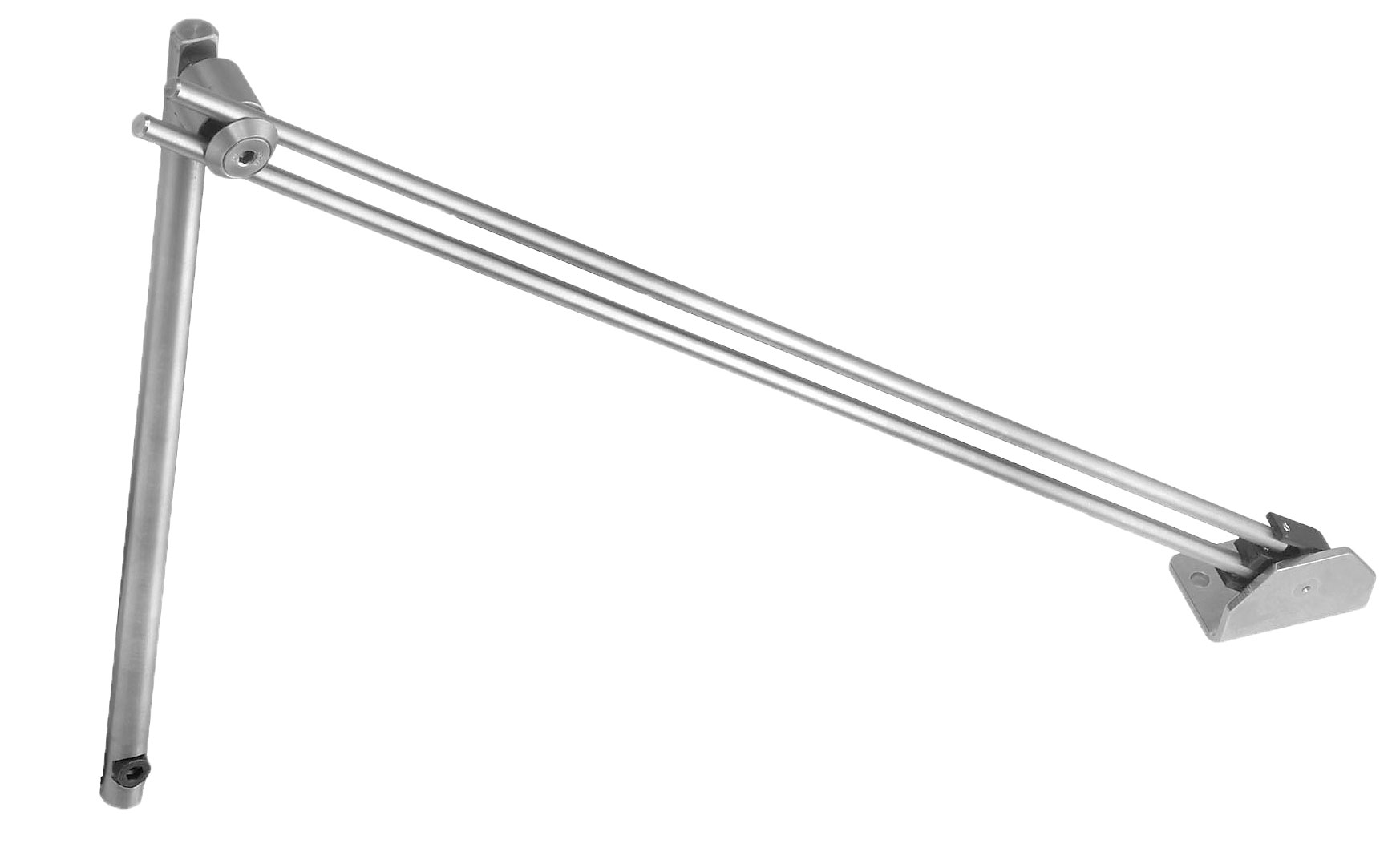

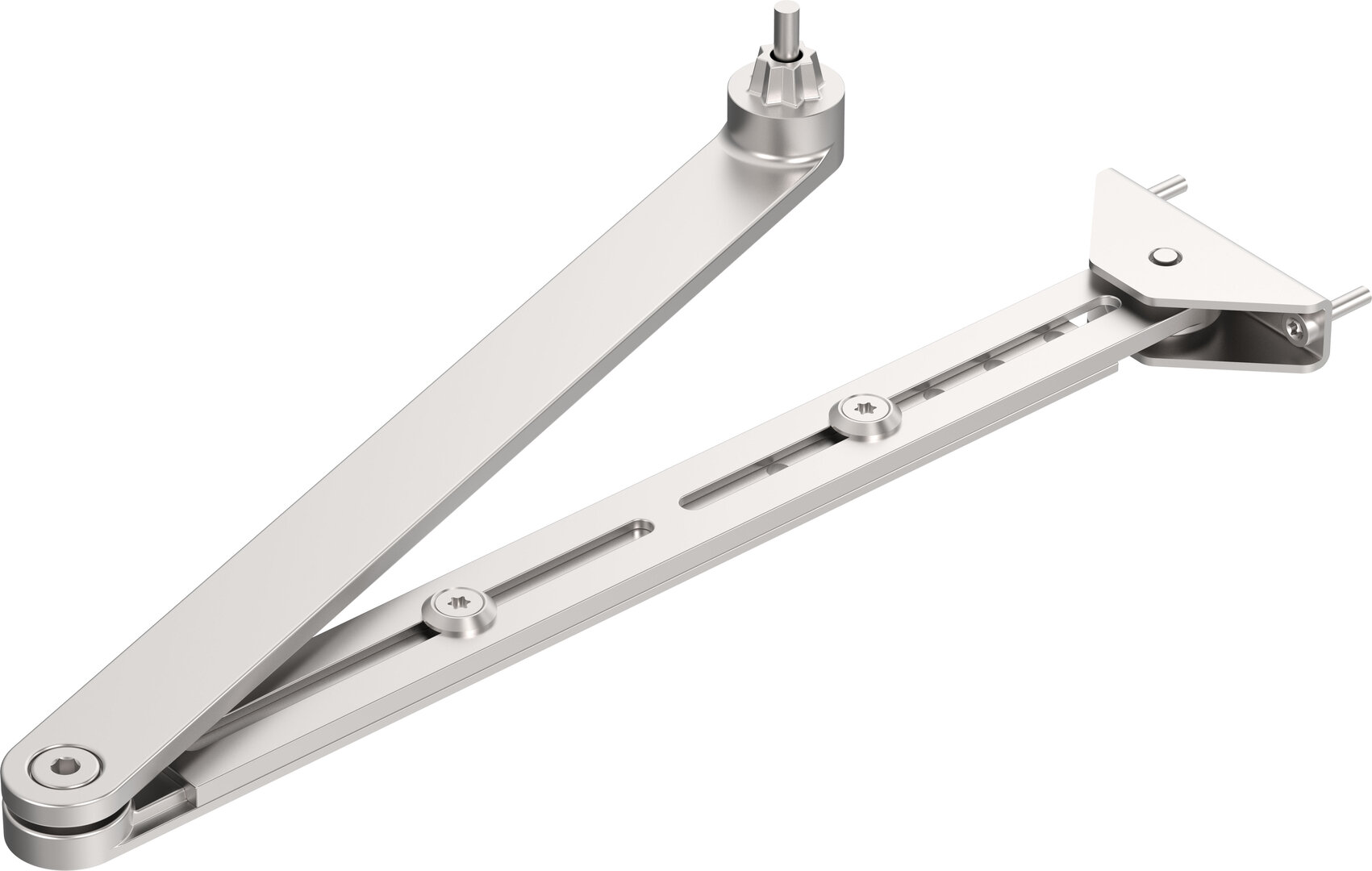

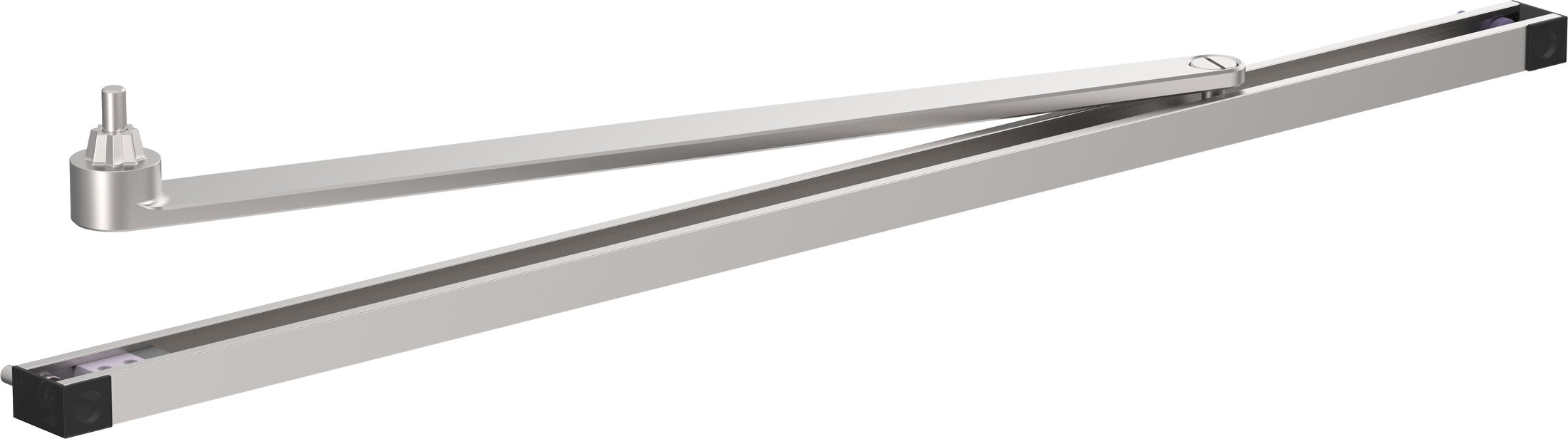

Gestänge

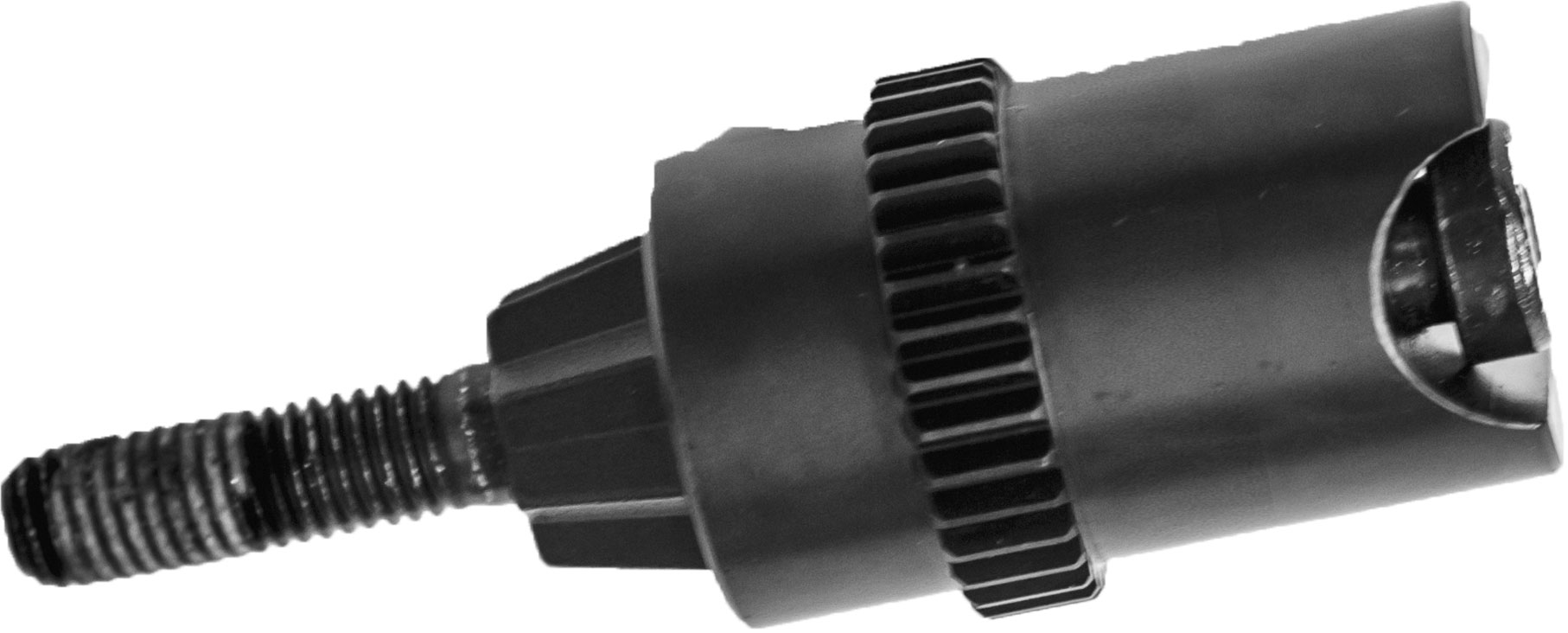

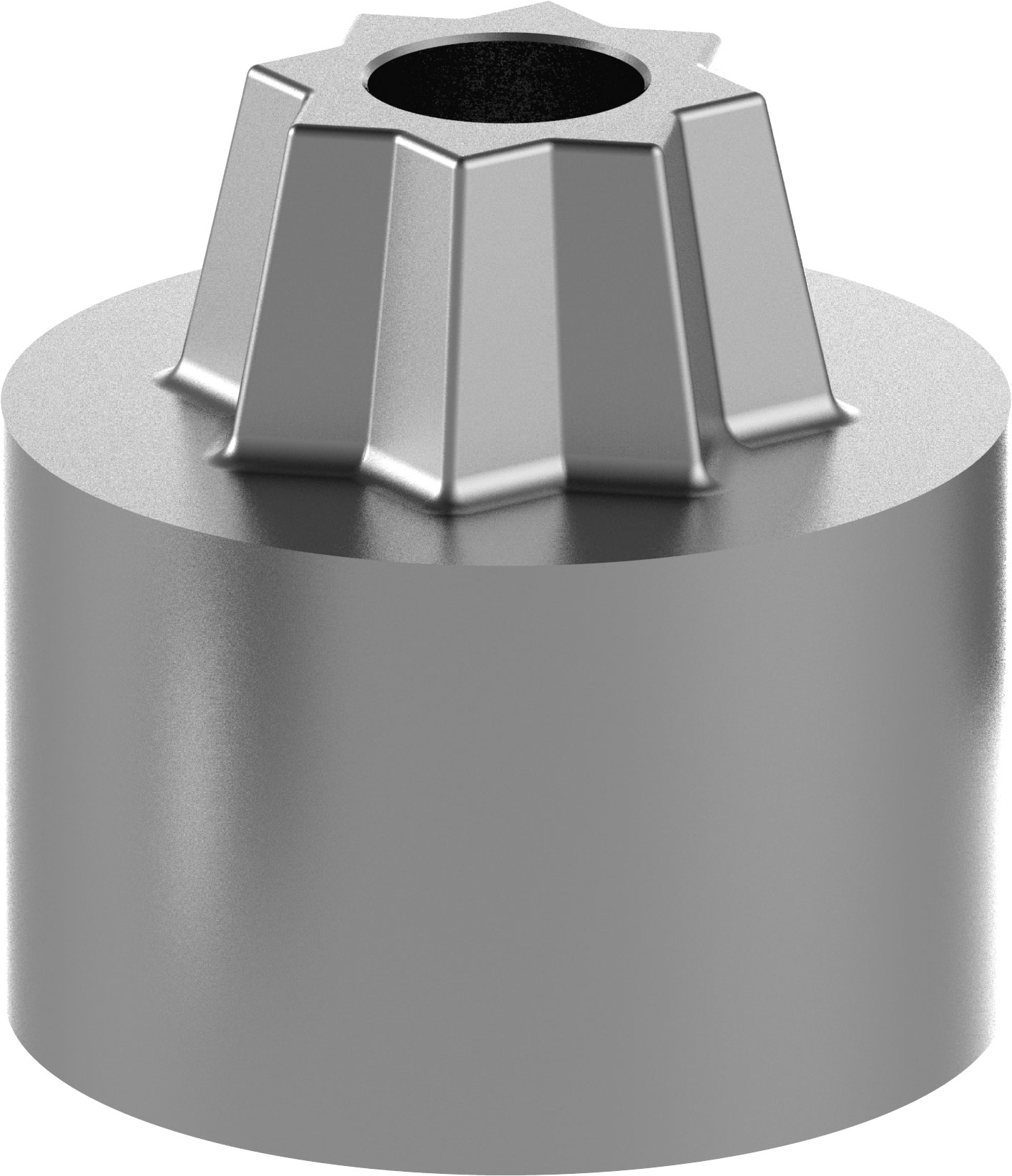

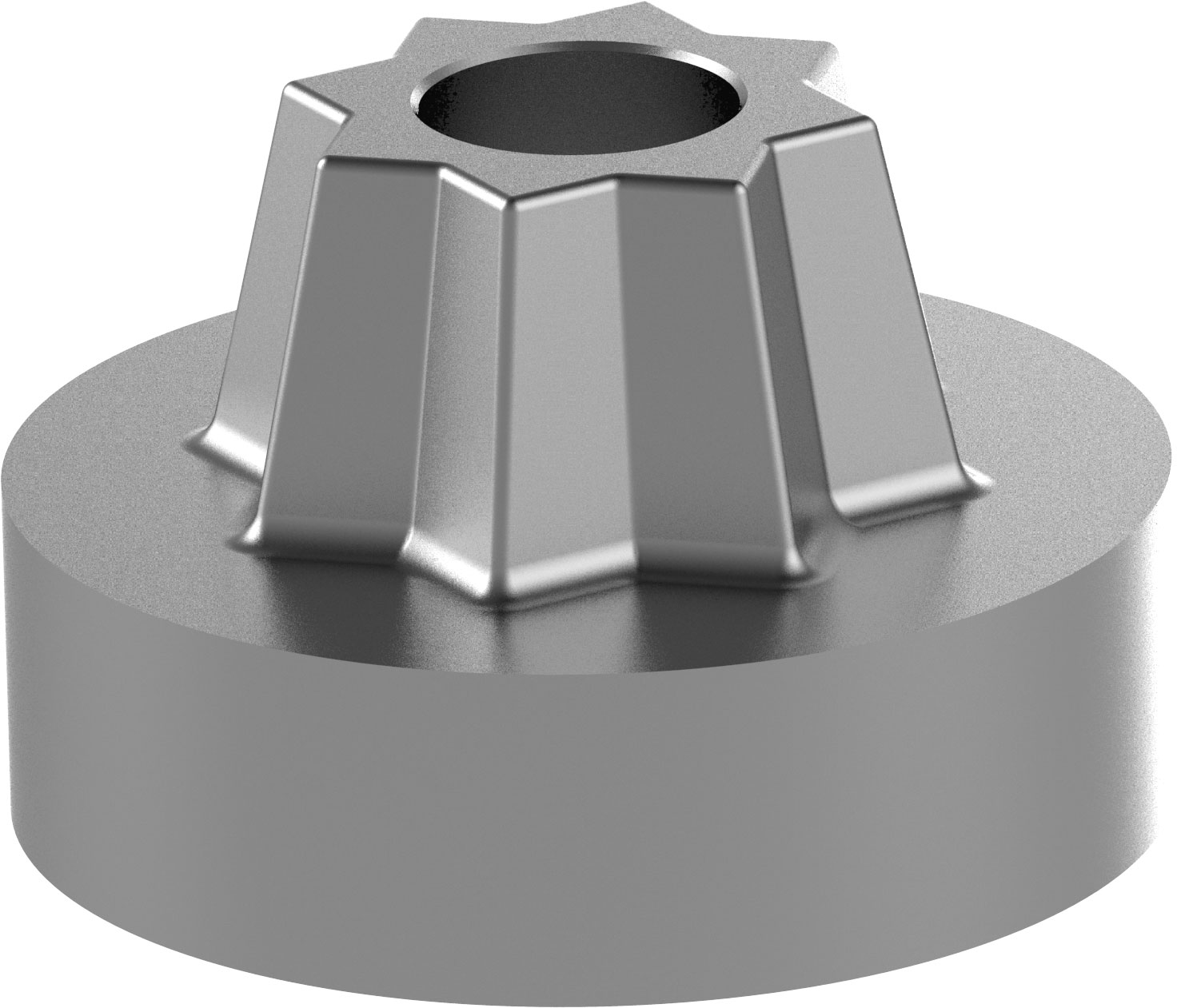

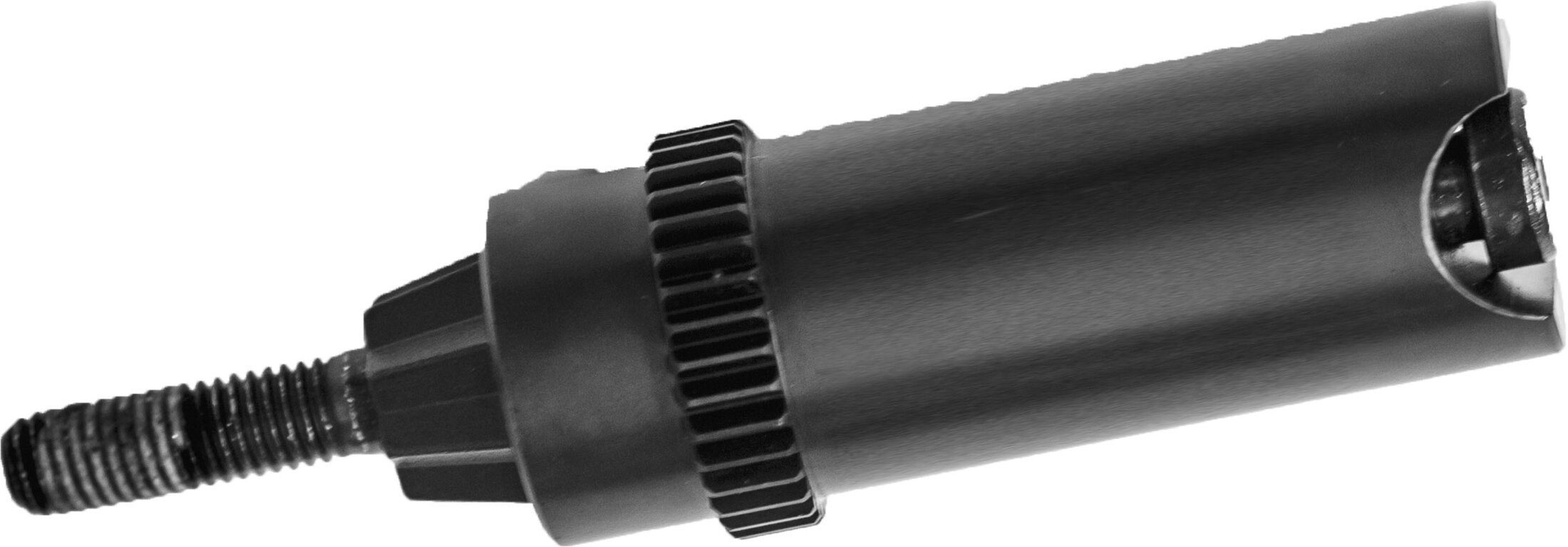

Achsverlängerungen
Montageplatte
Nachrüstung von zweiflügeligen ETS 64 / 73
Mittelverschalungssets
V-ETS-42 (ER)
Mittelverschalungsset für ETS 42 bestehend aus Haube, Montageplatte und Befestigungszubehör
- Länge 780 mm, für BA bis 2.200 mm, vor Ort kürzbar
- Edelstahl
V-ETS-73/64 (ER)
Mittelverschalungsset für ETS 64/73 bestehend aus Haube, Montageplatte und Befestigungszubehör
- Länge 1.450 mm, für BA bis 2.800 mm, vor Ort kürzbar
- Edelstahl
Dienstleistungen
Verbindungskabel

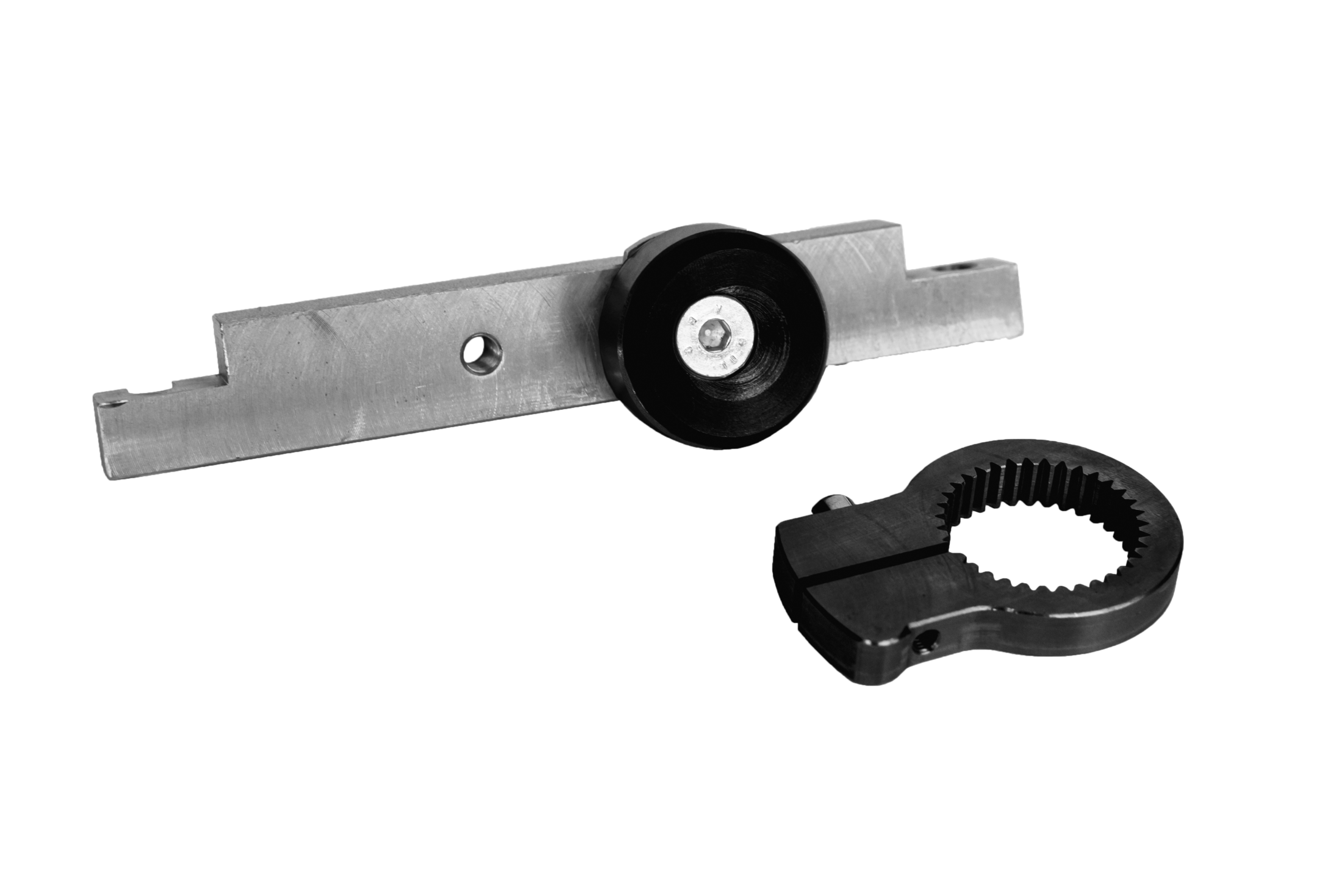

Mechanischer Öffnungsbegrenzer

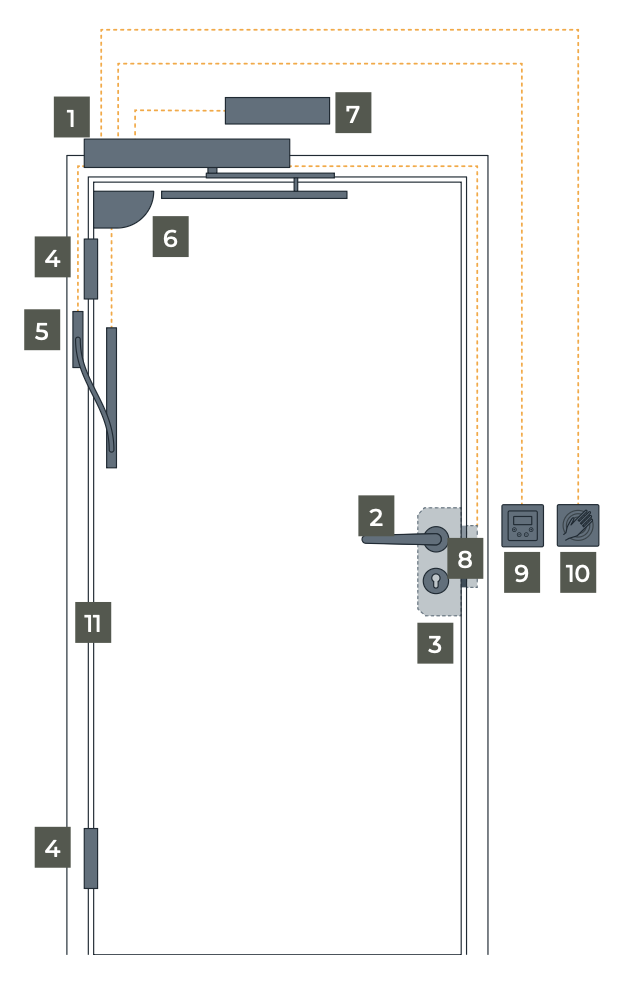

Anwendungsbeispiele ETS

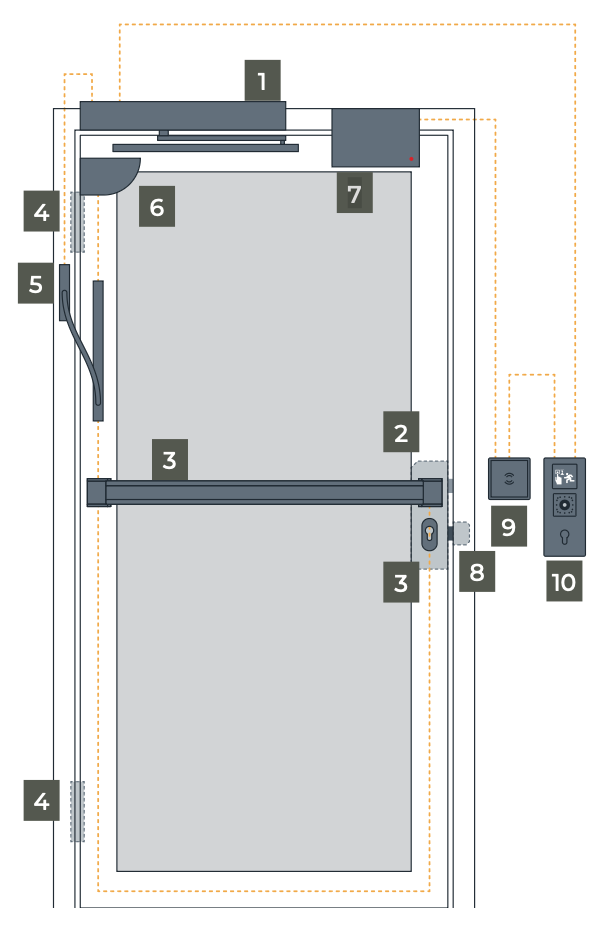

Beispiele für elektrisch gesteuerte Notausgänge
- Zu verwenden, wenn Paniksituation nicht wahrscheinlich ist.
- Die Bedienung erfolgt mittels Code/Leser, Tastatur oder Schlüsselschalter.
