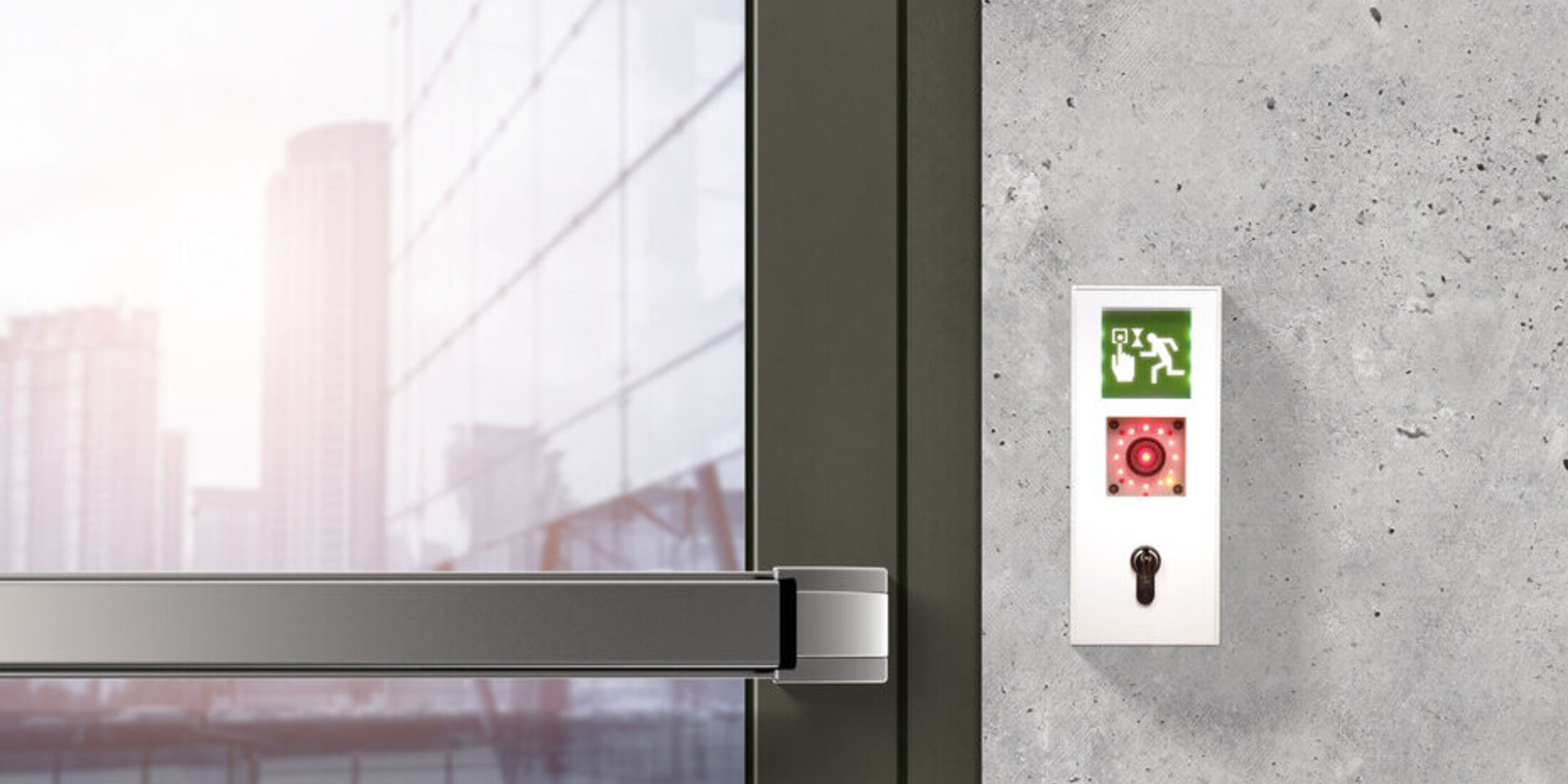

Flucht- und Rettungswegterminals
Elektronische Verriegelungssysteme und Fluchtsicherung – Sicherheit nach Maß für jedes Gebäude
Elektronische Verriegelungssysteme leisten einen wichtigen Beitrag zur Gebäudesicherheit: Sie schützen zuverlässig vor unbefugtem Zutritt und verhindern gleichzeitig unerlaubte Fluchtversuche – etwa in sicherheitskritischen Bereichen wie Kliniken, Behörden oder Industrieanlagen.
Schnelle Türfreigabe im Notfall – normgerecht und zuverlässig.
Im Ernstfall zählt jede Sekunde: Unsere Systeme ermöglichen eine blitzschnelle, sichere Türfreigabe, damit Personen schnell und gefahrlos Rettungswege nutzen können. Selbstverständlich beraten wir Sie umfassend, damit alle gesetzlichen Vorgaben, Normen und Richtlinien eingehalten werden – z. B. nach DIN EN 13637 oder EltVTR.
Moderne Lösungen für sichere Flucht- und Rettungswege.
Fluchtwege sind keine neue Erfindung – bereits im Mittelalter nutzte man versteckte Ausgänge zur Flucht. Heute aber gelten ganz andere Anforderungen: Sicherheitstechnik, Normkonformität und Funktionalität müssen perfekt zusammenspielen.
Unsere Leistungen auf einen Blick:
- Elektronische Verriegelungssysteme für Flucht- und Sicherheitstüren
- Türfreigabe im Notfall nach aktuellen Normen
- Schutz vor unbefugtem Zutritt und unerlaubter Flucht
- Individuelle Beratung und Planung
- Rechtssichere Umsetzung nach geltenden Vorschriften
Vertrauen Sie auf unsere Expertise für sichere, normgerechte Fluchtsicherung und Zutrittskontrolle – individuell geplant und professionell umgesetzt.
Rettungswege mit System
Warum werden elektrisch gesteuerte Notausgangssysteme benötigt?
Viele Projekte benötigen Fluchtwege, die im Notfall eine schnelle Flucht aus dem Gebäude gewährleisten. In vielen Fällen stellt jedoch die direkte Freigabe einer Fluchttür ein Sicherheitsrisiko dar. Die neue Norm EN 13637 ermöglicht die elektronische Steuerung von Panikstangensystemen an Fluchttüren. Dies gibt Gebäudeeigentümern, Betreibern und Planern mehr Kontrolle über Fluchttüren und Fluchtwege, ohne die Sicherheit oder die Möglichkeit der Flucht im Notfall zu beeinträchtigen.
Wie wurde die EN 13637 bisher in den verschiedenen EU-Ländern umgesetzt?
In einigen Ländern der Europäischen Union gab es bisher keine Normen für entsprechende Produkte. In vielen Fällen wurden Sonderlösungen geschaffen, die wenig mit einem Sicherheitsaspekt zu tun haben und Menschenleben gefährden können. Um Ihnen zu zeigen, welche Lösungen in Zukunft nach EN 13637 zum Einsatz kommen werden, haben wir schematisch aktuelle Lösungen erstellt.
Was ist daran neu?
Die EN 13637 ist eine harmonisierte Norm. Sie wird mit der Veröffentlichung im Amtsblatt der EU (OJEU) verbindlich. Derzeit ist jedoch nicht klar, wann die Veröffentlichung erfolgen wird. In der Regel gibt es nach der Veröffentlichung eine Koexistenzphase, in der neben der EN 13637 zum Beispiel auch lokale Normen (z. B. die deutsche EltVTR) gültig sind.
Welche Anwendungsbereiche hat die EN 13637?
Die häufigste Anwendung von elektrisch gesteuerten Notausstiegssystemen sind öffentliche Gebäude (z. B. Einkaufszentren, Krankenhäuser). Nehmen wir in diesem Fall ein Einkaufszentrum als Beispiel. Wenn Sie Waren stehlen wollen, könnten Sie den Griff der Panikstange drücken, um die Tür zu öffnen und das Gebäude über die Fluchttüren zu verlassen. Diese direkte Freigabe der Fluchttür würde ein Sicherheitsrisiko darstellen.

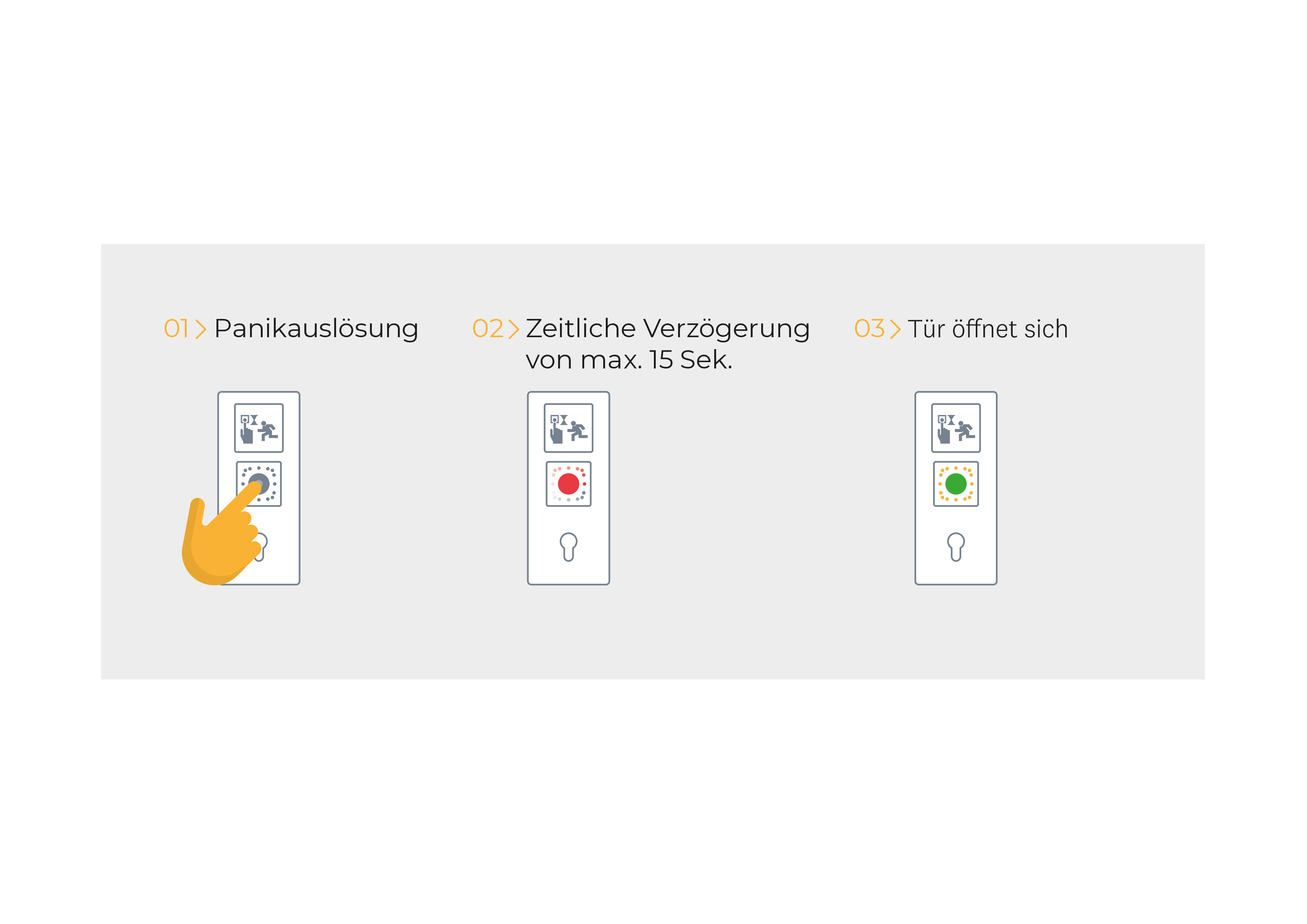

Nach EN 13637 kann die Öffnung von Fluchttüren um 15 Sekunden verzögert werden, wenn jemand versucht, sie zu öffnen. Diese Öffnungsverzögerung gibt dem Sicherheitspersonal in der Regel genügend Zeit, entsprechend zu handeln. Diese elektronisch überwachten Fluchttüren sind in ein Sicherheitskonzept eingebunden, so dass die Türen im Brandfall sofort geöffnet werden können.
Wie funktioniert ein solches Produkt?

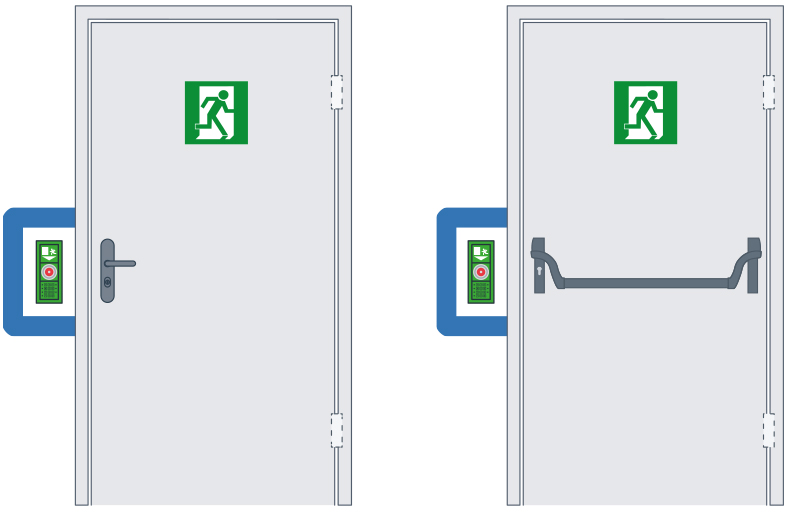

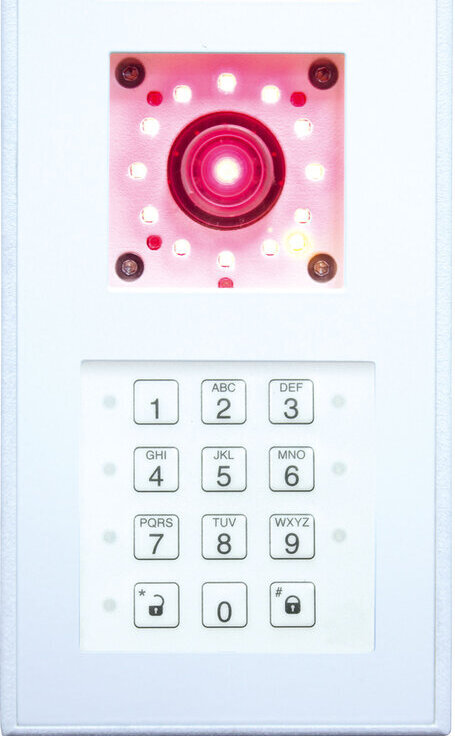

Das Fluchtwegterminal besteht in der Regel aus einer Nottaste in Kombination mit einer Codetastatur oder einem Zylinderschalter und einer LED-Anzeige. Normalerweise können Personen die Tür per Zylinder oder Schlüsselkarte entriegeln und aufschließen, ohne dass ein Alarmsignal ausgelöst wird. Im Notfall kann der Benutzer die Tür vor Ort über die Nottaste entriegeln. In diesem Fall wird vor Ort ein Alarm ausgelöst und ein 15-Sekunden-Countdown startet, bis die Tür entriegelt ist. In Gefahrensituationen kann das Gebäudemanagement die Tür direkt entriegeln, so dass die Zeitverzögerung umgangen wird.
Terminals im Vergleich
Entdecken Sie ein vielseitige Terminals – auch ideal für einfache Fluchtweglösungen!
Dank einer Plexiglasabdeckung bleiben versehentliche Alarme kein Problem mehr. Liegt eine behördliche Genehmigung vor, kann die Notfreischaltung verzögert werden, welche durch einen LED Kranz angezeigt wird.
Und das Beste daran? Kombinieren Sie das Terminal mühelos mit anderen Systemen dank potenzialfreier Kontakte – alles gemäß der Norm EN 13637 und EltVTR. Genial, oder?
Vergleichstabelle
| Bereich | Feature | FTI Basis | FTI Rettungswegterminal T0/T1 |
|---|---|---|---|
| Entriegeln | Schlüsselschalter | x | x |
| Codeleser | – | ○ | |
| Kurzzeitentriegelung | x | x | |
| Langzeitentriegelung | – | x | |
| Dauerentriegelung | x | x | |
| Notfreischaltung | x | x | |
| Freischaltung über Brandmeldeanlage | x | x | |
| Intervention (separater Eingang) | – | x | |
| Externe Zeitschaltuhrfreigabe | – | x | |
| Externe Kurzzeitfreigabe | x | x | |
| Verriegeln | Rücksetzen der Freigabe manuell | x | x |
| Automatische Wiederverriegelung bei Freischaltung über Brandmeldeanlage, sofern Tür nicht begangen wurde | x | x | |
| Automatische Wiederverriegelung nach Stromausfall | – | x | |
| Überwachen | Öffnungsüberwachung der Tür | x | x |
| Aufbruchüberwachung der Tür | x | x | |
| Überwachung der Zusatzverriegelung (Ankerkontakt) | x | x | |
| Verriegelungsüberwachung | x | x | |
| Interne und externe Sabotageauswertung | x | x | |
| Sabotage externer Schlüsselschalter | – | x | |
| Brandmeldeanlage | x | x | |
| Konfigurieren | Konfiguration direkt am Terminal | x | x |
| Konfiguration ohne Demontage des Terminals | – | x | |
| Dauer Kurzzeitfreigabe | x | x | |
| Dauer Langzeitfreigabe | – | x | |
| Dauerfreigabe | x | x | |
| Dauer Überwachungszeit | x | x | |
| Dauer Voralarmzeit | – | x | |
| Dauer Alarmzeit | – | x | |
| Dauer verzögerte Entriegelung | – | ○ | |
| Funktion Alarmrelais | – | x | |
| Funktion Zustandsrelais | – | x | |
| Funktion Sabotage externer Schlüsselschalter | – | x | |
| Funktion Verriegelungsüberwachung | – | x | |
| Funktion Verzögerte Verriegelung | – | x | |
| Funktion Akustischer Alarm BMA | – | x | |
| Konfigurieren nur T1 & T0 | Funktion Freigabe über Nottaster bei Brandalarm | – | x |
| Funktion Schlüsselbedienung sperren | – | x | |
| Funktion automatische Rücksetzung | – | x | |
| Erinnerungsfunktion | – | x | |
| Funktion Sabotageüberwachung | x | x | |
| Funktion Türüberwachung | – | x | |
| Funktion Wiederverriegelung | – | x | |
| Funktion Bus-Signalgeber | – | x | |
| Signalausgänge | – | x | |
| Installation | Separate Installation von Montageset und Frontrechner | x | x |
| Einfache Verdrahtung durch beschriftete, steckbare Schraubklemmen | x | x | |
| Expressinstallation ohne vorgängige Konfiguration | x | x | |
| Schraubenlose Befestigung der Frontabdeckung | x | x | |
| Testmodus Eingänge und Tasten | x | x | |
| Testmodus Kontakte | – | x | |
| Testmodus Busschnittstellen | – | x | |
| Signalisation | Beleuchtetes Piktogramm | x | x |
| Integrierter akustischer Signalgeber | x | x | |
| Externe Bus-Signalgeber anschliessbar | x | x | |
| Potentialfreier Alarmkontakt | – | x | |
| Potentialfreier Zustandkontakt | – | x | |
| Eindeutige Zustandsanzeige am Terminal | x | x | |
| Eindeutige Fehleranzeige am Terminal | x | x | |
| Eindeutige Einstellungsanzeige am Terminal | x | x |
Eigenschaften und Ausstattung

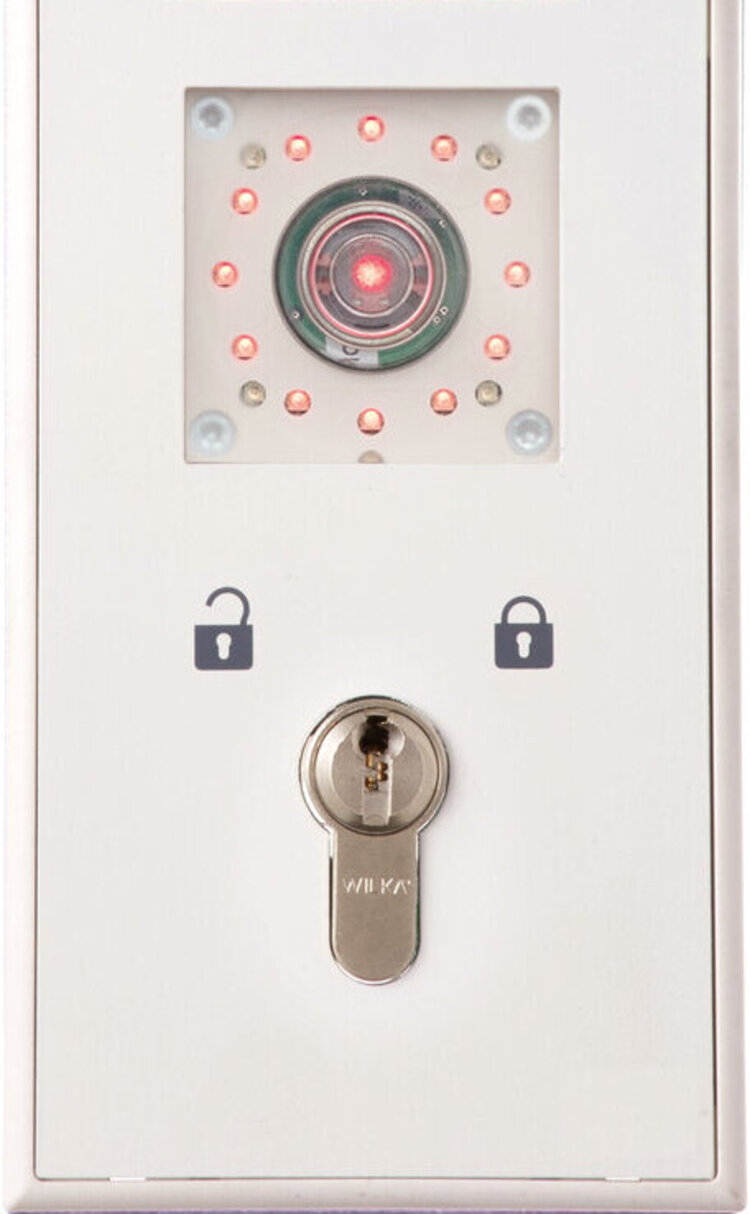

FTI-Basis
- Integrierter Schlüsselschalter für Kurzzeit- und Dauerfreigabe, sowie Verriegelung und Rücksetzung
- Kurzzeitfreigabe und Überwachungszeit individuell einstellbar (1–180 s)
- Dauerfreigabe einstellbar
- LED-Anzeige für Betriebs- und Alarmzustände, akustischer Summer
- Geprüft nach EltVTR
- 2 Steckbrücken für optionale, externe Speisung Verriegelungselement
- Steckklemmen mit Schraubanschlüssen
- Beleuchtetes Piktogramm nach EN13637
- Programmierbarkeit vor Ort am Terminal
- Keine zusätzliche Steuerung oder Interface benötigt
- Flächenbündiger Impuls - Nottaster
- Betriebsspannung: 24 VDC oder 12 VDC ± 15%
- Maße: Höhe 208 mm, Breite 88 mm, Tiefe 13,5 mm
Fluchtwegterminal Basic mit Schlüsseltaster, Nottaster und Piktogramm, grün
- Farbe: Grün ähnlich RAL 6032
- Vorgerichtet für PZ Halbzylinder
Fluchtwegterminal Basic mit Schlüsseltaster, Nottaster und Piktogramm, weiß
- Farbe: Weiß ähnlich RAL 9010
- Vorgerichtet für PZ Halbzylinder
Eigenschaften und Ausstattung
- Steuerung und Überwachung einer Fluchttür nach EN13637 mit Codetastatur
- Steuerung, hinterleuchtetes Piktogramm und optische / akustische Anzeigen integriert
- Programmierung erfolgt am Terminal
- Bedienung erfolgt am Terminal über Schlüsselschalter
- Externe Türfreigabe über Schlüsselschalter, Codetastatur oder Leser möglich
- Sperrung Türfreigabe bei Sabotage am externen Schlüsselschalter
- Überwachung der Tür mit Tür- und Ankerkontakt; Freigabe durch Brand-meldeanlage
- Montage Aufputz oder Unterputz, passt in Schweizer und EU-Unterputzdosen
- Codetastatur / Leser und Schlüsselschalter anschliessbar
- 2 Relais für Alarm bis zur Quittierung, Türstatus bzw. Türfreigabe: 24 VDC, 1,25 A
- Strombedarf ohne Verriegelungselemente: max. 300 mA für Notausgänge mit Zeitverzögerung
- Vorbereitet für Profil-Halbzylinder (PZ) z.B. Typ 1414 / 32,5 mm
- Steckklemmen mit Schraubanschlüssen
- Betriebsspannung: 24 VDC oder 12 VDC ± 15%
- Farbe: Weiß ähnlich RAL 9010 oder Grün ähnlich RAL 6032
- Maße: Höhe 208 mm, Breite 88 mm, Tiefe 13,5 mm

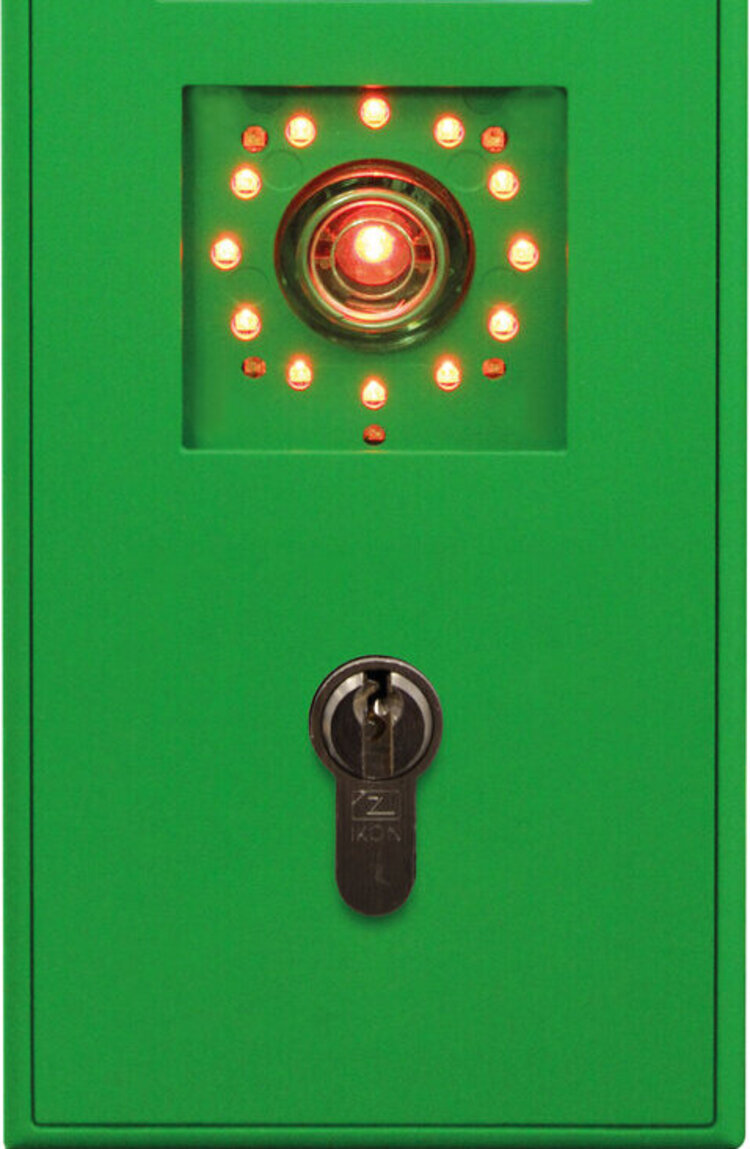

Schlüsseltaster

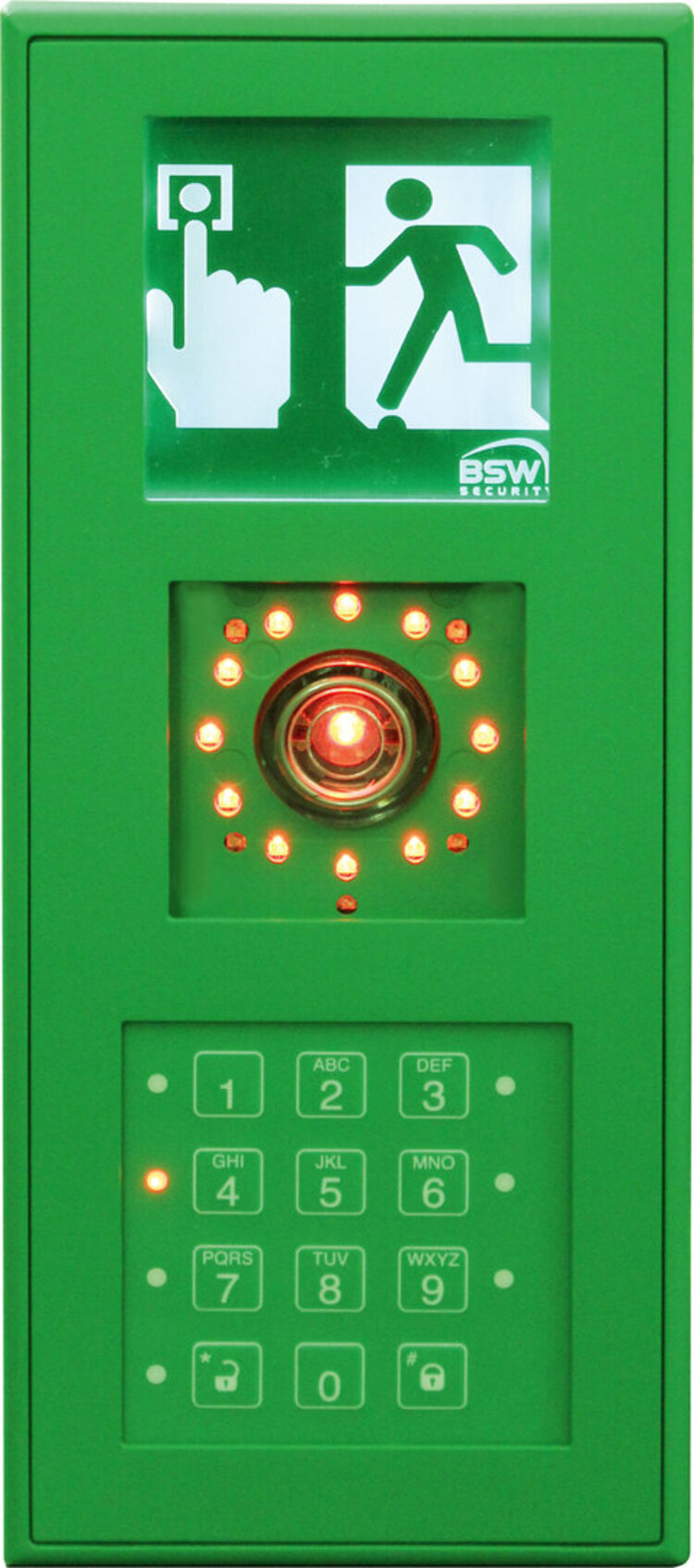

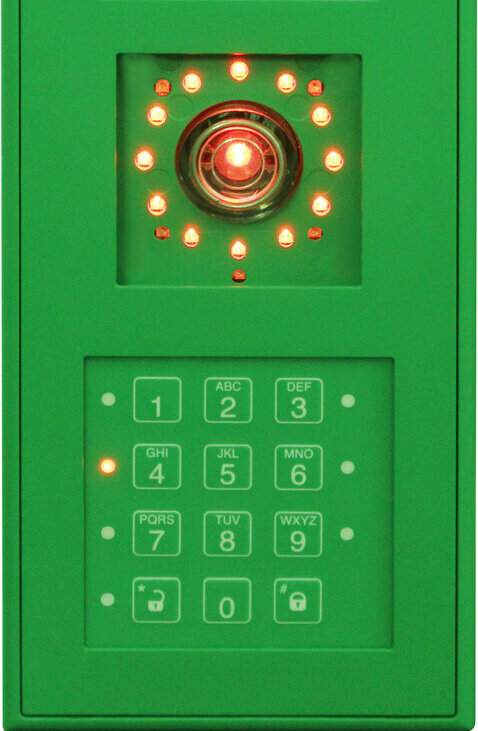

Fluchttürterminal mit Codetastatur, Nottaster und Piktogramm, grün
- Farbe: Grün ähnlich RAL 6032
- Inklusive Codetastatur

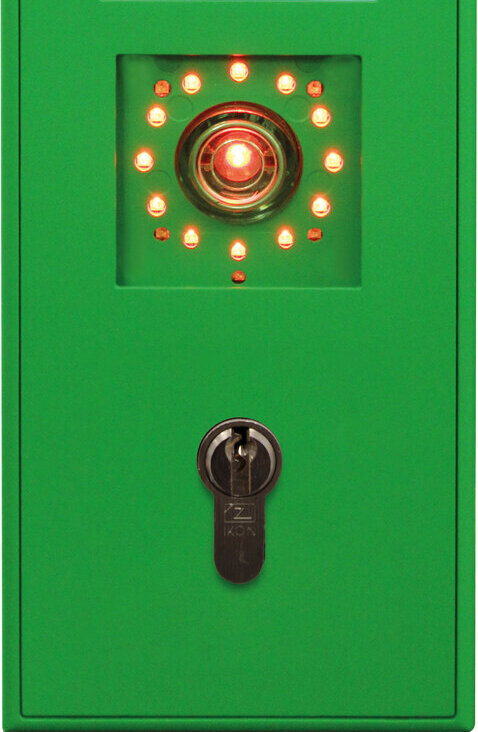

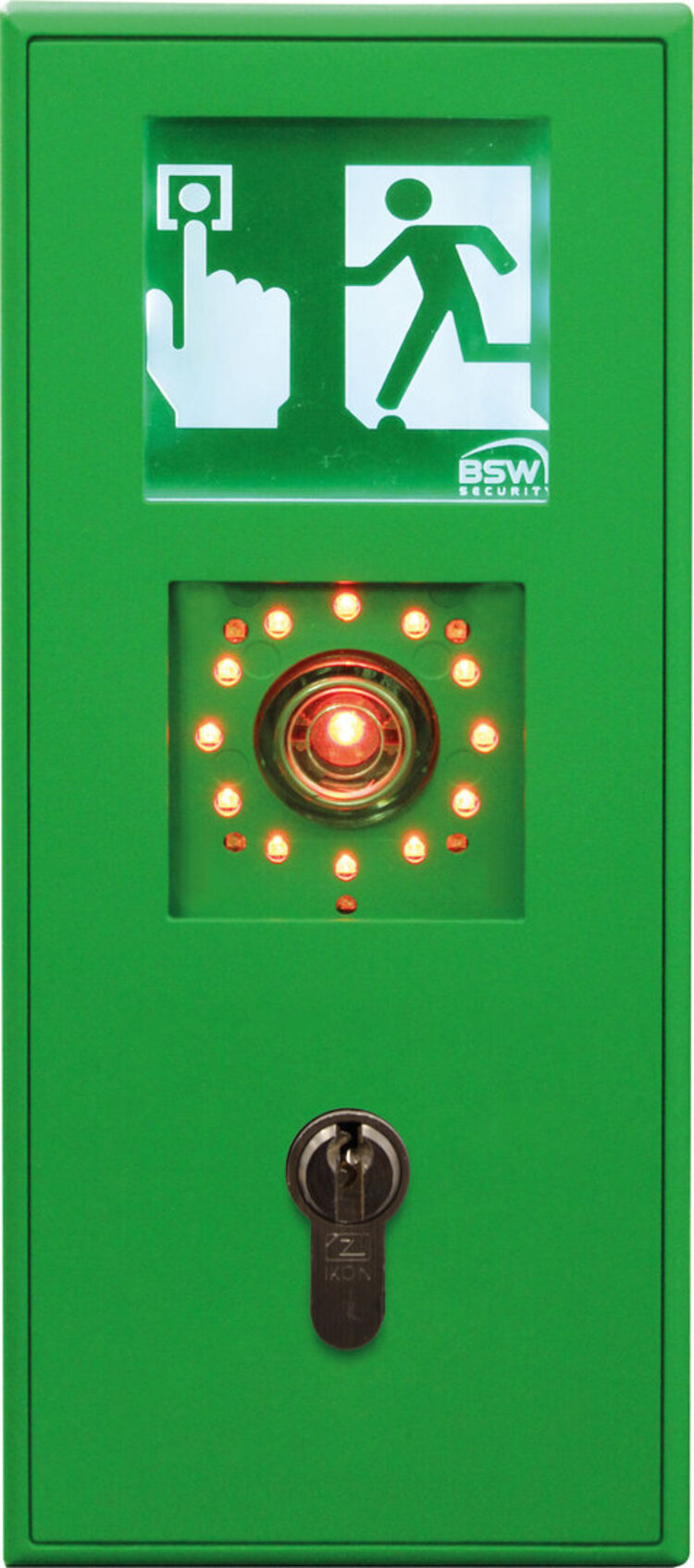

Fluchttürterminal mit Schlüsseltaster, Nottaster und Piktogramm, grün
- Farbe: Grün ähnlich RAL 6032
- Vorgerichtet für PZ Halbzylinder

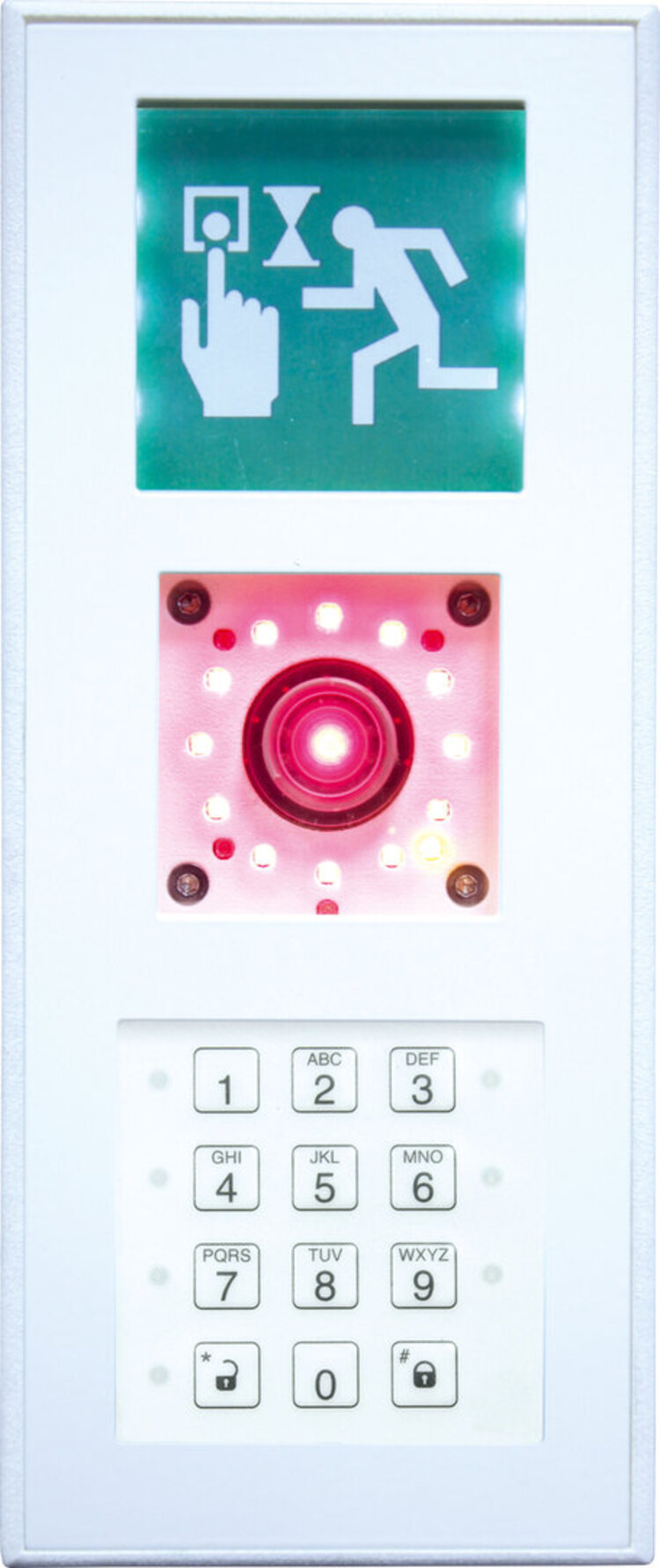

Fluchttürterminal mit Codetastatur, Nottaster und Piktogramm, weiß
- Farbe: Weiß ähnlich RAL 9010
- Inklusive Codetastatur
Fluchttürterminal mit Schlüsseltaster, Nottaster und Piktogramm, weiß
- Farbe: Weiß ähnlich RAL 9010
- Vorgerichtet für PZ Halbzylinder
Fluchtwegterminal mit Codetastatur, Nottaster und Piktogramm, grün, mit Zeitverzögerung
- Farbe: Grün ähnlich RAL 6032
- Inklusive Codetastatur
- T1 Zeitverzögerung nach EN 13637
Fluchtwegterminal mit Schlüsseltaster, Nottaster und Piktogramm, grün, mit Zeitverzögerung
- Farbe: Grün ähnlich RAL 6032
- Vorgerichtet für PZ Halbzylinder
Fluchtwegterminal mit Codetastatur, Nottaster und Piktogramm, weiß, mit Zeitverzögerung
- Farbe: Weiß ähnlich RAL 9010
- Inklusive Codetastatur
- T1 Zeitverzögerung nach EN 13637
Fluchtwegterminal mit Schlüsseltaster, Nottaster und Piktogramm, weiß, mit Zeitverzögerung
- Farbe: Weiß ähnlich RAL 9010
- Vorgerichtet für PZ Halbzylinder
- T1 Zeitverzögerung nach EN 13637
Zubehör

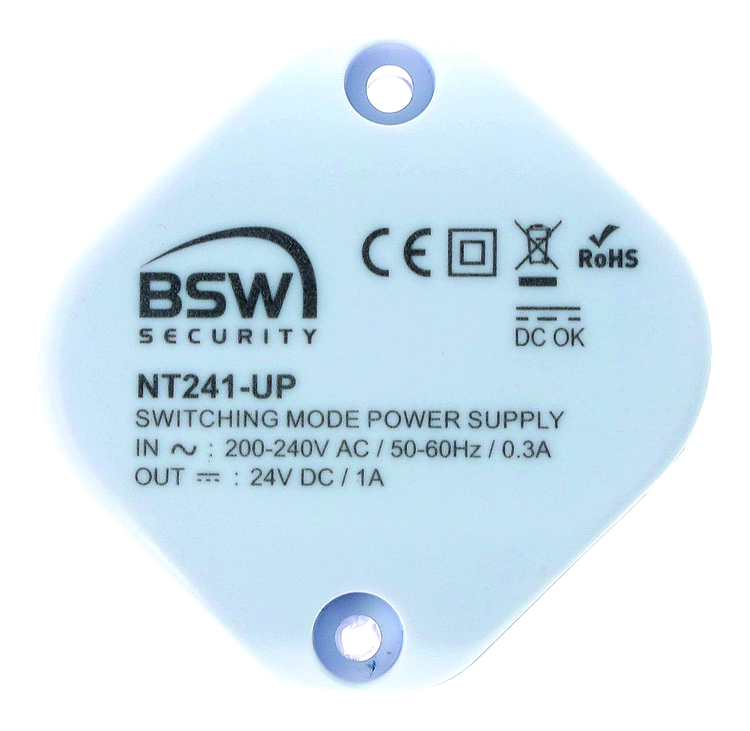

uP Netzteile, 24V DC / 1,0 A
Netzteil zum Umwandeln von 230 V auf 24 V

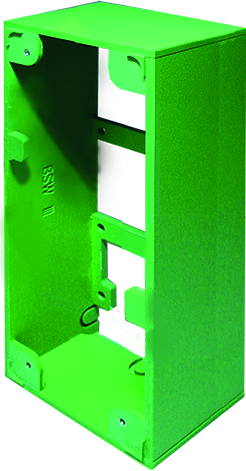

Aufputzgehäuse Grün
aP Gehäuse für die Montage als aufliegendes System im Objekt

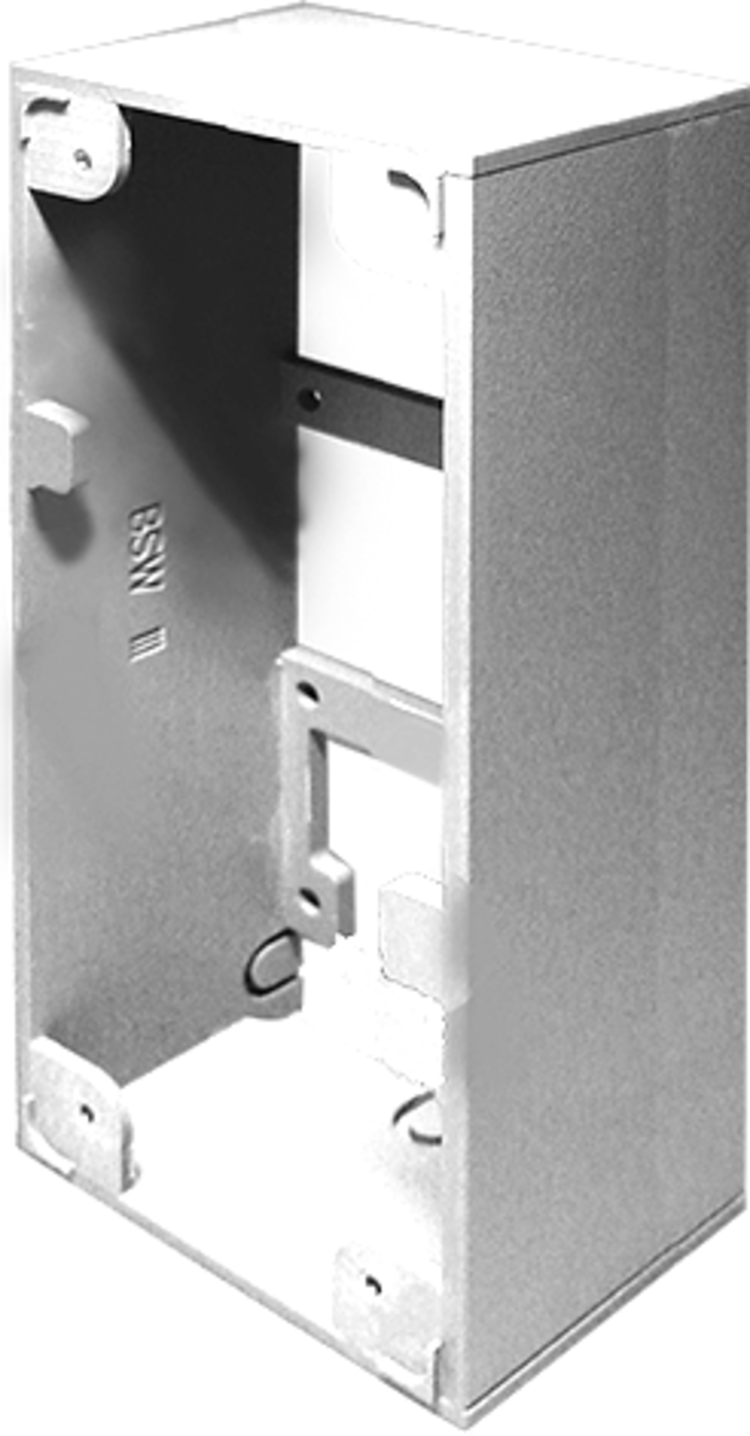

Aufputzgehäuse Weiß
aP Gehäuse für die Montage als aufliegendes System im Objekt

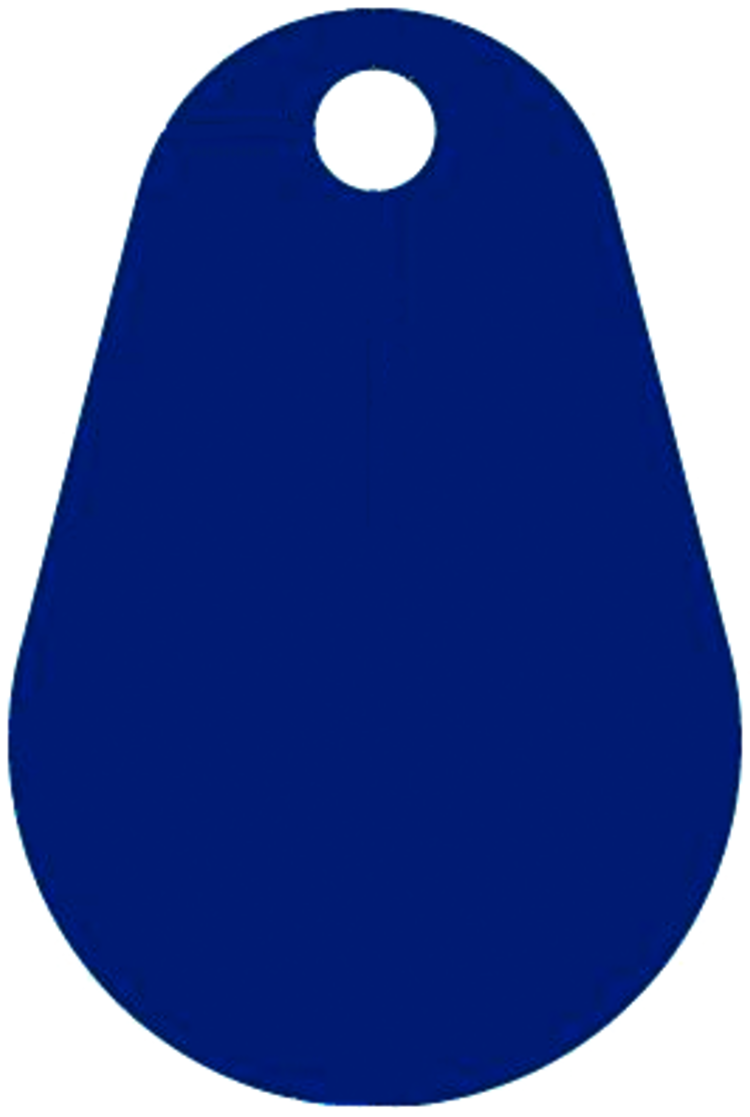

Transponder

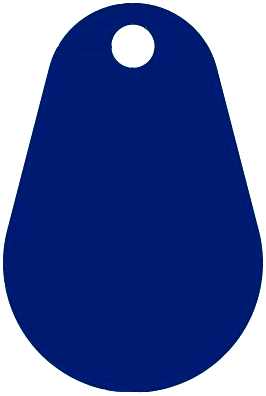

Schlüsselanhänger EM4200 Navy Blau
PHZ 35/10
Profilhalbzylinder 35 mm / 10 mm mit 3 Schlüsseln für o.g. Schlüsseltaster oder Kombi BEDIX 11.2023
Fluchttürterminal
Anwendungsbeispiele

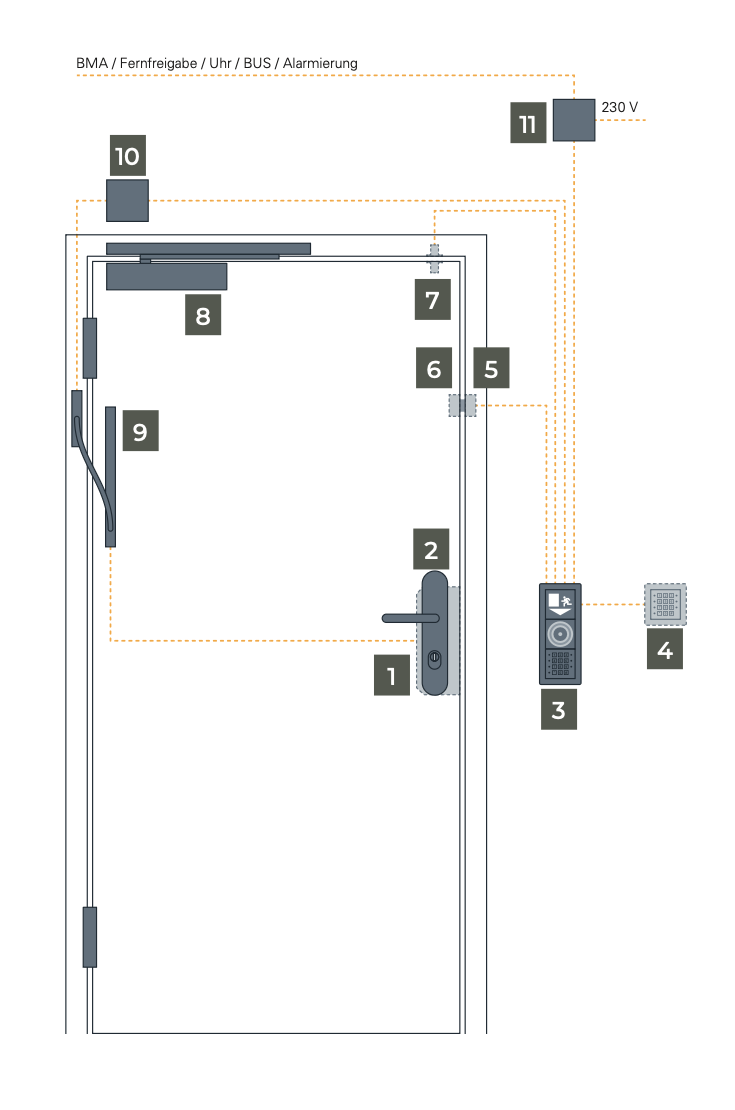

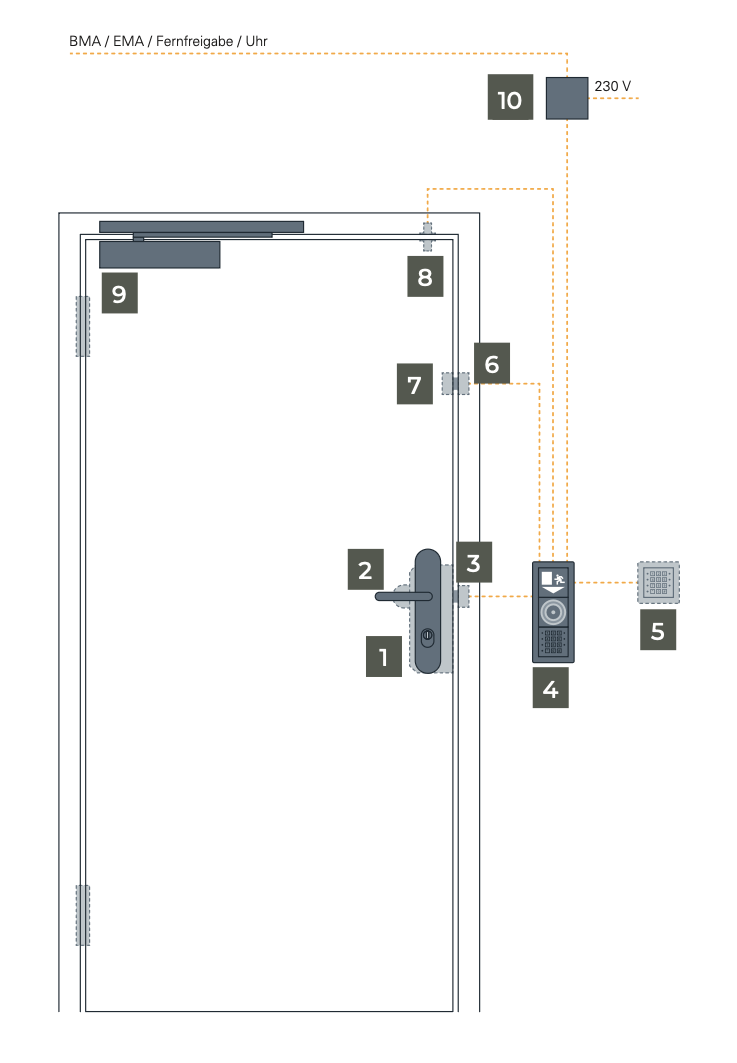

Elektrisch verriegelter Seitennotausgang mit berechtigtem Zutritt über Zutrittskontrolle
| Pos. | Ausrüstung |
|---|---|
| 1 | Mechanisches Panik E Schloss |
| 2 | D/K-Panikbeschlag |
| 3 | Elektrotüröffner (bei BS Türen als Brandschutzausführung) |
| 4 | Fluchtsteuerterminal plus, BUS Code/Leser, uP grün Vernetztes Terminal mit Zeitverzögerung nach EN 13637 |
| 5 | Codetastatur / Leser uP, weiß |

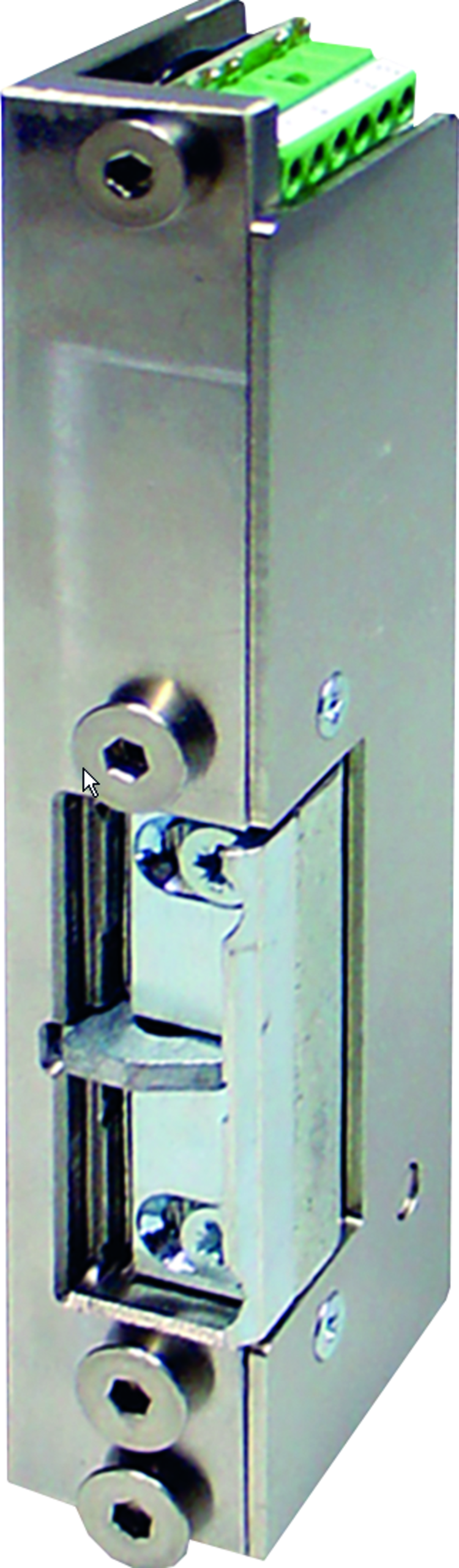

| 6 | Dorma TV5 mit AK und RR DIN L, 24V DC |
| 7 | Einsteckfallenschloss für Fluchttüröffner |
| 8 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 9 | Türschliesser mit Gleitschiene |
| 10 | Netzteil im Gehäuse 24V DC, 3,5A |
Elektrisch verriegelte Verbindungstür zwischen Tiefgarage und Treppenhaus mit berechtigtem Zutritt über Zutrittskontrolle
| Pos. | Ausrüstung |
|---|---|
| 1 | Drückergesteuertes Elektroschloss |
| 2 | D/D-Panikbeschlag mit geteilten Drückerstift |
| 3 | Schlosskabel zu Elektroschloss |
| 4 | Kabelübergang verdeckt |
| 5 | Fluchtsteuerterminal plus, BUS Code/Leser, uP grün Vernetztes Terminal mit Zeitverzögerung nach EN 13637 |
| 6 | Codetastatur / Leser uP, weiß |
| 7 | Dorma TV5 mit AK und RR DIN L, 24V DC |
| 8 | Einsteckfallenschloss für Fluchttüröffner |
| 9 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 10 | Türschliesser mit Gleitschiene |
| 11 | Netzteil im Gehäuse (je nach Schloss mit Schlosssteuerung) 24V DC, 3,5A |

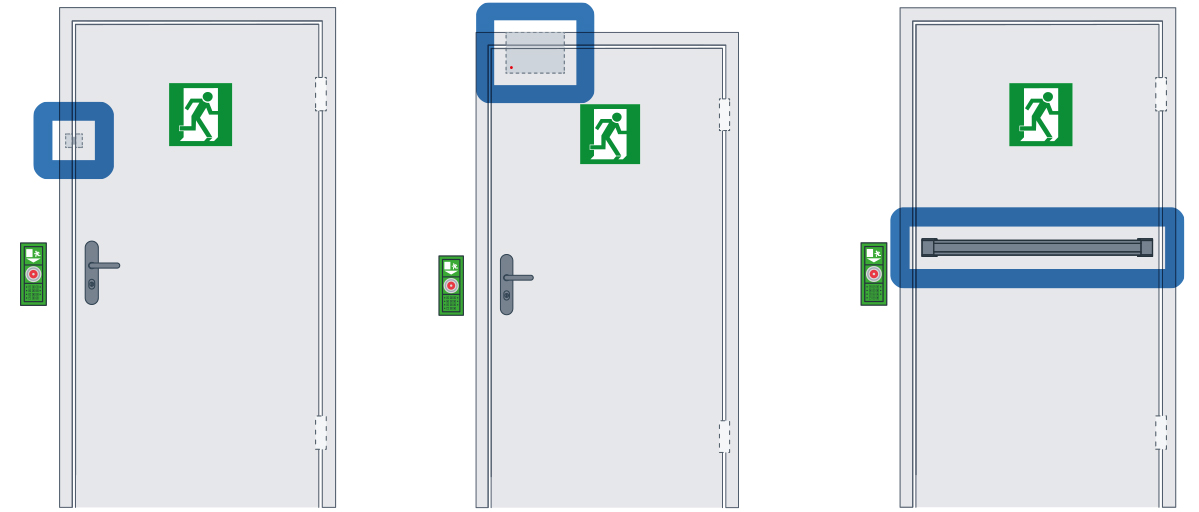

Beispiele für elektrisch gesteuerte Notausgänge
- Zu verwenden wenn Paniksituation nicht wahrscheinlich ist.
- Die Bedienung erfolgt mittels Code/Leser, Tastatur oder Schlüsselschalter.

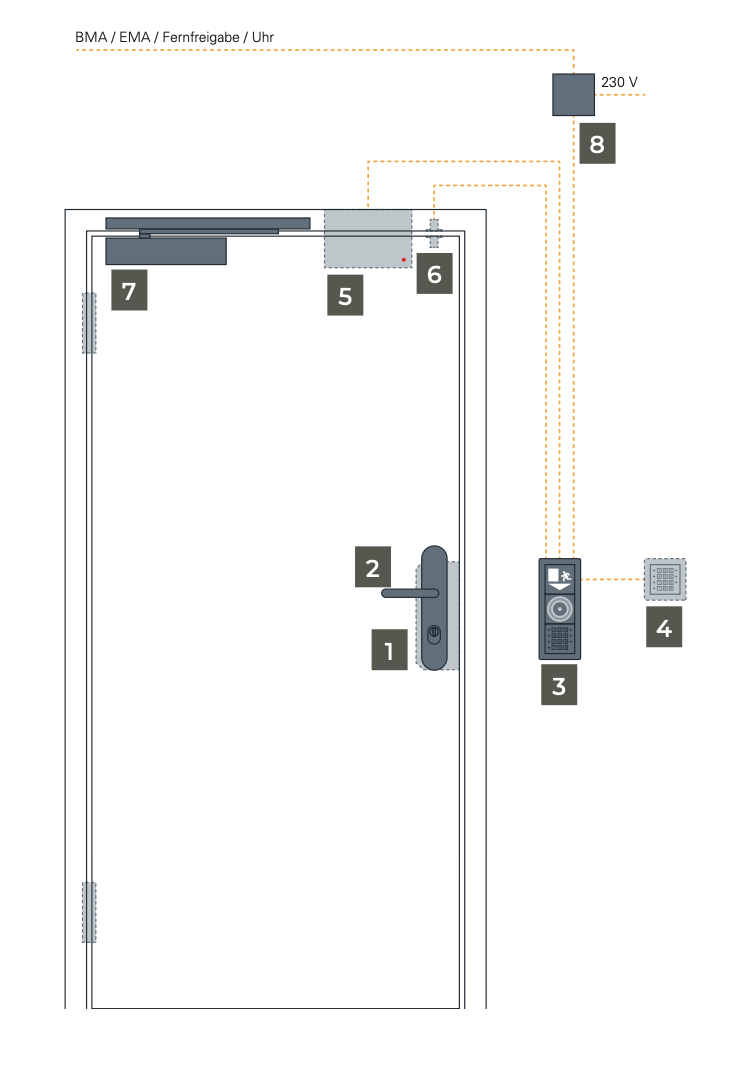

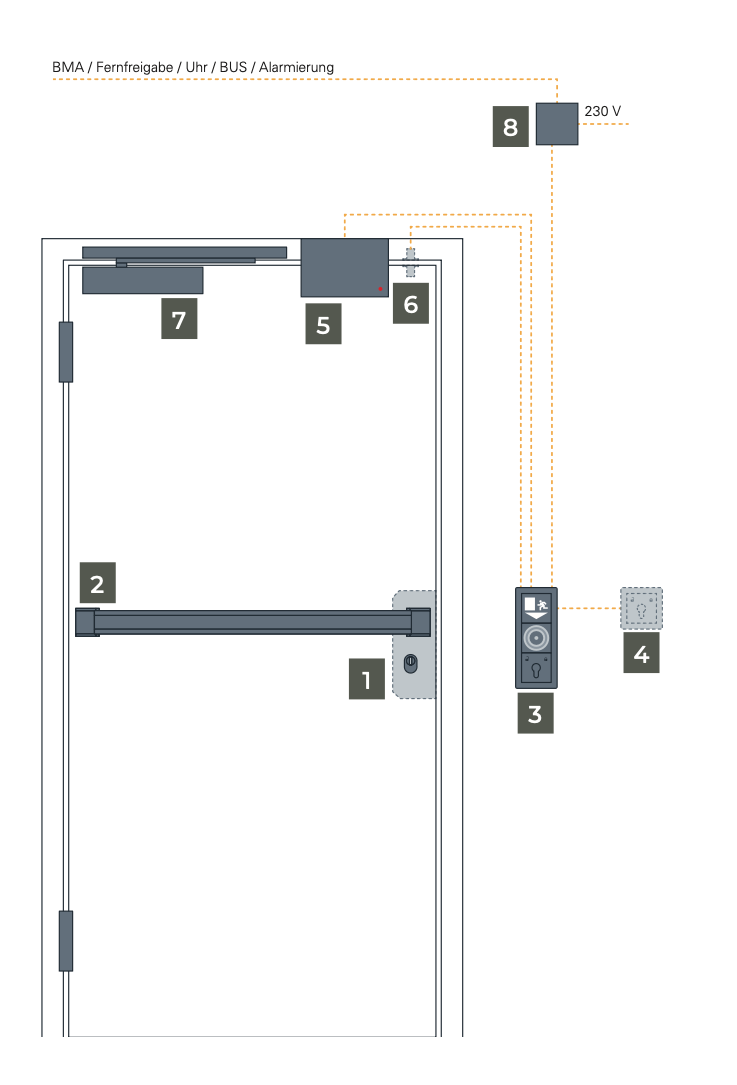

Nachrüstlösung einer elektrisch verriegelten Notausgangstür mit berechtigtem Zutritt über Zutrittskontrolle
| Pos. | Ausrüstung |
|---|---|
| 1 | Mechanisches Panik B oder D Schloss |
| 2 | D/D-Panikbeschlag |
| 3 | Fluchtsteuerterminal plus, BUS Code/Leser, uP grün Vernetztes Terminal mit Zeitverzögerung nach EN 13637 |
| 4 | Codetastatur / Leser uP, weiß |

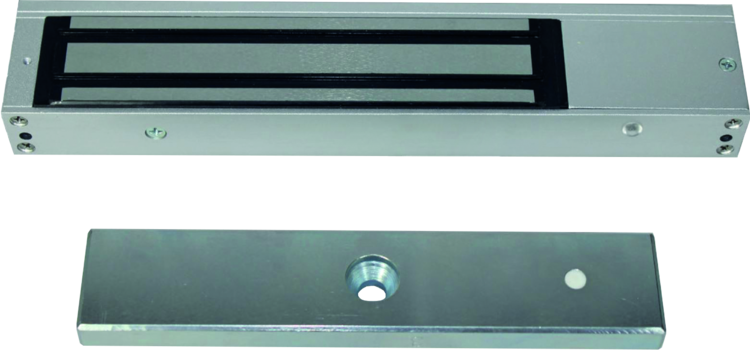

| 5 | Flächenhaftmagnet mit Hallsensor 300KG |
| 6 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 7 | Türschliesser mit Gleitschiene |
| 8 | Netzteil im Gehäuse 24V DC, 3,5A |

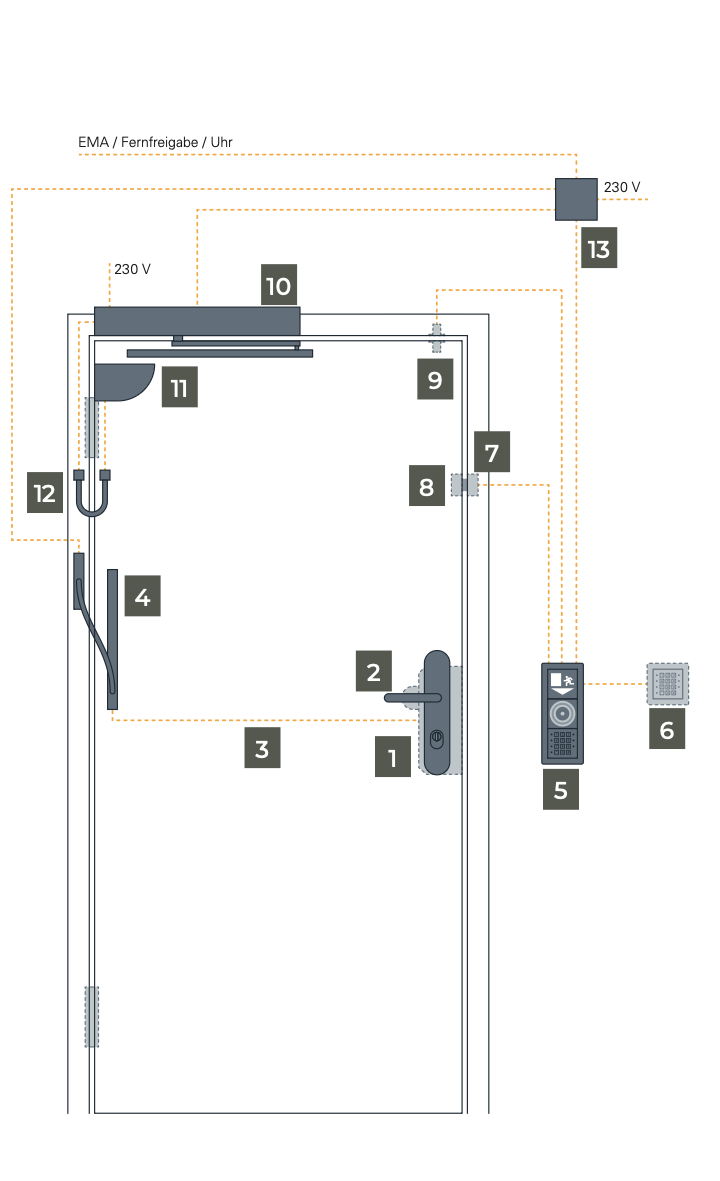

Barrierefreie elektrisch verriegelte Notausgangstür mit hohem Sicherheitsanspruch
| Pos. | Ausrüstung |
|---|---|
| 1 | Motorschloss |
| 2 | D/K-Panikbeschlag |
| 3 | Schlosskabel zu Motorschloss |
| 4 | Kabelübergang verdeckt |
| 5 | Fluchtsteuerterminal plus, BUS Code/Leser, uP grün Vernetztes Terminal mit Zeitverzögerung nach EN 13637 |
| 6 | Codetastatur / Leser uP, weiß |
| 7 | Dorma TV5 mit AK und RR DIN L, 24V DC |
| 8 | Einsteckfallenschloss für Fluchttüröffner |
| 9 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 10 | Drehflügelantrieb ETS 73 / 64-R mit Gleitschiene |
| 11 | Flatscan auf der Band- sowie Bandgegenseite |
| 12 | Kabelübergang aufliegend (liegt bei Sicherheitssensorleisten bei) |
| 13 | Netzteil im Gehäuse 24V DC, 3,5A |
Verriegelte Notausgangstür mit Fluchttüröffner und Zutrittskontrolle
| Pos. | Ausrüstung |
|---|---|
| 1 | Elektrisch gesteuertes Drücker- und Motorschloss mit Panikfunktion und Zylinderkontakt. Für Zutritt von außen und Notöffnung mit Schlüssel. |
| 2 | D/K-Panikbeschlag |
| 3 | Fluchtsteuerterminal plus, uP grün |
| 4 | Codetastatur |
| 5 | Fluchttüröffner Dorma TV5 mit AK und RR DIN L, 24V DC |
| 6 | Einsteckfallenschloss |
| 7 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 8 | Türschliesser mit Gleitschiene |
| 9 | Kabelübergang |
| 10 | Motorsteuerung |
| 11 | Verteiler |
Verriegelte Notausgangstür für Kindergärten und Schulen mit höhergelegtem Impulsgeber
| Pos. | Ausrüstung |
|---|---|
| 1 | Zweifallen-Schloss mit Panikfunktion, Tiefgarage-Drücker zieht obere Falle, Treppenhaus-Drücker zieht beide Fallen, Schlüssel zieht untere Falle |
| 2 | D/D-Panikbeschlag |
| 3 | Fluchtsteuerterminal plus, uP grün |
| 4 | Impulsgeber |
| 5 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 6 | Türschliesser mit Gleitschiene |
| 7 | Verteiler |
Beispiele für elektrisch gesteuerte Panikausgänge
- Zu verwenden wenn Paniksituation nicht wahrscheinlich ist.

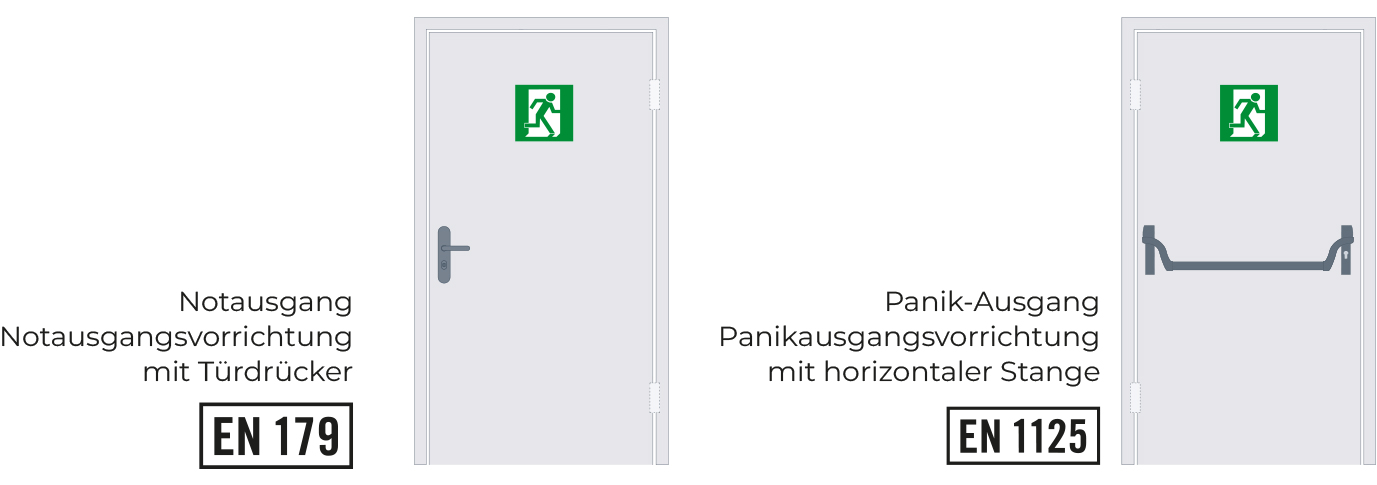

Nachrüstlösung verriegelte Notausgangstür mit Verschlusssystem nach EN 1125 für Seitentüren
| Pos. | Ausrüstung |
|---|---|
| 1 | Schloss mit Panikfunktion und Zylinderkontakt |
| 2 | Drücker/Druckstange-Panikbeschlag Knopf/Druckstange-Panikbeschlag |
| 3 | Fluchtsteuerterminal plus, uP grün |
| 4 | Schlüsselschalter |
| 5 | Flächenhaftmagnet mit Hallsensor |
| 6 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 7 | Türschliesser mit Gleitschiene |
| 8 | Verteiler |

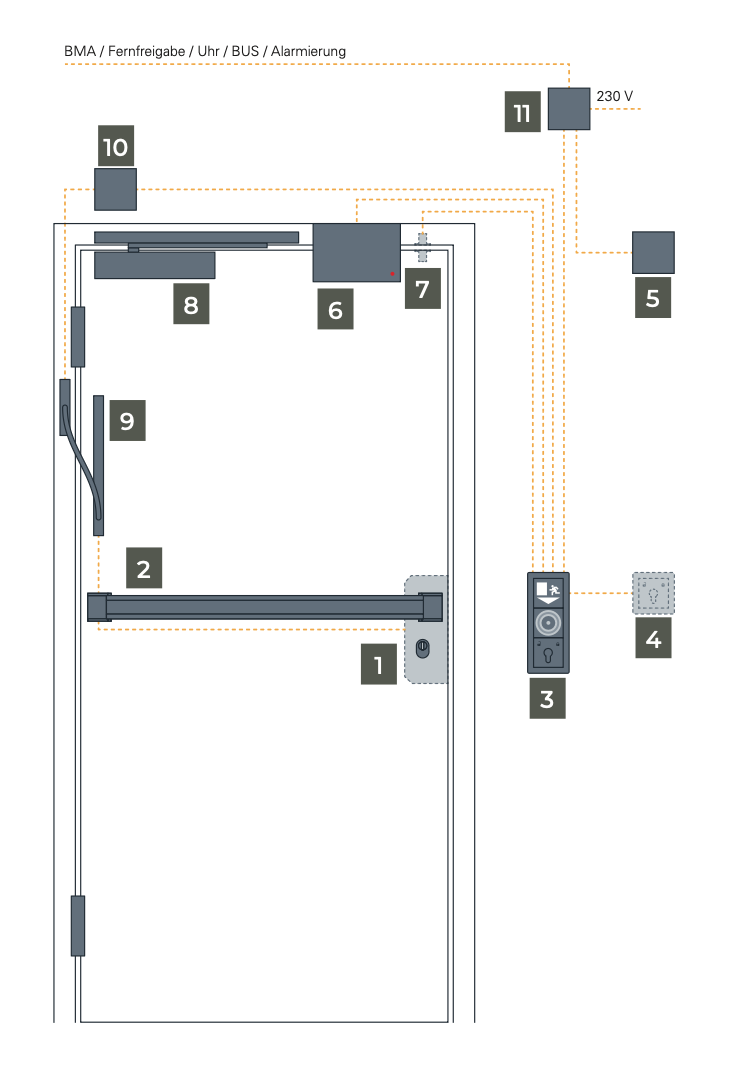

Nachrüstlösung für barrierefreie Türen mit Verschlusssystem nach EN 1125 und Zustandsanzeige
| Pos. | Ausrüstung |
|---|---|
| 1 | Elektrisch gesteuertes Drücker- und Motorschloss mit Panikfunktion und Zylinderkontakt, für Freigabe von außen, Notöffnung mit Schlüssel |

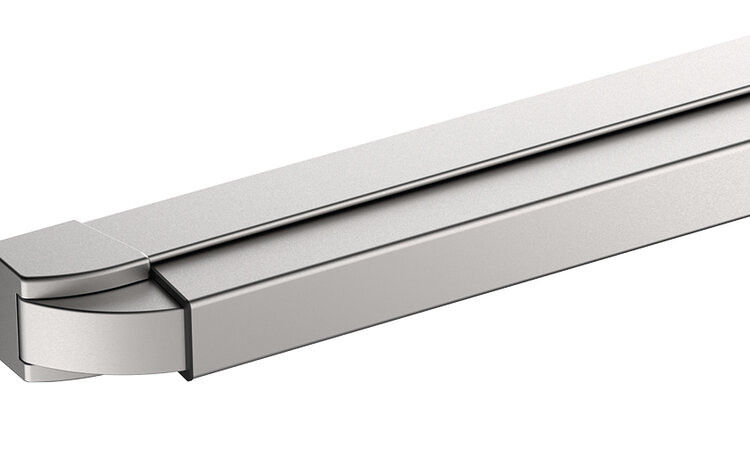

| 2 | Druckstange EPN 2000 III |
| 3 | Fluchtsteuerterminal plus, uP grün |
| 4 | Code/Leser Tastatur |
| 5 | Multifunktionaler Signalgeber |
| 6 | Flächenhaftmagnet mit Hallsensor |
| 7 | DMC15 Magnetkontakt Typ U, Messing, 6m Kabel |
| 8 | Türschliesser mit Gleitschiene |
| 9 | Kabelübergang |
| 10 | Motorsteuerung |
| 11 | Verteiler |
