Stahl- / Edelstahl-Objekttüren
STS / STU
Stahl- / Edelstahl-Objekttüren
STS / STU

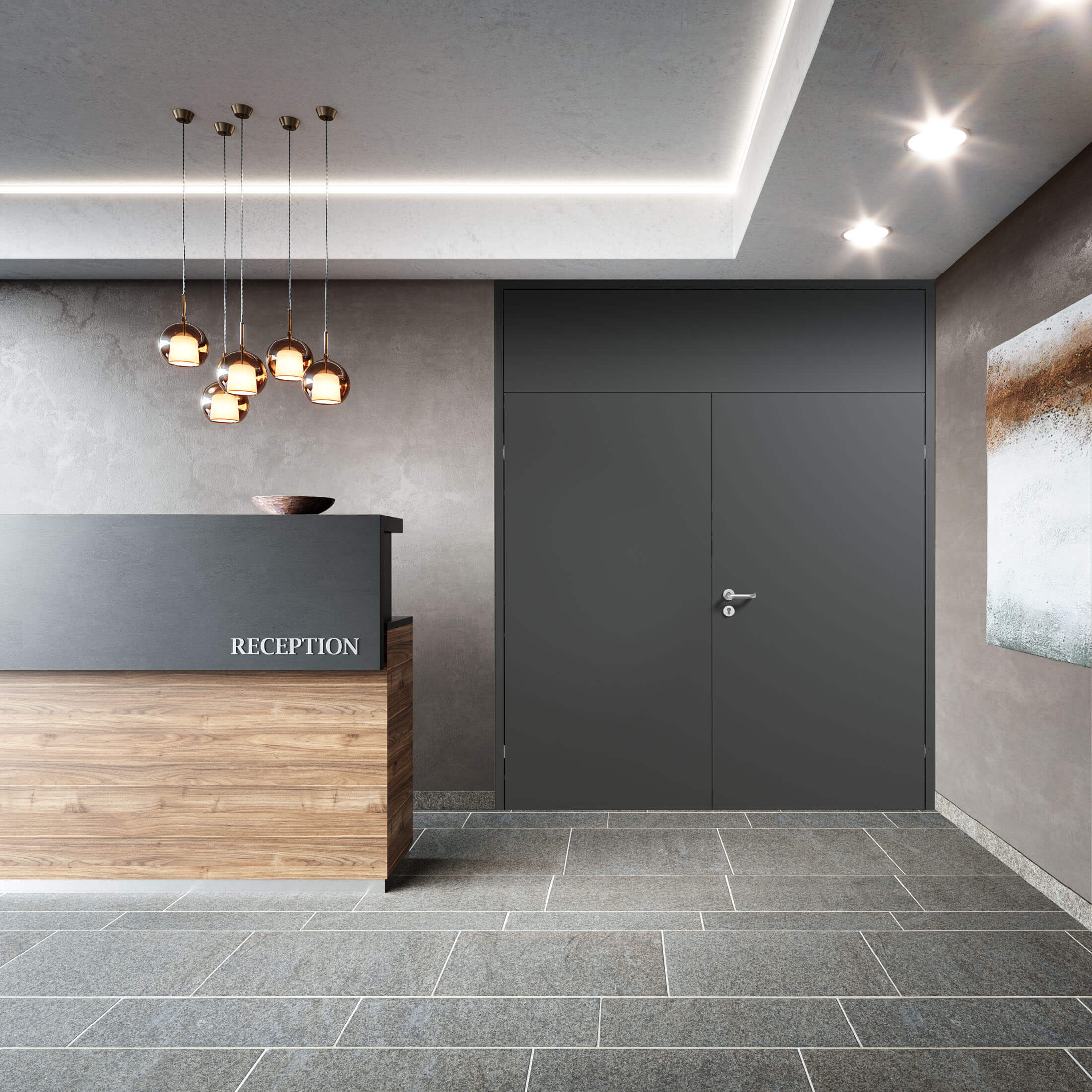

Stahl- und Rohrrahmen-Objekttüren - Sicherheit, Design und Technik für die Zukunft
Bei modernen Stahl-Objekttüren und Rohrrahmen-Objekttüren zählen heute nicht mehr nur Brandschutz und Design. Ebenso wichtig ist die Integration in die Gebäudeleittechnik, um Sicherheit, Komfort und Funktionalität optimal miteinander zu verbinden. Unsere Türsysteme werden für die Zukunft entwickelt – mit Blick auf technische Innovationen, normgerechten Brandschutz und eine durchgängig hochwertige Optik.
Geprüfte Sicherheit im eigenen Brandschutzzentrum
In unserem Brandschutzzentrum werden sämtliche Neu- und Weiterentwicklungen kontinuierlich auf Feuerwiderstand und Rauchdichtigkeit geprüft. Die gewonnenen Erkenntnisse fließen direkt in die Produktoptimierung ein und gewährleisten ein Höchstmaß an Sicherheit im Objekt. Durch diese internen Tests schaffen wir die idealen Voraussetzungen für die offiziellen Prüfungen in anerkannten Prüfstellen – die Grundlage für die amtliche Zulassung unserer Systeme.
Einheitliche Systemansicht und elegantes Design
Unsere Stahl- und Edelstahl-Objekttüren überzeugen durch eine ansichtsgleiche Türansicht in allen Funktionen. Ob als Eck-, Block- oder Umfassungszarge – das System garantiert eine harmonische Gesamtoptik im Objekt. Hochwertige Details wie der flächenbündige Übergang der Türflügel bei zweiflügeligen Türen oder der bündige Anschluss zum Oberteil unterstreichen die ästhetische Qualität unserer Lösungen.

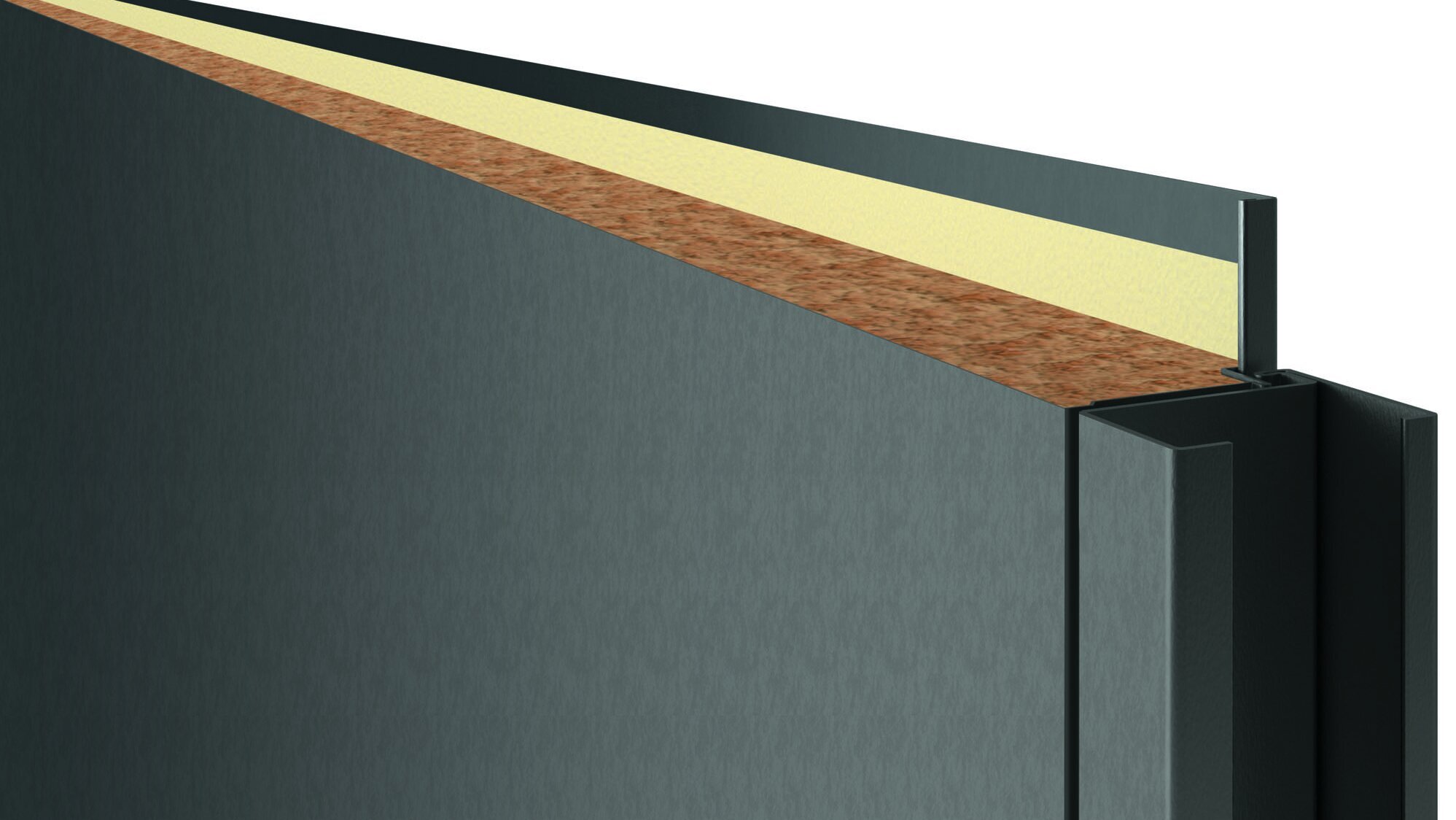

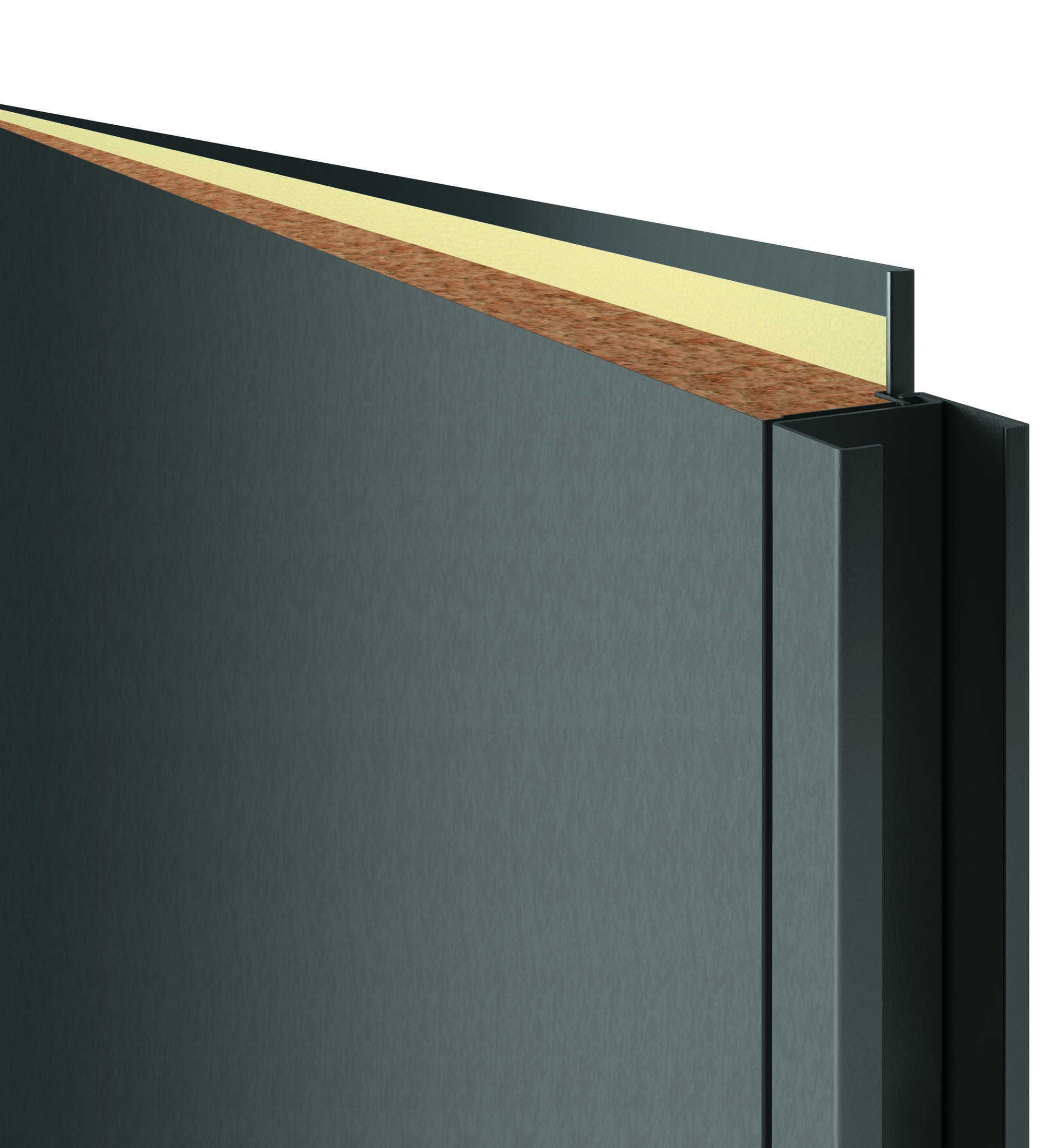

Planebene Verbundkonstruktion
Die vollflächig und planeben verklebte Verbundkonstruktion erhöht die Flügelsteifigkeit deutlich und die Türen schließen mit einem
satten Klang. Durch die einheitliche Türblattdicke von 62 mm haben sie bei jeder Funktion eine gleichwertige Türkonstruktion.
Weiterhin wird dadurch die Planung der Wandöffnungen und der Durchgangsbreiten sehr einfach.
Falzausführungen
Die stumpfe STS Ausführung eignet sich besonders für anspruchsvolle Architektur. Kombiniert mit der Blockzarge 62 entsteht eine beidseitige Flächenbündigkeit von Türblatt und Zarge. Die Dickfalzausführung STU empfiehlt sich für Funktionsbereiche im Außenbereich und bei einbruchhemmenden Türen (RC2, RC3).
Oberflächen und Farben
Türblätter und Zargen erhalten Sie serienmäßig verzinkt oder verzinkt mit Grundbeschichtung in Grauweiß RAL 9002. Optional liefern wir die Türen mit hochwertiger Pulverbeschichtung in 8 Vorzugsfarben, in RAL nach Wahl sowie in NCS-Sonderfarben. Für optisch hohe Ansprüche, Hygieneanforderungen oder als Betriebsraumtüren wählen Sie die STS / STU Türen in Edelstahlausführung.

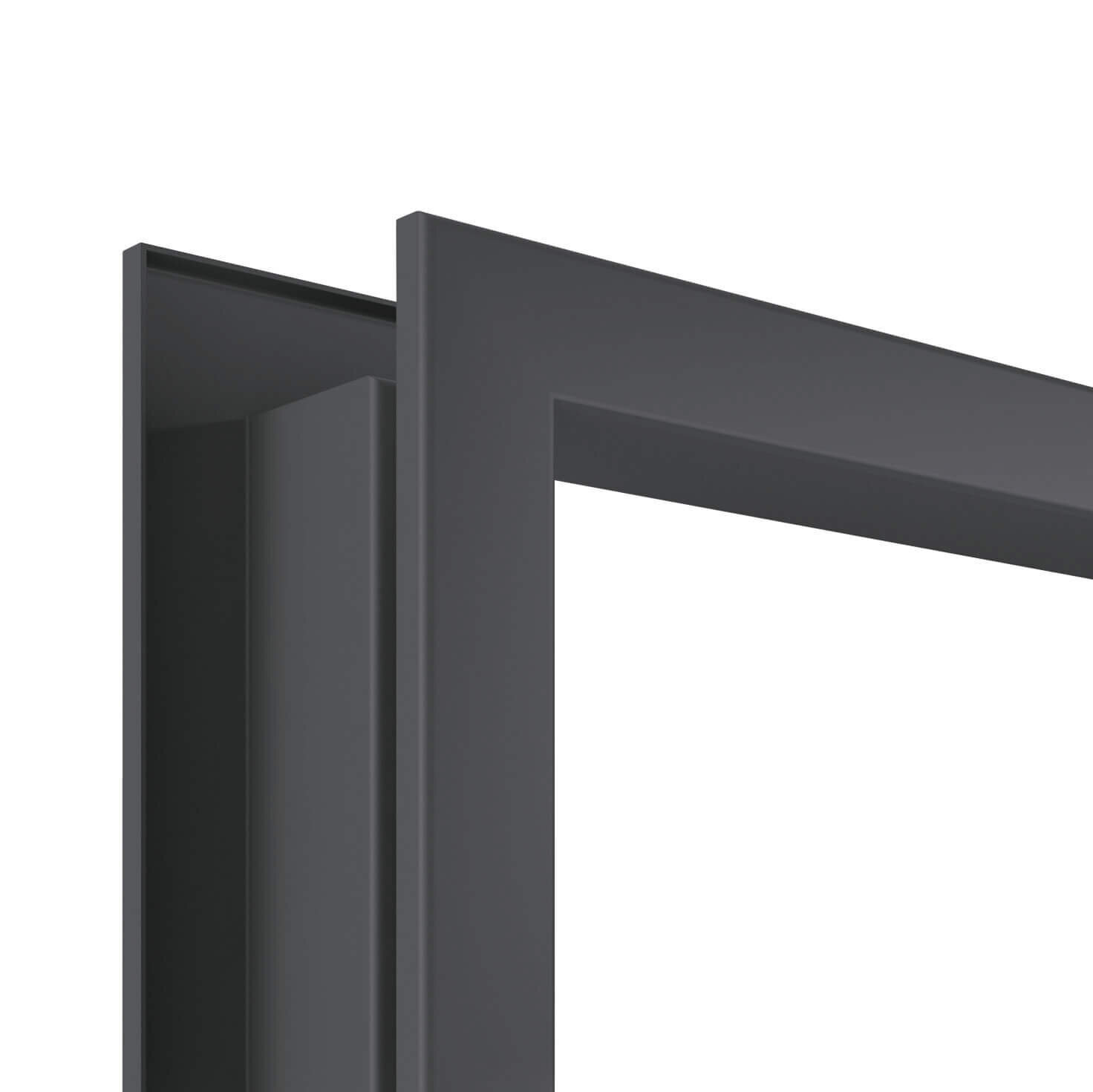

Zargensysteme
für alle Anforderungen
Die hochwertigen Zargen der Stahl- und Edelstahl-Objekttüren sind werkseitig mit Mineralwolle hinterfüllt und können schnell und sauber ohne Vermörtelung eingebaut werden. Dadurch wird das Risiko von Verschmutzungen und Beschädigungen an der Zargenoberfläche und am Mauerwerk minimiert. Das ist besonders vorteilhaft beim nachträglichen Einbau im Bestand sowie bei Zargen mit hochwertiger Pulverbeschichtung oder Edelstahl.
MONTAGE OHNE MÖRTEL
Das DryTec-Zargensystem (Standard bei allen STS / STU Zargen) ist die ideale Lösung für eine einfache, schnelle und saubere Montage ohne Vermörtelung. Bei Feuerschutztüren bis T90 / El290 ist die Zarge bereits werkseitig mit Mineralwolle hinterfüttert. Sie eignet sich sehr gut für den Einbau in Sichtmauerwerk, da für einen sauberen Anschluss nur die Fuge zwischen Zarge und Mauerwerk mit Acryl versiegelt werden muss. Weiterhin sind bei der Eckzarge 40 Standard als auch bei allen anderen Standard-Zargen keine Stemmarbeiten für die Zargenbauteile notwendig.

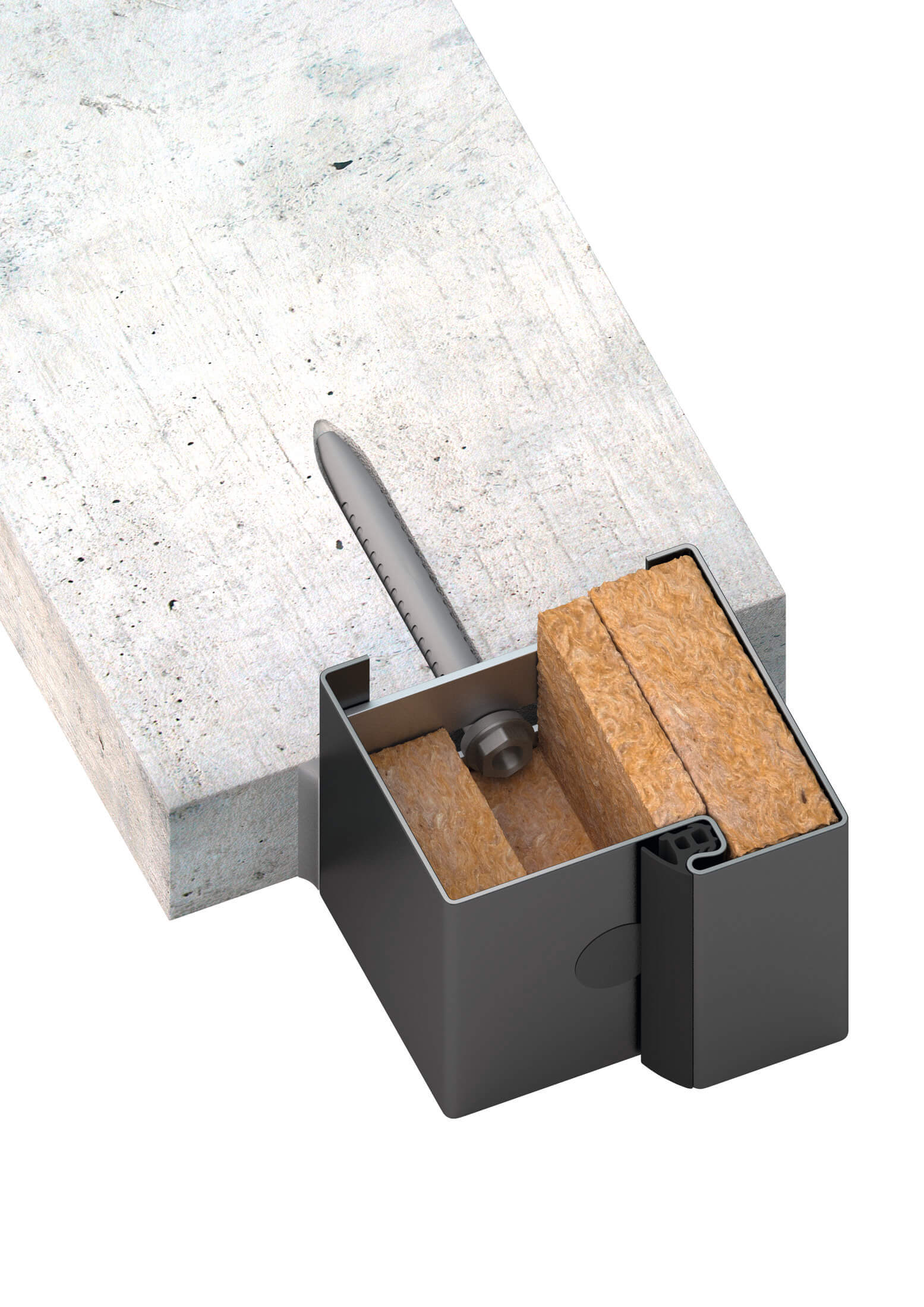

Montage ohne Mörtel mit der DryTec-Zarge
Sanierungszarge

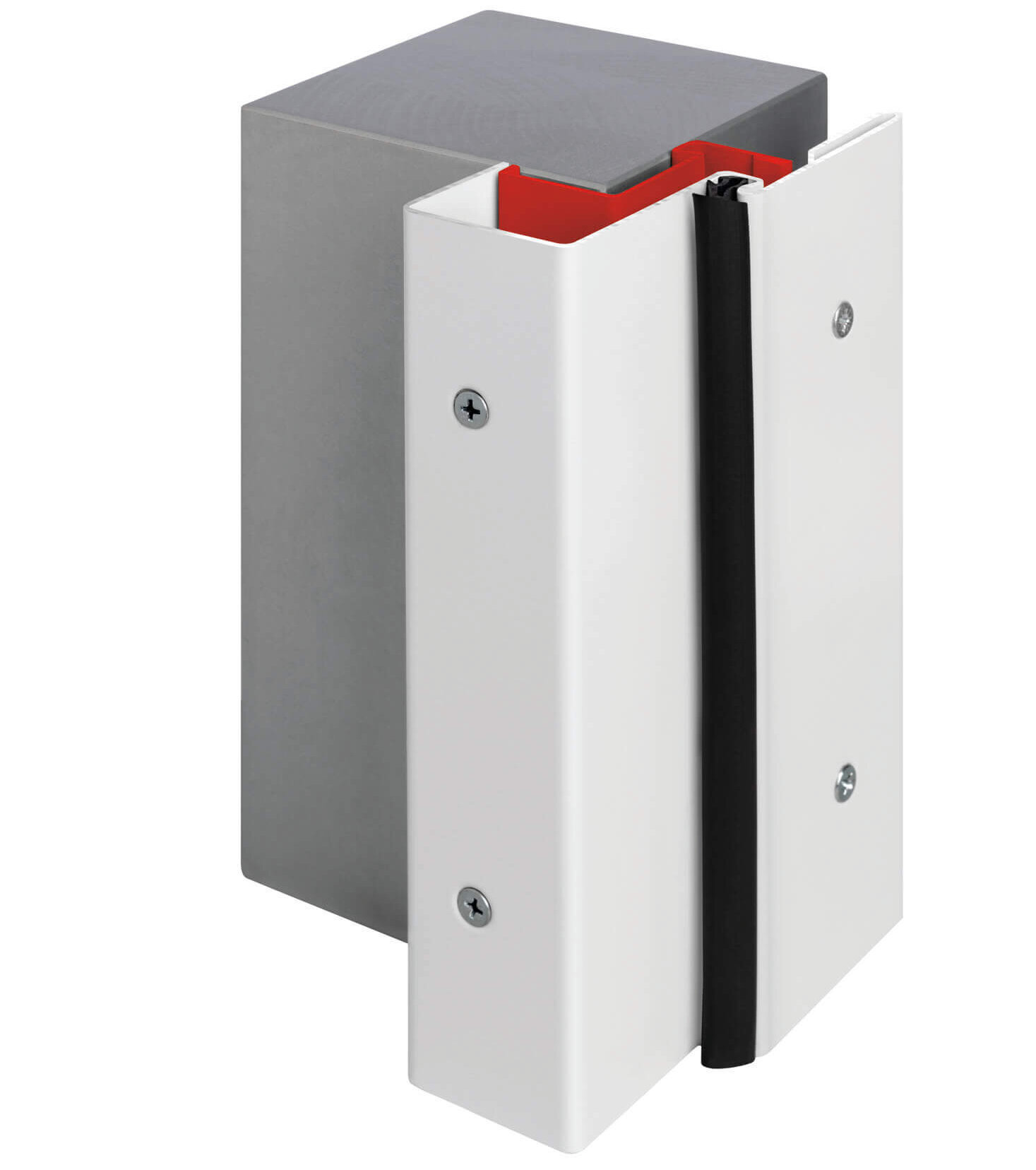

Die Sanierungszarge STU 30-1 ist für die Montage über der bestehenden Zarge von Feuerschutztüren (H8-5 und H8-1) konzipiert. Sie erhalten sie mit hochwertiger Pulverbeschichtung in Verkehrsweiß RAL 9016 oder optional in RAL nach Wahl.

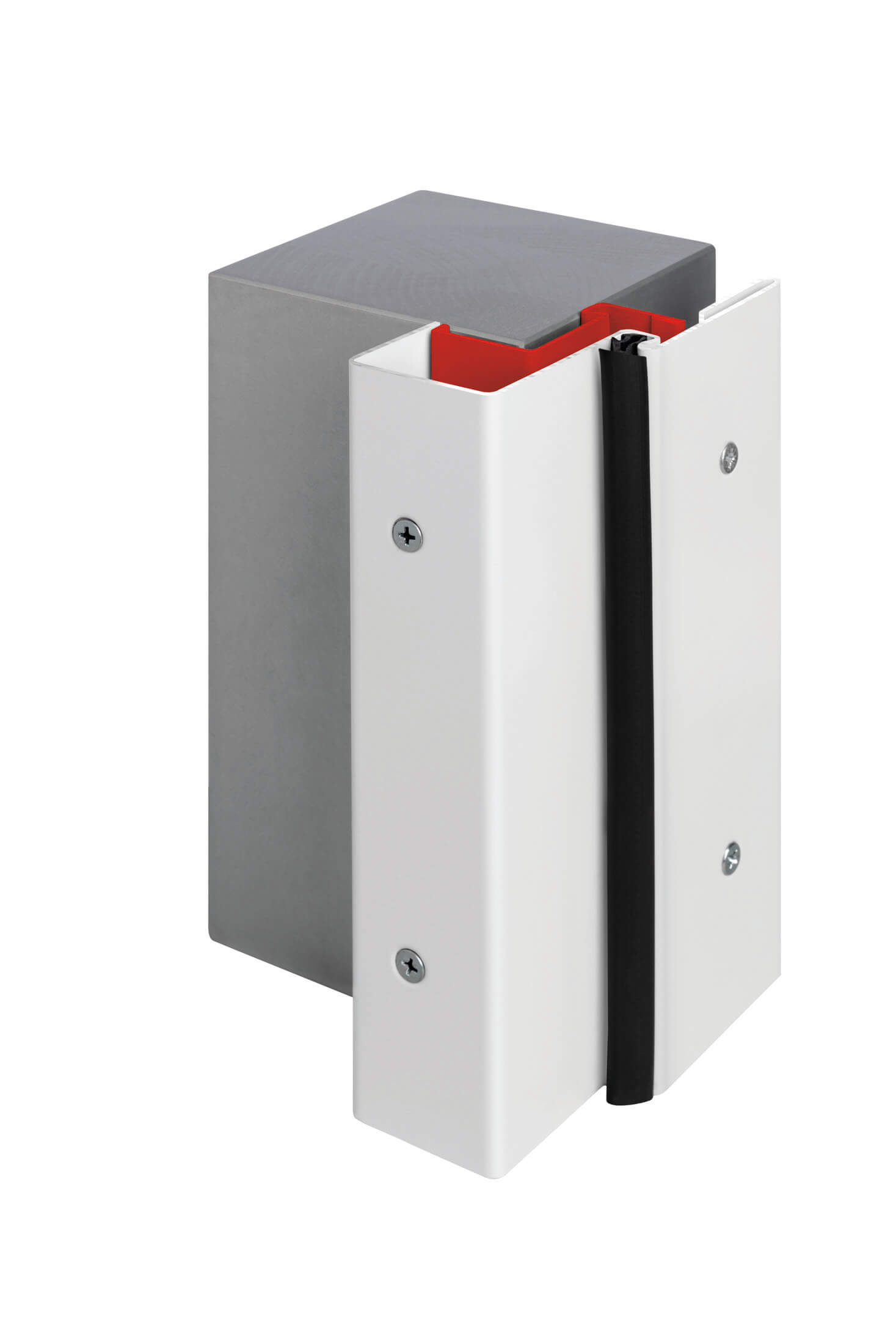

Sanierungszarge für die Montage über eine bestehende H8-5 oder H8-1 Türzarge (in Rot dargestellt)
Türtyp: STS 30-1 Ausführung: 1-flüglig Material: Stahl, verzinkt Falzausbildung: Stumpf Türblatt: 62 mm Blechstärke: 1,0 mm
Türtyp: STS 30-2 Ausführung: 2-flüglig Material: Edelstahl Falzausbildung: Stumpf Türblatt: 62 mm Blechstärke: min. 0,8 mm
Türtyp: STS 90-1 Ausführung: 1-flüglig Material: Stahl, verzinkt Falzausbildung: Stumpf Türblatt: 62 mm Blechstärke: 1,0 mm

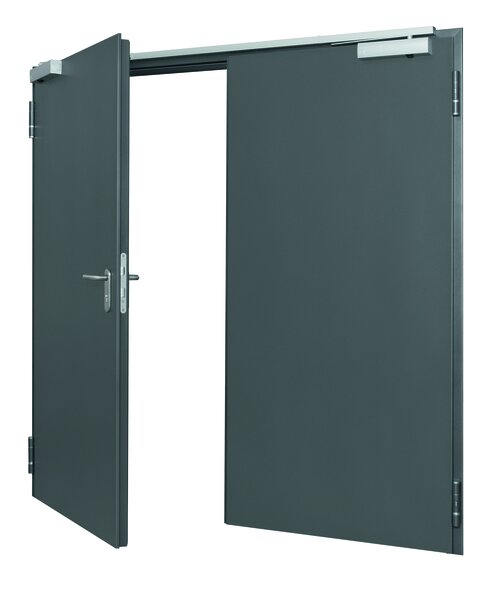

Türtyp: STS 90-2 Ausführung: 2-flüglig Material: Edelstahl Falzausbildung: Stumpf Türblatt: 62 mm Blechstärke: min. 0,8 mm
Türtyp: STS-1 Ausführung: 1-flüglig Material: Stahl, verzinkt Falzausbildung: Stumpf Türblatt: 62 mm Blechstärke: 1,0 mm
Türtyp: STS-1 Ausführung: 1-flüglig Material: Edelstahl Falzausbildung: Stumpf Türblatt: 62 mm Blechstärke: min. 0,8 mm
Türtyp: STS-2 Ausführung: 2-flüglig Material: Stahl, verzinkt Falzausbildung: Stumpf Türblatt: 62 mm Blechstärke: 1,0 mm
Türtyp: STU 30-1 Ausführung: 1-flüglig Material: Stahl, verzinkt Falzausbildung: Dickfalz Türblatt: 62 mm Blechstärke: 1,0 mm
Türtyp: STU 30-2 Ausführung: 2-flüglig Material: Edelstahl Falzausbildung: Dickfalz Türblatt: 62 mm Blechstärke: min. 0,8 mm

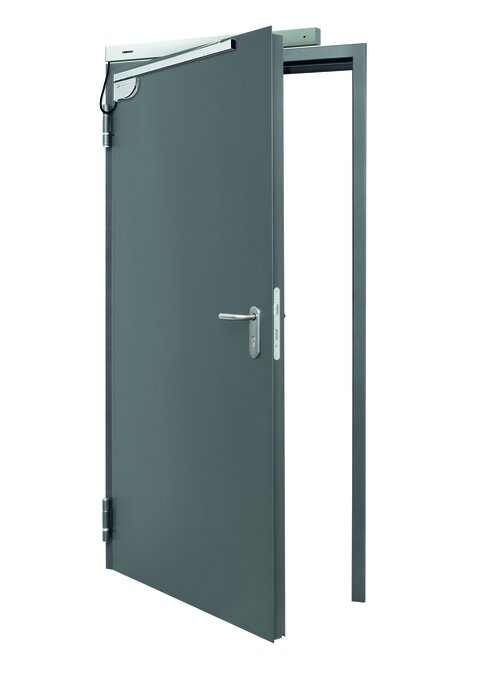

Türtyp: STU 90-1 Ausführung: 1-flüglig Material: Stahl, verzinkt Falzausbildung: Dickfalz Türblatt: 62 mm Blechstärke: 1,0 mm
Serienmäßige Ausstattung
Hochwertig bis ins Detail bei allen Stahl- und Edelstahl-Objekttüren STS / STU

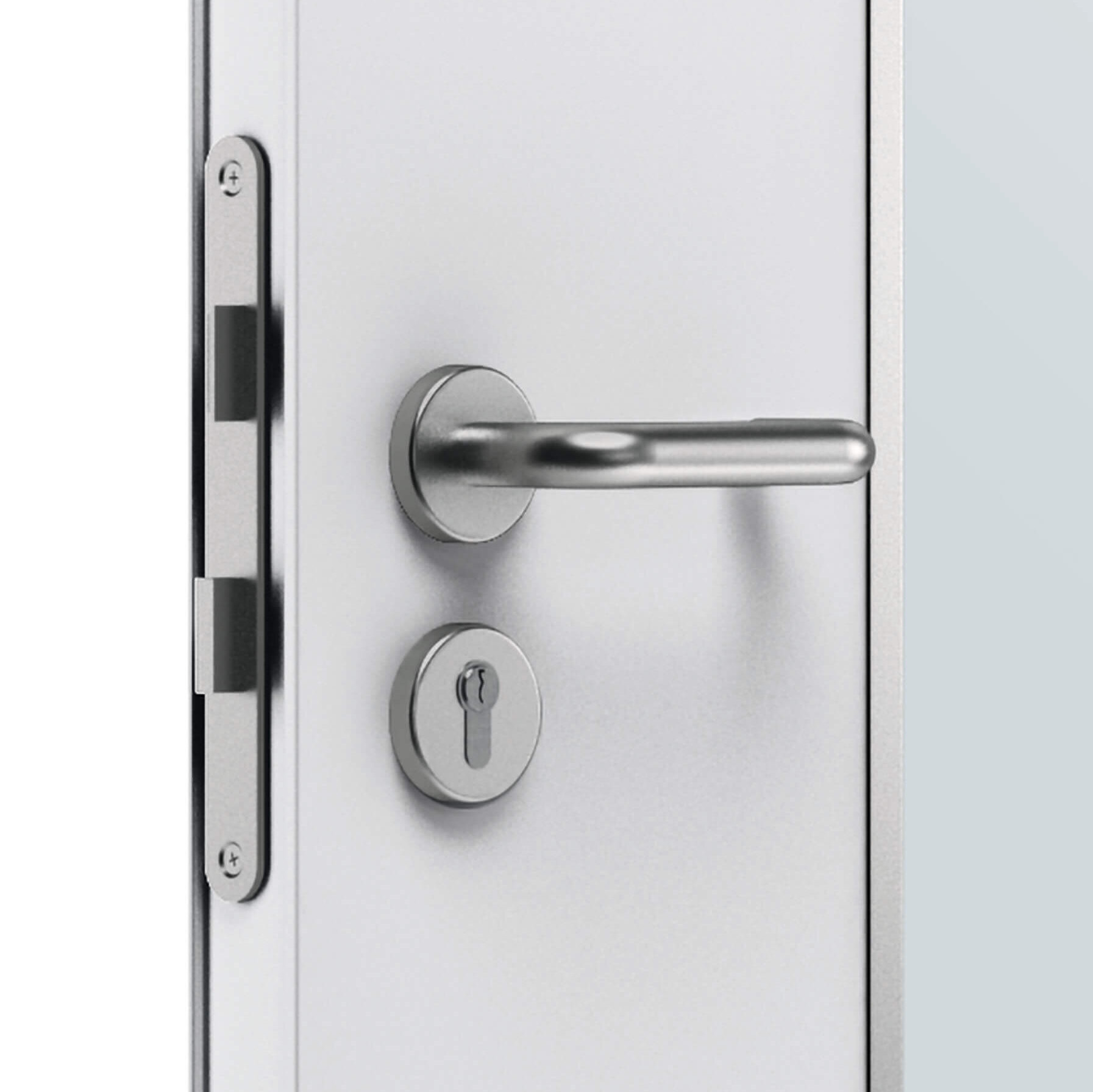

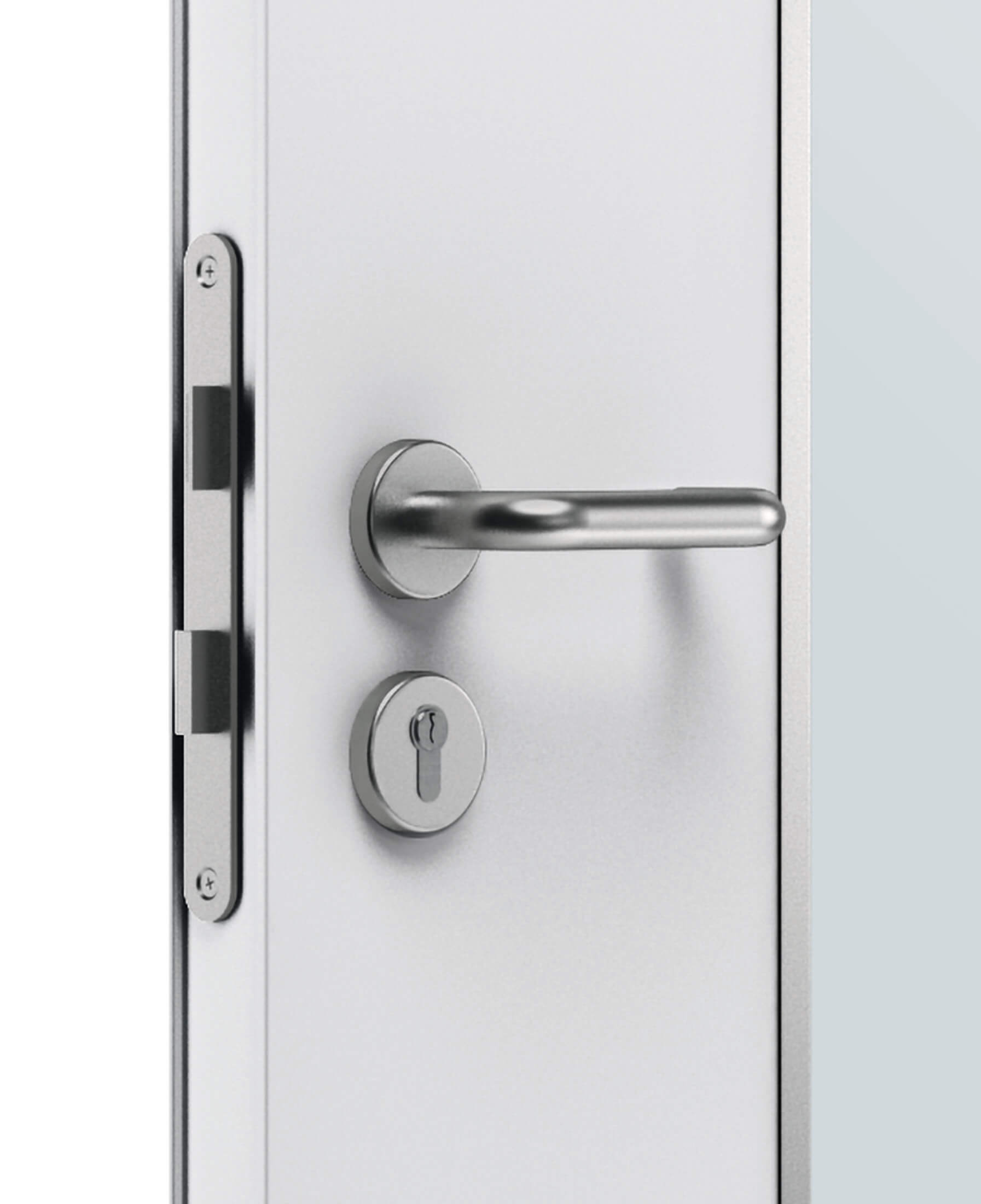

Sicher verriegelt
Serienmäßig sind Hörmann Objekttüren mit einem Einsteckschloss mit Wechsel PZ-gelocht nach DIN 18250 und Edelstahlstulp ausgestattet . Einbruchhemmende RC3-Türen enthalten ein Mehrfachverriegelungssystem. Bei 2-flügligen Türen ist der Standflügel je nach Funktion oben und unten mit einem Klappkant- oder Falztreibriegel gesichert.

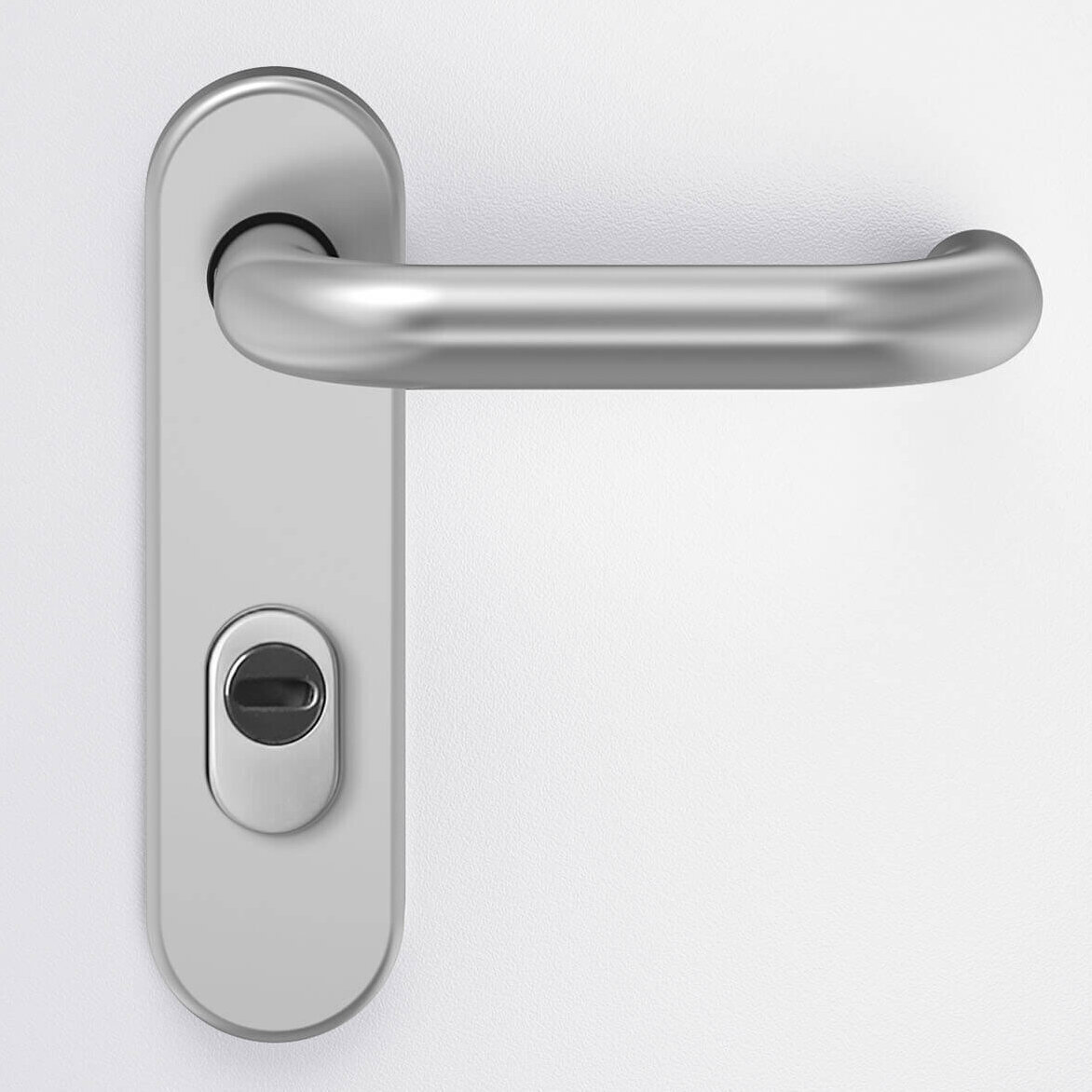

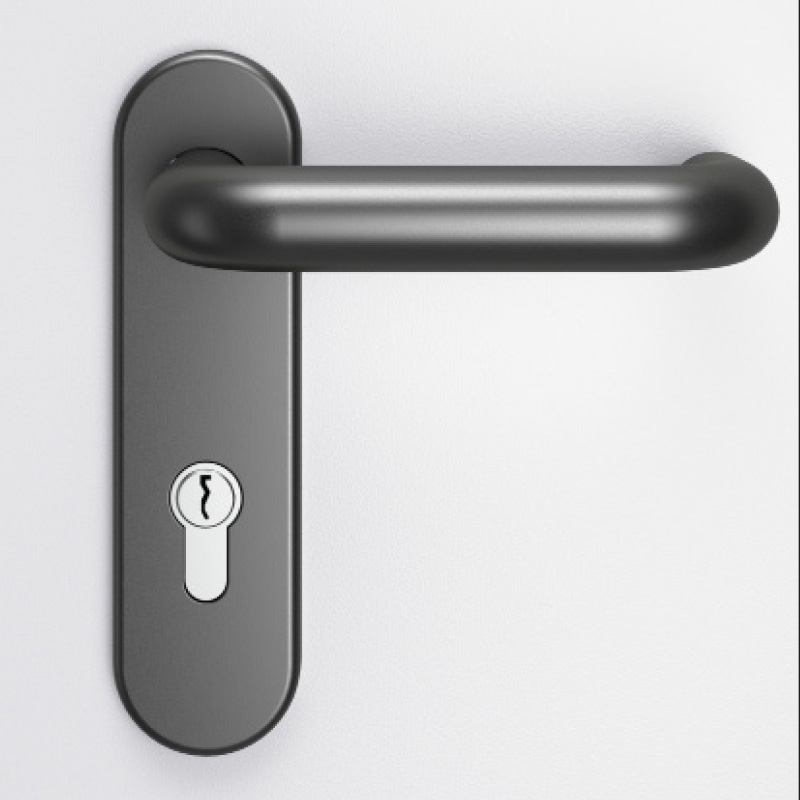

Hochwertige Drückergarnitur
Die Stahl- und Edelstahl-Objekttüren STS / STU sind serienmäßig mit einer FS-Rundgriff-Drückergarnitur nach DIN 18273 in Schwarz (Polypropylen) mit Rundrosetten und festdrehbar gelagertem Drücker ausgestattet .

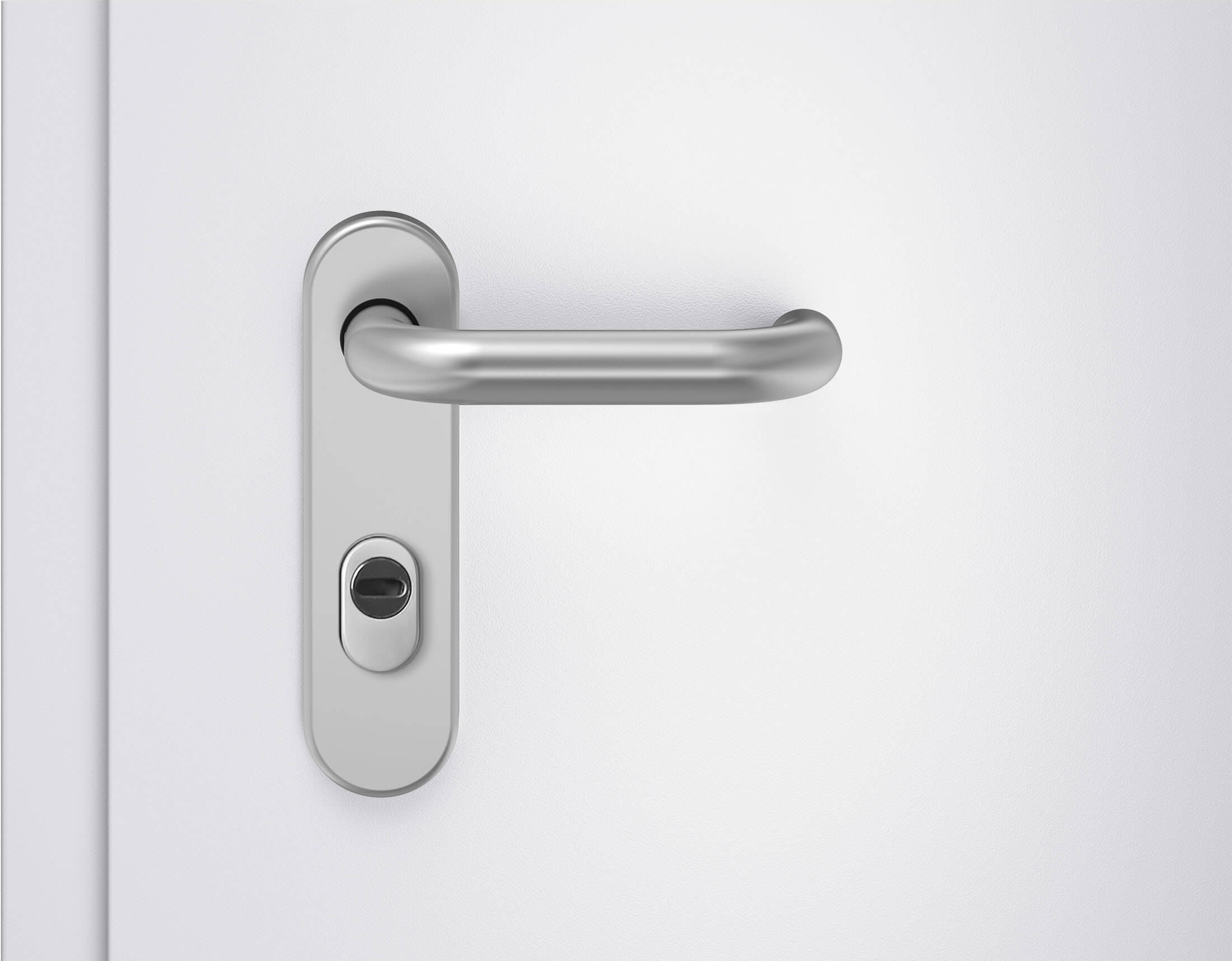

Einbruchhemmende Türen
Einbruchhemmende Türen werden mit einer Edelstahl-FS-Sicherheitswechselgarnitur mit Kugellager und Ziehschutz nach DIN 18257, Klasse ES1 (mit Kurzschild) bzw. ES2 (mit Langschild) geliefert .

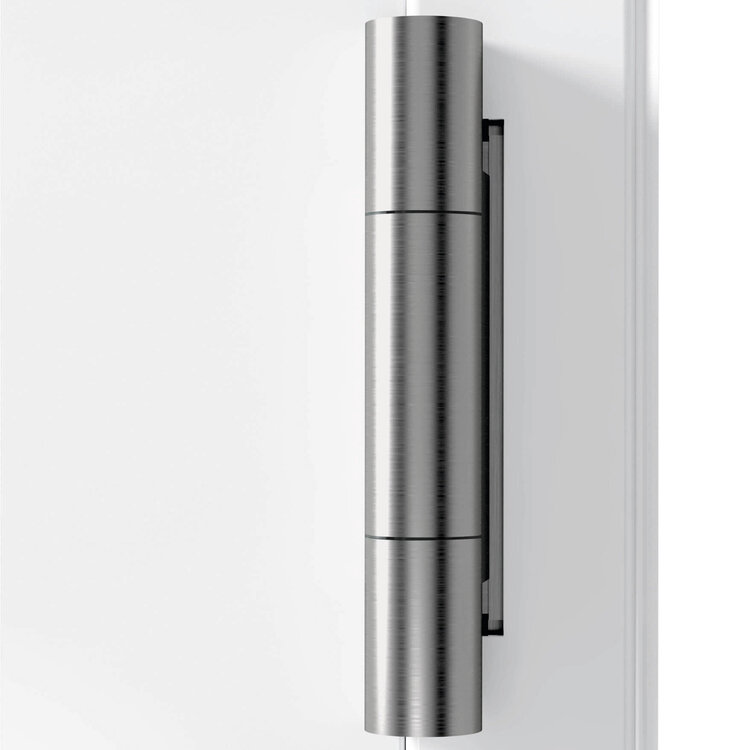

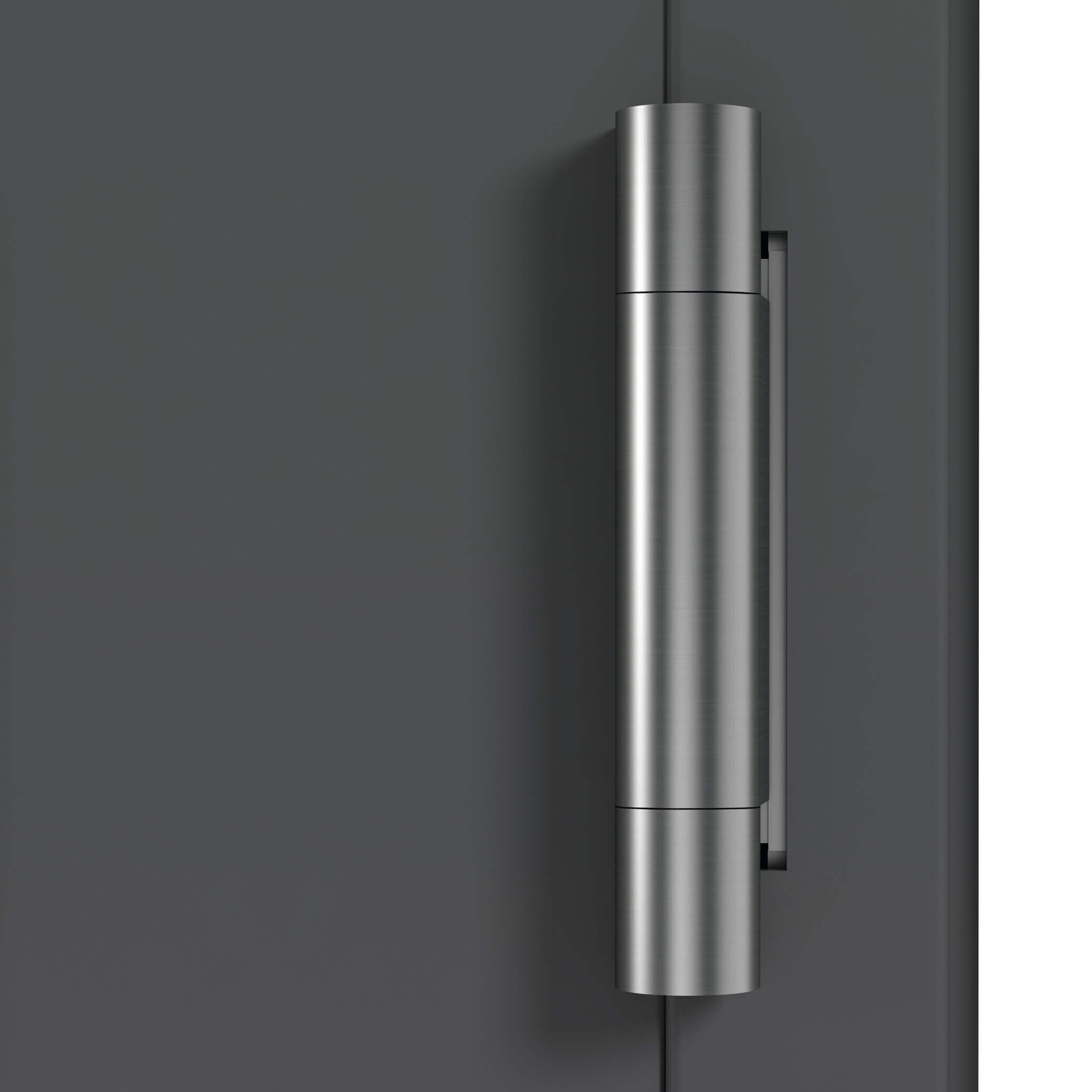

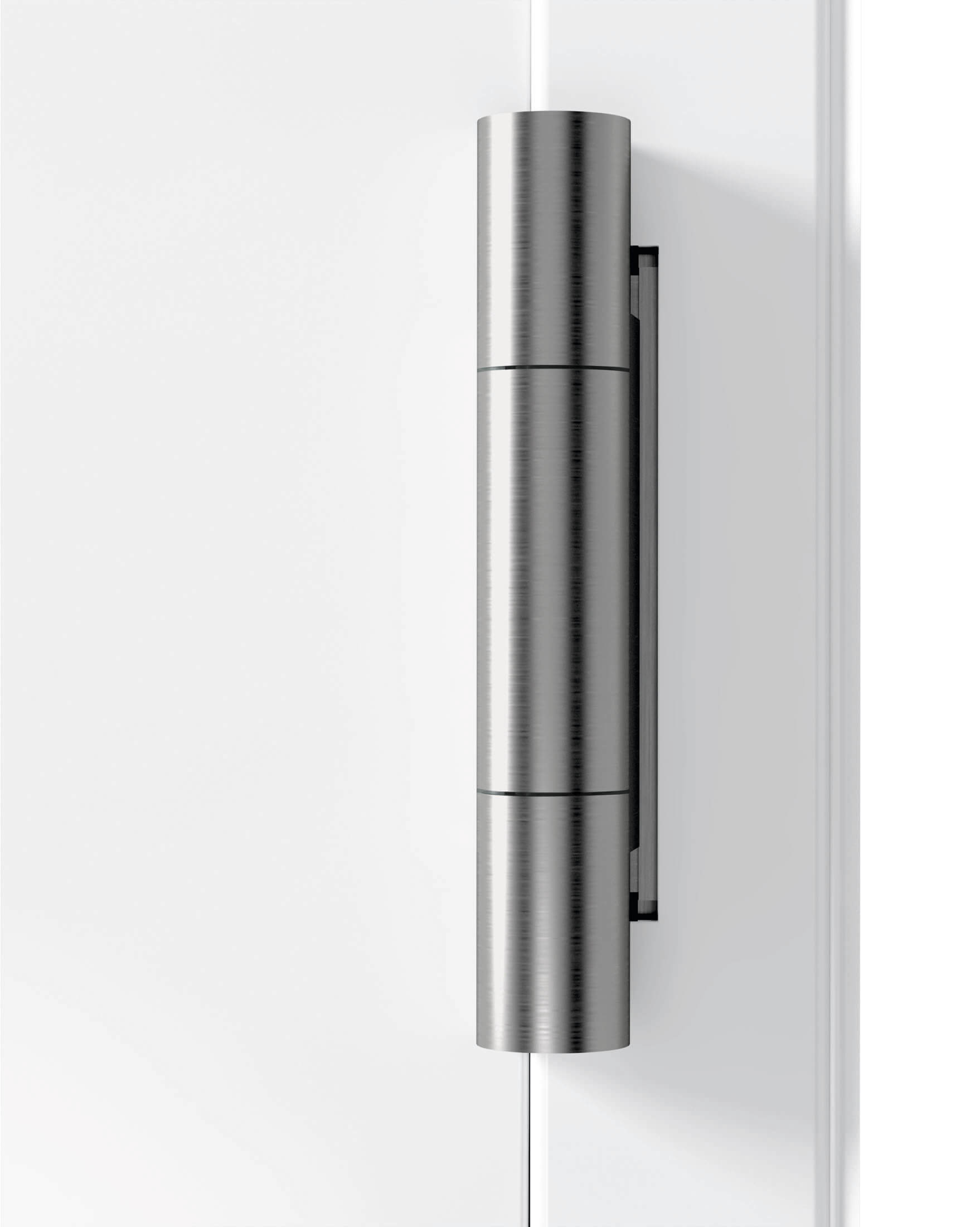

3D-Bänder
Serienmäßig sind die STS / STU Türen mit eleganten und kugelgelagerten, verzinkten 3D-Rollenbändern ausgestattet. Alle Bandsysteme sind dreidimensional einstellbar und eignen sich besonders gut für das feine, auch nachträgliche Justieren der Tür. Damit können Sie geringfügige Montagetoleranzen ausgleichen.

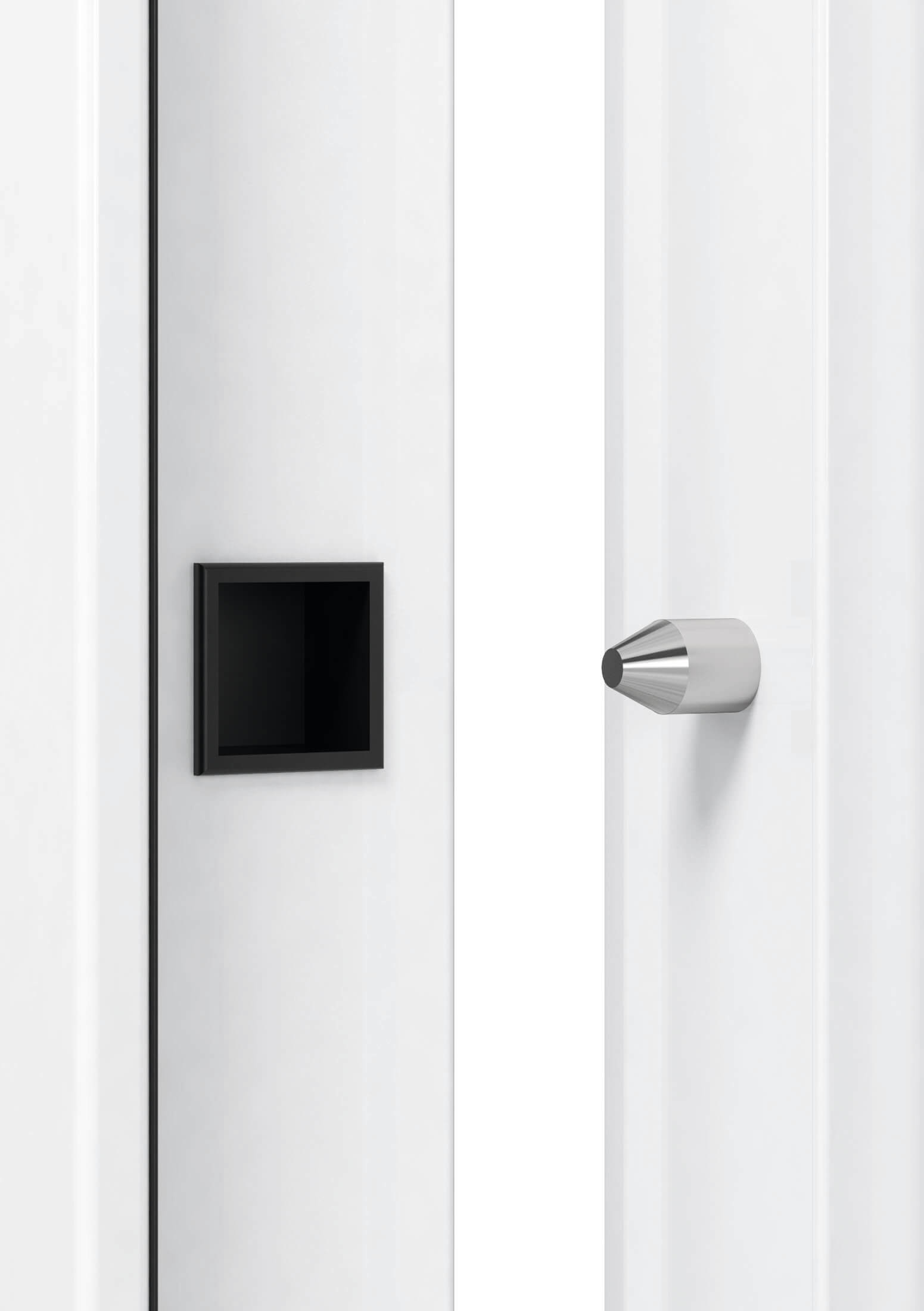

Stabile Sicherungsbolzen
Bei Feuer- und Rauchschutztüren im Außenbereich sorgen serienmäßig zwei Stahl-Sicherungsbolzen auf der Bandseite für zusätzliche Stabilität. Türen in einbruchhemmender Ausführung nach DIN EN 1627 sind bandseitig je nach Widerstandsklasse mit bis zu 7 massiven Stahl-Sicherungsbolzen je Türflügel gegen Aushebeln gesichert. Edelstahltüren erhalten serienmäßig Sicherungsbolzen in Edelstahl.

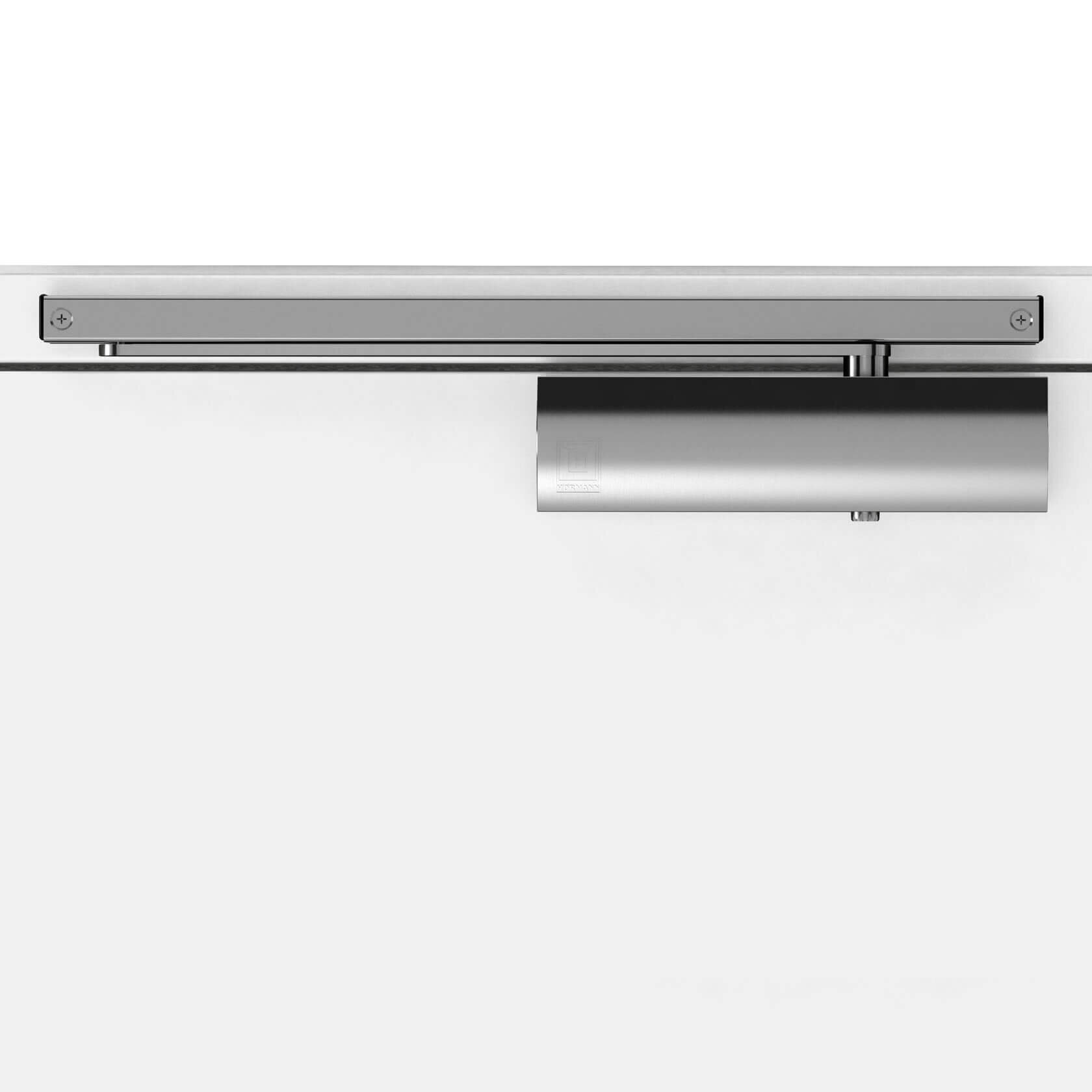

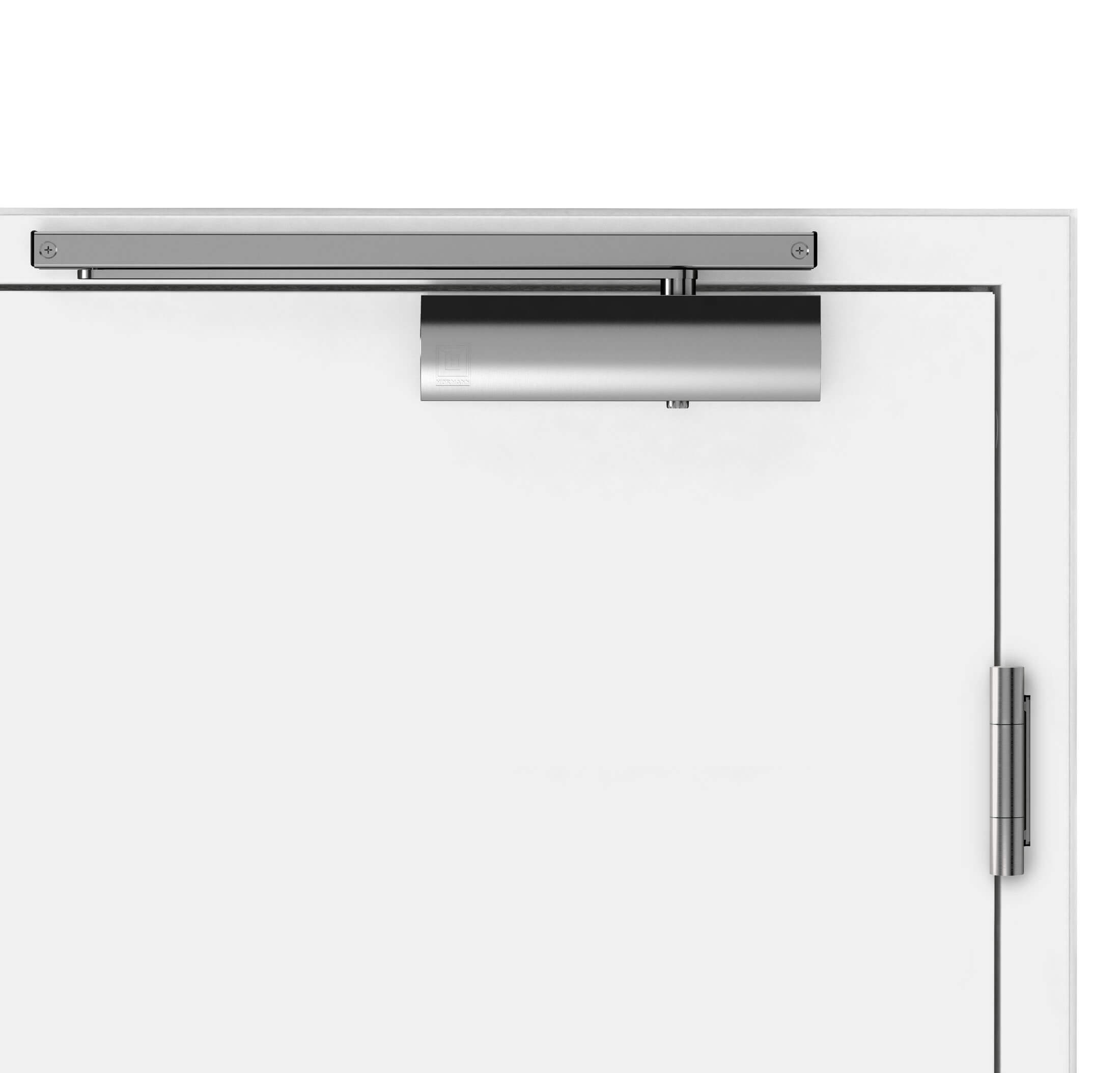

Schließmittel
Feuer- und Rauchschutztüren sind grundsätzlich selbstschließend ausgestattet. Bei 1-flügligen Türen erfolgt dies standardmäßig mit dem exklusiven Gleitschienentürschließer HDC 35-1 und bei 2-flügligen Türen mit dem TS 4000. Abhängig von Größe, Ausstattung, Nutzung oder Einbau erhalten Sie auch Türen mit Federband, Gestängetürschließer, Gleitschienentürschließer mit Schließfolgeregler oder verdeckt liegende integrierte Türschließer für eine hochwertige Türansicht. Alternativ liefern wir den Schließkörper und die Gleitschiene in Edelstahl-Optik sowie den Schieber in Edelstahl V2A.
Optionale Ausstattungen
Qualität bis ins Detail bei allen Stahl-Objekttüren
Bänder und Federband

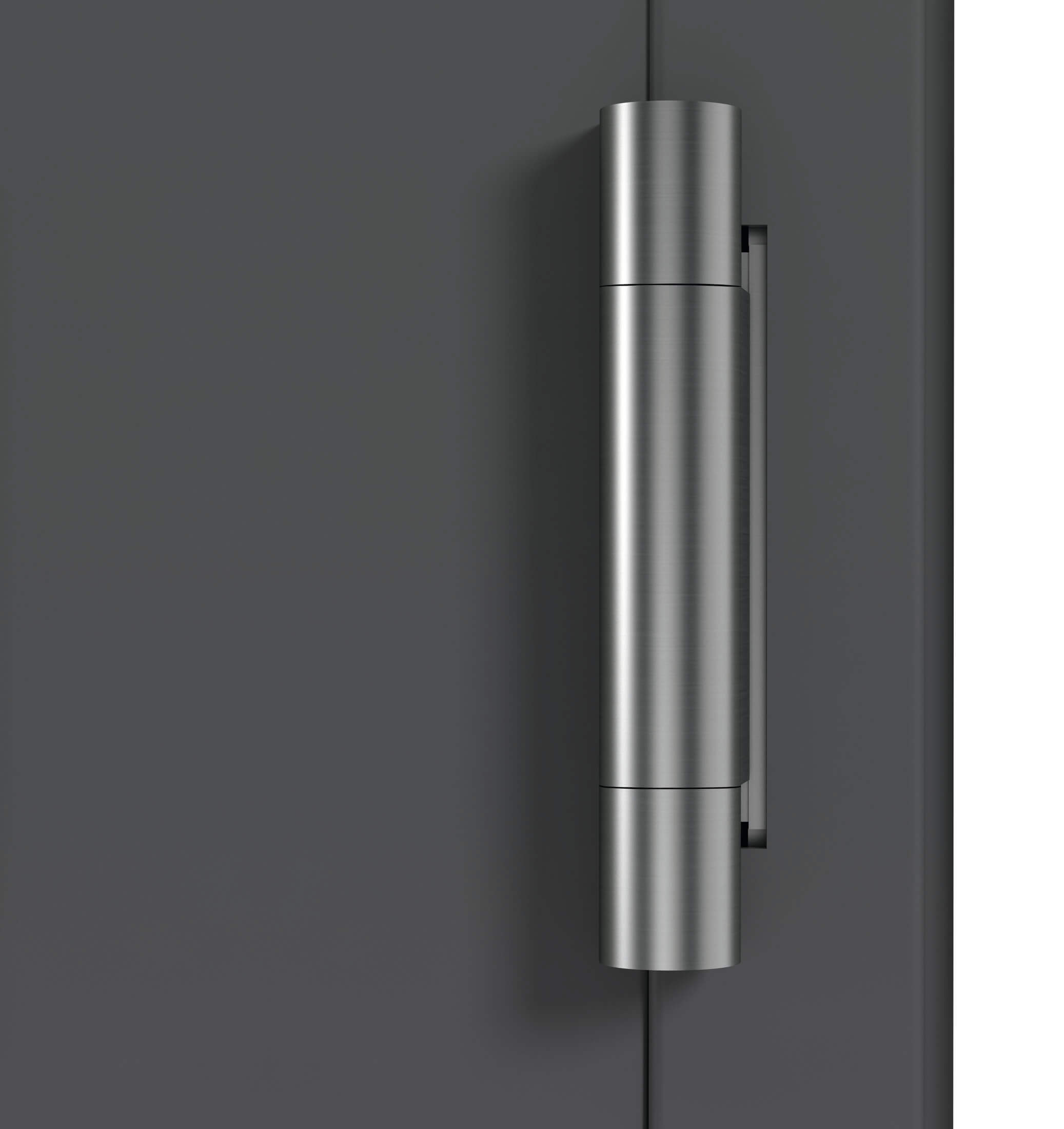

3D-Edelstahl-Rollenbänder
Für optisch hochwertige Ansprüche bieten sich Edelstahl-Rollenbänder bei stumpfen STS Türen an. Bei farbigen Türen in RAL nach Wahl oder bei Vorzugsfarben erhalten Sie Edelstahl-Rollenbänder in Standard.

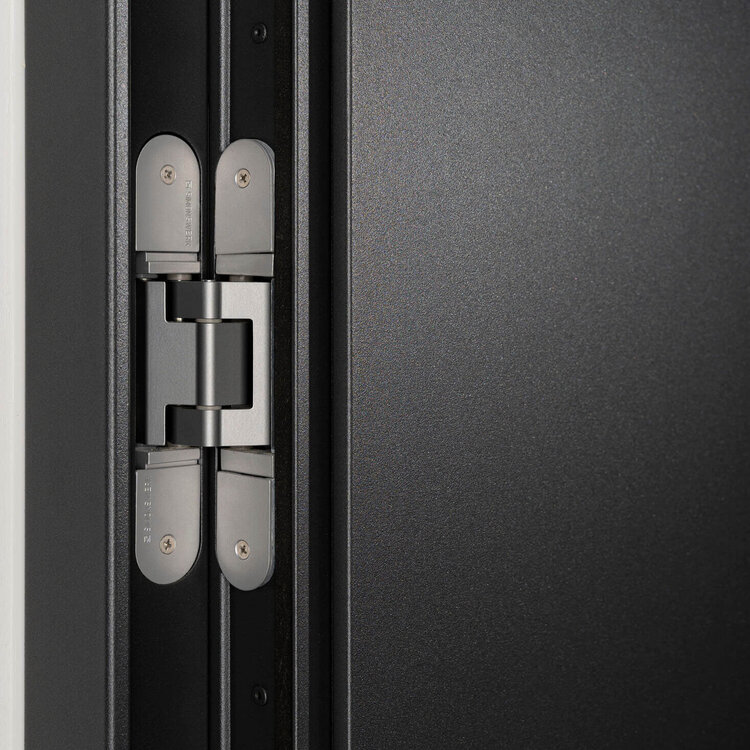

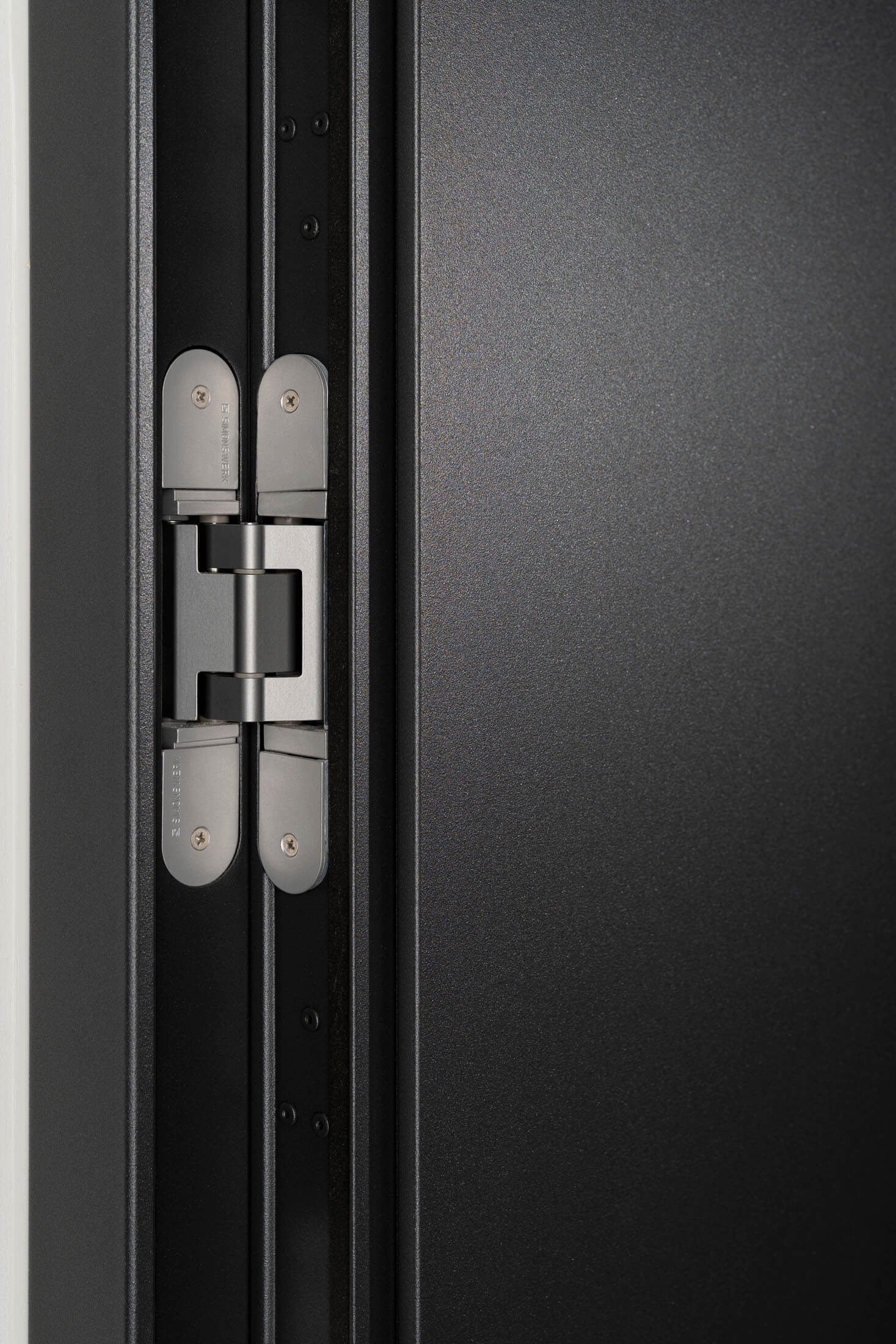

3D-verdeckt liegende Bänder
Für optisch hochwertige Ansprüche bieten sich verdeckt liegende Bänder bei stumpfen STS Türen an. Bei farbigen Türen in RAL nach Wahl oder bei Vorzugsfarben erhalten Sie Edelstahl-Rollenbänder in Standard.
3D-Federband
1-flüglige STS / STU Türen können bis zur Brandschutzklasse EI230 mit stabilen und robusten 3D-Federbändern ausgestattet werden. Mit Hilfe einer vorgespannten Feder sorgen sie für die Selbstschließung der Tür.

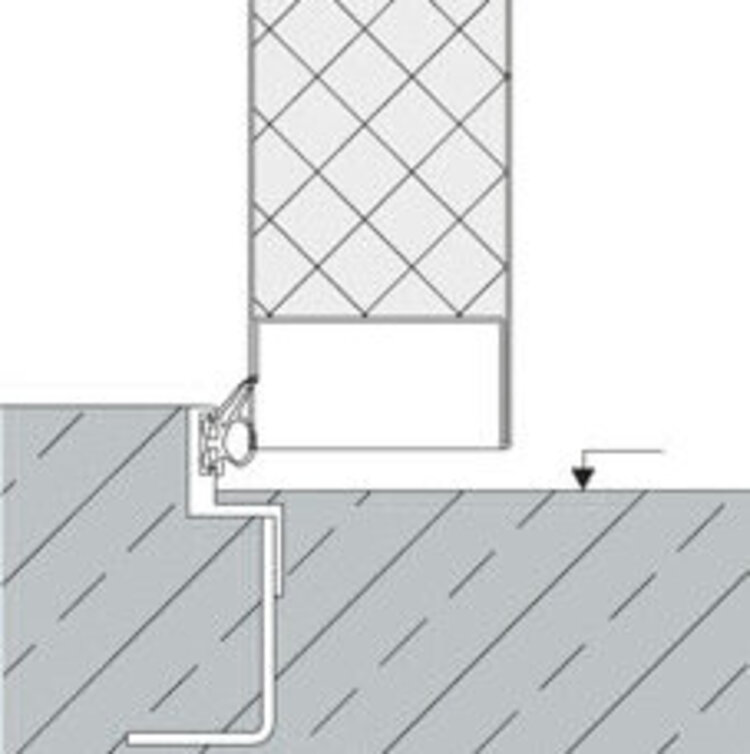

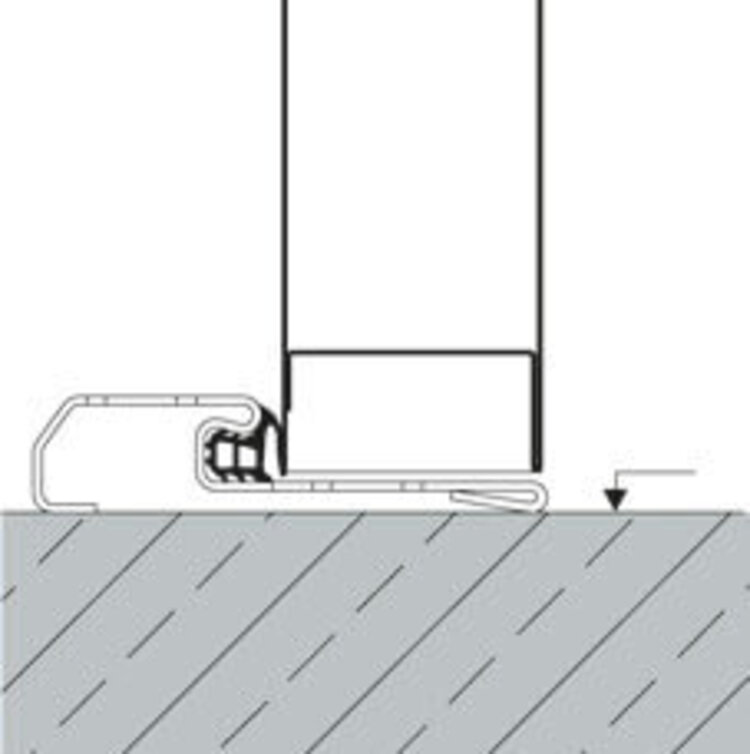

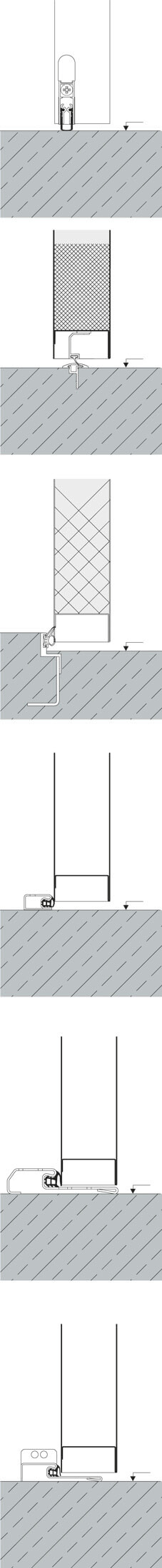

Untere Türabschlüsse
Oberflächen und Farben
Verzinkt mit hochwertiger Pulverbeschichtung in Farbe oder Edelstahl
Oberflächen
Stahloberflächen

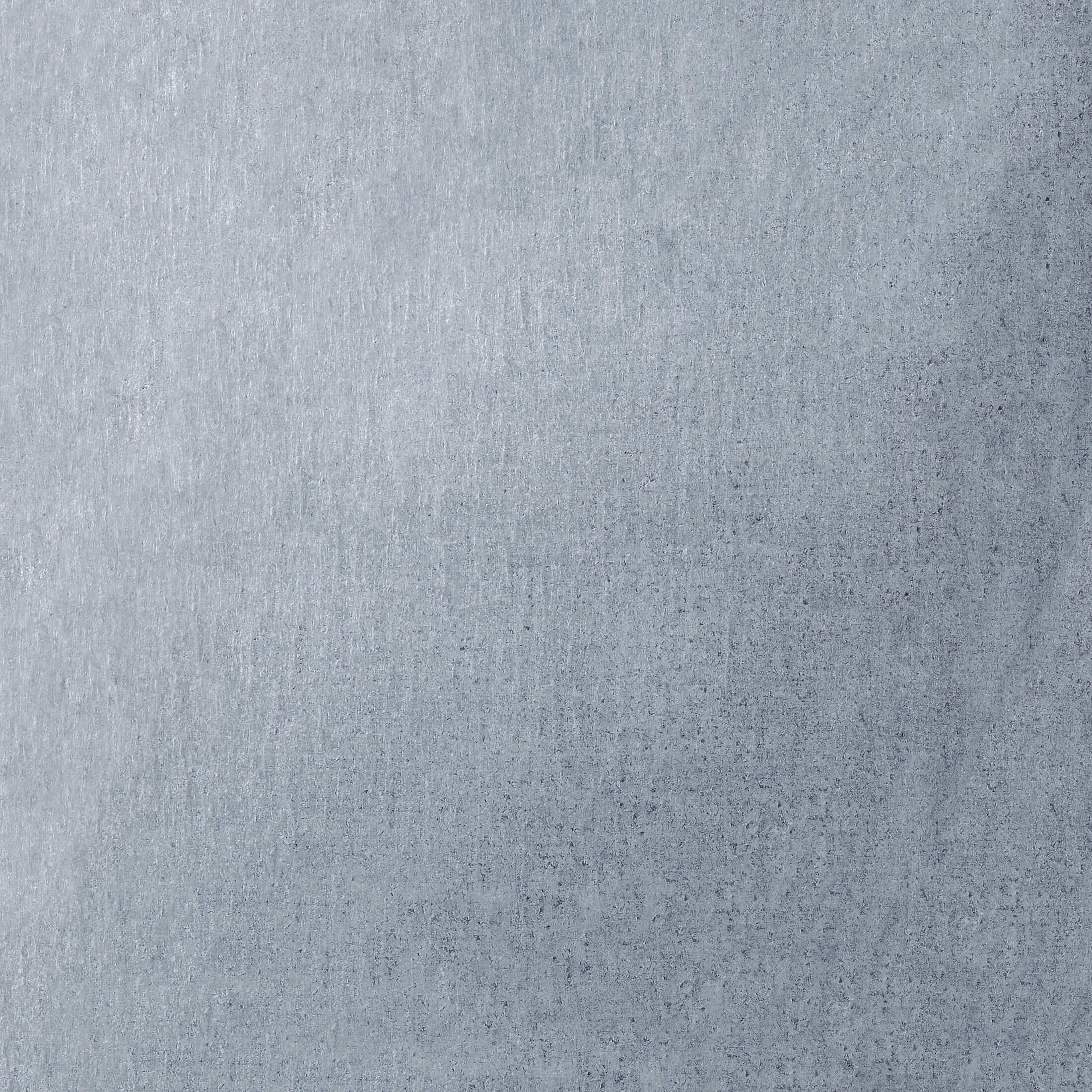

Verzinkte Oberfläche

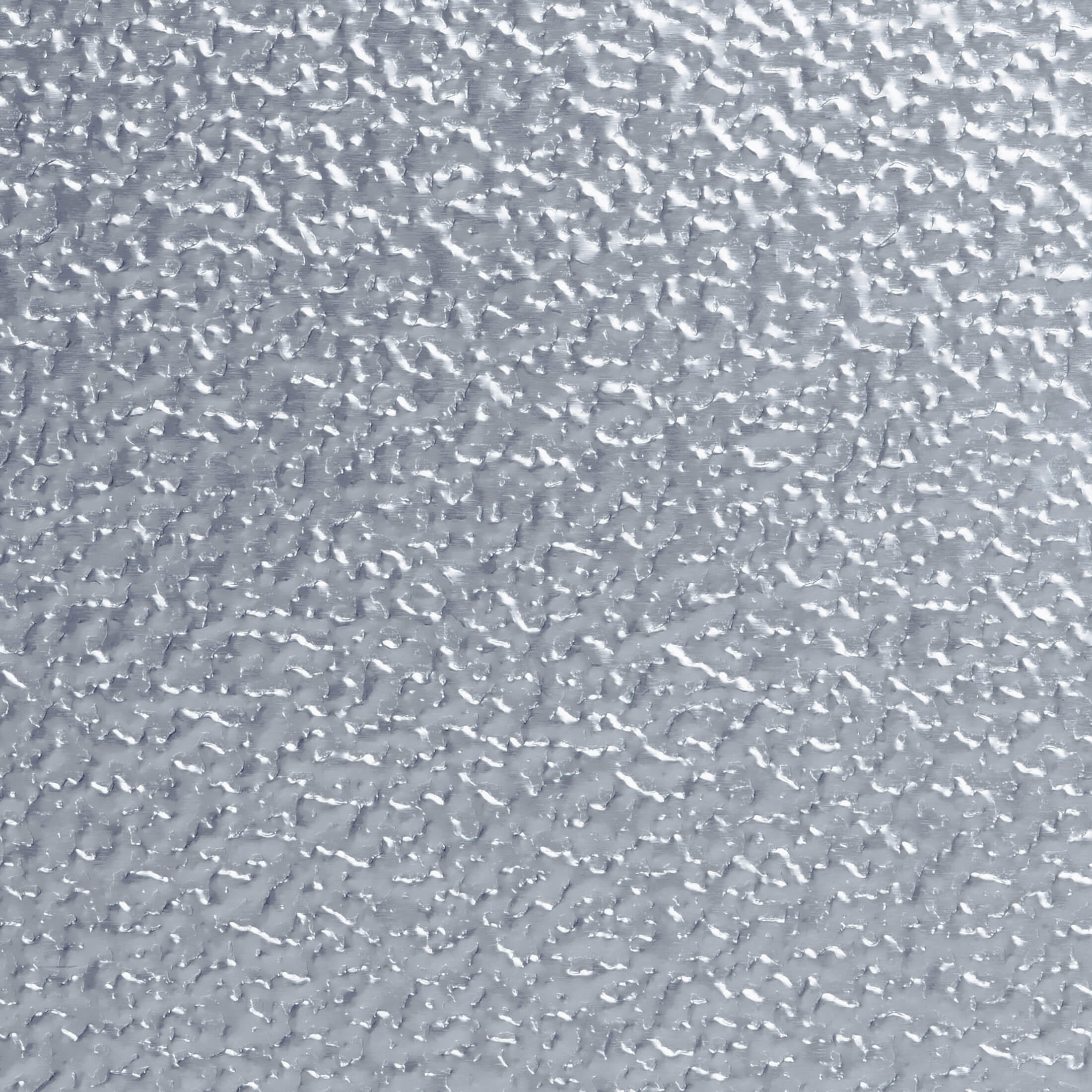

Verzinkte Pearlgrain Oberfläche
Edelstahloberflächen
Duploschliff

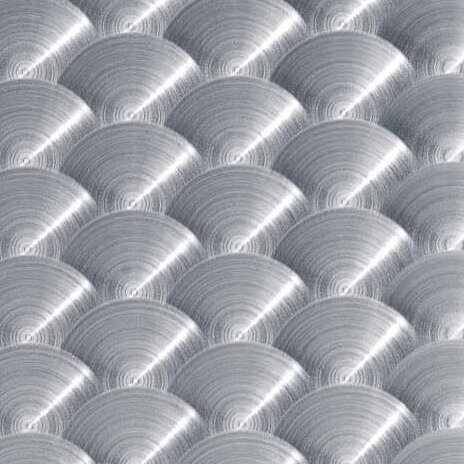

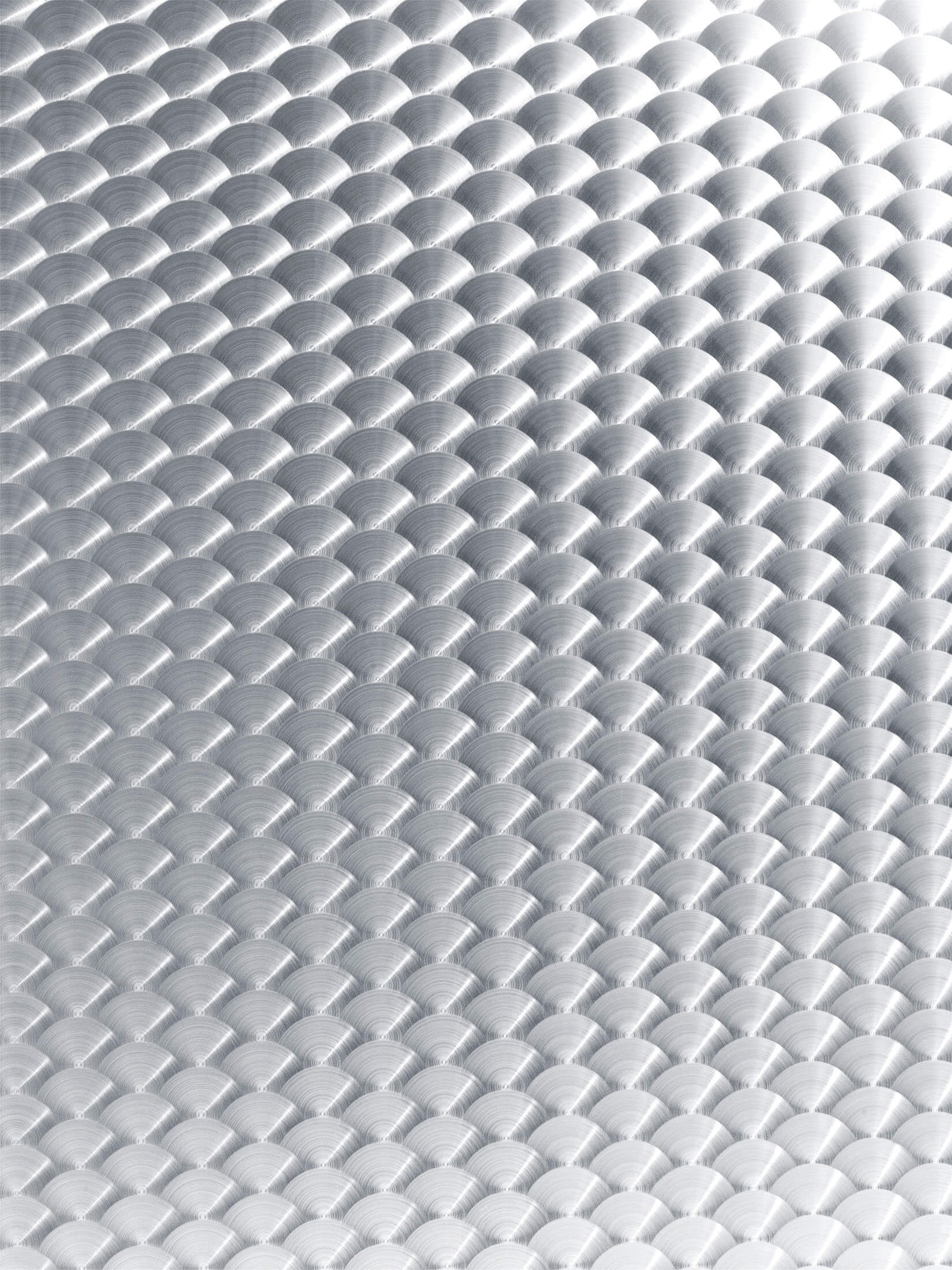

Kreisschliff
Streifenschliff
Farben
Grundbeschichtung
RAL 9002
Grauweiß
Hochwertige Pulverbeschichtung
RAL 9016
Verkehrsweiß
RAL 9010
Reinweiß
RAL 9007
Graualuminium
RAL 9006
Weißaluminium
RAL 9005
Tiefschwarz
RAL 7035
Lichtgrau
RAL 7016
Anthrazitgrau
RAL 3000
Feuerrot
Sonderfarben
Optional liefern wir alle Türen auch in RAL nach Wahl, Metallicfarben oder NCS-Farbtönen.
Bitte beachten:
Dunkle Farben sind in Ausrichtung zur Sonne zu vermeiden. Alle Farbangaben in Anlehnung an die jeweilige RAL-Farbe. Die Abbildungen der Farben und Oberflächen sind aus drucktechnischen Gründen nicht farbverbindlich. Lassen Sie sich von Ihrem Hörmann Vertriebspartner beraten.
Hinweis:
Doppelte Beschichtung von Türblatt und Zarge möglich. Hierdurch wird eine noch höhere Korrosionsklasse bis „C4-h“ erreicht. Anwendung beispielsweise in Industrie- oder Küstenatmosphären mit mäßiger Salzbelastung.
Zargenausführungen aus Stahl und Edelstahl
Das große Programm für individuelle Einbausituationen
Unser Zargensystem garantiert einen stabilen Wandanschluss für eine optimale und dauerhafte Türfunktion.
Die Vorteile auf einen Blick
- Blechstärke 1,5 mm bzw. 2,0 mm bei Blockzargen (62 / 55 mm und 62 / 75 mm)
- optional mit Bodeneinstand 30 mm
- Hörmann Dichtungsnut (außer bei Blockzargen 62 / 55 mm und 62 / 75 mm)
- serienmäßig verzinkt mit Grundbeschichtung in Grauweiß RAL 9002
- optional in 8 Vorzugsfarben, in RAL nach Wahl, in NCS-Sonderfarben oder in Edelstahl
- schnelle und einfache Dübelmontage durch Befestigungslaschen inklusive Stahl-Futterstücken

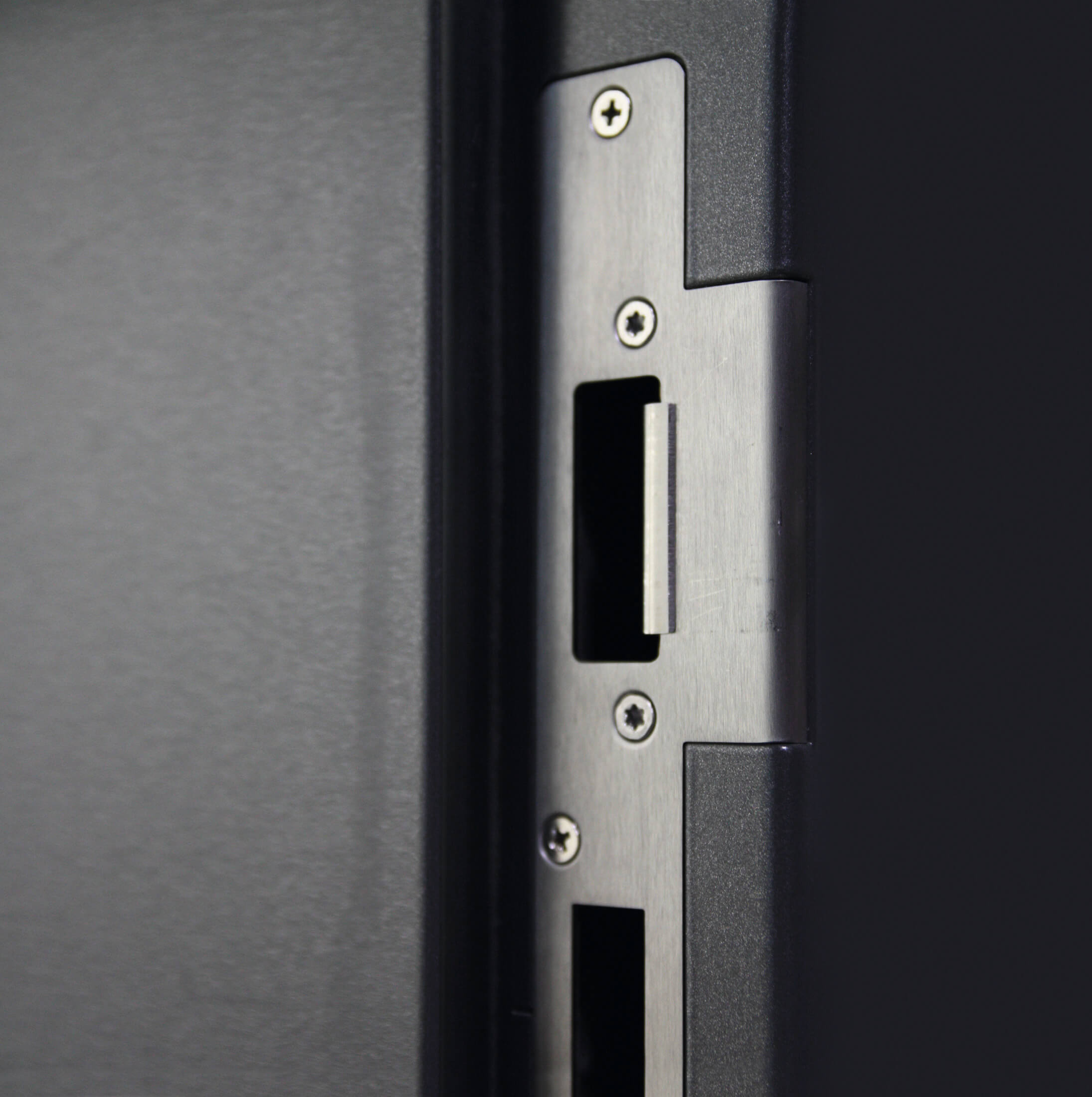

Flächenbündiges Edelstahl- Schließblech mit Fallenjustierung und Kantenschutz
Flächenbündiges Edelstahl- Schließblech mit Fallenjustierung und Kantenschutz
Stahl- und Edelstahltüren sind optional mit einem flächenbündigen Schließblech aus Edelstahl inkl. Fallenjustierung und Kantenschutz ausgestattet. Durch die Fallenjustierung kann die Schlossfalle optimal eingestellt werden. Der Kantenschutz schützt zudem die hochwertige Pulverbeschichtung wirkungsvoll. Türen, die für einen E-Öffner vorgerichtet sind, verfügen über ein Leerrohr in der Zarge, womit der E-Öffner angeschlossen werden kann.

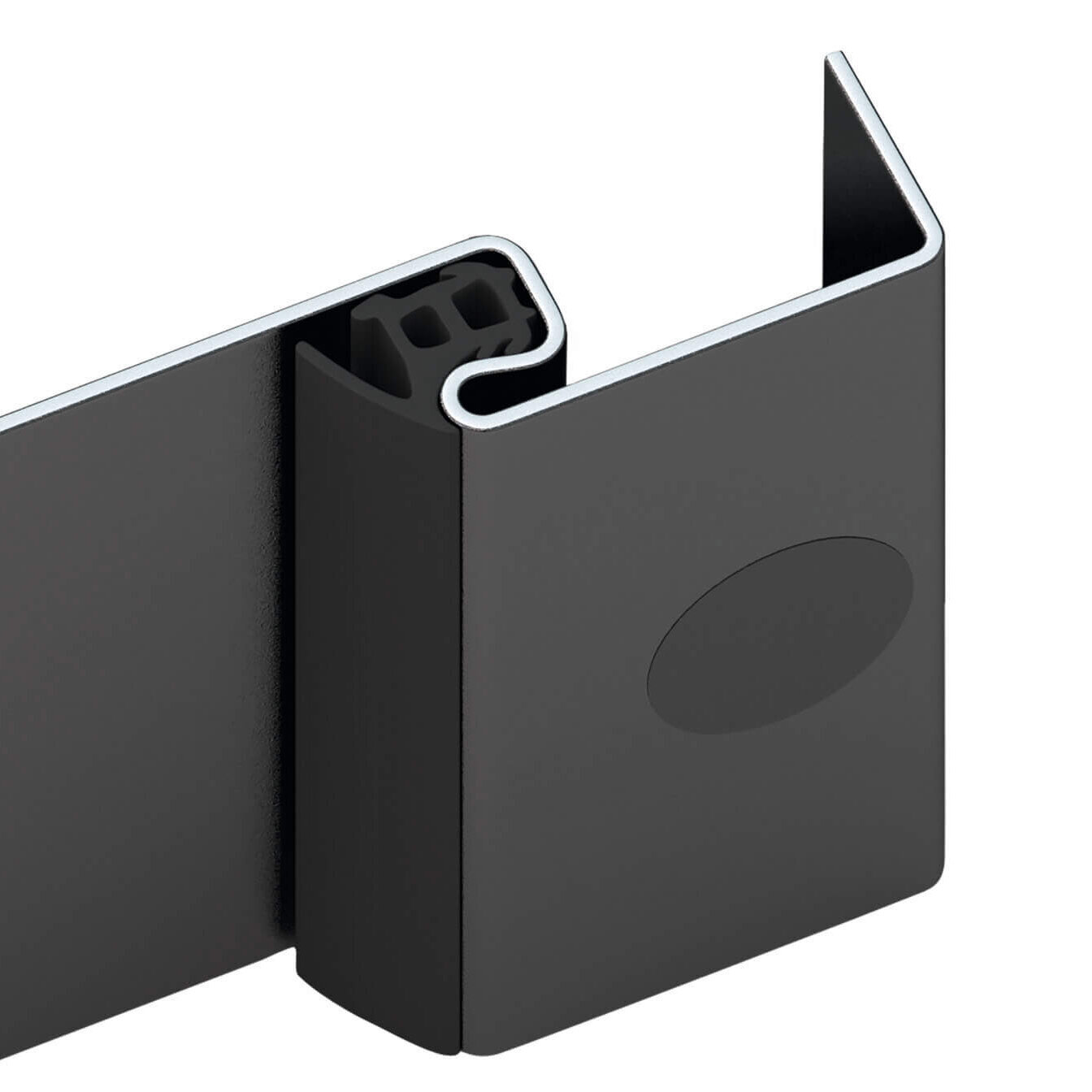

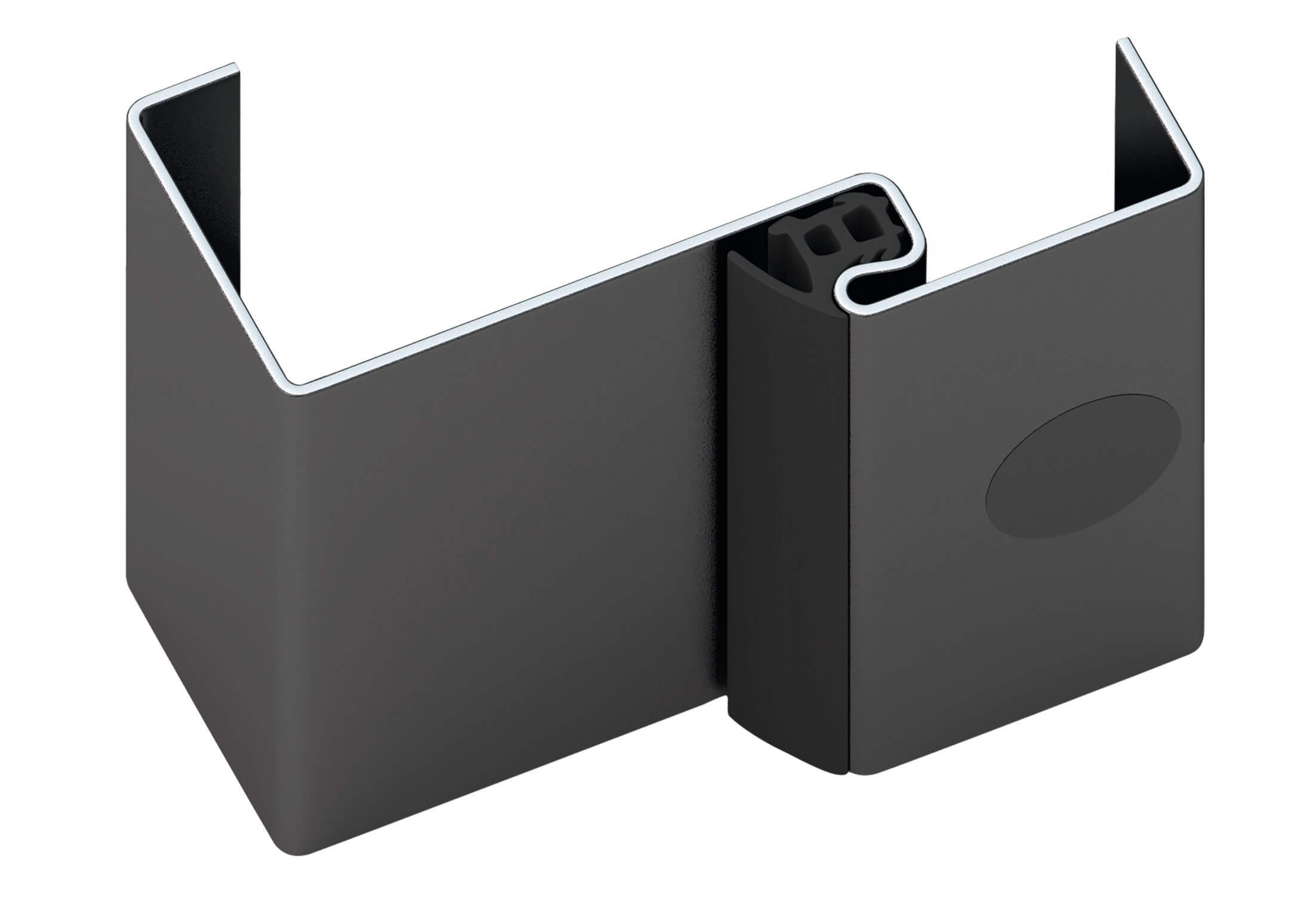

Dichtungsnut
Die Stahl- und Edelstahlzargen sind serienmäßig mit selbsthemmenden Dichtungen in der Zarge ausgestattet. Durch die spezielle Dichtungsnut ist kein Verkleben der Dichtungen notwendig. Das erleichtert eine spätere bauseitige Lackierung oder Wartung (außer bei Blockzargen 62 / 55 mm und 62 / 75 mm).

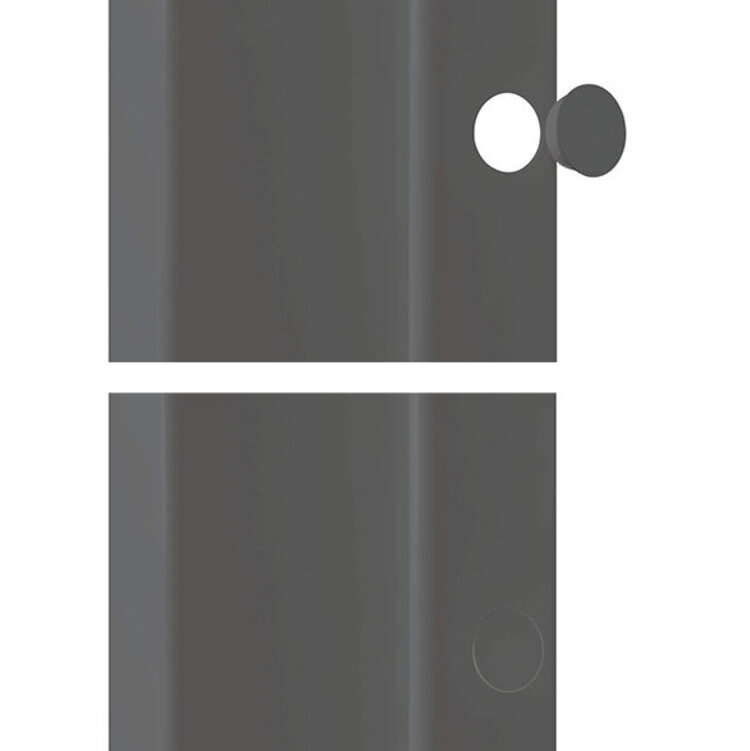

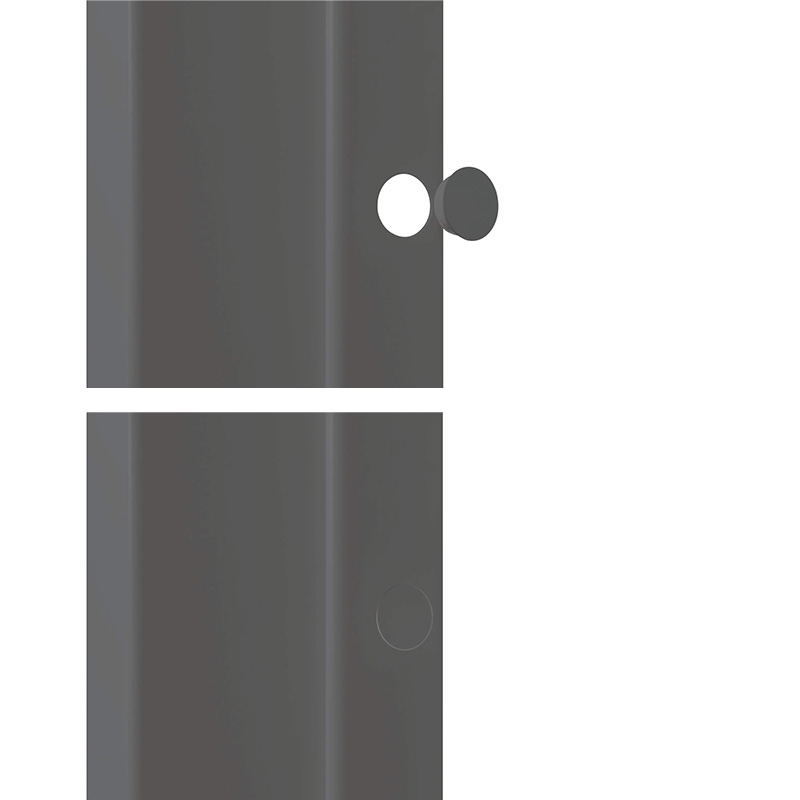

Flächenebene Abdeckkappen
Bei allen Zargen sorgen flächenebene Abdeckkappen für eine schöne Optik der Zarge. Bei Zargen mit Grundbeschichtung und Zargen mit hochwertiger Pulverbeschichtung in Vorzugsfarben erhalten Sie die Abdeckkappen in der entsprechenden Zargenfarbe. Bei
Zargen in RAL nach Wahl werden die Kappen in Schwarz und bei Edelstahlzargen in Edelstahlfarben geliefert.

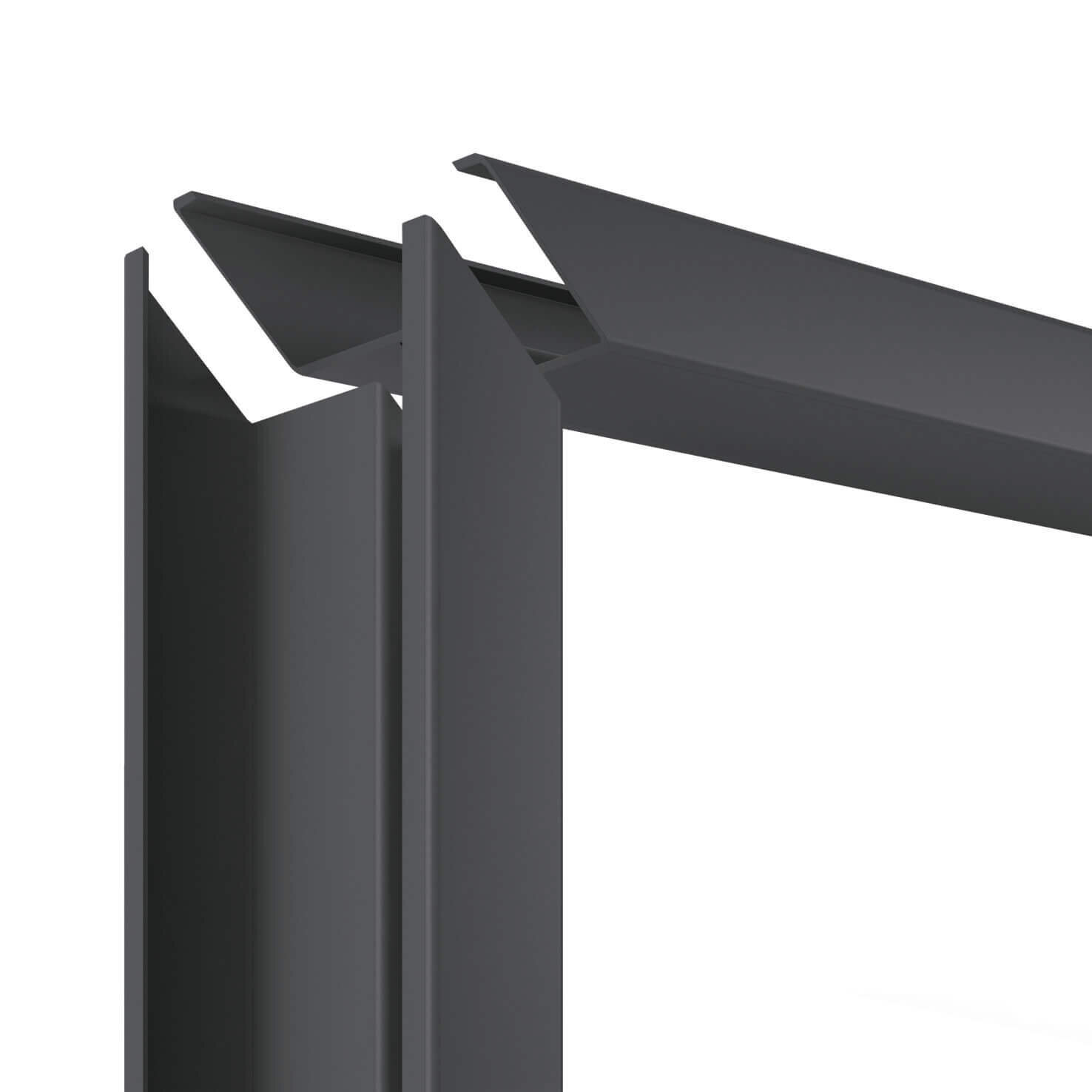

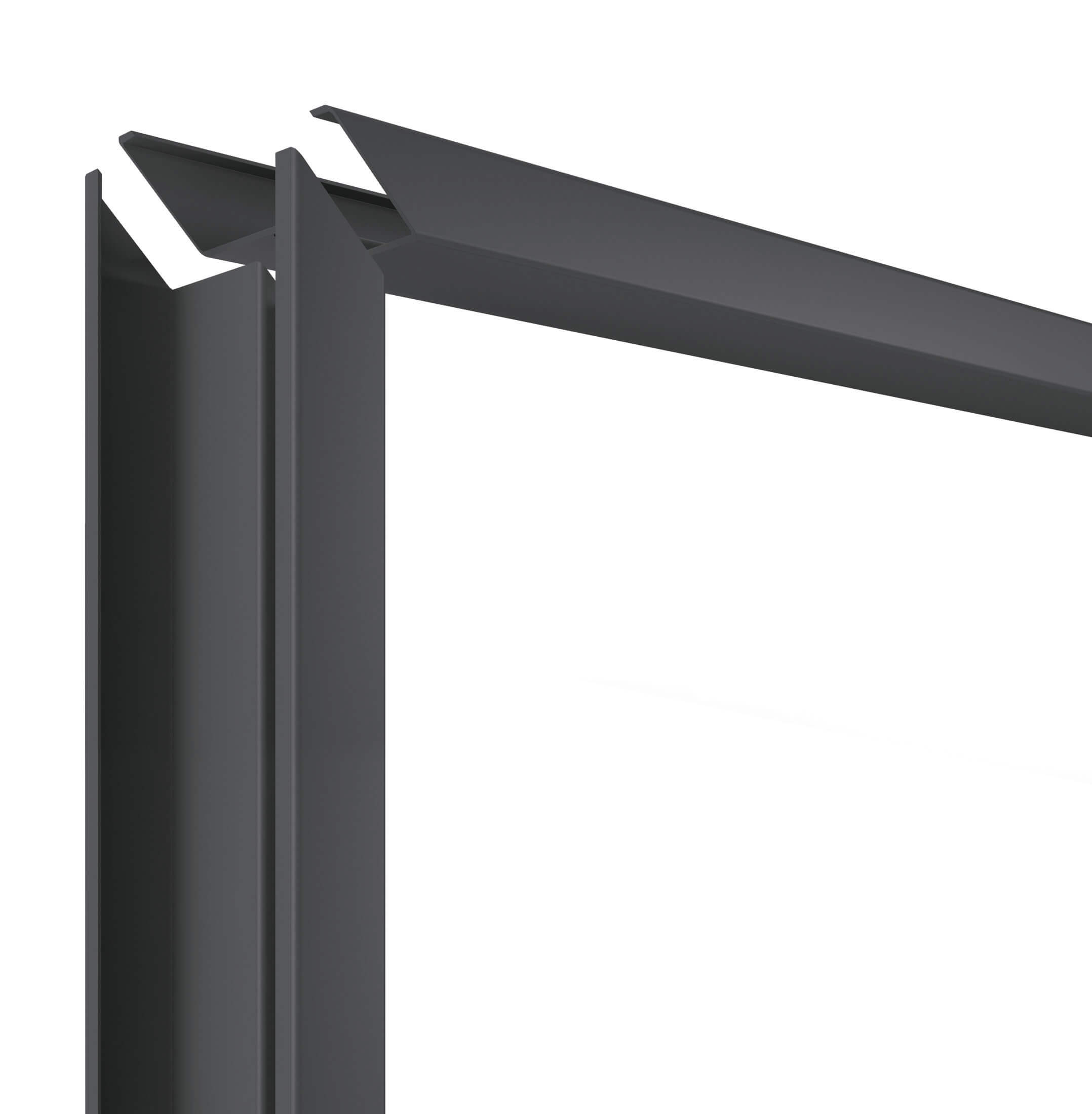

3-teilige Zargen
In der Gehrung geteilt und montagefreundlich verpackt, zur einfachen Steckschraubmontage für Massiv- und Trockenbauwände
- Standard bei 1- und 2-flg. Stahltüren
- Nicht lieferbar für Feuerschutz-Edelstahltüren und Sicherheitstüren
- Werkseitige Verschraubung der 3-teiligen Zarge optional möglich

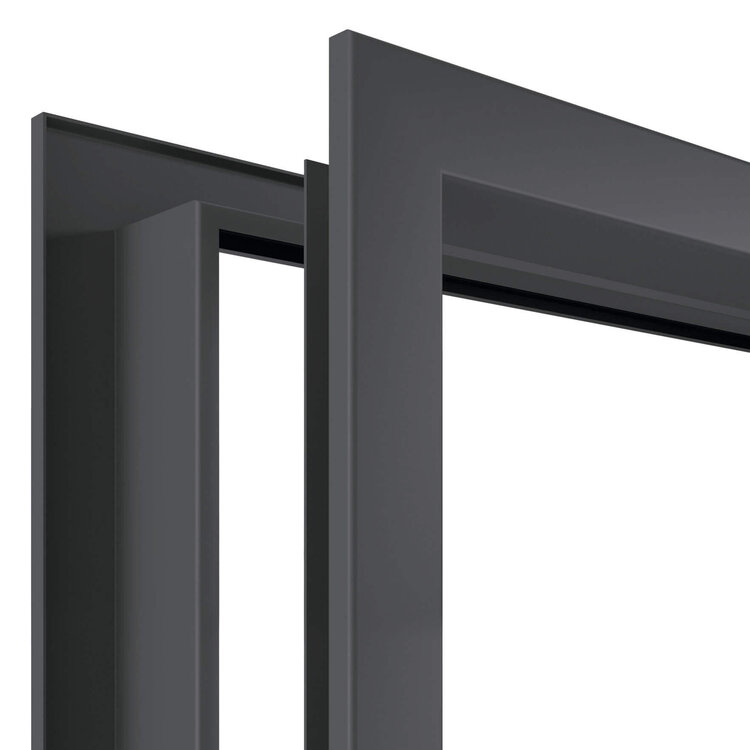

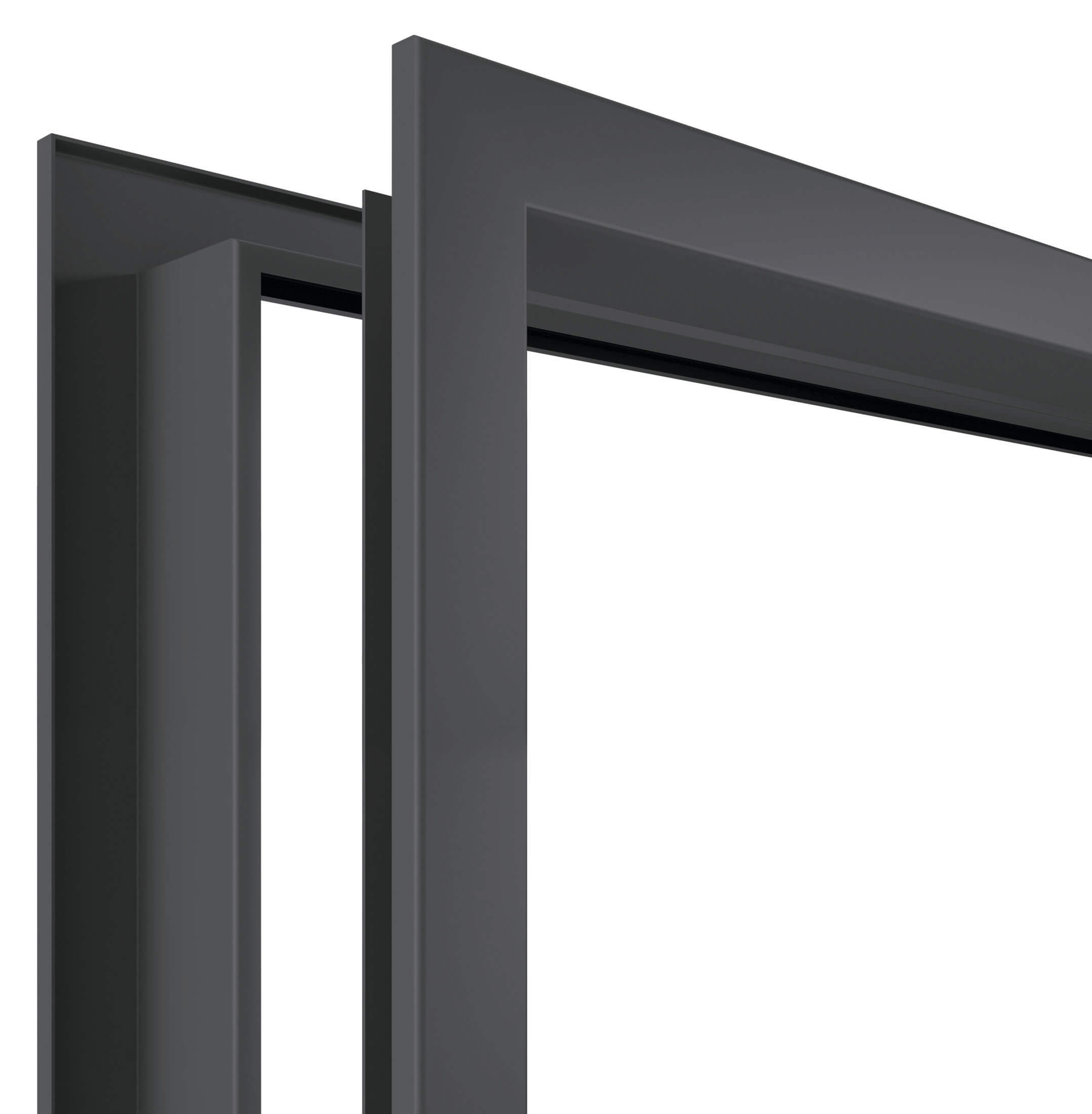

2-schalige Zargen
in der Dichtungsnut unsichtbar geteilt ür die Renovierung und den nachträglichen Einbau
- optional für 1- und 2-flg. Stahltüren (3-teilig)
- optional für 1- und 2-flg. Edelstahltüren (in der Gehrung verschweißt)

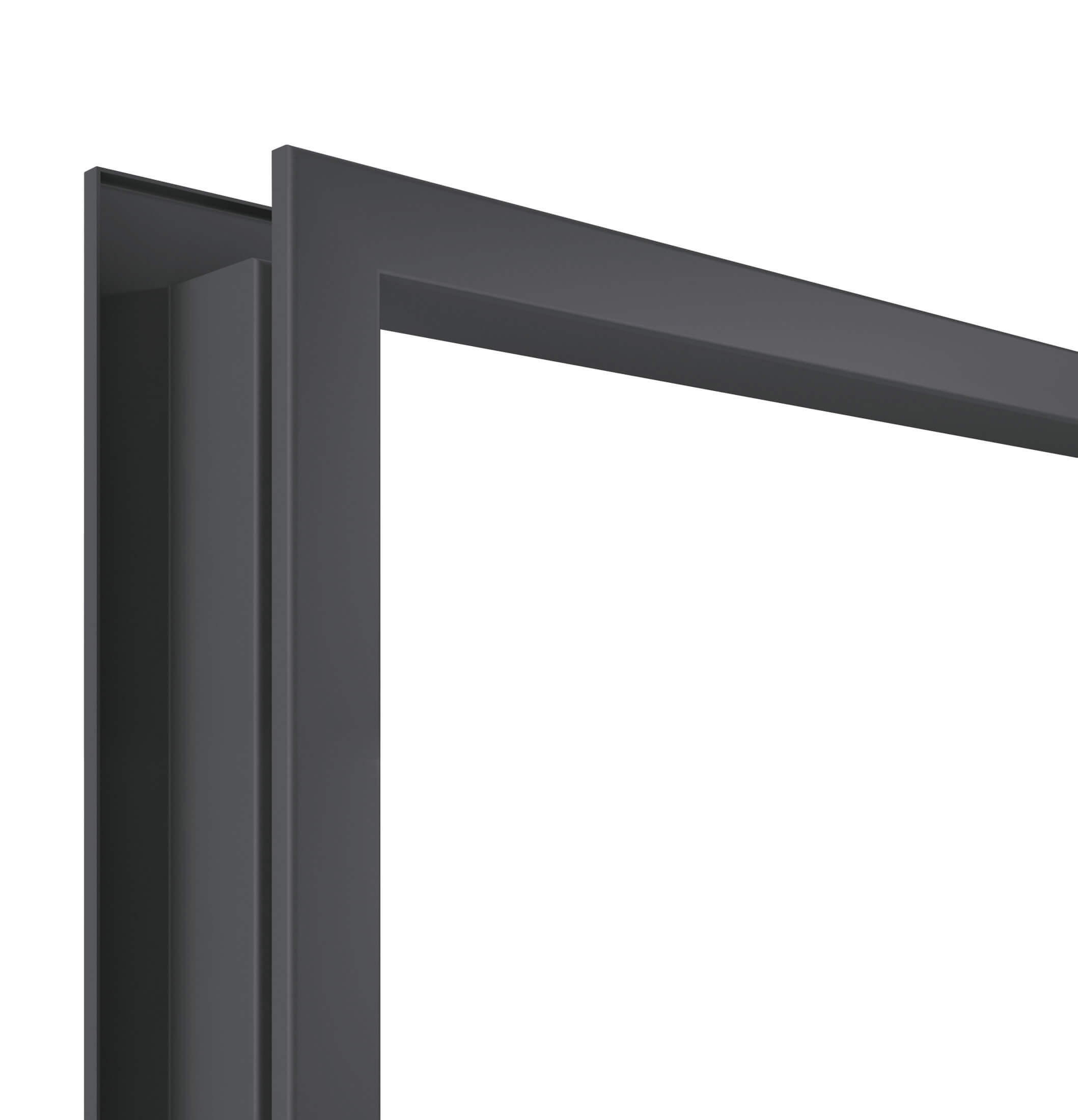

1-teilige Zargen
In der Gehrung verschweißt und geschliffen für Massivwände, Trockenbauwände und den wandbegleitenden Einbau
- Standard bei 1- und 2-flg. Feuerschutz-Edelstahltüren
- Optional für 1- und 2-flg. Stahltüren
- Lieferbar bis 2400 mm Türbreite
Unsere Zargenvarianten
- Eckzarge 40 Standard
- Eckzarge 20 Individuell
- Blockzarge 62 / 55 oder 62 / 75
- Blockzarge 85 / 55 oder 85 / 75
- Blockzarge 95 / 55 oder 95 / 75
- Blockzarge 105 / 100
- Umfassungszarge
- Umfassungszarge, 2-schalig
- Doppelfalzzarge für flächenbündige Türansicht bei RC2-, RC3-
- Sicherheitstüren
- Paneelwandzarge für den Hallenbau
- Sonderzargen mit angekanteter Schattennut für individuelle Ansicht
- Vorsatzzarge bis El230

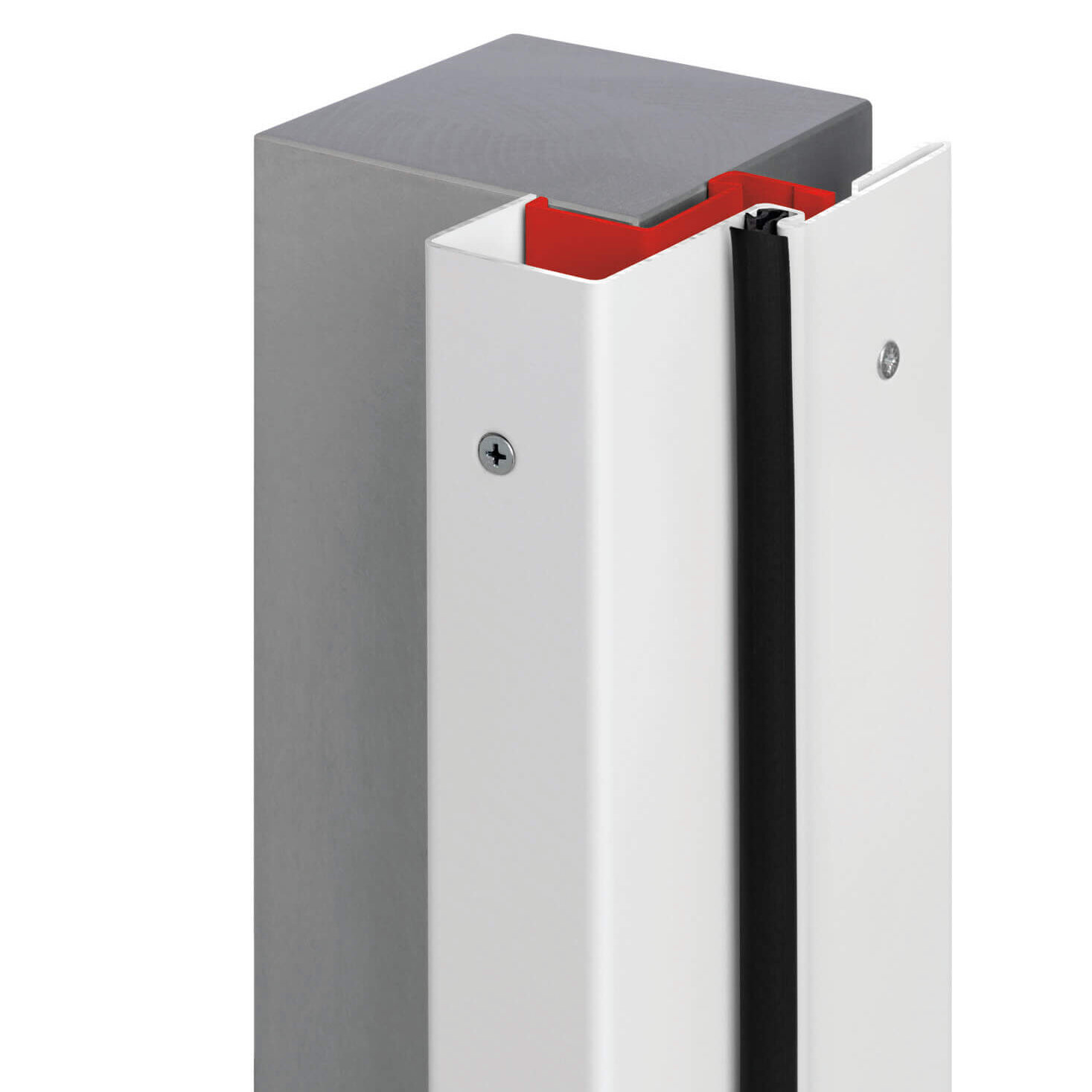

Montage leicht gemacht mit DryTec-Zargen
Die hochwertigen DryTec-Zargen empfehlen sich besonders bei Feuerschutztüren mit hochwertiger Pulverbeschichtung oder Edelstahl sowie bei der Montage in Sichtmauerwerk. Werkseitig sind die DryTec-Zargen mit Mineralwolle hinterfüllt und können somit schnell und sauber ohne Vermörtelung eingebaut werden.
Saubere Oberflächen ohne Verschmutzungen oder Beschädigung sind dadurch gewährleistet und ein aufwendiges nachträgliches Lackieren ist nicht erforderlich. Die Fuge zwischen Mauerwerk und Zarge wird mit Acryl versiegelt. Bei größeren Fugen (5 – 20 mm) muss lediglich der Zwischenraum zusätzlich mit handelsüblicher feuerbeständiger Mineralwolle hinterfüllt werden.
Blockzargen
Blockzargen

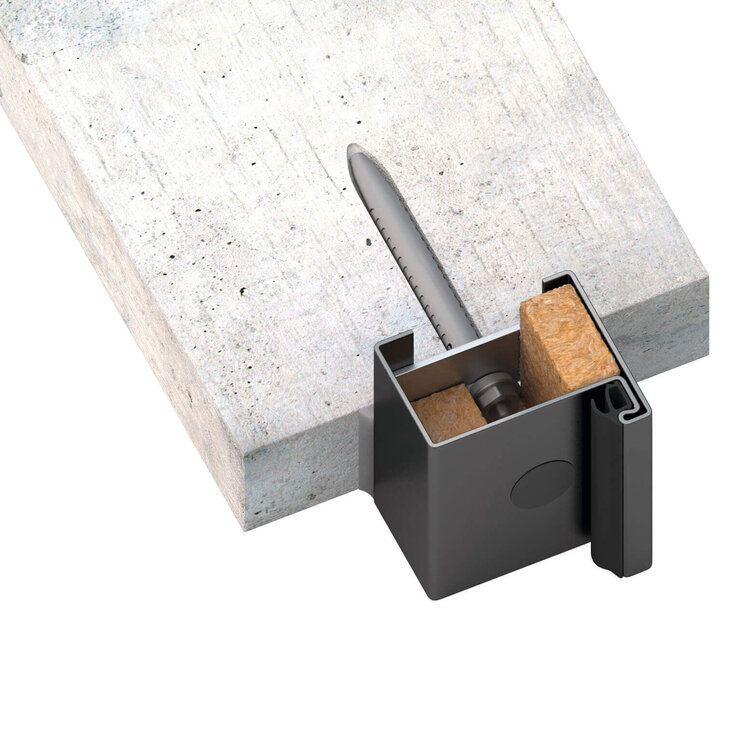

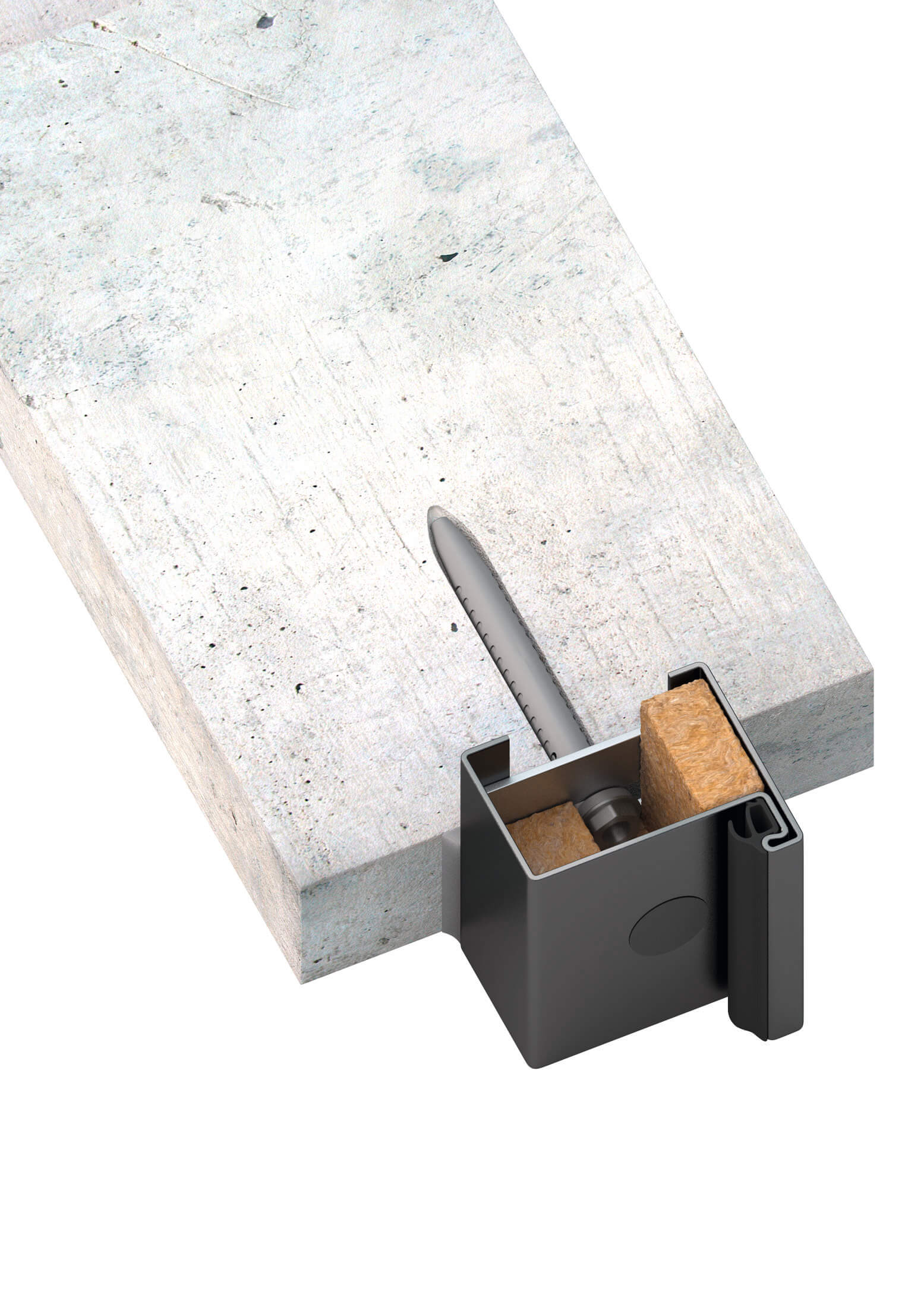

Blockzarge 62 / 55
- beidseitige Flächenbündigkeit bei stumpfen Türen (STS)
- flächenbündige Wandmontage durch optionales, patentiertes
- Befestigungsmaterial
Blockzarge 62 / 75
- 60 mm breiter Spiegel (für 90°-Öffnungen im Flurbereich)
- beidseitige Flächenbündigkeit bei stumpfen Türen (STS)
- flächenbündige Wandmontage durch optionales, patentiertes Befestigungsmaterial
Blockzarge 85 / 95
- Ausführung mit Spiegelbreite 55 mm oder 75 mm
- einseitige Flächenbündigkeit bei stumpfen Türen (STS)
- flächenbündige Wandmontage durch optionales, patentiertes
- Befestigungsmaterial

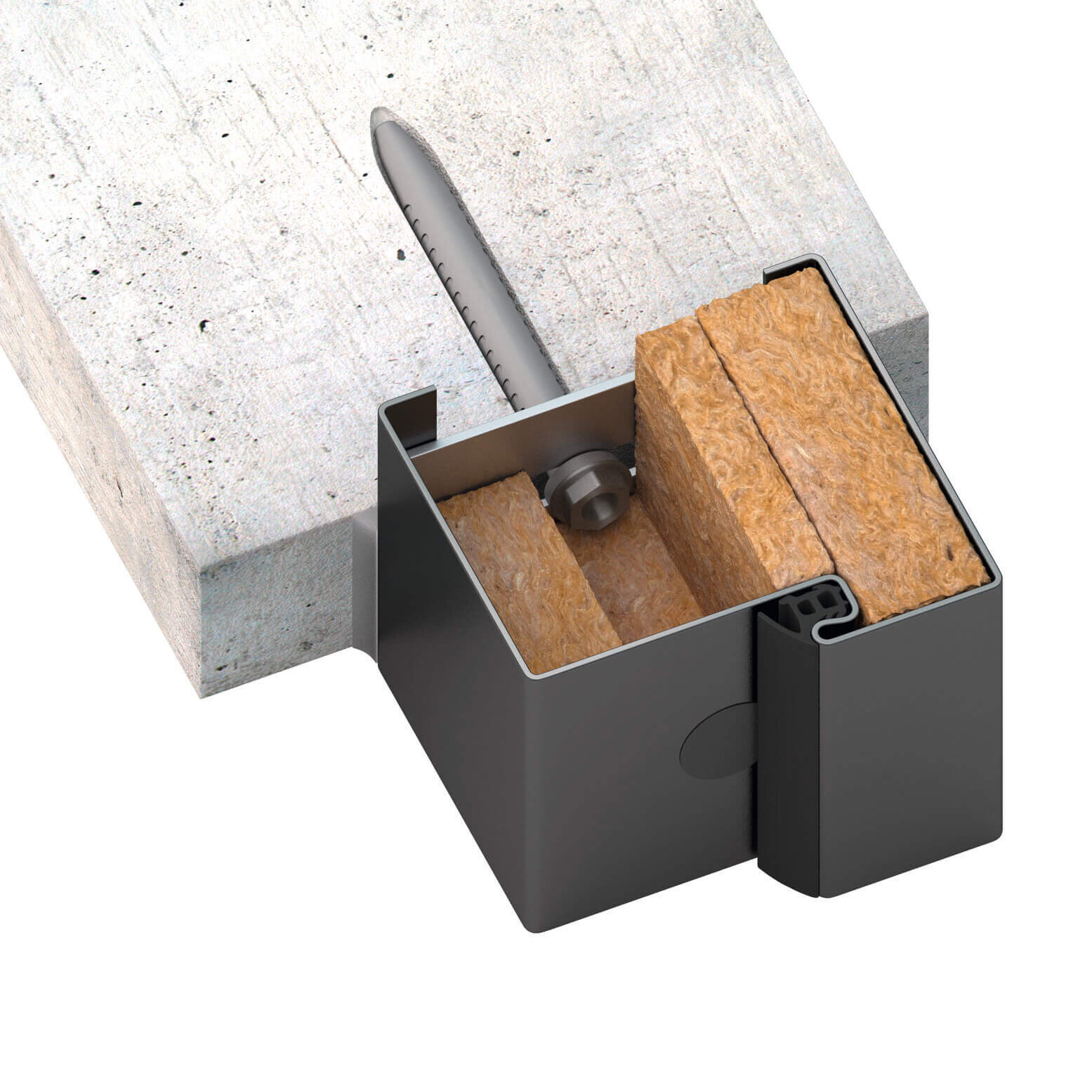

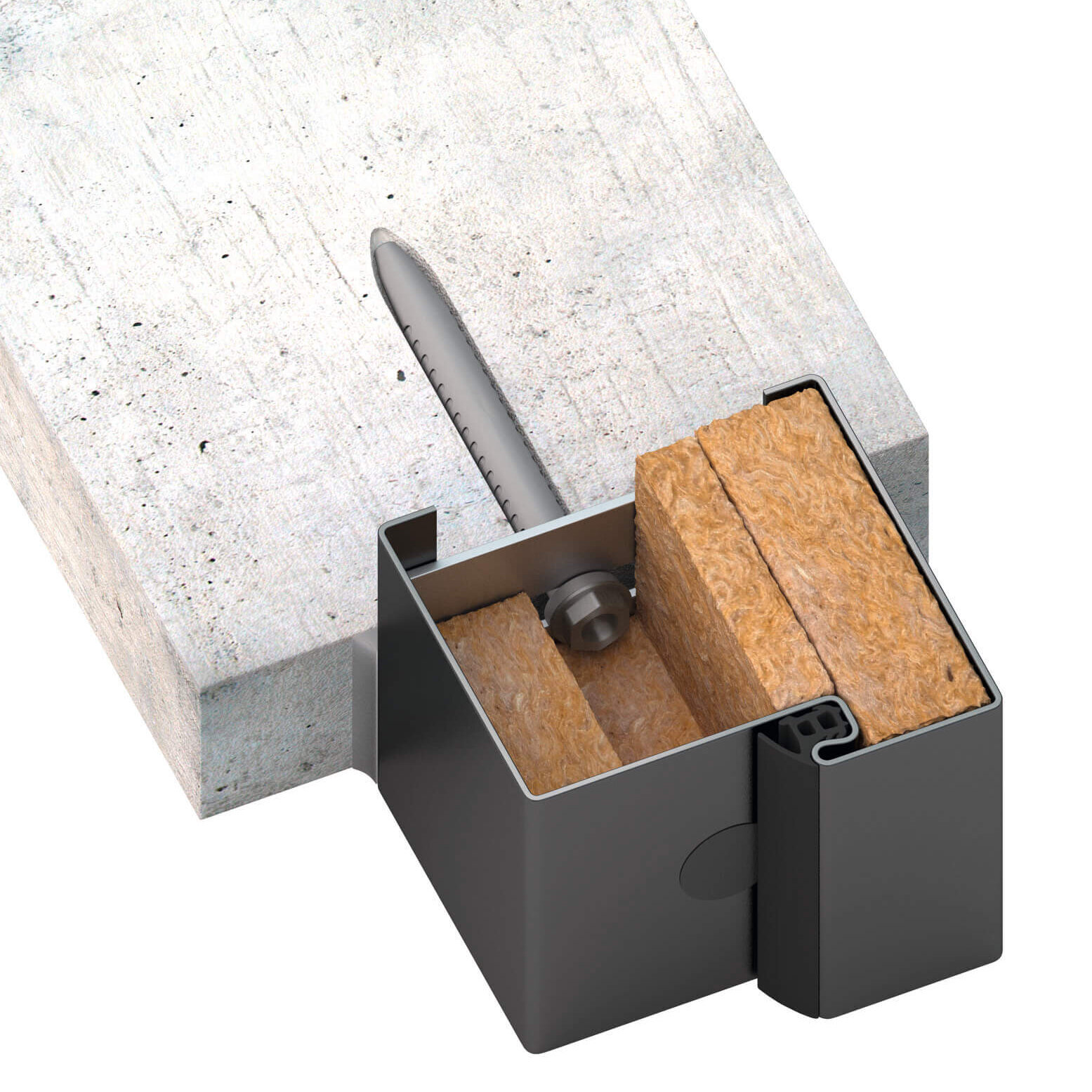

Blockzarge 105 / 100
- 85 mm breiter Spiegel (für
90°-Öffnungen im Flurbereich) - für Türen mit Antriebsausstattung
- einseitige Flächenbündigkeit bei stumpfen Türen (STS)
- flächenbündige Wandmontage durch optionales, patentiertes Befestigungsmaterial
Eckzargen

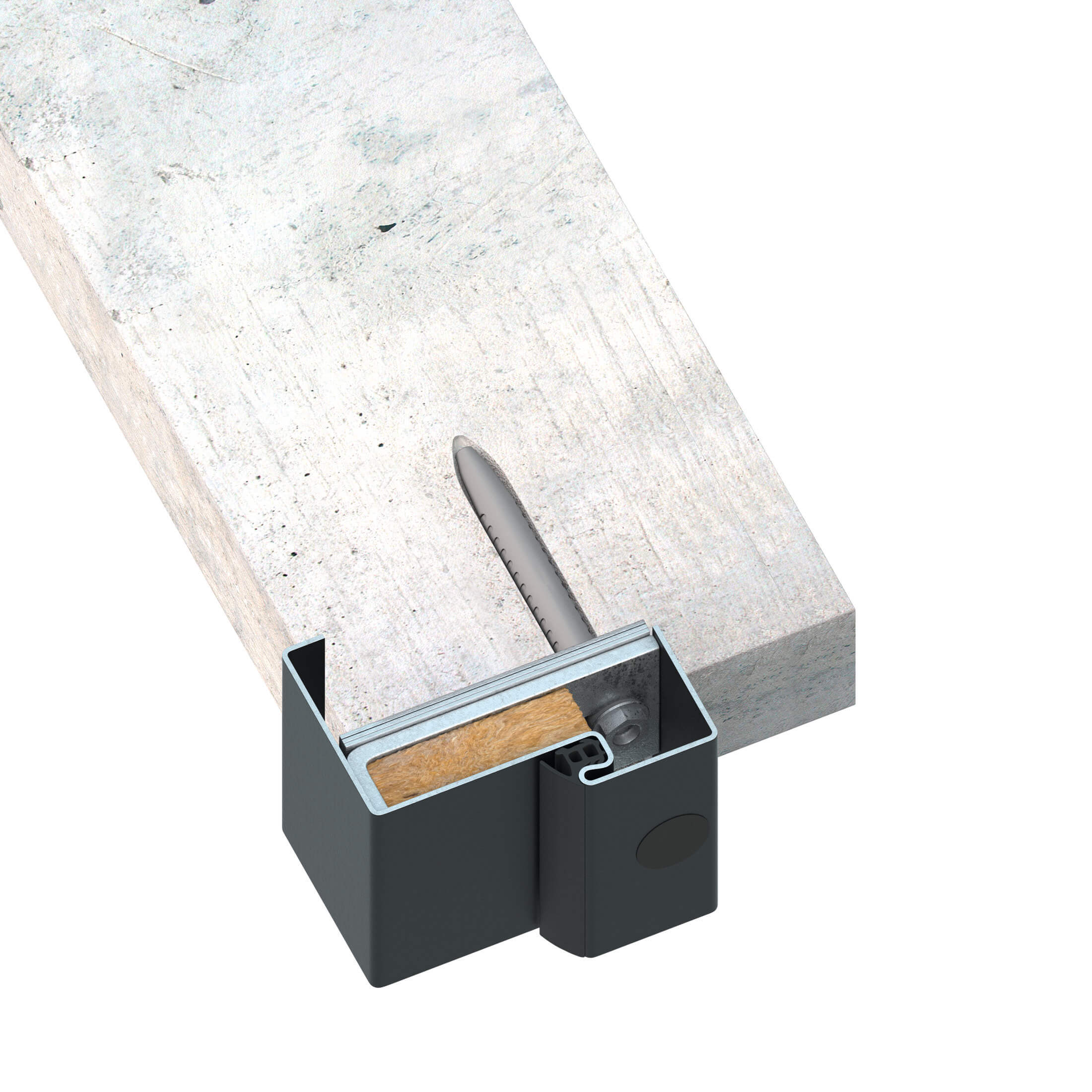

Eckzarge 40 Standard
- keine Stemmarbeiten für die Zargenbauteile notwendig
- schneller und sauberer Einbau
- Spiegelbreiten 60 mm Bandseite bzw. 40 mm Bandgegenseite
Eckzarge 20 Individuell
- erhöhte lichte Durchgangsbreite
- minimale Spiegelbreiten 40 mm
- Bandseite bzw. 20 mm
- Bandgegenseite
- weitere flexible Spiegelbreiten möglich
Eckzarge mit Ergänzungszarge
- Verstellbereich mittels Gegenzarge +– 20 mm
- Profilbreiten bis 295 mm
- Konstruktionsbasis Eckzarge 40
Weitere Zargen

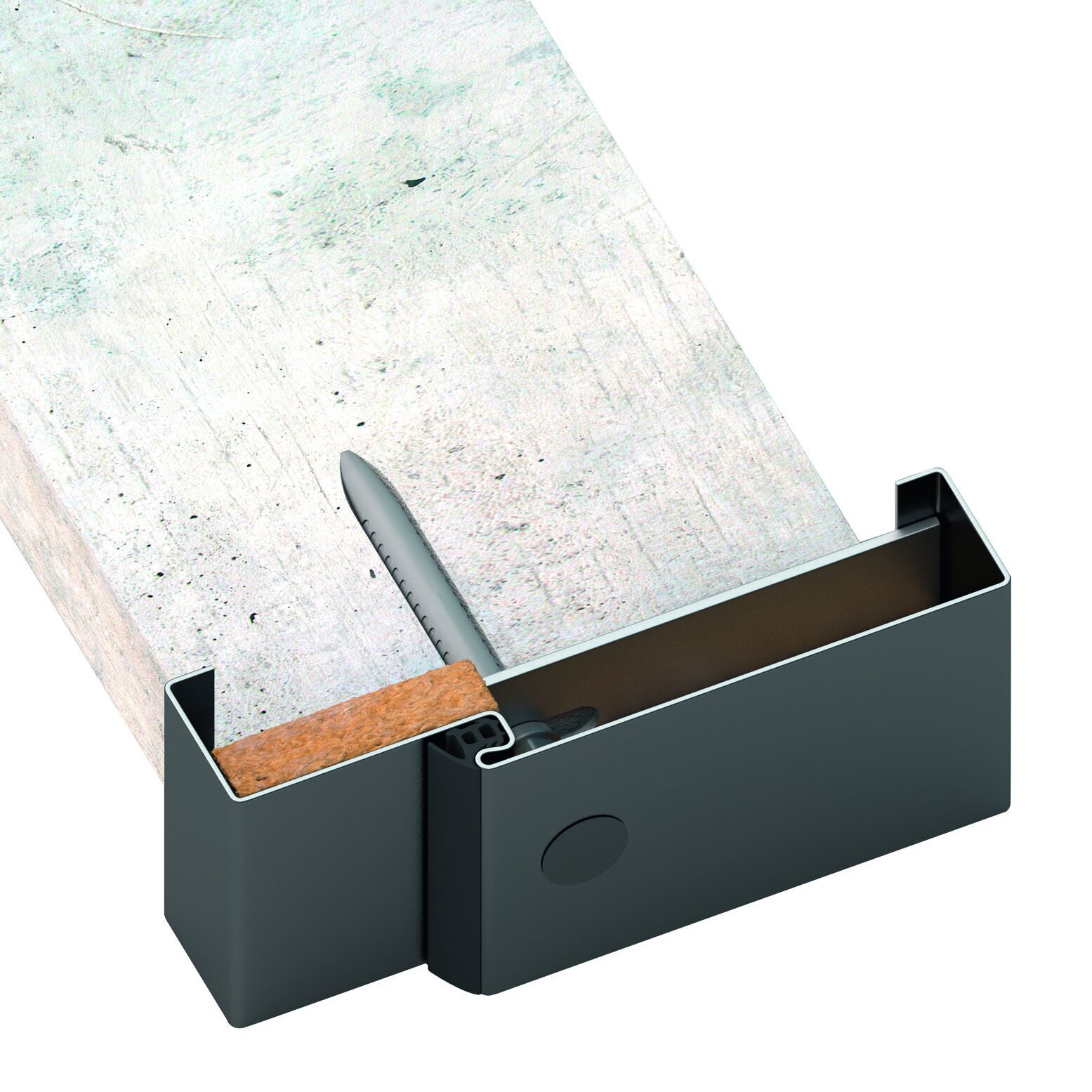

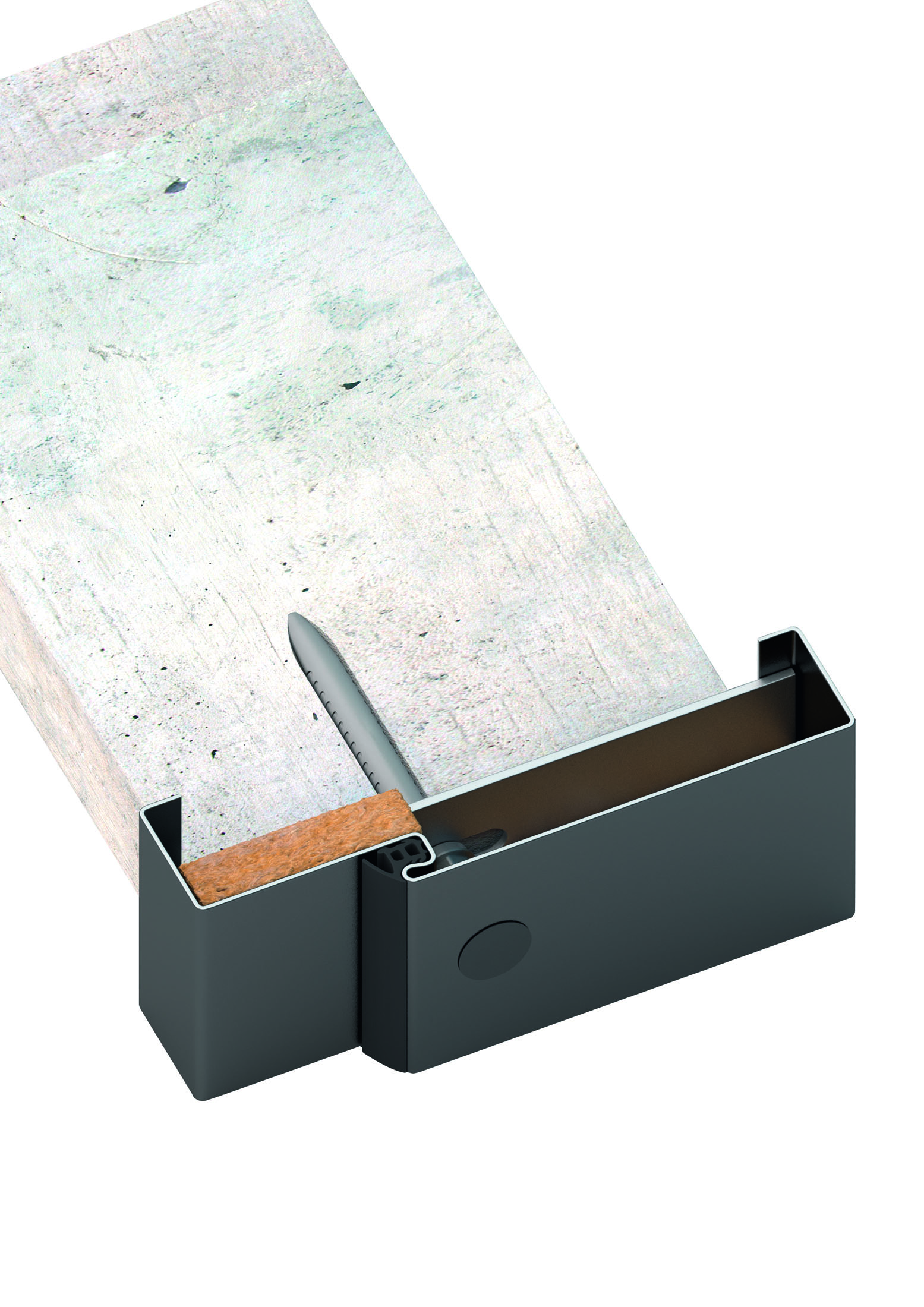

Umfassungszarge 40
- Profilbreiten bis 400 mm
- Sonderzargen mit Schattennut für individuelle Ansicht
2-schalige Umfassungszarge 60
- Profilbreiten bis 400 mm
- in der Gehrung verschweißt
- in der Dichtungsnut unsichtbar geteilt
- für die Renovierung und den nachträglichen Einbau

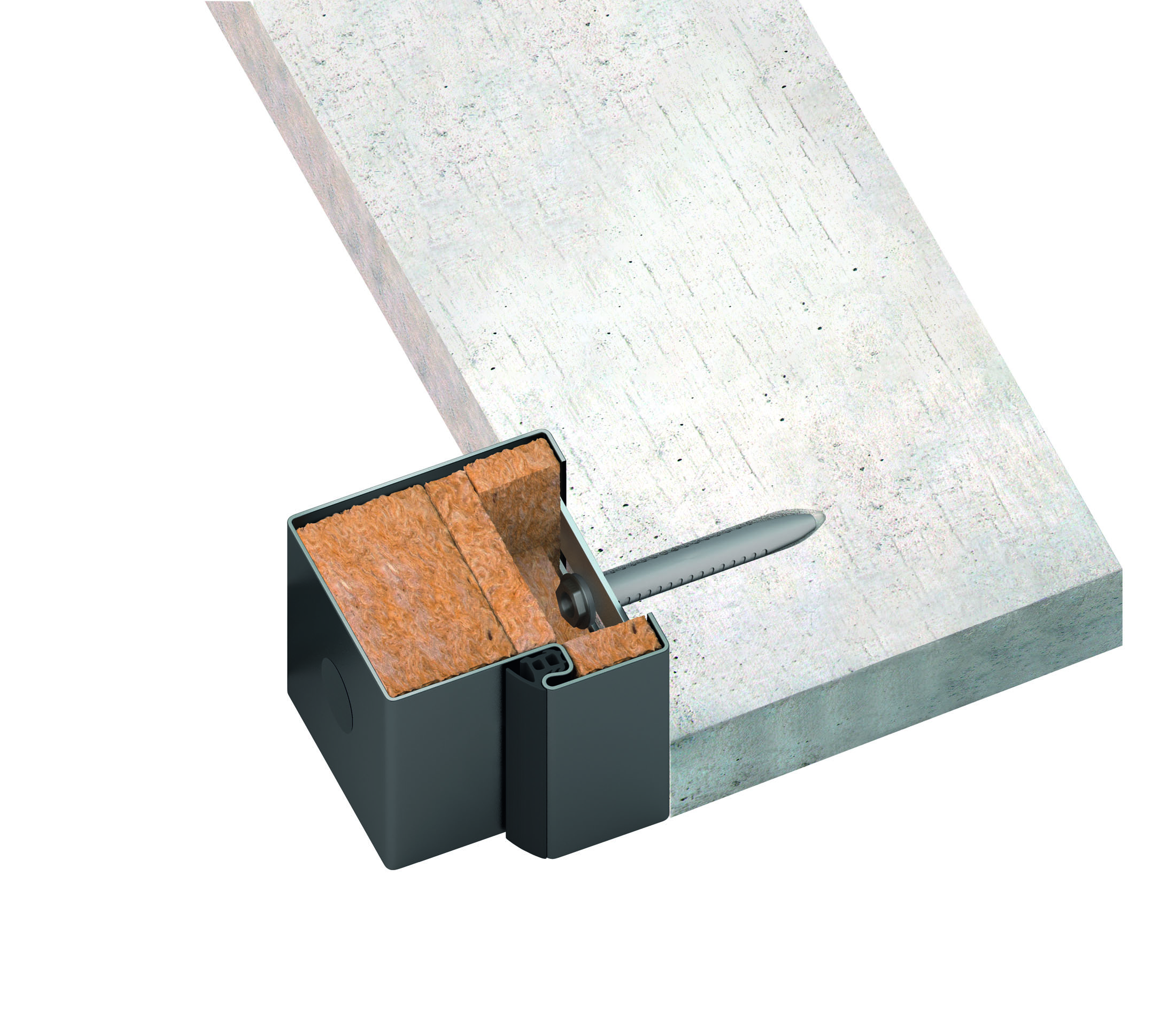

Vorsatzzarge
- maximale lichte Durchgangsbreite
- Spiegelbreite 80 mm
- für MZ- und EI230-Türen

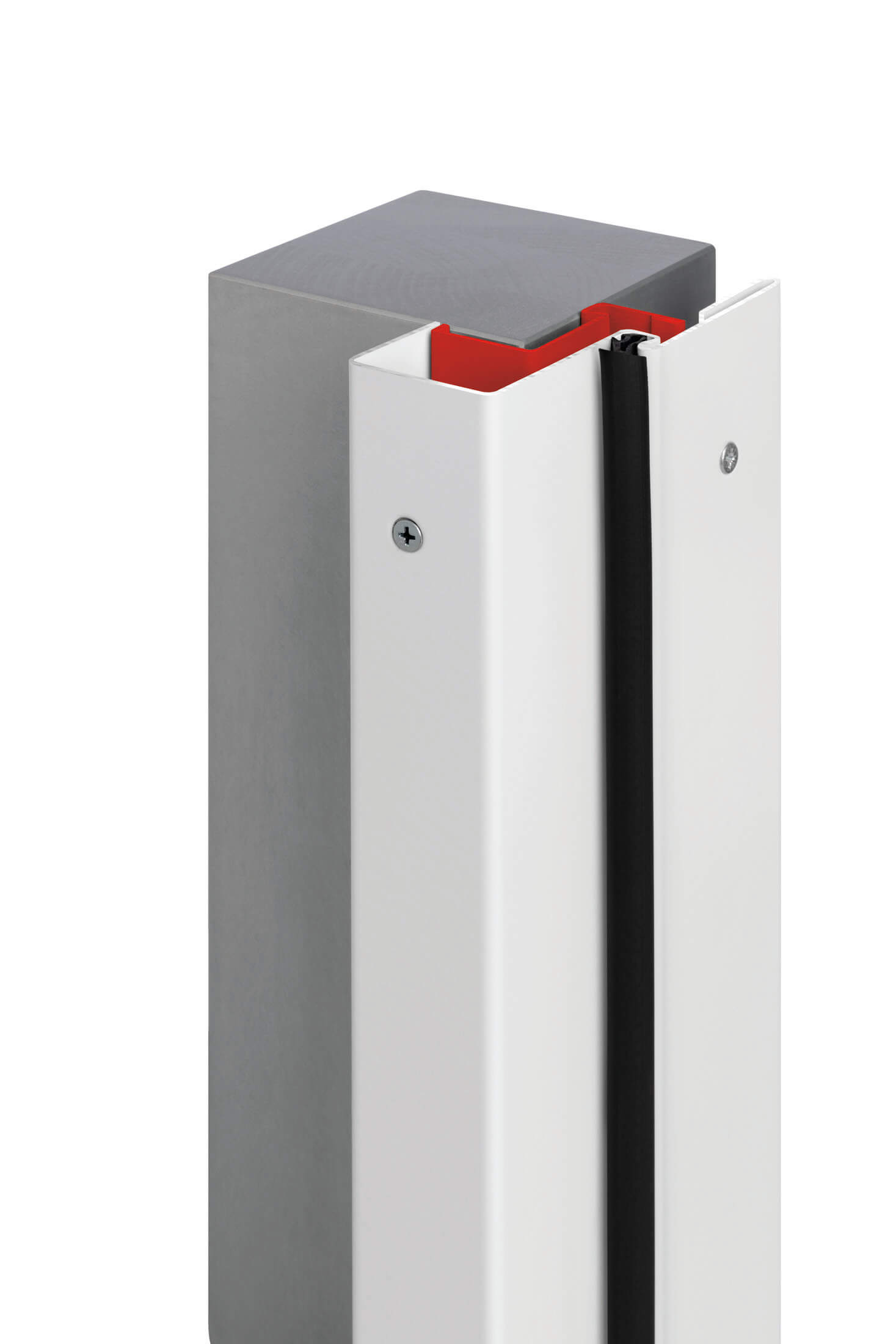

Sanierungszarge STU 30-1
- für die Montage über der bestehenden Zarge (Rot) von Feuerschutztüren H8-5 und H8-1
- hochwertige Pulverbeschichtung in Verkehrsweiß RAL 9016 oder optional in RAL nach Wahl
- optionale Türausstattung mit RC2-Sicherheitspaket sowie absenkbarer Bodenabdichtung
Verglasungen
Verglasungsvarianten in Stahl und Edelstahl

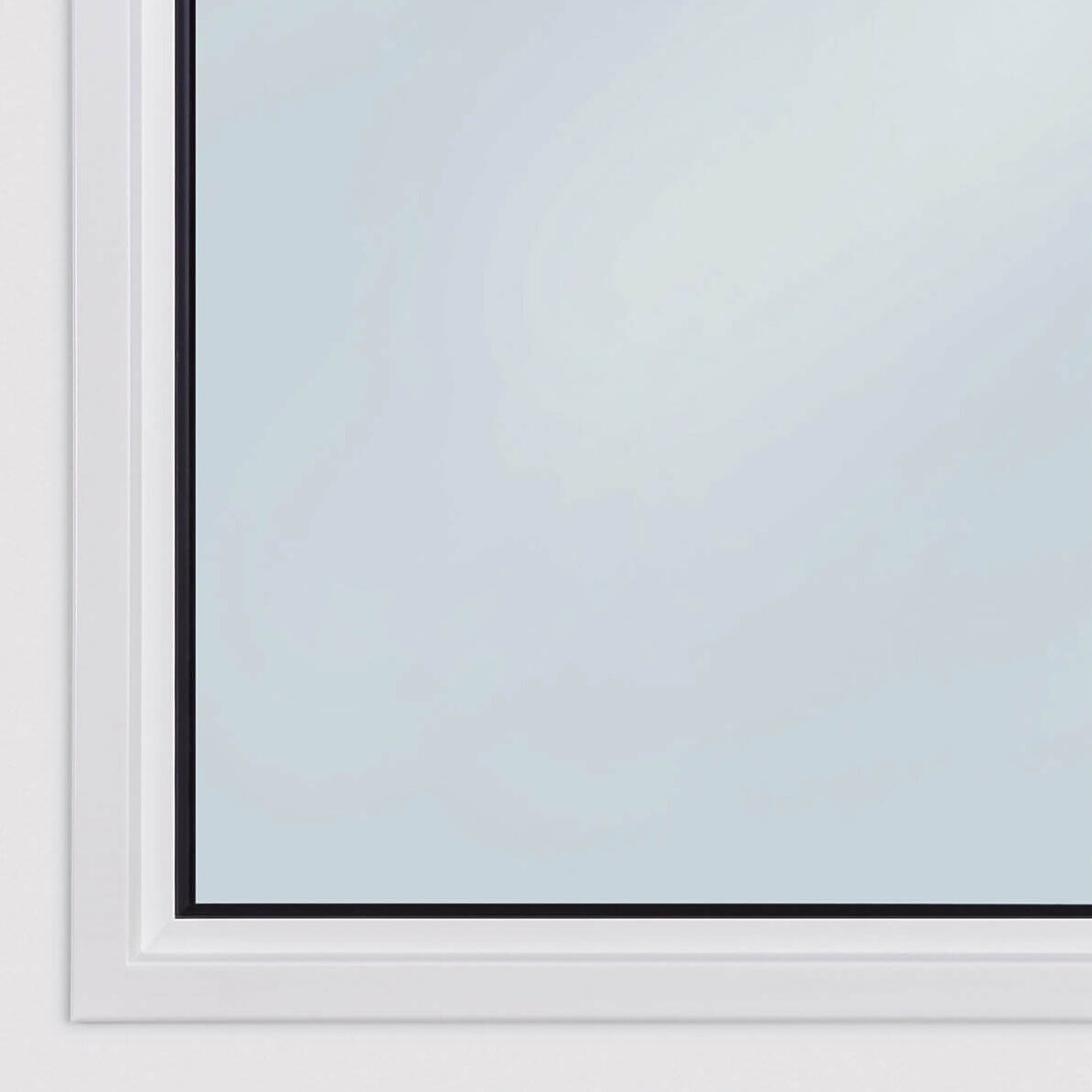

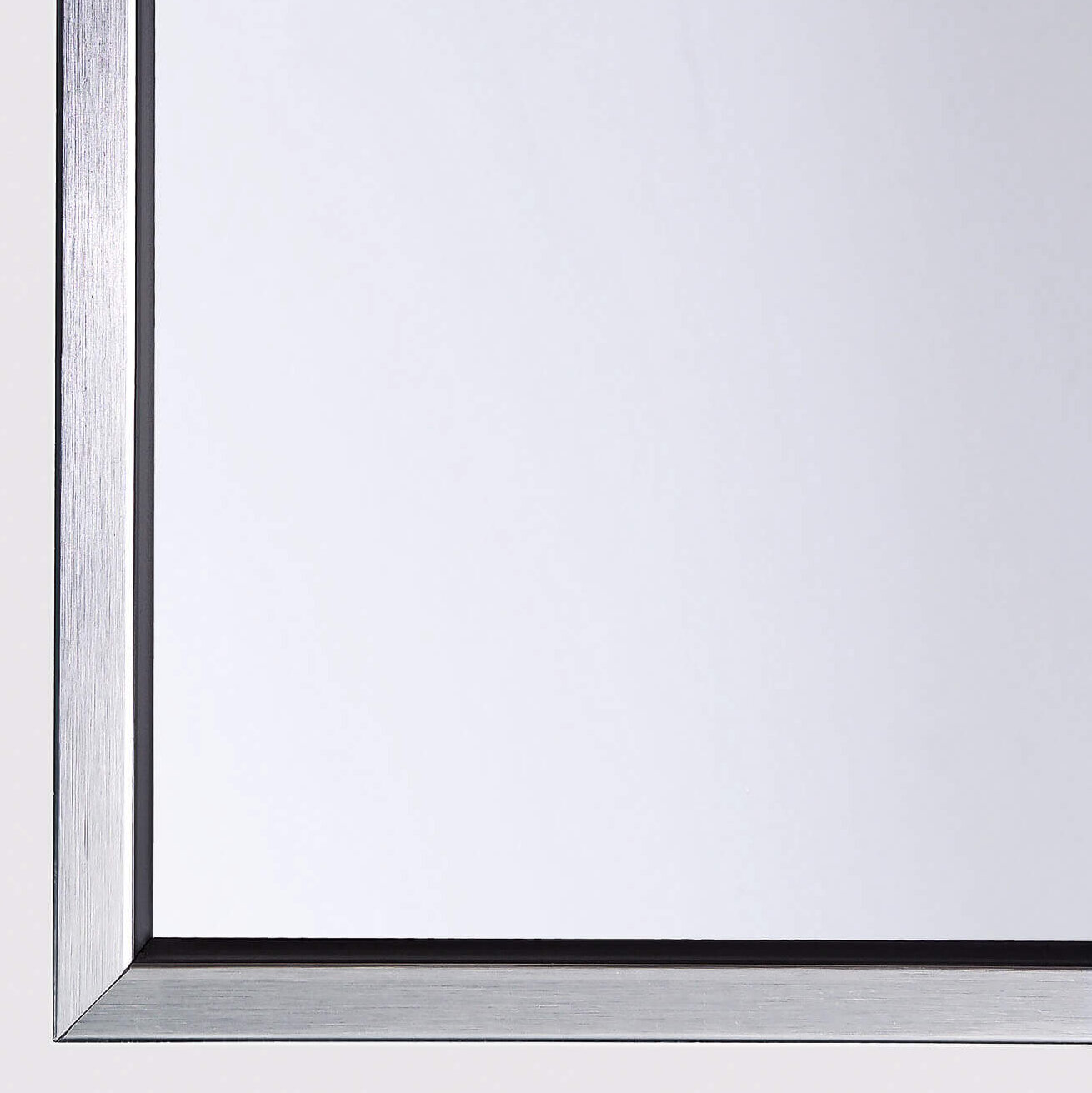

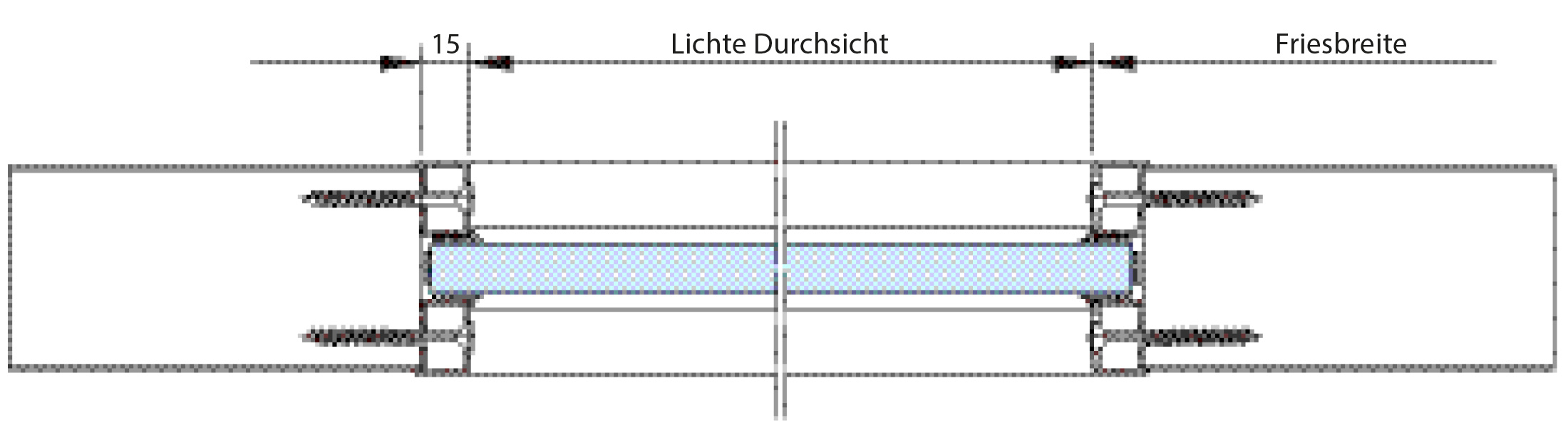

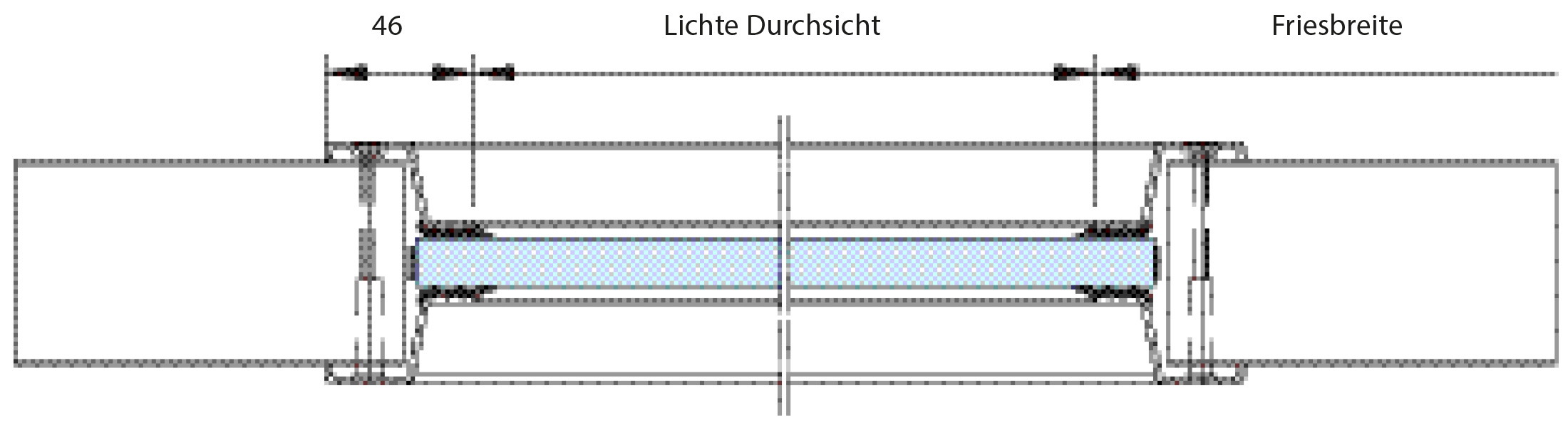

Verglasungsrahmen aus Stahl und Edelstahl

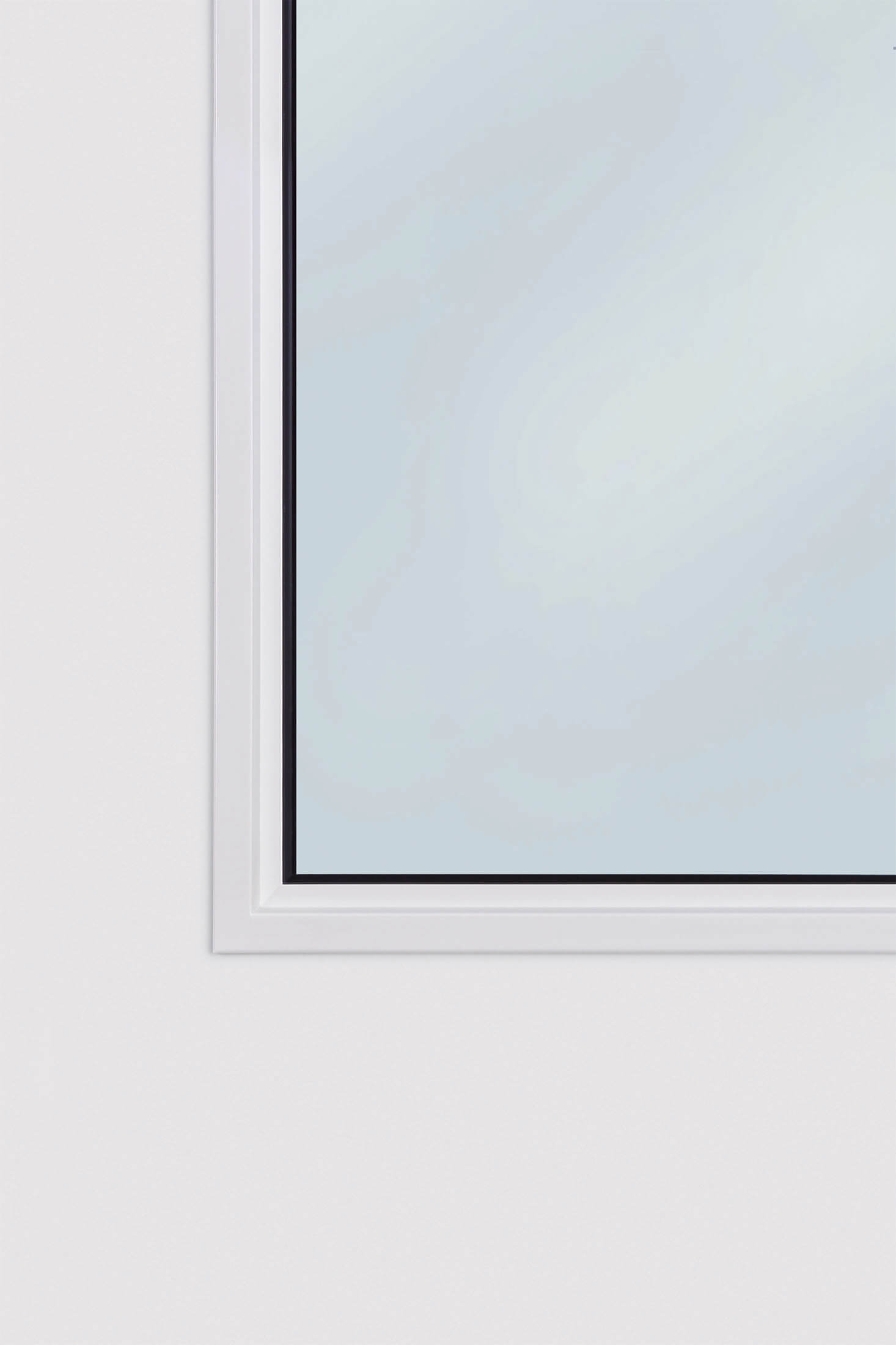

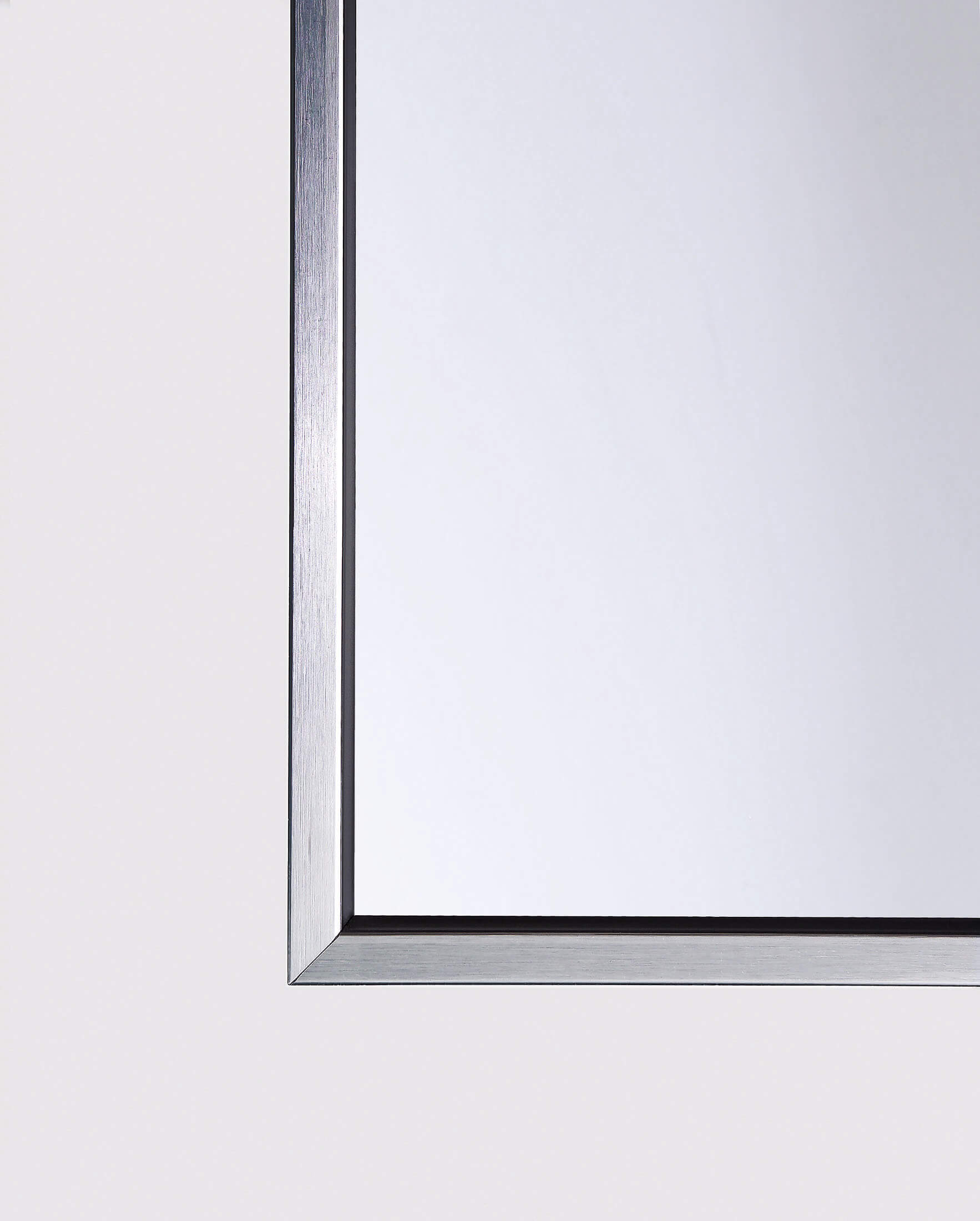

Die Verglasungsprofile werden standardmäßig aus verzinktem Stahl und ansichtsgleich zur Türoberfläche mit hochwertiger Pulverbeschichtung in 8 Vorzugsfarben oder in RAL nach Wahl geliefert.
Auf Wunsch erhalten Sie die Profile auch in Edelstahl V2A, 1.4301 gebürstet oder in einer abweichenden Farbe zur Türfarbe. Für architektonisch hochwertige Lösungen eignen sich besonders die stumpfen Verglasungsprofile.

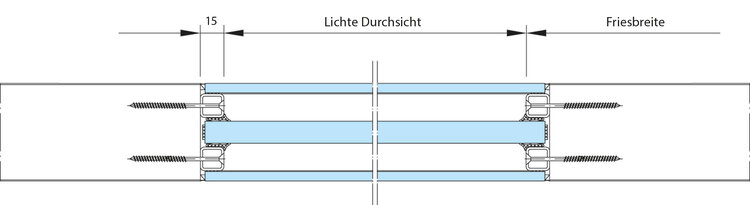

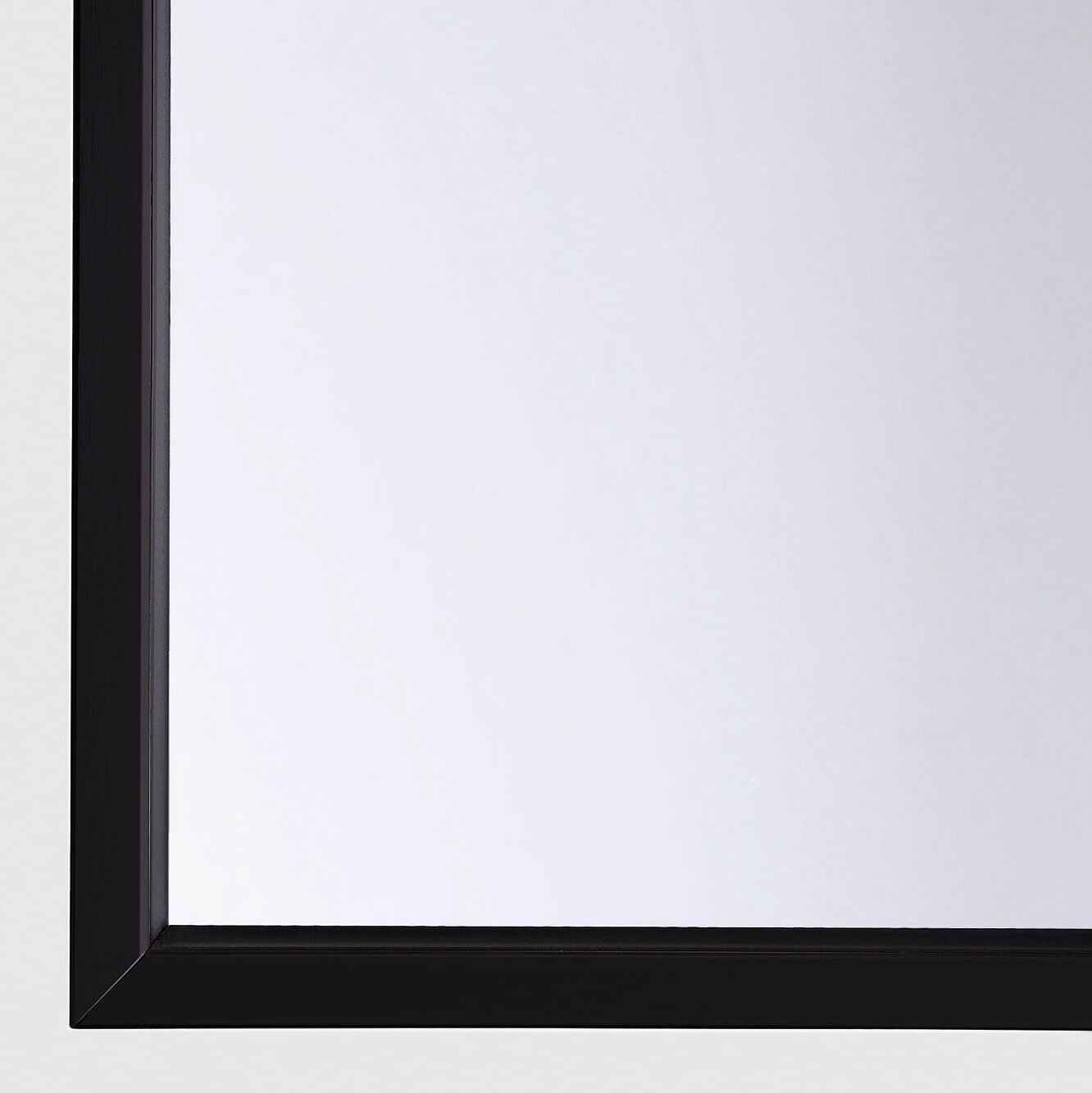

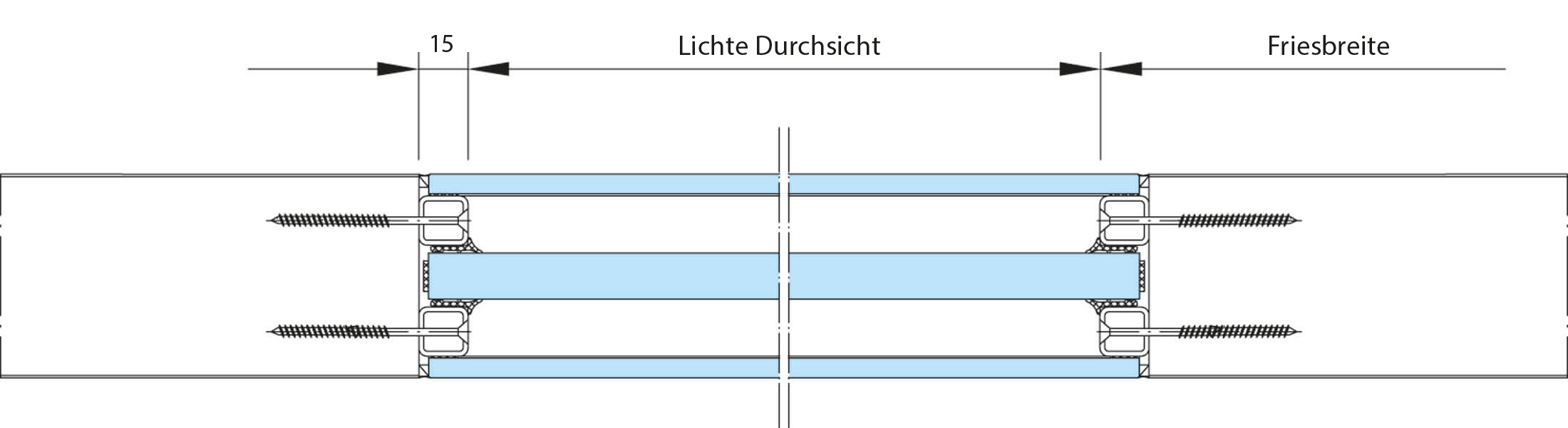

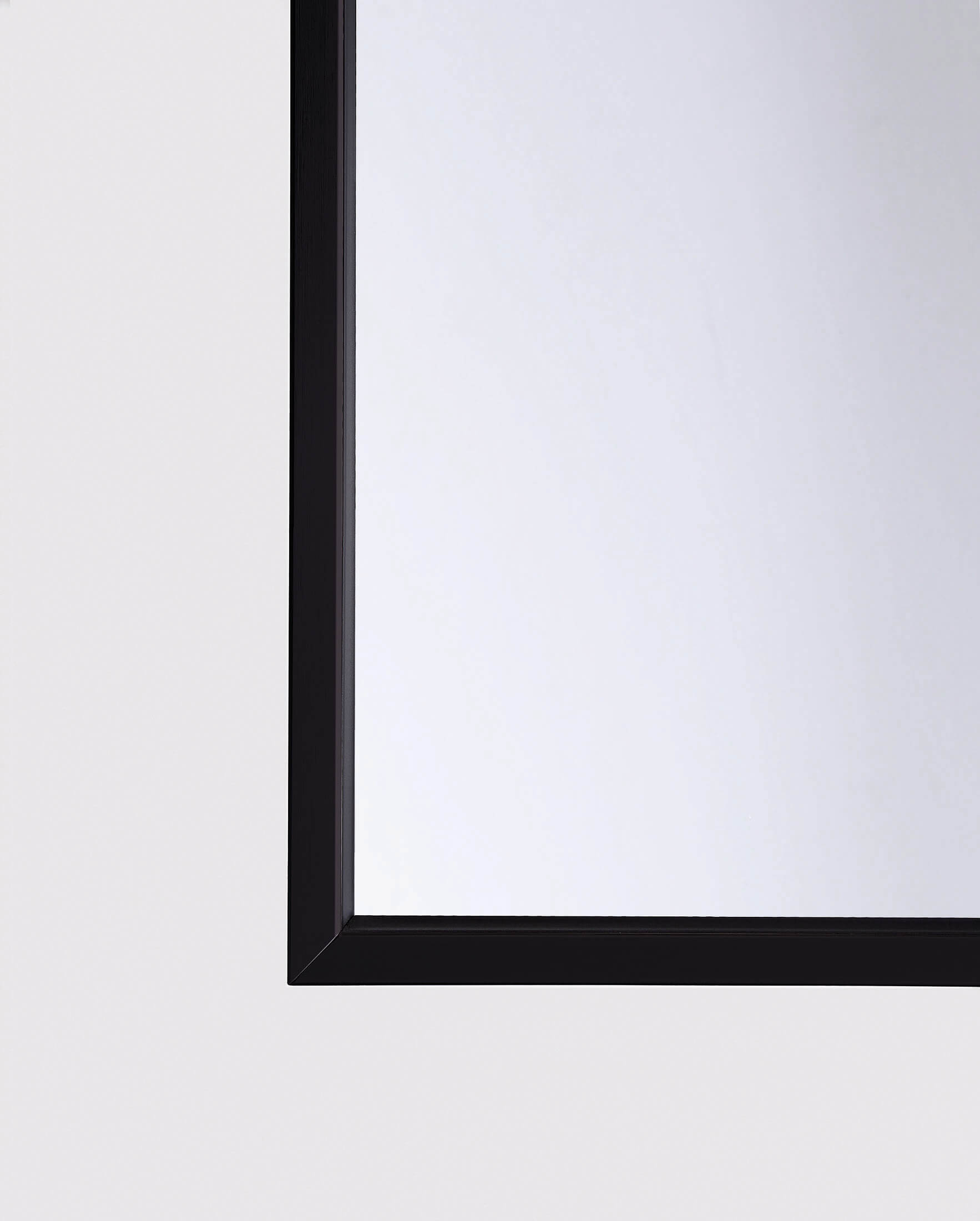

Flächenbündige Verglasung
Die flächenbündige Verglasung für Stahl- und Edelstahltüren STS / STU ist speziell für den Einsatz im Reinraumbereich geeignet. Das mittig verbaute Brandschutzglas wird durch zwei zusätzliche Sicherheitsgläser flächenbündig nassverglast.
Weitere Verglasungsvarianten

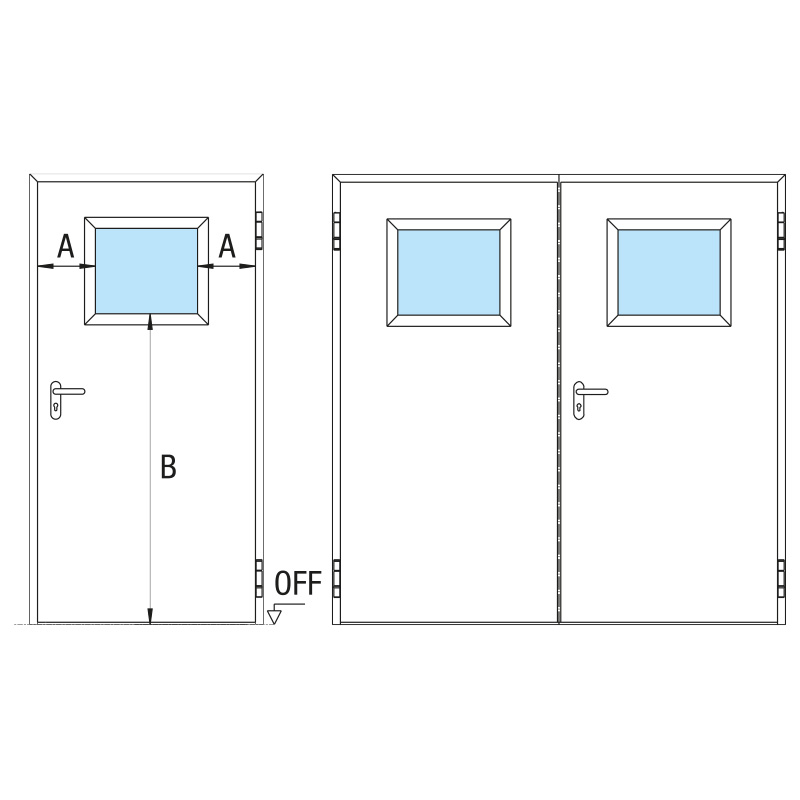

Verglasung Bild 0

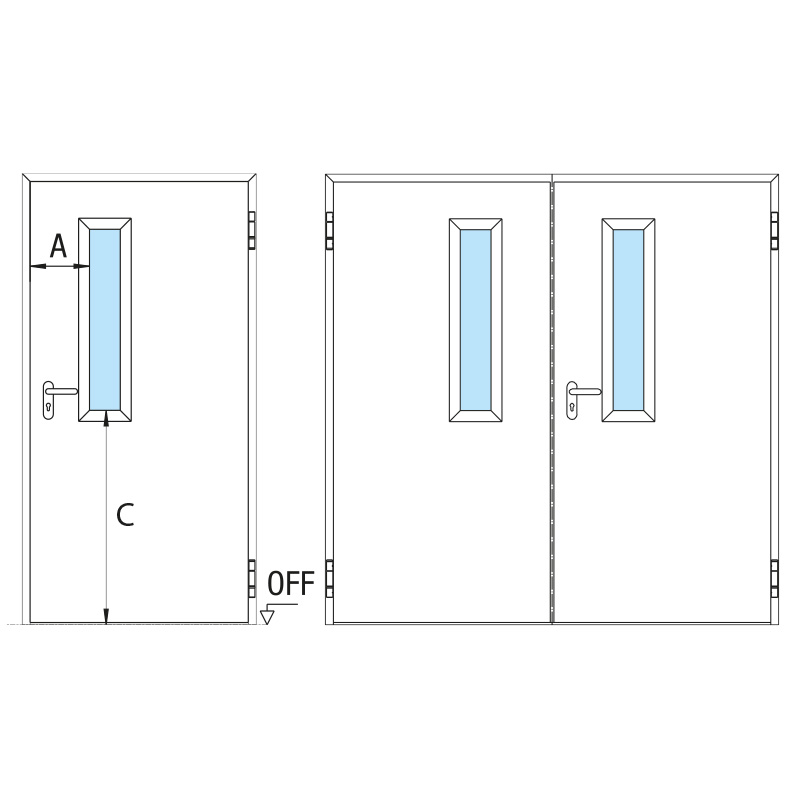

Verglasung Bild 1

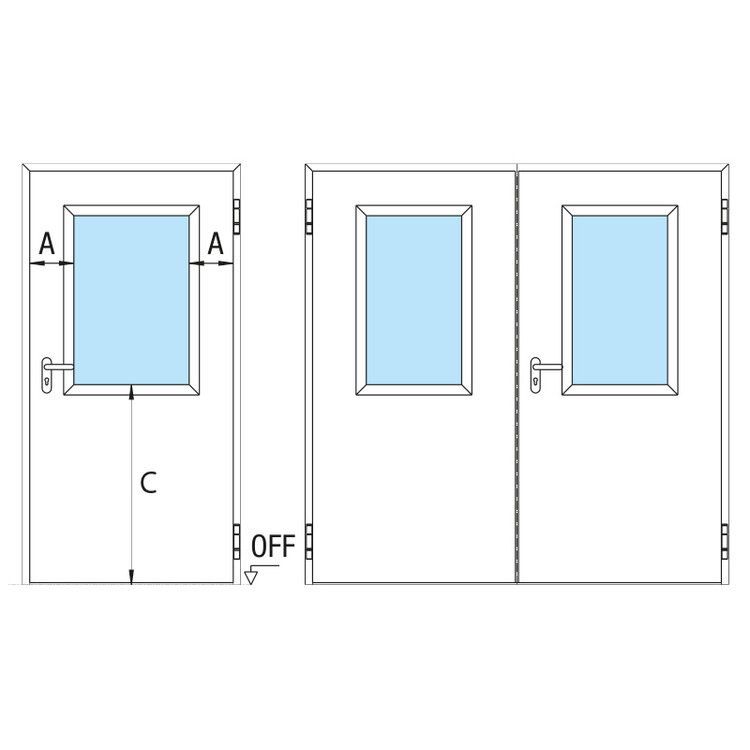

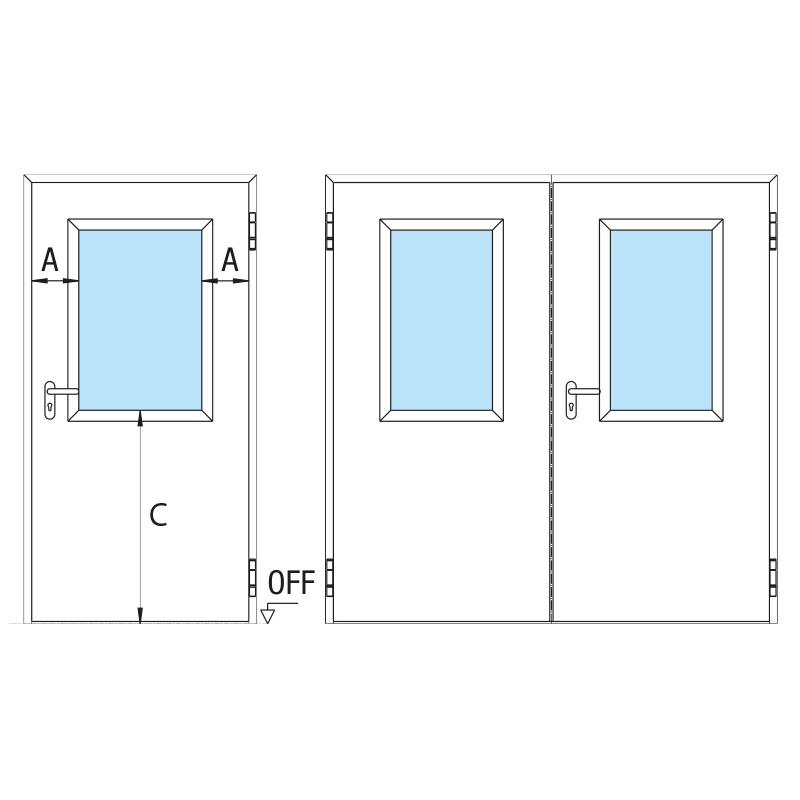

Verglasung Bild 2

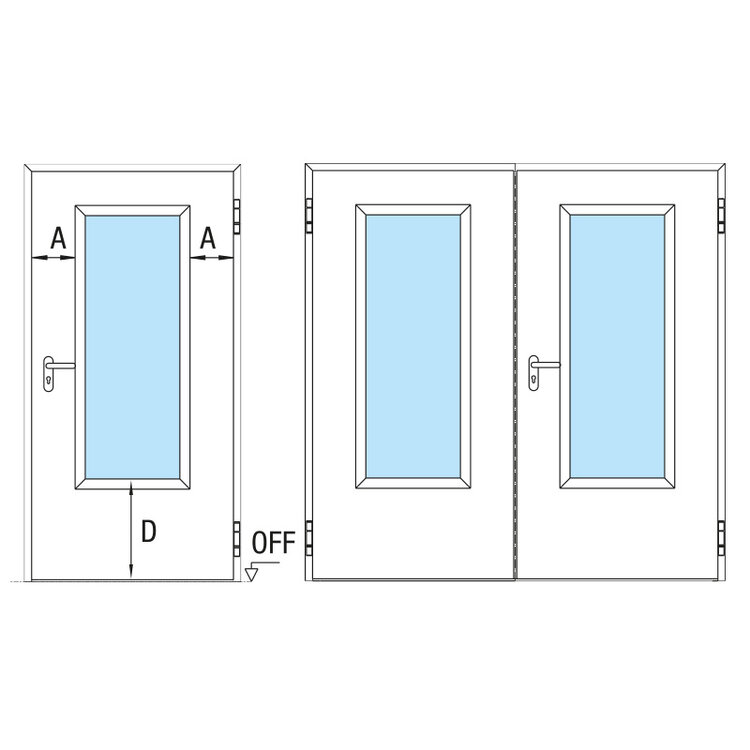

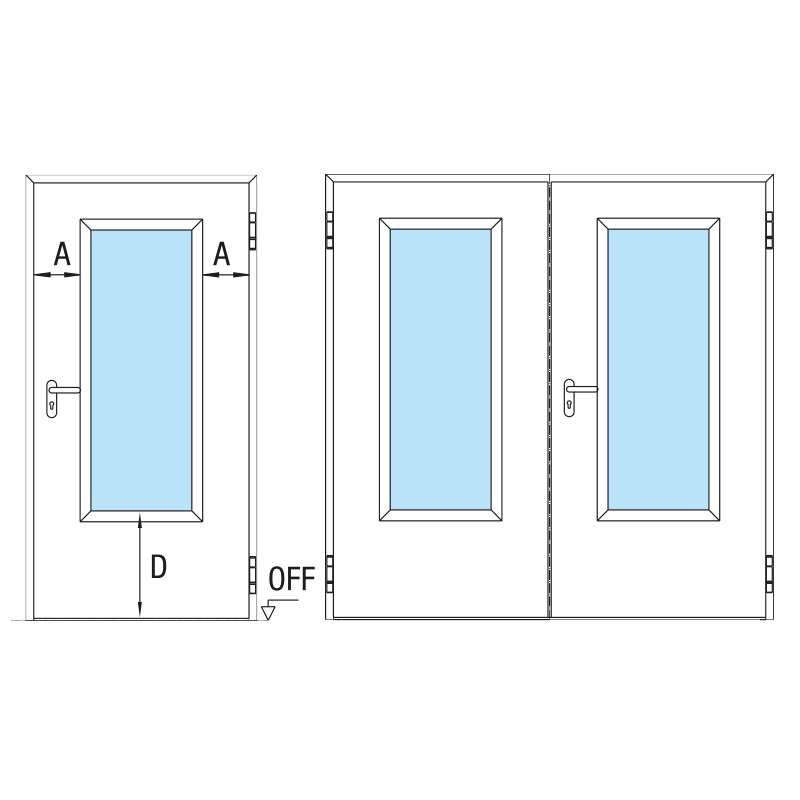

Verglasung Bild 3

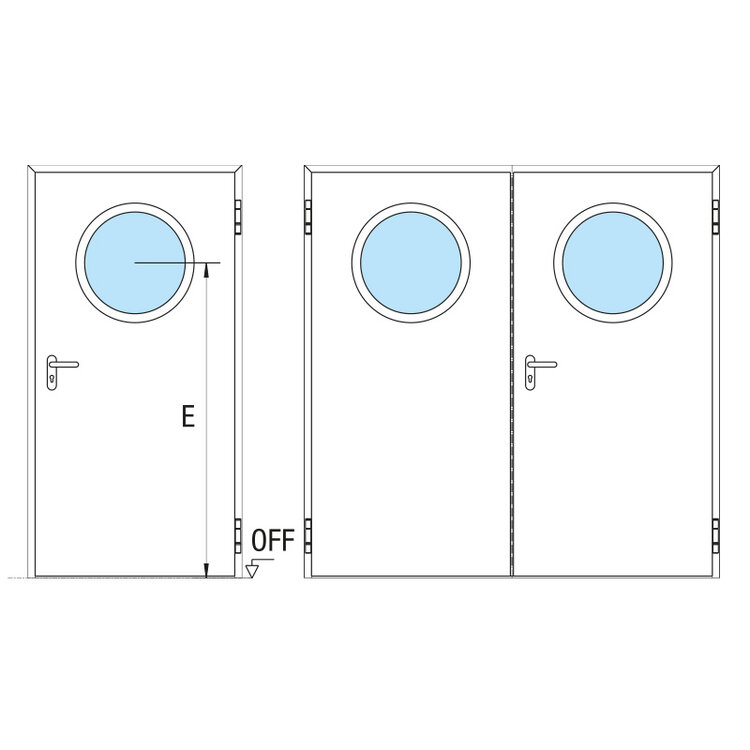

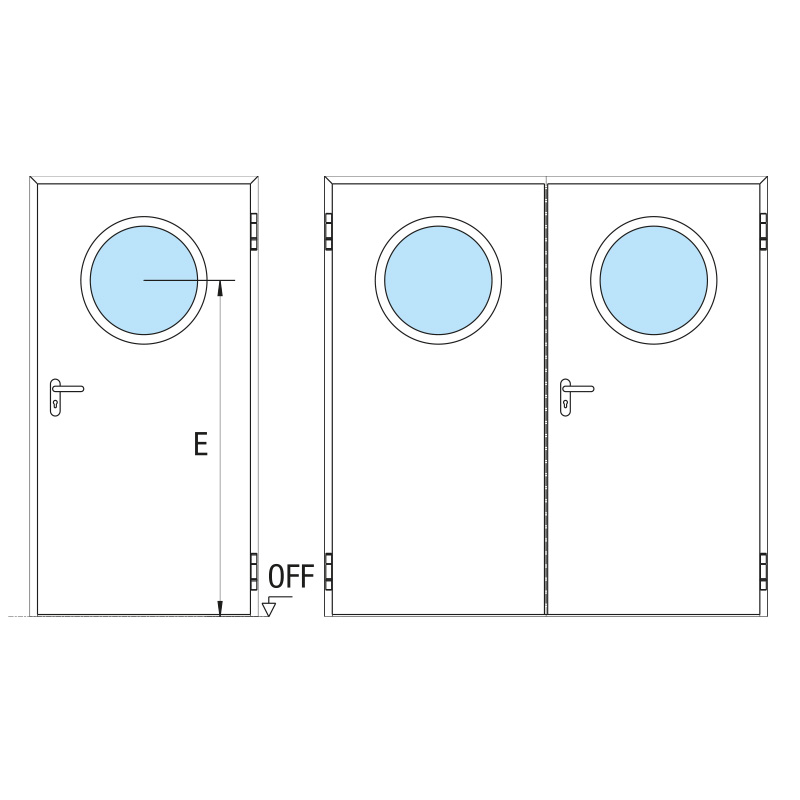

Rundverglasung
A = Randbreite 270 mm
B = Sockelhöhe 1400 mm von OFF
C = Sockelhöhe 965 mm von OFF
D = Sockelhöhe 500 mm von OFF
E = Achsmaß von OFF
abhängig von Verglasungsgröße und Türvariante, bei Abweichungen vom Standard Achsmaß von OFF angeben!
Randbreite A = 215 mm
STS / STU
Sockelhöhe B = min. 215
Lichte Durchsicht =
1052 × 2691
STS 30 / STU 30
Sockelhöhe B = min. 300
Lichte Durchsicht = 879 × 2371
STS 90 / STU 90
Sockelhöhe B = min. 715
Lichte Durchsicht = 476 × 976
Sonderverglasung auf Anfrage
Neben den gezeigten Verglasungen liefern wir auf Wunsch Ein- oder Mehrscheiben-Sonderverglasungen in verschiedenen Formen und Anordnungen innerhalb von zugelassenen Randbreiten, Sockelhöhen und Verglasungsgrößen.
| Lichte Durchsicht | Türflügelbreite | |||||
|---|---|---|---|---|---|---|
| Bild 0 | Bild 1 | Bild 2 | Bild 3 | Rundverglasung | min. | Norm |
| 140 × 815 | 140 × 1.280 | 570 | 675 | |||
| 215 × 815 | 215 × 1.280 | 645 | 750 | |||
| Ø 300 | 730 | |||||
| 340 × 815 | 340 × 1.280 | 770 | 875 | |||
| Ø 400 | 830 | |||||
| 465 × 385 / 635* | 465 × 815 | 465 × 1.280 | 895 | 1.000 | ||
| Ø 500 | 930 | |||||
| 528 × 385 / 635* | 528 × 815 | 528 × 1.280 | 958 | 1.062 | ||
| 590 × 815 | 590 × 1.280 | 1.020 | 1.125 | |||
| 715 × 1.280 | 1.145 | 1.250 |
* Verglasungen in Standardgröße sind proportional auf die Türgröße abgestimmt und ergeben mit ihren schlanken Profilen ein optisch ansprechendes und einheitliches Bild. Türdrücker ragen nicht in die Glasdurchsicht.
Alle Maße in mm
Oberteile und Lüftungsgitter
Für raumhohe Türansichten und optimale Belüftung

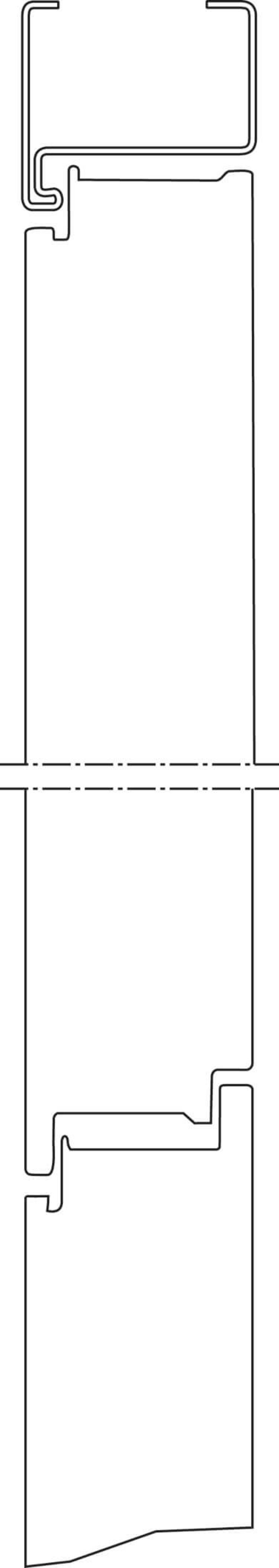

Feststehende Oberteile in Stahl und Edelstahl
Feststehende Oberteile in Stahl und Edelstahl
Mit feststehenden Oberteilen können Sie die Türen für Ihr Objekt individuell raumhoch gestalten. Dank durchgehender Zargenprofile ergibt sich eine harmonische Gesamtoptik.

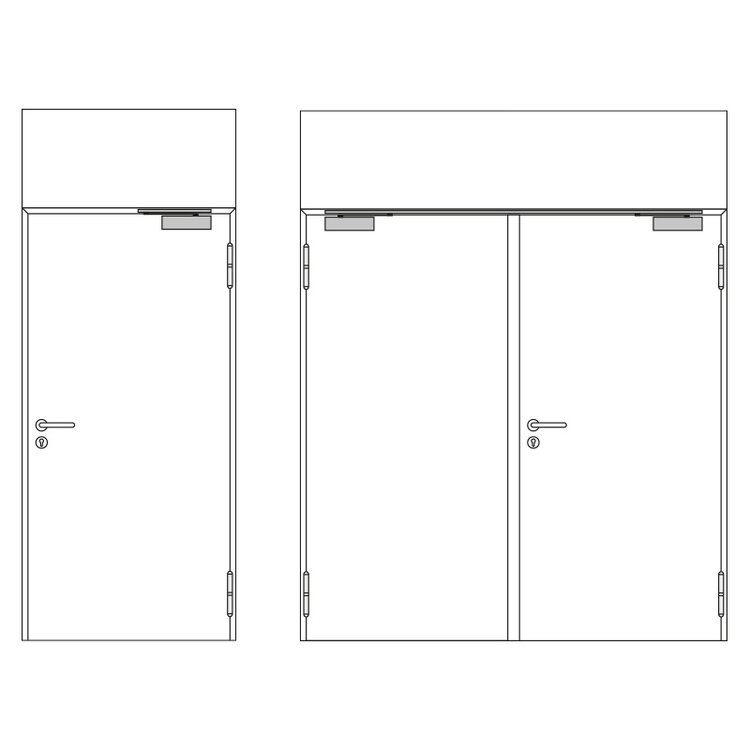

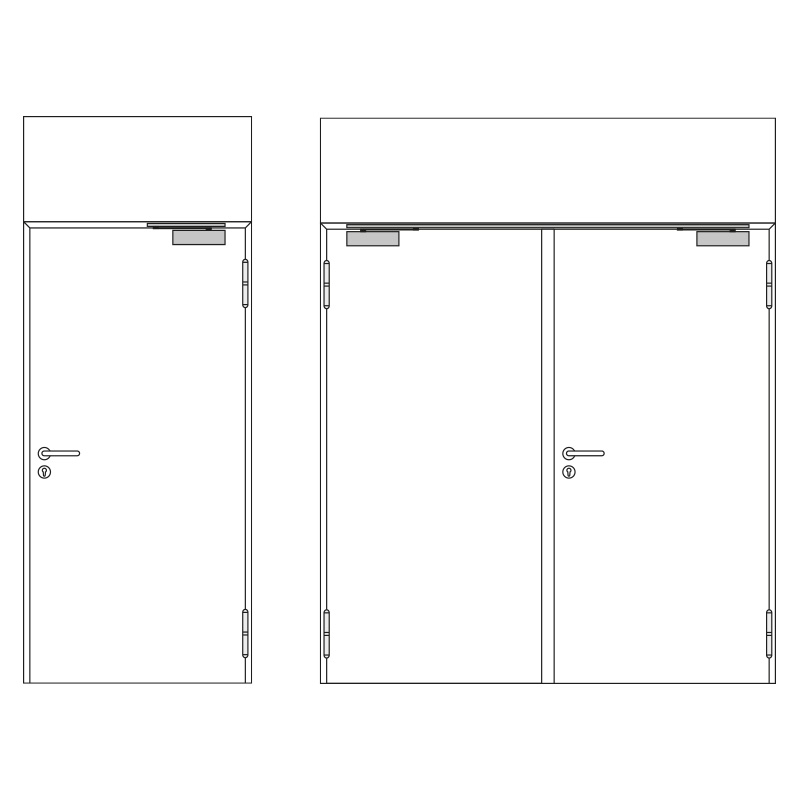

Stahlpaneel
STS / STU
STS 30 / STU 30
Oberteilhöhe: min. 300 mm - max. 1000 mm
Elementhöhe: max. 3300 mm
Türhöhe: max. 2800 mm

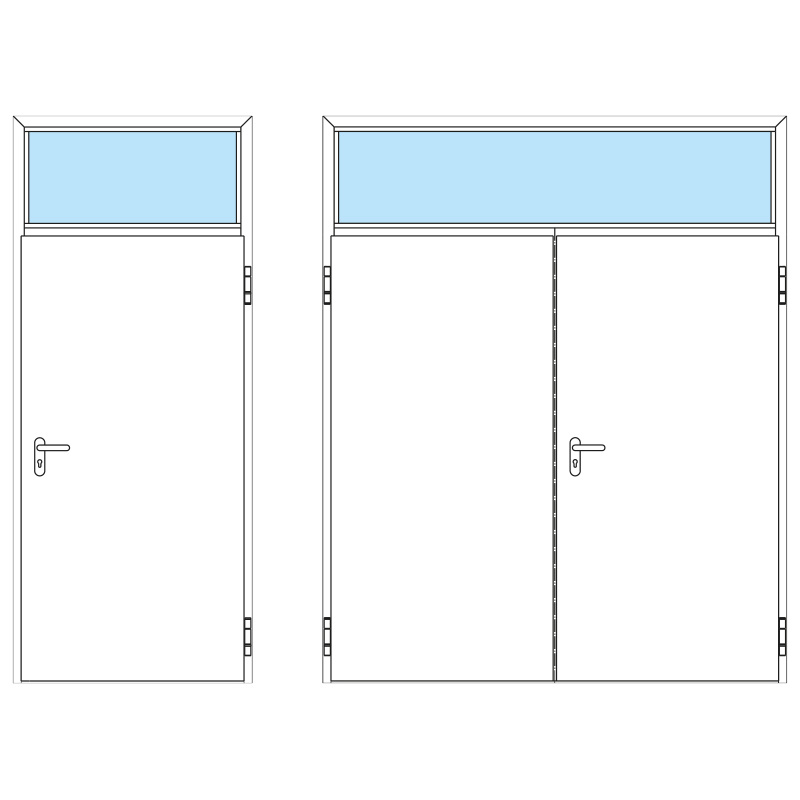

Oberlicht
STS / STU
Oberteilhöhe: min. 300 mm - max. 1000 mm
Elementhöhe: max. 3300 mm
Türhöhe: max. 2800 mm

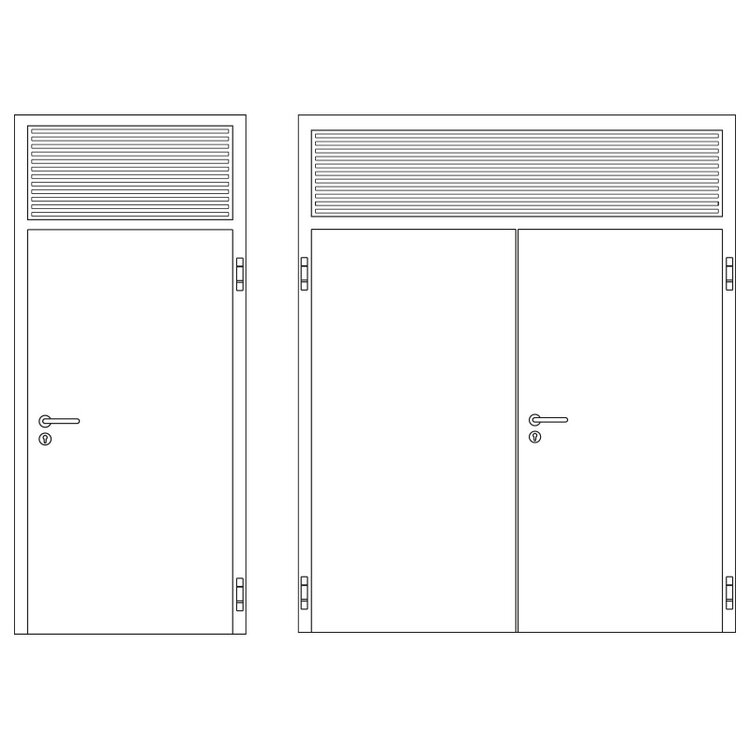

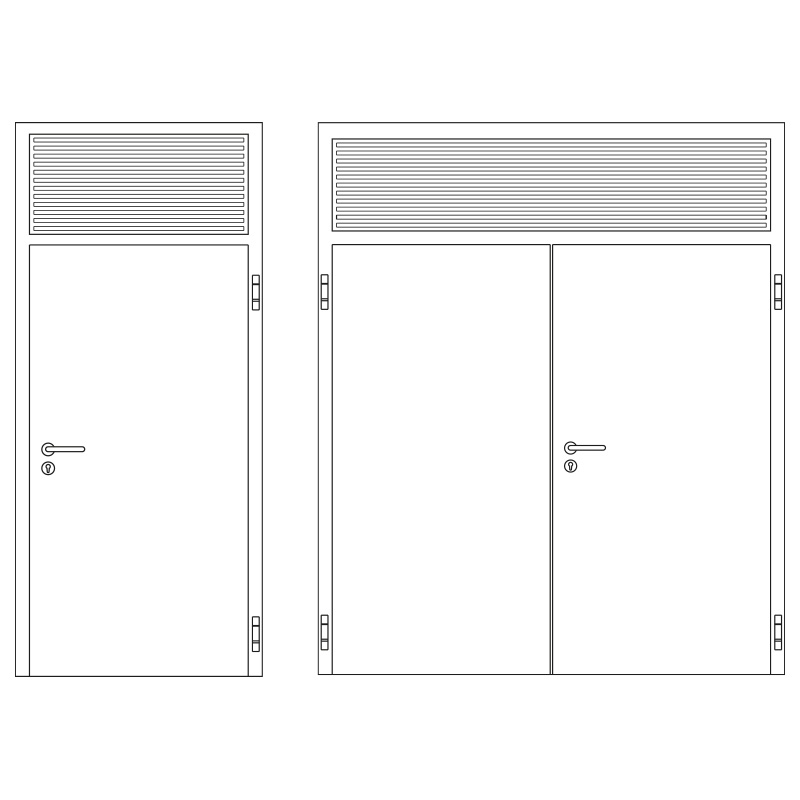

Lüftungsgitter
STS / STU
Oberteilhöhe: min. 300 mm - max. 1000 mm
Elementhöhe: max. 3300 mm
Türhöhe: max. 2800 mm

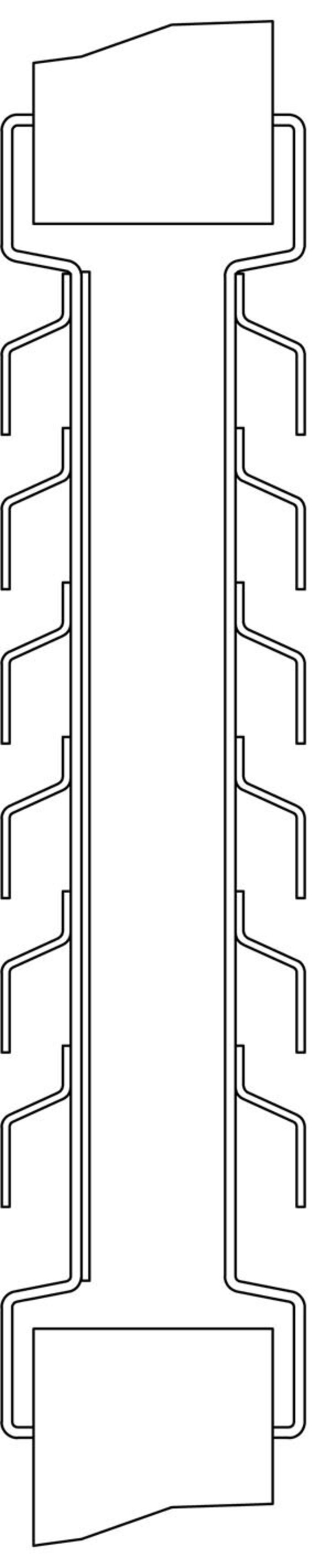

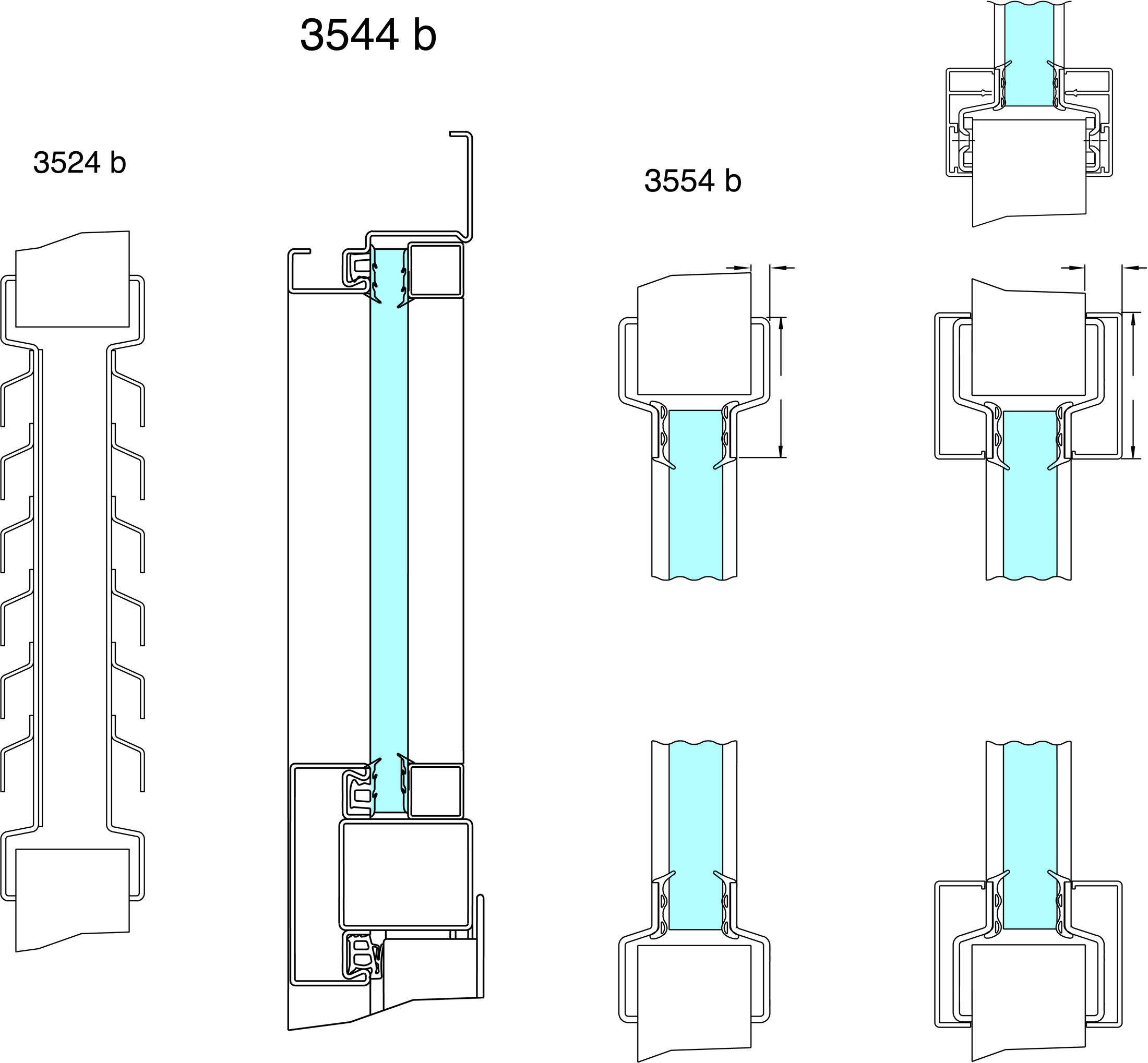

Lüftungsgitter in Stahl und Edelstahl
Lüftungsgitter in Stahl und Edelstahl
Alle Lüftungsgitter bestehen aus durchstecksicherem Stahlblech mit innenliegendem Lochblech. Sie werden verzinkt mit Grundbeschichtung in Grauweiß RAL 9002 sowie auf Wunsch mit hochwertiger Pulverbeschichtung in RAL nach Wahl oder Edelstahl (V2A) geliefert. Optional sind auch Ausführungen mit Insektenschutzgewebe, stahlverzinkt, mit Maschenweite von 1,4 mm möglich.

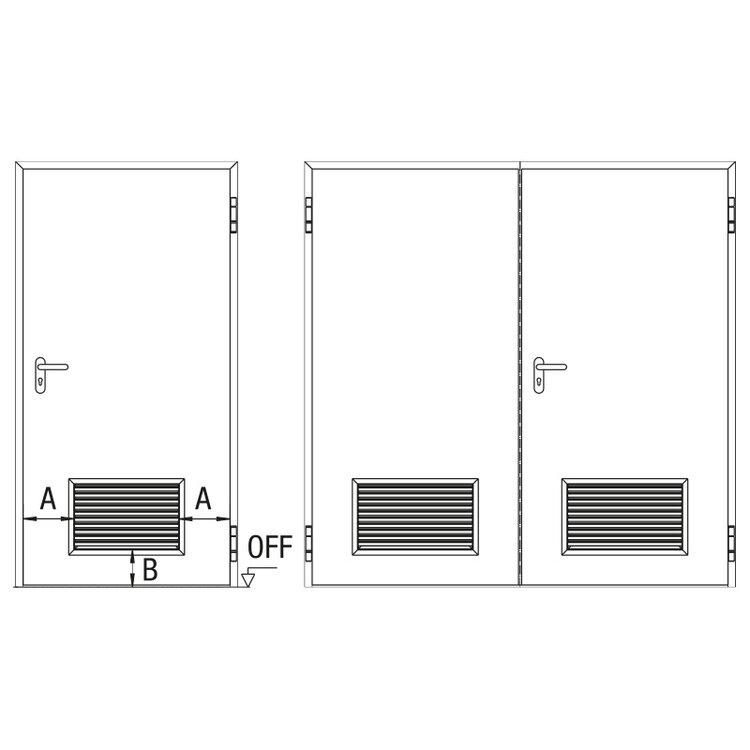

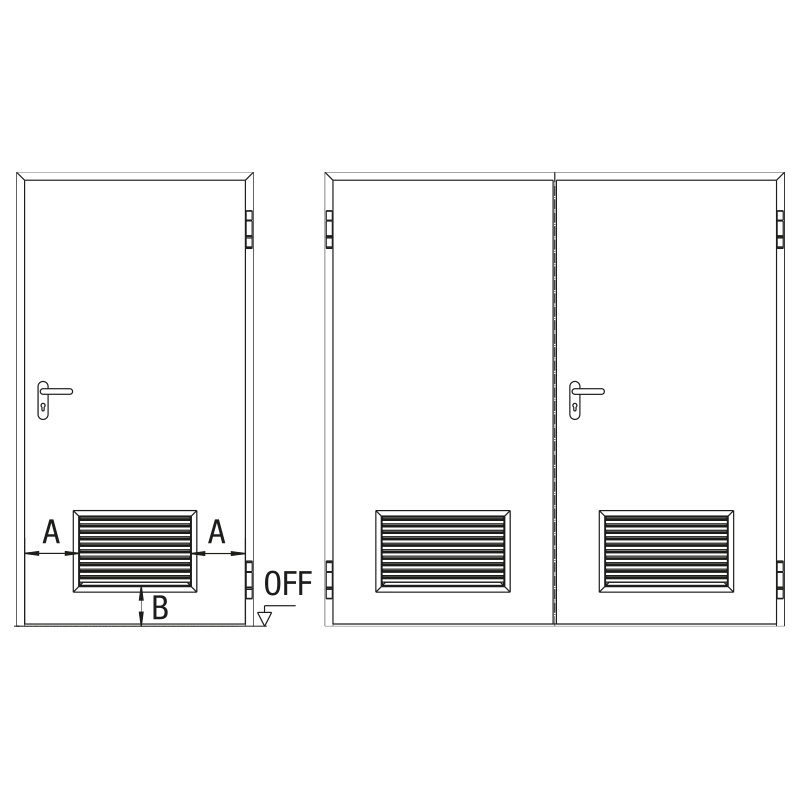

Lüftungsgitter Standard
STS / STU
Randbreite A: min. 215 mm
Sockelhöhe B: 215 mm
Gitterhöhe: 365 mm

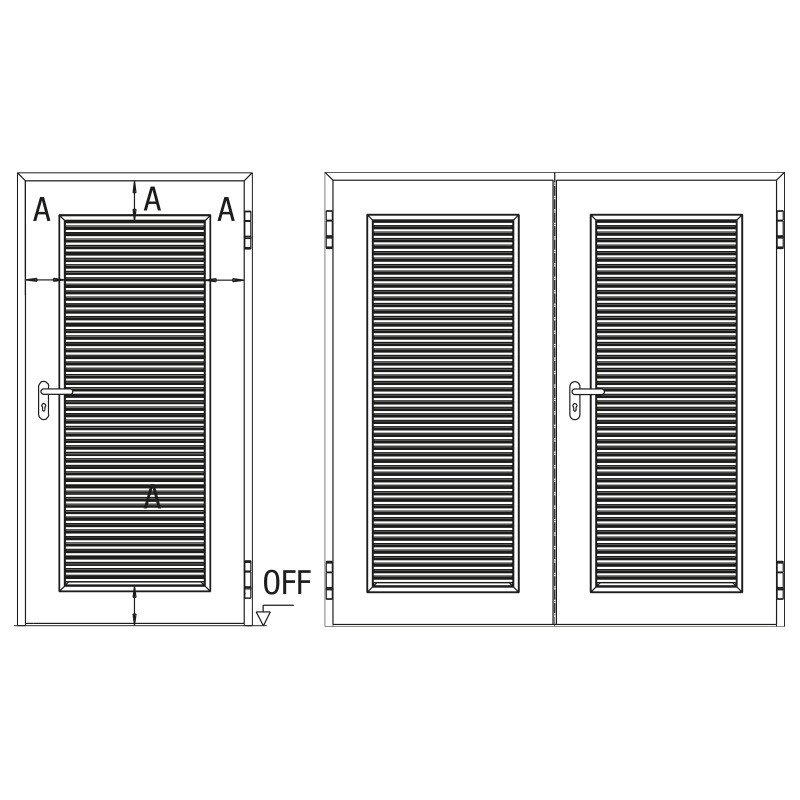

Lüftungsgitter Größe nach Wahl
STS / STU
Randbreite: A min. 215 mm
Gitterbreite: min. 250 mm - max. 1140 mm
Gitterhöhe: min. 250 mm - max. 2395 mm
Freier Querschnitt: ca. 35%
| Gitterbreiten | Türflügelbreite | |
|---|---|---|
| Norm | min. | |
| 314 | 750 | 655 |
| 439 | 875 | 780 |
| 564 | 1.000 | 905 |
| 627 | 1.062,5 | 967,5 |
| 689 | 1.125 | 1.030 |
| 814 | 1.250 | 1.155 |

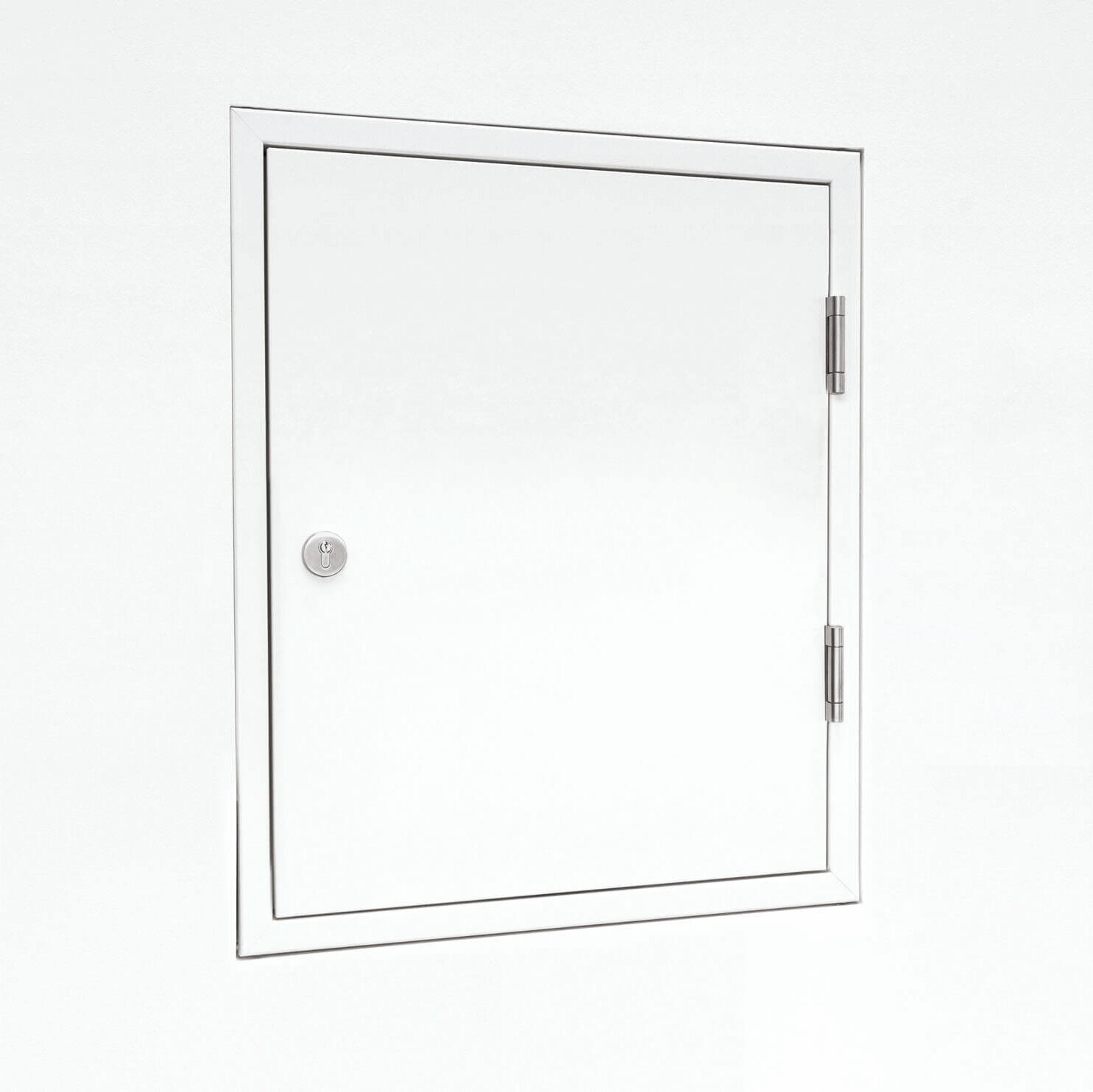

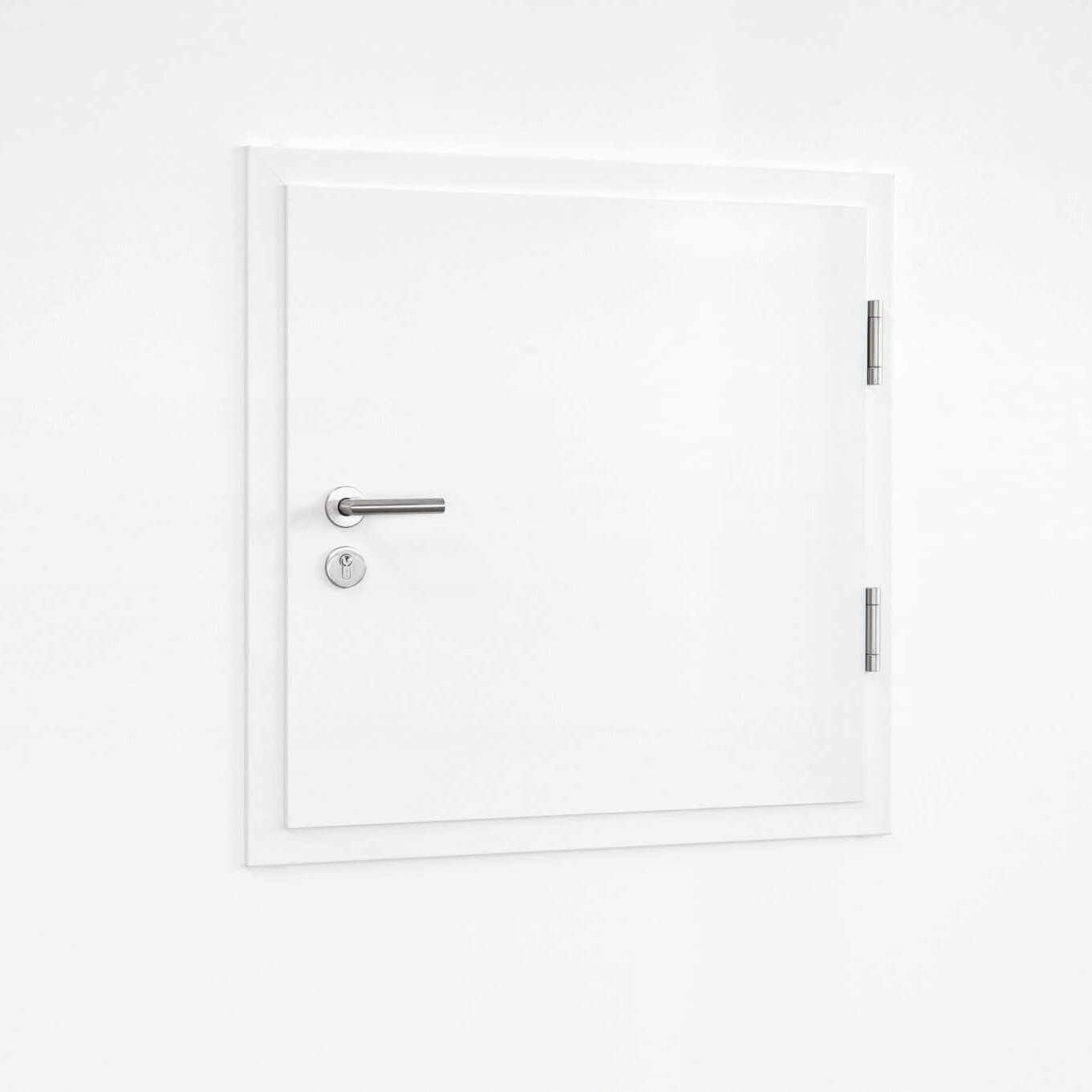

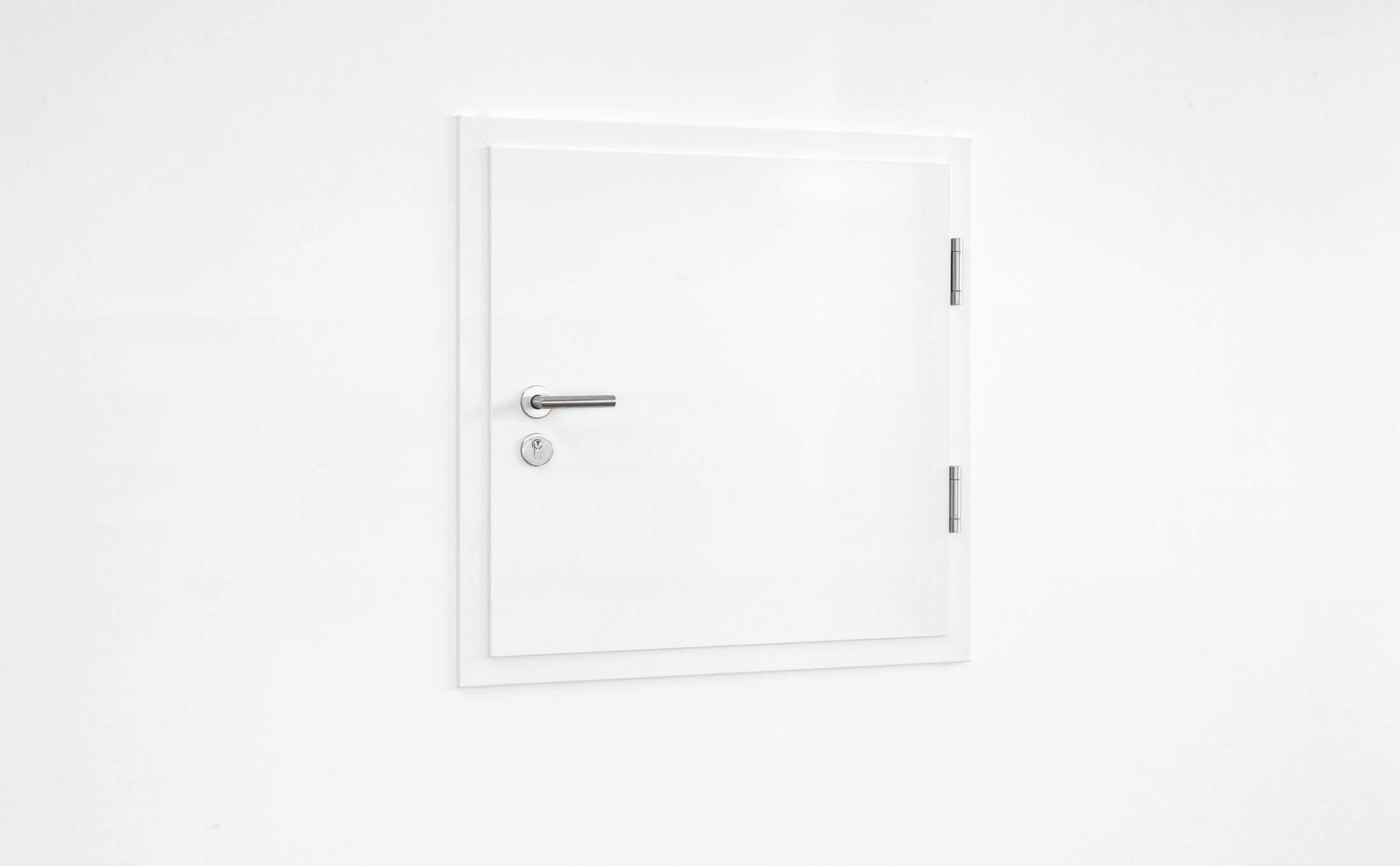

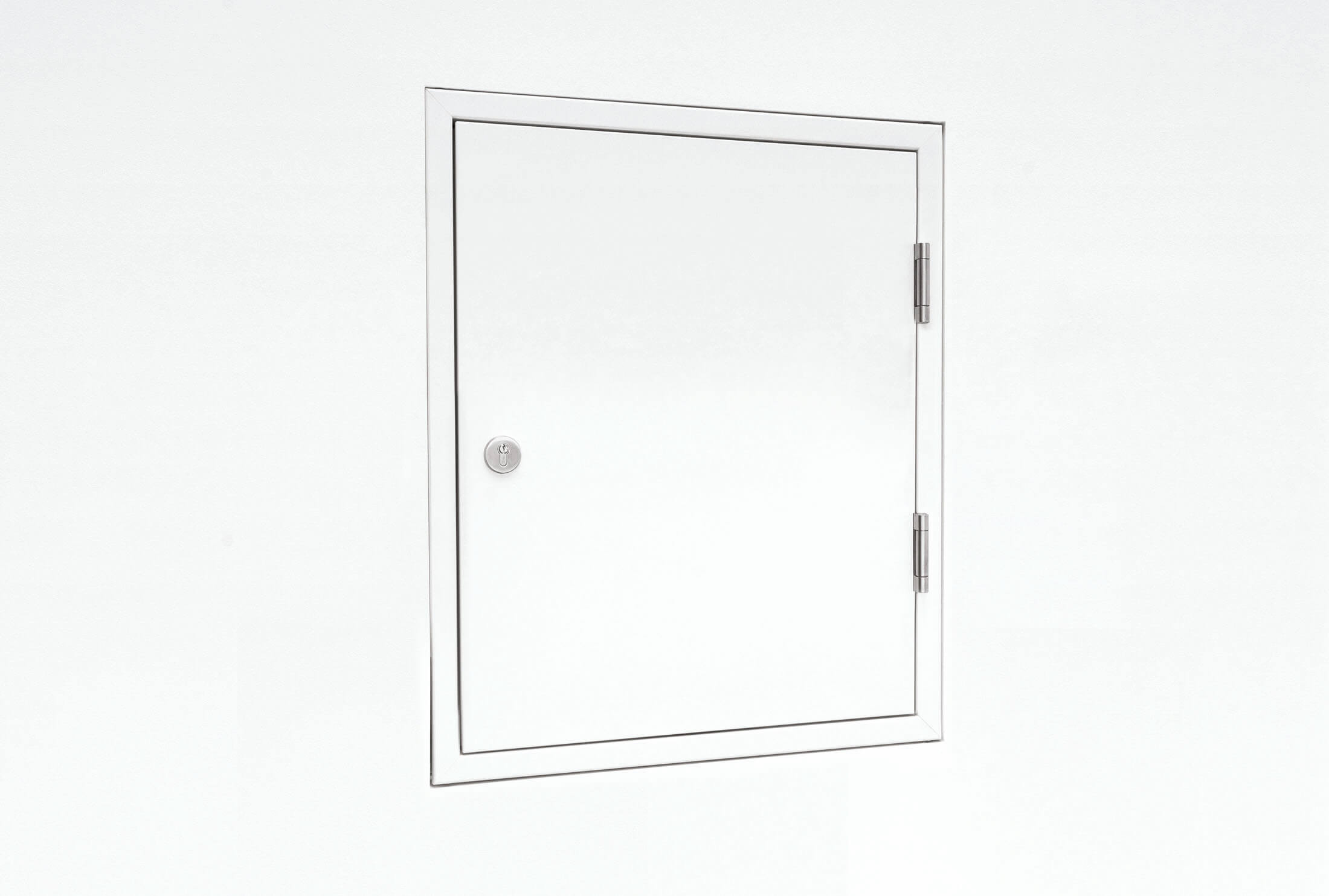

Revisionsklappen
In Stumpf- und Dickfalzausführung
Technische Daten und Abbildungen
Revisionsverschlüsse
- Für Elektroverteiler
- Für Rohrleitungen
- Für Klimatechnik
Ausführungen
- Feuerschutzklappen T30 / T90
- Mehrzweckklappe
- Stumpf- oder Dickfalzausführung
- Fertigung auf Maß
Einbau
- Für alle Wandarten
- Flächenbündige Wandmontage (optional)
Ausstattung
- FS-Rundgriff-Drückergarnitur und Rundrosette
- Ohne Drückergarnitur, nur Zylinderrundrosette sichtbar (optional)
- 3D-Rollenbänder
- Obentürschließer auf Bandgegenseite für verdeckte Montage (optional)
Farben / Oberflächen
- Verzinkt
- Verzinkt mit Grundbeschichtung in Grauweiß RAL 9002
- Verzinkt mit hochwertiger Pulverbeschichtung in RAL nach Wahl sowie NCS-Sonderfarben
- Edelstahl
Unsere Produkte überzeugen Sie?
Finden Sie jetzt ihre Niederlassung in der Nähe!
Niederlassung finden
