steinau Beschlagtechnik – Sicherheit trifft Design
steinau steht für hochwertige Objektbeschläge, die durch erstklassige Qualität, Sicherheit und modernes Design überzeugt. Unsere Produkte – von robusten Panikverschlüssen bis zu durchdachter Türtechnik – erfüllen höchste Anforderungen an Funktionalität und Schutz. Entdecken Sie unser vielseitiges Sortiment an Sicherheitsbeschlägen, die nicht nur Gebäudesicherheit erhöhen, sondern auch den Komfort spürbar verbessern. Vertrauen Sie auf Ihren steinau Fachhändler: Persönliche Beratung, auch vor Ort, sowie eine fachgerechte Montage sind für uns selbstverständlich.
steinau Objektbeschläge: Funktion, Design und Sicherheit vereint
Die richtige Beschlagtechnik ist ein zentraler Faktor für die Funktionalität, Sicherheit und das Design moderner Türanlagen. Türbeschläge beeinflussen nicht nur die Optik, sondern erfüllen auch wichtige Anforderungen im Hinblick auf Einbruchschutz, Bedienkomfort und Langlebigkeit. Je nach Einsatzbereich und gestalterischem Anspruch kommen unterschiedliche Beschlagarten zum Einsatz.
Besonders relevant sind vier Hauptkategorien:
- Rundrosettenbeschläge – kompakt, modern und ideal für zeitgemäße Türdesigns.
- Ovalrosettenbeschläge – mit weicher Linienführung für ein harmonisches Erscheinungsbild.
- Langschild- und Kurzschildbeschläge – klassische Varianten, die durch ihre Flächenwirkung zusätzliche Stabilität und Stil vermitteln.
- Schutzbeschläge – speziell für Eingangstüren entwickelt und mit erhöhtem Sicherheitsstandard ausgestattet.
Jeder Beschlagtyp bringt spezifische Vorteile mit sich – sowohl im Hinblick auf die optische Gestaltung als auch auf die technischen Anforderungen wie Einbruchhemmung oder Barrierefreiheit.
In den folgenden Abschnitten erfahren Sie mehr über die Eigenschaften, Einsatzmöglichkeiten und Besonderheiten dieser vier Beschlagarten – und wie Sie mit der passenden Lösung sowohl gestalterische als auch sicherheitstechnische Ziele erreichen können.
Beschlagsarten im Überblick
für jede Tür die passende Lösung
Die Wahl des richtigen Türbeschlags ist entscheidend für Funktion, Sicherheit und Design. Ob Rundrosettenbeschläge, Langschildbeschläge, Ovalrosettenbeschläge oder Schutzbeschläge – jede Beschlagsart erfüllt spezifische Anforderungen im privaten oder gewerblichen Bereich. Rundrosetten gelten als Klassiker für Wohnungstüren, während Lang- und Kurzschildbeschläge durch ihre stabile Bauform für stark frequentierte Türen, z. B. in öffentlichen Gebäuden, geeignet sind. Ovalrosettenbeschläge eignen sich optimal für schmale Rahmenprofile, etwa bei Aluminium- oder Stahltüren. Für maximale Sicherheit an Außentüren sorgen geprüfte Schutzbeschläge mit Zylinderschutz und hoher Einbruchhemmung.
Rundrosettenbeschläge

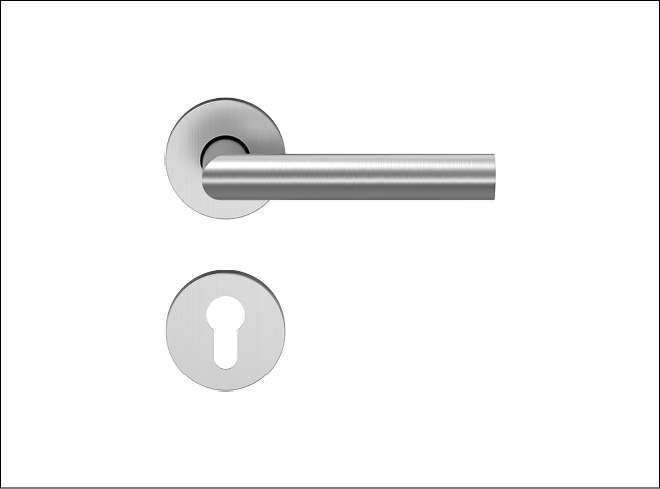

Rundrosettenbeschlag
Der Klassiker für Wohnungstüren ist der zweiteilige Rosettenbeschlag – mit Drücker, Rund- oder Flachknopf lieferbar. Dazugehörige Rosette als Buntbart- oder Profilzylinder-Variante.

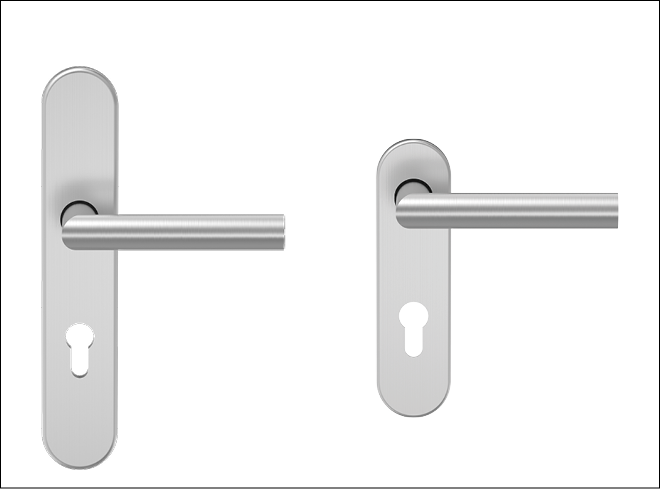

Lang- und Kurzschildbeschläge
Lang- und Kurzschildbeschläge
Bei Lang- und Kurzschildbeschlägen werden Drücker und Schlüsselloch von einem durchgehenden Schild abgedeckt. Diese Verbindung bietet zusätzlichen Halt für die Drückergarnitur an der Tür und zusätzliche Verschraubungsmöglichkeiten. Diese Beschläge sind damit für erhöhte Beanspruchungen geeignet, beispielsweise in Schulen.

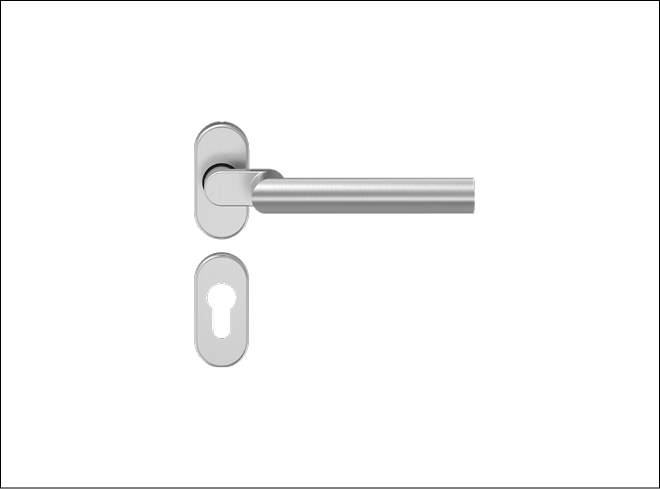

Ovalrosettenbeschläge
Ovalrosettenbeschläge
Ovalrosetten kommen an Profilrahmentüren aus Stahl, Kunststoff oder Alu minium zum Einsatz. Sie erlauben eine Montage des Beschlags auch auf schmalen Rahmenprofilen. Schmale Profile bergen das Risiko von Handverletzungen, deshalb empfiehlt sich hier der Einsatz von gekröpften Drückern.

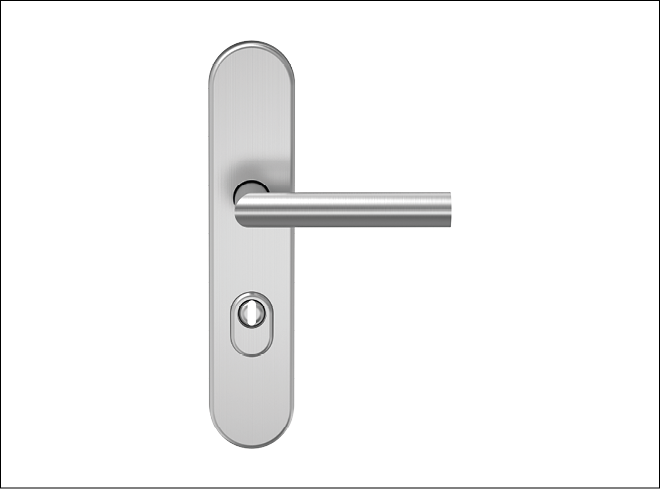

Schutzbeschläge
Schutzbeschläge
Schutzbeschläge an Außentüren bieten die Voraussetzungen für Einbruchsicherheit: Sie werden durch die Tür verschraubt und bieten somit guten Einbruchschutz. Die DIN 18257 teilt Schutzbeschläge in die Widerstandsklassen von ES0 bis ES3 (1-4 nach EN 1906) ein, wobei ES3 (KL 4) extrem stark einbruchhemmende Schutzbeschläge beschreibt. Optional mit Zylinderschutzsystemen.
Unsere Produktfamilien – alles im Griff
Türbeschläge lassen sich nicht nur nach ihrer Funktion und Bauform unterscheiden – wie Rundrosettenbeschläge, Lang- und Kurzschildbeschläge, Ovalrosetten oder Schutzbeschläge – sondern auch nach ihrem Griffdesign. steinau bietet ein durchdachtes Sortiment, das in vier stilistisch abgestimmte Beschlagsfamilien unterteilt ist: D-110, D-300, D-400 und D-500.
Jede dieser Design-Familien vereint verschiedene Beschlagsarten unter einem einheitlichen Griffmodell – für eine klare gestalterische Linie in Ihrem Projekt:
- D-110 steht für klassisches Design mit funktionalem Anspruch – ideal für Wohn- und Nebentüren.
- D-300 überzeugt durch modernes, geradliniges Design – besonders beliebt im Objektbereich.
- D-400 kombiniert ergonomische Formgebung mit zeitloser Optik – für komfortorientierte Anwendungen.
- D-500 bietet hochwertige Beschläge im Premiumsegment – mit Fokus auf Design, Haptik und höchste Sicherheitsstandards.
Durch diese Struktur finden Architekten, Planer und Bauherren schnell die passende Kombination aus Beschlagsart und Griffmodell – technisch durchdacht und optisch abgestimmt. Ob für Innen- oder Außentüren, steinau bietet zuverlässige Lösungen für jede Anforderung.
D-100

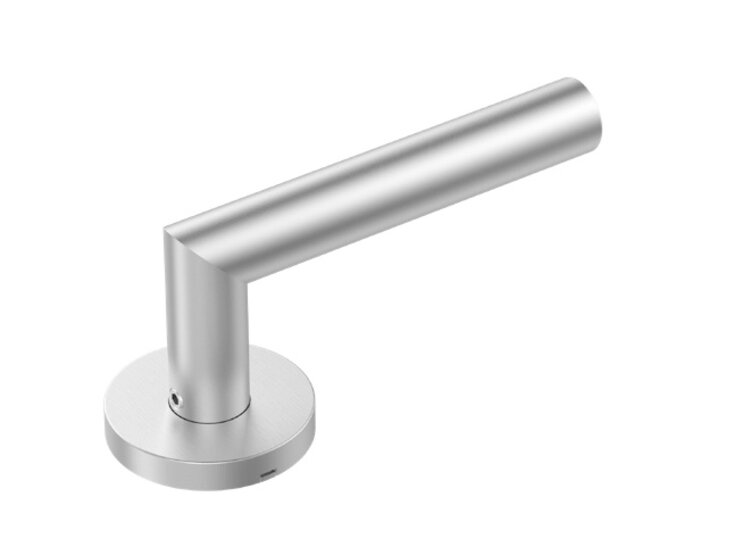

D300

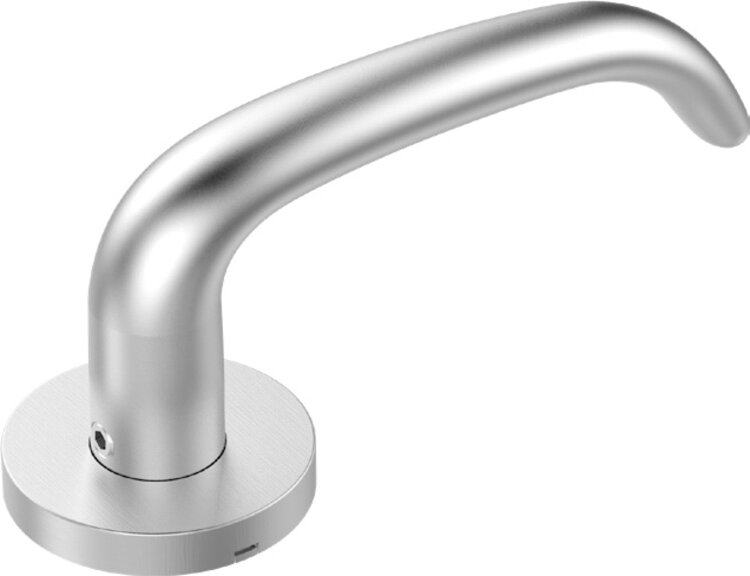

D400
D500

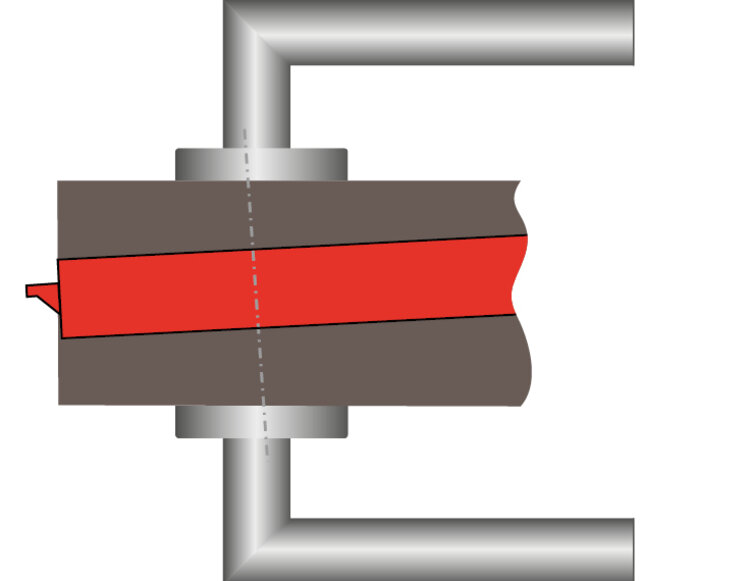

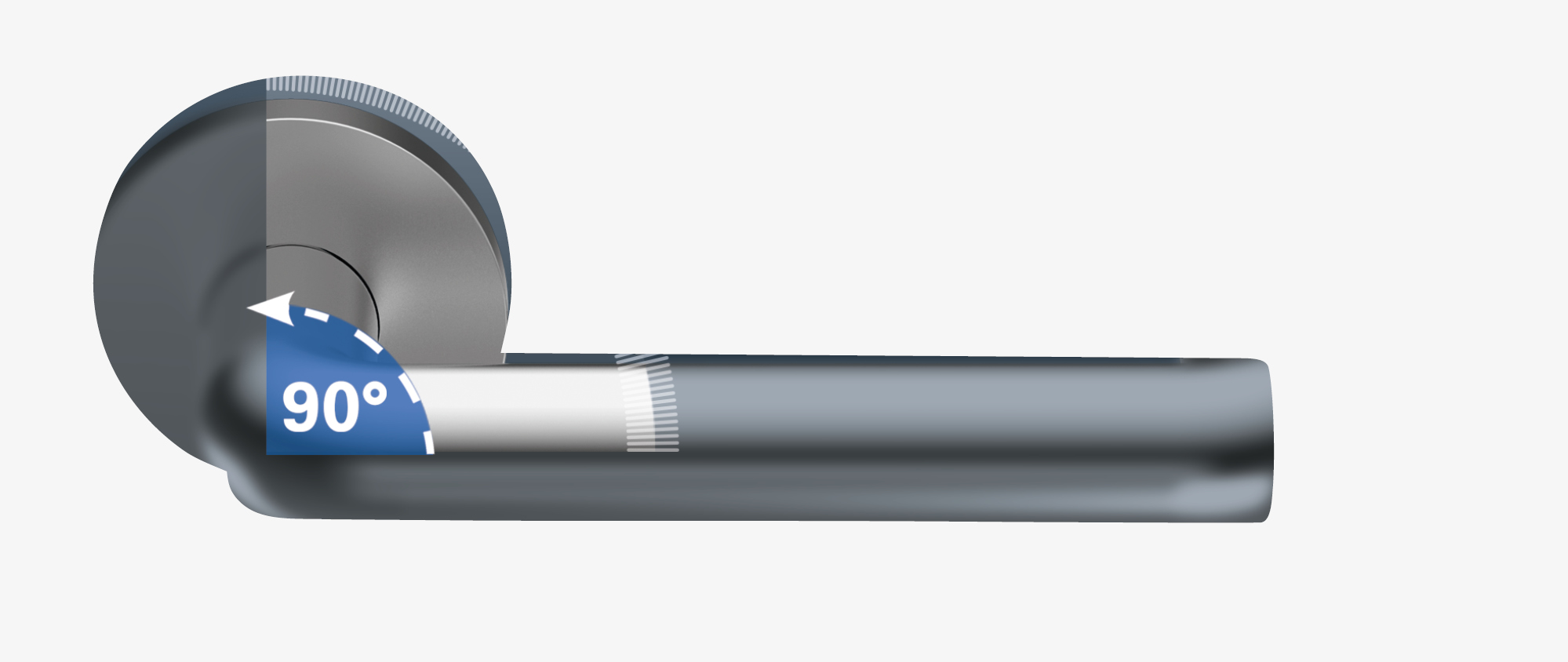

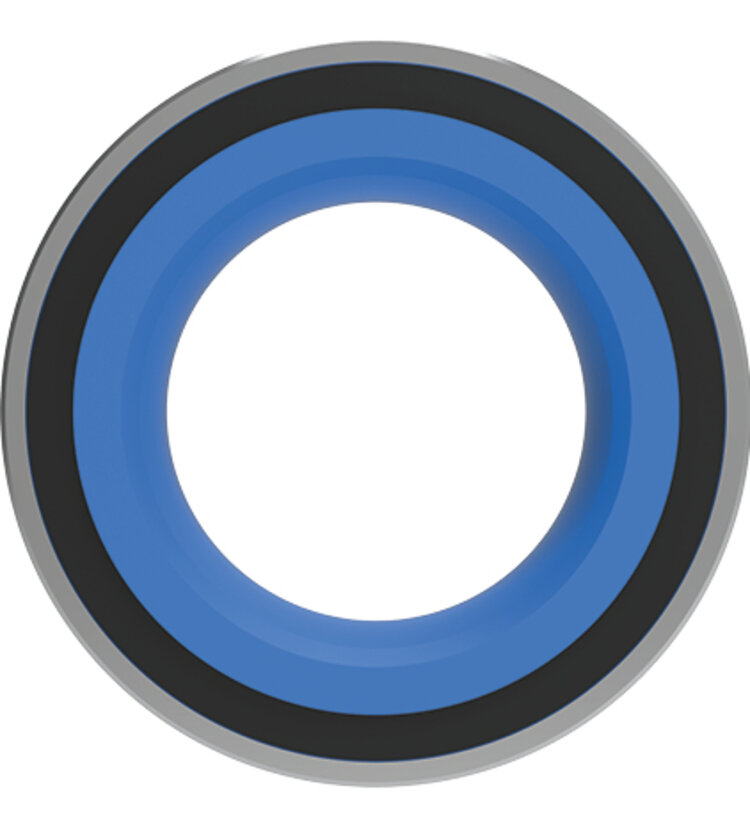

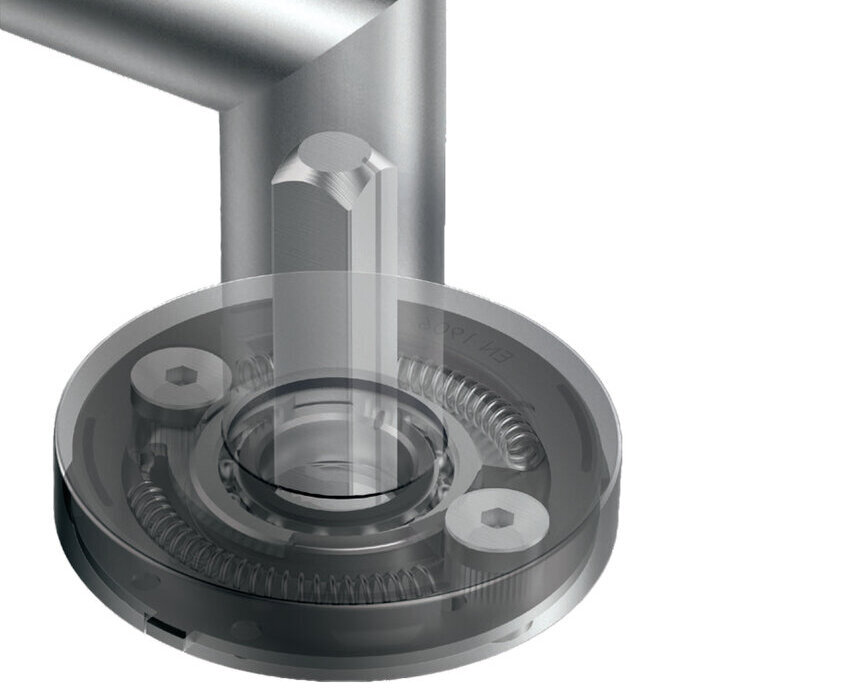

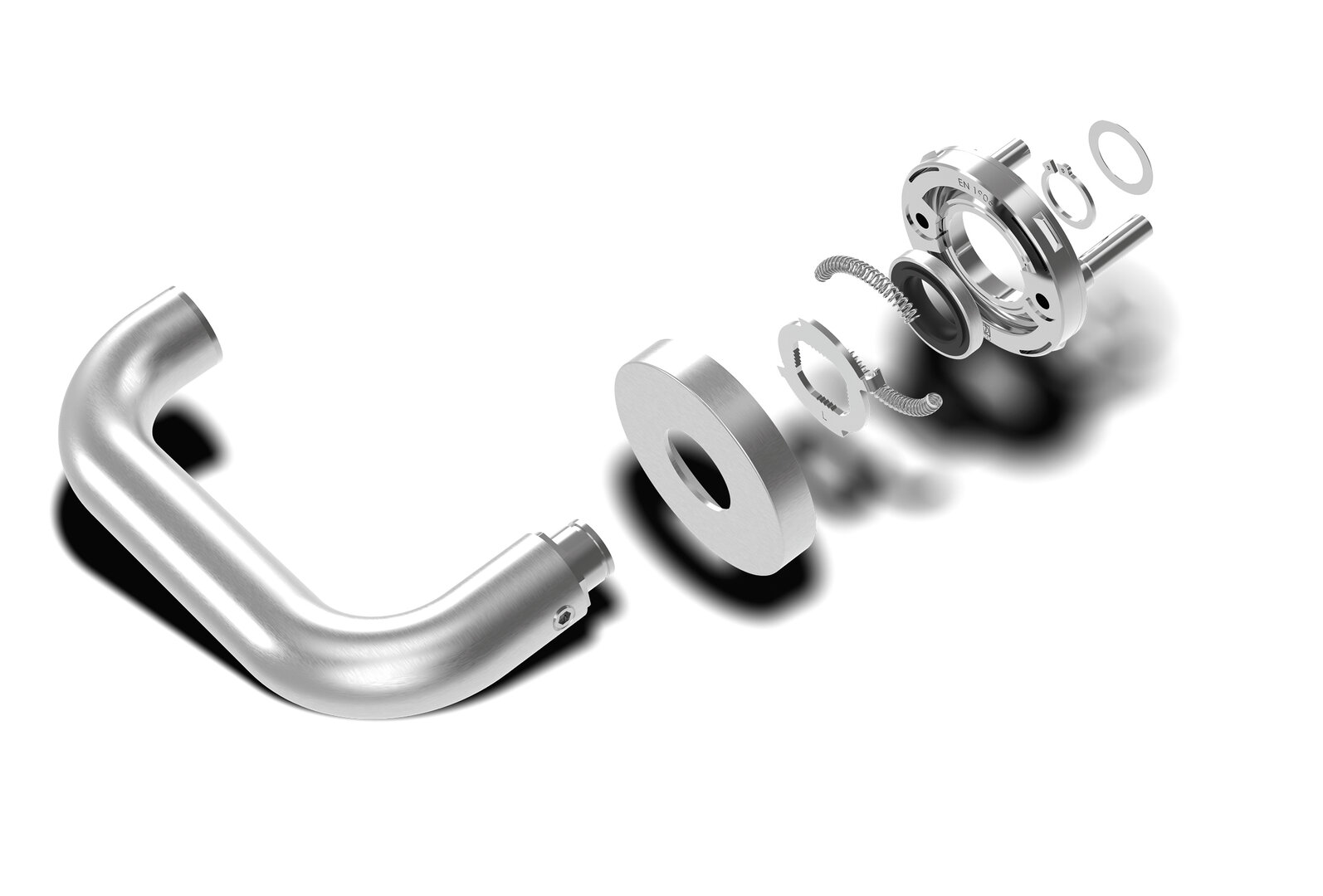

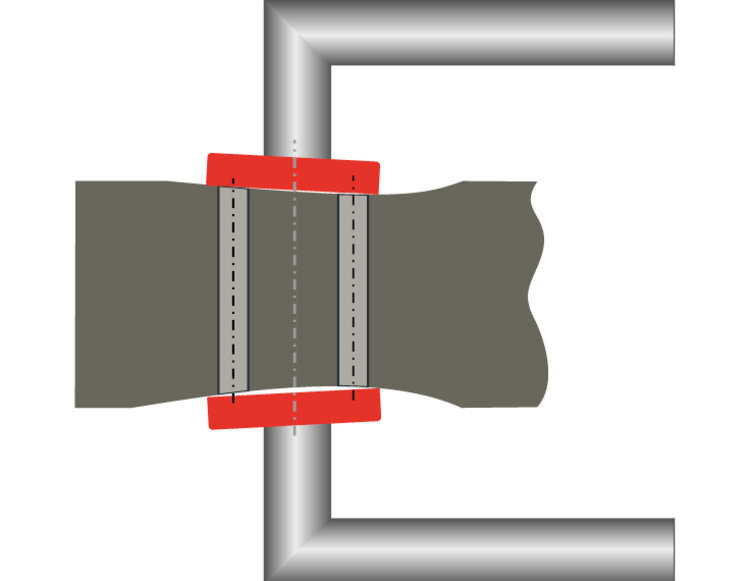

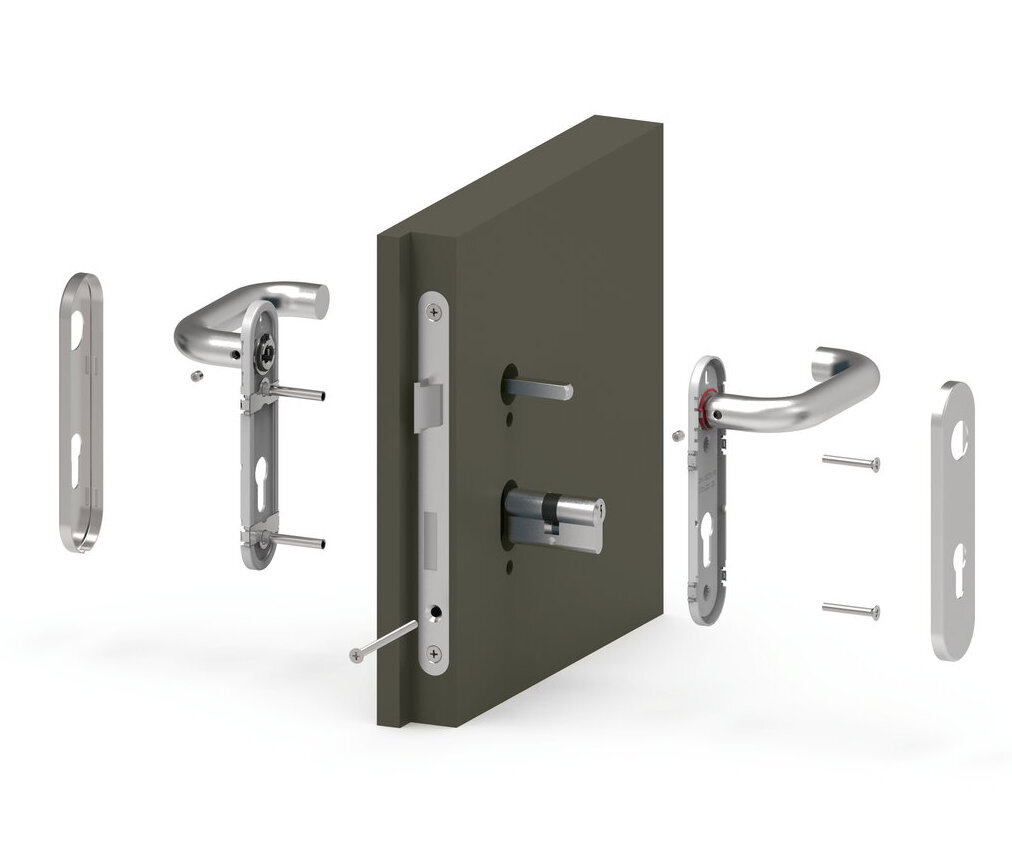

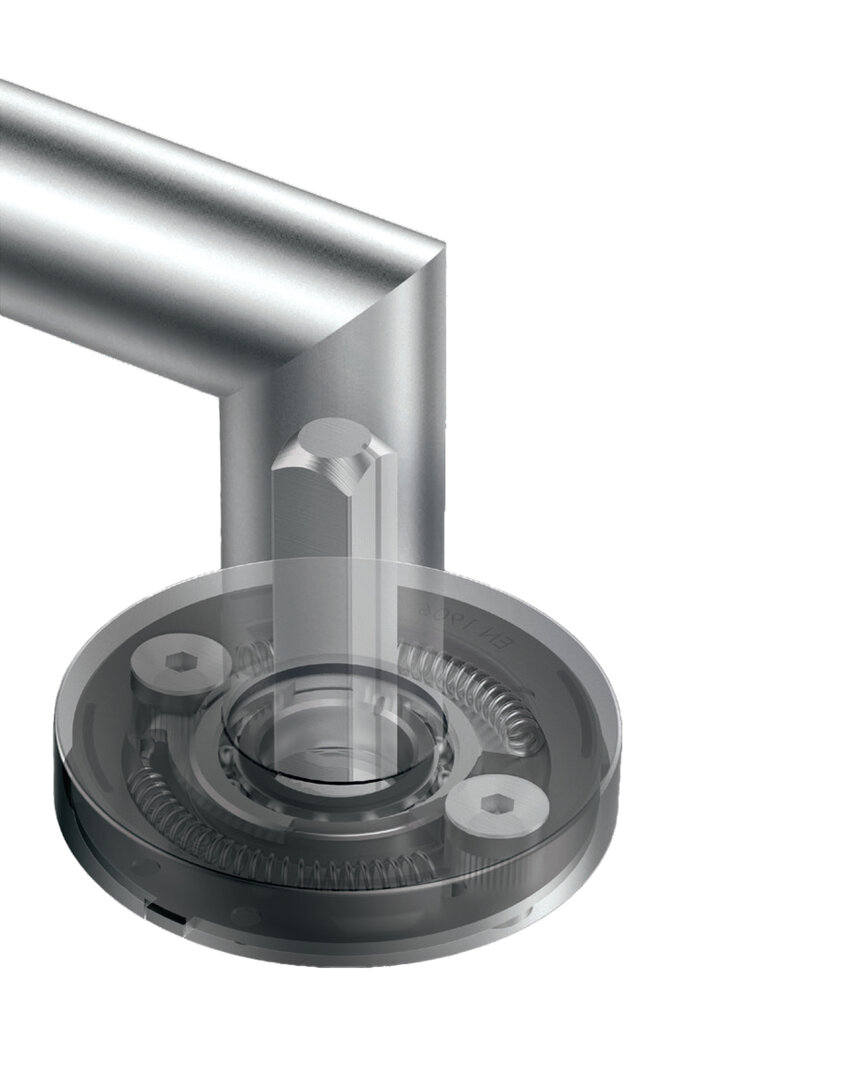

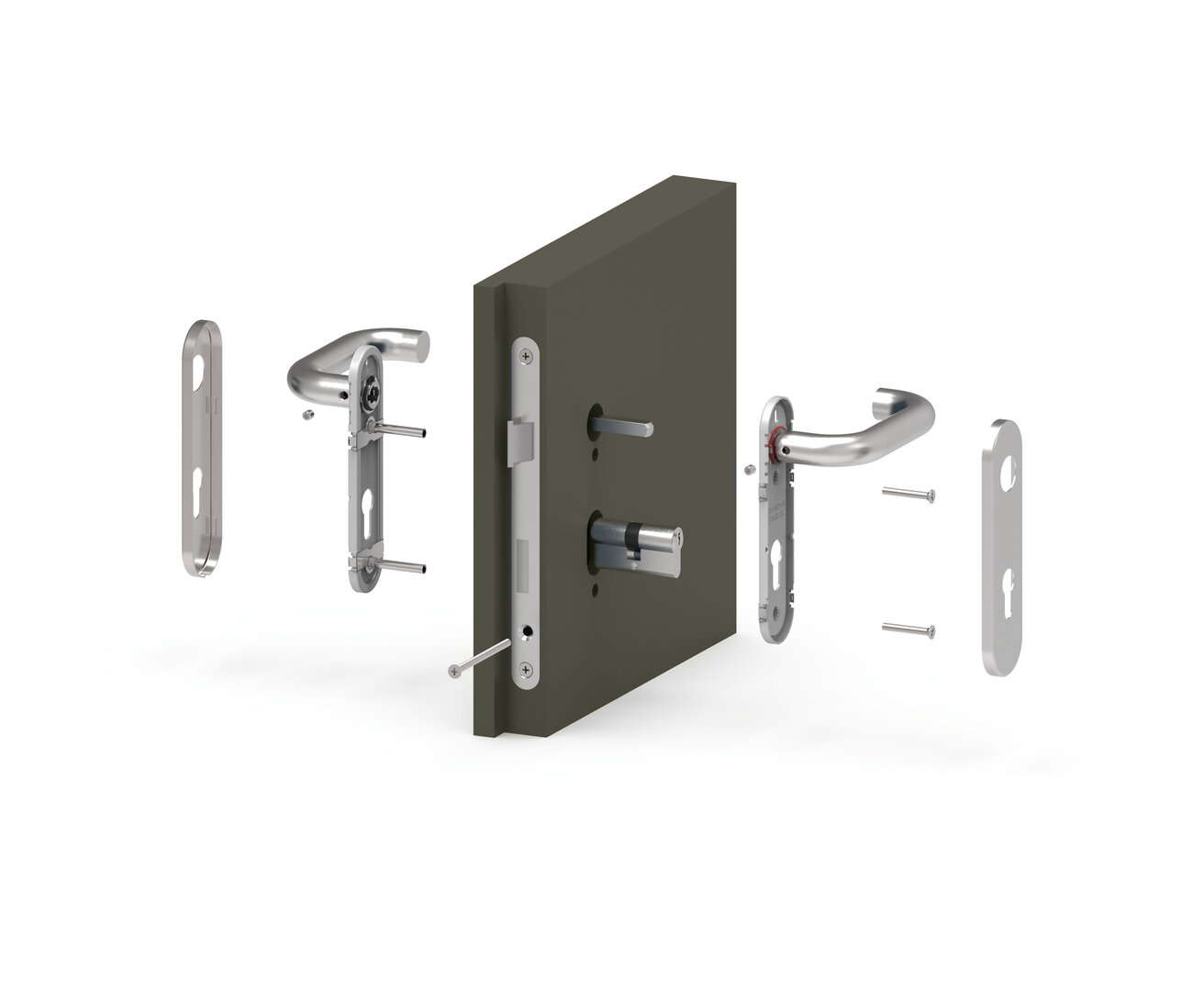

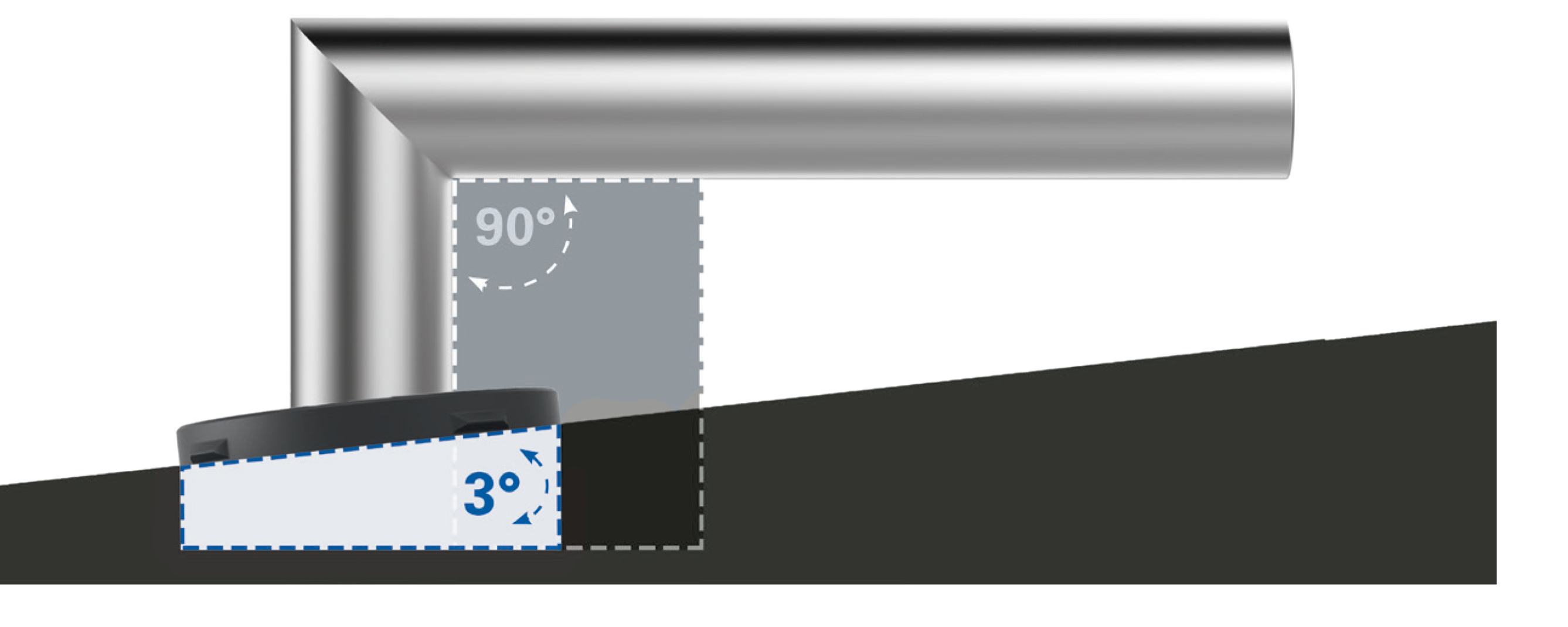

Lagertechniken OGL und OKL
Für langlebige und komfortable Türbeschläge
Die Qualität und Langlebigkeit eines Türdrückers hängen nicht nur vom Design, sondern maßgeblich von der eingesetzten Lagertechnik ab. Bei steinau kommen zwei bewährte Systeme zum Einsatz: OGL (Original-Gleitlager) und OKL (Original-Kugellager). Beide Varianten sorgen für eine dauerhaft zuverlässige Funktion und hohen Bedienkomfort – unterscheiden sich jedoch in Aufbau und Einsatzbereich.
Beide Lagertechniken sind auf höchste Qualität, Funktionalität und Langlebigkeit ausgelegt – und bilden die Grundlage für zuverlässige Türbeschläge in jeder Umgebung. Mit OGL und OKL bietet Steinau die passende Lösung für unterschiedlichste Anforderungen an Komfort, Belastbarkeit und Dauerbeanspruchung.
OGL – Gleitlager für Standardanwendungen
Das Original-Gleitlager (OGL) ist eine robuste und wartungsfreie Lösung für Türen mit normaler Beanspruchung, etwa im Wohnbereich. Es sorgt für eine stabile Führung des Türdrückers und gewährleistet eine gleichmäßige Rückstellung ohne mechanische Abnutzung.

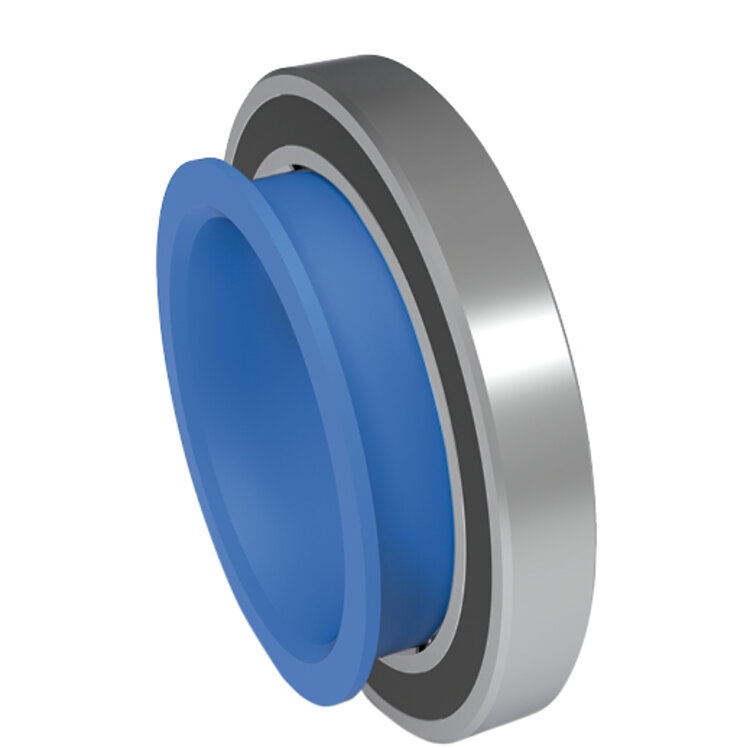

OKL – Kugellager für hohe Beanspruchung
Das Original-Kugellager (OKL) ist die hochwertige Variante für stark frequentierte Türen, wie sie in Bürogebäuden, Schulen oder öffentlichen Einrichtungen vorkommen. Die präzise Kugellagerung garantiert eine besonders leichtgängige Drückerbewegung, reduziert Verschleiß und sorgt für eine langlebige, spielfreie Funktion.
D-510 Kurzschild (K) mit OGL – Gleitlagertechnik Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff Festdrehbar…
D-110 Kurzschild (K) mit OGL – Gleitlagertechnik Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff Festdrehbar…
D-310 Kurzschild (K) mit OGL – Gleitlagertechnik Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff Festdrehbar…
D-410 Kurzschild (K) mit OGL – Gleitlagertechnik Drückerführung mit einem wartungsfreiem Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar…
D-110 Langschild (L) mit OGL – Gleitlagertechnik Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff…
D-310 Langschild (L) mit OGL – Gleitlagertechnik Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff…
D-115 Ovalrosette mit OGL – Gleitlagertechnik Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff Mit festem oder…
D-315 Ovalrosette mit OGL – Gleitlagertechnik Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff Mit festem oder…
D-415 Ovalrosette mit OGL – Gleitlagertechnik Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Mit festem oder…
D-515 Ovalrosette mit OGL – Gleitlagertechnik Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff Mit festem oder…

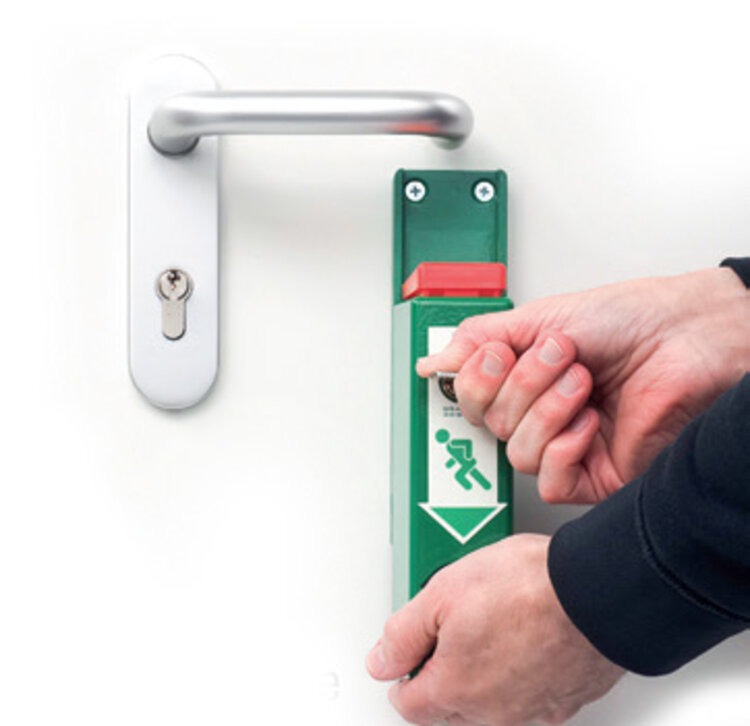

Zubehör

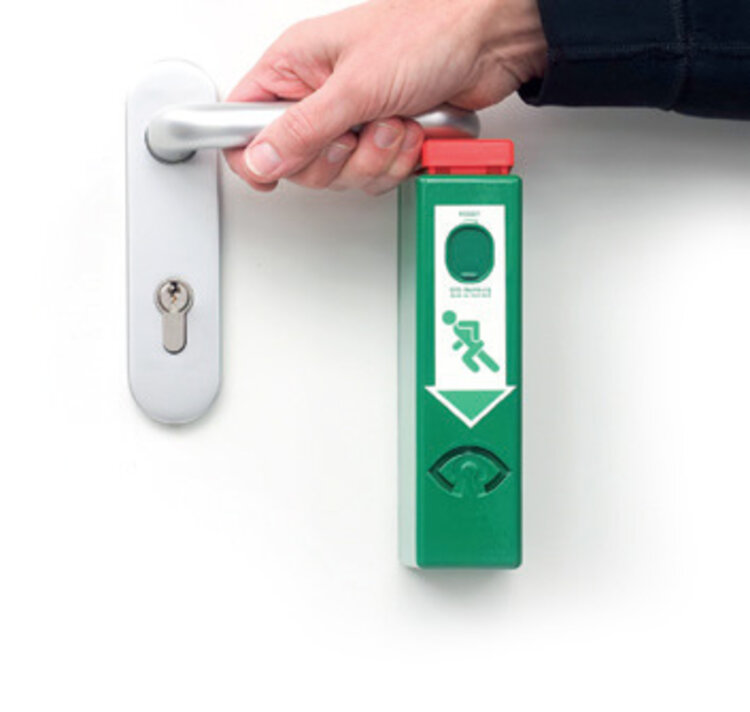

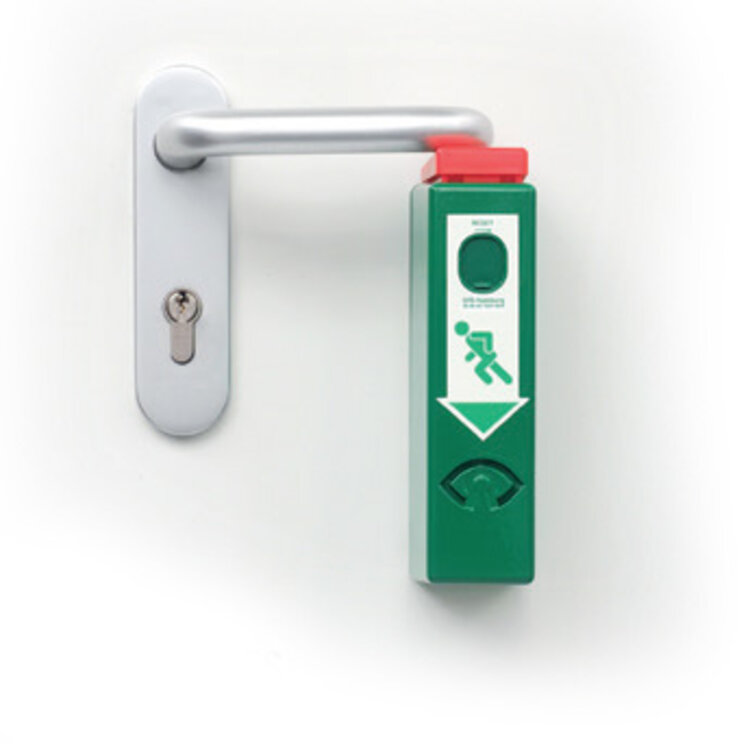

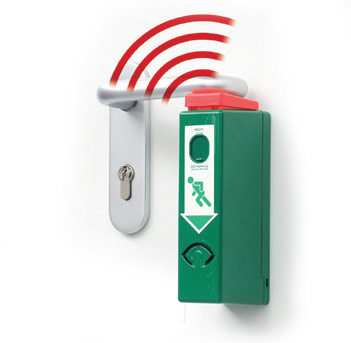

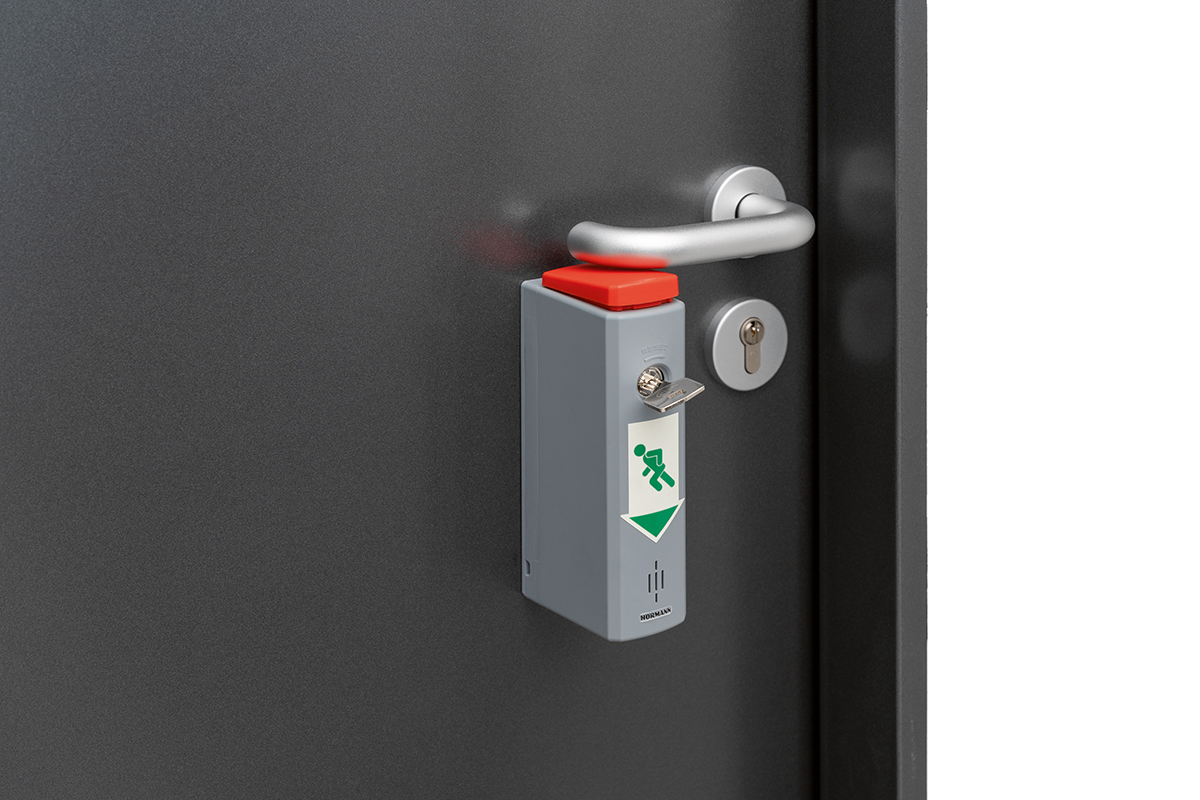

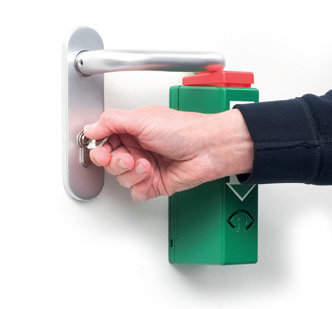

Türwächter Drückerverson PZ®
Der Türwächter Drückerverson PZ ist speziell für den Einsatz an Stahl-Objekttüren konzipiert und bietet eine zuverlässige und robuste Lösung für kontrollierte Türnutzung im Objektbereich.
Die Ausführung mit Profilzylinder (PZ) ermöglicht eine sichere und bewährte Schließtechnik. Dank der Farbgebung in silbergrau RAL 7001 fügt sich der Türwächter optisch harmonisch in moderne Stahl-Objekttüren ein.

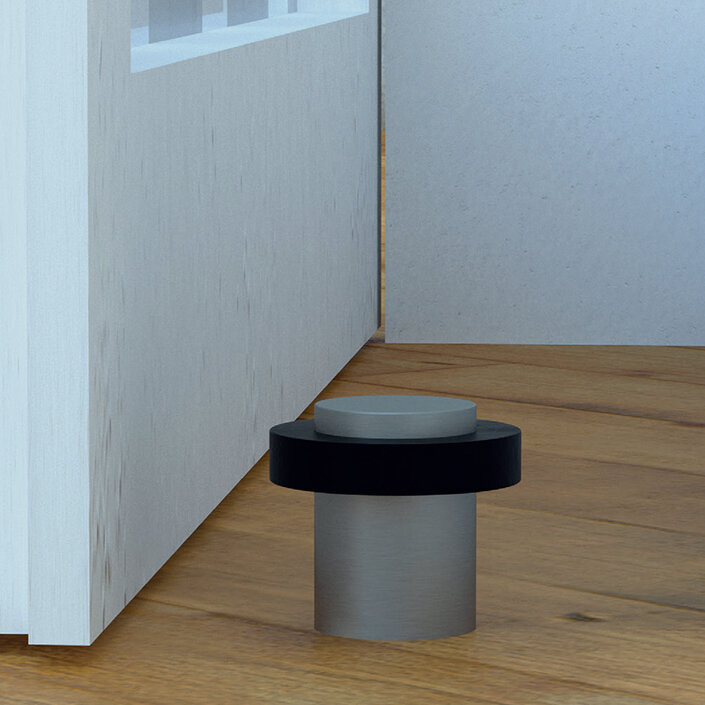

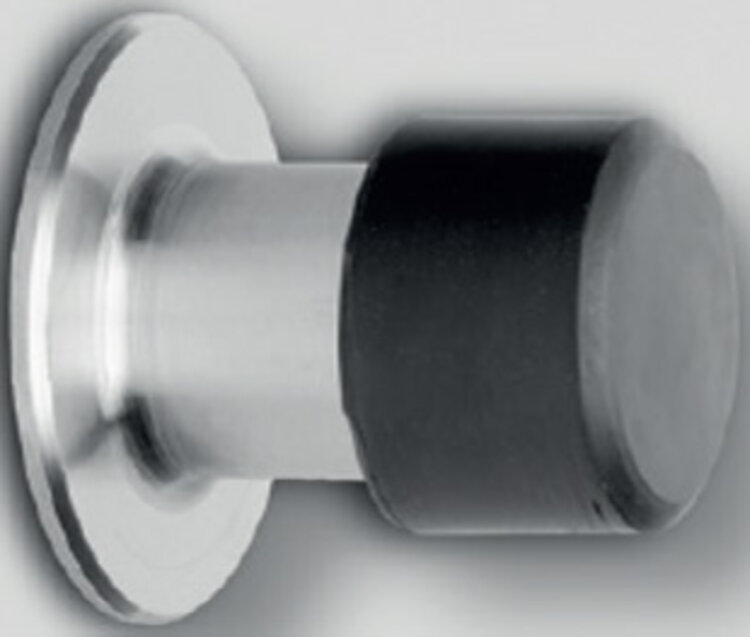

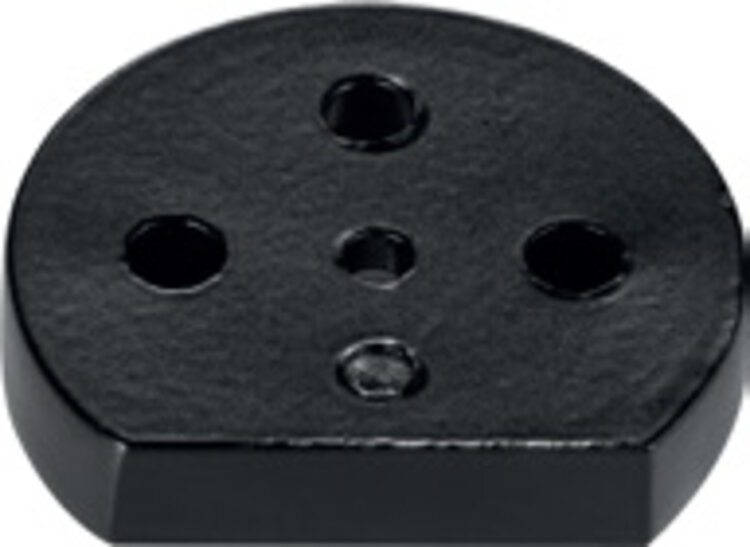

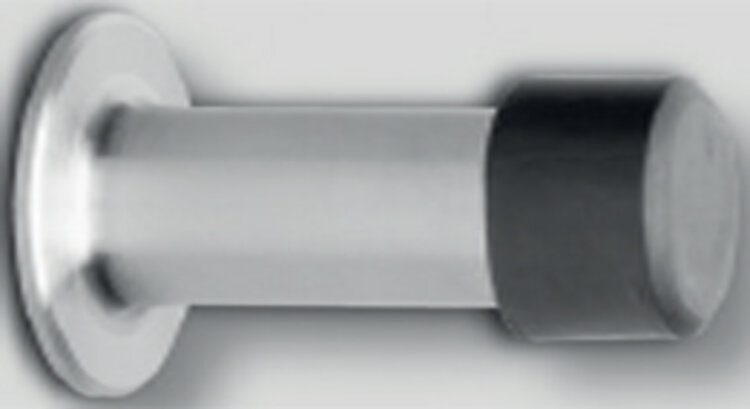

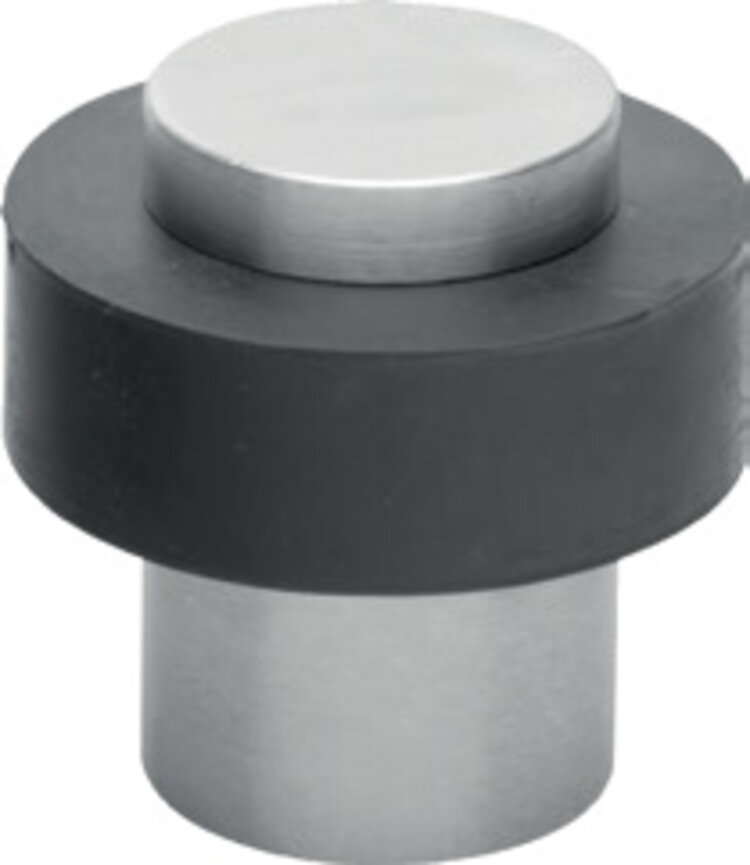

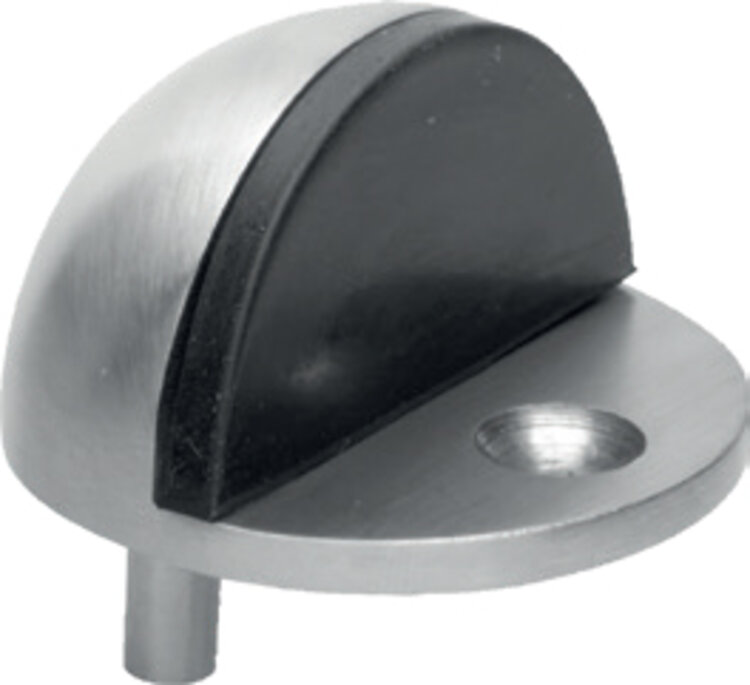

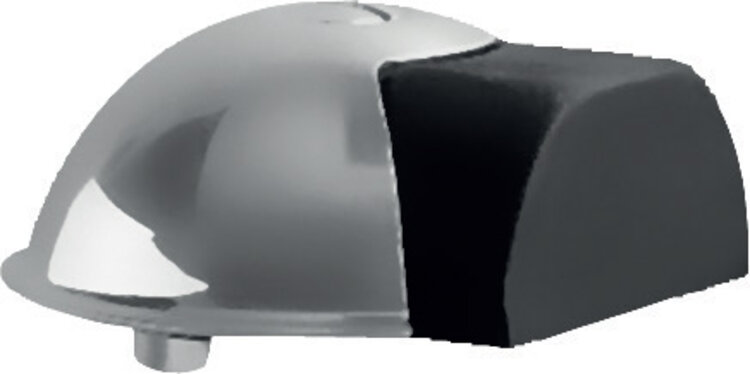

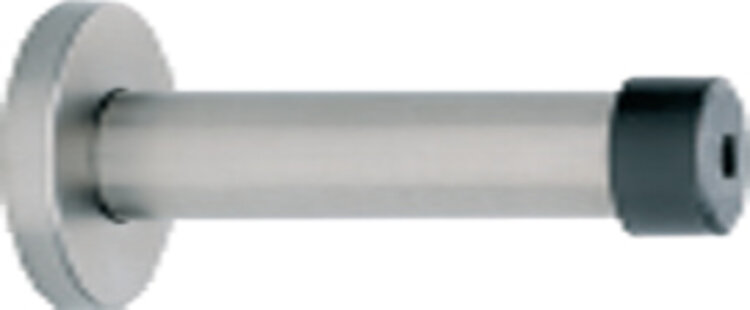

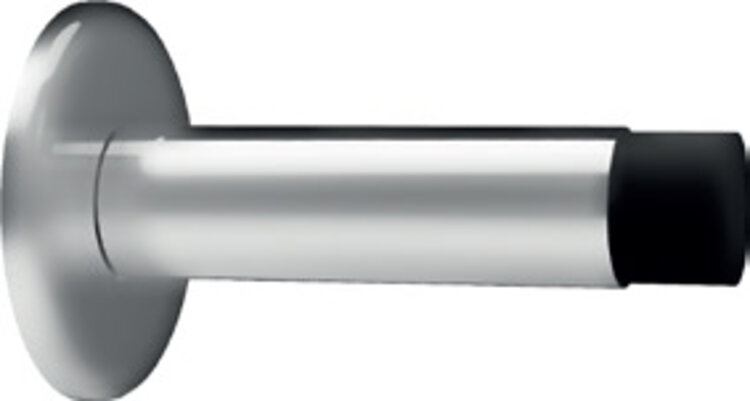

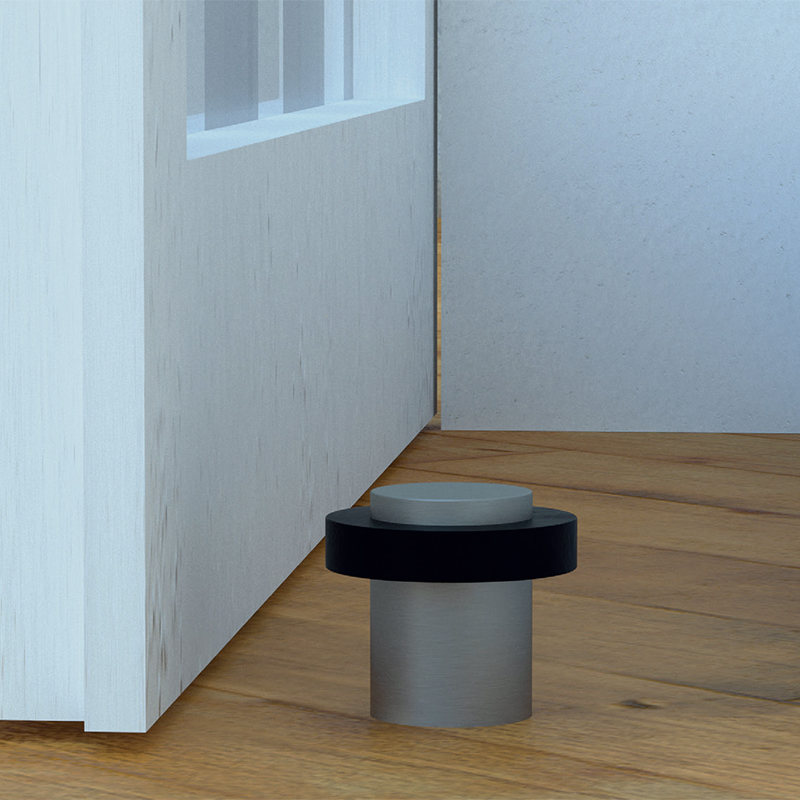

Boden- und Wandstopper
Hochwertige, in Deutschland gefertigte Produkte aus Edelstahl und Aluminium. Erhältlich in verschiedenen Größen und Formen, mit matten, polierten oder eloxierten Oberflächen. Das moderne Design wird durch schwarzen Gummi ergänzt, der nicht nur die Ästhetik verbessert, sondern auch die Griffigkeit erhöht. Jedes Produkt wird inklusive Befestigungsmaterial geliefert, um eine einfache Installation zu gewährleisten. Robust, langlebig und ansprechend – die ideale Wahl für stilvolle und funktionale Lösungen.

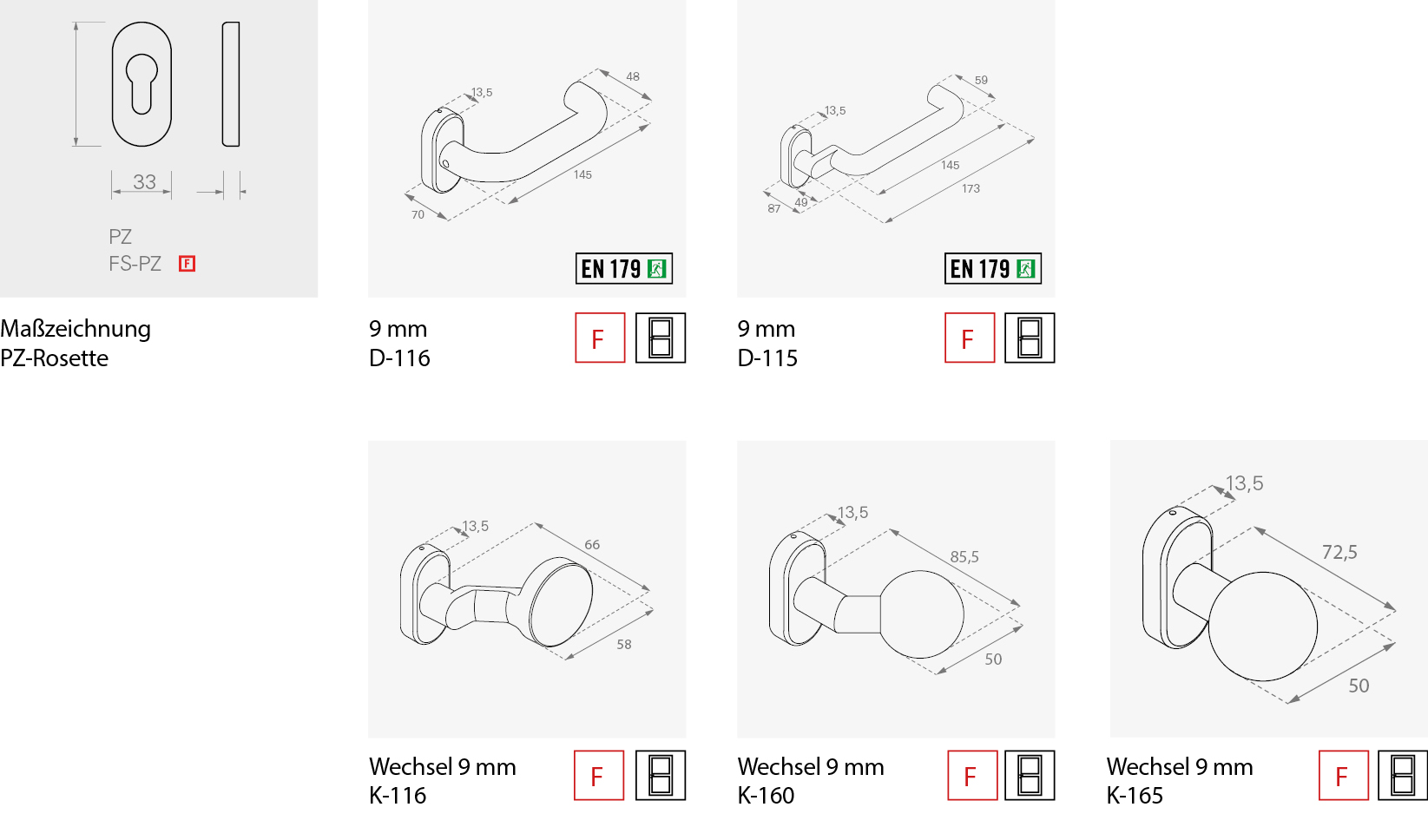

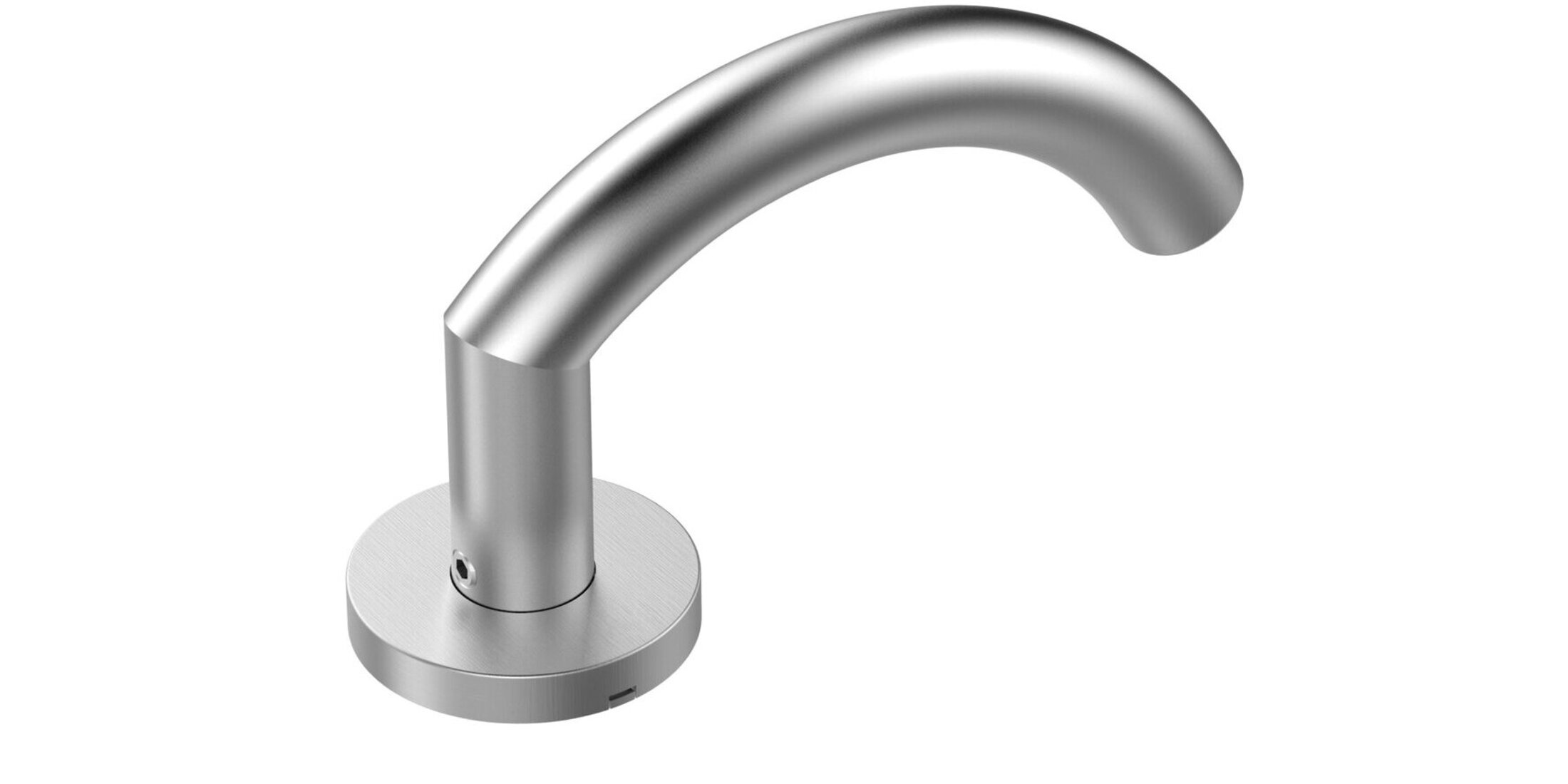

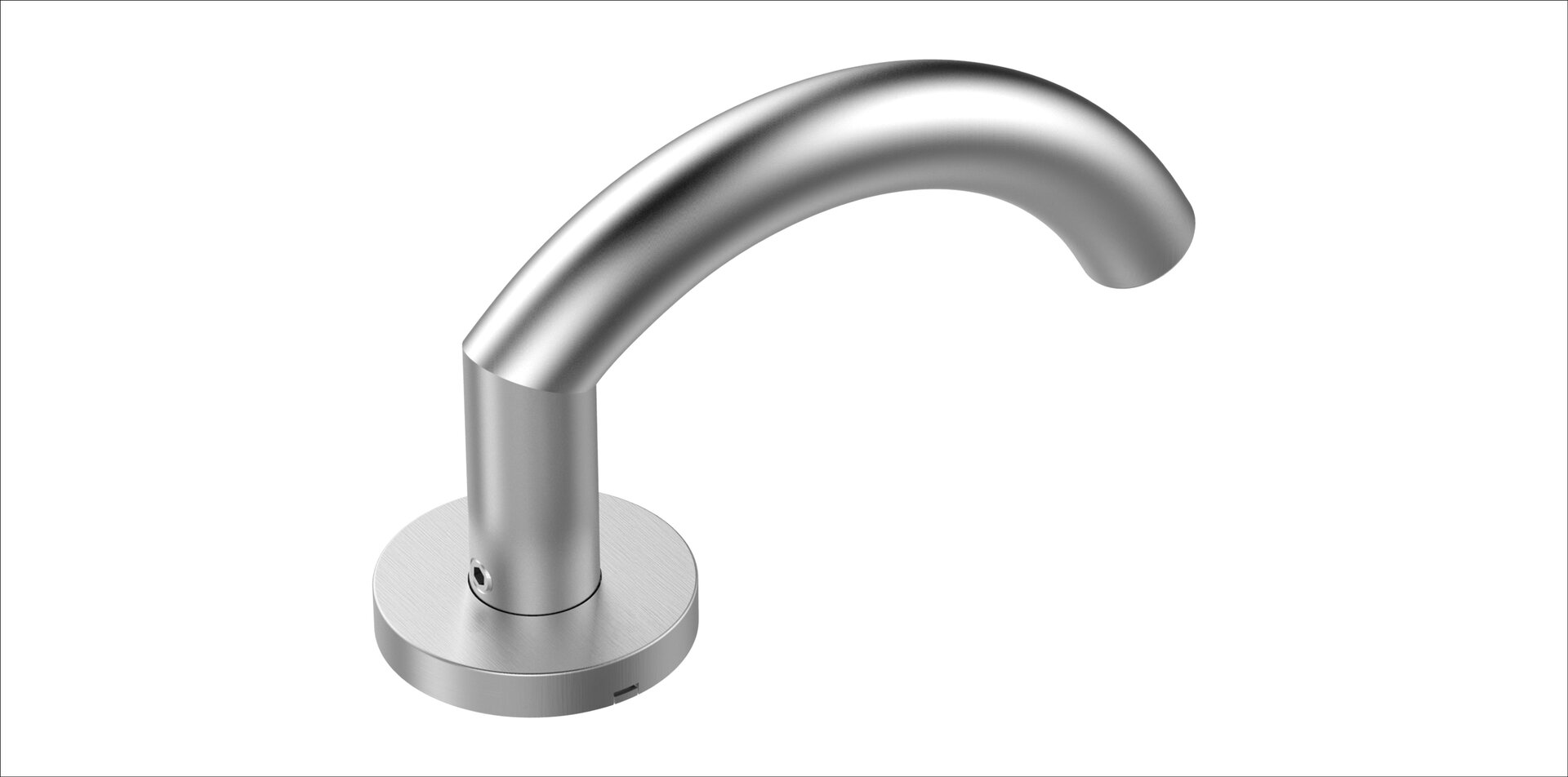

Produktfamilie D-100

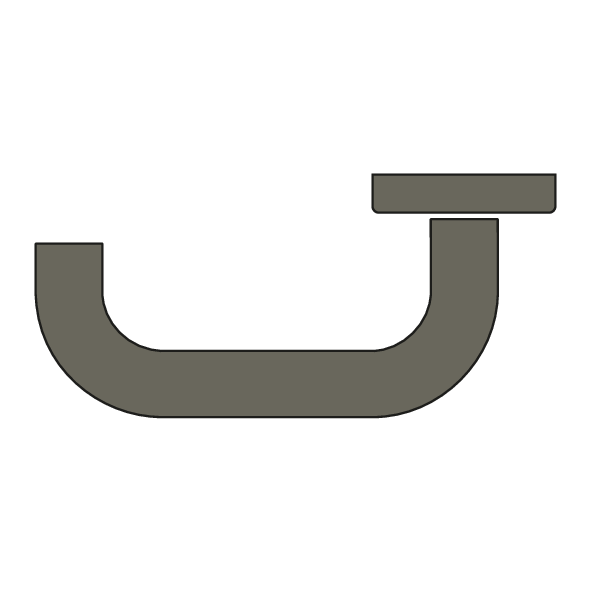

U-Form Türdrücker: Klassisches Design mit funktionalem Mehrwert
Der U-Form Türdrücker ist ein echter Klassiker im Türbeschlag-Design – und das aus gutem Grund: Die charakteristische zweite 90-Grad-Biegung bietet nicht nur optische Klarheit, sondern vor allem funktionale Vorteile. Besonders in Bereichen, in denen ein Verhaken von Kleidung, Taschen oder Materialien verhindert werden soll, zeigt der u-förmige Drücker seine Stärke. Die hintere Kröpfung sorgt dafür, dass sich Mantelärmel oder Einkaufstaschen nicht unbeabsichtigt in der Klinke verfangen.
Darüber hinaus überzeugt dieser ergonomische Türdrücker auch durch seinen hohen Bedienkomfort: Die Formgebung unterstützt den Handballen beim Öffnen der Tür und ermöglicht ein angenehmes Greifgefühl – ideal für häufig frequentierte Türen in Wohn- und Objektbereichen. Der U-Form Türdrücker vereint Funktionalität, Sicherheit und Komfort in einem stilvollen, zeitlosen Design.

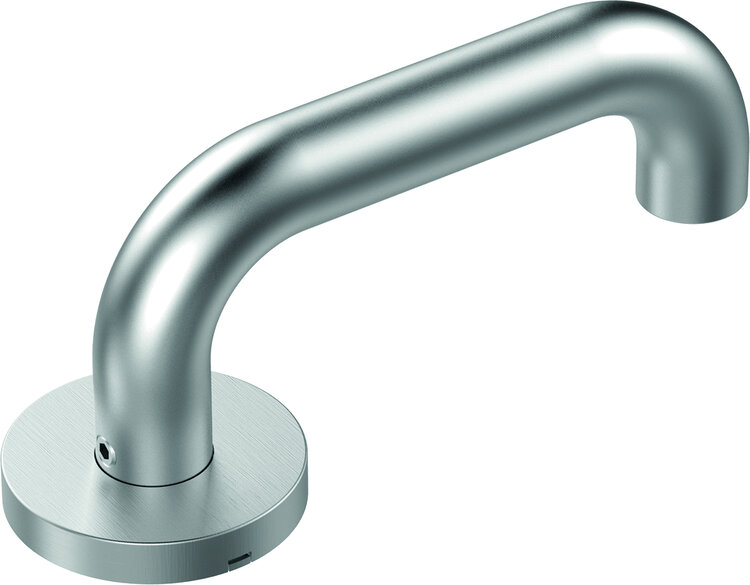

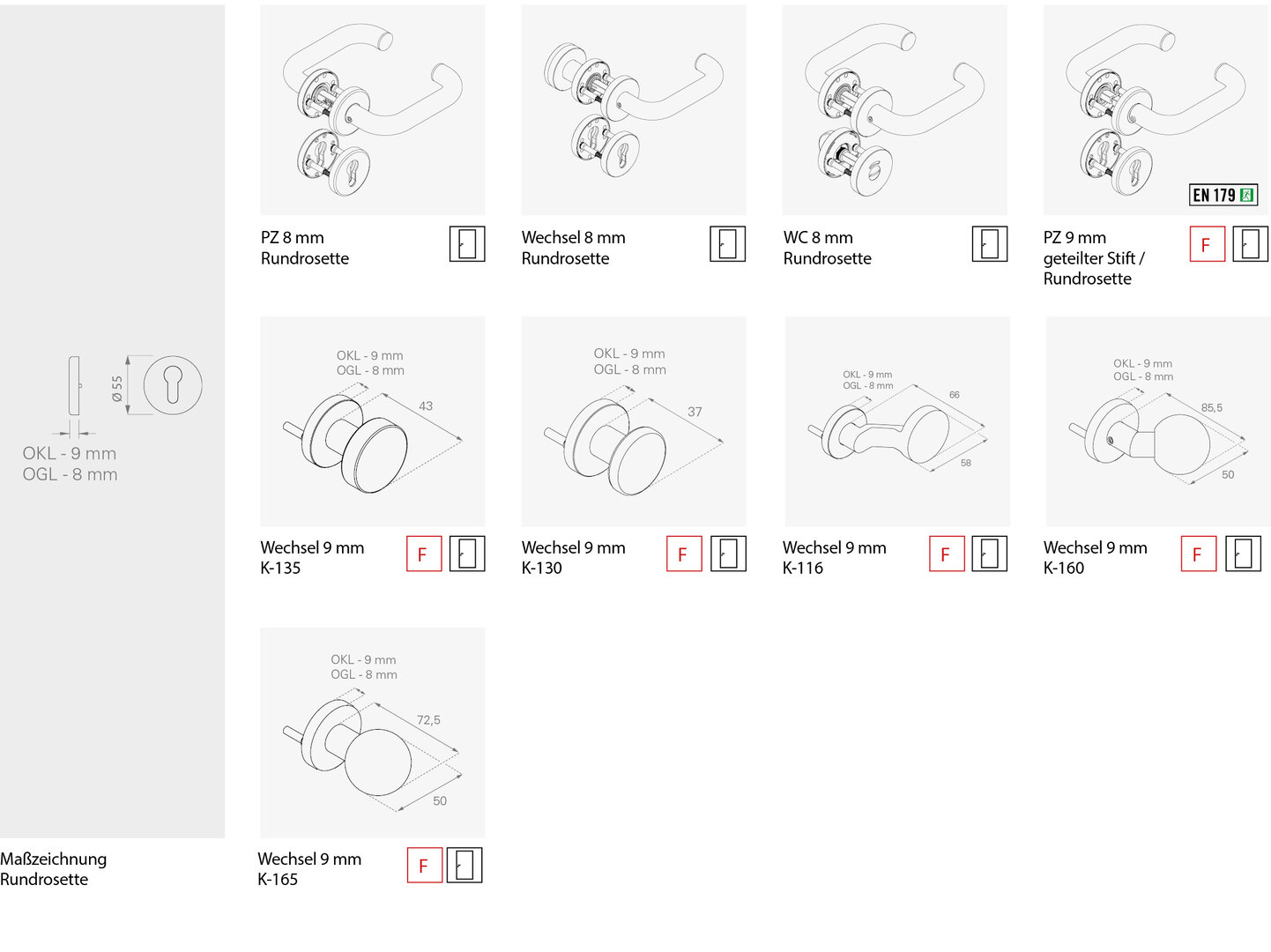

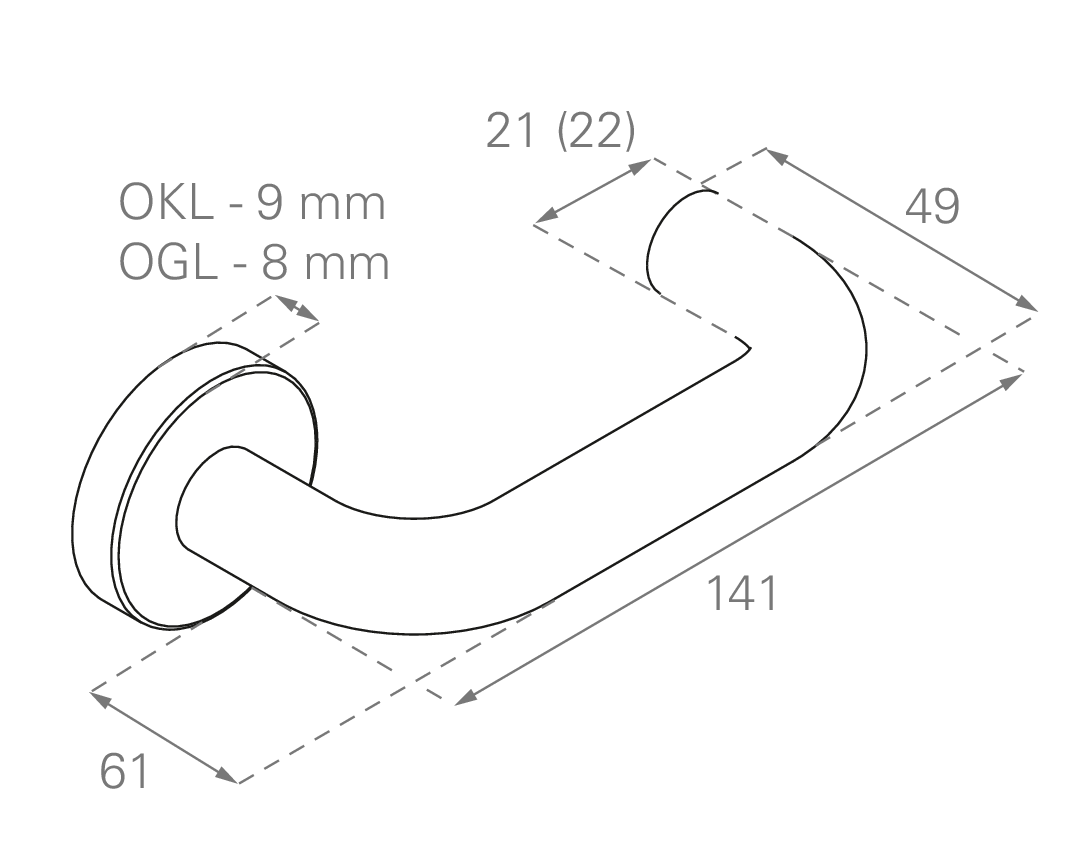

D-110 Rundrosette (Holz-, Stahl- und Edelstahltüren)
Mit OKL Magis – Kugellagertechnik
Objektbeschlag mit einem wartungsfreien geschlossenen Kugellager und integrierten Flexlager als Drückerführung. Festdrehbar gelagert mit Federrückstellung und 90° Festanschlag. Stahlunterkonstruktion mit Stütznocken und integrierten Befestigungsbolzen. Verdeckte, durchgehende Verschraubung, Abdeckrosetten im kantigen Design. Bei Wechselbeschlägen bitte die DIN-Richtung beachten.
Benutzerkategorie Klasse 4
Korrosionsklasse 5
Stütznocken: Ø 8 x 5 mm
Mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreiem Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DIN-Links / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm

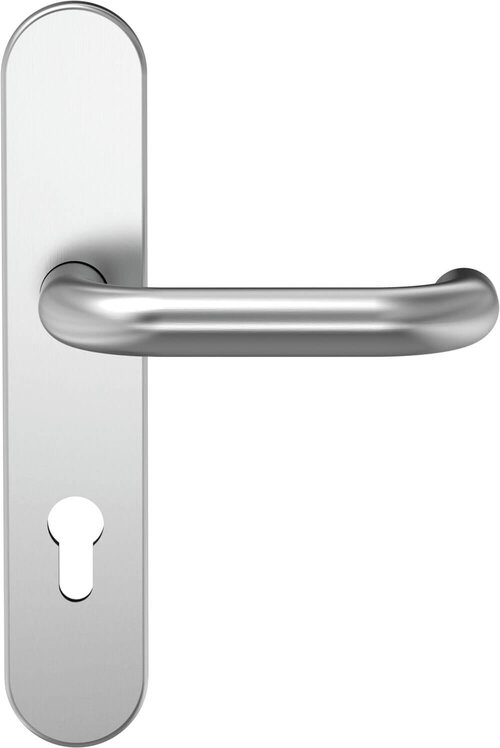

D-110 Langschild (Holz-, Stahl- und Edelstahltüren)

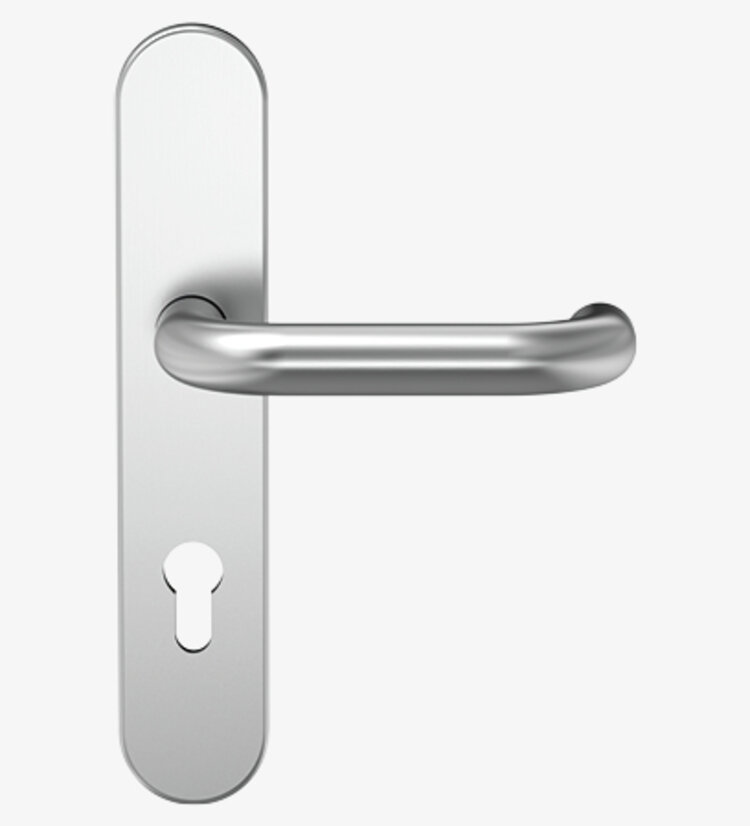

D-110 Langschild (L) mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Federunterstützung. Festdrehbar gelagerter Drücker. Stahl-/Kunststoffunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-117. Bei Wechsel- und WC-Beschlägen bitte die DIN-Richtung beachten.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 5 mm

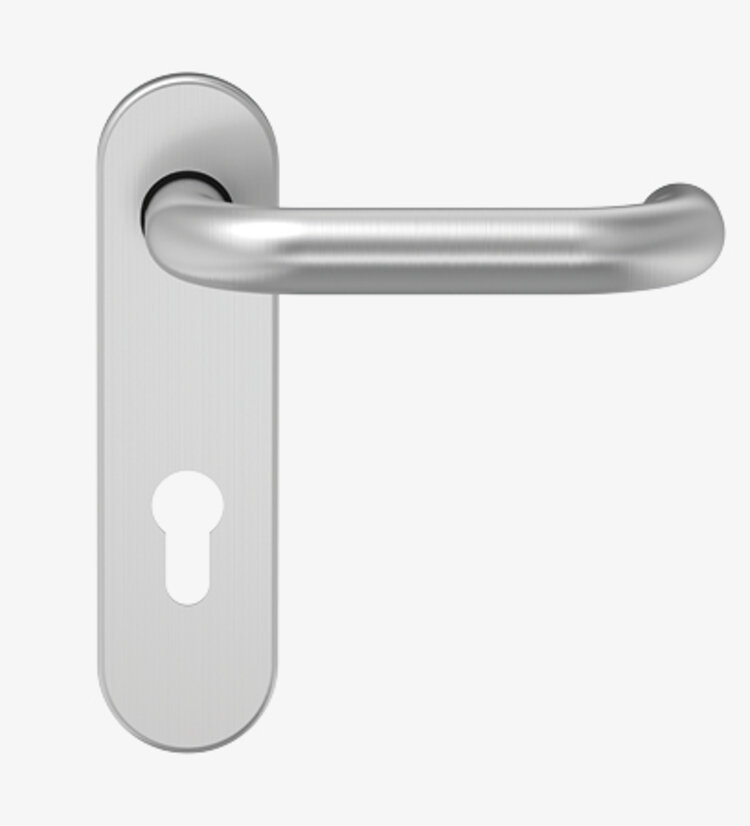

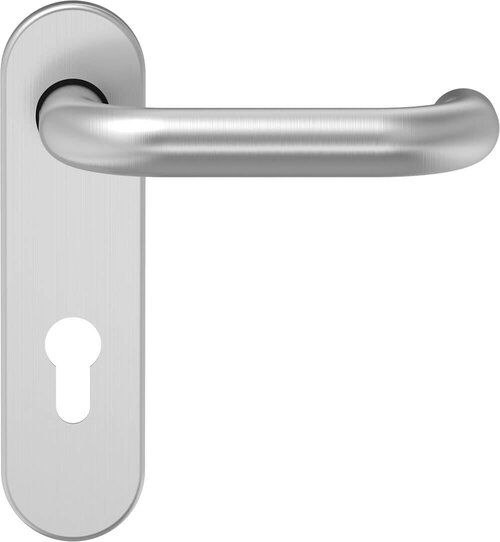

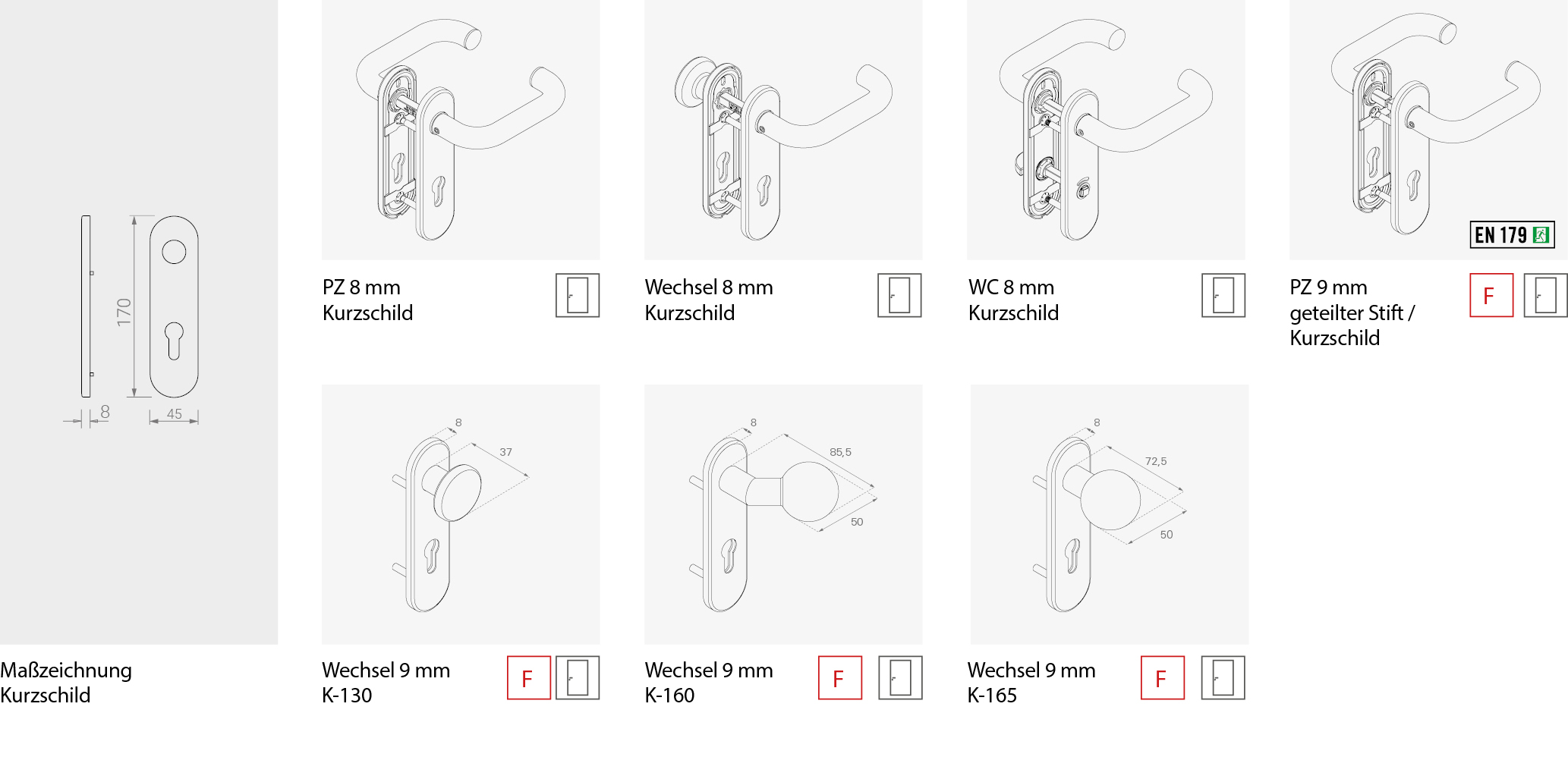

D-110 Kurzschild (Holz-, Stahl- und Edelstahltüren)
D-110 Kurzschild (K) mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreiem Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DINLinks / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm

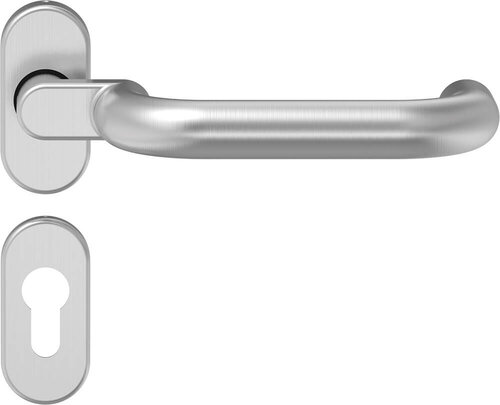

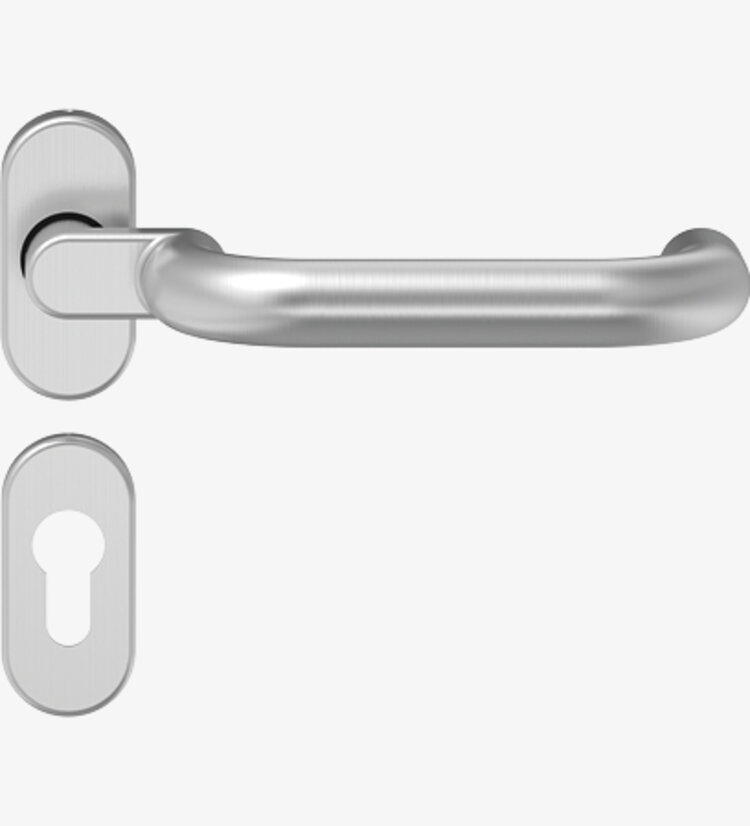

D-115 Ovalrosette (Rohrrahmentüren)
D-115 Ovalrosette mit OGL – Gleitlagertechnik
Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Mit festem oder festdrehbarem Knopf und kraftvoller Rückholfeder. Bündige Grundrosette, keine größere Drückerbundbohrung erforderlich. Als Wechselbeschlag mit Knopf K-116 und K-160.
Benutzerkategorie Klasse 4
Stütznocken: Ø 5 x 3 mm

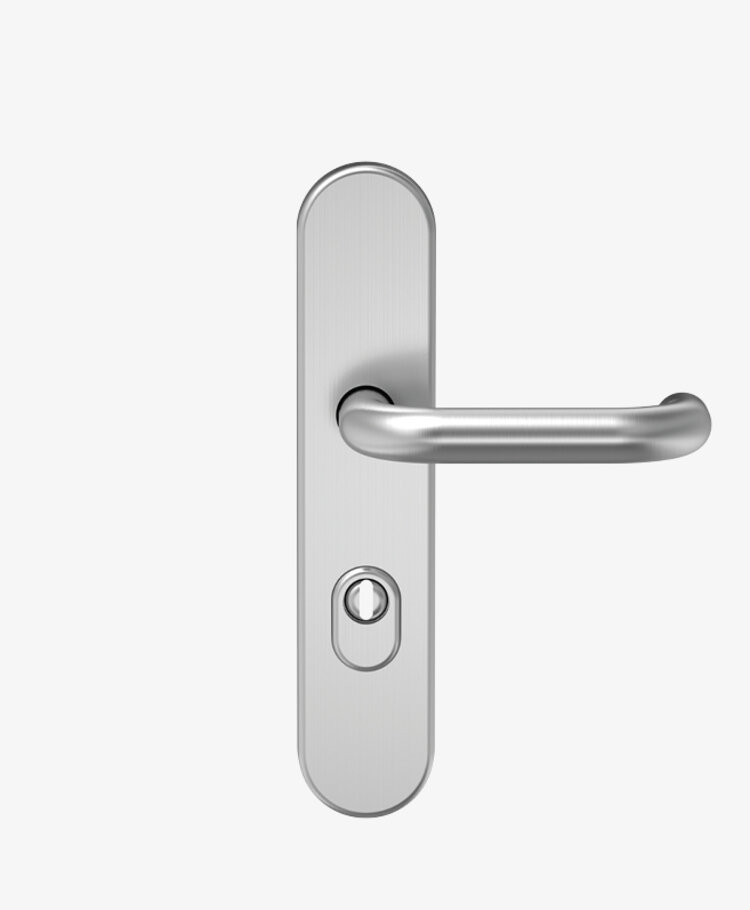

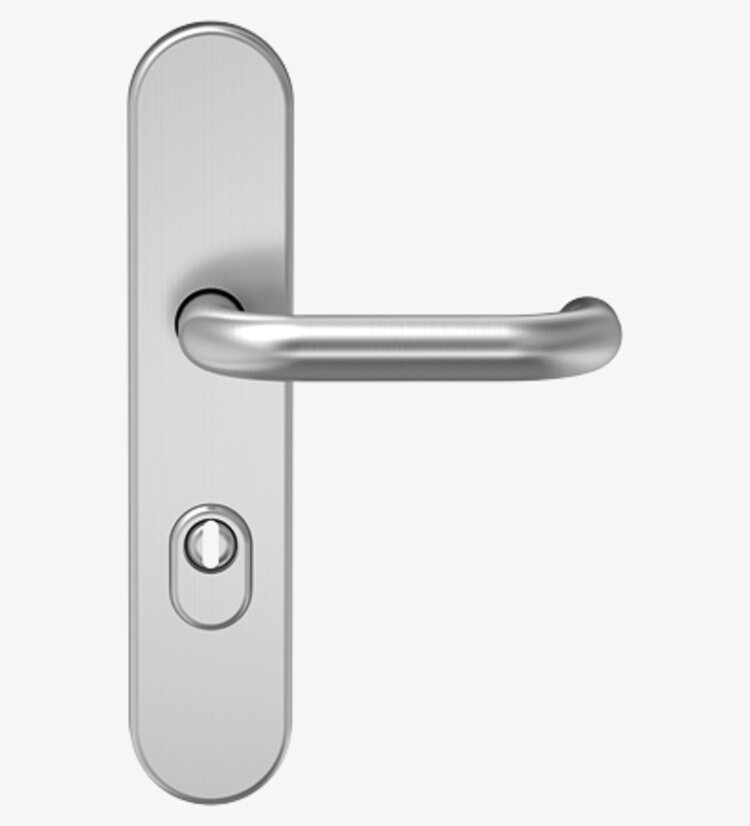

D-110 Schutzbeschlag (Holz-, Stahl- und Edelstahltüren)
D-110 Langschildschutzbeschlag mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit von ES 1 / Klasse 2 bis ES 3 / Klasse 4. Als Wechselbeschlag mit verschiedenen Knopf- und Griffformen erhältlich.
Benutzerkategorie Klasse 4
Stütznocken:
Ø 12 x 17 mm (M8)
Ø 12 x 6 mm (M6)
Außenseite: Bauhöhe 15 mm
Befestigungsbolzen (kurz) Ø 12 x 6 mm (M8) auf Anfrage.
FS-92 auf Anfrage.
Ergänzende Varianten
Technik U-Form Drücker D-110
Produktfamilie D-100

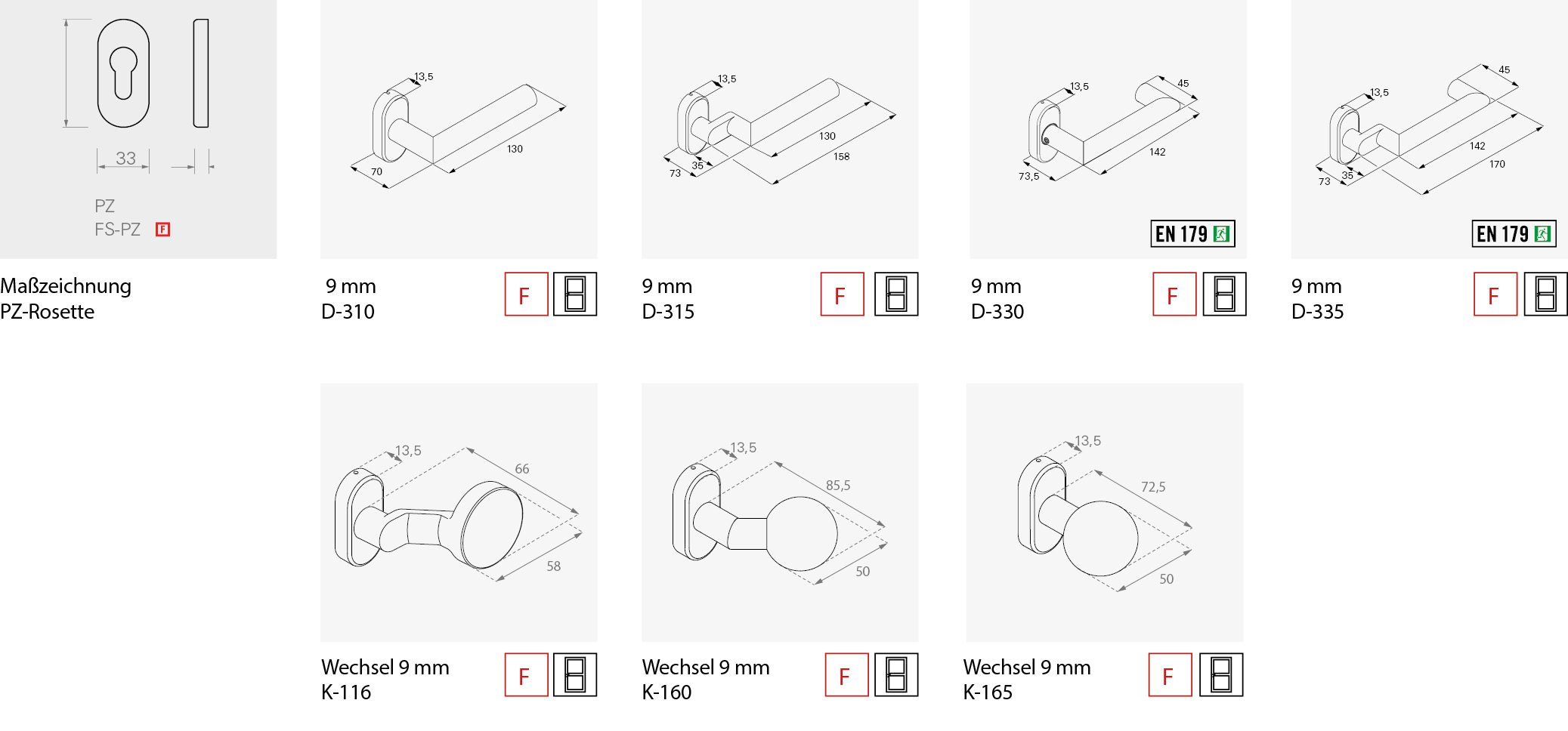

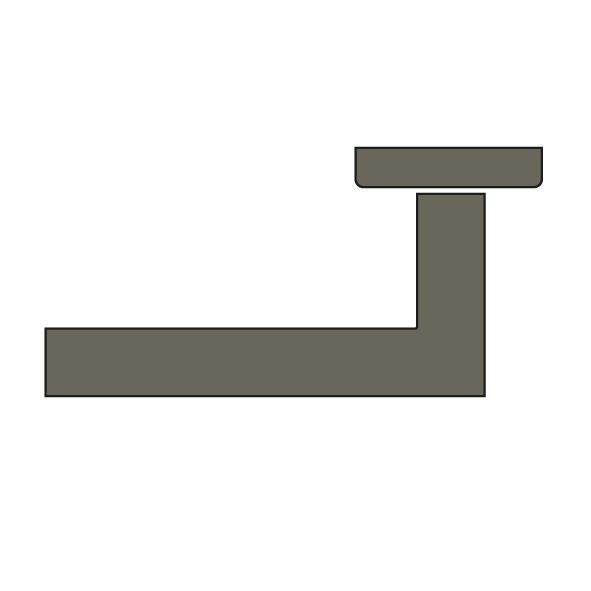

Produktfamilie D-300
Geometrischer Designklassiker mit Frankfurter Wurzeln
Der Türdrücker D-300 interpretiert einen ikonischen Klinken-Entwurf aus den 1920er-Jahren neu und überzeugt durch seine klare, geometrische Formensprache. Die Konstruktion ist denkbar schlicht und gleichzeitig raffiniert: Ein Rundrohr wird per Gehrungsschnitt geteilt und im rechten Winkel präzise wieder zusammengesetzt. Das Ergebnis ist ein reduziertes, aber kraftvoll wirkendes Design, das die funktionale Ästhetik der Moderne aufgreift.
Die Bezeichnung „Frankfurter Drücker“ trägt dieses Modell nicht nur aufgrund seiner gestalterischen Nähe zum historischen Frankfurter Normendrücker. Es wurde auch beim Neubau des renommierten Architekturmuseums Frankfurt eingesetzt und steht damit exemplarisch für architekturbezogenes Produktdesign mit hoher gestalterischer Relevanz.
Der D-300 Türdrücker ist ideal für den Einsatz in stilvollen, modernen Gebäuden, die Wert auf klare Linien, authentische Materialien und gestalterische Aussagekraft legen. Ein echtes Highlight für Architekten, Designliebhaber und Bauherren mit Anspruch an zeitloses Türbeschlag-Design.

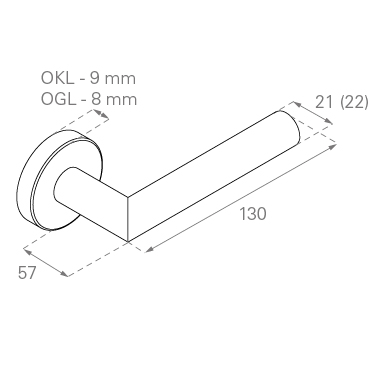

D-310 Rundrosette (Holz-, Stahl- und Edelstahltüren)

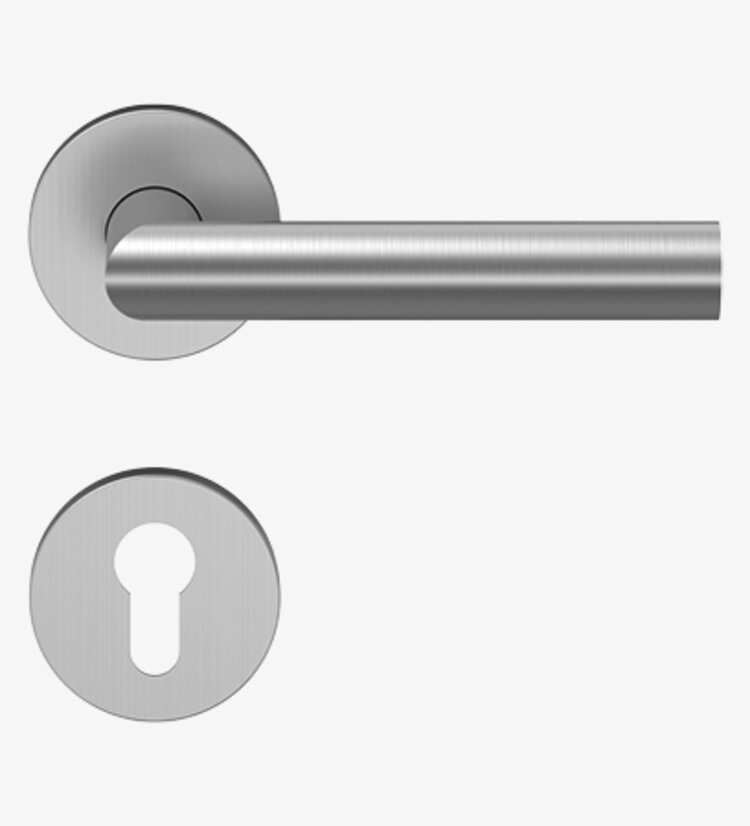

D-310 Rundrosette mit OKL Magis – Kugellagertechnik
Objektbeschlag mit einem wartungsfreien geschlossenen Kugellager und integrierten Flexlager als Drückerführung. Festdrehbar gelagert mit Federrückstellung und 90° Festanschlag. Stahlunterkonstruktion mit Stütznocken und integrierten Befestigungsbolzen. Verdeckte, durchgehende Verschraubung, Abdeckrosetten im kantigen Design. Bei Wechselbeschlägen bitte die DIN-Richtung beachten.
Benutzerkategorie Klasse 4
Korrosionsklasse 5
Stütznocken: Ø 8 x 5 mm
D-310 Rundrosette mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DIN-Links / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm

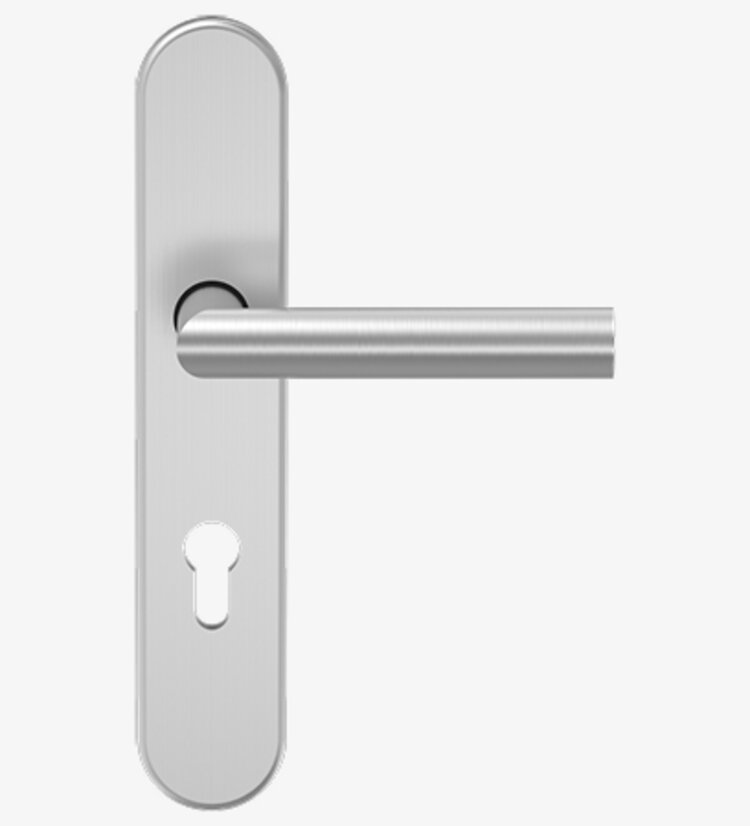

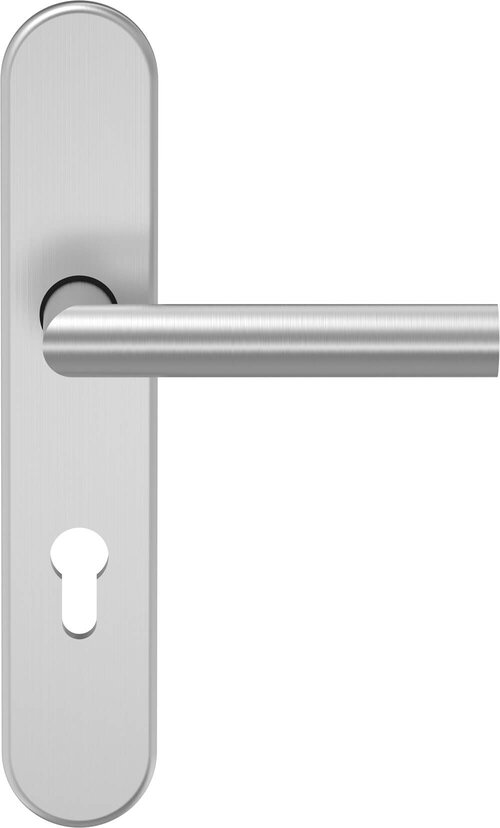

D-310 Langschild (Holz-, Stahl- und Edelstahltüren)

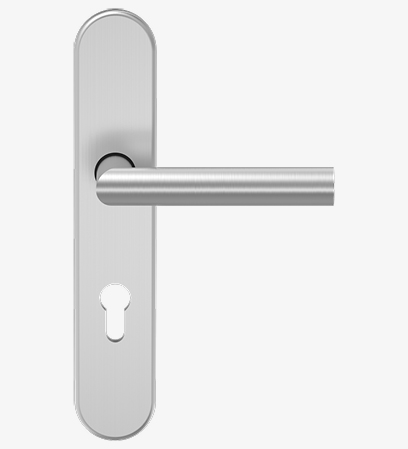

D-310 Langschild (L) mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreiem Gleitlager aus selbstschmierendem Kunststoff. Federunterstützung. Festdrehbar gelagerter Drücker. Stahl-/Kunststoffunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130. Bei Wechsel- und WC-Beschlägen bitte die DIN-Richtung beachten.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 5 mm

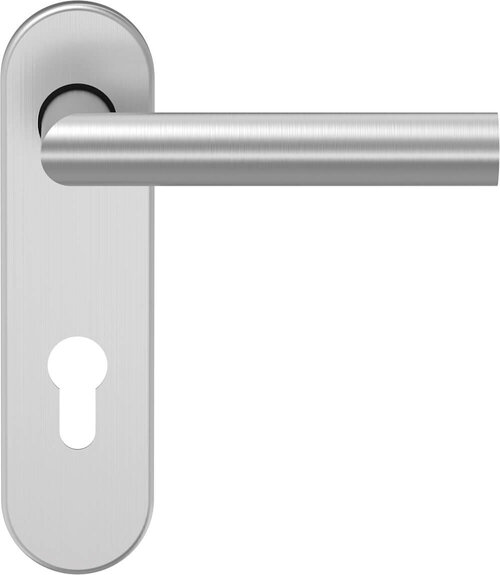

D-310 Kurzschild (Holz-, Stahl- und Edelstahltüren)

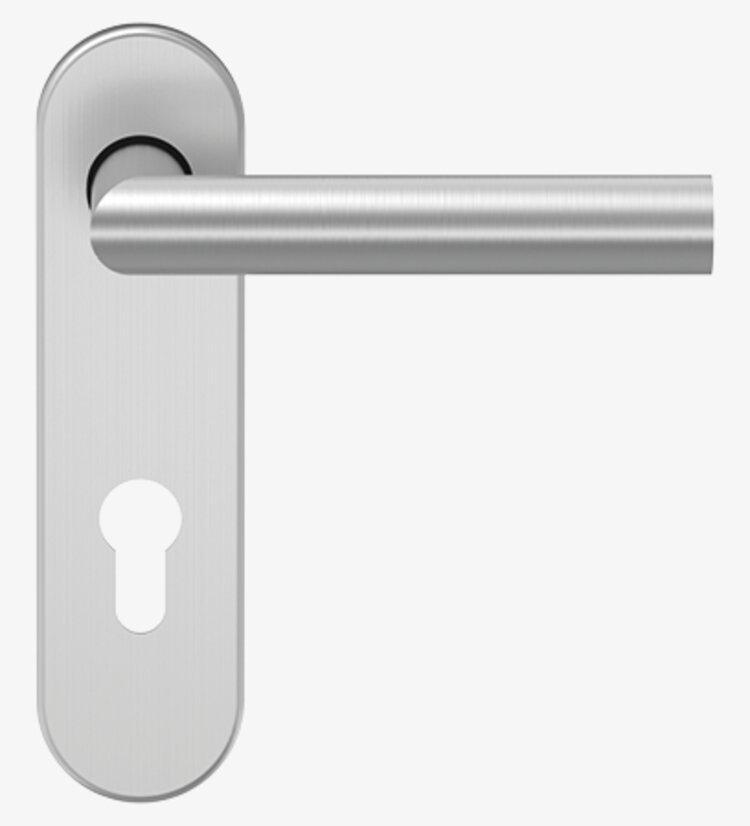

D-310 Kurzschild (K) mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DIN-Links / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm
D-315 Ovalrosette (Rohrrahmentüren)

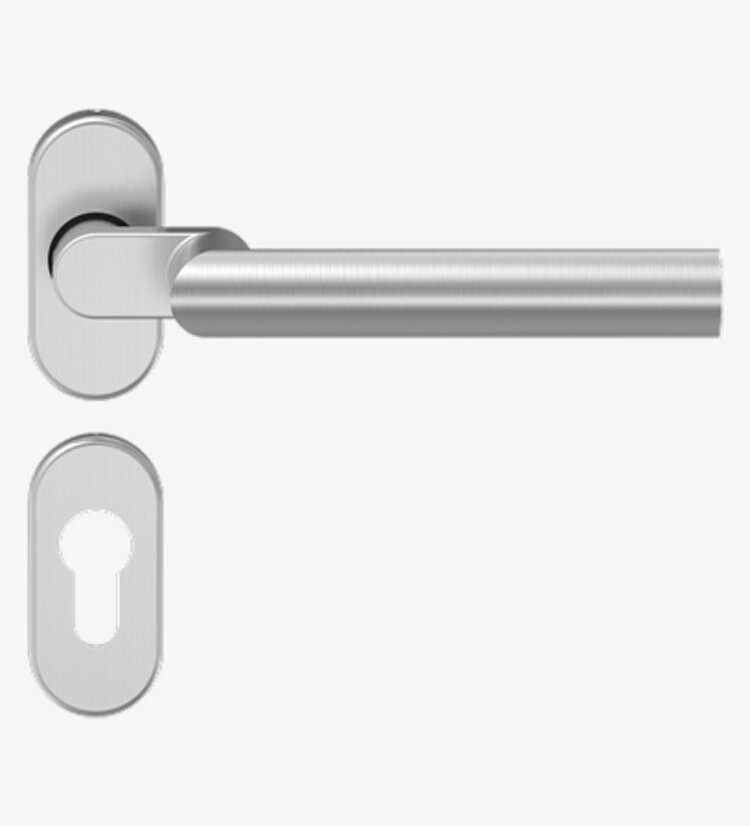

D-315 Ovalrosette mit OGL – Gleitlagertechnik
Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Mit festem oder festdrehbarem Knopf und kraftvoller Rückholfeder. Bündige Grundrosette, keine größere Drückerbundbohrung erforderlich. Mit und ohne Stütznocken erhältlich. Als Wechselbeschlag mit Knopf K-160 und K-116.
Benutzerkategorie Klasse 4
Stütznocken: Ø 5 x 3 mm

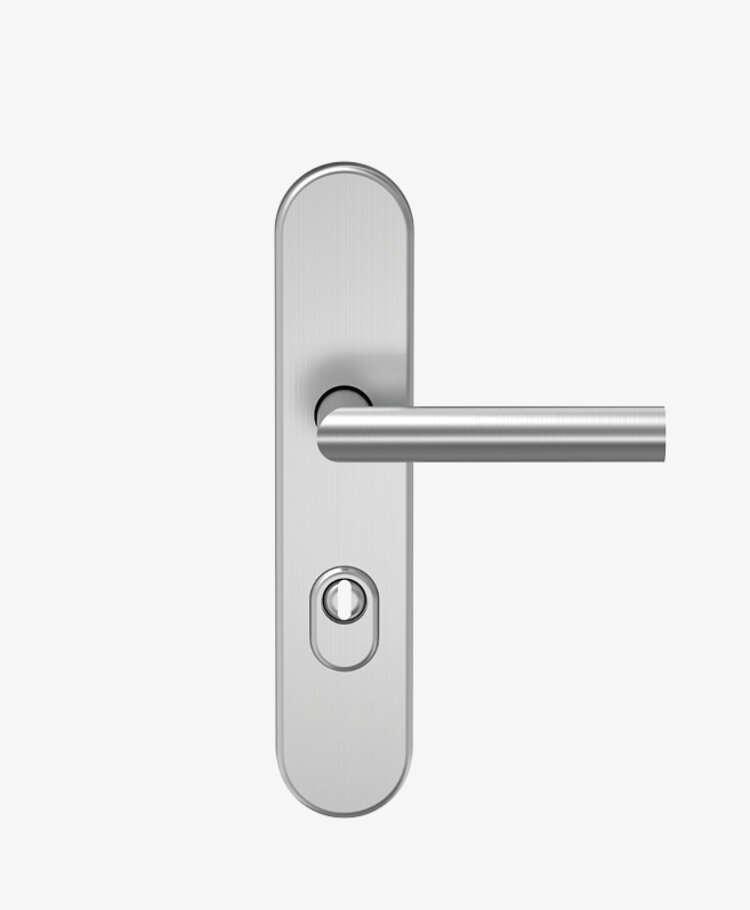

D-310 Schutzbeschlag (Holz-, Stahl- und Edelstahltüren)

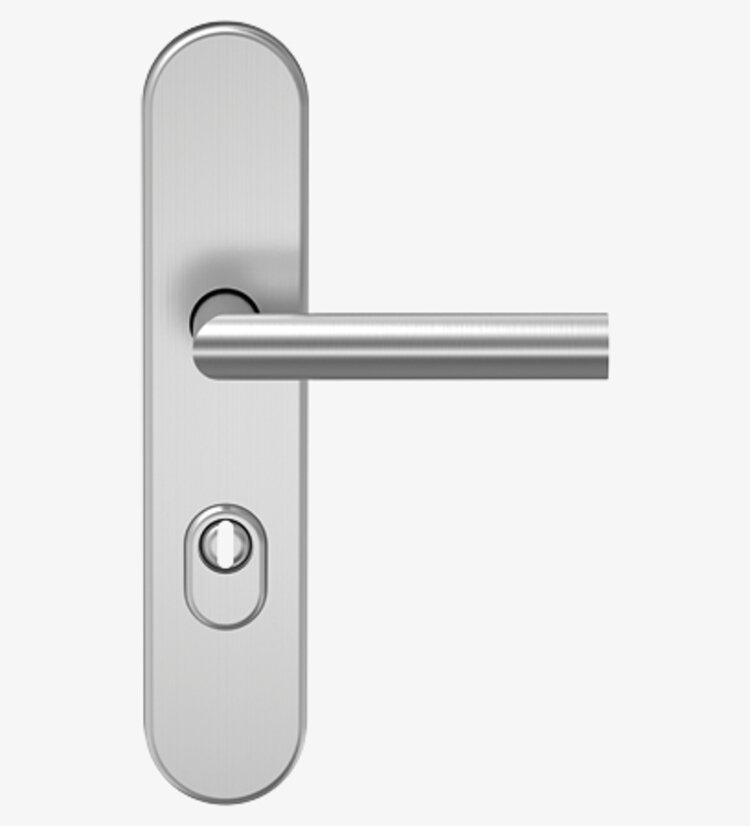

D-310 Langschildschutzbeschlag mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit von ES 1 / Klasse 2 bis ES 3 / Klasse 4. Als Wechselbeschlag mit verschiedenen Knopf- und Griffformen erhältlich.
Benutzerkategorie Klasse 4
Stütznocken:
Ø 12 x 17 mm (M8)
Ø 12 x 6 mm (M6)
Außenseite: Bauhöhe 15 mm
Befestigungsbolzen (kurz) Ø 12 x 6 mm (M8) auf Anfrage
FS-92 auf Anfrage

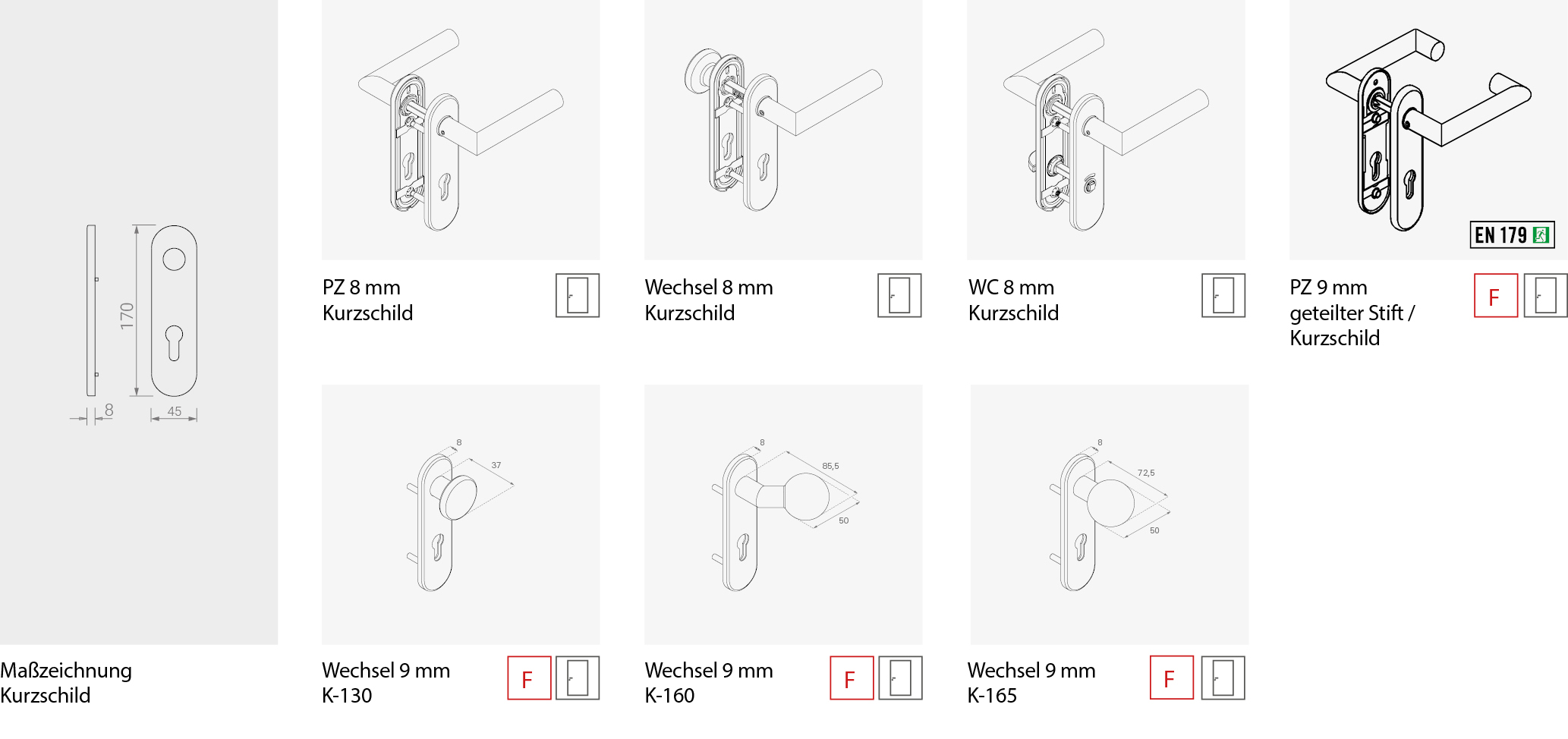

Ergänzende Varianten

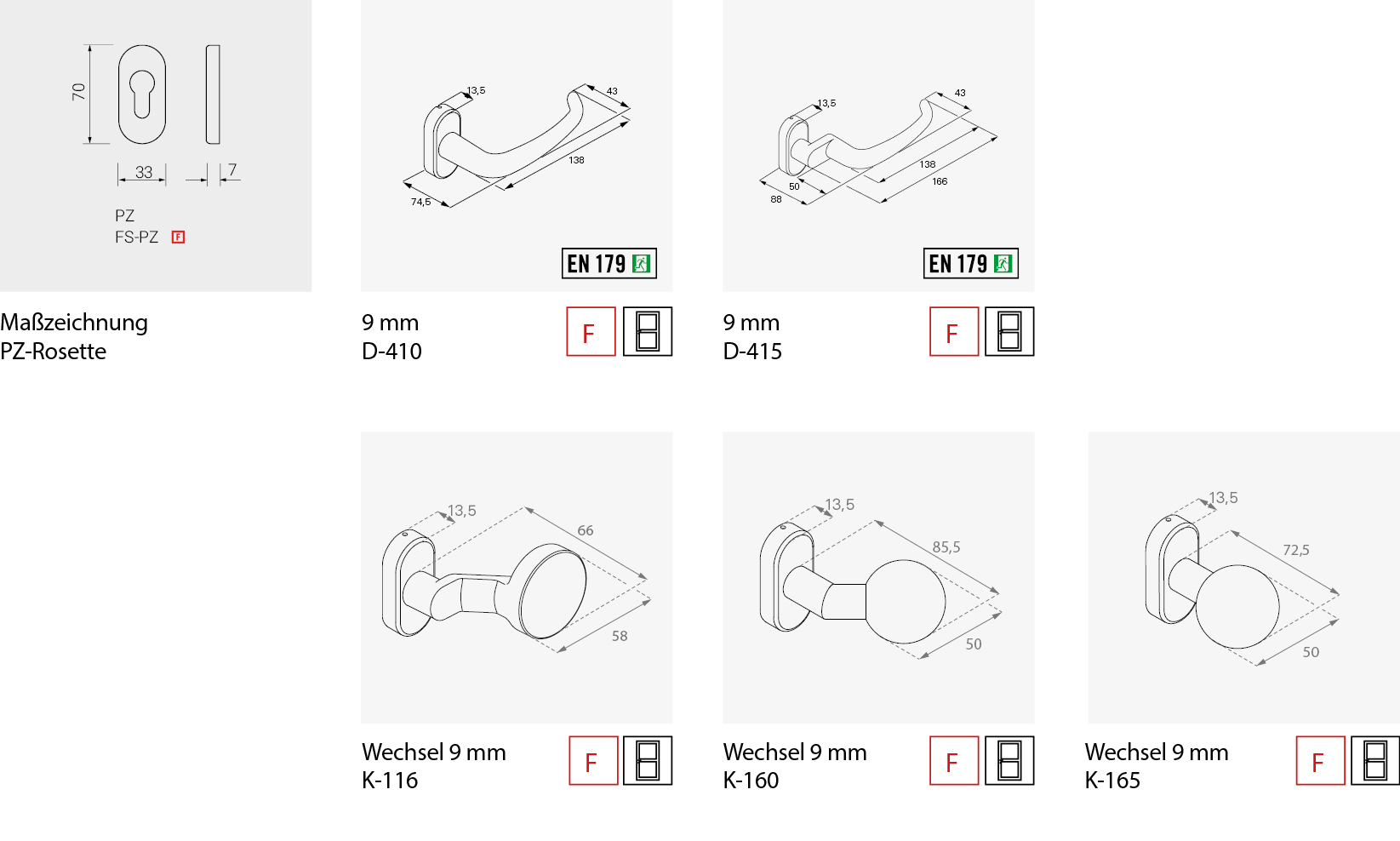

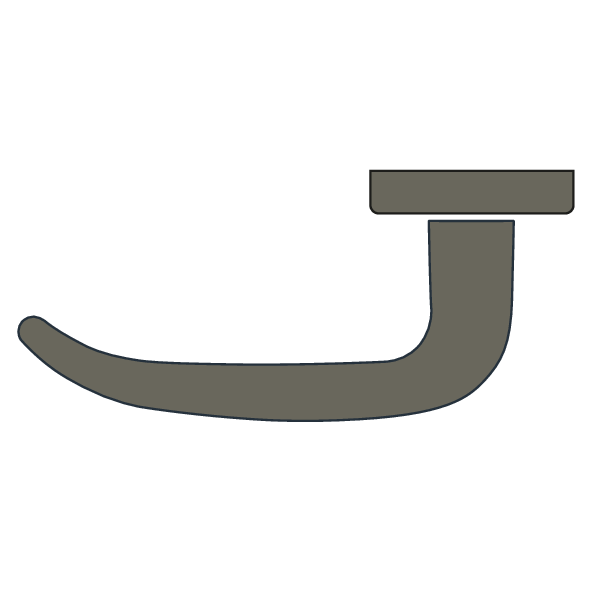

Produktfamilie D-400
Ulmer Türdrücker: Der funktionale Designklassiker in U-Form
Der Ulmer Türdrücker ist ein echter Archetyp moderner Gestaltung – reduziert, funktional und ergonomisch. Seinen Namen erhielt dieser U-förmige Türgriff durch seinen Einsatz beim Neubau der renommierten Hochschule für Gestaltung Ulm in den 1950er-Jahren. Der Entwurf orientiert sich an den Türgriffen der Züge der Schweizer Bundesbahn, die als Vorbild für die klare Form und den hohen Bedienkomfort dienten.
Das Ergebnis: Ein Türdrücker, der durch seine U-Form optimal in der Hand liegt und zugleich gestalterische Zurückhaltung mit technischer Präzision verbindet. Der Ulmer Drücker steht sinnbildlich für das Bauhaus-Erbe in der Produktgestaltung – ideal für den Einsatz in zeitgemäßer Architektur, öffentlichen Einrichtungen oder Design-affinen Wohnprojekten.
Wer auf der Suche nach einem ergonomischen Türgriff mit Geschichte ist, findet im Ulmer Drücker die perfekte Verbindung aus Funktion, Ästhetik und Tradition.

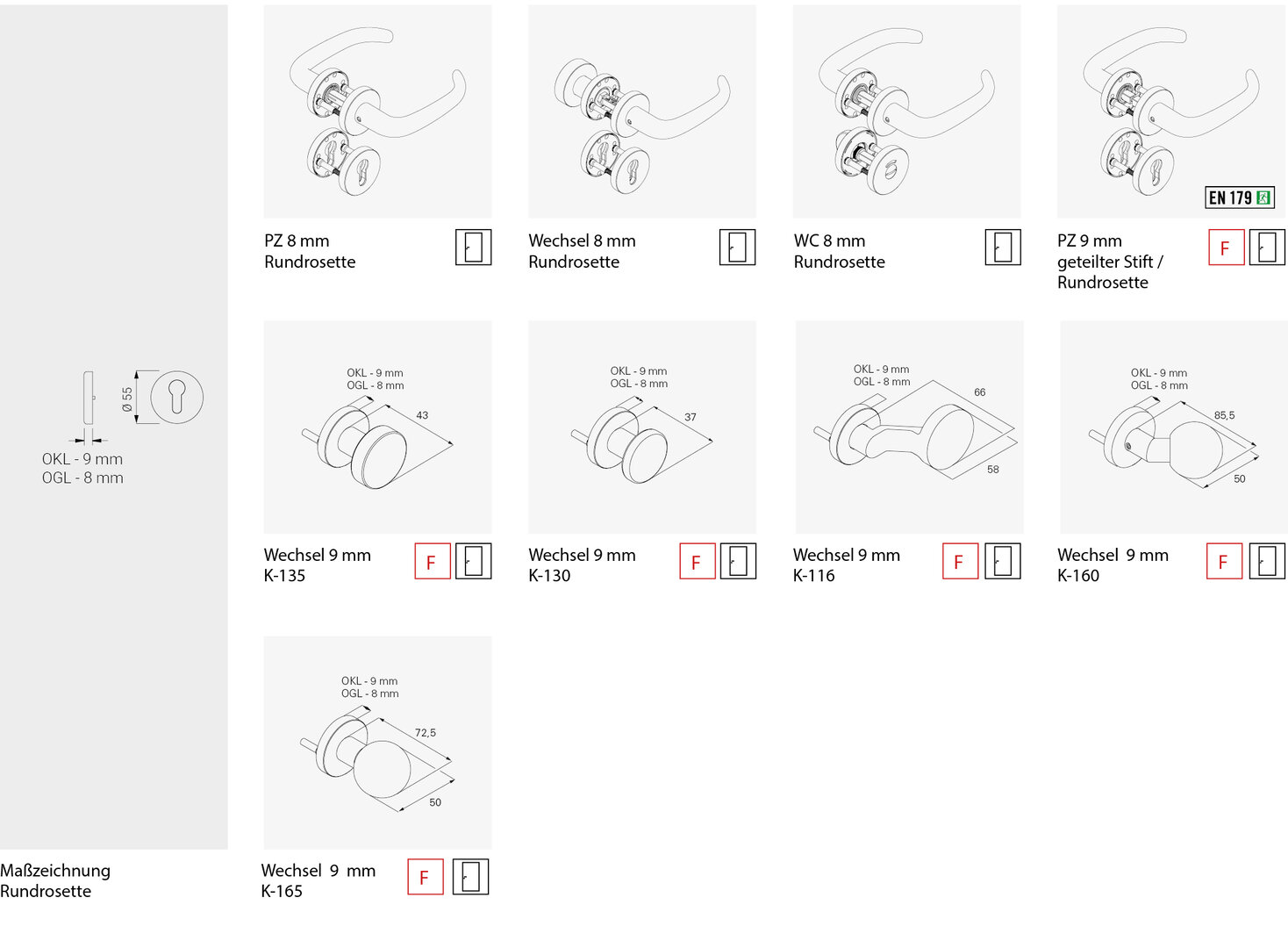

D-410 Rundrosette (Holz-, Stahl- und Edelstahltüren)

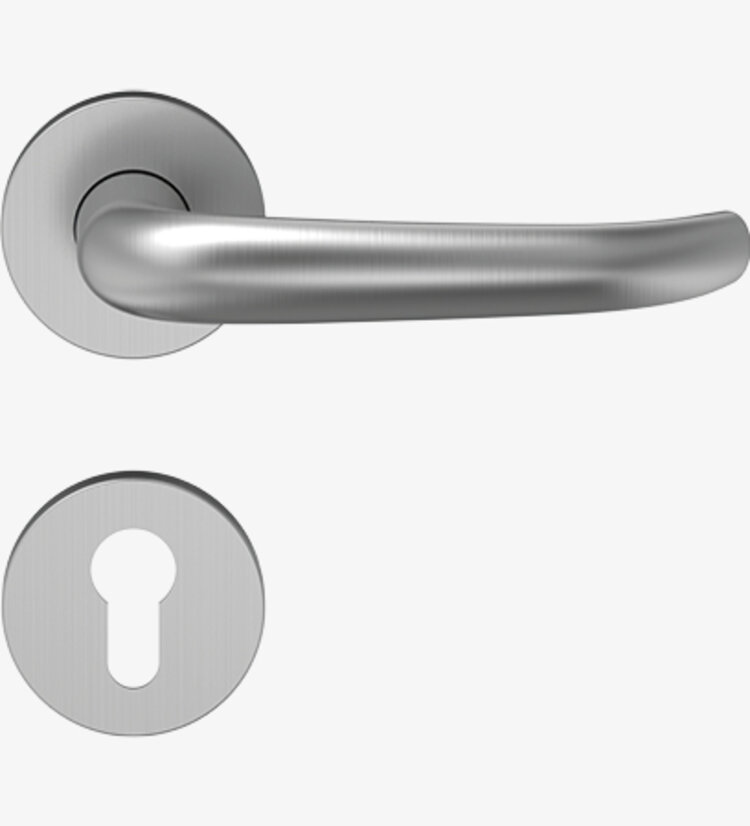

D-410 Rundrosette mit OKL Magis – Kugellagertechnik
Objektbeschlag mit einem wartungsfreien geschlossenen Kugellager und integrierten Flexlager als Drückerführung. Festdrehbar gelagert mit Federrückstellung und 90° Festanschlag. Stahlunterkonstruktion mit Stütznocken und integrierten Befestigungsbolzen. Verdeckte, durchgehende Verschraubung, Abdeckrosetten im kantigen Design. Bei Wechselbeschlägen bitte die DIN-Richtung beachten.
Benutzerkategorie Klasse 4
Korrosionsklasse 5
Stütznocken:Ø 8 x 5 mm
D-410 Rundrosette mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DIN-Links / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm

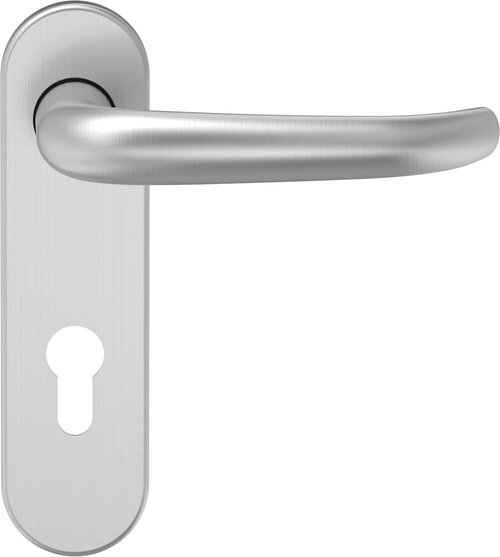

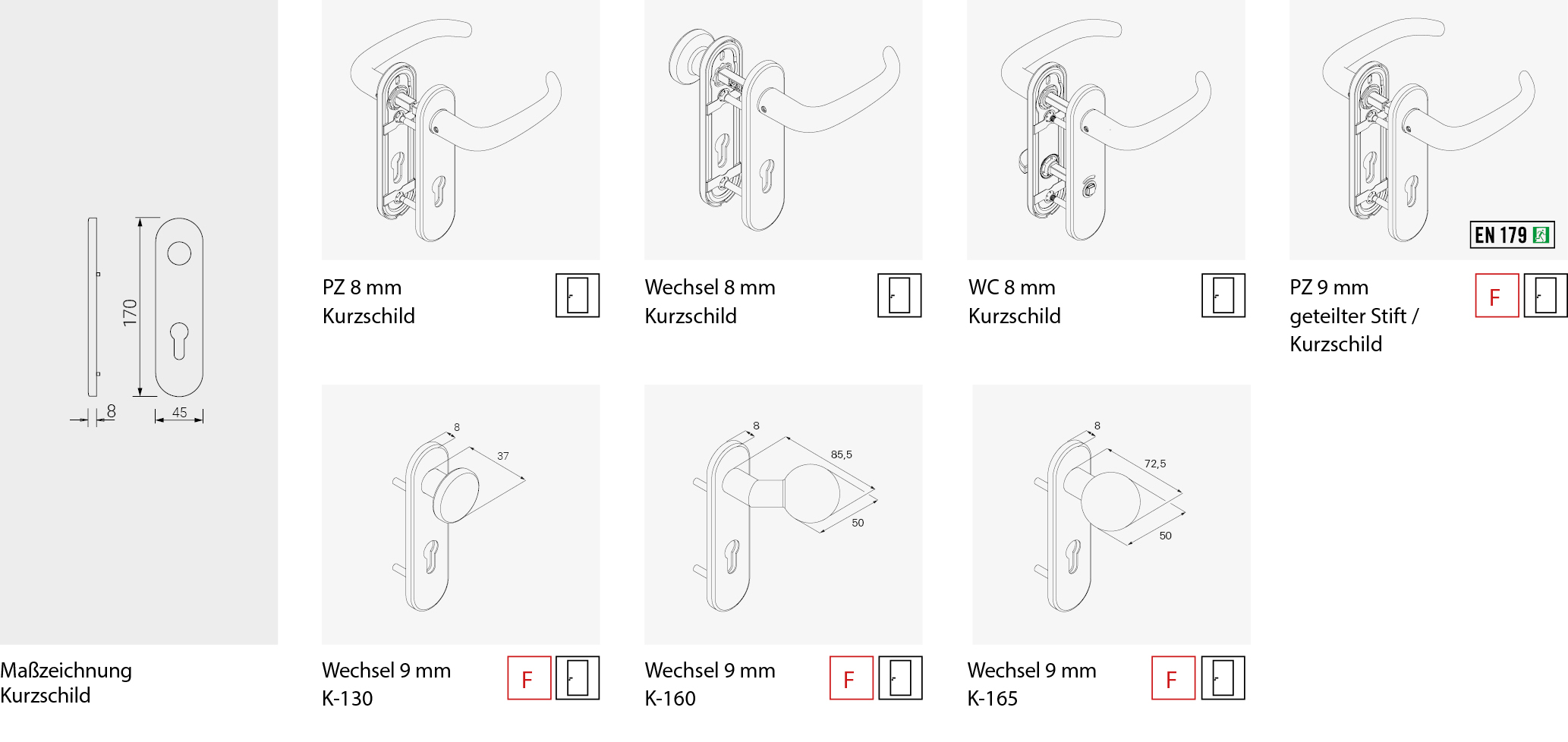

D-410 Kurzschild (Holz-, Stahl- und Edelstahltüren)

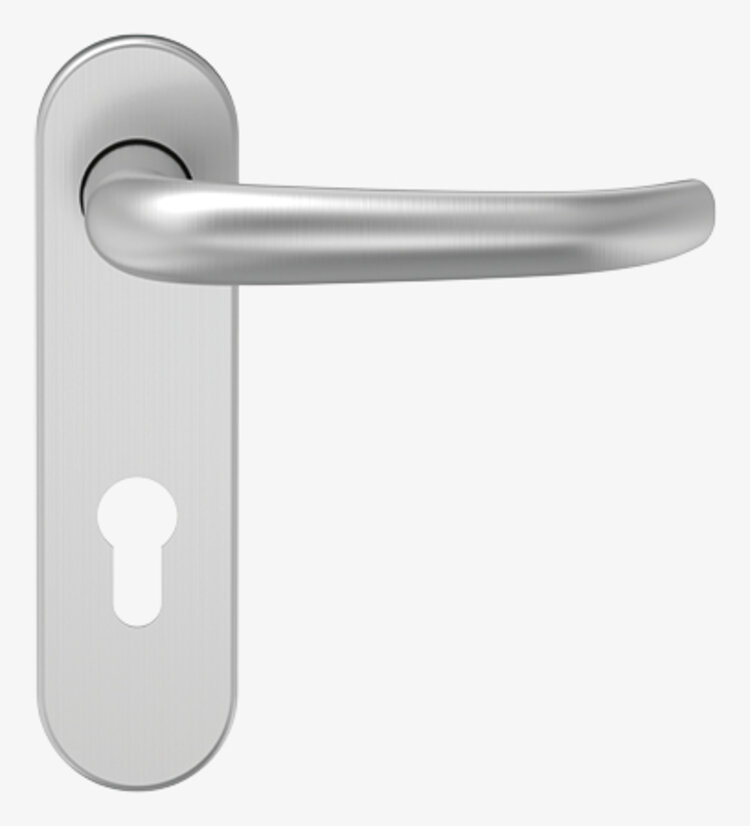

D-410 Kurzschild (K) mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DIN-Links / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm

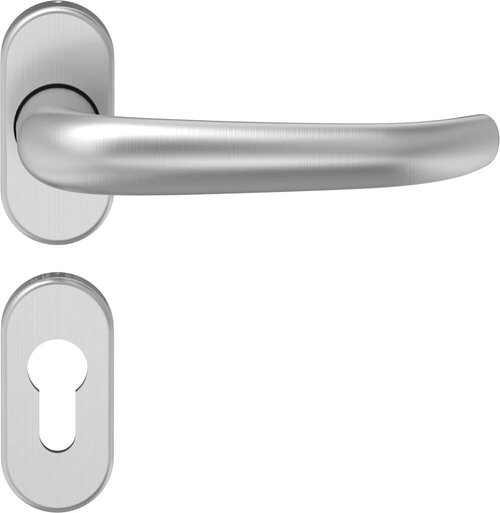

D-415 Ovalrosette (Rohrrahmentüren)
D-415 Ovalrosette mit OGL – Gleitlagertechnik
Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Mit festem oder festdrehbarem Knopf und kraftvoller Rückholfeder. Bündige Grundrosette, keine größere Drückerbundbohrung erforderlich. Mit und ohne Stütznocken erhältlich. Als Wechselbeschlag mit Knopf K-160 und K-116.
Benutzerkategorie Klasse 4
Stütznocken: Ø 5 x 3 mm

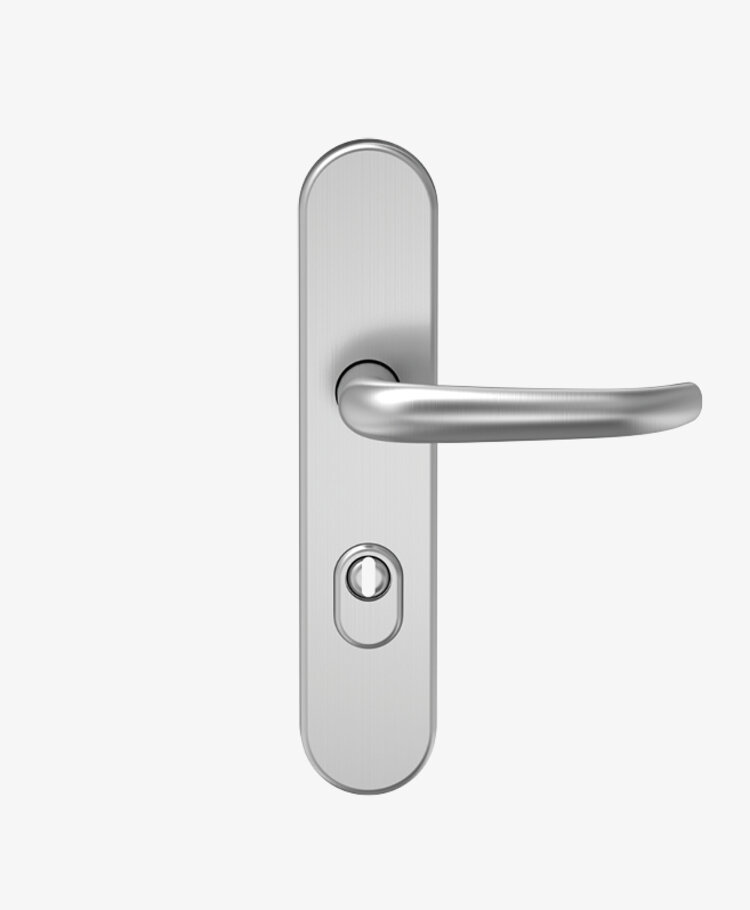

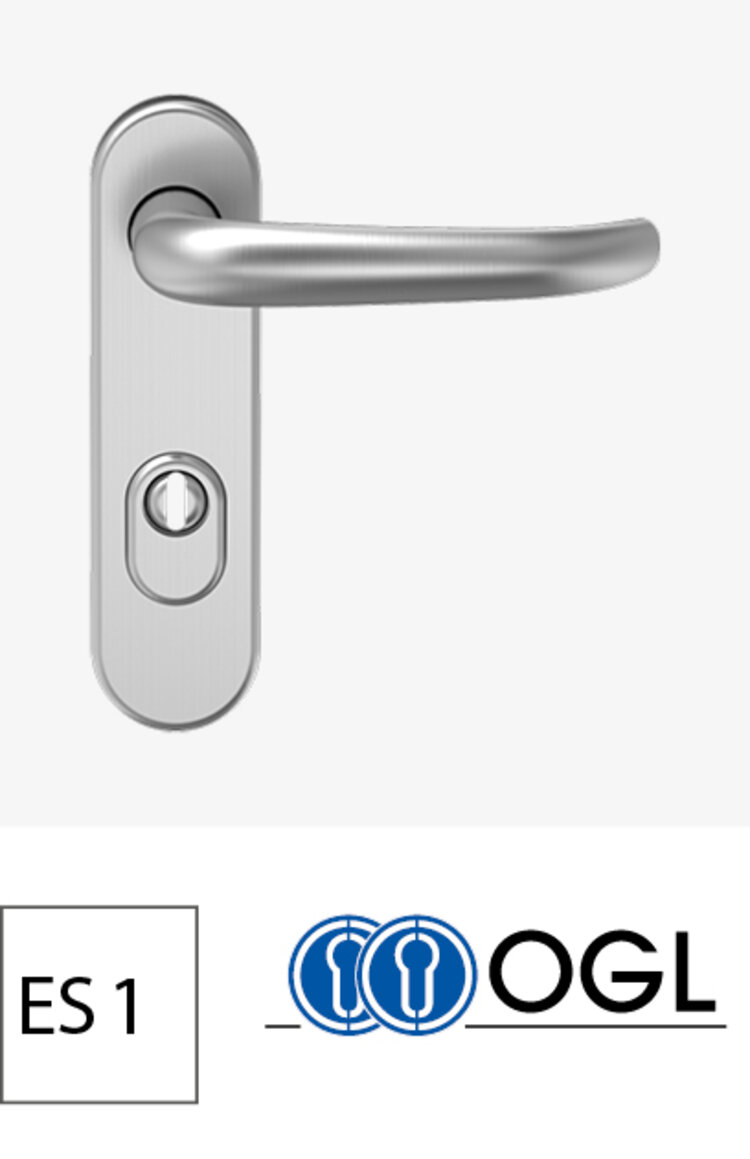

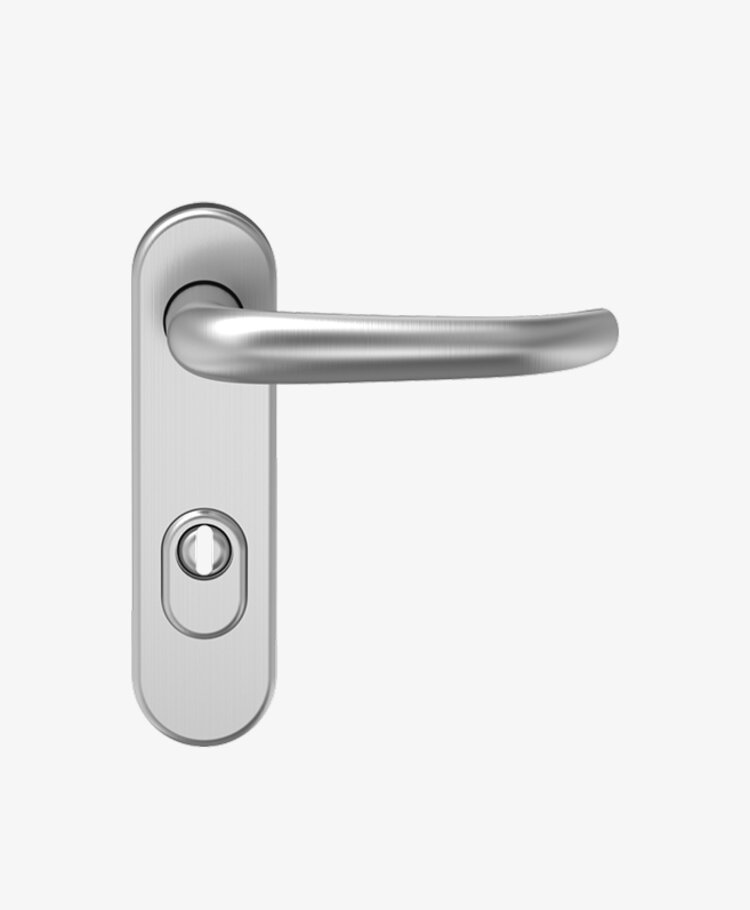

D-410 Schutzbeschlag (Holz-, Stahl- und Edelstahltüren)

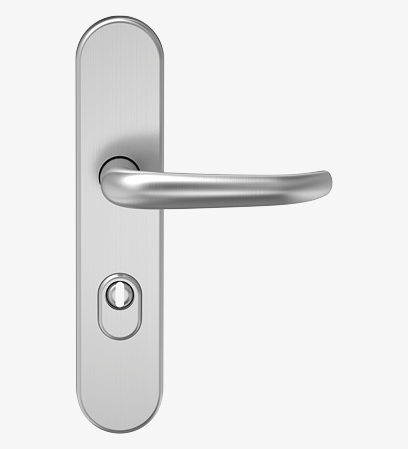

D-410 Langschildschutzbeschlag mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit von ES 1 / Klasse 2 bis ES 3 / Klasse 4. Als Wechselbeschlag mit verschiedenen Knopf- und Griffformen erhältlich.
Benutzerkategorie Klasse 4
Stütznocken:
Ø 12 x 17 mm (M8)
Ø 12 x 6 mm (M6)
Außenseite: Bauhöhe 15 mm
Befestigungsbolzen (kurz) Ø 12 x 6 mm (M8) auf Anfrage
FS-92 auf Anfrage
Ergänzende Varianten

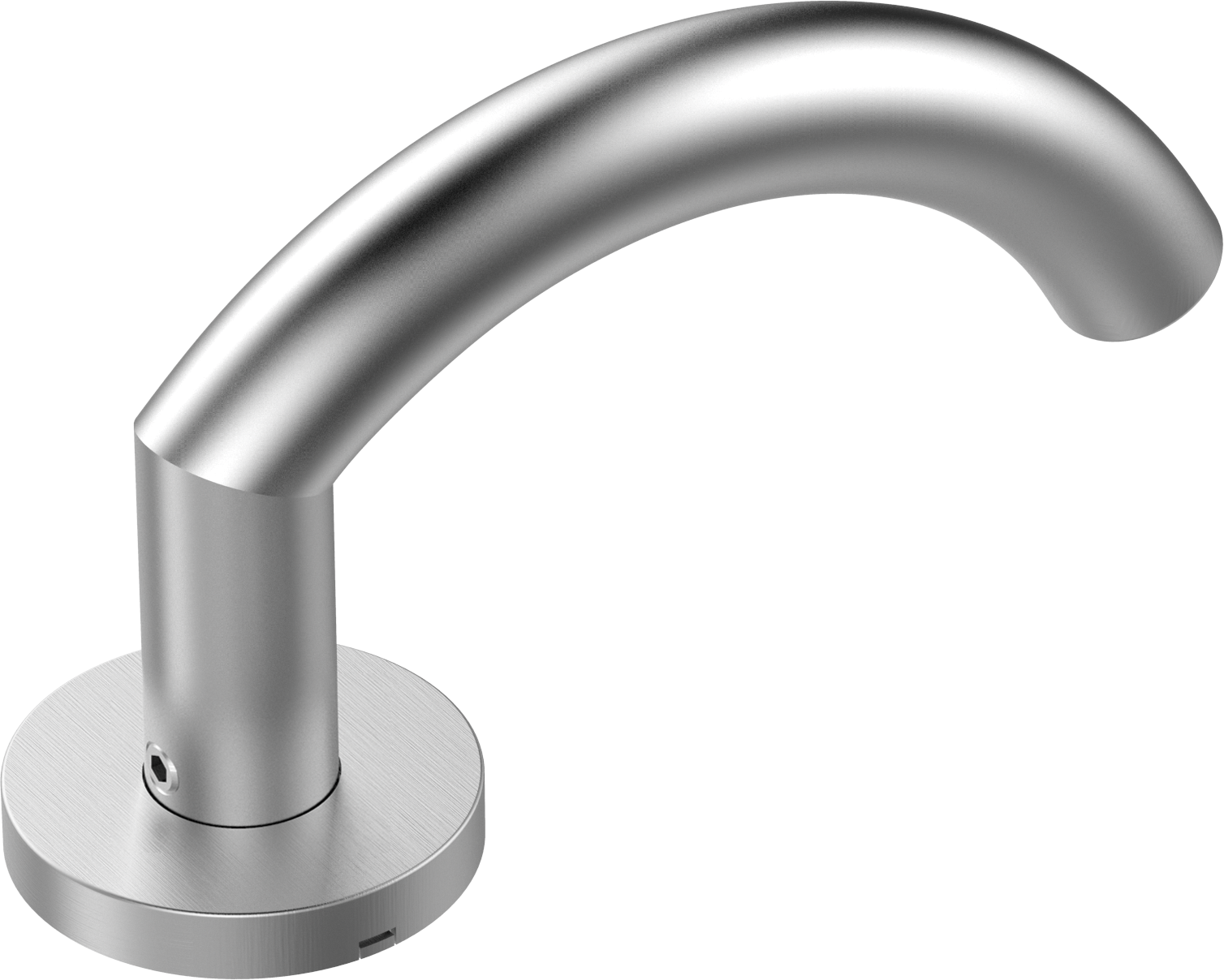

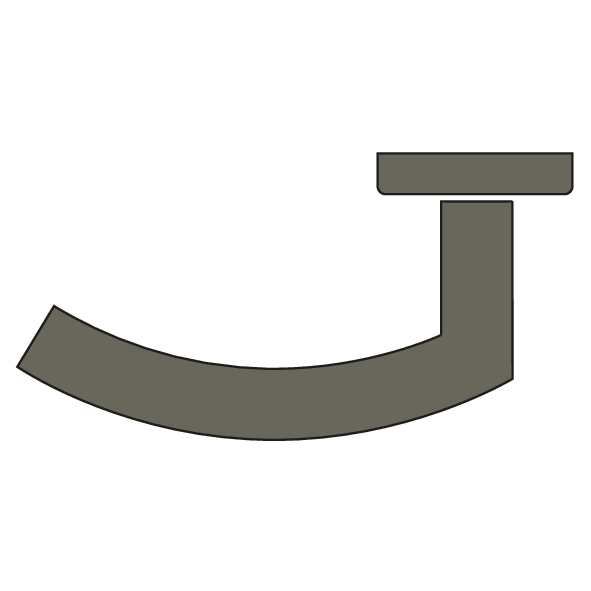

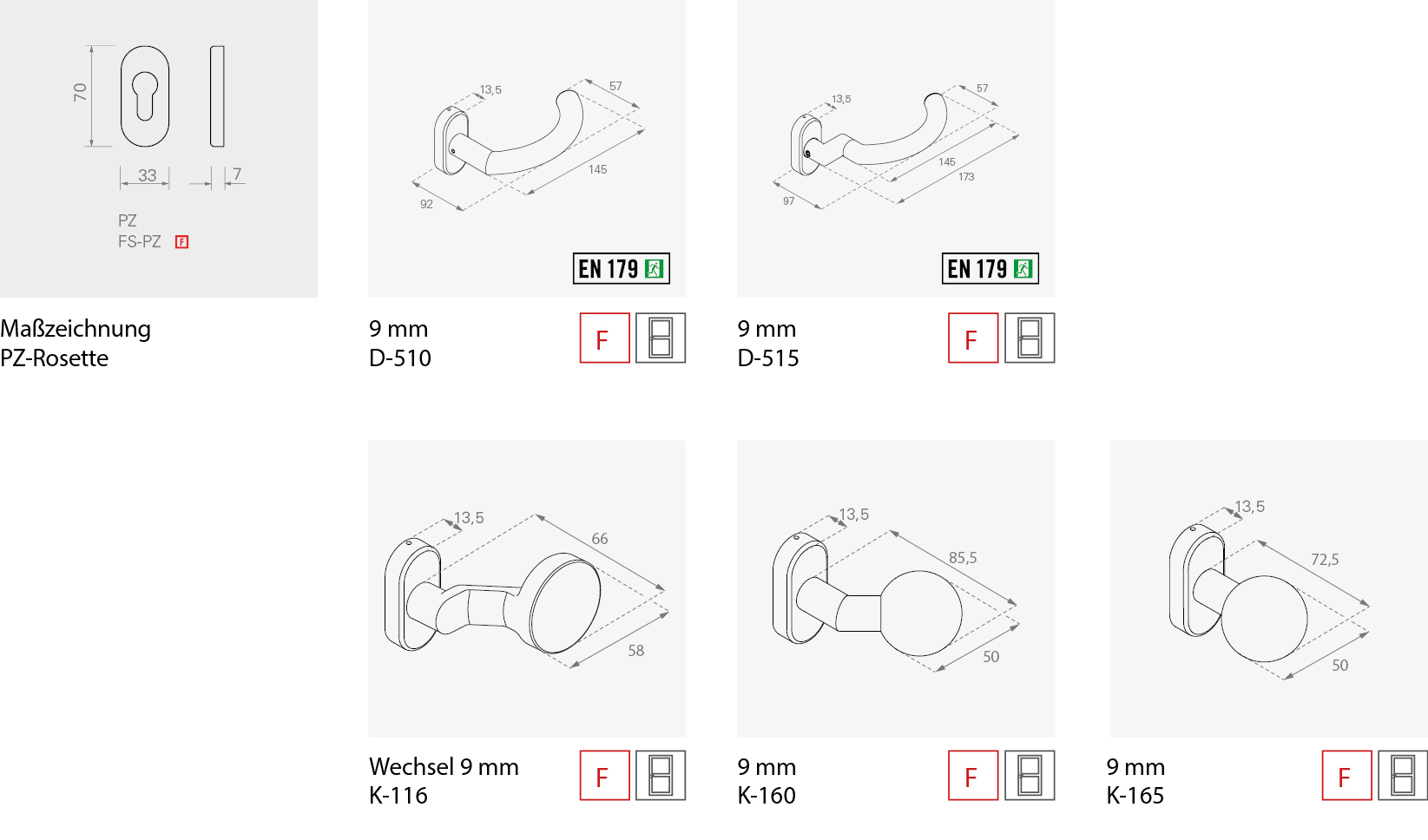

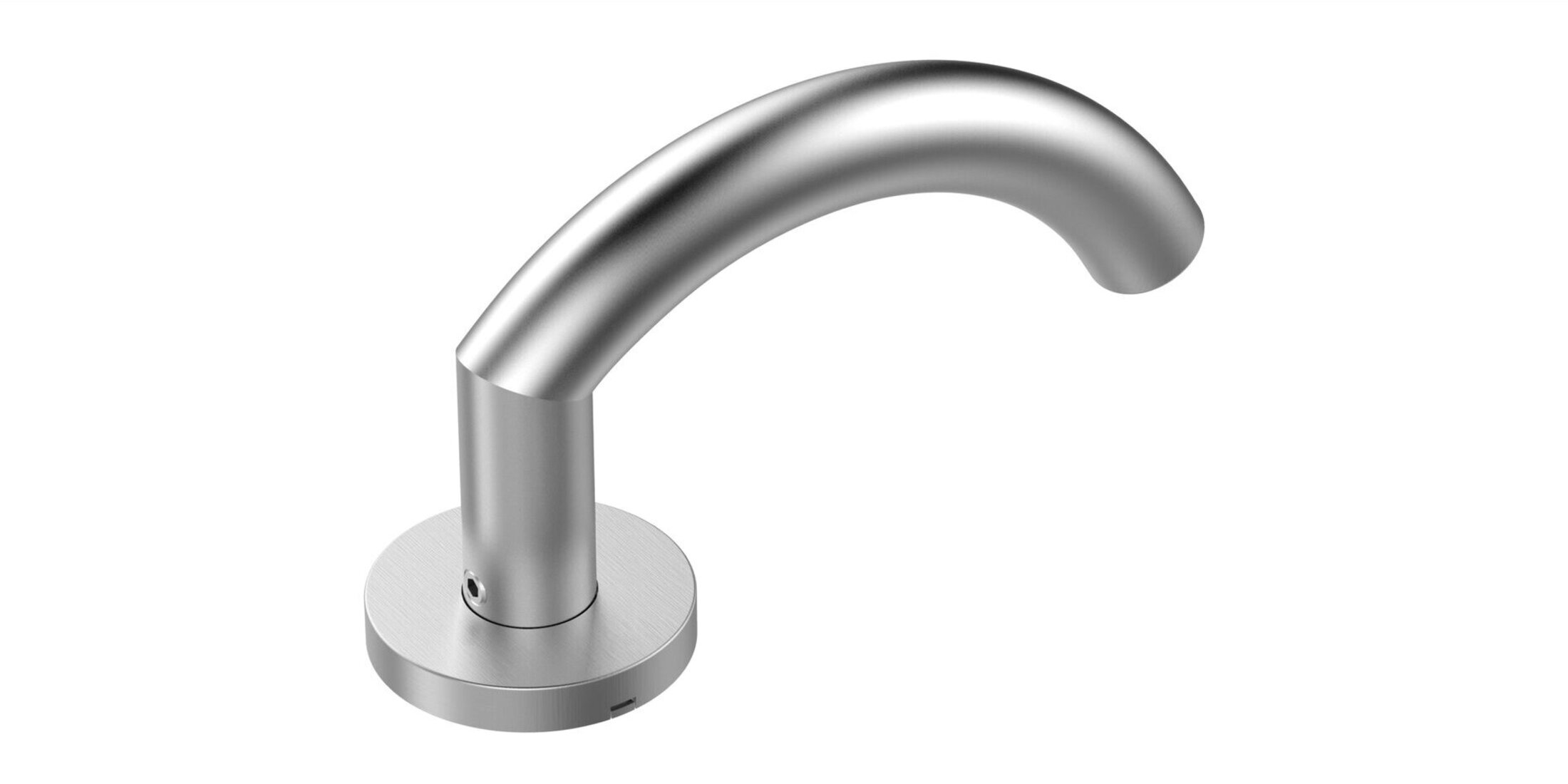

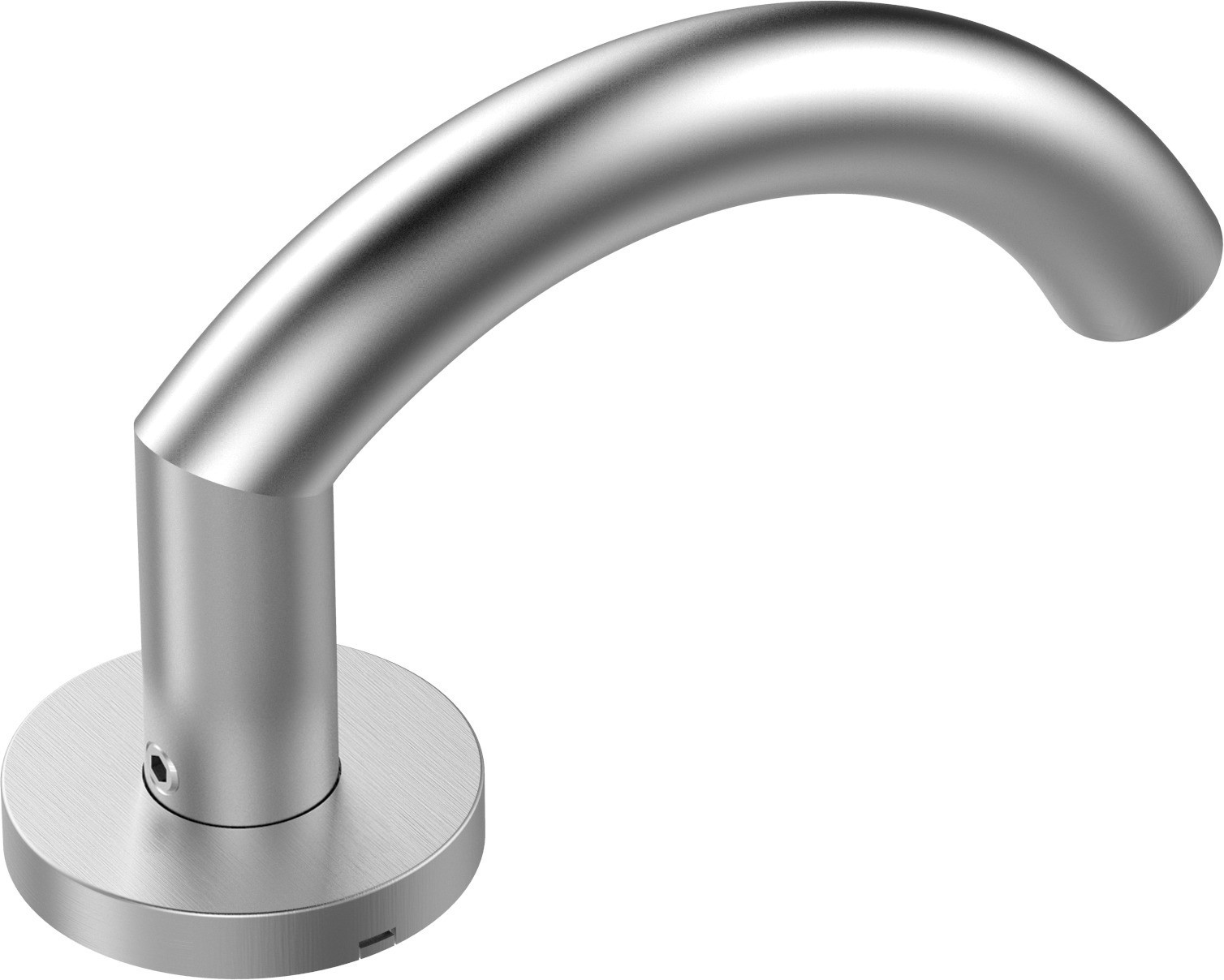

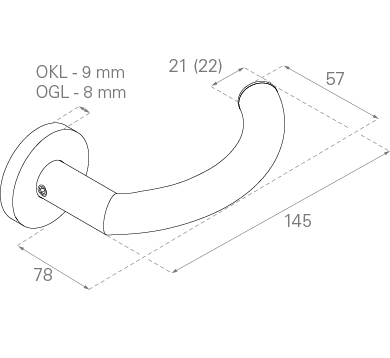

Produktfamilie D-500
Ergonomische Verbindung von Frankfurter und Ulmer Drücker
Der D-510 Türdrücker von Werkdesign vereint zwei Klassiker der Türgriff-Geschichte in einem modernen Entwurf: Typologisch bildet er eine ergonomische Brücke zwischen dem Frankfurter Gehrungsdrücker und dem Ulmer Drücker. Seine zurückhaltende Gestaltung, klare Linienführung und durchdachte Form machen ihn zu einer idealen Wahl für Architekturprojekte mit Anspruch an Design und Funktion.
Besonders hervorzuheben ist die griffsichere Ausführung des D-510, die sich an der natürlichen Laufrichtung der Handbewegung orientiert. Das sorgt für hohen Bedienkomfort und ein angenehmes, intuitives Greifgefühl. Die subtile Formgebung unterstreicht die gestalterische Zurückhaltung, ohne auf funktionale Präzision zu verzichten.
Der Türdrücker D-510 ist ideal für den Einsatz in modernen Wohn- und Objektbauten, die klare Gestaltung, langlebige Materialien und ergonomische Qualität vereinen möchten.
D-510 Rundrosette (Holz-, Stahl- und Edelstahltüren)

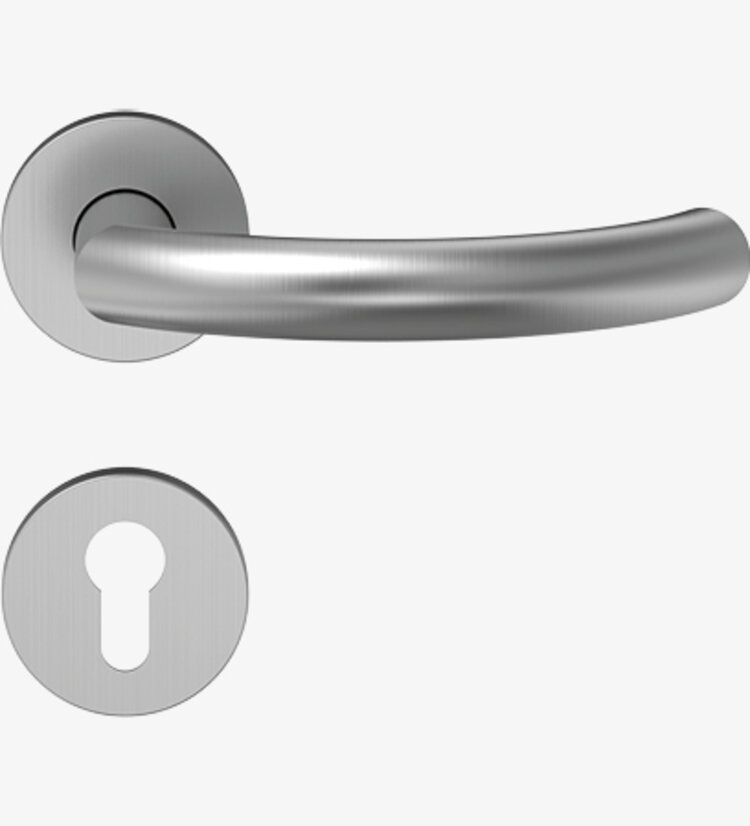

D-510 Rundrosette mit OKL Magis – Kugellagertechnik
Objektbeschlag mit einem wartungsfreien geschlossenen Kugellager und integrierten Flexlager als Drückerführung. Festdrehbar gelagert mit Federrückstellung und 90° Festanschlag. Stahlunterkonstruktion mit Stütznocken und integrierten Befestigungsbolzen. Verdeckte, durchgehende Verschraubung, Abdeckrosetten im kantigen Design. Bei Wechselbeschlägen bitte die DIN-Richtung beachten.
Benutzerkategorie Klasse 4
Korrosionsklasse 5
Stütznocken: Ø 8 x 5 mm
D-510 Rundrosette mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DIN-Links / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm
D-510 Kurzschild (Holz-, Stahl- und Edelstahltüren)

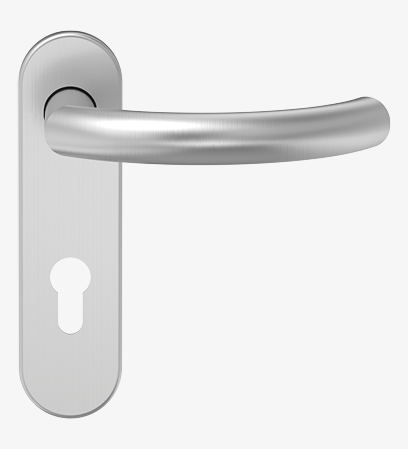

D-510 Kurzschild (K) mit OGL – Gleitlagertechnik
Drückerführung mit einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Festdrehbar gelagerter Drücker. DIN-Links / DIN-Rechts verwendbar. Stahlunterkonstruktion mit Stütznocken. Verdeckte, durchgehende Verschraubung. Als Wechselbeschlag mit Knopf K-130 und K-165.
Benutzerkategorie Klasse 4
Stütznocken: Ø 8 x 4 mm

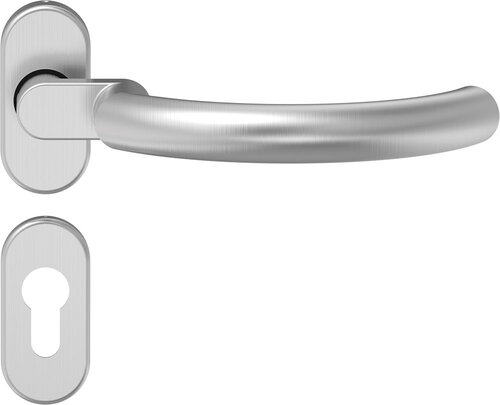

D-515 Ovalrosette (Rohrrahmentüren)

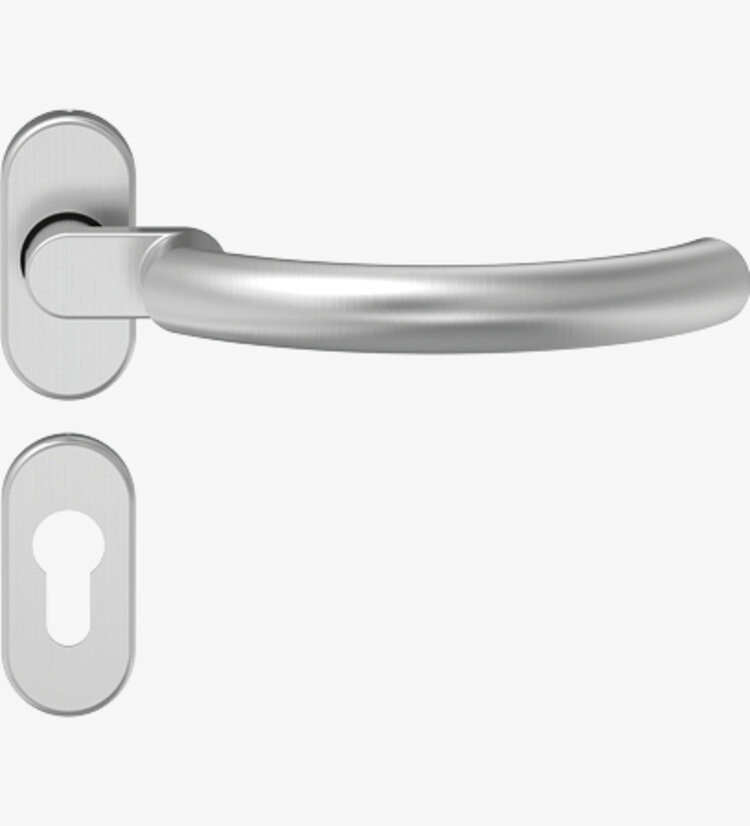

D-515 Ovalrosette mit OGL – Gleitlagertechnik
Drückerführung aus einem wartungsfreien Gleitlager aus selbstschmierendem Kunststoff. Mit festem oder festdrehbarem Knopf und kraftvoller Rückholfeder. Bündige Grundrosette, keine größere Drückerbundbohrung erforderlich. Mit und ohne Stütznocken erhältlich. Als Wechselbeschlag mit Knopf K-160 und K-116.
Benutzerkategorie Klasse 4
Stütznocken: Ø 5 x 3 mm

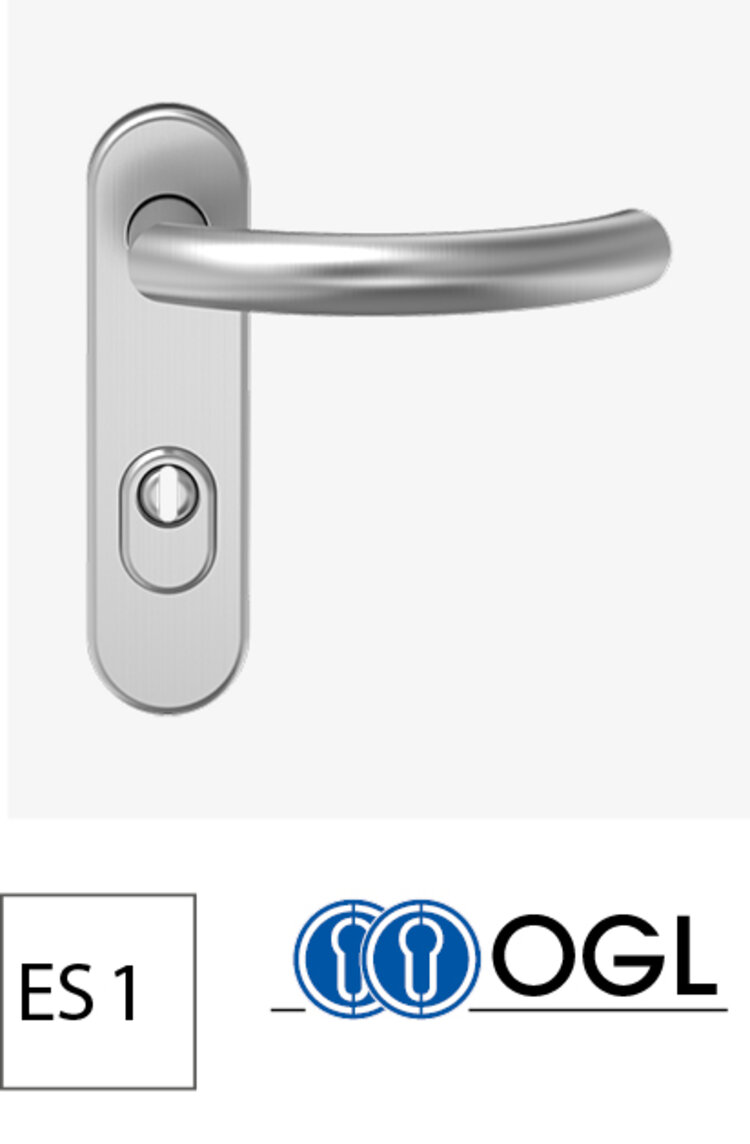

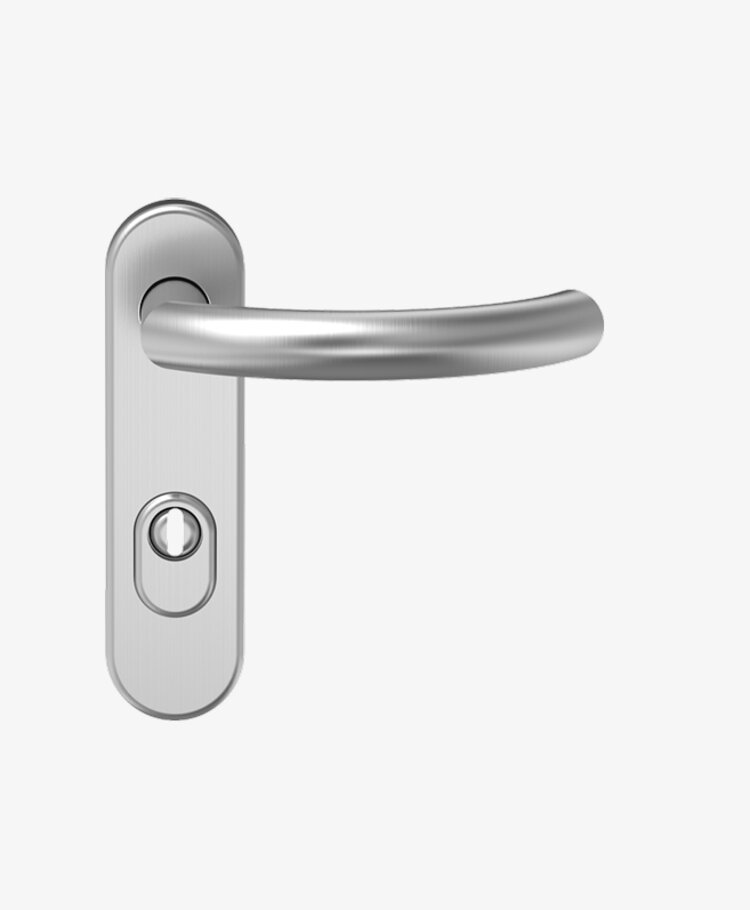

D-510 Schutzbeschlag (Holz-, Stahl- und Edelstahltüren)

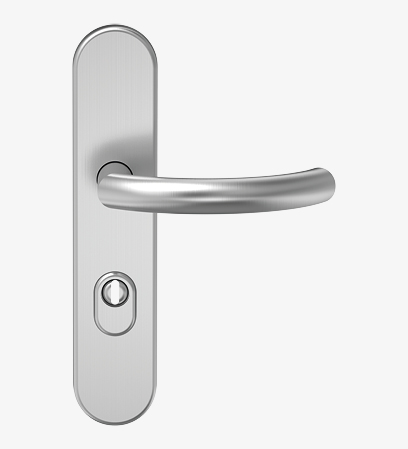

D-510 Langschildschutzbeschlag mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit von ES 1 / Klasse 2 bis ES 3 / Klasse 4. Als Wechselbeschlag mit verschiedenen Knopf- und Griffformen erhältlich.
Benutzerkategorie Klasse 4
Stütznocken:
Ø 12 x 17 mm (M8)
Ø 12 x 6 mm (M6)
Außenseite: Bauhöhe 15 mm
Befestigungsbolzen (kurz) Ø 12 x 6 mm (M8) auf Anfrage
FS-92 auf Anfrage

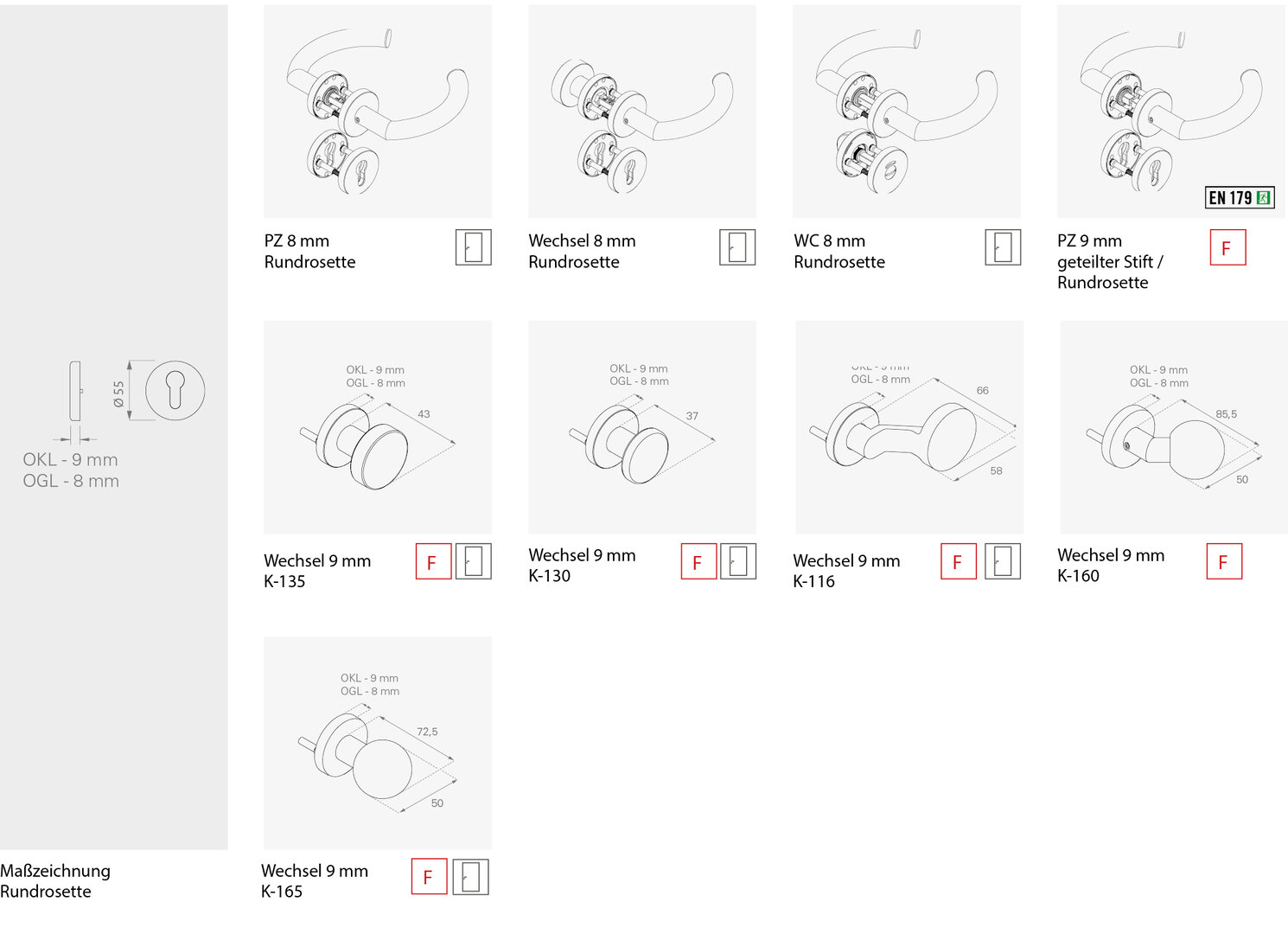

Ergänzende Varianten

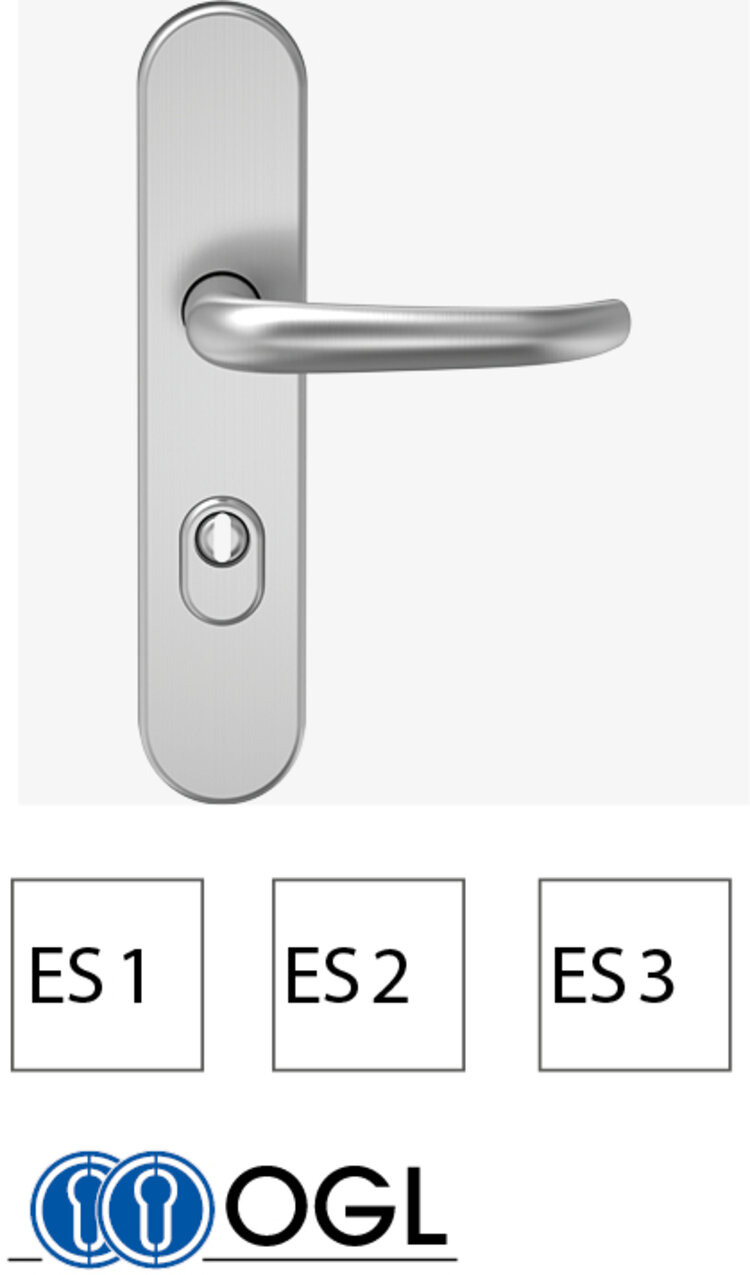

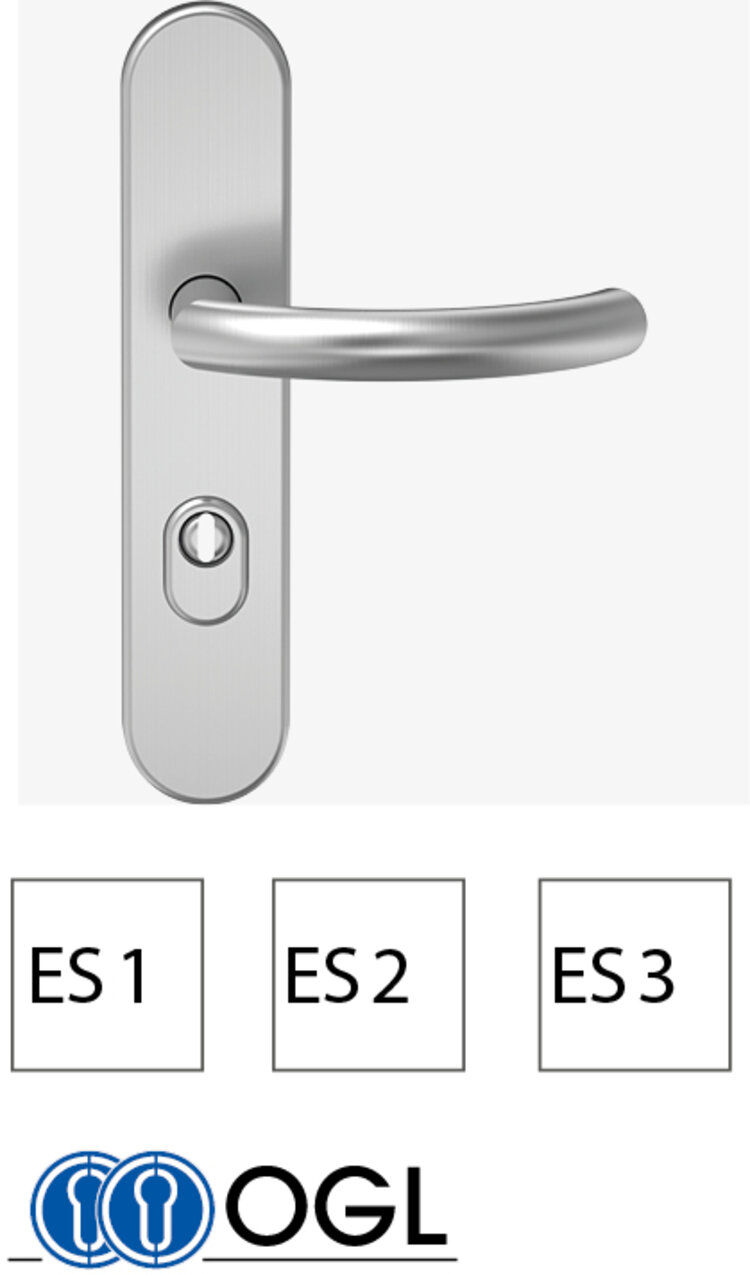

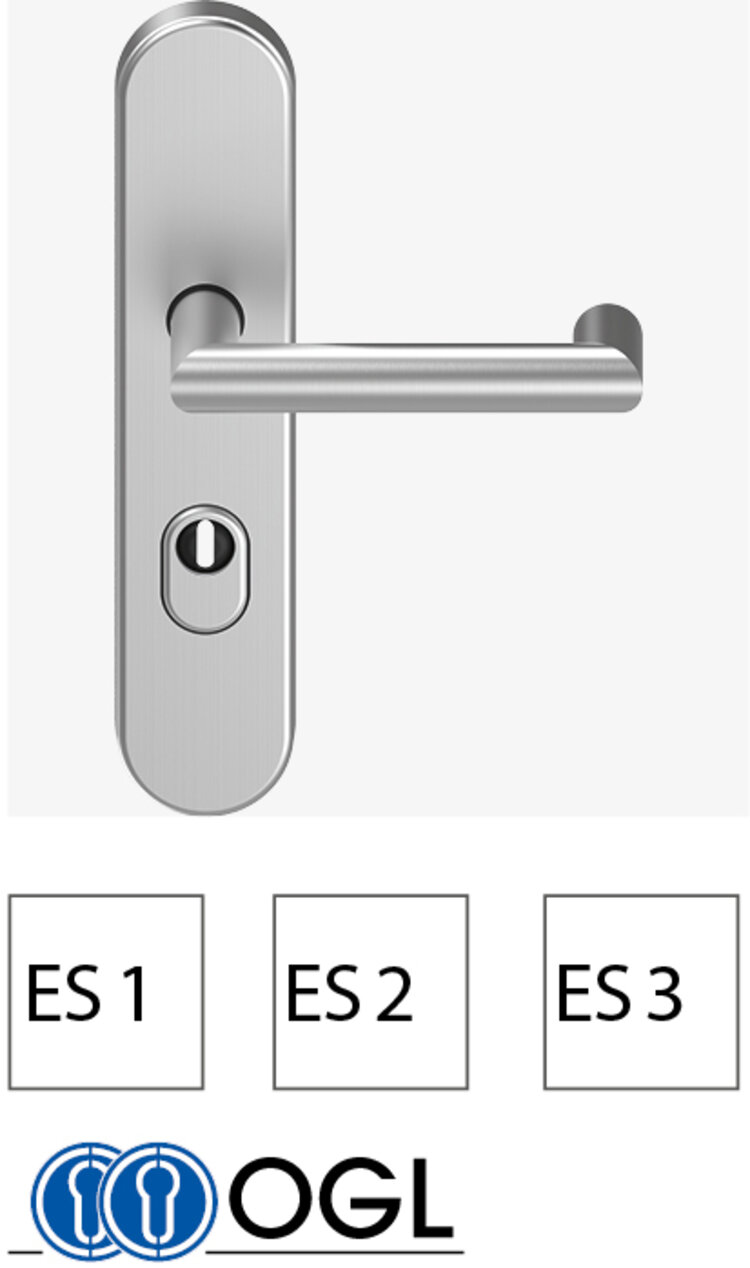

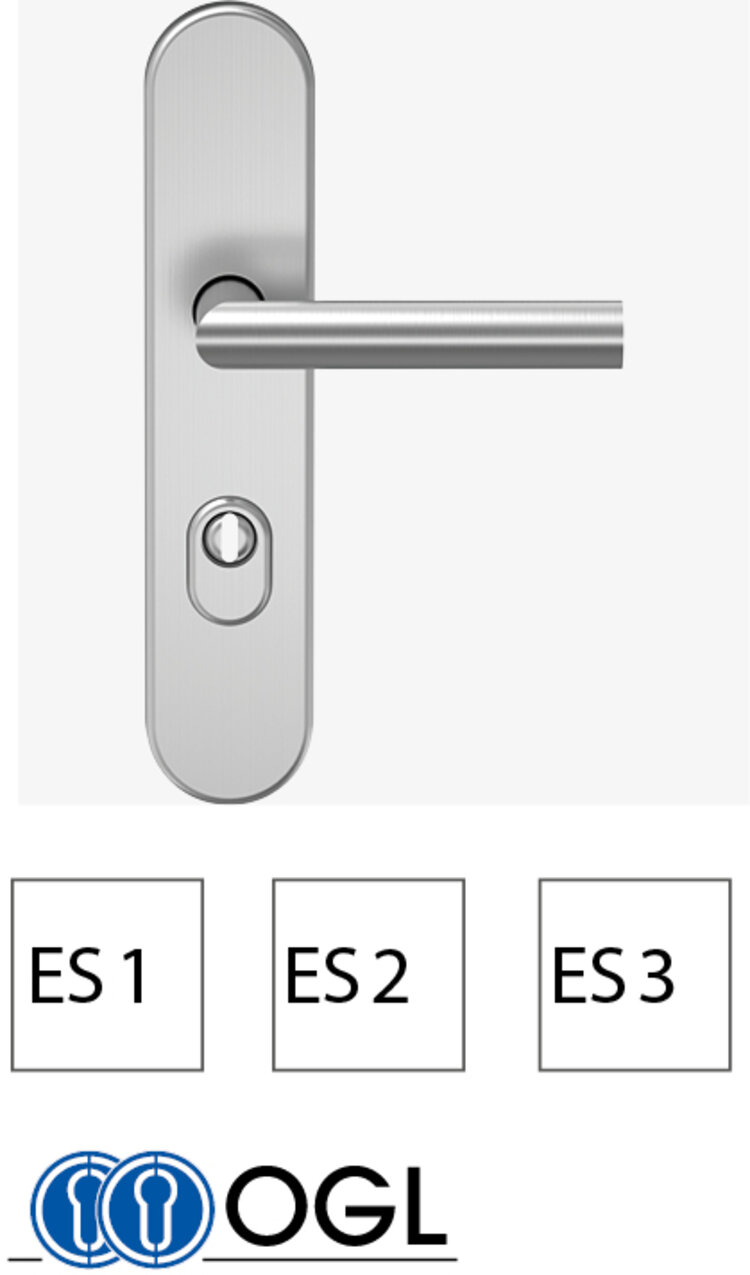

Schutzbeschläge
Einbruchschutz mit Sicherheitsbeschlägen von steinau: Für mehr Sicherheit in Haus und Wohnung
In einer Zeit, in der das Thema Sicherheit im eigenen Zuhause immer wichtiger wird – ob in der Großstadt, im Vorort oder auf dem Land – sind Hochsicherheitstüren und geprüfte Sicherheitsbeschläge ein unverzichtbarer Bestandteil moderner Gebäudesicherung. Besonders Wohnungseingangstüren, aber auch Zugänge zu Kellern, Waschküchen und Speichern, stellen häufig Schwachstellen dar und sind beliebte Angriffsziele für Einbrecher.
steinau bietet eine umfangreiche Auswahl an hochwertigen Sicherheitsbeschlägen, die durch ihre stabile Bauweise wirksam gegen Aufbrechen, Aushebeln und Aufbohren schützen. Dabei überzeugt das Sortiment nicht nur durch technische Zuverlässigkeit, sondern auch durch ansprechendes Design – für eine Sicherheitslösung, die sich harmonisch in jede Wohnumgebung einfügt.
Mit den Sicherheitssystemen von steinau entscheiden Sie sich für langlebige Qualität, geprüfte Technik und stilvolle Ästhetik – ein starkes Signal gegen Einbruch und für ein sicheres Zuhause.
Normen bringen Sicherheit
Schutzbeschläge spielen eine zentrale Rolle bei der Sicherheit von Türen, insbesondere im Bereich des Einbruchschutzes. Zwei wichtige Normen, die hier zum Einsatz kommen, sind die EN 1906 und die DIN 18257.
Zusammen sorgen diese Normen dafür, dass Schutzbeschläge hohe Sicherheitsstandards erfüllen und einen effektiven Schutz gegen Einbruch und Manipulation bieten.
| Nach DIN 18257 | DIN EN 1906 | Schutzwirkung |
|---|---|---|
| ES 0 | Klasse 1 | Gering einbruchhemmend |
| ES 1 | Klasse 2 | Einbruchhemmend |
| ES 2 | Klasse 3 | Stark einbruchhemmend |
| ES 3 | Klasse 4 | Extrem einbruchhemmend |
EN 1906
In der DIN EN 1906 werden ausschließlich Leistungsparameter definiert; Maße für Beschläge bleiben unberücksichtigt. Außerdem wird ein Klassifzierungs-System eingeführt, das die Vergleichbarkeit der Produkte gewährleisten soll. Nach der DIN EN 1906 geprüfte Türbeschläge sind mit einem 8-stelligen Klassifizierungs-Schlüssel zu kennzeichnen.
DIN 18 257

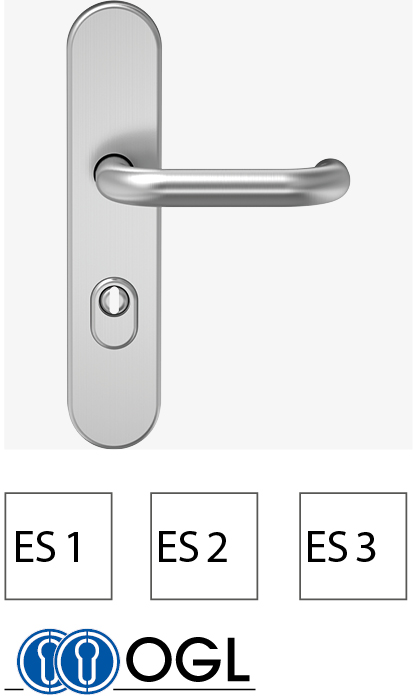

Schutzbeschlag Kurzschild
Produktfamilie D-100, D-300, D-400 und D-500

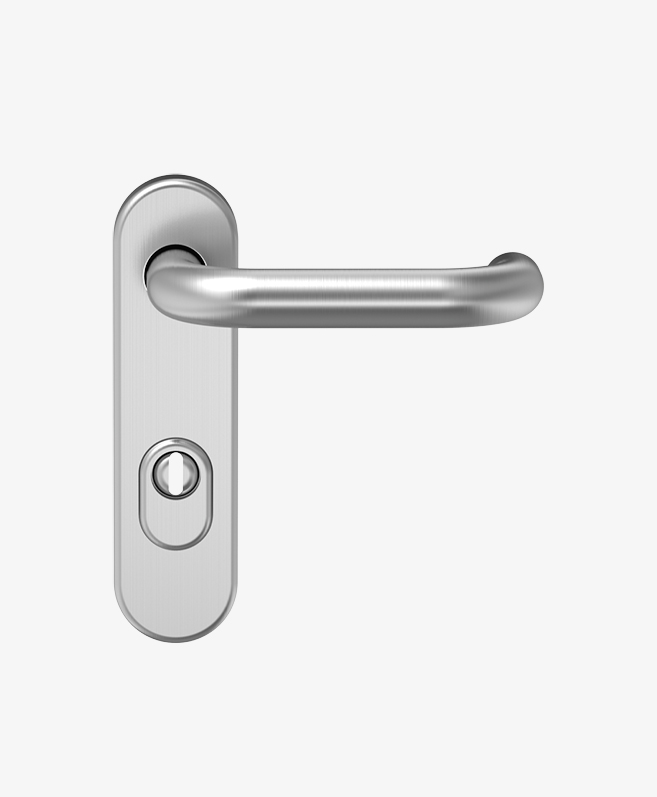

D-110

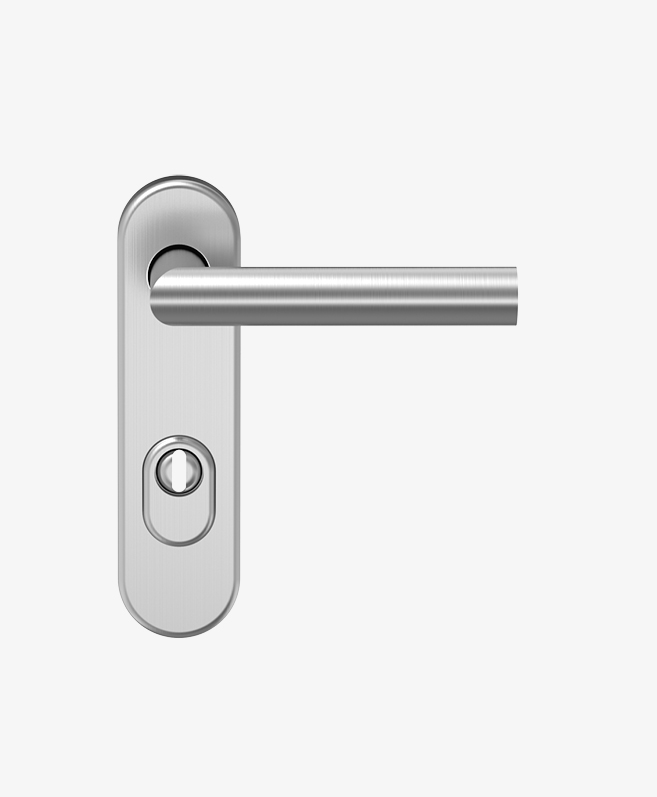

D-310

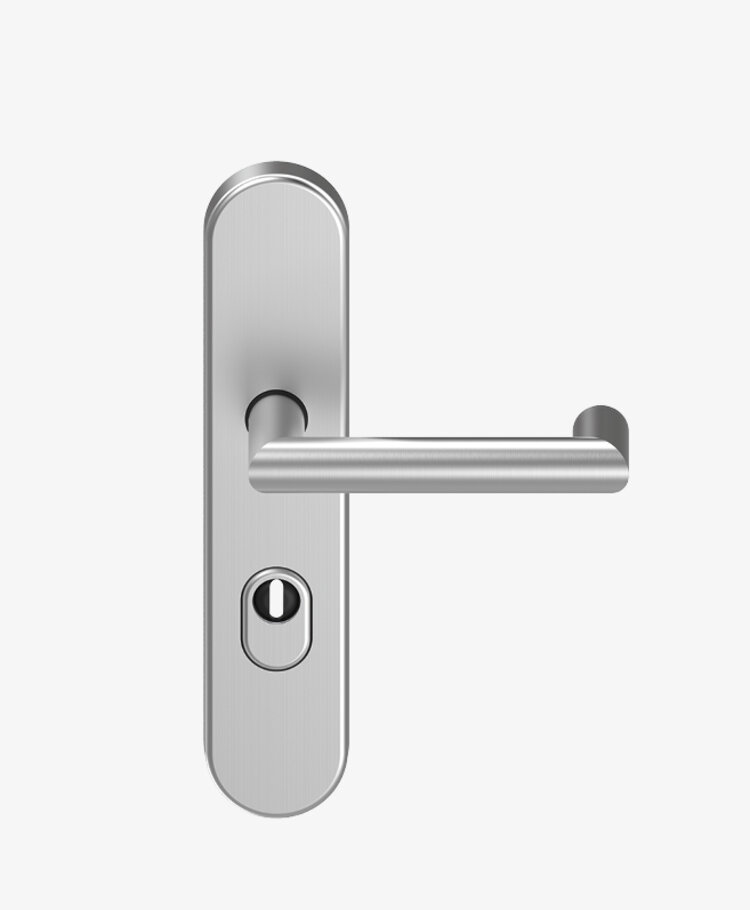

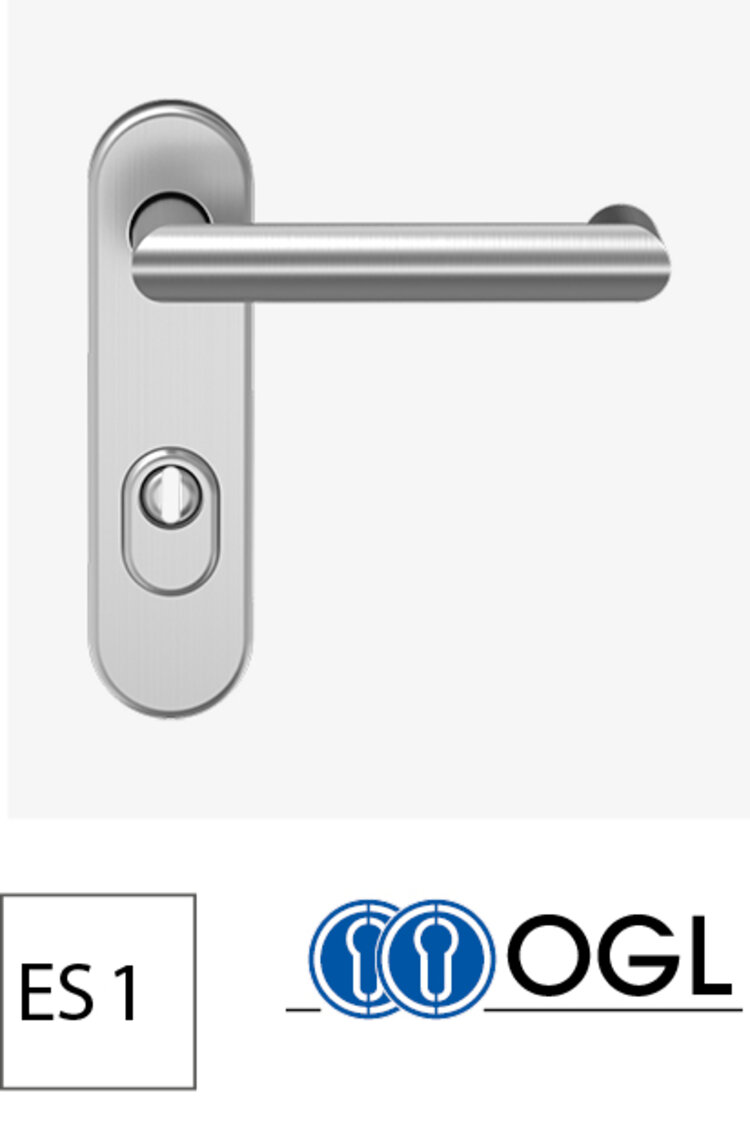

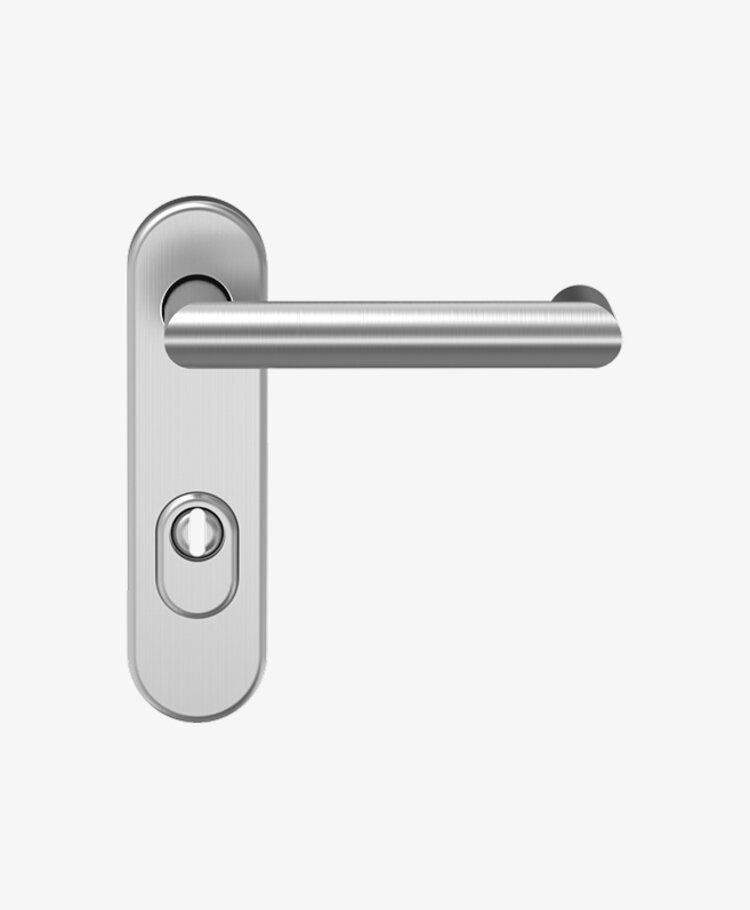

D-330
D-410

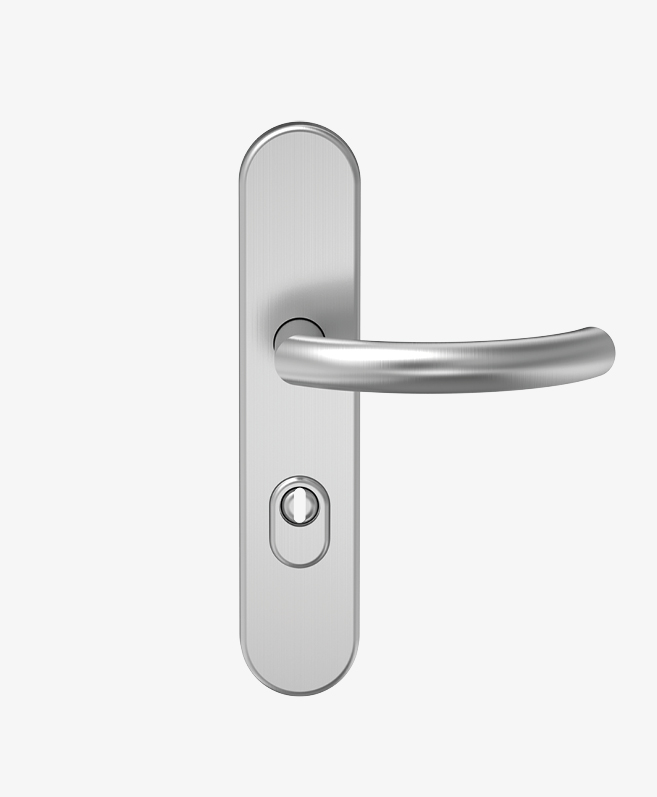

D-510
Ergänzende Varianten

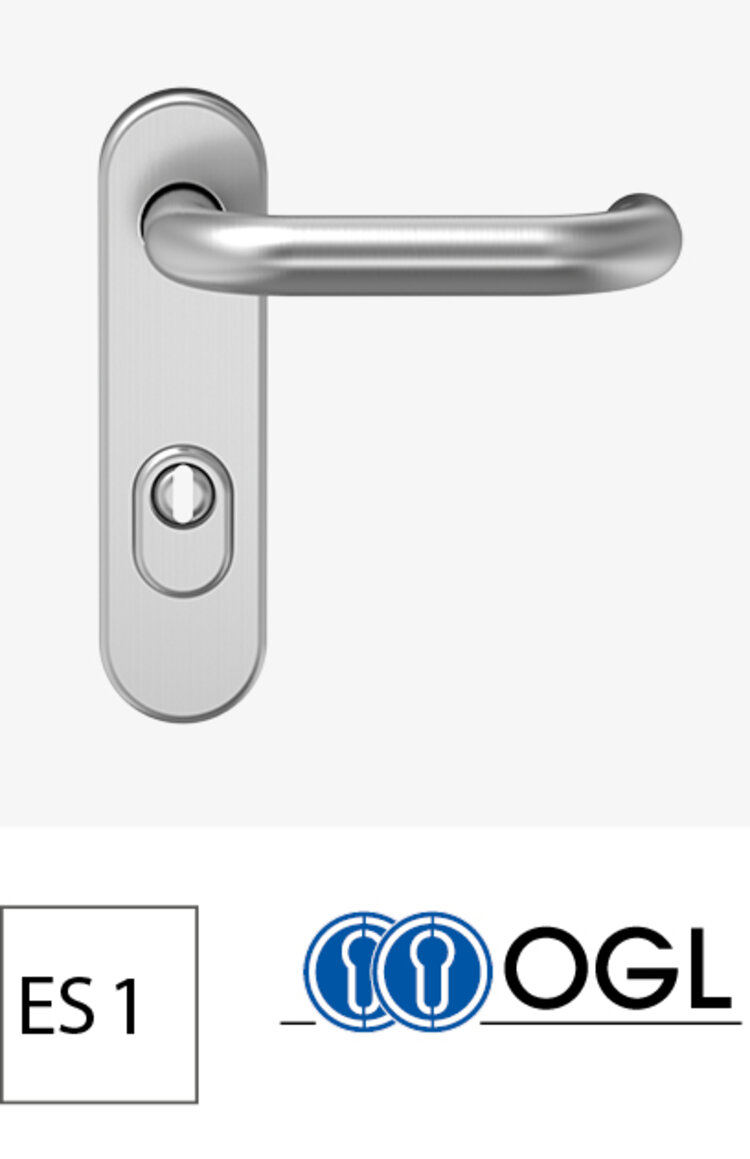

Schutzbeschlag D-110 Kurzschild (Holz- und Stahltüren)
D-110 Kurzschildschutzbeschlag ES1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und der Griffplatte G-160 erhältlich.
Benutzerkategorie Klasse 4
Stütznocken: Ø 10 x 7 mm
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage)
Schutzbeschlag D-310 Kurzschild (Holz- und Stahltüren)

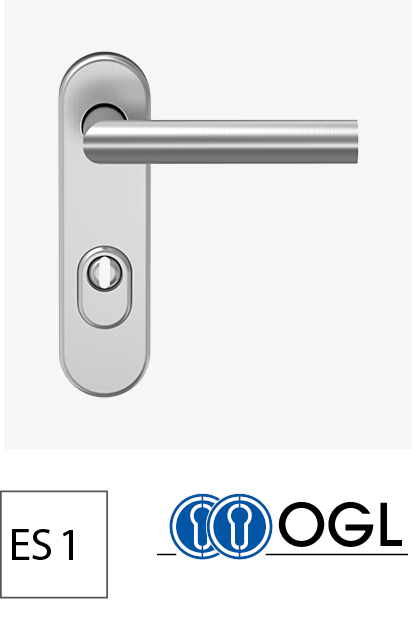

D-310 Kurzschildschutzbeschlag ES1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und der Griffplatte G-160 erhältlich.
Benutzerkategorie Klasse 4
Stütznocken: Ø 10 x 7 mm
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage)
Schutzbeschlag D-330 Kurzschild (Holz- und Stahltüren)
D-330 Kurzschildschutzbeschlag ES1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und der Griffplatte G-160 erhältlich.
Benutzerkategorie Klasse 4
Stütznocken: Ø 10 x 7 mm
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage)
Schutzbeschlag D-410 Kurzschild (Holz- und Stahltüren)
D-410 Kurzschildschutzbeschlag ES1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und der Griffplatte G-160 erhältlich.
Benutzerkategorie Klasse 4
Stütznocken: Ø 10 x 7 mm
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage)
Schutzbeschlag D-510 Kurzschild (Holz- und Stahltüren)
D-510 Kurzschildschutzbeschlag ES1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und der Griffplatte G-160 erhältlich.
Benutzerkategorie Klasse 4
Stütznocken: Ø 10 x 7 mm
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage)
Schutzbeschlag Langschild
Produktfamilie D-100, D-300, D-400 und D-500
D-110
D-310
D-330
D-410
D-510
Ergänzende Varianten
Schutzbeschlag D-110 Langschild (Holz- und Stahltüren)
D-110 Langschildschutzbeschlag ES 1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-170 erhältlich.
D-110 Langschildschutzbeschlag ES 2 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 2 / Klasse 3. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
D-110 Langschildschutzbeschlag ES 3 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 3 / Klasse 4. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
Benutzerkategorie Klasse 4 Stütznocken:
Ø 12 x 17 mm M8
Ø 12 x 6 mm M6
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage). Befestigungsbolzen (kurz) Ø 12 x 6 mm auf Anfrage. FS-92 auf Anfrage.
Schutzbeschlag D-310 Langschild (Holz- und Stahltüren)
D-310 Langschildschutzbeschlag ES 1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-170 erhältlich.
D-310 Langschildschutzbeschlag ES 2 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 2 / Klasse 3. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
D-310 Langschildschutzbeschlag ES 3 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 3 / Klasse 4. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
Benutzerkategorie Klasse 4 Stütznocken:
Ø 12 x 17 mm M8
Ø 12 x 6 mm M6
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage). Befestigungsbolzen (kurz) Ø 12 x 6 mm auf Anfrage. FS-92 auf Anfrage
Schutzbeschlag D-330 Langschild (Holz- und Stahltüren)
D-330 Langschildschutzbeschlag ES 1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-170 erhältlich.
D-330 Langschildschutzbeschlag ES 2 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 2 / Klasse 3. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
D-330 Langschildschutzbeschlag ES 3 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 3 / Klasse 4. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
Benutzerkategorie Klasse 4 Stütznocken:
Ø 12 x 17 mm M8
Ø 12 x 6 mm M6
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage) Befestigungsbolzen (kurz) Ø 12 x 6 mm auf Anfrage. FS-92 auf Anfrage.
Schutzbeschlag D-410 Langschild (Holz- und Stahltüren)
D-410 Langschildschutzbeschlag ES 1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-170 erhältlich.
D-410 Langschildschutzbeschlag ES 2 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 2 / Klasse 3. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
D-410 Langschildschutzbeschlag ES 3 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 3 / Klasse 4. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
Benutzerkategorie Klasse 4
Stütznocken:
Ø 12 x 17 mm M8
Ø 12 x 6 mm M6
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage) Befestigungsbolzen (kurz) Ø 12 x 6 mm auf Anfrage. FS-92 auf Anfrage.
Schutzbeschlag D-510 Langschild (Holz- und Stahltüren)
D-510 Langschildschutzbeschlag ES 1 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 1 / Klasse 2. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-170 erhältlich.
D-510 Langschildschutzbeschlag ES 2 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 2 / Klasse 3. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
D-510 Langschildschutzbeschlag ES 3 mit OGL
Festdrehbar gelagert im wartungsfreien Gleitlager. Einbruchsicherheit ES 3 / Klasse 4. Als Wechselbeschlag mit Knopf K-130, K-160, K-165 und Griffplatte G-160, G-180 erhältlich.
Benutzerkategorie Klasse 4 Stütznocken:
Ø 12 x 17 mm M8
Ø 12 x 6 mm M6
Außenseite: Bauhöhe 15 mm (11 mm auf Anfrage) Befestigungsbolzen (kurz) Ø 12 x 6 mm auf Anfrage. FS-92 auf Anfrage.
Lagertechniken OGL und OKL
Für langlebige und komfortable Türbeschläge
Bei Türbeschlägen im Objektbereich ist nicht nur das Design entscheidend, sondern vor allem die Technik, die dahintersteckt. Zwei bewährte Systeme sorgen bei steinau für dauerhafte Funktionalität und hohen Bedienkomfort: das OGL (Objekt-Gleitlager) und das OKL (Objekt-Kugellager). Beide Lagertechniken sind speziell für den Einsatz in hochfrequentierten Bereichen konzipiert – wie Schulen, Verwaltungsgebäuden oder Wohnanlagen.
Beide Systeme erfüllen höchste Anforderungen an Qualität, Sicherheit und Komfort. Je nach Einsatzbereich bietet steinau mit OGL und OKL die passende Lösung für dauerhaft zuverlässige Objektbeschläge.
Lagertechniken OKL
Innovative Kugellagertechnik mit integriertem Flexlager. Technik & Design auf höchstem Niveau. Geprüft nach EN 1906 und MPAZert mit 1 Million Prüfzyklen.
- Erhältlich in Edelstahl Rostfrei
- Nach Wunsch erhältlich für Feuerschutz
- Je nach Drückerform geeignet für Paniktüren nach Panik EN 179
Premium Beschlag
OKL Magis Objektgarnitur
Die Garnituren aus Edelstahl sind für höchste Ansprüche geeignet. Die Gängigkeit des Drückers ist satt gelagert und sehr hochwertig. Integrierte Rückhol-Druckfedern sichern den Rückstellmechanismus des Schlosses. Eine Wellfederscheibe egalisiert axiales Spiel des Lagers.
- Konzipiert für vandalismusgefährdete Bereiche mit viel Publikum in öffentlichen Gebäuden wie Fußballstadien
und Schulen. - Extrem hohe Korrosionsbeständigkeit für Außenanwendung.
- Äußerst robuste Premium-Objekt-Garnituren mit höchstpräziser, spielfreier Rillenkugellagertechnik und Rückholfeder mit 90° Anschlag. Das integrierte Flexlager gleicht radiales und axiales Spiel aus.
Stabil und dennoch flexibel
Bewegungsfreiheit an der Tür Das
Das neue Flexlager löst spielend gängige Probleme bei der Drückermontage.
Zu fest angezogene Schrauben (Deformierung des Türblatts)
Technischer Hinweis
DIN 18273 : 1997-12: Baubeschläge - Türdrückergarnituren für Feuerschutztüren und Rauchschutztüren – Begriffe, Maße, Anforderungen und Prüfungen, Anhang A.
Radiales und axiales Spiel: Diese Drückergarnitur kann Unebenheiten auf der Türoberfläche von bis zu 3° ausgleichen, jedoch wird auch in der DIN Norm 18273 auf mögliches Spiel hingewiesen: „Aufgrund der Lage der Toleranzfelder von Türdrückerstift (8,91 bis 8,98 mm) und Innenvierkant der Nuss (9,0 bis 9,1 mm) kann es zu einem nicht unerheblichen Spiel zwischen Türdrückervierkant und Schlossnuss kommen. Dieses Spiel kann zu einem maximalen Totgang des montierten Türdrückers von 5 mm, gemessen in einem Abstand von 100 mm vom Drückerdrehpunkt führen. Insbesondere bei zweigeteilten Panikstiften kann dieses Spiel unvermeidlich sein. Der Türdrücker kann dadurch nach oben und unten wackeln. Die OKL Magis Türdrückergarnitur wirkt dem entgegen, da sie eine Federrückstellung mit 90° Festanschlag besitzt. Das „gefühlte“ Drückerspiel wird dadurch stark vermindert und unterschreitet bei Weitem die Vorgaben der Norm EN 1906.
Optimaler Spielausgleich
Wartungsfreiheit an der Tür
Diese Objektgarnitur besitzt ein wartungsfreies Kunststoff-Gleitlager in der Grundkonstruktion, welches radiales und axiales Spiel ausgleicht.
- EN 1906, Klasse 4
- 200.000 Prüfzyklen
- DIN 18273, zugelassen für Feuer- und Rauchschutztüren
- Keine Rückholfeder (OGL Ovalrosette mit Rückholfeder)
