Türschließer
Türschließer
Für mehr Sicherheit und Komfort
Obentürschließer für mehr Sicherheit und Komfort – jetzt bei Ihrem steinau Fachhändler
Obentürschließer kommen in vielfältigen Einsatzbereichen zum Tragen – ob in Gewerbeimmobilien, Wohngebäuden, Schulen, Kliniken, Hotels oder öffentlichen Einrichtungen. Sie sorgen mit ihrem automatischen Schließmechanismus für erhöhte Sicherheit, Energieeffizienz und eine zuverlässige Raumklimaregulierung.
In gewerblichen und öffentlichen Gebäuden unterstützen Obentürschließer zudem die Gebäudeautomation, während sie im privaten Wohnbereich den Komfort und die Einbruchhemmung verbessern.
Ihr steinau Fachhändler berät Sie kompetent – persönlich, telefonisch oder direkt vor Ort. Vertrauen Sie auf eine individuelle Beratung, eine maßgeschneiderte Produktauswahl und den fachgerechten Einbau durch Experten.
Schließkraftgröße 2 / 3 / 5, geprüft nach EN 1154 (für Türbreiten bis 1.250 mm). Durch Umsetzen des Türschließers einstellbar. Endschlag und…
2-5 Schließkraft 2-5 Erfüllt Anforderungen der EN 1154 Vielseitige Lösung für Türprojekte Geeignet für Flügelbreiten bis 1.250 mm Flexibel…
Schließkraft 3–6 nach EN - SG, ES, ÖD, SV geprüft und zertifiziert nach EN 1154 EN 3–6 Flügelbreiten bis 1.400 mm Flügelgewichte lt. EN 1154 bis…
Schließkraft 2–5 nach EN - SG, ES, ÖD, SV Schließkraftgröße 2–5, geprüft nach EN 1154 (für Türbreiten bis 1.250 mm, stufenlos einstellbar. Endschlag,…
T-62 (Schließkraft EN 2-5)
Der TS-62 Türschließer ist ein hochwertiges und zuverlässiges Produkt, das für seine präzise Technik und vielseitige Anwendbarkeit bekannt ist. Entwickelt, um Türen sicher und effizient zu schließen, bietet der TS-62 eine ausgezeichnete Kontrolle über den Schließvorgang. Sein ansprechendes Design ermöglicht eine unauffällige Integration in verschiedene Türumgebungen.
T-61 (Schließkraft EN 3-6)
Der TS-61 ist ein Türschließer für mittlere und schwere Funktionstüren, der elegantes Design mit hoher Funktionalität verbindet. Dank seiner Getriebekonstruktion erzielt er einen hohen Wirkungsgrad und ein optimales Verhältnis zwischen Öffnungs- und Schließverhalten – ideal für Standard- und Funktionstüren im Objektbereich.
TS-20 (Schließkraft EN 2, 3 und 5)
Der TS-20 ist eine innovative Türschließer-Lösung, die hohe Ansprüche an Sicherheit, Funktionalität und Design erfüllt. Mit seinem robusten, unaufdringlichen Erscheinungsbild fügt er sich harmonisch in verschiedene Architekturstile ein. Er überzeugt durch zuverlässige Schließmechanik sowie eine sanfte und geräuschlose Türschließung.
Freilauftürschließer FTS III / FTS-R III
Der FTS III ist eine barrierefreie Feststellvorrichtung, speziell entwickelt für Einrichtungen wie Altenheime, Kindergärten und Schulen. Er ermöglicht leichtgängige Türbewegungen mit minimalem Kraftaufwand und passt sich flexibel an verschiedene Montagesituationen an. Die Freilauffunktion wird bereits ab dem ersten Grad des Öffnungswinkels aktiviert und sorgt für störungsfreie Türbewegungen – ideal für Funktionstüren in barrierefreien Objekten.

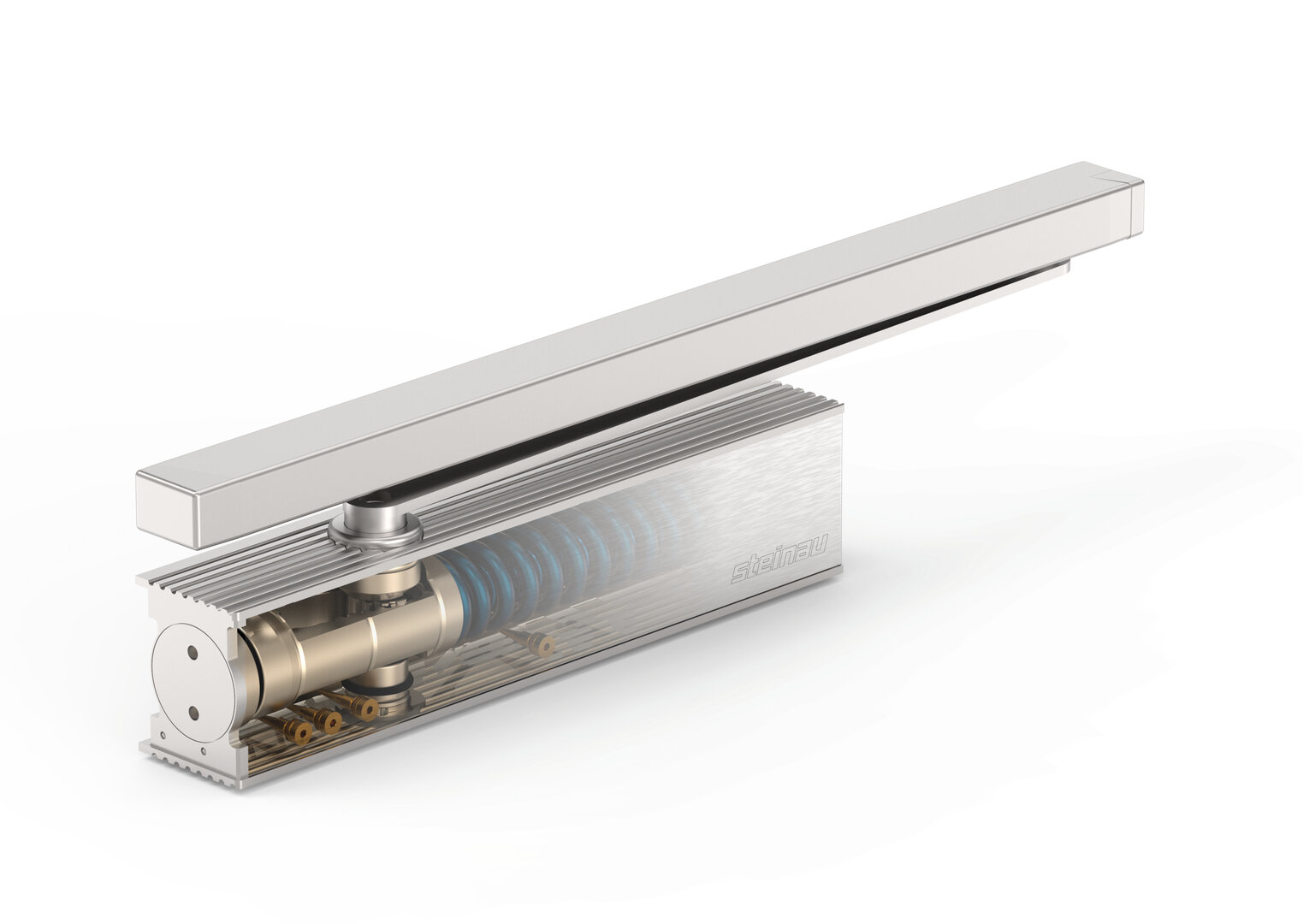

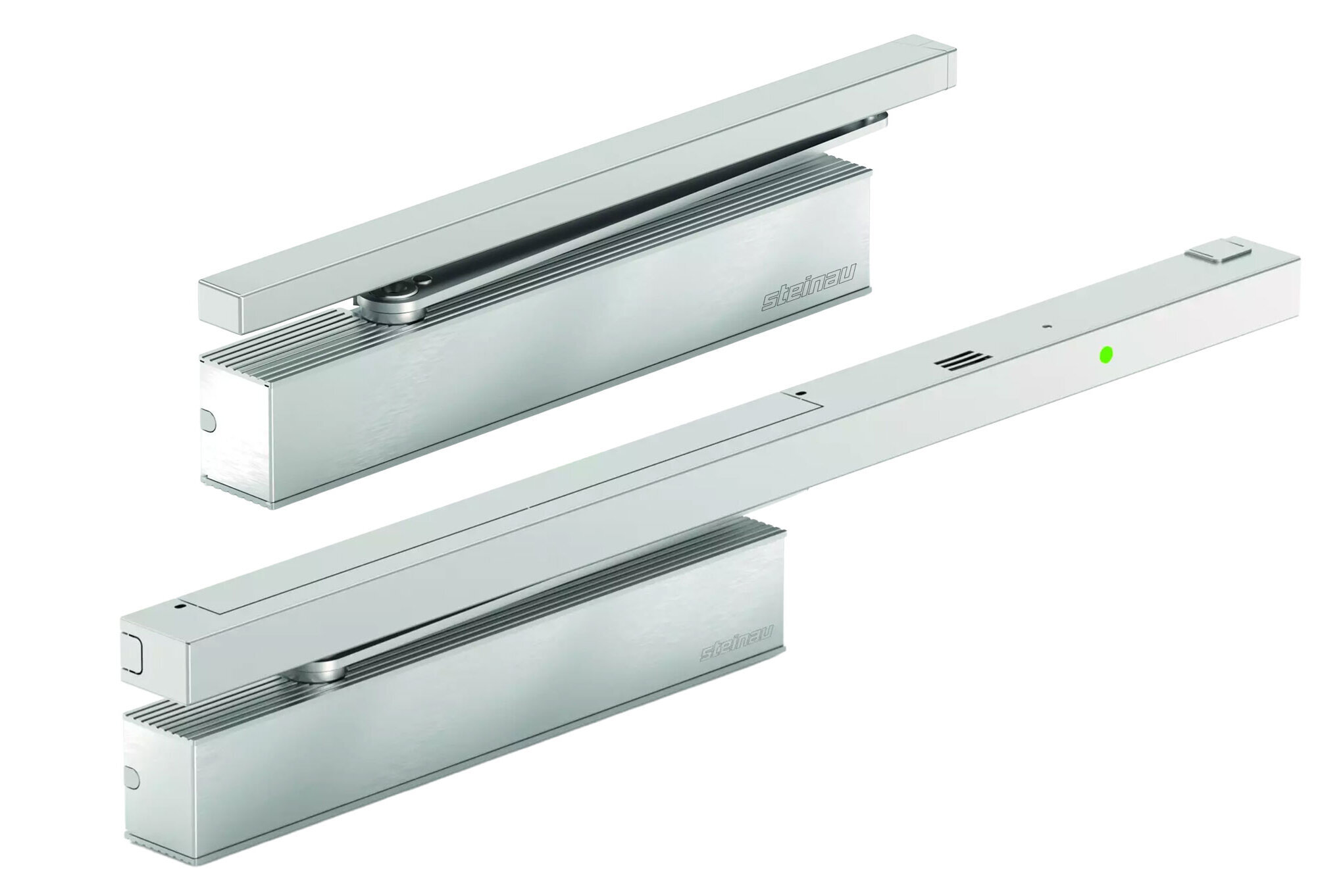

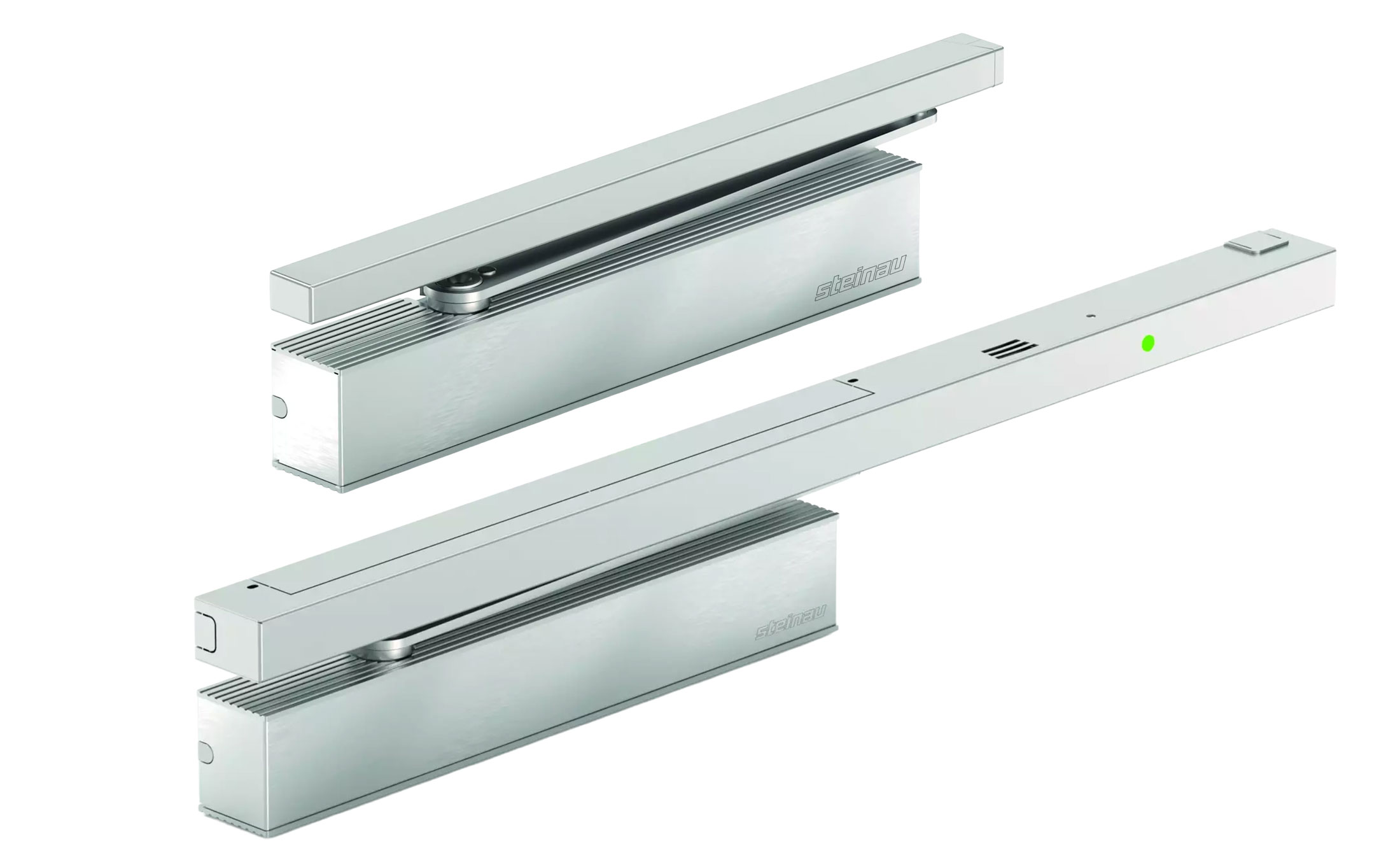

Obentürschließer
Intelligente Edelstahlabdeckung
Das Clic-System umschließt den Aluminiumkorpus mit der Kraft des Federstahls. Die Abdeckung verdeckt alle Einstellelemente, kann nicht ohne Werkzeug entfernt werden und schützt so den Türschließer vor unbefugtem Zugriff.
Edles Material kombiniert
Edles Material ist beim steinau Türschließern Standard: Edelstahl-Cover und Aluminiumkorpus sind in architektonischer Designsprache perfekt aufeinander abgestimmt.
Durchdachtes Montagesystem
Die Montageplatte ist mit der DIN-Lochbohrung versehen. Das garantiert eine zeitsparende, normengerechte und sichere Befestigung. Nach der Montage wird die Montageplatte vollständig vom Türschließerkörper verdeckt und ist somit nicht mehr sichtbar.
Neuartige Ventiltechnik
Die innovative Ventiltechnik bietet einen weiten und exakt dosierbaren Einstellbereich. Alle Parameter des Schließvorgangs lassen sich einfach, hochpräzise und dauerhaft sicher einstellen – mit einem handelsüblichen Inbusschlüssel. Die Einstellung von Schließgeschwindigkeit und Endschlag ist bei allen steinau Türschließern Standard. Ein zusätzlicher Ventilanschlag verhindert ein Überdrehen oder Ausschrauben der Ventile.
Zubehör

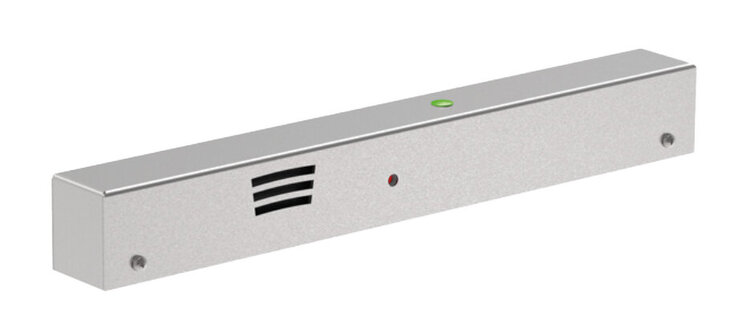

RSZ III
Die Rauchschaltzentrale RSZ III ist eine externe Steuereinheit, die für die Ansteuerung verschiedener Feststellvorrichtungen wie EF, EF-BG, SR-EF, SR-EF-BG, ITS-EF und ITS-SR-EF sowie Türhaftmagnete THM konzipiert ist. Die RSz III besteht aus einem Rauchschalter, einem Netzteil, einem Auslösetaster und einer durchgehenden Abdeckung. Diese Komponenten arbeiten zusammen, um im Falle von Rauchentwicklung die entsprechenden Feststellvorrichtungen und Türhaftmagnete auszulösen und somit die Sicherheit in Gebäuden zu gewährleisten.

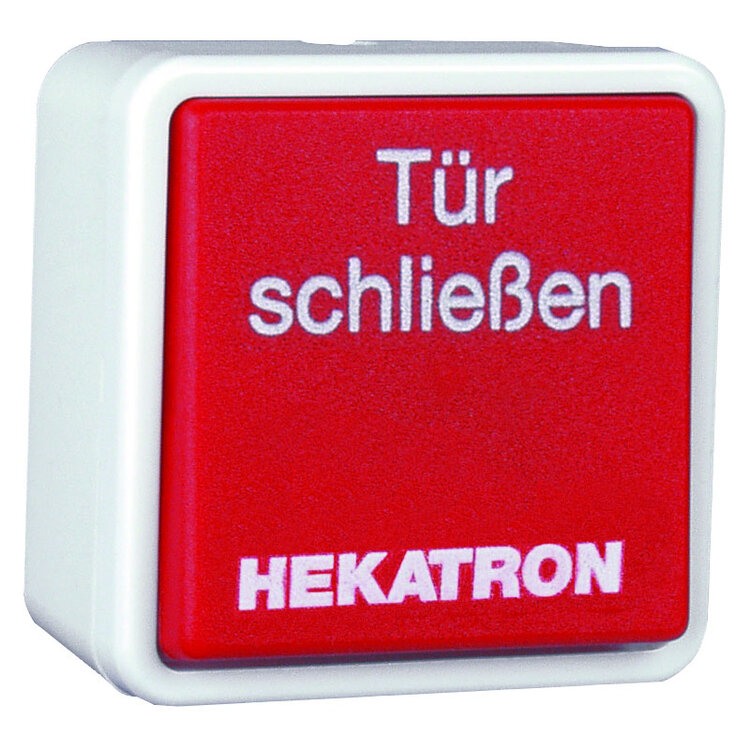

HAT 02
HAT 02
Der HAT 02 Handauslösetaster eignet sich ideal für die Montage in feuchten Räumen und ermöglicht das manuelle Auslösen von Feststellvorrichtungen gemäß den DIBt-Richtlinien. Mit einer Aufputzmontage, einem Öffnerkontakt, einer Schaltspannung von maximal 30V DC und einem Schaltstrom von maximal 1A bietet der HAT 02 zuverlässige Funktionalität. Seine Schutzart von IP 44 macht ihn robust gegenüber äußeren Einflüssen und somit vielseitig einsetzbar.

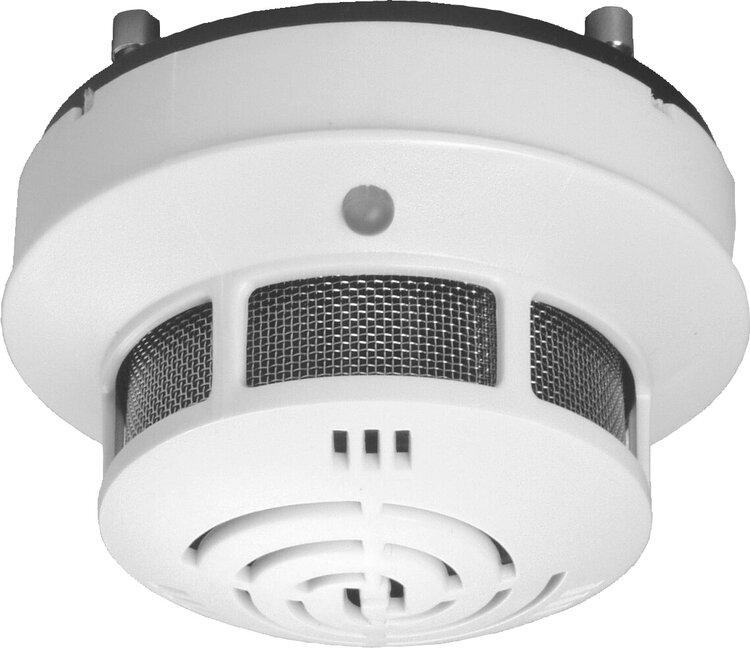

ORS 142 Rauchmelder mit Sockel
ORS 142 Rauchmelder mit Sockel
Der ORS 142 Rauchmelder bietet zuverlässigen Brandschutz mit optionaler Leitungsüberwachung nach DIN EN 14637. Er erkennt Rauch nach EN 54, Teil 7, mit einer Temperaturgrenze von 70°C. Betrieben mit 18-28 V DC, 22 mA Ruhezustand, 11 mA im Alarmfall, und 16 mA bei Störungen. Der Relaiskontakt ist als Öffner ausgeführt, Schutzart IP 42. Einsatzbereich: -20°C bis +60°C. Der ORS 142 gewährleistet effektive Raucherkennung und Temperaturüberwachung für umfassenden Brandschutz. Auch als Funkrauchmelder ORS 155 F erhältlich.

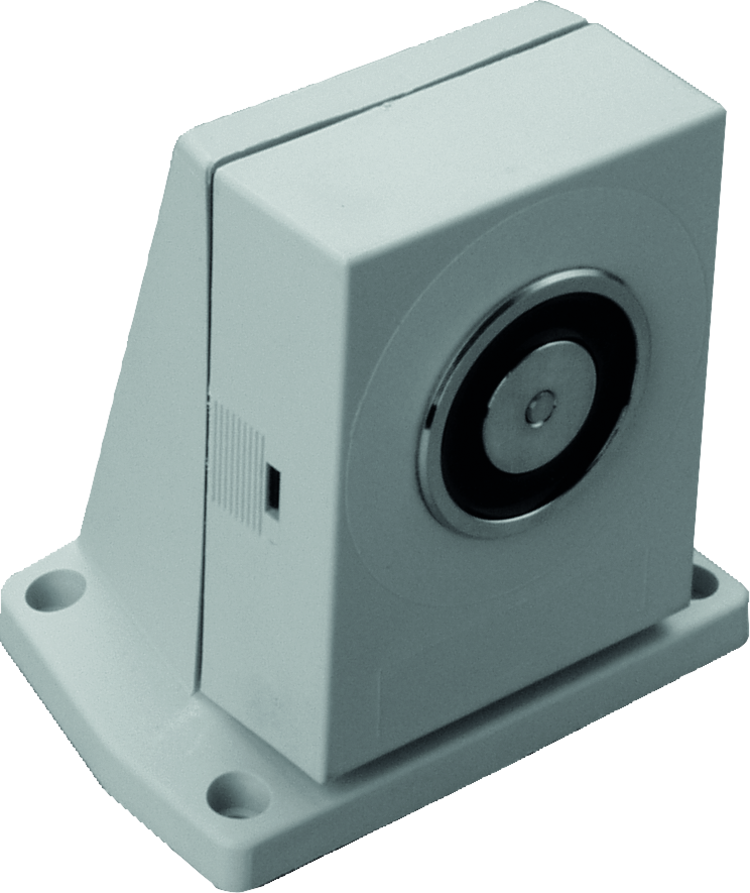

Haftmagnet
Haftmagnet
Der Haftmagnet ist eine zuverlässige Lösung für die sichere und effiziente Haftung von Türen. Er kann aös Wand oder Bodenmontage ausgeführt werden und wird dann eigesetzt, wenn ein Feststellwinkel bis 180° benötigt wird.
Öffnungsbegrenzer
Öffnungsbegrenzer
Der Öffnungsbegrenzer ist eine universell einstellbare Vorrichtung für Gleitschienen wie GS-B, GS-H, SR (BG) III. Durch einfaches Verschieben in der Gleitschiene lässt sich der Begrenzungswinkel mechanisch einstellen. Diese Funktion ermöglicht eine präzise Kontrolle über den Öffnungswinkel der Tür, was besonders in Situationen mit spezifischen Anforderungen von Vorteil ist.

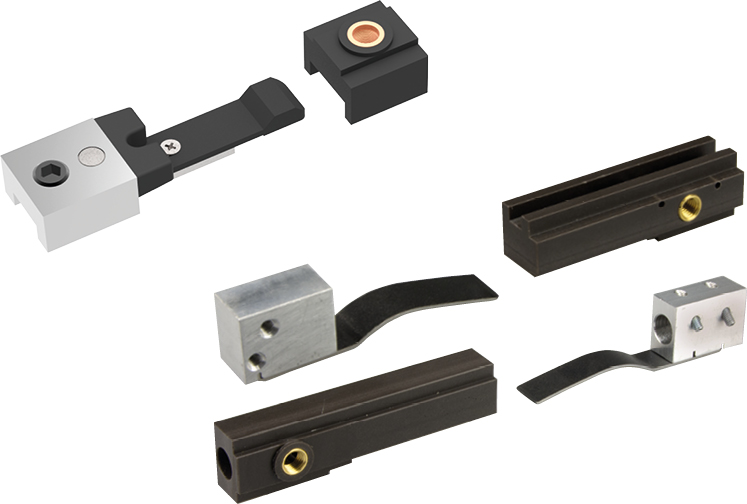

Zubehörset
Zubehörset
FKL-E: Einstellbare Federrastklemmung für Gleitschiene B und IS 21, mit integriertem Anschlagpuffer. Nicht für den Einsatz im Brandschutz zugelassen! Zur Offenhaltung von Türen mit Gleitschienenschließern EN 2 – EN 5, Haltekraft stufenlos einstellbar. Offenhaltewinkel einstellbar von 70 – 130°, nicht überfahrbar.
FKL SR (BG) III: Mechanische Feststellung zum nachträglichen Einbau in die Gleitschiene SR III und IS-SR. Nicht für den Einsatz im Brandschutz zugelassen! 30 x 21 mm. Haltewinkel von max. 110° einstellbar. Bei Außentüren unter Windlast und schweren Türen reduziert sich die Haltekraft entsprechend.

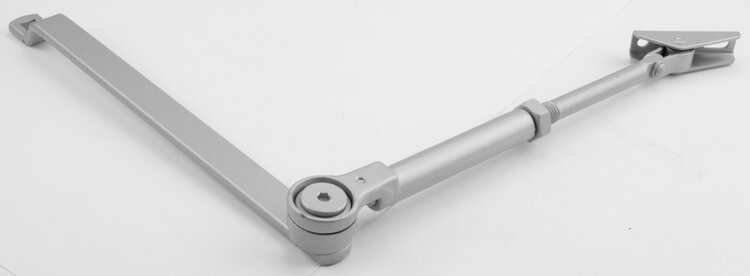

Rastfeststellgestänge
Rastfeststellgestänge
Das Rastfeststellgestänge mit zusätzlicher Rastfeststellung ermöglicht eine sichere Fixierung der Tür. Aus verzinktem Stahl gefertigt, ist der Feststellwinkel zwischen 70° und 130° einstellbar, und die Haltekraft kann angepasst werden. Bitte beachten Sie, dass es nicht für den Einsatz in Brandschutzanwendungen zugelassen ist. Eine flexible Lösung für die sichere Fixierung von Türen in verschiedenen Umgebungen.

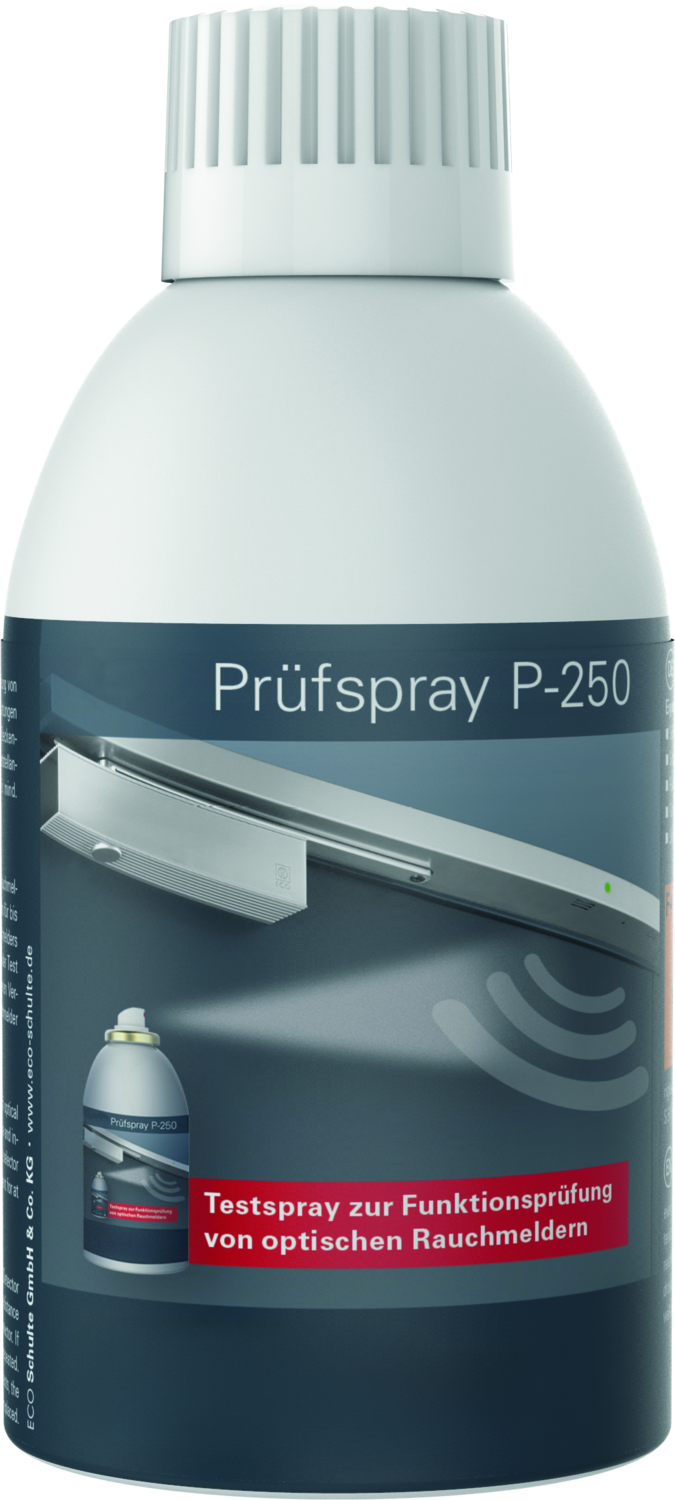

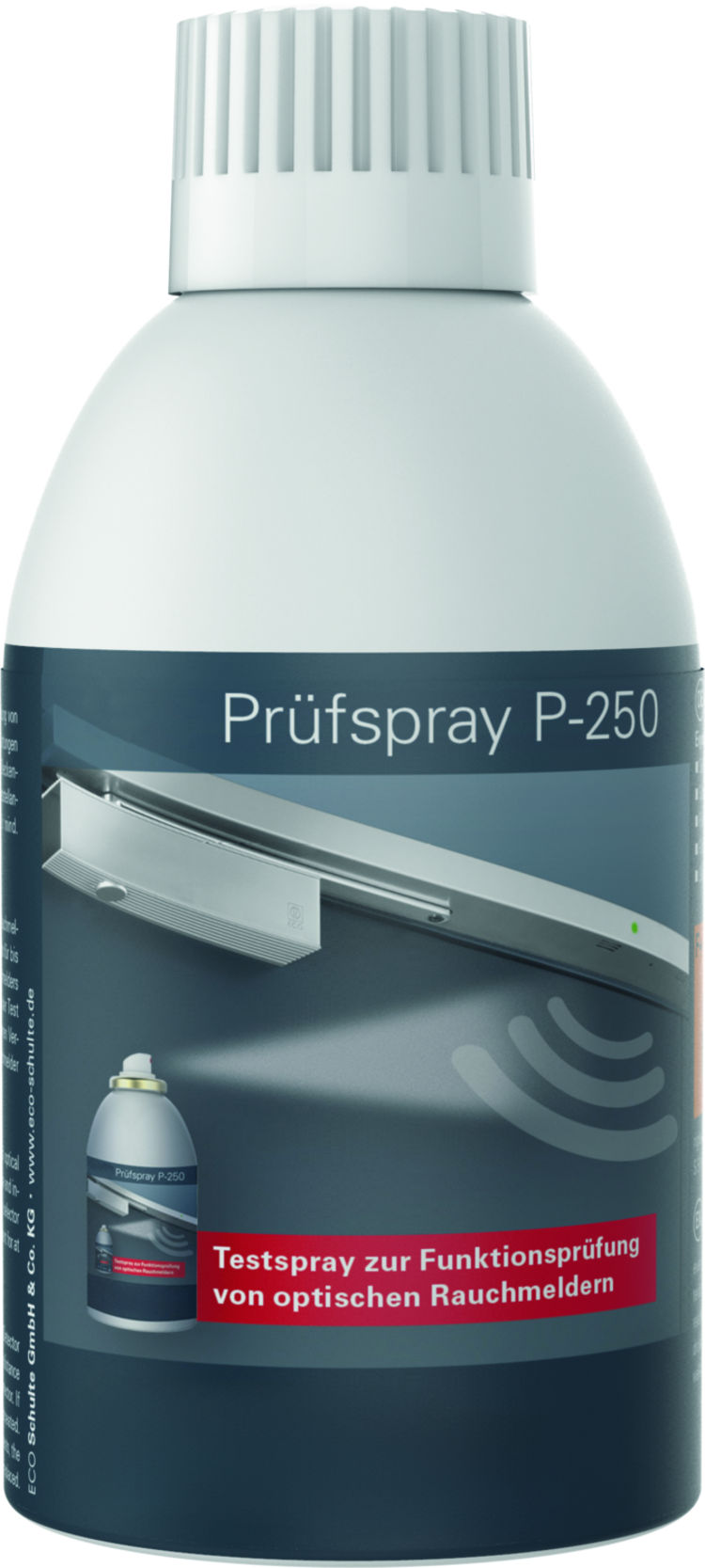

Prüfspray P-250
Prüfspray P-250
Das Prüfspray P-250 ist ein Testspray für die Funktionsprüfung von Rauchmeldern und -schaltern. Es simuliert die Raucherkennung und ermöglicht eine zuverlässige Überprüfung der Funktionstüchtigkeit. Das umweltfreundliche Prüfspray ist frei von halogenierten Kohlenwasserstoffen (FCKW oder ähnlichen Substanzen).
Edelstahl Fullcover Set für Türschließer
Das Fullcover ist eine optionale Edelstahlabdeckung für den steinau Türschließer und die dazugehörige Gleitschiene. Perfektioniert wird der Gesamtauftritt durch einen Hebelarm aus Edelstahl. Bei den Gelenkarmschließern ist eine Abdeckung auf den Türschließerkorpus lieferbar.
Türschließer Vergleich
Alle hier aufgeführten Türschließer sind für Stahl-, Holz- und Profiltüren geeignet.
| TS-62 | TS-61 | TS-52 | TS-20 | |
|---|---|---|---|---|
| Schliesskraft | 2–5 | 3–6 | 2–5 | 2/3/5 |
| Türbreite | ≤ 1.250 | ≤ 1.400 | ≤ 1.250 | ≤ 1.250 |
| Band- / Bandgegenseite | □ | □ | ■ | ■ |
| DIN-L / R | ■ | ■ | ■ | ■ |
| Endschlag (stufenlos einstellbar) | ■ | ■ | ■ | ■ |
| Schliessgeschwindigkeit (stufenlos einstellbar) | ■ | ■ | ■ | ■ |
| Öffnungsdämpfung (stufenlos einstellbar) | ■ | ■ | ■ | ■ (konstant) |
| Schliessverzögerung (stufenlos einstellbar) | ■ | ■ | ■ | - |
| Geprüft nach EN / DIN | EN 1154 | EN 1154 | EN 1154 | EN 1154 |
| Feuer- und Rauchschutztüren geeignet | F | F | F | F |
| Nach EU-Richtlinien zertifiziert | CE | CE | CE | CE |
| Barrierefreies Bauen | DIN 18040 | DIN 18040* | DIN 18040* | DIN 18040 |
■ ja □ optional
* bis Schließkraft 4
Die wichtigsten Normen im Überblick
Normen bringen Sicherheit
Normen in der Türschließertechnik, wie die EN 1154, EN 1155 und EN 1158, sind entscheidend für Sicherheit, Funktionalität und Qualität von Türschließsystemen. Sie bieten einheitliche Richtlinien, die Herstellern und Anwendern helfen, Anforderungen zu verstehen und umzusetzen.
Ein wesentlicher Vorteil ist die Gewährleistung der Sicherheit. Normen stellen sicher, dass Türschließer zuverlässig funktionieren, insbesondere in Notfällen wie Bränden. Zudem fördern sie die Interoperabilität von Produkten, was Planern und Architekten die Auswahl geeigneter Komponenten erleichtert.
Normen tragen auch zur Qualitätskontrolle bei, da Produkte regelmäßig getestet werden müssen, um festgelegte Kriterien zu erfüllen. Dies führt zu höherer Produktqualität und verringert das Risiko von Ausfällen.
Schließlich erhöhen Normen die Markttransparenz. Kunden können sich auf zertifizierte Produkte verlassen, was Vertrauen schafft und die Wettbewerbsfähigkeit der Hersteller stärkt. Insgesamt sind Normen unerlässlich für Sicherheit, Qualität und Kompatibilität in der Türschließertechnik.
Normen EN 1154, EN 1155 und EN 1158
| EN 1154 – Für Türschliesser mit kontrolliertem Schliessablauf | EN 1155 – Für elektrisch betriebene Feststellvorrichtungen für Drehflügeltüren | EN 1158 – Für Schliessfolgeregelungen | |
|---|---|---|---|
| Leistungsanforderungen | Die Norm stellt sicher, dass eine von Hand geöffnete Tür automatisch wieder schliesst. Türschliesser nach EN 1154 sorgen für ein zuverlässiges und kontrolliertes Schliessen von Drehflügeltüren. | Die Norm definiert die Anforderungen für Türschliesser, die an Feuer- oder Rauchschutztüren eingesetzt werden. Die Ausbreitung von Feuer und Rauch wird minimiert, indem Türschliesser nach EN 1155 im Brandfall automatisch den Schliessvorgang auslösen. | Die Norm beschreibt die Schliessfolgeregelung für zweiflügelige Feuer-/Rauchschutz Drehflügeltür, die zuverlässig und folgerichtig schliessen müssen. |
| Prüfmethoden | Standardisierte Tests zur Bewertung der Leistung und Sicherheit der Türschliesser werden beschrieben. | Standardisierte Tests zur Bewertung der Leistung und Sicherheit der Türschliesser werden beschrieben. | Standardisierte Tests zur Bewertung der Leistung und Sicherheit der Türschliesser werden beschrieben. |
| Kennzeichnung | CE Klassifizierungsschlüssel gibt Auskunft über die geprüften Parameter. | CE Klassifizierungsschlüssel gibt Auskunft über die geprüften Parameter. | CE Klassifizierungsschlüssel gibt Auskunft über die geprüften Parameter. |
| Anwendungsbereiche | Gültig für Innen- und Aussentüren in Wohngebäuden, öffentlichen Einrichtungen und gewerblichen Räumen. | Gültig für Innentüren in Wohngebäuden, öffentlichen Einrichtungen und gewerblichen Räumen. | Gültig für Innentüren in Wohngebäuden, öffentlichen Einrichtungen und gewerblichen Räumen. |
| Anmerkungen | Durch die Einhaltung der EN 1154:1996 können Hersteller sicherstellen, dass ihre Produkte sowohl funktional als auch sicher sind. Für Sie als Kunden bedeutet dies eine höhere Zuverlässigkeit und Sicherheit bei der Verwendung von Türschliesssystemen. | Durch die Einhaltung der EN 1155 ist gewährleistet, dass eine festgestellte oder freilaufende Feststellvorrichtung bei Unterbrechung der Stromzufuhr ein zwangsläufiges Schliessen der Tür durch den verbauten Türschliesser erwirkt. | Die EN 1158 stellt sicher, dass die Schliessfolge von Stand- und Gangflügel in der vorgeschriebenen Reihenfolge erfolgt, d.h. der Gangflügel schliesst immer nach dem Standflügel. Beim Öffnen des Standflügels sorgen Bremskeile in der Gangflügel-Gleitschiene (mechanisch unabhängig von der Hydraulik des Türschliessers) dafür, dass der Gangflügel stehen bleibt, sobald der Standflügel geöffnet wird. |

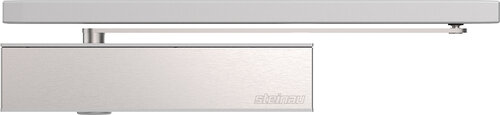

Obentürschließer TS-62
TS-62 Türschließer – leistungsstark, barrierefrei und vielseitig einsetzbar.
Der TS-62 Türschließer überzeugt durch höchste Qualität und Flexibilität nach EN 1154 – ideal für anspruchsvolle Türlösungen in Kliniken, Pflegeheimen, Kindertagesstätten, Schulen und öffentlichen Gebäuden. Mit einer einstellbaren Schließkraft von EN 2 bis EN 5 eignet sich der TS-62 perfekt für Türflügelbreiten bis 1.250 mm.
Dank der integrierten Schließverzögerung von 120° bis 70° lässt sich das Schließverhalten individuell anpassen – ideal für barrierefreies Bauen gemäß DIN 18040. Der Türschließer erfüllt sogar die Anforderungen bis zur Klasse EN 4, was ihn besonders geeignet für barrierearme Anwendungen macht.
Die neue, optimierte Gleitschiene GS-H und der reduzierte Hebelarm von nur 4 mm sorgen für eine kompakte Bauweise mit einer Bautiefe von nur 49 mm. Der TS-62 ist für DIN-L- und DIN-R-Türen geeignet und bietet mit einem Türöffnungswinkel von bis zu 180° maximale Zugänglichkeit.
Mit seinen kompakten Maßen von 287 x 62 mm ist der TS-62 Türschließer die ideale Lösung für Standard- und Funktionstüren – zuverlässig, langlebig und flexibel einsetzbar in stark frequentierten Gebäuden.

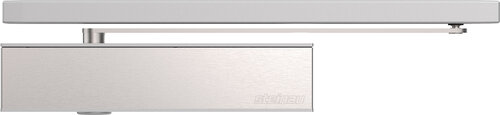

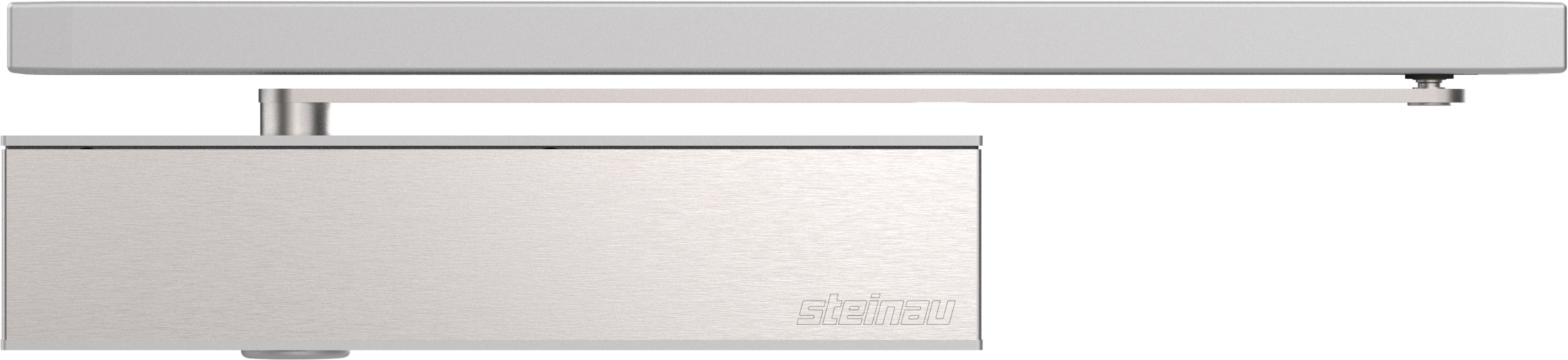

Obentürschließer TS-61
TS-62 Türschließer – kompakt, leistungsstark und barrierefrei
Der TS-62 Türschließer setzt neue Maßstäbe in Qualität, Funktionalität und Design gemäß EN 1154. Mit einer einstellbaren Schließkraft von EN 2 bis EN 5 ist er optimal für Tür- flügelbreiten bis zu 1.250 mm geeignet und erfüllt höchste Anforderungen im gewerblichen und öffentlichen Bereich.
Die integrierte Schließverzögerung zwischen 120° und 70° ermöglicht eine präzise Anpassung an verschiedenste Türanwendungen – ideal für stark frequentierte Türen. Der TS-62 unterstützt zudem das barrierefreie Bauen nach DIN 18040 und übertrifft diese Norm bis zur Klasse EN 4 – perfekt für den Einsatz in Pflegeheimen, Kliniken, Schulen und Kindertagesstätten.
Mit einer kompakten Bautiefe von nur 49 mm, einem optimierten Hebelarm und der neuen Gleitschiene GS-H, überzeugt der TS-62 durch seine intelligente Konstruktion und einfache Integration – sowohl für DIN-L- als auch DIN-R-Türen. Ein Türöffnungswinkel von bis zu 180° garantiert maximale Zugänglichkeit.
Mit seinen kompakten Abmessungen von 287 x 62 mm ist der TS-62 die perfekte Wahl für Standard- und Funktionstüren. Setzen Sie auf einen zuverlässigen, langlebigen Türschließer, der modernste Technik mit einfacher Montage verbindet.

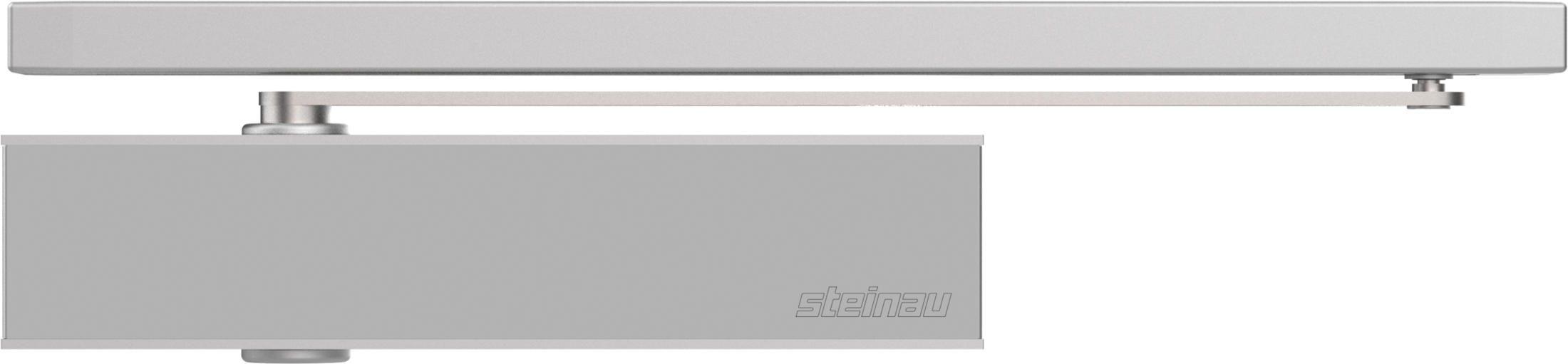

Obentürschließer TS-52
TS-52 Türschließer – kompakt, flexibel und normgerecht nach EN 1154
Der TS-52 Türschließer erfüllt die Vorgaben der DIN EN 1154 und bietet eine zuverlässige, flexible Lösung für unterschiedlichste Türprojekte im gewerblichen und privaten Bereich. Mit einer einstellbaren Schließkraft von EN 2 bis EN 5 eignet sich der TS-52 ideal für Türflügelbreiten bis zu 1.250 mm.
Dank seiner flexiblen Auslegung für DIN-L- und DIN-R-Türen ist der Einbau besonders unkompliziert. Die kompakte Bautiefe von nur 49 mm inklusive Montageplatte ermöglicht eine platzsparende Integration – perfekt für moderne Architektur und beengte Einbausituationen.
Mit einem Türöffnungswinkel von bis zu 180° bietet der TS-52 maximale Zugänglichkeit – auch für barrierefreie Bereiche. Die stufenlos einstellbare Schließgeschwindigkeit und Endschlagfunktion lassen sich seitlich feinjustieren und sorgen für eine individuelle Anpassung an Türanforderungen.
Ob in Bürogebäuden, Wohnanlagen, Schulen oder öffentlichen Einrichtungen – der TS-52 Türschließer ist eine effiziente, langlebige und montagefreundliche Lösung für Standard- und Funktionstüren.
Obentürschließer TS-20
TS-20 Türschließer – kompakt, variabel und normgerecht nach EN 1154
Der TS-20 Türschließer erfüllt die Anforderungen der DIN EN 1154 und bietet eine kompakte, vielseitige Lösung für unterschiedlichste Türanwendungen. Mit variabel einstellbaren Schließkraftgrößen EN 2, 3 und 5 lässt sich der TS-20 durch einfaches Umsetzen flexibel an die jeweilige Türsituation anpassen.
Die seitlich stufenlos einstellbare Schließgeschwindigkeit und Endschlagfunktion sorgen für maximale Kontrolle beim Schließen der Tür. Die konstante Öffnungsdämpfung gewährleistet dabei einen gleichmäßigen Bewegungsablaufideal für hochfrequentierte Türen im privaten, gewerblichen und öffentlichen Bereich.
Geeignet für DIN-L- und DIN-R-Türen in gleicher Ausführung, überzeugt der TS-20 durch hohe Montagefreundlichkeit und universelle Einsetzbarkeit. Mit einer geringen Bautiefe von nur 41 mm integriert er sich dezent und platzsparend in nahezu jede Türumgebung.
Ein Türöffnungswinkel von 180° bietet hervorragende Zugänglichkeit, insbesondere in Bereichen mit erhöhtem Personenverkehr oder Anforderungen an Barrierefreiheit. Die kompakten Maße von 243 x 56 mm runden das durchdachte Design dieses Türschließers ab.

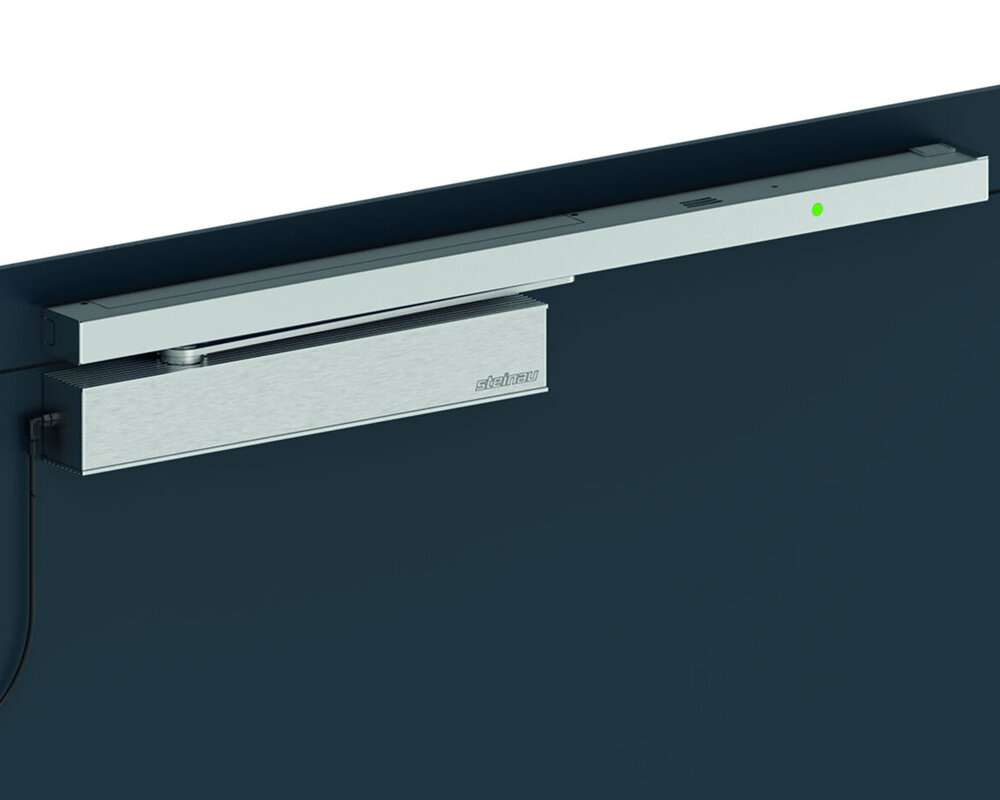

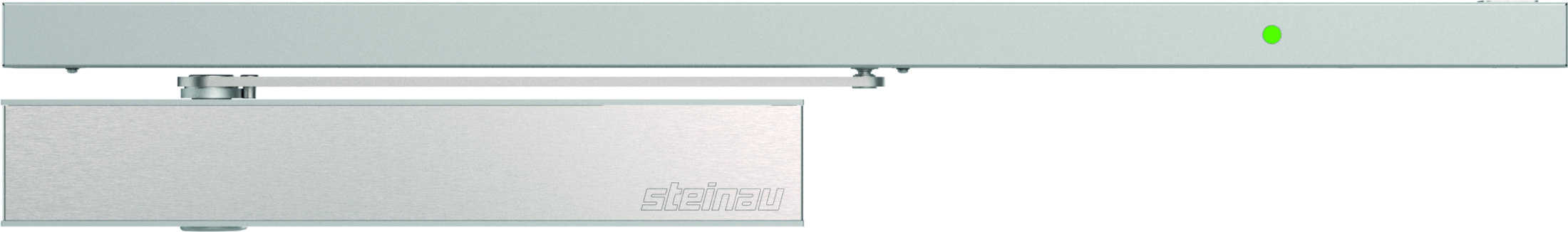

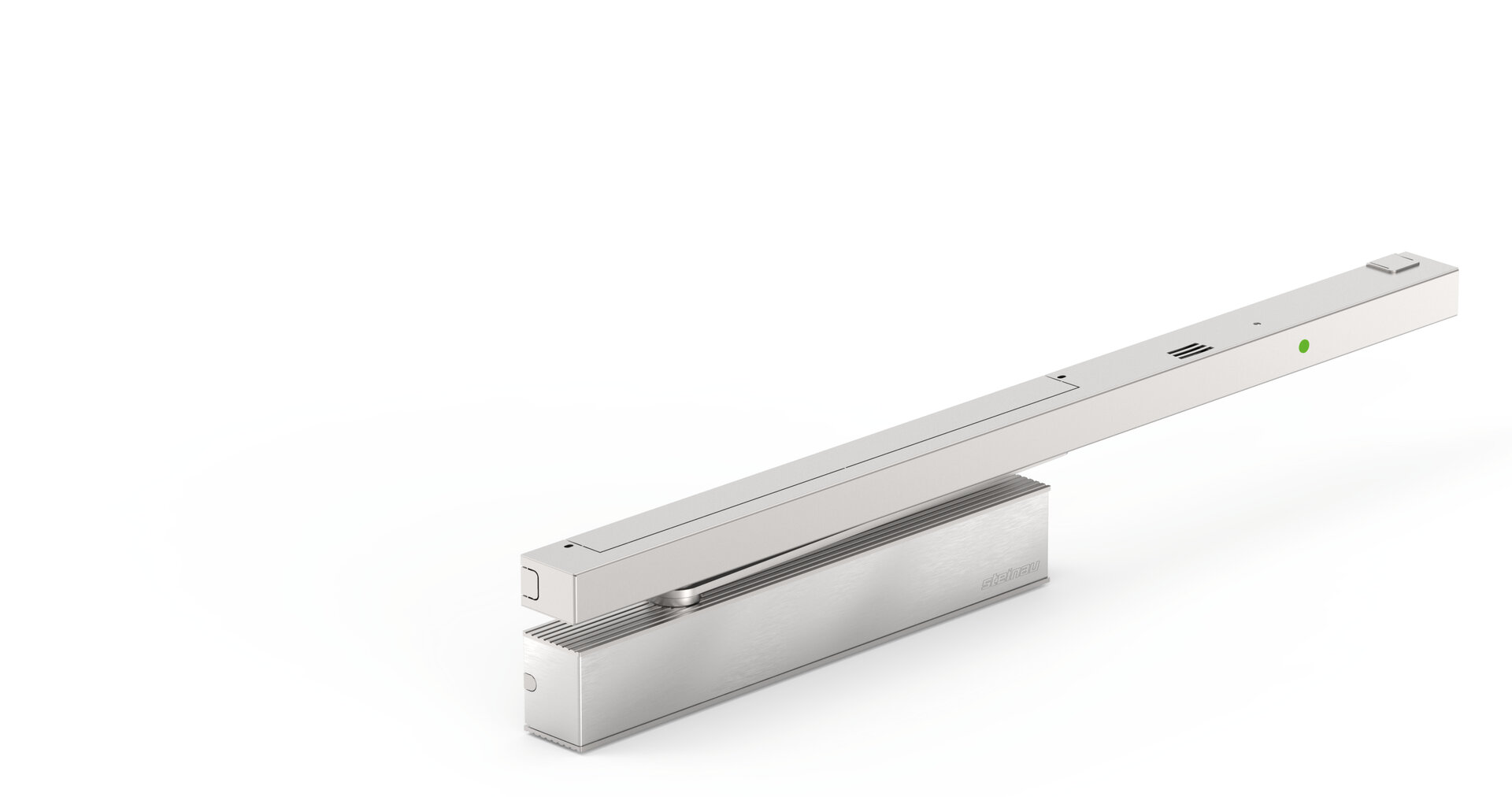

FTS-R III
Als FTS-R III mit neuer Rauchmelder-Gleitschiene R III
Wenn eine Rauchschutz- oder rauchdichte Tür mit Selbstschließung nach EN 1154 vorgeschrieben ist: Unsere neu entwickelte R III Gleitschiene mit integrierten Rauchmelder macht den Freilauftürschließer zum FTS-R III.
Der neue FTS-R III bietet diese Features:

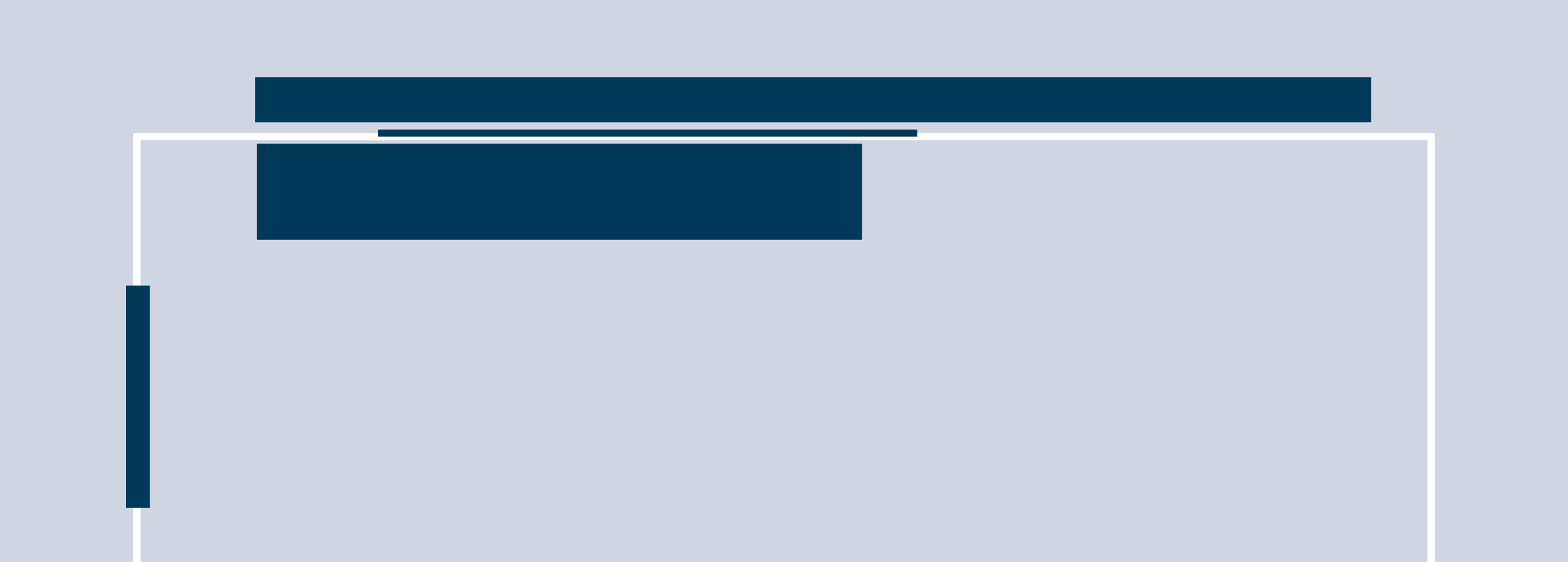

- 4 Montagearten, ein Schließkörper: Türblatt- und Kopfmontage jeweils auf Band- und Bandgegenseite, DIN Links = DIN Rechts
- Öffnungswinkel: bis 180°
- Fullcover: Optionales Fullcover aus Edelstahl (V2A) für FTS Körper und Gleitschiene
- Aktivierung der Freilauffunktion: bereits ab 1° Öffnungswinkel
- Durchgängiges Design: Passend zu der Türschließer Generation
- Erweiterbar für zweiflügelige Anlagen: SR III, SR-R III, SR-EFR-1S III

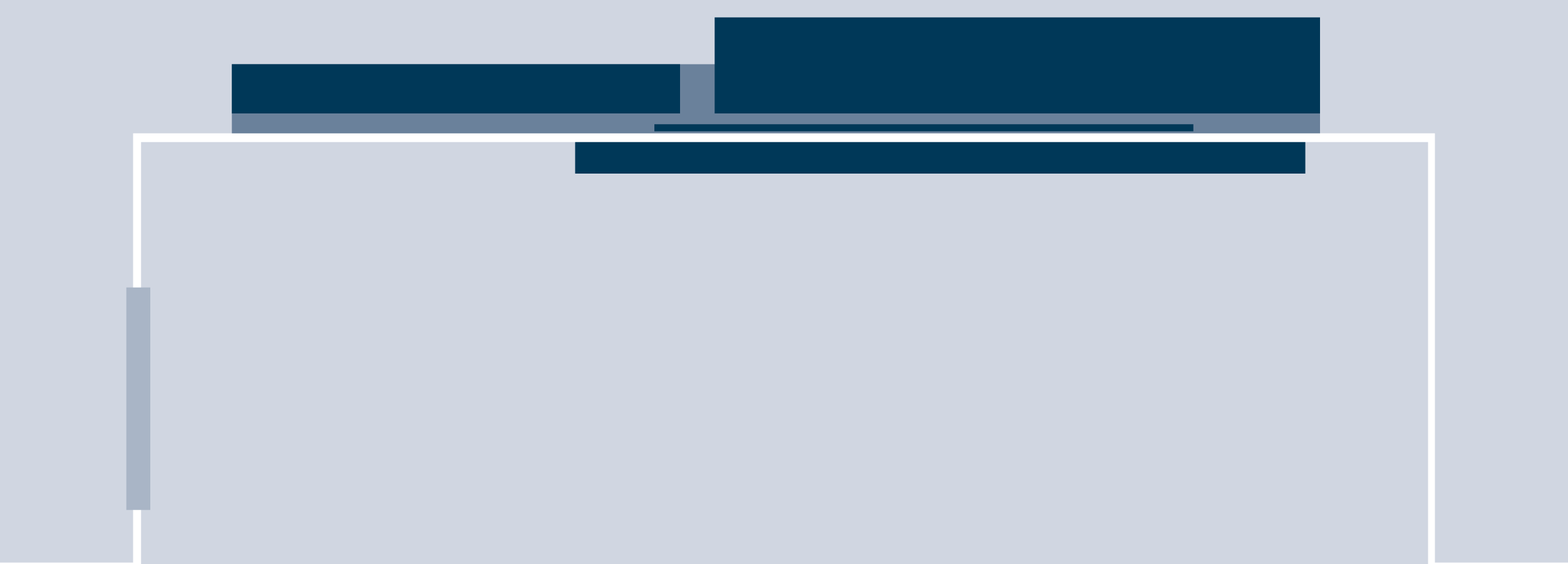

Hinweis: Kopfmontage mit Gleitschiene HF und separater Rauschschaltzenrale

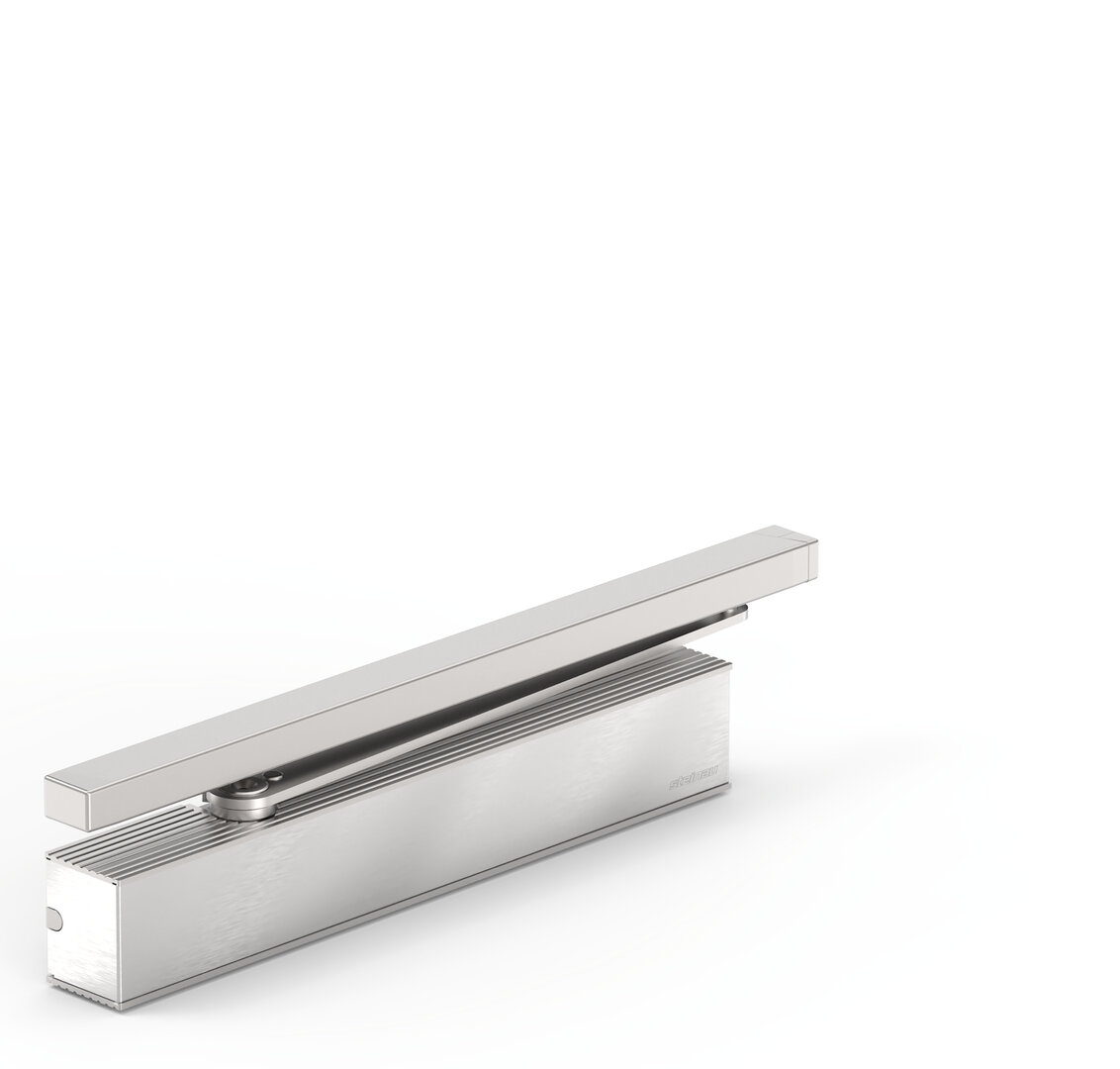

FTS III
zur Kombination mit externen Rauchschaltzentralen
Der Freilaufschließer für alle Einbausituationen

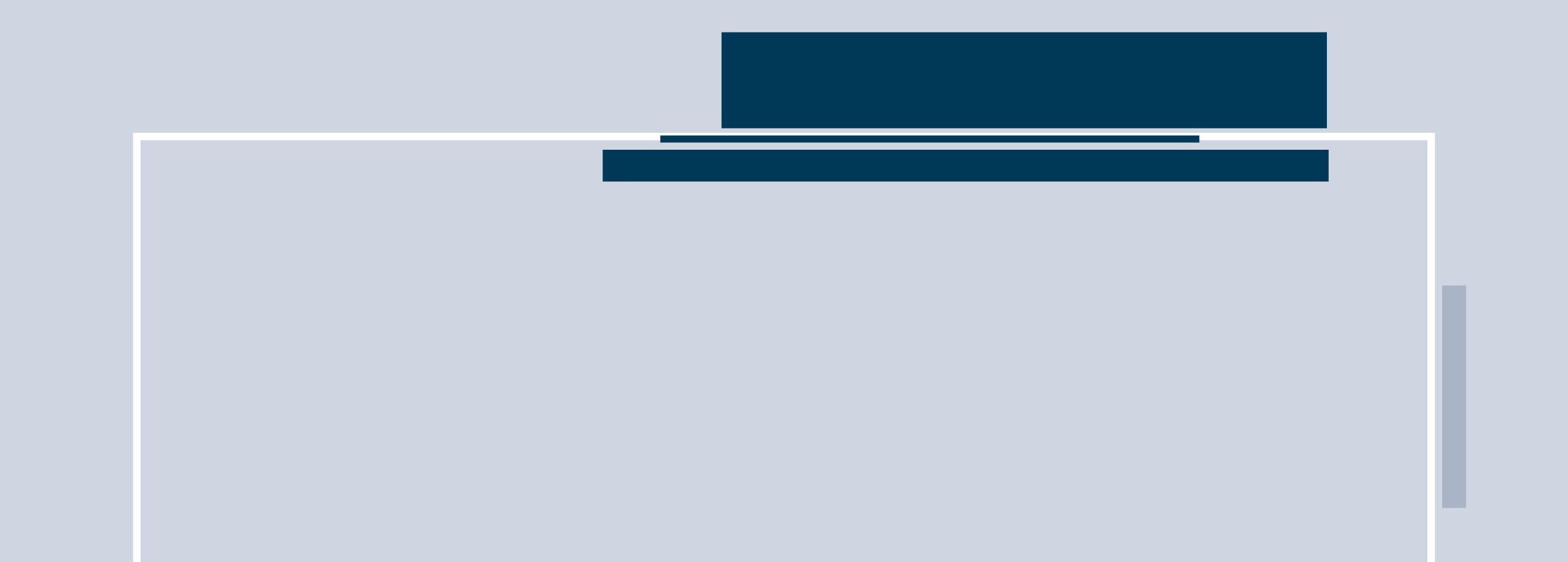

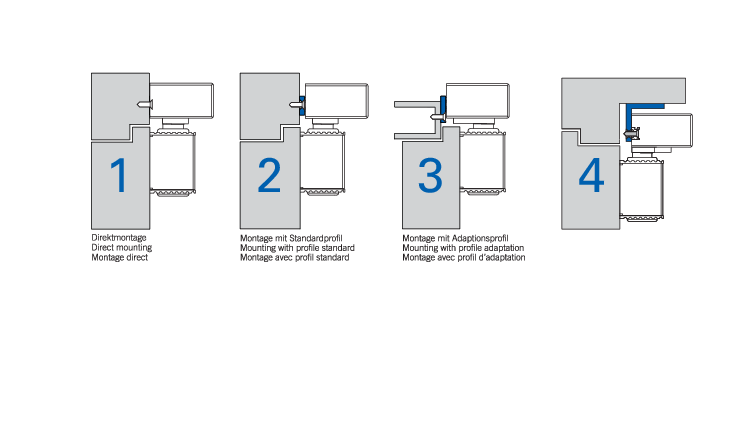

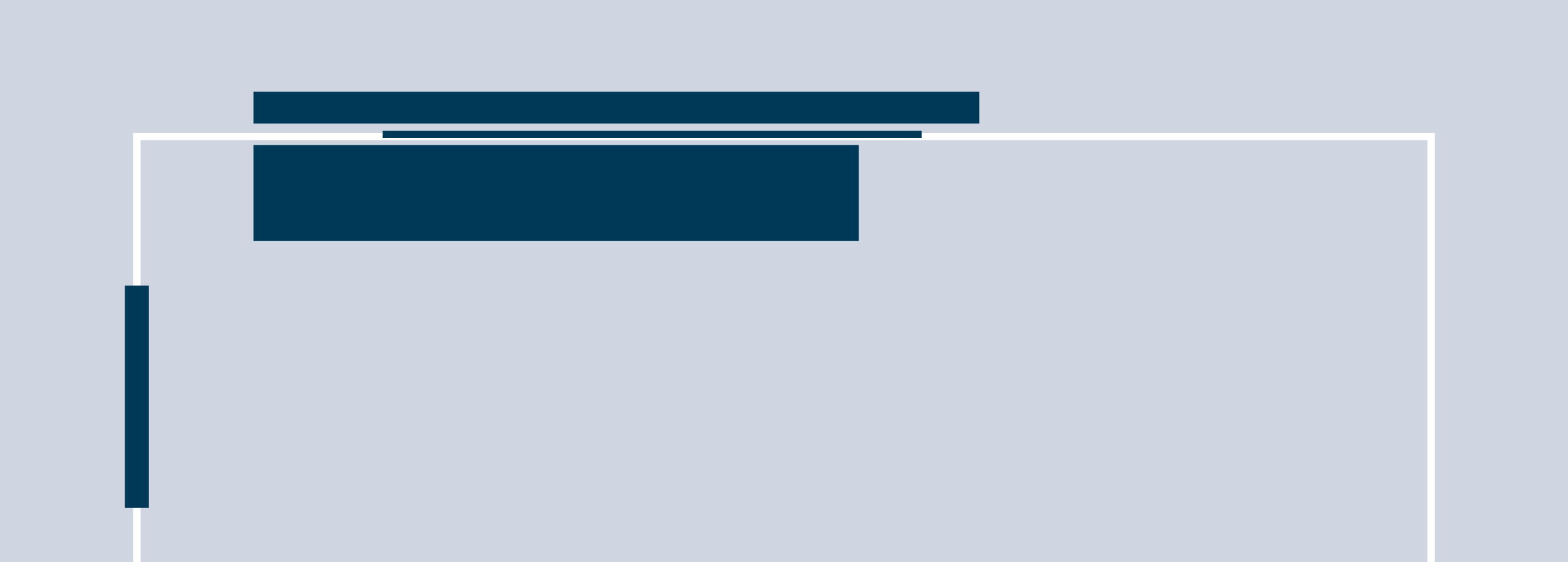

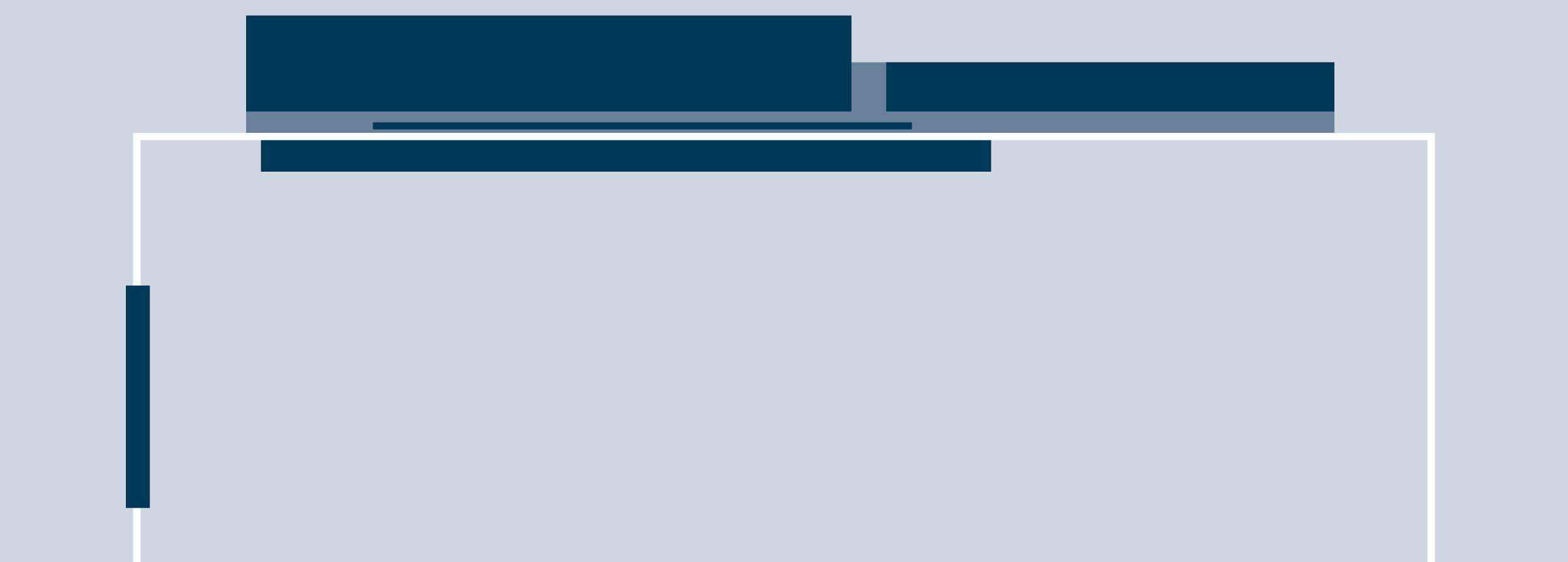

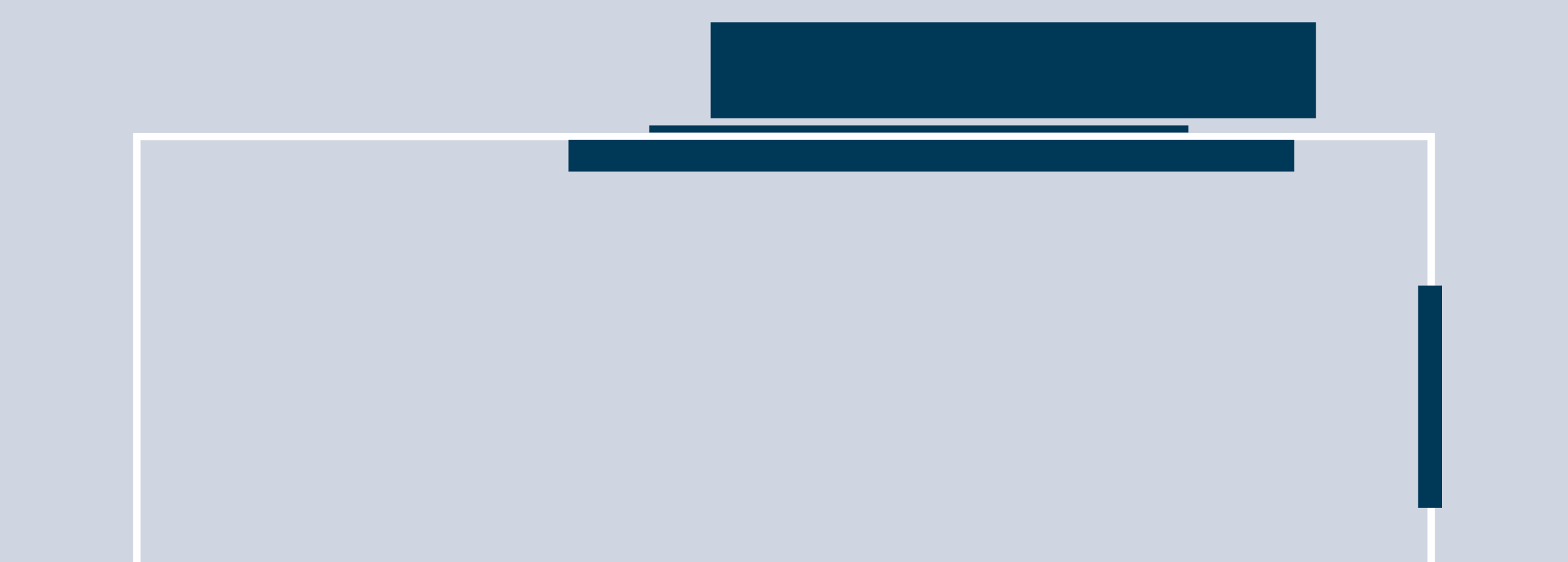

Der FTS III passt immer: Ein Freilauftürschließer für alle vier Montagepositionen – radikale Vereinfachung der Produktvarianten.
Das bedeutet: weniger Lagerkosten und reibungslose Abläufe auf der Baustelle. Denn der FTS III deckt alle vier Montagepositionen ab:

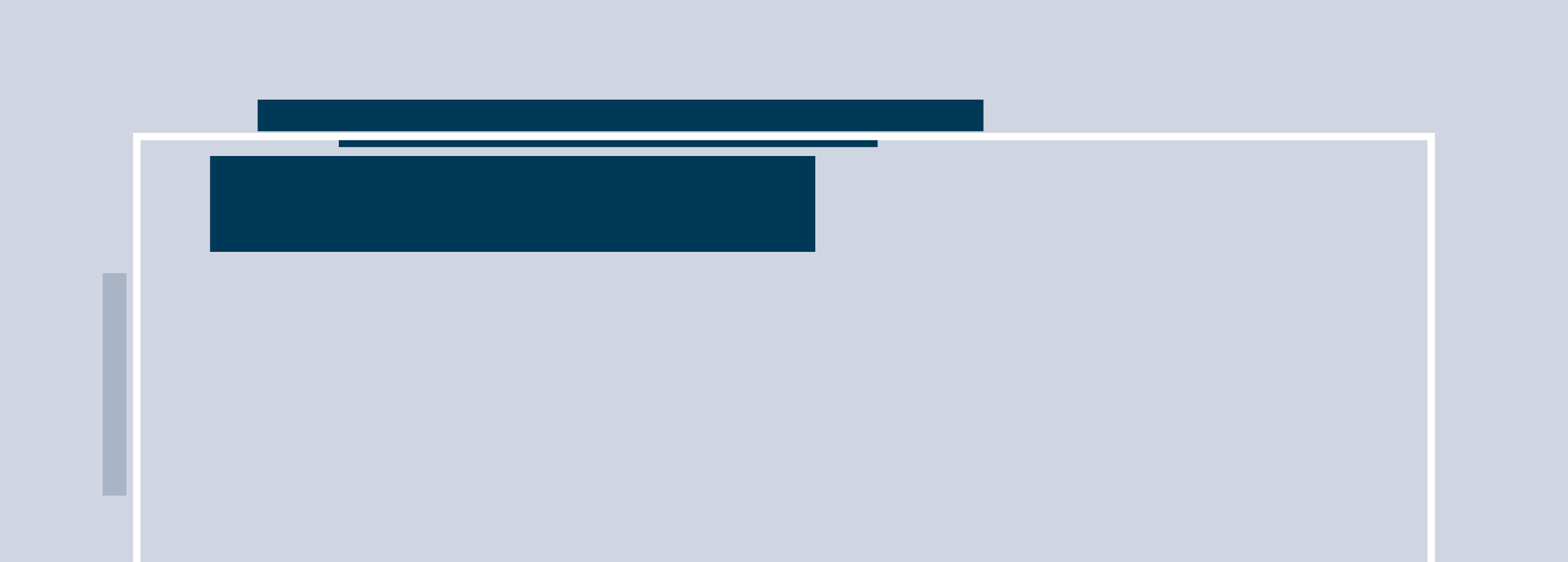

- Türblatt- und Kopfmontage jeweils auf Band- und Bandgegenseite
- DIN-Links und DIN-Rechts
Überall dort, wo Türen mit geringem Kraftaufwand und hoher Sicherheit funktionieren müssen
Pflegeeinrichtungen
Der FTS-R III erleichtert Bewohnern, die auf Gehhilfen oder Rollstühle angewiesen sind, das Öffnen schwerer Brandschutztüren ohne großen Kraftaufwand. Er bietet sowohl funktionale als auch optische Vorteile.
Schule & Kindergarten
Kinder können dank des FTS-R III große Türen mühelos bedienen, da die Öffnungskräfte stark reduziert werden. Dies sorgt für eine sichere und einfache Nutzung.
Krankenhäuser & Kliniken
Der FTS-R III und der ETS 64-R erleichtern Patienten mit Mobilitätseinschränkungen den Zugang durch große Brandschutztüren.
Barrierefreies Bauen
Der FTS-R III sorgt bei selbstschließenden Rauchschutztüren für eine komfortable Nutzung und ermöglicht einfache Wartung ohne Anwesenheit des Mieters.

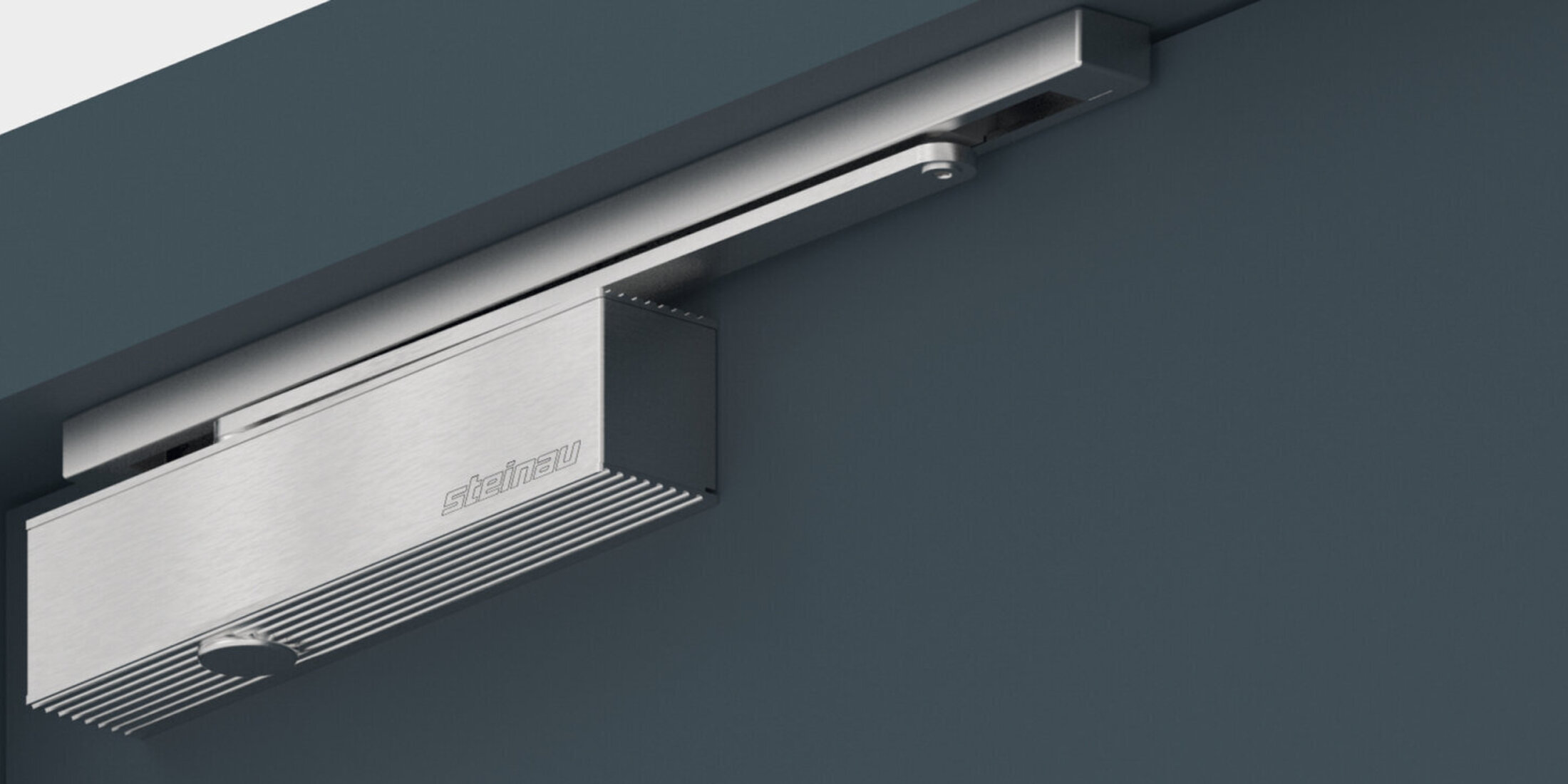

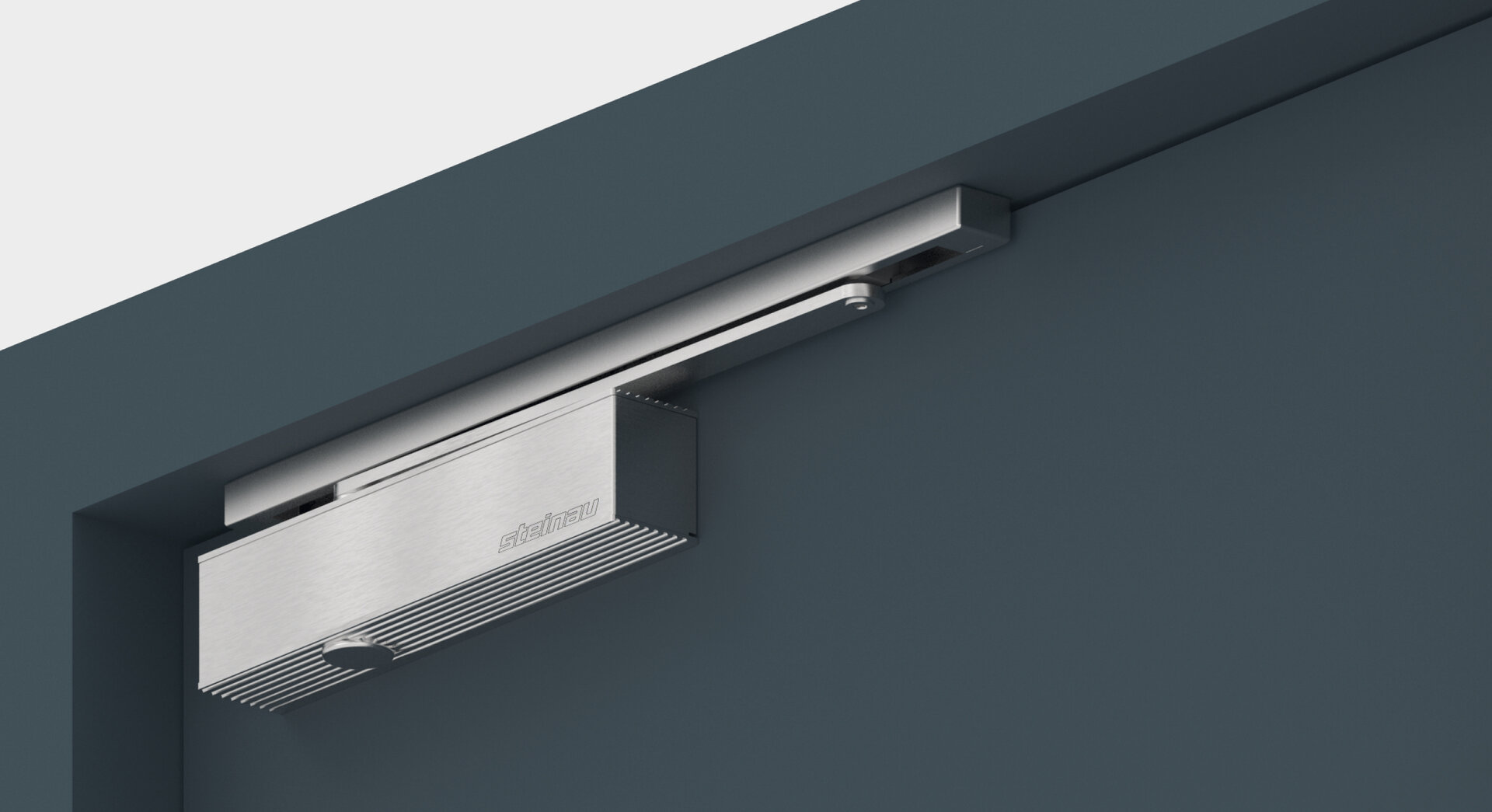

Gleitschiene-STM
Gleitschiene GS-STM für Bandgegenseite – Direktmontage ohne Sturzfutterwinkel
Die Gleitschiene GS-STM ermöglicht die Direktmontage auf der Bandgegenseite (Sturzmontage) und bietet zahlreiche Vorteile in Montage, Funktion, Statik und Design. Sie ist die ideale Ergänzung für Türschließer wie TS-52, TS-61 G und TS-62 G.
Vorteile im Überblick
- Schnelle & einfache Montage:
Der Wegfall des Sturzfutterwinkels sowie die reduzierte Anzahl an Schraubverbindungen sorgen für eine deutlich schnellere und unkompliziertere Installation. - Integrierte Öffnungsbegrenzung (ÖB III):
Die GS-STM verfügt über eine bereits integrierte, einstellbare Öffnungsbegrenzung, was zusätzliche Komponenten überflüssig macht und den Montageaufwand minimiert. - Verbesserte Statik:
Dank der vollflächigen Auflage auf der Zarge wird das Kippmoment im Sturzbereich effektiv vermieden – für einen dauerhaft sicheren Halt. - Saubere Optik ohne sichtbare Schrauben:
Kein sichtbarer Sturzfutterwinkel, keine störenden Farbabweichungen, keine sichtbaren Schrauben von vorne – die GS-STM überzeugt durch ein klares, modernes Erscheinungsbild. - Erhöhte Sicherheit durch größere Durchgangshöhe:
Ohne Sturzfutterwinkel entsteht eine größere lichte Durchgangshöhe, was das Verletzungsrisiko deutlich reduziert – besonders wichtig in öffentlichen Einrichtungen, Schulen, Kliniken und barrierefreien Bereichen. - Kompatibilität:
Die GS-STM ist im Set mit den Türschließern TS-52, TS-61 G und TS-62 G erhältlich – inklusive STM und integrierter Öffnungsbegrenzung für die Anwendung auf der Bandgegenseite.
Gleitschienen für TS -61 / TS-62 / TS-52 (1-flg.)

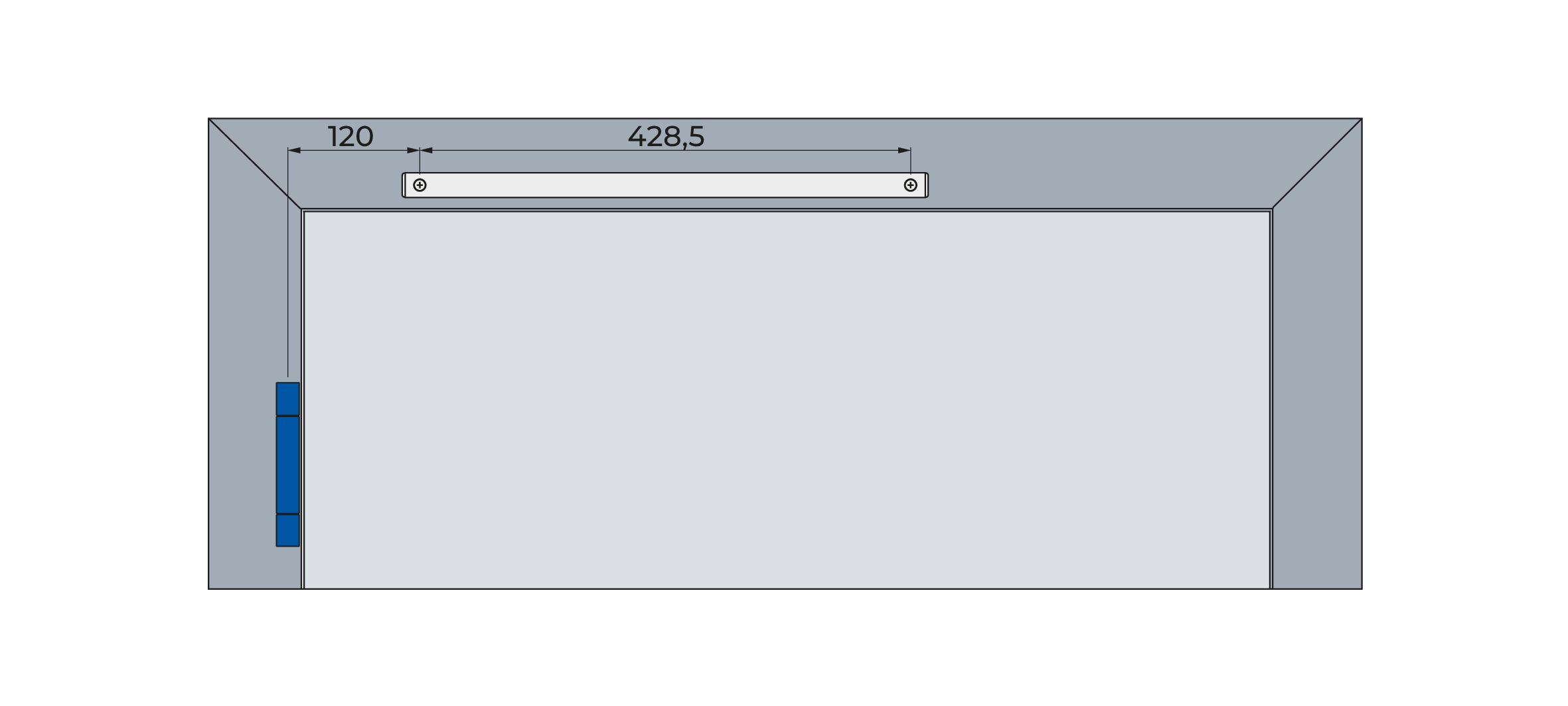

Standard Gleitschiene höhenverstellbar (GS-H)

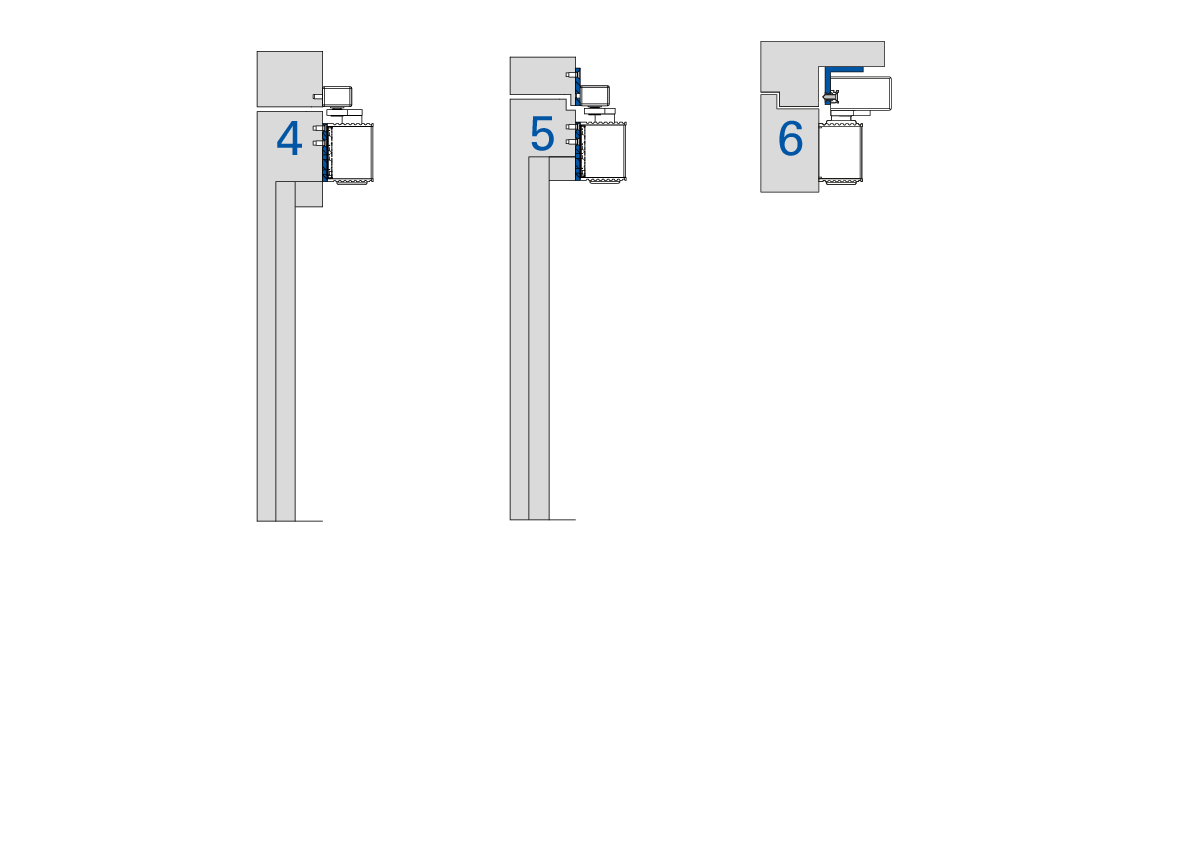

Gleitschiene für Bandgegenseite (GS-STM)

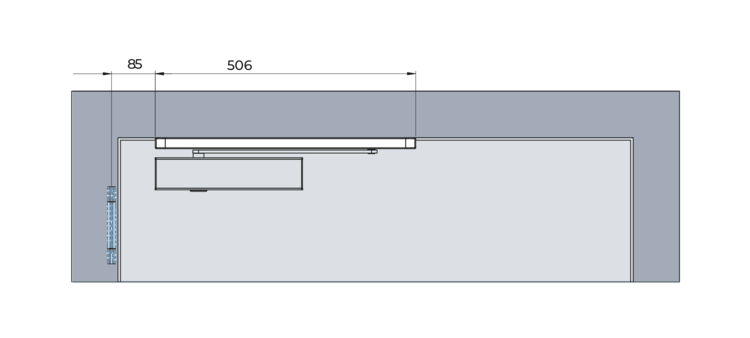

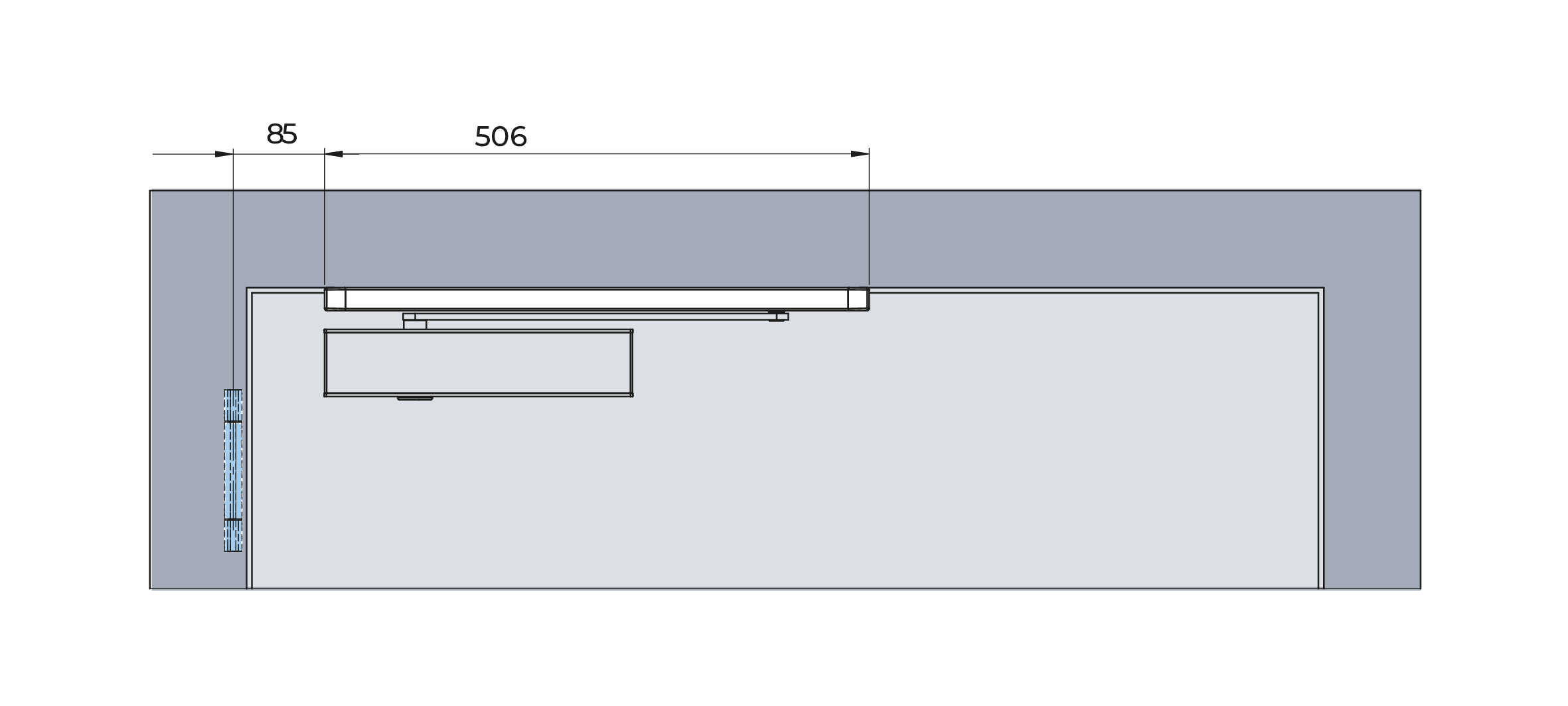

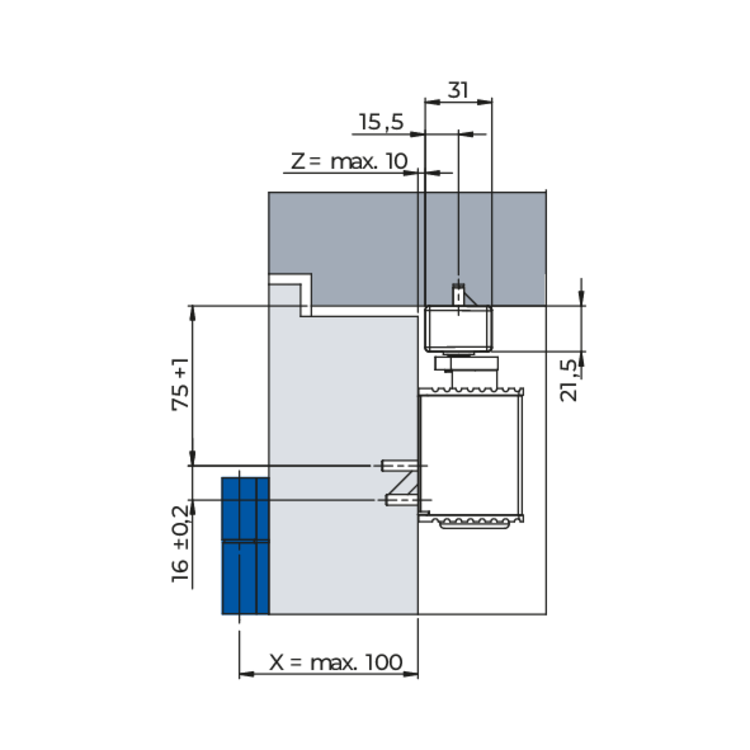

Die Montage der GS-STM ist besonders einfach. Durch den Wegfall des Sturzfutterwinkels und weniger Schraubverbindungen wird der Einbau schneller. Zudem ist eine einstellbare Öffnungsbegrenzung (ÖB III) bereits integriert. Die vollflächige Auflage auf der Zarge sorgt für eine stabile Direktmontage ohne Kippmomente im Sturzfutterwinkel. Optisch überzeugt das System durch das Fehlen eines sichtbaren Sturzfutterwinkels, von vorn nicht sichtbarer Schrauben, sowie ohne farbliche Unterschiede. Zusätzliche Sicherheit bietet der Wegfall des Sturzfutterwinkel und erhöht die lichte Durchgangshöhe – das reduziert die Verletzungsgefahr.

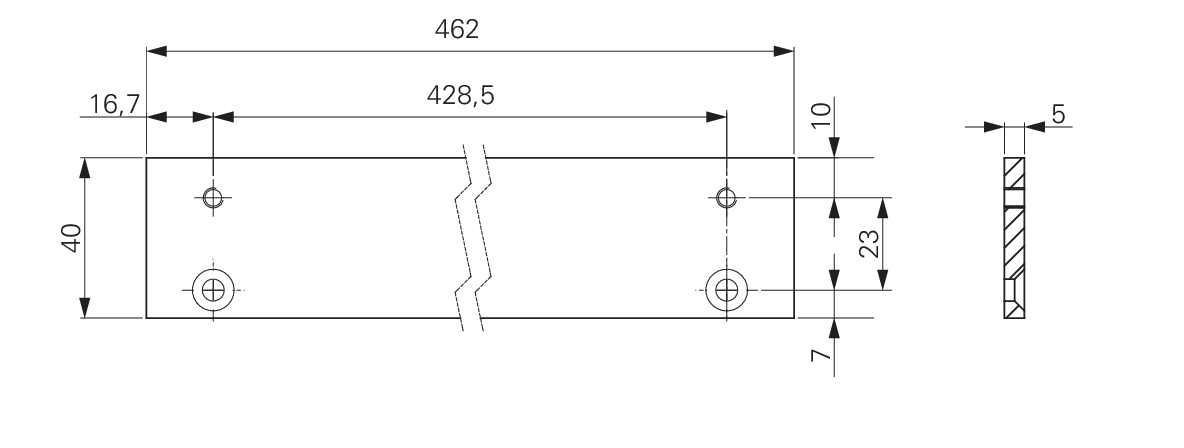

Bohrmaß
Gleitschienen für TS -61 / TS-62 (1-flg.)

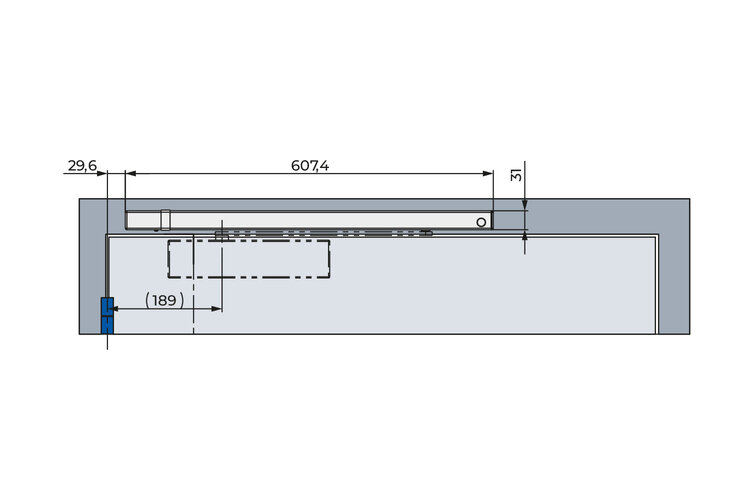

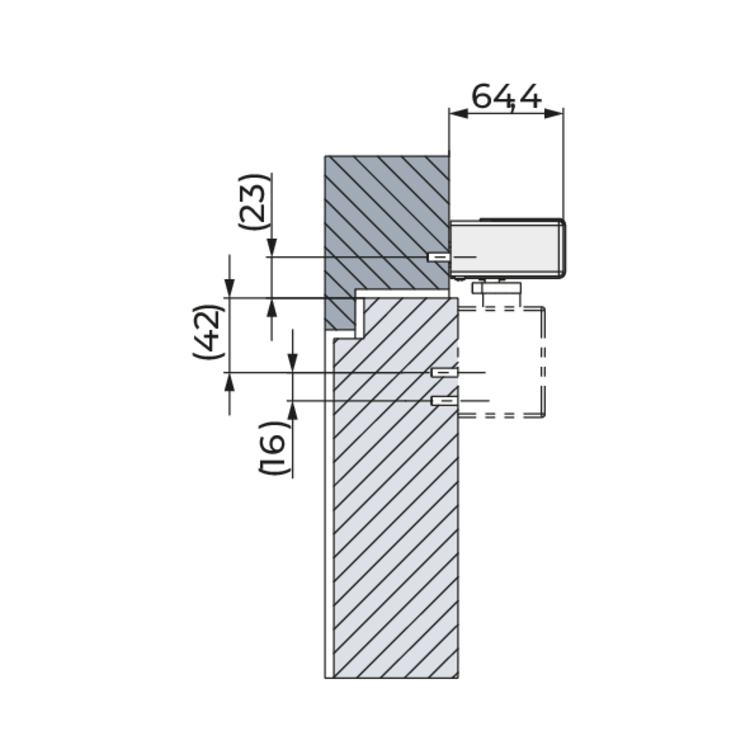

Gleitschiene mit elektromagnetischer Feststellung (EF II)
Die GS-EF II ist eine Gleitschiene mit elektromagnetischer Feststellung, die durch eine separate Rauchschaltzentrale gesteuert wird. Mit einem Feststellpunkt zwischen ca. 70° bis 145° bietet die GS-EF II eine präzise und zuverlässige Lösung. Sie entspricht den Standards der EN1155 und stellt somit eine geprüfte Qualität sicher.
Bei Bandgegenseite max. 110°!
Bohrmaß

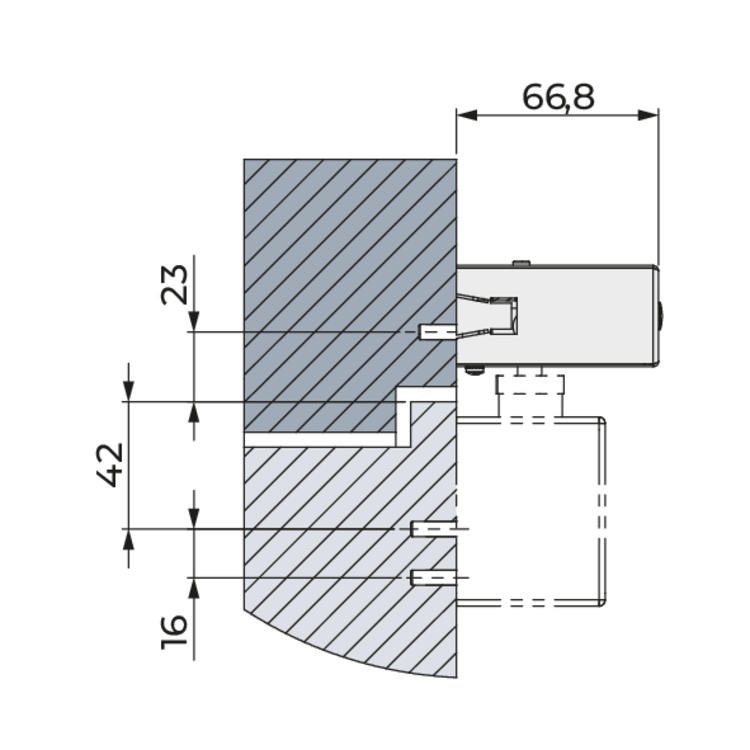

Zeichnung
Gleitschiene mit elektromagnetischer Feststellung und Rauchmelder (EFR III)
Die GS-EFR III verfügt über eine elektromagnetische Feststellung mit einstellbarer Haltekraft und einen integrierten Rauchmelder mit Verschmutzungsanzeige. Kompatibel zum Anschluss von DRM ORS 142, TDS 247 und den neuen Funkrauchmeldern ORS 155 F bietet die GS-EFR III eine flexible und zuverlässige Lösung. Der Haltewinkel ist in dem Bereich von ca. 80° bis 130° einstellbar. Die GS-EFR IIi ist nach EN 1155 geprüft und vom DIBt zugelassen.
Bei Bandgegenseite Feststellbereich 80° bis 110°!

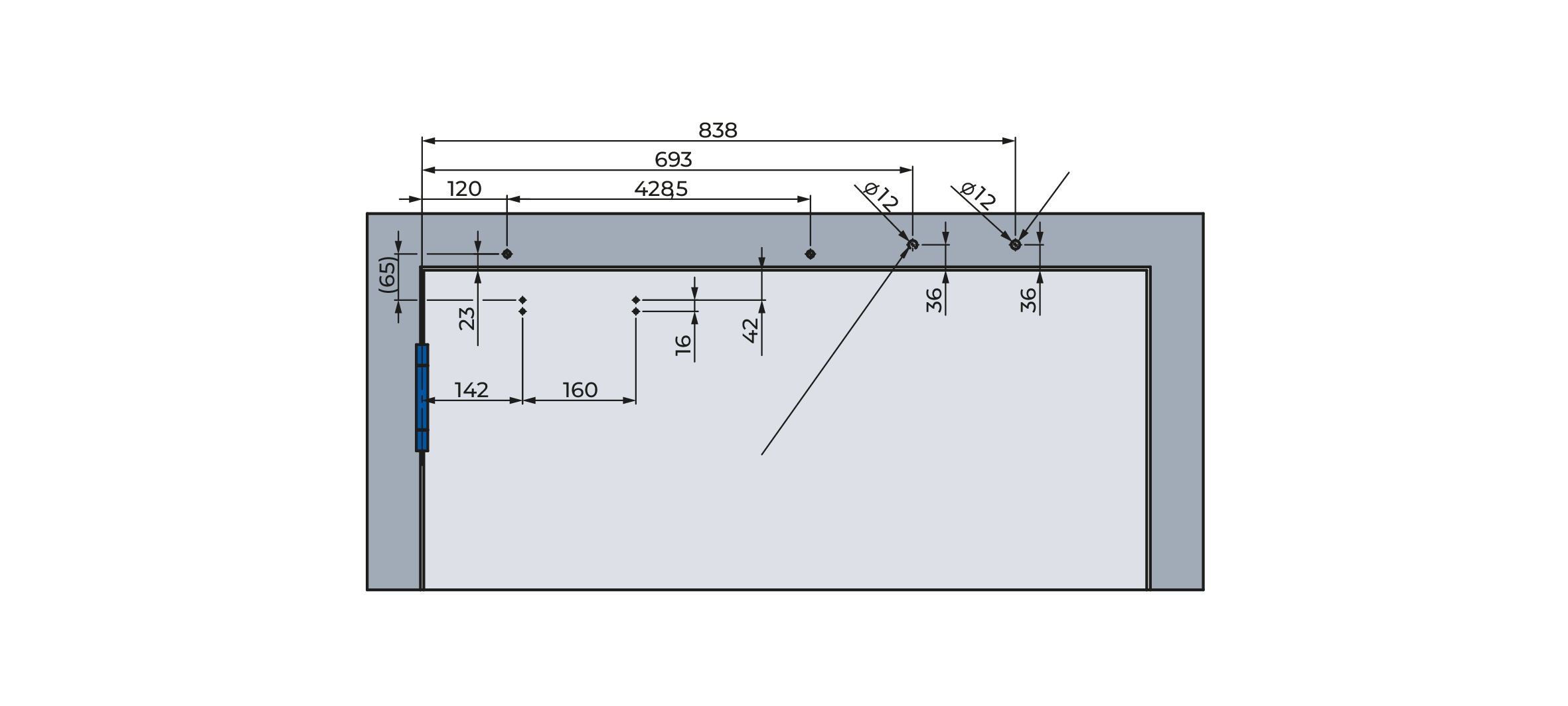

Bohrmaß
Zeichnung

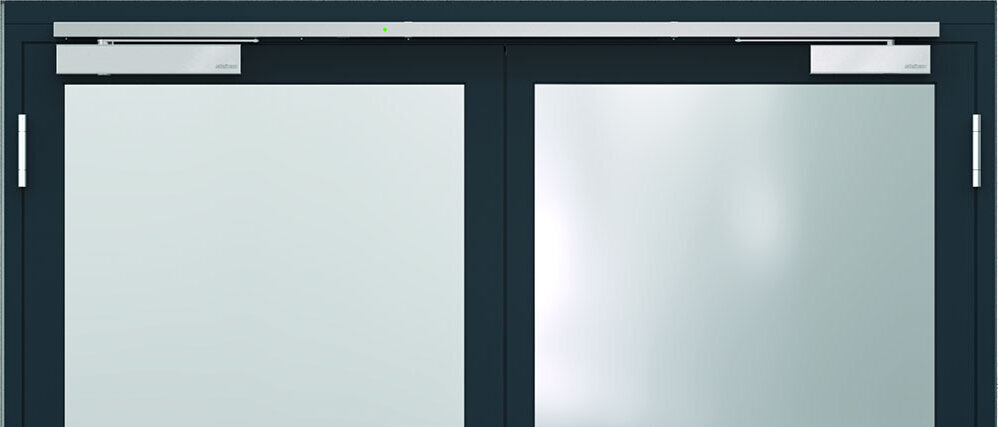

Gleitschienen für TS -61 / TS-62 (2-flg.)

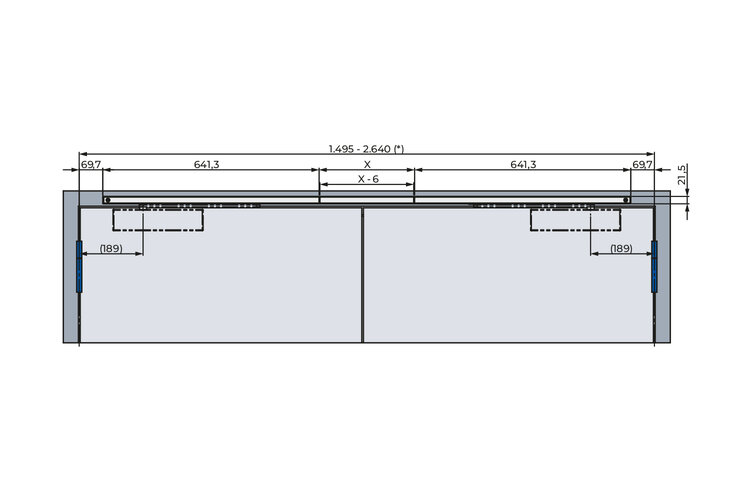

Standard Gleitschiene (SR III)
Die GS-SR III überzeugt mit einem maximalen Öffnungswinkel von 175°. Durch die DIN-rechts / -links Verwendbarkeit und mit einer minimalen Größe des Standflügels von 400 mm ist die Gleitschiene vor Ort flexibel anpassbar. Die GS-SR III stellt sicher, dass die Schließfolge von Stand- und Gangflügel in der vorgeschriebenen Reihenfolge erfolgt. Geprüft nach EN 1158, sorgen Bremskeile in der Gangflügel-Gleitschiene dafür, dass der Gangflügel stehen bleibt, sobald der Standflügel geöffnet wird.
Bei Bandgegenseite minimale Größe Standflügel 600 mm und Öffnungswinkel max. 110°!

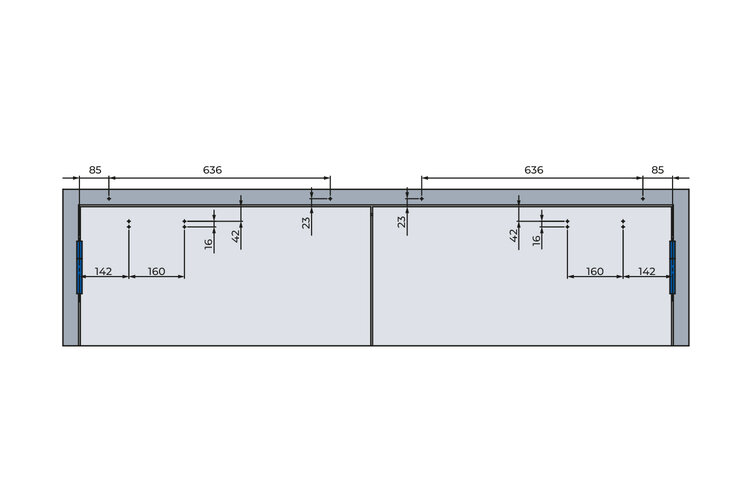

Bohrmaß

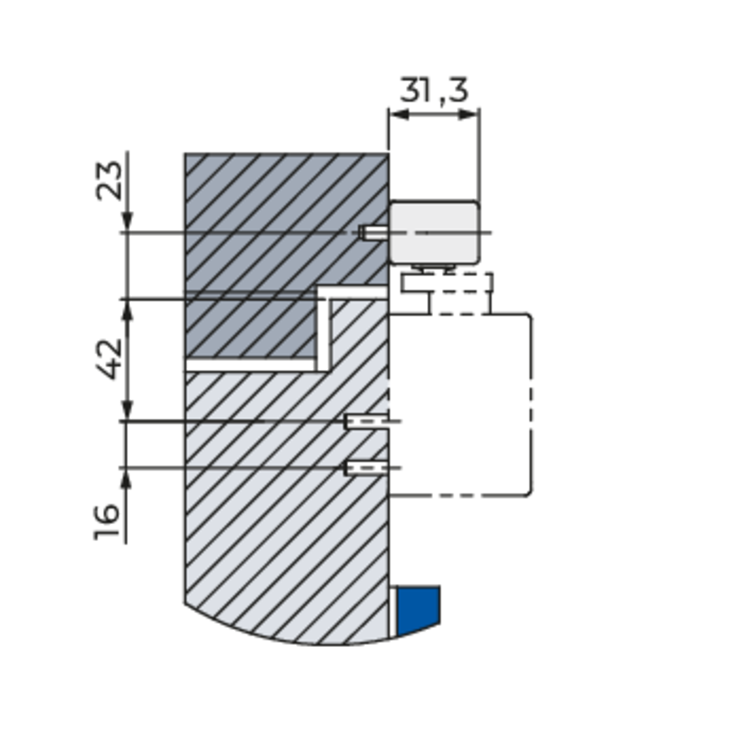

Zeichnung

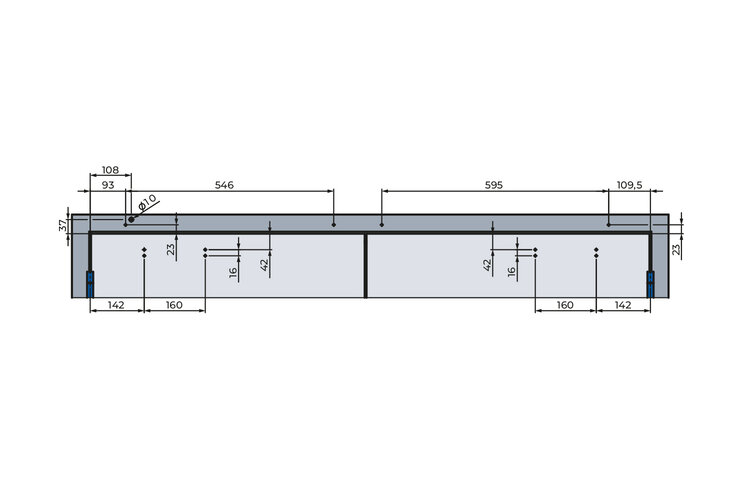

Gleitschiene mit elektromagnetischer Feststellung (SR-EF II)
Die GS-SR EF II ist eine Schließfolgeregelung mit elektromagnetischer Feststellvorrichtung im Gang- und Standflügel. Der Feststellpunkt von Gang- und Standflügel ist ca. zwischen 70° und 130° einstellbar. Die GS-SR EF II stellt sicher, dass die Schließfolge von Stand- und Gangflügel in der vorgeschriebenen Reihenfolge erfolgt. Geprüft nach EN 1155 und EN 1158 bietet die SR EF II eine zuverlässige Lösung für unterschiedlichste Anforderungen. Für die Verwendung an Brandschutztüren ist in Deutschland gemäß DIBt die Kombination mit der RSZ III vorgeschrieben.
Bei Bandgegenseite Standflügel mind. 500 mm, Feststellpunkt beider Flügel max. 95°!

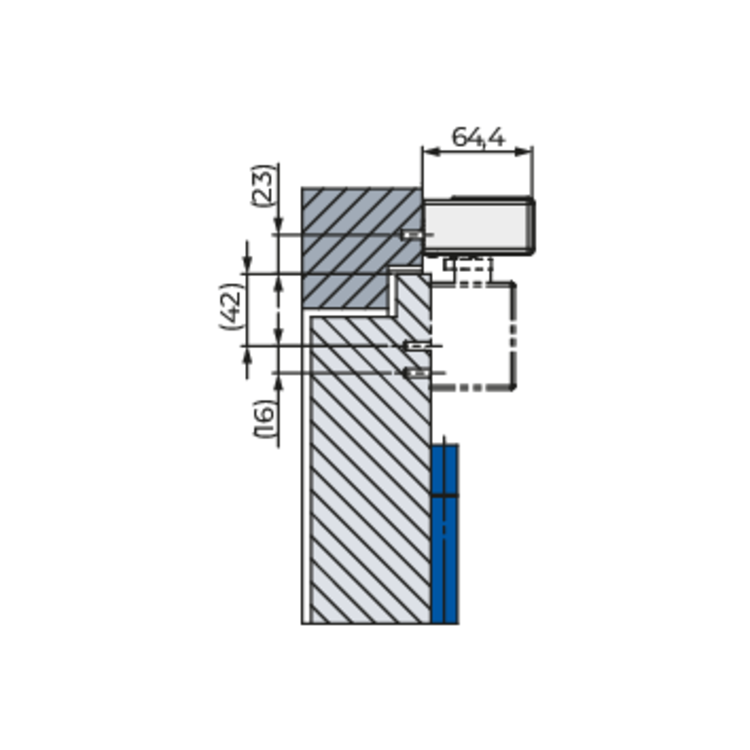

Bohrmaß

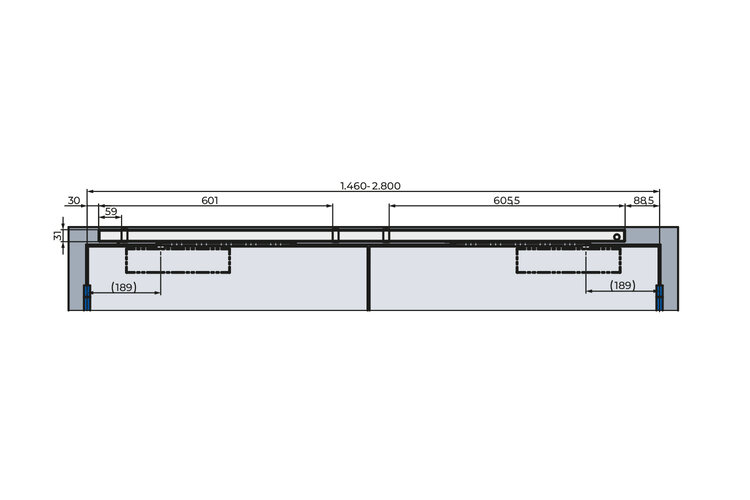

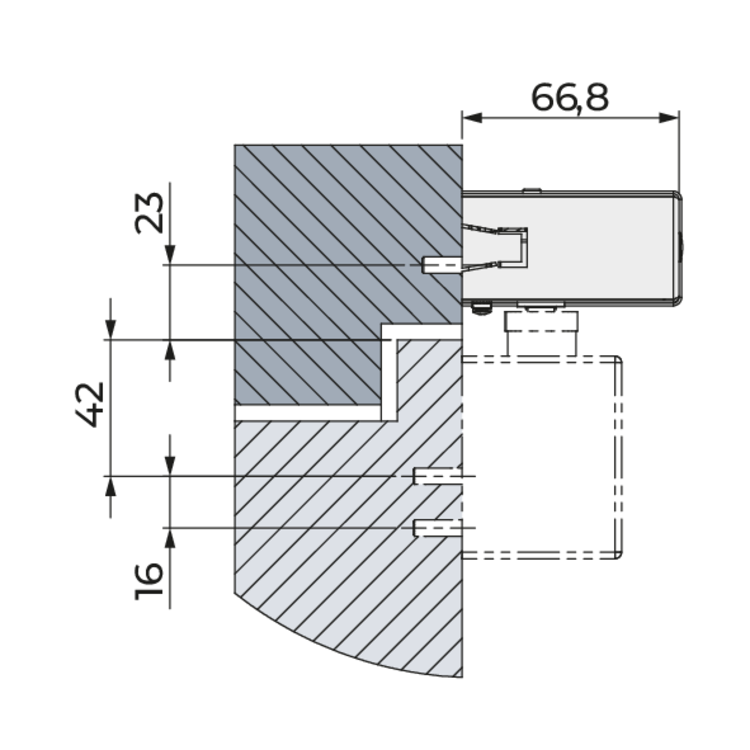

Zeichnung
Gleitschiene mit elektromagnetischer Feststellung und Rauchmelder (SR-EFR III)
Die GS-SR EFR III beinhaltet neben der Schließfolgeregelung zwei elektromagnetische Feststellvorrichtungen im Gang- und Standflügel, sowie einen integrierten Rauchmelder. Kompatibel mit DRM ORS 142, TDS 247 und dem neuen s.o. ORS 155F, einem einstellbaren Öffnungswinkel von ca. 80° bis 130° in beiden Flügeln und
einer minimalen Standflügelgröße von 400 mm, ist die GS-SR EFR III höchst flexibel und gewährleistet eine zuverlässige Offenhaltung. Geprüft nach EN 1155 und EN 1158 werden höchste Standards erfüllt.
Bei Bandgegenseite max. 110° Öffnungswinkel und mind. Standflügel 600 mm!
Bohrmaß
Zeichnung

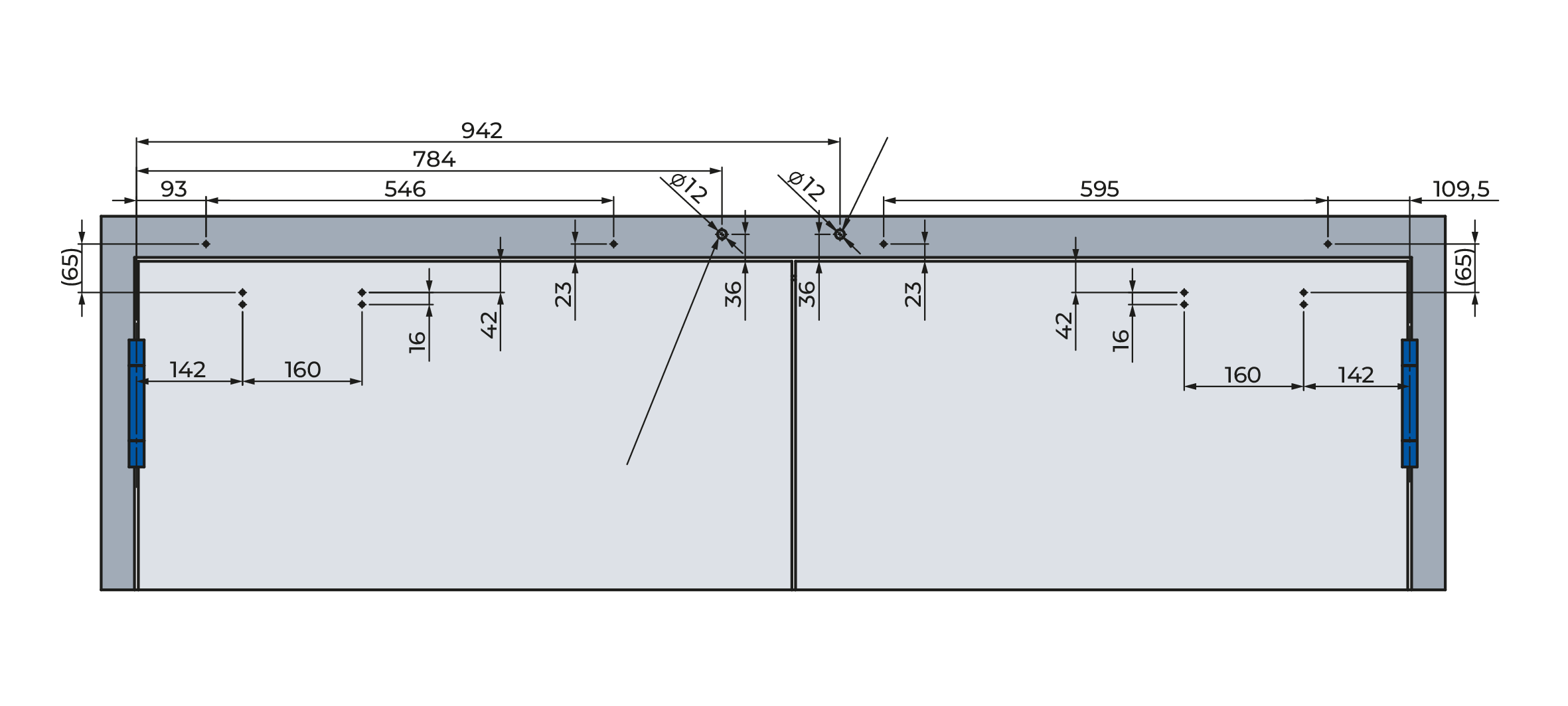

Gleitschiene mit Rauchmelder (SR-R III)
Schließfolgeregelung mit durchgängiger Abdeckhaube und integriertem Rauchmelder. Kompatibel mit FTS III, ORS 155 F oder externen Türhaftmagneten (THM) gemäß DIBt BAG und DRM ORS 142, TDS 247. Ansteuerung erfolgt über den integrierten Rauchmelder mit Netzgerät. Minimale Größe Standflügel: 400 mm (TS-61). Lieferung inkl. Abdeckprofil, ohne Hebelarm (Teil des Türschließers). Montage nur auf Bandseite; für Vollpaniktüren ist die Mitnehmerklappe MK 1 erforderlich. Die Gleitschienen-Schließfolgeregelung gewährleistet die korrekte Schließfolge von Stand- und Gangflügeln. Geprüft nach EN 1155 und EN 1158, zugelassen vom DIBt.

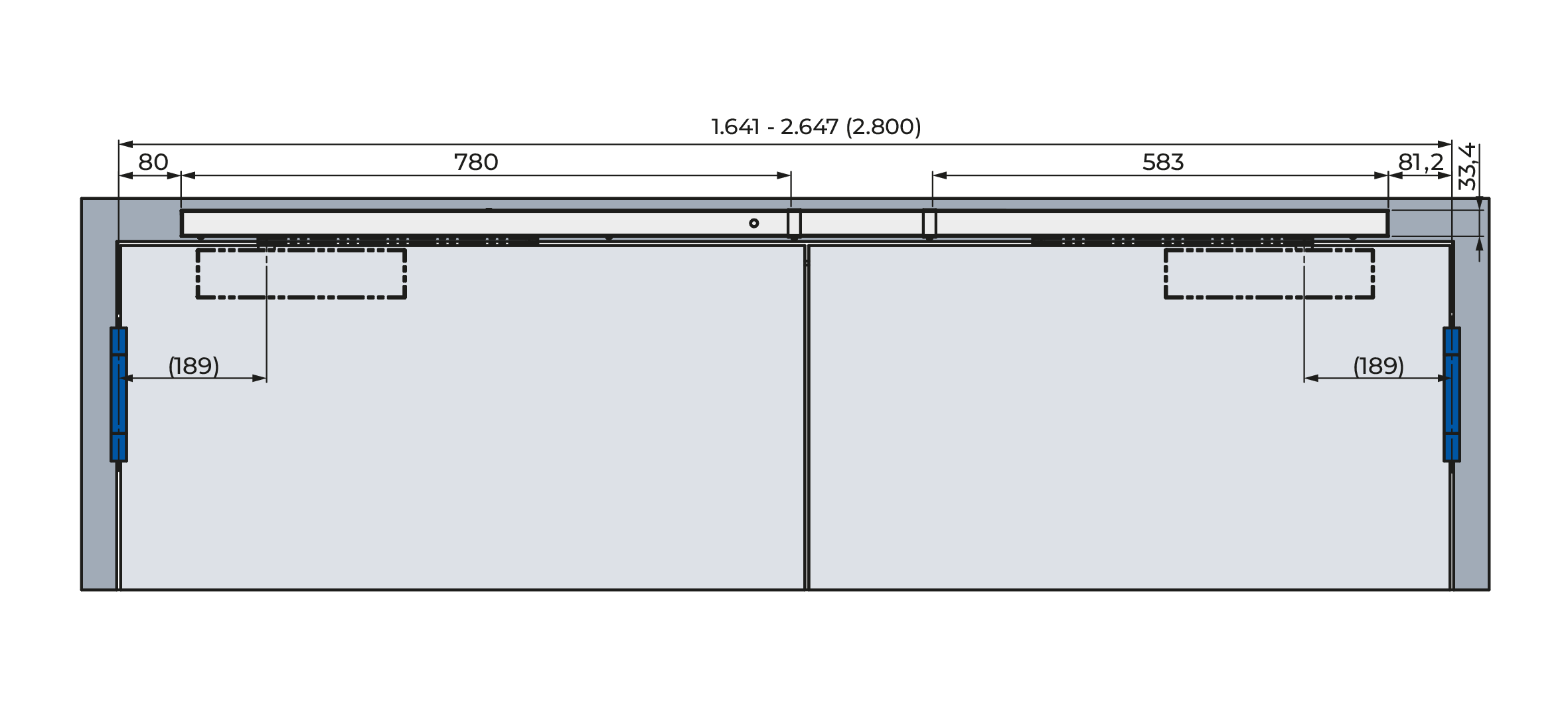

Bohrmaß
Zeichnung
