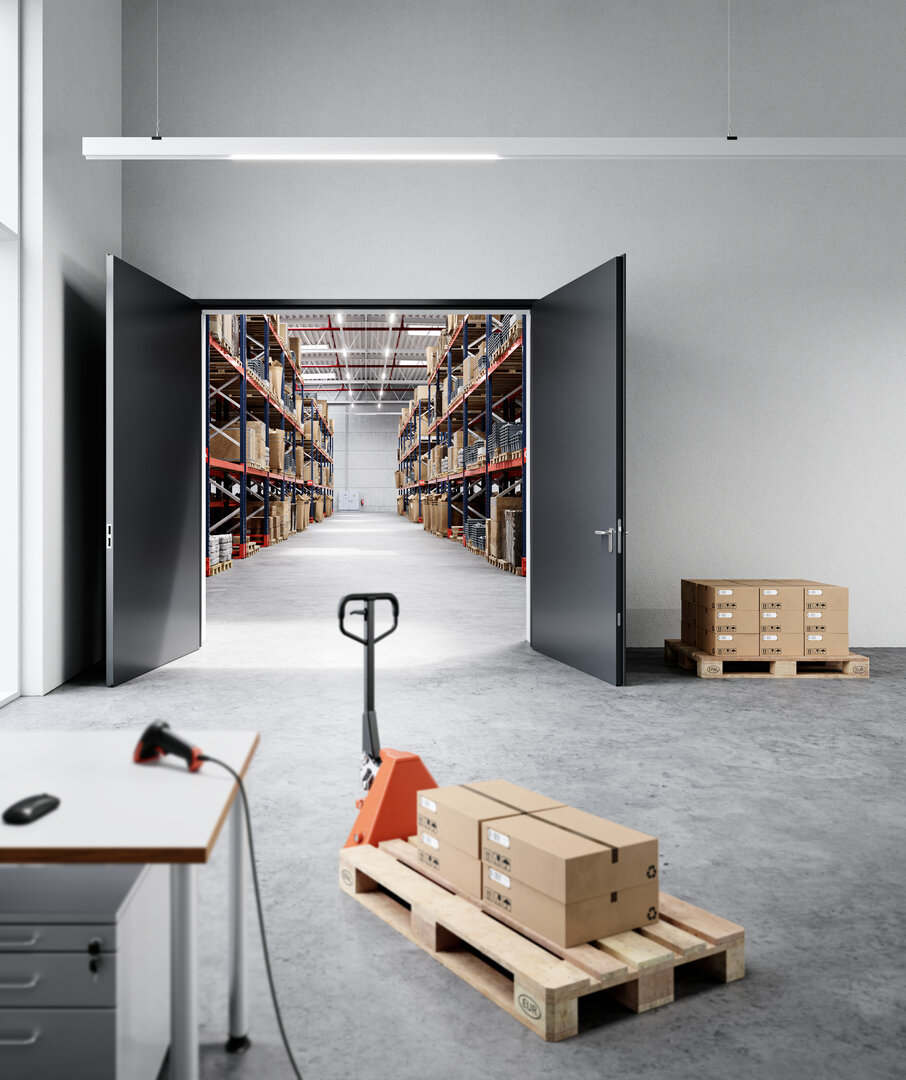

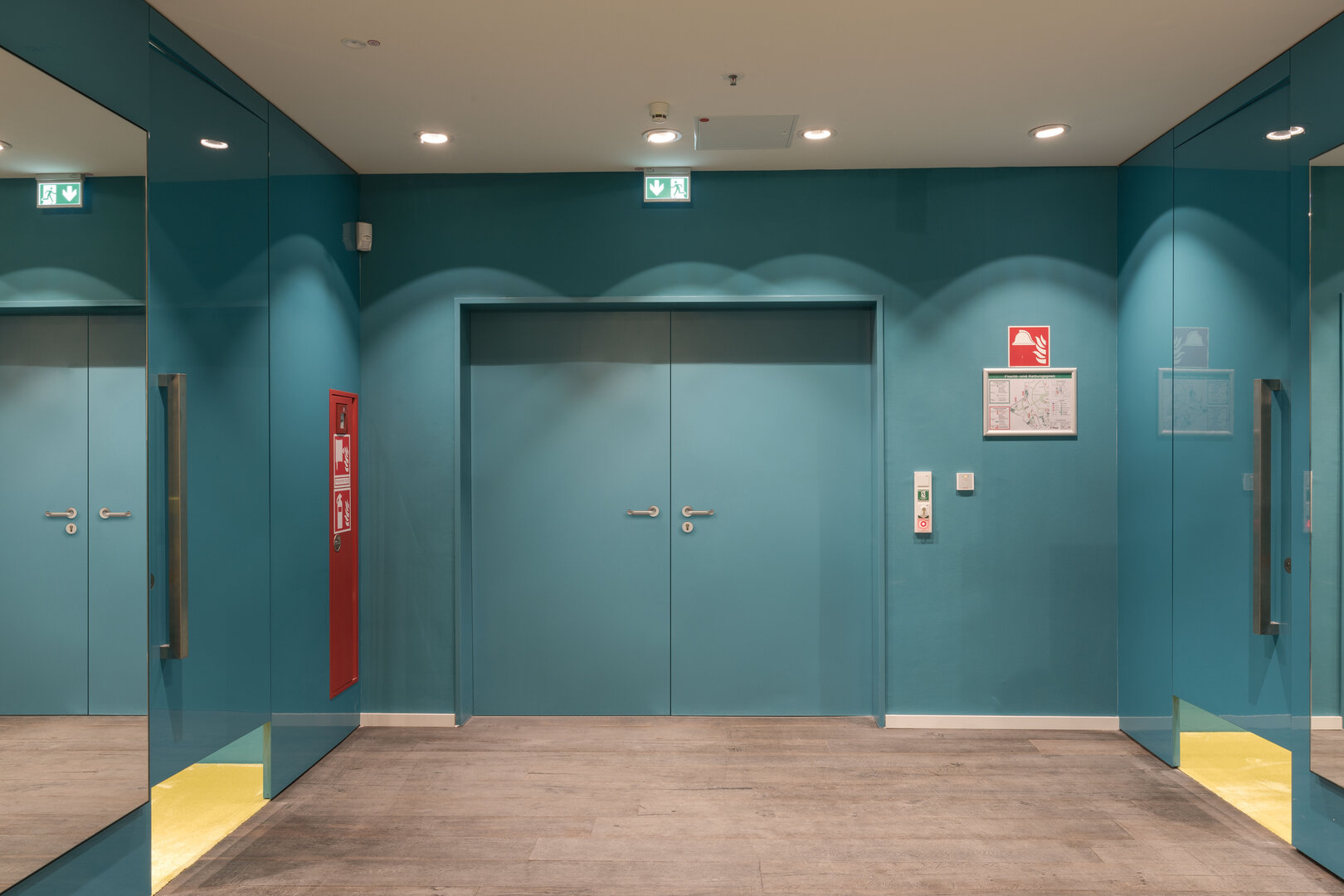

Objekttüren von steinau – Funktion, Design und Technik perfekt vereint
Stahl-Objekttüren und Rohrrahmen-Objekttüren
für höchste Ansprüche
Moderne Objekttüren müssen weit mehr leisten als nur Brandschutz und Schallschutz. Bei den Stahl-Objekttüren und Rohrrahmen-Objekttüren von steinau verbinden sich Sicherheit, Ästhetik und intelligente Gebäudetechnik zu einem stimmigen Gesamtkonzept. Unsere Türen lassen sich nahtlos in die Gebäudeleittechnik integrieren – für maximale Effizienz und Komfort in Verwaltung, Industrie, Bildungseinrichtungen oder Rechenzentren.
Hochwertige Türansicht in allen Funktionen
Die Stahl-Objekttüren OD überzeugen durch eine dauerhaft planebene Oberfläche und eine harmonische Türansicht, unabhängig von der jeweiligen Funktion. Besonders bei zweiflügeligen Türen entsteht dank des flächenbündigen Übergangs der Türflügel ein ästhetisch hochwertiges Gesamtbild. Für die individuelle Farbgestaltung stehen acht Vorzugsfarben, RAL-Farben nach Wahl oder NCS-Sonderfarben zur Verfügung – für maximale Gestaltungsfreiheit in jedem Objekt.

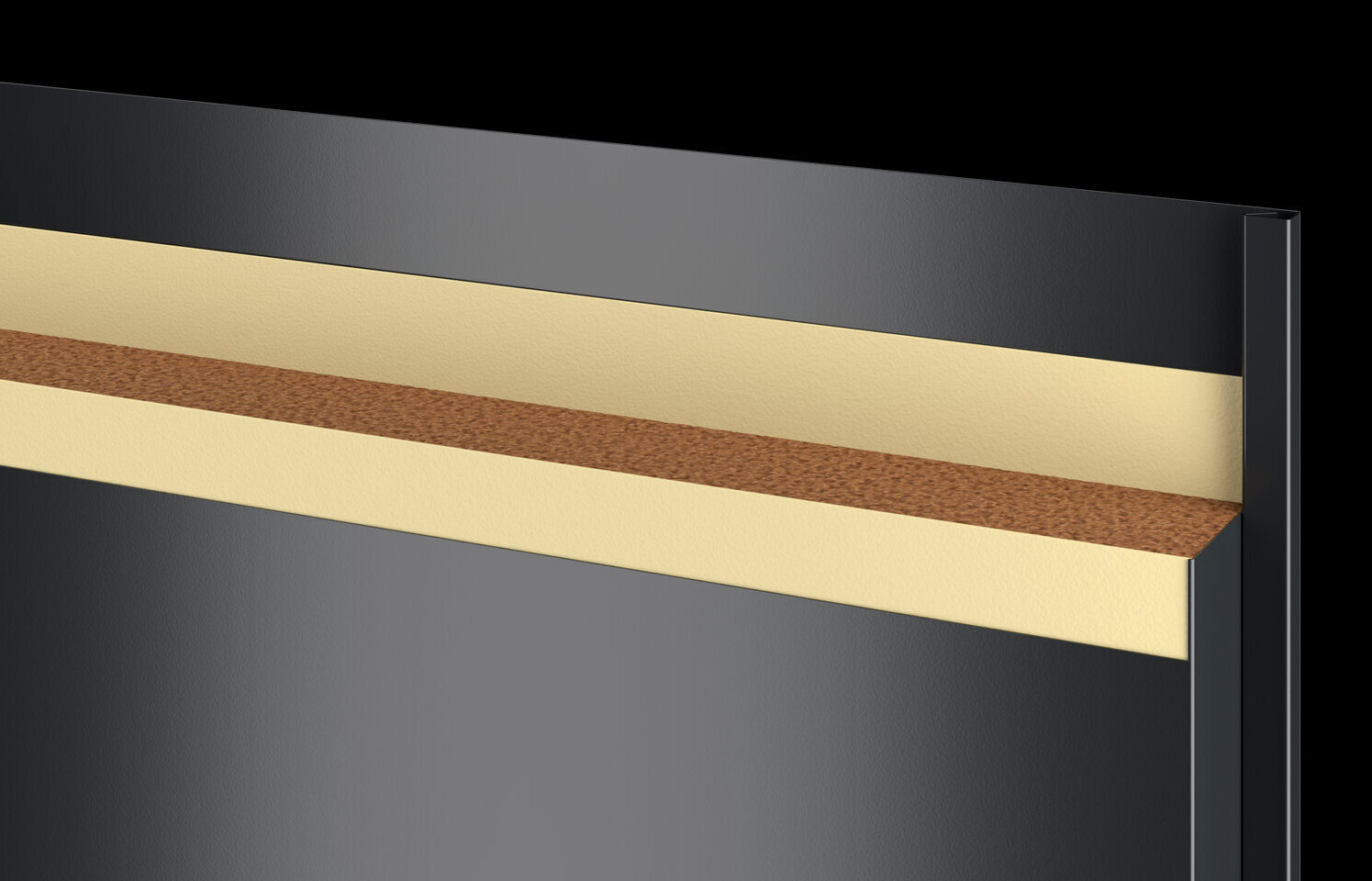

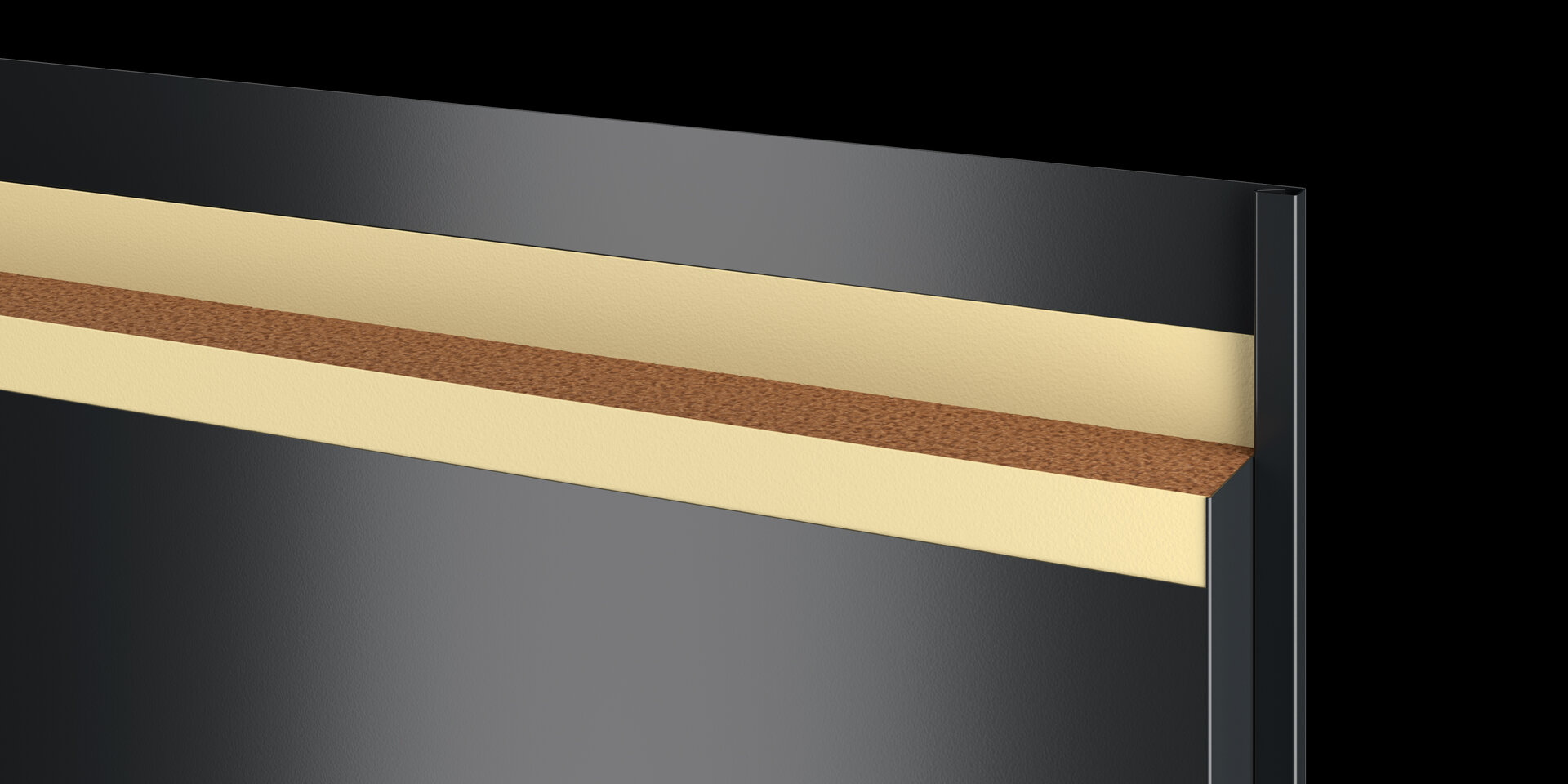

Verklebte Verbundkonstruktion
Das verklebte Türblatt mit seiner innovativen Verbundkonstruktion sorgt für außergewöhnliche Stabilität und Flügelsteifigkeit. Unebenheiten werden nahezu ausgeschlossen – so bleibt die Oberfläche dauerhaft glatt. Der Vorteil für Planer und Betreiber: Die Tür schließt präzise, sicher und mit einem satten Klang – ein Qualitätsmerkmal, das man sieht und hört.
Ansichtsgleich im gesamten Objekt
Für ein durchgängig einheitliches Erscheinungsbild erhalten Sie die Stahl-Objekttüren OD wahlweise in Dünnfalz- oder Dickfalzausführung. Türblätter und Zargen werden serienmäßig verzinkt und mit einer Grundbeschichtung in Grauweiß RAL 9002 geliefert – ideal für Objekte mit hohen Designanforderungen.

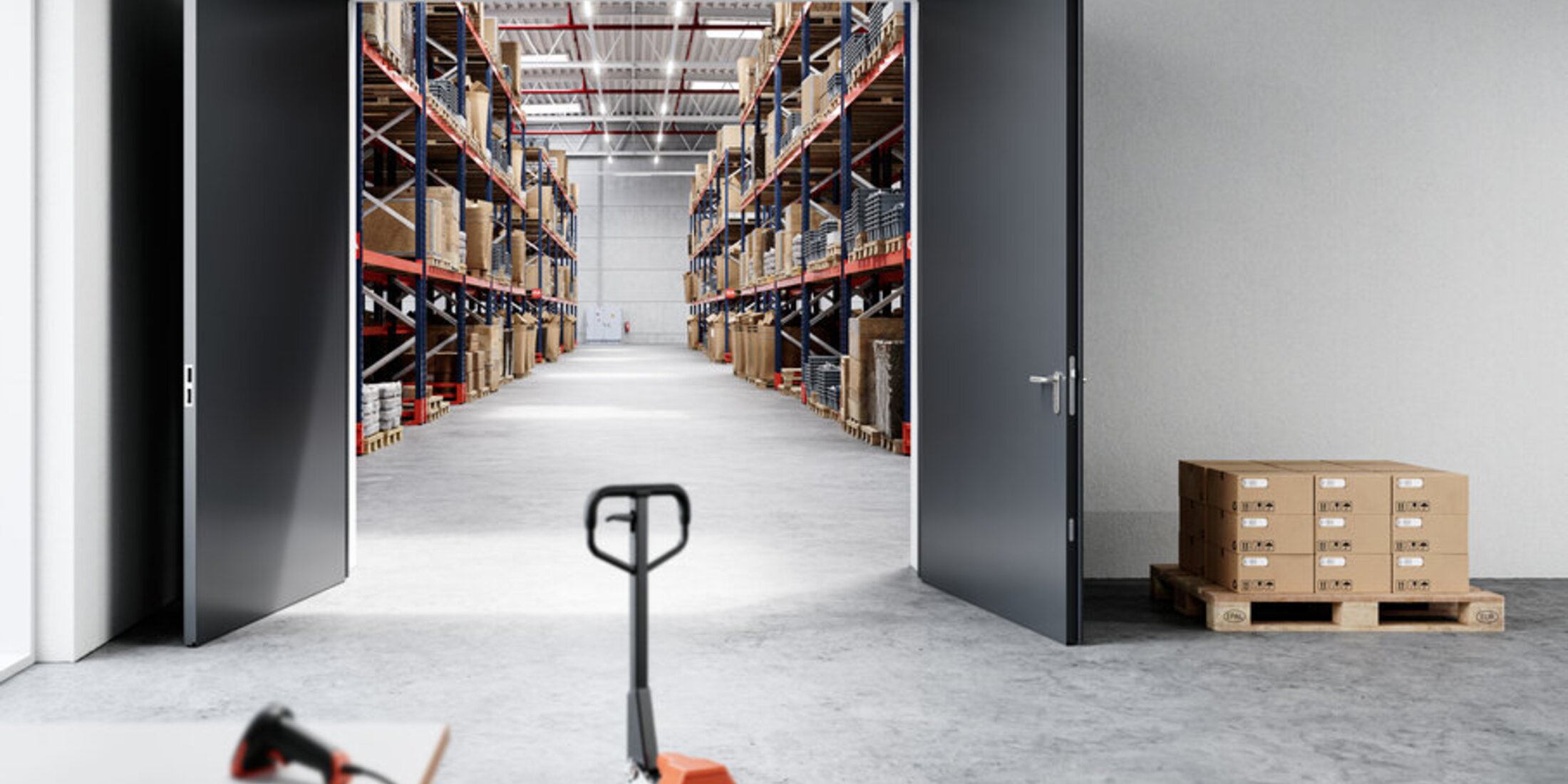

Neu: Türhöhen bis 3500 mm
Ab sofort sind die Modelle D65 OD, H3 OD und H16 OD auch mit Türhöhen bis 3.500 mm erhältlich. Damit eignen sie sich perfekt für den Einsatz in Lagerhallen, Rechenzentren und anderen großformatigen Innenanwendungen.
Dank der optionalen Montagehilfe können die Türen einfach und sicher mit Stapler oder Hublift transportiert und montiert werden – effizient, zeitsparend und ergonomisch.
Ihre Vorteile auf einen Blick
- Planebene, hochwertige Türansicht in allen Funktionen
- Verklebte Türblattkonstruktion für höchste Stabilität
- Ansichtsgleiche Ausführung in Dünnfalz oder Dickfalz
- Individuelle Farbgestaltung in RAL oder NCS
- Türhöhen bis 3500 mm – ideal für große Objekte
- Einfache Montage mit optionaler Transporthilfe
- Integration in moderne Gebäudeleittechnik
Objekttüren mit System
Mit den Objekttüren OD entscheiden Sie sich für Qualität, Funktionalität und Design auf höchstem Niveau. Ob im Neubau oder bei der Sanierung – unsere Türen erfüllen aktuelle Normen und bieten Lösungen für jede architektonische Anforderung.
Zargensysteme für alle Anforderungen
Perfekter Wandabschluss für dauerhafte Türfunktion

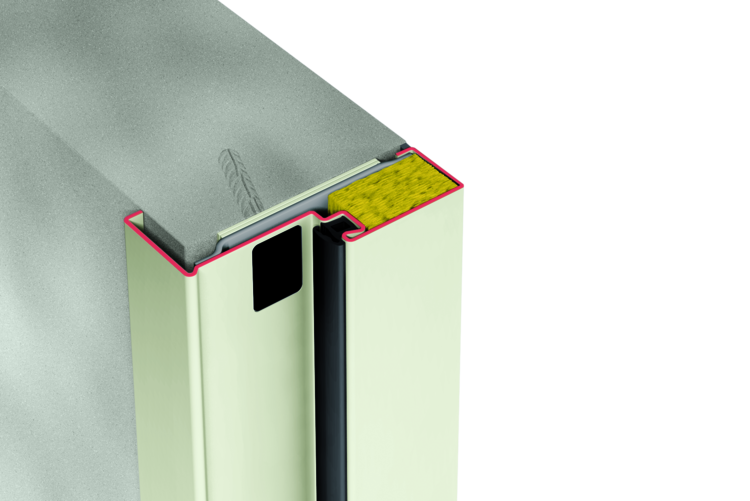

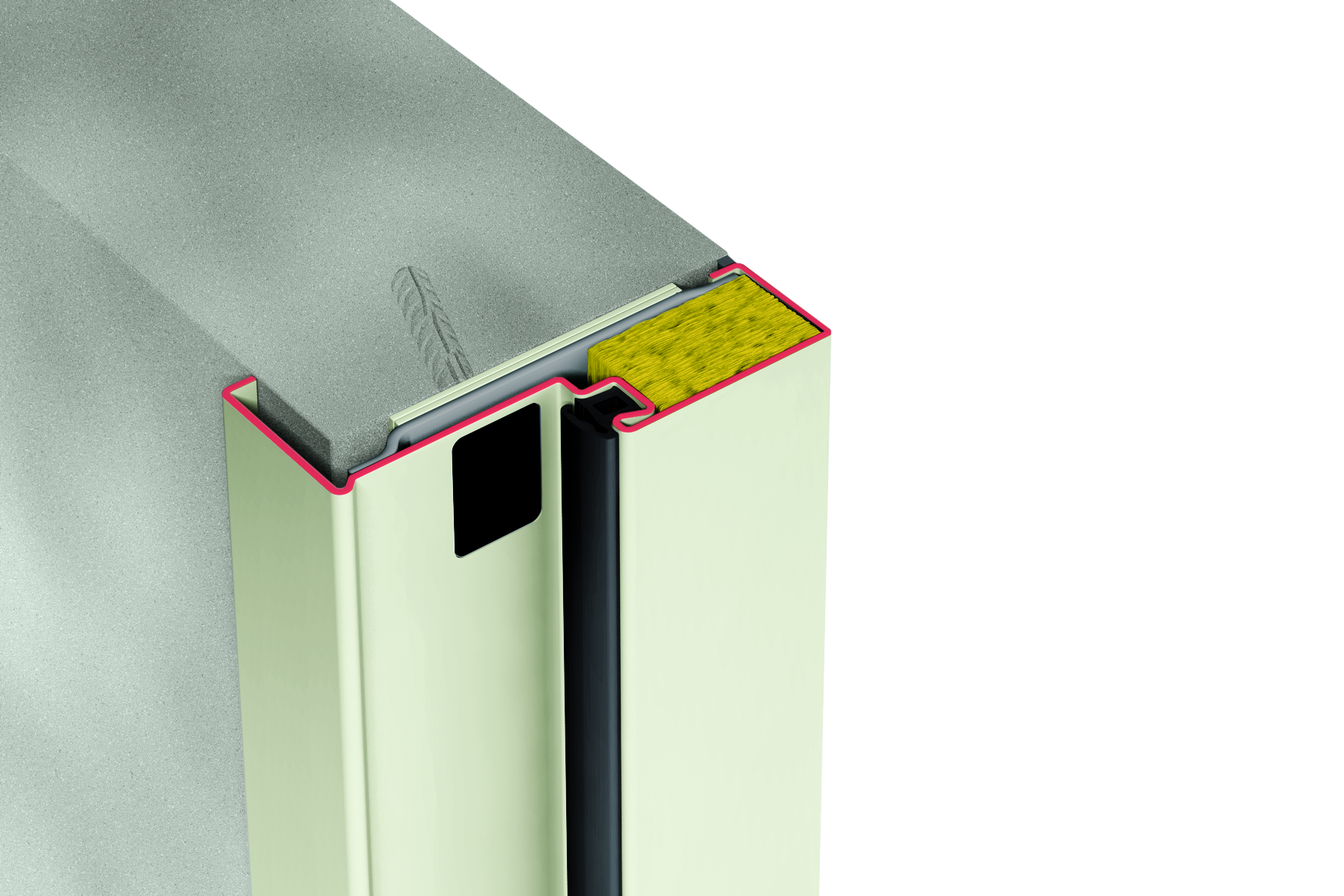

Moderne Zargensysteme garantieren einen stabilen und sauberen Wandabschluss und schaffen damit die Grundlage für eine optimale Türfunktion. Sie bieten dem Türblatt die idealen Rahmenbedingungen: dauerhafte Qualität, verlässliche Stabilität und hohe Belastbarkeit.

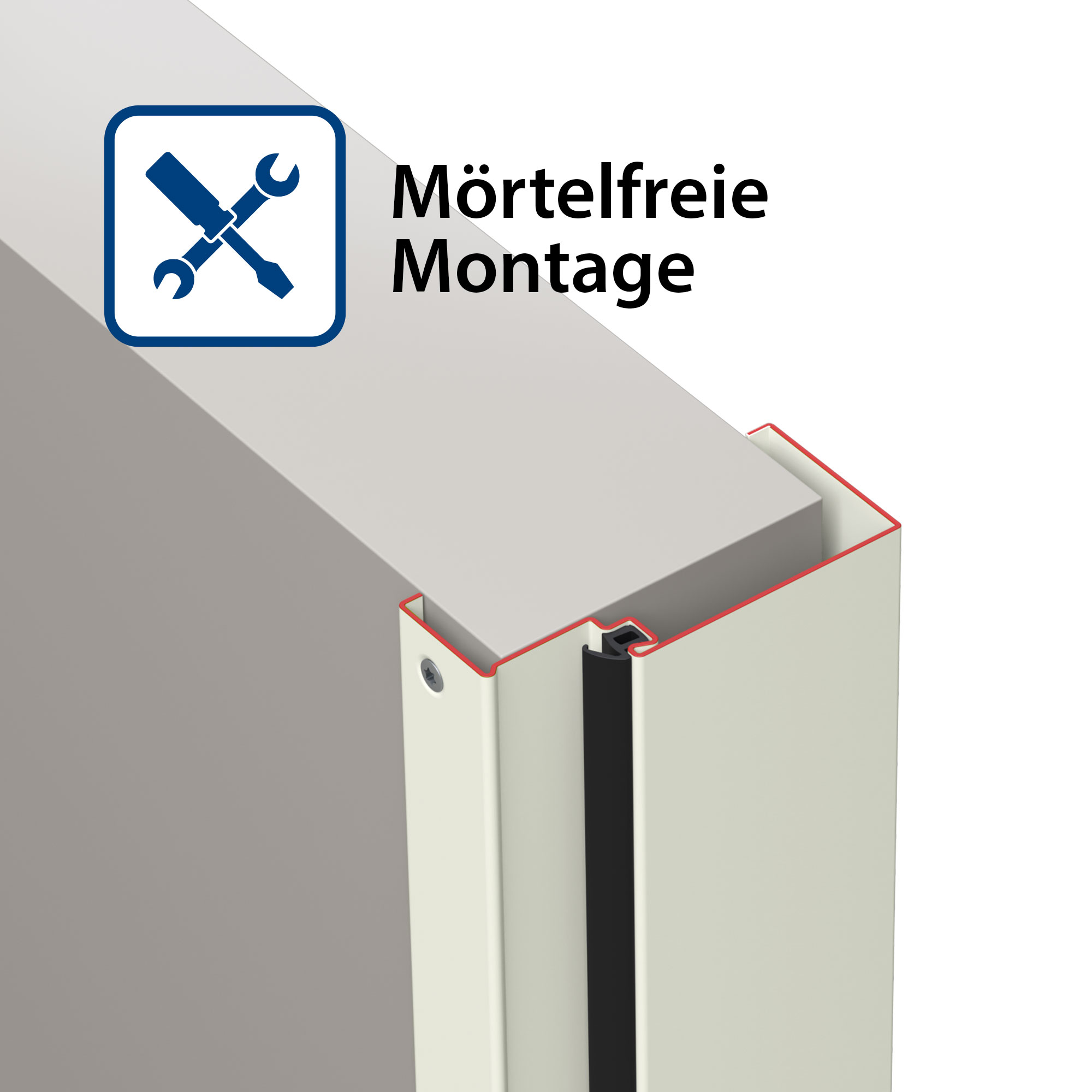

Für Renovierung und Sanierung eignen sich besonders Zargen mit mörtelfreier Montage, da sie schnell, sauber und ohne aufwendige Bauarbeiten eingebaut werden können.
Zargensysteme mit Systemgedanke
Ob Neubau, Modernisierung oder Sanierung – die modernen Zargensysteme bieten zuverlässige Lösungen für nahezu jede bauliche Anforderung. Dank der großen Variantenvielfalt, präziser Fertigung und einfacher Montage lassen sich Türen schnell, sicher und optisch ansprechend integrieren

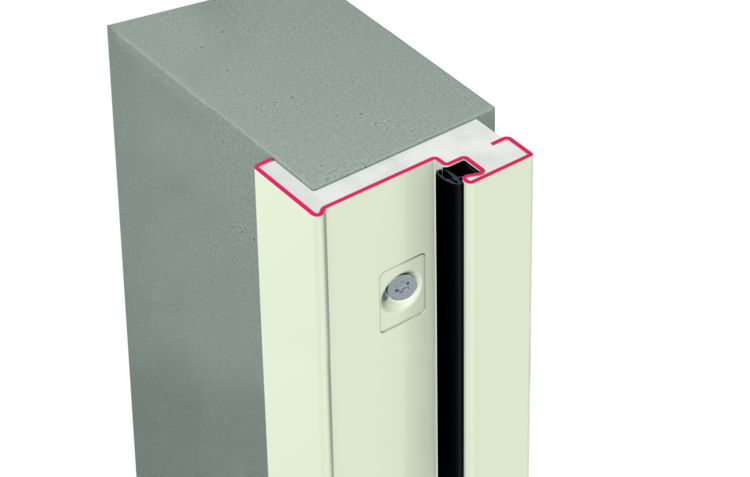

Standardzargen – flexibel und montage- freundlich
Die Eckzargen ermöglichen eine besonders einfache und flexible Montage. Durch die Diagonalbefestigung lässt sich die Zarge mit nur wenigen Verschraubungen sicher und passgenau installieren.
Über optionale Montagepakete kann das System an unterschiedliche Einbausituationen angepasst werden – ideal für vielseitige Objektanforderungen.

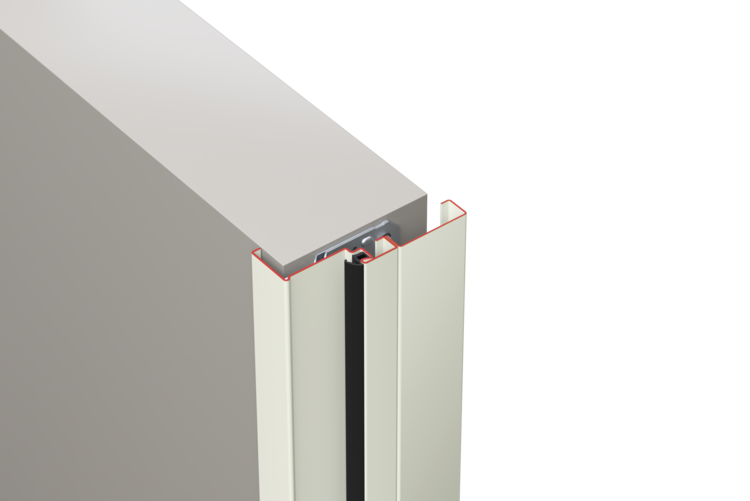

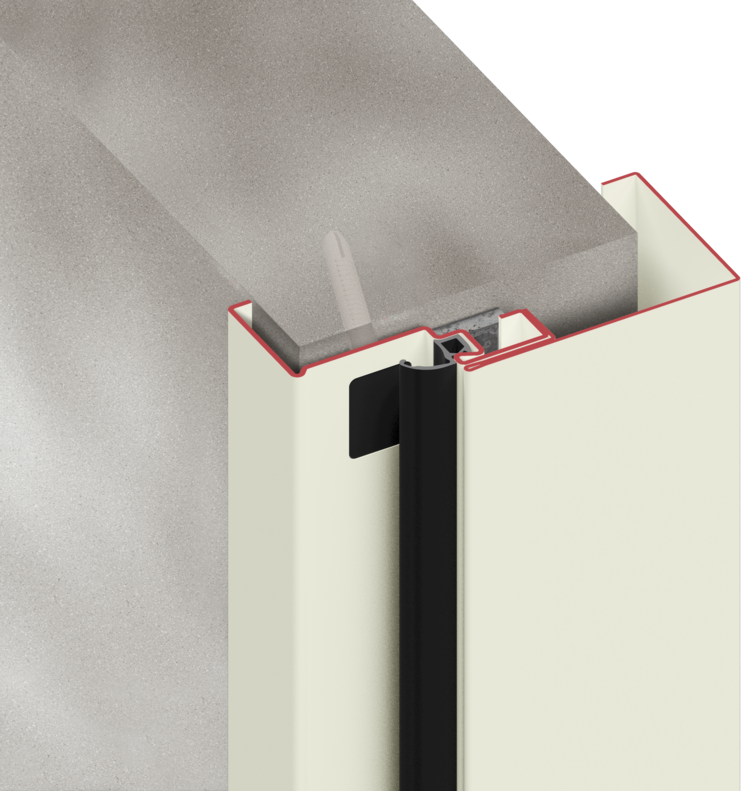

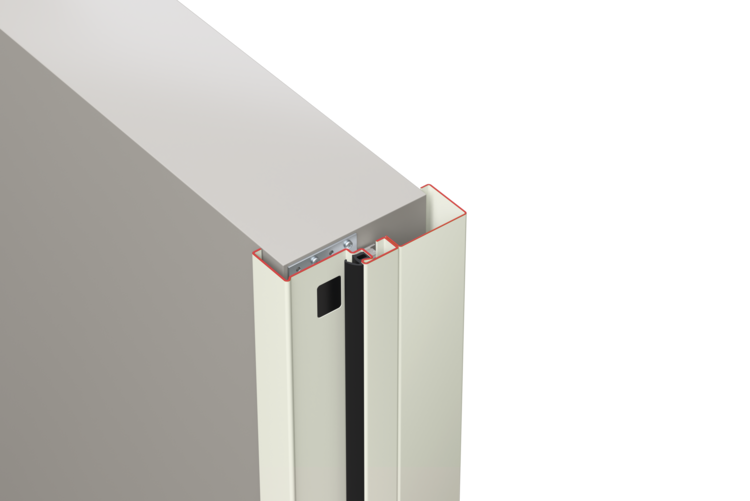

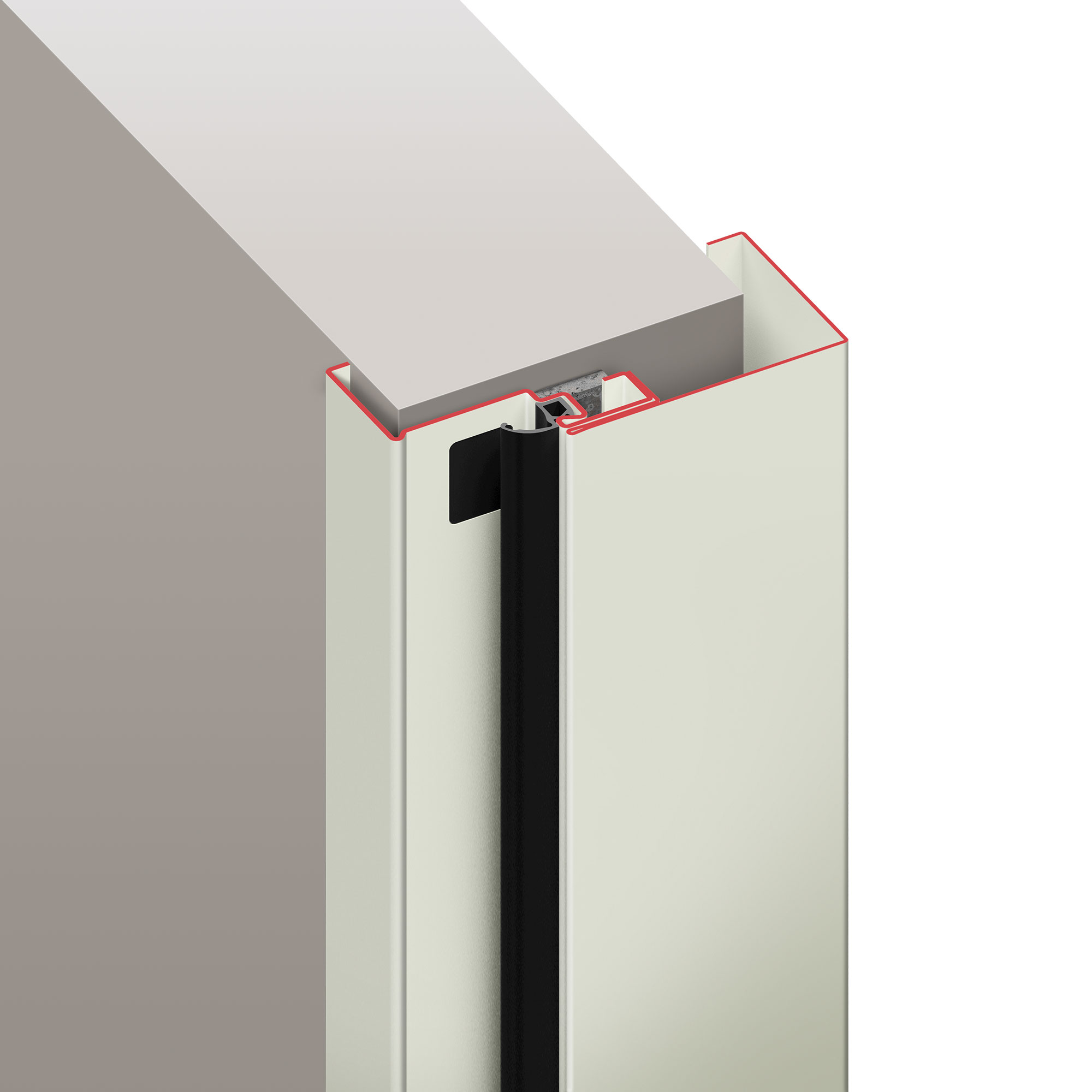

Erweiterung zur Umfassungszarge – cleveres System mit Ergänzungszarge
Die preisgünstige Eckzarge mit Ergänzungszarge Typ 5 ist speziell für den nachträglichen Einbau konzipiert. Zunächst wird die Eckzarge montiert, anschließend die Ergänzungszarge. Beide Zargenprofile werden verdeckt in der Dichtungsnut verschraubt, was für eine elegante Optik und eine dauerhaft stabile Verbindung sorgt.
Türtyp: H120-1 OD Ausführung: 1-flüglig Konstruktion: verklebt Feuerschutz: EI120 (feuerwiderstandsfähig) Rauchschutz: RS / Sa Schallschutz: im…
Türtyp: H120-2 OD Ausführung: 2-flüglig Konstruktion: verklebt Feuerschutz: EI120 (feuerwiderstandsfähig) Rauchschutz: RS / Sa Schallschutz: im…

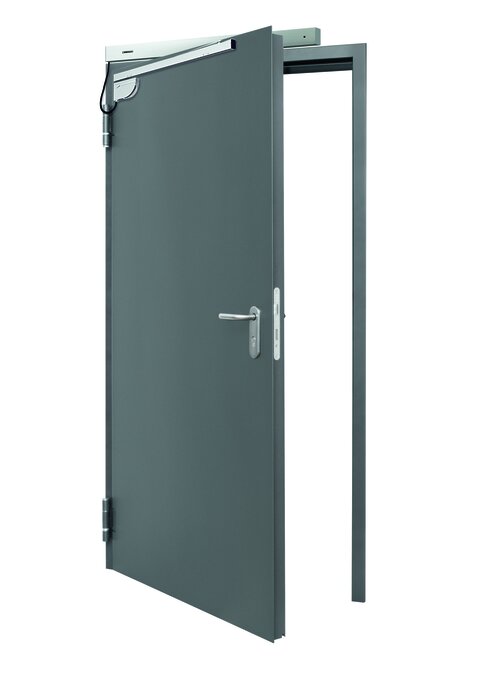

Türtyp: H16 G-1 Ausführung: 1-flüglig Konstruktion: verschweißt Feuerschutz: T90 (feuerbeständig) Rauchschutz: RS / Sa Schallschutz: 35–42…

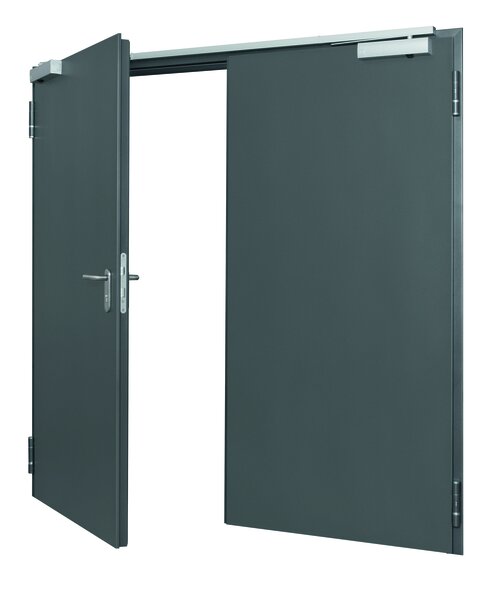

Türtyp: H16 G-2 Ausführung: 2-flüglig Konstruktion: verschweißt Feuerschutz: T90 (feuerbeständig) Rauchschutz: RS / Sa Schallschutz: 35–42…
Türtyp: H16-1 OD Ausführung: 1-flüglig Konstruktion: verklebt Rauchschutz: RS / Sa Schallschutz: 39–42 Einbruchhemmung: RC2 Wärmedurchgang: 1,6…
Türtyp: H16-2 OD Ausführung: 2-flüglig Konstruktion: verklebt Rauchschutz: RS / Sa Schallschutz: 39–42 Einbruchhemmung: RC2 Wärmedurchgang: 1,8…
Türtyp: H3 G-1 Ausführung: 1-flüglig Konstruktion: verschweißt Feuerschutz: T90 (feuerbeständig) Rauchschutz: RS / S200 / Sa Schallschutz: 36–39…
Türtyp: H3-1 OD Ausführung: 1-flüglig Konstruktion: verklebt Feuerschutz: T60 (hochfeuerhemmend) Rauchschutz: RS / S200 / Sa Schallschutz: 32–43…
Türtyp: H3-2 OD Ausführung: 2-flüglig Konstruktion: verklebt Feuerschutz: T30 (feuerhemmend) Rauchschutz: RS / S200 / Sa Schallschutz: 32–33…
Türtyp: H3-2 VM Ausführung: 2-flüglig Konstruktion: verschweißt Feuerschutz: T90 (feuerbeständig) Rauchschutz: RS / S200 / Sa Schallschutz: 35–42…
Serienmäßige Ausstattung
Hochwertig bis ins Detail bei allen Stahl-Objekttüren
Eigenschaften
Sicher verriegelt
Die Hörmann Stahl-Objekttüren sind serienmäßig mit einem hochwertigen Einsteckschloss mit Wechsel und PZ-Lochung ausgestattet. Ein robuster Falztreibriegel oder Klappkantriegel sichert zuverlässig den Standflügel bei 2-flügligen Türen. (Bild 1)
Formschöner Drücker in hochwertiger Qualität
Komfortabel und solide ist die FS-Rundgriff-Drückergarnitur, die Sie standardmäßig in Schwarz aus Polypropylen (Bild 2) mit Ihrer Stahl-Objekttür erhalten. Ein Kurzschild, ein festdrehbar gelagerter Drücker und ein Buntbarteinsatz mit einem Schlüssel komplettieren die hochwertige Serienausstattung. Einbruchhemmende Türen werden mit einer FS-Sicherheitsgarnitur aus Aluminium (Bild 3), geprüft nach EN 1906 / DIN 18257 Klasse ES 1 (Kurzschild) bzw. ES 2 / ES 3 (Langschild), mit Zylinderabdeckung und Profilzylinder mit Aufbohrschutz geliefert.
Wartungsfreundliche Bänder
Unsere Objekttüren sind mit 2 robusten und kugelgelagerten Bandgarnituren ausgestattet (Bild 4). Mehr Komfort für Sie mit Objekttüren OD: Die wartungsfreundlichen Bandrollen am Türblatt können ganz einfach und bequem ausgetauscht werden (Bild 5).
Stabile Sicherungsbolzen
Bei Feuer- und Rauchschutztüren stellen robuste Stahl-Sicherungsbolzen im Brandfall zusätzliche Stabilität auf der Bandseite sicher. Türen in einbruchhemmender Ausführung werden durch zusätzliche massive Stahl-Sicherungsbolzen (abhängig von der Widerstandsklasse) vor einem möglichen Aushebeln geschützt (Bild 6).
Serienmäßige Selbstschließfunktion
Die serienmäßige Selbstschließfunktion erfolgt bei 1-flügligen Türen durch ein stabiles und robustes Federband oder den Hörmann Gleitschienentürschließer HDC 35-1 (ausstattungs- und größenabhängig) (Bild 7). 2-flüglige Feuer- und Rauchschutztüren sind serienmäßig mit dem Hörmann Gleitschienentürschließer HDC 35-1 ausgestattet. Die mechanische Schließfolgeregelung sorgt für die korrekte Schließfolge beider Türflügel.
➔ Weitere Informationen finden Sie ab Seite 52.
Details und Produktabbildungen
Bild 1
Sicher verriegelt: Hochwertiges Einsteckschloss mit Wechsel und PZ-Lochung ausgestattet. Ein robuster Falztreibriegel oder Klappkantriegel sichert zuverlässig den Standflügel bei 2-flügligen Türen.
Bild 2
Drückergarnitur: Standardmäßig in Schwarz aus Polypropylen

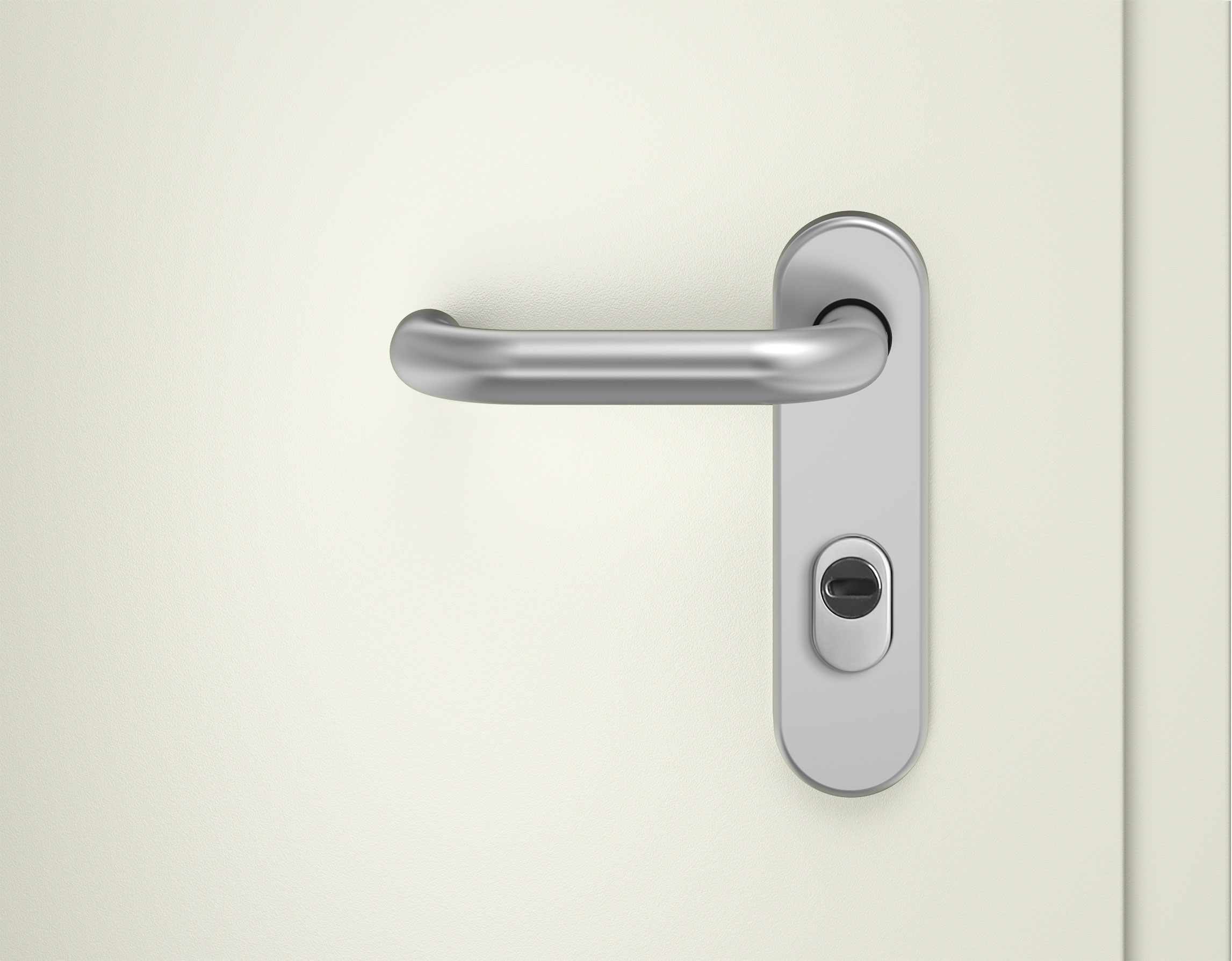

Bild 3
Drückergarnitur: FS-Sicherheitsgarnitur aus Aluminium
Bild 4
Unsere Objekttüren sind mit 2 robusten und kugelgelagerten Bandgarnituren ausgestattet.
Bild 5
Die wartungsfreundlichen Bandrollen am Türblatt können ganz einfach und bequem ausgetauscht werden.
Bild 6
Bei Feuer- und Rauchschutztüren stellen robuste Stahl-Sicherungsbolzen im Brandfall zusätzliche Stabilität auf der Bandseite sicher.

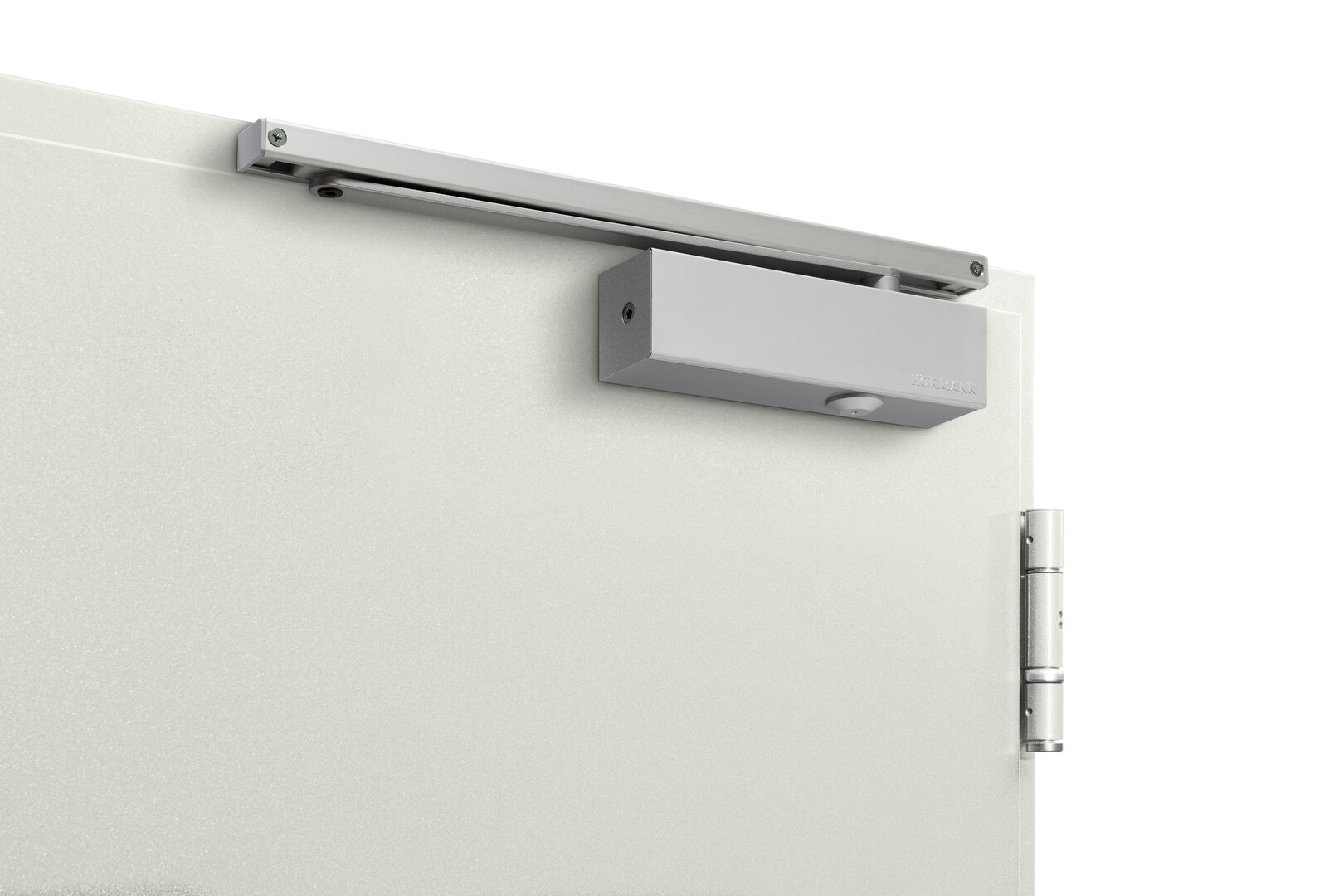

Bild 7
Die serienmäßige Selbstschließfunktion erfolgt bei 1-flügligen Türen durch ein stabiles und robustes Federband oder den Hörmann Gleitschienentürschließer.
Optionale Ausstattungen
Für eine auf Ihr Objekt abgestimmte Türgestaltung

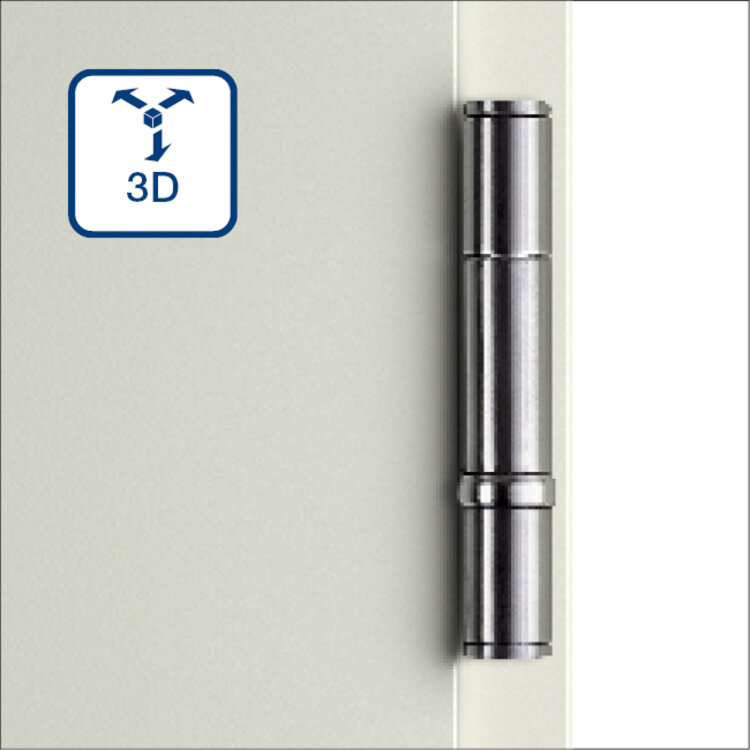

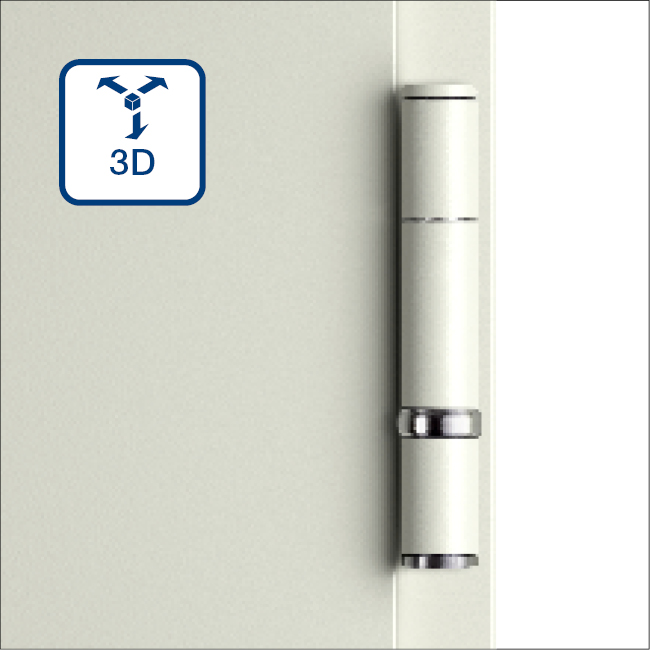

Perfekt justierbare 3D-Bänder
Nutzen Sie die optionalen und praktischen 3D-Bänder für ein nachträgliches Justieren Ihrer Tür. Auch geringfügige Montagetoleranzen lassen sich bequem ausgleichen. Die 3D-Bänder erhalten Sie auch mit unauffälligem Federband (größen- und ausstattungsabhängig). Dadurch kann die Montage eines Obentürschließers entfallen. Die Bänder erhalten Sie in verzinkt mit hochwertiger Pulverbeschichtung (serienmäßig bei hochschalldämmenden Türen) oder in hochwertigem Edelstahl .
Türabschlüsse
Abhängig von den gewünschten Leistungseigenschaften der Türen (z. B. Rauch-, Schallschutz, Wärmedämmung, Schlagregendichtheit) und der Bodenbeschaffenheit können bzw. müssen unterschiedliche Bodendichtsysteme eingesetzt werden. Auf die Tür und die bauseitige Einbausituation abgestimmte Dichtungssysteme sorgen dafür, dass der Luftspalt zwischen Tür und Boden abgedichtet ist.

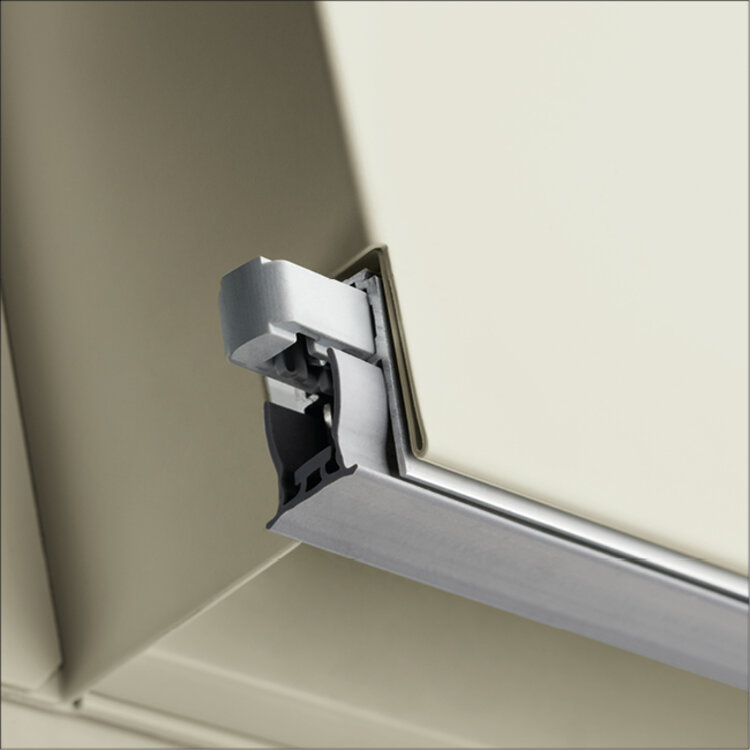

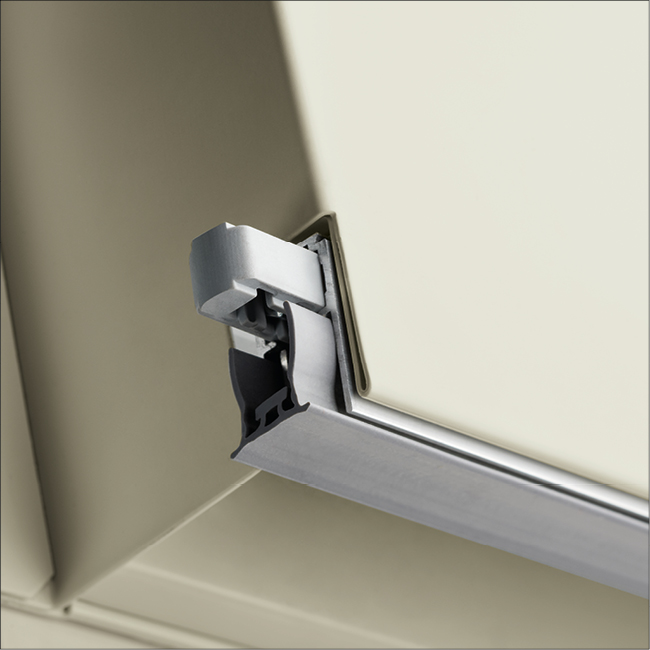

Die verzögert schließende, absenkbare Bodendichtung sorgt für eine leichte Türbewegung bei gleichzeitig präziser Abdichtung. Durch den optimalen Luft- und Druckausgleich können Türen in Schleusen und kleinen Räumen sowie Türen auf Stufen oder Podesten sicher verschlossen werden.

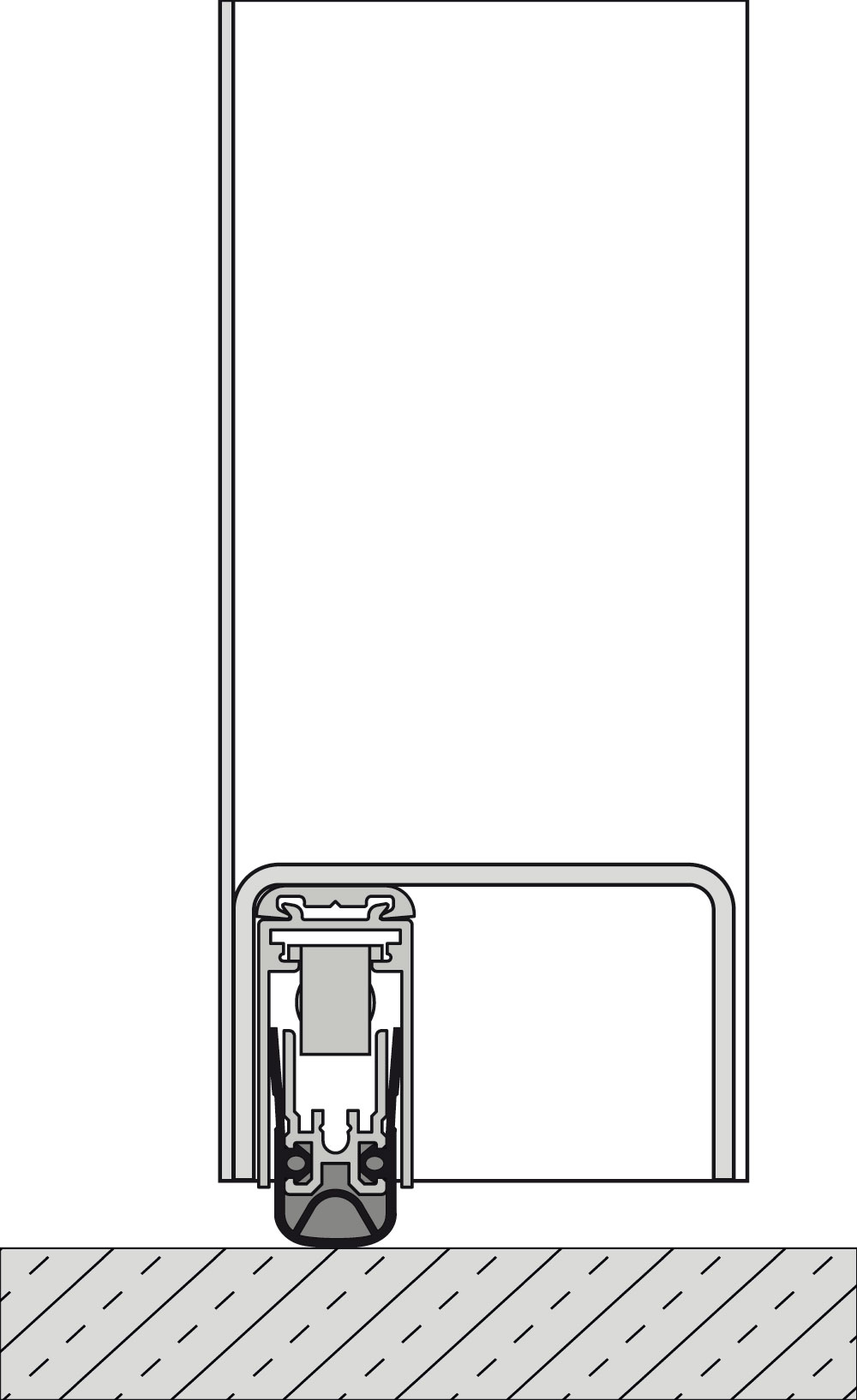

Typ A1
Absenkbare Bodendichtung, mechanisch

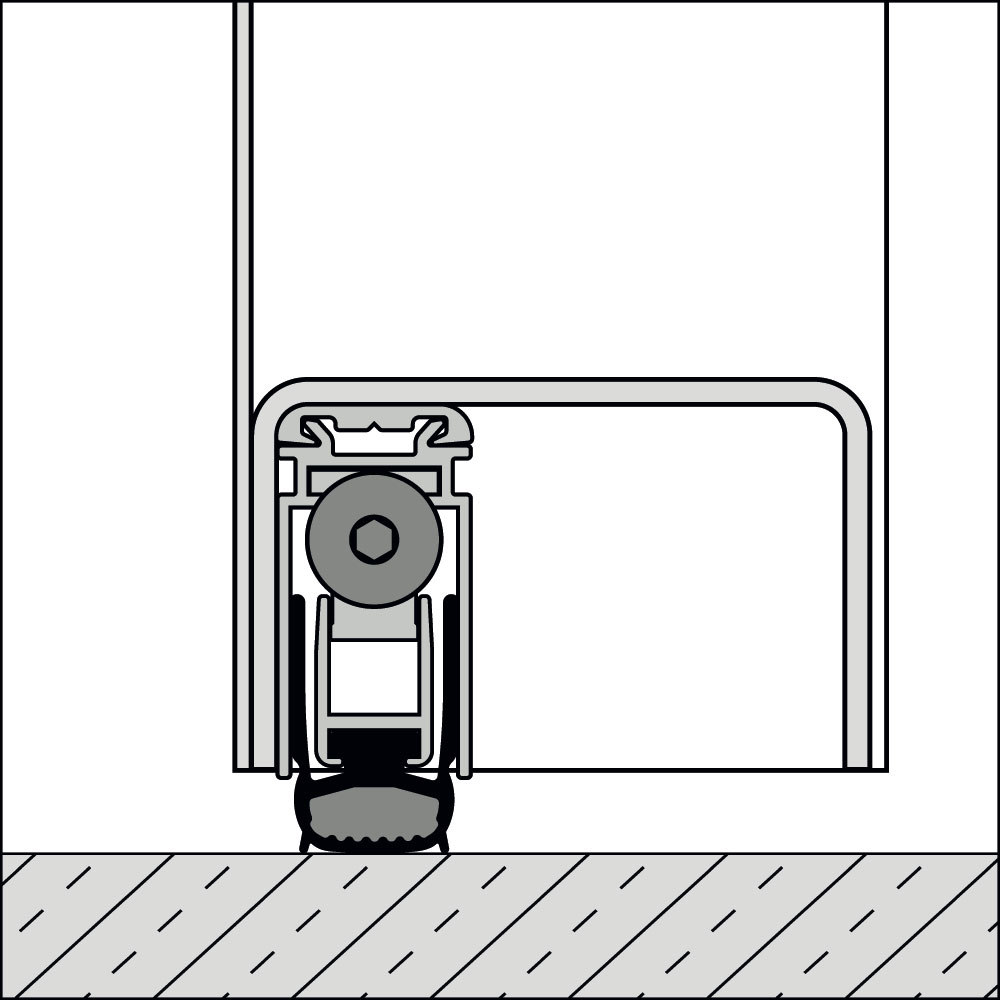

Typ A2
Absenkbare Bodendichtung, hydraulisch, zeitverzögert

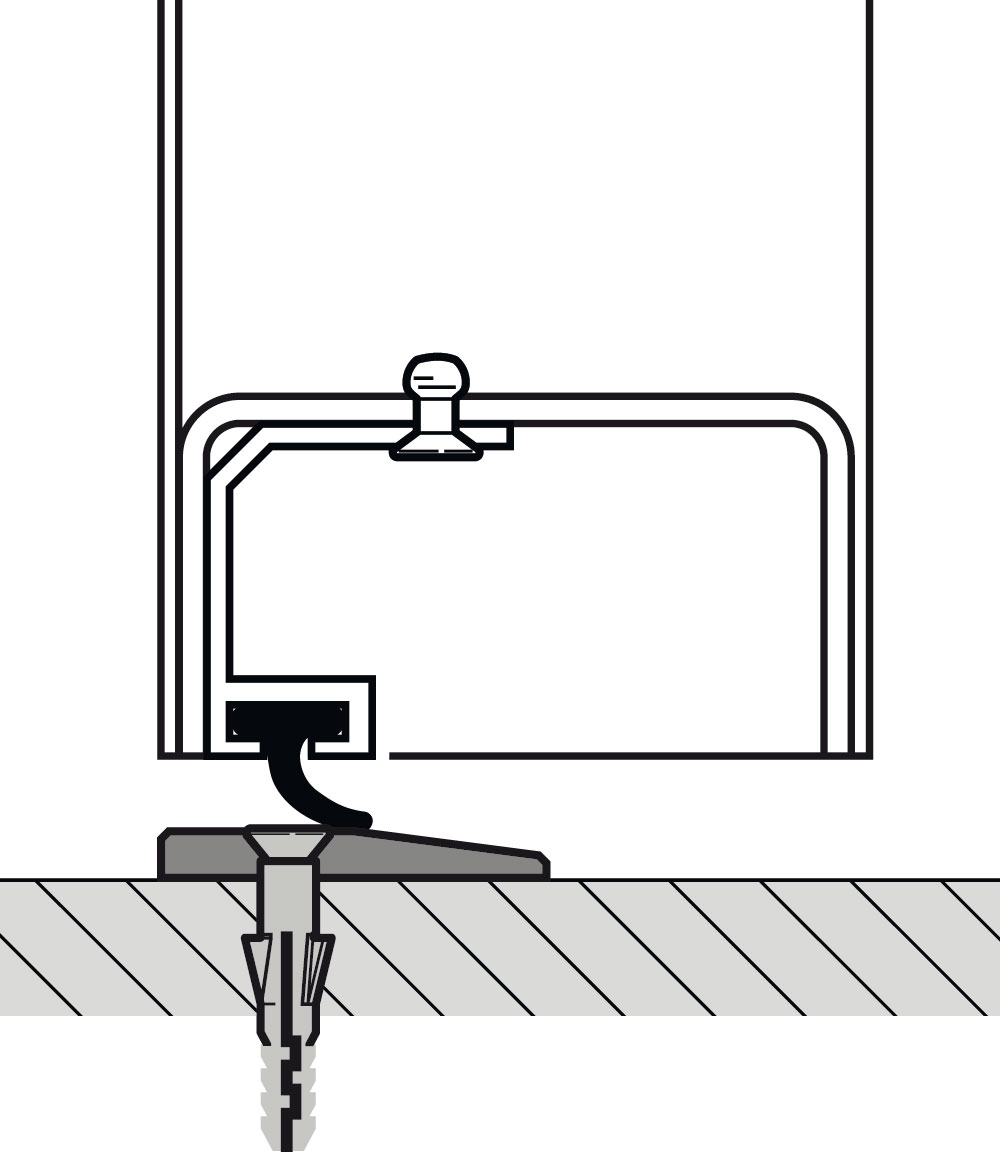

Typ B1
Aluminium-Abschlussprofil mit Dichtung und Höckerschwelle

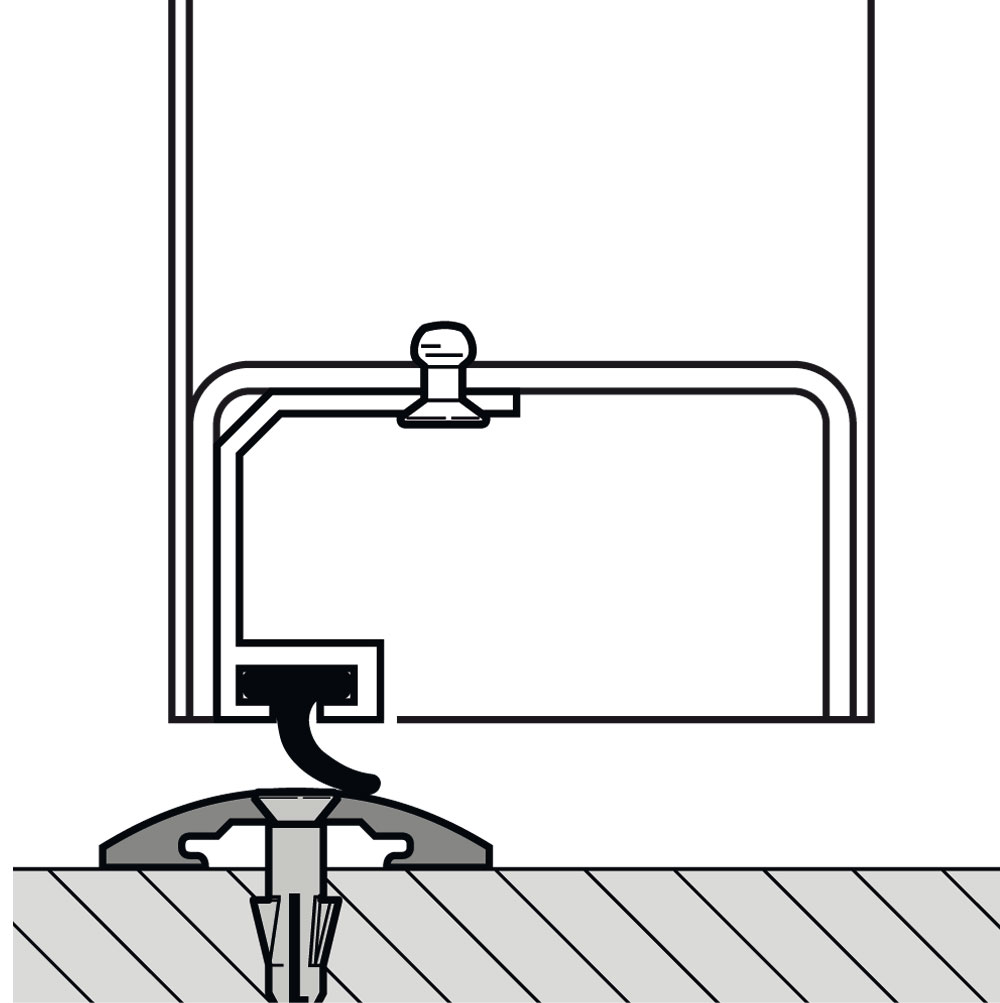

Typ B2
Aluminium-Abschlussprofil mit Dichtung und Halbrundschwelle,

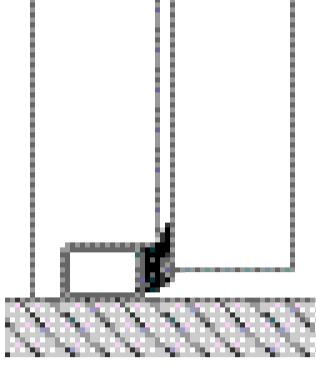

Typ C1
Stahl-Anschlagschiene C-Profil mit Dichtung
Typ C2
Aluminium-Anschlagschiene mit Dichtung und Abdeckprofil
Farben
Für eine auf Ihr Objekt abgestimmte Türgestaltung
Grundbeschichtung
- RAL 9002 Grauweiß (Standard)
Hochwertige Pulverbeschichtung
in 8 Vorzugsfarben
- RAL 9016 Verkehrsweiß
- RAL 9010 Reinweiß
- RAL 9007 Graualuminium
- RAL 9006 Weißaluminium Metallic
- RAL 9005 Tiefschwarz
- RAL 7035 Lichtgrau
- RAL 7016 Anthrazitgrau
- RAL 3000 Feuerrot
Abdeckkappen
Die Abdeckkappen für Blockzarge und U-Zarge sind in den Vorzugsfarben erhältlich. Bei allen anderen Farben werden die Abdeckkappen in Transparent mitgeliefert.
RAL nach Wahl
Optional liefern wir alle Türen auch in RAL nach Wahl, Metallicfarben oder NCS-Sonderfarben.
Bitte beachten:
Alle Farbangaben in Anlehnung an die jeweilige RAL-Farbe. Die Abbildungen der Farben und Oberflächen sind aus drucktechnischen Gründen nicht farbverbindlich.
Standard-Zargenausführungen

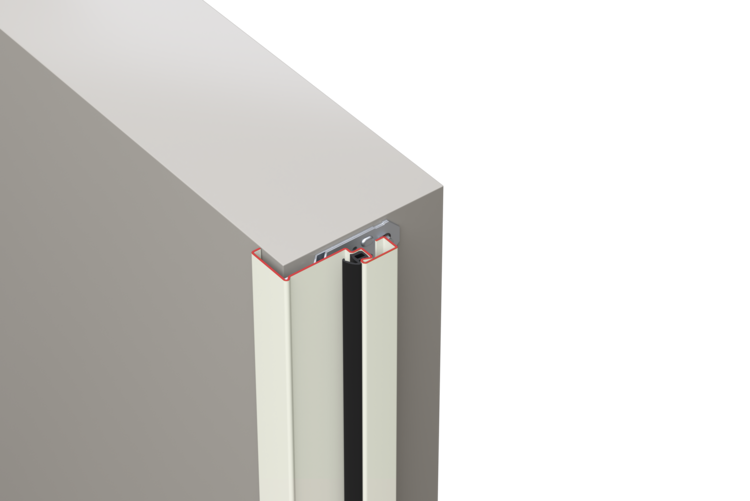

Eckzarge Diagonalbefestigung und Universal-Eckzarge

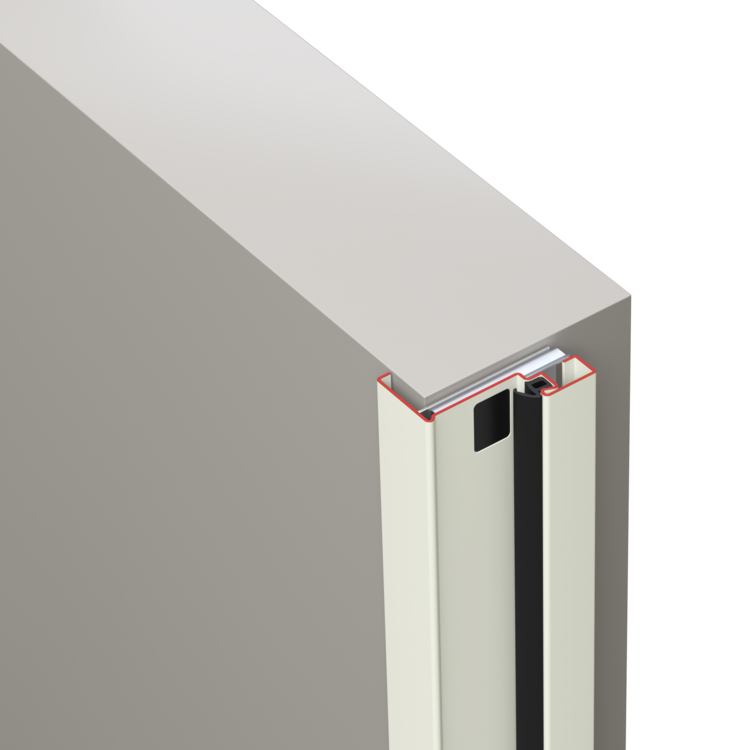

Eckzarge mit Diagonalbefestigung A Typ 1

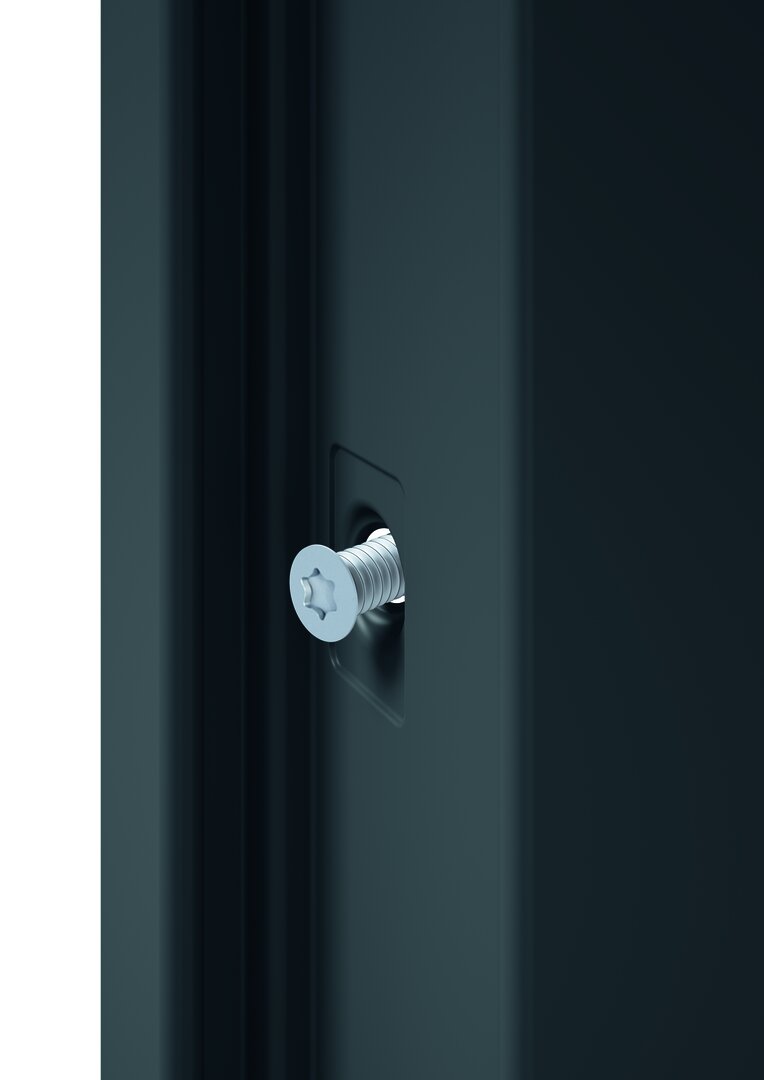

Bei der Diagonalbefestigung wird die Zarge über vorgefertigte Bohrlöcher mit der Wand verschraubt. Die Montage erfolgt schnell und einfach über nur 3 – 4 Befestigungspunkte pro Seite (abhängig von der Türgröße). Diese Zargenausführung wird im Standard bei auftragsbezogener Fertigung geliefert.

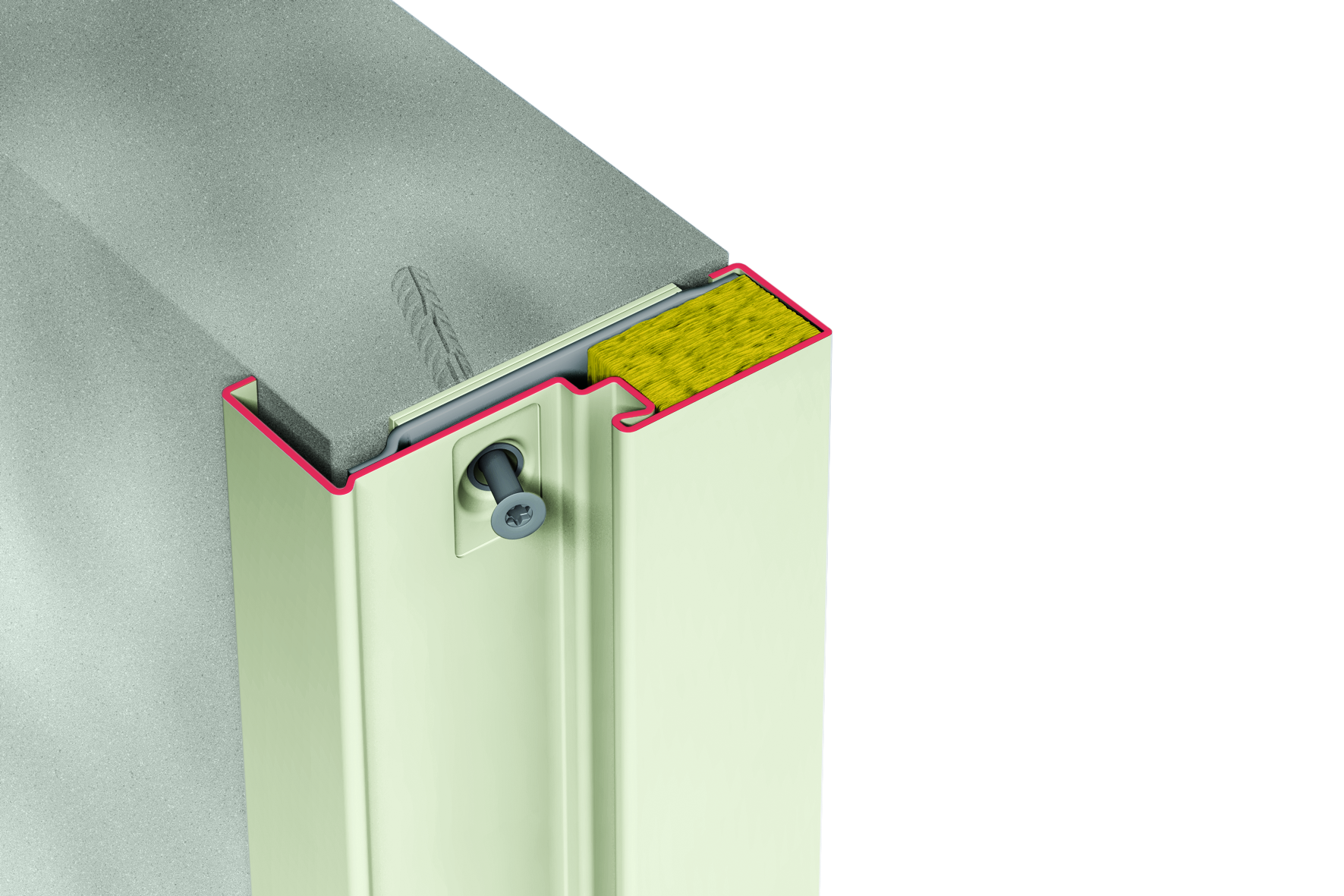

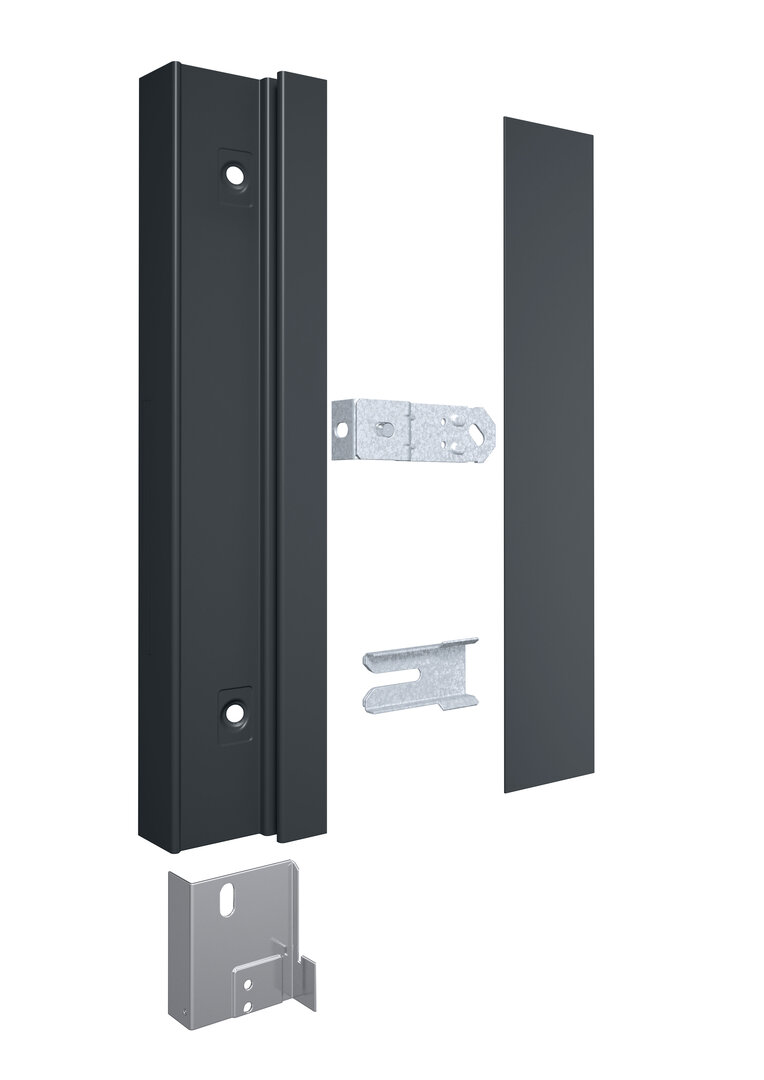

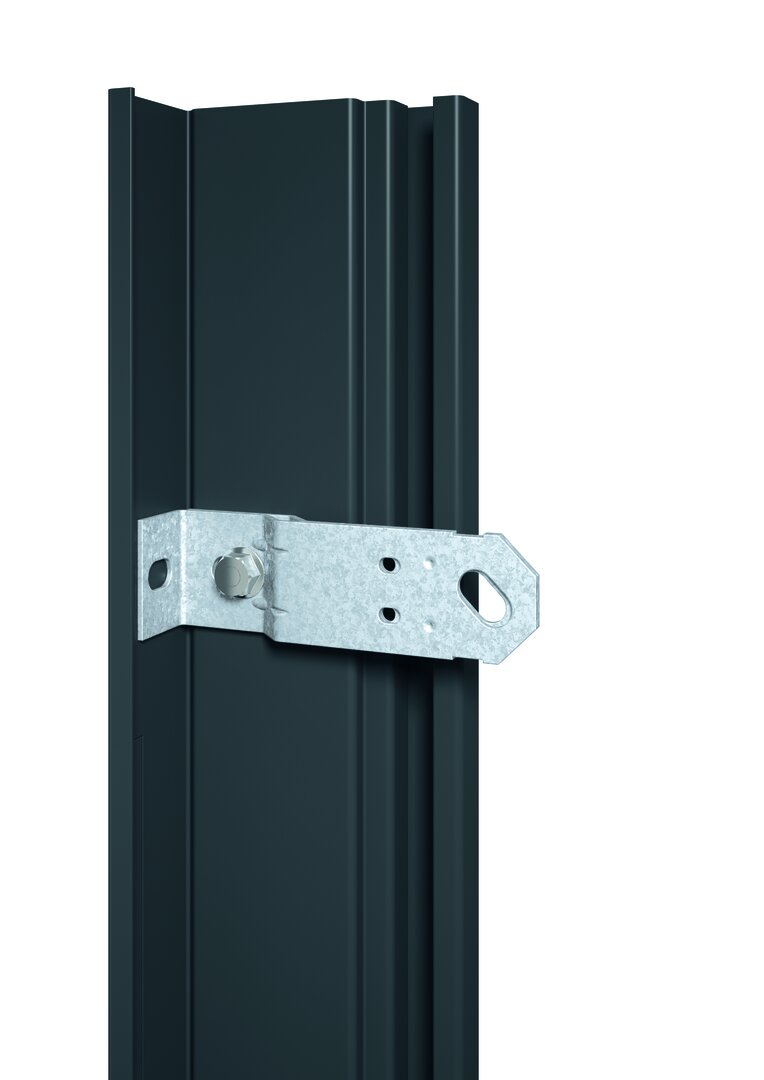

Universal-Eckzarge A Typ 2

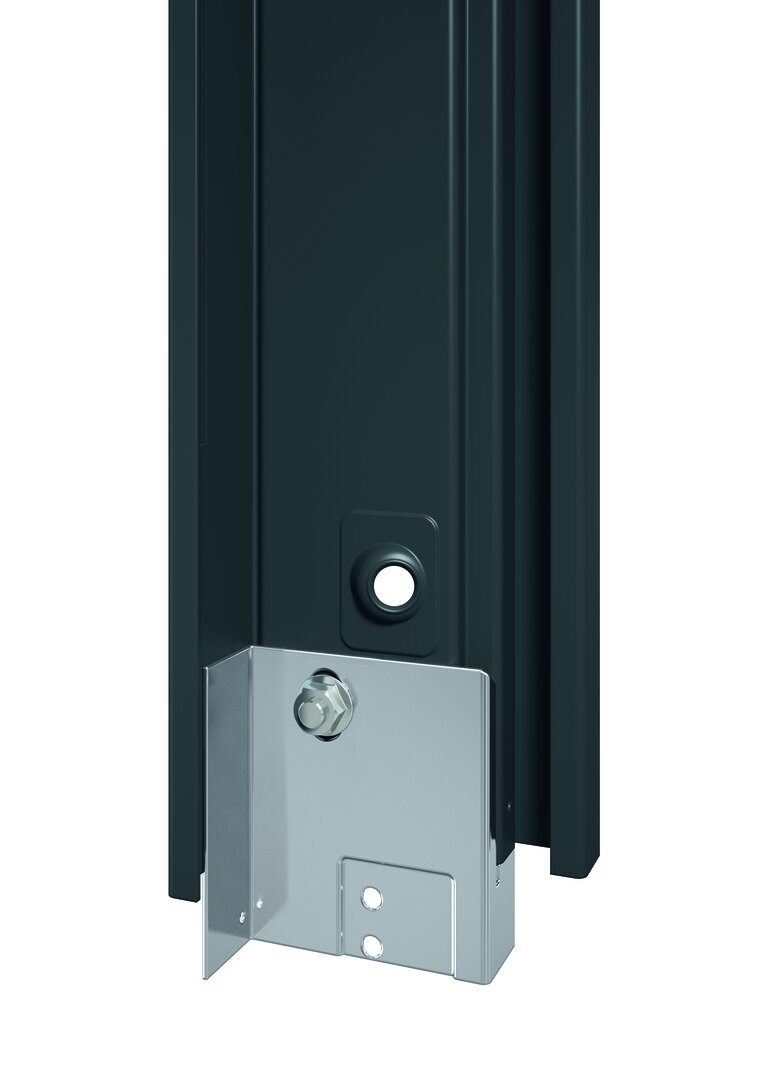

Die Montage erfolgt im Standard durch eine Diagonalbefestigung oder durch optional erhältliche Montagepakete mit Dübellaschen. Dazu werden die Dübellaschen einfach an bestehende Gewindebolzen befestigt. Die Universal-Eckzarge ist die ideale Lagerzarge, dafür einen flexiblen Einbau in alle Wandarten neben dem Türelement nur wenige
Komponenten bevorratet werden müssen. Optional kann die Universal-Eckzarge Typ 2 auch bei auftragsbezogenen Fertigungen gewählt werden.

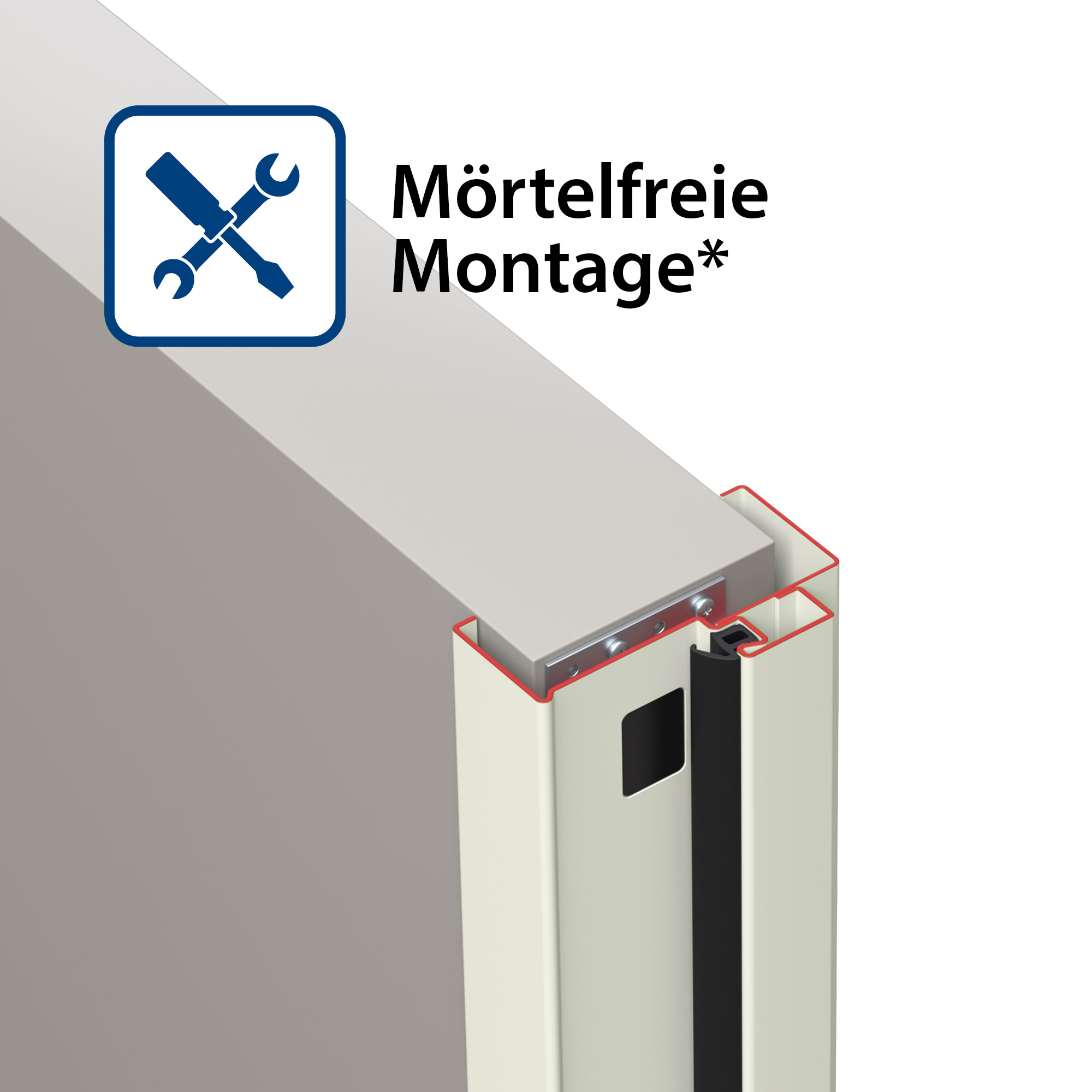

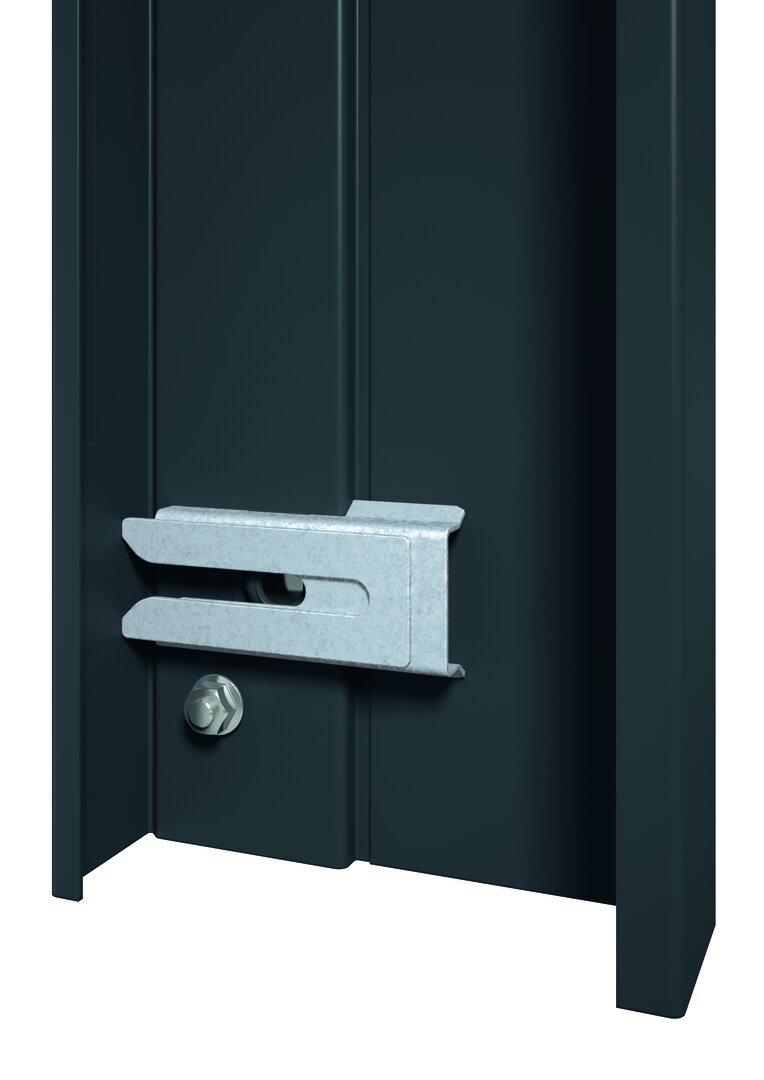

Erweiterbar zur wandumgreifenden Zarge
Die optionale Ergänzungszarge Vario B53 C Typ 1 (bis MW 270 mm) wird nachträglich unter die Eckzarge A Typ 1 oder A Typ 2 geschoben. Die Fixierung erfolgt mit den serienmäßigen Befestigungslaschen (Distanzstücke) der Eckzarge und ggf. durch zusätzliche Klemmlaschen. Weitere Befestigungen sowie eine Hinterfütterung der Ergänzungszarge sind grundsätzlich nicht erforderlich. Ein weiterer Vorteil: Durch die variable Maulweite (–5 mm bis +15 mm) können Wandtoleranzen bis zu 20 mm einfach ausgeglichen werden.
Vergleichstabelle

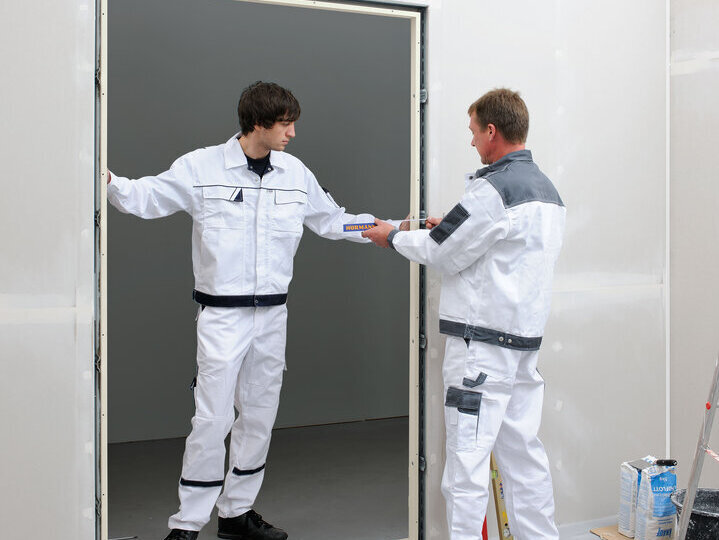

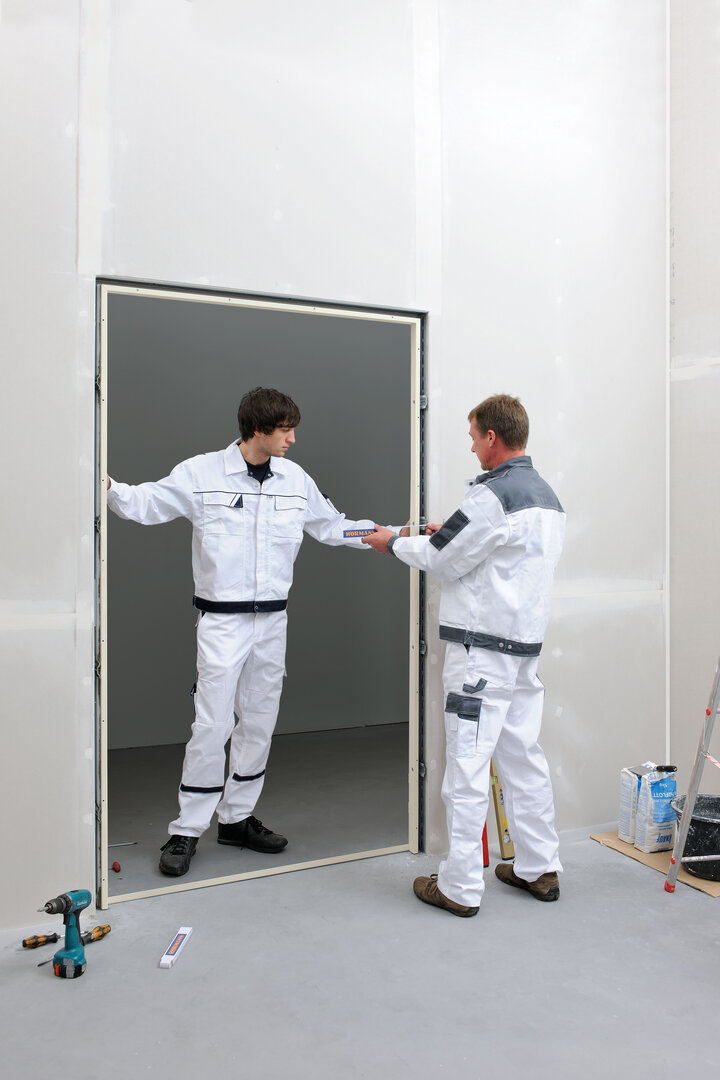

DryFix-Zarge, B Typ 1 - Für eine einfache, schnelle und saubere Montage
Die Diagonalbefestigung mit einer 100 mm (160 mm bei Porenbeton) Dübelschraube pro Befestigungspunkt sorgt für eine maximale Stabilität der Zarge. Die Befestigungslöcher werden mit Abdeckkappen abgedeckt und liegen verdeckt im Zargenfalz, d. h., sie sind bei geschlossener Tür unsichtbar. Der Einbau ohne Vermörtelung ist optimal für die Montage in Sichtmauerwerk, da das Risiko von Verschmutzungen und Schäden an der Zarge oder am Mauerwerk minimiert wird.
Zarge in die Öffnung stellen und ausrichten
Zarge verschrauben
Anschlussfugen versiegeln und Befestigungslöcher abdecken

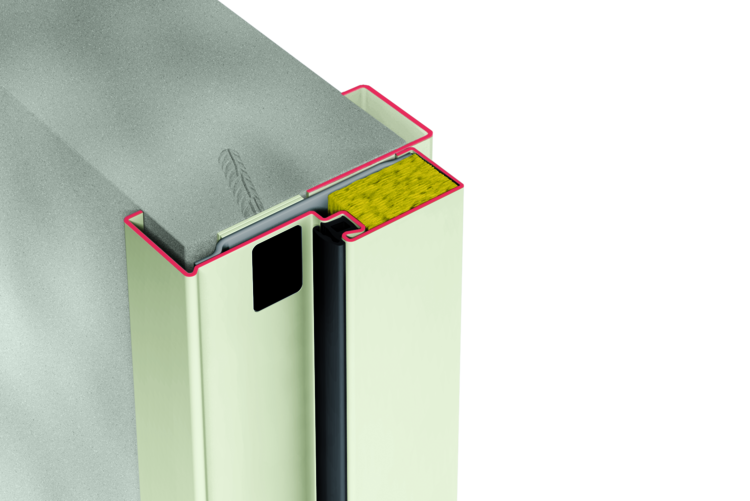

DryFix-Zarge mit Ergänzungszarge Vario B36, B Typ 2
Mit der Ergänzungszarge Vario B36 wird die DryFix-Zarge einfach zur VarioFix Fire Zarge. Das Verbinden erfolgt durch die Befestigungslaschen der DryFix-Zarge. Die VarioFix Fire Zarge ist bereits werkseitig mit Mineralwoll-Hinterfüllung ausgekleidet. Ein weiterer Vorteil: Mit der Ergänzungszarge können Wandunebenheiten von bis zu 20 mm ausgeglichen werden.
Zargenausführungen - Individuelle Montagearten
| Zarge | H30-1 | H3 OD | H3 VM | H3 G | H6 OD | H16 OD | H120 OD | H16 G | HS75 | H3 S | H16 S | D65 OD | D65 | D65 VM | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Umfassungszarge | ||||||||||||||||
| D Typ 1 Dübelmontage durch die Zargenlaibung | • | • | • | • | • | • | • | • | • | |||||||
| D Typ 1 Dübelmontage durch die Zargenlaibung | • | • | • | • | • | • | • | • | • | |||||||
| D Typ 3 verdeckte Montage | • | • | • | • | • | • | • | • | • | |||||||
| Blockzarge | ||||||||||||||||
| E Typ 1 Dübelmontage durch die Zargenlaibung | • | • | • | • | • | • | • | • | • | • | • | • | ||||
| E Typ 2 Dübelmontage durch die Zargenlaibung | • | • | • | • | • | • | • | • | • | • | • | • |
• = Standard

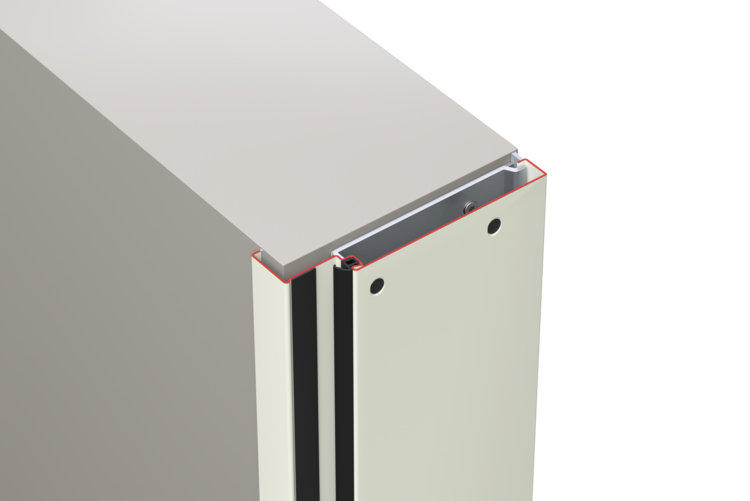

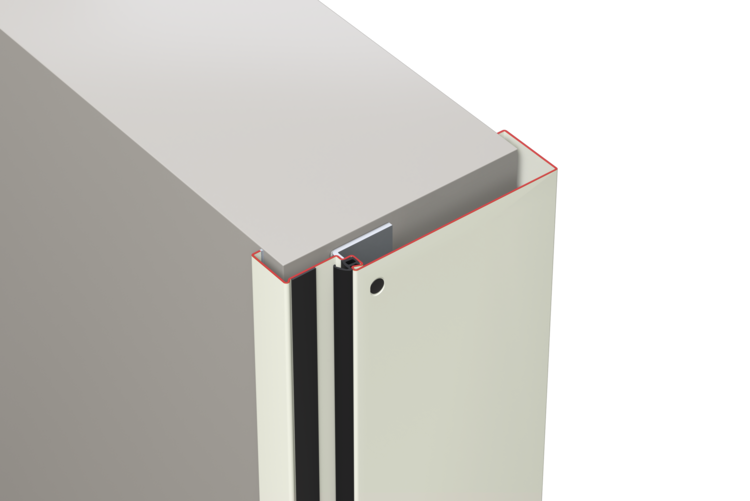

D Typ 1
Dübelmontage durch die Zargenlaibung
D Typ 1
Dübelmontage durch die Zargenlaibung

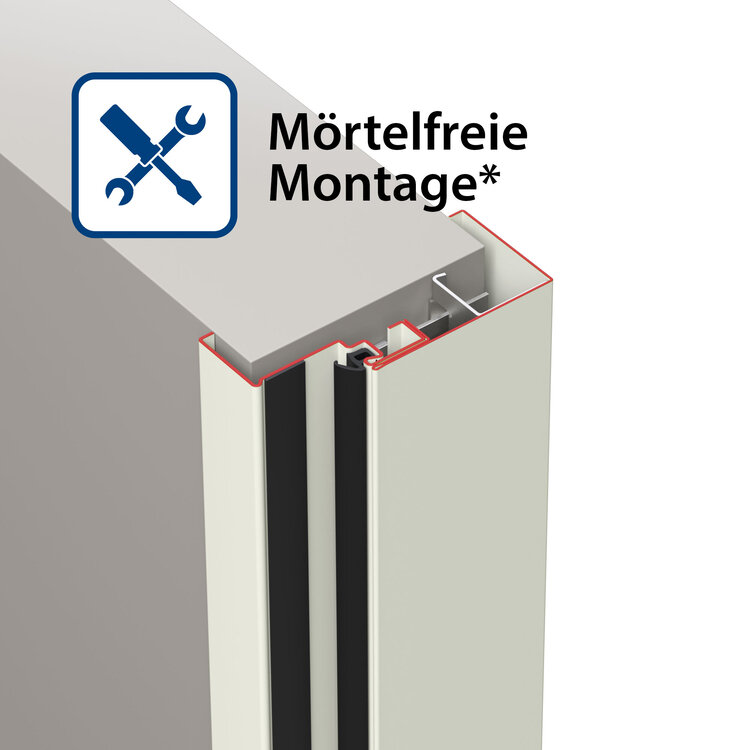

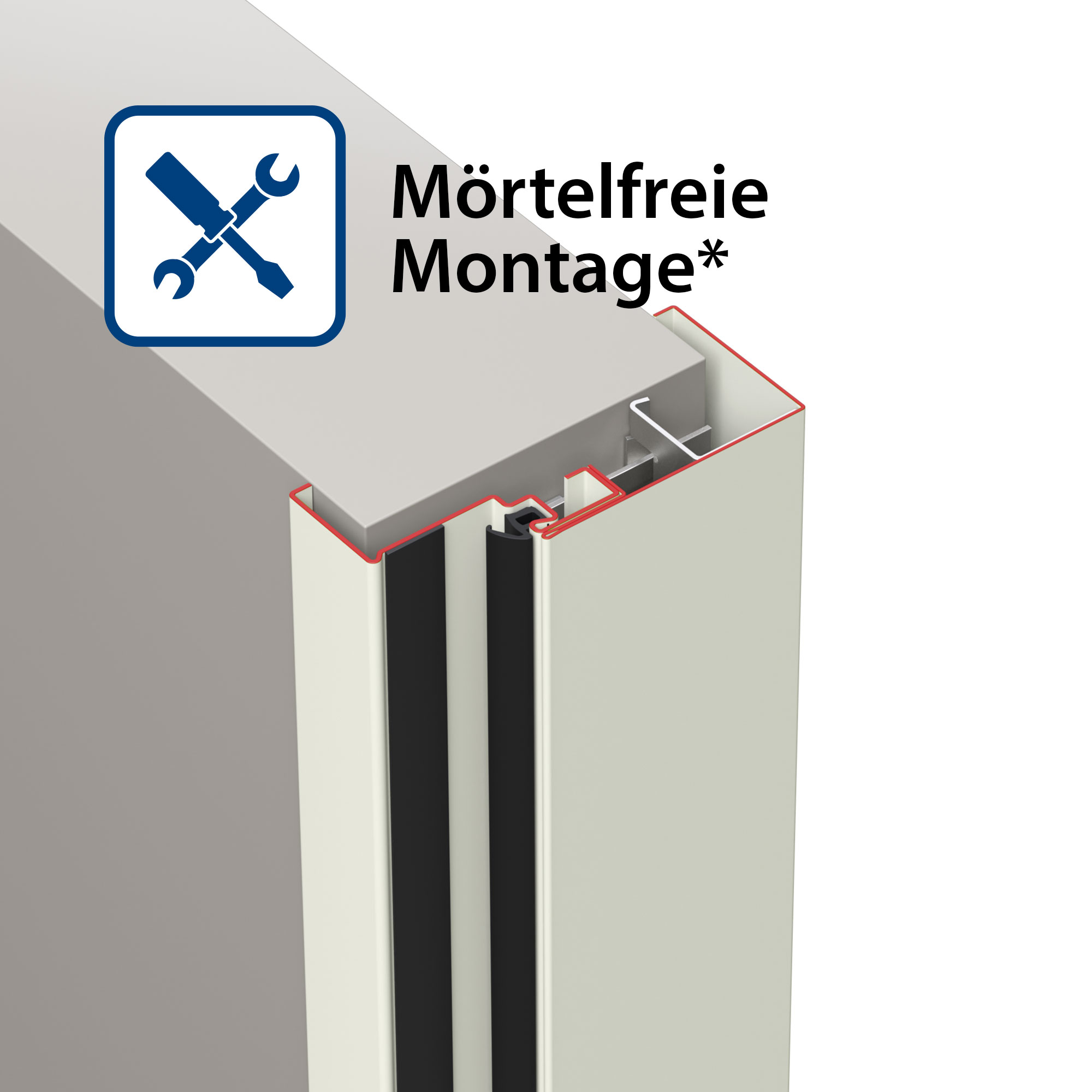

D Typ 3
verdeckte Montage

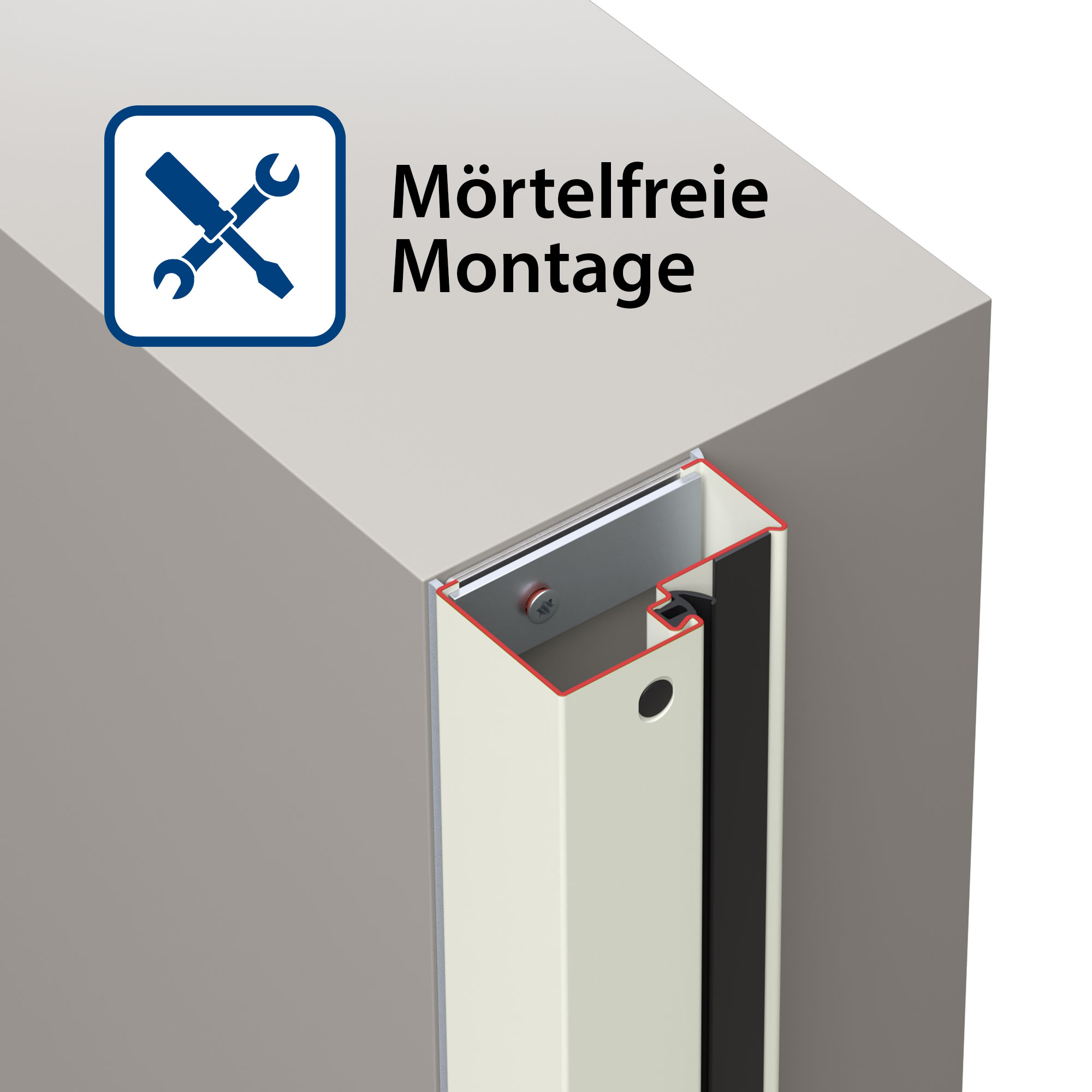

E Typ 1
Dübelmontage durch die Zargenlaibung

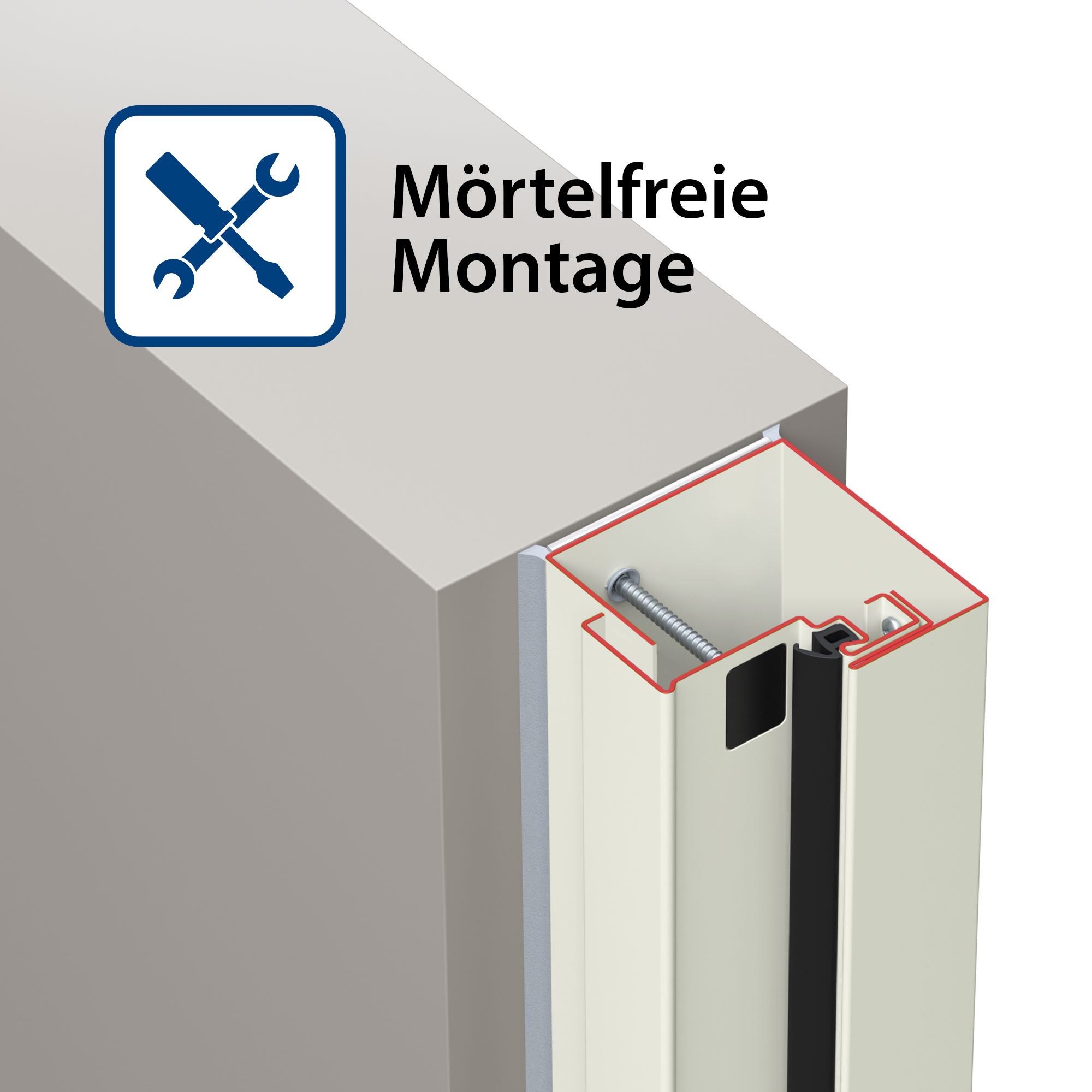

E Typ 2
Dübelmontage durch die Zargenlaibung
* nur T30 / EI230
Zargenausführungen Maßgeschneidert für Ihre Anforderungen

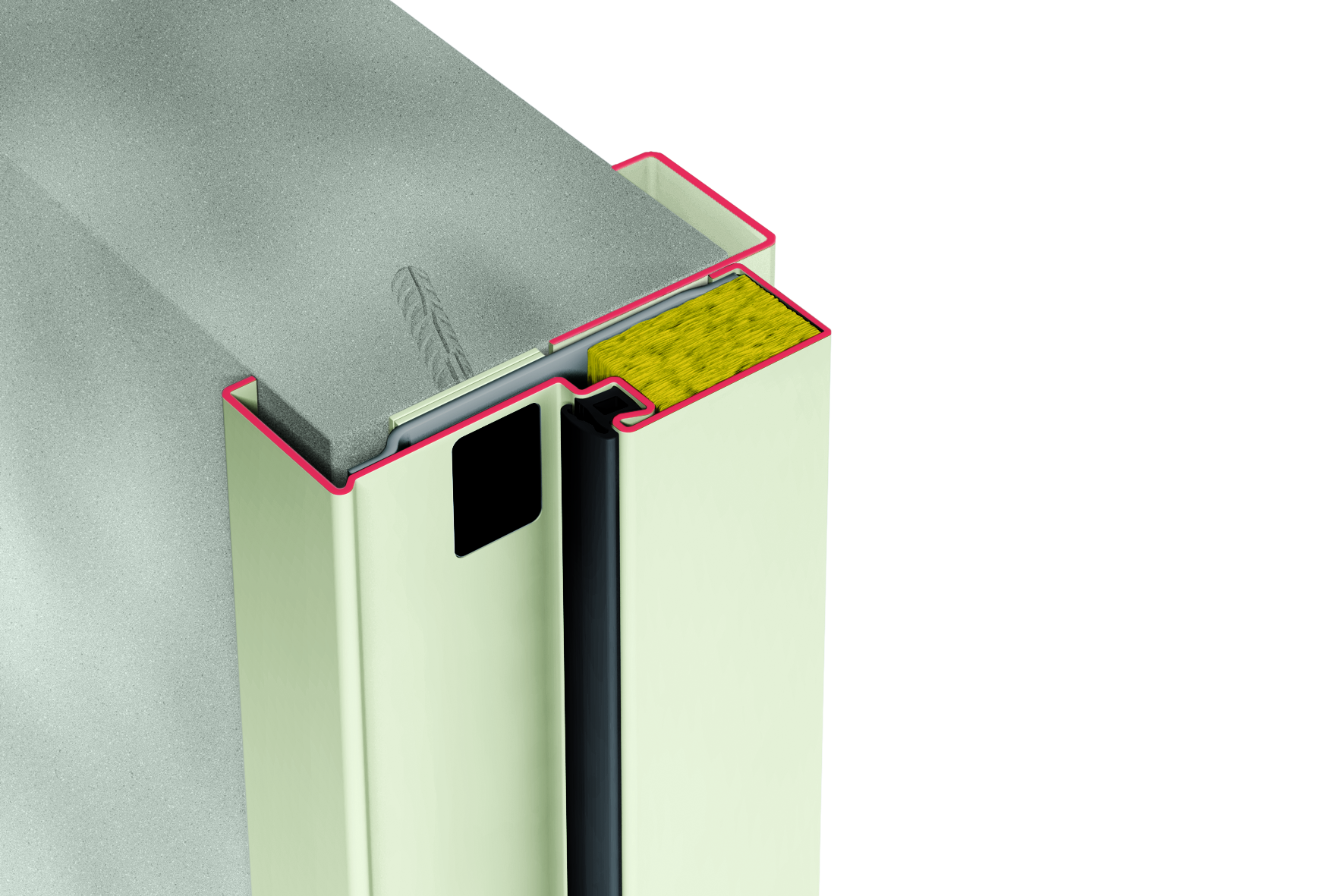

Das Zargensystem garantiert einen stabilen Wandabschluss für eine optimale und dauerhafte Türfunktion und bietet dem Türblatt die idealen Rahmenbedingungen: dauerhafte Qualität, verlässliche Stabilität und beständige Belastbarkeit. Auch für Ihre Wandbauart erhalten Sie individuelle Zargenlösungen in original Hörmann Qualität.
Vorteile:
- Blechstärke 2 mm
- Profilierte Dichtungsnut
- Serienmäßig verzinkt mit hochwertiger Pulverbeschichtung in Grauweiß (ähnlich RAL 9002)
- Optional in RAL nach Wahl

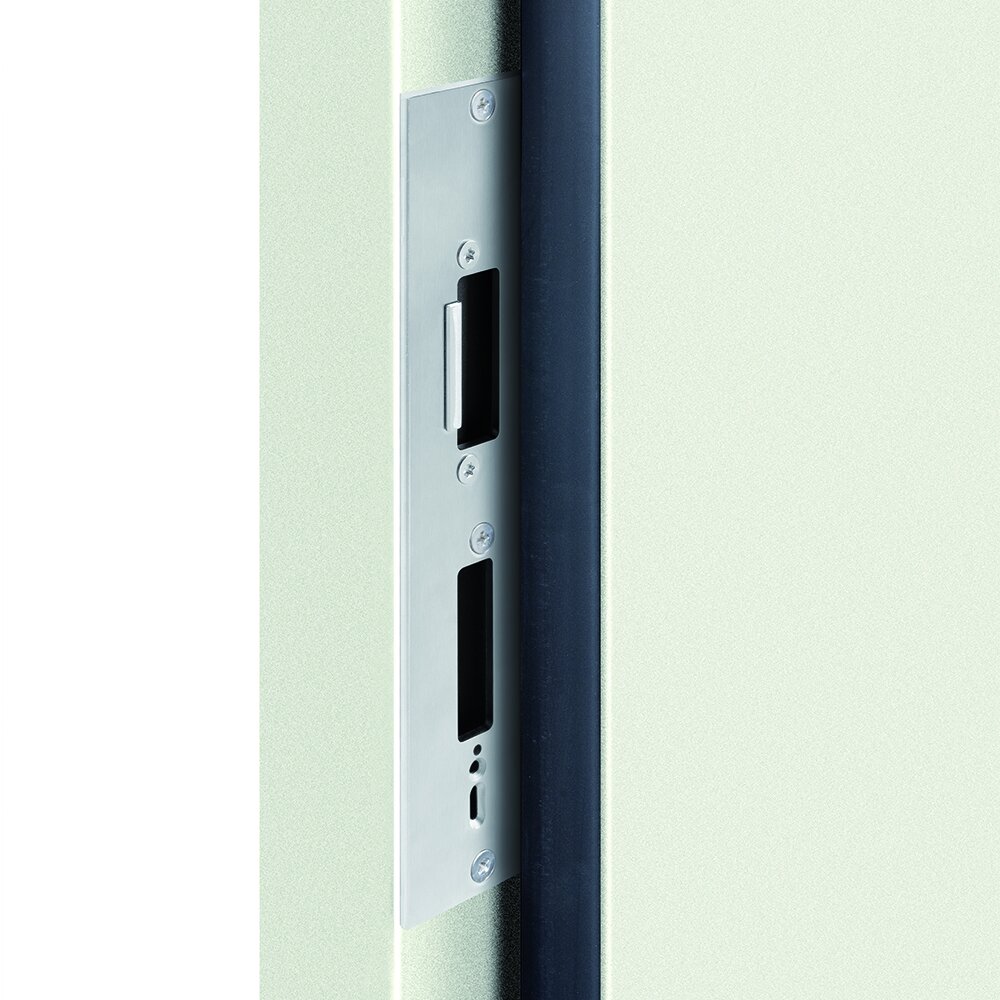

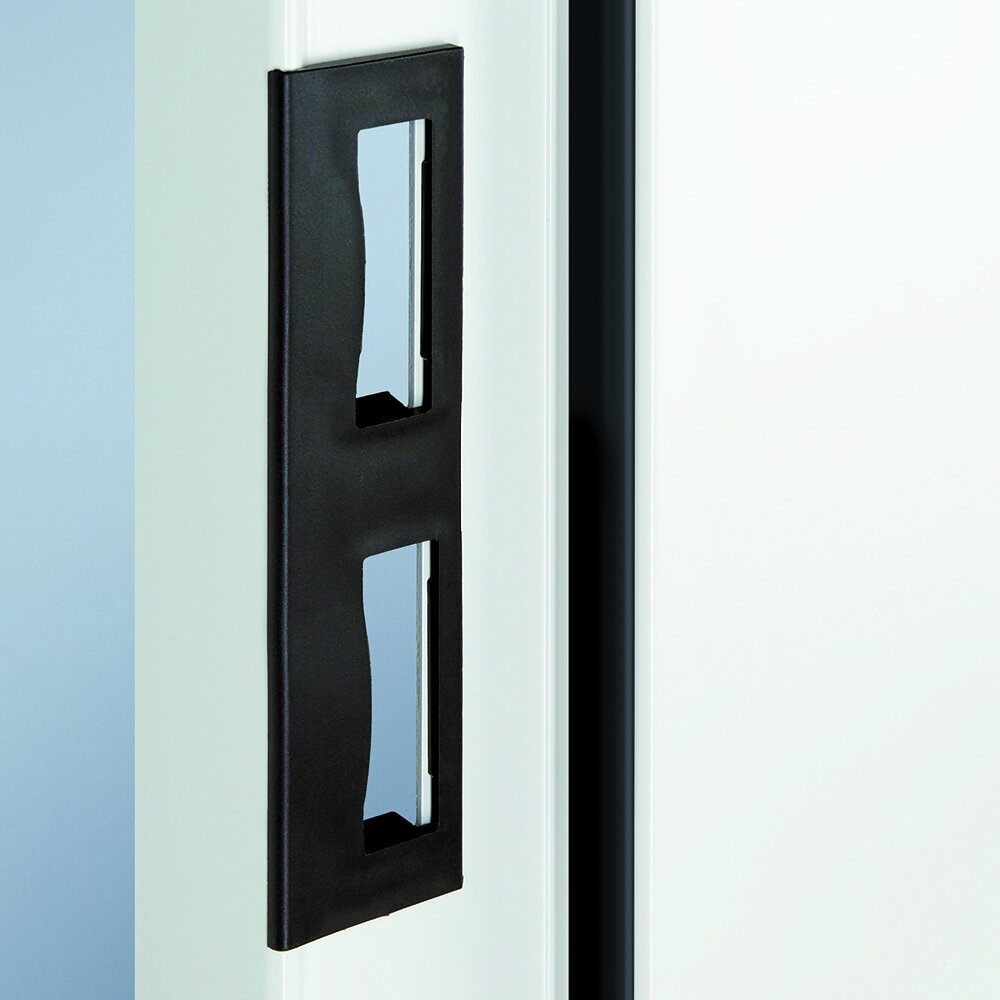

Edelstahl-Schließblech mit Fallenjustierung
Durch die optionale Fallenjustierung kann die Schlossfalle optimal eingestellt werden. Der zugehörige Kantenschutz schützt die Grundbeschichtung oder die hochwertige Pulverbeschichtung wirkungsvoll. Darüber hinaus erhalten Sie weitere Ausführungen für unterschiedliche Anforderungen, z. B. zur späteren Verwendung von E-Öffnern und Riegelkontakten.

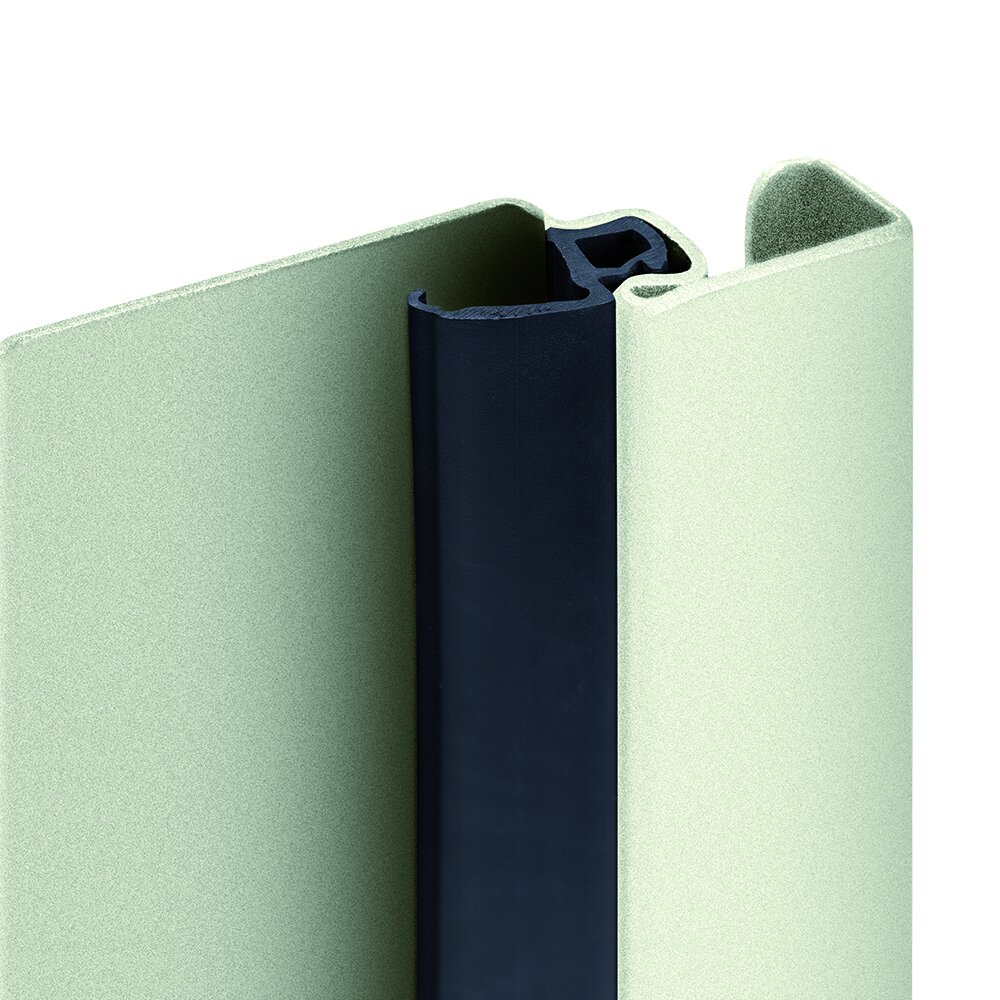

Kantenschutz
Alle Türen ohne werkseitige Schließbleche sind serienmäßig mit einem Kantenschutz aus hochwertigem Kunststoff ausgestattet. Dieser schützt die Grundbeschichtung oder bauseitige Lackierung wirkungsvoll. Zusätzlich schließt die Tür leiser.
Dichtungsnut

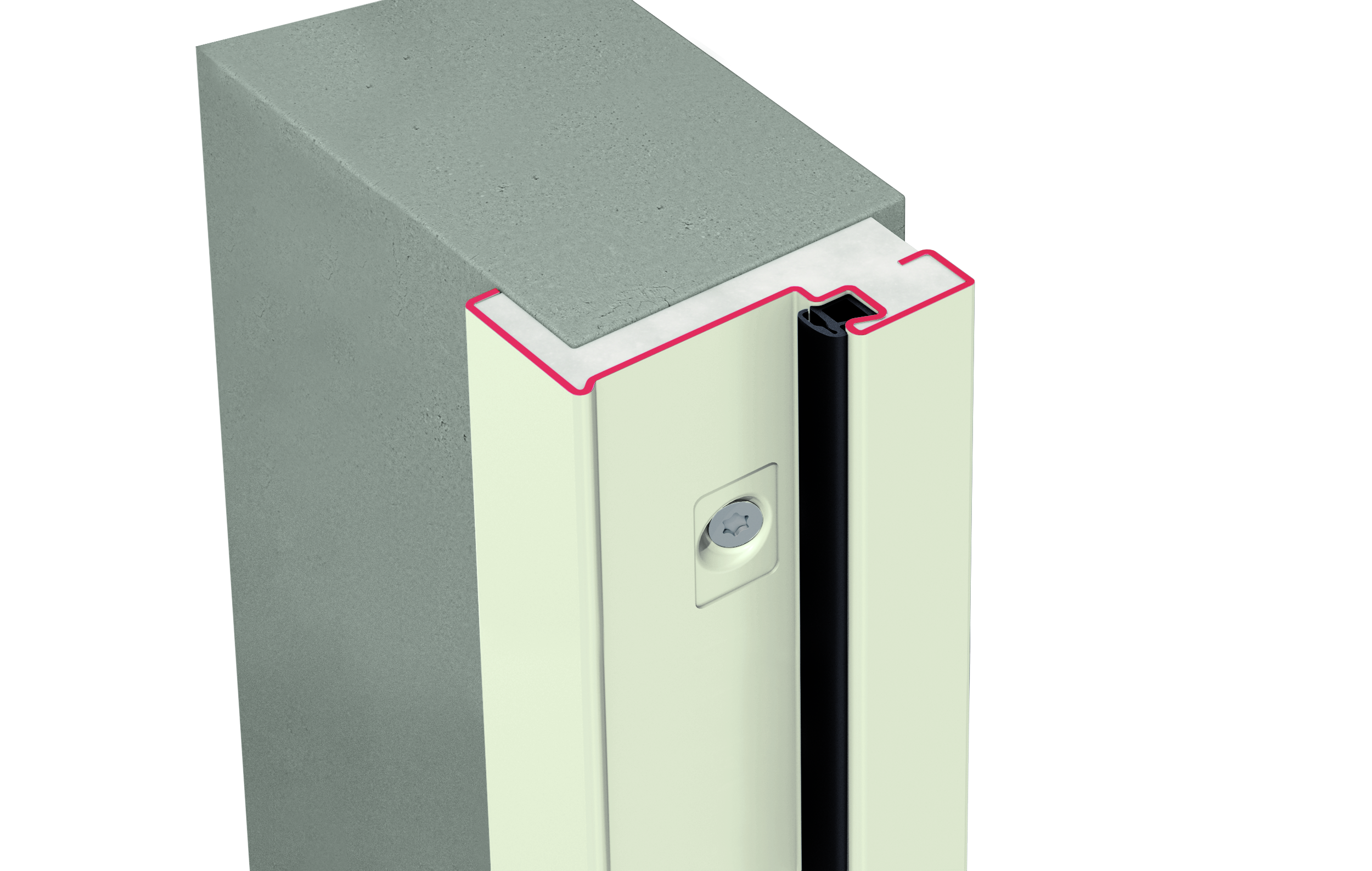

Die Stahlzargen für Objekttüren sind serienmäßig mit einer speziellen Dichtungsnut ausgestattet. Dadurch ist kein Verkleben der Dichtungen notwendig.

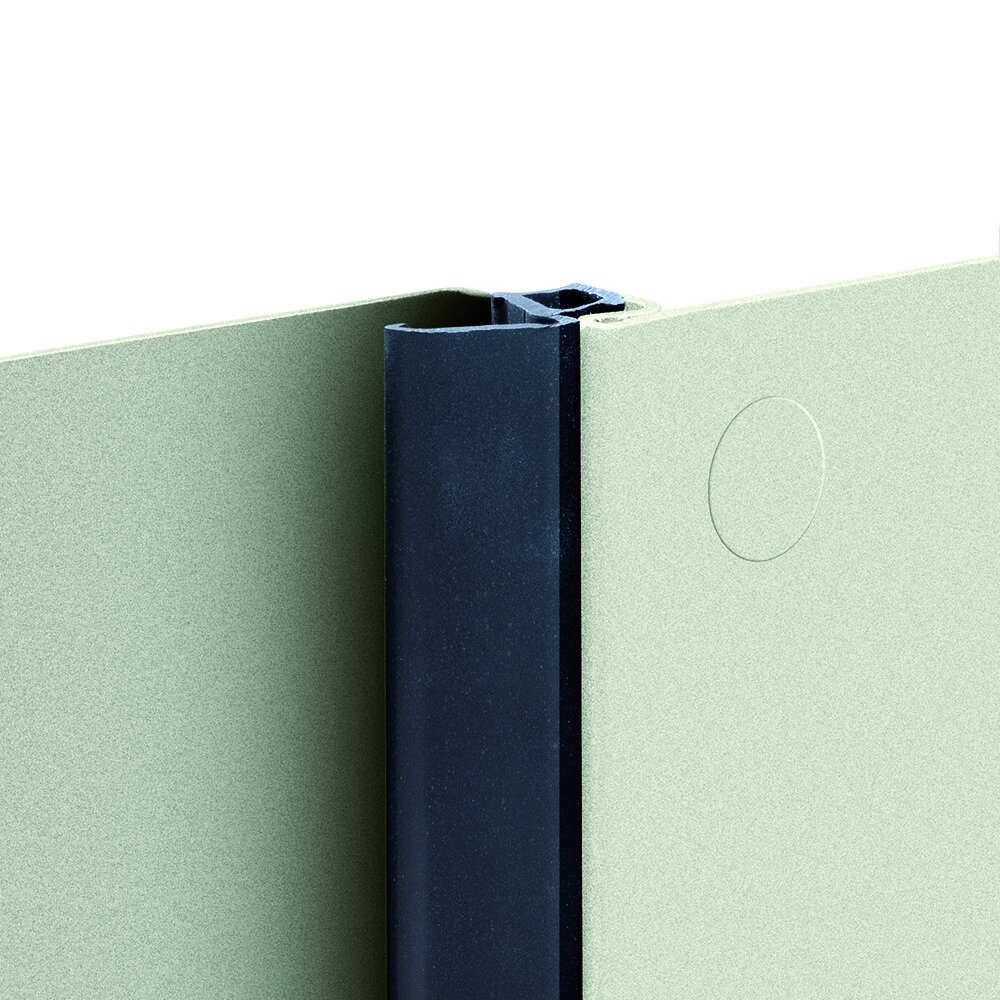

Flächenbündige Abdeckkappen
Bei Zargen mit Laibungsbefestigung sorgen flächenbündige Abdeckkappen für eine schöne Zargen ansicht. Sie sind überlackierbar und können so komplett kaschiert werden. Die Abdeckkappen erhalten Sie passend zur Zargenfarbe in RAL 9002 sowie in 8 Vorzugsfarben.

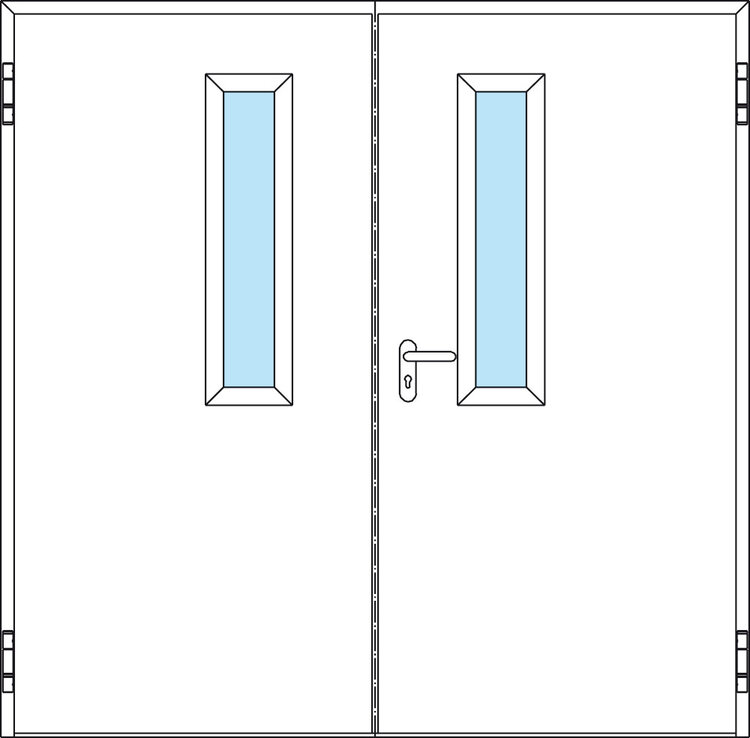

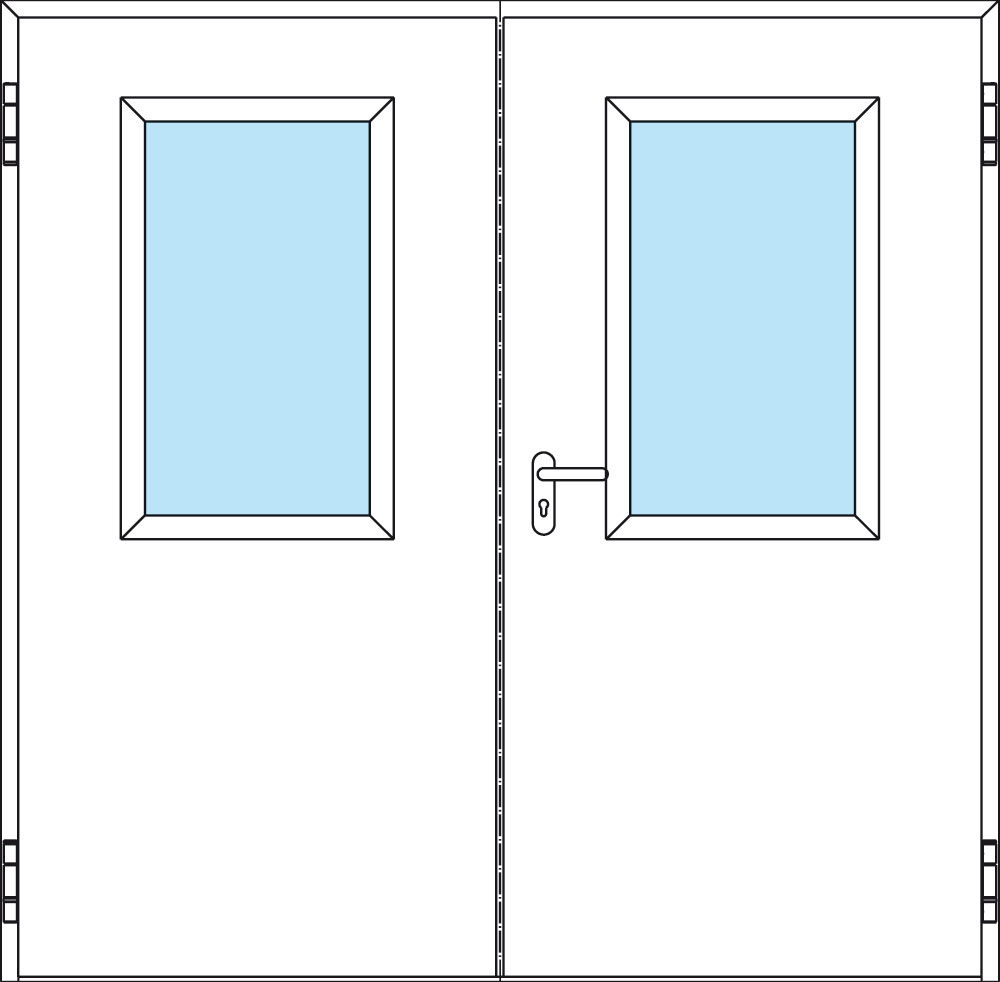

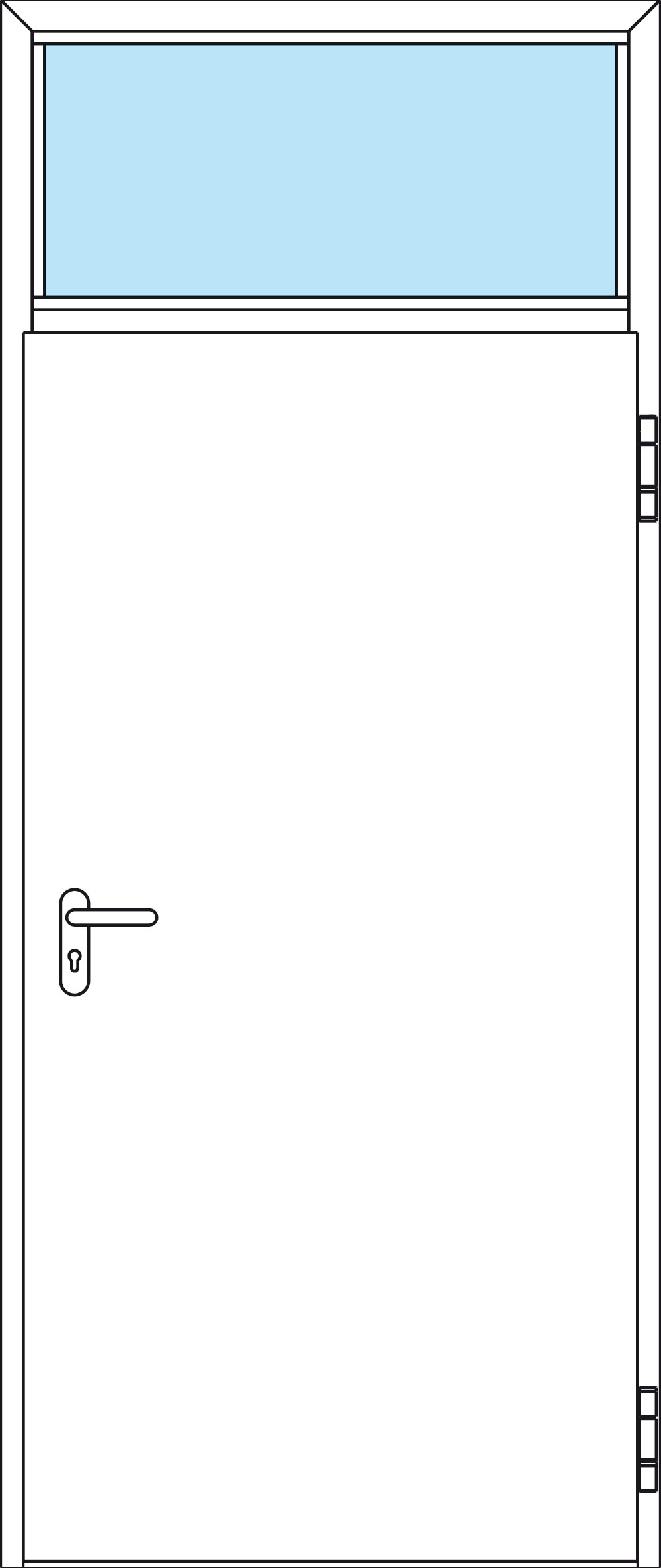

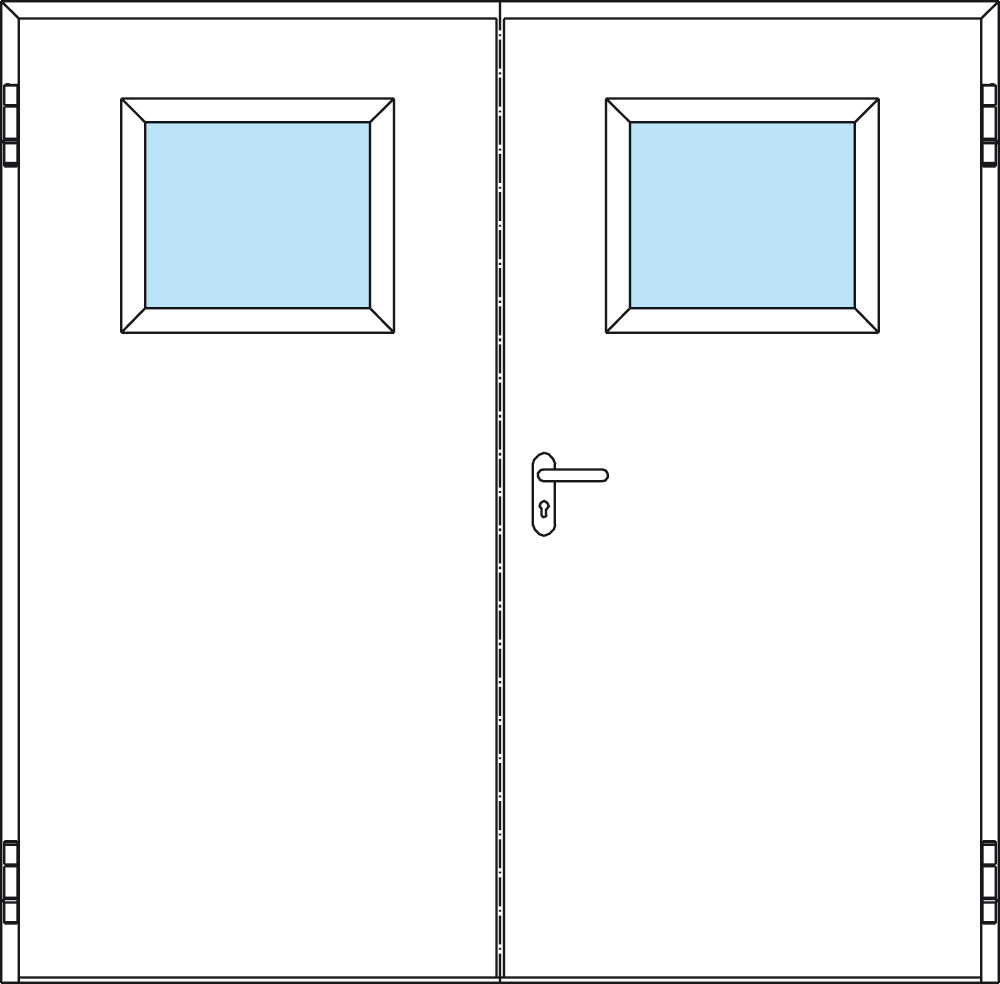

Verglasungen
Für mehr Licht und Belüftung

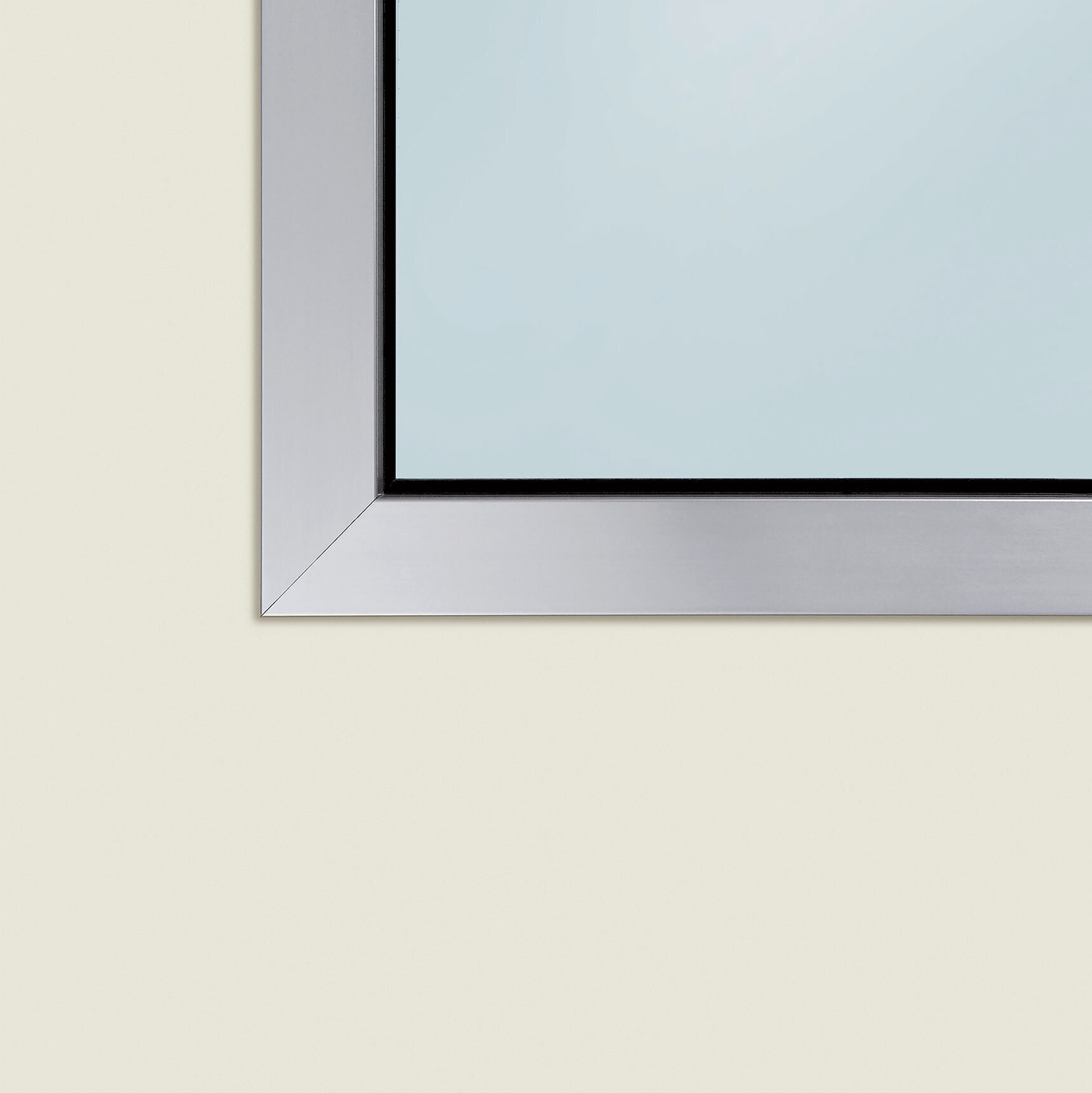

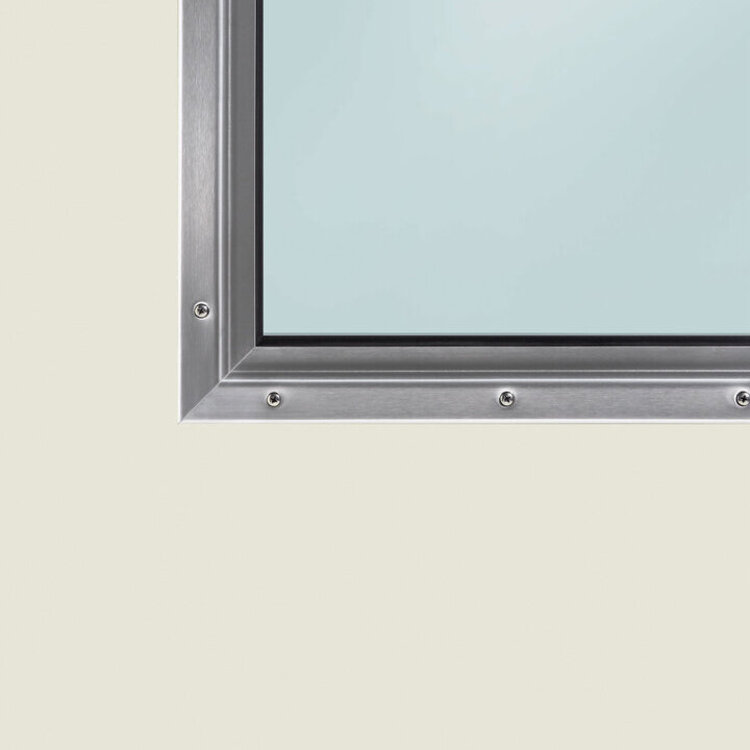

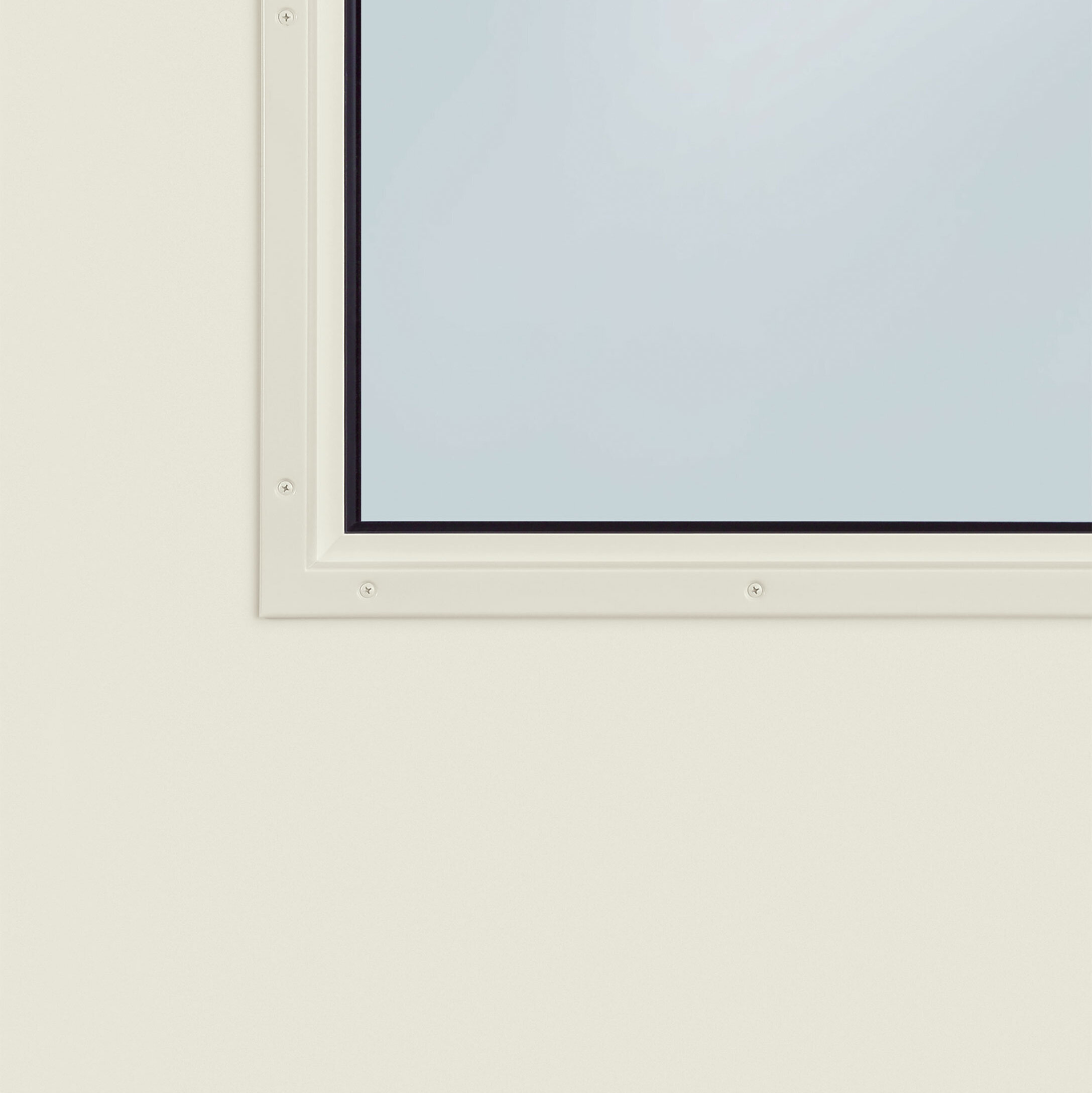

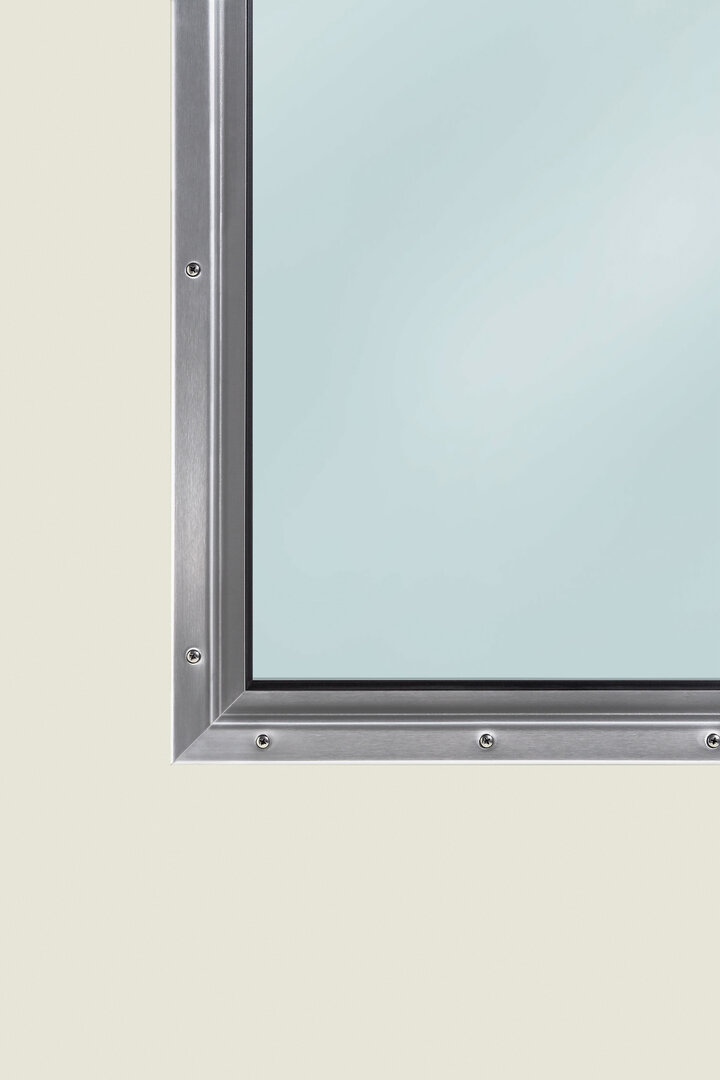

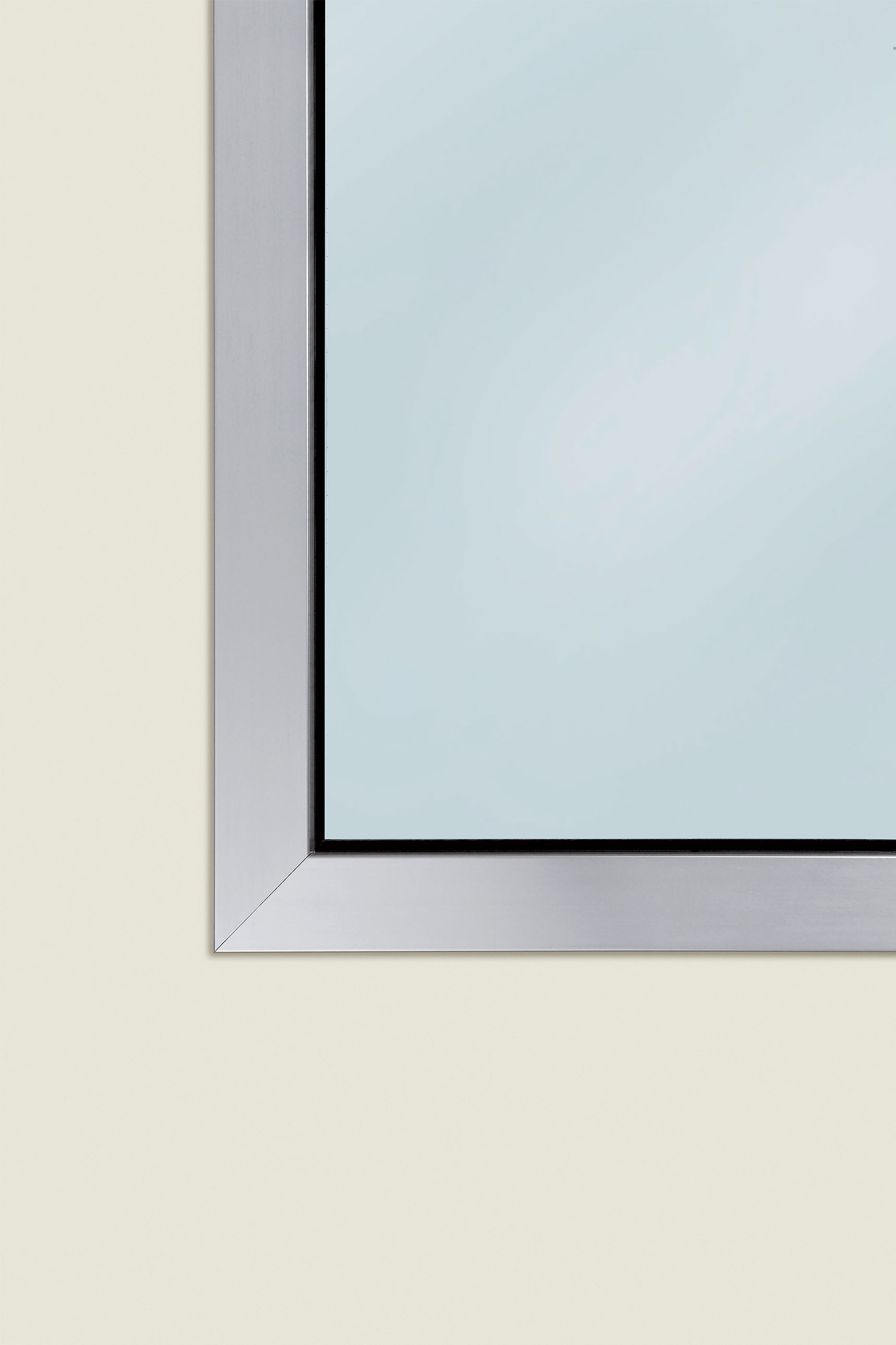

Verglasungsrahmen aus Stahl oder Aluminium

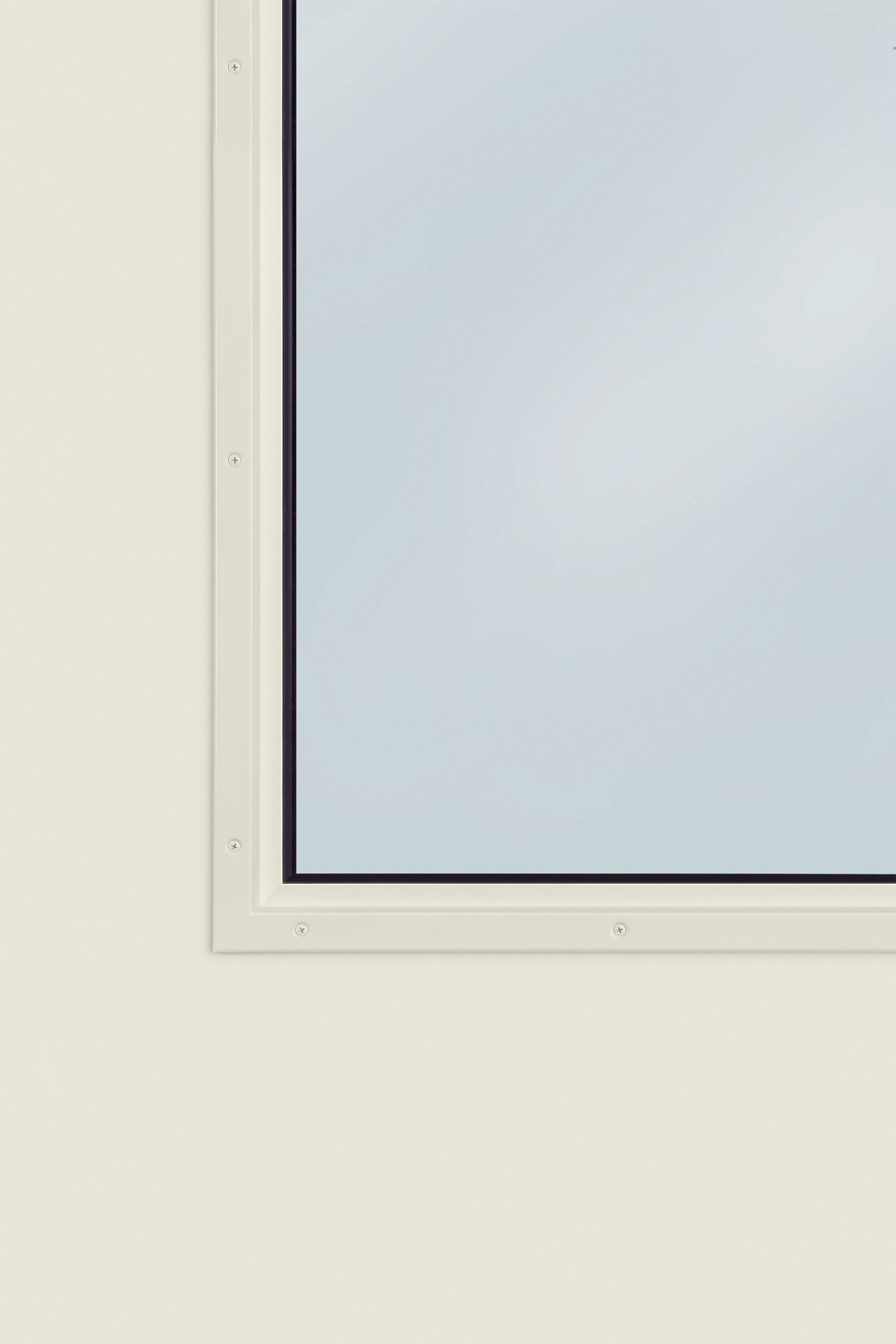

Die Verglasungsprofile werden standardmäßig aus verzinktem Stahl mit hochwertiger Pulverbeschichtung in Grauweiß RAL 9002 geliefert. Auf Wunsch erhalten Sie die Profile auch in Edelstahl gebürstet und Rechteckverglasungen mit Aluminium- Abdeck profilen, eloxiert im Naturton (F1).

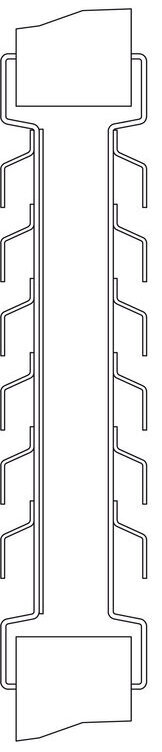

Maximalverglasung
Sonderverglasung auf Anfrage
Neben den links gezeigten Verglasungen liefern wir auf Wunsch Ein- oder Mehrscheiben- Sonderverglasungen in verschiedenen Formen und Anordnungen innerhalb von zugelassenen Randbreiten, Sockelhöhen und Verglasungsgrößen.
A = Randbreite 268 mm
B = Sockelhöhe 1400 mm von OFF
C = Sockelhöhe 965 mm von OFF
D = Sockelhöhe 500 mm von OFF
E = Achsmaß von OFF angeben!
F = Achsmaß 1550 mm von OFF
abhängig von Verglasungsgröße und Türvariante, bei Abweichungen vom
Standard-Achsmaß von OFF angeben!
Vergleichstabellen
| Innentüren | H3 OD | H3 VM | H3 G | H6 OD | H16 OD | H16 G | H120 OD | HS75 | H3 S | H16 S | D65 OD | D65 | D65 VM | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

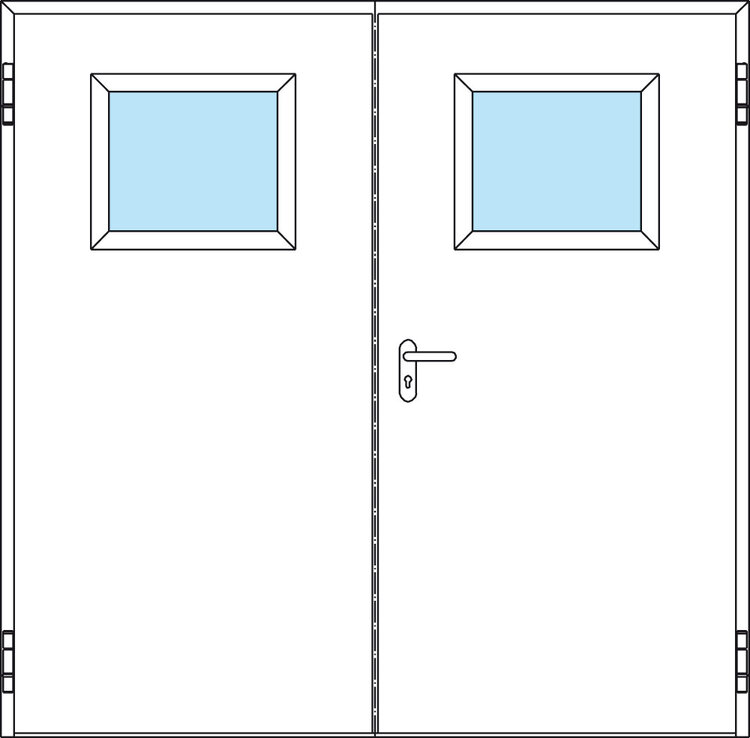

| Bild 0 | ○ | ○ | ○ | ○ | - | ○ | - | - | - | - | ● | ● | - | ||

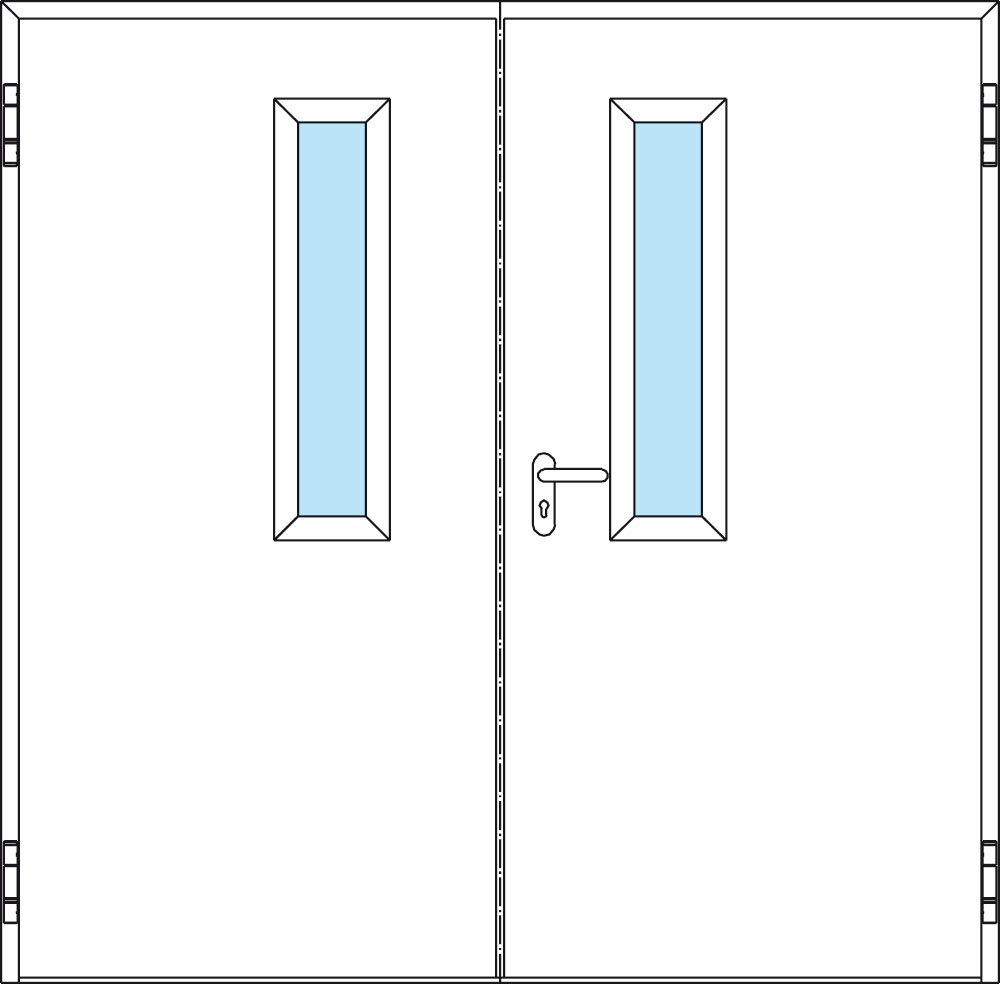

| Bild 1 | ● | ● | ● | ● | ● | ● | - | - | - | - | ● | ● | - | ||

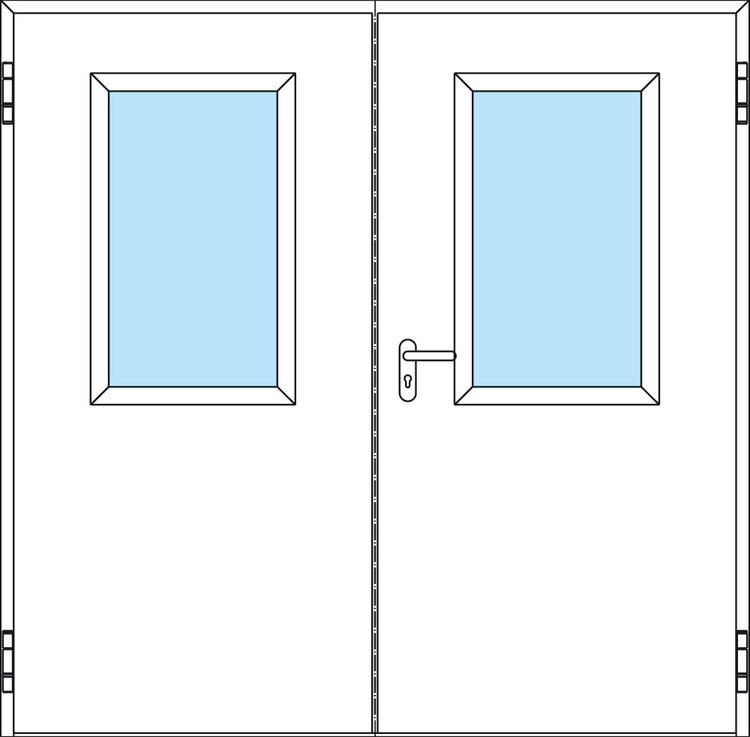

| Bild 2 | ● | ● | ● | ● | ● | ● | - | - | - | - | ● | ● | - | ||

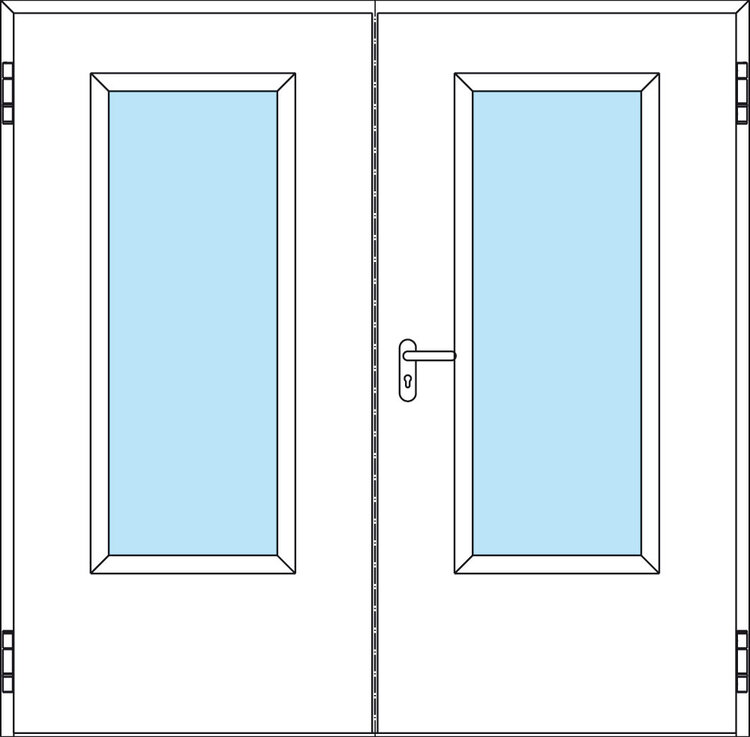

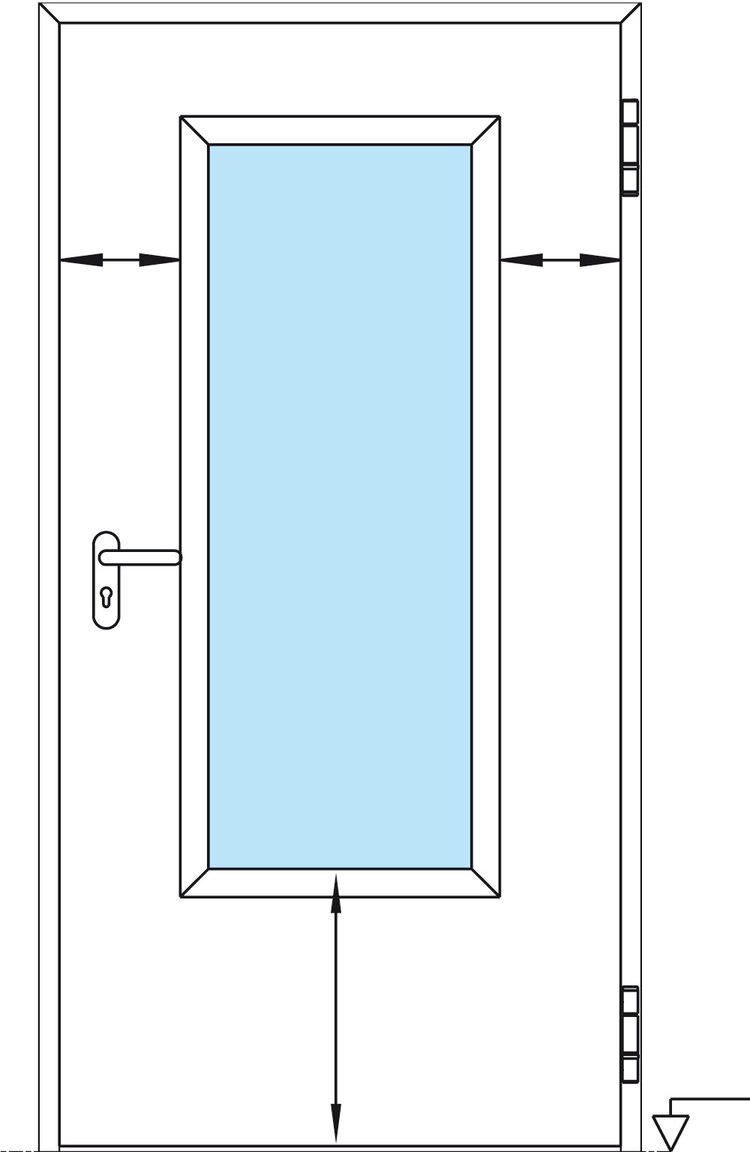

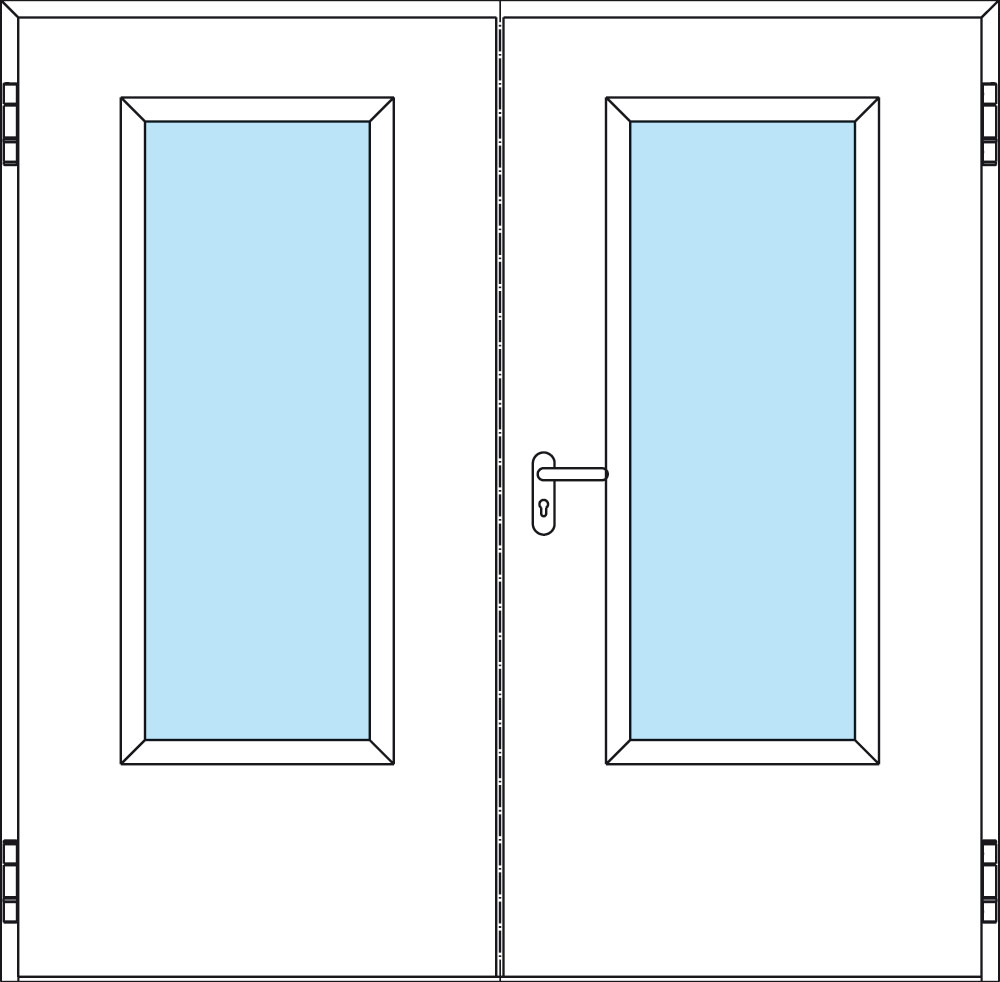

| Bild 3 | ● | ● | ● | ● | ● | ● | - | - | - | - | ● | ● | - | ||

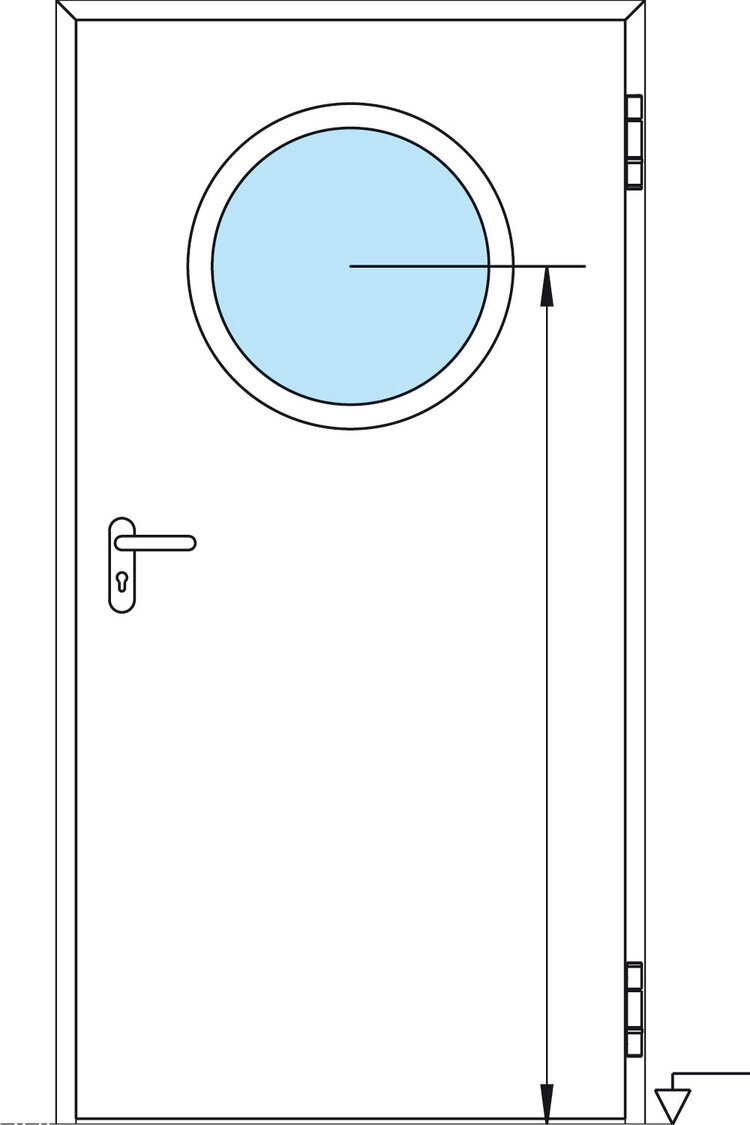

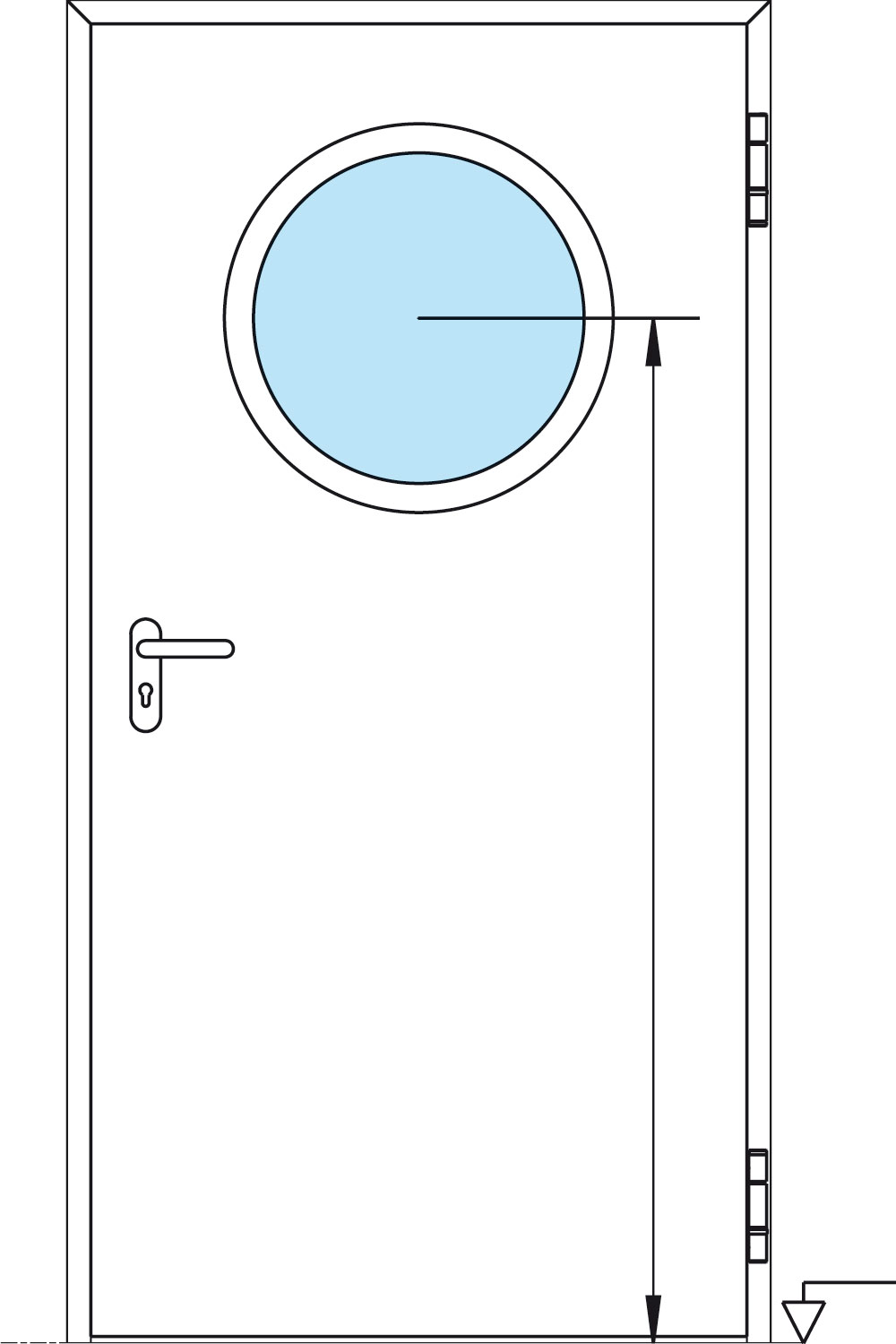

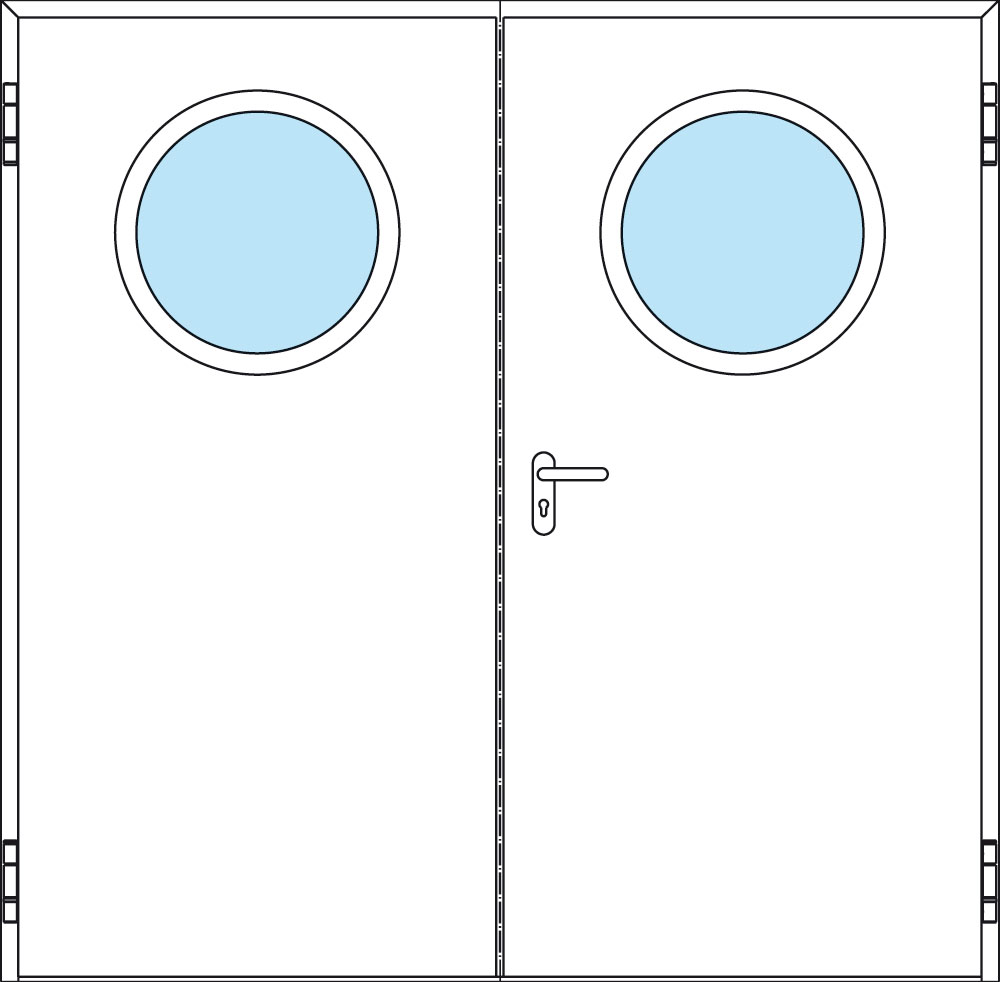

| Rundverglasung | ● | ● | ● | ● | ● | ● | - | - | - | - | ● | ● | - | ||

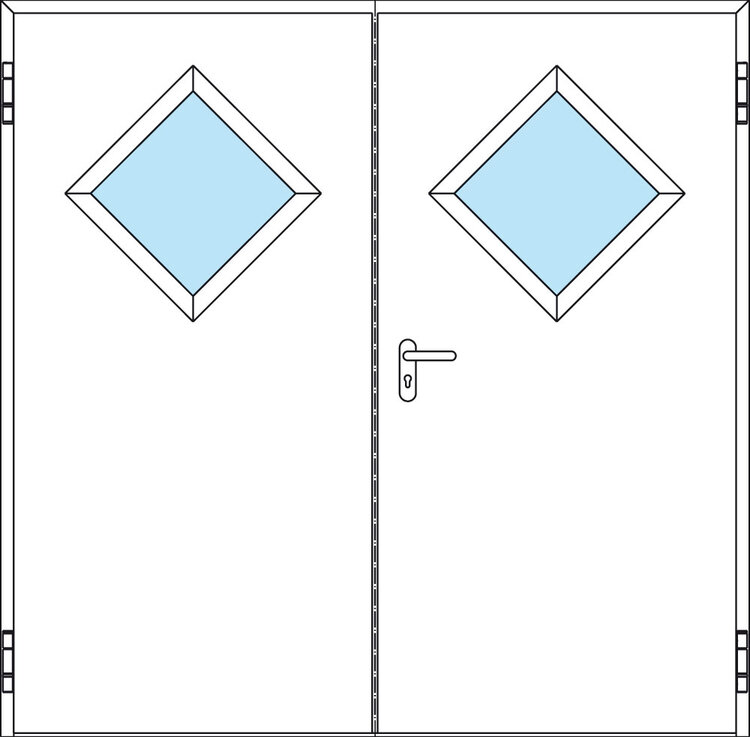

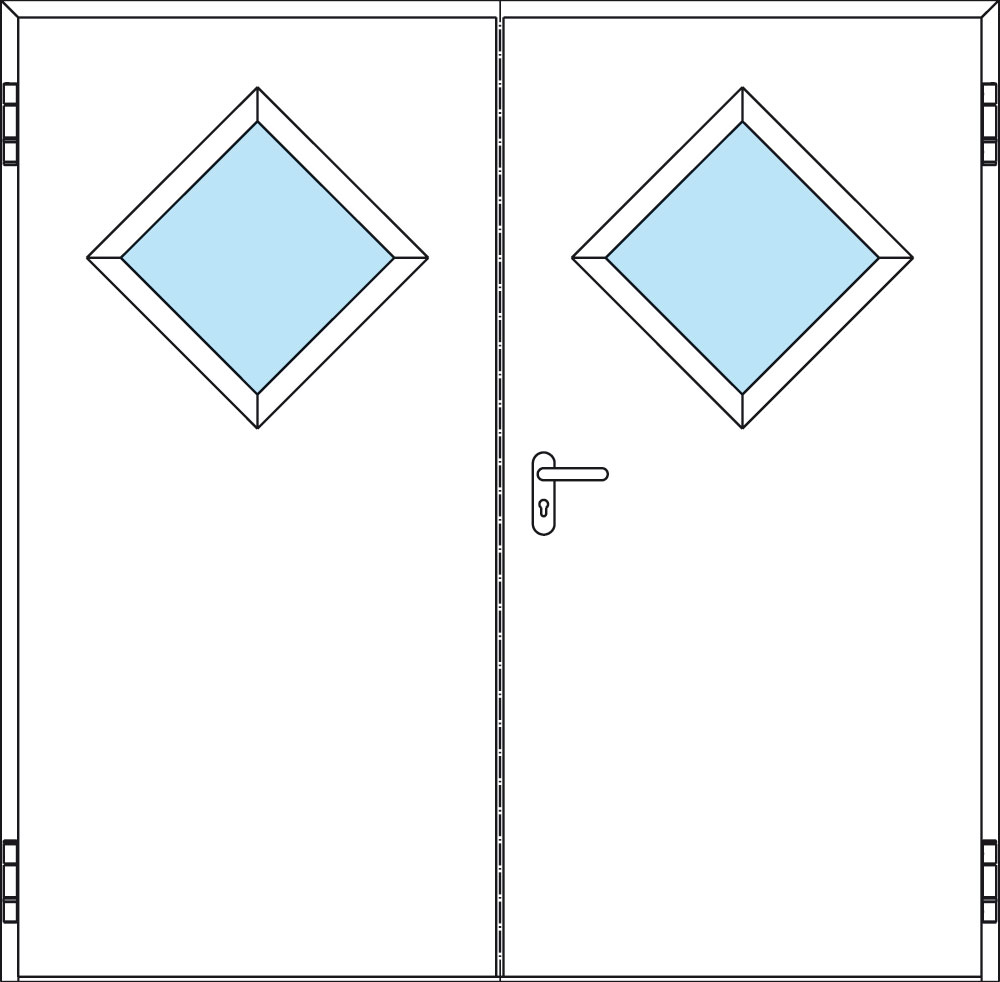

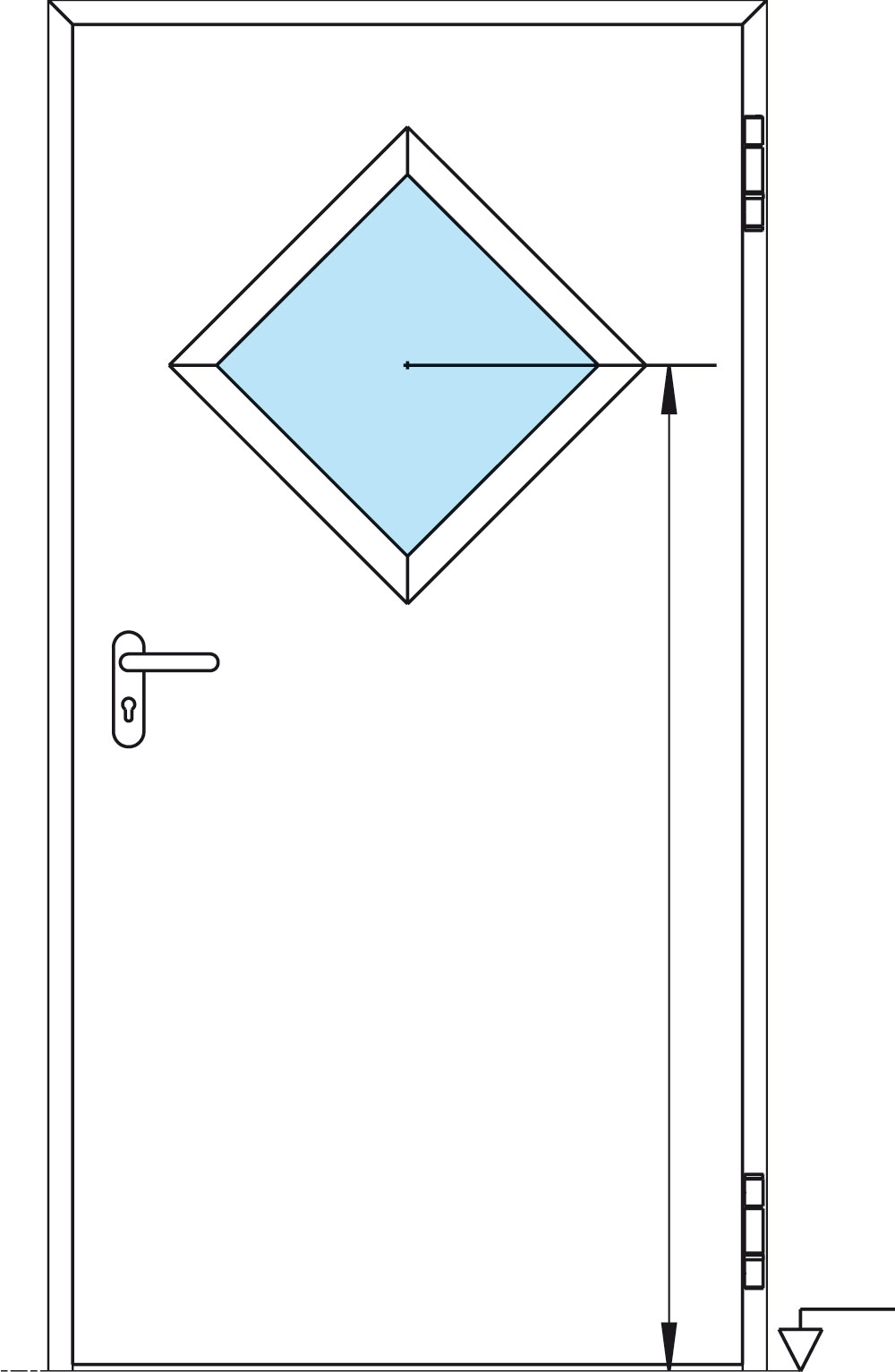

| Rautenverglasung | - | ○ | ○ | ○ | ● | - | - | - | - | - | ● | ● | - | ||
| Maximalverglasung / Sonderverglasung | ● | ● | ● | ● | - | ● | - | - | - | - | ● | ● | - |
● = Standard ○ = optional - = nicht lieferbar

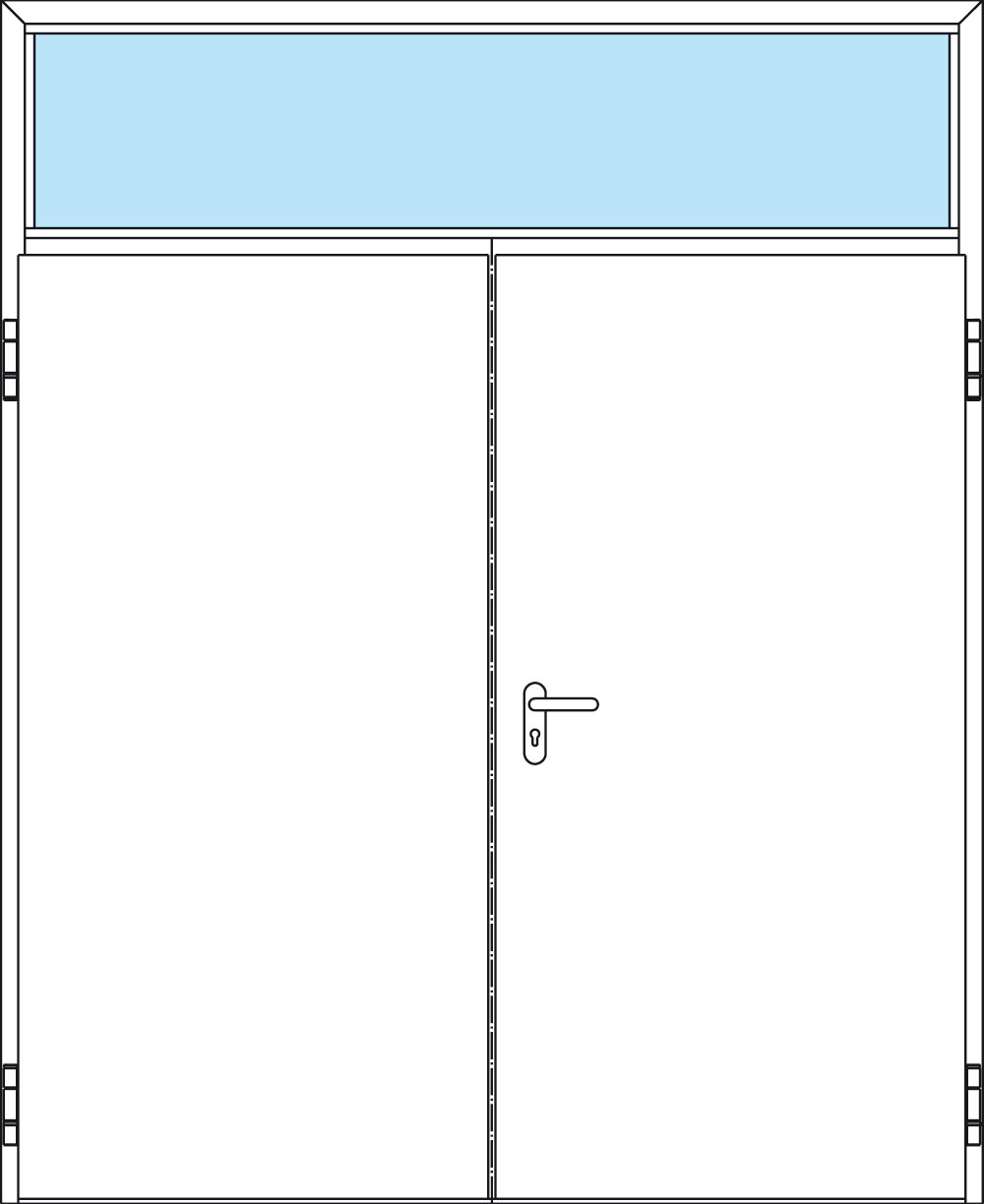

- mit Verglasung, Lieferung als H6 klassisch
- in RC-Ausstattung, Verglasung auf Anfrage
- nicht in RC-Ausstattung lieferbar
