Industrie-Sektionaltore

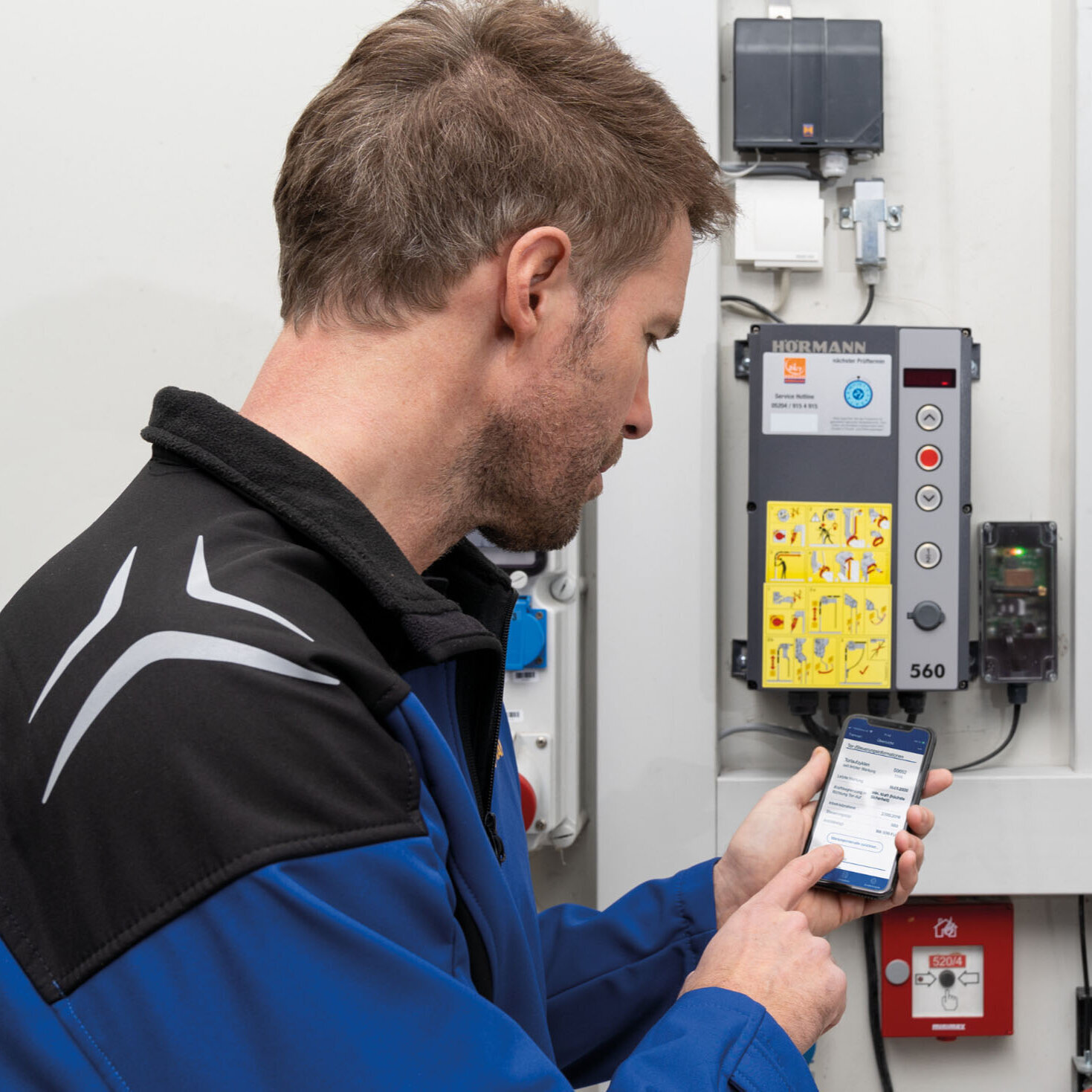

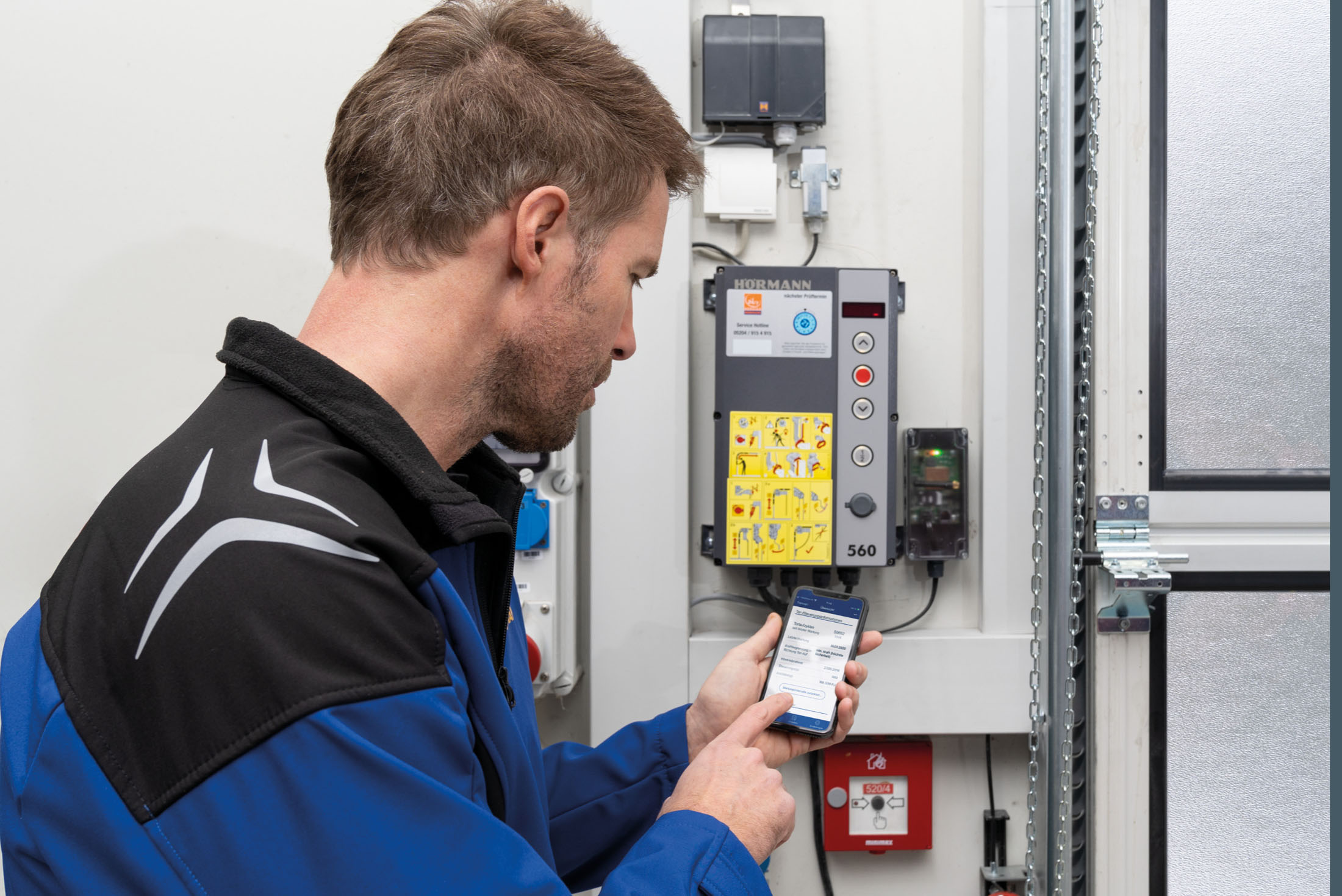

Mit der BlueControl App lassen sich Industrietore und Verladetechnik bequem via Bluetooth in Betrieb nehmen, warten und überwachen. Servicetechniker sehen alle Status- und Diagnosedaten in Echtzeit direkt auf dem mobilen Endgerät. Vorlagen für einzelne Anlagen beschleunigen zudem die Installation und Einrichtung.

Das NetControl Gateway vernetzt mehrere Steuerungen intelligent miteinander und bindet sie ins Netzwerk ein. Dadurch haben Sie digitalen Zugriff auf alle relevanten Daten wie Torstatus, Fehler, Zyklen oder Wartungshinweise. Das sorgt für vorausschauende Planung, weniger Ausfälle und optimierte Betriebsprozesse.

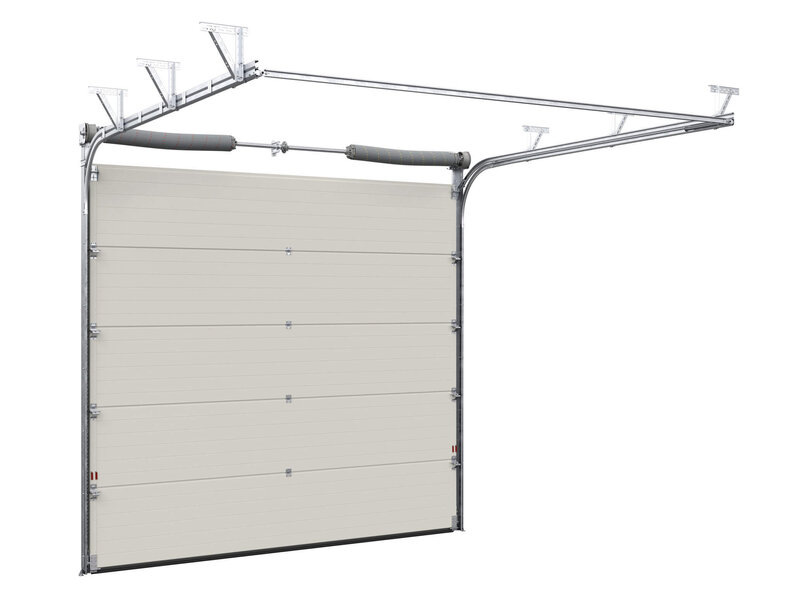

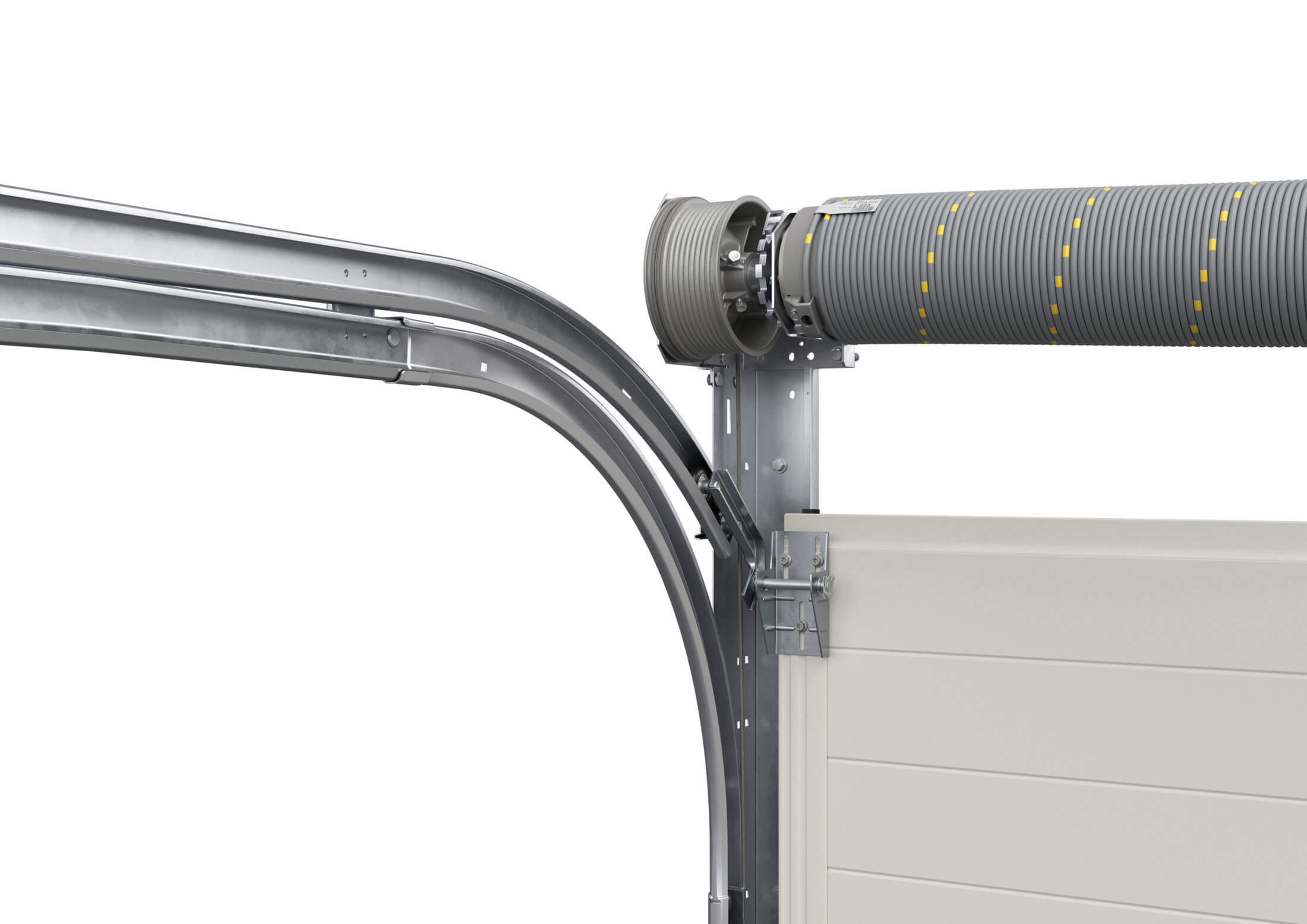

Die spezielle Zargenkonstruktion mit großem Laufschienenbogen und optimal angepassten Laufrollen sorgt für einen verschleißarmen Betrieb und schont die gesamte Tormechanik.

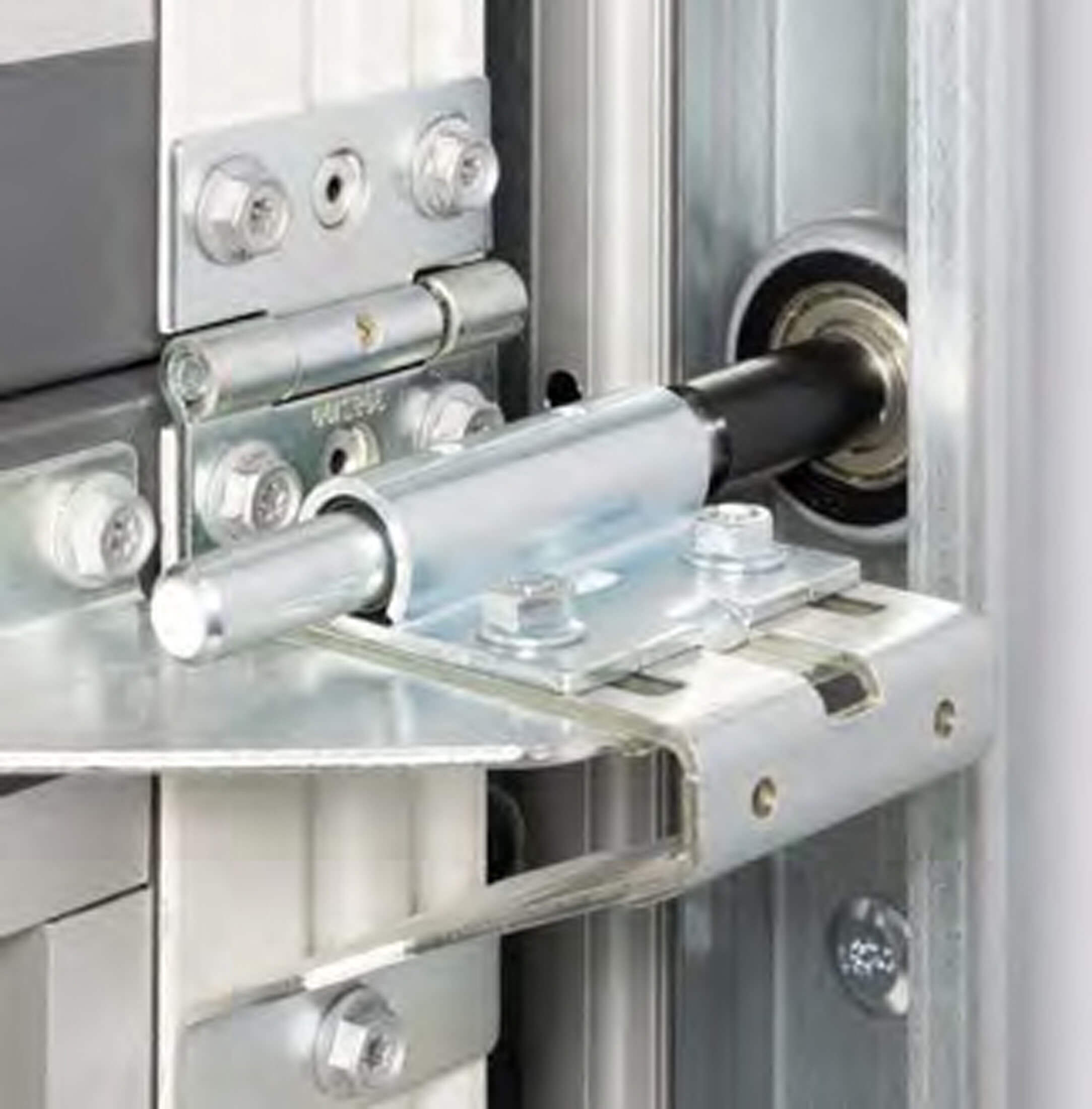

Serienmäßige Doppellaufrollen an der obersten Lamelle sorgen für ein geräuscharmes Öffnen und Schließen. Mit optionalen 2-Komponenten-Laufrollen lassen sich die Laufgeräusche zusätzlich um bis zu 5 dB(A) reduzieren – ein spürbarer Vorteil, nicht nur bei Toren in Wohngebäuden.

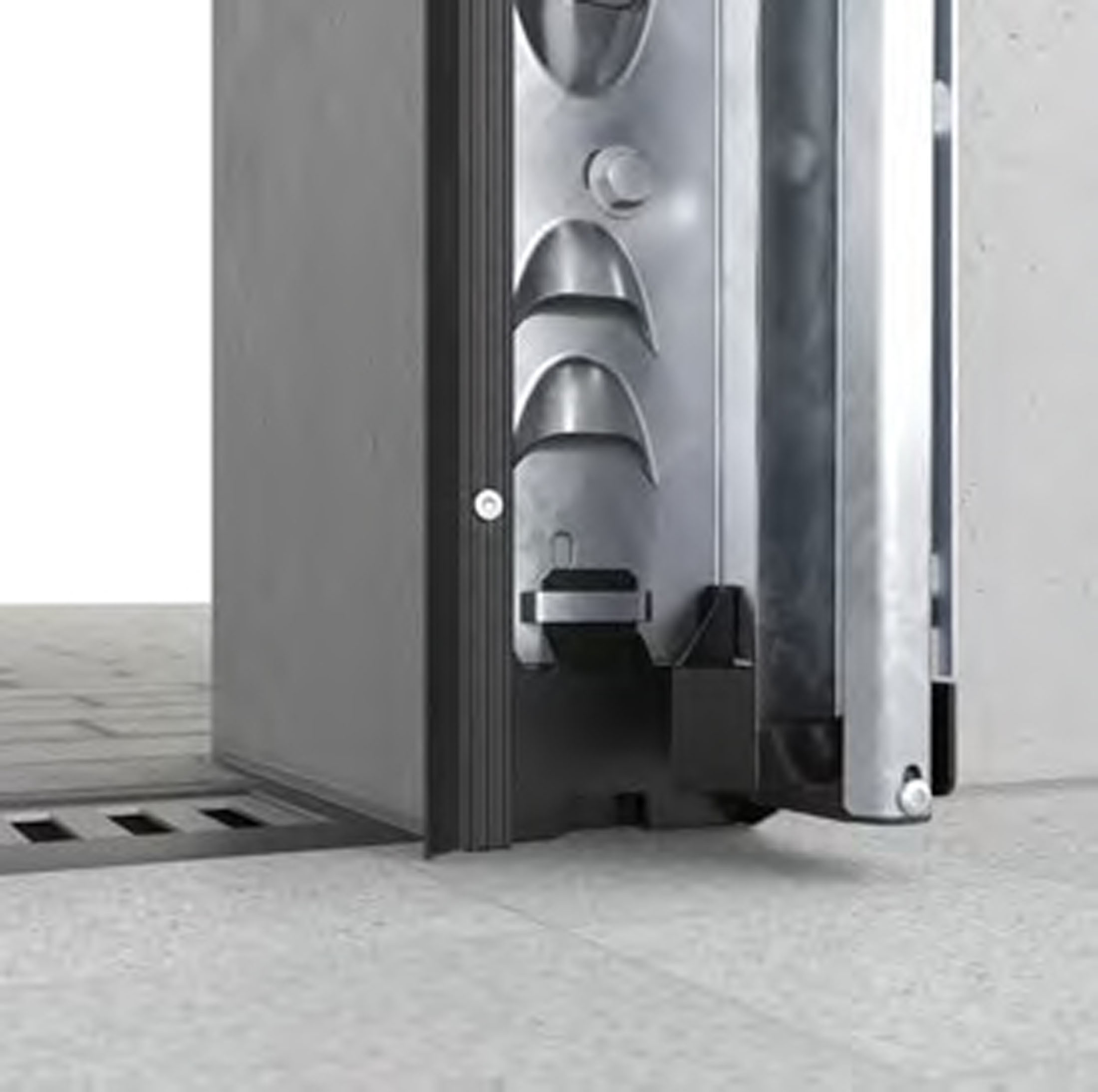

Der optionale, glasfaserverstärkte Kunststoff-Zargenfuß verhindert den direkten Kontakt mit Bodenfeuchtigkeit und schützt so dauerhaft vor Korrosion. In Kombination mit der Bodendichtung sorgt er zudem für einen sauberen und optisch ansprechenden Abschluss.

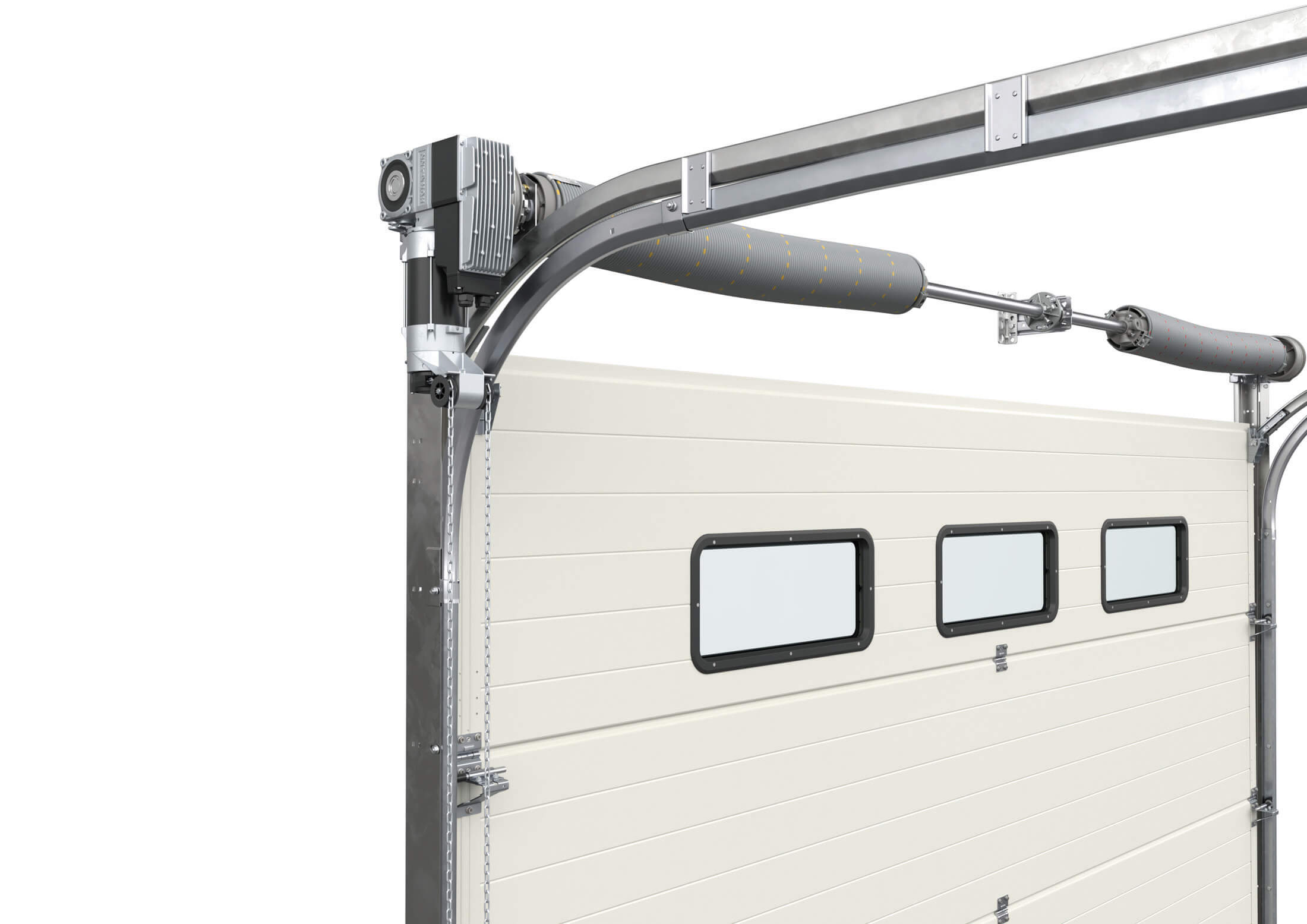

Der Wellenantrieb WA 500 FU ermöglicht eine Öffnungsgeschwindigkeit von bis zu 1 m/s – ideal, um Logistikprozesse zu beschleunigen und Energieverluste zu reduzieren. Dank Frequenzumrichter-Steuerung mit Soft-Start und Soft-Stopp wird die Tormechanik geschont und ein leiser Torlauf gewährleistet. Für Tiefgaragen sorgt der Antrieb ITO 500 FU mit bis zu 0,5 m/s für ebenso effiziente Torbewegungen.

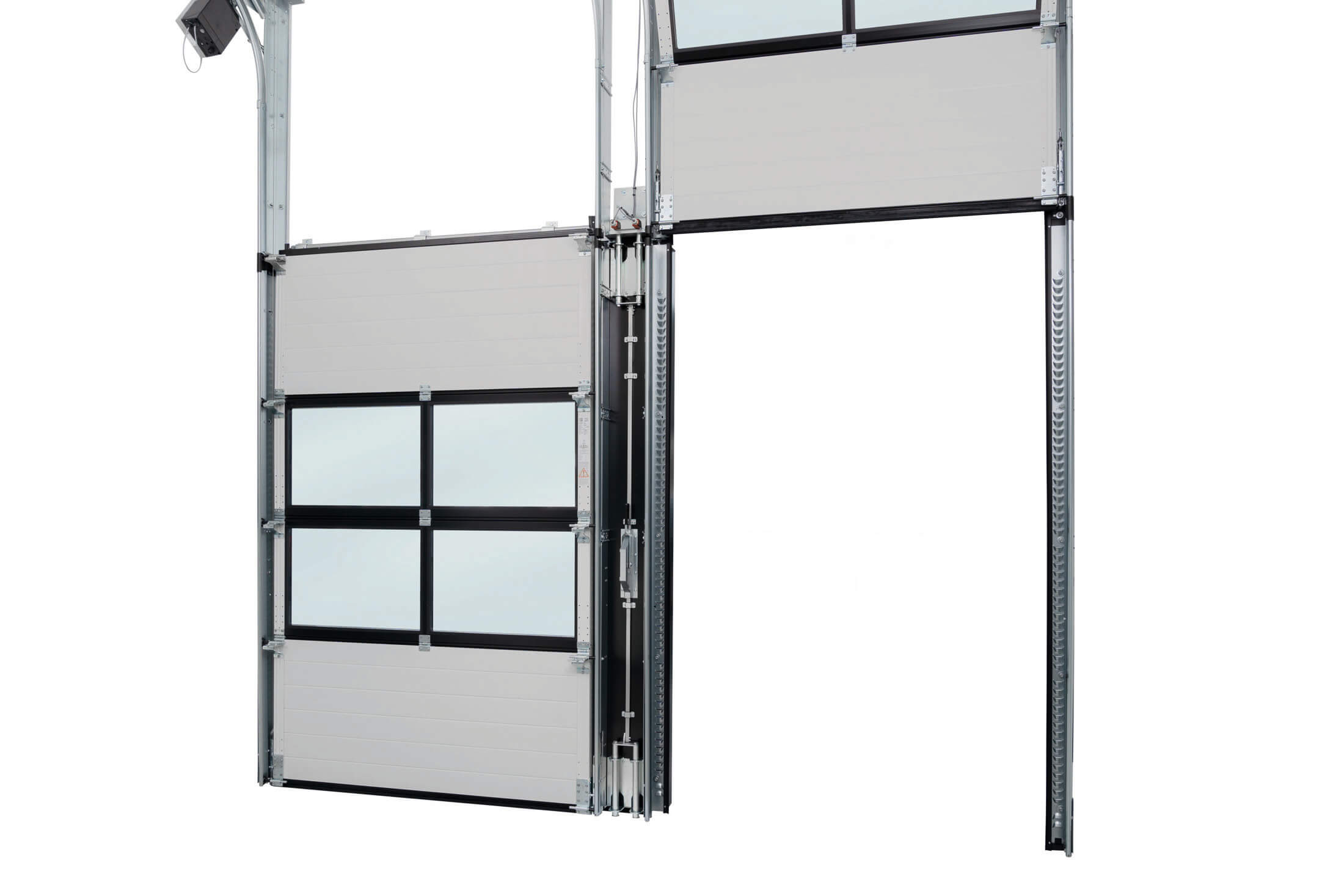

Mit der verfahrbaren Mittelstütze lassen sich bis zu drei Industrie-Sektionaltore miteinander kombinieren – für eine Gebäudeöffnung von bis zu 30 Metern Breite. Die Lösung ist besonders flexibel, da die Tore sowohl einzeln als auch gemeinsam energieeffizient betrieben werden können.

Bei Bedarf wird die Mittelstütze über eine Leichtlaufschiene schnell und mühelos hinter den Sturz geschoben, wodurch eine vergrößerte Öffnung entsteht. Die verfahrbare Mittelstütze ist für alle Industrie-Sektionaltore mit H-Beschlag erhältlich.

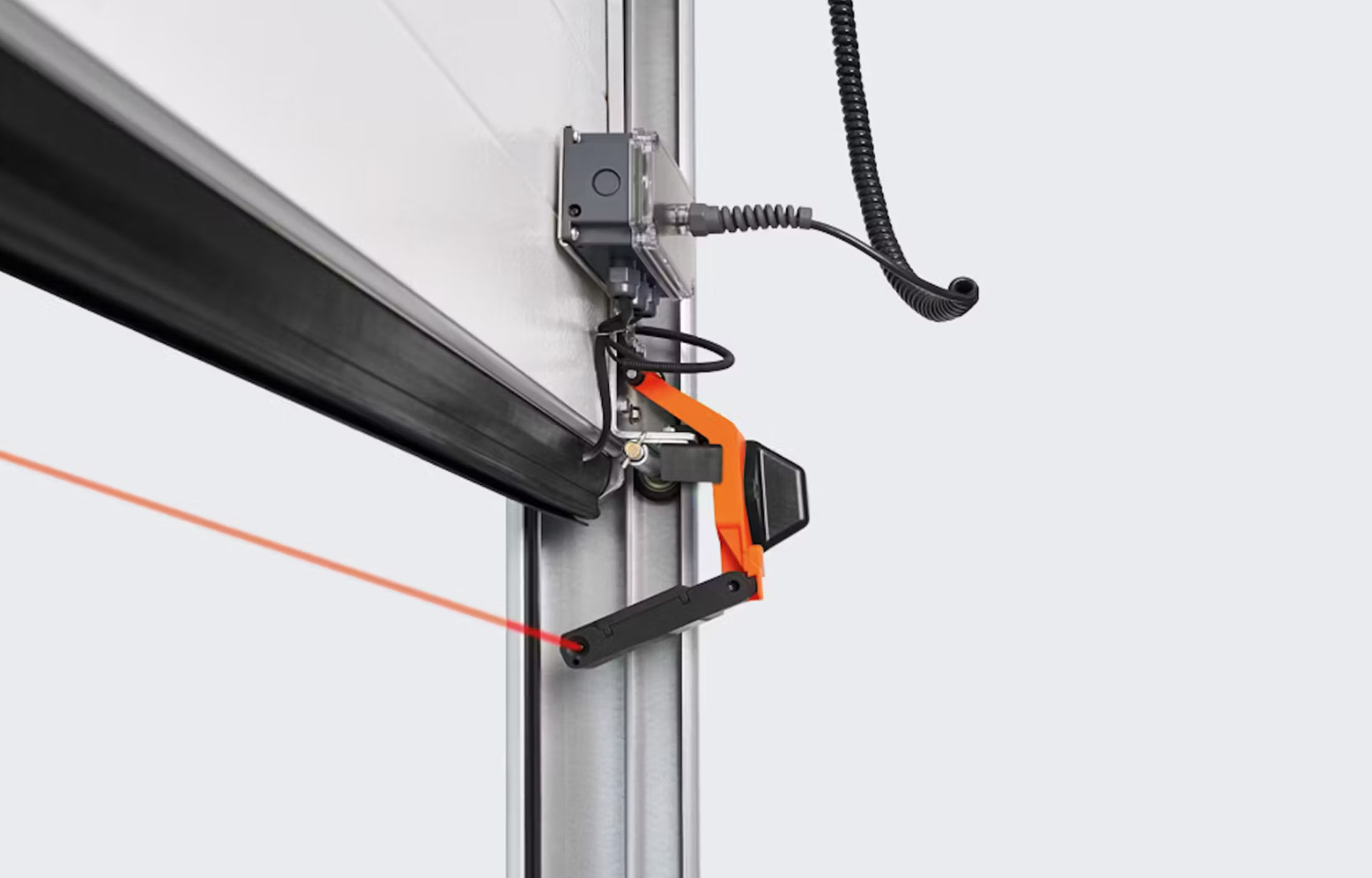

Die Überwachung der Schließkante sorgt für maximale Sicherheit im Betrieb. Antriebe der Modelle WA 400 / ITO 400 sowie WA 500 FU / ITO 500 FU können optional ohne Aufpreis mit der voreilenden Lichtschranke VL1-LE ausgestattet werden. Diese reagiert berührungslos auf Hindernisse und Bewegungen und stoppt das Tor im Notfall zuverlässig.

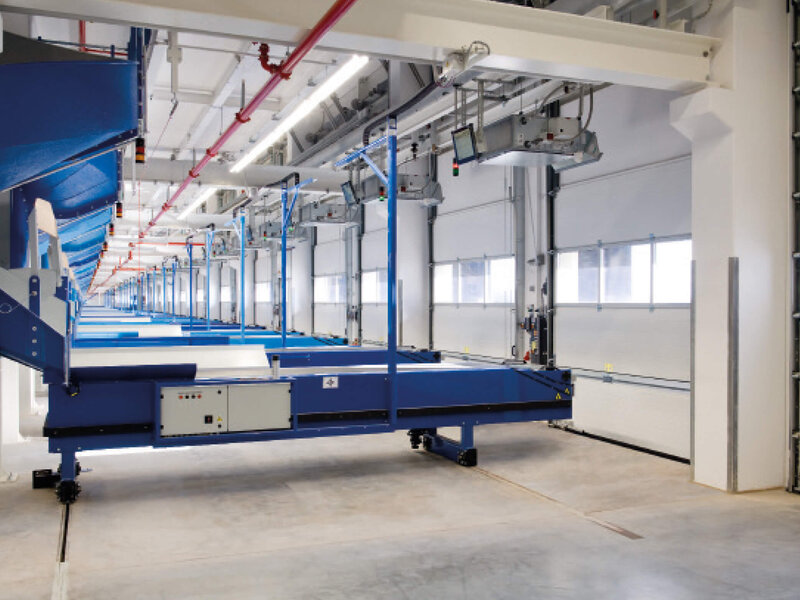

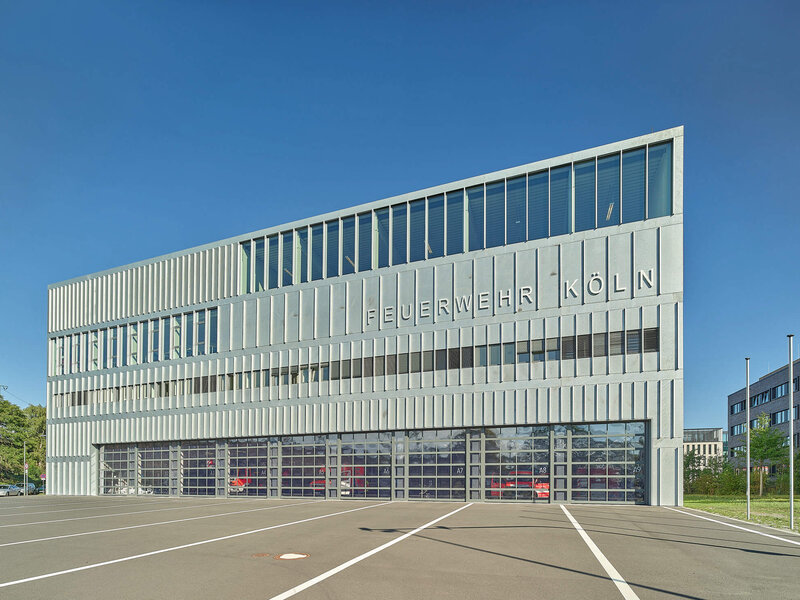

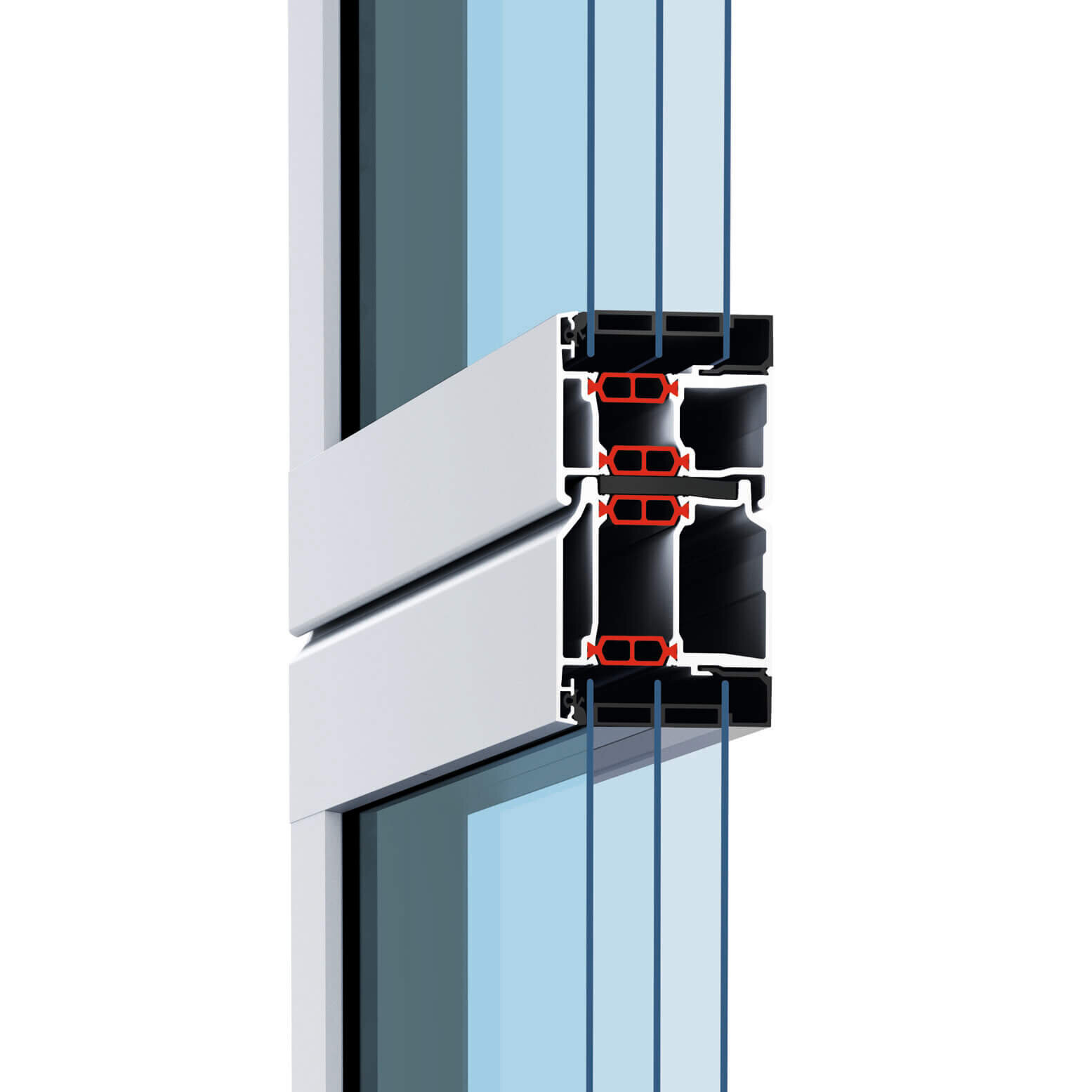

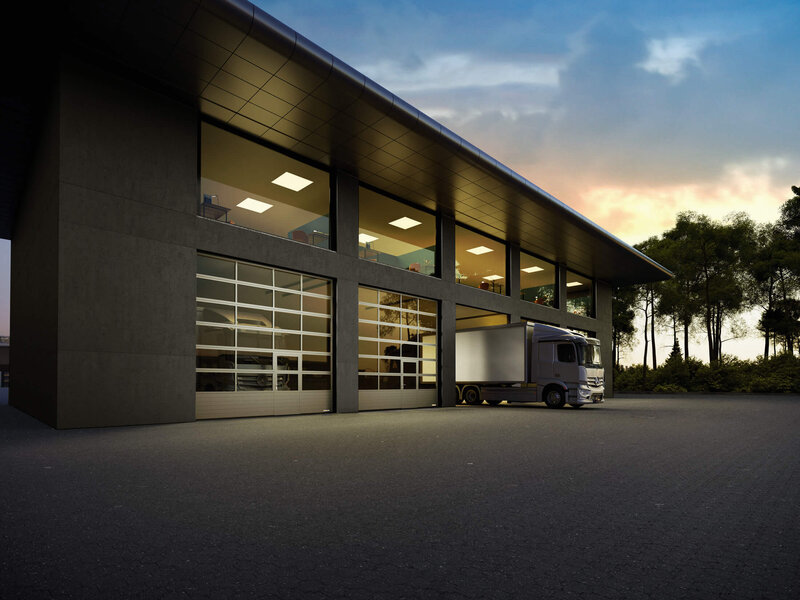

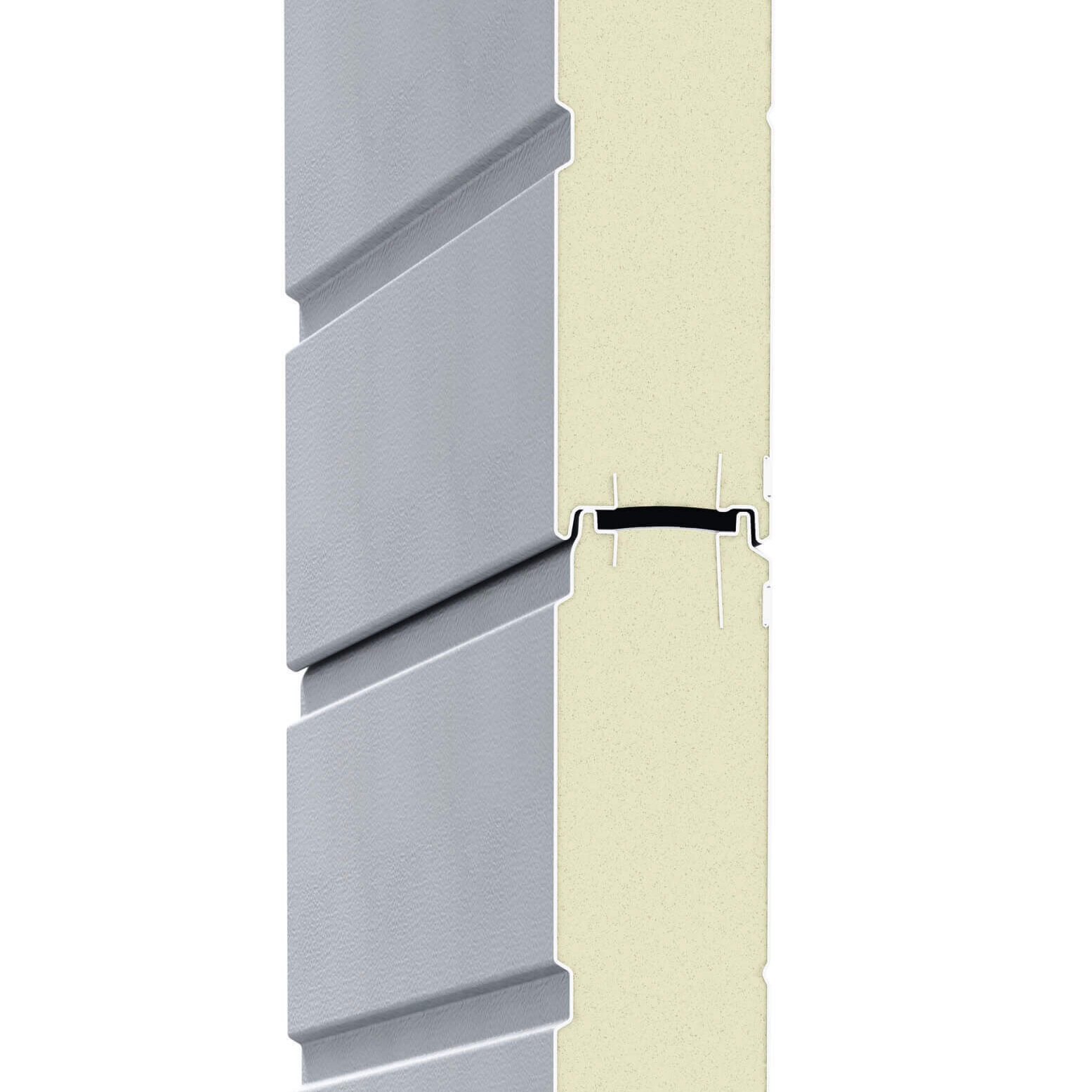

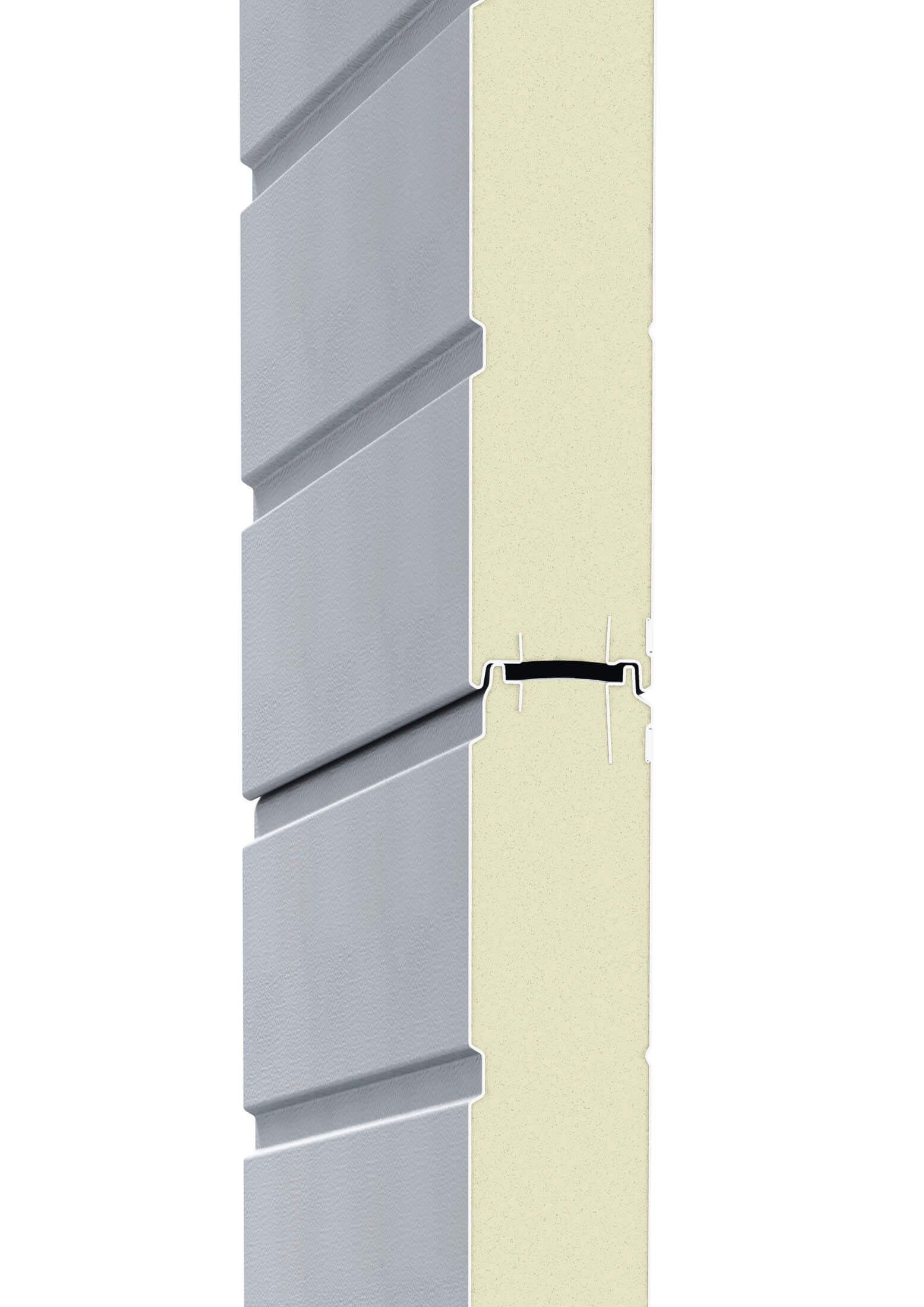

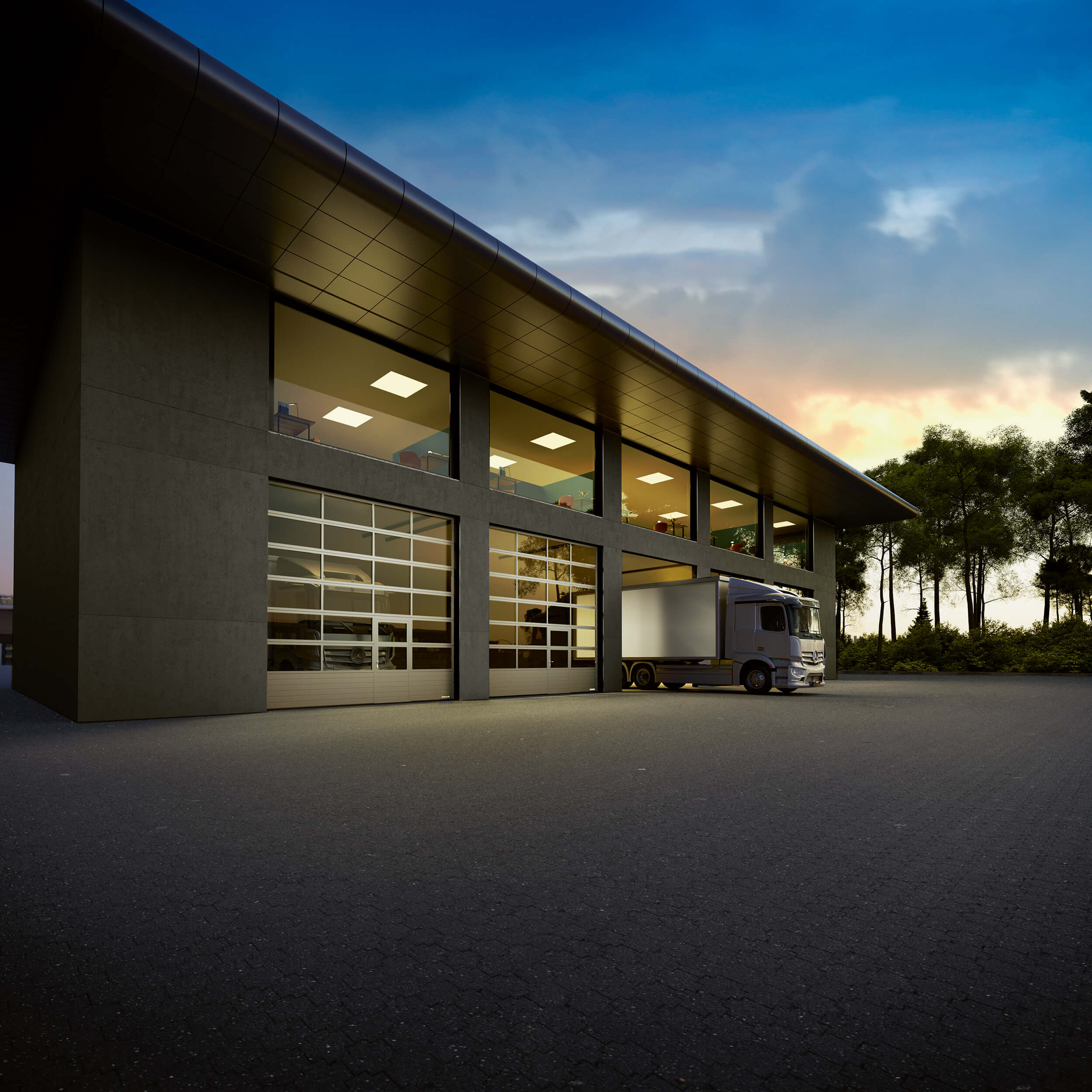

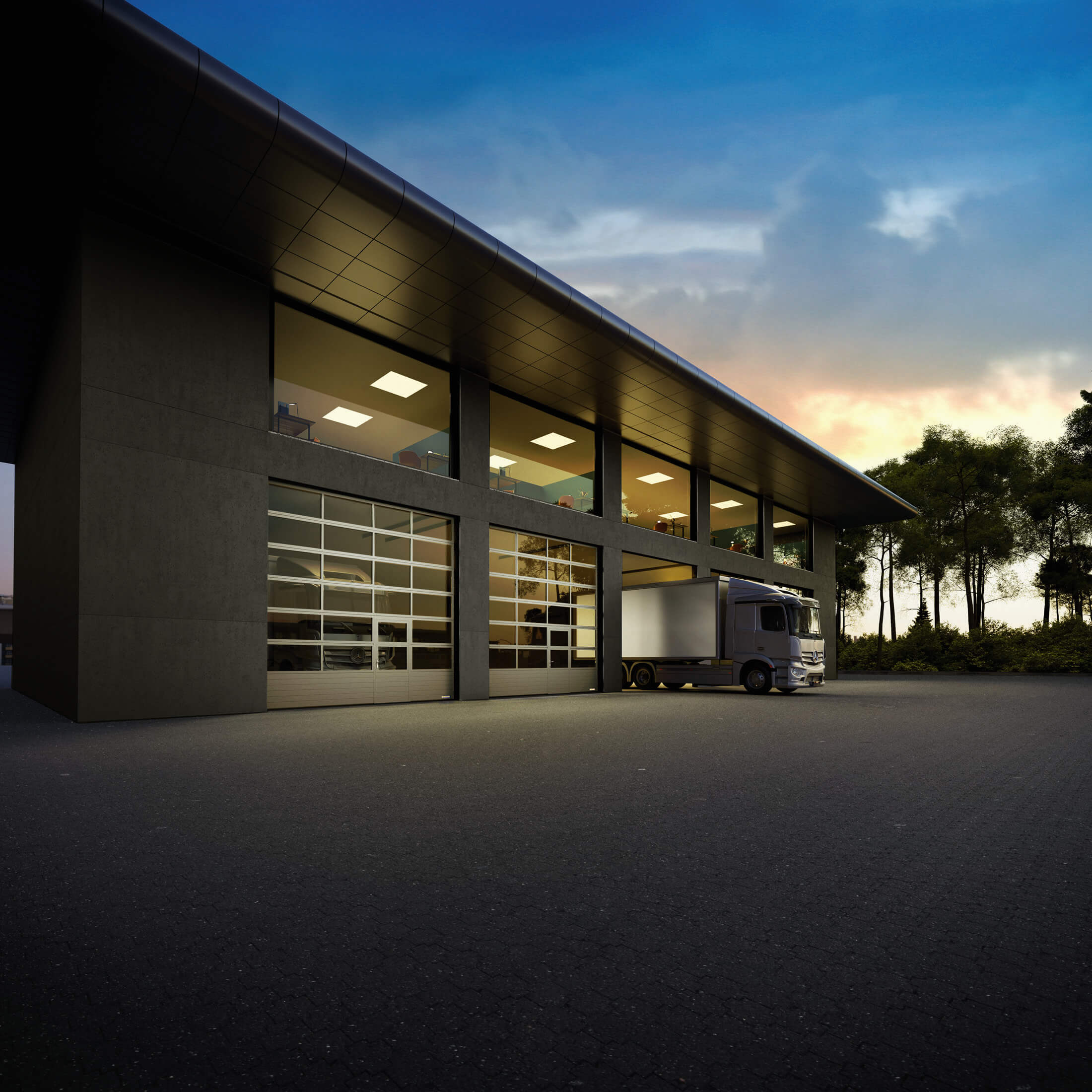

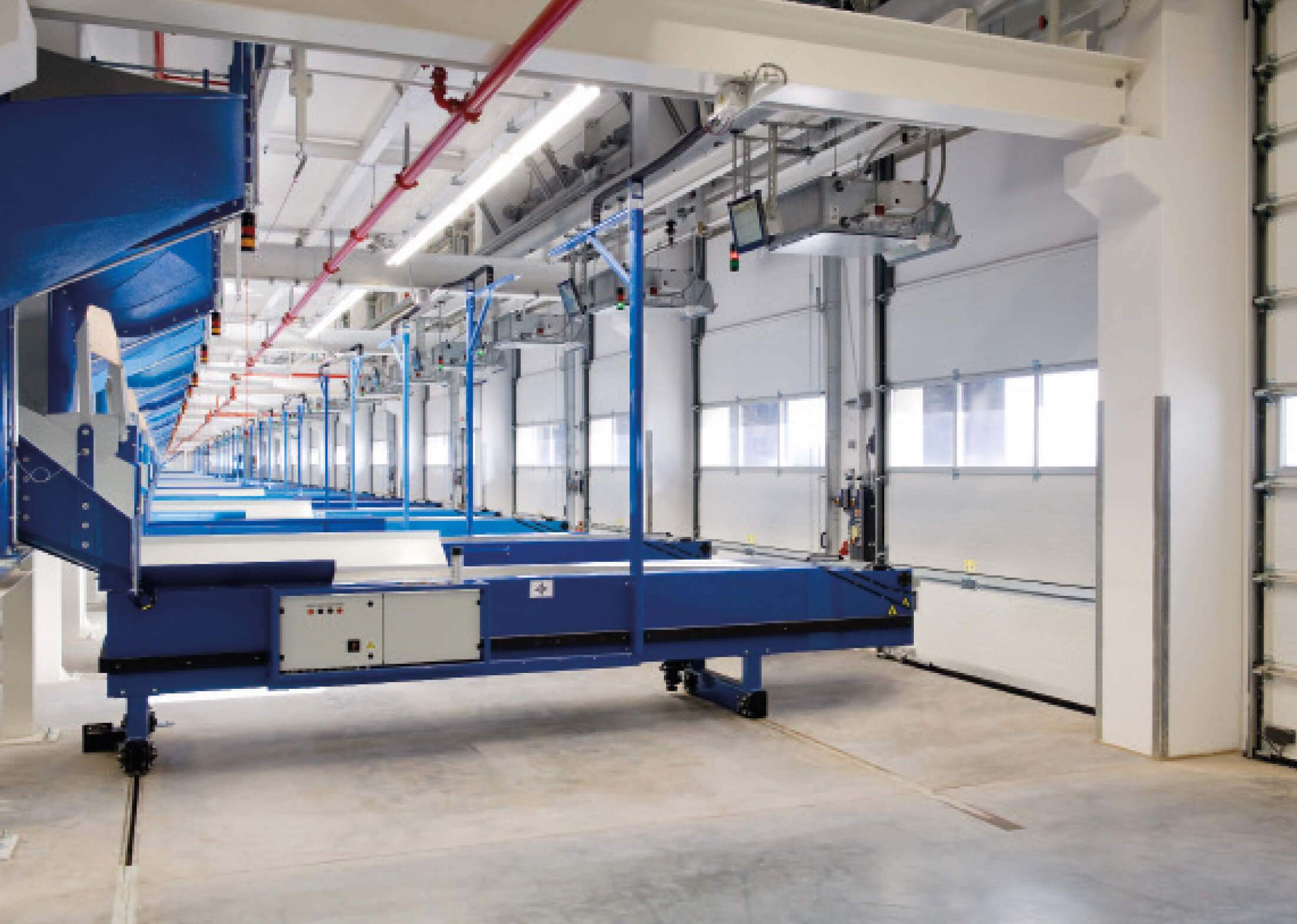

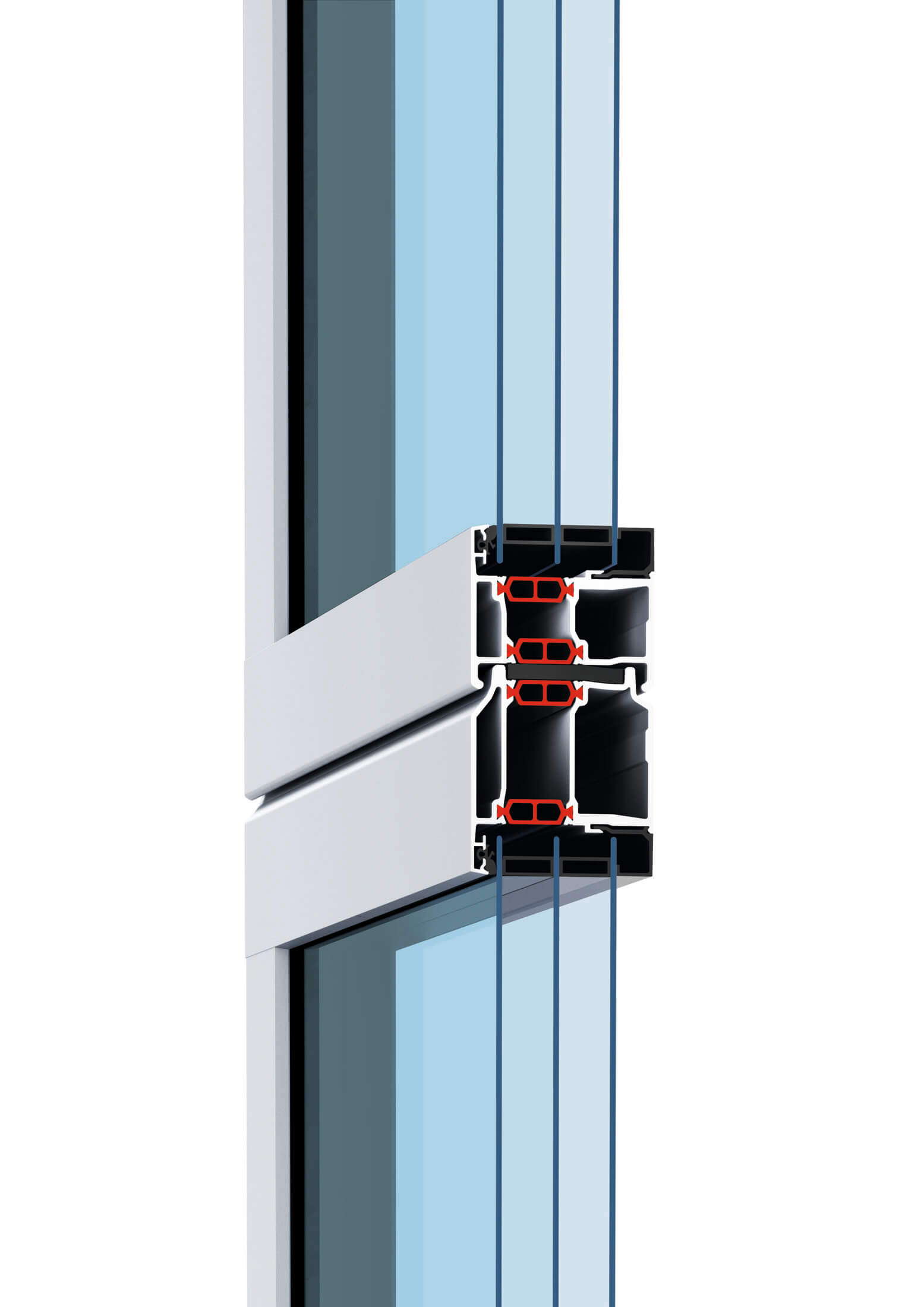

Die thermisch getrennten Stahl-Lamellentore und Aluminium-Sektionaltore mit 67 mm Bautiefe bieten eine hervorragende Wärmedämmung und helfen, Energiekosten nachhaltig zu senken. Optional lassen sich die Dämmwerte durch vierfach verglaste Scheiben oder Klimaglas noch weiter verbessern.

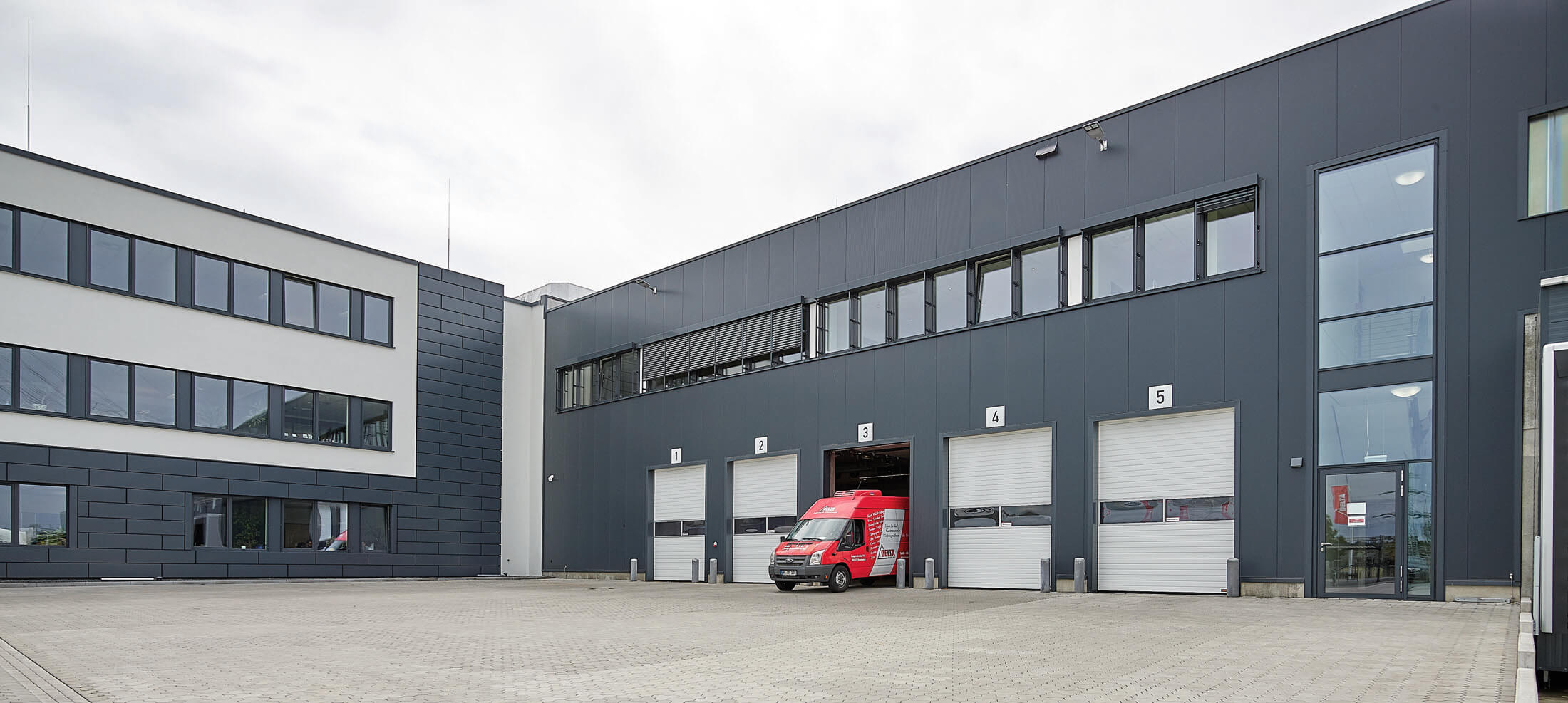

Beheizte Hallen benötigen gut isolierte Industrietore, um Energieverluste zu minimieren. Das optionale ThermoFrame-System trennt Zarge und Mauerwerk thermisch voneinander, während Doppeldichtungen für eine zuverlässige Abdichtung sorgen. Dadurch verbessern sich sowohl die Wärmedämmung und Luftdichtheit als auch der Korrosionsschutz der Zarge.

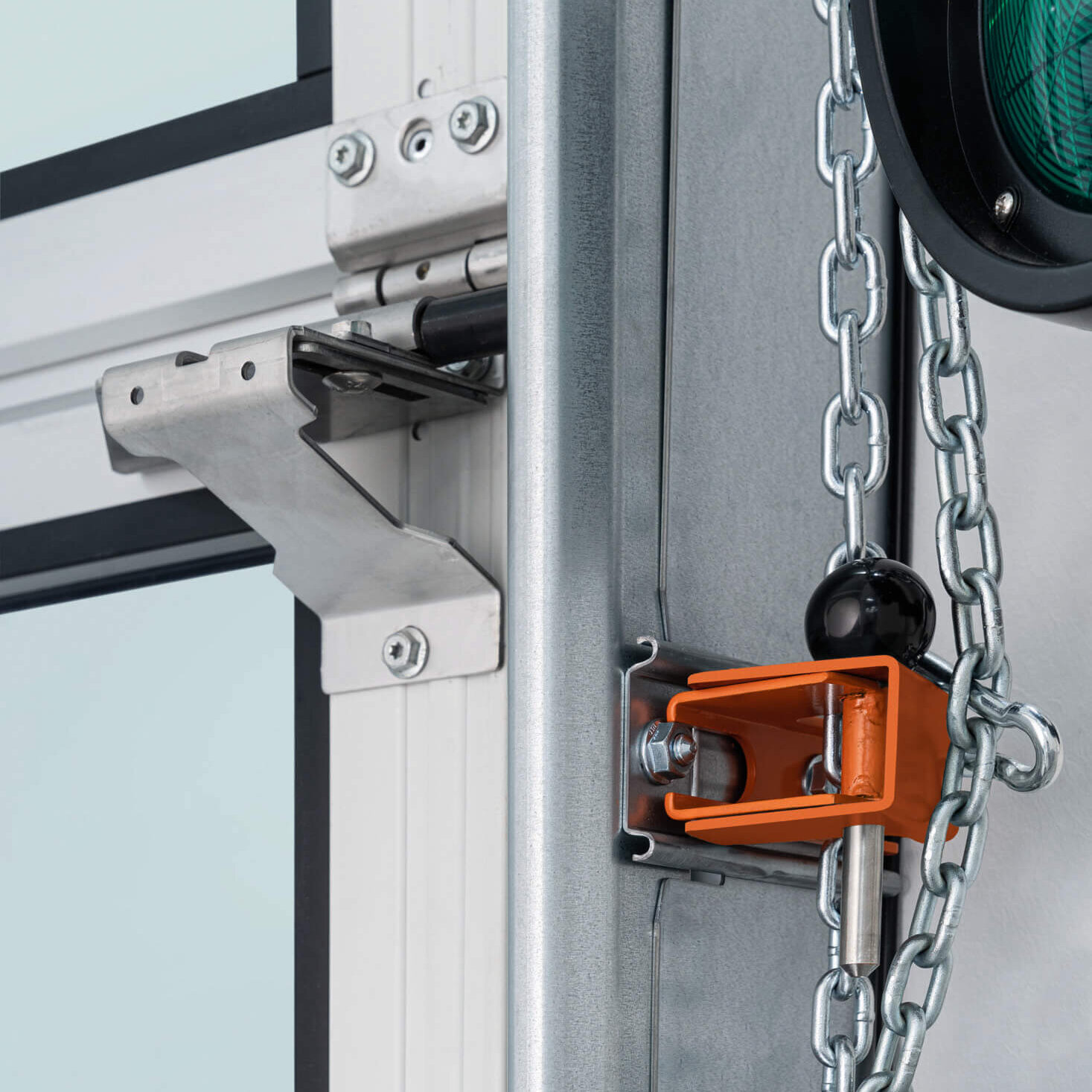

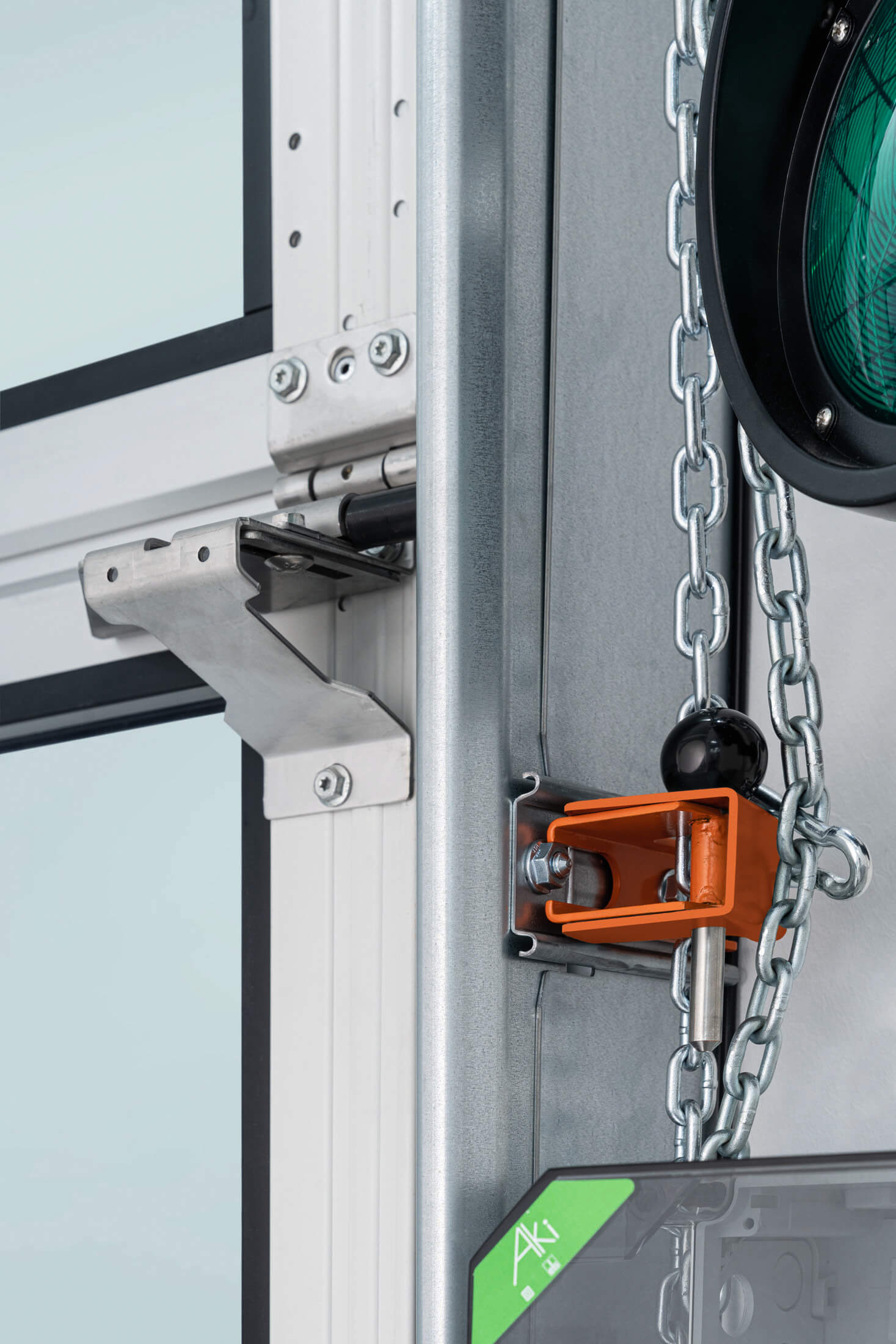

Mit dem Handzug zur Notbetätigung lassen sich antriebs­gesteuerte Industrietore auch bei Stromausfall schnell und unkompliziert öffnen – etwa in Feuerwachen oder Polizeistationen. Die Bedienung erfolgt über einen Handzug mit Kette. Dieses System ist für alle Industrie-Sektionaltore, auch mit Schlupftür, verfügbar.

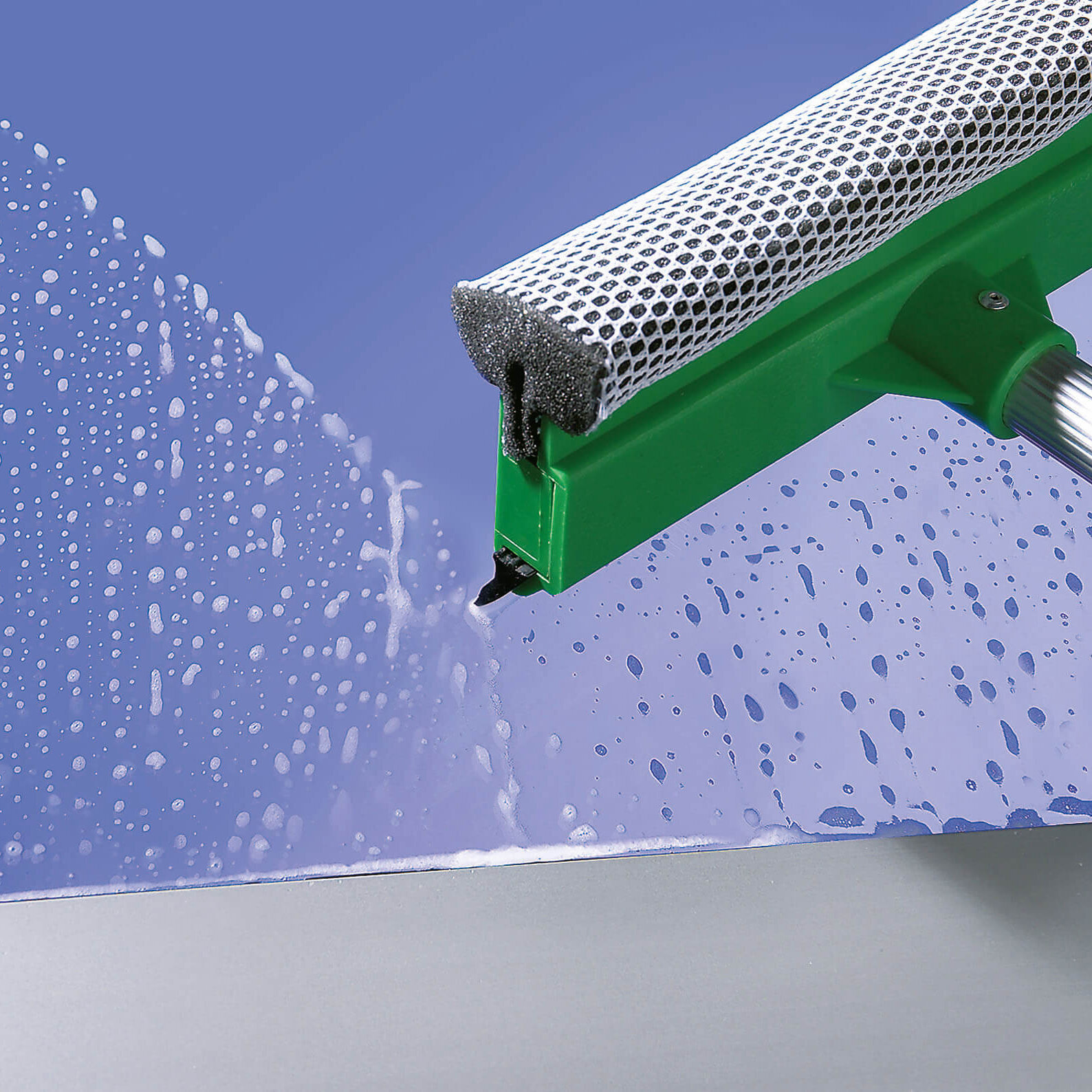

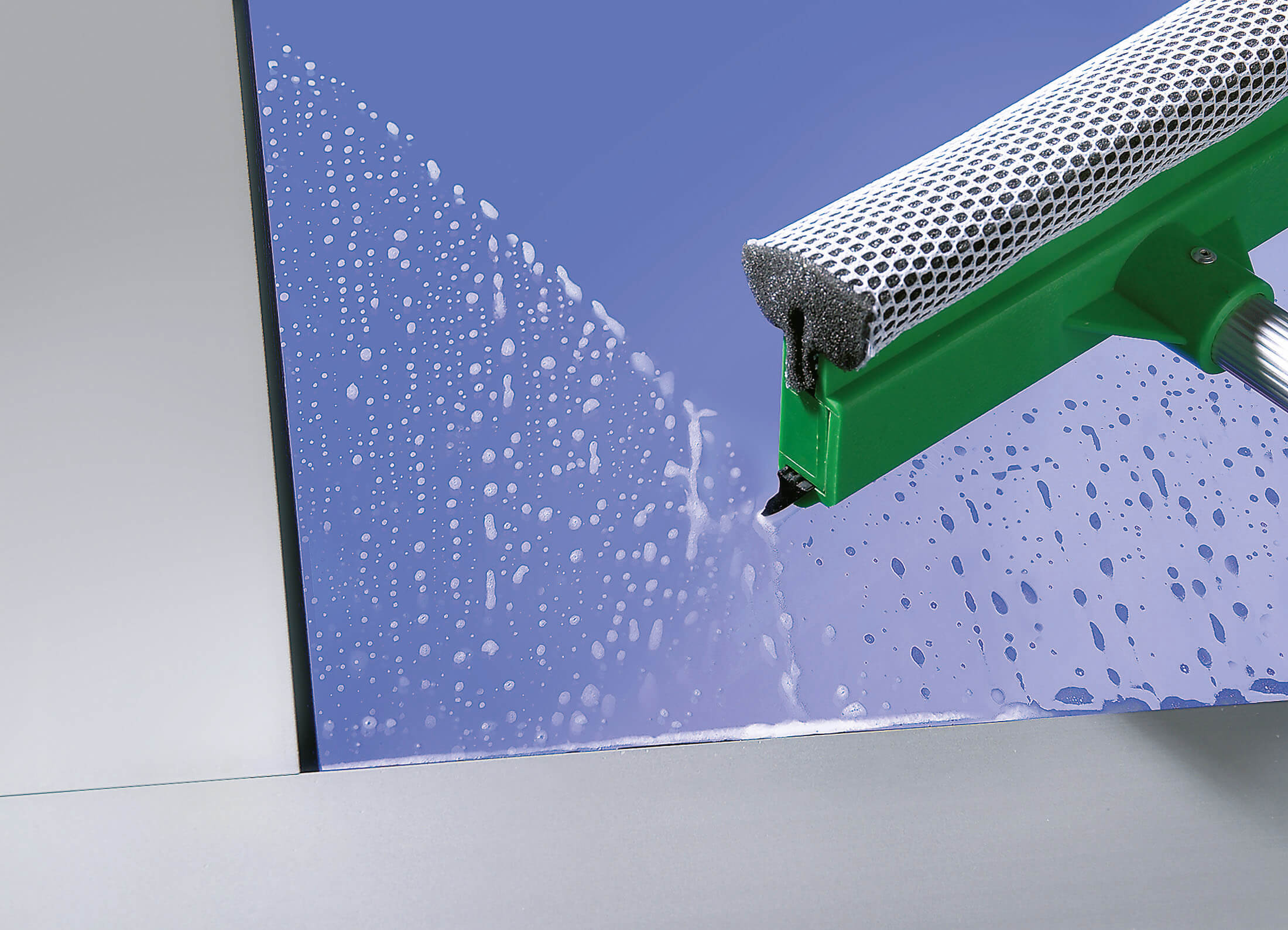

Die Duratec-Verglasung ist mit einer speziellen Beschichtung in Autoscheinwerfer-Qualität ausgestattet und schützt zuverlässig vor Kratzen und Reinigungsspuren. Dadurch bleibt auch in rauer Industrieumgebung ein gepflegter, klarer Durchblick über lange Zeit erhalten.

Serienmäßig ist die Duratec-Verglasung bei allen Sektionaltoren mit klarer Kunststoffverglasung enthalten.

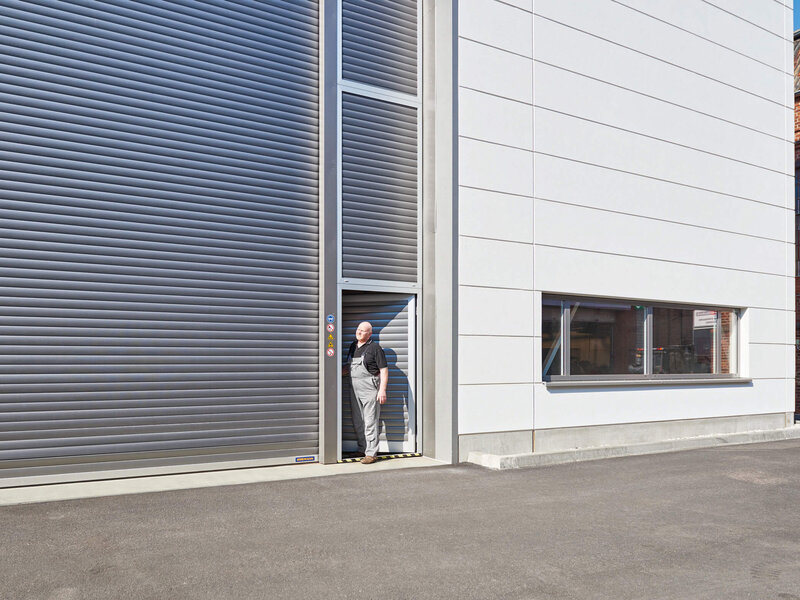

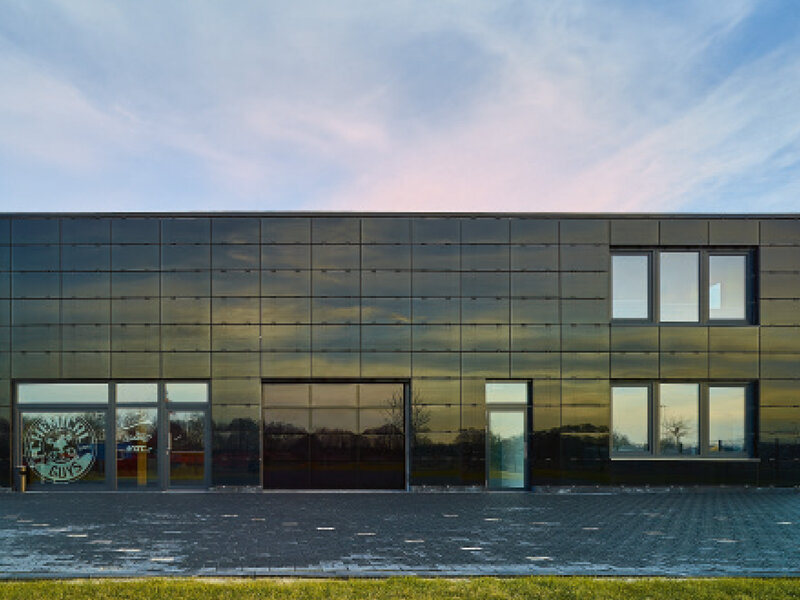

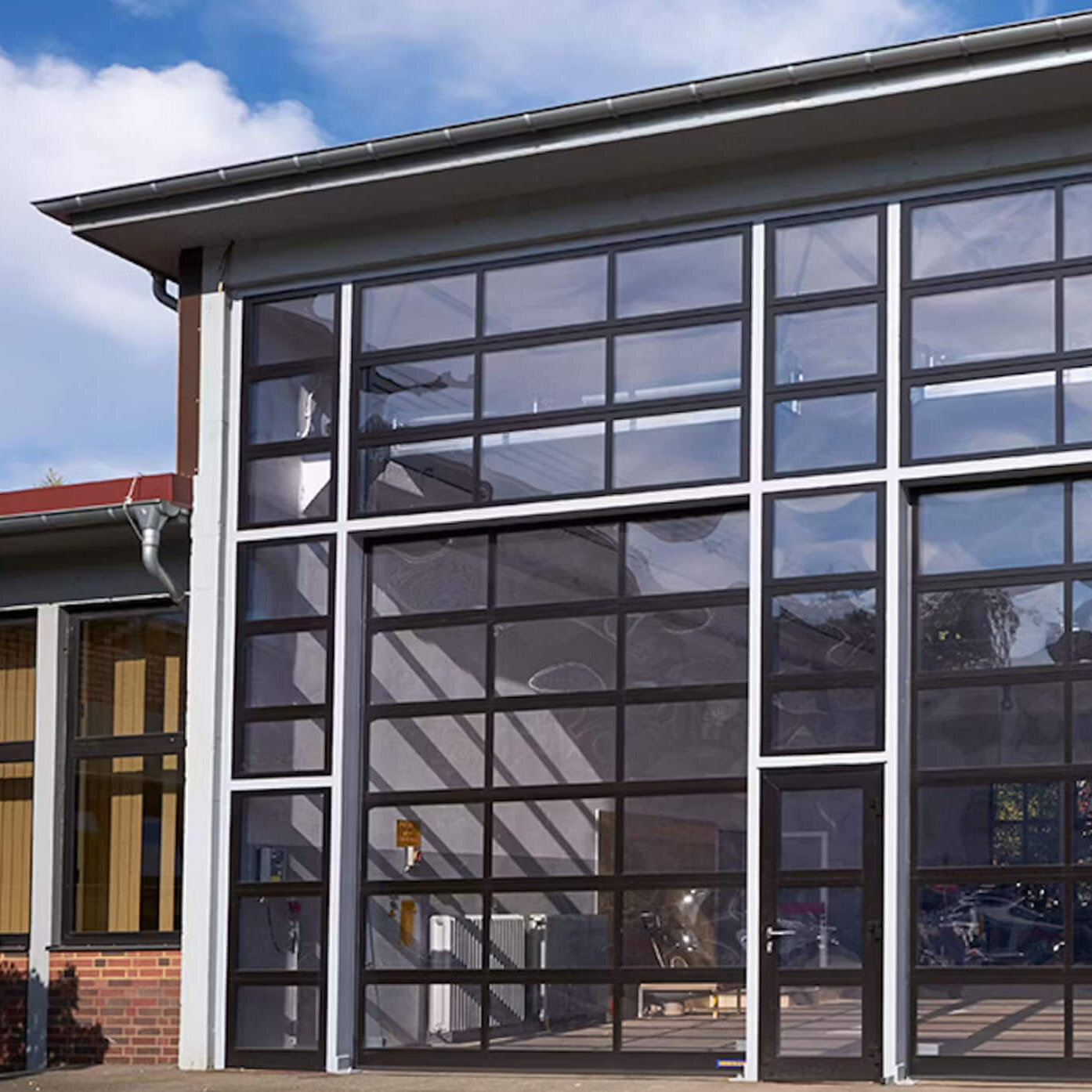

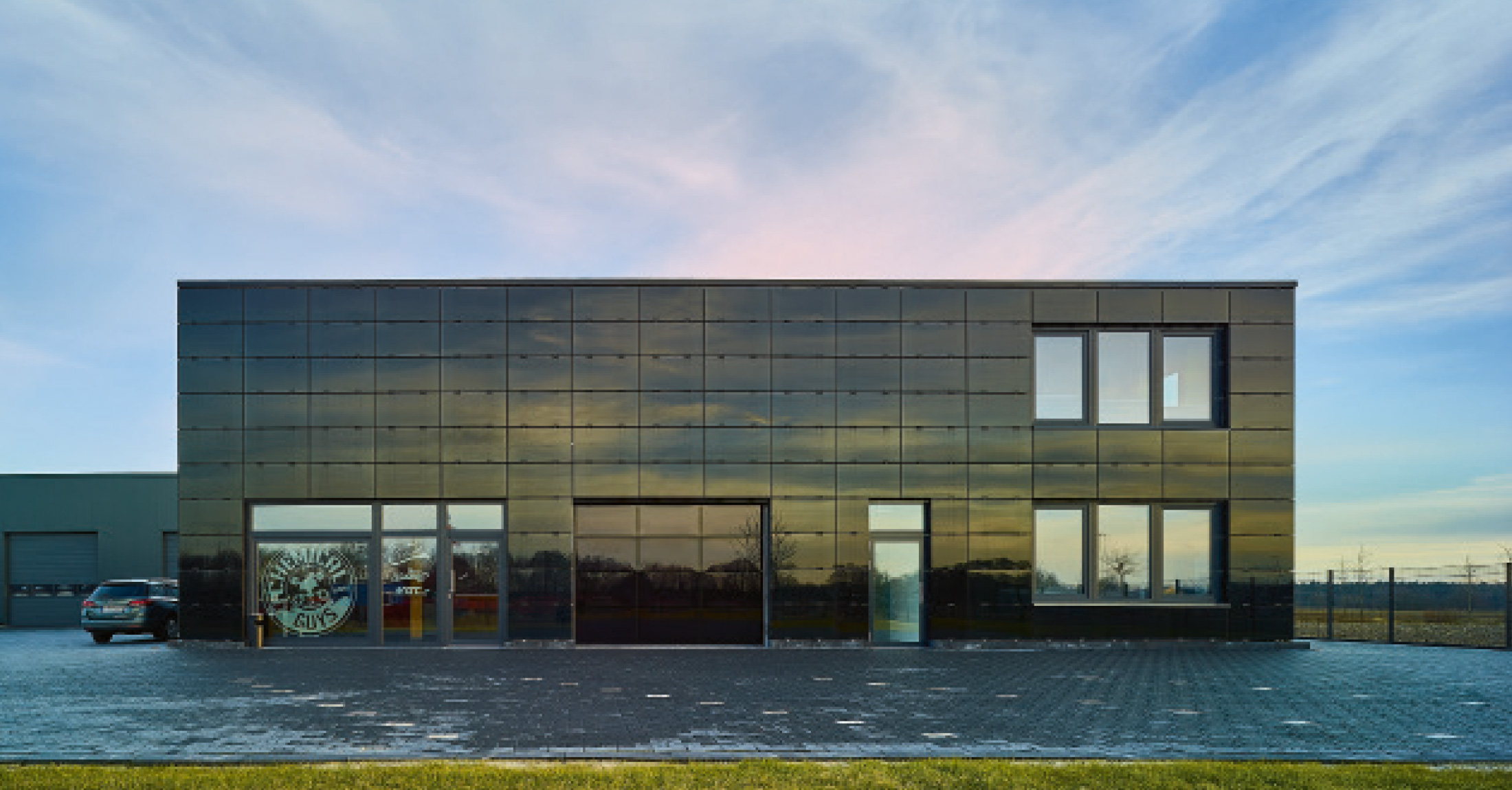

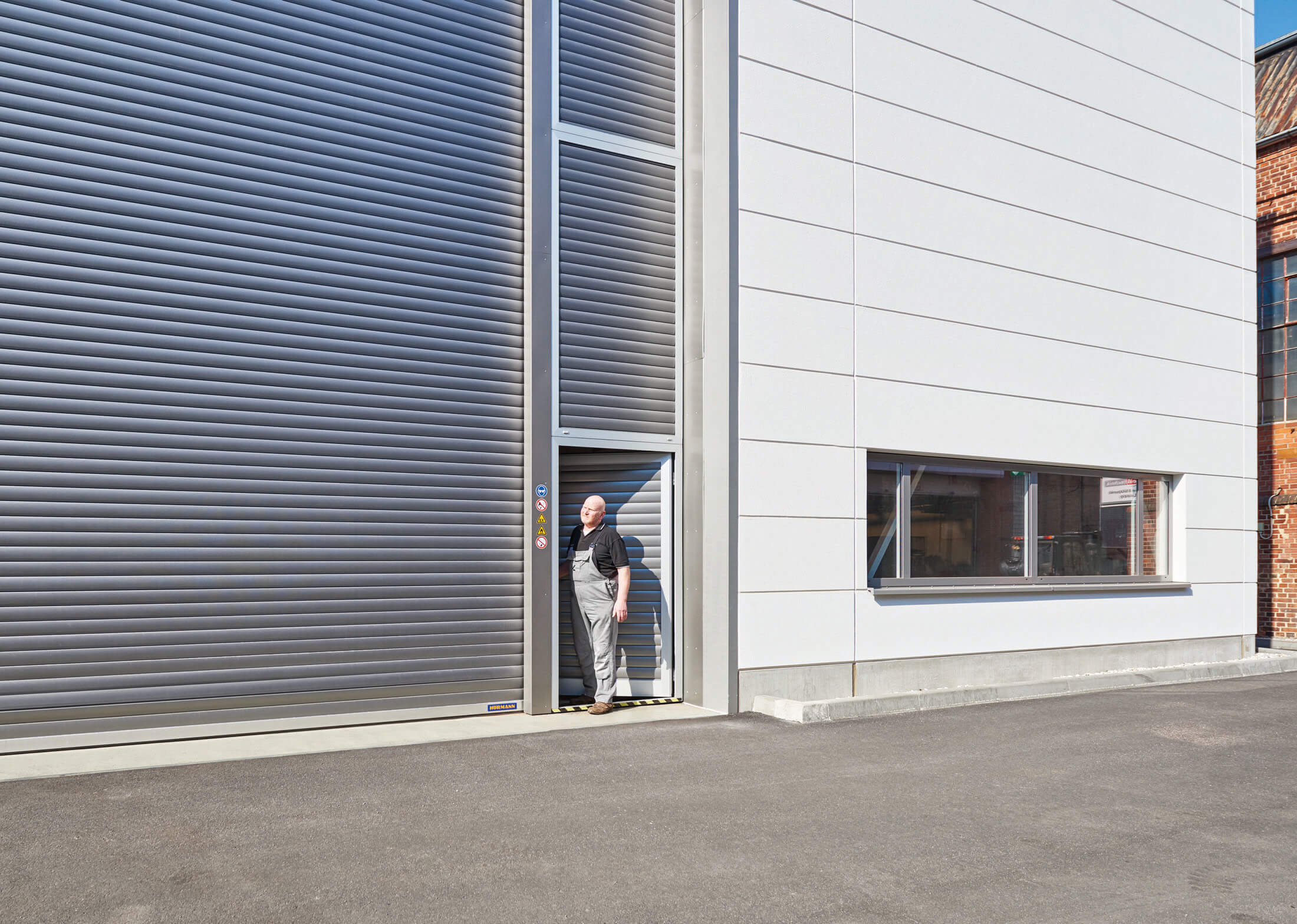

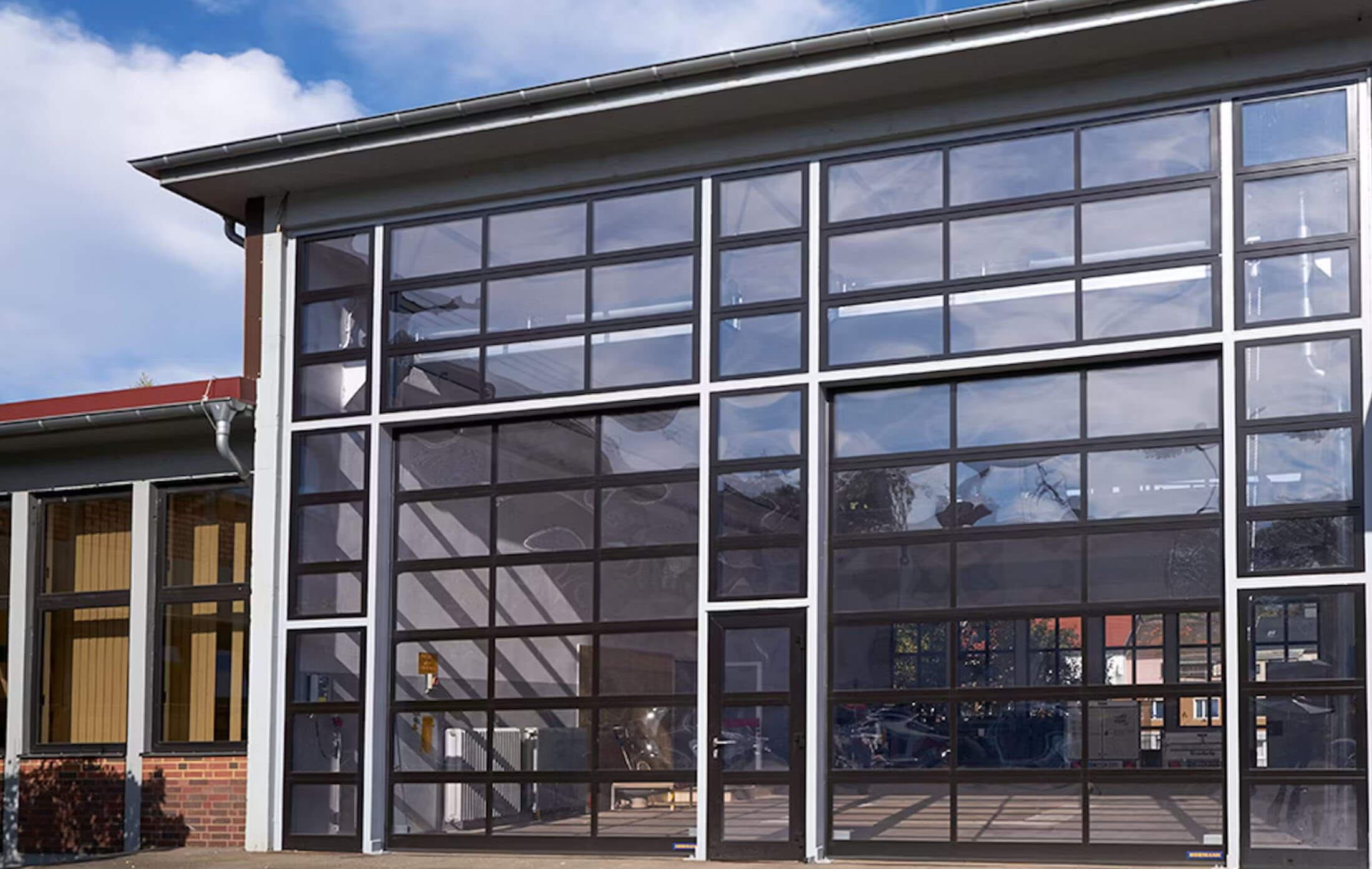

Sektionaltore, Schlupftüren, Nebentüren und Blenden sind so gestaltet, dass sie sich beim Einbau in einer Flucht perfekt zu einer stimmigen Gesamtansicht verbinden. Die Sprossen der Aluminiumrahmen sind ansichtsgleich angeordnet – sowohl bei Standard- als auch bei thermisch getrennten Profilen sowie bei Bautiefe 42 und 67.

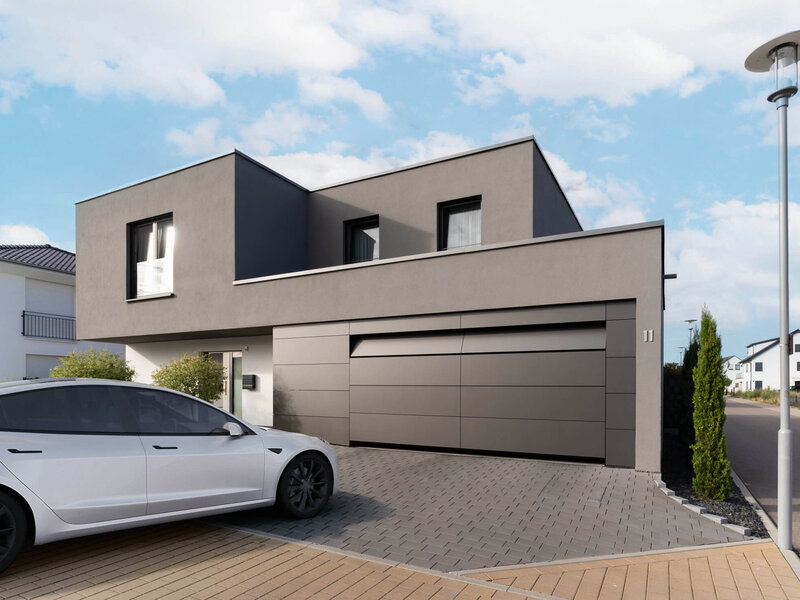

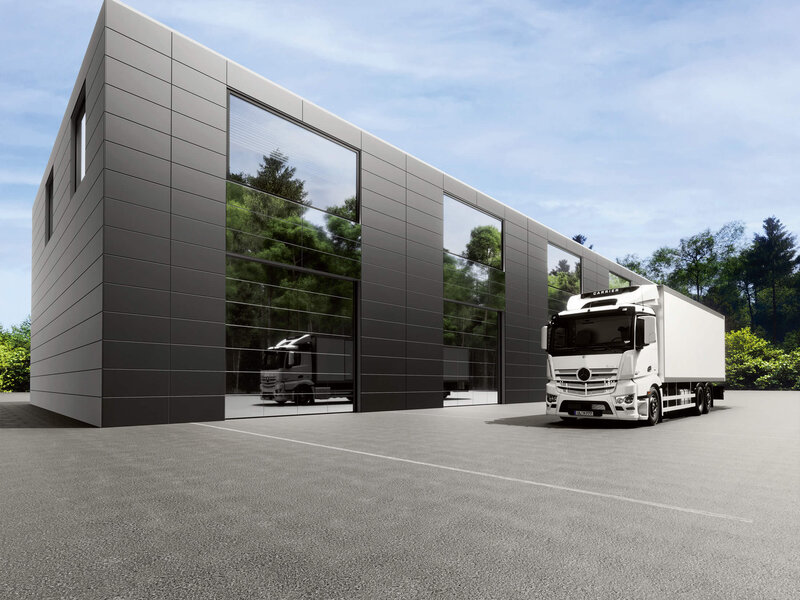

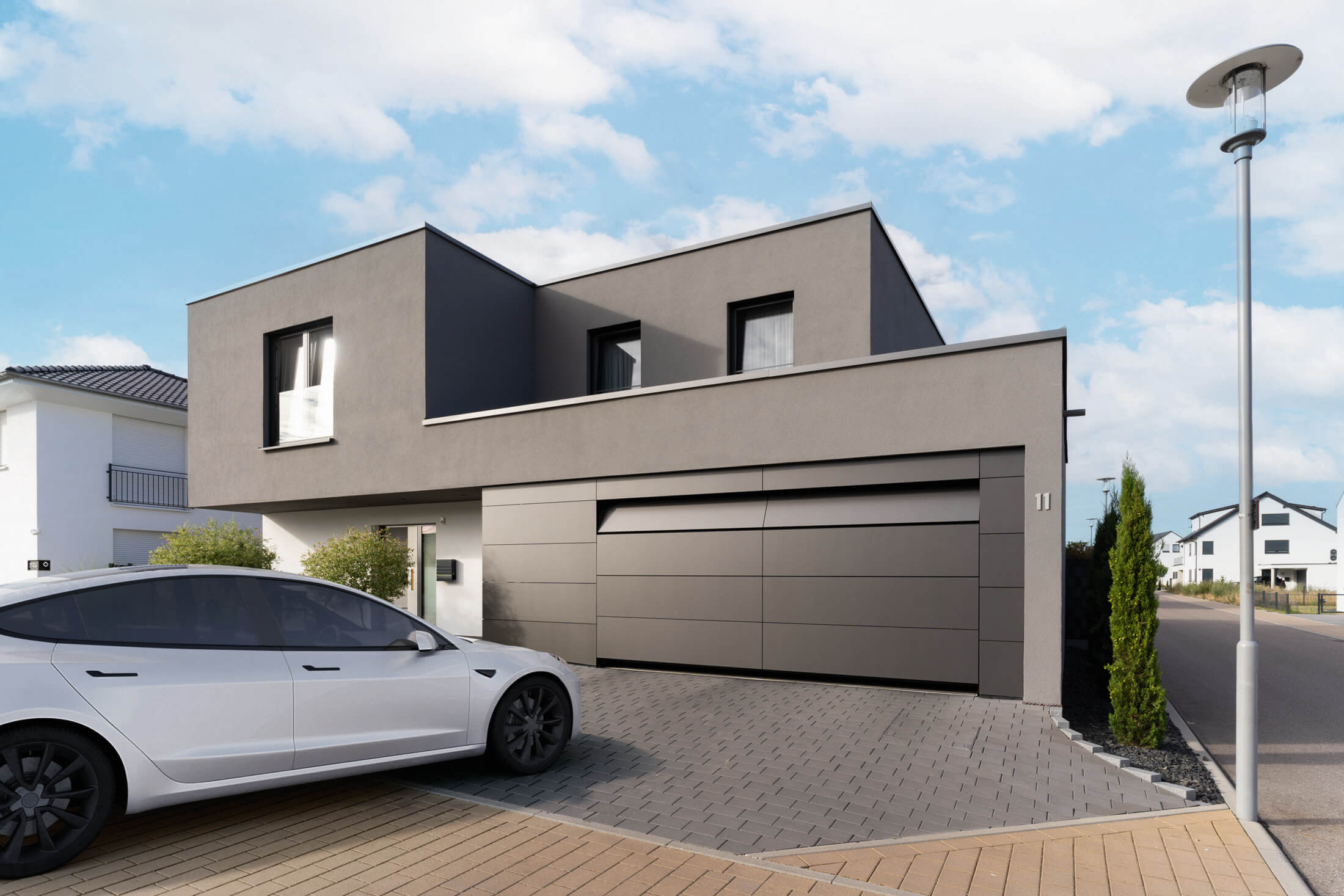

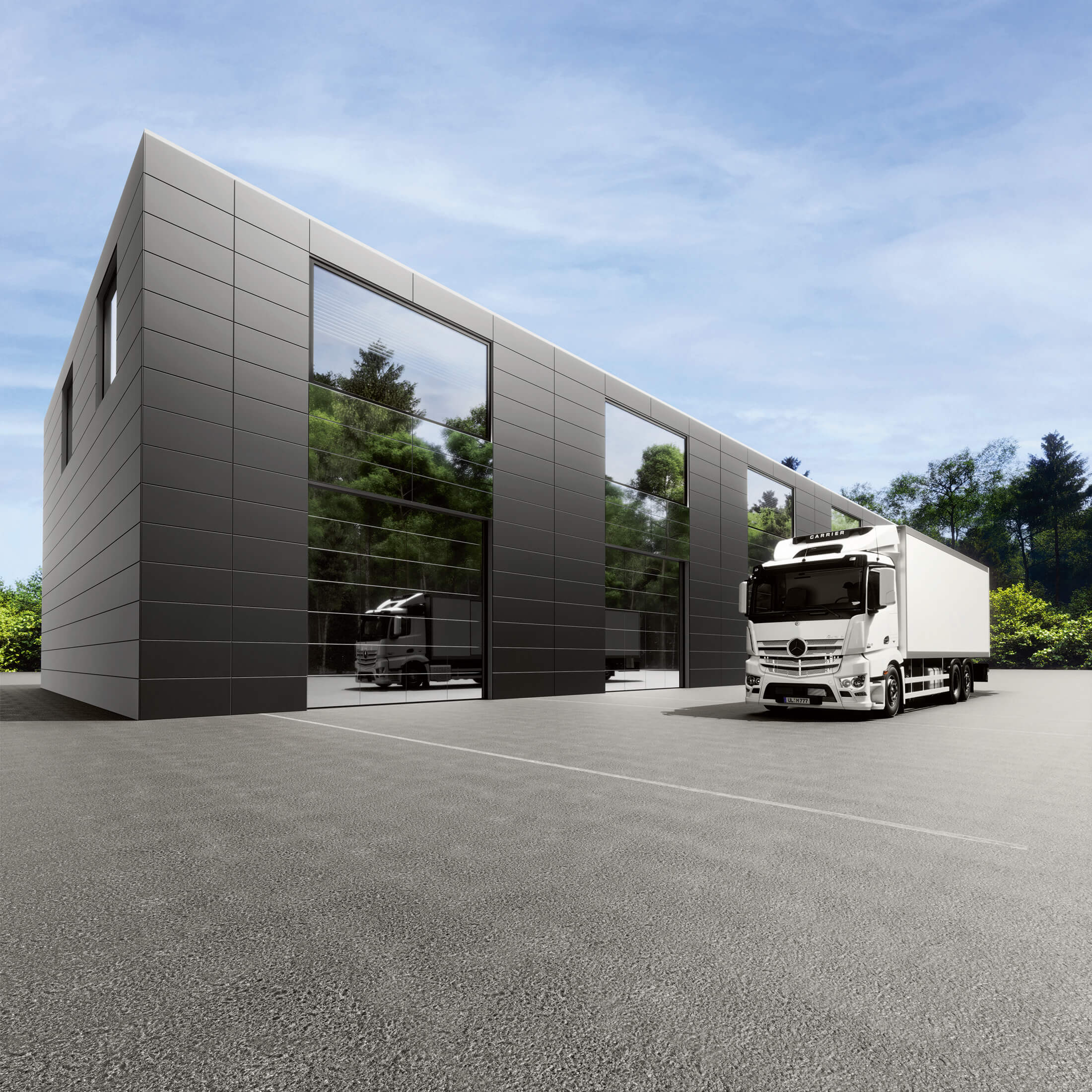

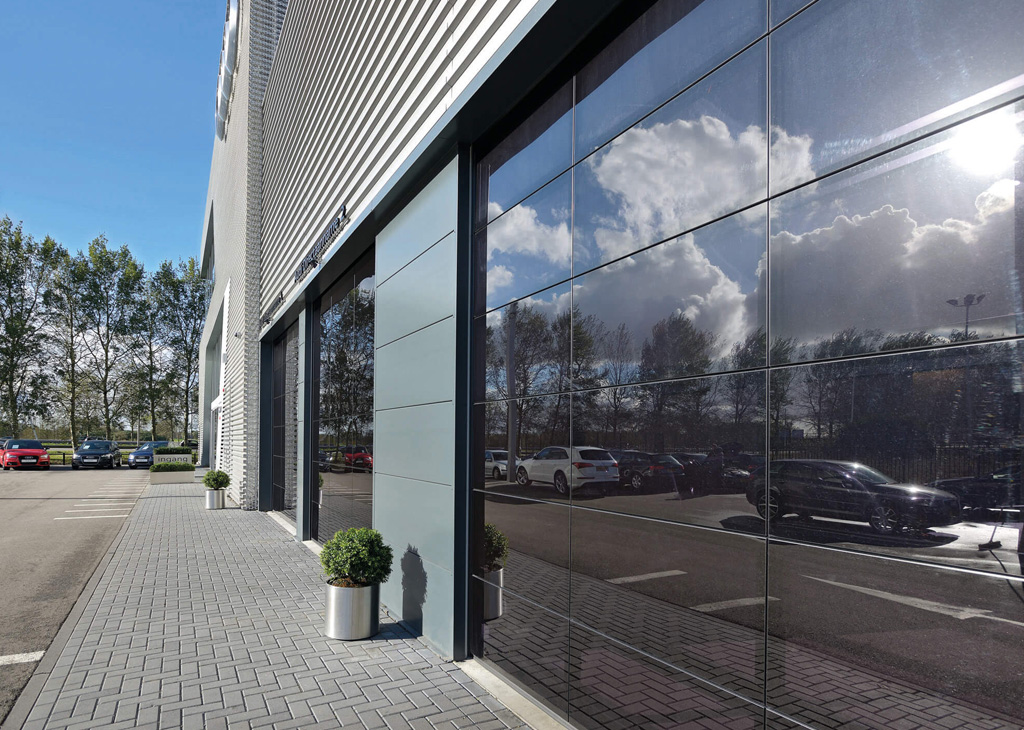

Für eine exklusive Optik sorgen auf Wunsch hochwertige Fassadenplatten von ALUCOBOND^® und TRESPA^® METEON^®, die Tor und Fassade optisch elegant miteinander verschmelzen lassen.

Die serienmäßige Aufschiebesicherung wirkt mechanisch und schützt Waren und Maschinen auch bei einem Stromausfall zuverlässig.

Optional sind Lamellentore, Schlupftüren und Nebentüren auch mit einer geprüften und zertifizierten RC2-Sicherheitsausstattung erhältlich – wahlweise in Bautiefe 42 oder 67.

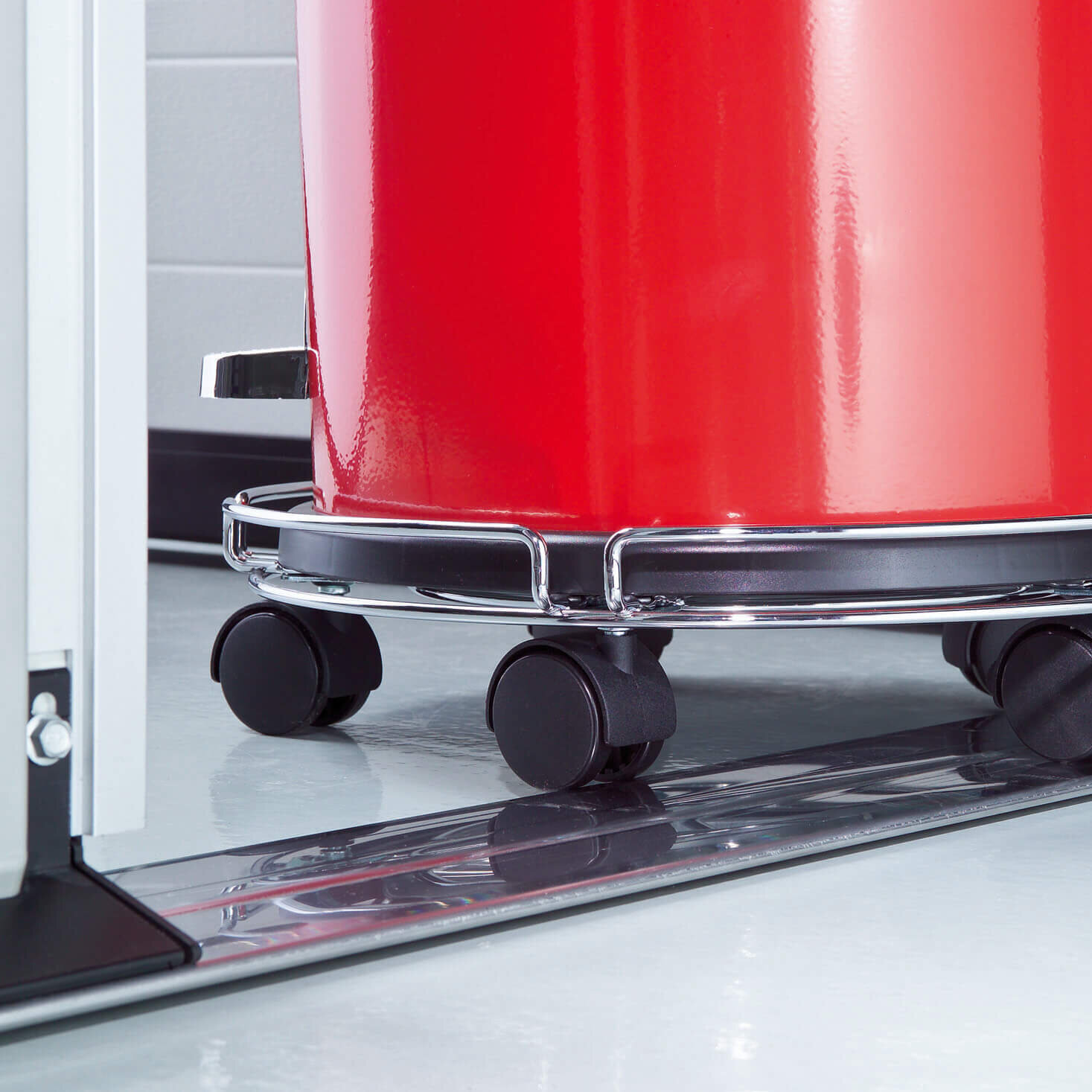

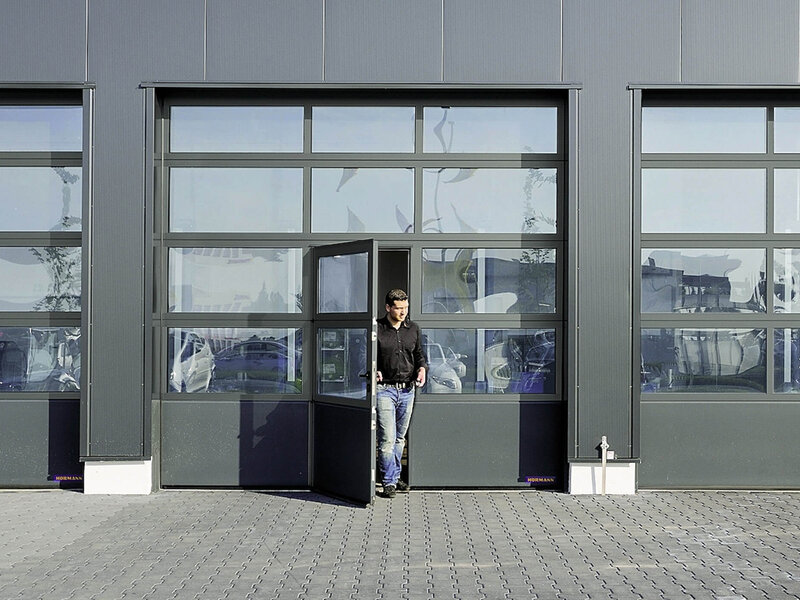

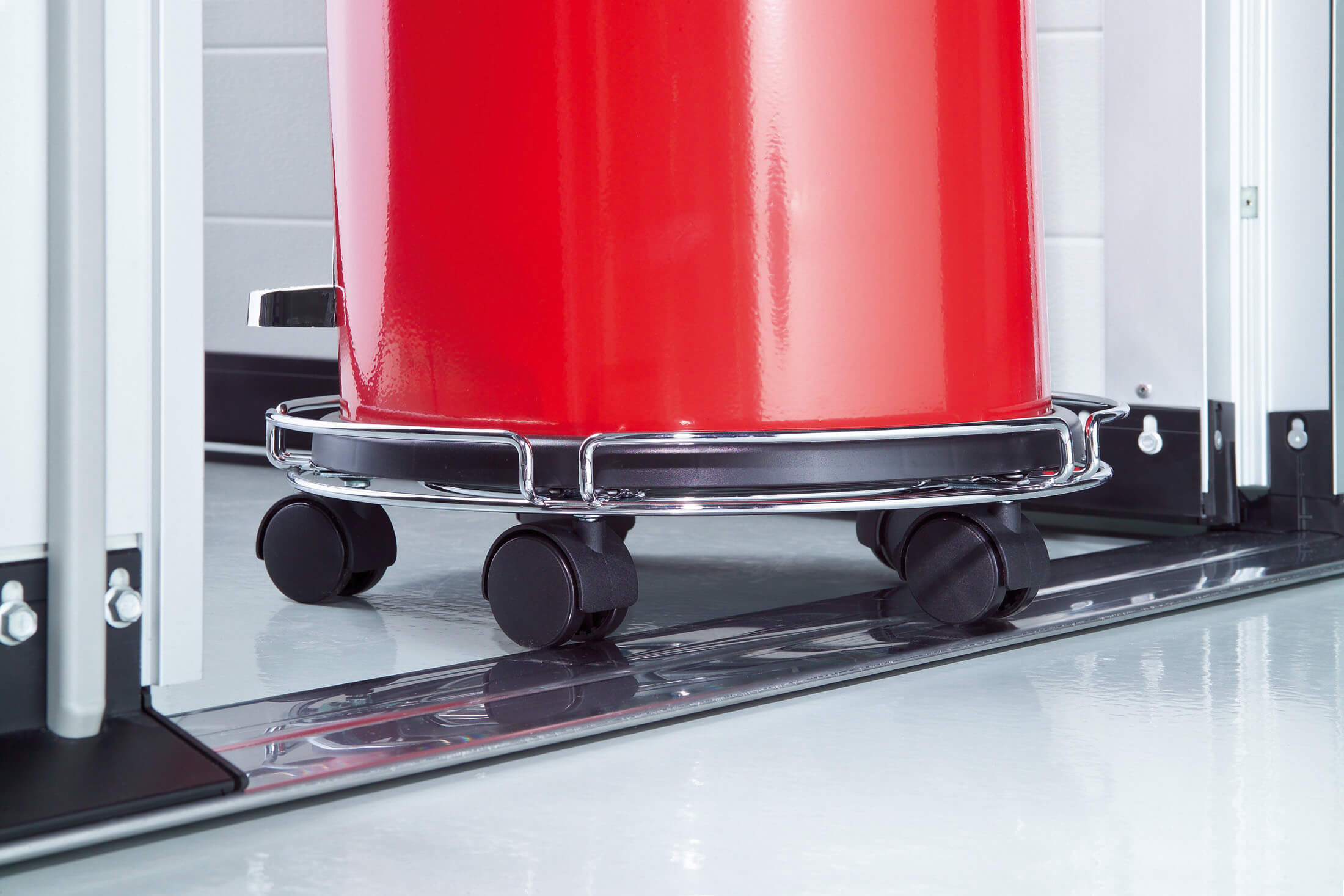

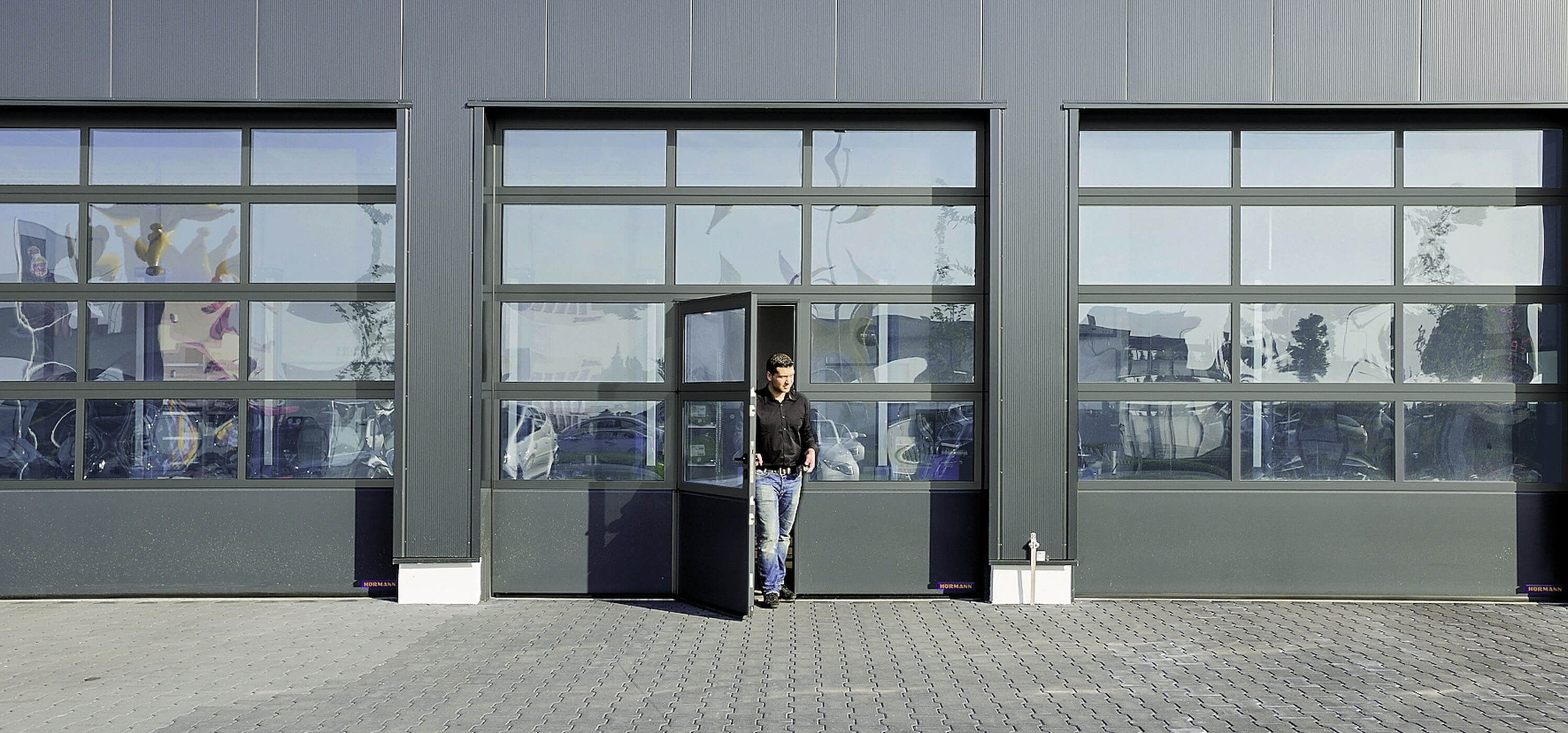

Die extraflache Edelstahl-Schwelle bei Schlupftüren erleichtert den Alltag und reduziert das Stolperrisiko deutlich. Auch das Überfahren mit Rollwagen gelingt so wesentlich einfacher. Unter bestimmten Bedingungen können Schlupftüren ohne Schwelle zudem als Fluchttür oder barrierefreier Durchgang genutzt werden.

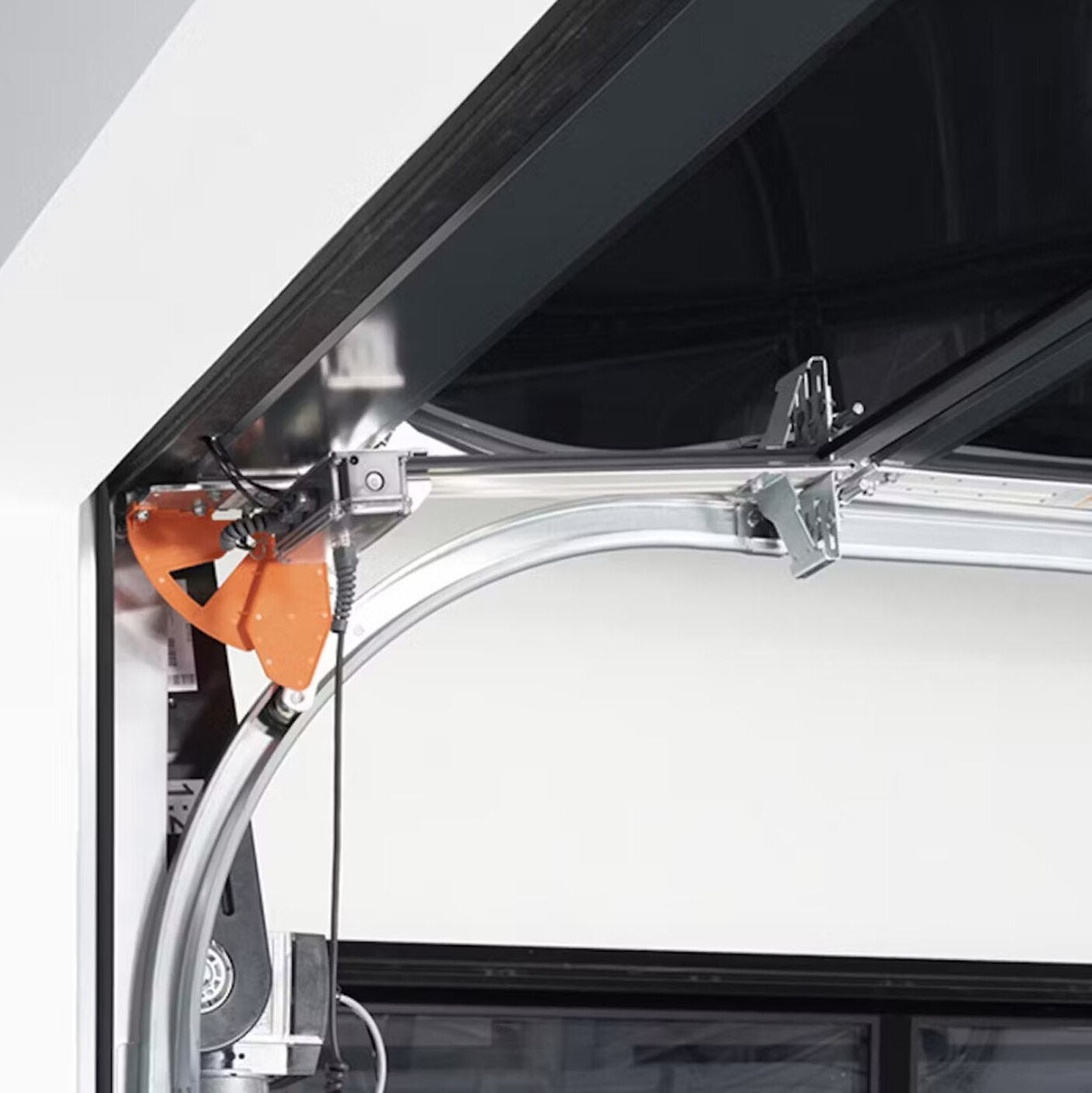

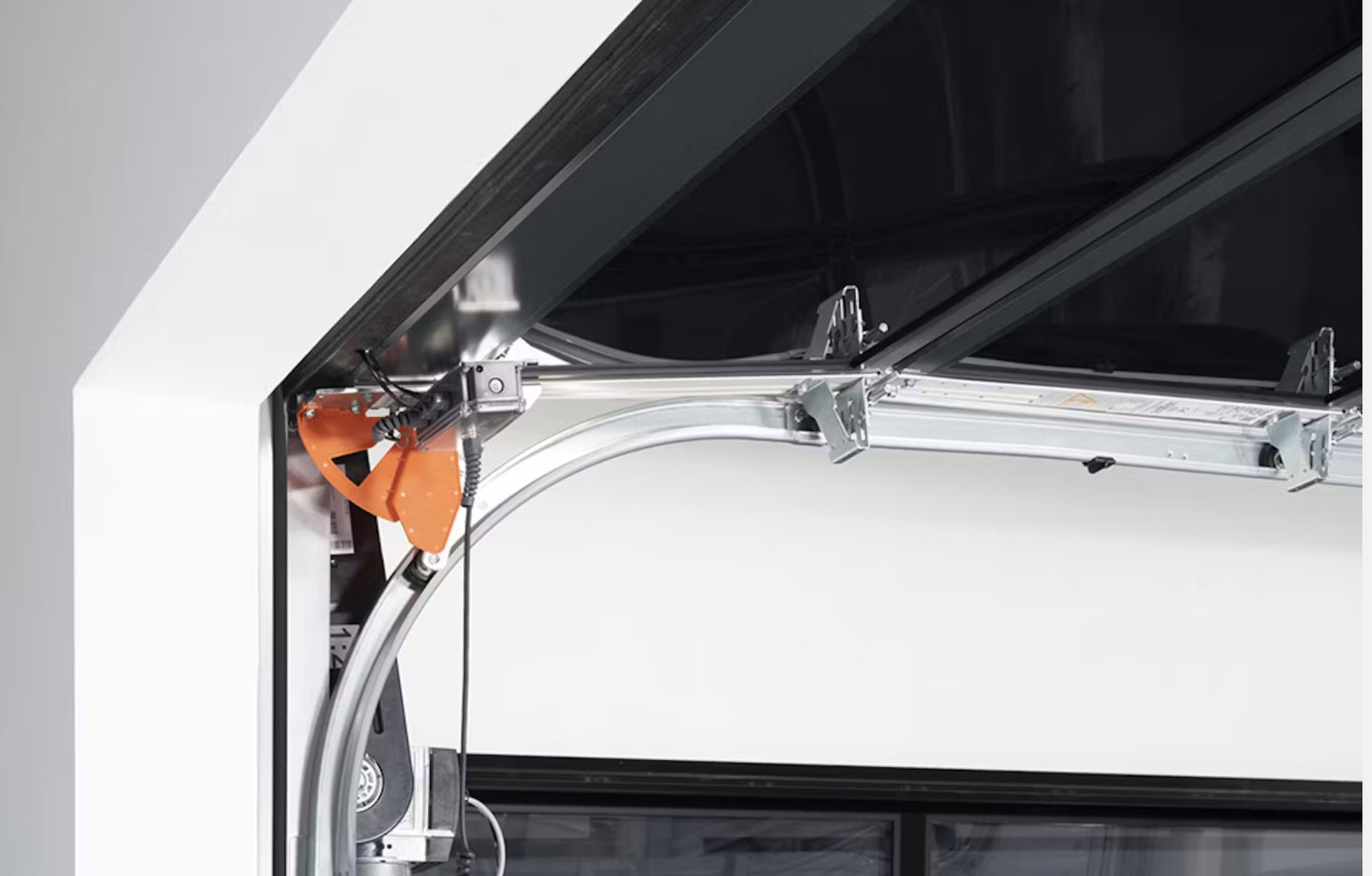

Mit dem Niedrigsturzbeschlag und Schwenkmechanismus lässt sich bei passender Torgröße die volle Torhöhe nutzen – und das bereits bei nur 200 mm Sturzbedarf. Ein klarer Vorteil, besonders bei niedrigen Deckenhöhen wie in Tiefgaragen.

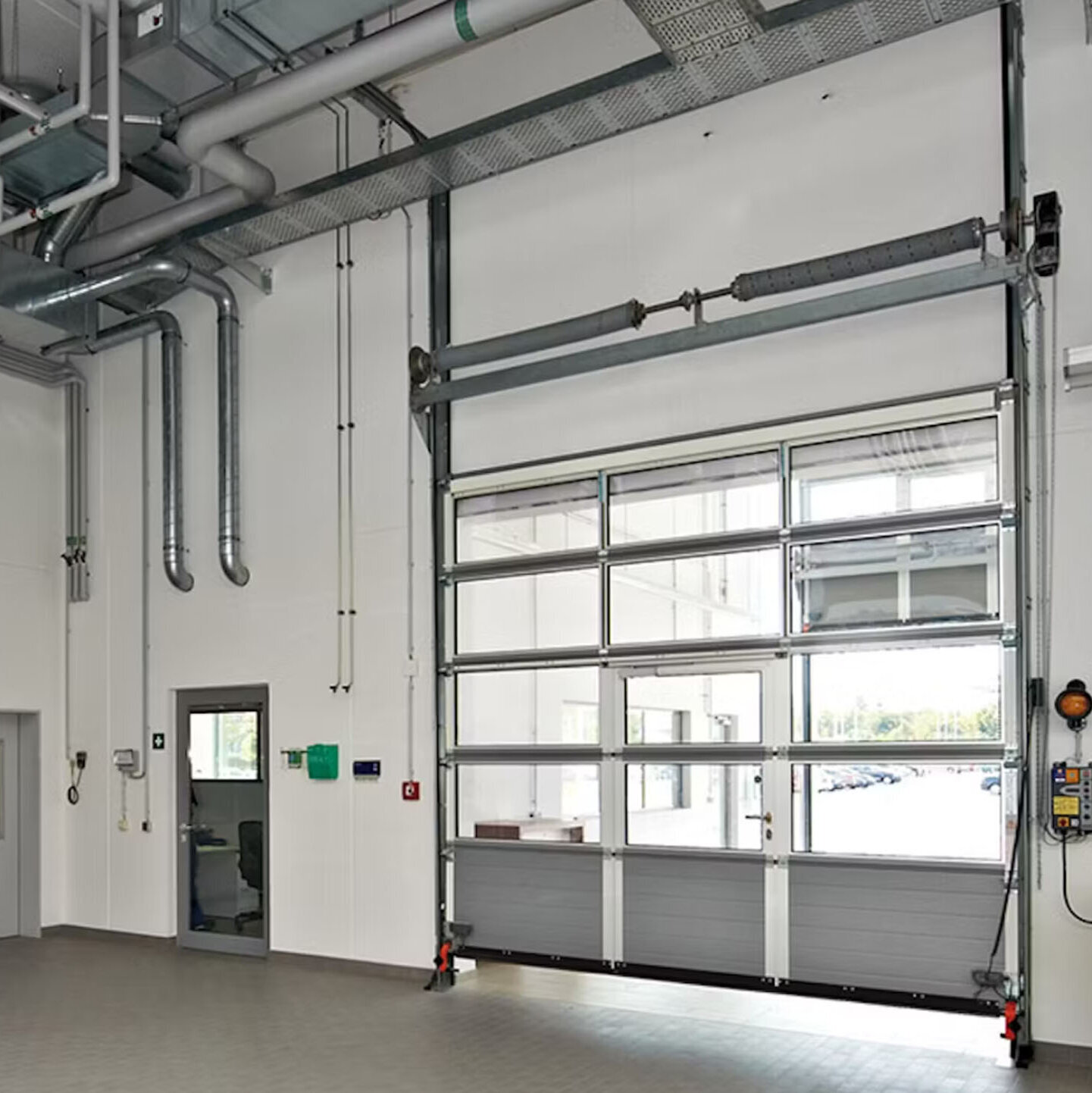

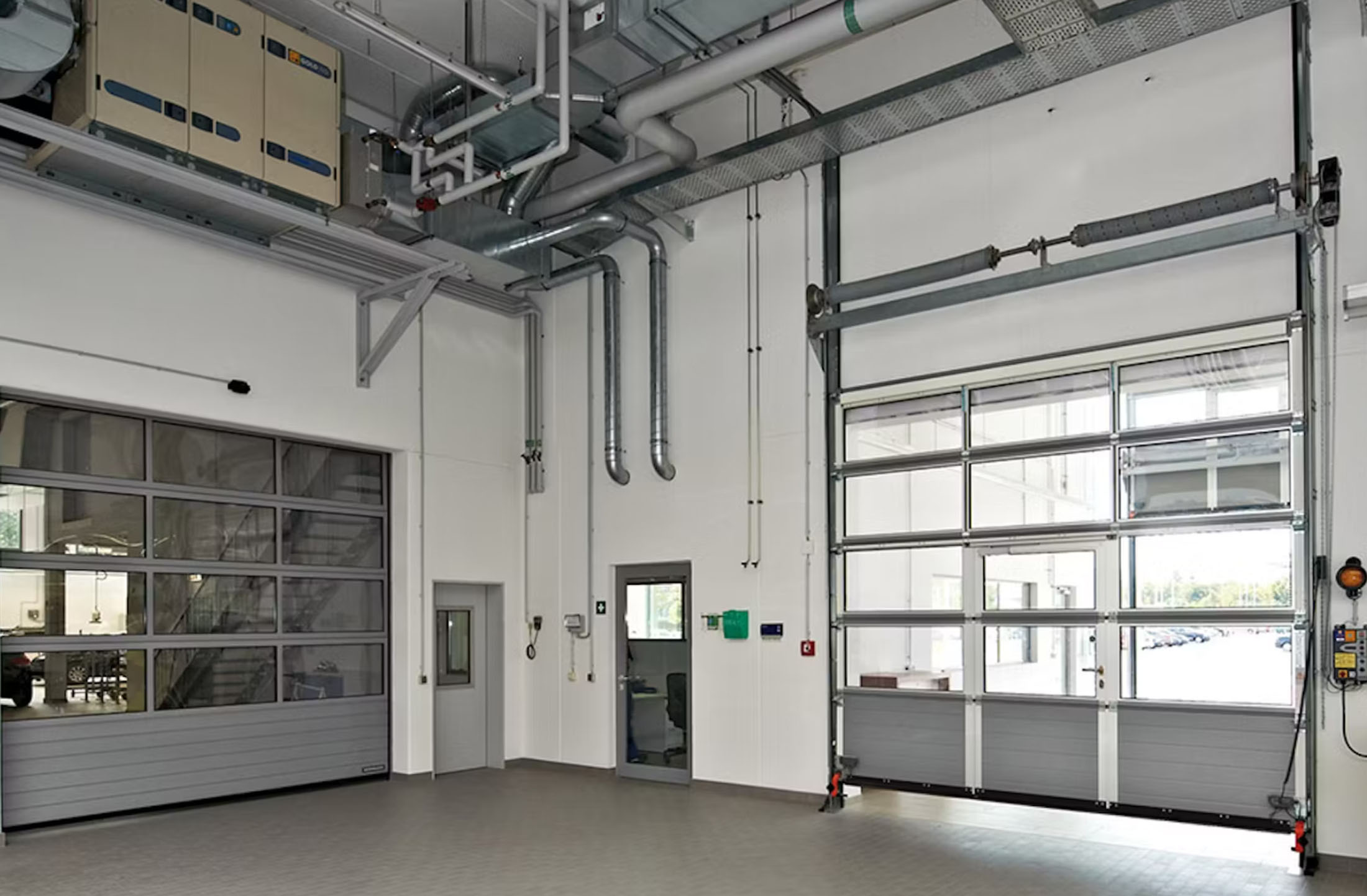

Mit über 30 verschiedenen Beschlagsarten lassen sich Industrie-Sektionaltore individuell an die baulichen Gegebenheiten Ihrer Halle anpassen. Auch spezielle Lösungen sind möglich, etwa wenn an der Decke keine Traglast angebracht werden darf. In diesem Fall werden die Laufschienen über Diagonalstreben an der Zarge abgestützt.

Praktische Detaillösungen wie untenliegende Federwellen oder einstellbare Bauteile erleichtern die Wartung zusätzlich und machen die Tore besonders servicefreundlich.

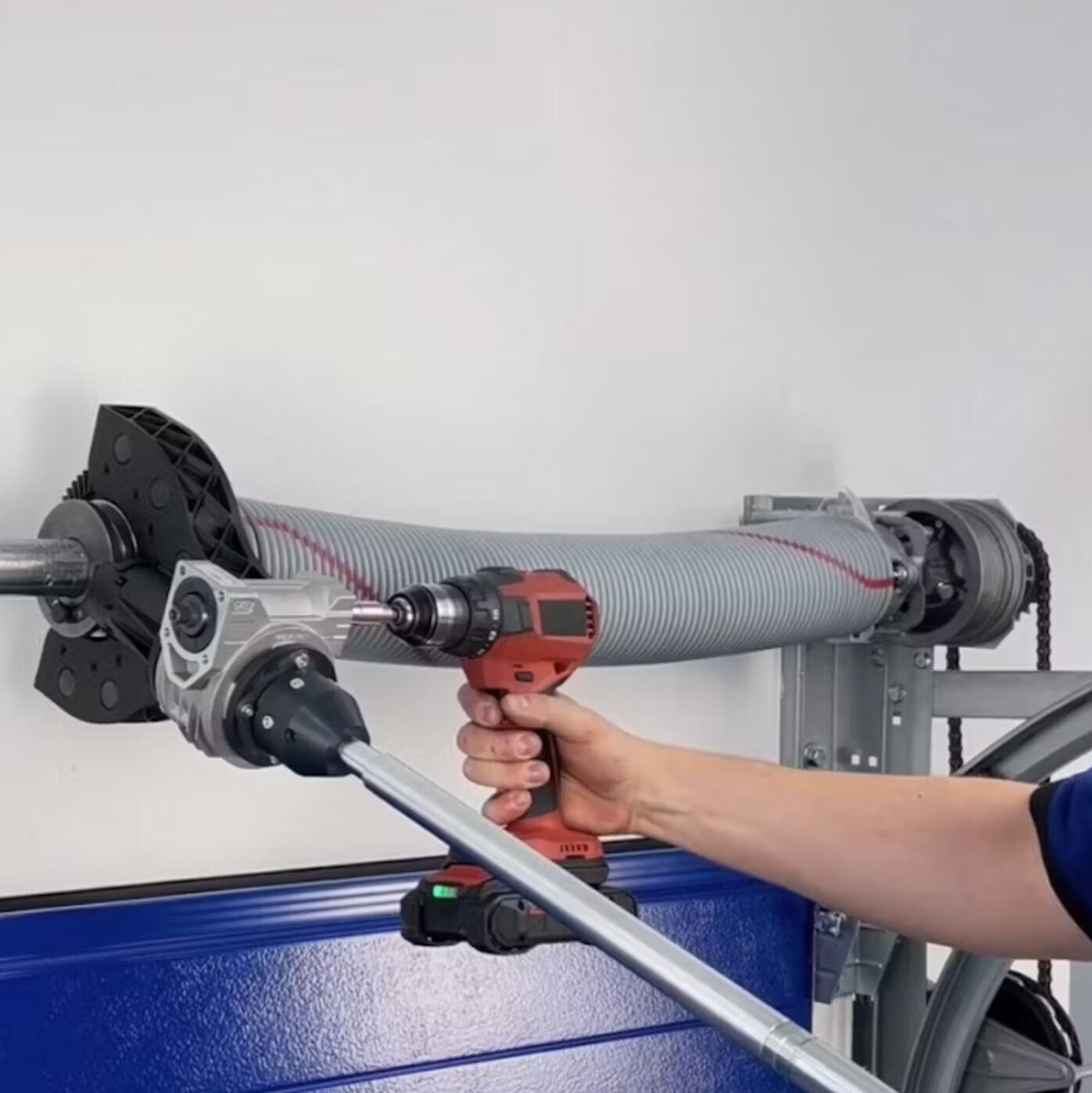

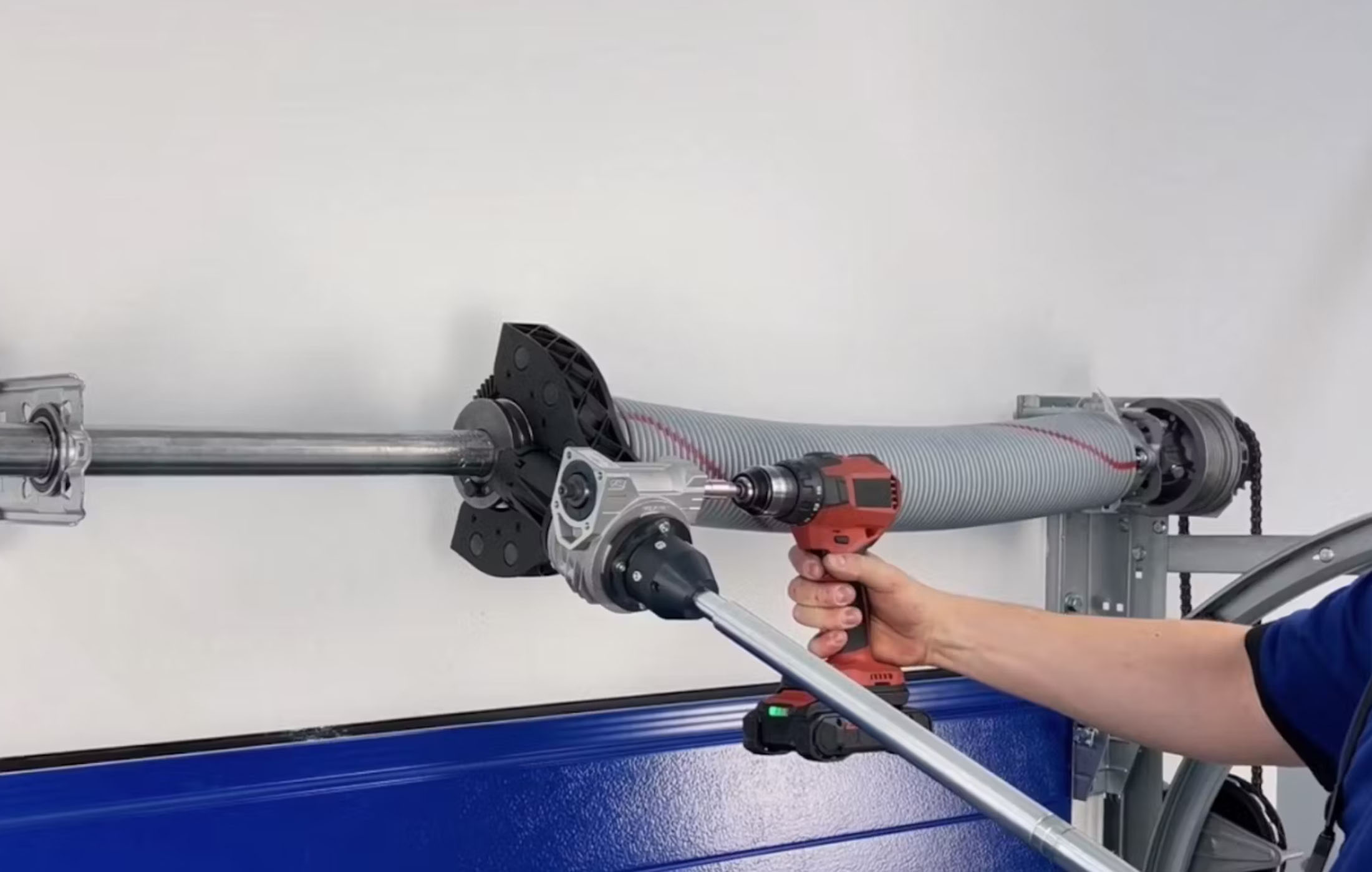

Dank eines Anschlusswinkels für Wellenhalter und eines Federspanngeräts lässt sich die Montage von Torsionsfedern mit minimalem Kraftaufwand schnell, sicher und effizient durchführen.

Ein einziger Monteur genügt, um die Federwelle ohne zusätzliche Hilfsmittel zu montieren. Das Federspanngerät übernimmt den kraftintensiven Teil des Spannvorgangs, unterstützt durch einen Akkuschrauber. So wird der Monteur entlastet und die Montagezeit um bis zu 50 % reduziert.

Das Gerät ist nicht nur für Industrietore geeignet, sondern kann auch bei Torsionsfedern anderer Hersteller eingesetzt werden. Der Telleradapter HFS 250 Typ U mit drei Kunststoffhalbschalen ermöglicht den Einsatz bei unterschiedlichen Wellendurchmessern.

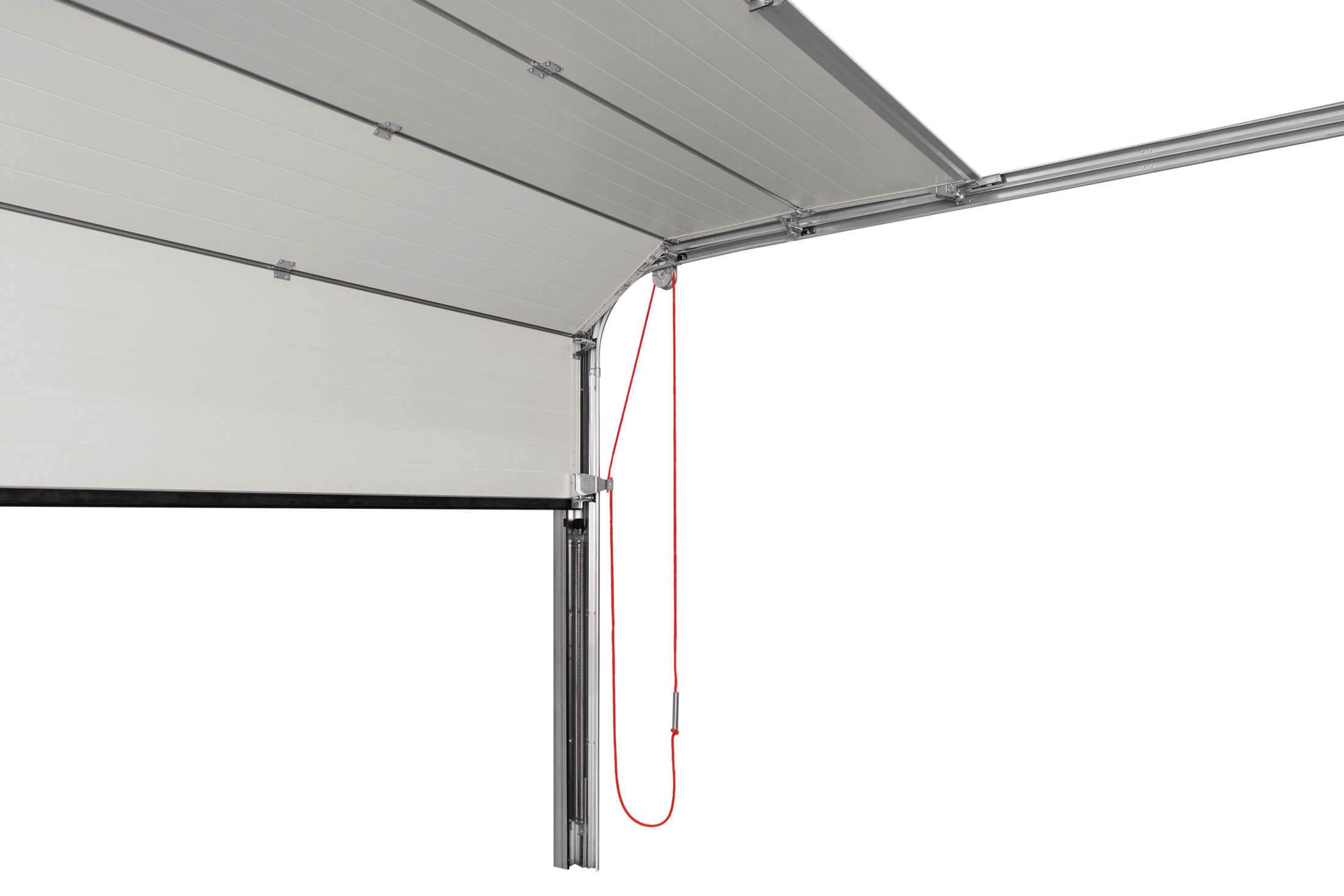

Der Zugfederbeschlag ist eine kostengünstige Alternative zur klassischen Torsionsfeder und ermöglicht eine schnellere und einfachere Montage. Durch das Zugfederprinzip entfällt der mittlere Wellenhalter, und auch eine Befestigung im Sturzbereich ist nicht erforderlich.

Bei handbetätigten Toren genügt bereits ein Sturzmaß von nur 200 mm. Der Beschlag ist geeignet für Torgrößen bis 4000 × 4000 mm und ein Gewicht von bis zu 160 kg – ideal für den Einsatz in Lagerhallen, Logistik- oder Storage-Anlagen.

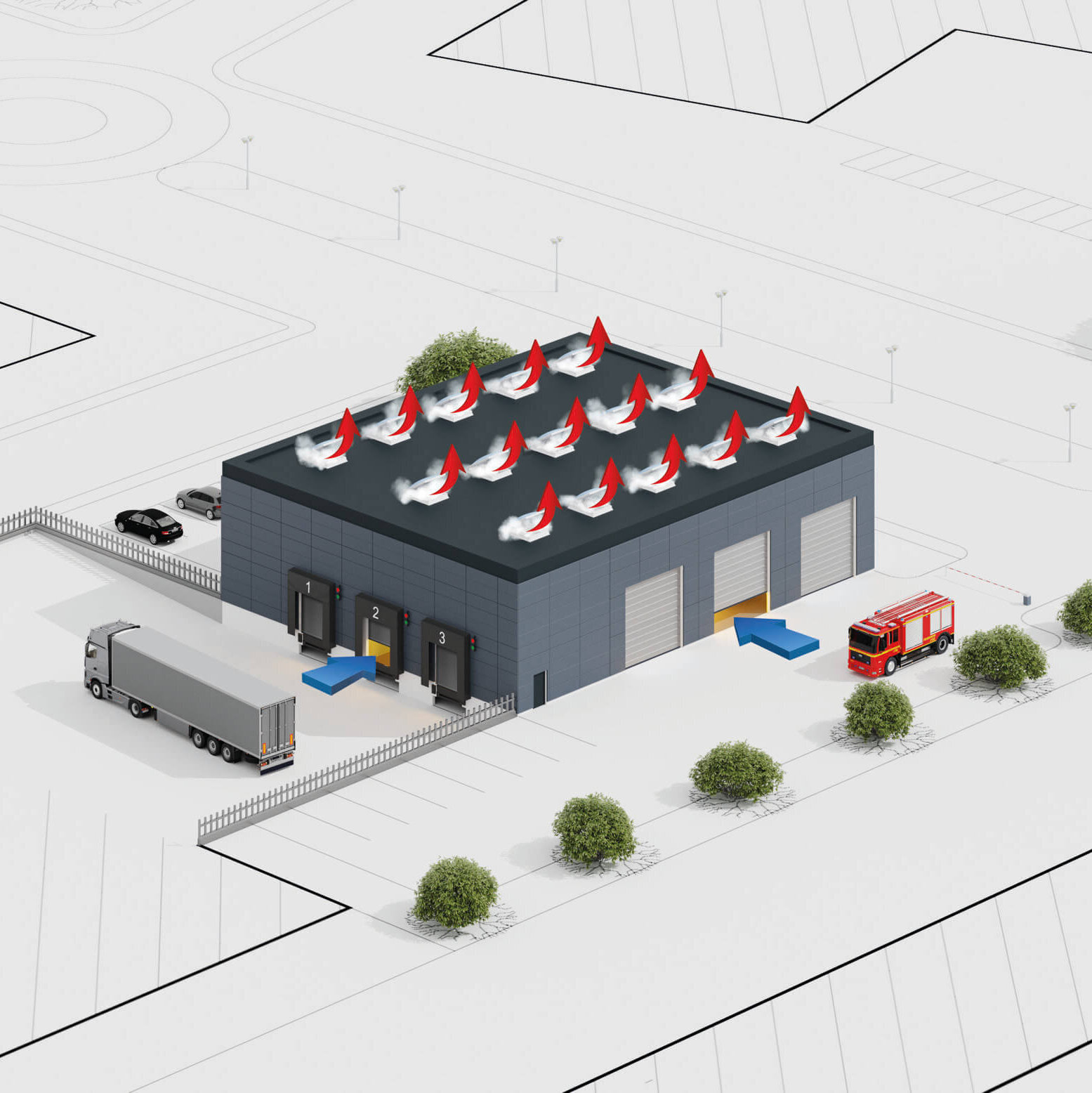

Mit der Zuluft-Steuerung AC72 können Industrietore normgerecht in Entrauchungskonzepte eingebunden werden. Nach dem Auslösen der Brandmeldeanlage öffnet die AC72 die angeschlossenen Tore innerhalb von 60 Sekunden bis zur vordefinierten Zuluftposition – ganz ohne zusätzliche Lüftungsklappen.
